1 Kamera Bulletkamera för nätverk Snabbguide UD.6L0201B2108A01 0

2 Snabbguide Bulletkamera för nätverk Snabbguide COPYRIGHT 2015 Hangzhou Hikvision Digital Technology Co., Ltd. ALLA RÄTTIGHETER FÖ RBEHÅLLS. All information, inklusive bland annat formuleringar, bilder och diagram, tillhör Hangzhou Hikvision Digital Technology Co., Ltd. eller dess dotterbolag (nedan kallat Hikvision ). Denna användarhandbok (nedan kallad handboken ) får inte kopieras, ändras, översättas eller distribueras, helt eller delvis, på något sätt, utan Hikvisions föregående skriftliga tillstånd. Såvida inte annat anges lämnar Hikvision inga garantier eller utfästelser, uttalade eller underförstådda, avseende denna handbok. Om denna handbok Denna handbok gäller för nätverkskamera 26xx. Handboken innehåller anvisningar för produktens användning och underhåll. Bilder, diagram och illustrationer och all annan information nedan är enbart avsedd som beskrivning och förklaring. Den information som finns i handboken kan ändras, utan föregående meddelande, vid uppgradering av firmware eller av andra skäl. Den senaste utgåvan finns på företagets webbplats ( Använd denna användarhandbok under vägledning av yrkesmän. Deklaration avseende varumärken och andra av Hikvisions varumärken och logotyper tillhör Hikvision i olika länder. Ö vriga varumärken och logotyper som nämns nedan tillhör sina respektive ägare. 1

3 Friskrivning från ansvar Bulletkamera för nätverk Snabbguide SÅ LÅNGT TILLÄMPLIG LAG MEDGER TILLHANDAHÅLLS DEN BESKRIVNA PRODUKTEN, MED HÅRDVARA, PROGRAMVARA OCH FIRMWARE, I BEFINTLIGT SKICK MED FEL OCH BRISTER, OCH HIKVISION GER INGA GARANTIER ELLER UTFÄSTELSER, UTTALADE ELLER UNDERFÖ RSTÅDDA, OBEGRÄNSAT INKLUDERANDE SÄLJBARHET, TILLFREDSSTÄLLANDE KVALITET, LÄMPLIGHET FÖ R ETT VISST ÄNDAMÅL ELLER Ö VERTRÄDELSE AV TREDJE PARTS RÄTTIGHETER. I INGET FALL SKA HIKVISION, DESS DIREKTÖ RER, TJÄNSTEMÄN, ANSTÄLLDA ELLER REPRESENTANTER AV DIG HÅLLAS SKADESTÅNDSANSVARIGA FÖ R SÄRSKILDA SKADOR, FÖ LJDSKADOR ELLER INDIREKTA SKADOR, VILKET BLAND ANNAT INKLUDERAR SKADESTÅND FÖ R FÖ RLORAD AFFÄRSVINST, VERKSAMHETSAVBROTT ELLER FÖ RLUST AV DATA ELLER DOKUMENTATION, I SAMBAND MED ANVÄNDNING AV DENNA PRODUKT, ÄVEN OM HIKVISION HAR FÅTT PÅPEKANDE OM MÖ JLIGHETEN FÖ R SÅDANA SKADESTÅND. VAD GÄLLER PRODUKT MED INTERNETANSLUTNING SKER ALL ANVÄNDNING AV PRODUKTEN HELT OCH HÅLLET PÅ EGEN RISK. HIKVISION TAR INGET ANSVAR FÖ R ONORMAL ANVÄNDNING, SEKRETESSBROTT ELLER ANDRA SKADIR SOM ORSAKAS AV CYBERATTACK, HACKERATTACK, VIRUSINFEKTION ELLER ANDRA SÄKERHETSRISKER MED INTERNET. HIKVISION KOMMER DOCK ATT TILLHANDAHÅLLA LÄMPLIG TEKNISK SUPPORT OM SÅ KRÄVS. Ö VERVAKNINGSLAGAR VARIERAR I OLIKA LÄNDER. KONTROLLERA ALLA RELEVANTA LAGAR I DITT LAND INNAN DU ANVÄNDER DENNA PRODUKT FÖ R ATT SÄKERSTÄLLA ATT DIN ANVÄNDNING UPPFYLLER TILLÄMPLIGA LAGAR. HIKVISION ANSVARAR INTE I FALL DENNA PRODUKT ANVÄNDS FÖ R OLAGLIGA ÄNDAMÅL. 2

4 I FALL INNNEHÅLLET I DENNA HANDBOK SKULLE STRIDA MOT TILLÄMPLIGA LAGAR, GÄLLER DE SENARE. Gällande föreskrifter Information avseende FCC Efterlevnad av FCC:s regler: Denna utrustning har testats och befunnits uppfylla gränsvärdena för digital utrustning enligt avsnitt 15 i FCC:s regler. Dessa gränsvärden är utformade för att ge rimligt skydd mot skadliga störningar när utrustningen används i kommersiell miljö. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och kan, om inte installerad och använd enligt handboken, orsaka skadliga störningar på radiokommunikation. Att använda denna utrustning i ett bostadsområde kan sannolikt orsaka skadliga störningar i vilket fall användaren kommer att behöva avhjälpa störningarna på egen bekostnad. FCC:s villkor Denna utrustning uppfyller stycke 15 i FCC:s regler. Användning lyder under följande två villkor: 1. Denna utrustning får inte orsaka skadliga störningar. 2. Denna enhet måste tåla alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. Deklaration om överensstämmelse enligt EU Denna produkt och - om tillämpligt - dess levererade tillbehör är CE -märkta och överensstämmer därför med de tillämpliga harmoniserade europeiska standarder som finns uppräknade i EMC-direktivet 2004/108/EC och RoHS-direktivet 2011/65/EU. 3

5 2012/19/EU (WEEE-direktivet): Produkter märkta med denna symbol får inte kastas som osorterat hushållsavfall inom EU. För lämplig återvinning ska produkten återlämnas till din lokala återförsäljare vid inköp av motsvarande ny utrustning eller lämnas in på särskild återvinningsstation. För ytterligare information se: /66/EG (batteridirektivet): Denna produkt innehåller ett batteri som inte får kastas som osorterat hushållsavfall inom EU. Se produktdokumentationen för specifik information om batteriet. Batteriet är märkt med den här symbolen, vilken kan innehålla bokstäver för att indikera kadmium (Cd), bly (Pb) eller kvicksilver (Hg). För lämplig återvinning ska batteriet återlämnas till din återförsäljare eller lämnas in på särskild återvinningsstation. För ytterligare information se: Efterlevnad av Industry Canada ICES-003 Denna utrustning uppfyller standardkraven i CAN ICES-3 (A)/NMB-3(A). Säkerhetsanvisningar Dessa anvisningar är avsedda att säkerställa att användaren kan använda produkten på korrekt sätt för att undvika fara eller egendomsförlust. Försiktighetsåtgärderna är indelade i "Varningar" och "Försiktighetsåtgärder" 4

6 Varningar: Allvarlig personskada eller dödsfall kan bli följden om någon av varningarna inte iakttas. Försiktighetsåtgärder: Personskada eller skada på utrustningen kan bli följden om någon av försiktighetsåtgärderna inte iakttas. Varningar Följ dessa varningar för att förhindra allvarlig personskada eller dödsfall. Försiktighetsåtgärder Följ dessa försiktighetsåtgärder för att förhindra personskada eller materialskada. Varningar Korrekt konfigurering av lösenord och andra säkerhetsinställningar är installatörens och/eller slutanvändarens ansvar. När produkten används måste du iaktta strikt efterlevnad av nationella och lokala säkerhetsföreskrifter för elektricitet. Se de tekniska specifikationerna för detaljerad information. Ingångsspänning ska uppfylla både klenspänning (SELV) och begränsad strömkälla med 24 V AC eller 12 V DC enligt standarden IEC Se de tekniska specifikationerna för detaljerad information. 5

7 Anslut inte flera enheter till samma nätadapter eftersom överbelastning av nätadaptern kan orsaka överhettning eller brandfara. Se till att kontakten sitter stadigt i eluttaget. Om produkten monteras på vägg eller innertak ska enheten fästas ordentligt. Om enheten avger rök, lukt eller oljud, stäng av strömmen omedelbart och dra ut strömkabeln. Kontakta därefter servicecentret. Försiktighetsåtgärder Se till att strömförsörjningens spänning är rätt innan kameran används. Tappa inte kameran eller utsätt den för slag eller stötar. Rör inte sensormoduler med fingrarna. Om produkten behöver rengöras, använd en ren trasa fuktad med lite etanol och torka av försiktigt. Om kameran inte ska användas under längre tid, sätt tillbaka linsskyddet för att skydda sensorn från smuts. Rikta inte kameran mot solen eller mot områden med starkt ljus. Det kan orsaka blomning eller utsmetning (vilket inte är något funktionsfel) och samtidigt påverka sensorns livslängd. Sensorn kan brännas av en laserstråle så se till att sensorns yta inte utsätts för laserstrålning om någon laserutrustning används. Placera inte kameran på extremt varma, kalla (drifttemperaturen ska vara -30 C till +60 C eller -40 C till +60 C om kameramodellen har ett "H" på slutet), dammiga 6

8 eller fuktiga platser, och utsätt den inte för stark elektromagnetisk strålning. Bra ventilation är nödvändig för att undvika att värme byggs upp. Håll kameran borta från vätskor medan den används. Om kameran transporteras ska den packas i sin originalförpackning eller annan förpackning av samma material. Regelbundet utbyte av förbrukningsdelar: vissa av utrustningens delar (t ex elektrolytkondensator) ska bytas ut regelbundet enligt dess genomsnittliga livslängd. Genomsnittstiden varierar beroende på olikheter i driftmiljö och användning så regelbundna kontroller rekommenderas för alla användare. Kontakta din återförsäljare för mer information. Olämplig användning eller felaktigt batteribyte kan medföra explosionsrisk. Ersätt alltid med ett likadant eller likvärdigt batteri. Kasta bort använda batterier enligt anvisningar från batteritillverkaren. Om produkten inte fungerar som den ska, ta kontakt med din återförsäljare eller närmaste servicecenter. Försök aldrig ta isär kameran på egen hand. (Vi tar inget ansvar för problem som orsakats av obehörig reparation eller obehörigt underhåll). 7

9 Innehållsförteckning 1 Produktillustration Kameratyp I Kameratyp II Installation Installation av micro SD-kort Montering av kameratyp I Väggmontering Hängande montering Montering av kameratyp II Direkt montering Montering med mellankopplingsdosa Montering med kopplingsdosa Inställning av zoom och skärpa Montera nätverkskabelns vattentäta kapsling (tillval) Inställning av nätverkskameran via LAN Kablage Aktivera kameran Aktivering via webbläsare Aktivering via SADP-programmet Ändra IP-adress Åtkomst via webbläsare

10 1 Produktillustration 1.1 Kameratyp I En översikt av kameratyp I visas nedan Figur 1 1 Ö versikt av kameratyp I Tabell 1 1 Beskrivning Nr Beskrivning 1 Solskydd 2 Kåpa 9

11 Nr Beskrivning 3 Spakar för inställning av zoom och skärpa 4 IR-lysdioder 5 Objektiv 6 Luftventil 7 Videoutgångsgränssnitt 8 Återställningsknapp 9 Fack för micro SD-kort 10 Ljudkabel 11 Larmkabel 12 Strömkabel 13 Nätverkskabel OBS! Tryck på RESET (ÅTERSTÄLL) i ungefär 10 sekunder medan kameran startar eller startar om för att återställa fabriksinställningarna, inklusive användarnamn, lösenord, IP-adress, portnummer m.m. 10

12 1.2 Kameratyp II En översikt av bulletkameran för nätverk visas nedan Figur 1 2 Ö versikt av kameratyp II 11

13 Tabell 1 2 Beskrivning Nr Beskrivning 1 Solskydd 2 Kåpa 3 Spakar för inställning av zoom och skärpa 4 IR-lysdioder 5 Objektiv 6 Luftventil 7 Videoutgångsgränssnitt 8 Inbyggt fäste 9 Återställningsknapp 10 Fack för micro SD-kort 11 Ljudkabel 12 Larmkabel 13 Strömkabel 14 Nätverkskabel 15 Jordning 12

14 OBS! Tryck på RESET (ÅTERSTÄLL) i ungefär 10 sekunder medan kameran startar eller startar om för att återställa fabriksinställningarna, inklusive användarnamn, lösenord, IP-adress, portnummer m.m. 13

15 2 Installation Innan du börjar: Bulletkamera för nätverk Snabbguide Kontrollera att produkten i förpackningen är i gott skick och att alla monteringsdetaljer finns med. Standard strömförsörjning är 12 V DC eller 24 V AC, kontrollera att strömförsörjningen passar till din kamera. Se till att all tillhörande utrustning är avstängd under installationen. Kontrollera i produktspecifikationerna vad som gäller för installationsmiljön. Se till att väggen är tillräckligt stark för att bära fyra gånger kamerans och fästets vikt. För kameror som har IR-belysning måste du uppmärksamma följande försiktighetsåtgärder för att förhindra IR-reflektion: Damm eller fett på kupolkåpan orsakar IR-reflektion. Ta inte bort skyddsfilmen från kupolen förrän installationen är klar. Om det finns damm eller fett på kupolkåpan, torka ren kupolkåpan med en ren mjuk trasa med isopropylalkohol. Se till att det inte finns några reflekterande ytor för nära kamerans objektiv. IR-ljus från kameran kan reflekteras tillbaka in i objektivet och orsaka reflexer. Skyddsringen runt objektivet måste sitta tätt mot kupolens insida så att objektivet skyddas från strålningen från IR-lysdioderna. Fäst kupolkåpan till kamerakroppen så att skyddsringen och kupolkåpan sluter tätt emot varandra. 14

16 2.1 Installation av micro SD-kort Denna kameraserie stöder micro SD-kort. Olika kameratyper har liknande installationssätt och vi tar kameratyp I som exempel. Steg: 1. Lossa låsskruven genom att skruva den moturs. Dra bort solskyddet i pilens riktning, se nedan. Lock Låsskruv Screw 2. Ta bort solskyddet. Figur 2 1 Lossa låsskruven 15

17 Figur 2 2 Ta bort solskyddet 3. Ta bort främre delen genom att skruva den moturs. 4. Sätt i micro SD-kortet i micro SD-kortfacket. Figur 2 3 Sätt i micro SD-kortet 5. Sätt tillbaka främre delen genom att skruva medurs och sätt tillbaka solskyddet. 6. Dra åt låsskruven så att solskyddet sitter ordentligt 16

18 Rotating Skruvmarkering Label Figur 2 4 Skruva fast främre delen OBS! För vattentätt utförande, rikta in främre delens skruvmarkering mot kamerans skruvmarkering när du skruvar på främre delen medurs. 2.2 Montering av kameratyp I Väggmontering OBS! Fäste för väggmontering ingår inte i leveransen. Du måste köpa väggfästet separat. Steg: 1. Fäst väggfästet i väggen med de medföljande skruvarna. 17

19 Pedestal Sockel Figur 2 5 Fäst väggfästet OBS! Skruva in expansionsskruvarna först om kameran ska fästas på betongvägg. Du kan använda de självgängande skruvarna direkt om kameran ska fästas på trävägg. 2. Rikta in kameran mot väggfästets sockel och fäst kameran med de medföljande skruvarna. 3. Justera bildvinkeln. Figur 2 6 Fäst kameran i väggfästet 18

20 1). Lossa justerskruven för panoreringsvinkel för att ställa in panoreringsvinkeln [0 till 360 ]. Dra åt skruven. 2). Lossa justerskruven för höjdvinkel för att ställa in höjdvinkeln [0 till 90 ]. Dra åt skruven. 0 till 360 Justerskruv för panorering 0 till 90 Justerskruv för höjdvinkel Figur 2 7 Ställa in bildvinkel 4. Ställ in zoom och skärpa (se avsnitt 2.4). 5. (Tillval) Montera nätverksgränssnittets vattentäta kapsling. Se avsnitt 2.5 för närmare instruktioner Hängande montering OBS! Fäste för hängande montering ingår inte i leveransen. Du måste köpa väggfästet separat. Steg: 1. Fäst takfästet i taket med de medföljande skruvarna. 19

21 Tak Justeringsvred Takfäste Skåra Mutter Figur 2 8 Fäst takfästet 2. Lossa och ta bort låsskruven till kamerans solskydd. 3. Skruva fast kameran i takfästet i låsskruvens hål. Dra åt muttern så att kameran sitter stadigt. Nut Mutter Figur 2 9 Fäst kameran 20

22 4. Justera bildvinkeln enligt vad som visas i Figur ). Lossa justeringsvredet. 2). Vrid skåran så att den antingen är vänd mot eller bort från övervakningsområdet enligt vad som önskas. OBS! För att få större inställningsintervall för övervakningsvinkeln, vänd skåran bort från övervakningsområdet om kameran pekar nedåt och vänd skåran mot övervakningsområdet om kameran pekar uppåt. 3). Ställ in panoreringsvinkeln från 0 till ). Ställ in höjdvinkeln från 0 till 90. 5). Dra åt justeringsvredet. Justeringsvred 0 till 360 Mutter Figur 2 10 Justera bildvinkeln 5. Ställ in zoom och skärpa (se avsnitt 2.4). 0 till 90 21

23 6. (Tillval) Montera nätverksgränssnittets vattentäta kapsling. Se avsnitt 2.5 för närmare instruktioner. 2.3 Montering av kameratyp II Denna kamera är utrustad med fäste. Den kan fästas direkt på väggen eller i taket och den kan också monteras med mellankopplingsdosa eller kopplingsdosa Direkt montering Steg: 1. Fäst borrmallen (medföljer) på väggen eller i taket där kameran ska monteras. 2. Borra skruvhål i väggen eller taket enligt borrmallens hål märkta med (1). 2 Takmontering : Skruvhål för fäste 2: Skruvhål för monteringsplatta Figur 2 11 Borra hål i väggen 22

24 3. Om du ska dra kablarna genom väggen eller taket, borra också ett kabelgenomföringshål enligt borrmallen. Hoppa över detta steg om du vill dra kablarna utanpå innertaket eller väggen. 4. Dra kamerans kablar. 5. Fäst kameran på väggen eller i taket med expansionskruvar. Borrmall Drill Template Borrmall Drill Template 6. Justera bildvinkeln. Figur 2 12 Fäst kameran 23

25 Inställning av tre axlar (panorering/höjdvinkel/rotation) möjliggör optimal inställning av kamerans rotation och placering. Följ stegen nedan för att ställa in bildvinkeln. Inställning av panorering Steg: 1. Lossa låsskruv Ställ in kamerans panoreringsvinkel. Den kan ställas från 0 till Dra åt låsskruv 1. Inställning av höjdvinkel Steg: 1. Lossa låsskruv Ställ in kamerans höjdvinkel. Den kan ställas från 0 till Dra åt låsskruv 2. Inställning av rotation Steg: 1. Lossa låsskruv Skruva på kameran för att ställa in önskad bildrotation. Den kan ställas från 0 till Dra åt låsskruv 3. 24

26 Panorering 0 till Rotation 2 1 Låsskruv 1 2 Låsskruv 2 3 Låsskruv 3 0 till 100 Höjdvinkel 3 0 till 360 Figur 2 13 Inställning av bildvinkel 7. Ställ in zoom och skärpa. Se avsnitt 2.4 för närmare information. 8. (Tillval) Montera nätverksgränssnittets vattentäta kapsling. Se avsnitt 2.5 för närmare instruktioner. 25

27 2.3.2 Montering med mellankopplingsdosa Innan du börjar: Mellankopplingsdosan ingår inte i leveransen. Du måste göra i ordning en sådan för detta monteringssätt. Steg: 1. Fäst borrmallen (medföljer) på väggen där kameran ska monteras. 2. Borra hål i väggen enligt borrmallens hål märkta med (2). Se Figur Om du ska dra kablarna genom väggen (eller taket), borra också ett kabelgenomföringshål enligt borrmallen. Hoppa över detta steg om du vill dra kablarna utanpå innertaket (eller väggen). 4. Fäst mellankopplingsdosan på väggen (eller i taket) med expansionskruvar. 5. Haka fast kameran i kopplingsdosan med säkerhetslinan. 6. (Tillval) Montera nätverksgränssnittets vattentäta kapsling. Se avsnitt Dra kamerans kablar. 8. Anslut gränssnitt och strömförsörjning till kameran för att se om du kan se någon bild på din bildskärm. OBS! Om du inte ser någon bild, kontrollera strömförsörjning och nätverksanslutning innan du går till nästa steg. 9. Fäst kameran i mellankopplingsdosan med skruvar. 10. Justera bildvinkeln. Se steg 6 i avsnitt Ställ in zoom och skärpa. Se avsnitt

28 Mellankopplingsdosa Säkerhetslina Figur 2 14 Montering med mellankopplingsdosa Montering med kopplingsdosa Innan du börjar: Kopplingsdosan ingår inte i leveransen. Du måste göra i ordning en sådan för detta monteringssätt. Steg: Kopplingsdosa Kamerafäste 27

29 Figur 2 15 Montering med kopplingsdosa 1. Fäst kamerafästet i kopplingsdosan med skruvar. 2. (Tillval) Montera nätverksgränssnittets vattentäta kapsling. Se avsnitt Dra kamerans kablar. 4. Anslut gränssnitt och strömförsörjning till kameran för att se om du kan se någon bild på din bildskärm. Om du inte ser någon bild, kontrollera gränssnittens anslutningar innan du går till nästa steg. 5. Fäst kameran i kamerafästet med skruvar. 6. Justera bildvinkeln. Se steg 6 i avsnitt Ställ in zoom och skärpa. Se avsnitt Inställning av zoom och skärpa Syfte: Du kan använda zoominställningsspaken och skärpeinställningsspaken för att ställa in zoom och skärpa. Följ stegen nedan för att ställa in skärpa och zoom. Vi tar kameratyp II som exempel för att förklara stegen. Steg: OBS! 1. Ta bort solskyddet och främre delen så att du kan se zoominställningsspaken och skärpeinställningsspaken. 2. Se på kamerabilden på bildskärmen. 28

30 3. Lossa på zoomspaken och rör spaken mellan lägena T (tele) och W (vidvinkel) för att få önskad zoomning av bilden. 4. Sätt fast zoomspaken. 5. Lossa på skärpeinställningsspaken och rör spaken mellan lägena F (fjärran) and N (nära) för att få optimal skärpa. 6. Sätt fast skärpeinställningsspaken. 7. Sätt tillbaka solskyddet och främre delen på kameran. Zoom-/skärpeinställningsspak Zoom/Focus Lever Figur 2 16 Inställning av zoom och skärpa OBS! Om kameran är utrustad med fast objektiv behöver du inte ställa in zoom och skärpa. 29

31 2.5 Montera nätverkskabelns vattentäta kapsling (tillval) Syfte: Om kameran installeras utomhus kan du montera den vattentäta kapslingen för nätverkskabeln när kameran sitter på plats på sitt installationsställe Figur 2 17 Komponenter i den vattentäta kapsling Tabell 2 1 Komponenter Nr Komponenter 1 Kamerans uttag för nätverksgränssnitt 2 O-ring 3 Nätverkskontakt 4 Vattentät kapsling 5 Vattentät gummipackning 6 Låsmutter 7 Nätverkskabel från router/switch 30

32 Rikta in pigg och skåra. I. För in 5 i 4. II. Fäst 6 i 4. Kamera Switch/Router Figur 2 18 Vattentät kapsling Steg: 1) För in nätverkskabeln utan kontakt 7 genom låsmuttern 6, den vattentäta gummipackningen 5 (gummipackningens infällda kam ska vara vänd mot den vattentäta kapslingen) och den vattentäta kapslingen 4 i nämnd ordning. 2) Sätt fast en RJ-45 nätverkskontakt 3 på kabeländen. Se till att föra in de tvinnade trådparen i rätt ordning. 3) Placera O-ringen 2 på kamerans uttag för nätverksgränssnitt 1. 4) För in nätverkskontakten 3 i kamerans uttag för nätverksgränssnitt 1. 31

33 5) För in den vattentäta gummipackningen 5 i den vattentäta kapslingen 4 och skruva åt låsmuttern 6 mot den vattentäta kapslingen 4. 6) Rikta in piggen på den vattentäta kapslingen 4 mot skåran i kamerans uttag för nätverksgränssnitt 1 och koppla sedan ihop den vattentäta kapslingen 4 med kamerans uttag för nätverksgränssnitt 1 för att avsluta anslutningen. 32

34 3 Inställning av nätverkskameran via LAN Obs! Du bör känna till att användning av produkten med internetanslutning kan vara förknippat med säkerhetsrisker för nätverket. Se till att ha ett gott skydd för att undvika nätverksattacker och informationsstöld. Om produkten inte fungerar som den ska, ta kontakt med din återförsäljare eller närmaste servicecenter. 3.1 Kablage Anslut kameran till nätverket enligt nedanstående figurer eller Nätverkskabel Nätverkskamera Dator Figur 3 1 Direktanslutning eller Nätverkskabel Nätverkskabel eller Nätverkskamera Dator Figur 3 2 Anslutning via switch eller router 33

35 3.2 Aktivera kameran Bulletkamera för nätverk Snabbguide Du måste aktivera kameran genom att ge den ett starkt lösenord innan du kan använda kameran. Kameran kan aktiveras via webbläsare, via SADP-programmet eller ett klientprogram. Vi använder aktivering via SADP-programmet och aktivering via webbläsare som exempel på aktivering av kameran. Se nätverkskamerans användarhandbok för aktivering via ett klientprogram Aktivering via webbläsare Steg: 1. Slå på kameran och anslut den till nätverket. 2. Ange IP-adressen i webbläsarens adressfönster och tryck på Enter för att öppna aktiveringsgränssnittet. Anmärkningar: Kamerans förinställda IP-adress är Om kameran har DHCP aktiverat som grundinställning måste du aktivera den via SADP-programmet och söka efter dess IP-adress. Figur 3 3 Aktiveringsgränssnitt (Webb) 34

36 3. Hitta på ett lösenord och ange det i lösenordsfältet. ETT STARKT LÖ SENORD REKOMMENDERAS Vi rekommenderar att du hittar på ett eget starkt lösenord (det ska bestå av minst 8 tecken: stora och små bokstäver, siffror och specialtecken) för att höja säkerheten hos din produkt. Vi rekommenderar också att du byter lösenord regelbundet. Särskilt i system med hög säkerhet kan byte av lösenord varje vecka eller månad ge ökat skydd åt din produkt. 4. Bekräfta lösenordet. 5. Klicka på OK för att spara lösenordet och öppna gränssnittet för live view (direktvisning) Aktivering via SADP-programmet SADP-programmet används för att detektera anslutna enheter, aktivera kameran och återställa lösenordet. SADP-programmet finns på den medföljande CD-skivan och på vår officiella webbplats. Installera SADP-programmet enligt anvisningarna på skärmen. Följ nedanstående steg för att aktivera kameran. Se nätverkskamerans användarhandbok för ytterligare två aktiveringssätt. Steg: 1. Kör SADP-programmet för att söka efter uppkopplade enheter. 2. Kontrollera enhetsstatus i enhetslistan och välj den inaktiva enheten. 35

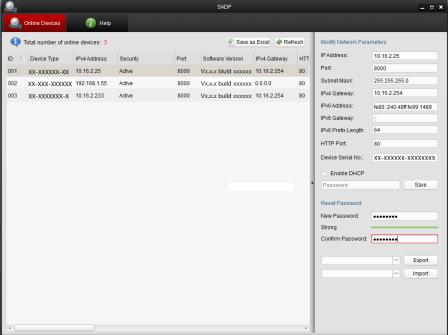

37 Obs! Figur 3 4 SADP-programmets gränssnitt SADP-programmet kan aktivera flera kameror samtidigt. Se SADP-programmets användarhandbok för närmare information. 3. Hitta på ett lösenord och ange det i lösenordsfältet. Bekräfta lösenordet. ETT STARKT LÖ SENORD REKOMMENDERAS Vi rekommenderar att du hittar på ett eget starkt lösenord (det ska bestå av minst 8 tecken: stora och små bokstäver, siffror och specialtecken) för att höja säkerheten hos din produkt. Vi rekommenderar också att du byter lösenord regelbundet. Särskilt i system med hög säkerhet kan byte av lösenord varje vecka eller månad ge ökat skydd åt din produkt. 36

38 4. Klicka på OK för att spara lösenordet. Du kan se om aktiveringen fullföljdes i popup-fönstret. Om aktiveringen misslyckades, se till att lösenordet uppfyller kraven och försök igen. 3.3 Ändra IP-adress Syfte: För att se och konfigurera kameran via LAN (Local Area Network) måste nätverkskameran vara ansluten till samma subnät som din PC. Installera sedan SADP-programmet eller klientprogrammet för att söka upp och ändra nätverkskamerans IP-adress. Vi tar som exempel att ändra IP-adressen via SADP-programmet för att visa hur man ändrar IP-adress. Steg: 1. Kör SADP-programmet. 2. Välj en aktiverad kamera. Obs! Se avsnitt 3.2 för att aktivera kameran om den är inaktiv. 3. Ändra kamerans IP-adress till samma subnät som din dator genom att antingen ändra IP-adress manuellt eller kryssa i rutan Enable DHCP (Aktivera DHCP). 37

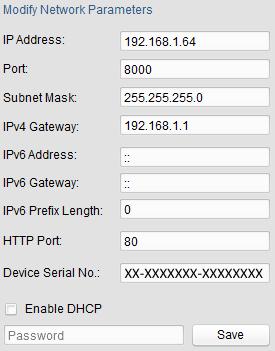

39 Figur 3 5 Ändra IP-adressen 4. Ange lösenordet för att aktivera den ändrade IP-adressen. Ändring av IP-adress för flera kameror samtidigt stöds av SADP. Se SADP-programmets användarhandbok för närmare information. 38

40 4 Åtkomst via webbläsare Systemkrav: Operativsystem: Microsoft Windows XP SP1 och högre CPU: 2,0 GHz eller högre RAM: 1 GB eller mer Bildskärm: upplösning eller mer Webbläsare: Internet Explorer 8.0 och högre, Apple Safari och högre, Mozilla Firefox 5.0 och högre samt Google Chrome 18 och högre Steg: 1. Ö ppna webbläsaren. 2. Ange nätverkskamerans IP-adress i webbläsarens adressfönster och tryck på Enter-knappen för att öppna gränssnittet för login (inloggning). Obs! Förinställd IP-adress är Om kameran inte är aktiverad, aktivera den först enligt beskrivning i avsnitt Ange användarnamn och lösenord. Admin-användaren måste konfigurera konton och användar-/operatörsbehörigheter. Radera onödiga konton och användar-/operatörsbehörigheter. 39

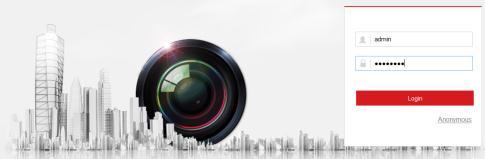

41 Obs! Bulletkamera för nätverk Snabbguide Enhetens IP-adress blockeras om admin-användaren anger fel lösenord sju gånger i rad (fem försök för användare/operatör). 4. Klicka på Login (logga in). Figur 4 1 Inloggningsgränssnitt 5. Installera insticksmodulen innan du ser på direktvideo eller hanterar kameran. Följ installationsanvisningarna på skärmen för att installera insticksmodulen. Obs! Du kanske blir tvungen att stänga webbläsaren för att fullfölja installationen av insticksmodulen. Figur 4 2 Ladda ner insticksmodul 6. Ö ppna webbläsaren igen efter att du installerat insticksmodulen och upprepa steg 2 till 4 för att logga in. 40

42 Obs! Bulletkamera för nätverk Snabbguide För detaljanvisningar om ytterligare konfigurering, se nätverkskamerans användarhandbok. 41
