1 Kamera Dome-kamera för nätverk Snabbstartguide svenska Denna snabbstartguide gäller för: DS-2CD412F-(I)(Z)(H)(S), DS-2CD412FWD-(I)(Z)(H)(S), DS-2CD424F-(I)(Z)(H)(S), DS-2CD42FWD-(I)(Z)(H)(S) UD.6L0201B118A01EU 1

2 Information om reglering Ö verensstämmelse med EU-standarder Produkten (och medföljande tillbehör i aktuella fall) är "CE-märkt" och uppfyller därmed kraven i tillämpliga EU-standarder som anges i lågspänningsdirektivet 2006/95/EG, EMC-direktivet 2004/108/EG och RoHS-direktivet 2011/65/EU. 2012/19/EU (WEEE-direktivet): Produkter som är märkta med denna symbol får inte avfallshanteras som osorterat hushållsavfall inom EU. Återvinn produkten på rätt sätt genom att returnera den till den lokala leverantören vid inköp av motsvarande ny produkt eller kassera den på en särskild insamlingsplats. Du hittar mer information på: /66/EG (batteridirektivet): Produkten innehåller ett batteri som inte får avfallshanteras som osorterat hushållsavfall inom EU. Du hittar specifik batteriinformation i produktens dokumentation. Batteriet är märkt med denna symbol som kan inkludera bokstäver som indikerar kadmium (Cd), bly (Pb) eller kvicksilver (Hg). Återvinn produkten på rätt sätt genom att lämna in den hos din leverantör eller till en särskild insamlingsplats. Du hittar mer information på Av säkerhetsskäl är det viktigt att du läser avsnittet med säkerhetsanvisningar i bruksanvisningen på CD-skivan. 1

3 1 Produktillustration VIDEO OUT RESET Nr Beskrivning Nr Beskrivning 1 Svart skydd 6 Återställning 2 Kåpa 7 Strömkabel Monteringsplatta 8 10/100M anpassningsbart Ethernet-gränssnitt 4 SD-kortplats 9 Objektiv 5 Videoutgång 10 Ljud/-alarmkablar Tryck på RESET (ÅTERSTÄLL) i cirka 10 sekunder när kameran slås på eller startar om för att återställa standardinställningarna, inklusive användarnamn, lösenord, IP-adress, portnummer etc. 2

4 2 Installation Gör så här: Dome-kamera för nätverk Snabbstartguide 1. Använd mallen för att borra lämpliga hål. 2. Sätt fast monteringsplattan på ytan med de medföljande skruvarna.. Anslut motsvarande strömkabel, nätverkskabel, ljud- och larmkabel. 4. Installera dome-enheten på monteringsplattan. 5. Justera övervakningsvinkeln, ta av det svarta skyddet, lossa låsskruven bredvid objektivet, justera vinkeln och dra sedan åt låsskruven. 6. Justera objektivet: Anslut kamerans VIDEO-utgång till skärmen. Ställ in bilden på skärmen via "Tele" ~ "Wide and Far" ~ "Near". 7. Sätt tillbaka det svarta skyddet på kameran. 8. Passa in kåpan på kameran och sätt fast den genom att dra åt Drill Tempalte Screw Hole : for Mounting Base Hole A: for cables routed through the ceiling skruvarna.

5 Dome Drive Tilt 0~80 Pan 0~50 Borrmall Installera dome-enheten Rotation 0~50 Installera monteringsplattan Justering av tre axlar 2 1 Justera fokus och zoom Installera det svarta skyddet och kåpan 4

6 Konfigurera nätverkskameran via LAN Syfte: För att visa och konfigurera kameran via LAN-nätverket (Local Area Network) måste du ansluta nätverkskameran i samma subnät som datorn. Installera därefter SADP-programvaran för att söka efter och ändra nätverkskamerans IP. På bilden visas kabelanslutningen för nätverkskameran och datorn: Figure -1 Kabelanslutning via LAN Ställ in kamerans IP-adress för åtkomst via LAN. Gör så här: 1. Installera programverktyget SADP som automatiskt känner av nätverkskameran i LAN-nätverket. Visas i Figur Ändra IP-adressen och nätmasken till samma subnät som datorn. Se följande anvisningar för att ställa in IP-adressen med programmet SADP: Söka efter aktiva enheter online 5

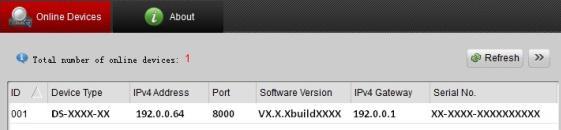

7 När programmet SADP har startats söker det automatiskt efter onlineenheter var 15:e sekund i det subnät där datorn befinner sig. Ändra enhetsinformation Gör så här: Figure -2 Söka efter onlineenheter 1). Välj den enhet som ska ändras i enhetslistan som visas i Figure -. Nätverksparametrarna för enheten visas i panelen Modify Network Parameters (Ändra nätverksparametrar) till höger. 6

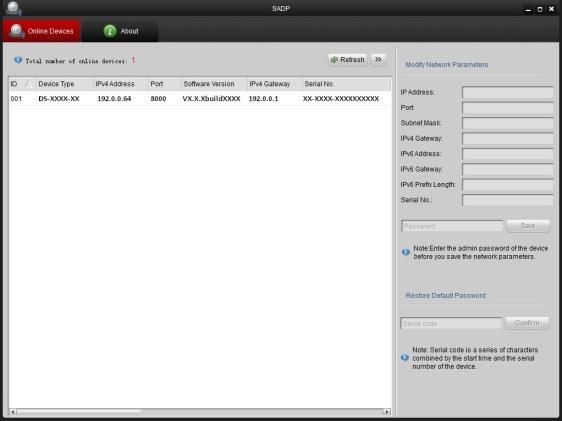

8 2). Redigera de nätverksparametrar som kan ändras, t.ex. IP-adress och portnummer. ). Ange lösenordet till administratörskontot för enheten i fältet Password (Lösenord) och klicka på Save (Spara) för att spara ändringarna. Figure - Välj en enhet. Ange IP-adressen för nätverkskameran i adressfältet i webbläsaren för att visa livevideo. Förvald IP-adress är " ". Förvalt användarnamn är "admin" och förvalt lösenord är "1245". För åtkomst till nätverkskameran från olika subnät ställer du in nätverkskamerans gateway efter att du har loggat in. 7

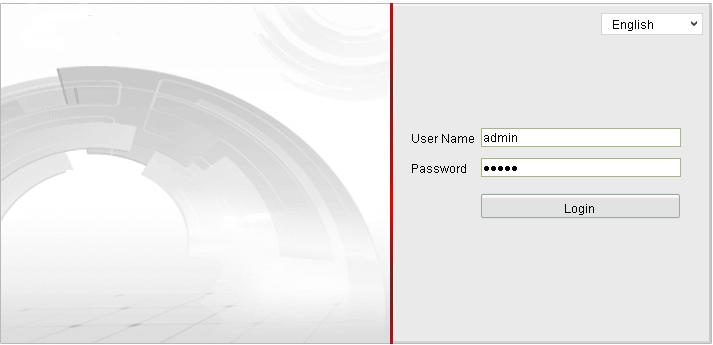

9 4 Åtkomst via webbläsare Gör så här: 1. Ö ppna webbläsaren. 2. Ange nätverkskamerans IP-adress i webbläsarens adressfält och tryck sedan på Enter för att öppna inloggningsgränssnittet.. Om du inte kan få åtkomst till kameran via webbläsaren, upprepar du anvisningarna i kapitel. 4. Ange användarnamn och lösenord. 5. Klicka på Login (Logga in). Figure 4-1 Inloggningsgränssnitt 6. Installera tilläggsprogrammet när du uppmanas göra det via webbläsaren. Hämta tilläggsprogrammet, starta installationen och stäng webbläsaren innan du klickar på "Next" (Nästa). 8

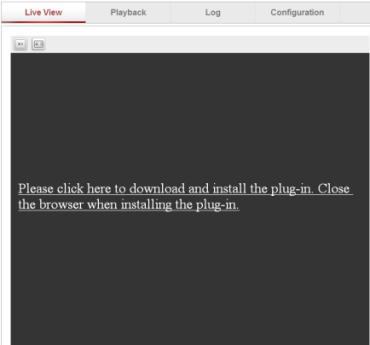

10 Figure 4-2 Hämta tilläggsprogram Figure 4- Installera tilläggsprogram 7. Ö ppna webbläsaren efter installationen av tilläggsprogrammet och upprepa steg 2 4 för att logga in. 8. Nu är kameran klar att använda. 9
