Kamera. Domekamera för nätverk. Snabbguide UD.6L0201B1855A01

Transkript

1 Kamera Domekamera för nätverk Snabbguide UD.6L0201B1855A01 1

2 Snabbguide Domekamera för nätverk Snabbguide COPYRIGHT 2015 Hangzhou Hikvision Digital Technology Co., Ltd. ALLA RÄTTIGHETER FÖRBEHÅLLS. All information, inklusive bland annat formuleringar, bilder och diagram, tillhör Hangzhou Hikvision Digital Technology Co., Ltd. eller dess dotterbolag (nedan kallat Hikvision ). Denna användarhandbok (nedan kallad handboken ) får inte kopieras, ändras, översättas eller distribueras, helt eller delvis, på något sätt, utan Hikvisions föregående skriftliga tillstånd. Såvida inte annat anges lämnar Hikvision inga garantier eller utfästelser, uttalade eller underförstådda, avseende denna handbok. Om denna handbok Denna handbok gäller för nätverkskamera 11xx/21xx. Handboken innehåller anvisningar för produktens användning och underhåll. Bilder, diagram och illustrationer och all annan information nedan är enbart avsedd som beskrivning och förklaring. Den information som finns i handboken kan ändras, utan föregående meddelande, vid uppgradering av firmware eller av andra skäl. Den senaste utgåvan finns på företagets webbplats ( Använd denna användarhandbok under vägledning av yrkesmän. Deklaration avseende varumärken och andra av Hikvisions varumärken och logotyper tillhör Hikvision i olika länder. Övriga varumärken och logotyper som nämns nedan tillhör sina respektive ägare. 2

3 Friskrivning från ansvar Domekamera för nätverk Snabbguide SÅ LÅNGT TILLÄMPLIG LAG MEDGER TILLHANDAHÅLLS DEN BESKRIVNA PRODUKTEN, MED HÅRDVARA, PROGRAMVARA OCH FIRMWARE, I BEFINTLIGT SKICK MED FEL OCH BRISTER, OCH HIKVISION GER INGA GARANTIER ELLER UTFÄSTELSER, UTTALADE ELLER UNDERFÖRSTÅDDA, OBEGRÄNSAT INKLUDERANDE SÄLJBARHET, TILLFREDSSTÄLLANDE KVALITET, LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL ELLER ÖVERTRÄDELSE AV TREDJE PARTS RÄTTIGHETER. I INGET FALL SKA HIKVISION, DESS DIREKTÖRER, TJÄNSTEMÄN, ANSTÄLLDA ELLER REPRESENTANTER AV DIG HÅLLAS SKADESTÅNDSANSVARIGA FÖR SÄRSKILDA SKADOR, FÖLJDSKADOR ELLER INDIREKTA SKADOR, VILKET BLAND ANNAT INKLUDERAR SKADESTÅND FÖR FÖRLORAD AFFÄRSVINST, VERKSAMHETSAVBROTT ELLER FÖRLUST AV DATA ELLER DOKUMENTATION, I SAMBAND MED ANVÄNDNING AV DENNA PRODUKT, ÄVEN OM HIKVISION HAR FÅTT PÅPEKANDE OM MÖJLIGHETEN FÖR SÅDANA SKADESTÅND. VAD GÄLLER PRODUKT MED INTERNETANSLUTNING SKER ALL ANVÄNDNING AV PRODUKTEN HELT OCH HÅLLET PÅ EGEN RISK. HIKVISION TAR INGET ANSVAR FÖR ONORMAL ANVÄNDNING, SEKRETESSBROTT ELLER ANDRA SKADIR SOM ORSAKAS AV CYBERATTACK, HACKERATTACK, VIRUSINFEKTION ELLER ANDRA SÄKERHETSRISKER MED INTERNET. HIKVISION KOMMER DOCK ATT TILLHANDAHÅLLA LÄMPLIG TEKNISK SUPPORT OM SÅ KRÄVS. ÖVERVAKNINGSLAGAR VARIERAR I OLIKA LÄNDER. KONTROLLERA ALLA RELEVANTA LAGAR I DITT LAND INNAN DU ANVÄNDER DENNA PRODUKT FÖR ATT SÄKERSTÄLLA ATT DIN ANVÄNDNING UPPFYLLER TILLÄMPLIGA LAGAR. HIKVISION ANSVARAR INTE I FALL DENNA PRODUKT ANVÄNDS FÖR OLAGLIGA ÄNDAMÅL. 3

4 I FALL INNNEHÅLLET I DENNA HANDBOK SKULLE STRIDA MOT TILLÄMPLIGA LAGAR, GÄLLER DE SENARE. Gällande föreskrifter Information avseende FCC Efterlevnad av FCC:s regler: Denna utrustning har testats och befunnits uppfylla gränsvärdena för digital utrustning enligt avsnitt 15 i FCC:s regler. Dessa gränsvärden är utformade för att ge rimligt skydd mot skadliga störningar när utrustningen används i kommersiell miljö. Denna utrustning genererar, använder och kan utstråla radiofrekvent energi och kan, om inte installerad och använd enligt handboken, orsaka skadliga störningar på radiokommunikation. Att använda denna utrustning i ett bostadsområde kan sannolikt orsaka skadliga störningar i vilket fall användaren kommer att behöva avhjälpa störningarna på egen bekostnad. FCC:s villkor Denna utrustning uppfyller stycke 15 i FCC:s regler. Användning lyder under följande två villkor: 1. Denna utrustning får inte orsaka skadliga störningar. 2. Denna enhet måste tåla alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion. Deklaration om överensstämmelse enligt EU Denna produkt och - om tillämpligt - dess levererade tillbehör är CE -märkta och överensstämmer därför med de tillämpliga harmoniserade europeiska standarder som finns uppräknade i EMC-direktivet 2004/108/EC och RoHS-direktivet 2011/65/EU. 4

5 2012/19/EU (WEEE-direktivet): Produkter märkta med denna symbol får inte kastas som osorterat hushållsavfall inom EU. För lämplig återvinning ska produkten återlämnas till din lokala återförsäljare vid inköp av motsvarande ny utrustning eller lämnas in på särskild återvinningsstation. För ytterligare information se: /66/EG (batteridirektivet): Denna produkt innehåller ett batteri som inte får kastas som osorterat hushållsavfall inom EU. Se produktdokumentationen för specifik information om batteriet. Batteriet är märkt med den här symbolen, vilken kan innehålla bokstäver för att indikera kadmium (Cd), bly (Pb) eller kvicksilver (Hg). För lämplig återvinning ska batteriet återlämnas till din återförsäljare eller lämnas in på särskild återvinningsstation. För ytterligare information se: Efterlevnad av Industry Canada ICES-003 Denna utrustning uppfyller standardkraven i CAN ICES-3 (A)/NMB-3(A). Säkerhetsanvisningar Dessa anvisningar är avsedda att säkerställa att användaren kan använda produkten på korrekt sätt för att undvika fara eller egendomsförlust. Försiktighetsåtgärderna är indelade i "Varningar" och "Försiktighetsåtgärder" 5

6 Varningar: Allvarlig personskada eller dödsfall kan bli följden om någon av varningarna inte iakttas. Försiktighetsåtgärder: Personskada eller skada på utrustningen kan bli följden om någon av försiktighetsåtgärderna inte iakttas. Varningar Följ dessa varningar för att förhindra allvarlig personskada eller dödsfall. Försiktighetsåtgärder Följ dessa försiktighetsåtgärder för att förhindra personskada eller materialskada. Varningar Korrekt konfigurering av lösenord och andra säkerhetsinställningar är installatörens och/eller slutanvändarens ansvar. När produkten används måste du iaktta strikt efterlevnad av nationella och lokala säkerhetsföreskrifter för elektricitet. Se de tekniska specifikationerna för detaljerad information. Ingångsspänning ska uppfylla både klenspänning (SELV) och begränsad strömkälla med 24 V AC eller 12 V DC enligt standarden IEC Se de tekniska specifikationerna för detaljerad information. 6

7 Anslut inte flera enheter till samma nätadapter eftersom överbelastning av nätadaptern kan orsaka överhettning eller brandfara. Se till att kontakten sitter stadigt i eluttaget. Om produkten monteras på vägg eller innertak ska enheten fästas ordentligt. Om enheten avger rök, lukt eller oljud, stäng av strömmen omedelbart och dra ut strömkabeln. Kontakta därefter servicecentret. Försiktighetsåtgärder Se till att strömförsörjningens spänning är rätt innan kameran används. Tappa inte kameran eller utsätt den för slag eller stötar. Rör inte sensormoduler med fingrarna. Om produkten behöver rengöras, använd en ren trasa fuktad med lite etanol och torka av försiktigt. Om kameran inte ska användas under längre tid, sätt tillbaka linsskyddet för att skydda sensorn från smuts. Rikta inte kameran mot solen eller mot områden med starkt ljus. Det kan orsaka blomning eller utsmetning (vilket inte är något funktionsfel) och samtidigt påverka sensorns livslängd. Sensorn kan brännas av en laserstråle så se till att sensorns yta inte utsätts för laserstrålning om någon laserutrustning används. Placera inte kameran på extremt varma, kalla (drifttemperaturen ska vara -30 C till +60 C eller -40 C till +60 C om kameramodellen har ett "H" på slutet), dammiga 7

8 eller fuktiga platser, och utsätt den inte för stark elektromagnetisk strålning. Bra ventilation är nödvändig för att undvika att värme byggs upp. Håll kameran borta från vätskor medan den används. Om kameran transporteras ska den packas i sin originalförpackning eller annan förpackning av samma material. Regelbundet utbyte av förbrukningsdelar: vissa av utrustningens delar (t ex elektrolytkondensator) ska bytas ut regelbundet enligt dess genomsnittliga livslängd. Genomsnittstiden varierar beroende på olikheter i driftmiljö och användning så regelbundna kontroller rekommenderas för alla användare. Kontakta din återförsäljare för mer information. Olämplig användning eller felaktigt batteribyte kan medföra explosionsrisk. Ersätt alltid med ett likadant eller likvärdigt batteri. Kasta bort använda batterier enligt anvisningar från batteritillverkaren. Om produkten inte fungerar som den ska, ta kontakt med din återförsäljare eller närmaste servicecenter. Försök aldrig ta isär kameran på egen hand. (Vi tar inget ansvar för problem som orsakats av obehörig reparation eller obehörigt underhåll). 8

9 Innehållsförteckning 1 Produktillustration Installation Takmontering Installation av micro SD-kort Inställning av nätverkskameran via LAN Kablage Aktivera kameran Aktivering via webbläsare Aktivering via SADP-programmet Ändra IP-adress Åtkomst via webbläsare

10 1 Produktillustration Kameror ur denna serie kan se ut på två olika sätt beroende på de olika modellerna Figur 1 1 Översikt av kameratyp I 10

11 1 2 3 Domekamera för nätverk Snabbguide Figur 1 2 Översikt av kameratyp II Tabell 1 1 Beskrivning av kameratyp I/II Nr Beskrivning 1 Monteringsplatta 2 Horisontell hållare 3 Vertikal hållare 4 Kupol 5 Nätverksanslutning 6 Strömanslutning 11

12 Nr Beskrivning 7 IR-lysdioder 8 Objektiv 9 Svart innerkåpa 10 Säkerhetslina 11 Ljudgränssnitt (bara för kameror med "-S" i modellnamnet) 12 Larmgränssnitt (bara för kameror med "-S" i modellnamnet) OBS! Tryck på RESET (ÅTERSTÄLL) i ungefär 10 sekunder medan kameran startar eller startar om för att återställa fabriksinställningarna, inklusive användarnamn, lösenord, IP-adress, portnummer m.m. 12

13 2 Installation Innan du börjar: Domekamera för nätverk Snabbguide Kontrollera att produkten i förpackningen är i gott skick och att alla monteringsdetaljer finns med. Standard strömförsörjning är 12 V DC eller 24 V AC, kontrollera att strömförsörjningen passar till din kamera. Se till att all tillhörande utrustning är avstängd under installationen. Kontrollera i produktspecifikationerna vad som gäller för installationsmiljön. Se till att väggen är tillräckligt stark för att bära fyra gånger kamerans och fästets vikt. För kameror som har IR-belysning måste du uppmärksamma följande försiktighetsåtgärder för att förhindra IR-reflektion: Damm eller fett på kupolkåpan orsakar IR-reflektion. Ta inte bort skyddsfilmen från kupolen förrän installationen är klar. Om det finns damm eller fett på kupolkåpan, torka ren kupolkåpan med en ren mjuk trasa med isopropylalkohol. Se till att det inte finns några reflekterande ytor för nära kamerans objektiv. IR-ljus från kameran kan reflekteras tillbaka in i objektivet och orsaka reflexer. Skyddsringen runt objektivet måste sitta tätt mot kupolens insida så att objektivet skyddas från strålningen från IR-lysdioderna. Fäst kupolkåpan till kamerakroppen så att skyddsringen och kupolkåpan sluter tätt emot varandra. 13

14 2.1 Takmontering Domekamera för nätverk Snabbguide Steg: 1. Borra skruvhålen i taket enligt borrmallen. 1 1 A Drill Template Borrmall Hole A: Hål for A: cables kabelgenomföring routed through för kablar the ceiling screw hole 1: genom for Mounting taket Base Skruvhål 1: för monteringsplatta 1 Figur 2 1 Borrmall 2. Lossa fästskruvarna med en insexnyckel (medföljer) för att ta bort kupolen. 14

15 Figur 2 2 Ta bort kupolen 3. Fäst monteringsplattan i taket med skruvar. Figur 2 3 Fäst monteringsplattan 15

16 OBS! Om det behövs kan du dra kablar genom sidoöppningen på monteringsplattans sida. Sidoöppning Figur 2 4 Sidoöppning 4. Lossa låsskruvarna för vinkling i höjdled, justera vinkeln inom intervallet 65 grader och dra åt låsskruvarna. 5. För kameratyp I - Vrid den svarta innerkåpan för att justera panoreringsvinkeln [0-360 ] och vinkeln i höjdled [0-65 ]. 0 ~360 Justerskruv för Tilting Adjust höjdvinkel Screw 0 ~65 Figur 2 5 Vinkeljustering för kameratyp I 16

17 OBS! Kameratyp II kan justeras runt tre axlar. Lossa justerskruven för att justera vinkeln i höjdled [0-75 ], håll den svarta innerkåpan för att justera panoreringsvinkeln [0-355 ] och håll i objektivet för att rotera kameran [0-355 ]. Se figuren nedan. 0 ~75 0 ~355 Justerskruv Tilt Adjust för höjdvinkel Screw 0 ~355 Figur axlig justering för kameratyp II 6. Sätt tillbaka kupolen och dra åt skruvarna. 17

18 Figur 2 7 Sätt tillbaka kupolen 2.2 Installation av micro SD-kort Steg: 1. Lossa låsskruvarna på kupolen och ta isär kameran. 2. För in micro SD-kortet i facket. Figur 2 8 Ta isär kameran 3. (Tillval) Med ett lätt tryck inåt på micro SD-kortets kant så fjädrar det ut. 18

19 Figur 2 9 Sätt i micro SD-kortet 4. Sätt tillbaka kupolen och dra åt dess låsskruvar. Figur 2 10 Sätt tillbaka kupolen 19

20 3 Inställning av nätverkskameran via LAN Obs! Du bör känna till att användning av produkten med internetanslutning kan vara förknippat med säkerhetsrisker för nätverket. Se till att ha ett gott skydd för att undvika nätverksattacker och informationsstöld. Om produkten inte fungerar som den ska, ta kontakt med din återförsäljare eller närmaste servicecenter. 3.1 Kablage Anslut kameran till nätverket enligt nedanstående figurer eller Nätverkskabel Nätverkskamera Dator Figur 3 1 Direktanslutning eller Nätverkskamera Dator Figur 3 2 Anslutning via switch eller router 20

21 3.2 Aktivera kameran Domekamera för nätverk Snabbguide Du måste aktivera kameran genom att ge den ett starkt lösenord innan du kan använda kameran. Kameran kan aktiveras via webbläsare, via SADP-programmet eller ett klientprogram. Vi använder aktivering via SADP-programmet och aktivering via webbläsare som exempel på aktivering av kameran. Se nätverkskamerans användarhandbok för aktivering via ett klientprogram Aktivering via webbläsare Steg: 1. Slå på kameran och anslut den till nätverket. 2. Ange IP-adressen i webbläsarens adressfönster och tryck på Enter för att öppna aktiveringsgränssnittet. Anmärkningar: Kamerans förinställda IP-adress är Om kameran har DHCP aktiverat som grundinställning måste du aktivera den via SADP-programmet och söka efter dess IP-adress. 21

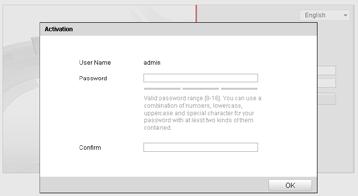

22 Figur 3 3 Aktiveringsgränssnitt (Webb) 3. Hitta på ett lösenord och ange det i lösenordsfältet. ETT STARKT LÖSENORD REKOMMENDERAS Vi rekommenderar att du hittar på ett eget starkt lösenord (det ska bestå av minst 8 tecken: stora och små bokstäver, siffror och specialtecken) för att höja säkerheten hos din produkt. Vi rekommenderar också att du byter lösenord regelbundet. Särskilt i system med hög säkerhet kan byte av lösenord varje vecka eller månad ge ökat skydd åt din produkt. 4. Bekräfta lösenordet. 5. Klicka på OK för att spara lösenordet och öppna gränssnittet för live view (direktvisning). 22

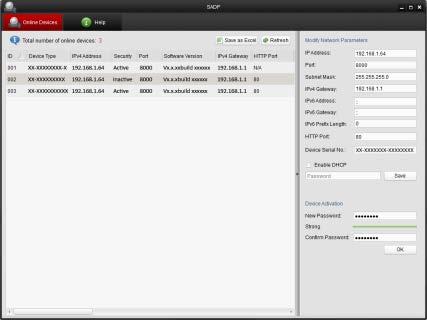

23 3.2.2 Aktivering via SADP-programmet SADP-programmet används för att detektera anslutna enheter, aktivera kameran och återställa lösenordet. SADP-programmet finns på den medföljande CD-skivan och på vår officiella webbplats. Installera SADP-programmet enligt anvisningarna på skärmen. Följ nedanstående steg för att aktivera kameran. Se nätverkskamerans användarhandbok för ytterligare två aktiveringssätt. Steg: 1. Kör SADP-programmet för att söka efter uppkopplade enheter. 2. Kontrollera enhetsstatus i enhetslistan och välj den inaktiva enheten. Figur 3 4 SADP-programmets gränssnitt Obs! SADP-programmet kan aktivera flera kameror samtidigt. Se SADP-programmets användarhandbok för närmare information. 23

24 3. Hitta på ett lösenord och ange det i lösenordsfältet. Bekräfta lösenordet. ETT STARKT LÖSENORD REKOMMENDERAS Vi rekommenderar att du hittar på ett eget starkt lösenord (det ska bestå av minst 8 tecken: stora och små bokstäver, siffror och specialtecken) för att höja säkerheten hos din produkt. Vi rekommenderar också att du byter lösenord regelbundet. Särskilt i system med hög säkerhet kan byte av lösenord varje vecka eller månad ge ökat skydd åt din produkt. 4. Klicka på OK för att spara lösenordet. Du kan se om aktiveringen fullföljdes i popup-fönstret. Om aktiveringen misslyckades, se till att lösenordet uppfyller kraven och försök igen. 3.3 Ändra IP-adress Syfte: För att se och konfigurera kameran via LAN (Local Area Network) måste nätverkskameran vara ansluten till samma subnät som din PC. Installera sedan SADP-programmet eller klientprogrammet för att söka upp och ändra nätverkskamerans IP-adress. Vi tar som exempel att ändra IP-adressen via SADP-programmet för att visa hur man ändrar IP-adress. Steg: 1. Kör SADP-programmet. 2. Välj en aktiverad kamera. 24

25 Obs! Domekamera för nätverk Snabbguide Se kapitel 3.2 för att aktivera kameran om den är inaktiv. 3. Ändra kamerans IP-adress till samma subnät som din dator genom att antingen ändra IP-adress manuellt eller kryssa i rutan Enable DHCP (Aktivera DHCP). Figur 3 5 Ändra IP-adressen 4. Ange lösenordet för att aktivera den ändrade IP-adressen. Ändring av IP-adress för flera kameror samtidigt stöds av SADP. Se SADP-programmets användarhandbok för närmare information. 25

26 4 Åtkomst via webbläsare Systemkrav: Operativsystem: Microsoft Windows XP SP1 och högre CPU: 2,0 GHz eller högre RAM: 1 GB eller mer Bildskärm: upplösning eller mer Webbläsare: Internet Explorer 8.0 och högre, Apple Safari och högre, Mozilla Firefox 5.0 och högre samt Google Chrome 18 och högre Steg: 1. Öppna webbläsaren. 2. Ange nätverkskamerans IP-adress i webbläsarens adressfönster och tryck på Enter-knappen för att öppna gränssnittet för login (inloggning). Obs! Förinställd IP-adress är Om kameran inte är aktiverad, aktivera den först enligt beskrivning i kapitel Ange användarnamn och lösenord. Admin-användaren måste konfigurera konton och användar-/operatörsbehörigheter. Radera onödiga konton och användar-/operatörsbehörigheter. 26

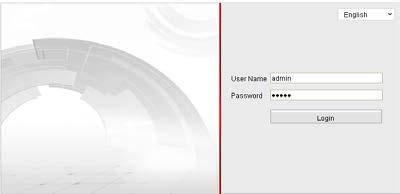

27 Obs! Domekamera för nätverk Snabbguide Enhetens IP-adress blockeras om admin-användaren anger fel lösenord sju gånger i rad (fem försök för användare/operatör). 4. Klicka på Login (logga in). Figur 4 1 Inloggningsgränssnitt 5. Installera insticksmodulen innan du ser på direktvideo eller hanterar kameran. Följ installationsanvisningarna på skärmen för att installera insticksmodulen. OBS! Du kanske blir tvungen att stänga webbläsaren för att fullfölja installationen av insticksmodulen. 27

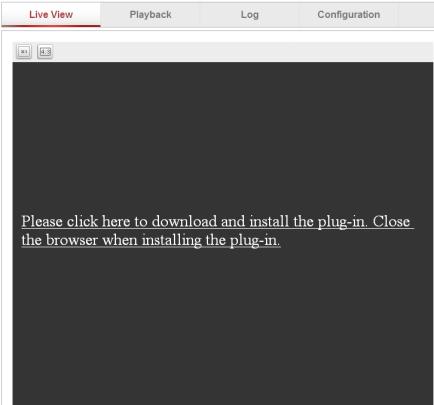

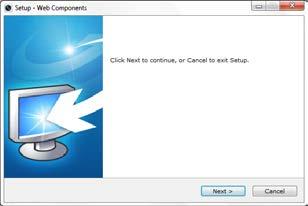

28 Figur 4 2 Ladda ner insticksmodul Figur 4 3 Installera insticksmodul (1) 28

29 Figur 4 4 Installera insticksmodul (2) 6. Öppna webbläsaren igen efter att du installerat insticksmodulen och upprepa steg 2-4 för att logga in. OBS! För detaljanvisningar om ytterligare konfigurering, se nätverkskamerans användarhandbok. 29

30 First First Choice for Security Professionals Hikvision. Alla rättigheter förbehålls.
