1 Installation av digitala enheter Wallpad Läsare Digital fastighetsbox Integration DinBox 2015

2 02 03 Åtaganden vid beställning av digitala produkter Boenderegistret I och med beställning av någon av DinBox digitala enheter exempelvis fastighetsboxar, digitala våningsregister och läsare till passersystem så måste man också innan leverans ansluta sig till Boenderegistret. Leveransöversikt En beställning på en eller flera digitala enheter sker. DinBox skapar ett användarkonto på och informerar om inloggningsuppgifter. Innehåll 0 Åtaganden vid beställning av digitala produkter 0 Generella riktlinjer för kabeldragning 0 Montering av Wallpad 08. Montering av läsare 1 Montering av digital fastighetsbox 16. Monteringshöjder för fastighetsboxar 18. Integration i nätverk 20. Specifikationer Boenderegistret är en tjänst där fastighetsägare kan göra ändringar direkt över internet via en hemsida. Man kan där styra bland annat elektroniska taggar, bokningschema i tvättstugan och namn på postfack. På kan man läsa mer om funktioner och möjligheter. För att digitala enheter ska komma igång så snabbt som möjligt och för att installationen ska gå smidigt ber vi dig läsa igenom denna kom-igång-guide. Det finns några punkter som fastighetsskötare måste genomföra i samband med beställning av digitala enheter.! Observera att om namnen inte läggs in enligt punkt 3 så kommer boxarna inte att visa något namn vid leverans. Om problem skulle uppstå med internetuppkopplingen vid installationen innebär det att inga namn visas förrän uppkopplingen är återställd. Om däremot namnen läggs in kommer boxarna att visa namnen så fort boxen strömsätts. A) Fastighetsansvarige behöver nu logga in på kontot och fylla i adresser samt de boende på adresserna. Detta måste ske senast en vecka innan leverans. B) Den som köpt tjänsten, och där DinBox ska lägga in de boende, behöver skicka in namnen till oss senast två veckor innan leverans. I samband med packning och leverans av enheterna lägger DinBox in rätt enhet på rätt adress på Boenderegistret. När enheterna levereras är de alltså redan inlagda med rätt MAC-adress i systemet, och det enda som kvarstår är att koppla upp enheten mot internet. Vid fastighetsboxar med elektroniska lås levereras alla nyckeltaggar tillsammans med respektive fastighetsbox. Nycklarna är redan inlagda i systemet. 6. Enheterna skickas sedan från DinBox lager till adressen där de monteras. 7. För att enheterna som ska kunna installeras måste det finns internetanslutning i fastigheten samt tillgång till 230 V strömanslutning. Beroende på nätverk i fastigheten kan nätverksutrustningen behöva konfigureras för att ge enheterna åtkomst till internet. 8. Efter att enheterna är uppkopplade kan fastighetsskötaren själv logga in i Boenderegistret och ändra namn, elektroniska nycklar och dylikt Åtaganden vid beställning av digitala produkter

3 04 05 Generella riktlinjer för kabeldragning Montering av Wallpad Allmän information Elektroniska enheter från DinBox sin strömförsörjning och internetanslutning via PoE, Power over Ethernet. Från en router eller switch dras en nätverkskabel via PoE-adaptern, och slutligen till den digitala enheten. Därigenom strömförsörjs också produkten, och ingen separat strömförsörjning behövs. TP-kabel (nätverkskabel) av typ kategori 5-kabel (Cat 5e) eller nyare skall användas för anslutning till den digitala enheten och adaptern. Tänk på att förvara installerade kablar, routrar samt annan utrustning i en säker och skyddad miljö, där de inte kan nås för extern påverkan. Kabeldragning Tänk på följande när nätverkskabeln dras: Montera inte kabeln i en alltför skarp böj, då detta kan skada ledarna i kabeln. Nätverk och strömförsörjning Wallpad strömförsörjs och får nätverk från en och samma nätverkskabel, Cat5e eller senare med RJ45-kontakt. Denna kabel utgår från en PoE-adapter, som i sin tur är ansluten till en router eller switch med nätverk, samt med stickkontakt till ett vanligt eluttag. PoEadaptern behöver inte anslutas i närheten till Wallpad, utan kan placeras i elrum eller vid fastighetens router. Kablage Wallpadens baksida har tre stycken 40 mm hål för att kablage som kommer från väggen kan monteras direkt in i Wallpad. Monteras kabeln utanpå väggen med kabelrännor kan kablen löpa ut från hål på både ovan- och undersidan av Wallpaden. Kabel bör vara dragen till platsen innan Wallpad monteras. I förpackningen Wallpad och PoE-adapter medföljer. PoE-adapter har 70 cm kabel från adaptern till stickkontakt. PoE-adaptern har standard IEEE803at, vilket innebär att annan adapter med samma standard kan användas. Kläm inte åt kabeln för hårt med buntband eller spikklamrar. Ha inte mer än 100 m kabel mellan två enheter. Kablarna bör inte ligga alltför nära starkströmsledningar då de är känsliga för elektromagnetisk störning. Skruv för att fästa Wallpad på väggen medföljer ej. Dessa bör anpassas efter väggens material. Kablage medföljer ej, då denna är så pass beroende på var och hur Wallpad monteras. Kabeln dras från närmaste nätverksuttag med internettillgång (ofta en router eller switch monterad i fastighetens elrum). Flera enheter Ska flera enheter installeras på samma plats kan en switch användas. Switchen skall Generella riktlinjer för kabeldragning placeras mellan router och PoE-adaptern. Det går alltså bra att använda en router, en switch, och fritt antal PoE-adaptrar (en till varje enhet). Wallpad PoE-adapter Montering av Wallpad

4 06 07 Front Använd medföljande nyckel och lås upp Wallpaden, samt ta isär den i dess tre beståndsdelardelar - frontkåpa, monteringsplåt och skärm. Borra hål och fäst monteringsplåten på väggen med skruv och plugg. Om kabel ska gå direkt från väggen in i Wallpad, dra kabeln genom en av monteringsplåtens utstansningar. 373 Anslut nätverkskabeln i uttaget på kretskortet på skärmens baksida. Häng sedan upp skärmen på monteringsplåten som är fäst i väggen. Häng på frontkåpan över skärmen och monteringsplåten. Säkra Wallpad genom att låsa låset. 515 Monteringsplåt Koppla i andra änden av nätverkskabeln i PoEadeptern och anslut adaptern till ett eluttag för att strömförsörja Wallpaden. Från PoE-adaptern ska ytterligare en nätverkskabel gå till en switch eller router med nätverksanslutning Generella riktlinjer för kabeldragning Generella riktlinjer för kabeldragning

5 08 09 Montering av läsare Front Nätverk och strömförsörjning DinBox läsare strömförsörjs och får nätverk från en och samma nätverkskabel, Cat5e eller senare med RJ45-kontakt. Denna kabel utgår från en PoE-adapter, som i sin tur är ansluten till en router eller switch med nätverk, samt med stickkontakt till ett vanligt eluttag. PoEadaptern behöver inte anslutas i närheten till läsaren, utan kan placeras i elrum eller vid fastighetens router. Kablage Läsarens baksida har en 30 mm utstansning för att kablage som kommer från väggen kan monteras direkt in i läsaren. Monteras kabeln utanpå väggen med kabelrännor kan kablen löpa ut från ett hål från läsarens undersida. Kabel bör vara dragen till platsen innan läsaren monteras. I förpackningen Läsare, 2 m nätverkskabel och PoE-adapter medföljer. PoE-adaptern är DinBox egna standard, vilket innebär att annan adapter från anna tillverkare inte kan användas. Skruv för att fästa läsare på väggen medföljer ej. Dessa bör anpassas efter väggens material Monteringsplåt Montering av läsare Läsare PoE-adapter 134 Montering av läsare

6 10 11 Öppna läsaren med hexnyckel samt ta isär den i dess två beståndsdelardelar - frontkåpa och monteringsplåt. Borra hål och fäst monteringsplåten på väggen med skruv och plugg. Om kabel ska gå direkt från väggen in i läsaren, dra kabeln genom monteringsplåtens utstansning. Anslut nätverkskabeln i uttaget på kretskortet i läsaren. Häng upp läsaren på monteringsplåten. Säkra läsaren genom att skruva tillbaka skruvarna på läsarens undersida. Koppla i andra änden av nätverkskabeln i PoEadeptern och anslut adaptern till ett eluttag för att strömförsörja läsaren. Från PoE-adaptern ska ytterligare en nätverkskabel gå till en switch eller router med nätverksanslutning. 6. Om läsaren ska fungera som passagesystem kopplas läsaren därefter samman med dörrslutblecket med en låskabel. I annat fall kopplas RS485-kabeln till fastighetsboxen. Installation av fastighetsbox Kablage, nätverk och strömförsörjning Fastighetsboxar med antingen digital namnskylt, elektroniskt lås eller båda strömförsörjs och får nätverk från en och samma nätverkskabel, Cat5e eller senare med RJ45-kontakt. Denna kabel utgår från en PoE-adapter, som i sin tur är ansluten till en router eller switch med nätverk, samt med stickkontakt till ett vanligt eluttag. PoE-adaptern behöver inte anslutas i närheten till fastighetsboxen, utan kan placeras i elrum eller vid husets router. Kablage Kablar löper ut från fastighetsboxens undersida, horisontellt centrerat. För fastighetsboxar med inbyggd läsare finns cirka 2 m nätverkskabel ut från fastighetsboxen, för boxar med extern läsare finns cirka 2 m RS485-kabel att koppla till läsare eller annan fastighetsbox. I förpackningen Medföljer gör fastighetsbox, 2 m nätverkskabel, PoE-adapter samt extern läsare när denna har beställts externt. Alla lås och namnskyltar är monterade vid leverans. PoE-adaptern är DinBox egna standard, vilket innebär att annan adapter från anna tillverkare inte kan användas. Skruv för att fästa fastighetsboxen på väggen medföljer ej. Dessa bör anpassas efter väggens material. Läsare från annan leverantör Fastighetsboxar som ska kopplas samman med läsare från annan leverantör levereras utan extern läsare och med låskablar tillgängliga från fastighetsboxens undersida. Låskablarna är två-poliga och cirka 50 cm finns tillgängligt för skalning och att fästa i läsarleverantörens relä på undersidan av fastighetsboxen. Montering av läsare Fastighetsbox Monteringsskena PoE-adapter Installation av fastighetsbox

7 12 13 Fastighetsbox, inbyggd läsare Fastighetsbox, extern läsare Separat från fastighetsboxen levereras huvudlåset. Fäst låskolven i låskistan och montera sedan på huvudlåset på fastighetsboxen. Kontrollera att huvuddörren öppnas och stängs som den ska utan problem. kontrollera även att väggen där fastighetsboxen ska monteras är rak. Separat från fastighetsboxen levereras huvudlåset. Fäst låskolven i låskistan och montera sedan på huvudlåset på fastighetsboxen. Kontrollera att huvuddörren öppnas och stängs som den ska utan problem. kontrollera även att väggen där fastighetsboxen ska monteras är rak. Skruva loss den övre monteringslisten från fastighetsboxen. Märk ut korrekt höjd och skruva fast monteringslisten i väggen. Skruva loss den övre monteringslisten från fastighetsboxen. Märk ut korrekt höjd och skruva fast monteringslisten i väggen. Häng upp fastighetsboxen på väggen och säkra från insidan med de tillhörande muttrarna. Dra inte åt muttrarna för hårt, då detta kan spänna fastighetsboxens över väggen. Häng upp fastighetsboxen på väggen och säkra från insidan med de tillhörande muttrarna. Dra inte åt muttrarna för hårt, då detta kan spänna fastighetsboxens över väggen. Utan att ta ner fastighetsboxen, borra igenom hålen i den nedre monteringslisten och säkra med plugg och skruv. Utan att ta ner fastighetsboxen, borra igenom hålen i den nedre monteringslisten och säkra med plugg och skruv. Se till att huvuddörren går enkelt och smidigt att öppna. Om den kärvar, testa först att lossa något på skruvar och muttrar i fastighetsboxens upphängning. Löser inte detta problemet kan det vara nödvändigt med distanser mellan fastighetsbox och vägg. Se till att huvuddörren går enkelt och smidigt att öppna. Om den kärvar, testa först att lossa något på skruvar och muttrar i fastighetsboxens upphängning. Löser inte detta problemet kan det vara nödvändigt med distanser mellan fastighetsbox och vägg. 6. Från fastighetsboxens undersida löper en nätverkskabel ut. Koppla in denna i medföljande PoE-adapter och anslut adapter till strömuttag och nätverkskabel. 6. Från fastighetsboxens undersida löper en RS485-kabel ut, som ska anslutas till läsaren. Montera läsaren enligt läsarens specifika monteringsanvisningar och koppla sedan samman fastighetsboxen med läsaren. Fastighetsboxen strömförsörjs genom läsaren. Läsare från annan leverantör! Läsare från annan leverantör

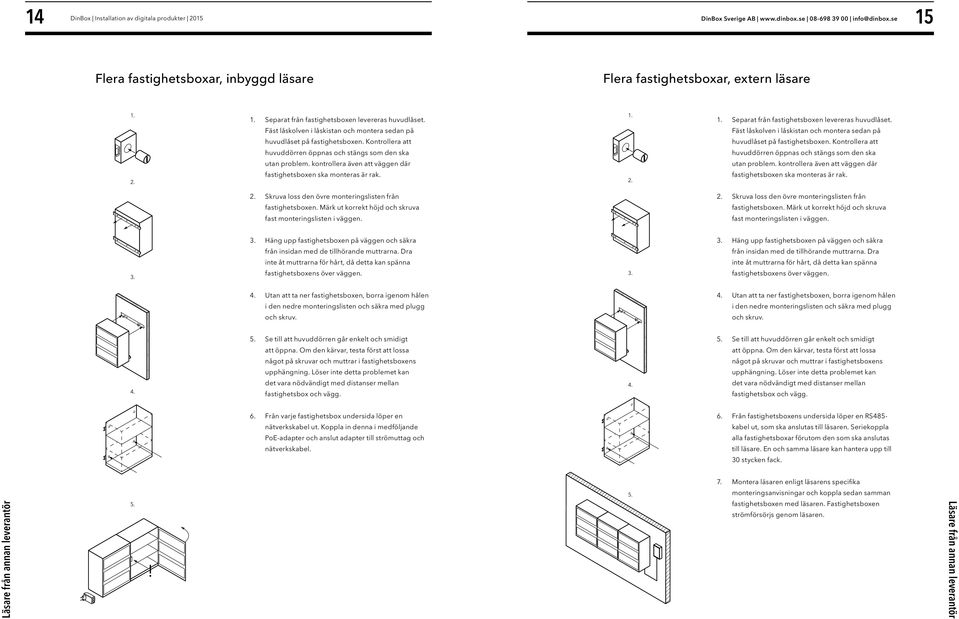

8 14 15 Flera fastighetsboxar, inbyggd läsare Flera fastighetsboxar, extern läsare Separat från fastighetsboxen levereras huvudlåset. Fäst låskolven i låskistan och montera sedan på huvudlåset på fastighetsboxen. Kontrollera att huvuddörren öppnas och stängs som den ska utan problem. kontrollera även att väggen där fastighetsboxen ska monteras är rak. Separat från fastighetsboxen levereras huvudlåset. Fäst låskolven i låskistan och montera sedan på huvudlåset på fastighetsboxen. Kontrollera att huvuddörren öppnas och stängs som den ska utan problem. kontrollera även att väggen där fastighetsboxen ska monteras är rak. Skruva loss den övre monteringslisten från fastighetsboxen. Märk ut korrekt höjd och skruva fast monteringslisten i väggen. Skruva loss den övre monteringslisten från fastighetsboxen. Märk ut korrekt höjd och skruva fast monteringslisten i väggen. Häng upp fastighetsboxen på väggen och säkra från insidan med de tillhörande muttrarna. Dra inte åt muttrarna för hårt, då detta kan spänna fastighetsboxens över väggen. Häng upp fastighetsboxen på väggen och säkra från insidan med de tillhörande muttrarna. Dra inte åt muttrarna för hårt, då detta kan spänna fastighetsboxens över väggen. Utan att ta ner fastighetsboxen, borra igenom hålen i den nedre monteringslisten och säkra med plugg och skruv. Utan att ta ner fastighetsboxen, borra igenom hålen i den nedre monteringslisten och säkra med plugg och skruv. Se till att huvuddörren går enkelt och smidigt att öppna. Om den kärvar, testa först att lossa något på skruvar och muttrar i fastighetsboxens upphängning. Löser inte detta problemet kan det vara nödvändigt med distanser mellan fastighetsbox och vägg. Se till att huvuddörren går enkelt och smidigt att öppna. Om den kärvar, testa först att lossa något på skruvar och muttrar i fastighetsboxens upphängning. Löser inte detta problemet kan det vara nödvändigt med distanser mellan fastighetsbox och vägg. 6. Från varje fastighetsbox undersida löper en nätverkskabel ut. Koppla in denna i medföljande PoE-adapter och anslut adapter till strömuttag och nätverkskabel. 6. Från fastighetsboxens undersida löper en RS485- kabel ut, som ska anslutas till läsaren. Seriekoppla alla fastighetsboxar förutom den som ska anslutas till läsare. En och samma läsare kan hantera upp till 30 stycken fack. 7. Montera läsaren enligt läsarens specifika Läsare från annan leverantör! monteringsanvisningar och koppla sedan samman fastighetsboxen med läsaren. Fastighetsboxen strömförsörjs genom läsaren. Läsare från annan leverantör

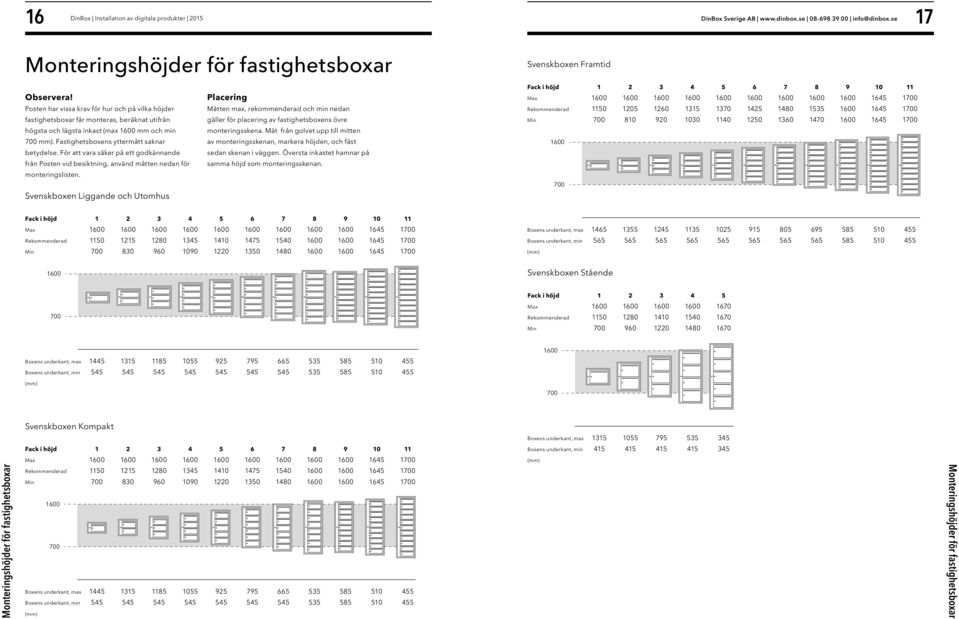

9 16 17 Monteringshöjder för fastighetsboxar Svenskboxen Framtid Observera! Posten har vissa krav för hur och på vilka höjder fastighetsboxar får monteras, beräknat utifrån högsta och lägsta inkast (max 1600 mm och min 700 mm). Fastighetsboxens yttermått saknar betydelse. För att vara säker på ett godkännande från Posten vid besiktning, använd måtten nedan för monteringslisten. Svenskboxen Liggande och Utomhus Placering Måtten max, rekommenderad och min nedan gäller för placering av fastighetsboxens övre monteringsskena. Mät från golvet upp till mitten av monteringsskenan, markera höjden, och fäst sedan skenan i väggen. Översta inkastet hamnar på samma höjd som monteringsskenan. Fack i höjd Max Rekommenderad Min Fack i höjd Max Rekommenderad Min Boxens underkant, max Boxens underkant, min (mm) 1600 Svenskboxen Stående 700 Fack i höjd Max Rekommenderad Min Boxens underkant, max Boxens underkant, min (mm) Monteringshöjder för fastighetsboxar Svenskboxen Kompakt Fack i höjd Max Rekommenderad Min Boxens underkant, max Boxens underkant, min (mm) Boxens underkant, max Boxens underkant, min (mm) Monteringshöjder för fastighetsboxar

10 18 19 Integration i nätverk Exempel (om nätverket inte stöder DCHP) Nätverkskrav DinBox elektroniska enheter kräver ett nätverk med koppling till internet. Fast uppkoppling rekommenderas, men 3G- eller 4G-förbindelser fungerar också. På det lokala nätverket måste det finnas DHCP. Nätverk med enbart statiska IP utan DHCP stöds för närvarande ej. Det behövs inga inkommande portar öppna på nätverkets brandvägg. Utåtgående port 80 måste vara öppen för de digitala produkterna. De kommer enbart att kontakta servern boenderegistret.se för att få data. Om ingen DNS finns innanför brandväggen bör även utåtgående port 53 vara öppen. Normal konfiguration (DHCP) DHCP finns i nätverket IP / Netmask / Gateway / DNS tilldelas automatiskt Inga inkommande portar behöver öppnas Om inte utåtgående port 80 är öppen behöver den öppnas för att nå boenderegistret.se Statisk IP (Ingen DHCP finns på det lokala nätverket) Våra enheter behöver DHCP för att fungera. Lösningen är att sätta upp ett subnät på en ny lokal router. Den konfigureras som följande: Mot enheterna DHCP DNS (Behöver bara kunna lösa boenderegistret.se) Gateway sätts till den nya routern För att även förhindra obehörig åtkomst till nätverket via routerns portar, skulle följande åtgärder även kunna genomföras i routerns brandvägg: Filtrera så bara enheternas MAC-adresser accepteras. Släpp bara igenom utåtgående port 80. Filtrera även så bara trafik till boenderegistret.se kommer fram Ert nätverk (Fast IP) Boenderegistret.se Internet Router och brandvägg Lägenhet Lägenhet Befintligt nät IP range: * Netmask: Router/Brandvägg: Öppna portar: Utåtgående port 80 för DNS: Ny router Utåt (mot nätverk) IP: Netmask: Gateway: DNS: Inåt (mot DinBox enheter) IP range: * Intern IP ny router: DHCP som ger: Gateway / DNS: Netmask: MAC filtering och IP-tilldelning: BC:C1:68:00:00:01» BC:C1:68:00:00:02» BC:C1:68:00:00:03» DNS, antingen generisk som får data från extern DNS eller specifik som bara löser boenderegistret.se Mot ert nät Den nya routern konfigureras till fast IP / normal netmask och gateway Brandväggen behöver släppa igenom utåtgående trafik på port 80 från den nya routern Router och brandvägg Integration i nätverk Subnet (DHCP) Fastighetsbox Passersystem Wallpad Exempel

11 20 DinBox Installation av digitala produkter 2015 Specifikationer Digital fastighetsbox Antal användare 1-18 Strömförsörjning 15 V DC 1 A via anpassad PoE Nätverk Ethernet 10/100 Mbps Kortläsare NFC (mifare typ A 13,56 MHz) Driftstemperatur -20 till +60 C Passerläsare Antal användare Oändligt Strömförsörjning 15 V DC 1 A via anpassad PoE Nätverk Ethernet 10/100 Mbps Kortläsare NFC (mifare typ A 13,56 MHz) Driftstemperatur -20 till +60 C Elektroniskt lås Typ Solenoid Aktiv öppningstid 5-7 s Strömförsörjning 12 V 250 ma Driftstemperatur -20 till +60 Spolresistans 55 Ohm vid +20 Anpassad PoE Adapter Input V AC 50/60 Hz Output 15 V 1 A Kablage RJ45, Ethernetkabel Cat5 eller högre Driftstemperatur -20 till +60 C Vikt ca 0,1 kg Mått (BxHxD) 83 x 47 x 69 mm Material Polykarbonat Färg Svart Wallpad Skärmstorlek 21,5 Display Backlight LED Upplösning 1920 x 1080 Strömförsörjning PoE (IEEE803at) över nätverkskabel Nätverkskablage RJ45, ethernetkabel Cat5 eller högre Effekt Max 30 W Driftstemperatur -20 till +60 C Läsavstånd ca 5 cm Vikt 8 kg Mått (BxHxD) 515 x 373 x 60 mm Material Plåt Färg Svart Specifikationer
