1 Quick Installation Guide English 繁 中 簡 中 日 本 語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska SD8111/SD8121 H x Zoom Day&Night 3D Noise Reduction

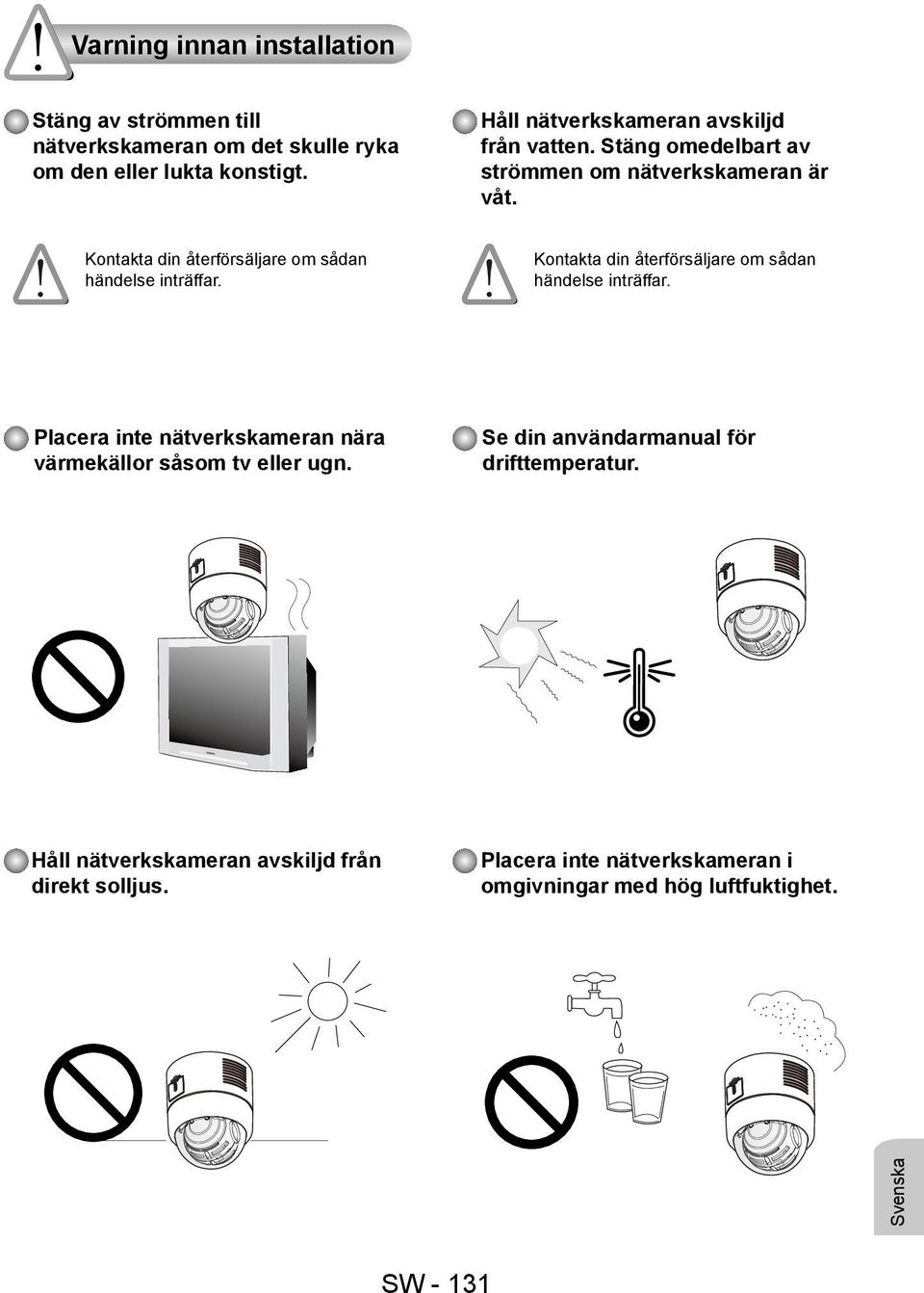

2 Varning innan installation Stäng av strömmen till nätverkskameran om det skulle ryka om den eller lukta konstigt. Håll nätverkskameran avskiljd från vatten. Stäng omedelbart av strömmen om nätverkskameran är våt. Kontakta din återförsäljare om sådan händelse inträffar. Kontakta din återförsäljare om sådan händelse inträffar. Placera inte nätverkskameran nära värmekällor såsom tv eller ugn. Se din användarmanual för drifttemperatur. Håll nätverkskameran avskiljd från direkt solljus. Placera inte nätverkskameran i omgivningar med hög luftfuktighet. Svenska SW - 131

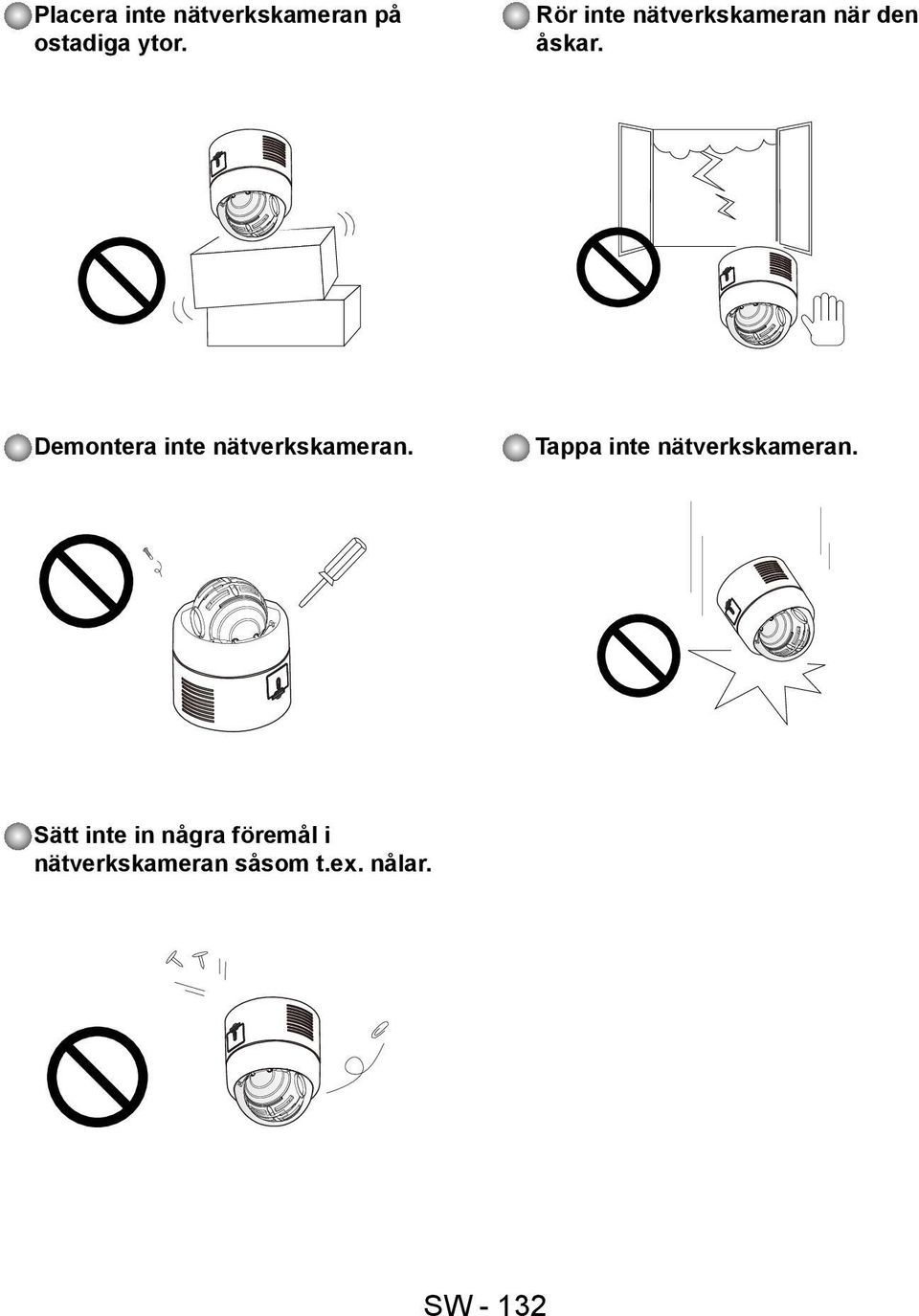

3 Placera inte nätverkskameran på ostadiga ytor. Rör inte nätverkskameran när den åskar. Demontera inte nätverkskameran. Tappa inte nätverkskameran. Sätt inte in några föremål i nätverkskameran såsom t.ex. nålar. SW - 132

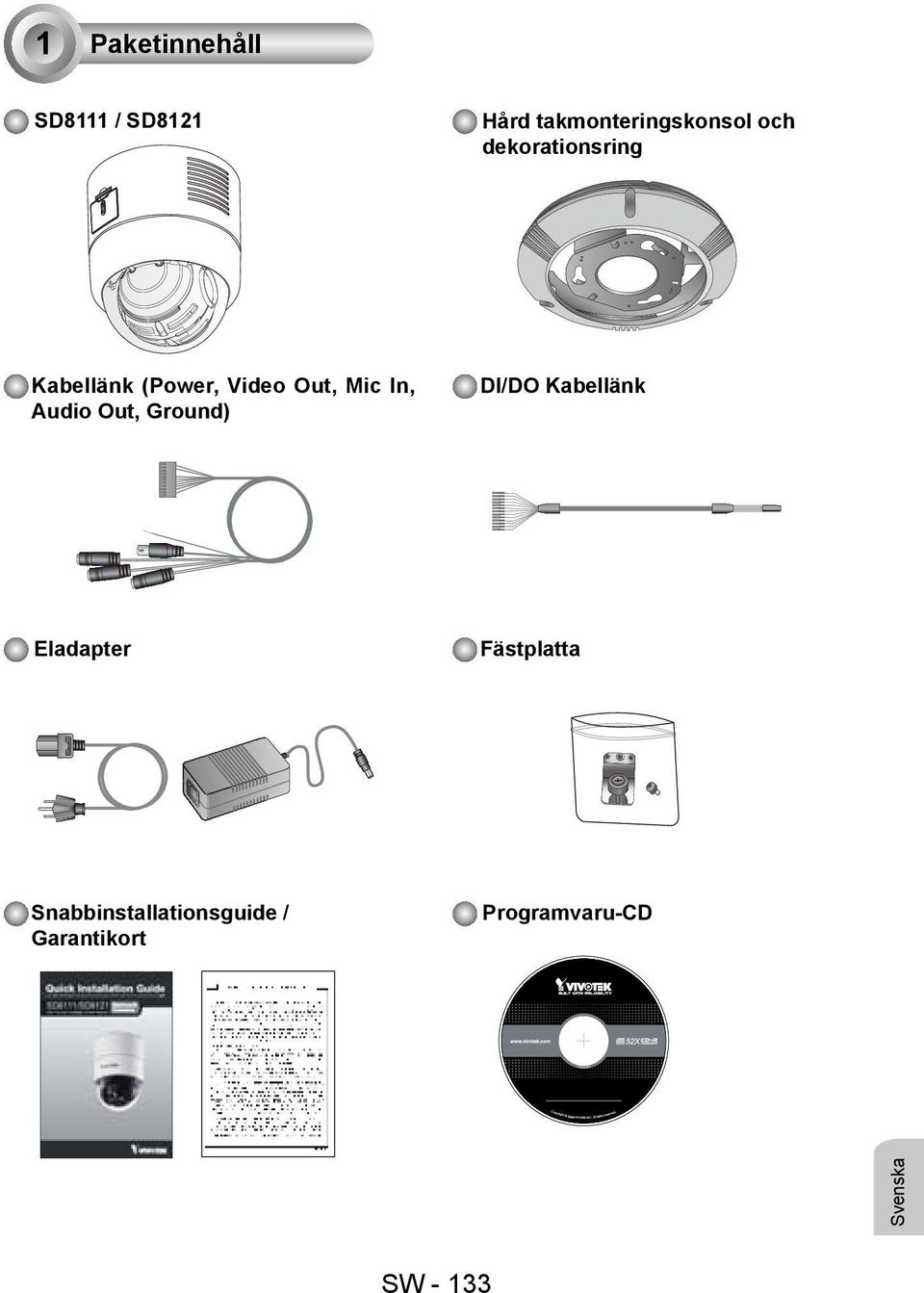

4 G 1 Paketinnehåll SD8111 / SD8121 Hård takmonteringskonsol och dekorationsring Kabellänk (Power, Video Out, Mic In, Audio Out, Ground) DI/DO Kabellänk Eladapter Fästplatta Snabbinstallationsguide / Garantikort Programvaru-CD Svenska SW - 133

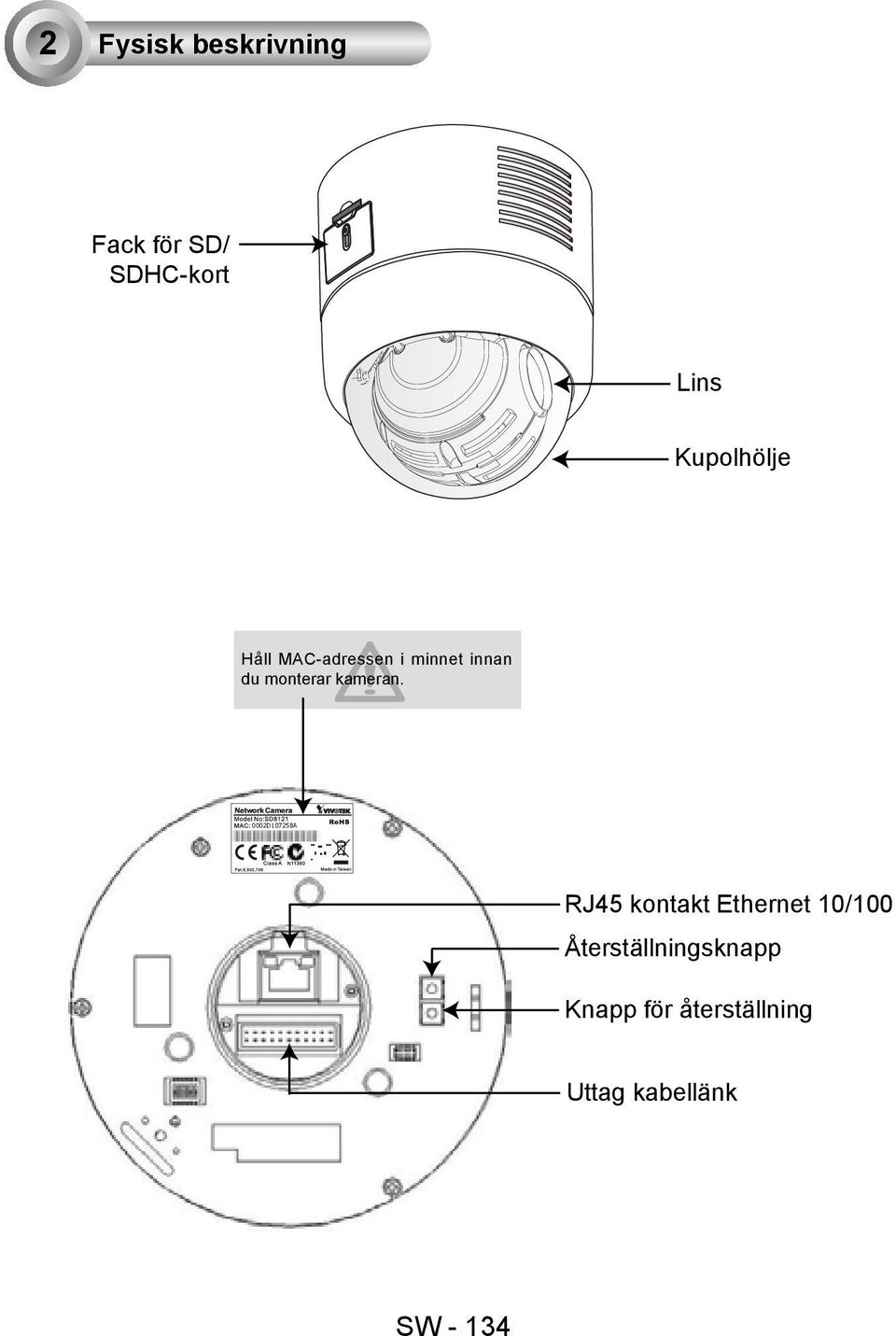

5 2 Fysisk beskrivning Fack för SD/ SDHC-kort Lins Kupolhölje Håll MAC-adressen i minnet innan du monterar kameran. RJ45 kontakt Ethernet 10/100 Återställningsknapp Knapp för återställning Uttag kabellänk SW - 134

6 3 Installation av hårdvara Följ stegen nedan för att fästa nätverkskameran i taket: 1. Koppla loss dekorationsringen från takmonteringskonsolen. 2. Justera de tre hålen på monteringskonsolen, markera skruvarnas placering i taket. 3. Borra tre hål i taket och slå in skruvankarna i hålen med en hammare. 4. Fäst monteringskonsolen med tre skruvar Svenska SW - 135

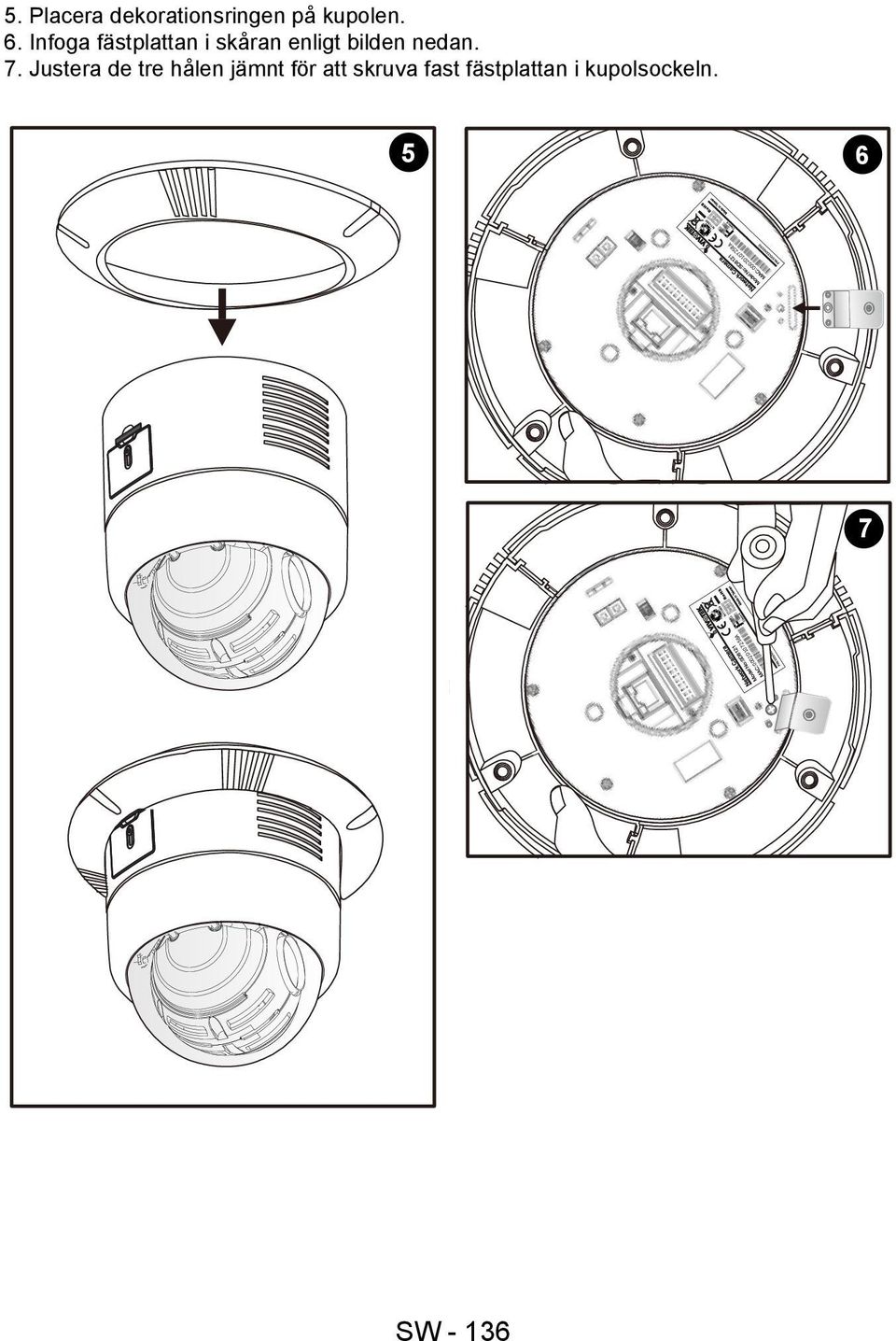

7 5. Placera dekorationsringen på kupolen. 6. Infoga fästplattan i skåran enligt bilden nedan. 7. Justera de tre hålen jämnt för att skruva fast fästplattan i kupolsockeln SW - 136

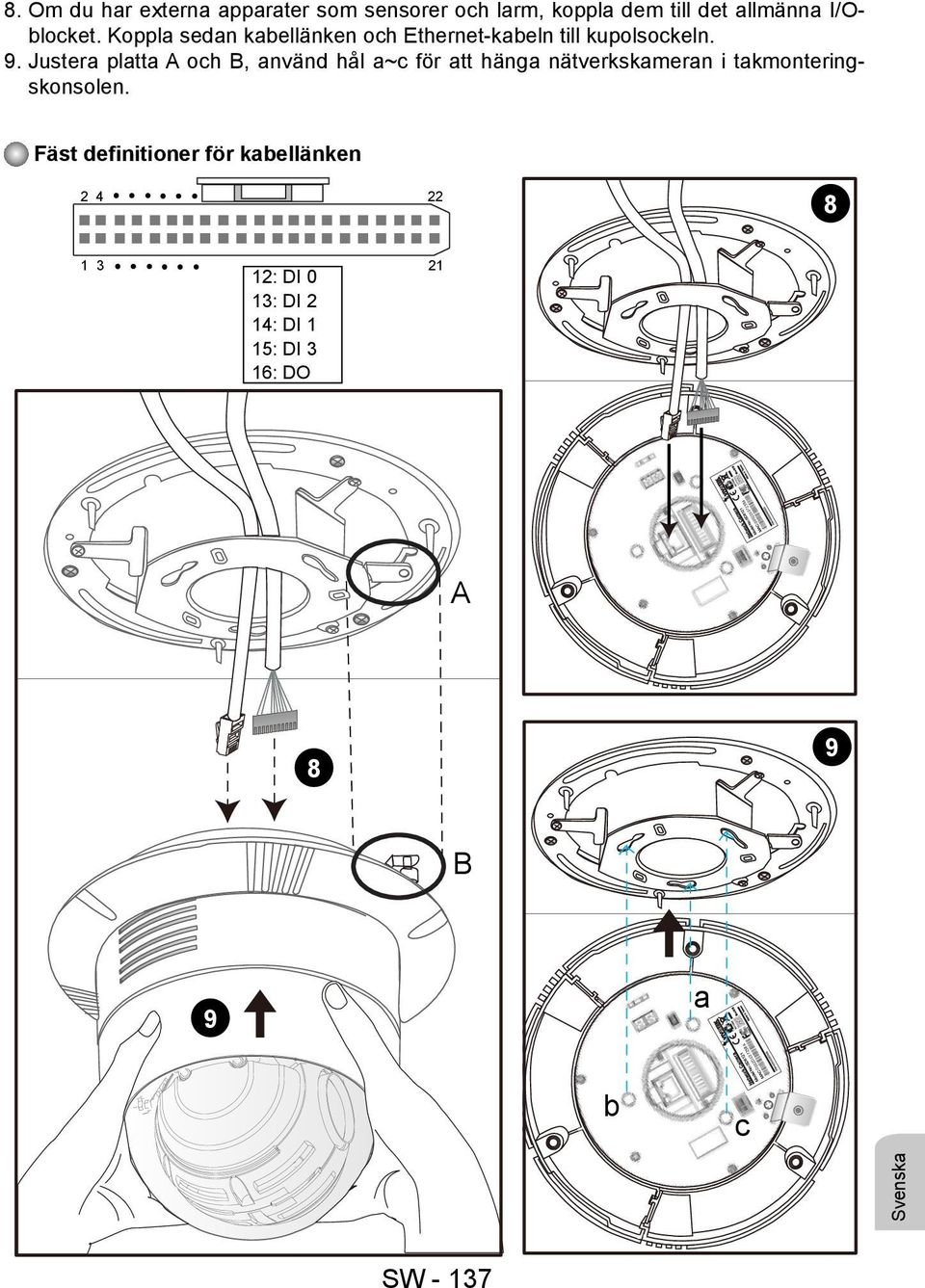

8 8. Om du har externa apparater som sensorer och larm, koppla dem till det allmänna I/Oblocket. Koppla sedan kabellänken och Ethernet-kabeln till kupolsockeln. 9. Justera platta A och B, använd hål a~c för att hänga nätverkskameran i takmonteringskonsolen. Fäst definitioner för kabellänken : DI 0 13: DI 2 14: DI 1 15: DI 3 16: DO 21 A 8 9 B 9 a b c Svenska SW - 137

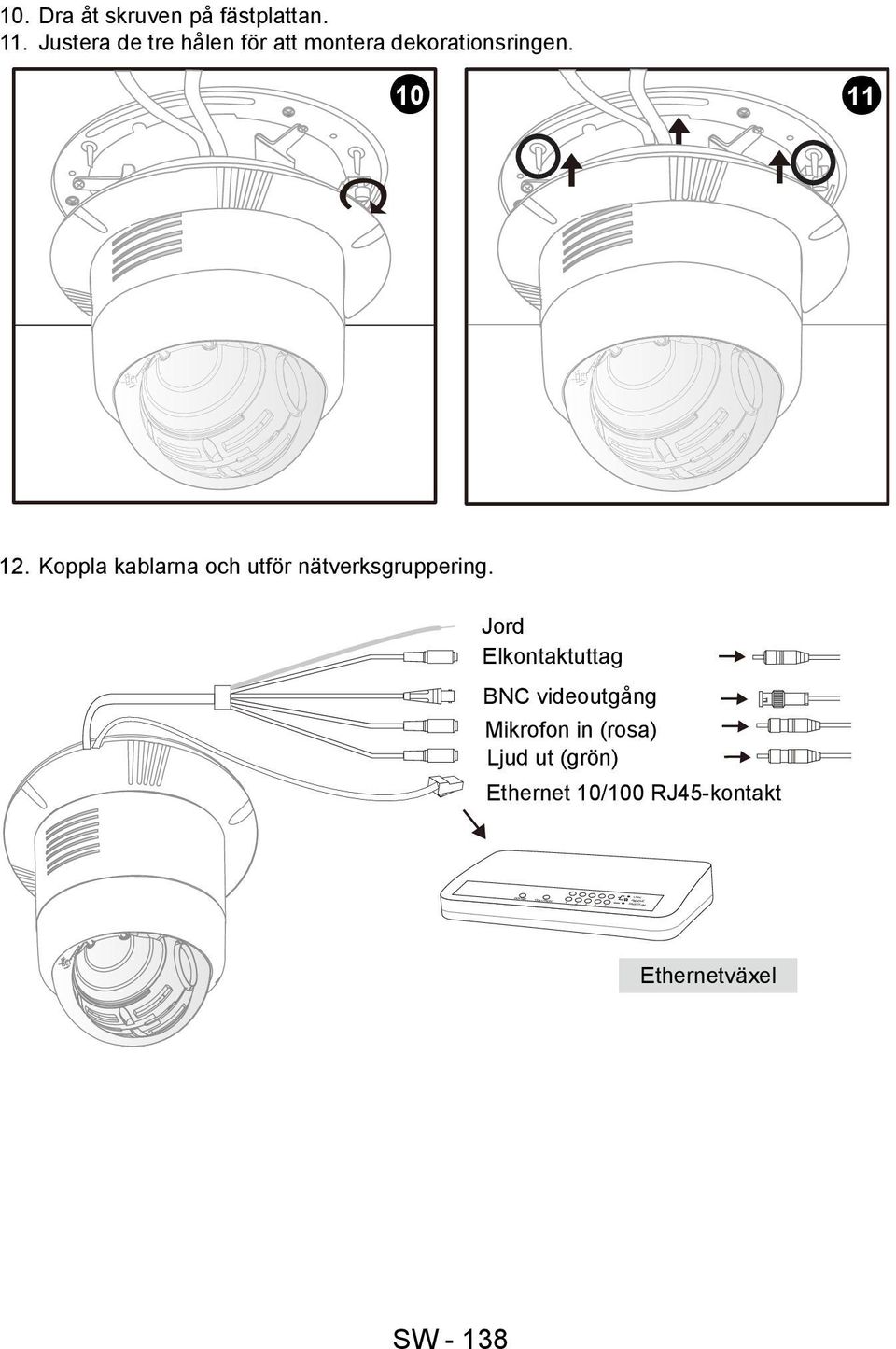

9 POWER COLLISION LINK RECEIVE PARTITION 10. Dra åt skruven på fästplattan. 11. Justera de tre hålen för att montera dekorationsringen Koppla kablarna och utför nätverksgruppering. Jord Elkontaktuttag BNC videoutgång Mikrofon in (rosa) Ljud ut (grön) Ethernet 10/100 RJ45-kontakt Ethernetväxel SW - 138

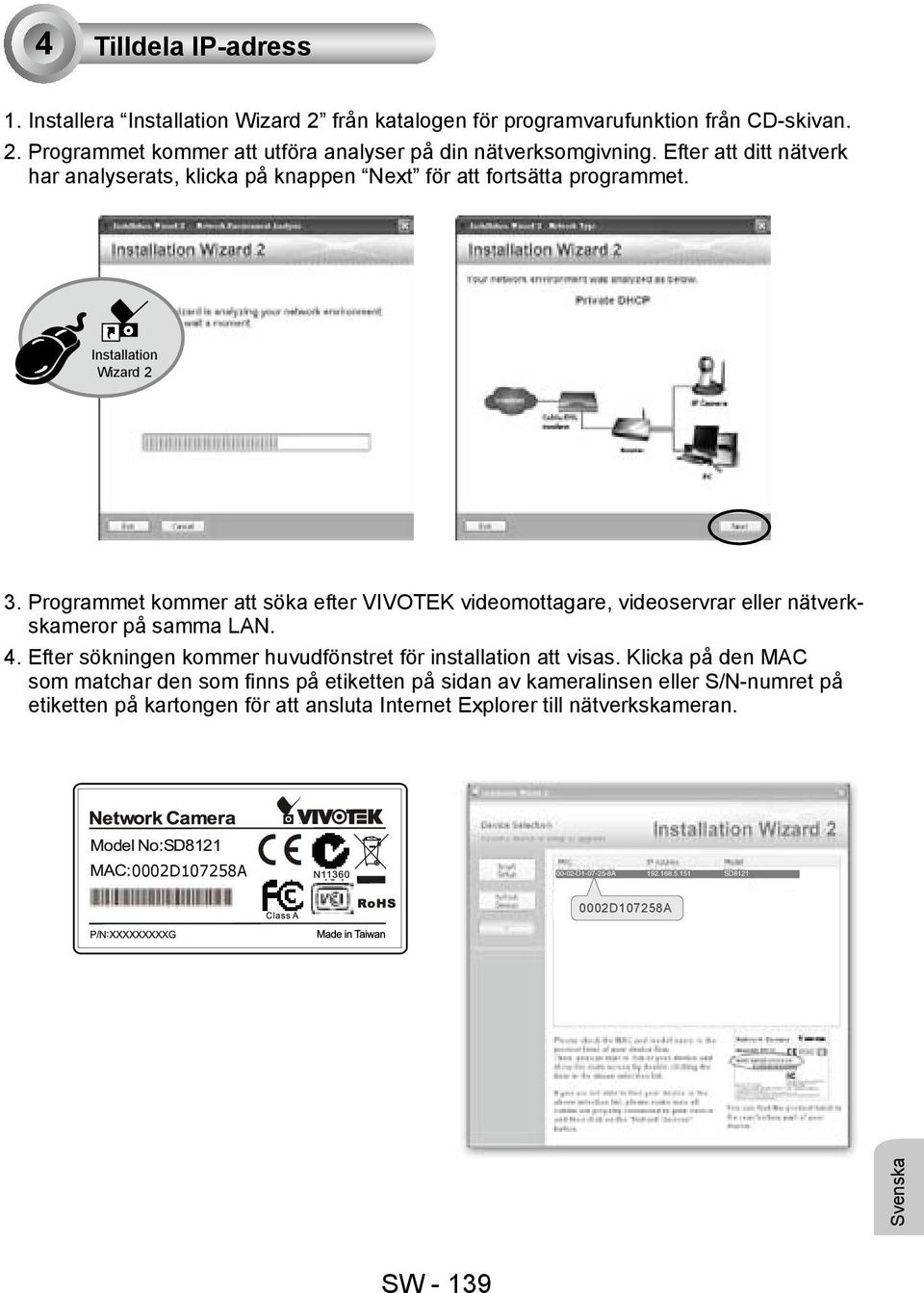

10 4 Tilldela IP-adress 1. Installera Installation Wizard 2 från katalogen för programvarufunktion från CD-skivan. 2. Programmet kommer att utföra analyser på din nätverksomgivning. Efter att ditt nätverk har analyserats, klicka på knappen Next för att fortsätta programmet. Installation Wizard 2 3. Programmet kommer att söka efter VIVOTEK videomottagare, videoservrar eller nätverkskameror på samma LAN. 4. Efter sökningen kommer huvudfönstret för installation att visas. Klicka på den MAC som matchar den som finns på etiketten på sidan av kameralinsen eller S/N-numret på etiketten på kartongen för att ansluta Internet Explorer till nätverkskameran D A SD8121 Svenska SW - 139

11 5 Klar att använda 1. Anslut till nätverkskameran från Internet. 2. Få livevideor via webbläsaren eller inspelningsprogram. 2010/06/09 10:25:23 Den medföljande skruvmejseln är specifikt utformad för att passa lockskruvarna. Släng inte bort den om du kommer att behöva justera linsen senare. SW - 140

12 P/N: G Ver.1.0 Copyright c 2010 VIVOTEK INC. All rights reserved.
