1 Quick Installation Guide English 繁 中 簡 中 日 本 語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska Central Management Software

2 Förpackningens innehåll Progamvaru-CD Snabbinstallationsguide Nyckeldongle Innehåll VAST-installation 145 Installera VAST-mjukvaran 145 Konfiguration av VAST LiveClient 147 Aktivera VAST LiveClient 147 VAST LiveClient användargränssnitt 147 Lägga till enheter 148 Lägga till understationer 150 Konfiguration av VAST Playback 152 Aktivera VAST Playback 152 VAST Playback användargränssnitt 152 Visa inspelad video 153 SW - 144

3 VAST-installation Installera VAST-mjukvaran 1. Kör VAST_Setup.exe på datorn och ange plats för installation av programmet. 2. Välj de funktioner som ska installeras och klicka sedan på Nästa för att gå vidare. Klientapplikationer Serverapplikation 3. Ange användarnamn och lösenord för VAST-servern. Svenska SW - 145

4 a. VAST-servern lagrar som standard sparade mediafiler under c:\recording. Klicka på Bläddra för att byta sökväg om data ska sparas i en annan sökväg. Klicka sedan på Nästa för att gå vidare. b. Vänta tills installationsprocessen avslutats och klicka sedan på Stäng för att avsluta installationsprogrammet. SW - 146

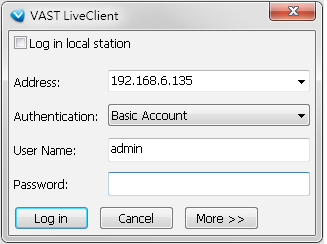

5 Konfiguration av VAST LiveClient Aktivera VAST LiveClient 1. Efter installationen, kör VAST LiveClient-programmet. 2. Ange VAST-serverns IP-adress, användarnamn, lösenord och kommunikationsport. 3. Klicka på Login för att visa övervakningsfönstret. VAST LiveClient användargränssnitt C B A E F D G A. Menyfält B. Snabbåtkomstfält C. Träd för hierarkisk hantering D. Kamerakontrollpanel E. Statuspanel F. Fönster för live videoövervakning G. Händelsefönster Svenska SW - 147

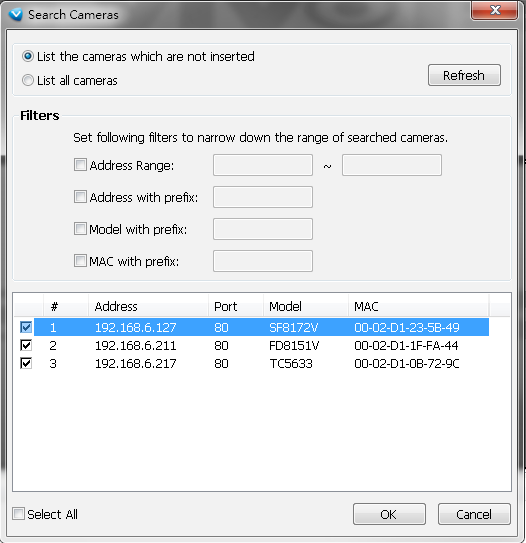

6 Lägga till enheter Välj en kanal från hierarkihanteringsträdet; klicka på Konfiguration > Kamerahantering > Batch-infogningskamera i menyfältet (eller högerklicka på målstationen och välj sedan Kamerahantering > Batch-infogningskamera). Fönstret för Batch-infogning visas. a a. Klicka på Sök för att öppna fönstret Sök kamera. b. Du kan välja att söka efter "alla kameror" eller "kameror som inte är infogade" genom att göra markeringscirklar överst. c. Du kan även ange sökvillkoren med följande kriterier: IP-område: Ange ett område för IP-adresser (i klass C-prickat decimalmeddelande) för att förminska listan; IP med prefix: Skriv in prefixet för IP-adressen för att förminska listan. Modell med prefix: Användaren kan skriva in en del av modellnamnet eller hela modellnamnet för kamerorna för att förminska sökningen. c d b SW - 148

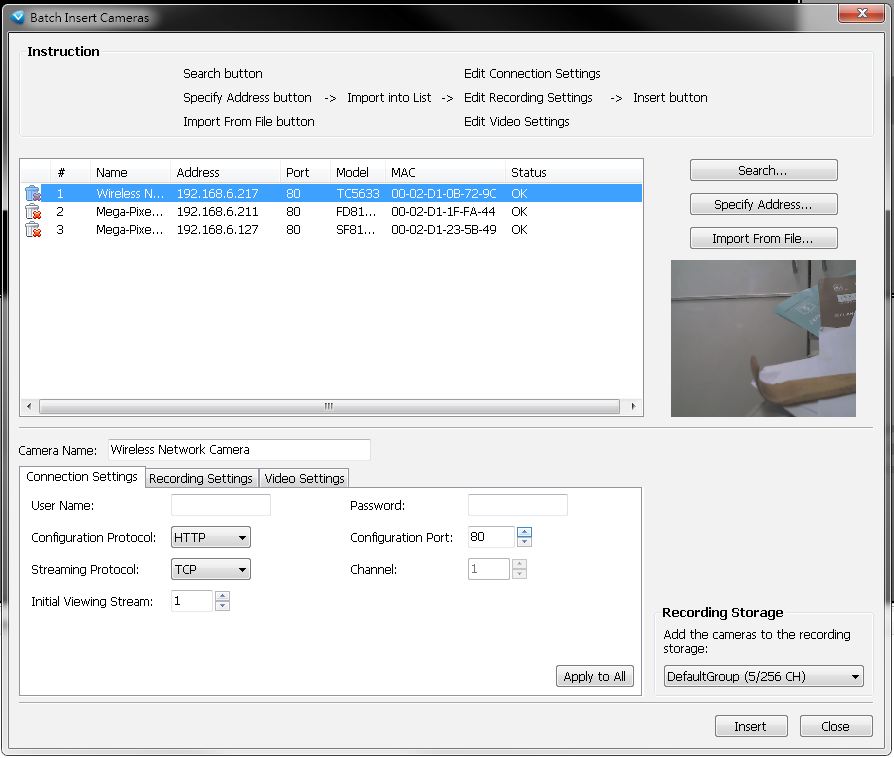

7 När sökningen har filtrerats, kan du välja kamerorna en i taget genom att enkelklicka eller välja Markera allt för att lägga till dem i batch-infogningslistan. Klicka sedan på OK för att slutföra sökningen. d. När sökningen har filtrerats, kan du välja kamerorna en i taget genom att enkelklicka eller välja Markera allt för att lägga till dem i batch-infogningslistan. Klicka sedan på OK för att slutföra sökningen. e. Alla markerade kameror visas på batch-infogningslistan med därtill hörande information och anslutningsstatus. När du klickar på en kamera visas en live-vy på höger sida där du identifierar kamerorna i listan. Om du vill ta bort en kamera från listan klickar du på ikonen för papperskorgen för att radera den. e f f. Längst ned i fönstret finns ett fält där du kan modifiera kamerainställningarna inklusive Anslutningsinställningar och Inspelningsinställningar. Du kan verkställa de nya inställningarna för varje kamera i listan, eller klicka på Verkställ för alla för att verkställa samma konfigurationer för alla kameror. För mer information om anslutningsinställningar och inspelningsinställningar, se bruksanvisningen. Svenska SW - 149

8 g. Klicka på Avsluta för att stänga kamerahanteringsfönstret och återgå till övervakningsfönstret. h. När du återgått till huvudfönstret kommer du att finna att de nyligen infogade enheterna visas under stationen och levande video i videocellen. Lägga till understationer Med VAST-servern kan du konstruera ett hierarkiskt hanteringssystem genom att lägga till fler understationer till rotstationen. Reläinställningar Innan du lägger till en understation, följ nedanstående instruktioner för aktivering av understationens Reläinställningar. Fönstret för reläinställningar öppnas. Markera Tillåt reläanslutning och ange ett lösenord. Klicka sedan på OK för att aktivera inställningarna. SW - 150

9 Infoga understationer Välj en station i det hierarkiska hanteringsträdet. Klicka på Konfiguration > stationshantering i menyfältet (eller högerklicka på målstationen och välj sedan stationshantering). Stationshanteringsfönstret öppnas. a d c d b f a. Ange IP-adressen och lösenordet (definieras in i Reläinställningar). b. Du kan också klicka på Sök Station för att söka efter alla VAST och ST7501-servrar på LAN:et. c. Klicka på Räkna upp understationer hierarkiskt för att ta reda på om det finns några understationer under den. d. Klicka på Infoga för att lägga till understationen till målstationen. Understationen visas i det hierarkiska hanteringsträdet. e. Lägg till flera understationer till målstationen genom att upprepa ovanstående steg. f. När du är klar, klicka på Stäng för att stänga fönstret för stationshantering och återgå till huvudfönstret. g. När du återgått till huvudfönstret kommer du att finna att de nyligen infogade stationerna visas i det hierarkiska hanteringsträdet. Svenska SW - 151

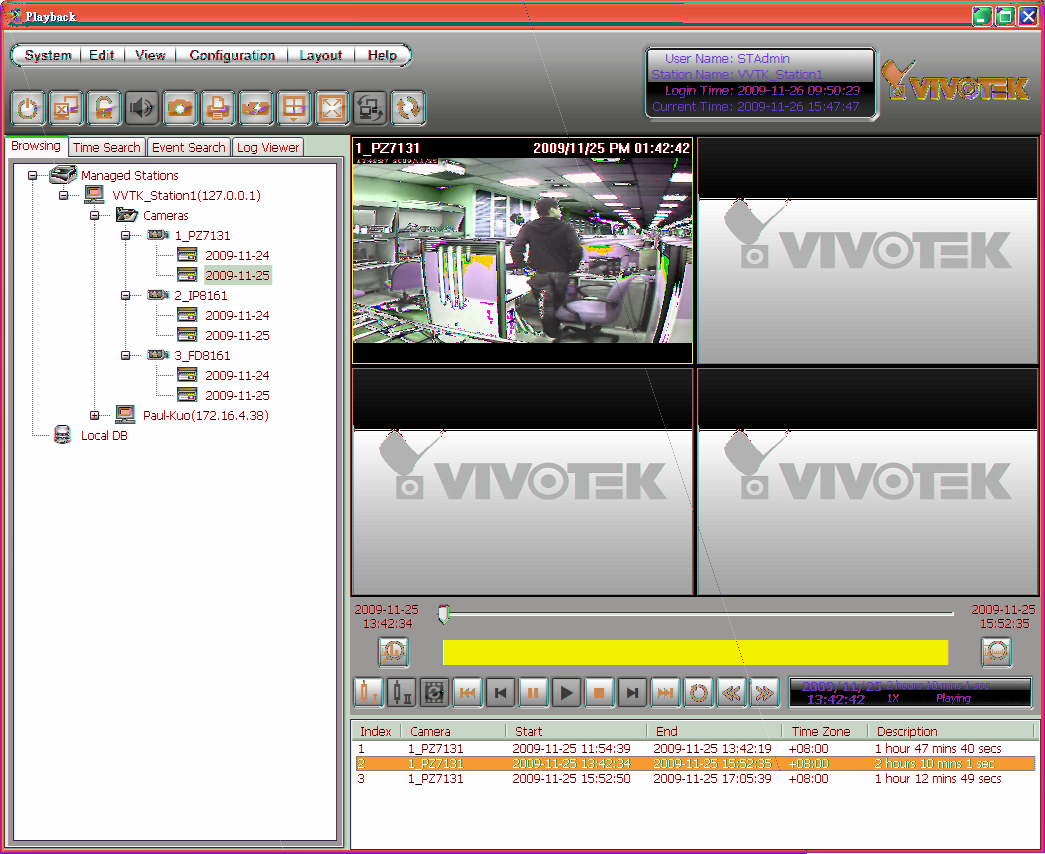

10 Konfiguration av VAST Playback Aktivera VAST Playback 1. Efter installationen, kör VAST Playback-programmet. 2. Ange VAT-serverns IP-adress, användarnamn, lösenord och kommunikationsport. 3. Klicka på Login för att öppna visningsfönstret. VAST Playback användargränssnitt A B C D E A. Menyfält B. Snabbåtkomstfält C. Sökpanel (bläddra/tidssökning/händelsesökning/loggvisning) D. Statuspanel E. Visningsfönster för sparade videor F. Spela kontrollpanel G. Lista över videoklipp F G SW - 152

11 Visa inspelad video 1. På bläddringssidan, högerklicka på en station, enhet eller datumpost och klicka på Uppdatera för att visa de sparade videoklippen. Du kan också använda flikmenyer för att söka efter inspelade videoklipp via Tid, Händelse, Bokmärkesmenyer etc. 2. Klicka på en datumpost i det hierarkiska hanteringsträdet. Motsvarande inspelade videoklipp visas i listan över videoklipp. Dubbelklicka på ett videoklipp eller dra och släpp det på en av videocellerna. Svenska SW - 153

12 3. För att granska alla videoklipp sparade på samma datum, välj ett datum och dra och släpp det sedan på en av videocellerna. SW - 154
