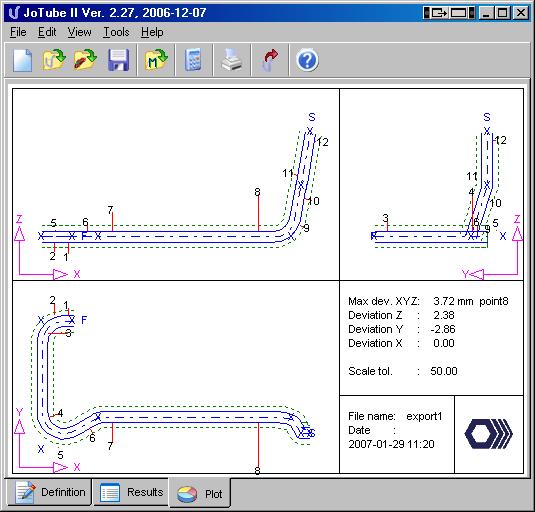

1 JoTube2 Bruksanvisning 1(14) JoTube2 Version 2.27 Bruksanvisning

2 JoTube2 Bruksanvisning 2(14) Användning av JoTube2 Installation Kör programmet SETUPJoTube2.exe från installationsskivan (diskett eller CD) och välj var programmet skall installeras (C:\<programfiler>\CEJ\JoTube2 anges som förslag).

3 JoTube2 Bruksanvisning 3(14) Inställningar

4 JoTube2 Bruksanvisning 4(14) Start

5 JoTube2 Bruksanvisning 5(14) Arbetsgång Metrolog/JoWin KALIBRERA Börja med att kalibrera lämpliga mätspetsar. MÄT Sedan är det dags att mäta röret. Följ nedanstående namnsättningsregler (kolumnen Namn). Lägg också noga märke till kolumnen Exportera och se till att alla relevanta värden är märkta för export (och bara dessa!). Typ Namn Beskrivning Exportera Plan STARTPLN Startplan - Plan ENDPLN Slutplan - Cirkel Cirkel P1, Q1 Pn, Qn E1 Em Två cirklar på varje segment av röret Valfritt antal extra cirklar för formutvärdering DIAM, X, Y, Z DIAM, X, Y, Z KONSTRUERA Fortsätt med att konstruera alla resultat. Typ Namn Beskrivning Exportera Linje LINE1 Linje för segment n - LINEn-1 Pi Qi Punkt INT1 Första skärningspunkt X, Y, Z Punkt INT2 INTn-1 STARTPLN LINE1 Skärningspunkter LINEi-1 LINEi Punkt INTn Sista skärningspunkt LINEn-1 ENDPLN X, Y, Z X, Y, Z

6 JoTube2 Bruksanvisning 6(14) DEFINIERA GRUNDDATA Slutligen definierar du nominella värden inför rörutvärderingen. Var noga med att alla dessa definitioner refererar till CAD-uppriktningen. Typ Namn Beskrivning Exportera Cirkel DATA Diameter, diametertolerans X-tol: Total rörtolerans - Y-koord: 0 ej MMC 1 MMC Z-koord: 1 version Punkt INT1 INTn Nominella skärningspunkter X, Y, Z X, Y, Z Cirkel R1 Rn Krökningsradie i skärningspunkt. OBS: Definiera cirklar med Radie = krökningsradien, Exportera inte diametern! RAD UPPRIKTA Dessutom krävs förstås en uppriktning, och eventuellt extra mätningar för denna. Uppriktningen behöver inte exporteras. Enklast gör man uppriktning med Uppriktning --> Bästanpassning i Metrolog och väljer alla skärningspunkterna för anpassningen. UTVÄRDERA RÖRET I JoTube2 Utvärdering av röret görs genom att: - exportera data till textfil (ex: Pelle1.txt) - starta JoTube2 - File --> Convert from JoWin, öppna ovan nämnda fil. Alternativt kan JoTube2 startas inifrån Metrolog/JoWin med startparametrar: - exportera data till textfil (ex: C:\Temp\Pelle1.txt), kör kommandot C:\CEJ\JoTubeII\JoTube2.exe C:\Temp\Pelle1.txt 3. Det sista argumentet anger hur länge JoTube2 skall sova innan filen blir läst, för att lösa problem med att Metrolog/JoWin startar programmet innan filen är färdigskriven.

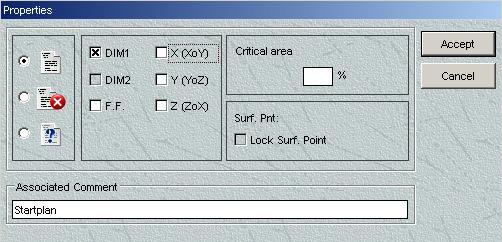

7 JoTube2 Bruksanvisning 7(14) Tänk på: Antalet decimaler som tas med i exportfilen är samma som vid visning på skärmen i Metrolog/JoWin. Om visningen är inställd på två decimaler, bör den ökas till minst tre vid exporten, för att undvika ackumulerade avrundningsfel. Export från Metrolog/JoWin För att få Metrolog/JoWin att exportera exakt det man vill ha måste man markera varje element-mått som skall vara med i exporten (det är samma kryss- och bockrutor som används för att markera vad som skall vara med i utskriften). Detta kan antingen göras i arbetsbladet eller i mätprogrammet. I arbetsbladet: I mätprogrammet: Högerklicka den programrad som definierar/mäter ett element, och välj Egenskaper i menyn: och fyll i önskade fält:

8 JoTube2 Bruksanvisning 8(14) I slutet av mätprogrammet skall sedan själva exporten programmeras. Välj Arkiv/Exportera och fyll i önskat filnamn. Glöm inte att välja rätt typ av export ASCII (*.txt):

9 JoTube2 Bruksanvisning 9(14) Filer exporterade med denna metod skall läsas in i JoTube2 med menyvalet Convert from JoWin (eller snabbknappen ).

10 JoTube2 Bruksanvisning 10(14) Arbetsgång PCDMIS Se även exempelprogrammet RÖRMÄT.PRG KALIBRERA Börja med att kalibrera lämpliga mätspetsar. UPPRIKTA Först måste en uppriktning göras, t.ex. på ett ändplan + cirkel i änden (Det beror förstås på ritning/underlag hur uppriktningen skall gå till). MÄT Sedan är det dags att mäta röret. Följ nedanstående namnsättningsregler (kolumnen Namn). Lägg också noga märke till kolumnen Exportera och se till att alla relevanta värden är märkta för export (och bara dessa!). Typ Namn Beskrivning Plan STARTPLN Startplan Plan ENDPLN Slutplan Cirkel MP1 Två cirklar på varje segment av röret Cirkel MPm ME1 MEm Valfritt antal extra cirklar för formutvärdering KONSTRUERA Fortsätt med att konstruera alla resultat. Typ Namn Beskrivning Linje LINE1 LINEn-1 Linje för segment n MPi1 MP2, MP3 MP4, osv. Punkt CINT1 Första skärningspunkt Punkt CINT2 CINTn-1 STARTPLN LINE1 Skärningspunkter LINEi-1 LINEi Punkt CINTn Sista skärningspunkt LINEn-1 ENDPLN

11 JoTube2 Bruksanvisning 11(14) DEFINIERA GRUNDDATA Slutligen definierar du nominella värden inför utvärderingen. Var noga med att alla dessa definitioner refererar till CAD-uppriktning. Typ Namn Beskrivning Cirkel CDATA Diameter, diametertolerans X-tol: Total rörtolerans Y-koord: 0 ej MMC 1 MMC Cirkel CR1 CRn Krökningsradie i skärningspunkt. OBS: Definiera cirklar med Radie = krökningsradien, Utvärdera inte diametern! UTVÄRDERA ALLA RESULTAT SOM SKALL EXPORTERAS Sedan måste du skapa utvärderingar för alla data som skall exporteras (annars kommer de inte med i exporten). Typ Namn Beskrivning DIAM X Y Z (för alla MPn) Pn MPn, diameter X Y Z X Y Z (för alla CINTn) RAD (för alla CRn) DIAM X Y INTn Rn DATA CINTn, X Y Z CRn, radie CDATA, diameter X Y

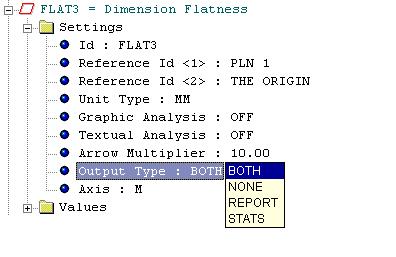

12 JoTube2 Bruksanvisning 12(14) UTVÄRDERA RÖRET I JoTube2 Utvärdering av röret görs genom att: Exportera data till textfil (ex: Export.txt) med hjälp av BASIC-skriptet FeatureExport.BAS. Detta görs genom att infoga en instruktion för BASIC-skript i PCDMIS-programmet. Den ser ut så här: Starta JoTube2 Välj File --> Convert from JoWin i menyn och öppna den exporterade textfilen. Alternativt kan JoTube2 startas inifrån PCDMIS med startparametrar: Export från PC-DMIS För att få PC-DMIS att exportera exakt det man vill ha måste man markera varje element-mått som skall vara med i exporten (det är samma information som används för att markera vad som skall vara med i utskriften/statistiken).

13 JoTube2 Bruksanvisning 13(14) Alla element med annan Output Type än NONE kommer med i exporten. Exportera automatiskt via programkod Genom att använda ett BASIC-skript kan man få exporten gjord inifrån ett PC-DMIS program. Skriptet heter FeatureExport.BAS och ingår i installationen av JoTube2. Det anropas i slutet på programmet, på följande sätt: Detta skript skapar en exportfil med samma format som JoWin, så man använder fortfarande menyvalet Convert from JoWin (eller snabbknappen ).

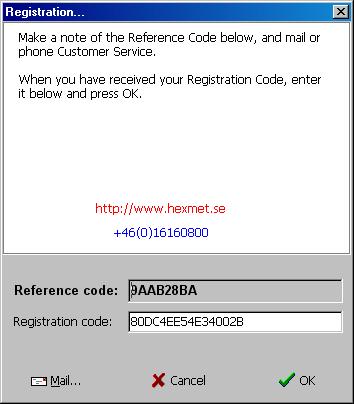

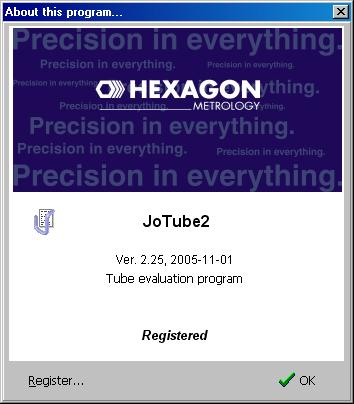

14 JoTube2 Bruksanvisning 14(14) Kopieringsskydd JoTube2 är kopieringsskyddat, och måste Registreras för att fortsätta fungera efter testperioden (60 dagar). För registreringen krävs ett referensnummer, som syns på skärmen när man tar fram registreringsbilden klicka på Hjälp-symbolen (frågetecknet) i verktygsraden, klicka på Register, och notera Reference code. Om datorn har fungerande e-postprogram, kan man klicka direkt på Mail-knappen, och få sina data ifyllda automatiskt, annars får man skriva av koden och maila eller ringa till leverantören. När man har fått sin registreringskod (Registration code) är det bara att ta fram ovanstående bild igen, och fylla i koden och klicka på OK. OBS: Registreringen är bara giltig på den dator där den gjordes! Om man flyttar programmet till en annan dator, eller byter ut hårddisk, nätverkskort etc. så slutar programmet att fungera, och måste registreras på nytt (Referenskoden ändras när datorn byts ut/förändras).
