Manual - MAFA Maflex. transportskruv. Läs noga igenom manualen innan arbetet påbörjas!

Transkript

1 Manual - MAFA Maflex transportskruv Pos Antal Beskrivning 8--8 Erik FA i Ängelholm AB Datum Ritad av Kontrollerad Läs noga igenom manualen innan arbetet påbörjas! Titel Reg. No Sist sparad Rev. Nr Sidor Maflex_SE_rev

2 Innehållsförteckning EU-överensstämmelseförklaring s. 3 Garanti s. 4 3 Säkerhetsföreskrifter för Maflexskruv s. 5 4 Drift och skötsel av skruv samt snäckväxelmotor s. 6 5 Att tänka på när man monterar en Maflex skruv s. 7 6 Montering av Maflex s Montering av överfyllnadsgivare typ EC 36-4 V s. 5 8 Kopplingsschema - snäckväxelmotor s Längder på centrumrör s. 9 Skruvanslutningar s. - Gavelfläns med ändlager s. Alternativa skruvlösningar s. 3

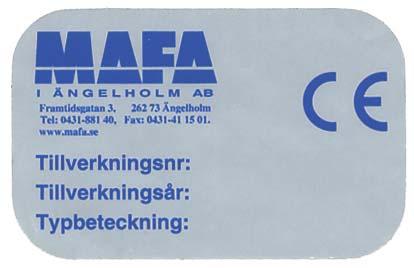

3 EU-Överensstämmelseförklaring Fabrikant: MAFA I ÄNGELHOLM AB Framtidsgatan 6 73 ÄNGELHOLM Tel: Fax: Förklarar härmed på eget ansvar, att levererad produkt: MAFA Maflex transportskruv som omfattas av denna försäkran, uppfyller de krav som ställs: I EG:s maskindirektiv enligt bestämmelserna i direktiv 98/37/EG. Detta förutsätter att utrustningen är monterad i överensstämmelse med manual och att den inkopplas på ett nät som överensstämmer med märkskylten på motorerna. Inbyggnadsdeklaration Ovannämnda produkt får ej tagas i drift förrän maskinen med vilken den har blivit införlivad i har blivit förklarad i överensstämmelse med Maskindirektivet och andra tillämpliga direktiv. Ängelholm den.../ För MAFA I ÄNGELHOLM AB: Ebeth Sandberg 3

4 Garanti Maflex skruvtransportör är endast avsedd för transport av djurfoder i mjöl-, korn- eller pelletsform, bränslepellets samt plast i pulver- eller granulerad form. Rekommenderad pellets diameter är 6-8 mm, pelletsen får dock ej överstiga 9 mm. Leverantören påtager sig inget ansvar för säkerhet och funktion om systemet används på annat sätt. Leverantören garanterar att denna vara är fri från fel vid leverans. Fel som uppstått under transport eller installation skall meddelas leverantören omedelbart. Ett års materialgaranti ingår enligt NL. Kostnader för garantifelsökning ersätts ej om kontakt ej tagits med leverantören före arbetets början. Garantin gäller ej för arbetskostnad och driftstopp, ej heller för fel uppkomna på grund av felaktig montering eller felaktigt handhavande, ej heller vid åsknedslag eller andra störningar i kraftnätet. Brukaren skall tillse att utrustningen installeras av behörig personal. Brukaren är ansvarig för anläggningens funktion samt är vid eventuell driftstörning skyldig att tillgodose transportbehovet på alternativt vis. MAFA påtar sig i sådana fall inget ansvar eller kostnader. Vid eventuella fel kontakta omg. din återförsäljare eller MAFA i Ängelholm AB. Vid reklamation skall alltid typ av produkt, inköpsdatum och order/fakturanummer anges. För att erhålla längsta livslängd samt att uppfylla säkehetskraven är det viktigt att följa manualen. 4

5 Säkerhetsföreskrifter för Maflexskruv Minst 85 mm slang eller fallrör skall monteras på alla öppna utlopp som är placerade lägre än 7 mm från golv. Dessa skall fästas med slangklämmor. Galler skall monteras i inloppstrattar om sådana används. Inlopp skall vara så placerade att man inte kan komma till roterande delar. Hemmabyggda förråd och inloppstrattar skall vara så konstruerade att man inte utan att använda verktyg kan öppna luckor och dörrar och där igenom komma i kontakt med skruvspiral eller andra roterande delar. Anläggningens elinstallation skall vara utförd, enligt EN 64-, av en behörig installatör. Slå ifrån och lås alltid arbetsbrytare innan arbete utförs på anläggningen. Varje motor skall vara försedd med arbetsbrytare. Ytterrör kombineras med olika storlekar på spiral beroende på användningsområde. Vanligast för bränslepellets är rör med innerrmått ca 9 mm samt spiral med yttermått 6 mm. MAFA Maflex, transportskruv, finns i flera olika utförande: Ytterhölje i följande dimensioner:. PVC 75 mm. PVC 9 mm 3. PET 9 mm Spiral i följande dimensioner:. Spiral med yttermått 6 mm. Spiral med yttermått 68 mm 5

6 Drift och skötsel av Maflexskruv samt snäckväxelmotor Skruvspiralen är anoljad för att förhindra rostangrepp under lagring och transport. Oljan gör spiralen sträv, varför skruven går tyngre tills oljan nötts bort och spiralen blivit polerad. Kör därför skruven med reducerad belastning till en början, dvs. fyll inte upp hela silon eller behållaren direkt. Provkör anläggningen med en mindre mängd som sedan kastas. Kör därefter igenom 5 kg material innan anläggningen slutgiltigt tas i drift. Kör aldrig med helt tom Maflexskruv. Efterdrag samtliga bultar ca en månad efter igångkörningen. Därefter skall anläggningen kontrolleras minst en gång per år. Tillse att motorer och elektriska utrustningar ej är belagda med damm. Blås bort eventuellt damm med tryckluft. OBS! Spola aldrig med vatten. Smörjning och underhåll på snäckväxel: Snäckväxlarna är vid leveransen fyllda med syntetolja och behöver därmed inte någon ytterligare tillsyn. Om växellådan tas ur bruk en längre tid i fuktig miljö, föreslår vi att den fylls helt med olja (ISO VG 3). När växellådan åter skall tas i bruk är det nödvändigt att oljenivån återställs. Snäckväxelmotorn bör monteras horisontellt. Monteras axeltappen nedåt bör motorn förses med skyddsplåt över fläktkåpan. Motorer med axeltappen uppåt måste skyddas så att vatten och damm ej kan tränga in i motorn utefter axeln. Byt omedelbart ut skadade eller slitna delar. 6

7 Att tänka på när man monterar en Maflex skruv Vad påverkar funktion och drift: Transportrörets material (plaströr bättre än stålrör, träpellets har hög friktion) Längd på skruven Antalet böjar Transportrörets stigning Skruvens gångtid och hastighet Pelletskvalitet och pelletsstorlek Vad bör man tänka på: Undvik stålrör Undvik långa skruvar (längd max. - 5 meter) Undvik fler än - 3 st böjar. Höger- och vänsterböj får ej följa direkt på varandra. Undvik om möjligt vänsterböjar eftersom dessa sliter hårdare och går tyngre p g a att materialet trycks över åt höger så att det inte blir något material som smörjer mellan spiral och rörvägg. Undvik kraftiga stigningar på skruven. Max 45 grader stigning. Undvik för stor pellets, ej större än 9 mm för träpellets. Försök använda 6-8 mm pellets som går bäst. Undvik pulskörning av skruven (gångtid bör vara minst - 3 min). Det är bättre att köra på högt varvtal (9 rpm går bäst). Tillse att fallrören har en tillräcklig vinkel för det material som transporteras. Minst 6. Förslag till lösningar i besvärliga fall: Dela upp skruvdragningen i flera skruvar. Om två skruvar kopplas ihop får den matande skruven inte ha ett högre varvtal än den mottagande. Använd st snäckväxelmotorer (en i varje ända, skjutande-/dragande motor) per skruv. Använd en snabb skruv (9 rpm) till en mellanbehållare. Använd en kort skruv från mellanbehållaren till brännaren där man kan både pulsköra och köra med lågt varvtal. Använd skjutande drift om det går. 7

8 Montering av Maflex Generellt gäller följande Läs igenom manual samt ev. övriga anvisningar noga innan arbetet påbörjas. Identifiera alla detaljer. Täta med silikon (anpassad för ändamålet) i alla skarvar för att undvika läckage (ingår ej). Ytterrörens muffar skall riktas mot inloppet d v s motsatt transportriktningen. Används skarvhylsor skall de monteras med skarven nedåt. Max stigning på transportskruv är 45. Inloppet (där skruven tar in material) till en Maflexskruv är beroende på siloval t ex skruv från skruvlåda eller tömningsunderdel. Se separat manual beroende på tömningsalternativ. Monteringen skall utföras i följande ordning:. Montera/placera inlopp resp. utlopp.. Montera ytterrör och böjar. Drag spiralen. 3. Montera spiral på drivtappar vid motorända och ändlager. 4. Drivenheten/motorn installeras. Elinkoppling. 5. Utlopp monteras och tillbehör som slang, trattar, fallrör, etc. monteras 8

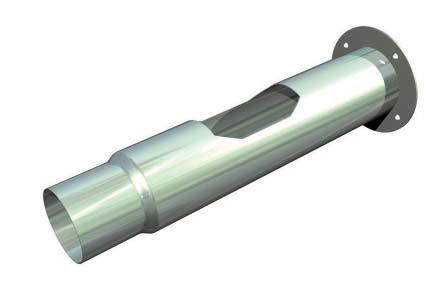

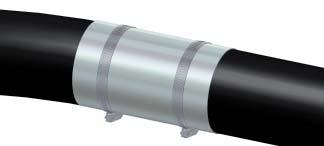

9 . Yttertrör inkl. ändutloppsdel monteras och fixeras Såga fyra 6 mm långa slitsar i kors i varje muff om röret ej är förslitsat. Montera ihop rör, böjar och ändutloppsdel(ar) vid utlopp och ev. inlopp enligt anvisning nedan. Försök att begränsa skruvens stigning så mycket som möjligt. Stigningen får aldrig överstiga 45 på transportsträckan. Rörens muffar skall riktas mot inloppet, dvs. motsatt transportriktningen. Där muff saknas, skarvas rören med lösa skarvhylsor av plåt. Dessa hylsor skall vändas med slitsen nedåt. Täta med silikon. Se noga till att alla rörskarvar är helt hopskjutna. Felaktig montering minskar utrustningens livslängd. Används svarta skruvrör, monteras röret direkt på ändutloppsdelen utan muff eller skarvhylsa. Såga fyra 6 mm långa slitsar i kors i röret före montering. Drag åt alla slangklämmor. Monteras rören utomhus, bör samtliga skarvar tätas med silikon. Uppstagning: Staga rören så att de sitter stadigt. Använd spikband, wire eller plattjärn i kombination med rörbyglar för upphängning av skruven. Placera om möjligt upphägningarna i närheten av utlopp och skarvar. Snäckväxelmotor, utlopp resp. inlopp måste fixeras (fästas upp) så att de inte kan rotera. Avståndet mellan upphängningspunkterna får ej överstiga,5 m. Observera att rören inte får sitta i spänn då de kan bli ovala och slitas ned på kort tid. Vid dragning av skruv i marken skall Maflexskruven placeras i 6 - mm markavloppsrör eller motsvarande. Täta alla rörskarvar i skruven med silikon. Höger- och vänsterböj får ej följa direkt på varandra. En rak bit på minst meter bör finnas mellan böjarna. 9

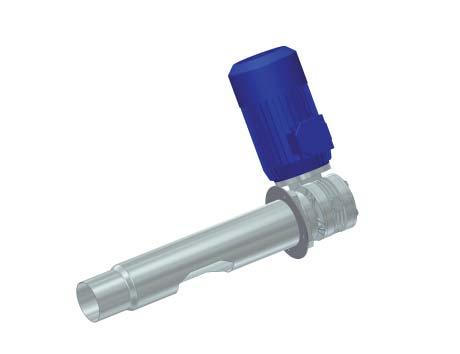

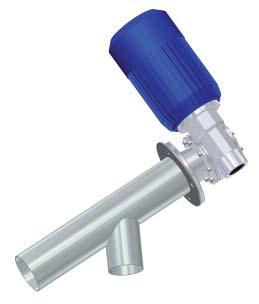

10 . Spiral med drivtapp vid motorända monteras Se sid för översiktsbild. Var försiktig vid uppackningen av skruvspiralen. Det finns risk för att den sitter i spänn och kan sprätta upp. Skjut in skruvspiralen i ytterrören, börja vid motorändan av skruven. Centrumröret sticks på drivtappen. Vid utloppssidan skall ett kort centrumrör ( mm) alltid användas, vid inloppssidan skall ett rör som är anpassat till längden på intagshålet användas. Se bilaga sid 9 för rätt längd. Därefter stoppar man in tappen och centrumröret i spiralen så långt att spiralen precis når fram till slutet av centrumröret. Fixera spiralen på C-röret och drivtappen. Spänn fast spiralen med de två krokarna samt inoljade bultar och brickor. Stoppa i drivtappen utan kil i motorn och drag åt skruven i ändan provisoriskt. Inmatning på skruv utan ändlager På kortare skruvar används ej någon ändinloppsdel vid skruvinloppet. Skruvröret kapas till den längd som erfordras. Snedskär därefter rörändan i ca 45 vinkel. Drag spiralen åt dig utan att använda någon större kraft, märk med en penna på spiralen precis i kanten av nederdelen av röret. Dra ut spiralen så att spiralen lätt kan kapas av. Spiralen kommer alltså att fritt flyta i inmatningsändan. Rörändan skall sedan vridas ca 3-4 från ovansidan räknat för att reducera trycket från materialet. Efter några fyllningar skall längden på spiralen kontrolleras och ev. längd utanför röret kapas av.

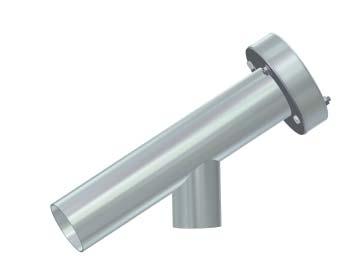

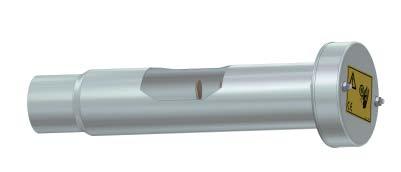

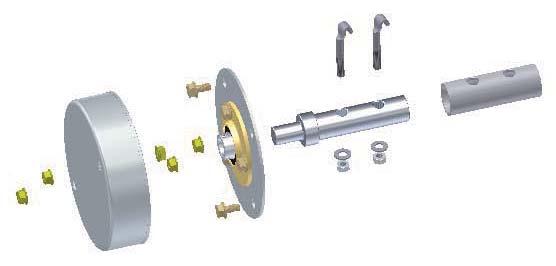

11 3. Spiral med tapp vid ändlager monteras Se sid för översiktsbild. Drag spiralen åt dig, då den sitter fixerad i motoränden, utan att använda någon större kraft. Spiralen skall ligga så neutralt i ytterrören som möjligt. Märk precis i kanten på flänsen av in/utloppet. Lossa stoppskruven i drivändan och drag ut spiralen. Kapa spiralen ca 5 mm kortare än det märket med vinkelslip, bultsax eller bågfil. Centrumröret sticks på drivtappen. Vid utloppssidan skall ett kort centrumrör ( mm) alltid användas, vid inloppssidan skall ett rör som är anpassat till längden på intagshålet användas. Se bilaga sid 9 för rätt längd. Därefter stoppar man in tappen och centrumröret i spiralen så långt att spiralen precis når fram till slutet av centrumröret. Fixera spiralen på C-röret och drivtappen. Spänn fast spiralen med de två krokarna samt inoljade bultar och brickor. Prova att stoppa in tappen i lagret, det skall gå lätt annars måste man slipa tappen med smärgelduk. Skruva fast lagerflänsen på ändutloppsdelen. De två långa bultarna som medföljer skall monteras diagonalt på flänsen för att sedan kunna användas till att fästa skyddslocket. Stoppa lagertappen i ändlagret och spänn stoppskruven. Det kan vara svårt att få i tappen i lagret eftersom spiralen är spänd. Då kan man hjälpa till med en skruvmejsel eller dyl. genom att bända på spiralen i in/utloppet. OBS! Se till att ni inte klämmer fingrarna. Sätt muttrar på de långa bultarna så att ca 5 mm gänga är kvar i ändan på bultarna. Sätt på skyddslocket och spänn.

12 4. Drivenhet monteras och inpassas. När spiralen är anpassad till ytterrör, ändutlopp och ändinlopp monteras motorn. Stoppa i drivtappen i motorn tillsammans med kilen. Prova så att det går lätt att få i tappen, om inte, slipa drivtappen med smärgelduk. Smörj in drivtappen med fett. Montera tappen i motorn med skruven och brickan i ändan på drivtappen. Skruva fast motorn på flänsen. Om motorn monteras utomhus skall den skyddas från nederbörd. Den bör placeras horisontellt för att undvika att vatten kan rinna in i elmotorn. Smörj drivtappen med fett. Motorn kopplas in elektriskt av behörig elektriker. Se elinkoppling sid 6-8. Elektrikern koppla även in överfyllnadsgivare i skruvutloppet om sådan ingår. Se sid 5. Kontrollera samtidigt, utan material i silon, att skruven går åt rätt håll. Märk upp rotationsriktningen med en pil på snäckväxelmotorn.

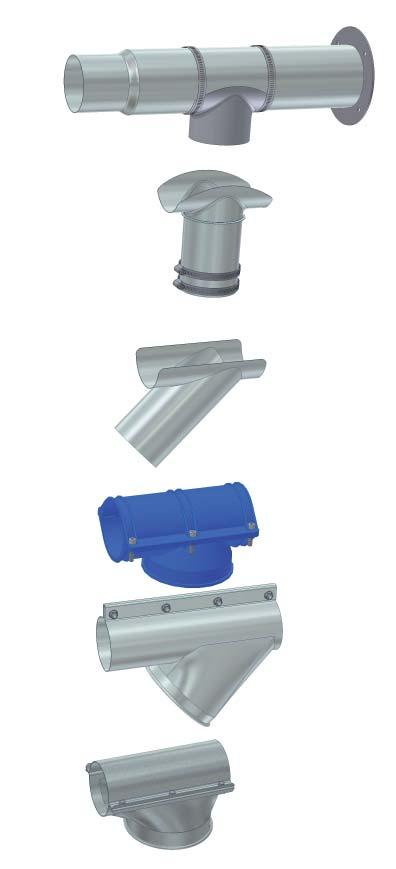

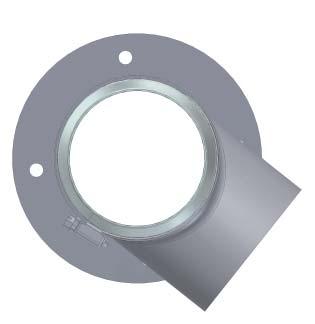

13 5. In- och utlopp monteras Montera alla in- och utlopp. Blå plastutlopp skall vändas efter transportriktningen och klämmas fast med hjälp av medföljande insexskruvar. Dra insexskruvarna växelvis tills utloppet sitter stadigt, men inte mer. Metallutlopp (ø mm) fästes men hjälp av två slangklämmor. Ändutlopp (958) + utlopp (848) för mm nedloppsslang Utlopp (834) med hål för givare till mm nedloppsslang Utlopp (837) 45 för mm nedloppsslang Utlopp (5484) plastutlopp för OK6 mm Utlopp (8) 45 metallutlopp för OK6 mm Utlopp (S9435) metallutlopp för OK6 mm Mellanutlopp (gäller ej träpellets): Används mellanutloppen art. nr 7574 eller 369 skall hål sågas upp i plaströret, lämpligen med hjälp av en hålsåg (max ø 55 mm resp 75 mm). Röret får ej sågas av helt. Fallrör fästes vid utloppet med hjälp av två skruvar, sedan två hål borrats i fallrörets över del. Avstägningen och snöret behöver ej monteras om ett avstägningsbart utlopp ej önskas. Viktigt! För öppna utlopp mindre än dia mm som placerats lägre än,7 m över golv gäller att minst,85 m slang och/eller rör skall monteras för att man ej skall kunna komma åt skruven med handen. Utlopp större än ø mm får ej vara öppna utan skall alltid mynna i annat inlopp (motsvarande) eller vara placerade högre än,7 m. Nedloppsslang monteras på utloppen. Övergångar till olika slangstorlek finns. 3

14 6. Tillbehör som trattar, fallrör, slangar mm monteras Montera fallrör och/eller slangar med hjälp av snabbkopplingar eller slangklämmor beroende på vilken typ av utlopp som används. Tänk på att fallrörens lutning måste vara tillräckligt stor (minst 6 ) för att undvika hängning. Placera alltid utloppet riktat nedåt och tänk på att slangen skall hållas sträckt. 4

15 Montering av överfyllnadsgivare typ EC 36-4 V Givaren är fabriksinställd och behöver oftast ej trimmas in. Installation av nivåvakter får endast utföras av behörig elektriker. 5

16 Kopplingsschema - 3-fas snäckväxelmotor 6

17 Kopplingsschema - -fas snäckväxelmotor OBS! Blå motor. motorns riktning motorns riktning 7

18 Kopplingsschema - -fas snäckväxelmotor OBS! Grå motor. 8

19 Längder på centrumrör Benämning Längd (mm) Art.nr Ändutlopp 966 Ändinlopp m Succé, KON, UB 385 m Succé, KOM, UB m Succé, KON, UB Succé med mittuttag Skruvlåda

20 Skruvanslutning vid ändutlopp dragande drift Ändutlopp maflex 9 OK /6 (hål 4mm) Skruv spiral Bult M8*5 Mutter M8 fläns FZV Centrumrör 97 mm SF75 Bricka 9x8x,5 FZB Mutter M8 låsmutter M6M, FZB, DIN 935 låg Krok f Flexskruv 75 mm L:6mm Snäckväxel Skruv M8x insex Kil Drivtapp Bricka 9*45*3 Pos Antal Beskrivning Material Vikt Anmärkning/Rit.nr/Art.nr. Datum Ritad av Kontrollerad Godkänd av av Skala 7-8- Erik MAFA i Ängelholm AB Framtidsgatan 6 73 Ängelholm Steel Steel, Mild Steel Steel Steel, Mild Steel, Mild Steel Steel,4,7, 4,7, S86553 FRA Ritningsnr. Rev -36- C:\arkiv\standard\m-flex\manualmaterial\-36-.iam This document must not be copied without our written permission, and the contents thereof must not be imparted to a third party nor be used for any unauthorized purpose. Contravention will be prosecuted. A3

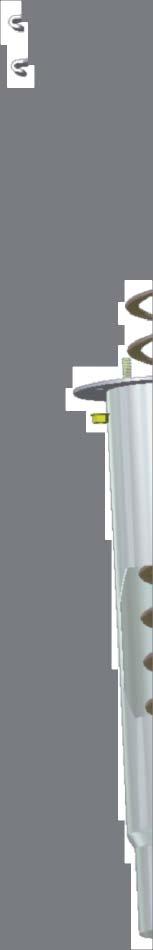

21 Skruvanslutning vid ändutlopp skjutande drift Ändutlopp maflex 9 OK /6 (hål 4mm) Mutter M8 M6M, Bricka 9x8x,5 FZB Krok f Flexskruv 75 mm L:6mm Skyddslock för ändlager Skruv spiral Centrumrör.m SF75 Tapp SF75 till Ändlager M8X6 Flänsmutter M8 Bult M8 X 6 Lagerfläns PF4 UB4 med låsring Fläns till ändlager Pos Antal Beskrivning Material Vikt Anmärkning/Rit.nr/Art.nr. Datum Ritad av Kontrollerad Godkänd av av Skala Erik MAFA i Ängelholm AB Framtidsgatan 6 73 Ängelholm Steel, Mild Steel, Mild Steel Steel Steel, Mild,4,7,, S Ritningsnr. Rev -37- C:\arkiv\standard\m-flex\delar\montagebeskr -37-.iam This document must not be copied without our written permission, and the contents thereof must not be imparted to a third party nor be used for any unauthorized purpose. Contravention will be prosecuted. A3

22 Gavelfläns med ändlager (art nr 369) OBS! Det korta centrumröret, 97 mm, placeras på tappen i utloppsänden. Centrumröret i inloppsänden är anpassat efter tömningsalternativ. Se s C:\Arkiv\Standard\M-flex\skjutande\369.iam This document must not be copied without our written permission, and the contents thereof must not be imparted to a third party nor be used for any unauthorized purpose. Contravention will be prosecuted. A Pos Bricka 8,4x6x,5 FZB 5 Flänsskruv med Steel sexkant 8 Mutter M8 fläns Steel FZV Mutter M8 Steel, Mild låsmutter M6M, FZB, DIN 935 låg Centrumrör 97 mm SF75 Krok f Flexskruv 75 mm L:6mm Skruv M8x6 mm Tapp SF75 till Steel, Mild Ändlager 3 Mutter M8 9 LAGERFLÄNS_PF 47 Fläns till ändlager Skyddslock för ändlager UB4 med låsring Antal Beskrivning Material Datum Ritad av Kontrollerad av Godkänd av 5-- SS ES MAFA i Ängelholm AB Framtidsgatan Ängelholm Skala Dimension Gavelfläns m ändlager Flex 75 m krokar S Anmärkning/Rit.nr/Art.nr. Ritningsnr. Rev 369 Gavelfläns med ändlager (art nr 3665) OBS! Det korta centrumröret, 97 mm, placeras på tappen i utloppsänden. Centrumröret i inloppsänden är anpassat efter tömningsalternativ. Se sid C:\Arkiv\Standard\Skruvlådor\Basic\G4\3665.iam This document must not be copied without our written permission, and the contents thereof must not be imparted to a third party nor be used for any unauthorized purpose. Contravention will be prosecuted. A Pos Antal Mutter M8 låsmutter M6M, FZB, DIN 935 låg Bricka 9x8x,5 FZB J-krok L:68 mm M8 vfz Skruv M8Fx6 mm fläns M6SF 8.8 ZIY Centrumrör för Ändlager SF9 5mm Mutter M8F fläns M6MF-8 ZIY Tapp SF9 Skruv M8x6 mm Mutter M8 Lagerfläns PF4 Fläns till ändlager Skyddslock för ändlager UB4 med låsring Beskrivning Material Datum Ritad av Kontrollerad av Godkänd av 5--3 SS ES MAFA i Ängelholm AB Framtidsgatan Ängelholm Steel, Mild Steel, Mild Steel, Mild Skala Dimension Gavelfläns med ändlager Flex 9 typ MAFA Anmärkning/Rit.nr/Art.nr. Ritningsnr. Rev 3665

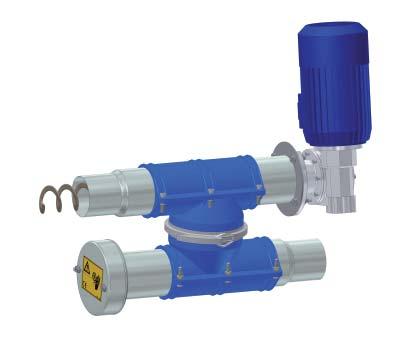

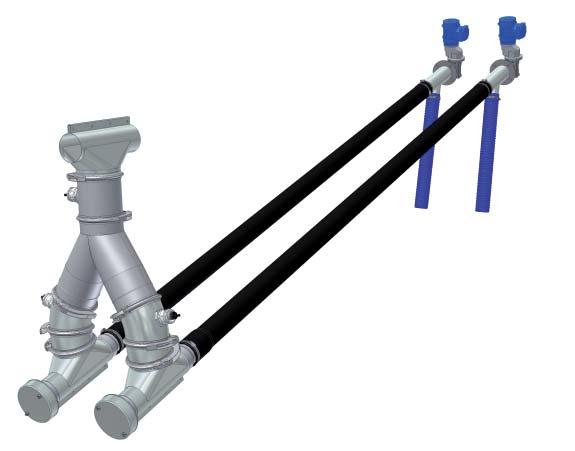

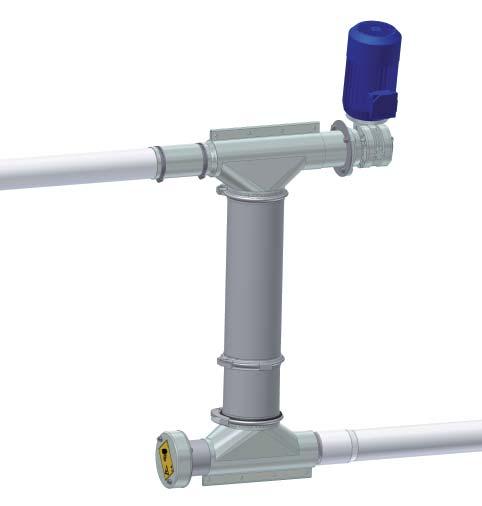

23 Alternativa skruvlösningar Två på varandra följande skruvar. Används vid skruvdragning från ca m. Om två skruvar kopplas ihop får den matande skruven inte ha ett högre varvtal än den mottagande. Två på varandra följande skruvar med fallrör försett med givare. En skruv fram till ett byxrör där man delar upp till två skruvar. 3
