2 FÖRETAGET (Huvudkontor) ÅTVIDABERGSHUS Box 100, Åtvidaberg Org. nr Tel: E-post: Denna Leverans- och Materialbeskrivning Standard 2018 innehåller beskrivning av varor och material som ingår i Åtvidabergshus fastställt standardutförande. Åtvidabergshus förbehåller sig rätten att vidta ändringar av konstruktioner och leveransutförande som krävs med anledning av byggnadstekniska förutsättningar, gällande föreskrifter och lagstiftning. I ÅTVIDABERGSHUS LEVERANS INGÅR FÖLJANDE Ytterväggar o 22x145 mm liggande/stående profilpanel, grundmålad vit (spikläkt och panel utgår vid putsad eller murad fasad) o 28 mm spikläkt (luftspalt). 11 mm luftningsläkt tillkommer vid stående profilpanel. o Stabiliserande vindskyddsskiva o 45x220 mm stående reglar c/c 600 mm med infälld bärlina o 220 mm isolering o Diffusionsspärr (ångspärr i badrum) o 45x45 mm liggande salningsregel för 45 mm isolering o 45 mm isolering (Ingår i Materialpaket, monteras av byggherre och kan köpas till) o 12 mm spånskiva (Ingår i Materialpaket, monteras av byggherre och kan köpas till) o 13 mm gipsskiva (Ingår i Materialpaket, monteras av byggherre och kan köpas till) o 4 st 11/13 (alt. 8 st 11/13 vid Hel våning) vitmålade 3-glas vridfönster i trä med standardbeslag och U=1,2, barnspärrar ingår till alla öppningsbara fönster. o 22x120 mm foder, grundmålad vit o 28x45 mm smyg, grundmålad vit o Fönsterbleck av plåt. Dessa avgår om byggherren exempelvis väljer att putsa eller mura fasaden. Standardfärg svart eller vit. Tröskelbleck till fönsterdörr ingår inte. Gavelspetsar vid plant innertak o 22x145 mm liggande/stående profilpanel, grundmålad vit (spikläkt och panel utgår vid putsad eller tegelfasad) o 28 mm spikläkt (luftspalt). 11 mm luftningsläkt tillkommer vid stående profilpanel. o Stabiliserande vindskyddsskiva o Takstol alternativt regelstomme 2 (10)

3 Golvbjälklag o Förhöjning och upplag/hammarband för den nya takvåningen enligt standard sektionsritning o 45x220 mm bjälkar c/c 600 mm enligt konstruktionsritning och säkert vatten (c/c 300 mm i badrum levereras löst, monteras av byggherren), o 22 mm golvspånskivor (levereras löst) (spårade skivor tillhandahålls inte) o Kottlingsrader för styvare bjälklag o Upphängsling av underram i nytt bjälklag o Eventuella avväxlingar i bjälklaget utförs av byggherren, om inget annat anges Yttertak vid plant innertak o Takpannor (levereras löst, min 14 o taklutning vid betongtakpannor) o 25x50 mm bärläkt o 25x50 mm ströläkt o Underlagspapp o 21 mm råspont, grundmålad vit o Luftspalt Vindsbjälklag vid plant innertak (Hel våning) o Vindsutrymme o Takstol enligt konstruktionsritning med vindsbrygga o 500 mm lösull (avropas av byggherre ca 5 veckor innan leverans) o Diffusionsspärr o 28 mm glespanel c/c 300 o Vindslucka med stege (löst levererad) o 13 mm gipsskivor (Ingår i Materialpaket, monteras av byggherre och kan köpas till) Vindsbjälklag vid volymer o Vindsutrymme o Takstol enligt konstruktionsritning o 100 mm byggmatta (Ingår i Materialpaket, monteras av byggherre och kan köpas till) o 220 mm isolering o Diffusionsspärr o 28 mm glespanel c/c 300 mm o Vindslucka med stege (löst levererad) o 13 mm gipsskivor (Ingår i Materialpaket, monteras av byggherre och kan köpas till) 3 (10)

4 Yttertak vid öppen lösning (inte plant innertak) o Takpannor (levereras löst, min 14 o taklutning vid betongtakpannor) o 25x50 mm bärläkt o 25x50 mm ströläkt o Underlagspapp o 21 mm råspont, grundmålad vit o Luftspalt o Takstol enligt konstruktionsritning o 340 mm mineralull o Diffusionsspärr o 28 mm glespanel c/c 300 mm o 13 mm gipsskiva (Ingår i Materialpaket, monteras av byggherre och kan köpas till) Sax/bumerangtakstol (lutande innertak) o Takpannor (levereras löst, min 14 o taklutning vid betongtakpannor) o 25x50 mm bärläkt o 25x50 mm ströläkt o Underlagspapp o 21 mm råspont, grundmålad vit o Luftspalt o Takstol enligt konstruktionsritning o 500 mm lösull (avropas av byggherre ca 5 veckor innan leverans) o Diffusionsspärr o 28 mm glespanel c/c 300 o 13 mm gipsskivor (Ingår i Materialpaket, monteras av byggherre och kan köpas till) Snedtak vid volymer o Takpannor (levereras löst, min 14 o taklutning vid betongtakpannor) o 25x50 mm bärläkt o 25x50 mm ströläkt o Underlagspapp o 21 mm råspont, grundmålad vit o Luftspalt o Vindduk o Takstol enligt konstruktionsritning o 290 mm isolering o Diffusionsspärr o 28 mm glespanel c/c 300 o 13 mm gips (Ingår i Materialpaket, monteras av byggherre och kan köpas till) 4 (10)

5 Stödbensvägg vid volymer o Luftning o 45x220 mm regel enligt konstruktionsritning o 220 mm isolering o Diffusionsspärr (ångspärr vid badrum) o 45x45 mm salningsregel för 45 mm isolering o 45 mm isolering (Ingår i Materialpaket, monteras av byggherre och kan köpas till) o 12 mm spånskiva (Ingår i Materialpaket, monteras av byggherre och kan köpas till) o 13 mm gips (Ingår i Materialpaket, monteras av byggherre och kan köpas till) Innerväggar (Ingår i Materialpaket, monteras av byggherre och kan köpas till) o 13 mm gipsskiva x 2 st o 12 mm spånskiva x 2 st o 70 mm mineralull o 45x70 mm reglar c/c 600 mm Utvändiga Detaljer o 2 st 22x170 mm vindskivor, grundmålad vit 5 (10)

6 I ÅTVIDABERGSHUS LEVERANS INGÅR FÖLJANDE TJÄNSTER o Våra tekniker/konstruktörer kontrollerar konstruktionen och mäter upp ert befintliga hus. Denna uppmätning ligger till grund för våra bygglovs- och konstruktionsritningar o A-ritningar för bygglov enligt särskild beställning o Statiska beräkningar för takvåningen o Statiska beräkningar och kontroll av det befintliga huset o Montage- och konstruktionsritningar för takvåningen o Specifikation av löst levererat material o Transport med lastbil och släp (24 meter). Detta förutsätter framkomlig väg med bärighet med minst 4,5 meters bredd. Lastbil med släp ska kunna stå inom 10 m från kranuppställningsplatsen o 30 tons mobilkran som ska kunna placeras högst 10 meter från det befintliga husets långsida o Ev. förstärkning av huset med balk och/eller stolpar (vanligtvis 70x70 mm). Vid uppmätning av huset bestäms behovet, beräkningar ingår. Byggherren ombesörjer inklädnaden av balkar och stolpar, t.ex. vid håltagning i väggar och golv på entréplan. Inklädnaden ska utföras med minst 13 mm gips alt. kan dessa brandskyddsmålas. Balkförstärkning och brandskyddsmålning offereras separat o Det gamla taket demonteras. Vidare kapas den befintliga takfoten av före montaget. Det åligger byggherren att se till så att det finns plats för dessa delar i omedelbar anslutning till det befintliga huset o Montage av takvåningen, vädersäkrad stomme o Vid behov under montaget, temporär vädersäkring med presenningar o Sammanbyggnad och isolering av ev. passfack o Upphängsling av underram i nytt bjälklag o Vid tillval av Velux takfönster monteras detta i takkonstruktionen. Byggherren monterar medlevererad diffusionskrage och intäckningsplåtar enligt Velux anvisningar. Invändig smyg och gardiner kan köpas till mot pristillägg, takfönster offereras separat o Vid tillval av takkupor med 1, 2 eller 3 fack monteras dessa. Vindskivor monteras på plats av Åtvidabergshus. Panel kan behöva levereras löst p.g.a. plåtarbeten, kupor offereras separat o Vid tillval av balkong stommonteras denna med bjälklag, råspont, underbeslag och papp, färdigställning och plåtarbeten ingår inte. Offereras separat o Färdigställandeförsäkring och 10-årig Nybyggnadsförsäkring 6 (10)

7 I ÅTVIDABERGSHUS LEVERANS INGÅR DETTA MATERIAL MEN INTE MONTAGE o Yttertak: levereras av takleverantören efter montaget och ställs av på pallar på hänvisad plats. Upplyft av takpannorna kan väljas till mot pristillägg. Montage ingår inte. Standardfärger är tegelröd eller svart. o Takpannor, 2-kupiga betongtakpannor (min 14 o lutning) o Nockpannor och nockband o Fågellist (takfot) o Rostfri spik enligt montageanvisningar o Takpanna för avloppsluftning o Utvändig takfotsinklädnad, takfotsbrädor, 22x145 mm profilpanel för sammanbyggnad midja mellan den tillbyggda och den gamla delen, skarv- och knutbrädor. Grundmålas vit o Insektsnät (luftning vid takfot) o Panel kan komma att levereras löst. Detta beror på att plåtarbeten kan behöva utföras innan panelen kan monteras. Sådant arbete kan behöva utföras på gavlar och långsidor, om takvåningen ska byggas ihop med annan husdel eller liknande. Grundmålad vit o Vindslucka med stege (vid plant innertak och vid vindsutrymme) I BYGGHERRENS ÅTAGANDE INGÅR FÖLJANDE o Eventuell rivning av gavelspetsar av puts, tegel eller eternit ner till överkant på befintliga takstolens underram. o Avlägsnande av isolering som finns ovanpå den befintliga takstolens underram. Gäller både skivor/lösull o Isolering av mellanbjälklag, kan offereras separat. o Injustering av fönster och dörrar o Omhändertagande av allt byggavfall inklusive det gamla taket o Tillhandahålla och bekosta anskaffning, uppställning och tömning av föreskriven container för erforderligt omhändertagande av överblivet material, skräp och sopor. o Eventuell reparation av befintligt innertak o Eventuell förstärkning i form av plintar eller håltagning i vägg o Tillfällig nedmontering av eventuella luftledningar i montageområdet o Skivor, reglar till innerväggar, kompletteringsisolering, folie, spik, skruv och lim till färdigställande o Håltagning och avväxlingar för trappa, skorsten och ventilationshuvar o All utvändig plåt som ränndalar och kupsidor, vattenavrinning, vindskiveplåt osv, även eventuell plåt och plåtarbeten vid vinkelanslutningar åligger kunden. I Åtvidabergshus leverans ingår fönster-och överbleck samt i vissa fall även underbeslag (ränndalar/kupsidor/anslutningar) o El, VVS-installation och ventilation inkl. projektering 7 (10)

8 o Invändigt ytskikt, golv, väggar och tak o Förlängning alternativt demontering av skorsten o Byggnadsställning enligt AML (AFS 1990:12 ställningar 14 ) som är ca minst 1-1,2 m bred. Byggnadsställningen ska stå uppställd minst 4 veckor efter att montaget påbörjas. Ställningen kan behöva byggas på ytterligare i samband med montage o Invändig rullställning vid ryggåslösningar för att nå taket o Plocka av befintlig takbeklädnad (takpannor/plåt) o Demontera ventilationshuvar, TV-antenn/parabol, elektriska ledningar, ventilationsrör, samt asbestmaterial m.m. o 2 stycken snickarkunniga hantlangare som ska kunna hjälpa Åtvidabergshus montörer, måndag till torsdag montageveckan, med t.ex. kontroll av materielleveranser, spikning, städning, ta bort nedlyft material osv under montagedagarna. Byggherren ska även tillhandahålla utrymmen och wc till personal i föreskriven omfattning, alternativt byggbod o Städning av byggarbetsplatsen efter att Åtvidabergshus åtagande är avslutat o Tillhandahålla 3-fasuttag för byggström (16 A). Kolla med Åtvidabergshus för just ert hus. o Enligt plan- och bygglagen, PBL, tillhandahålla kontrollansvarig o Besiktningsman TJÄNSTER OCH PRODUKTER SOM INTE INGÅR I STANDARDLEVERANSEN o Tjänster som kalkyler, ansökningshandlingar och byggnadshandlingar o Ritningar som VVS-, el-, ventilations-, grund- och ev. speciella konstruktionsritningar som grund- och ytterväggsförstärkning etc. o Geotekniska undersökningar o Montering av knutbrädor, takfotsinklädnad, takfotsbräda och midjeinklädnad, (kan väljas till mot pristillägg) o Läggning av takpannor, (kan väljas till mot pristillägg) o Trappa ingår inte o Materialpaket ingår inte i standardleveransen men kan köpas till mot pristillägg. Materialet emballeras och levereras löst till montageplatsen. Åtvidabergshus montageledare avgör vilket material som lyfts in på takvåningen. Byggherren svarar för täckning och inplastning av material som lämnas utomhus. Montage ingår inte. o Leverans av isolering till mellanbjälklag. Går även att lösullspruta, offereras separat o Taksäkerhet enligt BBR, offereras separat o Frånluftshuv 8 (10)

9 ÖVRIGT Åtvidabergshus bygger den nya våningen i rät vinkel även om det befintliga huset inte är i diagonal. Detta förhållande kan endast fastställas när det gamla taket har demonterats. Jag/Vi har tagit del av och godkänt ovan angivna Leverans- och Materialbeskrivning Standard Ort & Datum:.... Ort & Datum: Köpare Köpare 2 9 (10)

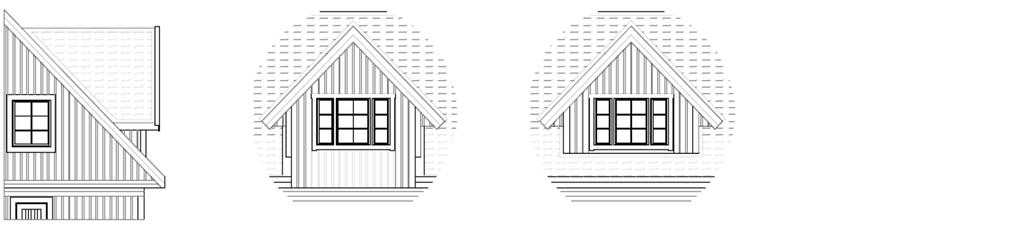

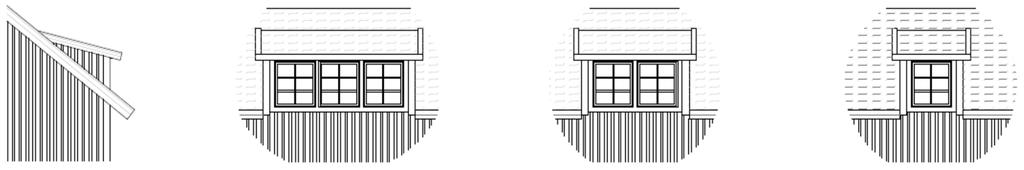

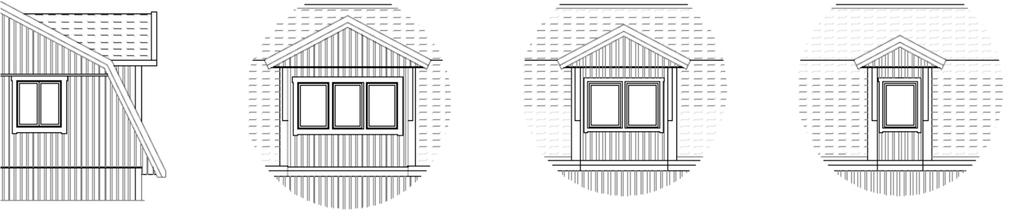

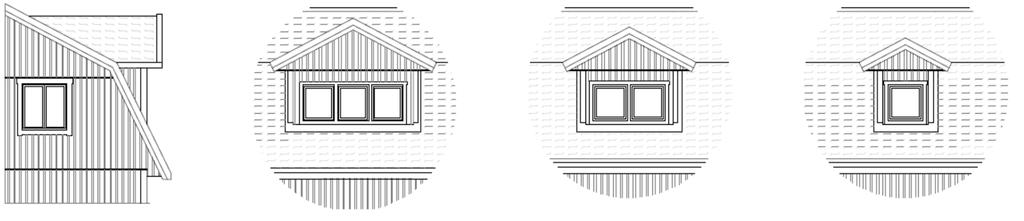

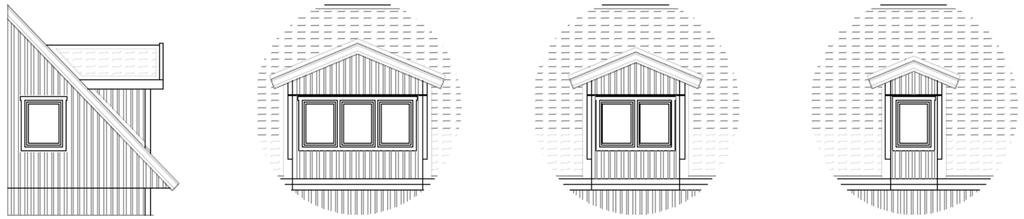

10 KUPOR 10 (10)
