1 Edition Editie 2018 Prix applicables au 1er janvier 2018 Prix en Euros Hors Taxes Expansionssystem och tillbehör

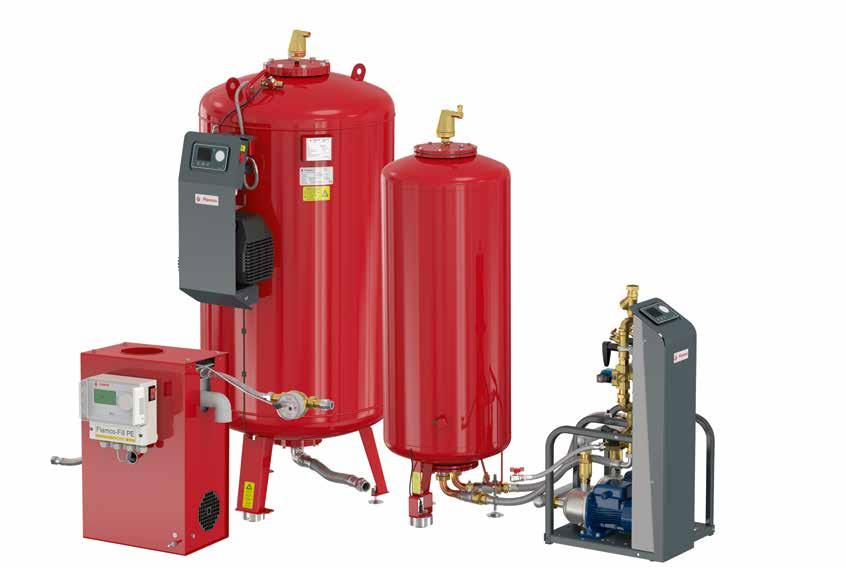

2 Expansionsautomater + För stora eller höga, slutna system är traditionella expansionskärl varken den mest effektiva lösningen för drifttryck eller fysiskt utrymme. Flamcos expansionsautomater balanserar systemtrycket med hjälp av en högeffektiv kärlutformning och kontrollutrustning. Vi tillverkar ett komplett utbud av modeller som erbjuder hög effektivitet och mångsidighet, vilket kan förbättras ytterligare med hjälp av alla våra tillbehör. Flamco har ett anpassningsbart och modulbaserat utbud för alla situationer Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar. 17 3

3 Dimensionering av expansionsautomater eräkning av storleken på en Flexcon expansionsautomat med utbytbart membran enligt EN12828 för centrala uppvärmnings- och kylsystem, med ytterligare information från Flamco baserad på praktisk erfarenhet. Grundläggande begrepp för beräkning av storleken på en Flexcon expansionsautomat Mer eller mindre samma begrepp gäller för beräkning av storleken på expansionsautomater som vid beräkning av standard expansionskärl. För ytterligare information, se inledningen av kapitel 1. eräkning och val av expansionsutrustning En expansionsberäkning består av ett antal fasta steg. 1) Samla in erforderliga data Systemkomponenternas totala volym V a Systemutmatning Q n,tot Statisk höjd ovanför kärlet H st Maximal systemtemperatur t max Minimal systemtemperatur t min (Standard 4 ) Returtemperatur t R 2) Fastställ expansionskoefficienten n Vattenexpansion som ett resultat av temperaturförändring kan beräknas genom densiteten: n = 1- ( ρ t, max /ρ t, min ) => (se även tabellerna senare i dokumentationen) nmärkningar från Flamco: Eftersom många temperaturvariationer förekommer i moderna system (t.ex. golvvärme i kombination med radiatorer), rekommenderas det att beräkna expansionsfaktorn per undersystem. Systemvätskans densitet förändras så snart frostskyddsmedel tillsätts. Rådfråga tillverkaren för exakt information. 3) Fastställ expansionsvolymen V e Detta fastställs genom att multiplicera systemvolymen med expansionskoefficienten: V e = V a x n 4) Vattenreservoar V wr En volym som motsvarar 0,5 % av systemet krävs som standard för att kompensera förluster. Med mindre system är dock effekten av en liten tryckförlust mycket större. v denna anledning används minst 3 liter. nmärkningar från Flamco: Upprätthåll ett minimum av 6 liter. En ökning av vattenreservoaren innebär att underhållsintervallet i mindre system kan förlängas betydligt. 5) ruttovolym för Flexcon expansionskärl V brutto ruttovolymen för Flexcon expansionskärl beräknas genom att dividera nettovolymen med acceptansfaktorn η max : V brutto = (V e + V wr ) / 0,85 nmärkningar från Flamco: Om den maximala användbara kapaciteten för ett expansionskärl överskrids, kan membranet utsättas för dragbelastningar. Detta kan orsaka skador eller till och med bristningar i membranet. Termisk expansion av vatten i % Tabellen och diagrammet i Kapitel 1 visar data för volymökningen av vatten i procent vid temperaturökningar i vatten på 4 till 105. Källa: George S. Kell (1975), Åke Melinder rbetstryck i automater I allmänhet sätts ett arbetstryck i automater som garanterar ett minimalt tryck på 1 bar vid den högsta punkten. Naturligtvis beroende på systemets begränsande tillstånd. eräkning av volymflödet för en expansionsautomat (källa: VDI4708-1). Pumpens eller kompressorns kapacitet måste koordineras ordentligt med förväntade volymflöden som uppkommer som ett resultat av expansionen och kontraktionen av systemkapaciteten. Detta kan beräknas på följande sätt: V DH V t(max) V t(min) t avg f v Q n,tot p = kompenserande volymflöde. = vätskans volym vid maximal framledningstemperatur i systemet. = vätskans volym vid returtemperatur i systemet. = genomsnittlig temperatur i systemet. = volymflödesfaktor = total systemuteffekt i MW. = vätskans specifika värme i J.kg-1.K-1. Detta är praktiskt taget konstant för vatten runt 4,21 V t(max) = 1,000 / ρ t(max) V t(min) = 1,000 / ρ t(min) V t(max) - V t(min) fv [m³/h] = x 3,600 p (t avg ) x Δt V DH = f v x Q n,tot Summering av flödesfaktorer vid t = 20 t (max) t R t (min) f V [m³/h.kw] Enligt VDI , kan f V inte väljas under 50. lla parametrar och logaritmer inkluderas i vårt beräkningsprogram på webbplatsen. För manuellt val, finner du diagrammen på följande sida. Exempel: Expansionsautomat för centralvärmesystem Data - Total systemvolym V a uppvärmningssystem = 75 m³. - Systemets uteffekt = 6 MW - Max. uppvärmningstemperatur (90/70 º) = 90 º - yggnadens höjd = 15 m - Tryck för säkerhetsventil P sv = 4,0 bar - Flexcon expansionskärl och panna installerade under, därmed: H st 15 m. eräkning Expansionkoefficient n = 2,82% Expansionsvolym V e = 75,000 x 2,82 % = 2,115 liter Vattenreservoar V wr = x 0,5 % ( 6) = 375 liter Fastställ drifttrycket för expansionsautomaten: P ini = (15/10) + 0,8 = 2,3 bar Sluttryck P e = 4,0-10 % = 3,6 bar Erforderlig bruttovolym för expansionsautomaten: 2, V gross = liter 0.85 Välj: 1 x Flexcon M-K/U 3,500 lternativt: 1 x Flamcomat FG 3,500 huvudkärl + pumpmodul (ska bestämmas) tt välja en pumpmodul för Flamcomat: eräkning av volymflöde: V DH = f v x Q n,tot V DH = 0,57 x 6 MW 3,4 m³/h Se pumpdiagrammen på följande sida i dokumentationen: - nominellt flöde: 3,4 m³/h. - Systemtryck: 2,3 bar. Välj: Pumpuppsättning D02 (belastningsberoende) Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar. 19 5

4 FLEXON M-K/U För värmesystem (enligt EN 12828) och kylsystem. Idealisk för större system som kräver ett jämt tryck inom snäva gränser. Detta system är avhögkvalite och installationen är väldigt enkel och kostnadseffektiv, för dess justerbara och flexibla anslutningar, färdig att ansluta och köra igång direkt då alla data är förprogrammerade. SP kontrollpanel medföljer och är väldigt enkel att sköta. Flexcon M-K/U är kompakt, tar liten plats, låg ljudnivå, oljefri kompressor. E godkänd kompressor med enkel kontrollpanel som också går att ansluta till övervakningssystem. Flexcon M-K/U - lackering på insidan Med lackering på insidan. Stabilt systemtryck och stor utnyttjbar kärlvolym. Utbytbart membran av högkvalitativt butylgummi. Utrustat med Flamco SP Standard Pressurization ontroller. Det är ett så kallat plug & play-styrsystem med bland annat tydliga anvisningar via sensorpekskärm, lätt och intuitiv användning och kostnadsbesparande energisparläge. Enkelt att montera in och installera. Levereras med oljefri kompressor, höj- och sänkbara fötter och vikt-/volymsensor. Ovanpå ett Flexcon M-K/U kan (som tillbehör) en Flexvent Super-flottörventil monteras. Klarar antifrysmedel glycol upp till 50%. Kärl: liter: enligt EN13831 / liter: enligt D2000. Passar för system med en högsta flödestemperatur på 120. För max. arbetstemperatur i membranet: 70. Godkänt enligt EU direktiv 2014/68/EU om tryckbärande anordningar och Maskindirektivet 2006/42/EG. Endast stående kärl. Volym Max. arbetstryck (Kompressor) [bar] Dimensionerat tryck [PN] Kompressor nsl. Dimensioneringsdiagram Flexcon M-K Urvalsdiagram för Flexcon M-K. Exemplet visar ett uppvärmingssystem (nominella karakteristika). Inställt systemtryck [bar] x K x K-04 1 x K x K x K-04 2 x K-042 PN16 PN10 PN6 Flexcon M-K/U ,4 6, K-011 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-011 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-011 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-011 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-031 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-031 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-031 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-031 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-031 R 1 1 / 2" Flexcon M-K/U ,0 10, K-031 R 1 1 / 2" Flexcon M-K/U ,4 6, K-031 R 1 1 / 2" Flexcon M-K/U ,0 10, K-031 R 1 1 / 2" Flexcon M-K/U ,4 6, K-031 R 2" Flexcon M-K/U ,0 10, K-031 R 2" Flexcon M-K/U ,4 6, K-031 R 2 1 / 2" Flexcon M-K/U ,0 10, K-031 R 2 1 / 2" Flexcon M-K/U ,4 6, K-031 R 2 1 / 2" Flexcon M-K/U ,0 10, K-031 R 2 1 / 2" x K/ 1 x K x K Pannans effekt [MW] K-04 / K-042 Kompressor på begäran 20 6 Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar. 21 7

5 Flexcon M-K/U Olackerad på insidan. EXPNSIONSUTOMTER MED FST MEMRN Kompressorexpansionskärl för mindre system, med fast membran för värme- och kylsystem. Kompakt, tar liten plats med kompressorn på toppen av kärlet. Klarar antifrysmedel glycol upp till 50%. För max. temperatur: 120. För max. arbetstemperatur i membranet: 70. Godkänt enligt EU:s direktiv 2014/68/EU om tryckbärande anordningar och Maskindirektivet 2006/42/EG. Epoxymålat RL För mera detaljer: kontakta oss. Flexcon M-K/ Volym Max. arbetstryck (Kompressor) [bar] Dimensionerat tryck [PN] Kompressor nsl. Flexcon M-K/U ,4 6, K-011 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-011 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-011 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-011 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-031 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-031 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-031 G 1 1 / 4" M Flexcon M-K/U ,0 10, K-031 G 1 1 / 4" M Flexcon M-K/U ,4 6, K-031 R 1 1 / 2" Flexcon M-K/U ,0 10, K-031 R 1 1 / 2" Flexcon M-K/U ,4 6, K-031 R 1 1 / 2" Flexcon M-K/U ,0 10, K-031 R 1 1 / 2" Flexcon M-K/U ,4 6, K-031 R 2" Flexcon M-K/U ,0 10, K-031 R 2" Flexcon M-K/U ,4 6, K-031 R 2 1 / 2" Flexcon M-K/U ,0 10, K-031 R 2 1 / 2" Flexcon M-K/U ,4 6, K-031 R 2 1 / 2" Flexcon M-K/U ,0 10, K-031 R 2 1 / 2" Volym Max. arbetstryck [bar] Dimensionerat tryck [PN] Ø H. nslutning Flexcon M-K/ ,4 6, G 1" F Flexcon M-K/ ,4 6, G 1" F Flexcon M-K/ ,4 6, G 1" F Flexcon M-K/ ,4 6, G 1" F Kontroll och igångkörning av Flamco Kontroll och igångkörning av Flamco Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar. 23 9

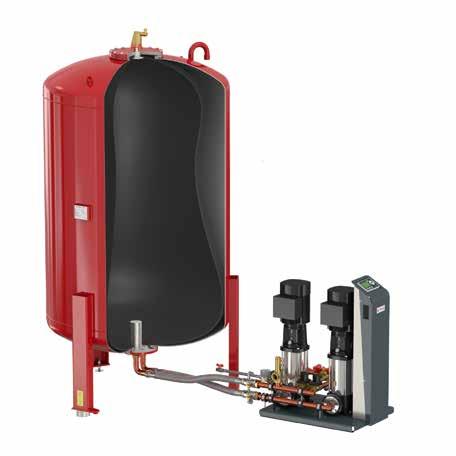

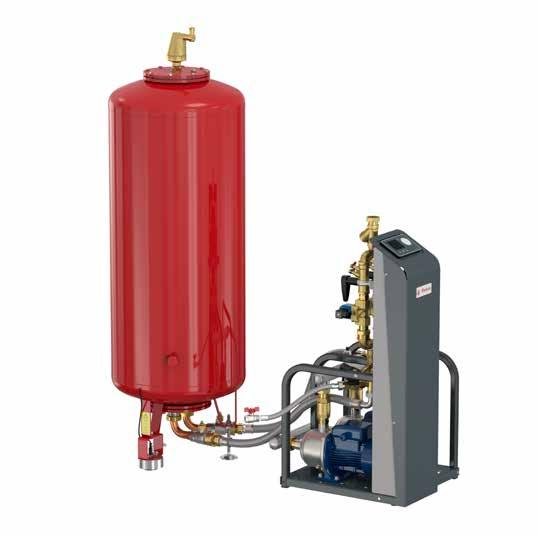

6 Framtidens teknik i dagens Flamcomat Flamcomat är en modern, pumpstyrd expansionsautomat som du själv enkelt kan installera och sköta. Tack vare dess smarta konstruktion kan man här sätta samman flera viktiga funktioner i en enda, kompakt enhet. En Flamcomat består av en pumpenhet, som är klar att användas, och ett trycklöst grundkärl. Detta expansionssystem kan också utökas med seriekärl och ett stort antal tillbehör. På så vis kan du skapa ett system som passar perfekt för dina behov. Flamcomaten passar för såväl medelstora som stora uppvärmningssystem, men också för kyl- och luftkonditioneringssystem. Med en Flamcomat hålls systemtrycket konstant inom sina gränser, och det fylls automatiskt på med avgasat vatten. vgasningen görs på ett aktivt och energisnålt vis. Sensor för gashalt (tillval) Flamcomatens avgasningsprocess kan göras ännu mer ekonomisk. När en fastställd lägsta gasmängd har uppnåtts, stoppas den normala avgasningsprocessen tills sensorn nästa gång känner av en för hög gashalt i expansionsvattnet. Fördelar med Flamcomat I en Flamcomat kombineras tryckreglering, aktiv avgasning och påfyllning. Du kan välja mellan flera enkla eller dubbla pumpmoduler. Det oberoende testföretaget WL/Delft Hydraulics har bevisat systemets utmärkta avgasning. Expansionsvattnet lagras trycklöst i en utbytbar bälg av butylgummi. Ej besiktningskrav. tmosfärisk förbindelse för tryckkompensering mellan kärlets innervägg och gummibälgets yttervägg. Flexvent Super flottörventil med luftningsstopp. Utbytbart gummibälg av högkvalitativt butylgummi. Trycklöst stålgrundkärl. Flexibla, tättslutande slangar. Förslutbara kulventiler med avtappning. Finns med enkel eller dubbel pump. Lättöverskådlig styrpanel. FLMOMT FG Vatten med gaser från systemet. vgasat vatten till systemet. PLL-RINGR Påfyllningsledning. FLMOMT FG [ml/l] 40 Henry s Law: mättnad vs tryck 0 10 [ ] Snabbavgasning Tack vare den integrerade korgen med PLL-ringar går det att avlufta kärlet kontinuerligt och fullständigt. Med snabbavgasningsfunktionen ökas avluftningskapaciteten ordentligt ,0 10 8,2 7,0 5 3, ,5 1 1,5 2 2,5 3 Standard automat [bar] EN Flamcomat Flamcomat och Henrys lag På grund av sina speciella egenskaper, kan Flamcomat avgasa till ett värde 15% lägre än det atmosfäriska trycket. Detta är utöver det vanliga när vi vet att expansionvattnet i Flamcomat utsätts för atmosfärstryck! Detta gör Flamcomat extremt effektiv! Eftersom det avgasade vattnet från Flamcomat ständigt byts i systemet, blir koncentrationen av bundna gaser i systemvattnet ytterligare reducerat, så småningom till ett gynnsamt värde av 12 ml gas per liter vatten (ofarligt för systemet) Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

7 bar bar Expansionsautomater Pumpautomatens funktion Flamcomat är en mångsidig expansionsautomat med bästa möjliga tekniska prestanda. Varken cirkulationshastigheten eller systemtrycket spelar roll för avgasningskapaciteten. Om ditt system har stora skillnader mellan sommar- och vinterdrift rekommenderar vi att en dubbelpumpsautomat (belastningsberoende) monteras. 5. Påfyllning När vattennivån blir för låg på grund av vattenbrist, fylls kontrollerat vatten på. Vattnet avgasas (trycksänkning och PLLringar), och pumpas sedan in i systemet. 1. Kall Denna automat är till en liten del påfylld med vatten. automaten är i viloläge. 2. Uppvärmning Vattenvolymen, och därmed även anläggningstrycket, ökar. utomaten reagerar genom att öppna ventilen. Vattnet flödar in i det trycklösa kärlet. Tack vare tryckfallet och PLL-ringarna i kärlet avgasas vattnet. utomatisk påfyllning. Trycksensor. Magnetventil. Säkerhetsventil, att skydda FG kärlen. Förslutbar påfyllnings- och avtappningskran. 4. vkylning Vattenvolymen minskar, och därmed även anläggningstrycket. utomaten pumpar tillbaks avgasat vatten från det trycklösa kärlet till systemet. På så vis förblir nu även anläggningstrycket så gott som konstant Högsta effekt Genom att lagra mer vatten i kärlet håller automaten anläggningstrycket relativt konstant. När systemet har nått sin högsta dimensionerande temperatur är kärlet så gott som fullt Noggrann Tryckövervakning Temperaturen stiger: Trycket stiger och når den övre gränsen (1): Magnetventilen släpper in vatten i kärlet => Trycket sjunker till inställt tryck (2). Temperaturen sjunker: Tryckfall och når den lägre gränsen (3): Pumpen tycker vattnet tillbaka ut i systemet => Trycket stiger till det inställda trycket (4). +0,2 bar inställda trycket -0,2 bar Graf omfattar värmeanlaggning Övre gränsen - Uppvärming - vkylning Lägre gränsen Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

8 Diagram för val av Flamcomat pumpenhet Exemplet visar ett uppvärmningssystem (nominella karakteristika). Flamcos beräkningsprogram dimensionerar enligt VDI eräkningsprogrammet finns på Systeemdruk Drifttryck [bar] 5 4 M10 D10 Systeemdruk Drifttryck [bar] 5 4 M20 D baserat på 0.85 l/(kwh) baserat på 0.65 l/(kwh) Verwarmingsvermogen Pannans effekt [MW] Verwarmingsvermogen Pannans effekt [MW] Systeemdruk [bar] Drifttryck [bar] 3,0 2,5 2,0 MM DM Systeemdruk [bar] Drifttryck [bar] 3,5 3,0 2,5 2,0 M02 (Pos. Handregelventiel injusteringsventil: pos.: ) Systeemdruk Drifttryck [bar] M60 D60 Systeemdruk Drifttryck [bar] [bar] M80 D80 1,5 1, , Verwarmingsvermogen Pannans effekt [kw] 1, Verwarmingsvermogen Pannans effekt [MW] Verwarmingsvermogen Pannans effekt [MW] Verwarmingsvermogen Pannans effekt [MW] Nominaal Nominelt debiet flöde [l/h] Systeemdruk Drifttryck [bar] 3,5 3,0 2,5 2,0 M02 (Pos. Handregelventiel injusteringsventil: pos.: 6 6) Systeemdruk Drifttryck [bar] 3,5 3,0 2,5 2,0 M02 D02 Systeemdruk Drifttryck [bar] M100 D100 Systeemdruk Drifttryck [bar] M130 D130 1,5 1, , Verwarmingsvermogen Pannans effekt [MW] 1, Verwarmingsvermogen Pannans effekt [MW] Verwarmingsvermogen Pannans effekt [MW] Verwarmingsvermogen Pannans effekt [MW] Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

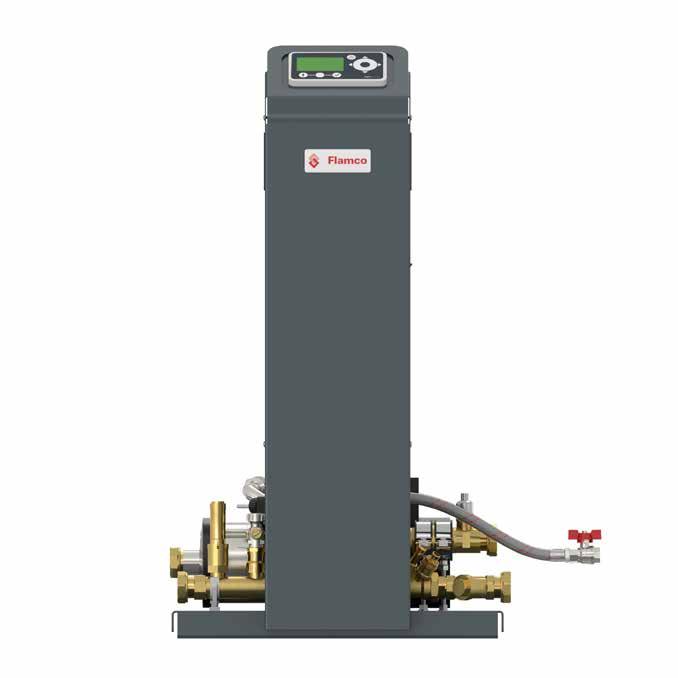

9 FLMOMT PUMPENHETER Trycksättning, avluftning och påfyllning i installationer med slutna radiatorsystem (enligt EN 12828) och kylt vatten (kylning). Integrerad avluftning/avgasning samt automatisk påfyllning. Inkl. kontrollpanel, processor som kan integreras med övervakningssystem (se dokumentation). Programmerbar styrenhet, bestående av separat kraft och kontrollenhet som ej är beroende av placering. På grund av den hydrauliska utformningen av Flamcomat G3 och anslutningsinställningarna kan kärlet placeras var som helst runt Flamcomat. alkar är monterade på Flamcomat G3 i syfte att skydda komponenter och förenkla transport till svåråtkomliga platser. Den andra pumpen på Flamcomat G3-dubbelpumpen kan placeras på valfri sida av Flamcomat. Flamcomat G3 kräver cirka 50 % mindre yta. nslutningsslangar mellan kärl och pumpenhet måste beställas separat. Pumpenheter M MM - M60: 230 V ~ 50 Hz. M80 - M130: 400 V ~ 3 ph 50 Hz. Vatten eller vatten-/glykollösning upp till 50%. Driftstemperatur: Godkänt enligt Maskindirektivet 2006/42/EG. Dimensionerat tryck [PN] Pumporientering För pannans effekt [kw] Tryck [bar] L. x. x H. Till kärl nslutning Till system Påfyllning M02 / G3 PN 10 hor ,2-3,5 540 x 227 x 922 G 1" M G 1 1 / 4" F Rp 1 / 2" M10 / G3 PN 10 hor ,0-5,0 513 x 227 x 922 G 1" M G 1 1 / 4" F Rp 1 / 2" M20 / G3 PN 10 hor ,0-5,0 553 x 227 x 922 G 1" M G 1 1 / 4" F Rp 1 / 2" M60 / G3 PN 10 vert ,5-8,5 561 x 227 x 922 G 1" M G 1 1 / 4" F Rp 1 / 2" M80 / G3 PN 16 vert ,7-10,0 593 x 299 x 937 G 1" M G 1 1 / 4" F Rp 1 / 2" M 100 PN 16 vert ,9-14,1 540 x 605 x 1030 G 1 1 / 2" F G 1 1 / 2" F Rp 1 / 2" M 130 PN 16 vert ,0-14,4 540 x 605 x 1190 G 1 1 / 2" F G 1 1 / 2" F Rp 1 / 2" För större, mer kraftfulla anläggningar: kontakta Flamco. Pumpenheter D DM - D60: 230 V ~ 50 Hz. D80 - D130: 400 V ~ 3 ph 50 Hz. Dimensionerat tryck [PN] Pumporientering För pannans effekt [kw] Max. tryck [bar] L. x. x H. Till kärl nslutning Till system Påfyllning D02 / G3 PN 10 hor ,2-3,5 603 x 452 x 974 G 1" M G 1 1 / 4" F Rp 1 / 2" D10 / G3 PN 10 hor ,0-5,0 583 x 452 x 974 G 1" M G 1 1 / 4" F Rp 1 / 2" D20 / G3 PN 10 hor ,0-5,0 620 x 446 x 974 G 1" M G 1 1 / 4" F Rp 1 / 2" D60 / G3 PN 10 vert ,5-8,5 594 x 444 x 974 G 1" M G 1 1 / 4" F Rp 1 / 2" D80 / G3 PN 16 vert ,7-10,0 594 x 515 x 975 G 1" M G 1 1 / 4" F Rp 1 / 2" D 100 PN 16 vert ,9-14,1 930 x 530 x 1030 G 1 1 / 2" F G 1 1 / 2" F Rp 1 / 2" D 130 PN 16 vert ,0-14,4 930 x 530 x 1190 G 1 1 / 2" F G 1 1 / 2" F Rp 1 / 2" För större, mer kraftfulla anläggningar: kontakta Flamco Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

10 FLMOMT GRUNDKÄRL OH EXTRKÄRL Expansionskärl för pumpenhet M 0 - M 130, DM - D 130 med utbytbart membran av butylgummi. E-godkänd. Flamcomaten används till att upprätthålla ett konstant tryck i värmeanläggningar enligt DIN och i kyl - och luftkonditioneringsanläggningar. Integrerad avluftning/avgasning. Flamcomat F extrakärl Trycklöst stålgrundkärl. Levereras med Flexvent Super och höj- och sänkbara fötter. Genom att använda Flamcos patenterade pallringar kan bubblor i storlekar upp till 18 mikrometer frigöras ur systemet. Pallringarna har en stor fästyta, så att Flamcomaten kan ta bort stora och små luftbubblor ur ditt system. Utbytbart membran av högkvalitativt butylgummi. Kärl liter: enligt EN13831 / liter: enligt D2000. Passar för system med en högsta flödestemperatur på 120. För max. arbetstemperatur i membranet: 70. Kärl: trycklöst, test-tryck 6 bar. Godkänt enligt EU direktiv 2014/68/EU om tryckbärande anordningar och Maskindirektivet 2006/42/EG. Röd (RL 3002) epoxipulverlackering. Flamcomat FG grundkärl Trycklöst stålgrundkärl. Levereras med Flexvent Super, höj- och sänkbara fötter och vikt-/volymsensor. Volym nsl. D D FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M FG G 1 1 / 2" M Volym nsl. F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M F G 1 1 / 2" M Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

11 TILLEHÖR FLMOMT nslutningspaketet till extrakärlet Flamcomat nslutningspaketet innehåller T-rör PN10, en slang och en isoleringsventil (låsbar avluftningsventil) så att du lättare kan installera extrakärlet Flamcomat F. nvänd pumpanslutningen från FG-kärlet när du installerar extrakärlet F med anslutningspaketet. vluftningsensor För att ansluta Flamcomatkärlet med pumpenheten, inkl. kulventil och avtappning. Inkl. sensor som signalerar till kontrollenheten att stoppa avluftningen. e nslutning Flamcomat Flamcomat FG F nslutningspaketet extrakärlet Flamcomat Flexibel anslutningset G 1 1 / 2" F G 1 1 / 2" F , Inklusive säkerhetslina och plombering. Med integrerad avtappningsventil och vridbar anslutning. Kan användas vid installering med seriekärl och vid systemanslutning. Kan leveras till nslutning till Pumpenhet Kärl Kärl Styrning nslutningsgr. avluftningsensor MM - M80, DM - D G 1 1 / 2" F G 1" F / G3 nslutningsgr. avluftningsensor MM - M80, DM - D G 1 1 / 2" F G 1" F / G3 nslutningsgr. avluftningsensor MM - M80, DM - D G 1 1 / 2" F G 1" F / G3 nslutningsgr. avluftningsensor 5 M100 - M130, D100 - D G 1 1 / 2" F G 1 1 / 2" M nslutningsgr. avluftningsensor 6 M100 - M130, D100 - D G 1 1 / 2" F G 1 1 / 2" M nslutningsgr. avluftningsensor 7 M100 - M130, D100 - D G 1 1 / 2" F G 1 1 / 2" M T-röret T-röret PN 10 gör det lättare att installera extrakärlet Flamcomat F. nvänd pumpanslutningen från FG-kärlet när du installerar extrakärlet F med T-röret. För nslutning längd Pumpenhet Kärl Kärl Pumpenhet Flexibel anslutning 1 / G3 MM - M80, DM - D G 1 1 / 2" F G 1" F 940 1, Flexibel anslutning 2 / G3 MM - M80, DM - D G 1 1 / 2" F G 1" F , Flexibel anslutning 3 / G3 MM - M80, DM - D G 1 1 / 2" F G 1" F , Flexibel anslutning 5 M100 - M130, D100 - D G 1 1 / 2" F G 1 1 / 2" M 500 5, Flexibel anslutning 6 M100 - M130, D100 - D G 1 1 / 2" F G 1 1 / 2" M 750 5, Flexibel anslutning 7 M100 - M130, D100 - D G 1 1 / 2" F G 1 1 / 2" M , e T-röret G 1 1 / , Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

12 Vridbar anslutning Komponentpar, anslutning till kärl anpassning till installationer med seriekärl. Prescor FP ackventil Prescor FP typ lämplig för system klass 4. Kan leveras till nslutning till Styrning Nom. Kärl Styrning Enkel pump type 4 MM - M80 (G3), DM - D80 (G3) DN 25 G 1 1 / 2" F R 1" 0, Dubbel pump type 5 M100 - M130, D100 - D130 DN 32 G 1 1 / 2" F R 1 1 / 4" 0, Lågt tryckfall. Lägsta ljudklass: 20 d() enligt DIN grupp I. Kan installeras både horistontellt och vertikalt. Inbyggt filter. Minst i klassen. Komplett enhet. Material: mässing, SST, plast and EPDM. rbetstemperatur: 1 / 65. Nominellt tryck: PN 10. vstängningsventil Inklusive säkerhetslina och plombering. Med integrerad avtappningsventil. D G nslutning nsl. Kan leveras till Rp G R tapp Styrning Kärl Rp R vstängningsventil DN / 4" 1 1 / 2" 1 1 / 4" G 3 / 4" - Flamcomat F vstängningsventil DN 25 utan 1" 1 1 / 4" - G 3 / 4" MM - M80 (G3), Flamcomat FG anlsutning DM - D80 (G3) vstängningsventil DN 32 utan anlsutning 1 1 / 4" 1 1 / 2" - G 3 / 4" M100 - M130 D100 - D130 Flamcomat FG DN nslutning (syst.) () D Volym vstängningsventiler (2x) Prescor FP ½ M 15 G ½" M , Prescor FP G ¾ M Unit 15 G ¾" M , Prescor FP K15 Unit 15 K , Återströmningsskydd Återströmningsskydd med filter. npassning till anslutning av påfyllning till dricksvattennätet. Inklusive smutsfilter och skruvkopplingar till anslutningen. För max. arbetstryck: 10 bar. För max. arbetstemp: 65. ERT nslutning Volym Kvs [m 3 /h] ERT Systemåtskiljare Rp 1 / 2" - R 1 / 2" > ,5 0, Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

13 vtappningmodul vtappningsmodulen till Flamcomat med SP-styrenhet förebygger att huvudkärlet överfylls när expansionsvolymen tillfälligt är större än kärlets volym. Levereras med vattenmätare eller pulsvattenmätare och passar flöden (Kvs) på 16 eller 20 m³/h. Modellerna med pulsvattenmätare har en SP-styrenhet som kan övervaka flödeshastigheten. Nominellt tryck: PN 10. Högsta temperatur på flödet: Högsta temperatur på återflödet: Elförsörjning: 230 V 1 Ph N PE 50 Hz ca 10 W. Fungerar med styrenheten SP-lw respektive SP-hw. TILLEHÖR TILL STYRNING Easycontact Extern enhet för att dela upp summalarm till flera specifika larm. Styrenhet Kan leveras till SU SP M-K/ M-K/U Flamcomat Easycontact imetall temperaturbrytare Urtappning set med impulsvattenmätare stor - 20m 3 /h Urtappning set med vattenmätare pulse stor - 20m 3 /h Elektromekanisk brytare med fast bryttemperatur på 70. Flamcomat: Vid 70 detekteras ett fel och det lagras i felminnet. När denna temperatur uppnås stoppas avgasningen tills temperaturen sjunker under 70 igen. M-K utomater: Vid 70 detekteras ett fel och det lagras i felminnet. Max. arbetstryck: 25 bar. rbetstemperatur: rytpunkt: 70. Fungerar med styrenheten SP -lw respektive -hw. Membranbrottsensor nalogt signalutförande Det går att bygga in denna i efterhand. Styrenhet Kan leveras till SU SP M-K/ M-K/U Flamcomat Membranbrottsensor nalogt signalutförande, nivå, tryck. nalog utsignal av kärlets fyllnadsnivå och det verkliga systemtrycket (0 10 V). Det går att bygga in denna i efterhand. ehandling och visualisering måste utföras av användaren. Tryckutjämningskärl imetall temperaturbrytare Volym Ø H. nsl. [inv.] Tryckutjämningskärl M / 2" 8, Tryckutjämningskärl D / 4" 10, SD ard Module Styrenhet Kan leveras till SU SP M-K/ M-K/U Flamcomat nalogt signalutförande Utvändig. För lagring parameterfiler. SD-modul används för: Sparande av SP parameterfiler. Läsa in och bearbetning av filer via SD-kort till datorn. Överföring av filer till Servicecenter. Inläsning av filerna anpassas av stödet. Impulsvattenmätare Vattenmätare med pulsutgång. npassning till om påfyllningsmängden ska anges i liter i stället för i timmar och minuter (kontrolldisplay, gränssnittsuppgifter, RS 485). Med elektronisk genomströmningsmätning. PN 10, Hz. External back-up mode Styrenhet Kan leveras till SU SP M-K/ M-K/U Flamcomat SD card module Funktioner Längd För SP control. Vattenmätare 1 puls / 10 liter Styrenhet Kan leveras till SU SP M-K/ M-K/U Flamcomat External back-up mode Master + Slave Extra Slave Modul Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

14 KONTROLL OH IGÅNGKÖRNING PÅ FLMO Kontroll och igångkörning av Flamco Flamco-Fill P Flamco-Fill P fyller på vatten i kyl- och värmesystem. Den har samma konstruktion som Flamco-Fill PE, men saknar egen styrenhet. Den har tagits fram för att användas ihop med en tryckautomat (Flamcomat, M-K/U) som har en SP-styrenhet. utomatens styrenhet övervakar och kontrollerar alla funktioner i en Flamco-Fill P. Kontroll och igångkörning av Flamco TILLEHÖR TILL PÅFYLLNING Flamco-Fill PE Flamco-Fill PE trycksättningsenhet övervakar trycket i slutna värme-och kylanläggningar och fyller på vid behov. Påfyllning beror på trycket eller nivån på ett förinställt intervall. Det är två olika arbetssätt tillgängliga. En för installationer med expansionsautomater (styrt av nivån i automaten) och en för installationer med Flexcon expansionskärl (styrt av systemtryck). lla modeller har impulsvattenmätare för att övervaka den mängd vatten som fylls på. Eventuella fel kommer att resultera i ett visuellt larm och kan göras synlig automatiskt i fel loggen, även via summalarm (potentialfria uttag). Separerar värmevatten från vatten av dricksvatten enligt standarderna DIN EN 1717 och DIN nslutning til Vatten ggregat Flamco-Fill P G 1 / 2" G 1 / 2" Elförsörjning (pump): 230 V/50 Hz. Tillflödestryck: 1-10 bar. Nominellt systemtryck: 1-9 bar (PN 10). Drifttemperatur: Flödeshastighet: 210 l/h. en till Flamco-Fill PE / P en till golvmonterade installationer av Flamco-Fill PE och Flamco-Fill P. en till Flamco-Fill PE / P (2x) nslutning til Vatten ggregat Flamco-Fill PE G 1 / 2" G 1 / 2" Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar

15 NFE 1 påfyllningsenhet NFE 1.1 / NFE 1.2 Vid anslutning till färskvattenledning (dricksvatten). estående av återströmningsskydd, vattenmätare, kulventil samt smutsfilter. För max. arbetstryck: 10 bar. För max. arbetstemp: 65. MVE 1 Rp ½" G ¾" G ¾" Rp ½" L. nslutning til Vatten ggregat Kvs (Återströmningsskydd) [m 3 /h] NFE 2.1 / NFE 2.2 NFE Rp 1 / 2" G 3 / 4" NFE Rp 1 / 2" G 3 / 4" NFE 1.2 försedd med en impulsvattenmätare (10 liter/impulse). Rp ½" NFE 3 G ¾" G ¾" MVE 2 Rp ½" NFE 2 påfyllningsenhet Vid anslutning till vattenförsörjning som inte kräver återströmningsskydd. estående av backventil, vattenmätare, kulventil samt smutsfilter. För max. arbetstryck: 10 bar. För max. arbetstemp: 90. Rp ½" G ¾" L. nslutning til Vatten ggregat MVE 1 magnetventilenhet NFE Rp 1 / 2" G 3 / 4" NFE Rp 1 / 2" G 3 / 4" utomatisk påfyllning direkt från vattenledningen som kan aktiveras av expansionen automaten (signal kontrollerad) eller själv som stöds med tryckgivare. Lämpad för anslutningar med NFE-enheter. Inklusive digital kontrollenhet, magnetventil, trycksensor och kulventil. För max. arbetstryck: 10 bar. För max. arbetstemp: 90. NFE 3 påfyllningsenhet NFE 2.2 försedd med en impulsvattenmätare (10 liter/impulse). Vid anslutning till vattenförsörjning som inte kräver återströmningsskydd. estående av backventil, kulventil samt smutsfilter. För max. arbetstryck: 10 bar. För max. arbetstemp: 90. L. nslutning til Vatten ggregat MVE G 3 / 4" Rp 1 / 2" L. nslutning til Vatten ggregat NFE Rp 1 / 2" G 3 / 4" 0, MVE 2 magnetventilenhet NFE 3 krävs inte om påfyllningsvatten är fritt från smuts > 0,2 mm, kommer anläggningen inte att fyllas på från ett fjärrvärme och lämpliga kulventiler heve installerats framför till magnetventilen (MVE). Magnetventilenheter för system med expansions automaten med SDS-styrning. Lämpad för anslutningar med NFE-enheter. Omfattar en kulventil och en magnetventil. För max. arbetstryck: 10 bar. För max. arbetstemp: 90. L. nslutning til Vatten ggregat MVE G 3 / 4" Rp 1 / 2" Vi reserverar oss för fel eller framtida ändringar. Vi reserverar oss för fel eller framtida ändringar
