1 THERMOTECH ThermoSystem Golvvärme Sortiment Ver 1511

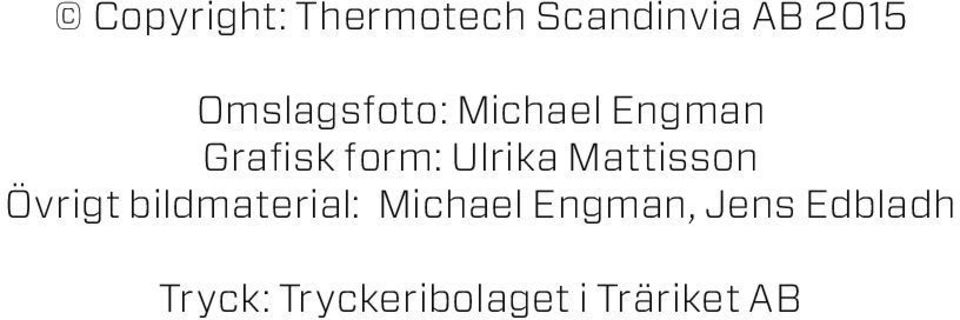

2 Copyright: Thermotech Scandinvia AB 2015 Omslagsfoto: Michael Engman Grafisk form: Ulrika Mattisson Övrigt bildmaterial: Michael Engman, Jens Edbladh Tryck: Tryckeribolaget i Träriket AB

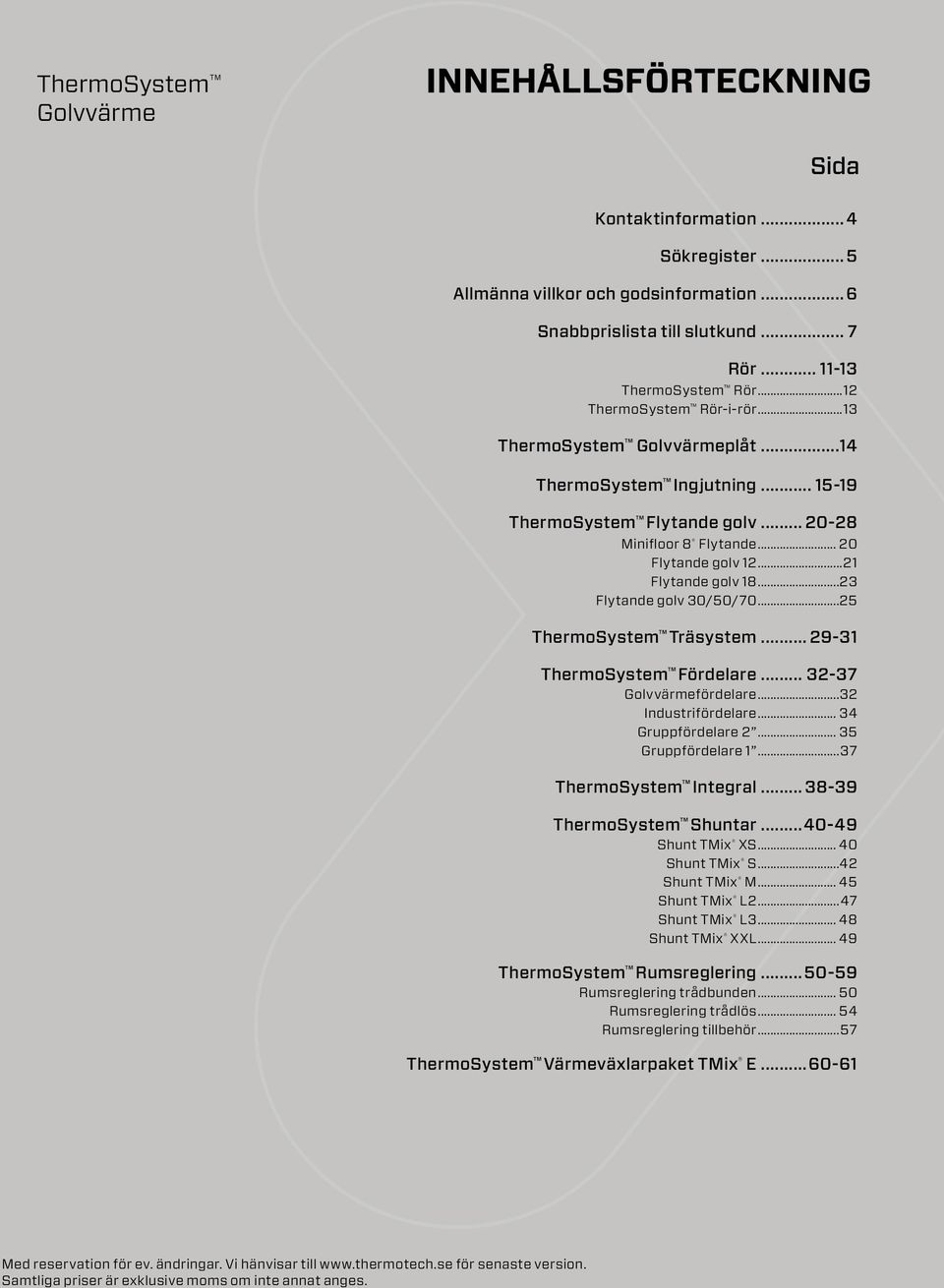

3 ThermoSystem Golvvärme INNEHÅLLSFÖRTECKNING Sida Kontaktinformation...4 Sökregister...5 Allmänna villkor och godsinformation...6 Snabbprislista till slutkund... 7 Rör ThermoSystem Rör...12 ThermoSystem Rör-i-rör...13 ThermoSystem Golvvärmeplåt...14 ThermoSystem Ingjutning ThermoSystem Flytande golv Minifloor 8 Flytande Flytande golv Flytande golv Flytande golv 30/50/ ThermoSystem Träsystem ThermoSystem Fördelare Golvvärmefördelare...32 Industrifördelare Gruppfördelare Gruppfördelare ThermoSystem Integral ThermoSystem Shuntar Shunt TMix XS Shunt TMix S...42 Shunt TMix M Shunt TMix L Shunt TMix L Shunt TMix XXL ThermoSystem Rumsreglering Rumsreglering trådbunden Rumsreglering trådlös Rumsreglering tillbehör...57 ThermoSystem Värmeväxlarpaket TMix E Med reservation för ev. ändringar. Vi hänvisar till för senaste version. Samtliga priser är exklusive moms om inte annat anges.

4 INNEHÅLLSFÖRTECKNING ThermoSystem Golvvärme ThermoSystem Elpannor Elpanna 2kW Elpanna 6/9kW...63 Byggpanna 6kW...64 ThermoSystem Tillbehör ThermoSystem R1 - för returbegränsning...75 ThermoSystem Fördelarskåp ThermoSystem Rörböjstöd KONTAKTINFORMATION Thermotech Scandinavia AB Växel: info@thermotech.se Personlig e-post: förnamn.efternamn@thermotech.se Lager & produktion Hågesta 247, SOLLEFTEÅ Tel Region Norra Norrland Spårvägen 8, UMEÅ Tel Region Stockholm Lilla Torget 4, NORRTÄLJE Tel Region Mitt Radiatorvägen 11, ÖREBRO Tel Region Väst Parkgatan 16, VÅRGÅRDA Tel Region Sydost Linnégatan 23, VÄXJÖ Tel Region Södra Norrland Lagervägen 14, SUNDSVALL Tel Region Syd Travbanegatan 17, MALMÖ Tel Certifierad ISO 9001 ISO Thermotech Scandinavia AB har ledningssystem för kvalitet och miljö som uppfyller kraven enligt ISO 9001 och Med reservation för ev. ändringar. Vi hänvisar till för senaste version. Samtliga priser är exklusive moms om inte annat anges.

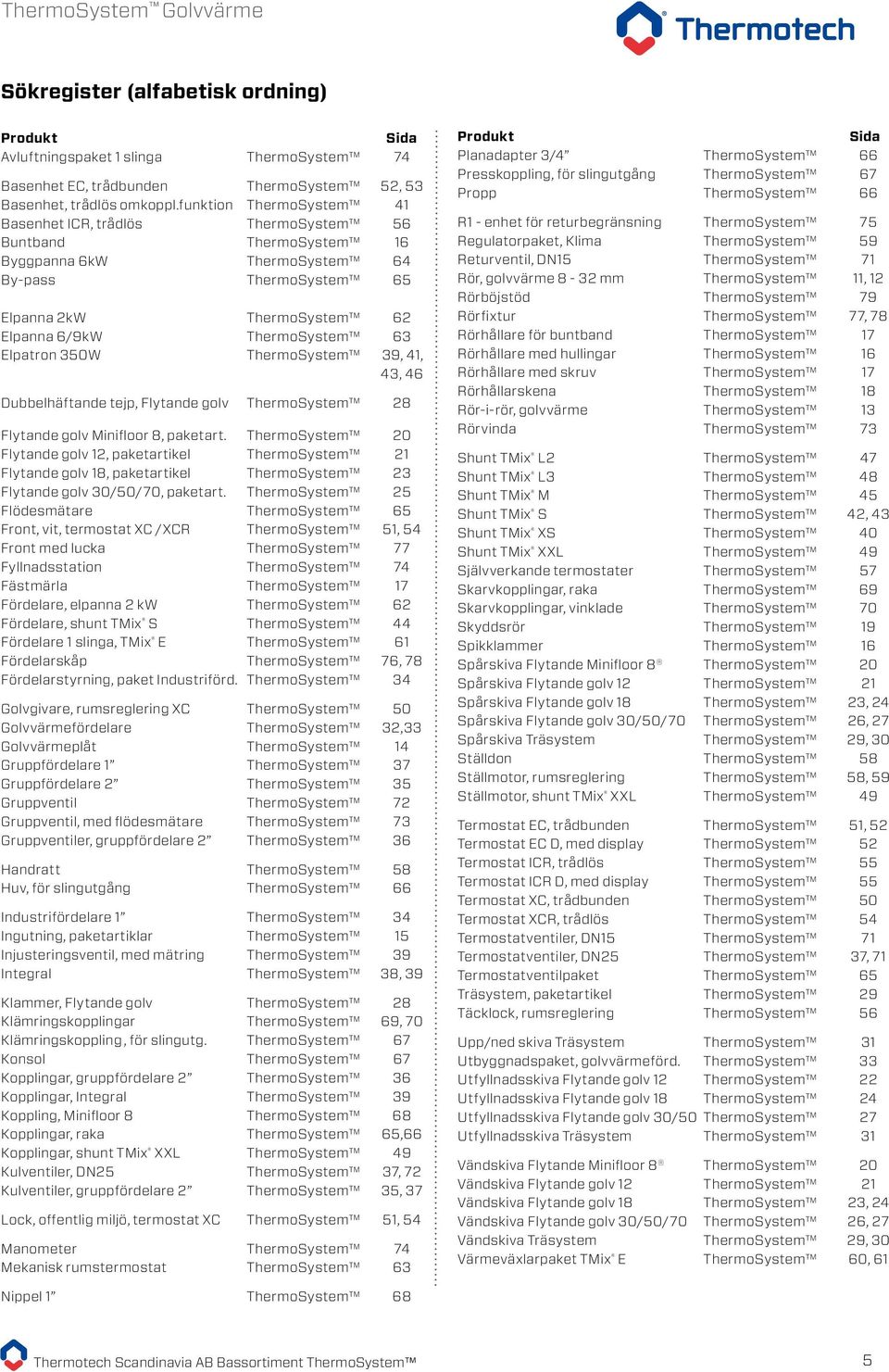

5 Sökregister (alfabetisk ordning) Produkt Sida Avluftningspaket 1 slinga ThermoSystem 74 Basenhet EC, trådbunden ThermoSystem 52, 53 Basenhet, trådlös omkoppl.funktion ThermoSystem 41 Basenhet ICR, trådlös ThermoSystem 56 Buntband ThermoSystem 16 Byggpanna 6kW ThermoSystem 64 By-pass ThermoSystem 65 Elpanna 2kW ThermoSystem 62 Elpanna 6/9kW ThermoSystem 63 Elpatron 350W ThermoSystem 39, 41, 43, 46 Dubbelhäftande tejp, Flytande golv ThermoSystem 28 Flytande golv Minifloor 8, paketart. ThermoSystem 20 Flytande golv 12, paketartikel ThermoSystem 21 Flytande golv 18, paketartikel ThermoSystem 23 Flytande golv 30/50/70, paketart. ThermoSystem 25 Flödesmätare ThermoSystem 65 Front, vit, termostat XC /XCR ThermoSystem 51, 54 Front med lucka ThermoSystem 77 Fyllnadsstation ThermoSystem 74 Fästmärla ThermoSystem 17 Fördelare, elpanna 2 kw ThermoSystem 62 Fördelare, shunt TMix S ThermoSystem 44 Fördelare 1 slinga, TMix E ThermoSystem 61 Fördelarskåp ThermoSystem 76, 78 Fördelarstyrning, paket Industriförd. ThermoSystem 34 Golvgivare, rumsreglering XC ThermoSystem 50 Golvvärmefördelare ThermoSystem 32,33 Golvvärmeplåt ThermoSystem 14 Gruppfördelare 1 ThermoSystem 37 Gruppfördelare 2 ThermoSystem 35 Gruppventil ThermoSystem 72 Gruppventil, med flödesmätare ThermoSystem 73 Gruppventiler, gruppfördelare 2 ThermoSystem 36 Handratt ThermoSystem 58 Huv, för slingutgång ThermoSystem 66 Industrifördelare 1 ThermoSystem 34 Ingutning, paketartiklar ThermoSystem 15 Injusteringsventil, med mätring ThermoSystem 39 Integral ThermoSystem 38, 39 Klammer, Flytande golv ThermoSystem 28 Klämringskopplingar ThermoSystem 69, 70 Klämringskoppling, för slingutg. ThermoSystem 67 Konsol ThermoSystem 67 Kopplingar, gruppfördelare 2 ThermoSystem 36 Kopplingar, Integral ThermoSystem 39 Koppling, Minifloor 8 ThermoSystem 68 Kopplingar, raka ThermoSystem 65,66 Kopplingar, shunt TMix XXL ThermoSystem 49 Kulventiler, DN25 ThermoSystem 37, 72 Kulventiler, gruppfördelare 2 ThermoSystem 35, 37 Lock, offentlig miljö, termostat XC ThermoSystem 51, 54 Manometer ThermoSystem 74 Mekanisk rumstermostat ThermoSystem 63 Produkt Sida Planadapter 3/4 ThermoSystem 66 Presskoppling, för slingutgång ThermoSystem 67 Propp ThermoSystem 66 R1 - enhet för returbegränsning ThermoSystem 75 Regulatorpaket, Klima ThermoSystem 59 Returventil, DN15 ThermoSystem 71 Rör, golvvärme 8-32 mm ThermoSystem 11, 12 Rörböjstöd ThermoSystem 79 Rörfixtur ThermoSystem 77, 78 Rörhållare för buntband ThermoSystem 17 Rörhållare med hullingar ThermoSystem 16 Rörhållare med skruv ThermoSystem 17 Rörhållarskena ThermoSystem 18 Rör-i-rör, golvvärme ThermoSystem 13 Rörvinda ThermoSystem 73 Shunt TMix L2 ThermoSystem 47 Shunt TMix L3 ThermoSystem 48 Shunt TMix M ThermoSystem 45 Shunt TMix S ThermoSystem 42, 43 Shunt TMix XS ThermoSystem 40 Shunt TMix XXL ThermoSystem 49 Självverkande termostater ThermoSystem 57 Skarvkopplingar, raka ThermoSystem 69 Skarvkopplingar, vinklade ThermoSystem 70 Skyddsrör ThermoSystem 19 Spikklammer ThermoSystem 16 Spårskiva Flytande Minifloor 8 ThermoSystem 20 Spårskiva Flytande golv 12 ThermoSystem 21 Spårskiva Flytande golv 18 ThermoSystem 23, 24 Spårskiva Flytande golv 30/50/70 ThermoSystem 26, 27 Spårskiva Träsystem ThermoSystem 29, 30 Ställdon ThermoSystem 58 Ställmotor, rumsreglering ThermoSystem 58, 59 Ställmotor, shunt TMix XXL ThermoSystem 49 Termostat EC, trådbunden ThermoSystem 51, 52 Termostat EC D, med display ThermoSystem 52 Termostat ICR, trådlös ThermoSystem 55 Termostat ICR D, med display ThermoSystem 55 Termostat XC, trådbunden ThermoSystem 50 Termostat XCR, trådlös ThermoSystem 54 Termostatventiler, DN15 ThermoSystem 71 Termostatventiler, DN25 ThermoSystem 37, 71 Termostatventilpaket ThermoSystem 65 Träsystem, paketartikel ThermoSystem 29 Täcklock, rumsreglering ThermoSystem 56 Upp/ned skiva Träsystem ThermoSystem 31 Utbyggnadspaket, golvvärmeförd. ThermoSystem 33 Utfyllnadsskiva Flytande golv 12 ThermoSystem 22 Utfyllnadsskiva Flytande golv 18 ThermoSystem 24 Utfyllnadsskiva Flytande golv 30/50 ThermoSystem 27 Utfyllnadsskiva Träsystem ThermoSystem 31 Vändskiva Flytande Minifloor 8 ThermoSystem 20 Vändskiva Flytande golv 12 ThermoSystem 21 Vändskiva Flytande golv 18 ThermoSystem 23, 24 Vändskiva Flytande golv 30/50/70 ThermoSystem 26, 27 Vändskiva Träsystem ThermoSystem 29, 30 Värmeväxlarpaket TMix E ThermoSystem 60, 61 Nippel 1 ThermoSystem 68 5

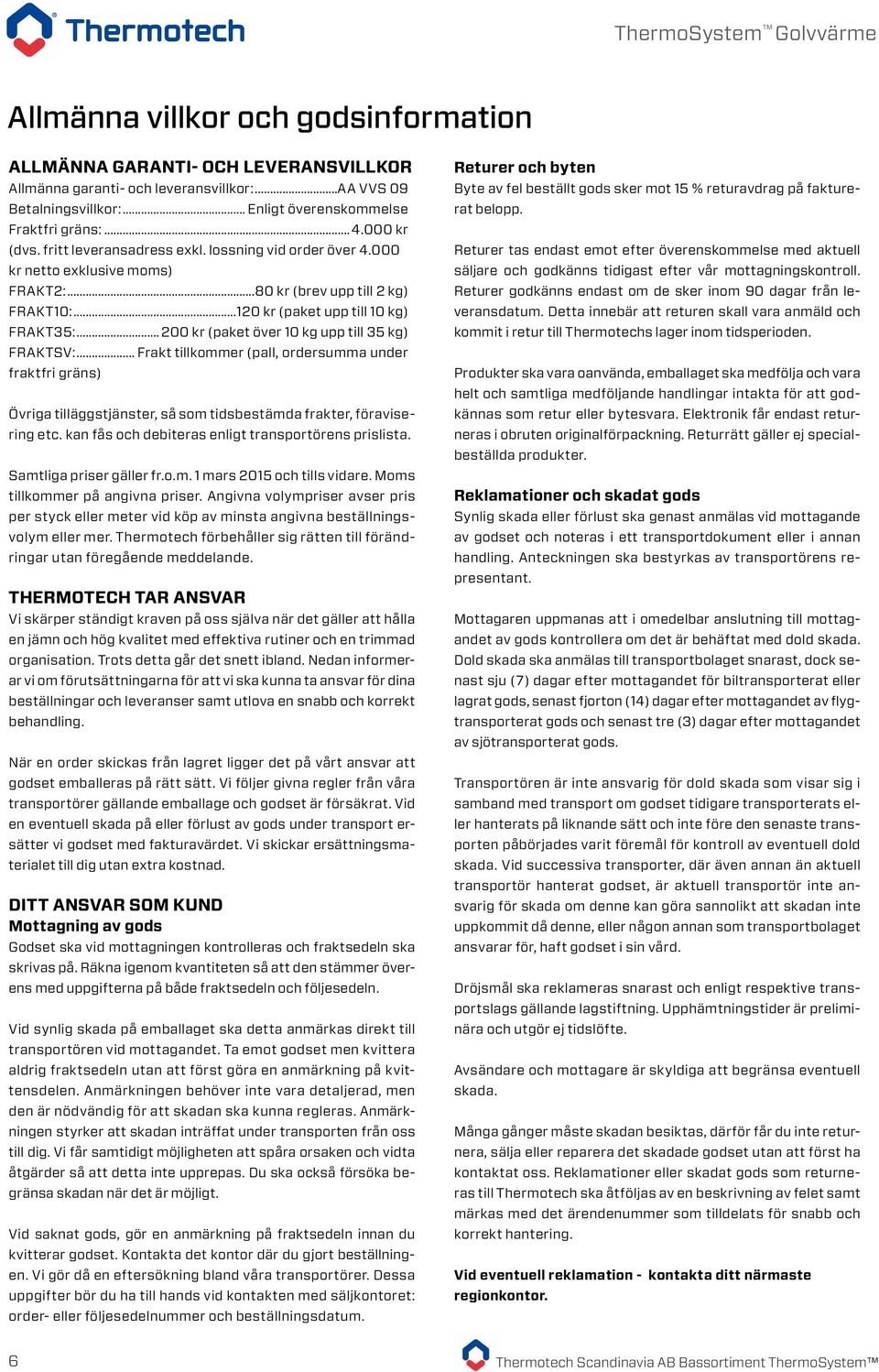

6 ThermoSystem Golvvärme Allmänna villkor och godsinformation ALLMÄNNA GARANTI- OCH LEVERANSVILLKOR Allmänna garanti- och leveransvillkor:...aa VVS 09 Betalningsvillkor:... Enligt överenskommelse Fraktfri gräns: kr (dvs. fritt leveransadress exkl. lossning vid order över kr netto exklusive moms) Frakt2:...80 kr (brev upp till 2 kg) Frakt10: kr (paket upp till 10 kg) Frakt35: kr (paket över 10 kg upp till 35 kg) FraktSV:... Frakt tillkommer (pall, ordersumma under fraktfri gräns) Övriga tilläggstjänster, så som tidsbestämda frakter, föravisering etc. kan fås och debiteras enligt transportörens prislista. Samtliga priser gäller fr.o.m. 1 mars 2015 och tills vidare. Moms tillkommer på angivna priser. Angivna volympriser avser pris per styck eller meter vid köp av minsta angivna beställningsvolym eller mer. Thermotech förbehåller sig rätten till förändringar utan föregående meddelande. THERMOTECH TAR ANSVAR Vi skärper ständigt kraven på oss själva när det gäller att hålla en jämn och hög kvalitet med effektiva rutiner och en trimmad organisation. Trots detta går det snett ibland. Nedan informerar vi om förutsättningarna för att vi ska kunna ta ansvar för dina beställningar och leveranser samt utlova en snabb och korrekt behandling. När en order skickas från lagret ligger det på vårt ansvar att godset emballeras på rätt sätt. Vi följer givna regler från våra transportörer gällande emballage och godset är försäkrat. Vid en eventuell skada på eller förlust av gods under transport ersätter vi godset med fakturavärdet. Vi skickar ersättningsmaterialet till dig utan extra kostnad. DITT ANSVAR SOM KUND Mottagning av gods Godset ska vid mottagningen kontrolleras och fraktsedeln ska skrivas på. Räkna igenom kvantiteten så att den stämmer överens med uppgifterna på både fraktsedeln och följesedeln. Vid synlig skada på emballaget ska detta anmärkas direkt till transportören vid mottagandet. Ta emot godset men kvittera aldrig fraktsedeln utan att först göra en anmärkning på kvittensdelen. Anmärkningen behöver inte vara detaljerad, men den är nödvändig för att skadan ska kunna regleras. Anmärkningen styrker att skadan inträffat under transporten från oss till dig. Vi får samtidigt möjligheten att spåra orsaken och vidta åtgärder så att detta inte upprepas. Du ska också försöka begränsa skadan när det är möjligt. Vid saknat gods, gör en anmärkning på fraktsedeln innan du kvitterar godset. Kontakta det kontor där du gjort beställningen. Vi gör då en eftersökning bland våra transportörer. Dessa uppgifter bör du ha till hands vid kontakten med säljkontoret: order- eller följesedelnummer och beställningsdatum. Returer och byten Byte av fel beställt gods sker mot 15 % returavdrag på fakturerat belopp. Returer tas endast emot efter överenskommelse med aktuell säljare och godkänns tidigast efter vår mottagningskontroll. Returer godkänns endast om de sker inom 90 dagar från leveransdatum. Detta innebär att returen skall vara anmäld och kommit i retur till Thermotechs lager inom tidsperioden. Produkter ska vara oanvända, emballaget ska medfölja och vara helt och samtliga medföljande handlingar intakta för att godkännas som retur eller bytesvara. Elektronik får endast returneras i obruten originalförpackning. Returrätt gäller ej specialbeställda produkter. Reklamationer och skadat gods Synlig skada eller förlust ska genast anmälas vid mottagande av godset och noteras i ett transportdokument eller i annan handling. Anteckningen ska bestyrkas av transportörens representant. Mottagaren uppmanas att i omedelbar anslutning till mottagandet av gods kontrollera om det är behäftat med dold skada. Dold skada ska anmälas till transportbolaget snarast, dock senast sju (7) dagar efter mottagandet för biltransporterat eller lagrat gods, senast fjorton (14) dagar efter mottagandet av flygtransporterat gods och senast tre (3) dagar efter mottagandet av sjötransporterat gods. Transportören är inte ansvarig för dold skada som visar sig i samband med transport om godset tidigare transporterats eller hanterats på liknande sätt och inte före den senaste transporten påbörjades varit föremål för kontroll av eventuell dold skada. Vid successiva transporter, där även annan än aktuell transportör hanterat godset, är aktuell transportör inte ansvarig för skada om denne kan göra sannolikt att skadan inte uppkommit då denne, eller någon annan som transportbolaget ansvarar för, haft godset i sin vård. Dröjsmål ska reklameras snarast och enligt respektive transportslags gällande lagstiftning. Upphämtningstider är preliminära och utgör ej tidslöfte. Avsändare och mottagare är skyldiga att begränsa eventuell skada. Många gånger måste skadan besiktas, därför får du inte returnera, sälja eller reparera det skadade godset utan att först ha kontaktat oss. Reklamationer eller skadat gods som returneras till Thermotech ska åtföljas av en beskrivning av felet samt märkas med det ärendenummer som tilldelats för snabb och korrekt hantering. Vid eventuell reklamation - kontakta ditt närmaste regionkontor. 6

7 Snabbprislista till slutkund Konsumentprislista med priser inklusive moms. Gäller fr o m 1 mars Ingjutning Ingjutningssystem 17 med buntband c/c 300 Golvvärmerör 17 mm och buntband för ingjutning Ingjutningssystem 17 med buntband c/c 200 Golvvärmerör 17 mm och buntband för ingjutning Ingjutningssystem 17 med rörhållarskena c/c 300 Golvvärmerör 17 mm och rörhållarskenor för ingjutning Ingjutningssystem 17 med rörhållarskena c/c 200 Golvvärmerör 17 mm och rörhållarskenor för ingjutning Ingjutningssystem 12 med rörhållarskena c/c 150 Golvvärmerör 12 mm och rörhållarskenor för ingjutning Artikelnr Pris ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m 2 Träsystem Träsystem c/c 300 Spånskivor, vändskivor, golvvärmeplåtar och golvvärmerör 17 mm Träsystem c/c 150 Spånskivor, vändskivor, golvvärmeplåtar och golvvärmerör 17 mm ,00 kr/m ,00 kr/m 2 Glesregling Glesregling c/c 300 Golvvärmeplåtar och golvvärmerör 17 mm för läggning på glespanel Glesregling c/c 200 Golvvärmeplåtar och golvvärmerör 17 mm för läggning på glespanel Glesregling c/c 150 Golvvärmeplåtar och golvvärmerör 17 mm för läggning på glespanel ,00 kr/m ,00 kr/m ,00 kr/m 2 Flytande golv Flytande golv 12 c/c 200 Spårade cellplastskivor, vändskivor och golvvärmerör 12 mm Flytande golv 18 c/c 300 Spårade cellplastskivor, vändskivor, utfyllnadsskivor och golvvärmerör 17 mm Flytande golv 18 c/c 150 Spårade cellplastskivor, vändskivor, utfyllnadsskivor och golvvärmerör 17 mm Flytande golv 30 mm, c/c 300 Spårade 30 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 30 mm, c/c 150 Spårade 30 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 50 mm, c/c 300 Spårade 50 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 50 mm, c/c 150 Spårade 50 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 70 mm, c/c 300 Spårade 70 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm Flytande golv 70 mm, c/c 150 Spårade 70 mm cellplastskivor, golvvärmeplåtar och golvvärmerör 17 mm ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m ,00 kr/m 2 Prisjusteringar kan ske utan föregående information. Vi hänvisar till för senaste version. 7

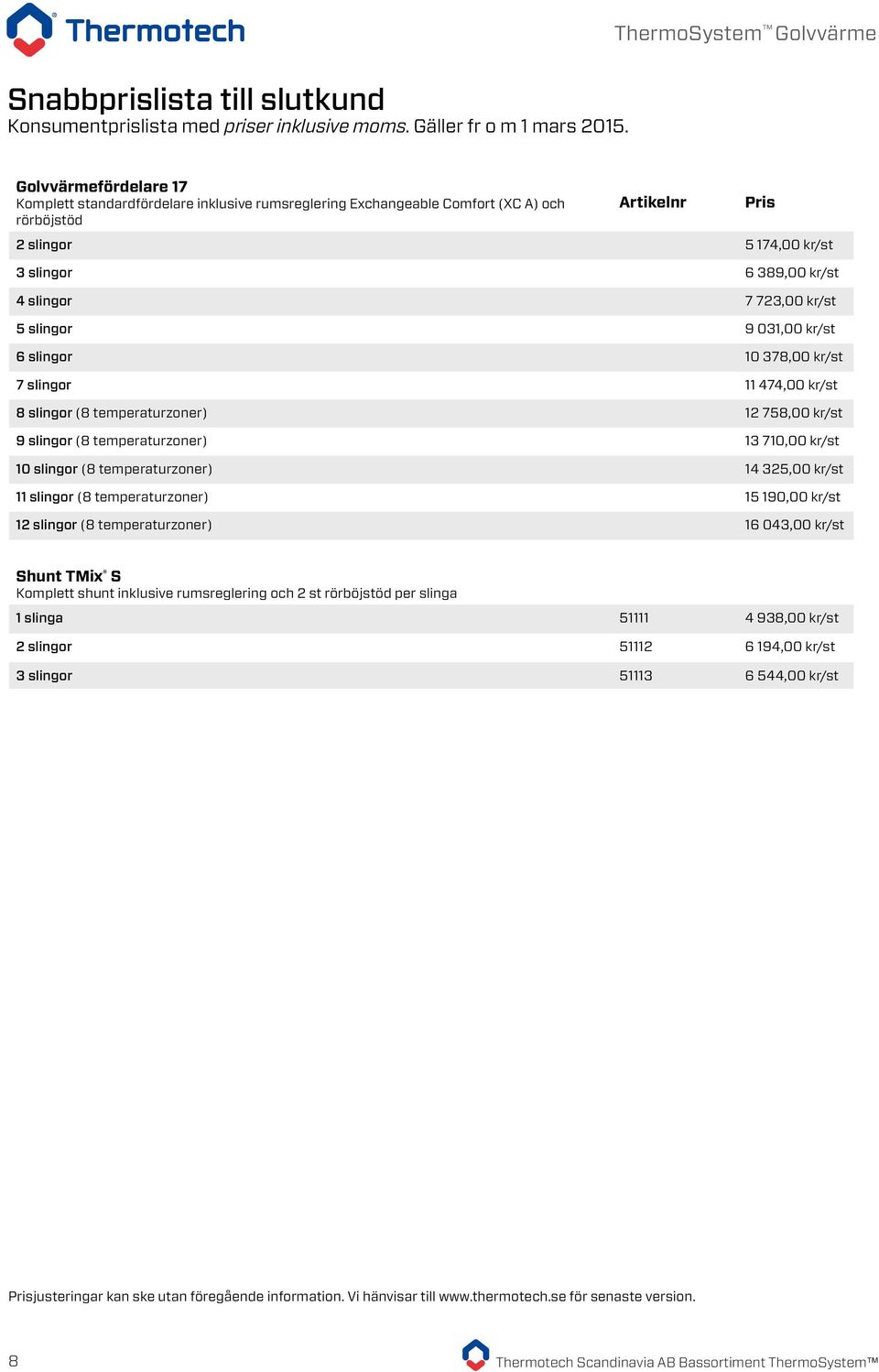

8 ThermoSystem Golvvärme Snabbprislista till slutkund Konsumentprislista med priser inklusive moms. Gäller fr o m 1 mars Golvvärmefördelare 17 Komplett standardfördelare inklusive rumsreglering Exchangeable Comfort (XC A) och Artikelnr Pris rörböjstöd 2 slingor 5 174,00 kr/st 3 slingor 6 389,00 kr/st 4 slingor 7 723,00 kr/st 5 slingor 9 031,00 kr/st 6 slingor ,00 kr/st 7 slingor ,00 kr/st 8 slingor (8 temperaturzoner) ,00 kr/st 9 slingor (8 temperaturzoner) ,00 kr/st 10 slingor (8 temperaturzoner) ,00 kr/st 11 slingor (8 temperaturzoner) ,00 kr/st 12 slingor (8 temperaturzoner) ,00 kr/st Shunt TMix S Komplett shunt inklusive rumsreglering och 2 st rörböjstöd per slinga 1 slinga ,00 kr/st 2 slingor ,00 kr/st 3 slingor ,00 kr/st Prisjusteringar kan ske utan föregående information. Vi hänvisar till för senaste version. 8

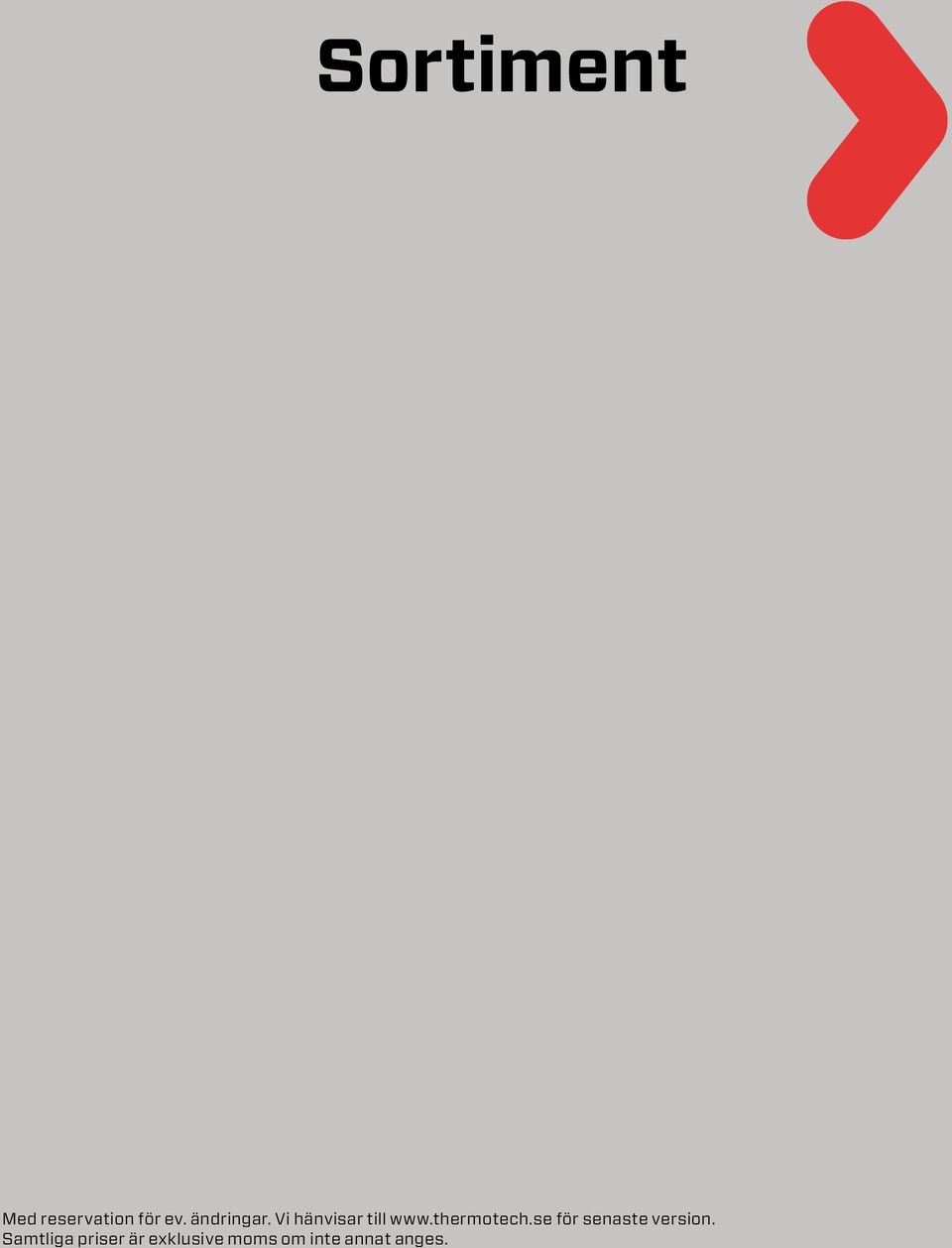

9 Sortiment och prislista Med reservation för ev. ändringar. Vi hänvisar till för senaste version. Samtliga priser är exklusive moms om inte annat anges.

10

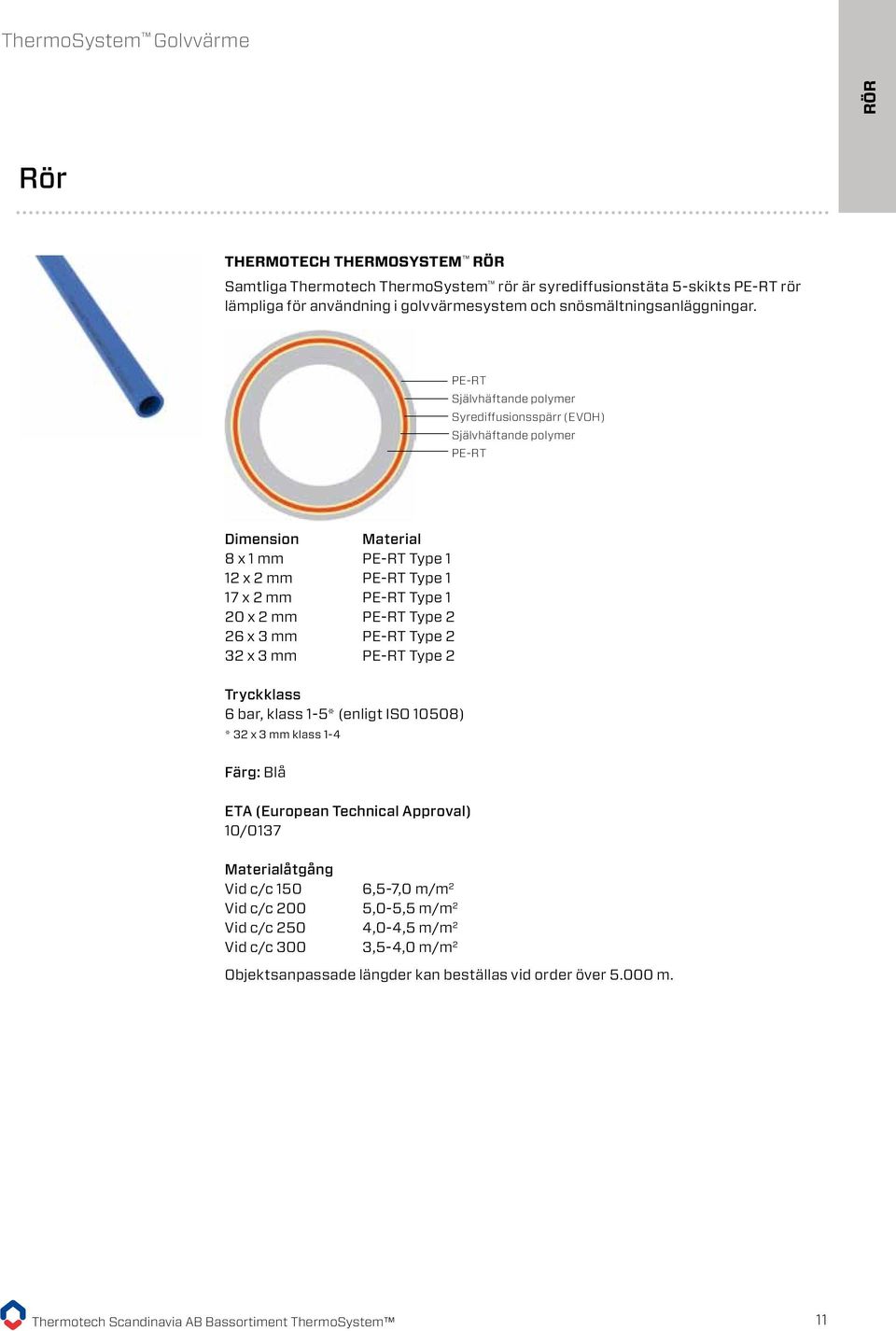

11 RÖR Rör THERMOTECH THERMOSYSTEM RÖR Samtliga Thermotech ThermoSystem rör är syrediffusionstäta 5-skikts PE-RT rör lämpliga för användning i golvvärmesystem och snösmältningsanläggningar. PE-RT Självhäftande polymer Syrediffusionsspärr (EVOH) Självhäftande polymer PE-RT Dimension Material 8 x 1 mm PE-RT Type 1 12 x 2 mm PE-RT Type 1 17 x 2 mm PE-RT Type 1 20 x 2 mm PE-RT Type 2 26 x 3 mm PE-RT Type 2 32 x 3 mm PE-RT Type 2 Tryckklass 6 bar, klass 1-5* (enligt ISO 10508) * 32 x 3 mm klass 1-4 Färg: Blå ETA (European Technical Approval) 10/0137 Materialåtgång Vid c/c 150 6,5-7,0 m/m 2 Vid c/c 200 5,0-5,5 m/m 2 Vid c/c 250 4,0-4,5 m/m 2 Vid c/c 300 3,5-4,0 m/m 2 Objektsanpassade längder kan beställas vid order över m. 11

12 RÖR Rör THERMOTECH THERMOSYSTEM RÖR 8 mm mm, 32 m/rulle 64/pall 8,90 kr/m mm, 200 m/rulle 15/pall 8,90 kr/m 12 mm mm, 50 m/rulle 27/pall 10,30 kr/m mm, m/rulle 12/pall 10,30 kr/m 16 mm - Se Sortiment & prislista för MultiSystem 17 mm mm, 70 m/rulle 27/pall 16,00 kr/m mm, 140 m/rulle 18/pall 16,00 kr/m mm, 240 m/rulle 10/pall 16,00 kr/m mm, 350 m/rulle 7/pall 16,00 kr/m mm, 650 m/rulle 4/pall 16,00 kr/m 20 mm mm, 120 m/rulle 10pall 16,50 kr/m mm, 240 m/rulle 7/pall 16,50 kr/m mm, 450 m/rulle 3/pall 16,50 kr/m 26 mm mm, 350 m/rulle 6 st/pall. Beställningsvara. 31,00 kr/m 32 mm mm, 100 m/rulle 5/pall 48,00 kr/m 12

13 RÖR Rör THERMOTECH THERMOSYSTEM RÖR Rör-i-rör mm, 15 m/rulle 22/pall 52,00 kr/m mm, 25 m/rulle 20/pall 52,00 kr/m mm, 50 m/rulle 10/pall 52,00 kr/m mm, 10 m/rulle 20/pall 84,00 kr/m mm, 25 m/rulle 11/pall 84,00 kr/m mm, 50 m/rulle 6/pall 84,00 kr/m 13

14 GOLVVÄRMEPLÅT ThermoSystem Golvvärme ThermoSystem Golvvärmeplåt THERMOSYSTEM GOLVVÄRMEPLÅT Aluminiumplåt med knäckanvisningar vid 330/110/440/270 mm. Används vid lätta golvkonstruktioner. Plåt för c/c 150 Plåt för c/c 200 Plåt för c/c För 8 mm rör med c/c /pall 35,00 kr/st Mått: 0,5 x 145 x 1150 mm Materialåtgång: ca 5 plåtar/m För 12 mm rör med c/c 200 Mått: 0,5 x 180 x 1150 mm Materialåtgång: ca 4,2 plåtar/m För 16 mm rör med c/c 200 Mått: 0,5 x 190 x 1150 mm Materialåtgång: ca 4 plåtar/m För 17 mm rör med c/c 150 Mått: 0,5 x 145 x 1150 mm Materialåtgång: ca 5 plåtar/m För 17 mm rör med c/c 200 Mått: 0,5 x 190 x 1150 mm Materialåtgång: ca 4 plåtar/m För 17 mm rör med c/c 300 Mått: 0,5 x 270 x 1150 mm Materialåtgång: ca 2,5 plåtar/m För 20 x 2 mm rör med c/c 300 Mått: 0,5 x 270 x 1150 mm Materialåtgång: Ca 2,5 plåtar/m 2 400/pall 400/pall 60/krt, 480/pall 60/krt, 480/pall 40/krt, 320/pall 280/pall 40,00 kr/st 41,00 kr/st 34,00 kr/st 41,00 kr/st 45,00 kr/st 49,00 kr/st 14

15 ThermoSystem Ingjutning INGJUTNING THERMOSYSTEM MINIFLOOR 8 INGJUTNING Paketartikel (m 2 -pris) Komplett material för ingjutning av 8 mm golvvärmerör fäst med buntband. * xx avser c/c -mått (100 eller 150 mm) ** xxx avser storlek på rulle med golvvärmerör i meter xx* Ingående artiklar: xxx**, Offert THERMOSYSTEM INGJUTNING 12 Paketartikel (m 2 -pris) Komplett material för ingjutning av 12 mm golvvärmerör fäst med rörhållarskena. * xx avser c/c -mått (150 mm) ** xxx avser storlek på rulle med golvvärmerör i meter xx* Ingående artiklar: xxx**, Offert THERMOSYSTEM INGJUTNING 17 Paketartikel (m 2 -pris) Komplett material för ingjutning av 17 mm golvvärmerör fäst med buntband eller rörhållarskena. * xx avser c/c -mått (150 eller 300 mm) ** xxx avser storlek på rulle med golvvärmerör i meter xx* Med buntband Ingående artiklar: xxx**, Offert xx* Med rörhållarskena Ingående artiklar: xxx**, Offert THERMOSYSTEM INGJUTNING 20 Paketartikel (m 2 -pris) Komplett material för ingjutning av 20 mm golvvärmerör fäst med rörhållarskena eller buntband. * xx avser c/c -mått (200 eller 300 mm) ** xxx avser storlek på rulle med golvvärmerör i meter xx* Med buntband Ingående artiklar: xxx**, Offert xx* Med rörhållarskena Ingående artiklar: xxx**, Offert 15

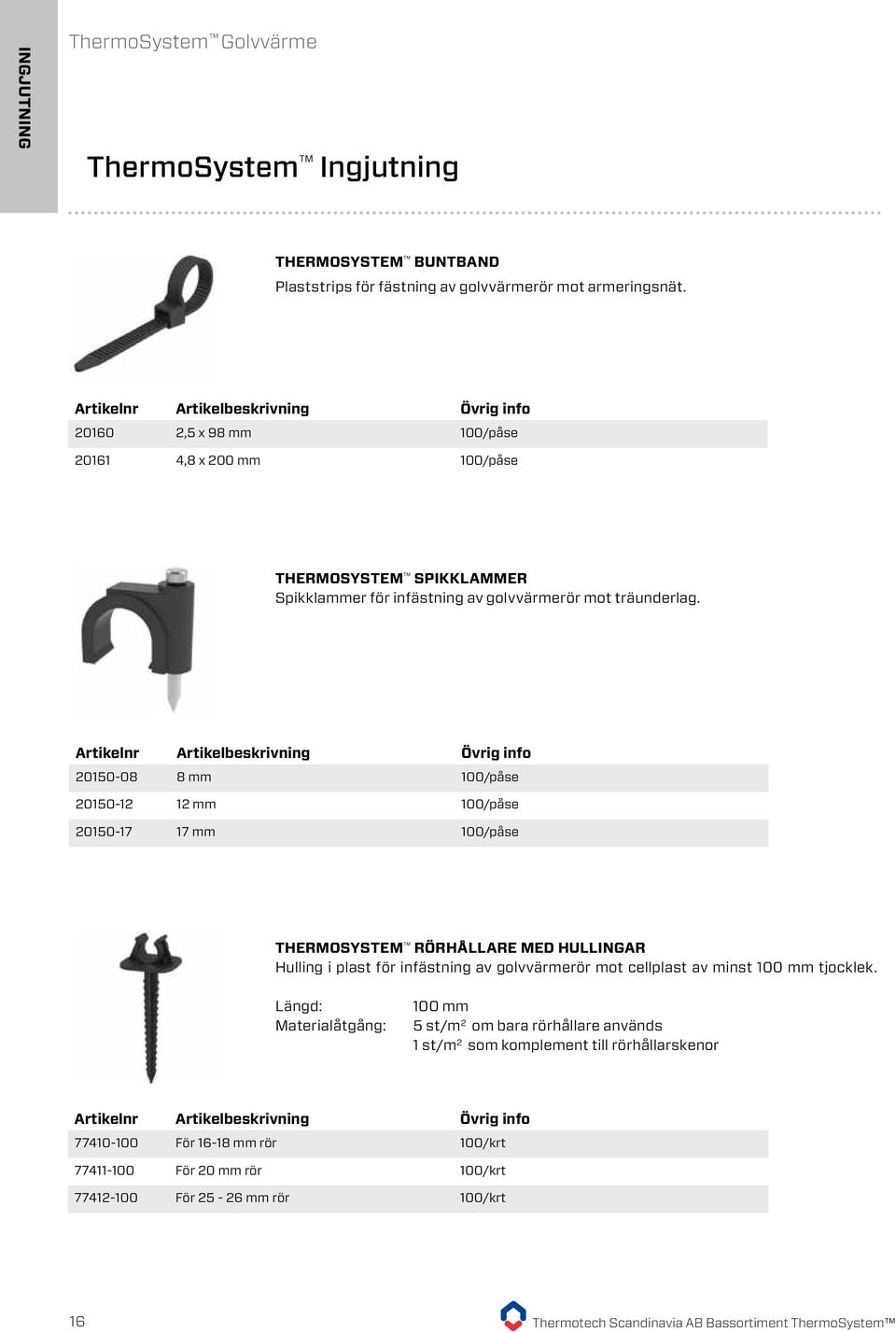

16 INGJUTNING ThermoSystem Golvvärme ThermoSystem Ingjutning THERMOSYSTEM BUNTBAND Plaststrips för fästning av golvvärmerör mot armeringsnät ,5 x 98 mm 100/påse 15,00 kr/frp ,8 x 200 mm 100/påse 50,00 kr/frp THERMOSYSTEM SPIKKLAMMER Spikklammer för infästning av golvvärmerör mot träunderlag mm 100/påse 50,00 kr/frp mm 100/påse 75,00 kr/frp mm 100/påse 100,00 kr/frp THERMOSYSTEM RÖRHÅLLARE MED HULLINGAR Hulling i plast för infästning av golvvärmerör mot cellplast av minst 100 mm tjocklek. Längd: Materialåtgång: 100 mm 5 st/m 2 om bara rörhållare används 1 st/m 2 som komplement till rörhållarskenor För mm rör 100/krt 230,00 kr/krt För 20 mm rör 100/krt 230,00 kr/krt För mm rör 100/krt 300,00 kr/krt 16

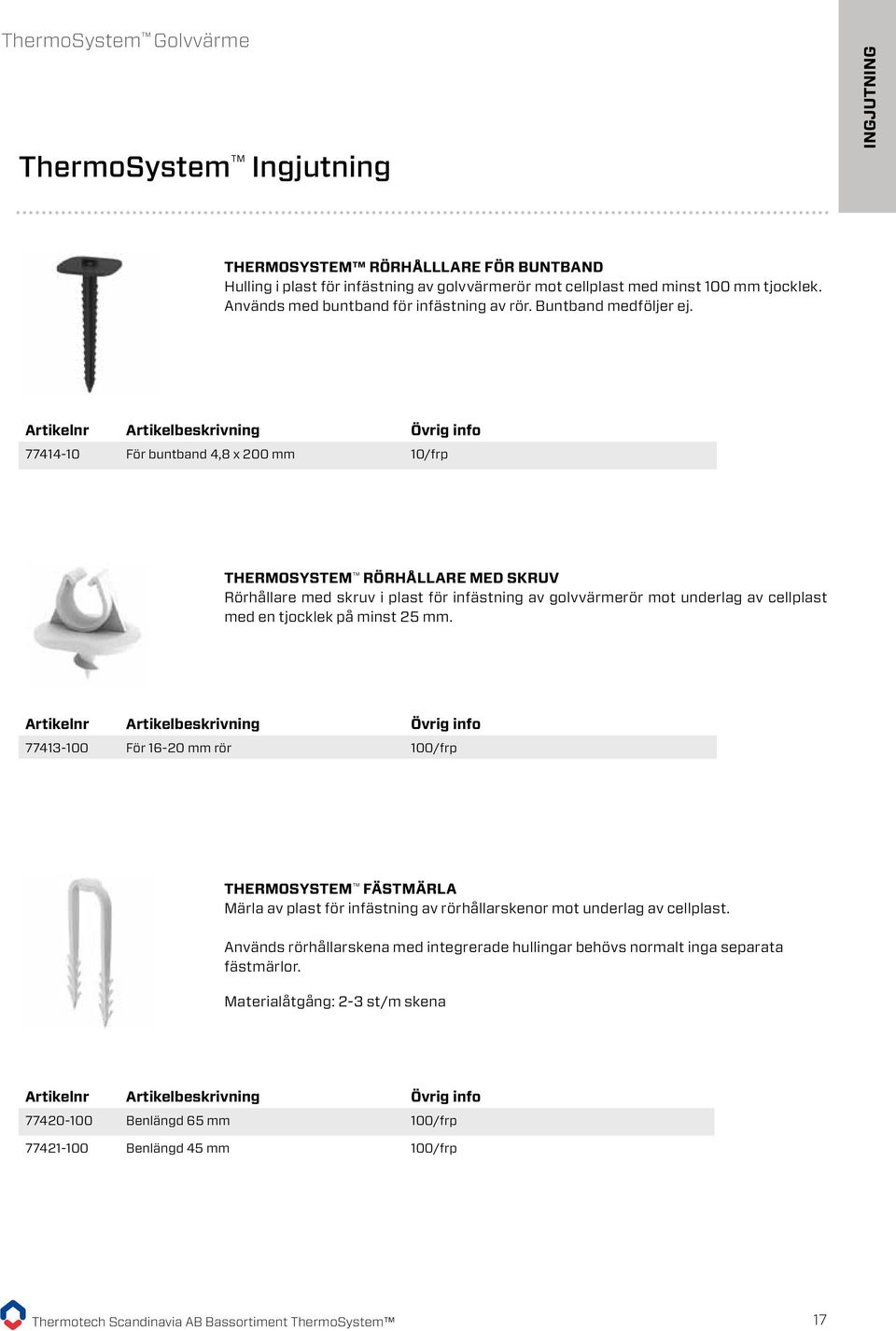

17 ThermoSystem Ingjutning INGJUTNING THERMOSYSTEM RÖRHÅLLLARE FÖR BUNTBAND Hulling i plast för infästning av golvvärmerör mot cellplast med minst 100 mm tjocklek. Används med buntband för infästning av rör. Buntband medföljer ej För buntband 4,8 x 200 mm 10/frp 30,00 kr/frp THERMOSYSTEM RÖRHÅLLARE MED SKRUV Rörhållare med skruv i plast för infästning av golvvärmerör mot underlag av cellplast med en tjocklek på minst 25 mm För mm rör 100/frp 230,00 kr/frp THERMOSYSTEM FÄSTMÄRLA Märla av plast för infästning av rörhållarskenor mot underlag av cellplast. Används rörhållarskena med integrerade hullingar behövs normalt inga separata fästmärlor. Materialåtgång: 2-3 st/m skena Benlängd 65 mm 100/frp 200,00 kr/frp Benlängd 45 mm 100/frp 200,00 kr/frp 17

18 INGJUTNING ThermoSystem Golvvärme ThermoSystem Ingjutning THERMOSYSTEM RÖRHÅLLARSKENA Rörhållarskena i plast för infästning av golvvärmerör. Vid underlag av cellplast trampas skenan fast. Vid betongunderlag skjuts skenan fast med betongspik eller plugg och skruv. Vid behov kan skenan delas i två delar genom att skära ett snitt med kniven i avsedd brottanvisning och sedan böja av den. Rörhållarskenan kan levereras monterad 5 och 5 med en total längd av 3,5 meter, alternativt som lös skena med en längd av 0,7 meter. För rördimensioner med Dy mm. Varierbart c/c var 10:e cm. Åtgång: 0,8-1 meter rörhållarskena/m 2 golvyta (platta på mark) Enkel skena 0,7 m med hullingar 16,00 kr/st Sammansatt skena 3,5 m med hullingar 80,00 kr/st Enkel skena 0,7 m utan hullingar 15,00 kr/st Sammansatt skena 3,5 m utan hullingar 75,00 kr/st THERMOSYSTEM RÖRHÅLLARSKENA Plastskena för infästning av golvvärmerör. Vid underlag av cellplast fästs skenan med fästmärlor ( / ). Vid betongunderlag skjuts skenan fast med betongspik eller plugg och skruv. Varierbart c/c var 5:e cm För 12 mm rör, Längd: 2 m Levereras styckevis. Materialåtgång: 1,2 m/m 2 vid c/c m/bunt 25,50 kr/m För 25 mm rör, Längd: 4 m Levereras styckevis. Materialåtgång: 0,3-0,4 m/m 2 vid c/c m/bunt 47,00 kr/m 18

19 ThermoSystem Ingjutning INGJUTNING THERMOSYSTEM SKYDDSRÖR Korrugerat plaströr för installation vid expansions- och dilationsfogar i betong. Bör även användas om det finns behov av att minska värmeavgivningen, exempelvis nära golvvärmefördelare För rördim mm, Di/Dy: 20/25 mm 15 m/rulle 225,00 kr/rulle För rördim mm, Di/Dy: 20/25 mm 50 m/rulle 750,00 kr/rulle För rördim mm, Di/Dy: 29/34 mm 25 m/rulle 1 000,00 kr/rulle För rördim. 32 mm, Di/Dy: 36/42 mm 25 m/rulle 1 150,00 kr/rulle 19

20 FLYTANDE GOLV ThermoSystem Golvvärme ThermoSystem Minifloor 8 Flytande THERMOSYSTEM MINIFLOOR 8 FLYTANDE Paketartikel (m 2 -pris) Komplett material för flytande förläggning på befintligt golv eller vid nyproduktion. Rördimension: Bygghöjd: Tryckhållfasthet: 8 x 1 mm 9 mm Cellplast 300 kpa (gäller samtliga skivor) * xxx avser storlek på rulle av golvvärmerör i meter Paketartikel c/c 150 mm Ingående artiklar: , och Offert xxx* THERMOSYSTEM MINIFLOOR 8 FLYTANDE Spårskiva c/c 150 Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 150 mm. Mått: 9 x 300 x 1150 mm Ingår i artikelnr Spårskiva c/c 150 mm 90,00 kr/st THERMOSYSTEM MINIFLOOR 8 FLYTANDE Vändskiva c/c 150 Vändskiva i aluminiumplåt sammanfogad med cellplast. Vändskivan kan enkelt delas i två delar. Mått: 9 x 300 x 300 mm Ingår i artikelnr Vändskiva c/c 150 mm 133,00 kr/st THERMOSYSTEM MINIFLOOR 8 FLYTANDE Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme. Mått: 8,5 x 140 x 1175 mm Utfyllnadsskiva 9,00 kr/st 20

21 ThermoSystem Flytande Golv 12 FLYTANDE GOLV THERMOSYSTEM FLYTANDE GOLV 12 Paketartikel (m 2 -pris) Komplett material för flytande förläggning på befintligt golv eller vid nyproduktion. Rördimension: Bygghöjd: Tryckhållfasthet: 12 x 2 mm 14 mm Cellplast 300 kpa (gäller samtliga skivor) * xxx avser storlek på rulle av golvvärmerör i meter Paketartikel c/c 200 mm Ingående artiklar: , och Offert xxx* THERMOSYSTEM FLYTANDE GOLV 12 Spårskiva c/c 200 Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 200 mm. Mått: 14 x 400 x 1150 mm Ingår i artikelnr Spårskiva c/c 200 mm 58/frp 179,00 kr/st THERMOSYSTEM FLYTANDE GOLV 12 Vändskiva c/c 200 Formskuren EPS-cellplast med två stycken vändningar, c/c 200 mm. Mått: 13 x 200 x 800 mm Ingår i artikelnr Vändskiva c/c 200 mm 54/frp 18,00 kr/st 21

22 FLYTANDE GOLV ThermoSystem Golvvärme ThermoSystem Flytande Golv 12 THERMOSYSTEM FLYTANDE GOLV 12 Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme. Mått: 13 x 185 x 1155 mm Ingår i artikelnr Utfyllnadsskiva 15,00 kr/st 22

23 ThermoSystem Flytande Golv 18 FLYTANDE GOLV THERMOSYSTEM FLYTANDE GOLV 18 Paketartikel (m 2 -pris) Komplett material för flytande förläggning på befintligt golv eller vid nyproduktion. Rördimension: Bygghöjd: Tryckhållfasthet: 17 x 2 mm 18 mm Cellplast 300 kpa (gäller samtliga skivor) *xxx avser storlek på rulle av golvvärmerör i meter Paketartikel c/c 300 mm Ingående artiklar: , , Offert och xxx* Paketartikel c/c 160 mm Ingående artiklar: , , och xxx* Offert THERMOSYSTEM FLYTANDE GOLV 18 Spårskiva c/c 300 Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 300 mm. Mått: 18 x 600 x 1150 mm Ingår i artikelnr Spårskiva c/c 300 mm 226,00 kr/st THERMOSYSTEM FLYTANDE GOLV 18 Vändskiva c/c 300 Formskuren EPS-cellplast med två stycken vändningar, c/c 300 mm. Mått: 18 x 300 x 1200 mm Ingår i artikelnr Vändskiva c/c 300 mm 44,00 kr/st 23

24 FLYTANDE GOLV ThermoSystem Golvvärme ThermoSystem Flytande Golv 18 THERMOSYSTEM FLYTANDE GOLV 18 Spårskiva c/c 160 Kassett av aluminiumplåt sammanfogad med EPS-cellplast. Två stycken parallella rörgravar med c/c 160 mm. Mått: 18 x 320 x 1150 mm Ingår i artikelnr Spårskiva c/c 160 mm 158,00 kr/st THERMOSYSTEM FLYTANDE GOLV 18 Vändskiva c/c 160 Formskuren EPS-cellplast med två stycken vändningar, c/c 160 mm. Mått: 18 x 300 x 640 mm Ingår i artikelnr Vändskiva c/c 160 mm 47,00 kr/st THERMOSYSTEM FLYTANDE GOLV 18 Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme. Mått: 18 x 278 x 1150 mm Ingår i artikelnr och Utfyllnadsskiva 27,00 kr/st 24

25 ThermoSystem Flytande Golv 30/50/70 FLYTANDE GOLV THERMOSYSTEM FLYTANDE GOLV 30/50/70 Paketartikel (m 2 -pris) Komplett material för flytande förläggning på befintligt golv eller vid nyproduktion. Rördimension: Bygghöjd: Tryckhållfasthet: 17 x 2 mm 30, 50 eller 70 mm Cellplast 200 kpa (gäller samtliga skivor) * xxx avser storlek på rulle av golvvärmerör i meter Paketartikel c/c 300 mm Bygghöjd: 30 mm Ingående artiklar: , , och xxx* Offert Paketartikel c/c 300 mm Bygghöjd: 50 mm Ingående artiklar: , , och xxx* Offert Paketartikel c/c 300 mm Bygghöjd: 70 mm Ingående artiklar: , , och xxx* Offert Paketartikel c/c 150 mm Bygghöjd: 30 mm Ingående artiklar: , , och xxx* Offert Paketartikel c/c 150 mm Bygghöjd: 50 mm Ingående artiklar: , , och xxx* Offert Paketartikel c/c 150 mm Bygghöjd: 70 mm Ingående artiklar: , , och xxx* Offert 25

26 FLYTANDE GOLV ThermoSystem Golvvärme ThermoSystem Flytande Golv 30/50/70 THERMOSYSTEM FLYTANDE GOLV 30/50/70 Spårskiva c/c 300 Spårad EPS-cellplast med två stycken parallella rörgravar för c/c 300 mm. Använd plåt för 17 mm rör och c/c 300 mm (artikelnr ) Spårskiva c/c mm Mått: 30 x 600 x 1200 mm Ingår i artikelnr ,00 kr/st Spårskiva c/c mm Spårskiva c/c mm Mått: 50 x 600 x 1200 mm Ingår i artikelnr Mått: 70 x 600 x 1200 mm Ingår i artikelnr ,00 kr/st 156,00 kr/st THERMOSYSTEM FLYTANDE GOLV 30/50/70 Vändskiva c/c 300 Spårad EPS-cellplast med två stycken vändningar anpassade för c/c 300 mm och spår för matningsledningar Vändskiva c/c mm Mått: 30 x 600 x 600 mm Ingår i artikelnr ,00 kr/st Vändskiva c/c mm Vändskiva c/c mm Mått: 50 x 600 x 600 mm Ingår i artikelnr Mått: 70 x 600 x 600 mm Ingår i artikelnr ,00 kr/st 120,00 kr/st 26

27 ThermoSystem Flytande Golv 30/50/70 FLYTANDE GOLV THERMOSYSTEM FLYTANDE GOLV 30/50/70 Spårskiva c/c 150 Spårad EPS-cellplast med fyra stycken parallella rörgravar för c/c 150 mm. Använd plåt för 17 mm rör och c/c 150 mm (artikelnr ) Spårskiva c/c mm Mått: 30 x 600 x 1200 mm Ingår i artikelnr ,00 kr/st Spårskiva c/c mm Spårskiva c/c mm Mått: 50 x 600 x 1200 mm Ingår i artikelnr Mått: 70 x 600 x 1200 mm Ingår i artikelnr ,00 kr/st 165,00 kr/st THERMOSYSTEM FLYTANDE GOLV 30/50/70 Vändskiva c/c 150 Spårad EPS-cellplast med fyra stycken vändningar anpassade för c/c 150 mm och spår för matningsledningar Vändskiva c/c mm Mått: 30 x 600 x 600 mm Ingår i artikelnr ,00 kr/st Vändskiva c/c mm Vändskiva c/c mm Mått: 50 x 600 x 600 mm Ingår i artikelnr Mått: 70 x 600 x 600 mm Ingår i artikelnr ,00 kr/st 127,00 kr/st THERMOSYSTEM FLYTANDE GOLV 30/50/70 Utfyllnadsskiva Formskuren EPS-cellplast för utfyllnad längs väggar eller ytor som ej ska täckas av golvvärme Utfyllnadsskiva 30 mm Mått: 30 x 600 x 1200 mm Ingår i artikelnr och ,00 kr/st Utfyllnadsskiva 50 mm Utfyllnadsskiva 70 mm Mått: 50 x 600 x 1200 mm Ingår i artikelnr och Mått: 70 x 600 x 1200 mm Ingår i artikelnr och ,00 kr/st 124,00 kr/st 27

28 FLYTANDE GOLV ThermoSystem Golvvärme ThermoSystem Flytande Golv tillbehör THERMOSYSTEM FLYTANDE GOLV Dubbelhäftande tejp Används för fixering av cellplastskivor vid förläggning av flytande golv. Materialåtgång: 1-3 löpmeter/m Bredd: 25 mm 250 kr/st Längd: 50 m THERMOSYSTEM FLYTANDE GOLV Klammer Används för fixering av golvvärmerör vid förläggning av flytande golv Klammer för 17 mm rör 100 st/frp 250,00 kr/frp 28

29 ThermoSystem Träsystem Träsystem THERMOSYSTEM Träsystem Paketartikel (m 2 -pris) Komplett material av golvspånskivor för installation på uppreglade bjälklag c/c 600. Bildar bärande golvkonstruktion. Rördimension: 17 x 2 mm Tjocklek spånskiva: 22 mm * xxx avser storlek på rulle av golvvärmerör i meter Paketartikel c/c 300 mm Ingående artiklar: , 20121, 20123, 20120, och xxx* Offert Paketartikel c/c 150 mm Ingående artiklar: , , 20123, 20120, och xxx* Offert THERMOSYSTEM Träsystem Spårskiva c/c 300 Spårad golvspånskiva med två stycken parallella spår, c/c 300 mm, för aluminiumplåtar och 17 x 2 mm golvvärmerör. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Använd plåt för 17 mm rör och c/c 300 mm (artikelnr ). Mått*: 22 x 600 x 2400 mm * Angivna mått exklusive not och spont Ingår i artikelnr /bunt 295,00 kr/st THERMOSYSTEM Träsystem Vändskiva c/c 300 Spårad golvspånskiva med cirkelformade spår anpassade för c/c 300 mm. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Mått: 22 x 600 x 600 mm Ingår i artikelnr ,00 kr/st 29

30 Träsystem ThermoSystem Golvvärme ThermoSystem Träsystem THERMOSYSTEM Träsystem Spårskiva c/c 150 Spårad golvspånskiva med fyra stycken parallella spår, c/c 150 mm, för aluminiumplåtar och 17 x 2 mm golvvärmerör. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Använd plåt för 17 mm rör och c/c 150 mm (artikelnr ). Mått*: 22 x 600 x 2400 mm * Angivna mått exklusive not och spont Ingår i artikelnr /bunt 340,00 kr/st IMP V313 Fukttrög spårskiva 30/bunt 390,00 kr/st THERMOSYSTEM Träsystem Vändskiva c/c 150 Spårad golvspånskiva med cirkelformade spår anpassade för c/c 150 mm. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Mått: 22 x 600 x 600 mm Ingår i artikelnr ,00 kr/st IMP V313 Fukttrög vändskiva 140,00 kr/st 30

31 ThermoSystem Träsystem Träsystem THERMOSYSTEM Träsystem Upp/ned skiva c/c 300/150 Spårad golvspånskiva för vändning av golvvärmerör på undersidan. Sex parallella urtag 150 mm in på var sida från ospontad kant. Anpassad för c/c 150 och 300 mm. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Mått: 22 x 600 x 600 mm Ingår i artikelnr och ,00 kr/st 20123IMP V313 Fukttrög upp/ned skiva 100,00 kr/st THERMOSYSTEM Träsystem Utfyllnadsskiva c/c 300/150 Obearbetad golvspånskiva för utfyllnad eller vid ytor där värme ej önskas. Används på regelverk c/c 600 vid renovering eller nyproduktion. Bildar bärande golvkonstruktion. Finns även som fukttrög skiva för våtrum. Mått: 22 x 600 x 2400 mm Ingår i artikelnr och ,00 kr/st 20120IMP V313 Fukttrög utfyllnadsskiva 190,00 kr/st 31

32 FÖRDELARE ThermoSystem Golvvärme ThermoSystem Golvvärmefördelare THERMOSYSTEM GOLVVÄRMEFÖRDELARE Komplett monterad fördelare. Stavar i rostfritt stål med integrerade tillopps- och returventiler. Anpassat c/c-mått för montage mot shuntar. Anslutning för matningsrör R i 25. Anslutning för golvvärmerör G20. Ingående komponenter: Konsoler Klämringskopplingar för 17 mm golvvärmerör Manuella avluftningsventiler Påfyllnings- och avtappningsventiler på tillopp/retur Kulventiler, både på tillopp och retur DIN-skena Termometrar 501xx - raka kulventiler 503xx - vinklade kulventiler Som standard levereras golvvärmefördelaren med 17 mm klämringskopplingar. Dessa kan bytas mot andra kopplingar vid beställning: 12 mm klämringskopplingar (artikelnr ) 16 mm klämringskopplingar (artikelnr ) 17 mm klämringskopplingar (artikelnr ) 20 mm klämringskopplingar (artikelnr ) Med raka kulventiler på både tillopp och retur 504xx - rak + vinklad kulventil slingor 1 765,00 kr/st slingor 2 095,00 kr/st slingor 2 520,00 kr/st slingor 2 925,00 kr/st slingor 3 360,00 kr/st slingor 3 595,00 kr/st slingor 3 980,00 kr/st slingor 4 430,00 kr/st slingor 4 610,00 kr/st slingor 4 990,00 kr/st slingor 5 360,00 kr/st Med vinklade kulventiler på både tillopp och retur slingor 1 765,00 kr/st slingor 2 095,00 kr/st slingor 2 520,00 kr/st slingor 2 925,00 kr/st slingor 3 360,00 kr/st slingor 3 595,00 kr/st slingor 3 980,00 kr/st 32

33 ThermoSystem Golvvärmefördelare FÖRDELARE slingor 4 430,00 kr/st slingor 4 610,00 kr/st slingor 4 990,00 kr/st slingor 5 360,00 kr/st Med en rak och en vinklad kulventil slingor 1 765,00 kr/st slingor 2 095,00 kr/st slingor 2 520,00 kr/st slingor 2 925,00 kr/st slingor 3 360,00 kr/st slingor 3 595,00 kr/st slingor 3 980,00 kr/st slingor 4 430,00 kr/st slingor 4 610,00 kr/st slingor 4 990,00 kr/st slingor 5 360,00 kr/st THERMOSYSTEM UTBYGGNADSPAKET Används för utbyggnad av befintlig golvvärmefördelare. Stavar tillverkade i rostfritt stål. Paketet levereras som 2 st stavar med integrerade tillopps- och returventiler, kopplingar (17 mm som standard) och 1 unioner för direkt anslutning mot golvvärmefördelare. Anslutning för golvvärmerör G slinga 550,00 kr/st slingor 825,00 kr/st slingor 1 140,00 kr/st slingor 1 455,00 kr/st 33

34 FÖRDELARE ThermoSystem Golvvärme ThermoSystem Industrifördelare THERMOSYSTEM INDUSTRIFÖRDELARE 1 Med integrerade injusteringsventiler Fördelare i rostfritt stål med integrerade injusteringsventiler. Fördelaren kan användas vid fördelning av slingor vid industriytor. Anslutning för matningsrör R i 25. Anslutning för golvvärmerör G20. 1 industrifördelaren är vid leverans utrustad med: konsoler, kulventiler, påfyllnings- och avtappningsventiler, manuell luftventil och klämringskopplingar 20 x 2 mm. Som standard levereras golvvärmefördelaren med 20 mm klämringskopplingar. Dessa kan bytas mot andra kopplingar vid beställning: 12 mm klämringskopplingar (artikelnr ) 16 mm klämringskopplingar (artikelnr ) 17 mm klämringskopplingar (artikelnr ) 20 mm klämringskopplingar (artikelnr ) slingor 1 420,00 kr/st slingor 1 680,00 kr/st slingor 2 015,00 kr/st slingor 2 335,00 kr/st slingor 2 655,00 kr/st slingor 2 880,00 kr/st slingor 3 285,00 kr/st slingor 3 535,00 kr/st slingor 3 910,00 kr/st THERMOSYSTEM INDUSTRIFÖRDELARE 1 Paket för fördelarstyrning En kulventil ersätts av termostatventil med ställdon. Beställs tillsammans med industrifördelaren Består av termostatventil för byte, ställdon 745,00 kr/st 24V och adapter. 34

35 ThermoSystem Gruppfördelare FÖRDELARE THERMOSYSTEM GRUPPFÖRDELARE 2 Fördelare i rostfritt stål lämplig vid stora industriytor där 26 eller 32 mm rör används till slingorna. Kan även användas när flera golvvärmefördelare ska kopplas samman parallellt mot en värmekälla. 2 Gruppfördelaren är vid leverans utrustad med; konsoler, manuell avluftningsventil samt G25 anslutningskopplingar med plantätning på varje utgång. Individuell utrustning: gruppventiler DN 20 eller DN 25, klämringskopplingar för rördimensioner 26 eller 32 mm samt presskopplingar för 26 mm rör. Fördelarna kan enkelt monteras samman för att få ett större antal slingor slingor 2 385,00 kr/st slingor 2 695,00 kr/st slingor 3 065,00 kr/st slingor 3 375,00 kr/st slingor 3 940,00 kr/st slingor 4 725,00 kr/st slingor 5 070,00 kr/st slingor 5 635,00 kr/st slingor 6 195,00 kr/st THERMOSYSTEM KULVENTIL Avstängningsventil i förnicklad mässing. Passar på 2 Gruppfördelare (artikelnr 541xx) R i 40 x G50 för plantätning 410,00 kr/st 35

36 FÖRDELARE ThermoSystem Golvvärme ThermoSystem Gruppfördelare THERMOSYSTEM PAKET FÖR KOPPLINGAR OCH GRUPPVENTILER TILL 2 GRUPPFÖRDELARE Kopplingar För 26 mm rör Presskopplingar 240,00 kr/st För 26 mm rör Klämringskopplingar 240,00 kr/st För 32 mm rör Klämringskopplingar 240,00 kr/st Gruppventil DN För 26 mm rör Presskopplingar 875,00 kr/st För 26 mm rör Klämringskopplingar 875,00 kr/st Gruppventil DN För 26 mm rör Presskopplingar 1 195,00 kr/st För 26 mm rör Klämringskopplingar 1 195,00 kr/st Gruppventil DN För 32 mm rör Klämringskopplingar 1 195,00 kr/st Gruppventil DN20 och DN DN20, koppling för 26 mm rör Presskopplingar 875,00 kr/st DN20, koppling för 26 mm rör Klämringskopplingar 635,00 kr/st DN25, koppling för 32 mm rör Klämringskopplingar 795,00 kr/st 36

37 ThermoSystem Gruppfördelare FÖRDELARE THERMOSYSTEM TERMOSTATVENTIL DN 25 Ventilen används vid fördelarstyrning och placeras då på 2 gruppfördelaren och styr hela golvvärmesystemet. För att montera ställdon på ventilen behövs en adapter (artikelnr ). Självverkande termostat (artikelnr och 51904) passar direkt Kapacitet: ca 150 m 2 (vid 50W/m 2 och 5 C temperaturfall) Kvs-värde: 5,1 Anslutning: 1 utv. gänga för plantätning x 1 utv. gänga för plantätning 595,00 kr/st THERMOSYSTEM KULVENTIL DN 25 Avstängningsventil i förnicklad mässing. Passar på 2 Gruppfördelare (artikelnr. 541xx). Rött handtag G25 för plantätning - R i ,00 kr/st THERMOSYSTEM GRUPPFÖRDELARE 1 Fördelaren används som fördelning mellan olika golvvärmefördelare. Gruppfördelare 1 är vid leverans komplett monterad, men anslutningarna kan vändas för anslutning från ovansidan. För enkel injustering av flödet till respektive golvvärmefördelare är varje tillopp utrustat med koppling för 26 mm matningsrör och varje retur med en gruppventil DN 20 och koppling för 26 mm matningsrör. Större storlekar kan specialbeställas. För fördelning av fler än fyra golvvärmefördelare rekommenderas gruppfördelare i storlek 2 (artikelnr. 541xx) slingor för 26 mm rör Klämringskopplingar 2 600,00 kr/st slingor för 26 mm rör Klämringskopplingar 3 600,00 kr/st slingor för 26 mm rör Klämringskopplingar 4 600,00 kr/st slingor för 26 mm rör Presskopplingar 2 600,00 kr/st slingor för 26 mm rör Presskopplingar 3 600,00 kr/st slingor för 26 mm rör Presskopplingar 4 600,00 kr/st 37

38 INTEGRAL ThermoSystem Integral THERMOSYSTEM INTEGRAL Komplett monterad fördelare med integrerad shunt. Integralen finns i storlekarna 2-10 slingor. DIN-skena medföljer, på vilken basenheten kan monteras. Integralen levereras med varvtalsstyrd pump, Grundfos Alpha 2, som standard. Anslutning för matningsrör R i 15 (R i 20 med medföljande adaptrar). Anslutning för golvvärmerör G20. Alternativ för styrning av temperaturen: Integralen kan utrustas med självverkande termostat alternativt ett ställdon (24V, 230V trepunktsutgång eller 0-10V utgång) för montering på tvåvägsventilen. Installation av ställdon kräver att tvåvägsventilen byts till en annan ventil som är anpassad för styrning via elektriskt ställdon. Integralen kan också kompletteras med en injusteringsventil med mätring. Integral manuell Kapacitet: 200 m 2 (vid 50W/m 2 ) beroende på primär temperatur Integral konstant Manuell med varvtalsstyrd pump slingor 8 148,00 kr/st slingor 8 495,00 kr/st slingor 8 941,00 kr/st slingor 9 366,00 kr/st slingor 9 823,00 kr/st slingor ,00 kr/st slingor ,00 kr/st slingor ,00 kr/st slingor ,00 kr/st Konstant med varvtalsstyrd pump slingor 8 726,00 kr/st slingor 9 072,00 kr/st slingor 9 518,00 kr/st slingor 9 944,00 kr/st slingor ,00 kr/st slingor ,00 kr/st slingor ,00 kr/st slingor ,00 kr/st slingor ,00 kr/st 38

39 ThermoSystem Integral INTEGRAL INTEGRAL PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För utrustad Integral, beställ Integral Manuell (5520x-0) och paket enligt nedan. Paketen måste beställas samtidigt som Integralen då eftermontage inte är möjligt Integral Motor 24V Består av; termostatventil för byte, ställdon och övergångar För anslutning till extern regulator 1 100,00 kr/st Integral Motor 230V Består av; termostatventil för byte, ställdon och övergångar Integral Motor 0-10V Består av; termostatventil för byte, ställdon och övergångar Integral Klima Består av; termostatventil för byte, ställdon, övergångar, reglercentral och 2 st givare För anslutning till extern regulator För anslutning till extern regulator Komplett styrning inkl. regulator 1 100,00 kr/st 1 100,00 kr/st 4 945,00 kr/st THERMOSYSTEM PAKET ELPATRON 350W Thermotech Integral kan kompletteras med en 350W elpatron i syfte att upprätthålla en komfortabel golvtemperatur på golvytor upp till maximalt 12 m 2 (29W/m 2 ), under delar av året när ordinarie värmekälla är avstängd. Elpatronen är avsedd för klinkergolv och upprätthåller en medeltemperatur på golvet av 25 ± 1,5 C. Säkerhetsventil: 4 bar Paket för shunt TMix XS, TMix M och Integral Elementeffekt: 350W 230V 835,00 kr/st Anslutning: G25 med O-ringtätning THERMOSYSTEM INJUSTERINGSVENTIL Med mätring Används som returventil för mätning och injustering av primärt flöde. Kan anslutas till mätutrustning. Anslutning: R i 20 (övergång R u 20 - G20 medföljer) Injusteringsventil med mätuttag Består av; ventil och övergång, Kvs-värde: 3,95 Byts mot returventil som sitter monterad på Integral vid leverans 695,00 kr/st THERMOSYSTEM TILLBEHÖR INTEGRAL Kopplingar för anslutning mot termostatventil och returventil Dim 20 - R u 15 För anslutning mot ventiler 90,00 kr/st Dim 20 - R u 15, vinkel För anslutning mot ventiler 100,00 kr/st Dim 26 - R u 20 För anslutning mot ventiler 155,00 kr/st Dim 26 - R u 20, vinkel För anslutning mot ventiler 155,00 kr/st 39

40 SHUNTAR ThermoSystem Shunt TMix XS THERMOSYSTEM SHUNT TMIX XS Thermotech TMix XS är en komplett monterad, kompakt shunt avsedd för små ytor med tvårörssystem, t. ex. badrum och hall. Shunten kan levereras med eller utan 350W elpatron. Med elpatron upprätthålls en komfortabel golvtemperatur på ytor upp till maximalt 12m 2 (29 W/m 2 ) under den del av året när den ordinarie värmekällan är avstängd. Utan elpatron kan en maximal yta på 16 m 2 betjänas med 8 mm rör och 32 meters slingor (vid 50 W/m 2 och 7 C temperaturfall). Klämringskopplingar 17 mm för slingutgångarna och Cu15 på primärsidan ingår. Anslutning för matningsrör och golvvärmerör G Med självverkande termostat 3 090,00 kr/st Med trådbunden termostat 3 265,00 kr/st Med trådlös termostat 4 015,00 kr/st Med trådlös termostat och basenhet, 350W elpatron och sommar- och vinteromkoppling 5 090,00 kr/st THERMOSYSTEM SHUNT TMIX XS I SKÅP Thermotech shunt TMix XS monterad i skåp med läckageindikering. Klämringskopplingar 12 mm för slingutgångarna och presskopplingar 16 mm på primärsidan ingår. Samtliga utgångar ansluts underifrån via skåpets genomföringar. Mått Bredd: 390 mm Höjd: 550 mm Djup: 95 mm Front med ram beställs separat Shunt TMix XS i skåp 5 255,00 kr/st Med självverkande termostat Shunt TMix XS i skåp Med trådlös termostat och basenhet, 350W elpatron samt sommar- och vinteromkoppling 7 660,00 kr/st Front med ram 495,00 kr/st 40

41 ThermoSystem Shunt TMix XS SHUNTAR THERMOSYSTEM TILLBEHÖR SHUNT TMIX XS Thermotech TMix XS kan i efterhand kompletteras med en 350 W elpatron och trådlös basenhet med omkopplingsfunktion för sommar- och vinterdrift. Vid nybeställning av shunt TMix XS med sommar- och vinterdrift används artikelnr eller (färdigmonterad i skåp) Elpatron 350 W Paket för shunt TMix XS, TMix M och Integral Trådlös reglering Paket med basenhet för omkoppling av sommar- och vinterdrift. Upprätthåller konstant golvvtemperatur på ca 25 C Möjliggör reglering av rumstemperatur, exkl. elpatron 835,00 kr/st 2 200,00 kr/st 41

42 SHUNTAR ThermoSystem Shunt TMix S THERMOSYSTEM SHUNT TMIX S Standard Komplett shuntenhet i rostfritt stål. Den kompakta shunten är lämplig för mindre anläggningar eller där golvvärme installeras i delar av en anläggning. Rumstemperaturen styrs via en självverkande termostat med extern givare placerad i rummet. Klämringskopplingar 17 mm för slingutgångarna och Cu15 på primärsidan ingår. Levereras med varvtalsstyrd cirkulationspump. Kapacitet: m 2 (vid 50 W/m 2 ) slinga 3 910,00 kr/st slingor 4 875,00 kr/st slingor 5 115,00 kr/st THERMOSYSTEM SHUNT TMIX S Konstant Komplett shuntenhet i rostfritt stål. Den kompakta shunten är lämplig för mindre anläggningar eller där golvvärme installeras i delar av en anläggning. Rumstemperaturen styrs via en självverkande termostat med extern givare för dykrör. Givaren placeras i dykrör som installeras i fördelare TMix S eller vid en slinga som anliggningsgivare mot golvvärmeröret. Klämringskopplingar 17 mm för slingutgångarna och Cu15 på primärsidan ingår. Levereras med varvtalsstyrd cirkulationspump. Kapacitet: m 2 (vid 50 W/m 2 ) slinga 3 910,00 kr/st slingor 4 875,00 kr/st slingor 5 115,00 kr/st THERMOSYSTEM SHUNT TMIX S Easy Comfort (EC) Komplett shuntenhet i rostfritt stål. Den kompakta shunten är lämplig för mindre anläggningar eller där golvvärme installeras i delar av en anläggning. Rumstemperaturen styrs via elektronisk termostat och ställdon kopplade till basenhet med transformator. Klämringskopplingar 17 mm för slingutgångarna och Cu15 på primärsidan ingår. Levereras med varvtalsstyrd cirkulationspump. Kapacitet: m 2 (vid 50 W/m 2 ) slinga 4 285,00 kr/st slingor 5 220,00 kr/st slingor 5 385,00 kr/st 42

43 ThermoSystem Shunt TMix S SHUNTAR THERMOSYSTEM SHUNT TMIX S Intelligent Comfort Radio System (ICR) Komplett shuntenhet i rostfritt stål. Den kompakta shunten är lämplig för mindre anläggningar eller där golvvärme installeras i delar av en anläggning. Rumstemperaturen styrs via trådlös sändare och ställdon kopplade till trådlös mottagare. Klämringskopplingar 17 mm för slingutgångarna och Cu15 på primärsidan ingår. Levereras med varvtalsstyrd cirkulationspump. Kapacitet: m 2 (vid 50 W/m 2 ) slinga 5 715,00 kr/st slingor 6 650,00 kr/st slingor 6 815,00 kr/st TMIX S PAKETARTIKLAR FÖR STYRNINGS- OCH REGLERINGSALTERNATIV För utrustad TMix S, beställ TMix S Standard (5111x) och paket enligt nedan. Paketen måste beställas samtidigt som shunten då eftermontage inte är möjligt TMix S Motor 24V Består av; termostatventil för byte, ställdon och övergångar Endast ställdon 950,00 kr/st TMix S Motor 230V Består av; termostatventil för byte, ställdon och övergångar TMix S Motor 0-10V Består av; termostatventil för byte, ställdon och övergångar TMix S Klima Består av; termostatventil för byte, ställdon, övergångar, reglercentral och 2 st givare Endast ställdon Endast ställdon Komplett styrning 950,00 kr/st 950,00 kr/st 6 585,00 kr/st THERMOSYSTEM PAKET ELPATRON 350W Thermotech TMix S kan kompletteras med en 350W elpatron i syfte att upprätthålla en komfortabel golvtemperatur på golvytor upp till maximalt 12 m 2 (29W/m 2 ), under delar av året när ordinarie värmekälla är avstängd. Elpatronen är avsedd för klinkergolv och upprätthåller en medeltemperatur på golvet av 25 ± 1,5 C. När en elpatron ska installeras i fördelarstaven krävs att en fördelare med en extra slingutgång beställs. Säkerhetsventil: Elementeffekt: Anslutning: 4 bar 350W 230V G25 med O-ringtätning Paket för shunt TMix S 835,00 kr/st 43
