1 LJUNGBY KOMMUN Replösa 4:40, Ljungby kommun Översiktlig geoteknisk utredning

2 REPLÖSA 4:40, LJUNGBY KOMMUN Översiktlig geoteknisk utredning KUND Ljungby Kommun Ljungby Besök: Olofsgatan 9, Ljungby Org nr: KONSULT WSP Samhällsbyggnad Box Kalmar Besök: Södra Malmgatan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER PROJEKT Replösa 4:40 UPPDRAGSNAMN Ljungby kommun UPPDRAGSNUMMER FÖRFATTARE Per Samskog DATUM ÄNDRINGSDATUM Ljungby kommun PerOlov Almqvist Tel: WSP Sverige AB Petter Liljegren Tel: Per Samskog Tel: GRANSKAD AV Petter Liljegren GODKÄND AV Petter Liljegren Ljungby kommun

3 INNEHÅLL 1 OBJEKT 5 2 ÄNDAMÅL 5 3 UNDERLAG FÖR UNDERSÖKNINGEN 5 4 UNDERLAG FÖR REDOVISNING 6 5 STYRANDE DOKUMENT 6 6 ARKIVMATERIAL 6 7 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER GEOLOGISKA FÖRHÅLLANDEN POSITIONERING 7 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR KALIBRERING OCH CERTIFIERING PROVHANTERING 8 9 HYDROGEOLOGISKA UNDERSÖKNINGAR OBSERVATIONER AV FRI GRUNDVATTENYTA MÄTNINGAR I INSTALLERADE GRUNDVATTENRÖR 8 10 VÄRDERING AV UNDERSÖKNING GENERELLT JORDLAGERBESKRIVNING 9 11 ÖVERSIKTLIGA GEOTEKNISKA SYNPUNKTER ALLMÄNT GRUNDLÄGGNING AV BYGGNADER GATOR OCH HÅRDGJORDA YTOR MARKFÖRLAGDA LEDNINGAR Ljungby kommun 3

4 BILAGOR Bilaga 1 Fältdagböcker och fältrapporter, 4 sidor sammanställning Bilaga 2 Skruvprovtagningsprotokoll 7 sidor Bilaga 3 Grundvattenrörsprotokoll 2 sidor Bilaga 4 Koordinatlista 1 sidor RITNINGAR G10101 Plan Skala 1:1000 (A1) G10201 Sektion AA, BB, CC Skala H 1:100 L 1:200 (A1) Ljungby kommun

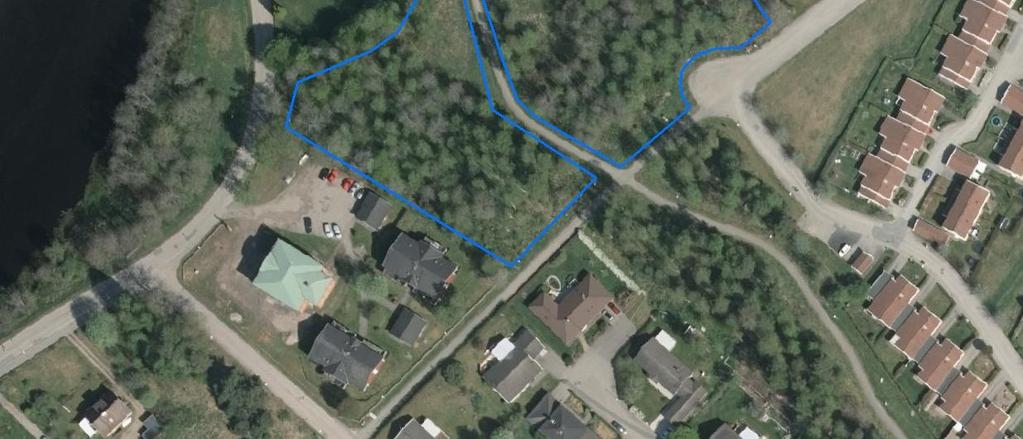

5 1 OBJEKT WSP Sverige AB har på uppdrag av Ljungby kommun utfört en geoteknisk undersökning för rubricerat objekt, på fastighet Replösa 4:40. Undersökningsområdet ses i Figur 1. Figur 1: Aktuellt område för geoteknisk undersökning (Lantmäteriets Ortofototjänst). 2 ÄNDAMÅL Denna utredning och detta dokument har till syfte att dokumentera de geotekniska och geohydrologiska förutsättningarna som ska ligga till underlag för fastställande av detaljplan. Då framtida konstruktioner ej är kända har ingen bedömning av geoteknisk kategori utförts. 3 UNDERLAG FÖR UNDERSÖKNINGEN För planering av fältarbeten har SGUs jordartskarta samt Lantmäteriets topografiska karta studerats. Ledningskoll har utförts för att undvika konflikt mellan undersökningspunkter och befintliga ledningar och kablar. Detta redovisas ej i denna rapport Ljungby kommun 5

6 4 UNDERLAG FÖR REDOVISNING Till underlag för redovisning av geotekniska undersökningar har grundkartor tillhandahållits av Ljungby kommun. 5 STYRANDE DOKUMENT Denna rapport ansluter till SSEN med tillhörande nationell bilaga. För standarder se Tabell 1 3. Tabell 1: Planering och redovisning Skede Fältplanering Fältutförande Beteckningssystem Standard eller annat styrande dokument SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok och SSENISO SGF/BGS beteckningssystem version 2001:2 och SGF beteckningsblad kompletterat Tabell 2: Fältundersökningar Metod Tung slagsondering Skruvprovtagning GWobservationer i bh Standard eller annat styrande dokument SGF Metodblad SlbT (061001) och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok Tabell 3: Grundvatten Metod Installation för grundvattenmätning Funktionskontroll av grundvattenrör/portrycksmätare Avläsning av grundvattennivå/portryck Standard eller annat styrande dokument SSENISO , SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok SSENISO , SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok SSENISO , SSEN och SGF rapport 1:2013; Geoteknisk fälthandbok 6 ARKIVMATERIAL WSP har ej tagit del av eventuella tidigare utförda undersökningar inom undersökningsområdet Ljungby kommun

7 7 BEFINTLIGA FÖRHÅLLANDEN 7.1 TOPOGRAFI OCH YTBESKAFFENHET Undersökningsområdet är beläget ca 1,5 km öst om Ljungby centrum, vid Stafettvägen och Flygarevägen. Området består av en öppen gräsplan omgärdad av gles skog. Området skärs centralt av en gång/cykelväg i en ungefärlig nordvästsydostlig riktning. I den södra delen av området återfinns en urdikning för att leda bort atmosfäriskt vatten. Undersökningsområdet avgränsas av bebyggelse med tillhörande gator i alla riktningar. Marknivån inom det undersökta området varierar mellan ca +136,7 och +137,3 m i RH2000. Området är flackt. 7.2 BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER I områdets södra och västra del återfinns VAledningar. Dessa ledningar skär genom området i en västnordvästligostsydostlig riktning i den södra delen. I den västra delen ändrar VAledningarna riktning vid en anslutningspunkt och följer områdets nordvästra gräns. Längs med gång/cykelvägen återfinns lyktstolpar med tillhörande elledningar. 7.3 GEOLOGISKA FÖRHÅLLANDEN Enligt SGU s kartmaterial består området av den västra delen av området av glacial grovsilt och finsand medan den östra delen består av morän. 7.4 POSITIONERING Inmätning av geotekniska sonderingspunkter har utförts av WSP Sverige AB i december Inmätningen utfördes av Tommy Rosén. I tre av undersökningspunkterna erhölls ingen fixlösning på GNSSutrustningen. Inmätning av undersökningspunkterna har utförts med Leica Viva GS 12. Använt koordinatsystem i plan är SWEREF Använt höjdsystem är RH Inmätningen har mätklass B på de punkter där fixlösning erhölls. 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR WSP Sverige AB har den 13 december 2017 utfört geotekniska fältundersökningar för rubricerat projekt. Resultatet av undersökningarna redovisas i plan på ritning G10101 och i sektion på ritning G Fältundersökningen har utförts av Tommy Rosén, Jessica Aronsson och Tobias Ottosson. 8.1 UTFÖRDA UNDERSÖKNINGAR OCH PROVTAGNINGAR I tabell 4 redovisas utförda undersökningar i fält Ljungby kommun 7

8 Tabell 4: Utförda undersökningar. Sondering/provtagning antal typ/anmärkning Slagsonderingar 7 Sonderingarna utfördes till mellan ca 5,48,2 meter under markytan. Sonderingarna är utförda tills sonden inte har kunnat neddrivas ytterligare enligt normalt förfarande. Skruvprovtagning 7 Skruvprovtagning har utförts till mellan 3,05,3 meter under markytan. Sonderingarna är utförda tills sonden inte har kunnat neddrivas ytterligare enligt normalt förfarande. En sondering avbröts vid 3,0 meter under markytan då materialet visade sig homogent. Grundvattenrör 2 PVC 25 mm. Grundvattenrör är installerade i punkt nr 17W86 samt 17W89. ämningarna av jordproverna är utförda okulärt i fält. Inga tecken på miljöföroreningar har påträffats (såsom avvikande färg eller lukt) inga prover har dock skickats för miljöanalys. Utförda fältundersökningar redovisas i fältrapport Bilaga KALIBRERING OCH CERTIFIERING I tabell 5 redovisas använd utrustning. Kalibreringsprotokoll för borrbandvagn skickas på begäran. Tabell 5: Kalibrering Utrustning Kalibreringsdatum Borrvagn GEOTECH 604 D Borrvagn GM75 GT PROVHANTERING Provtagning och hantering av jordprover har utförts enligt SGF Rapport 1:2013 geoteknisk fälthandbok. 9 HYDROGEOLOGISKA UNDERSÖKNINGAR Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än vad som registrerats under fältundersökningsperioden. 9.1 OBSERVATIONER AV FRI GRUNDVATTENYTA Observation av fri grundvattenyta har skett i två av skruvprovtagningspunkterna, 17W88 och 17W89. Vattenyta återfanns 0,6 respektive 0,5 meter under markytan. 9.2 MÄTNINGAR I INSTALLERADE GRUNDVATTENRÖR Två stycken rör har installerats på området. Vid avläsning på installationsdagen den 13e december visade det sig att grundvattennivån i undersökningspunkt 17W86 inte hunnit stabilisera sig. Grundvattennivån för punkt 17W89 låg då på +136,7 m i RH2000. Det ska noteras att inmätning av denna punkt inte tillät fixlösning varav grundvattennivån är osäker. Uppmätta grundvattennivåer kan ses i tabell Ljungby kommun

9 Tabell 6: Uppmätta grundvattennivåer i installerade grundvattenrör. Alla nivåer är i RH2000. *Observera att ingen fixlösning har erhållits på denna undersökningspunkt. Nivåerna är osäkra. Punkt ID Marknivå Rörspetsnivå Vattenyta under markyta (m) Grundvattennivå Avläst datum 17W ,7 +132,82 Ej stabilt W ,9* +135,5* 1,2 +136,7* VÄRDERING AV UNDERSÖKNING 10.1 GENERELLT Slagsondering och skruvprovtagning är utförda i 7 stycken punkter. Alla utförda slagsonderingar har utförts tills sonden inte har kunnat neddrivas ytterligare enligt normalt förfarande. En skruvprovtagning är avbruten vid 3,0 meter då materialet visade sig homogent. Resterande utförda skruvprovtagningar har utförts tills skruven inte har kunnat neddrivas ytterligare enligt normalt förfarande. Grundvattenobservationerna har endast skett under ett tillfälle. Det ska observeras att grundvattennivån varierar med årstid och nederbörd och kan återfinnas på andra nivåer än vad som registrerats under fältundersökningsperioden JORDLAGERBESKRIVNING Resultaten från den geotekniska undersökningen stämmer delvis överens med SGU s jordartskarta. Gränsen mellan glacial grovsilt/finsand och moränen verkar återfinnas längre österut än av SGU karterat. Den västra delen av undersökningsområdet (undersökningspunkter 17W86 och 17W9017W92) har ett ytjordlager bestående av mullhaltig sand, i ett fall något lerblandad och i ett annat något grusinblandad. Mäktigheten av detta lager varierar mellan 0,150,40 meter. Underliggande lager består av sand, med visst silt eller grusinslag lokalt, med mäktigheter mellan 0,351,9 meter. Under sandlagret återfinns jordarter av kohesionskaraktär, siltig lera, lerig silt och silt. Mäktigheten varierar mellan ca 13,9 meter. Detta underlagras i sin tur av morän och moränliknande material. I den östra delen av området (undersökningspunkter 17W8717W89) består sedimentlagringen av ett mullhaltigt sandlager vid ytan (0,10,35 m mäktigt) som i sin tur underlagras av morän och moränliknande material ner till stoppdjup. Stoppdjupen för dessa skruvprovtagningar varierar mellan 3 4,5 meter under markytan. 11 ÖVERSIKTLIGA GEOTEKNISKA SYNPUNKTER 11.1 ALLMÄNT Med utgångspunkt i utförda undersökningar ges översiktliga synpunkter till grundläggning och övriga markarbeten Ljungby kommun 9

10 I samband med detaljprojektering av blivande byggnader och anläggningar, då utformning och läge på dessa är fastställda, krävs kompletterande undersökningar och utredningar. Kompletterande undersökningar erfordras bland annat för att i mer detalj bedöma sammansättning, utbredning och hållfasthetsegenskaper hos förekommande jordlager. För att undvika komplikationer då grundvattenytan i de områden där grundvatten ligger nära markytan kommer med största sannolikhet grundvattensänkande åtgärder krävas för schaktarbeten. Komplikationer kan t ex utgöras av schaktbottenupptryckning samt ras och skred i schaktväggar. Allt grundläggningsarbete ska ske på frostskyddad nivå GRUNDLÄGGNING AV BYGGNADER För planerade byggnader krävs en noggrann utredning för val av typ av grundläggning. Detta gäller främst i den västra delen av området där relativt mäktiga kohesionsjordar påträffats. För att bedöma urgrävningsdjup och eventuella förstärkningsåtgärder krävs kompletterande undersökningar. Blivande byggnader ska konstrueras med avseende på nutida och framtida vattenförhållanden. Naturliga jordlager och framförallt kohesionsjordar är tjällyftande vilket måste beaktas vid utformningen av grundkonstruktion. Naturliga jordlager är även känsliga för vatten och hänsyn måste tas till detta vid planering och utförande av schaktarbeten GATOR OCH HÅRDGJORDA YTOR Efter urgrävning av ytjord med organiskt innehåll, samt lösare jordlager (om mäktighet tillåter schaktning), kan grundläggning av gator och hårdgjorda ytor troligen företas utan grundförstärkningsåtgärder. I de områden där mäktiga kohesionsjordar påträffats blir det sannolikt aktuellt med grundförstärkning om erfordrad schaktning inte kan utföras. Under överbyggnad erfordras troligen materialskiljande lager av exempelvis geotextil MARKFÖRLAGDA LEDNINGAR Ledningar kan troligen förläggas utan grundförstärkning i de områden där ingen kohesionsjord påträffats. Ska ledningar dras genom kohesionsjord krävs en noggrannare utredning för eventuella grundförstärkningsåtgärder Ljungby kommun

11 VI ÄR WSP WSP är ett av världens ledande analys och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. WSP Sverige AB StockholmGloben Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Ljungby kommun 11

12 DAGBOK FÖR GEOTEKNISKT FÄLTARBETE Uppdragsnummer Datum Uppdrag Uppdragsledare Väder Ljungby kommun (Replösa) Per Samskog Mulet Vecka Ort Temperatur 50 Ljungby 1 Borrvagn Säkerhetskontroll Utrustningens skick ok Stängernas rakhet ok Sonderingar Maskinstatus Rotationsgivare Kraftgivare Djupgivare Använt CPTfilter Trycksondering Vinginstrument CPTsond nr Geotech 604 "Judas" Biträdande fältgeotekniker Jessica Aronsson Tobias Ottosson 32mm 25mm Krontyp Spolmedium Arbetstid överstigande 8 timmar Jbsondering Utförda utrustnings och funktionskontroller enligt standarder CPTu DPSHa Vim Slb Skr Kv Tr Vb JB Mellanlägg DPSHa ok Samtliga kalibreringsprotokoll för använd utrustning har hänvisad sökväg alternativt är bilagda fältrapport och MUR Områdesbeksrivning Kontroll nollpunkt Borrningsledare 1,5 Signatur Övrig information: punkter som ej kan utföras, förändringar av undersökningsprogram, oförutsedda händelser tex markägare kommer ut, punktering, riggen startar ej mm. Punkt 17W88 Metod Typ GW Startdjup Stoppdjup Stoppkod Skr 0,00 4,10 91 Slb 0,00 6,35 91 Utförda undersökningspunkter Anmärkning / Nivåer för Kv och Vb, Dvb, 17W91 Skr 0,00 5,10 91 Slb 0,00 8, W87 Skr 0,00 4,50 91 Slb 0,00 7, försök, dator registrerade ej första försöket Replösa 4:40, MUR. Bilaga 1, sida 1

13 FÄLTRAPPORT Projektnamn Ljungby kommun (Replösa) Uppdragsnummer Ansvarig fältingenjör Jessica Aronsson Beställare Ljungby kommun Övrig fältpersonal Tobias Ottosson Uppdragsledare Per Samskog Fältarbetsdag Väder ( C) 1 Borrigg Geotech 604 "Judas" Senast kalibrerad Digital sökväg kalibreringsprotokoll R:\5180\4_Utrustning\Kalibreringsprotokoll Metod Jb1, Jb2, Jb 3, JbTot Antal 0 Vim 0 Slb 3 HfA 0 CPT/CPTu 0 Tr 0 Störd provtagning (Skr, Sp, Pp) Ostörd provtagning (Kv) Insitu försk. (Vb) Insitu försk. (Dvb) GVrör 0 Provgrop 0 Stackfil/protokoll Styrande dokument SGF Metodblad SlbT (061001), SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok Digital sökväg till undersökningsresultat: Områdesbeskrivning och övriga noteringar Signatur Jessica Aronsson Datum Ort Ljungby Replösa 4:40, MUR. Bilaga 1, sida 2

14 DAGBOK FÖR GEOTEKNISKT FÄLTARBETE Uppdragsnummer Datum Uppdrag Ljungby Kommun Vecka 50 Uppdragsledare Per Samskog Ort Ljungby Väder Mulet Temperatur 1 Borrvagn GM 75 "Buddha" Säkerhetskontroll Utrustningens skick ok Stängernas rakhet ok Sonderingar Maskinstatus Rotationsgivare Kraftgivare Djupgivare Använt CPTfilter Trycksondering Vinginstrument CPTsond nr Borrningsledare Tommy Rosén Tobias Ottosson 32mm 25mm Krontyp Spolmedium Arbetstid överstigande 8 timmar Utförda utrustnings och funktionskontroller enligt standarder CPTu DPSHa Vim Slb Skr Kv Tr Vb JB Mellanlägg DPSHa ok Jbsondering Områdesbeksrivning Kontroll nollpunkt Biträdande fältgeotekniker Samtliga kalibreringsprotokoll för använd utrustning har hänvisad sökväg alternativt är bilagda fältrapport och MUR Signatur Ok Område med lite snårparti. Övrig information: punkter som ej kan utföras, förändringar av undersökningsprogram, oförutsedda händelser tex markägare kommer ut, punktering, riggen startar ej mm. Punkt 17W89 Metod Typ GW Startdjup Stoppdjup Stoppkod Skr 0,00 3,00 90 Slb 0,00 5,42 91 GVrör 25 mm PVC 0,00 3,00 90 Utförda undersökningspunkter Så blött att provet rann av Anmärkning / Nivåer för Kv och Vb, Dvb, 17W92 17W90 17W86 Skr 0,00 4,50 91 Slb 0,00 6,59 91 Slb 0,00 8,17 91 Skr 0,00 5,30 91 Skr 0,00 4,40 91 Slb 0,00 7,70 91 GVrör 25 mm PVC 0,00 5,00 90 Replösa 4:40, MUR. Bilaga 1, sida 3

15 FÄLTRAPPORT Projektnamn Ljungby Kommun Uppdragsnummer Ansvarig fältingenjör Tommy Rosén Beställare Ljungby kommun Övrig fältpersonal Tobias Ottosson Uppdragsledare Per Samskog Fältarbetsdag Väder ( C) 1 Borrigg GM 75 "Buddha" Senast kalibrerad Digital sökväg kalibreringsprotokoll R:\5180\4_Utrustning\Kalibreringsprotokoll Metod Jb1, Jb2, Jb 3, JbTot Antal 0 Vim 0 Slb 4 HfA 0 CPT/CPTu 0 Tr 0 Störd provtagning (Skr, Sp, Pp) Ostörd provtagning (Kv) Insitu försk. (Vb) Insitu försk. (Dvb) GVrör 2 Provgrop 0 Stackfil/protokoll Styrande dokument SGF Metodblad SlbT (061001), SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok SSENISO , SSEN 19972, SGF rapport 1:2013; Geoteknisk fälthandbok Digital sökväg till undersökningsresultat: Områdesbeskrivning och övriga noteringar Ok Område med lite snårparti. Signatur Tommy Rosén Datum Ort Ljungby Replösa 4:40, MUR. Bilaga 1, sida 4

16 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby Kommun Tommy Rosén Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W86 Förborrning (m) Skr diam 100 mm Borrvagn GM75 "Buddha" Foderrör (m) Skr längd 1,5 m Provt.kategori B Stoppkod 91 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,35 musa 1 0,35 2,25 Sa 2 2,25 3,30 (le)si 3 Djup GW Foderrör (ɸ) Ej mätbart pga Faller igen Anteckningar 3,30 4,40 grsa 4 Mn? ÖVRIGA ANMÄRKNINGAR Replösa 4:40, MUR. Bilaga 2, sida 1

17 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby kommun (Replösa) Jessica Aronsson Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W87 Förborrning (m) Skr diam 80 mm Borrvagn Geotech 604 "Judas" Foderrör (m) Skr längd 1,5 m Provt.kategori B Stoppkod 93 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,35 musa 1 0,35 4,50 sigrsa 2 Djup GW Foderrör (ɸ) Ej mätbart pga Torrt Anteckningar ÖVRIGA ANMÄRKNINGAR Replösa 4:40, MUR. Bilaga 2, sida 2

18 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby kommun (Replösa) Jessica Aronsson Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W88 Förborrning (m) Skr diam 80 mm Borrvagn Geotech 604 "Judas" Foderrör (m) Skr längd 1,5 m Djup GW 0,6 m Foderrör (ɸ) Provt.kategori B Stoppkod 91 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,10 musa 0,10 4,10 sigrsa 1 För lite mtrl för prov Ej mätbart pga Anteckningar ÖVRIGA ANMÄRKNINGAR Replösa 4:40, MUR. Bilaga 2, sida 3

19 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby Kommun Tommy Rosén Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W89 Förborrning (m) Skr diam 100 mm Borrvagn GM75 "Buddha" Foderrör (m) Skr längd 1,5 m Djup GW 0,50 Foderrör (ɸ) Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,30 grmusa 1 0,30 3,00 (si)samn Ej mätbart pga Anteckningar ÖVRIGA ANMÄRKNINGAR Replösa 4:40, MUR. Bilaga 2, sida 4

20 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby Kommun Tommy Rosén Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W90 Förborrning (m) Skr diam 100 mm Borrvagn GM75 "Buddha" Foderrör (m) Skr längd 1,5 m Provt.kategori B Stoppkod 91 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,20 musa 1 0,20 1,30 (si)sa 2 1,30 1,50 sile 3 1,50 2,15 (si)le 4 2,15 3,50 (si)le 5 Djup GW Foderrör (ɸ) Ej mätbart pga Faller igen Anteckningar 3,50 5,30 Si 6 Stopp mot friktionsmaterial ÖVRIGA ANMÄRKNINGAR Replösa 4:40, MUR. Bilaga 2, sida 5

21 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby kommun (Replösa) Jessica Aronsson Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W91 Förborrning (m) Skr diam 80 mm Borrvagn Geotech 604 "Judas" Foderrör (m) Skr längd 1,5 m Provt.kategori B Stoppkod 91 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,15 lemusa 1 0,15 0,60 Sa 2 0,60 1,50 sile 3 1,50 1,90 sasi 4 1,90 2,40 Sa 5 2,40 4,50 Si 6 Djup GW Foderrör (ɸ) Ej mätbart pga Torrt Anteckningar 4,50 5,10 sigrsa 7 lite prov ÖVRIGA ANMÄRKNINGAR Replösa 4:40, MUR. Bilaga 2, sida 6

22 PROVTAGNINGSPROTOKOLL Uppdragsnr: Uppdragsnamn: Borrningsledare: Bitr borrningsledare: Ljungby Kommun Tommy Rosén Tobias Ottosson Metod: Punktnr: Sektion: Sidomått: Ref.linje Datum: Skr W92 Förborrning (m) Skr diam 100 mm Borrvagn GM75 "Buddha" Foderrör (m) Skr längd 1,5 m Provt.kategori B Stoppkod 90 Djup (m) under markyta Prov nummer Fältbedömning av provet: 0,00 0,40 (gr)musa 1 0,40 0,75 grsa 2 0,75 1,70 (si)le 3 1,70 3,00 lesi 4 3,00 4,00 Sa 5 4,00 4,50 Mn 6 Djup GW Foderrör (ɸ) Ej mätbart pga Faller igen Anteckningar ÖVRIGA ANMÄRKNINGAR Replösa 4:40, MUR. Bilaga 2, sida 7

23 INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Ljungby Kommun Borrningsledare: Bitr. Borrningsledare: d Tommy Rosén Tobias Ottosson Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 17W ÖK RÖR Markyta nivå = 136,72 h Toppnivå (ök rör nivå) = 137,82 MARKYTA Total rörlängd m= 5,00 Rörlängd ovan mark h= 1,10 Spetsnivå 132,82 m GWYTA Rörtyp (Rö, Rf) Rörmaterial Rf PVC Diameter 25 mm Filtertyp Slitsat f Spetsnivå Filterlängd Tätning f= 1,0 m Naturlig jord Lock, dexel? Anmärkning Avläsningar Funktionskontroll Datum Djup under Grundvatt Påfyllning till rörets överkant och registrera Sign ÖKrör. d= en nivå vattennivåns avsänkning enligt nedan: ej stabilt ######## TR Djup under ÖKrör Tid Sign 1 min 3 min Klockslag 5 min 10 min Datum 30 min Nivå innan kontroll: Klockslag: Datum: Anmärkning Funktionskontroll OK Replösa 4:40, MUR. Bilaga 3, sida 1

24 INSTALLATION OCH MÄTNING GRUNDVATTENRÖR Uppdragsnr: Uppdragsnamn: Ljungby Kommun Borrningsledare: Bitr. Borrningsledare: d Tommy Rosén Tobias Ottosson Punkt nr/namn Sektion Sida Ref.linje Installationsdatum/klockslag 17W ÖK RÖR Markyta nivå = 137,90 h Toppnivå (ök rör nivå) = 138,50 MARKYTA Total rörlängd m= 3,00 Rörlängd ovan mark h= 0,60 Spetsnivå 135,50 m GWYTA Rörtyp (Rö, Rf) Rörmaterial Rf PVC Diameter 25 mm Filtertyp Slitsat f Spetsnivå Filterlängd Tätning f= 1,0 m Naturlig jord Lock, dexel? Anmärkning OBS! Ingen fixlösning, markytenivån har en osäkerhet på ca + 2 meter. Avläsningar Funktionskontroll Datum Djup under Grundvatt Påfyllning till rörets överkant och registrera Sign ÖKrör. d= en nivå vattennivåns avsänkning enligt nedan: ,80 136,70 TR Djup under ÖKrör Tid Sign 1 min 3 min Klockslag 5 min 10 min Datum 30 min Nivå innan kontroll: Klockslag: Datum: Anmärkning Ok funktionskontroll Replösa 4:40, MUR. Bilaga 3, sida 2

25 SWEREF , RH2000 borr_id Y X Z RTix 17W Ja 17W Nej 17W Nej 17W Nej 17W Ja 17W Ja 17W Ja Replösa 4:40, MUR. Bilaga 4, sida 1

26 17W90 SKRIDSKOVÄGEN 17W92 17W91 17W89 A A B B C C 17W86 17W88 17W87
