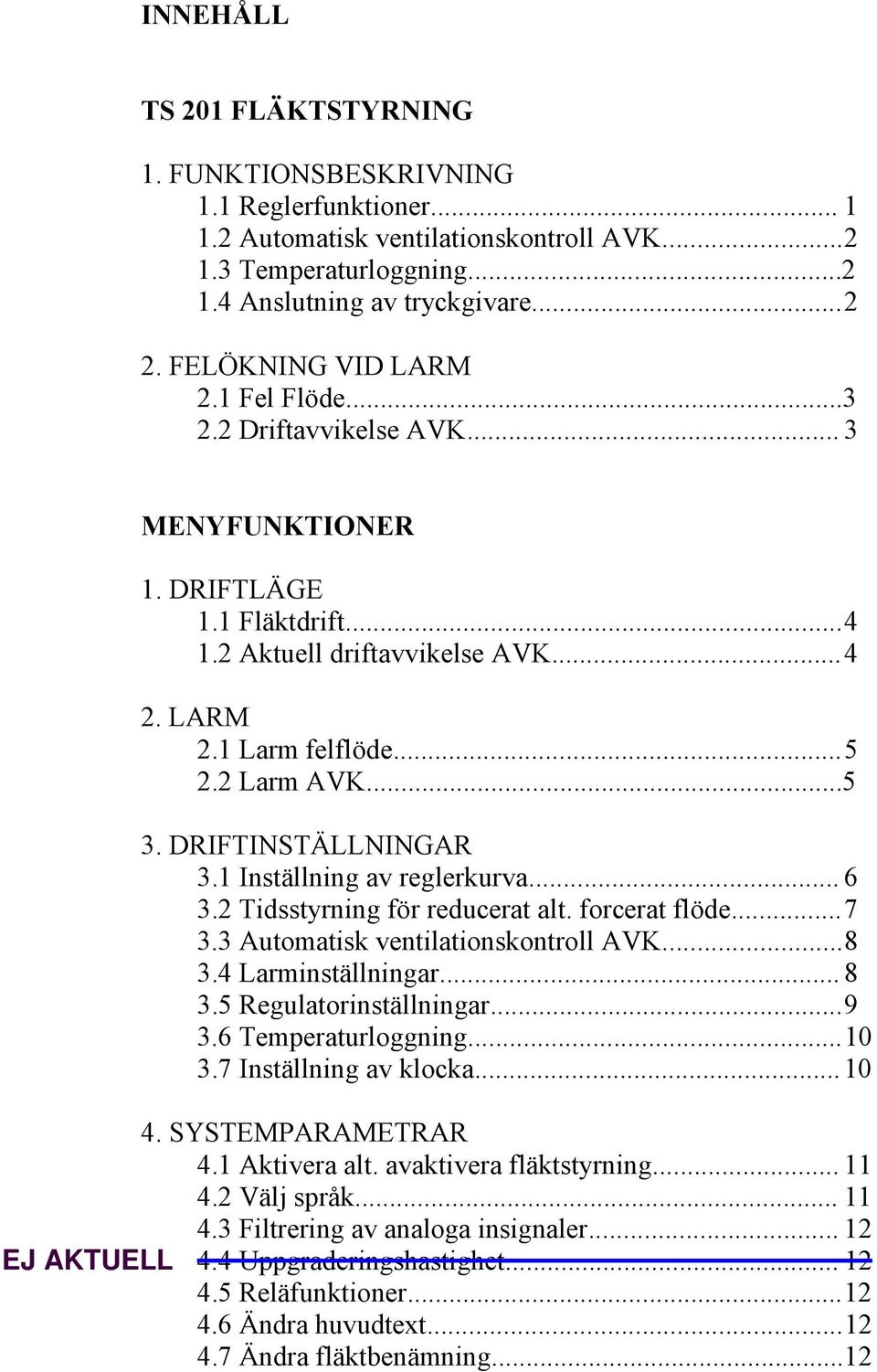

2 INNEHÅLL TS 201 FLÄKTSTYRNING 1. FUNKTIONSBESKRIVNING 1.1 Reglerfunktioner Automatisk ventilationskontroll AVK Temperaturloggning Anslutning av tryckgivare FELÖKNING VID LARM 2.1 Fel Flöde Driftavvikelse AVK... 3 MENYFUNKTIONER 1. DRIFTLÄGE 1.1 Fläktdrift Aktuell driftavvikelse AVK LARM 2.1 Larm felflöde Larm AVK DRIFTINSTÄLLNINGAR 3.1 Inställning av reglerkurva Tidsstyrning för reducerat alt. forcerat flöde Automatisk ventilationskontroll AVK Larminställningar Regulatorinställningar Temperaturloggning Inställning av klocka SYSTEMPARAMETRAR 4.1 Aktivera alt. avaktivera fläktstyrning Välj språk Filtrering av analoga insignaler Uppgraderingshastighet Reläfunktioner Ändra huvudtext Ändra fläktbenämning... 12

3 4.8 Aktivera alt. avaktivera AVK-funktion Kalibrering av tryckgivare Kalibrering av temperaturgivare Aktivering alt. avaktivering av temp.loggfunktion Val av analog utgång till analog ingång Aktivering alt. avaktivering av fläktlarm SERVICEPROGRAM 5.1 Visning av temperaturgivare Manuell reglering av 0-10V utsignal Manuell reglering av digital ingång Manuell reglering av reläutgångar TANGENTFUNKTIONER 1. DRIFTLÄGE 1.1 Visa driftförlopp LARM 2.1 Larm Larmkvittering MENYVAL 3.1 Ändra till driftinställningar Ändra till systemparametrar Ändra till serviceprogram Välj funktion ÄNDRING AV PARAMETER 4.1 Ändring...19 MENYÖVERSIKT DRIFTLÄGE OCH DRIFTINSTÄLLNINGAR SYSTEMPARAMETRAR OCH SERVICEPROGRAM HÅRVARUBESKRIVNINGAR TILLBEHÖR ÖVRIGT

4 TS 201 FLÄKTSTYRNING Temperaturkompenserad tryckstyrning med automatisk ventilationskontroll AVK 1. FUNKTIONSBESKRIVNING Reglerfunktionen ligger fast som grundfunktion, övriga funktioner temperaturloggning, larm och AVK måste aktiveras. 1.1 Reglerfunktion TS 201 (RC) styr fläktvarvtalet via omformare (FO) så att ett konstant undertryck erhålls i ventilationssystemet. Aktuellt undertryck bestäms av inställd reglerkurva (undertryck/utetemperatur). Undertrycket registreras av tryckgivaren (GP) och utetemperaturen av temperaturgivaren (GTU). 1

5 1.2 Automatisk ventilationskontroll AVK Denna funktion lagrar en vald mängd driftdata (medelvärden av utsignalen till frekvensomformaren) vid olika utetemperaturer från idrifttagningen. Dessa lagrade värden jämförs med en löpande mängd aktuella värden varvid en beräkning av skillnaden AVK AKTUELL DRIFTDIFFERANS utförs. Skillnaden visas i % + alt. - varvid man får en uppfattning om förändringar skett i ventilationssystemet. Ett + tecken anger att fläkten har svårare att reglera undertrycket i systemet (högre varvtal = smutsig fläkt, slirande remmar, öppnade don eller kanalläckage). Ett - tecken anger att fläkten har lättare att reglera undertrycket (lägre varvtal = igensättning i kanalsystemet). Efter injustering av ventilationssystemet och efter börvärdesändringar skall alltid AVK-funktionen nollställas. (Se driftinställningar 3.3 sid. 8). 1.3 Temperaturloggning Temperaturmätning av frånluften. En löpande mätning där medelvärdet av de senaste 24 timmars mätvärden vid respektive utetemperatur visas.( Se driftinställningar 3.6 sid. 10). 1.4 Anslutning av tryckgivare När tryckgivaren placeras utanför tryckkammare, skall höger nippel på tryckgivaren anslutas. När tryckgivaren placeras inne i tryckkammaren, skall vänster nippel på tryckgivaren anslutas till fria luften. 2

6 2. FELSÖKNING VID LARM 2.1 Fel flöde Kontrollera: Fläktfunktionen (varvtal, rotationsriktning och diff.tryck) Tryckgivaren (slanganslutningar, ev veck som uppstått på slangen samt kontrollmätning att rätt diff.tryck visas) Vid fel som kommer och går kontrolleras att max- resp. mintryck ej ställts in för högt resp för lågt så att fläkten ej kan regleras till rätt flöde. Beakta speciella fläktar med minbegränsat varvtal vilket kan medföra att fläkten ej regleras till inställt mintryck utan larmar för FEL FLÖDE. 2.2 Driftavikelse Kontrollera: Tryckgivarfunktionen enl. ovan. I anläggningar med filter kontrolleras tryckfallet över filtret som vid behov bytes. Plustecknet anger att fläkten har svårare än normalt att upprätthålla rätt drifttryck vilket kan bero på kanalläckage (nedtrampningar och läckande rensluckor), öppnade spjäll och kontrollventiler, slirande remmar, smutsiga fläktskovlar eller igensättningar i fläktutlopp. Minustecken anger att fläkten har lättare än normalt att upprätthållla rätt drifttryck vilket tyder på igensättning av don och kanalsystem. 3

7 MENYFUNKTIONER Menyfunktionerna är uppdelade i fem olika grupper. 1. Drifrtläge (visaläge). 2. Larm. 3. Driftinställningar. 4. Systemparametrar. 5. Serviceprogram. 1. DRIFTLÄGE Se tangentfunktioner 1.1 Visa driftförlopp sid Fläktdrift 1.2 AVK aktuell driftavvikelse + avvikelse anger att fläkten har svårare att hålla undertrycket i systemet. Högre varvtal = smutsig fläkt, slirande remmar, öppnade don eller kanalläckage. - avvikelse anger att fläkten har lättare att hålla undertrycket i systemet. Lägre varvtal = igensättning av kanalsystemet. AVK funktionen kan avaktiveras alternativt aktiveras. (Se systemparametrar 4.8 sid. 13). 4

8 2. LARM Röd diod blinkar. Se tangentfunktioner 2.1 Larm sid Larm fel flöde Larm fel flöde inträffar när avvikelsen mellan är- och börvärde är större än inställd larmgräns. (Se vidare driftinställningar 3.4 sid. 8). Larmfunktionen Fel flöde kan avaktiveras alternativt aktiveras. (Se systemparametrar 4.13 sid. 14) 2.2 AVK larm AVK larm inträffar när inställd driftavvikelse överskrids. AVK funktionen kan avaktiveras alternativt aktiveras. (Se systemparametrar 4.8 sid. 13). 5

9 3. DRIFTINSTÄLLNINGAR Se tangentfunktioner 3.1 Ändra till driftinställningar sid. 18. Följ flödeslinjerna i menyöversikten sid Inställningar av reglerkurva Börvärdeskurva tryck/utetemperatur Välj vid vilken utetemperatur (mint) som ventilationssystemet skall erhålla min undertryck (minbv). Välj vid vilken utetemperatur (maxt) som ventilationssystemet skall erhålla max-undertryck (maxbv). 6

10 Välj ventilationssystemets min-undertryck (minbv) vid utetemperaturen mint. Välj ventilationssystemets max-undertyck (maxbv) vid utetemperaturen maxt. Ange tryckgivarens max tryck. 3.2 Tidsstyrning för reducerat alternativt forcerat flöde. Det finns 2st tidsperioder för reducerat flöde alt forcerat flöde Vid reducerat flöde blir tryckbörvärdet under inställd tidsperiod = min-undertryck (minbv). Vid forcerat flöde blir tryckbörvärdet under inställd tidsperiod = max-undertryck (maxbv). Välj reducerat alt. forcerat flöde 7

11 3.3 Automatisk ventilationskontroll AVK Mättid för referensvärden. Mättid för aktuell mätperiod. Reset genom att ändra 0 till 1. Skall utföras vid driftstart och börvärdesändringar. 3.4 Larminställningar Anger hur stor avvikelsen får vara innan larm ges. Anger hur stor avvikelsen från tryckbörvärdet får vara innan larm ges Anger fördröjning av flödeslarm. 8

12 3.5 Regulatorinställningar Min utsignal till frekvensomriktare 0-2,0V Max utsignal till frekvensomriktare 2,0-10,0V 9

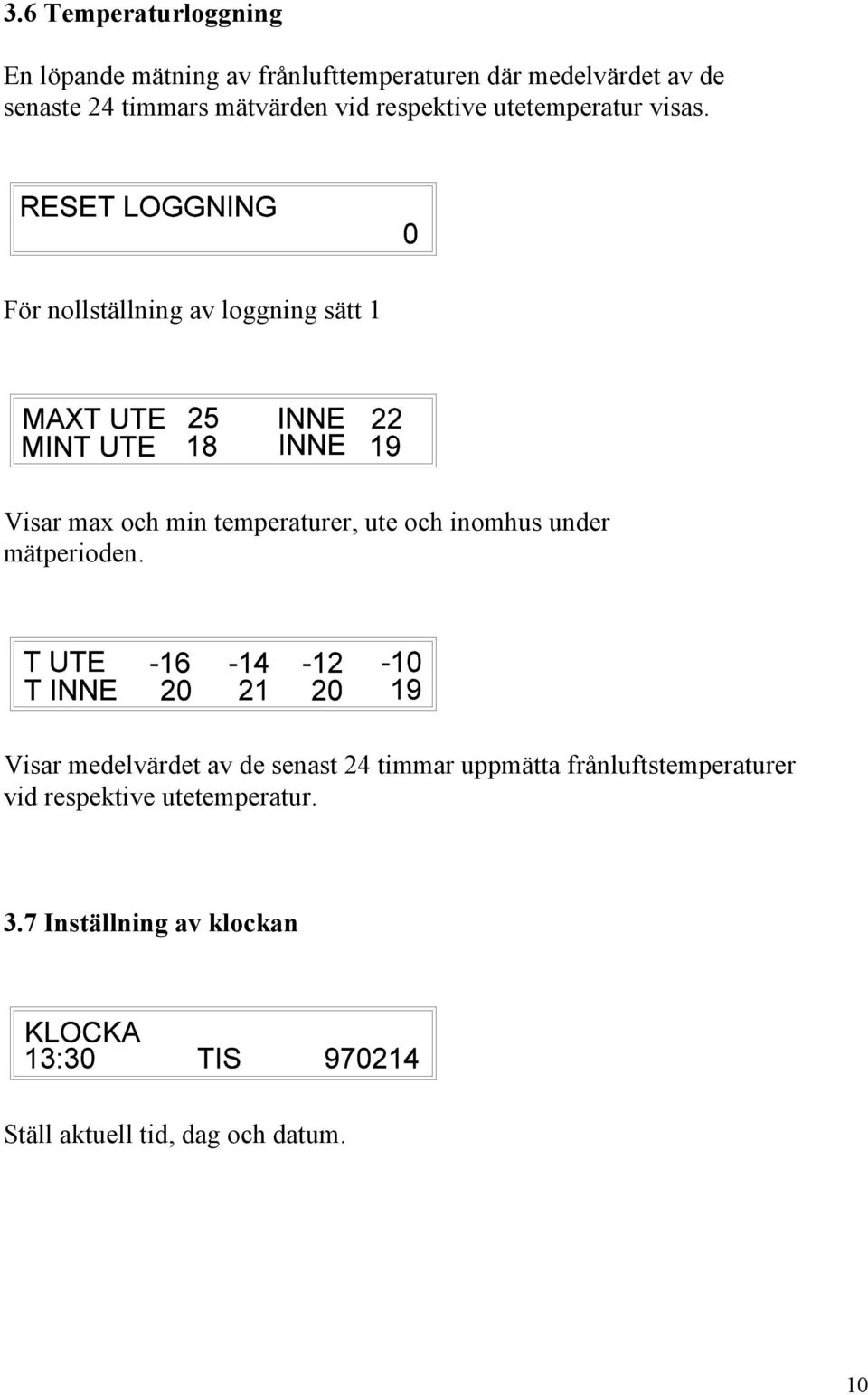

13 3.6 Temperaturloggning En löpande mätning av frånlufttemperaturen där medelvärdet av de senaste 24 timmars mätvärden vid respektive utetemperatur visas. För nollställning av loggning sätt 1 Visar max och min temperaturer, ute och inomhus under mätperioden. Visar medelvärdet av de senast 24 timmar uppmätta frånluftstemperaturer vid respektive utetemperatur. 3.7 Inställning av klockan Ställ aktuell tid, dag och datum. 10

14 4. SYSTEMPARAMETRAR Se tangentfunktioner 3.2 Ändra till systemparametrar sid 18. Följ flödeslinjerna i menyöversikten sid. 21. Sätt password till Följ flödeslinjerna i menyöversikten för systemparametrar. 4.1 Aktivera alt. avaktivera fläktstyrning Välj vilken/vilka fläktregleringar som skall vara aktiverade alt. avaktiverade. 1=aktiverad, 0=avaktiverad. A3=Fläkt 1 A4=Fläkt 2 A5=Fläkt 3 A6=Fläkt Välj språk Välj svenska alt. engelska. 11

15 4.3 Filtrering av analoga insignaler Dämpar störningar på analog in. 001= största dämpning. 4.4 Uppgraderingshastighet Ökar känsligheten på regleringen. Kan användas vid injustering av systemet. Högre värde ger snabbare reglering. 4.5 Reläfunktion Välj normalt öppet alt. normalt slutet. Relä 1 = A18 Relä 2 = A Ändring av huvudtext 4.7 Ändring av fläktbenämning 12

16 4.8 Aktivering alternativt avaktivering AVK funktion Välj att aktivera on alt. avaktivera off AVK funktionen. 4.9 Kalibrering av tryckgivare. Tryckoffset 1 = A3 på plint Tryckoffset 2 = A4 på plint Tryckoffset 3 = A5 på plint Tryckoffset 4 = A6 på plint 4.10 Kalibrering av temperaturgivare Temperaturoffset 1 = A1 på plint Temperaturoffset 2 = A2 på plint 4.11 Aktivering alt. avaktivering av temperaturloggfunktion Välj att aktivera on alt. avaktivera off temperaturloggfunktion. 13

17 4.12 Välj analog utgång till analog ingång Ange vilken analog utgång som skall fungera ihop med analog ingång Aktivering alt. avaktivering fläktlarm ON = Aktiverad larmfunktion OFF = Avaktivera larmfunktion 14

18 5. SERVICEPROGRAM Se tangentfunktioner 3.3 Ändra till serviceprogram sid. 18. Följ flödeslinjerna i menyöversikten sid. 21. Sätt password till Följ flödeslinjerna i menyöversikten för Serviceprogram. 5.1 Visning av temperaturgivare 5.2 Manuell reglering av 0-10V utsignaler Ställ in utsignalen 0-10V och kontroll att trycket ändras. 5.3 Manuell reglering av digital ingång 1 = till 0 = från 15

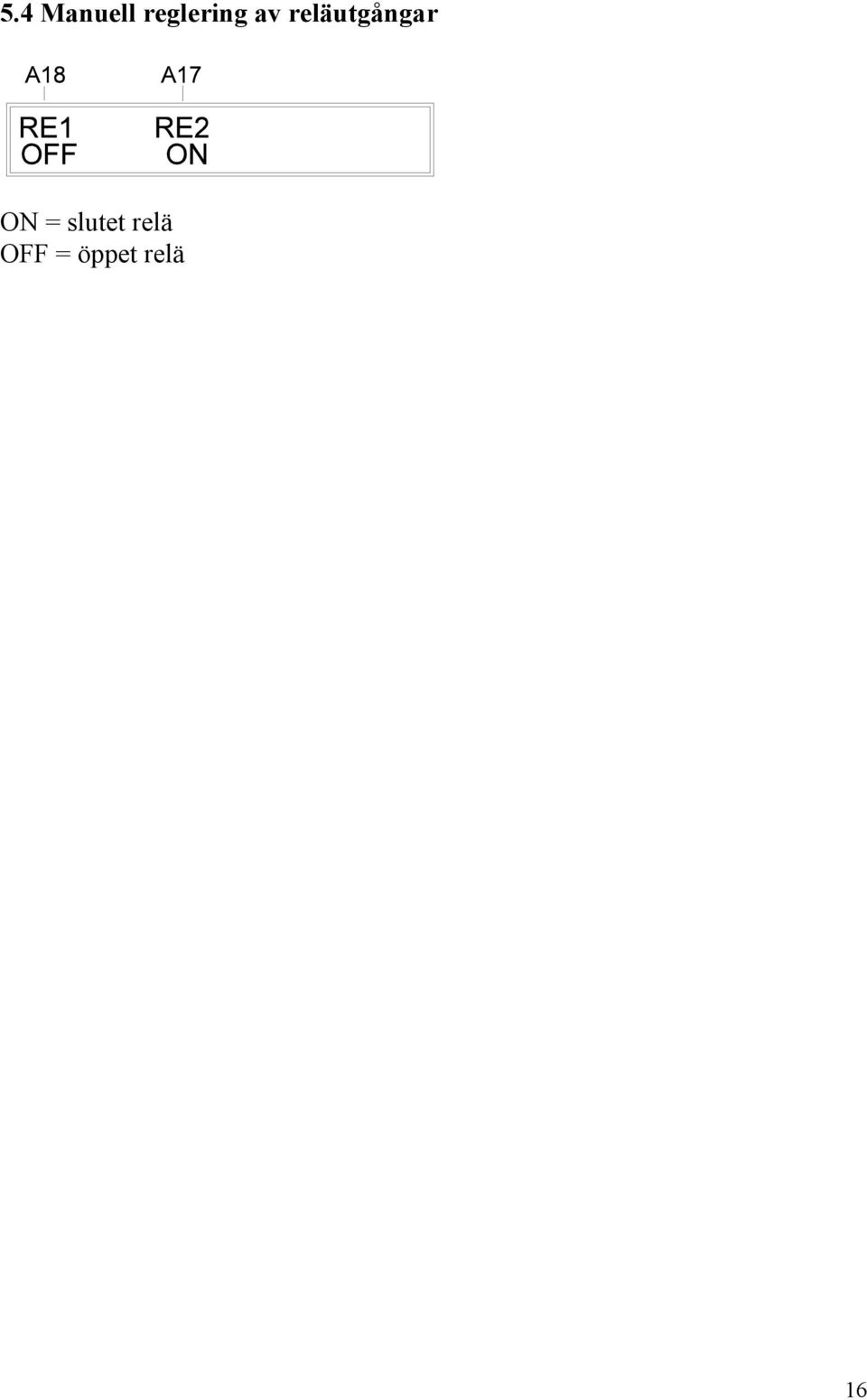

19 5.4 Manuell reglering av reläutgångar ON = slutet relä OFF = öppet relä 16

20 TANGENTFUNKTIONER 1. DRIFTLÄGE 1.1 Visa driftförlopp Tryck upp eller ner för att visa aktuellt driftförlopp 2. LARM 2.1 Larm Röd diod blinkar Tryck för att visa aktuellt larm 2.2 Larmkvittering Tryck sedan för kvittering av larm 17

21 3. MENYVAL 3.1 Ändra till driftinställningar Tryck in båda tangenterna samtidigt i ca 2 sek. Samma förfaringssätt för att återgå till driftläge. För att kunna återgå till driftläge måste du först befinna dig i meny FLÄKT FUNKTION. 3.2 Ändra till systemparametrar Tryck in båda tangenterna samtidigt i ca 2 sek. Samma förfaringssätt för att återgå till driftläge. För att kunna återgå till driftläge måste du först befinna dig i meny SYSTEM. Ange PASSWORD Ändra till serviceprogram Tryck in båda tangenterna samtidigt i ca 2 sek. Samma förfaringssätt för att återgå till driftläge. För att kunna återgå till driftläge måste du först befinna dig i meny SYSTEM. Ange PASSWORD Välj funktion Stega med tangenterna Följ flödeslinjerna i menyöversikten sid. till önskad funktion. 18

22 4. ÄNDRING AV PARAMETER 4.1 Ändring Tryck på tangenten. Flytta på markören med till önskad parameter. Öka alternativt minska värdet med. Tryck efter genomförd ändring. 19

23 20. MENYÖVERSIKT SYSTEM PARAMETRAR OCH SERVICEPROGRAM System parametrar, 9802 Serviceprogram, 1111 TORFORS AB SYSTEM FLÄKT1 ENABLE ON PT1 PT2 PT3 PT4 15C 21C 20C 22C Visning av temperatur. FLÄKT2 ENABLE ON RELÄ 2 DRIFTLÄGE NORMALT ÖPPET 000Pa 050Pa 150Pa 000Pa 0V 1V 3V 0V Test av 0-10V IN och UT gångar (ställ in spänning och kontrollera att trycket ändras). FLÄKT3 ENABLE ON EDIT HUVUDTEXT EDIT HUVUDTEXT PRIMA-VENT VÄDERLEKS- RE1 RE2 OFF ON Test av relä (dra/släpp relä). FLÄKT4 ENABLE ON AVK FUNKTION OFF EDIT HUVUDTEXT ANPASSAD VENTILATION SPRÅK SVENSKA TRYCKOFFSET 1 00Pa EDIT FLÄKT1 FLÄKT1 ADFILTRERING TRYCKOFFSET 2 00Pa EDIT FLÄKT2 FLÄKT2 ADFILTRERING TRYCKOFFSET 3 00Pa EDIT FLÄKT3 FLÄKT3 ADFILTRERING TRYCKOFFSET 4 00Pa EDIT FLÄKT4 FLÄKT4 ADFILTRERING TEMPERATUROFFSET 1 00C ADFILTRERING TEMPERATUROFFSET 2 00C ADFILTRERING LOGGNING AKTIV OFF AD UPPDATERINGSHASTIGHET 30 10V IN DAC RELÄ 1 DRIFTLÄGE NORMALT ÖPPET FEL FLÖDE AKTIVERAD OFF Driftläge och driftinställningar.doc Prom: 4FL01V13

24 21. MENYÖVERSIKT TEMPERATURKOMPENSERAD TRYCKSTYRNING MED AVK OCH TEMP LOGG TORFORS AB FLÄKT FUNKTION FL DRIFTINSTÄLLNINGAR FLÄKT1 FL MIN TEMP -10C TEMP LOGGNING RESETT LOGGNING OFF AVK AVK REFERENS LOGGTID 100tim FLÄKT2 FL MAX TEMP 20C KLOCKA 14:50 MÅN MEDT UTE 20 INNE 20 AKTT UTE 21 INNE 20 LARMINSTÄLLNINGAR AVK DRIFTAVVIKELSE GRÄNS +-20% AVK AKT. DRIFT LOGGTID 40tim FLÄKT3 FL MIN TRYCK 060Pa Visaläge PRIMA-VENT VÄDERLEKS- ANPASSAD VENTILATION FLÄKT1 12:54 15c 0145Pa 0139Pa => 5.6V FLÄKT2 12:54 15c 0145Pa 0139Pa => 5.6V FLÄKT3 12:54 15c 0145Pa 0139Pa => 5.6V FLÄKT4 12:54 15c 0145Pa 0139Pa => 5.6V T UTE TINNE T UTE TINNE T UTE TINNE T UTE TINNE FL REGULATORINSTÄLLNINGAR FL GRÄNS FLÖDESLARM +-30% FL FÖRDRÖJN. FLÖDESLARM 05min FLÄKT1 FLÄKT2 AVK RESETT AVK FL SAMPLINGSTID 0.5s FL REGLERFÖRSTÄRKNING FLÄKT4 FL MAX TRYCK 0110Pa FL GIVARENS MAX TRYCK 200Pa FL DRIFTVAL REDUCERING FL REDUCERAD DRIFT PER.1 ON: 12:00-13:00 FL REDUCERAD DRIFT PER.2 ON: 19:30-21:00 AVK AKTUELL DRIFT DIFF +02% FLÄKT3 FL INTEGRATIONSTID 1.0 FLÄKT1 LARM FEL FLÖDE FLÄKT4 FL DERIVERINGSTID FLÄKT2 LARM FEL FLÖDE FLÄKT3 LARM FEL FLÖDE FL MIN UTSIGNAL I VOLT 0.0V FL MAX UTSIGNAL I VOLT 10.0V FLÄKT4 LARM FEL FLÖDE FL MAX BÖR/SAMPEL 1.25 AVK LARM DRIFTAVVIKELSE Systemparametrar och serviceprogram.doc Prom: X3FL1V01

25 Hårdvarubeskrivning Display LCD-display 2*24 tecken med bakgrundsbelysning. Tryckknappar 6st RF15 (2st med lysdiod, röd respektive grön). Seriekommunikation Elektroniken är förberedd för RS232 kommunikation (dessa komponenter ingår ej som standard). Minne Eprom: Ram: dagar). E2prom: 64kByte. 32kByte med batteribackup (klarar spännings avbrott under ett par 256 Byte (I2C). AD-omvandlare Integrerad i processorn 80C552 (10-bitars upplösning). DAC-utgångar 4st 0-10V utgångar (8-bitars upplösning). Nätdel Trafo: 2*12V. Max utström: 580mA. Utspänningar: Stabbad 5V och 12V. Ostabiliserad ca 17V.
