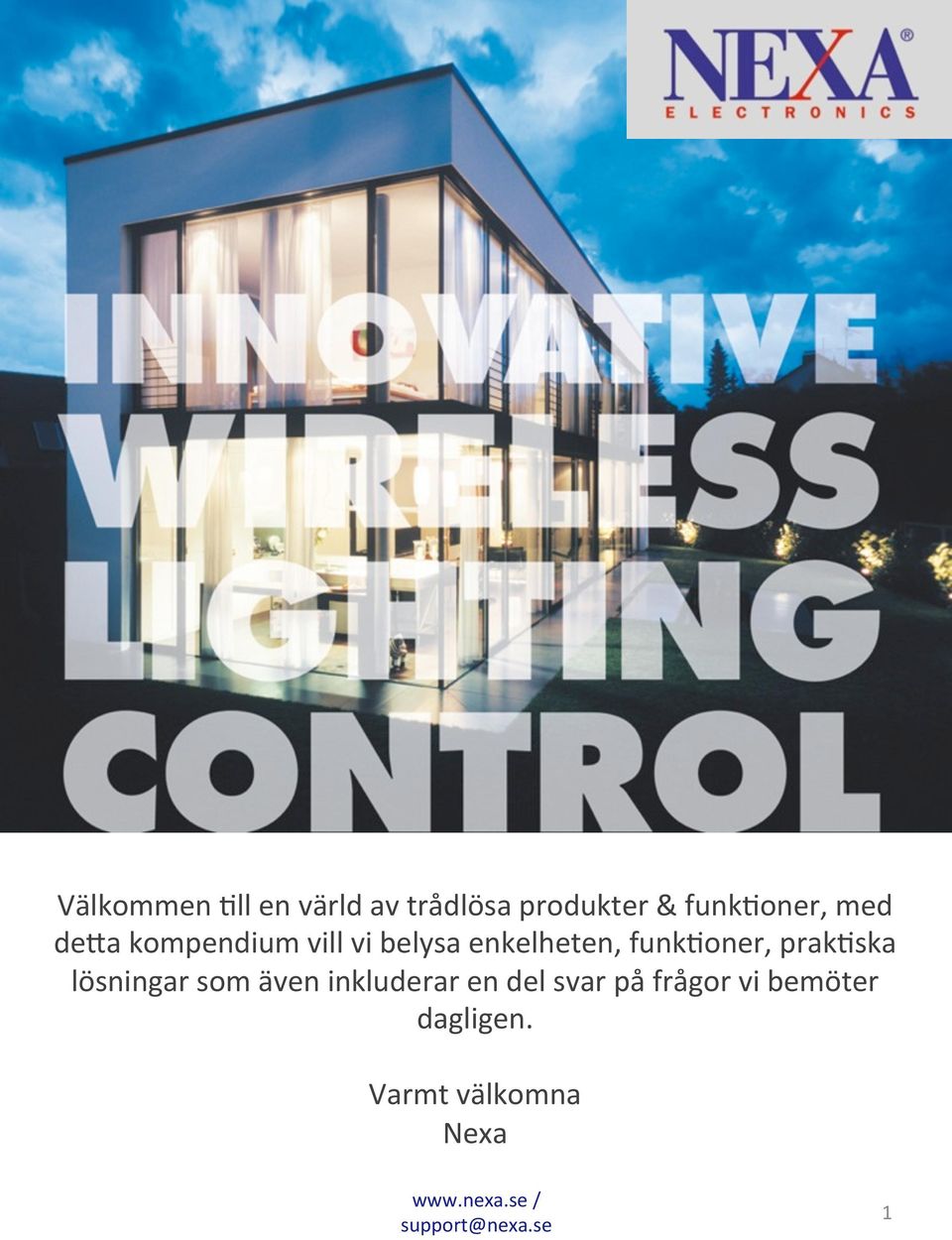

1 Välkommen 6ll en värld av trådlösa produkter & funk6oner, med de>a kompendium vill vi belysa enkelheten, funk6oner, prak6ska lösningar som även inkluderar en del svar på frågor vi bemöter dagligen. Varmt välkomna Nexa 1

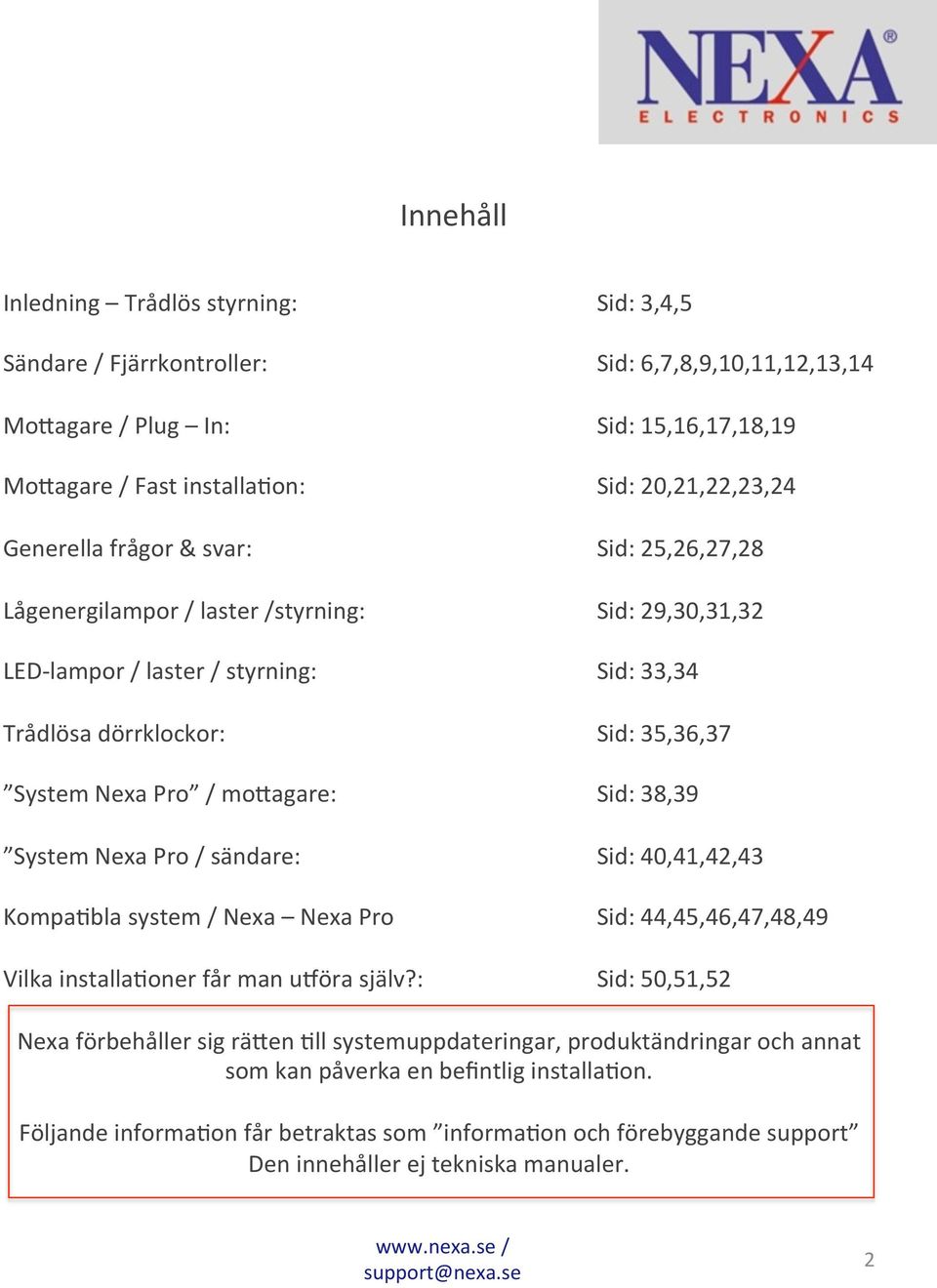

2 Innehåll Inledning Trådlös styrning: Sid: 3,4,5 Sändare / Fjärrkontroller: Sid: 6,7,8,9,10,11,12,13,14 Mo>agare / Plug In: Sid: 15,16,17,18,19 Mo>agare / Fast installa6on: Sid: 20,21,22,23,24 Generella frågor & svar: Sid: 25,26,27,28 Lågenergilampor / laster /styrning: Sid: 29,30,31,32 LED- lampor / laster / styrning: Sid: 33,34 Trådlösa dörrklockor: Sid: 35,36,37 System Nexa Pro / mo>agare: Sid: 38,39 System Nexa Pro / sändare: Sid: 40,41,42,43 Kompa6bla system / Nexa Nexa Pro Sid: 44,45,46,47,48,49 Vilka installa6oner får man u_öra själv?: Sid: 50,51,52 Nexa förbehåller sig rä>en 6ll systemuppdateringar, produktändringar och annat som kan påverka en befintlig installa6on. Följande informa6on får betraktas som informa6on och förebyggande support Den innehåller ej tekniska manualer. 2

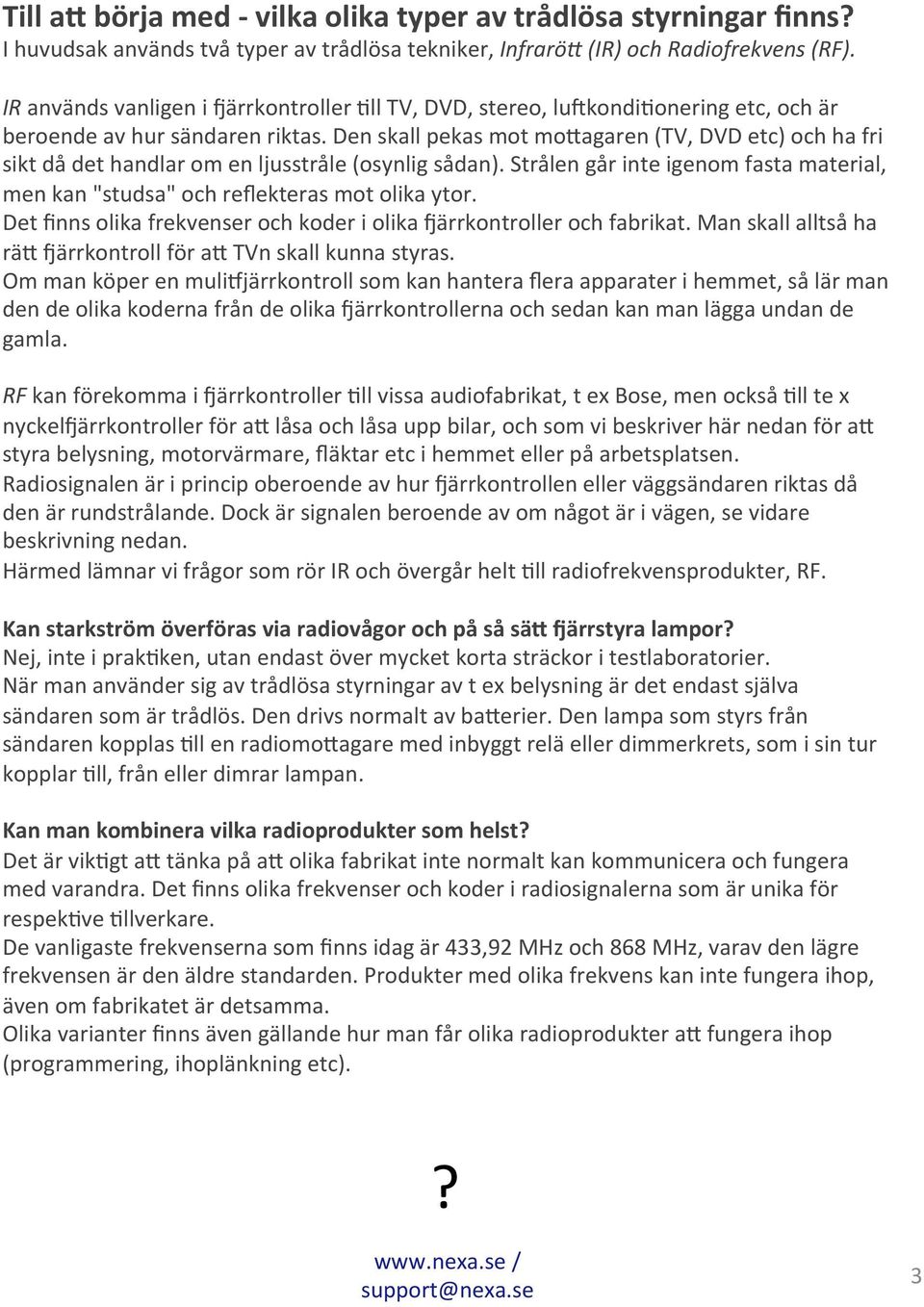

3 Till a& börja med - vilka olika typer av trådlösa styrningar finns? I huvudsak används två typer av trådlösa tekniker, Infrarö' (IR) och Radiofrekvens (RF). IR används vanligen i bärrkontroller 6ll TV, DVD, stereo, luckondi6onering etc, och är beroende av hur sändaren riktas. Den skall pekas mot mo>agaren (TV, DVD etc) och ha fri sikt då det handlar om en ljusstråle (osynlig sådan). Strålen går inte igenom fasta material, men kan "studsa" och reflekteras mot olika ytor. Det finns olika frekvenser och koder i olika bärrkontroller och fabrikat. Man skall alltså ha rä> bärrkontroll för a> TVn skall kunna styras. Om man köper en muli_järrkontroll som kan hantera flera apparater i hemmet, så lär man den de olika koderna från de olika bärrkontrollerna och sedan kan man lägga undan de gamla. RF kan förekomma i bärrkontroller 6ll vissa audiofabrikat, t ex Bose, men också 6ll te x nyckelbärrkontroller för a> låsa och låsa upp bilar, och som vi beskriver här nedan för a> styra belysning, motorvärmare, fläktar etc i hemmet eller på arbetsplatsen. Radiosignalen är i princip oberoende av hur bärrkontrollen eller väggsändaren riktas då den är rundstrålande. Dock är signalen beroende av om något är i vägen, se vidare beskrivning nedan. Härmed lämnar vi frågor som rör IR och övergår helt 6ll radiofrekvensprodukter, RF. Kan starkström överföras via radiovågor och på så lampor? Nej, inte i prak6ken, utan endast över mycket korta sträckor i testlaboratorier. När man använder sig av trådlösa styrningar av t ex belysning är det endast själva sändaren som är trådlös. Den drivs normalt av ba>erier. Den lampa som styrs från sändaren kopplas 6ll en radiomo>agare med inbyggt relä eller dimmerkrets, som i sin tur kopplar 6ll, från eller dimrar lampan. Kan man kombinera vilka radioprodukter som helst? Det är vik6gt a> tänka på a> olika fabrikat inte normalt kan kommunicera och fungera med varandra. Det finns olika frekvenser och koder i radiosignalerna som är unika för respek6ve 6llverkare. De vanligaste frekvenserna som finns idag är 433,92 MHz och 868 MHz, varav den lägre frekvensen är den äldre standarden. Produkter med olika frekvens kan inte fungera ihop, även om fabrikatet är detsamma. Olika varianter finns även gällande hur man får olika radioprodukter a> fungera ihop (programmering, ihoplänkning etc).? 3

4 Olika typer av kodning Code Switch Fungerar så a> man ställer in e> par vred (Huskod resp Enhetskod), t ex A1, på både sändare och mo>agare. Vanligt antal kombina6oner är 16x16 = 256 kanaler. Denna typ av produkter är på väg a' fasas ut ur sor?mentet, men det finns enskilda sändare kvar, och givetvis i många hus och hem. Self Learning Code Är precis vad det låter som - självlärande enheter. Vid inkoppling sä>er man mo>agaren i programmeringsläge genom a> trycka in programmeringsknapp el liknande och därecer trycka på den knapp på sändaren som man vill skall styra mo>agaren. Klart! Vanligt antal kombina6oner är ca 67 miljoner, vilket gör a> risken för a> du och din granne skall ha samma kod är obefintlig. Kombinera Code Switch och Self Learning Code- går det? Ja, det går utmärkt, men tänk på a> det är endast sändaren som kan vara av typ Code Switch. Mo>agaren skall all6d vara Self Learning Code om teknikerna blandas! Som vanligt gäller "svagaste länken" - har du en Code Switch i kombina6onen med Self Learning Code gäller max 256 koder, trots a> mo>agaren kan lagra ca 67 miljoner! Självlärande sändare/ Self Learning transmi>er. Kod vredes mo>agare/ Code Switch receiver 4

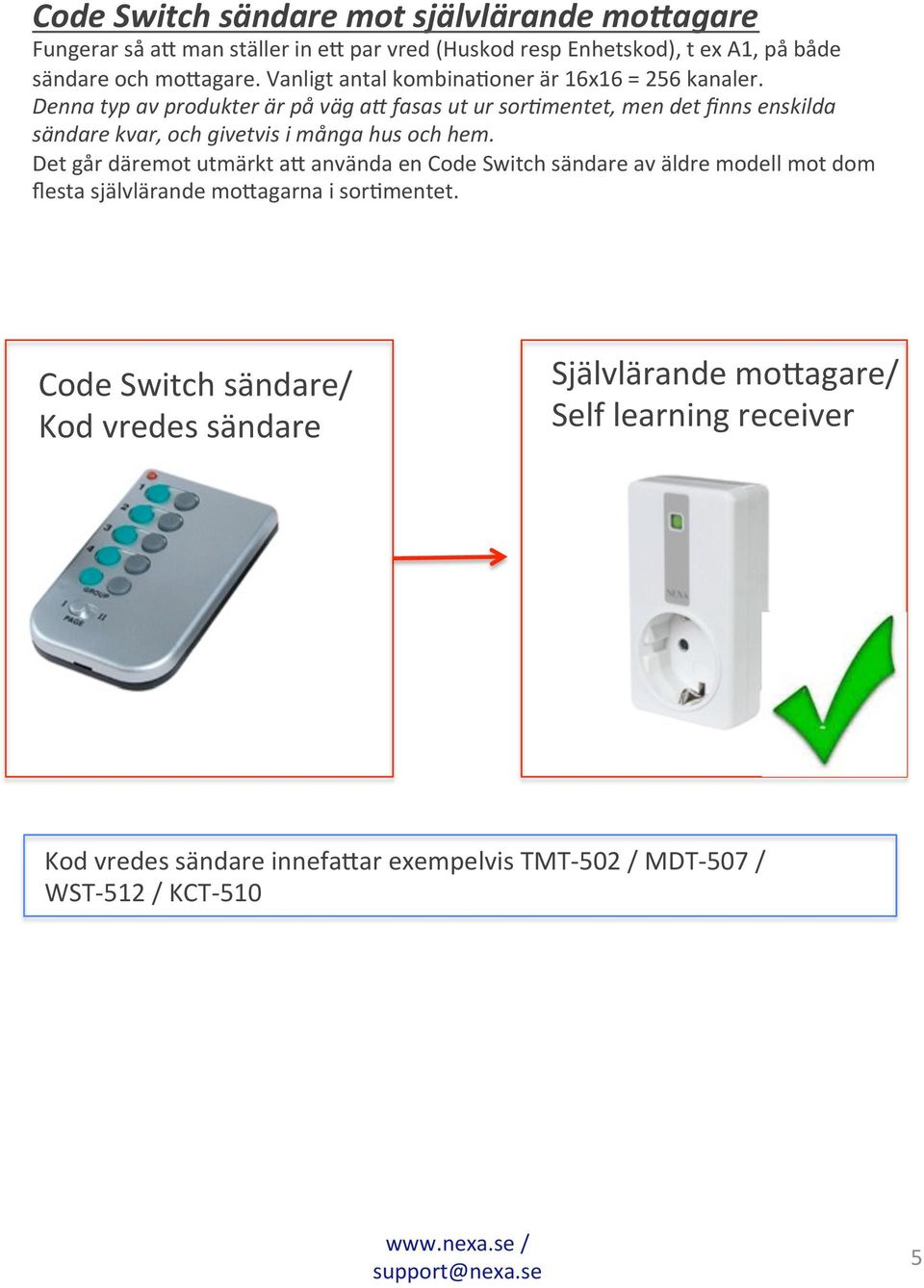

5 Code Switch sändare mot självlärande mo=agare Fungerar så a> man ställer in e> par vred (Huskod resp Enhetskod), t ex A1, på både sändare och mo>agare. Vanligt antal kombina6oner är 16x16 = 256 kanaler. Denna typ av produkter är på väg a' fasas ut ur sor?mentet, men det finns enskilda sändare kvar, och givetvis i många hus och hem. Det går däremot utmärkt a> använda en Code Switch sändare av äldre modell mot dom flesta självlärande mo>agarna i sor6mentet. Code Switch sändare/ Kod vredes sändare Självlärande mo>agare/ Self learning receiver Kod vredes sändare innefa>ar exempelvis TMT- 502 / MDT- 507 / WST- 512 / KCT

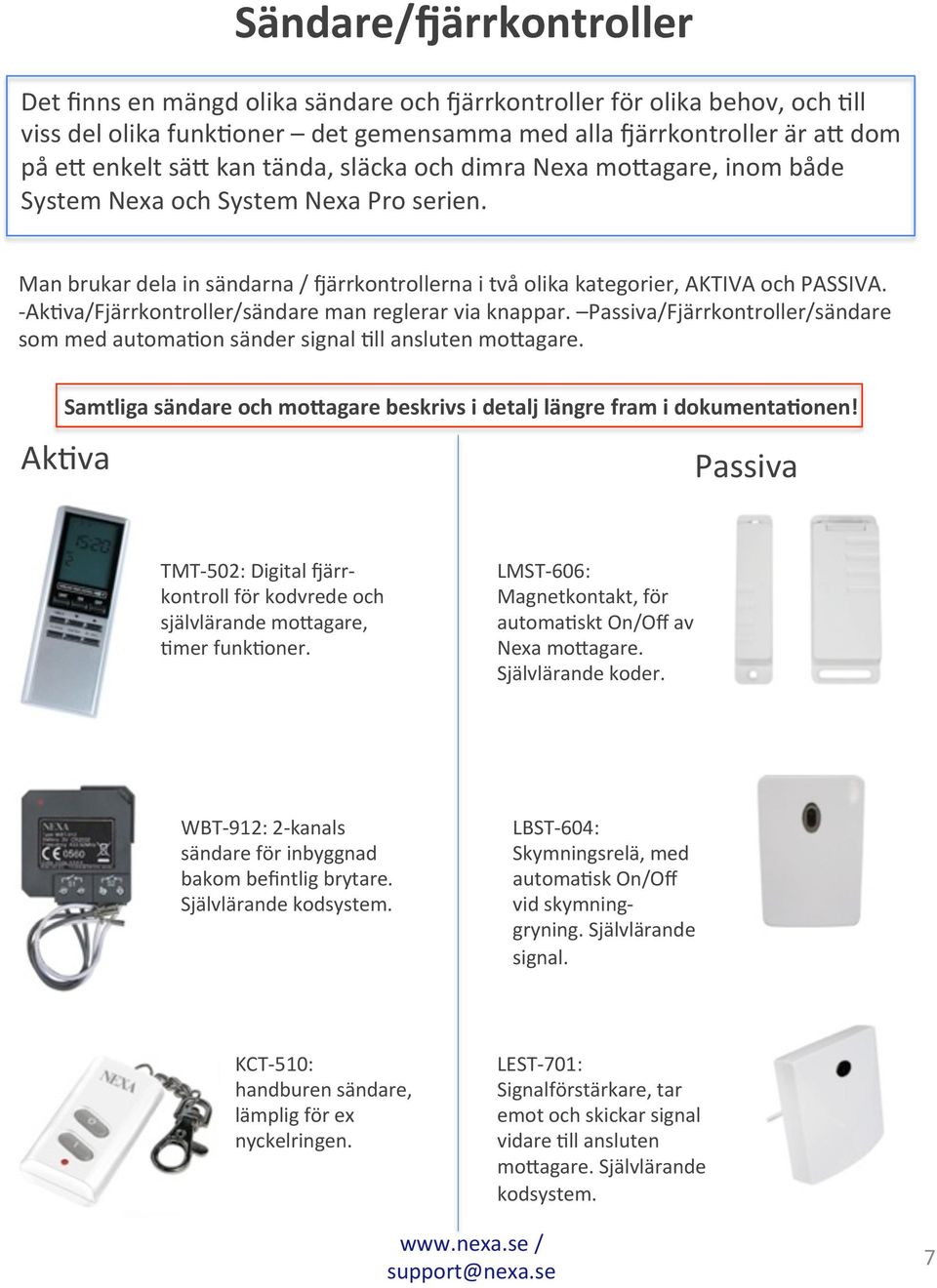

6 Det finns en mängd olika sändare och bärrkontroller för olika behov, och 6ll viss del olika funk6oner det gemensamma med alla bärrkontroller är a> dom på e> enkelt sä> kan tända, släcka och dimra Nexa mo>agare, inom både System Nexa och System Nexa Pro serien. Vi brukar dela in sändarna / bärrkontrollerna i två olika kategorier, AKTIVA och PASSIVA. - Ak6va/Fjärrkontroller/sändare man reglerar via knappar. Passiva/Fjärrkontroller/sändare som med automa6on sänder signal 6ll ansluten mo>agare. Ak6va Passiva LYCT- 705: Handburen sändare med möjlighet 6ll individuell styrning av 16 mo>agare. Självlärande kod- system. MDT- 507: Rörelsevakt för styrning av Nexa mo>agare / Dörrklockor. Kodvreden. LWST- 605: 2- vägs väggsändare för valfri placering, kan individuellt styra 2 mo>agare. Självlärande kodsystem. WST- 512: 1- vägs väggsändare för valfri placering, Kod- vredes system. Styr mo>agare med självlärande koder samt kodvreden. koder. LMDT- 609: Rörelse- vakt för inomhusbruk, styr ansluten Nexa mo>agare/ Dörrklocka. Självlärande kodsystem. LMDT- 810: Rörelsevakt för utomhusbruk, styr ansluten Nexa mo>agare/ Dörrklocka. Självlärande Fortsä>ning.. 6

7 Det finns en mängd olika sändare och bärrkontroller för olika behov, och 6ll viss del olika funk6oner det gemensamma med alla bärrkontroller är a> dom på e> enkelt sä> kan tända, släcka och dimra Nexa mo>agare, inom både System Nexa och System Nexa Pro serien. Man brukar dela in sändarna / bärrkontrollerna i två olika kategorier, AKTIVA och PASSIVA. - Ak6va/Fjärrkontroller/sändare man reglerar via knappar. Passiva/Fjärrkontroller/sändare som med automa6on sänder signal 6ll ansluten mo>agare. Samtliga sändare och mo&agare beskrivs i detalj längre fram i dokumentaeonen! Ak6va Passiva TMT- 502: Digital bärr- kontroll för kodvrede och självlärande mo>agare, 6mer funk6oner. LMST- 606: Magnetkontakt, för automa6skt On/Off av Nexa mo>agare. Självlärande koder. WBT- 912: 2- kanals sändare för inbyggnad bakom befintlig brytare. Självlärande kodsystem. LBST- 604: Skymningsrelä, med automa6sk On/Off vid skymning- gryning. Självlärande signal. KCT- 510: handburen sändare, lämplig för ex nyckelringen. LEST- 701: Signalförstärkare, tar emot och skickar signal vidare 6ll ansluten mo>agare. Självlärande kodsystem. 7

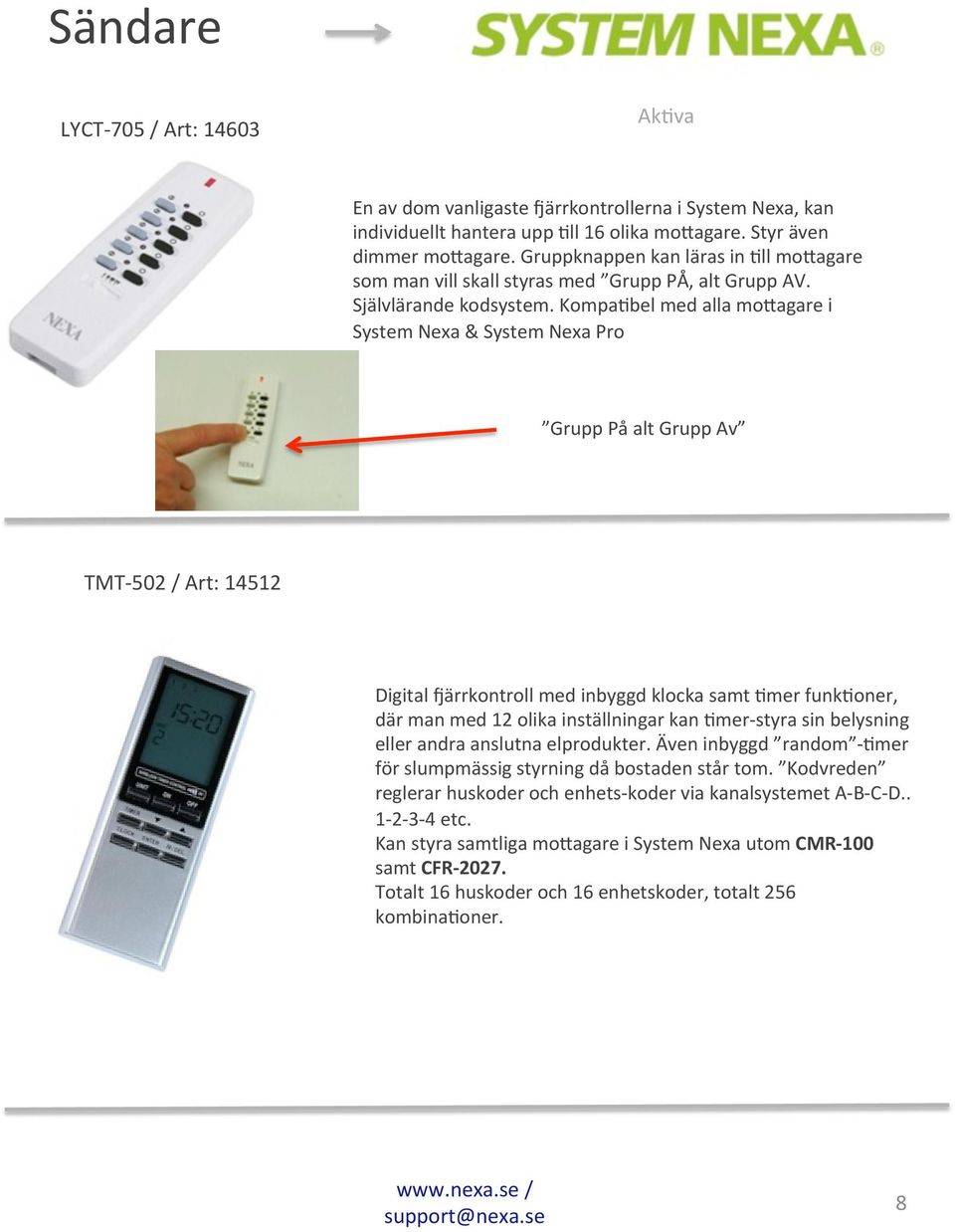

8 Sändare LYCT- 705 / Art: Ak6va En av dom vanligaste bärrkontrollerna i System Nexa, kan individuellt hantera upp 6ll 16 olika mo>agare. Styr även dimmer mo>agare. Gruppknappen kan läras in 6ll mo>agare som man vill skall styras med Grupp PÅ, alt Grupp AV. Självlärande kodsystem. Kompa6bel med alla mo>agare i System Nexa & System Nexa Pro Grupp På alt Grupp Av TMT- 502 / Art: Digital bärrkontroll med inbyggd klocka samt 6mer funk6oner, där man med 12 olika inställningar kan 6mer- styra sin belysning eller andra anslutna elprodukter. Även inbyggd random - 6mer för slumpmässig styrning då bostaden står tom. Kodvreden reglerar huskoder och enhets- koder via kanalsystemet A- B- C- D etc. Kan styra samtliga mo>agare i System Nexa utom CMR- 100 samt CFR Totalt 16 huskoder och 16 enhetskoder, totalt 256 kombina6oner. 8

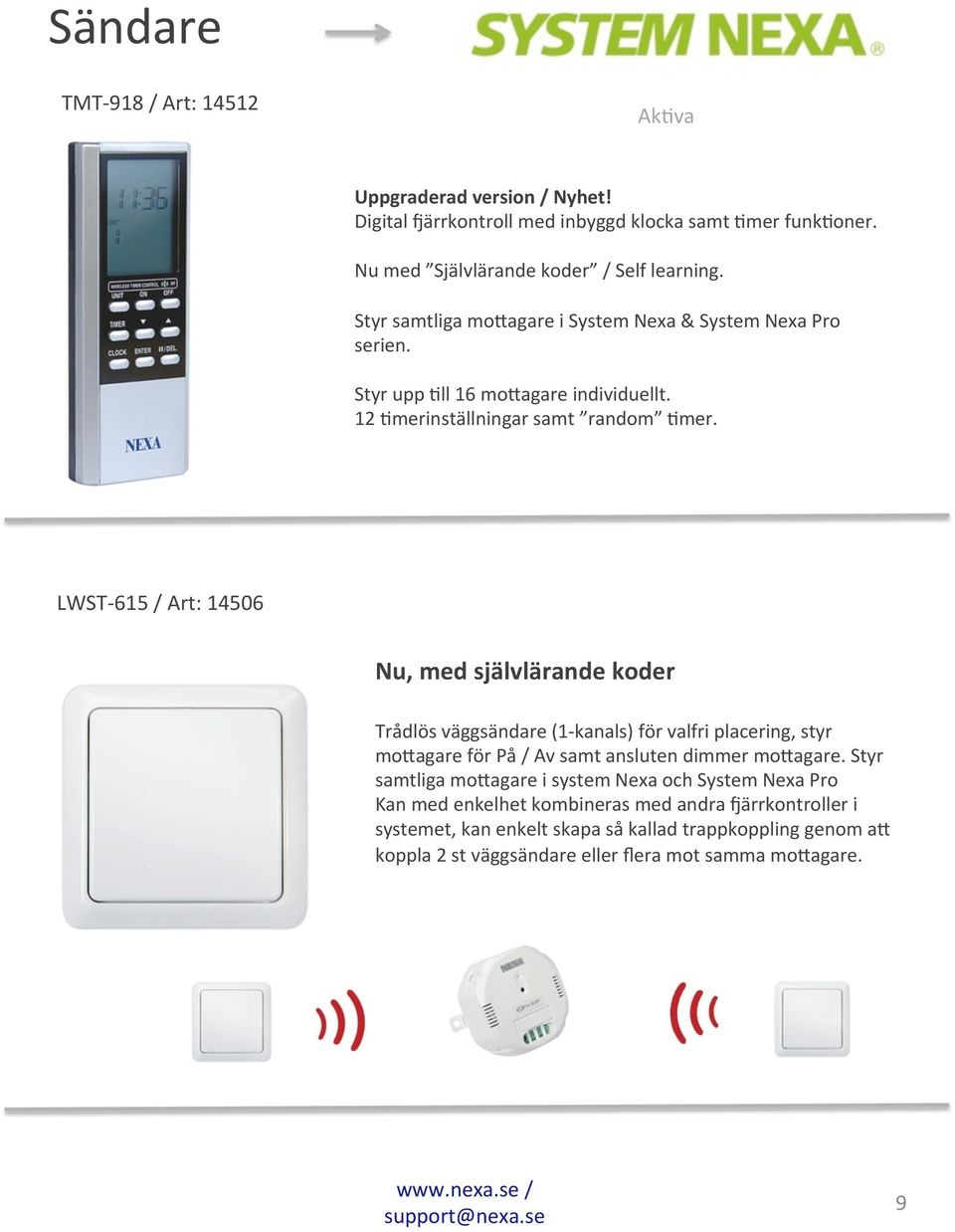

9 Sändare TMT- 918 / Art: Ak6va Uppgraderad version / Nyhet! Digital bärrkontroll med inbyggd klocka samt 6mer funk6oner. Nu med Självlärande koder / Self learning. Styr samtliga mo>agare i System Nexa & System Nexa Pro serien. Styr upp 6ll 16 mo>agare individuellt. 12 6merinställningar samt random 6mer. LWST- 615 / Art: Nu, med självlärande koder Trådlös väggsändare (1- kanals) för valfri placering, styr mo>agare för På / Av samt ansluten dimmer mo>agare. Styr samtliga mo>agare i system Nexa och System Nexa Pro Kan med enkelhet kombineras med andra bärrkontroller i systemet, kan enkelt skapa så kallad trappkoppling genom a> koppla 2 st väggsändare eller flera mot samma mo>agare. 9

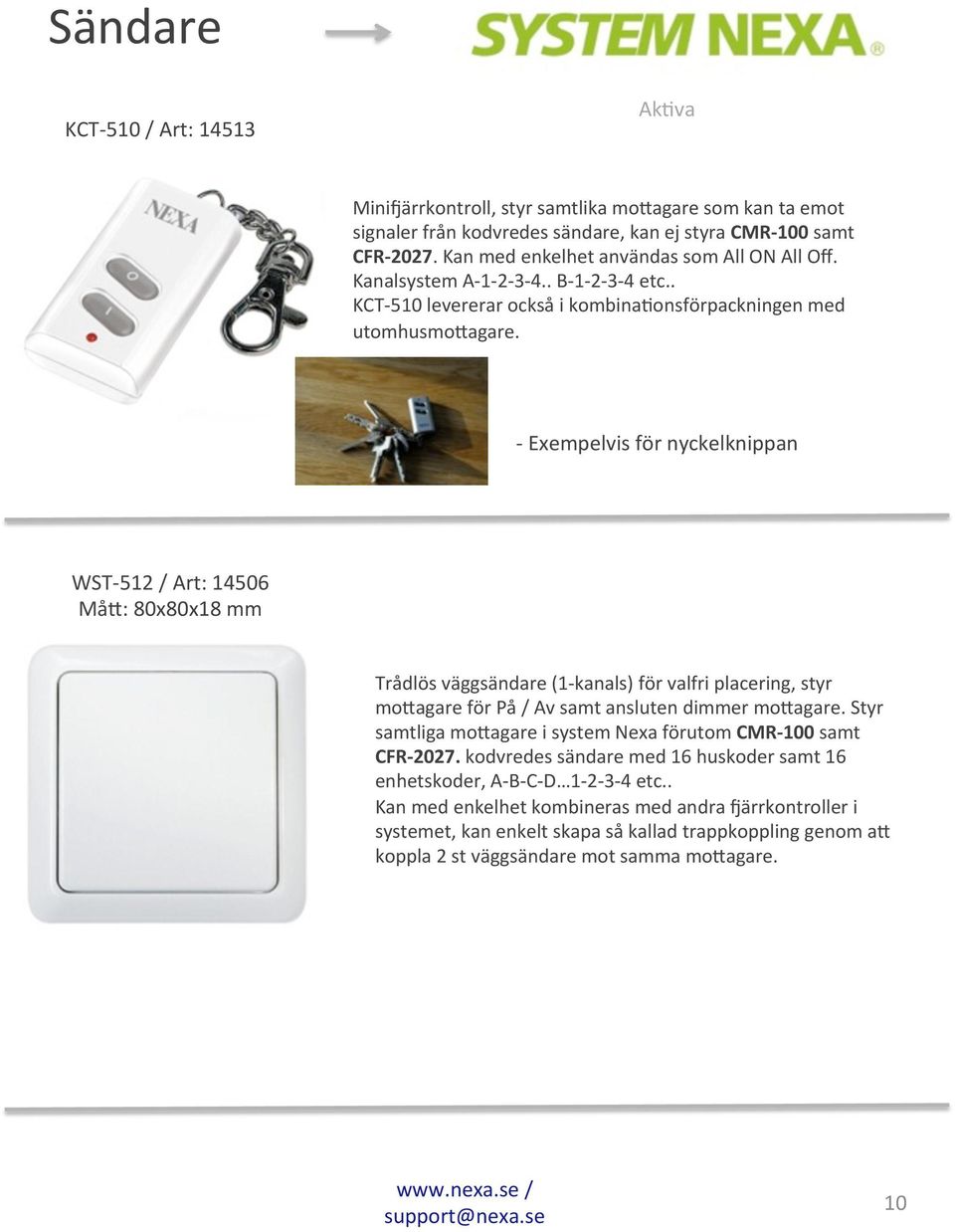

10 Sändare KCT- 510 / Art: Ak6va Minibärrkontroll, styr samtlika mo>agare som kan ta emot signaler från kodvredes sändare, kan ej styra CMR- 100 samt CFR Kan med enkelhet användas som All ON All Off. Kanalsystem A B etc.. KCT- 510 levererar också i kombina6onsförpackningen med utomhusmo>agare. - Exempelvis för nyckelknippan WST- 512 / Art: Må>: 80x80x18 mm Trådlös väggsändare (1- kanals) för valfri placering, styr mo>agare för På / Av samt ansluten dimmer mo>agare. Styr samtliga mo>agare i system Nexa förutom CMR- 100 samt CFR kodvredes sändare med 16 huskoder samt 16 enhetskoder, A- B- C- D etc.. Kan med enkelhet kombineras med andra bärrkontroller i systemet, kan enkelt skapa så kallad trappkoppling genom a> koppla 2 st väggsändare mot samma mo>agare. 10

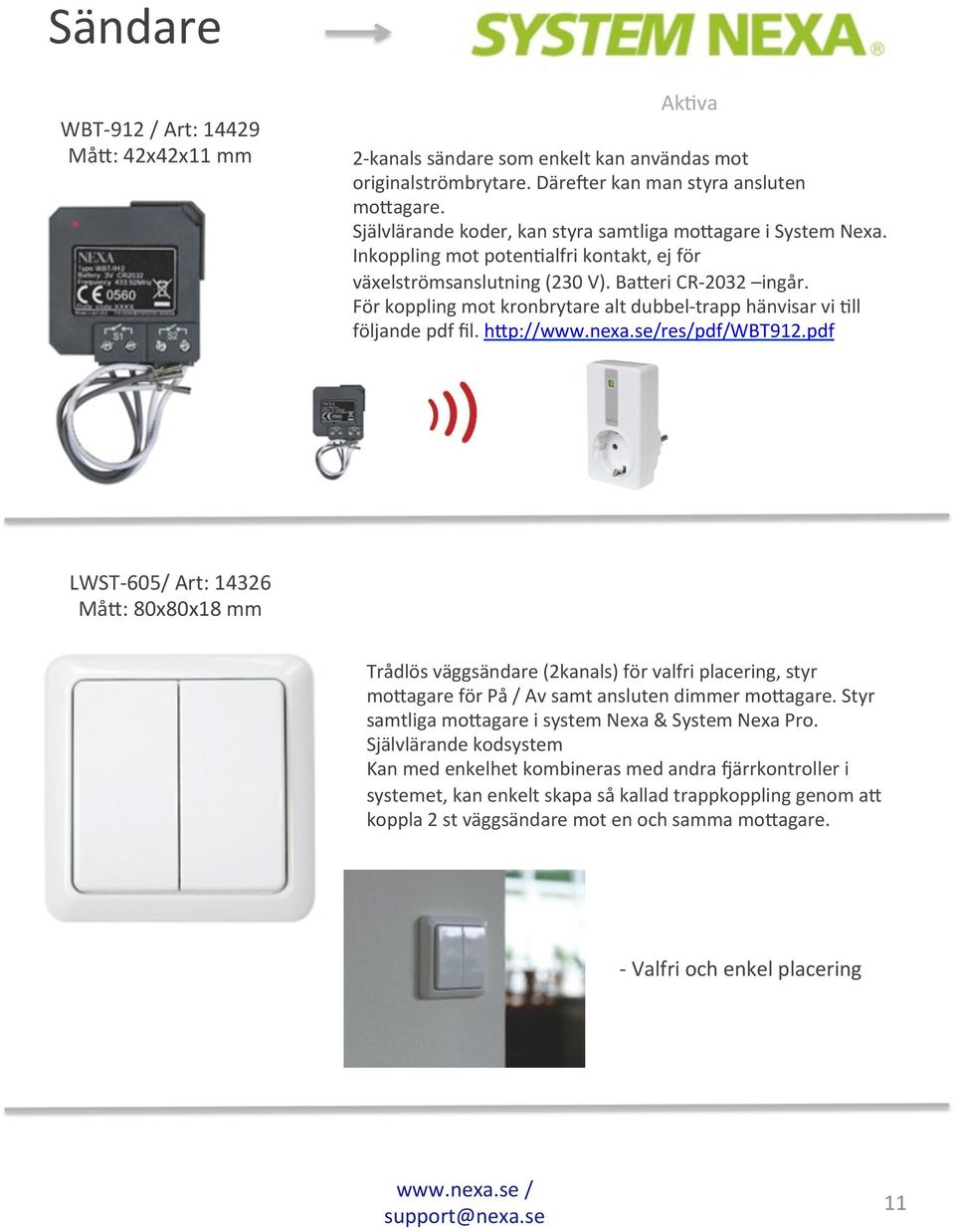

11 Sändare WBT- 912 / Art: Må>: 42x42x11 mm Ak6va 2- kanals sändare som enkelt kan användas mot originalströmbrytare. Därecer kan man styra ansluten mo>agare. Självlärande koder, kan styra samtliga mo>agare i System Nexa. Inkoppling mot poten6alfri kontakt, ej för växelströmsanslutning (230 V). Ba>eri CR ingår. För koppling mot kronbrytare alt dubbel- trapp hänvisar vi 6ll följande pdf fil. h>p:// LWST- 605/ Art: Må>: 80x80x18 mm Trådlös väggsändare (2kanals) för valfri placering, styr mo>agare för På / Av samt ansluten dimmer mo>agare. Styr samtliga mo>agare i system Nexa & System Nexa Pro. Självlärande kodsystem Kan med enkelhet kombineras med andra bärrkontroller i systemet, kan enkelt skapa så kallad trappkoppling genom a> koppla 2 st väggsändare mot en och samma mo>agare. - Valfri och enkel placering 11

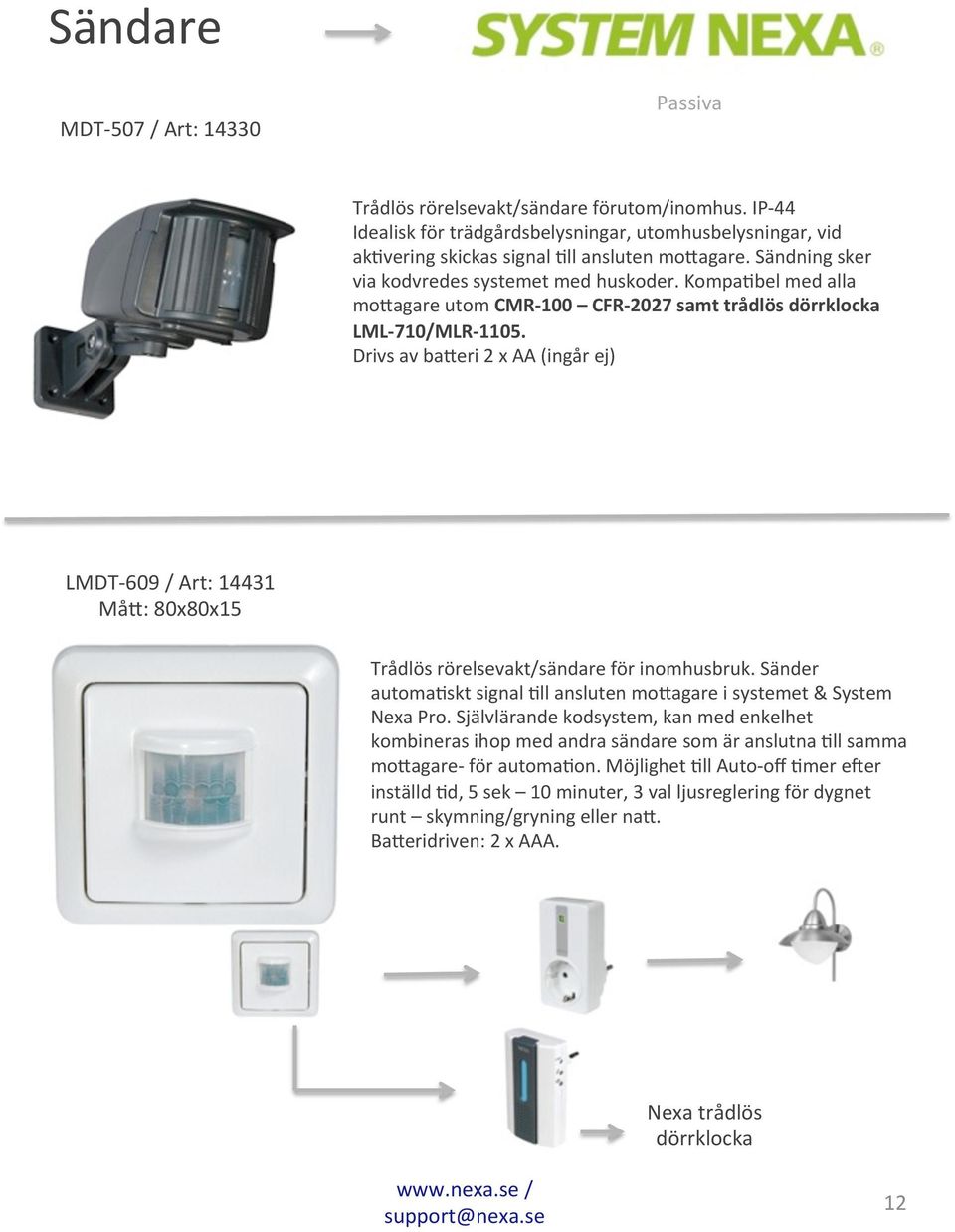

12 Sändare MDT- 507 / Art: Passiva Trådlös rörelsevakt/sändare förutom/inomhus. IP- 44 Idealisk för trädgårdsbelysningar, utomhusbelysningar, vid ak6vering skickas signal 6ll ansluten mo>agare. Sändning sker via kodvredes systemet med huskoder. Kompa6bel med alla mo>agare utom CMR- 100 CFR samt trådlös dörrklocka LML- 710/MLR Drivs av ba>eri 2 x AA (ingår ej) LMDT- 609 / Art: Må>: 80x80x15 Trådlös rörelsevakt/sändare för inomhusbruk. Sänder automa6skt signal 6ll ansluten mo>agare i systemet & System Nexa Pro. Självlärande kodsystem, kan med enkelhet kombineras ihop med andra sändare som är anslutna 6ll samma mo>agare- för automa6on. Möjlighet 6ll Auto- off 6mer ecer inställd 6d, 5 sek 10 minuter, 3 val ljusreglering för dygnet runt skymning/gryning eller na>. Ba>eridriven: 2 x AAA. Nexa trådlös dörrklocka 12

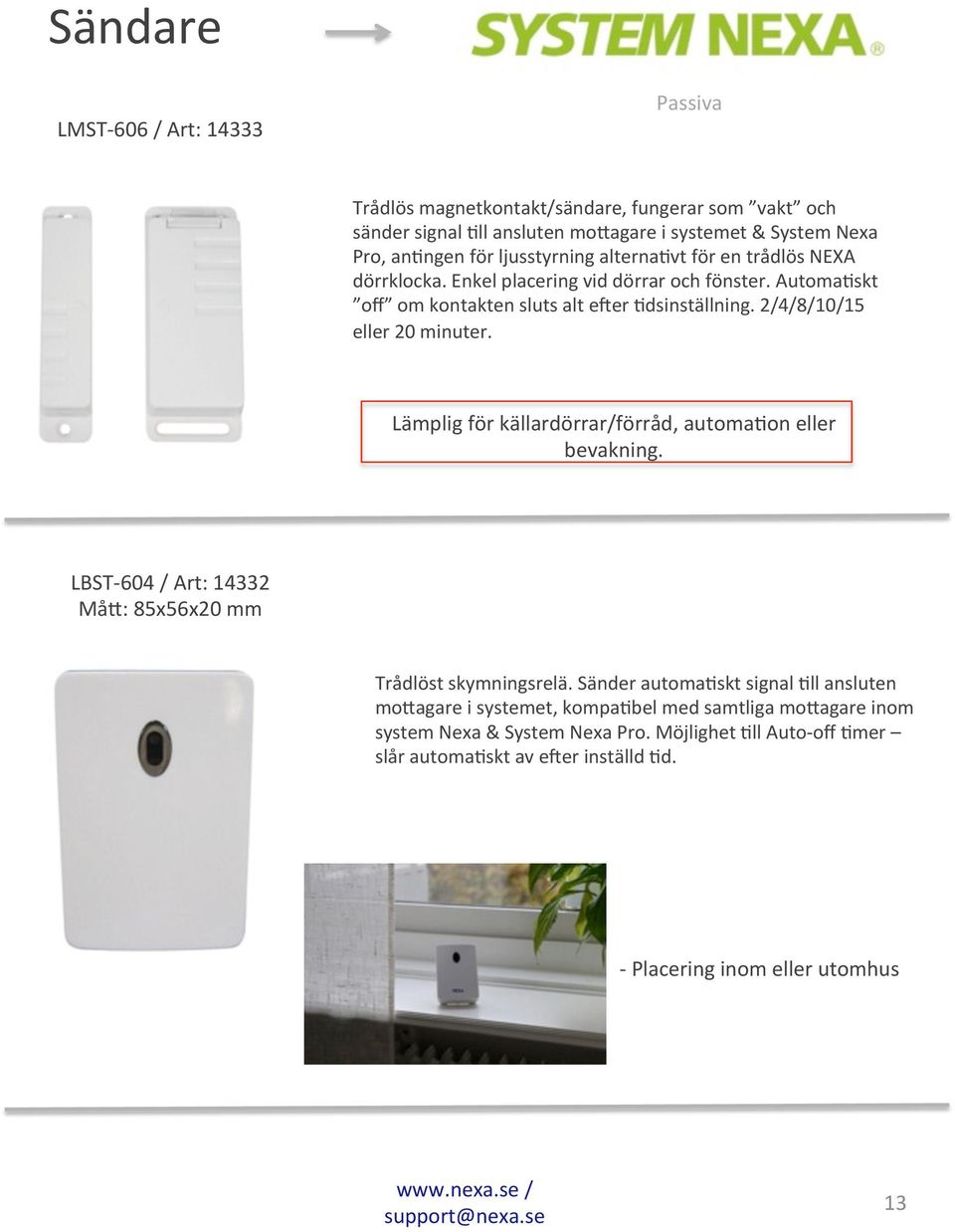

13 Sändare LMST- 606 / Art: Passiva Trådlös magnetkontakt/sändare, fungerar som vakt och sänder signal 6ll ansluten mo>agare i systemet & System Nexa Pro, an6ngen för ljusstyrning alterna6vt för en trådlös NEXA dörrklocka. Enkel placering vid dörrar och fönster. Automa6skt off om kontakten sluts alt ecer 6dsinställning. 2/4/8/10/15 eller 20 minuter. Lämplig för källardörrar/förråd, automa6on eller bevakning. LBST- 604 / Art: Må>: 85x56x20 mm Trådlöst skymningsrelä. Sänder automa6skt signal 6ll ansluten mo>agare i systemet, kompa6bel med samtliga mo>agare inom system Nexa & System Nexa Pro. Möjlighet 6ll Auto- off 6mer slår automa6skt av ecer inställd 6d. - Placering inom eller utomhus 13

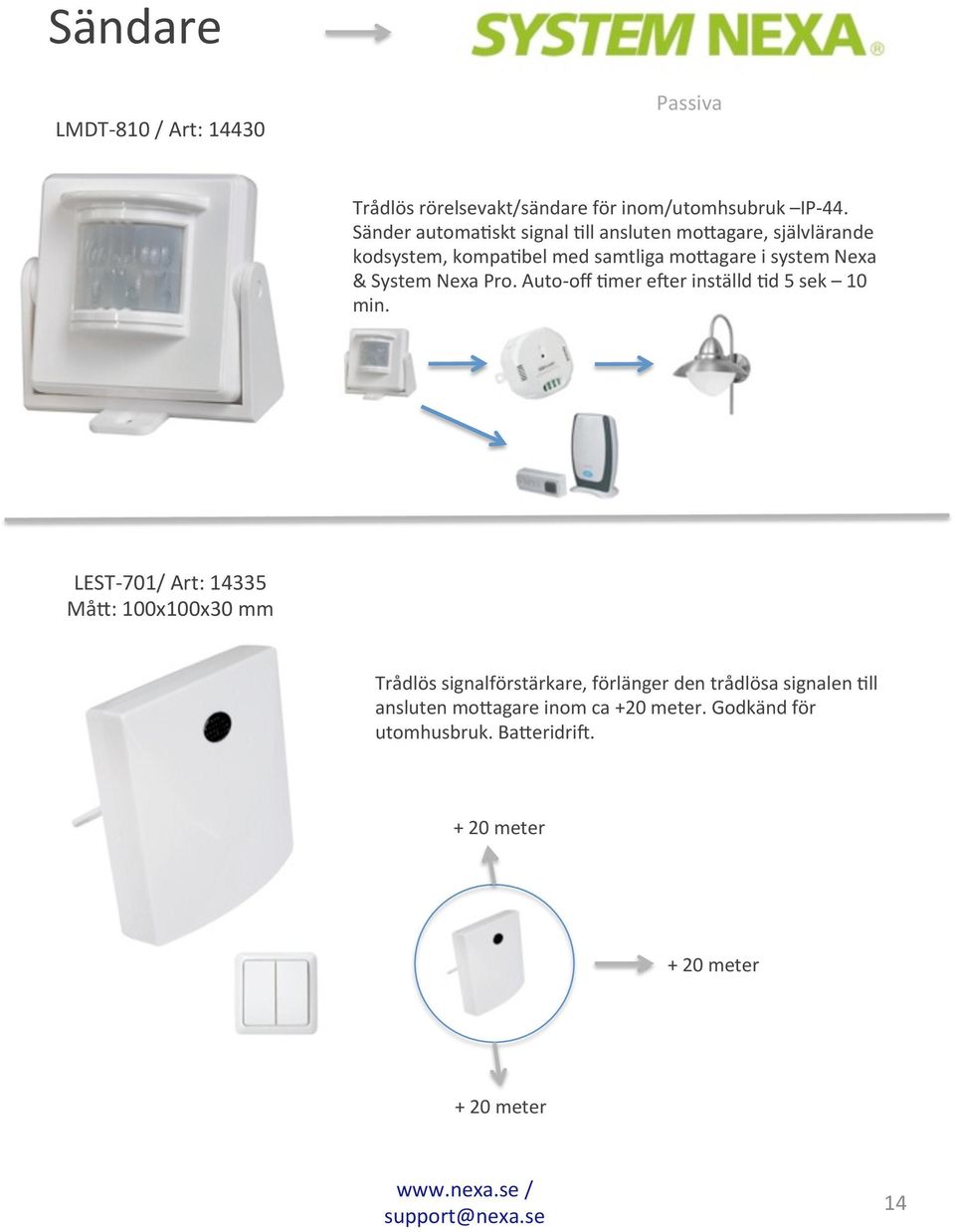

14 Sändare LMDT- 810 / Art: Passiva Trådlös rörelsevakt/sändare för inom/utomhsubruk IP- 44. Sänder automa6skt signal 6ll ansluten mo>agare, självlärande kodsystem, kompa6bel med samtliga mo>agare i system Nexa & System Nexa Pro. Auto- off 6mer ecer inställd 6d 5 sek 10 min. LEST- 701/ Art: Må>: 100x100x30 mm Trådlös signalförstärkare, förlänger den trådlösa signalen 6ll ansluten mo>agare inom ca +20 meter. Godkänd för utomhusbruk. Ba>eridric meter + 20 meter + 20 meter 14

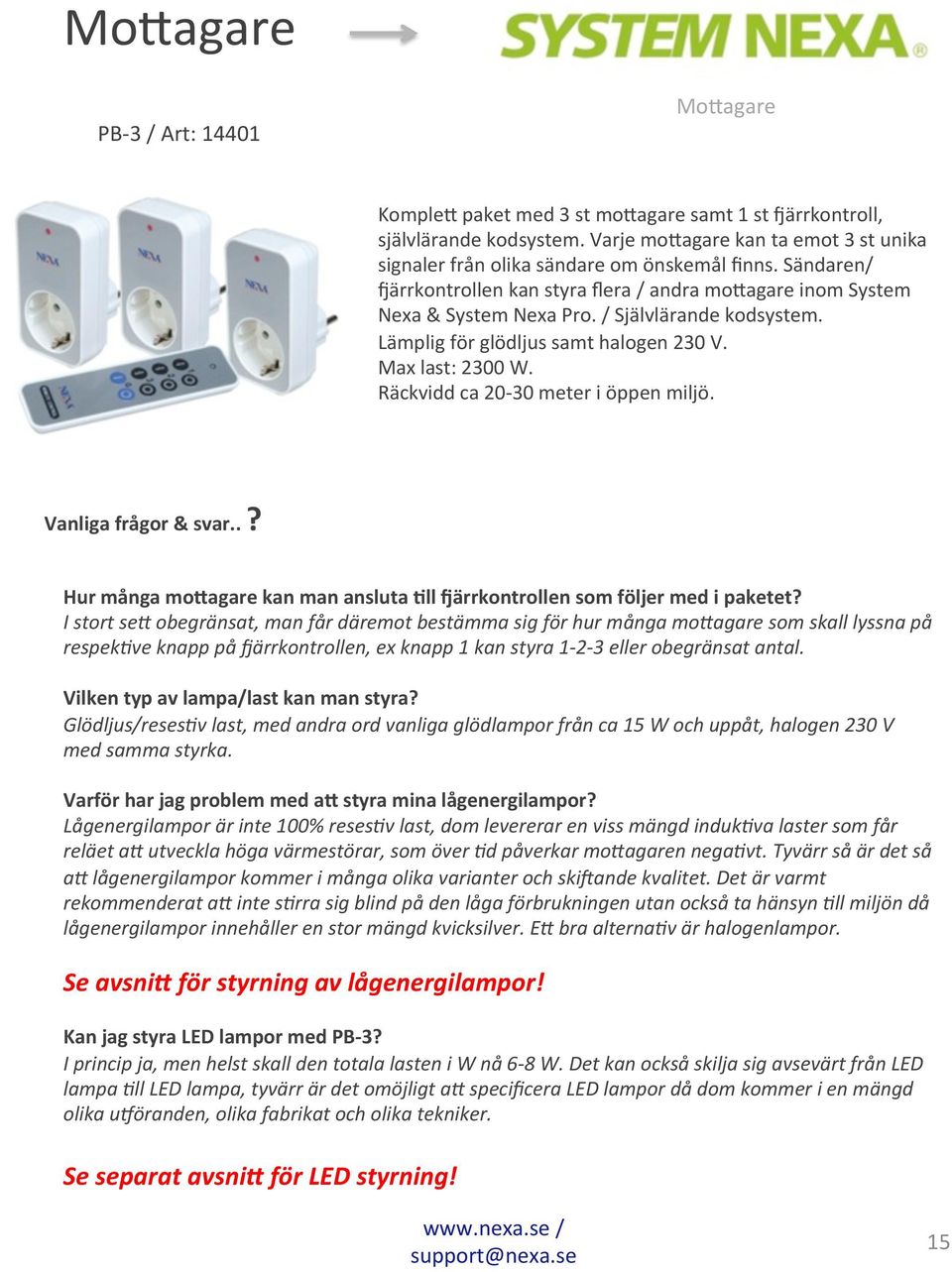

15 Mo>agare PB- 3 / Art: Mo>agare Komple> paket med 3 st mo>agare samt 1 st bärrkontroll, självlärande kodsystem. Varje mo>agare kan ta emot 3 st unika signaler från olika sändare om önskemål finns. Sändaren/ bärrkontrollen kan styra flera / andra mo>agare inom System Nexa & System Nexa Pro. / Självlärande kodsystem. Lämplig för glödljus samt halogen 230 V. Max last: 2300 W. Räckvidd ca meter i öppen miljö. Vanliga frågor & svar..? Hur många mo&agare kan man ansluta som följer med i paketet? I stort se' obegränsat, man får däremot bestämma sig för hur många mo'agare som skall lyssna på respek?ve knapp på Eärrkontrollen, ex knapp 1 kan styra eller obegränsat antal. Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 15 W och uppåt, halogen 230 V med samma styrka. Varför har jag problem med a& styra mina lågenergilampor? Lågenergilampor är inte 100% reses?v last, dom levererar en viss mängd induk?va laster som får reläet a' utveckla höga värmestörar, som över?d påverkar mo'agaren nega?vt. Tyvärr så är det så a' lågenergilampor kommer i många olika varianter och skiuande kvalitet. Det är varmt rekommenderat a' inte s?rra sig blind på den låga förbrukningen utan också ta hänsyn?ll miljön då lågenergilampor innehåller en stor mängd kvicksilver. E' bra alterna?v är halogenlampor. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med PB- 3? I princip ja, men helst skall den totala lasten i W nå 6-8 W. Det kan också skilja sig avsevärt från LED lampa?ll LED lampa, tyvärr är det omöjligt a' specificera LED lampor då dom kommer i en mängd olika uyöranden, olika fabrikat och olika tekniker. Se separat avsni= för LED styrning! 15

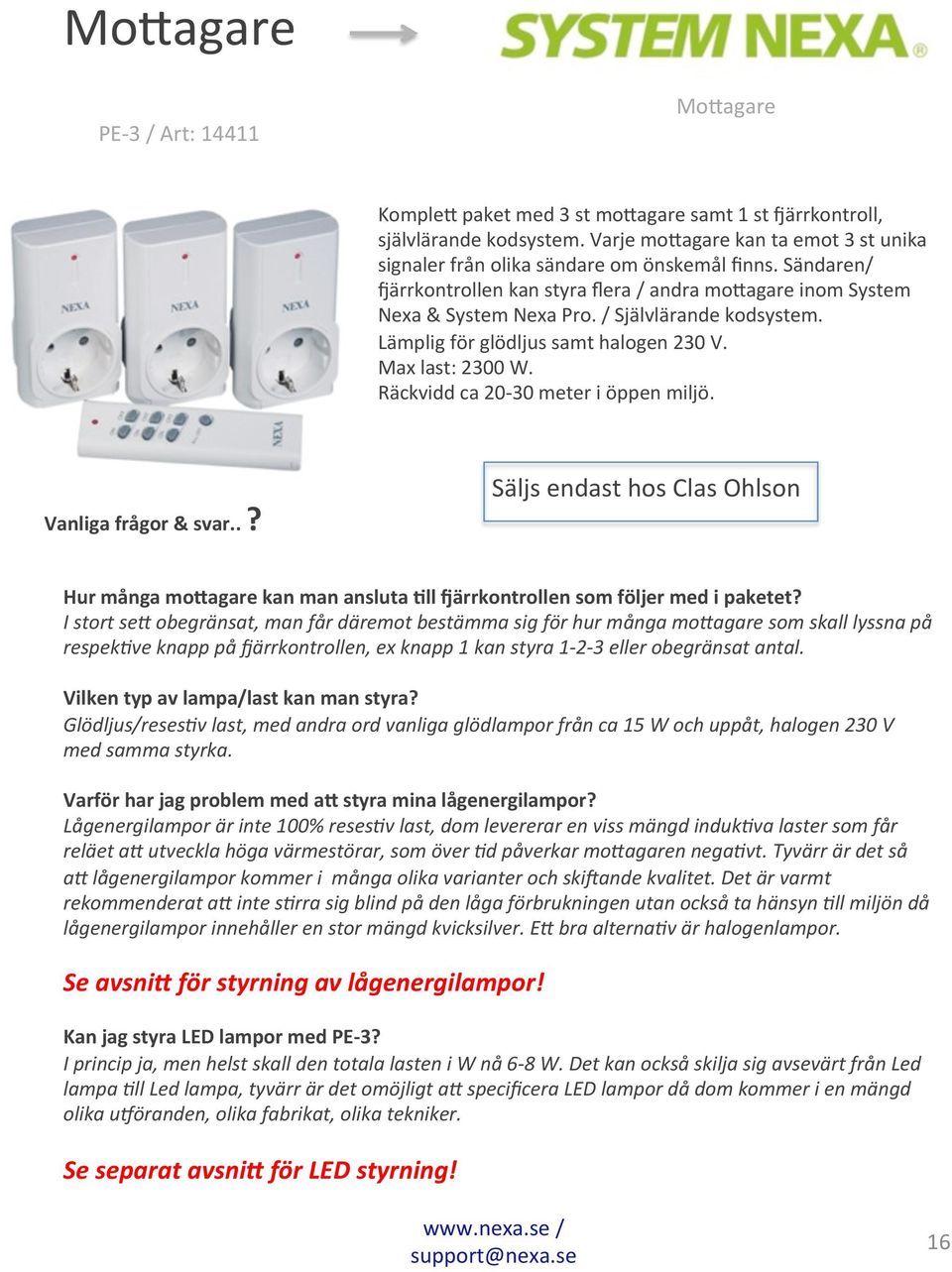

16 Mo>agare PE- 3 / Art: Mo>agare Komple> paket med 3 st mo>agare samt 1 st bärrkontroll, självlärande kodsystem. Varje mo>agare kan ta emot 3 st unika signaler från olika sändare om önskemål finns. Sändaren/ bärrkontrollen kan styra flera / andra mo>agare inom System Nexa & System Nexa Pro. / Självlärande kodsystem. Lämplig för glödljus samt halogen 230 V. Max last: 2300 W. Räckvidd ca meter i öppen miljö. Vanliga frågor & svar..? Säljs endast hos Clas Ohlson Hur många mo&agare kan man ansluta som följer med i paketet? I stort se' obegränsat, man får däremot bestämma sig för hur många mo'agare som skall lyssna på respek?ve knapp på Eärrkontrollen, ex knapp 1 kan styra eller obegränsat antal. Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 15 W och uppåt, halogen 230 V med samma styrka. Varför har jag problem med a& styra mina lågenergilampor? Lågenergilampor är inte 100% reses?v last, dom levererar en viss mängd induk?va laster som får reläet a' utveckla höga värmestörar, som över?d påverkar mo'agaren nega?vt. Tyvärr är det så a' lågenergilampor kommer i många olika varianter och skiuande kvalitet. Det är varmt rekommenderat a' inte s?rra sig blind på den låga förbrukningen utan också ta hänsyn?ll miljön då lågenergilampor innehåller en stor mängd kvicksilver. E' bra alterna?v är halogenlampor. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med PE- 3? I princip ja, men helst skall den totala lasten i W nå 6-8 W. Det kan också skilja sig avsevärt från Led lampa?ll Led lampa, tyvärr är det omöjligt a' specificera LED lampor då dom kommer i en mängd olika uyöranden, olika fabrikat, olika tekniker. Se separat avsni= för LED styrning! 16

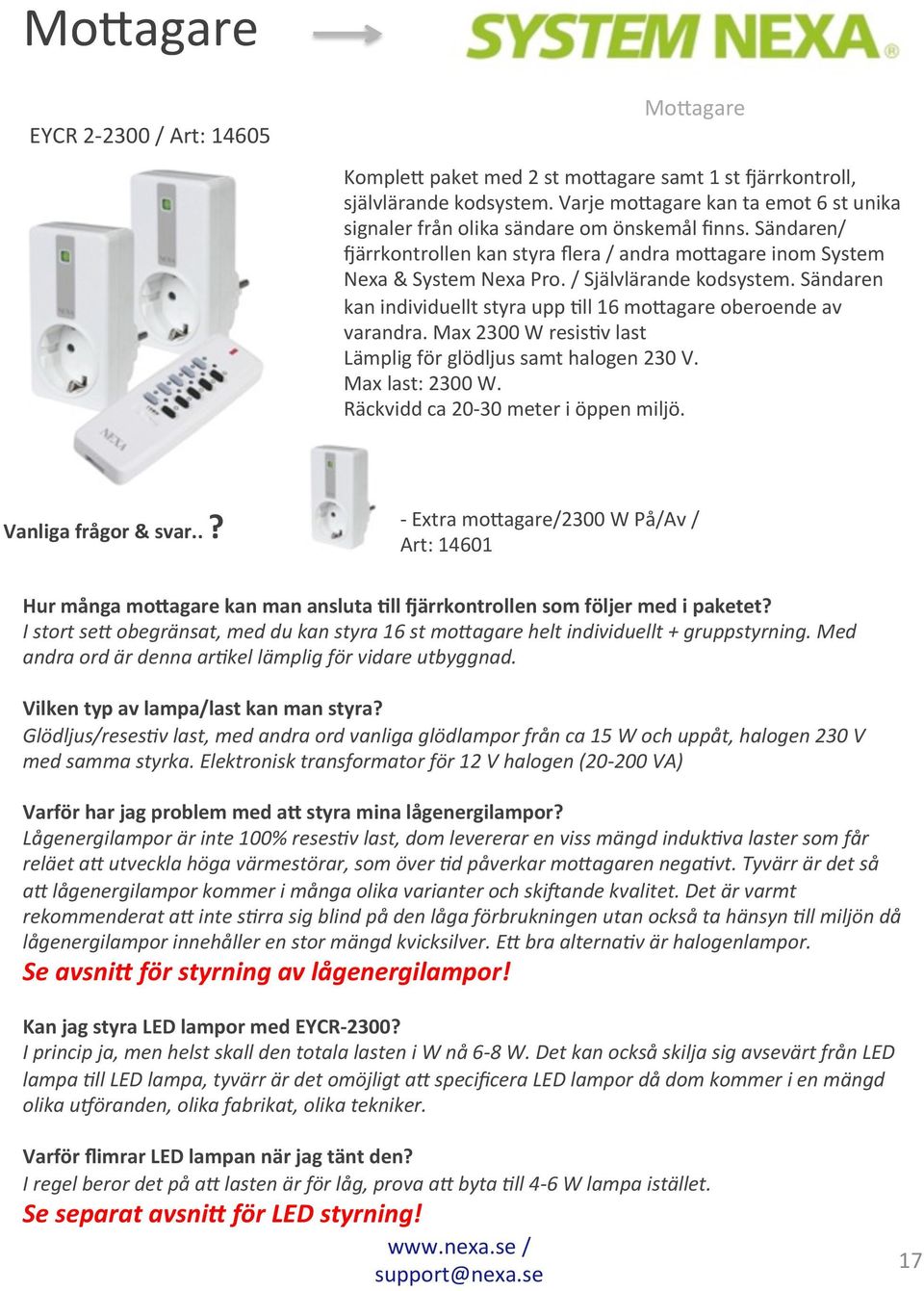

17 Mo>agare EYCR / Art: Mo>agare Komple> paket med 2 st mo>agare samt 1 st bärrkontroll, självlärande kodsystem. Varje mo>agare kan ta emot 6 st unika signaler från olika sändare om önskemål finns. Sändaren/ bärrkontrollen kan styra flera / andra mo>agare inom System Nexa & System Nexa Pro. / Självlärande kodsystem. Sändaren kan individuellt styra upp 6ll 16 mo>agare oberoende av varandra. Max 2300 W resis6v last Lämplig för glödljus samt halogen 230 V. Max last: 2300 W. Räckvidd ca meter i öppen miljö. Vanliga frågor & svar..? - Extra mo>agare/2300 W På/Av / Art: Hur många mo&agare kan man ansluta som följer med i paketet? I stort se' obegränsat, med du kan styra 16 st mo'agare helt individuellt + gruppstyrning. Med andra ord är denna ar?kel lämplig för vidare utbyggnad. Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 15 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA) Varför har jag problem med a& styra mina lågenergilampor? Lågenergilampor är inte 100% reses?v last, dom levererar en viss mängd induk?va laster som får reläet a' utveckla höga värmestörar, som över?d påverkar mo'agaren nega?vt. Tyvärr är det så a' lågenergilampor kommer i många olika varianter och skiuande kvalitet. Det är varmt rekommenderat a' inte s?rra sig blind på den låga förbrukningen utan också ta hänsyn?ll miljön då lågenergilampor innehåller en stor mängd kvicksilver. E' bra alterna?v är halogenlampor. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med EYCR- 2300? I princip ja, men helst skall den totala lasten i W nå 6-8 W. Det kan också skilja sig avsevärt från LED lampa?ll LED lampa, tyvärr är det omöjligt a' specificera LED lampor då dom kommer i en mängd olika uyöranden, olika fabrikat, olika tekniker. Varför flimrar LED lampan när jag tänt den? I regel beror det på a' lasten är för låg, prova a' byta?ll 4-6 W lampa istället. Se separat avsni= för LED styrning! 17

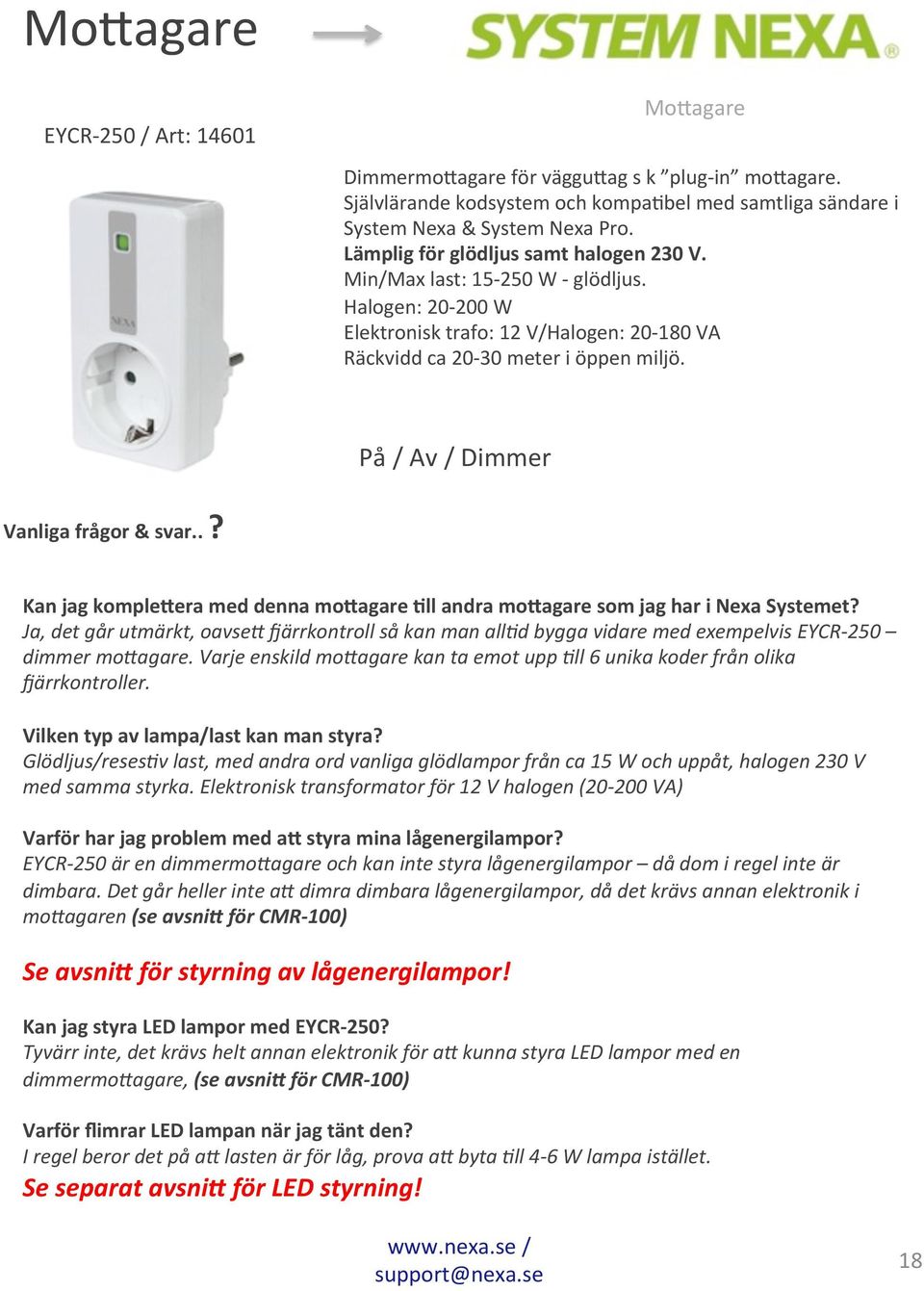

18 Mo>agare EYCR- 250 / Art: Mo>agare Dimmermo>agare för väggu>ag s k plug- in mo>agare. Självlärande kodsystem och kompa6bel med samtliga sändare i System Nexa & System Nexa Pro. Lämplig för glödljus samt halogen 230 V. Min/Max last: W - glödljus. Halogen: W Elektronisk trafo: 12 V/Halogen: VA Räckvidd ca meter i öppen miljö. På / Av / Dimmer Vanliga frågor & svar..? Kan jag komple&era med denna mo&agare Ell andra mo&agare som jag har i Nexa Systemet? Ja, det går utmärkt, oavse' Eärrkontroll så kan man all?d bygga vidare med exempelvis EYCR- 250 dimmer mo'agare. Varje enskild mo'agare kan ta emot upp?ll 6 unika koder från olika Eärrkontroller. Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 15 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA) Varför har jag problem med a& styra mina lågenergilampor? EYCR- 250 är en dimmermo'agare och kan inte styra lågenergilampor då dom i regel inte är dimbara. Det går heller inte a' dimra dimbara lågenergilampor, då det krävs annan elektronik i mo'agaren (se avsni= för CMR- 100) Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med EYCR- 250? Tyvärr inte, det krävs helt annan elektronik för a' kunna styra LED lampor med en dimmermo'agare, (se avsni= för CMR- 100) Varför flimrar LED lampan när jag tänt den? I regel beror det på a' lasten är för låg, prova a' byta?ll 4-6 W lampa istället. Se separat avsni= för LED styrning! 18

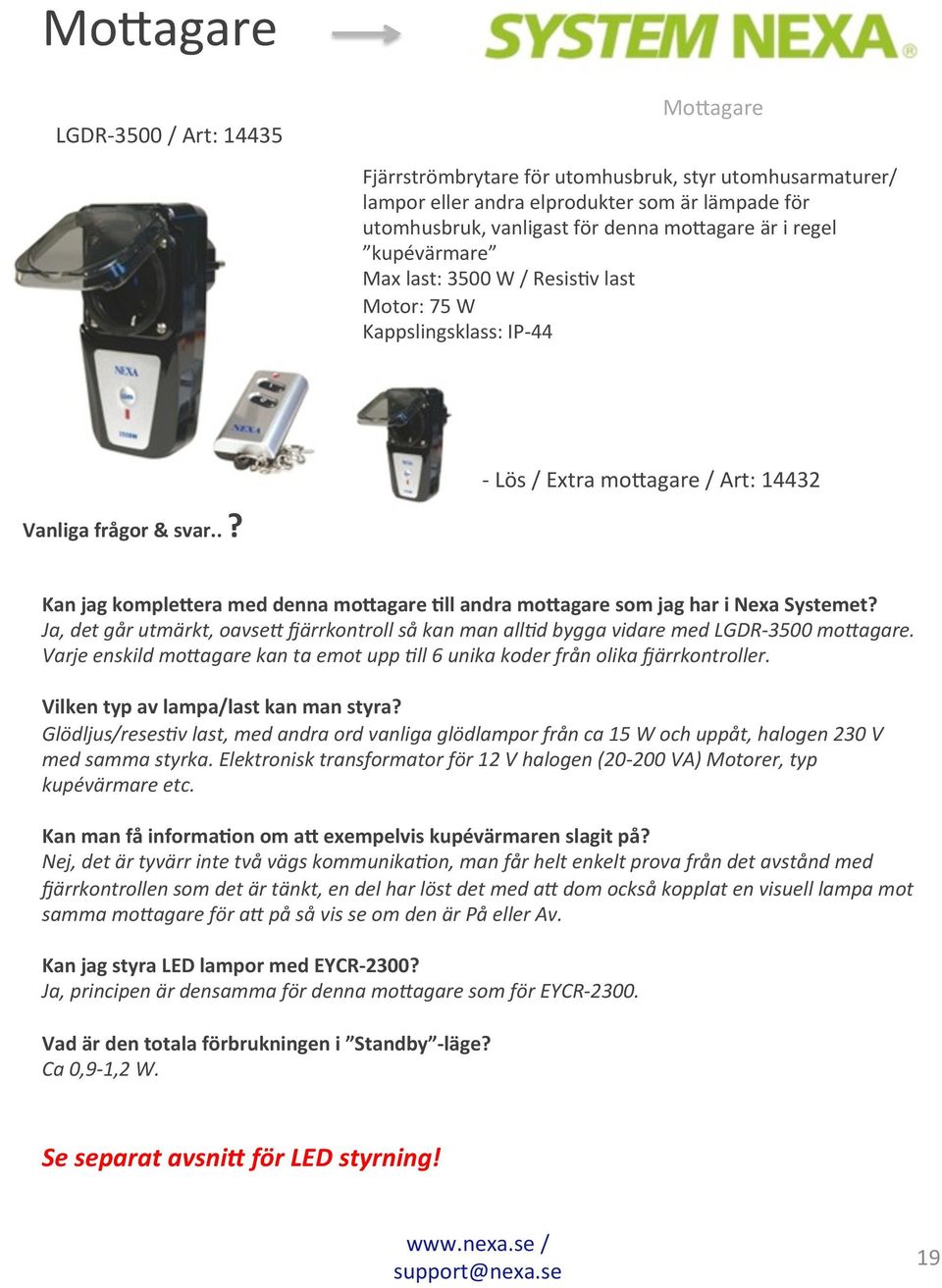

19 Mo>agare LGDR / Art: Mo>agare Fjärrströmbrytare för utomhusbruk, styr utomhusarmaturer/ lampor eller andra elprodukter som är lämpade för utomhusbruk, vanligast för denna mo>agare är i regel kupévärmare Max last: 3500 W / Resis6v last Motor: 75 W Kappslingsklass: IP- 44 Vanliga frågor & svar..? - Lös / Extra mo>agare / Art: Kan jag komple&era med denna mo&agare Ell andra mo&agare som jag har i Nexa Systemet? Ja, det går utmärkt, oavse' Eärrkontroll så kan man all?d bygga vidare med LGDR mo'agare. Varje enskild mo'agare kan ta emot upp?ll 6 unika koder från olika Eärrkontroller. Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 15 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA) Motorer, typ kupévärmare etc. Kan man få informaeon om a& exempelvis kupévärmaren slagit på? Nej, det är tyvärr inte två vägs kommunika?on, man får helt enkelt prova från det avstånd med Eärrkontrollen som det är tänkt, en del har löst det med a' dom också kopplat en visuell lampa mot samma mo'agare för a' på så vis se om den är På eller Av. Kan jag styra LED lampor med EYCR- 2300? Ja, principen är densamma för denna mo'agare som för EYCR Vad är den totala förbrukningen i Standby - läge? Ca 0,9-1,2 W. Se separat avsni= för LED styrning! 19

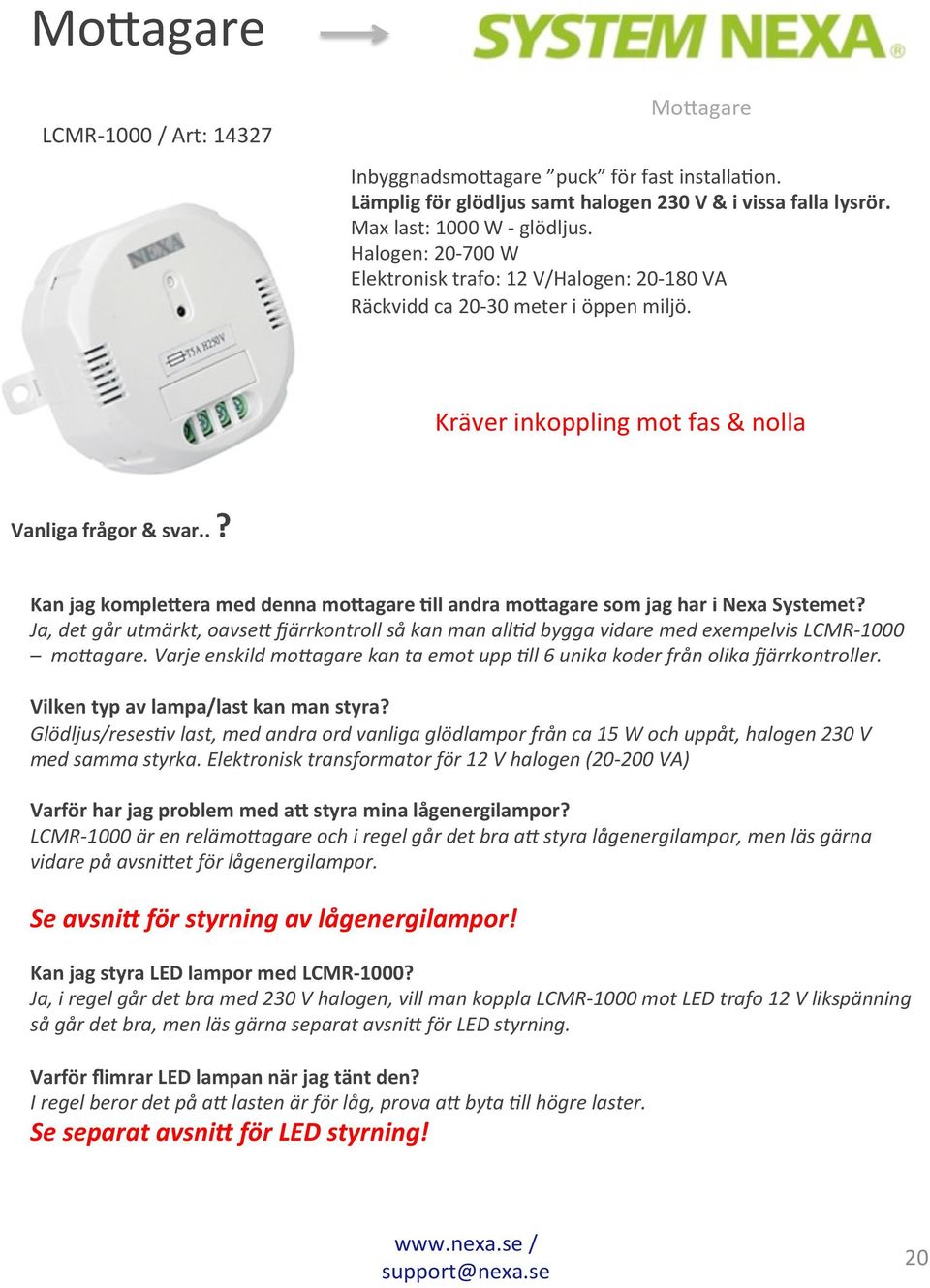

20 Mo>agare LCMR / Art: Mo>agare Inbyggnadsmo>agare puck för fast installa6on. Lämplig för glödljus samt halogen 230 V & i vissa falla lysrör. Max last: 1000 W - glödljus. Halogen: W Elektronisk trafo: 12 V/Halogen: VA Räckvidd ca meter i öppen miljö. Kräver inkoppling mot fas & nolla Vanliga frågor & svar..? Kan jag komple&era med denna mo&agare Ell andra mo&agare som jag har i Nexa Systemet? Ja, det går utmärkt, oavse' Eärrkontroll så kan man all?d bygga vidare med exempelvis LCMR mo'agare. Varje enskild mo'agare kan ta emot upp?ll 6 unika koder från olika Eärrkontroller. Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 15 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA) Varför har jag problem med a& styra mina lågenergilampor? LCMR är en relämo'agare och i regel går det bra a' styra lågenergilampor, men läs gärna vidare på avsni'et för lågenergilampor. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med LCMR- 1000? Ja, i regel går det bra med 230 V halogen, vill man koppla LCMR mot LED trafo 12 V likspänning så går det bra, men läs gärna separat avsni' för LED styrning. Varför flimrar LED lampan när jag tänt den? I regel beror det på a' lasten är för låg, prova a' byta?ll högre laster. Se separat avsni= för LED styrning! 20

21 Mo>agare ECMR- 250/ Art: Mo>agare Inbyggnadsmo>agare puck för fast installa6on. Lämplig för glödljus samt halogen 230 V. Min/Max last: W - glödljus. Halogen: W Elektronisk trafo: 12 V/Halogen: VA Räckvidd ca meter i öppen miljö. Kopplas mot fas & tändtråd Vanliga frågor & svar..? - Monteras i apparatdosa Kan jag komple&era med denna mo&agare Ell andra mo&agare som jag har i Nexa Systemet? Ja, det går utmärkt, oavse' Eärrkontroll så kan man all?d bygga vidare med exempelvis ECMR- 250 mo'agare. Varje enskild mo'agare kan ta emot upp?ll 6 unika koder från olika Eärrkontroller. Vilken typ av lampa/last kan man styra/dimra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 15 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA) Kan jag styra mina lågenergilampor med ECMR- 250? Nej, det krävs annan elektronik och inkoppling för styrning av lågenergilampor. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med ECMR- 250? Nej, det krävs annan elektronik och inkoppling mot LED, se avsni' för CMR- 100 Varför tänder lampan på fullt ljus ecer strömavbro&? ECMR- 250 är konstruerad a' tända upp euer strömavbro', då den normalt se' kan kopplas mot befintlig strömbrytare nya genera?onen (från juli 2012) är ändrad och tänder inte euer strömavbro'. Se separat avsni= för LED styrning! 21

22 Mo>agare CMR- 100 / Art: Mo>agare Inbyggnadsmo>agare puck för fast installa6on. Lämplig för glödljus, halogen 230 V, lågenergilampor samt elektronisk trafo för 12 V halogen Min/Max last: W - glödljus. Halogen: W LED: 230 V / 3-50 W Elektronisk trafo: 12 V/Halogen: VA Räckvidd ca meter i öppen miljö. Kräver inkoppling mot fas & nolla Vanliga frågor & svar..? - Kopplas enkelt i apparatdosa Kan jag komple&era med denna mo&agare Ell andra mo&agare som jag har i Nexa Systemet? Ja, det går utmärkt, oavse' Eärrkontroll så kan man all?d bygga vidare med exempelvis ECMR- 250 mo'agare. Varje enskild mo'agare kan ta emot upp?ll 6 unika koder från olika Eärrkontroller. Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 3 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA), lågenergilampor. Kan alla sändare styra CMR- 100? Nej, endast sändare/eärrkontroller med självlärande kodsystem, se avsni' för respek?ve sändare. Kan man dimra alla typer av lampor med CMR- 100? Ja, i stort se' så kan du reglera På / Av / Dimmer mot glödljus max W, LED 3-50 W, lågenergi lampor, 4-20 W. Är lampan dimbar, så går det även a' dimra. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med CMR- 100? Ja, LED på 230 V går utmärkt, vill man koppla mot LED trafo eller andra drivare rekommenderas a' ni läser avsni'et för LED styrning. Varför flimrar LED lampan när jag tänt den? I regel beror det på a' lasten är för låg, prova med något krauigare last.. Ca 3W som minimum. Se separat avsni= för LED styrning! 22

23 Mo>agare LWMR- 230 / Art: Mo>agare Inbyggnadsmo>agare puck för fast installa6on. Lämplig för glödljus samt halogen 230 V. Min/Max last: W - glödljus. Halogen: W Elektronisk trafo: 12 V/Halogen: VA Räckvidd ca meter i öppen miljö. Kopplas mot fas & tändtråd Vanliga frågor & svar..? Kan med fördel kopplas mot befintlig strömbrytare! Kan jag komple&era med denna mo&agare Ell andra mo&agare som jag har i Nexa Systemet? Ja, det går utmärkt Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 20 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA) Varför har jag problem med a& styra mina lågenergilampor? LWMR- 230 lånar nollan av lasten, och LWMR- 230 kräver mer motstånd än vad lågenergi lampan kan leverera. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med LWMR- 230? Nej, styrning av LED kräver annan elektronik, se gärna avsni' för CMR Kan man styra LWMR- 230 med både den befintliga brytaren och Ja, det går utmärkt däremot kan LWM- 230 bara kopplas mot 1- vägs brytare ej mot trapp eller kronbrytare. Se separat avsni= för LED styrning! 23

24 Mo>agare LWMR- 210 / Art: Mo>agare Inbyggnadsmo>agare puck för fast installa6on /dimmer. Lämplig för glödljus samt halogen 230 V. Min/Max last: W - glödljus. Halogen: W Elektronisk trafo: 12 V/Halogen: VA Räckvidd ca meter i öppen miljö. Kopplas mot fas & tändtråd Vanliga frågor & svar..? Kan med fördel kopplas mot befintlig strömbrytare! Kan jag komple&era med denna mo&agare Ell andra mo&agare som jag har i Nexa Systemet? Ja, det går utmärkt Vilken typ av lampa/last kan man styra? Glödljus/reses?v last, med andra ord vanliga glödlampor från ca 20 W och uppåt, halogen 230 V med samma styrka. Elektronisk transformator för 12 V halogen ( VA) Varför har jag problem med a& styra mina lågenergilampor? LWMR- 210 lånar nollan av lasten, och LWMR- 210 kräver mer motstånd än vad lågenergi lampan kan leverera. LWMR- 210 är dessutom en dimmer. Se avsni= för styrning av lågenergilampor! Kan jag styra LED lampor med LWMR- 230? Nej, styrning av LED kräver annan elektronik, se gärna avsni' för CMR Kan man styra LWMR- 230 med både den befintliga brytaren och Ja, det går utmärkt däremot kan LWM- 210 bara kopplas mot 1- vägs brytare ej mot trapp eller kronbrytare. Se separat avsni= för LED styrning! 24

25 Generella frågor och svar Kan man kombinera akeva och passiva sändare mot samma Nexa mo&agare? Ja, det går utmärkt, exempelvis om man vill använda en rörelsevakt för a' tända y'erbelysningen, så kan man också styra samma belysning (mo'agare) med exempelvis en väggsändare eller handburen Eärrkontroll. Varje mo'agare kan ta emot 6 unika signaler. L N Kan dimra belysningen? Ja, under förutsä'ning a' mo'agaren är av dimmer typ. Det finns e' undantag, där TMT- 502 samt WST- 512 inte kan dimra LED dimmer mo'agaren CMR- 100 Kan kombineras mot samtliga mo&agare i Systemet? Nej, tyvärr kan inga sändare av självlärande princip skicka signal?ll mo'agare med kodvreden, däremot kan dom flesta mo'agarna med självlärande kodsystem ta emot signal från kodvredes sändare. 25

26 Generella frågor och svar Kan en och styra flera anslutna Nexa mo&agare? Ja, det går utmärkt, e' exempel kan vara a' man har en lampa i taket, en bordslampa, halogenlampor ovanför fönstret så kan en och samma Eärrkontroll styra dessa mo'agare sam?digt eller individuellt. 26

27 Generella frågor och svar Kan man styra elektriska värmeelement med trådlösa mo&agare? Ja, det går bra a' slå?ll och från elektriska element, dock är det så a' elementets egen regulator som ser?ll a' rä' temperatur hålls. Det är vik?gt a' kontrollera om elementets effekt, ex 1000 W så väljer man en mo'agare som minst klarar 1000 W, under förutsä'ning a' det är reses?v last, skulle elementet har induk?v last, så skall man reducera mo'agarens max effekt?ll 30%! Med andra ord, 1000 W element, kräver en mo'agare på 3000! Varför får jag inte ut 220 V ur dimmer mo&agaren när den är kopplad mot mina halogenlampor? / Ser ut som den bara levererar V!? Det beror främst på a' dimmer mo'agaren är kopplad mot lasten (halogenlampan) som stjäl en del effekt, det går med andra ord åt en del för a' styra lasten. Varför krånglar det när jag kopplat min dimmer mo&agare mot elektronisk transformator? Först och främst så skall antal lampor anpassas?ll transformatorn! Totala effekten på lamporna får inte övers?ga maxeffekten på transformatorn, men den skall heller inte ligga under den lägsta gräns för vad dimmermo'agaren klarar av a' dimra (ex 20 W) Kontrollera med?llverkaren inom vilket effektområde effektmo'agaren fungerar. T ex kan en dimmermo'agare ha W, ansluts 2 st 5 W halogenlampor, tot 10 W så kommer inte dimmer mo'agaren kunna fungera på rä' sä', kanske går det a' tända, men inte släcka eller reglera. 27

28 Generella frågor och svar Varför flimmrar mina lampor vid dimring? Den vanligaste orsaken är a' den totala lasten är för liten/låg i förhållande?ll minimivärdet för respek?ve dimmer mo'agare (motståndet är för lågt) Varför kan jag tända/starta min last som är ansluten men inte släcka eller stänga av? Det handlar generellt om a' motståndet är för lågt, e' exempel en Nexa plugg in mo'agare med specifika?on W reses?v last som är kopplad?ll en elektrisk last som drar max 1-2 W kan gå bra a' tända, men motståndet är för lågt för a' reläet i mo'agaren skall kunna öppna (stänga av) Varför kan man inte placera mo&agarna närmare än 1 meter enligt bruksanvisningen? Det är mo'agare som lyssnar på radio signaler från anslutna sändare, det finns all?d e' störningsfält runt mo'agarna, framför allt i On- läge det kan påverka nega?vt på e' sådant sä' räckvidden kortas mellan sändare och mo'agare, 1 meter är en friskrivning från?llverkaren, av erfarenhet vet vi a' det normalt se' går bra med cen?meter också! Varför kan jag inte lära in koden mot min dimmermo&agare? Den tar inte emot koden? För a' lära in koden mot en dimmer mo'agare, så måste lasten/lampan vara ansluten vare sig det gäller en dimmer puck eller mo'agare för plug- in i väggu'aget. Om du inte finner just det svar du söker här, så gå in och läs om respekeve produkt, svaret kanske finns där! 28

29 Styrning av olika laster / översikt Typ av lampa/armatur Glödljus/Glödlampa Typ av mo>agare Samtliga mo>agare Lågenergilampa Alla Plug- in mo>agare (Ej dimmer), LCMR- 1000, CMR- 100 Lågenergilampa/Dimbar CMR- 100 Halogen 230 V Samtliga mo>agare Halogen 12 V / Trafo Samtliga mo>agare OBS! Vi förbehåller oss rä&en Ell avvikelser gällande minimi laster samt armaturer utanför vår vetskap. 29

30 Styrning av olika laster / översikt Typ av lampa/armatur LED lampa 230 V Typ av mo>agare Alla Plug- In mo>agare (Ej dimmer) LCMR- 1000, CMR- 100, WRR- 1 LED lampa 230 V Lysrör Alla Plug- In mo>agare (Ej dimmer) LCMR- 1000, CMR- 100, WRR- 1 Alla Plug- In mo>agare (Ej dimmer) LCMR- 1000, CMR- 100, WRR- 1 (Inom ramen för minimi- laster) LED- Strip (Beroende på drivare?) M- Spot V LED- Drivare, Typ Jolly M- Spot V LED- Transformator M- Spot , CMR- 100 OBS! Vi förbehåller oss rä&en Ell avvikelser gällande minimi laster samt armaturer utanför vår vetskap. 30

31 Styrning av lågenergilampor? Vad är en lågenergilampa, kan man styra dessa med Nexa mo>agare, varför är svaren så olika? Lågenergilampor och lysrör innehåller en liten mängd kvicksilver. Enligt Kemikalieinspek6onen förväntas inga hälsorisker uppstå vid enstaka exponering, men givetvis bör man iak>a försik6ghet om en lågenergilampa går sönder. Vad gör jag om en lågenergilampa går sönder? 1 Stäng alla dörrar 6ll rummet, öppna fönster och lämna rummet. 2 Lämna rummet i minuter innan du går in. 3 Samla upp lampresterna med en kartongbit eller styvt papper. 4 Torka golvet och andra ytor i närheten av en trasiga lampan med en fuk6g trasa. (Notera! Dammsug inte golvet då dammsugaren kan finfördela och förånga kvicksilverdropparna som då sprids i luuen) 5 Lägg lampresterna och trasan i en glasburk med lock. 6 Märk burken med texten kan innehålla kvicksilver från en lågenergilampa. 7 Lämna burken som miljöfarligt avfall på återvinningscentral. 31

32 Styrning av lågenergilampor? Vad är en lågenergilampa, kan man styra dessa med Nexa mo>agare, varför är svaren så olika? Samtliga av Nexas mo>agare mår bäst av resis6va laster, samtliga av marknadens kompakt- lysrör / lågenergilampor har delvis induk6va laster. Det speciella med induk6va laster är a> strömmen vill fortsä>a flyta även sedan man bru6t, de>a medför a> spänningen s6ger kracigt och kan orsaka ljusbågar över brytarstället och reläkontakterna i Nexas mo>agare ma>as av ecer 6d den 6den det kan ta, är i stort se> omöjligt a> svara på då kvaliteteten på lågenergilampor på marknaden är av enormt skicande kvalitet, det beror också 6ll stor del på vilken typ av elektronik som 6llverkaren valt a> använda sig av. Vad är laster? Med en elektrisk last menar man normalt den del av en elektrisk krets där ny>oeffekten utvecklas. Elektriska laster brukar indelas i resis6va, induk6va och kapaci6va samt kombina6oner av dessa. Exempel på laster är allehanda lampor, apparater och maskiner, lysrör, antenner och högtalare. Effekten i resis6va laster brukar kallas ak6v effekt, medan effekten i induk6va och kapaci6va laster kallas reak6v effekt. Den reak6va effekten är inte verkligt förbrukad energi, utan består av energi som lagrats upp i form av elektriska fält och magne_ält. Kombina6onen av ak6v och reak6v effekt brukar kallas skenbar effekt. Rent resis6va laster är 6ll exempel glödlampor och elektriska värmeelement. Även övriga typer av laster brukar ha en betydande resis6v del, men laster som innehåller spolar, 6ll exempel elmotorer, brukar även ha mycket induktans. Lysrör brukar däremot ha en betydande kapacitans. Det är u6från den skenbara effekten som ledningar och säkringar måste dimensioneras, då de strömmar som ska gå i ledningarna bestäms av denna. Därför försöker man undvika a> den skenbara blir mycket större än den ak6va. Vissa laster med stor reak6v effekt kompenseras genom a> koppla in spolar (induktanser) eller kondensatorer (kapacitanser) av motsa> slag för a> få ned den totala reak6va effekten. 32

33 Styrning av LED - lampor Vi kan varmt rekommendera följande sida på internet. h>p:// Vad är det som gäller? Kan Nexas mo&agare styra LED? Ja, nej, Kkanske, det beror på!? Marknaden erbjuder idag en mängd olika så kallade LED lampor (Diodlampor) som kommer i olika typer av laster, u_ormningar, skruvsocklar, GU- 10, MR- 16, Tejp, strips, med trafo, utan trafo, med och utan drivare.. Det är minst sagt en djungel! Vad är en LED drivare Vad är en LED transformator? Vilken av dessa har du? Vad är du i behov av? LED TRANSFORMATOR: 12 V DC / Likspänning, exempelvis för LED strips, LED tejp, MR- 16. Dessa laster parallellkopplas all6d. Används i första hand för LED lampor/dioder för 12 V som kopplas parallellt. Följande Nexa mo>agare kan användas på primärsidan: - PE3 / plug in mo>agare - PB3 / plug in mo>agare - EYCR plug in mo>agare - LCMR för fast installa6on - EYCR- 250 Dimmer mo>agare under förutsä>ning a> den totala LED lasten uppgår 6ll minst 5 x 3 W (15 W) Använd ej följande Nexa mo>agare. - LWMR LWMR ECMR

34 Styrning av LED - lampor Vi kan varmt rekommendera följande sida på internet. h>p:// Kan Nexas mo&agare styra LED? Typ: Jolly Max LED DRIVARE: Konstantström drivare Benämns ocast med ma, exempel 350 ma 500 ma 700 ma Konstantsströmdrivare /Led Drivare kopplas all6d i serie. NEXA har i nuläget ingen mo>agare a> erbjuda ur den egna serien som fungerar mot LED drivare, men i nära samarbete med LED Teknik i Borås/Molectric har vi tagit fram 2 olika puckar /inbyggnadsmo>agare speciellt lämpade för de>a. M- Spot V. Lämplig för styrning av LED transformator, kan styras av samtliga Nexa bärrkontroller W vid 12 V - Steglös reglering - Processorstyrd - Kan blandas med LED och halogen M- Spot V. Lämplig för styrning av LED drivare, konstantströms drivare, kan styras av samtliga Nexa bärrkontroller. - Steglös reglering - Processorstyrd - Inspänning, 9-16 Volt DC 34

35 Trådlösa dörrklockor Trådlösa dörrklockor kräver i regel ingen avancerad installa6on, plug & play principen gör det enkelt, smidigt och mycket flexibelt. Nexa erbjuder några modeller som dessutom är kompa6bla med delar av System Nexa trådlösa produkter, om man exempelvis vill kombinera en dörrklocka med en rörelsevakt för ökad säkerhet. MLR / Art: Komple> paket med sändare och mo>agare, ba>eridriven mo>agare som ljuder samt blå LED indikator som blinkar vid ak6vering. 5 valbara ringsignaler, volyminställning i 4 lägen. Varje mo>agare kan ta emot signal från 4 olika sändare, kan kombineras med andra självlärande sändare i System Nexa, T ex magnetkontakt, rörelsevakt etc. Upp 6ll 150 meters räckvidd! Kompa6bel med sändare i System Nexa! MLR / Art: Komple> paket med sändare och mo>agare, nätansluten mo>agare som ljuder samt blå LED indikator som blinkar vid ak6vering. 5 valbara ringsignaler, volyminställning i 4 lägen. Varje mo>agare kan ta emot signal från 4 olika sändare, kan kombineras med andra självlärande sändare i System Nexa, T ex magnetkontakt, rörelsevakt etc. Upp 6ll 120 meters räckvidd! Kompa6bel med sändare i System Nexa! 35

36 Trådlösa dörrklockor Du kan med fördel ansluta fler sändare 6ll samma mo>agare och på så vis få olika ljud beroende på vilken sändare som skickat signal, du kan kombinera flera tryckknappar eller sändare med Automa6on för eventuell bevakning. Kompa6bel med sändare i System Nexa! Flexibelt enkelt säkert! 36

37 Generella frågor och svar / Trådlösa dörrklockor OBS! Varför kan inte min LMLR- 710 ta emot signal från rörelsevakten MDT- 507? Den nya dörrklockan LML- 710 med blå Led indikator kan bara lyssna på sändare med självlärande kodsignal, MDT- 507 sänder signal via kodvreden. Vi rekommenderar LMDT- 810 för de'a ändamål. Använder du LML- 710 med Grön Led indikator går det bra med MDT MDT- 507 LMDT

38 System Nexa Pro riktar sig i första hand Ell dom som ställer lite högre krav på utseende och kompabilitet mot redan befintliga ramverk i si& hem, System Nexa Pro erbjuder också så kallad steglös dimring samt Emer funkeoner på inbyggnadsmo&agarna. Mo>agare/WRR- 1 WRR- 1, relämo>agare för fast installa6on, inbyggd 6merfunk6on vid önskemål om Auto- Off ecer inställd 6d. Självlärande kodsystem 20 individuella koder / mo>agare 1500 W glödljus 700 W halogen 230 V 300 VA Lysrör, okompenserad/kompakt HVAC 250VAC/30 VDC, Motor 75 W. Ej lämplig för låga LED laster (Under 9 W) Kompa6bel med samtliga självlärande sändare i System Nexa & System Nexa Pro, WRR- 1 kan också kopplas mot extern bädrande brytare. Räckvidd mellan sändare & mo>agare är ca meter beroende på omgivningen, metalliska föremål, aluminium, tjocka betongväggar kan begränsa räckvidden. Man bör heller inte montera flera mo>agare närmare varandra än e> minimum på ca 15 cen6meter. WRR- 1 är lämplig a> koppla samman med glödljuslaster, halogenlampor, lysrör eller andra vardagliga laster. IP- 20 klassad, bör monteras i kopplingsdosa av standardmå>. Må>: 50 x 50 x 20 mm. KompaEbel med sändare ur System Nexa! 38

39 System Nexa Pro riktar sig i första hand Ell dom som ställer lite högre krav på utseende och kompabilitet mot redan befintliga ramverk i si& hem, System Nexa Pro erbjuder också så kallad steglös dimring samt Emer funkeoner på inbyggnadsmo&agarna. Mo>agare/WDR- 1 WDR- 1, dimmermo>agare för fast installa6on, inbyggd 6merfunk6on vid önskemål om Auto- Off ecer inställd 6d. Självlärande kodsystem 20 individuella koder / mo>agare 230 V/ W glödljus 230 V/ W halogen Elektronisk trafo VA Ej lämplig för LED laster Kompa6bel med samtliga självlärande sändare i System Nexa & System Nexa Pro, Räckvidd mellan sändare & mo>agare är ca meter beroende på omgivningen, metalliska föremål, aluminium, tjocka betongväggar kan begränsa räckvidden. Man bör heller inte montera flera mo>agare närmare varandra än e> minimum på ca 15 cen6meter. WDR- 1 är lämplig a> koppla samman med glödljuslaster & halogenlampor 12 V/230 V. IP- 20 klassad, bör monteras i kopplingsdosa av standardmå>. Må>: 50 x 50 x 20 mm. KompaEbel med sändare ur System Nexa! 39

40 System Nexa Pro riktar sig i första hand Ell dom som ställer lite högre krav på utseende och kompabilitet mot redan befintliga ramverk i si& hem, System Nexa Pro erbjuder också så kallad steglös dimring samt Emer funkeoner på inbyggnadsmo&agarna. Sändare/WT- 1 Trådlös ba>eridriven bärrkontroll. På/Av samt steglös dimmer styrning mot mo>agare som hanterar dimmer. Självlärande kodsystem Monteringsram samt bakstycke Valfri placering Ba>eridric, DC 3 V CR Räckvidd, ca meter beroende på miljön För montering inomhus Diod indikerar sändning 1- vägs brytare, kompa6bel mot samtliga självlärande mo>agare inom System Nexa & System Nexa Pro, kan enkelt placeras valfri>, med 6llhörande skruvar alt självhäcande tejp som medföljer i förpackningen. Ram- kompa6bel med Eljo Trend och övriga ramar inom Trend- serien. Må>: 81 x 81 x 15 mm./ Y>ermå>. KompaEbel med mo&agare i System Nexa! 40

41 System Nexa Pro riktar sig i första hand Ell dom som ställer lite högre krav på utseende och kompabilitet mot redan befintliga ramverk i si& hem, System Nexa Pro erbjuder också så kallad steglös dimring samt Emer funkeoner på inbyggnadsmo&agarna. Sändare/WT- 2 Trådlös ba>eridriven bärrkontroll. På/Av samt steglös dimmer styrning mot mo>agare som hanterar dimmer. Självlärande kodsystem Monteringsram samt bakstycke Valfri placering Ba>eridric, DC 3 V CR Räckvidd, ca meter beroende på miljön För montering inomhus Diod indikerar sändning 2- vägs brytare, kompa6bel mot samtliga självlärande mo>agare inom System Nexa & System Nexa Pro, kan enkelt placeras valfri>, med 6llhörande skruvar alt självhäcande tejp som medföljer i förpackningen. Ram- kompa6bel med Eljo Trend och övriga ramar inom Trend- serien. Må>: 81 x 81 x 15 mm./ Y>ermå>. KompaEbel med mo&agare i System Nexa! 41

42 System Nexa Pro riktar sig i första hand Ell dom som ställer lite högre krav på utseende och kompabilitet mot redan befintliga ramverk i si& hem, System Nexa Pro erbjuder också så kallad steglös dimring samt Emer funkeoner på inbyggnadsmo&agarna. Sändare/WTE- 1 Trådlös ba>eridriven bärrkontroll. På/Av samt steglös dimmer styrning mot mo>agare som hanterar dimmer. Självlärande kodsystem Monterings bakstycke (utan ram) Valfri placering Ba>eridric, DC 3 V CR Räckvidd, ca meter beroende på miljön För montering inomhus Diod indikerar sändning 1- vägs brytare, kompa6bel mot samtliga självlärande mo>agare inom System Nexa & System Nexa Pro, kan enkelt placeras valfri>, med 6llhörande skruvar alt självhäcande tejp som medföljer i förpackningen. Ram- kompa6bel med Schneider Exxact serien samt ELKO RS & ELKO Plus Må>: 81 x 81 x 15 mm./ Y>ermå>. KompaEbel med mo&agare i System Nexa! 42

43 System Nexa Pro riktar sig i första hand Ell dom som ställer lite högre krav på utseende och kompabilitet mot redan befintliga ramverk i si& hem, System Nexa Pro erbjuder också så kallad steglös dimring samt Emer funkeoner på inbyggnadsmo&agarna. Sändare/WTE- 2 Trådlös ba>eridriven bärrkontroll. På/Av samt steglös dimmer styrning mot mo>agare som hanterar dimmer. Självlärande kodsystem Monterings bakstycke (utan ram) Valfri placering Ba>eridric, DC 3 V CR Räckvidd, ca meter beroende på miljön För montering inomhus Diod indikerar sändning 2- vägs brytare, kompa6bel mot samtliga självlärande mo>agare inom System Nexa & System Nexa Pro, kan enkelt placeras valfri>, med 6llhörande skruvar alt självhäcande tejp som medföljer i förpackningen. Ram- kompa6bel med Schneider Exxact serien samt ELKO RS & ELKO Plus Må>: 81 x 81 x 15 mm./ Y>ermå>. KompaEbel med mo&agare i System Nexa! 43

44 Samtliga sändare i System Nexa Pro & System Nexa kan styra mo&agare inom respekeve system, dimmer funkeonen skiljer sig något och beskrivs enligt nedan. Dimmer protokollet är inbyggt i respek6ve mo>agaren för dom olika systemen! Nexa mot Nexa och Pro mot Pro Sändare / System Nexa ON ON Sändare / System Nexa Pro Tryck ON för a> tända, tryck ON för a> starta dimringen, tryck ON för 3:e gången för a> stoppa dimringen i önskad nivå. Tryck ON för a> tända, tryck och håll OFF.. Dimringen startar, släpp OFF och dimringen stoppar i önskat läge. OFF OFF 44

45 Samtliga sändare i System Nexa Pro & System Nexa kan styra mo&agare inom respekeve system, dimmer funkeonen skiljer sig något och beskrivs enligt nedan. Dimmer protokollet är inbyggt i respek6ve mo>agaren för dom olika systemen! Nexa mot Pro mot Pro mot Nexa Sändare / System Nexa ON ON Sändare / System Nexa Pro Tryck ON för a> tända, tryck och håll OFF.. Dimringen startar, släpp OFF och dimringen stoppar i önskat läge. Tryck ON för a> tända, tryck ON för a> starta dimringen, tryck ON för 3:e gången för a> stoppa dimringen i önskad nivå. OFF OFF 45

46 46

47 Kombinera sändare & mo>agare ecer behov 47

48 & Kombinera sändare & mo>agare ecer behov 48

49 PrakEska användningsområden Du kan på e& mycket enkelt sä& kombinera sändare och mo&agare för önskat behov, inbyggnadsmo&agare för fast installaeon kan kombineras med mo&agare för väggu&ag, rörelsevakter kan styra mo&agare för AutomaEon mot exempelvis utomhuslampor. Samtliga mo&agare kan styras individuellt från olika sändare. 49

50 El installaeoner/vad får man göra själv? VikEgt om el arbeten! El arbeten skall i första hand u_öras av behörig elinstallatör, då felak6gt monterade och installerade elektriska komponenter och kablar kan utgöra stor fara för människor, husdjur och egendom. Dock finns det vissa lite enklare arbeten, som av prak6ska skäl, kan vara bra a> kunna göra själv, som t ex a> byta lampor och säkringar (proppar) i sin el central. Följande el arbeten är Ellåtet a& göra själv, om man har Ellräcklig kunskap: Byta glödlampor. Tänk på a> montera rä> effekt (Wa>). För högt wa>al kan leda 6ll för hög värme i lampan och orsaka brand. Återställa en utlöst automatsäkring, s k dvärgbrytare. Dock skall man kalla på elinstallatör om samma säkring löser ut gång på gång. Felsökning behöver troligen u_öras. Byta proppar (porslinssäkring). Vik6gt är a> man placerar proppen i propphållaren och därecer skruva in den i centralen. Man får montera strömbrytare, u>ag och s6ckproppar på sladdar. Vid tveksamhet - anlita elinstallatör. Det är 6llåtet a> byta e> ojordat väggu>ag, om man är helt säker på hur man gör. Det är även 6llåtet a> byta jordade väggu>ag, men felak6g inkoppling kan betyda livsfara! Strömbrytare är 6llåtna a> byta ut. Om det är fler kablar än två anslutna innebär det a> funk6onen kan vara avancerad och kräver särskild kunskap. Anlita elinstallatör. Man får sä>a i en s k trådlös plugin- enhet för bärrstyrning i väggu>ag. Dock bör man anlita en elinstallatör om trådlösa mo>agare för dosmontage skall installeras. Montera s k trådlösa radioknappar, rörelsedetektorer, ljussensorer och andra trådlösa radioenheter för manöver av trådlösa radiomo>agare, på väggar eller andra ytor. Följande exempel el arbeten är inte Ellåtna a& uköras av annan än elinstallatör: Byta ut e> ojordat väggu>ag mot e> jordat är inte 6llåtet. Ska du byta ut ojordade väggu>ag mot jordade i e> rum skall elinstallatör anlitas. Ersä>a en strömbrytare med dimmer är inte 6llåtet för annan än elinstallatör. Värmegolv i t ex badrum, kök och andra fast installerade elradiatorer på vägg är inte 6llåtet för annan än en elinstallatör a> installera. Vid minsta tveksamhet om hur man u_ör elektriska arbeten SKALL kunnig person eller i förekommande fall, behörig elinstallatör 6llkallas! 50

51 51

52 Den som väntar på något go> Det är en stor ecerfrågan på styrning via iphone/android så kallade smartphones. Under senare delen av november 2012 hoppas vi kunna presentera fullt ut Nexa Gateway som är lösningen på total kontroll av dina Nexa mo>agare såväl inom nätverkets räckvidd som via 3G på resande fot. Nexa Gateway blir kompa6bel mot samtliga mo>agare i System Nexa samt System Nexa Pro samt en del övriga mo>agare på marknaden. All informa6on kommer finnas på 52
