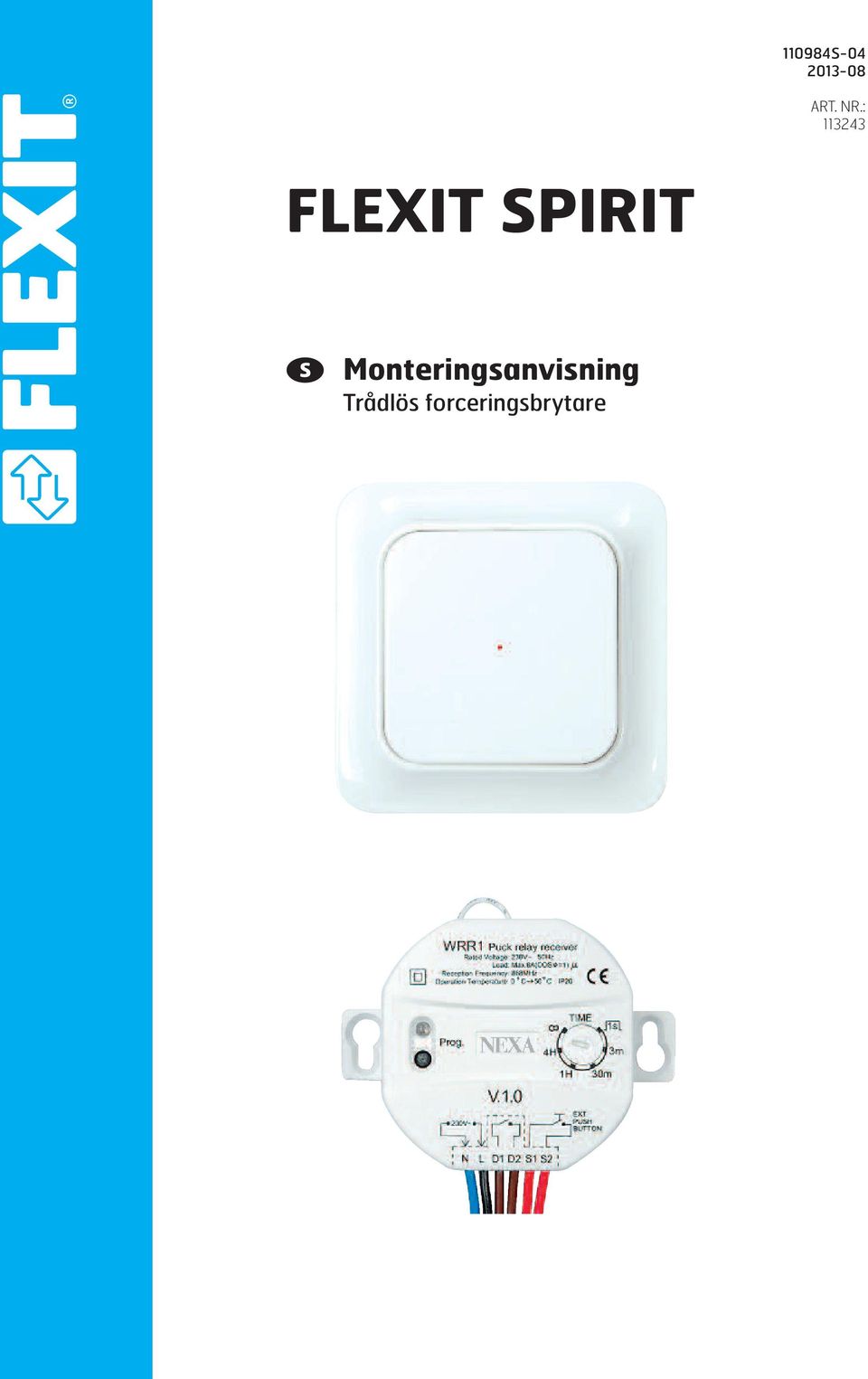

1 110984S ART. NR.: FLEXIT SPIRIT Monteringsanvisning Trådlös forceringsbrytare Trådlösa mottagare Puck, relä (På/Av) resp Styrning via valfri sändare, t.ex WT-1/ WT-2 Timerfunktion med 6 st tidsval

2 Trådlös forceringsbrytare Innehåll 1 Funktion 2 2 Installation Val av installationsplats Installation WTE För att avlägsna isoleringsplasten Monteringssätt WTE Montering på vägg med skruvar Montering på apparatdosa Installation WRR Ökad ventilation (Forcering) Ökad tilluftsflöde Programmering Inlärning Radering av länkar Avbryta inlärningsläget 8 3 Användning 8 4 Timer-funktion 9 5 Batteribyte 10 6 Måttskiss WRR WTE Tekniska data Sändare Mottagare 11 8 Felsökning 11 1 Funktion Paketet består av en trådlös sändare, WTE-1 och en trådlös mottagare, WRR1. Med hjälp av enheterna kan ventilationsaggregatet styras trådlöst från önskad plats. WTE-1 är en 1-kanals sändare som kan länkas med mottagare för trådlös styrning PÅ /AV. Inlärningsmetoden medger enkel programmering/ avprogrammering och eliminerar interferens som kan uppstå vid traditionell mekanisk programmering. Röd LED i mitten av vippan indikerar signalsändning. Välj mellan väggmontering med skruv eller dubbelhäftande tejp. Sändaren kan naturligtvis även ligga i handen eller placeras på bordet. WRR1 är en mottagare för trådlös styrning (PÅ/ AV) av ansluten belastning inomhus. Inlärningsmetoden medger enkel programmering/ avprogrammering och eliminerar interferens som kan uppstå vid traditionell mekanisk programmering. Radiofrekvens 433,92MHz medger 30m räckvidd vid fri sikt och minskar risken för interferens samt ger stabil överföring. Röd LED visar signalmottagning samt status vid programmering och avprogrammering genom blinkande med olika frekvens. Timerfunktion. Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. Vi tar inte heller ansvar för eventuella feltryck. 2

3 Trådlös forceringsbrytare 2 Installation! Alla elektriska inkopplingar måste utföras av fackman. Fig. 1 Antenn 2.1 Val av installationsplats Sändaren (WTE-1) placeras på valfri plats, och mottagaren (WRR1) placeras i anslutning till ventilationsaggregatet. För att få optimal signalöverförning iakttag följande: Marken absorberar radiovågor. Installera WTE-1 minst 1 meter över golvet. Ju högre placering desto bättre signalöverföring. Tillse att WTE-1 placeras inom räckvidd för länkad(e) mottagare. WTE-1 bör installeras minst 1 meter från ledande material som tex. armerade väggar, aluminiumfönster/dörrar eller kablar för att undvika att räckvidden försämras. Installera ej WTE-1 på en tjock vägg, då räckvidden kan försämras. Placera WTE-1 och andra enheter som använder samma frekvens minst 2 meter från varandra för att minimera risken för interferens. Koppla ej spänningsförande kablar till antennen. Den förstörs av det (se Fig. 2). Skala ej heller av antennens hölje (se Fig. 1). Överföringen mellan sändare och mottagare påverkas av luftfuktighet, installationsplats, byggnadens konstruktion, miljö, etc. Nedanstående tabell kan användas som vägledning för olika materials negativa påverkan. Fig. 2 AC/DC Rated Voltage: 5 0Hz Antenn 1H Rated Voltage: 50Hz peration Temperatrure: 0 C~+50 C IP20 BUTTN 30m Material Dämpning Fri sikt 0 Glas/Papper/Trä/Gips 5-20% Fiberplattor/Tegel/Betong 10-40% Armerad betong 50-90% Regn/Snö % Metall % BUTTN 3

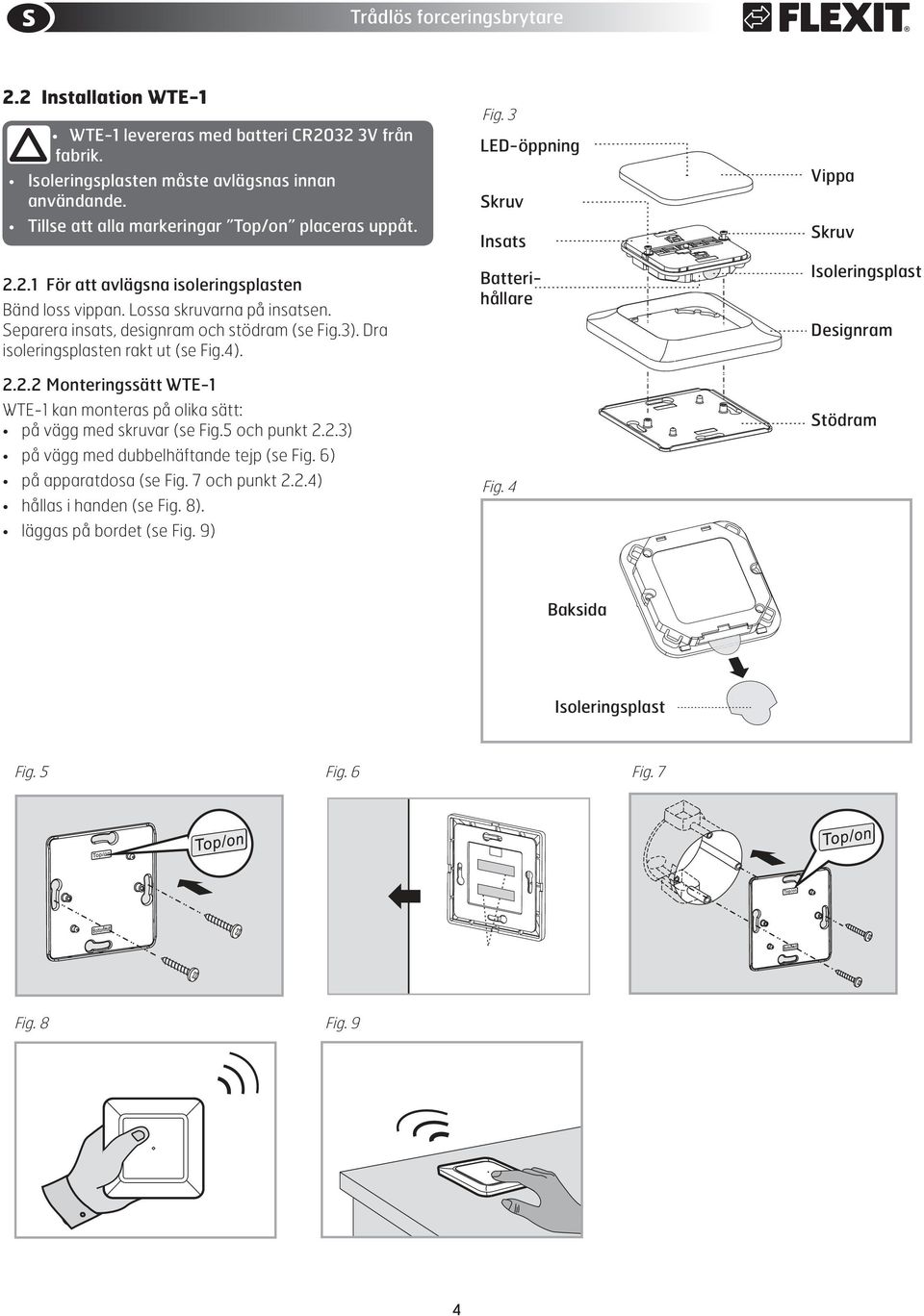

4 Trådlös forceringsbrytare 2.2 Installation WTE-1 WTE-1 levereras med batteri CR2032 3V från fabrik. Isoleringsplasten måste avlägsnas innan användande. Tillse att alla markeringar Top/on placeras uppåt För att avlägsna isoleringsplasten Bänd loss vippan. Lossa skruvarna på insatsen. Separera insats, designram och stödram (se Fig.3). Dra isoleringsplasten rakt ut (se Fig.4) Monteringssätt WTE-1 WTE-1 kan monteras på olika sätt: på vägg med skruvar (se Fig.5 och punkt 2.2.3) på vägg med dubbelhäftande tejp (se Fig. 6) på apparatdosa (se Fig. 7 och punkt 2.2.4) hållas i handen (se Fig. 8). läggas på bordet (se Fig. 9) Fig. 3 LED-öppning Skruv Insats Batterihållare Fig. 4 Vippa Skruv Isoleringsplast Designram Stödram Baksida Isoleringsplast Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9 4

5 Trådlös forceringsbrytare Montering på vägg med skruvar Montera stödramen på väggen med skruvar (se Fig. 10). Placera sedan insatsen i designramen. Skruva fast insatsen på stödramen (se Fig.12). Tryck fast vippan på insatsen (se Fig.13) Montering på apparatdosa Montera stödramen på dosan med skruvar (se Fig. 11). Placera sedan insatsen i designramen. Skruva fast insatsen på stödramen (se Fig.12). Tryck fast vippan på insatsen (se Fig.13). Fig. 10 Installation på vägg Fig. 12 Fig. 11 Installation på apparatdosa Fig. 13 Baksida 5

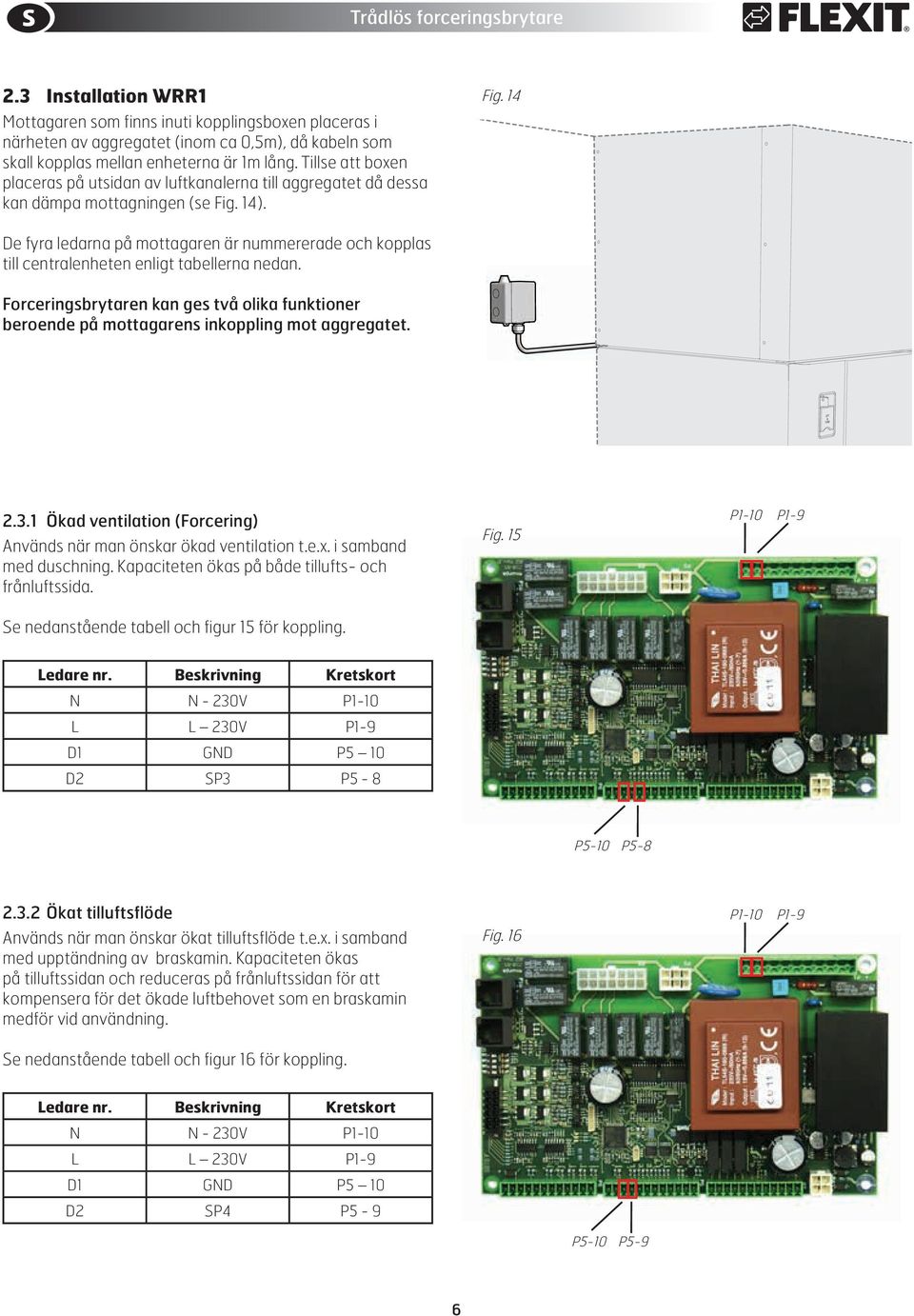

6 Trådlös forceringsbrytare 2.3 Installation WRR1 Mottagaren som finns inuti kopplingsboxen placeras i närheten av aggregatet (inom ca 0,5m), då kabeln som skall kopplas mellan enheterna är 1m lång. Tillse att boxen placeras på utsidan av luftkanalerna till aggregatet då dessa kan dämpa mottagningen (se Fig. 14). Fig. 14 De fyra ledarna på mottagaren är nummererade och kopplas till centralenheten enligt tabellerna nedan. Forceringsbrytaren kan ges två olika funktioner beroende på mottagarens inkoppling mot aggregatet Ökad ventilation (Forcering) Används när man önskar ökad ventilation t.e.x. i samband med duschning. Kapaciteten ökas på både tillufts- och frånluftssida. Fig. 15 P1-10 P1-9 Se nedanstående tabell och figur 15 för koppling. Ledare nr. Beskrivning Kretskort N N - 230V P1-10 L L 230V P1-9 D1 GND P5 10 D2 SP3 P5-8 P5-10 P Ökat tilluftsflöde P1-10 P1-9 Används när man önskar ökat tilluftsflöde t.e.x. i samband med upptändning av braskamin. Kapaciteten ökas på tilluftssidan och reduceras på frånluftssidan för att kompensera för det ökade luftbehovet som en braskamin medför vid användning. Fig. 16 Se nedanstående tabell och figur 16 för koppling. Ledare nr. Beskrivning Kretskort N N - 230V P1-10 L L 230V P1-9 D1 GND P5 10 D2 SP4 P5-9 P5-10 P5-9 6

7 Rated Voltage: 50Hz peration Temperatrure: 0 C~+50 C IP20 BUTTN Trådlös forceringsbrytare 2.4 Programmering Mottagaren måste genomgå en inlärningsprocedur för att identifiera sändarens ID-nummer och därmed etablera en länk. Varje sändare har tilldelats ett individuellt ID-nummer från fabrik. Mottagaren måste lära sig denna för att kunna utföra det kommando sändaren skickar. Fig. 17 Röd LED: indikerar inlärning, programmering, signal mottages 1H 30m Sändare WTE-1 används som exempel (se Fig. 17). Tillse att kablarna är ordentligt kopplade. Placera mottagare och sändare inom 0.5-5m från varandra för att säkerställa effektiv programmering. Max. 20 st inlärda ID-nummer kan lagras i WRR1. m WRR1 når 20 lagrade ID-nummer och en ny programmering utförs kommer först lagrad inlärning att ersättas. Inlärningsläget varar ca. 1min. Alternativt kan det avbrytas genom ett kort (< ek) tryck på inlärningsknappen Inlärning Inlärningsprocedurens steg: Tryck in inlärningsknappen ca. 2 sek. Långsamt blinkande LED indikerar inlärningsläge (se Fig. 18). Tryck på önskad knapp (övre eller undre del) tills LED n tänds permanent. När LED n lyser med fast sken har inlärningen lyckats (se Fig. 19). Se för att avbryta inlärningsläget. Fig. 18 Steg 1 Steg 2 Resultat 1 Fig. 20 Steg 1 WTE-1 sändare WRR1 mottagare 2 sek Blinkar långsamt 2 sek Inlärningsknapp Fig. 19 Resultat 2 Fig. 21 Steg 2 Lyser fast Radering av länkar m inlärningen ska göras om ska befintliga länkar raderas. Antingen kan endast en länk raderas eller samtliga. Resultat 1 Blinkar långsamt Resultat 2 Blinkar snabbt Radering av en länk Tryck in inlärningsknappen i ca. 2 sek för att gå till inlärningsläge. LED blinkar långsamt för att indikera inlärningsläge (se Fig. 20) Tryck på önskad knapp (övre eller undre del) tills LED n blinkar snabbt. LED blinkar snabbt för att indikera att raderingen har genomförts (se Fig. 21). Radering av alla länkar Håll inlärningsknappen intryckt mer än 5 sek. LED blinkar långsamt i ca. 3 sek Därefter blinkar LED n snabbt vilket indikerar att alla länkar raderats (se Fig. 22). Se för att avbryta inlärningsläget. Fig. 22 Steg 1 Resultat 1 Resultat 2 5 sek Blinkar långsamt 3 sek Blinkar snabbt 7

8 Rated Voltage: 50Hz peration Temperatrure: 0 C~50 C 1H 30m BUTTN Rated Voltage: 50Hz peration Temperatrure: 0 C~50 C 1H 30m BUTTN Trådlös forceringsbrytare (Programmering forts.) Fig. 23 Fig Avbryta inlärningsläget Automatiskt: Inlärningsläget avbryts automatiskt efter 1 min oberoende av om några inlärningar har gjorts. LED slocknar (se Fig. 23). Steg 1 1 Min. AUT Steg 2 < 1 sek Manuellt: Inlärningsläget avbryts genom kort tryck på inlärningsknappen (<ek). LED slocknar (se Fig. 24). Resultat 1 LED AV Turn FF Resultat 2 LED AV 3 Användning Följ punkt 3.4. PRGRAMMERING innan användning. Fig. 25 Max. 10 sek Röd LED i mitten av vippan lyser när WTE-1 sänder. Vid långvarigt tryck lyser LED n max. 10sek. (se Fig. 25). LED lyser PÅ-funktion Kort tryck på vippans övre del ( ek), aktiverar vald funktion på ventilationsaggregatet (se Fig. 26). Fig. 26 PÅ < 1 sek W WRR1 mottagare AV-funktion Kort tryck på vippans nedre del ( ek), avbryter vald funktion på ventilationsagregatet (se Fig. 27). Fig. 27 AV < 1 sek W WRR1 mottagare 8

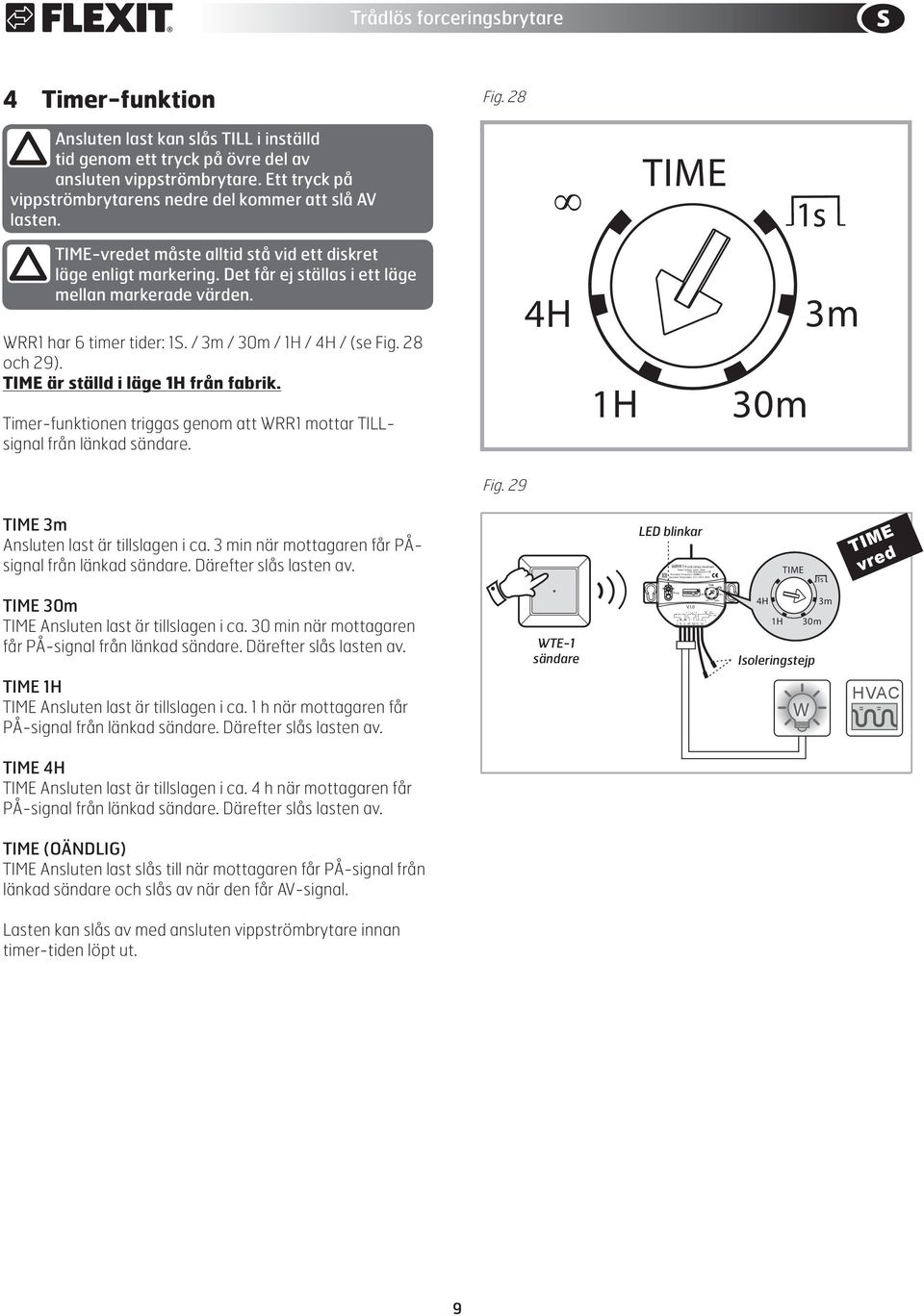

9 Rated Voltage: 50Hz Load: Max.8A(cos =1) peration Temperature: 0 C~+50 C IP40 BUTTN Trådlös forceringsbrytare 4 Timer-funktion Ansluten last kan slås TILL i inställd tid genom ett tryck på övre del av ansluten vippströmbrytare. Ett tryck på vippströmbrytarens nedre del kommer att slå AV lasten. -vredet måste alltid stå vid ett diskret läge enligt markering. Det får ej ställas i ett läge mellan markerade värden. WRR1 har 6 timer tider: 1S. / / 30m / 1H / / (se Fig. 28 och 29). är ställd i läge 1H från fabrik. Timer-funktionen triggas genom att WRR1 mottar TILLsignal från länkad sändare. Fig. 28 Fig. 29 1H 30m Ansluten last är tillslagen i ca. 3 min när mottagaren får PÅsignal från länkad sändare. Därefter slås lasten av. LED blinkar vred 30m Ansluten last är tillslagen i ca. 30 min när mottagaren får PÅ-signal från länkad sändare. Därefter slås lasten av. WTE-1 sändare 1H 30m 1H 30m Isoleringstejp 1H Ansluten last är tillslagen i ca. 1 h när mottagaren får PÅ-signal från länkad sändare. Därefter slås lasten av. W HVAC Ansluten last är tillslagen i ca. 4 h när mottagaren får PÅ-signal från länkad sändare. Därefter slås lasten av. (ÄNDLIG) Ansluten last slås till när mottagaren får PÅ-signal från länkad sändare och slås av när den får AV-signal. Lasten kan slås av med ansluten vippströmbrytare innan timer-tiden löpt ut. 9

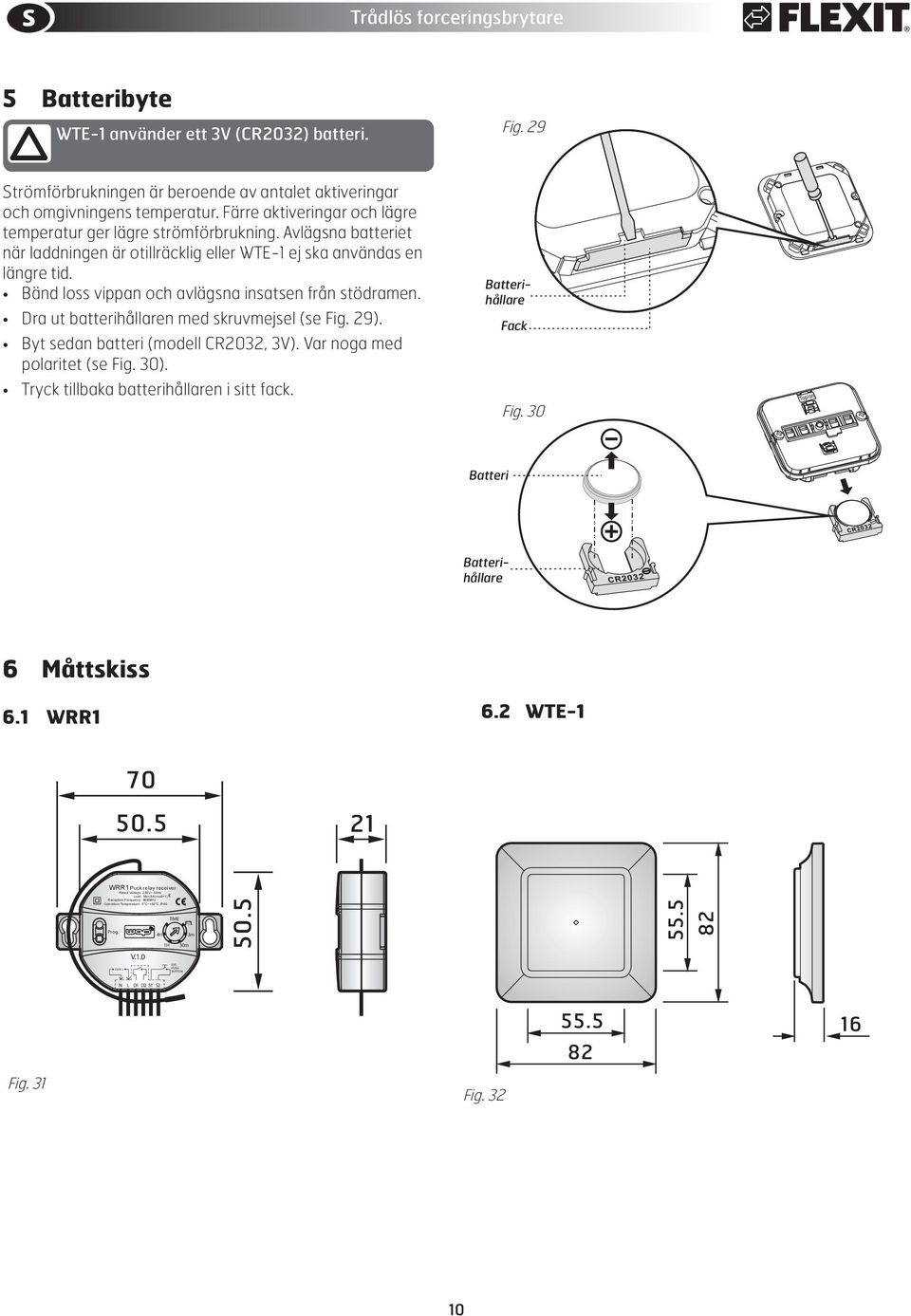

10 Trådlös forceringsbrytare 5 Batteribyte WTE-1 använder ett 3V (CR2032) batteri. Fig. 29 Strömförbrukningen är beroende av antalet aktiveringar och omgivningens temperatur. Färre aktiveringar och lägre temperatur ger lägre strömförbrukning. Avlägsna batteriet när laddningen är otillräcklig eller WTE-1 ej ska användas en längre tid. Bänd loss vippan och avlägsna insatsen från stödramen. Dra ut batterihållaren med skruvmejsel (se Fig. 29). Byt sedan batteri (modell CR2032, 3V). Var noga med polaritet (se Fig. 30). Tryck tillbaka batterihållaren i sitt fack. Fack Fig. 30 Batteri Batterihållare Batterihållare 6 Måttskiss 6.1 WRR1 6.2 WTE Rated Voltage: 50Hz peration Temperature: 0 C~+50 C IP40 1H 30m Rated Voltage: 50Hz peration Temperature: 0 C~+50 C IP H 30m BUTTN BUTTN Fig. 31 Fig

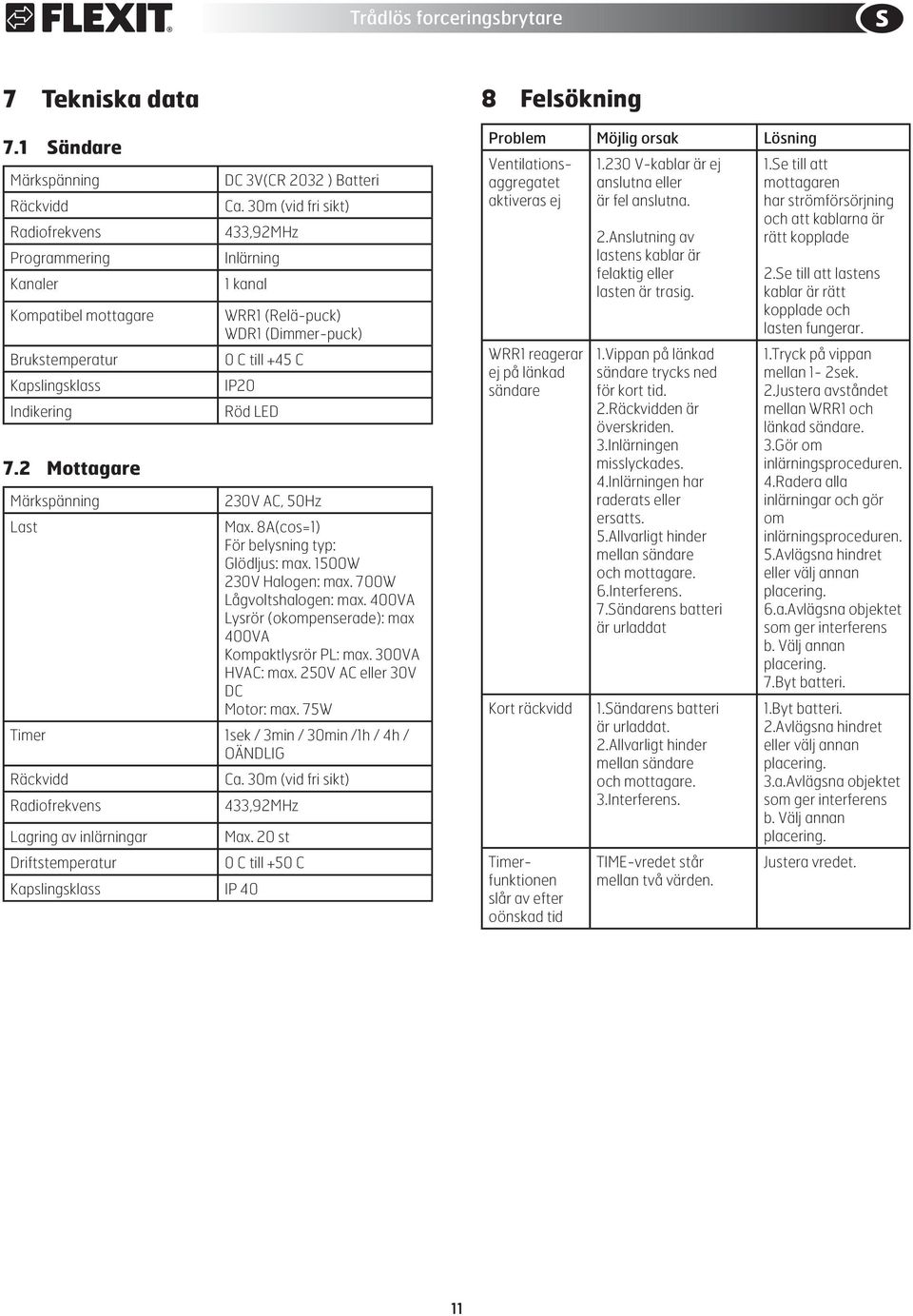

11 Trådlös forceringsbrytare 7 Tekniska data 7.1 Sändare Märkspänning Räckvidd Radiofrekvens Programmering Kanaler Kompatibel mottagare Brukstemperatur Kapslingsklass Indikering 7.2 Mottagare Märkspänning Last DC 3V(CR 2032 ) Batteri Ca. 30m (vid fri sikt) 433,92MHz Inlärning 1 kanal WRR1 (Relä-puck) WDR1 (Dimmer-puck) 0 C till +45 C IP20 Röd LED 230V AC, 50Hz Max. 8A(cos=1) För belysning typ: Glödljus: max. 1500W 230V Halogen: max. 700W Lågvoltshalogen: max. 400VA Lysrör (okompenserade): max 400VA Kompaktlysrör PL: max. 300VA HVAC: max. 250V AC eller 30V DC Motor: max. 75W Timer ek / in / 30min /1h / 4h / ÄNDLIG Räckvidd Ca. 30m (vid fri sikt) Radiofrekvens 433,92MHz Lagring av inlärningar Max. 20 st Driftstemperatur 0 C till +50 C Kapslingsklass IP 40 8 Felsökning Problem Möjlig orsak Lösning Ventilationsaggregatet aktiveras ej WRR1 reagerar ej på länkad sändare Kort räckvidd Timerfunktionen slår av efter oönskad tid V-kablar är ej anslutna eller är fel anslutna. 2.Anslutning av lastens kablar är felaktig eller lasten är trasig. 1.Vippan på länkad sändare trycks ned för kort tid. 2.Räckvidden är överskriden. 3.Inlärningen misslyckades. 4.Inlärningen har raderats eller ersatts. 5.Allvarligt hinder mellan sändare och mottagare. 6.Interferens. 7.Sändarens batteri är urladdat 1.Sändarens batteri är urladdat. 2.Allvarligt hinder mellan sändare och mottagare. 3.Interferens. -vredet står mellan två värden. 1.Se till att mottagaren har strömförsörjning och att kablarna är rätt kopplade 2.Se till att lastens kablar är rätt kopplade och lasten fungerar. 1.Tryck på vippan mellan 1-2sek. 2.Justera avståndet mellan WRR1 och länkad sändare. 3.Gör om inlärningsproceduren. 4.Radera alla inlärningar och gör om inlärningsproceduren. 5.Avlägsna hindret eller välj annan placering. 6.a.Avlägsna objektet som ger interferens b. Välj annan placering. 7.Byt batteri. 1.Byt batteri. 2.Avlägsna hindret eller välj annan placering. 3.a.Avlägsna objektet som ger interferens b. Välj annan placering. Justera vredet. 11

12 Flexit AS, Televeien 15, N-1870 Ørje
