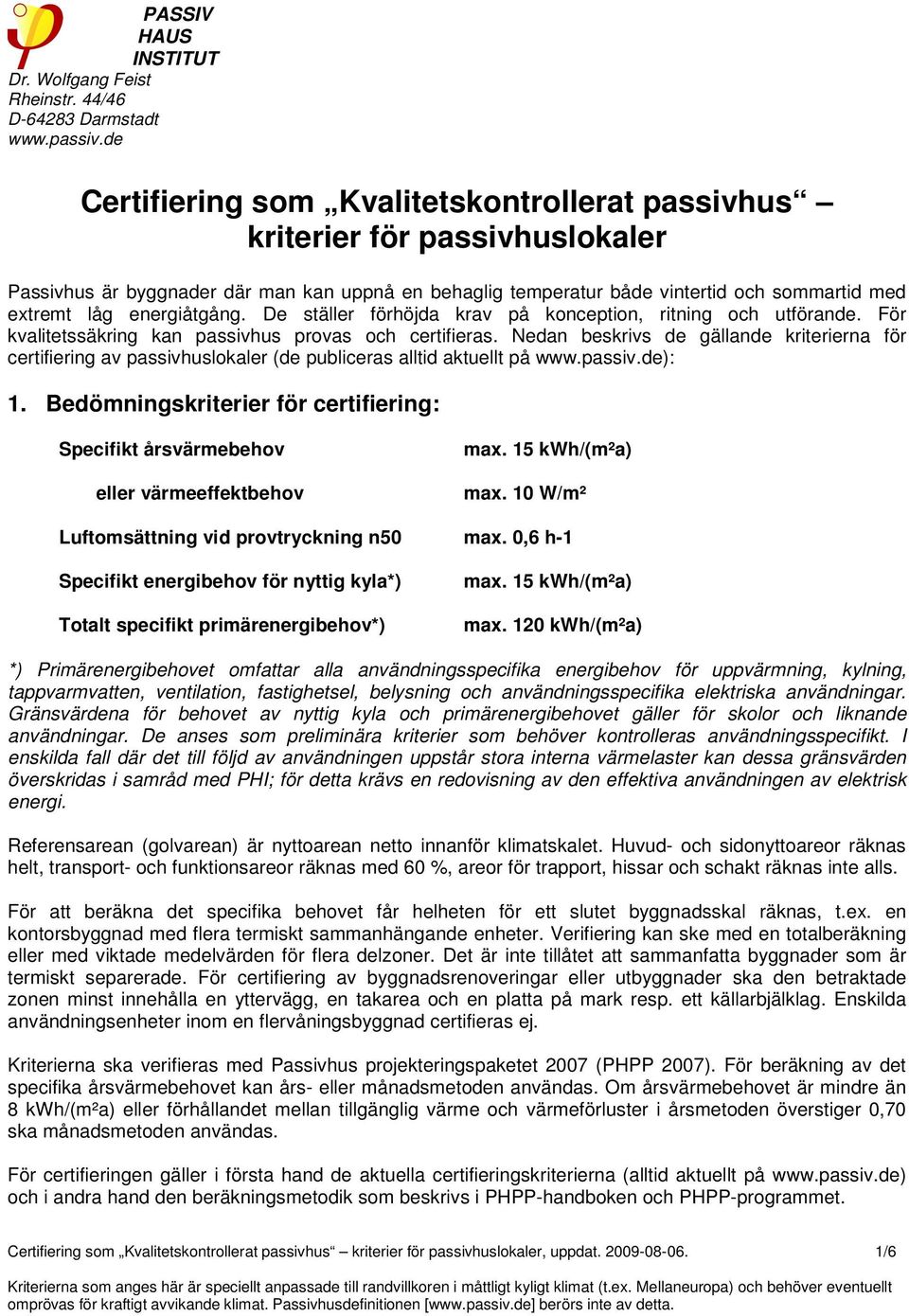

1 PASSIV HAUS INSTITUT Dr. Wolfgang Feist Rheinstr. 44/46 D Darmstadt Certifiering som Kvalitetskontrollerat passivhus kriterier för passivhuslokaler Passivhus är byggnader där man kan uppnå en behaglig temperatur både vintertid och sommartid med extremt låg energiåtgång. De ställer förhöjda krav på konception, ritning och utförande. För kvalitetssäkring kan passivhus provas och certifieras. Nedan beskrivs de gällande kriterierna för certifiering av passivhuslokaler (de publiceras alltid aktuellt på 1. Bedömningskriterier för certifiering: Specifikt årsvärmebehov eller värmeeffektbehov max. 15 kwh/(m²a) max. 10 W/m² Luftomsättning vid provtryckning n50 max. 0,6 h-1 Specifikt energibehov för nyttig kyla*) Totalt specifikt primärenergibehov*) max. 15 kwh/(m²a) max. 120 kwh/(m²a) *) Primärenergibehovet omfattar alla användningsspecifika energibehov för uppvärmning, kylning, tappvarmvatten, ventilation, fastighetsel, belysning och användningsspecifika elektriska användningar. Gränsvärdena för behovet av nyttig kyla och primärenergibehovet gäller för skolor och liknande användningar. De anses som preliminära kriterier som behöver kontrolleras användningsspecifikt. I enskilda fall där det till följd av användningen uppstår stora interna värmelaster kan dessa gränsvärden överskridas i samråd med PHI; för detta krävs en redovisning av den effektiva användningen av elektrisk energi. Referensarean (golvarean) är nyttoarean netto innanför klimatskalet. Huvud- och sidonyttoareor räknas helt, transport- och funktionsareor räknas med 60 %, areor för trapport, hissar och schakt räknas inte alls. För att beräkna det specifika behovet får helheten för ett slutet byggnadsskal räknas, t.ex. en kontorsbyggnad med flera termiskt sammanhängande enheter. Verifiering kan ske med en totalberäkning eller med viktade medelvärden för flera delzoner. Det är inte tillåtet att sammanfatta byggnader som är termiskt separerade. För certifiering av byggnadsrenoveringar eller utbyggnader ska den betraktade zonen minst innehålla en yttervägg, en takarea och en platta på mark resp. ett källarbjälklag. Enskilda användningsenheter inom en flervåningsbyggnad certifieras ej. Kriterierna ska verifieras med Passivhus projekteringspaketet 2007 (PHPP 2007). För beräkning av det specifika årsvärmebehovet kan års- eller månadsmetoden användas. Om årsvärmebehovet är mindre än 8 kwh/(m²a) eller förhållandet mellan tillgänglig värme och värmeförluster i årsmetoden överstiger 0,70 ska månadsmetoden användas. För certifieringen gäller i första hand de aktuella certifieringskriterierna (alltid aktuellt på och i andra hand den beräkningsmetodik som beskrivs i PHPP-handboken och PHPP-programmet. Certifiering som Kvalitetskontrollerat passivhus kriterier för passivhuslokaler, uppdat /6 Kriterierna som anges här är speciellt anpassade till randvillkoren i måttligt kyligt klimat (t.ex. Mellaneuropa) och behöver eventuellt omprövas för kraftigt avvikande klimat. Passivhusdefinitionen [ berörs inte av detta.

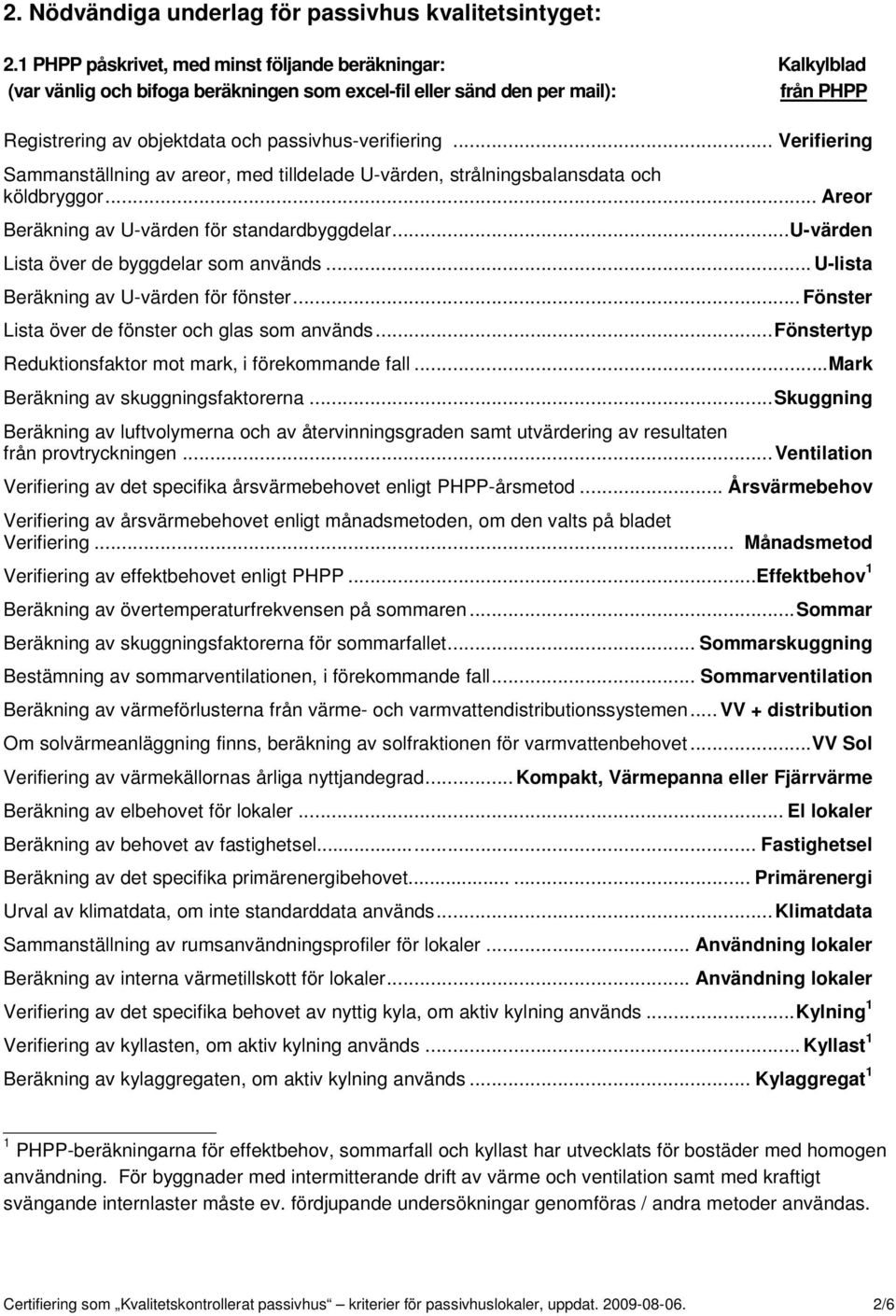

2 2. Nödvändiga underlag för passivhus kvalitetsintyget: 2.1 PHPP påskrivet, med minst följande beräkningar: Kalkylblad (var vänlig och bifoga beräkningen som excel-fil eller sänd den per mail): från PHPP Registrering av objektdata och passivhus-verifiering... Verifiering Sammanställning av areor, med tilldelade U-värden, strålningsbalansdata och köldbryggor... Areor Beräkning av U-värden för standardbyggdelar...u-värden Lista över de byggdelar som används... U-lista Beräkning av U-värden för fönster...fönster Lista över de fönster och glas som används...fönstertyp Reduktionsfaktor mot mark, i förekommande fall...mark Beräkning av skuggningsfaktorerna...skuggning Beräkning av luftvolymerna och av återvinningsgraden samt utvärdering av resultaten från provtryckningen...ventilation Verifiering av det specifika årsvärmebehovet enligt PHPP-årsmetod... Årsvärmebehov Verifiering av årsvärmebehovet enligt månadsmetoden, om den valts på bladet Verifiering... Månadsmetod Verifiering av effektbehovet enligt PHPP...Effektbehov 1 Beräkning av övertemperaturfrekvensen på sommaren...sommar Beräkning av skuggningsfaktorerna för sommarfallet... Sommarskuggning Bestämning av sommarventilationen, i förekommande fall... Sommarventilation Beräkning av värmeförlusterna från värme- och varmvattendistributionssystemen... VV + distribution Om solvärmeanläggning finns, beräkning av solfraktionen för varmvattenbehovet...vv Sol Verifiering av värmekällornas årliga nyttjandegrad... Kompakt, Värmepanna eller Fjärrvärme Beräkning av elbehovet för lokaler... El lokaler Beräkning av behovet av fastighetsel... Fastighetsel Beräkning av det specifika primärenergibehovet Primärenergi Urval av klimatdata, om inte standarddata används...klimatdata Sammanställning av rumsanvändningsprofiler för lokaler... Användning lokaler Beräkning av interna värmetillskott för lokaler... Användning lokaler Verifiering av det specifika behovet av nyttig kyla, om aktiv kylning används...kylning 1 Verifiering av kyllasten, om aktiv kylning används... Kyllast 1 Beräkning av kylaggregaten, om aktiv kylning används... Kylaggregat 1 1 PHPP-beräkningarna för effektbehov, sommarfall och kyllast har utvecklats för bostäder med homogen användning. För byggnader med intermitterande drift av värme och ventilation samt med kraftigt svängande internlaster måste ev. fördjupande undersökningar genomföras / andra metoder användas. Certifiering som Kvalitetskontrollerat passivhus kriterier för passivhuslokaler, uppdat /6

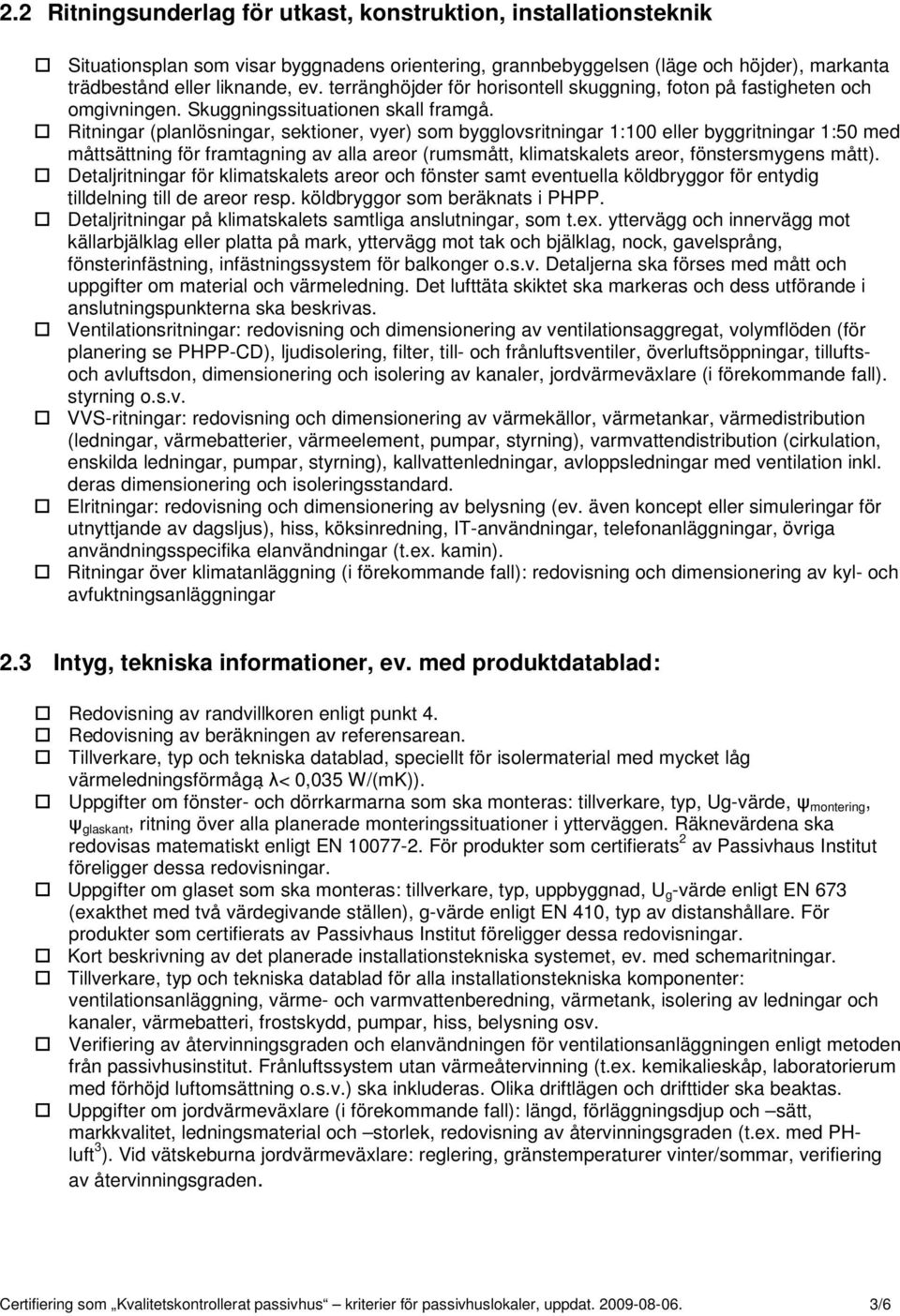

3 2.2 Ritningsunderlag för utkast, konstruktion, installationsteknik Situationsplan som visar byggnadens orientering, grannbebyggelsen (läge och höjder), markanta trädbestånd eller liknande, ev. terränghöjder för horisontell skuggning, foton på fastigheten och omgivningen. Skuggningssituationen skall framgå. Ritningar (planlösningar, sektioner, vyer) som bygglovsritningar 1:100 eller byggritningar 1:50 med måttsättning för framtagning av alla areor (rumsmått, klimatskalets areor, fönstersmygens mått). Detaljritningar för klimatskalets areor och fönster samt eventuella köldbryggor för entydig tilldelning till de areor resp. köldbryggor som beräknats i PHPP. Detaljritningar på klimatskalets samtliga anslutningar, som t.ex. yttervägg och innervägg mot källarbjälklag eller platta på mark, yttervägg mot tak och bjälklag, nock, gavelsprång, fönsterinfästning, infästningssystem för balkonger o.s.v. Detaljerna ska förses med mått och uppgifter om material och värmeledning. Det lufttäta skiktet ska markeras och dess utförande i anslutningspunkterna ska beskrivas. Ventilationsritningar: redovisning och dimensionering av ventilationsaggregat, volymflöden (för planering se PHPP-CD), ljudisolering, filter, till- och frånluftsventiler, överluftsöppningar, tilluftsoch avluftsdon, dimensionering och isolering av kanaler, jordvärmeväxlare (i förekommande fall). styrning o.s.v. VVS-ritningar: redovisning och dimensionering av värmekällor, värmetankar, värmedistribution (ledningar, värmebatterier, värmeelement, pumpar, styrning), varmvattendistribution (cirkulation, enskilda ledningar, pumpar, styrning), kallvattenledningar, avloppsledningar med ventilation inkl. deras dimensionering och isoleringsstandard. Elritningar: redovisning och dimensionering av belysning (ev. även koncept eller simuleringar för utnyttjande av dagsljus), hiss, köksinredning, IT-användningar, telefonanläggningar, övriga användningsspecifika elanvändningar (t.ex. kamin). Ritningar över klimatanläggning (i förekommande fall): redovisning och dimensionering av kyl- och avfuktningsanläggningar 2.3 Intyg, tekniska informationer, ev. med produktdatablad: Redovisning av randvillkoren enligt punkt 4. Redovisning av beräkningen av referensarean. Tillverkare, typ och tekniska datablad, speciellt för isolermaterial med mycket låg värmeledningsförmåga λ< 0,035 W/(mK)). Uppgifter om fönster- och dörrkarmarna som ska monteras: tillverkare, typ, Ug-värde, ψ montering, ψ glaskant, ritning över alla planerade monteringssituationer i ytterväggen. Räknevärdena ska redovisas matematiskt enligt EN För produkter som certifierats 2 av Passivhaus Institut föreligger dessa redovisningar. Uppgifter om glaset som ska monteras: tillverkare, typ, uppbyggnad, U g -värde enligt EN 673 (exakthet med två värdegivande ställen), g-värde enligt EN 410, typ av distanshållare. För produkter som certifierats av Passivhaus Institut föreligger dessa redovisningar. Kort beskrivning av det planerade installationstekniska systemet, ev. med schemaritningar. Tillverkare, typ och tekniska datablad för alla installationstekniska komponenter: ventilationsanläggning, värme- och varmvattenberedning, värmetank, isolering av ledningar och kanaler, värmebatteri, frostskydd, pumpar, hiss, belysning osv. Verifiering av återvinningsgraden och elanvändningen för ventilationsanläggningen enligt metoden från passivhusinstitut. Frånluftssystem utan värmeåtervinning (t.ex. kemikalieskåp, laboratorierum med förhöjd luftomsättning o.s.v.) ska inkluderas. Olika driftlägen och drifttider ska beaktas. Uppgifter om jordvärmeväxlare (i förekommande fall): längd, förläggningsdjup och sätt, markkvalitet, ledningsmaterial och storlek, redovisning av återvinningsgraden (t.ex. med PHluft 3 ). Vid vätskeburna jordvärmeväxlare: reglering, gränstemperaturer vinter/sommar, verifiering av återvinningsgraden. Certifiering som Kvalitetskontrollerat passivhus kriterier för passivhuslokaler, uppdat /6

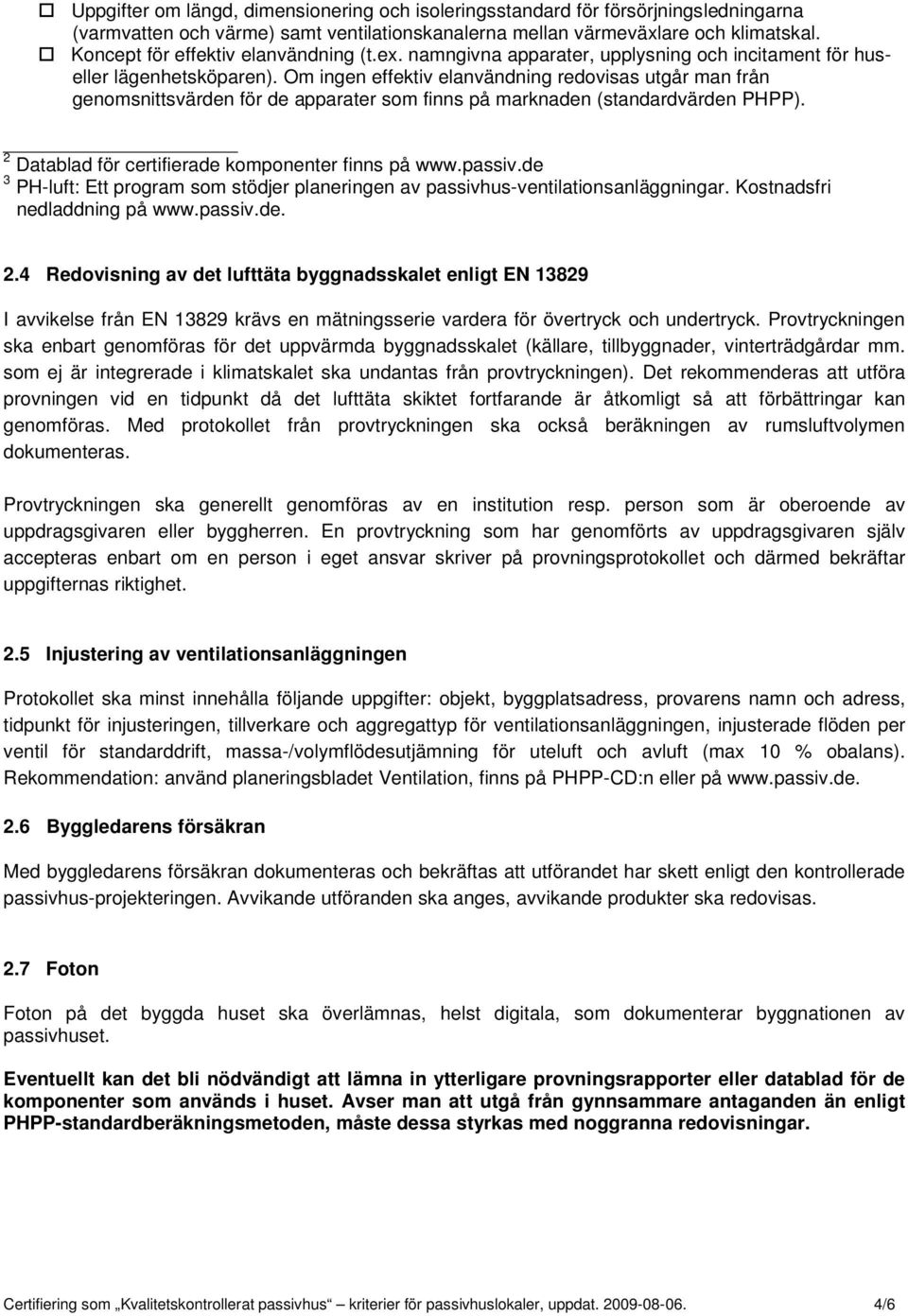

4 Uppgifter om längd, dimensionering och isoleringsstandard för försörjningsledningarna (varmvatten och värme) samt ventilationskanalerna mellan värmeväxlare och klimatskal. Koncept för effektiv elanvändning (t.ex. namngivna apparater, upplysning och incitament för huseller lägenhetsköparen). Om ingen effektiv elanvändning redovisas utgår man från genomsnittsvärden för de apparater som finns på marknaden (standardvärden PHPP). 2 Datablad för certifierade komponenter finns på 3 PH-luft: Ett program som stödjer planeringen av passivhus-ventilationsanläggningar. Kostnadsfri nedladdning på Redovisning av det lufttäta byggnadsskalet enligt EN I avvikelse från EN krävs en mätningsserie vardera för övertryck och undertryck. Provtryckningen ska enbart genomföras för det uppvärmda byggnadsskalet (källare, tillbyggnader, vinterträdgårdar mm. som ej är integrerade i klimatskalet ska undantas från provtryckningen). Det rekommenderas att utföra provningen vid en tidpunkt då det lufttäta skiktet fortfarande är åtkomligt så att förbättringar kan genomföras. Med protokollet från provtryckningen ska också beräkningen av rumsluftvolymen dokumenteras. Provtryckningen ska generellt genomföras av en institution resp. person som är oberoende av uppdragsgivaren eller byggherren. En provtryckning som har genomförts av uppdragsgivaren själv accepteras enbart om en person i eget ansvar skriver på provningsprotokollet och därmed bekräftar uppgifternas riktighet. 2.5 Injustering av ventilationsanläggningen Protokollet ska minst innehålla följande uppgifter: objekt, byggplatsadress, provarens namn och adress, tidpunkt för injusteringen, tillverkare och aggregattyp för ventilationsanläggningen, injusterade flöden per ventil för standarddrift, massa-/volymflödesutjämning för uteluft och avluft (max 10 % obalans). Rekommendation: använd planeringsbladet Ventilation, finns på PHPP-CD:n eller på Byggledarens försäkran Med byggledarens försäkran dokumenteras och bekräftas att utförandet har skett enligt den kontrollerade passivhus-projekteringen. Avvikande utföranden ska anges, avvikande produkter ska redovisas. 2.7 Foton Foton på det byggda huset ska överlämnas, helst digitala, som dokumenterar byggnationen av passivhuset. Eventuellt kan det bli nödvändigt att lämna in ytterligare provningsrapporter eller datablad för de komponenter som används i huset. Avser man att utgå från gynnsammare antaganden än enligt PHPP-standardberäkningsmetoden, måste dessa styrkas med noggranna redovisningar. Certifiering som Kvalitetskontrollerat passivhus kriterier för passivhuslokaler, uppdat /6

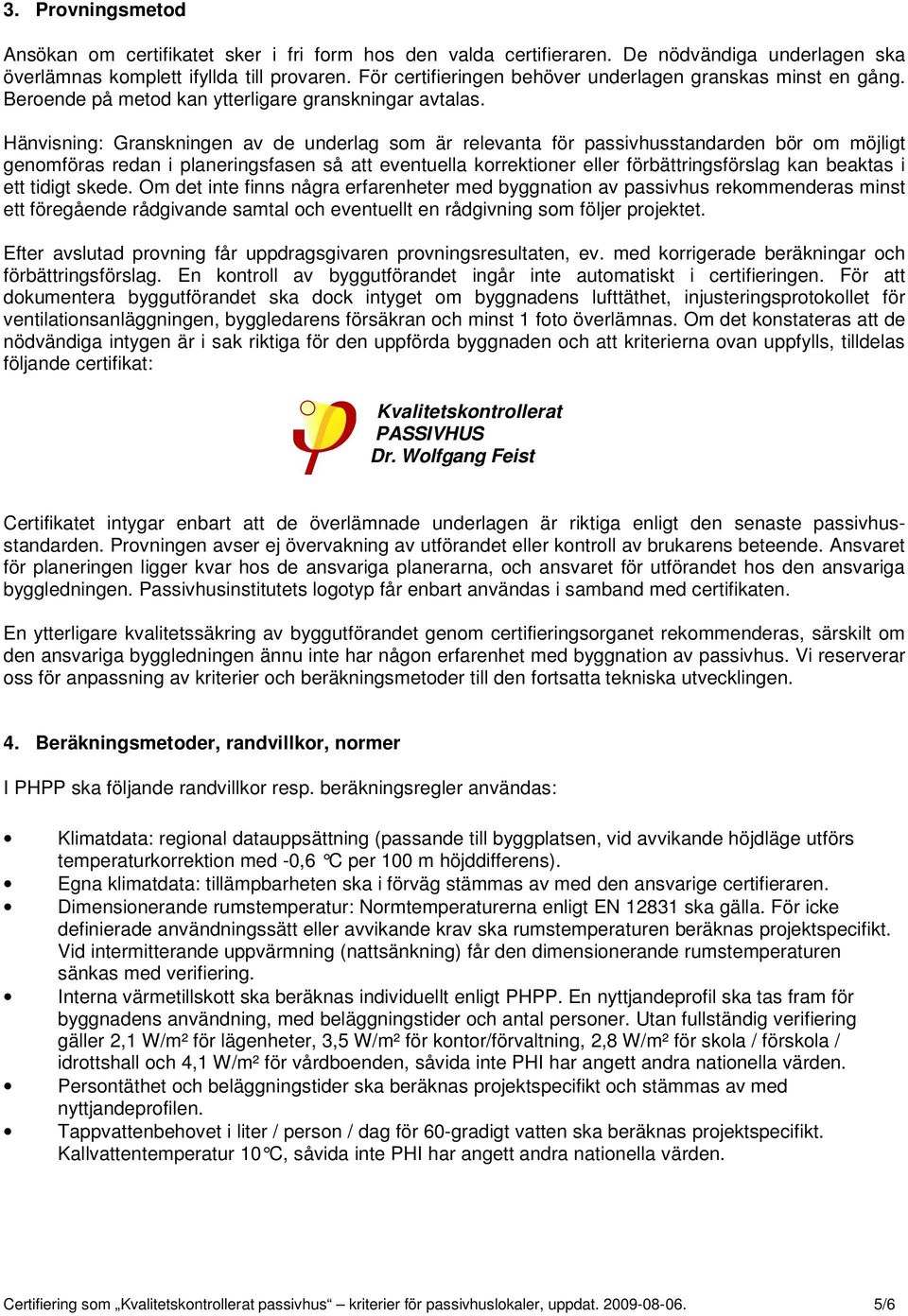

5 3. Provningsmetod Ansökan om certifikatet sker i fri form hos den valda certifieraren. De nödvändiga underlagen ska överlämnas komplett ifyllda till provaren. För certifieringen behöver underlagen granskas minst en gång. Beroende på metod kan ytterligare granskningar avtalas. Hänvisning: Granskningen av de underlag som är relevanta för passivhusstandarden bör om möjligt genomföras redan i planeringsfasen så att eventuella korrektioner eller förbättringsförslag kan beaktas i ett tidigt skede. Om det inte finns några erfarenheter med byggnation av passivhus rekommenderas minst ett föregående rådgivande samtal och eventuellt en rådgivning som följer projektet. Efter avslutad provning får uppdragsgivaren provningsresultaten, ev. med korrigerade beräkningar och förbättringsförslag. En kontroll av byggutförandet ingår inte automatiskt i certifieringen. För att dokumentera byggutförandet ska dock intyget om byggnadens lufttäthet, injusteringsprotokollet för ventilationsanläggningen, byggledarens försäkran och minst 1 foto överlämnas. Om det konstateras att de nödvändiga intygen är i sak riktiga för den uppförda byggnaden och att kriterierna ovan uppfylls, tilldelas följande certifikat: Kvalitetskontrollerat PASSIVHUS Dr. Wolfgang Feist Certifikatet intygar enbart att de överlämnade underlagen är riktiga enligt den senaste passivhusstandarden. Provningen avser ej övervakning av utförandet eller kontroll av brukarens beteende. Ansvaret för planeringen ligger kvar hos de ansvariga planerarna, och ansvaret för utförandet hos den ansvariga byggledningen. Passivhusinstitutets logotyp får enbart användas i samband med certifikaten. En ytterligare kvalitetssäkring av byggutförandet genom certifieringsorganet rekommenderas, särskilt om den ansvariga byggledningen ännu inte har någon erfarenhet med byggnation av passivhus. Vi reserverar oss för anpassning av kriterier och beräkningsmetoder till den fortsatta tekniska utvecklingen. 4. Beräkningsmetoder, randvillkor, normer I PHPP ska följande randvillkor resp. beräkningsregler användas: Klimatdata: regional datauppsättning (passande till byggplatsen, vid avvikande höjdläge utförs temperaturkorrektion med -0,6 C per 100 m höjddifferens). Egna klimatdata: tillämpbarheten ska i förväg stämmas av med den ansvarige certifieraren. Dimensionerande rumstemperatur: Normtemperaturerna enligt EN ska gälla. För icke definierade användningssätt eller avvikande krav ska rumstemperaturen beräknas projektspecifikt. Vid intermitterande uppvärmning (nattsänkning) får den dimensionerande rumstemperaturen sänkas med verifiering. Interna värmetillskott ska beräknas individuellt enligt PHPP. En nyttjandeprofil ska tas fram för byggnadens användning, med beläggningstider och antal personer. Utan fullständig verifiering gäller 2,1 W/m² för lägenheter, 3,5 W/m² för kontor/förvaltning, 2,8 W/m² för skola / förskola / idrottshall och 4,1 W/m² för vårdboenden, såvida inte PHI har angett andra nationella värden. Persontäthet och beläggningstider ska beräknas projektspecifikt och stämmas av med nyttjandeprofilen. Tappvattenbehovet i liter / person / dag för 60-gradigt vatten ska beräknas projektspecifikt. Kallvattentemperatur 10 C, såvida inte PHI har angett andra nationella värden. Certifiering som Kvalitetskontrollerat passivhus kriterier för passivhuslokaler, uppdat /6

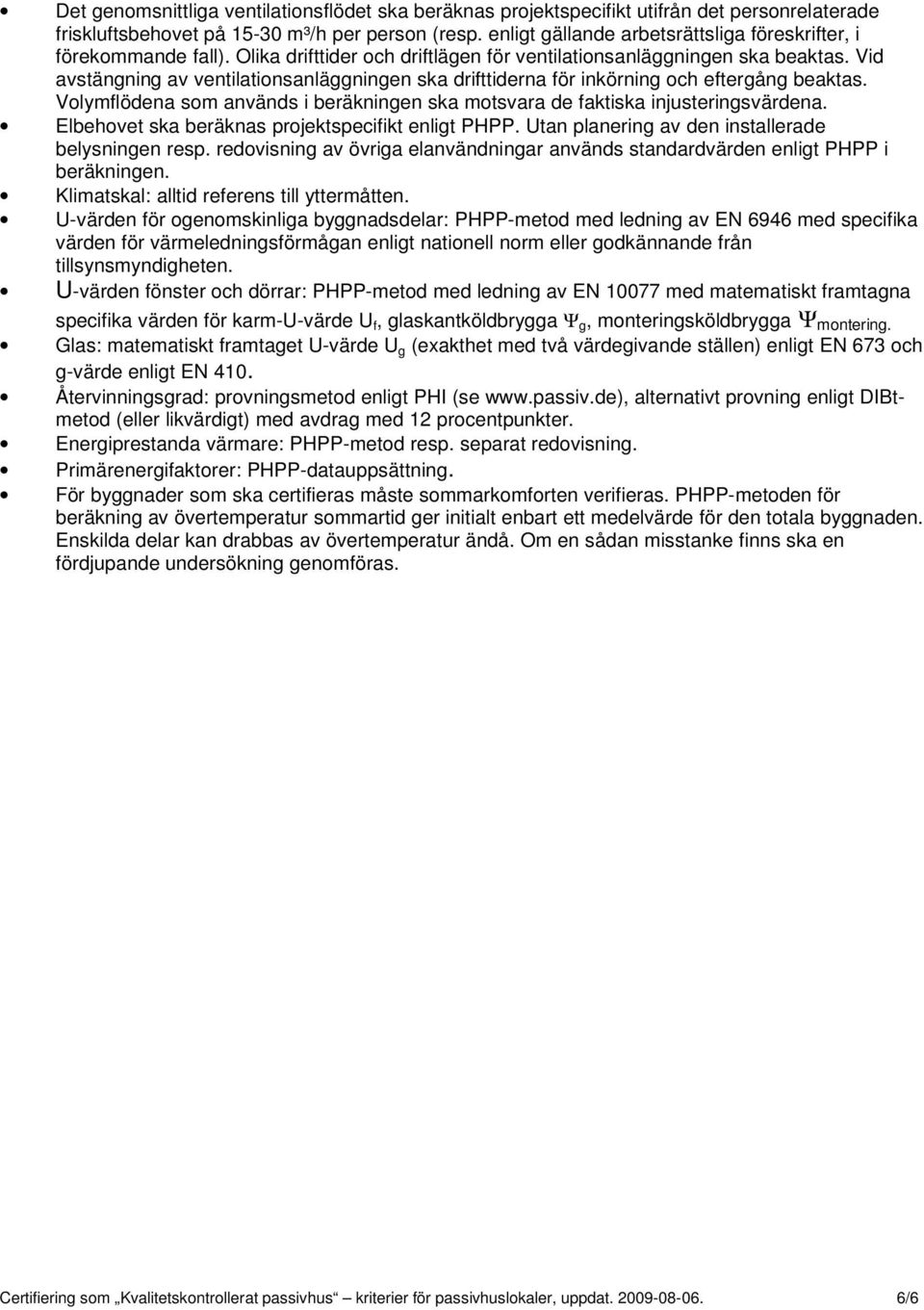

6 Det genomsnittliga ventilationsflödet ska beräknas projektspecifikt utifrån det personrelaterade friskluftsbehovet på m³/h per person (resp. enligt gällande arbetsrättsliga föreskrifter, i förekommande fall). Olika drifttider och driftlägen för ventilationsanläggningen ska beaktas. Vid avstängning av ventilationsanläggningen ska drifttiderna för inkörning och eftergång beaktas. Volymflödena som används i beräkningen ska motsvara de faktiska injusteringsvärdena. Elbehovet ska beräknas projektspecifikt enligt PHPP. Utan planering av den installerade belysningen resp. redovisning av övriga elanvändningar används standardvärden enligt PHPP i beräkningen. Klimatskal: alltid referens till yttermåtten. U-värden för ogenomskinliga byggnadsdelar: PHPP-metod med ledning av EN 6946 med specifika värden för värmeledningsförmågan enligt nationell norm eller godkännande från tillsynsmyndigheten. U-värden fönster och dörrar: PHPP-metod med ledning av EN med matematiskt framtagna specifika värden för karm-u-värde U f, glaskantköldbrygga Ψ g, monteringsköldbrygga Ψ montering. Glas: matematiskt framtaget U-värde U g (exakthet med två värdegivande ställen) enligt EN 673 och g-värde enligt EN 410. Återvinningsgrad: provningsmetod enligt PHI (se alternativt provning enligt DIBtmetod (eller likvärdigt) med avdrag med 12 procentpunkter. Energiprestanda värmare: PHPP-metod resp. separat redovisning. Primärenergifaktorer: PHPP-datauppsättning. För byggnader som ska certifieras måste sommarkomforten verifieras. PHPP-metoden för beräkning av övertemperatur sommartid ger initialt enbart ett medelvärde för den totala byggnaden. Enskilda delar kan drabbas av övertemperatur ändå. Om en sådan misstanke finns ska en fördjupande undersökning genomföras. Certifiering som Kvalitetskontrollerat passivhus kriterier för passivhuslokaler, uppdat /6
