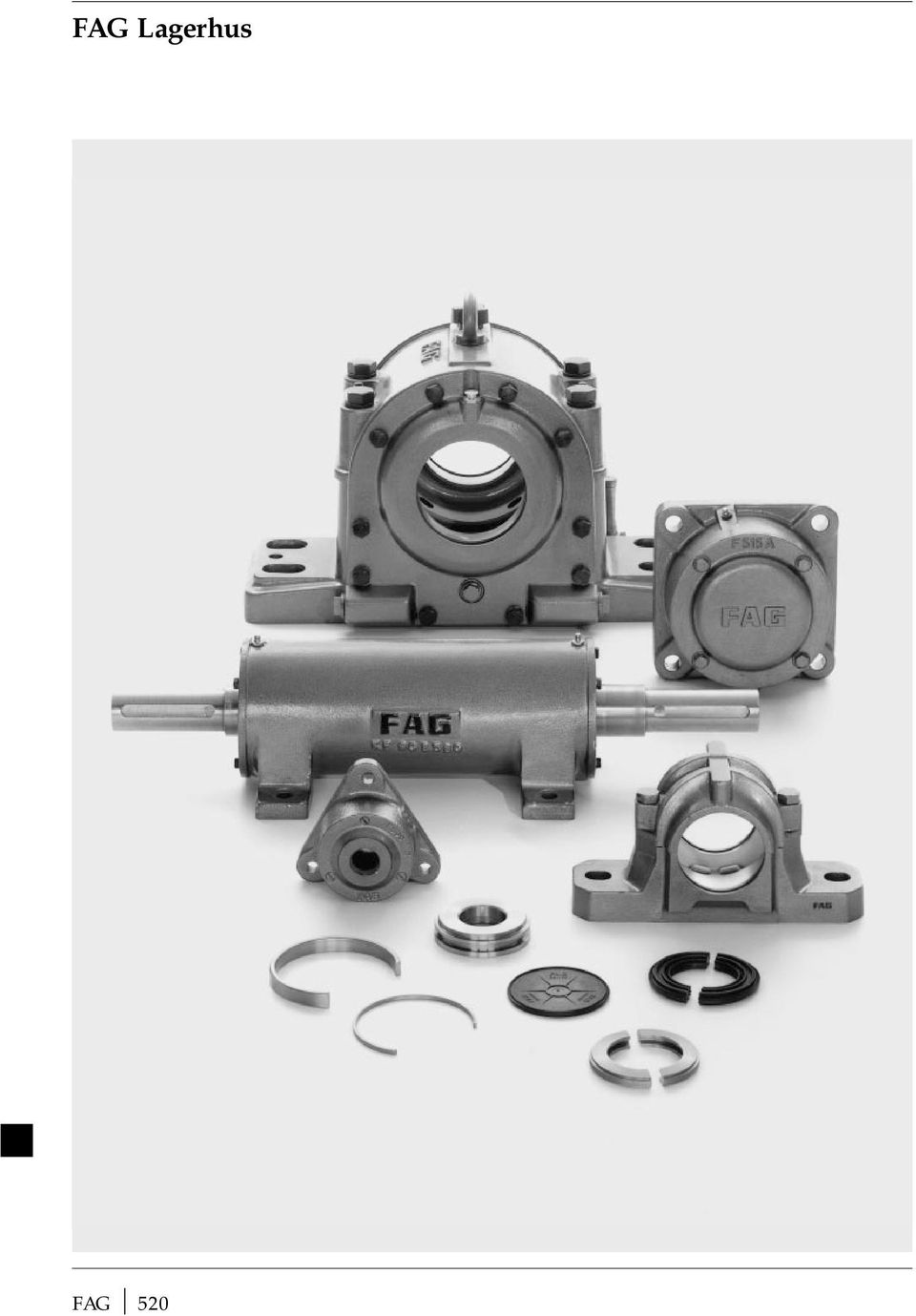

1 FAG Laerhus FAG 520

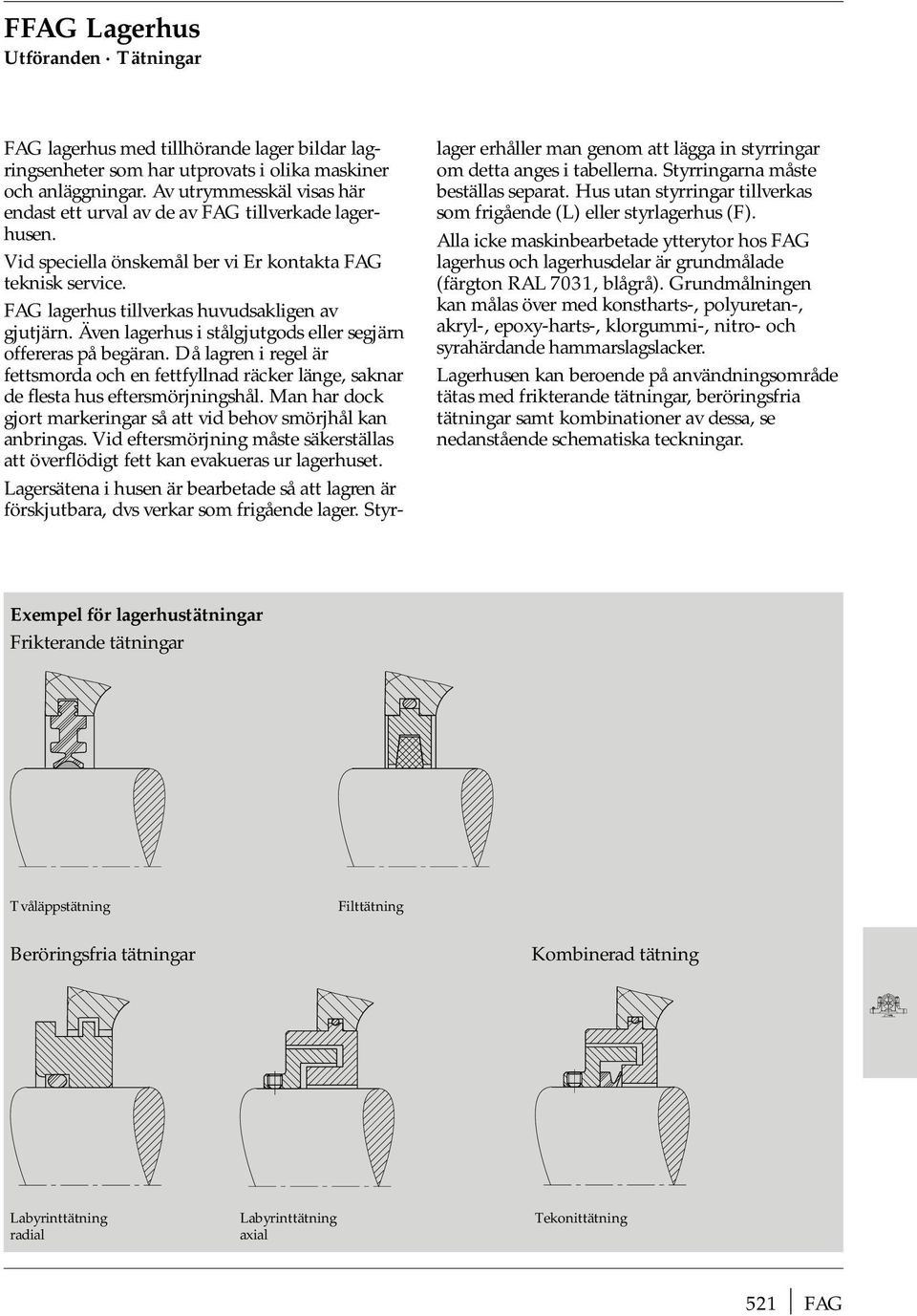

2 FFAG Laerhus Utföranden Tätninar FAG laerhus med tillhörande laer bildar larinsenheter som har utprovats i olika maskiner och anläninar. Av utrymmesskäl visas här endast ett urval av de av FAG tillverkade laerhusen. Vid speciella önskemål ber vi Er kontakta FAG teknisk service. FAG laerhus tillverkas huvudsaklien av jutjärn. Även laerhus i ståljutods eller sejärn offereras på beäran. Då laren i reel är fettsmorda och en fettfyllnad räcker läne, saknar de flesta hus eftersmörjninshål. Man har dock jort markerinar så att vid behov smörjhål kan anbrinas. Vid eftersmörjnin måste säkerställas att överflödit fett kan evakueras ur laerhuset. Laersätena i husen är bearbetade så att laren är förskjutbara, dvs verkar som friående laer. Styrlaer erhåller man enom att läa in styrrinar om detta anes i tabellerna. Styrrinarna måste beställas separat. Hus utan styrrinar tillverkas som friående (L) eller styrlaerhus (F). Alla icke maskinbearbetade ytterytor hos FAG laerhus och laerhusdelar är rundmålade (färton RAL 7031, blårå). Grundmålninen kan målas över med konstharts-, polyuretan-, akryl-, epoxy-harts-, klorummi-, nitro- och syrahärdande hammarslaslacker. Laerhusen kan beroende på användninsområde tätas med frikterande tätninar, berörinsfria tätninar samt kombinationer av dessa, se nedanstående schematiska teckninar. Exempel för laerhustätninar Frikterande tätninar Tvåläppstätnin Filttätnin Berörinsfria tätninar Kombinerad tätnin Labyrinttätnin Labyrinttätnin Tekonittätnin radial axial 521 FAG

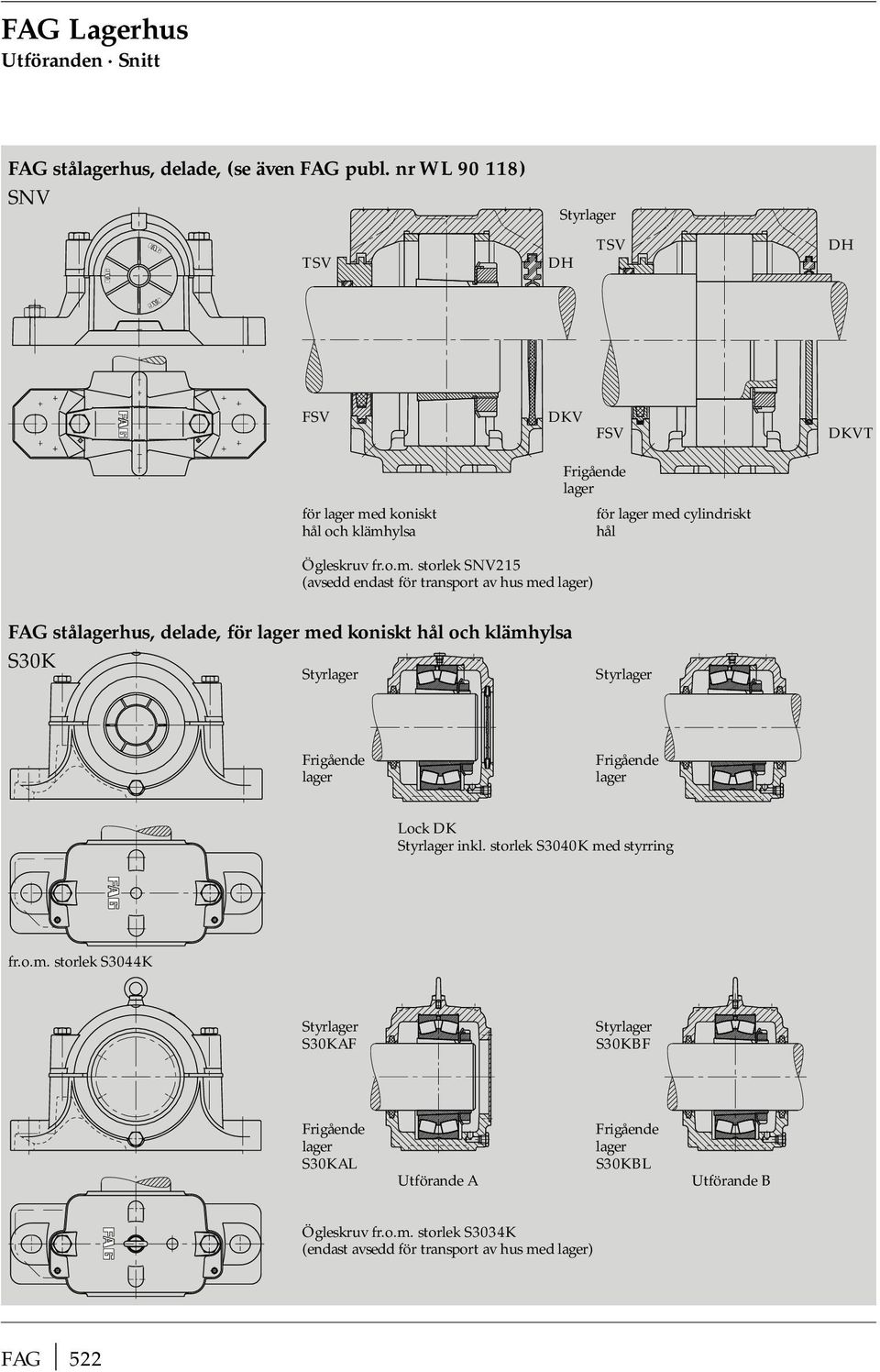

3 FAG Laerhus Utföranden Snitt FAG stålaerhus, delade, (se även FAG publ. nr WL ) SNV TSV Styrlaer DH TSV DH FSV DKV FSV DKVT för laer med koniskt hål och klämhylsa Friående laer för laer med cylindriskt hål Öleskruv fr.o.m. storlek SNV215 (avsedd endast för transport av hus med laer) FAG stålaerhus, delade, för laer med koniskt hål och klämhylsa S30K Styrlaer Styrlaer Friående laer Friående laer Lock DK Styrlaer inkl. storlek S3040K med styrrin fr.o.m. storlek S3044K Styrlaer S30KAF Styrlaer S30KBF Friående laer S30KAL Utförande A Friående laer S30KBL Utförande B Öleskruv fr.o.m. storlek S3034K (endast avsedd för transport av hus med laer) FAG 522

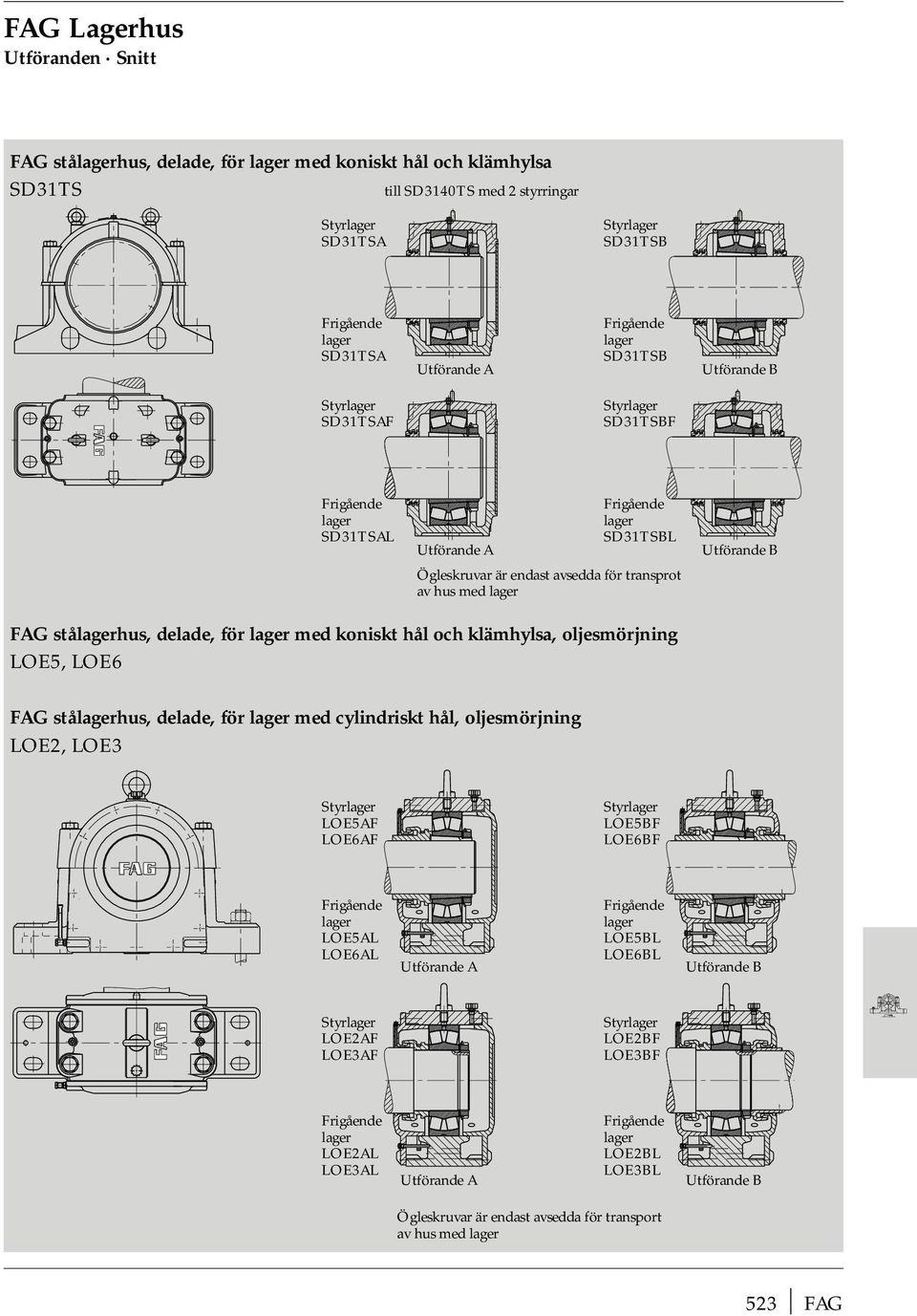

4 FAG Laerhus Utföranden Snitt FAG stålaerhus, delade, för laer med koniskt hål och klämhylsa SD31TS till SD3140TS med 2 styrrinar Styrlaer SD31TSA Styrlaer SD31TSB Friående laer SD31TSA Utförande A Friående laer SD31TSB Utförande B Styrlaer SD31TSAF Styrlaer SD31TSBF Friående laer SD31TSAL Utförande A Friående laer SD31TSBL Öleskruvar är endast avsedda för transprot av hus med laer Utförande B FAG stålaerhus, delade, för laer med koniskt hål och klämhylsa, oljesmörjnin LOE5, LOE6 FAG stålaerhus, delade, för laer med cylindriskt hål, oljesmörjnin LOE2, LOE3 Styrlaer LOE5AF LOE6AF Styrlaer LOE5BF LOE6BF Friående laer LOE5AL LOE6AL Utförande A Friående laer LOE5BL LOE6BL Utförande B Styrlaer LOE2AF LOE3AF Styrlaer LOE2BF LOE3BF Friående laer LOE2AL LOE3AL Utförande A Friående laer LOE2BL LOE3BL Utförande B Öleskruvar är endast avsedda för transport av hus med laer 523 FAG

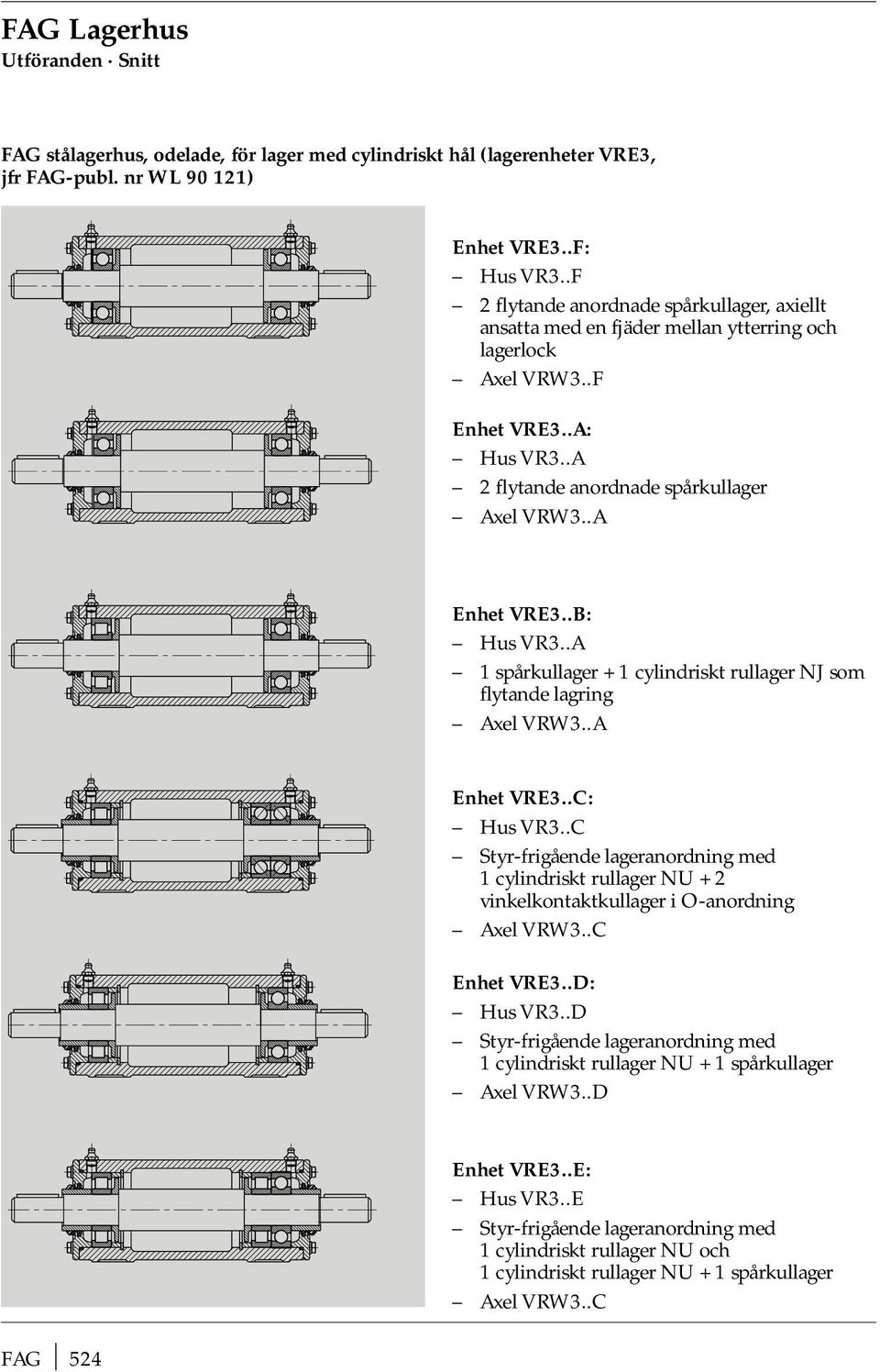

5 FAG Laerhus Utföranden Snitt FAG stålaerhus, odelade, för laer med cylindriskt hål (laerenheter VRE3, jfr FAG-publ. nr WL ) Enhet VRE3..F: Hus VR3..F 2 flytande anordnade spårkullaer, axiellt ansatta med en fjäder mellan ytterrin och laerlock Axel VRW3..F Enhet VRE3..A: Hus VR3..A 2 flytande anordnade spårkullaer Axel VRW3..A Enhet VRE3..B: Hus VR3..A 1 spårkullaer + 1 cylindriskt rullaer NJ som flytande larin Axel VRW3..A Enhet VRE3..C: Hus VR3..C Styr-friående laeranordnin med 1 cylindriskt rullaer NU + 2 vinkelkontaktkullaer i O-anordnin Axel VRW3..C Enhet VRE3..D: Hus VR3..D Styr-friående laeranordnin med 1 cylindriskt rullaer NU + 1 spårkullaer Axel VRW3..D FAG 524 Enhet VRE3..E: Hus VR3..E Styr-friående laeranordnin med 1 cylindriskt rullaer NU och 1 cylindriskt rullaer NU + 1 spårkullaer Axel VRW3..C

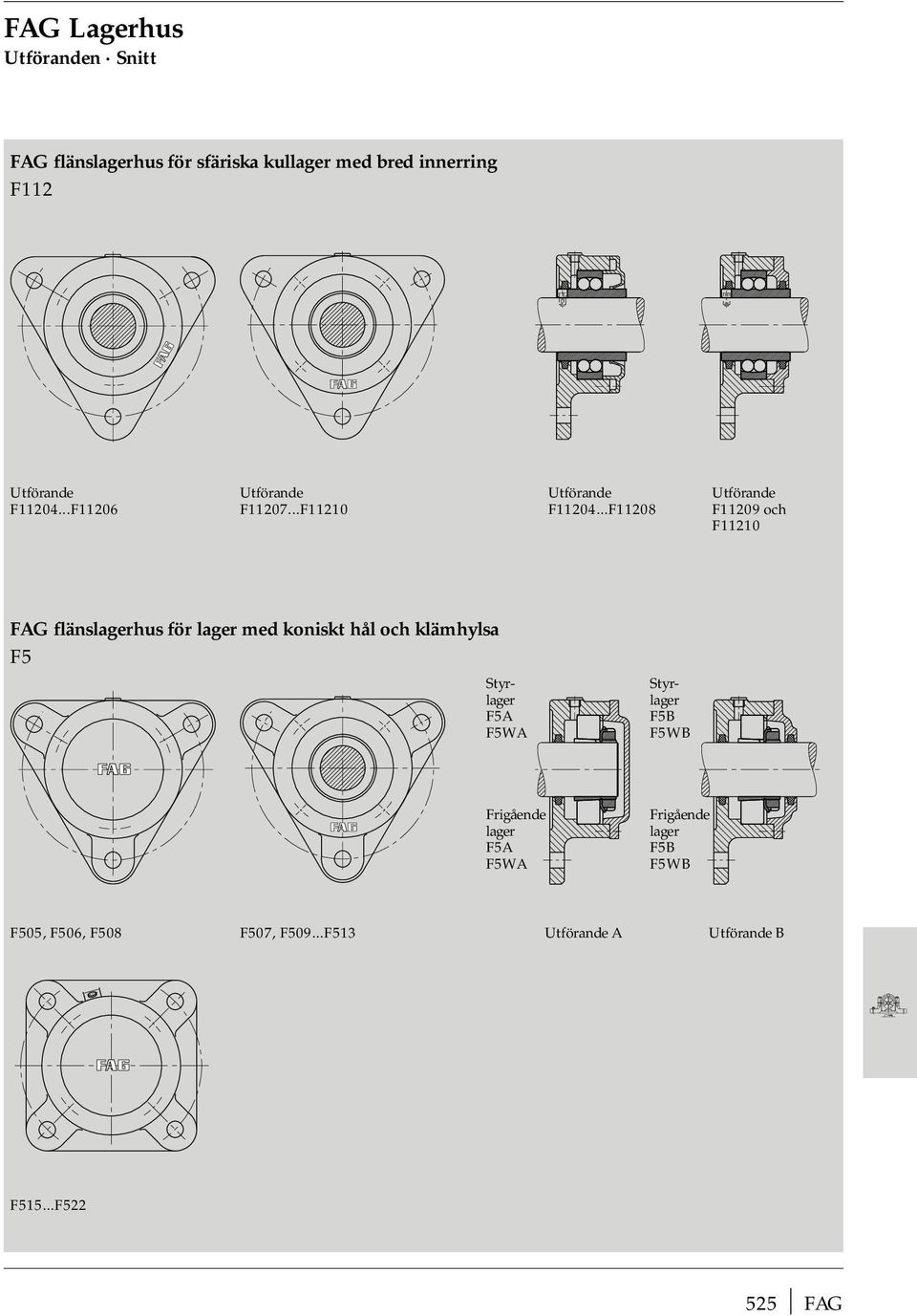

6 FAG Laerhus Utföranden Snitt FAG flänslaerhus för sfäriska kullaer med bred innerrin F112 Utförande Utförande Utförande Utförande F F11206 F F11210 F F11208 F11209 och F11210 FAG flänslaerhus för laer med koniskt hål och klämhylsa F5 Styr- laer F5B F5WB Styrlaer F5A F5WA Friående laer F5A F5WA Friående laer F5B F5WB F505, F506, F508 F507, F509...F513 Utförande A Utförande B F515...F FAG

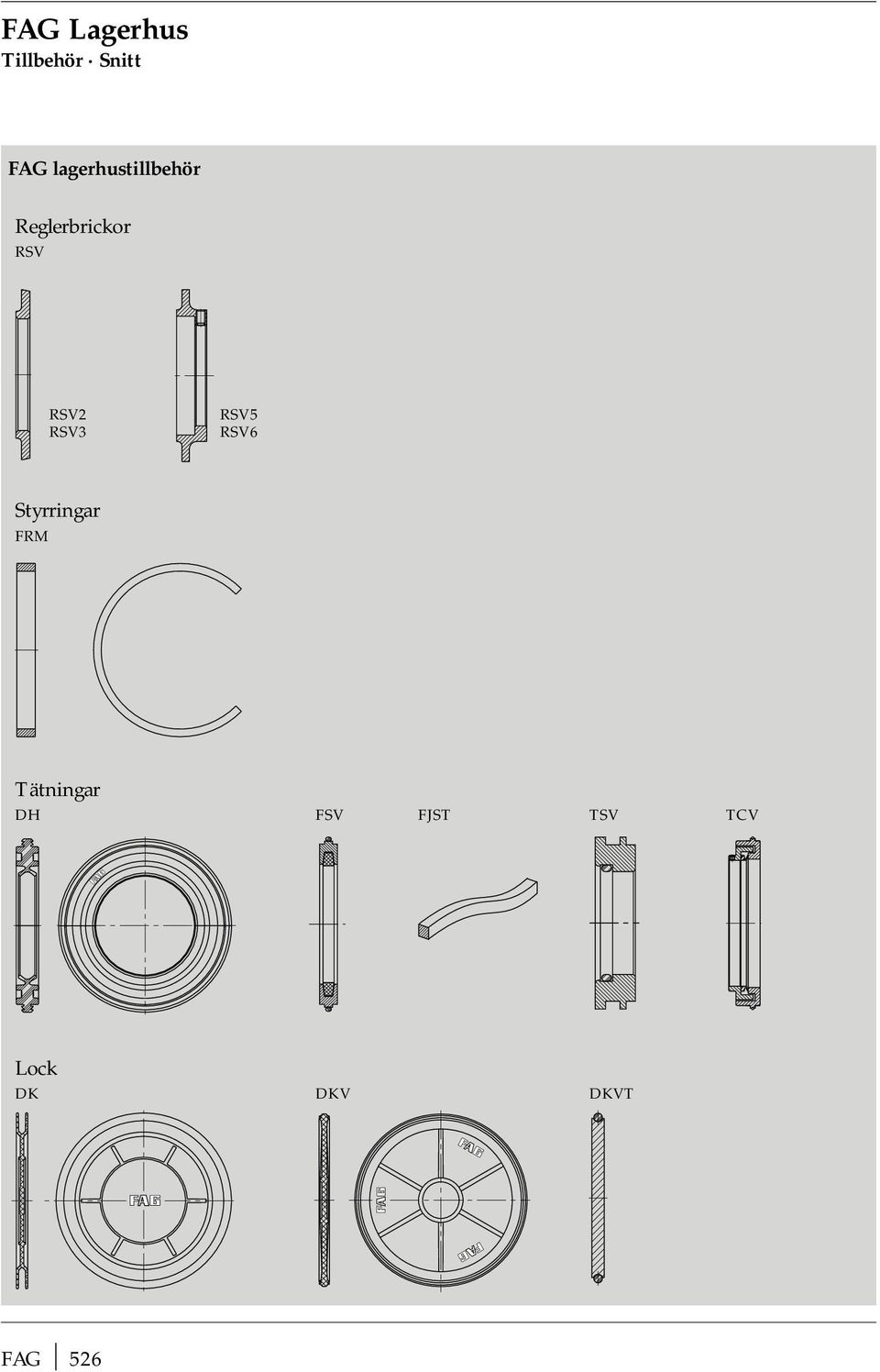

7 FAG Laerhus Tillbehör Snitt FAG laerhustillbehör Relerbrickor RSV RSV2 RSV3 RSV5 RSV6 Styrrinar FRM Tätninar DH FSV FJST TSV TCV Lock DK DKV DKVT FAG 526

8 FAG Laerhus Delade stålaerhus Serie SNV Delade FAG stålaerhus Delade stålaerhus är avsedda för sfäriska kul- och rullaer. Tabellerna aner passande laer för varje hus, men endast i basutförande. Förtexterna till laertabellerna innehåller hänvisninar till andra utföranden. Den avtabara husöverdelen, som centreras till underdelen enom styrstift, underlättar monterin och underhåll. Överdelarna får inte bytas sinsemellan. Stålaerhus serie SNV SNV-laerhus är uppbyda enlit ett modulsystem. Detta tillåter monterin av laer av skilda diameter- och breddserier. T. ex. kan man i laerhuset SNV160 montera tre olika laer som kan uppta vinkelfel, nämlien sfäriska kullaer och enradia och tvåradia sfäriska rullaer ur 20 laerserier; samtlia laer med samma ytterdiameter av 160 mm. I SNV-husen kan även spårkullaer och delade sfäriska rullaer monteras. Laer ur olika diameterserier med samma ytterdiameter har olika håldiametrar. Detta kombinerat med olika monterinssätt på axeln direktmonterin eller monterin med klämhylsa leder till olika axeldiametrar. Därienom erhålls hos SNV-hus, beroende på det monterade laret, olika distans mellan axel och laerlockets hål. Detta kompenseras enom olika tätninar. I måttabellerna finns för resp. laer anivet tätninar och lock. Väljer man andra laer måste även tätninarna anpassas. SNV-husens väsentliaste fördelar är: Förenklad laerhållnin enom modulprincipen. En husstorlek är lämpli för olika axel-diametrar. Hö belastbarhet. Beroende på driftförhållanden kan tvåläppstätninar, labyrinttätninar, filttätninar eller kombinerade tätninar användas. Specialtätninar på förfråan. Styrlaer erhålls enom två lika breda styrrinar. En ansats på laerhusets fot möjliör ett effektivt stöd om krafter verkar vinkelrätt mot monterinsytan. På laerhuset finns markerinar för olika typer av smörj- och övervakninssystem, olika typer av fastsättninar samt cylindriska eller koniska stift. Mått, material SNV-husens mått motsvarar ISO 113/II samt förutom bredden även DIN 736 till DIN 739. Husen är utbytbara mot äldre SN(E)-laerhus. SNV-laerhusen enlit tabell tillverkas av jutjärn. Hus av sejärn tillverkas på förfråan. Laersäten och laermonterin Laersätet i SNV-husen är bearbetat enlit H7. Laren är förskjutbara och funerar därmed som friående laer. Styrlaer erhålls enom att läa in en styrrin (FRM) på larets båda sidor, varienom laret centreras i laerhusets mitt. SNV-husen är lämplia för monterin av laer direkt på en axel med ansats eller på en klämhylsa. 527 FAG

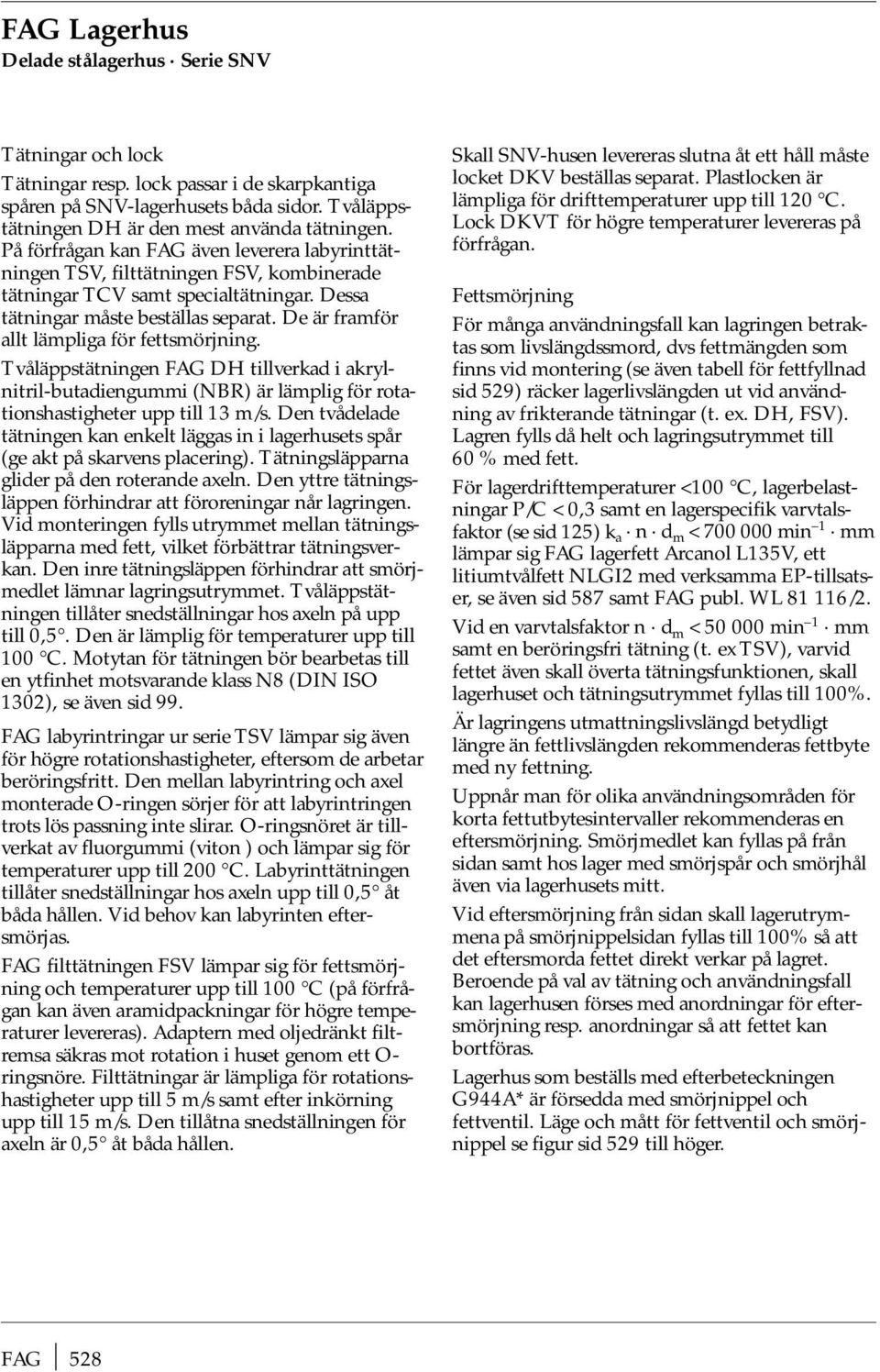

9 FAG Laerhus Delade stålaerhus Serie SNV Tätninar och lock Tätninar resp. lock passar i de skarpkantia spåren på SNV-laerhusets båda sidor. Tvåläppstätninen DH är den mest använda tätninen. På förfråan kan FAG även leverera labyrinttätninen TSV, filttätninen FSV, kombinerade tätninar TCV samt specialtätninar. Dessa tätninar måste beställas separat. De är framför allt lämplia för fettsmörjnin. Tvåläppstätninen FAG DH tillverkad i akrylnitril-butadienummi (NBR) är lämpli för rotationshastiheter upp till 13 m/s. Den tvådelade tätninen kan enkelt läas in i laerhusets spår (e akt på skarvens placerin). Tätninsläpparna lider på den roterande axeln. Den yttre tätninsläppen förhindrar att föroreninar når larinen. Vid monterinen fylls utrymmet mellan tätninsläpparna med fett, vilket förbättrar tätninsverkan. Den inre tätninsläppen förhindrar att smörjmedlet lämnar larinsutrymmet. Tvåläppstätninen tillåter snedställninar hos axeln på upp till 0,5. Den är lämpli för temperaturer upp till 100 C. Motytan för tätninen bör bearbetas till en ytfinhet motsvarande klass N8 (DIN ISO 1302), se även sid 99. FAG labyrintrinar ur serie TSV lämpar si även för höre rotationshastiheter, eftersom de arbetar berörinsfritt. Den mellan labyrintrin och axel monterade O-rinen sörjer för att labyrintrinen trots lös passnin inte slirar. O-rinsnöret är tillverkat av fluorummi (viton ) och lämpar si för temperaturer upp till 200 C. Labyrinttätninen tillåter snedställninar hos axeln upp till 0,5 åt båda hållen. Vid behov kan labyrinten eftersmörjas. FAG filttätninen FSV lämpar si för fettsmörjnin och temperaturer upp till 100 C (på förfråan kan även aramidpackninar för höre temperaturer levereras). Adaptern med oljedränkt filtremsa säkras mot rotation i huset enom ett O- rinsnöre. Filttätninar är lämplia för rotationshastiheter upp till 5 m/s samt efter inkörnin upp till 15 m/s. Den tillåtna snedställninen för axeln är 0,5 åt båda hållen. Skall SNV-husen levereras slutna åt ett håll måste locket DKV beställas separat. Plastlocken är lämplia för drifttemperaturer upp till 120 C. Lock DKVT för höre temperaturer levereras på förfråan. Fettsmörjnin För måna användninsfall kan larinen betraktas som livsländssmord, dvs fettmänden som finns vid monterin (se även tabell för fettfyllnad sid 529) räcker laerlivsländen ut vid användnin av frikterande tätninar (t. ex. DH, FSV). Laren fylls då helt och larinsutrymmet till 60 % med fett. För laerdrifttemperaturer <100 C, laerbelastninar P/C < 0,3 samt en laerspecifik varvtalsfaktor (se si25) k a n d m < min 1 mm lämpar si FAG laerfett Arcanol L135V, ett litiumtvålfett NLGI2 med verksamma EP-tillsatser, se även sid 587 samt FAG publ. WL /2. Vid en varvtalsfaktor n d m < min 1 mm samt en berörinsfri tätnin (t. ex TSV), varvid fettet även skall överta tätninsfunktionen, skall laerhuset och tätninsutrymmet fyllas till 100%. Är larinens utmattninslivsländ betydlit länre än fettlivsländen rekommenderas fettbyte med ny fettnin. Uppnår man för olika användninsområden för korta fettutbytesintervaller rekommenderas en eftersmörjnin. Smörjmedlet kan fyllas på från sidan samt hos laer med smörjspår och smörjhål även via laerhusets mitt. Vid eftersmörjnin från sidan skall laerutrymmena på smörjnippelsidan fyllas till 100% så att det eftersmorda fettet direkt verkar på laret. Beroende på val av tätnin och användninsfall kan laerhusen förses med anordninar för eftersmörjnin resp. anordninar så att fettet kan bortföras. Laerhus som beställs med efterbeteckninen G944A* är försedda med smörjnippel och fettventil. Läe och mått för fettventil och smörjnippel se fiur sid 529 till höer. FAG 528

10 FAG Laerhus Delade stålaerhus Serie SNV Finns fettventil eller en berörinsfri tätnin kan larinen inte översmörjas. Den kortvaria temperaturhöjninen pa knådninsarbetet vid eftersmörjnin kommer efter en kortare tid att stabiliseras enom att det överflödia fettet pressas ur laerutrymmet. Av miljöskäl rekommenderas en måttli eftersmörjninsdoserin. Pa sina ynnsamma eenskaper rekommenderas fetter ur konsistensklass 2 för eftersmörjnin, t. ex. Arcanol L135V och L78V. Rekommendationer för smörjnippelsanslutninshål samt fettventiler Smörjnippel (Exempel) n 3 2 n 3 M10x1 ød Fettventil Rekommenderad fettmänd för oriinalmonterin (laren helfyllda, laerhålrummen fyllda till 60%) för SNV-hus SNV-laerhus för eftersmörjnin (efterbetecknin G944A*, leverans på förfråan) är försedda med smörjnippel och fettventil enlit tabellens rekommendationer. Exempel: utförande G944AA med konisk smörjnippel NIP.DIN71412-AM10x1. Laerhus FAG SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV SNV Fettmmänd Oriinalfettnin Laerhus Anslutnin för Fettventil smörjnippel n 3 D FAG mm mm SNV ,5 SNV SNV SNV SNV085 23, ,5 SNV ,5 SNV SNV110 33, SNV120 35, SNV125 28, SNV ,5 SNV140 40, ,5 SNV150 42, SNV ,5 SNV170 46, SNV180 49, SNV190 49, ,5 SNV200 55, ,5 SNV215 58, SNV SNV ,5 SNV250 65, SNV260 62, SNV270 71, ,5 SNV ,5 SNV ,5 SNV ,5 SNV ,5 SNV ,5 529 FAG

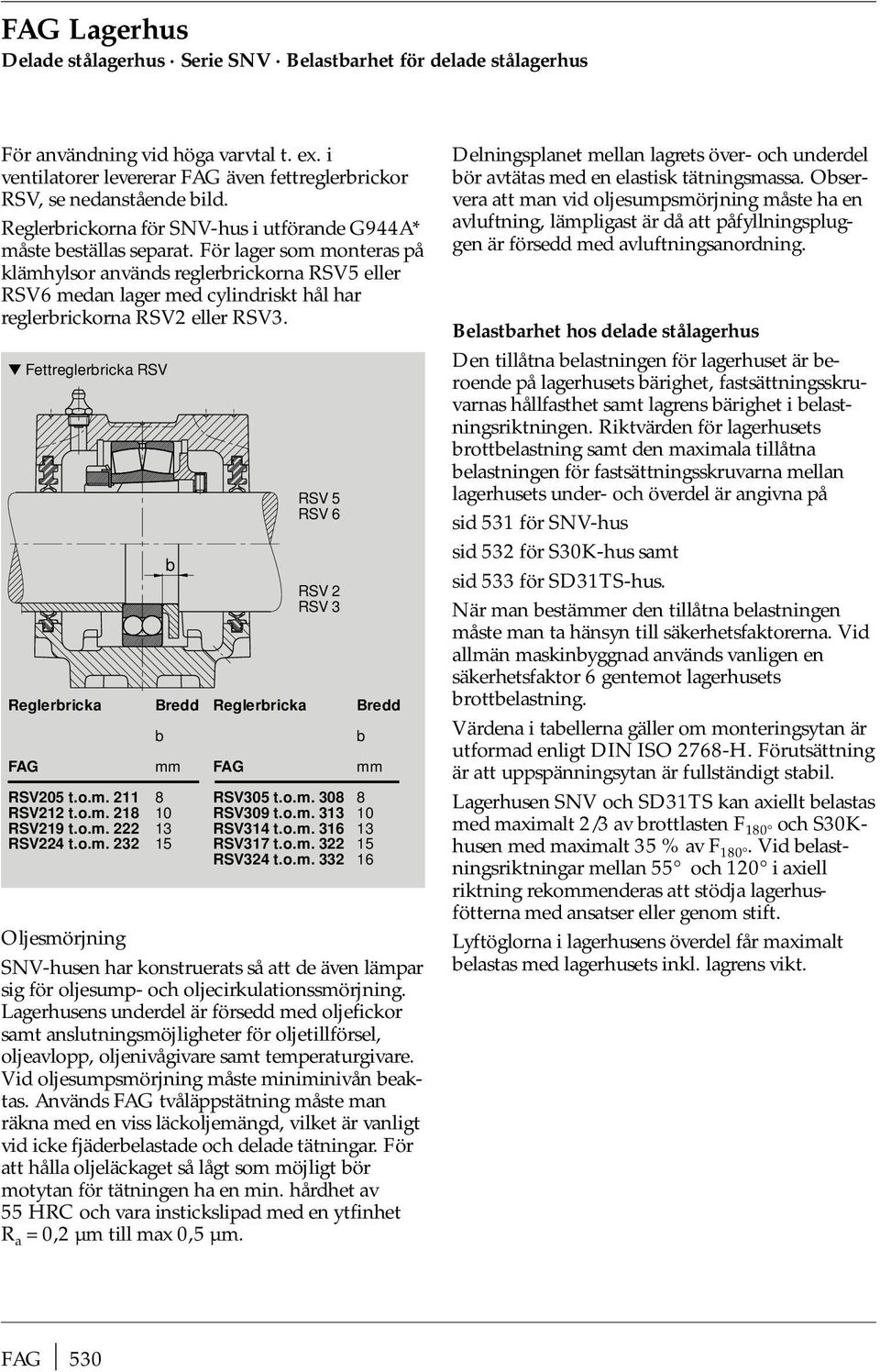

11 FAG Laerhus Delade stålaerhus Serie SNV Belastbarhet för delade stålaerhus För användnin vid höa varvtal t. ex. i ventilatorer levererar FAG även fettrelerbrickor RSV, se nedanstående bild. Relerbrickorna för SNV-hus i utförande G944A* måste beställas separat. För laer som monteras på klämhylsor används relerbrickorna RSV5 eller RSV6 medan laer med cylindriskt hål har relerbrickorna RSV2 eller RSV3. Fettrelerbricka RSV b RSV 5 RSV 6 RSV 2 RSV 3 Relerbricka Bredd Relerbricka Bredd b b FAG mm FAG mm RSV205 t.o.m RSV305 t.o.m RSV212 t.o.m RSV309 t.o.m RSV219 t.o.m RSV314 t.o.m RSV224 t.o.m RSV317 t.o.m RSV324 t.o.m Oljesmörjnin SNV-husen har konstruerats så att de även lämpar si för oljesump- och oljecirkulationssmörjnin. Laerhusens underdel är försedd med oljefickor samt anslutninsmöjliheter för oljetillförsel, oljeavlopp, oljenivåivare samt temperaturivare. Vid oljesumpsmörjnin måste miniminivån beaktas. Används FAG tvåläppstätnin måste man räkna med en viss läckoljemänd, vilket är vanlit vid icke fjäderbelastade och delade tätninar. För att hålla oljeläckaet så låt som möjlit bör motytan för tätninen ha en min. hårdhet av 55 HRC och vara instickslipad med en ytfinhet R a = 0,2 µm till max 0,5 µm. Delninsplanet mellan larets över- och underdel bör avtätas med en elastisk tätninsmassa. Observera att man vid oljesumpsmörjnin måste ha en avluftnin, lämpliast är då att påfyllninspluen är försedd med avluftninsanordnin. Belastbarhet hos delade stålaerhus Den tillåtna belastninen för laerhuset är beroende på laerhusets bärihet, fastsättninsskruvarnas hållfasthet samt larens bärihet i belastninsriktninen. Riktvärden för laerhusets brottbelastnin samt den maximala tillåtna belastninen för fastsättninsskruvarna mellan laerhusets under- och överdel är anivna på sid 531 för SNV-hus sid 532 för S30K-hus samt sid 533 för SD31TS-hus. När man bestämmer den tillåtna belastninen måste man ta hänsyn till säkerhetsfaktorerna. Vid allmän maskinbynad används vanlien en säkerhetsfaktor 6 entemot laerhusets brottbelastnin. Värdena i tabellerna äller om monterinsytan är utformad enlit DIN ISO 2768-H. Förutsättnin är att uppspänninsytan är fullständit stabil. Laerhusen SNV och SD31TS kan axiellt belastas med maximalt 2/3 av brottlasten F 180 och S30Khusen med maximalt 35 % av F 180. Vid belastninsriktninar mellan 55 och 120 i axiell riktnin rekommenderas att stödja laerhusfötterna med ansatser eller enom stift. Lyftölorna i laerhusens överdel får maximalt belastas med laerhusets inkl. larens vikt. FAG 530

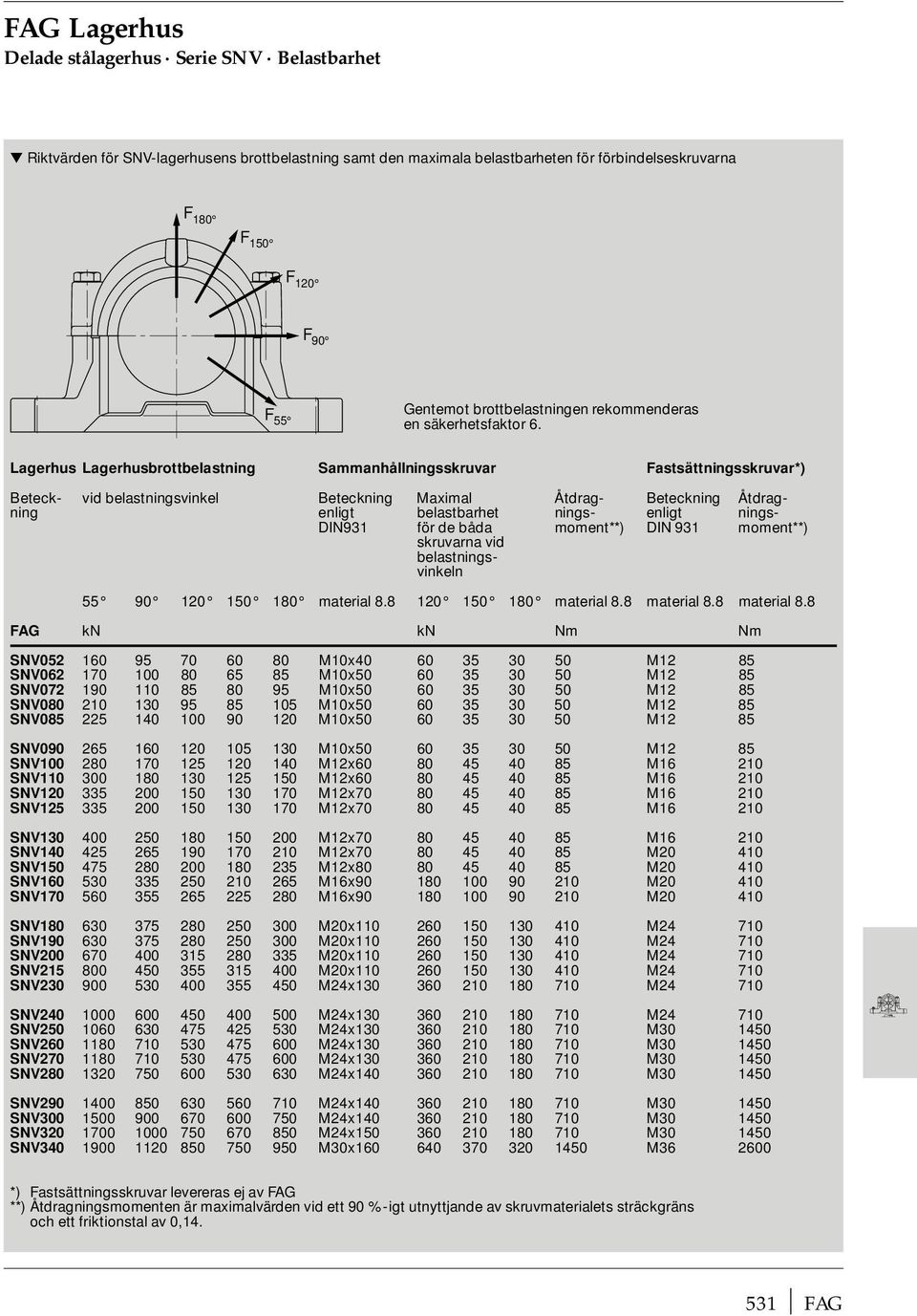

12 FAG Laerhus Delade stålaerhus Serie SNV Belastbarhet Riktvärden för SNV-laerhusens brottbelastnin samt den maximala belastbarheten för förbindelseskruvarna F 180 F 150 F 120 F 90 F 55 Gentemot brottbelastninen rekommenderas en säkerhetsfaktor 6. Laerhus Laerhusbrottbelastnin Sammanhållninsskruvar Fastsättninsskruvar*) Beteck- vid belastninsvinkel Betecknin Maximal Åtdra- Betecknin Åtdranin enlit belastbarhet nins- enlit nins- DIN931 för de båda moment**) DIN 931 moment**) skruvarna vid belastninsvinkeln material material 8.8 material 8.8 material 8.8 FAG kn kn Nm Nm SNV M10x M12 85 SNV M10x M12 85 SNV M10x M12 85 SNV M10x M12 85 SNV M10x M12 85 SNV M10x M12 85 SNV M12x M SNV M12x M SNV M12x M SNV M12x M SNV M12x M SNV M12x M SNV M12x M SNV M16x M SNV M16x M SNV M20x M SNV M20x M SNV M20x M SNV M20x M SNV M24x M SNV M24x M SNV M24x M SNV M24x M SNV M24x M SNV M24x M SNV M24x M SNV M24x M SNV M24x M SNV M30x M *) Fastsättninsskruvar levereras ej av FAG **) Åtdraninsmomenten är maximalvärden vid ett 90 %-it utnyttjande av skruvmaterialets sträckräns och ett friktionstal av 0, FAG

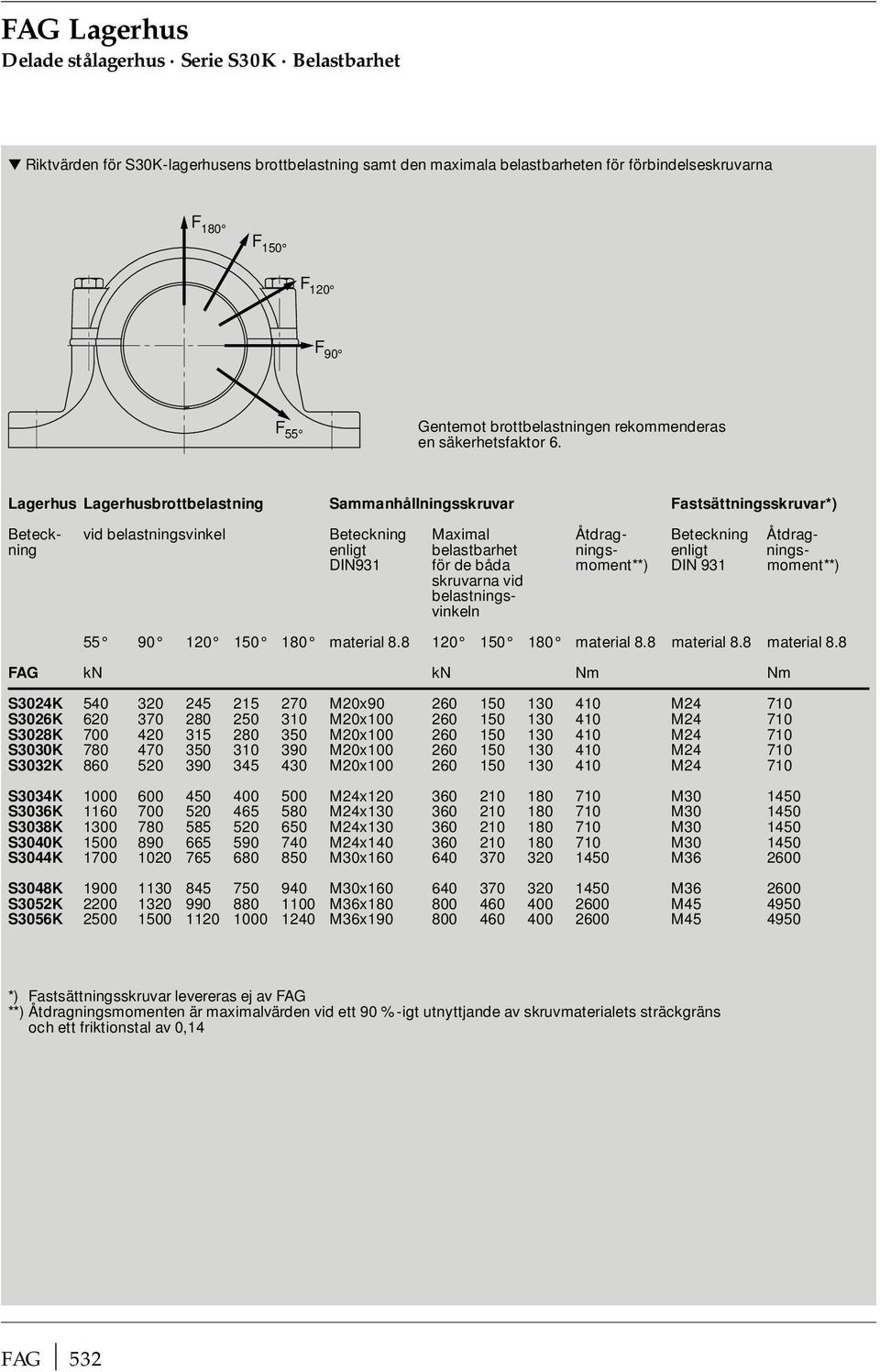

13 F 180 F 150 FAG Laerhus Delade stålaerhus Serie S30K Belastbarhet Riktvärden för S30K-laerhusens brottbelastnin samt den maximala belastbarheten för förbindelseskruvarna F 120 F 90 F 55 Gentemot brottbelastninen rekommenderas en säkerhetsfaktor 6. Laerhus Laerhusbrottbelastnin Sammanhållninsskruvar Fastsättninsskruvar*) Beteck- vid belastninsvinkel Betecknin Maximal Åtdra- Betecknin Åtdranin enlit belastbarhet nins- enlit nins- DIN931 för de båda moment**) DIN 931 moment**) skruvarna vid belastninsvinkeln material material 8.8 material 8.8 material 8.8 FAG kn kn Nm Nm S3024K M20x M S3026K M20x M S3028K M20x M S3030K M20x M S3032K M20x M S3034K M24x M S3036K M24x M S3038K M24x M S3040K M24x M S3044K M30x M S3048K M30x M S3052K M36x M S3056K M36x M *) Fastsättninsskruvar levereras ej av FAG **) Åtdraninsmomenten är maximalvärden vid ett 90 %-it utnyttjande av skruvmaterialets sträckräns och ett friktionstal av 0,14 FAG 532

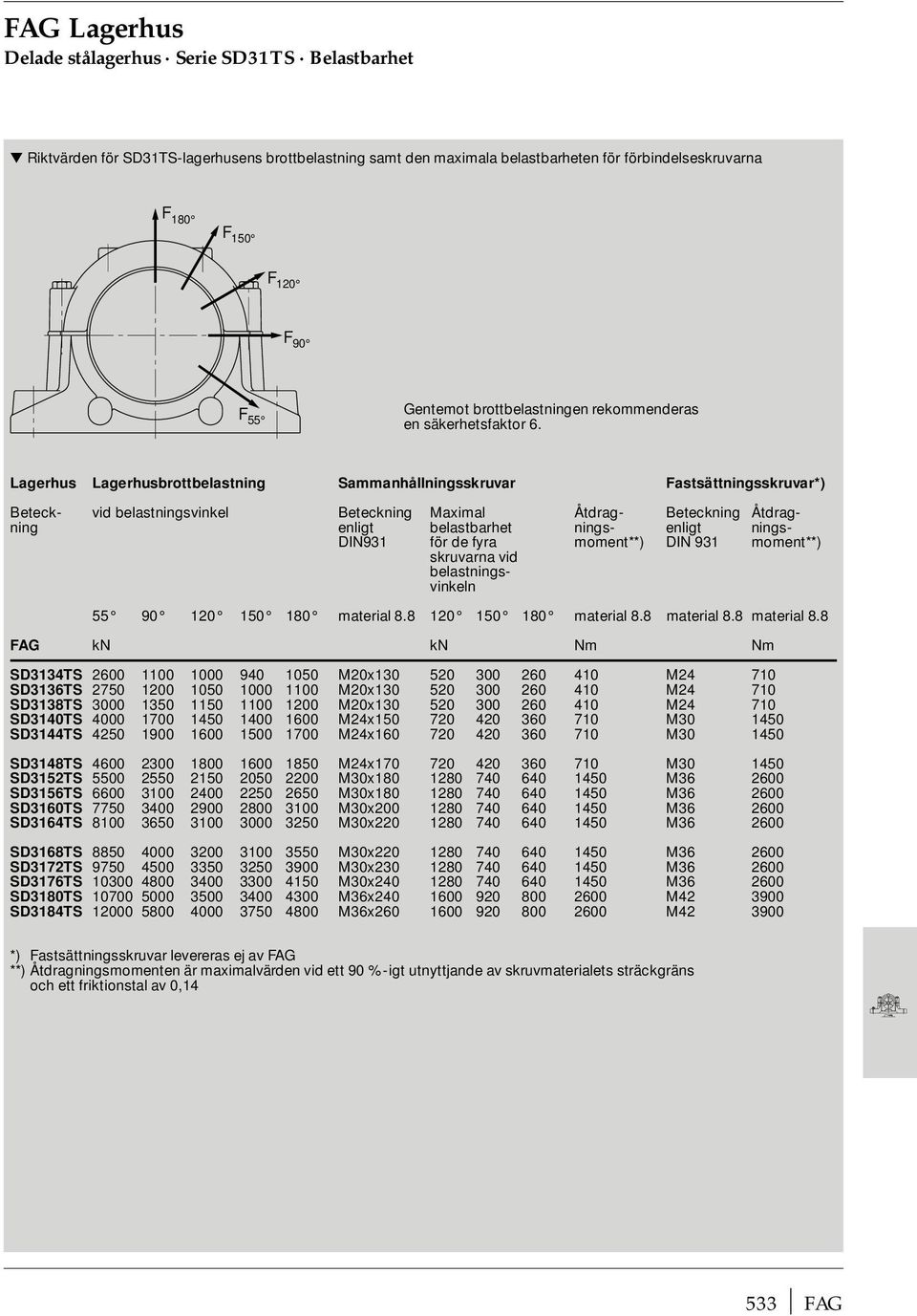

14 F 180 F 150 FAG Laerhus Delade stålaerhus Serie SD31TS Belastbarhet Riktvärden för SD31TS-laerhusens brottbelastnin samt den maximala belastbarheten för förbindelseskruvarna F 120 F 90 F 55 Gentemot brottbelastninen rekommenderas en säkerhetsfaktor 6. Laerhus Laerhusbrottbelastnin Sammanhållninsskruvar Fastsättninsskruvar*) Beteck- vid belastninsvinkel Betecknin Maximal Åtdra- Betecknin Åtdranin enlit belastbarhet nins- enlit nins- DIN931 för de fyra moment**) DIN 931 moment**) skruvarna vid belastninsvinkeln material material 8.8 material 8.8 material 8.8 FAG kn kn Nm Nm SD3134TS M20x M SD3136TS M20x M SD3138TS M20x M SD3140TS M24x M SD3144TS M24x M SD3148TS M24x M SD3152TS M30x M SD3156TS M30x M SD3160TS M30x M SD3164TS M30x M SD3168TS M30x M SD3172TS M30x M SD3176TS M30x M SD3180TS M36x M SD3184TS M36x M *) Fastsättninsskruvar levereras ej av FAG **) Åtdraninsmomenten är maximalvärden vid ett 90 %-it utnyttjande av skruvmaterialets sträckräns och ett friktionstal av 0, FAG

15 FAG Laerhus Delade stålaerhus Serie S30K Serie SD31TS Stålaerhus serie S30K för sfäriska rullaer serie 230K med koniskt hål och klämhylsa De mindre husen inkl. S3040K levereras som friående laerhus, dvs styrlaer erhålls enom att läa in en styrrin. Styrrinar måste beställas separat. Laerhus slutna åt ett håll upp till storlek S3040K har ett ändlock av polyamid som monteras i filtrinspåret. Detta lock måste beställas separat. De större laerhusen tillverkas som friående laerhus (utförande L) eller styrlaerhus (utförande F). Ändlaerhus måste beställas i utförande A. Locket består då av stål. Laerhus i utförande B är avsedda för enomående axlar. Laerhusen är avtätade med filtremsor. Filtremsorna tillåter snedställninar av upp till 0,5 åt båda hållen. Hus ur serie S30K kan eftersmörjas via laerhusets mittpunkt. Fr.o.m. storlek S3034K är husen försedda med en öleskruv som kan belastas med maximalt laerhusets vikt inkl. laer. Belastbarhet se även sid 530 och 532. Axiell belastbarhet max. 35 % av F 180. Stålaerhus serie SD31TS för sfäriska rullaer serie 231K med koniskt hål och klämhylsa Dessa laerhus är avsedda för höt belastade laer. Laren monteras med klämhylsa på axeln. Fr.o.m. SD3144TS levereras husen i styrlaer (F) eller i friående laerutförande (L). Mindre hus är utformade som friående laerhus. Styrlaerhus erhålls enom att läa in styrrinar på larets båda sidor. Styrrinarna måste beställas separat. Laerhusen är avsedda för fettsmörjnin och kan eftersmörjas via en smörjnippel. För ombynad till oljesmörjnin har såväl översom underdel markerinar för nödvändia anslutninar. Tätninen består av en tredelad labyrint. Labyrinttätninar tillåter en snedställnin hos axeln av upp till 0,25 åt båda hållen. Ändlaerhus (utförande A) levereras med ett stållock. Öleskruvarna i laerhusens överdel får belastas med maximalt laerhusets vikt inkl. laer. Belastbarhet se även sid 530 och 533. Axiell belastbarhet max. 2/3 av F 180. Rekommenderad fettmänd vid oriinalmonterin (laerhuset till 60 %, laret helfyllt) hos S30K-hus Laerhus Fettmänd Oriinalfettnin FAG k S3024K 0,39 S3026K 0,56 S3028K 0,63 S3030K 0,73 S3032K 0,97 S3034K 1,1 S3036K 1,3 S3038K 1,3 S3040K 2 S3044K 2,7 S3048K 2,7 S3052K 3,7 S3056K 4,2 Rekommenderad fettmänd vid oriinalmonterin (laerhuset till 60 %, laret helfyllt) hos SD31TS-hus Laerhus Fettmänd Oriinalfettnin FAG k SD3134TS 1,7 SD3136TS 2,1 SD3138TS 2,8 SD3140TS 3,6 SD3144TS 4,2 SD3148TS 5,2 SD3152TS 6,7 SD3156TS 7 SD3160TS 10 SD3164TS 12 SD3168TS 18 SD3172TS 18 SD3176TS 23 SD3180TS 23 SD3184TS 32 FAG 534

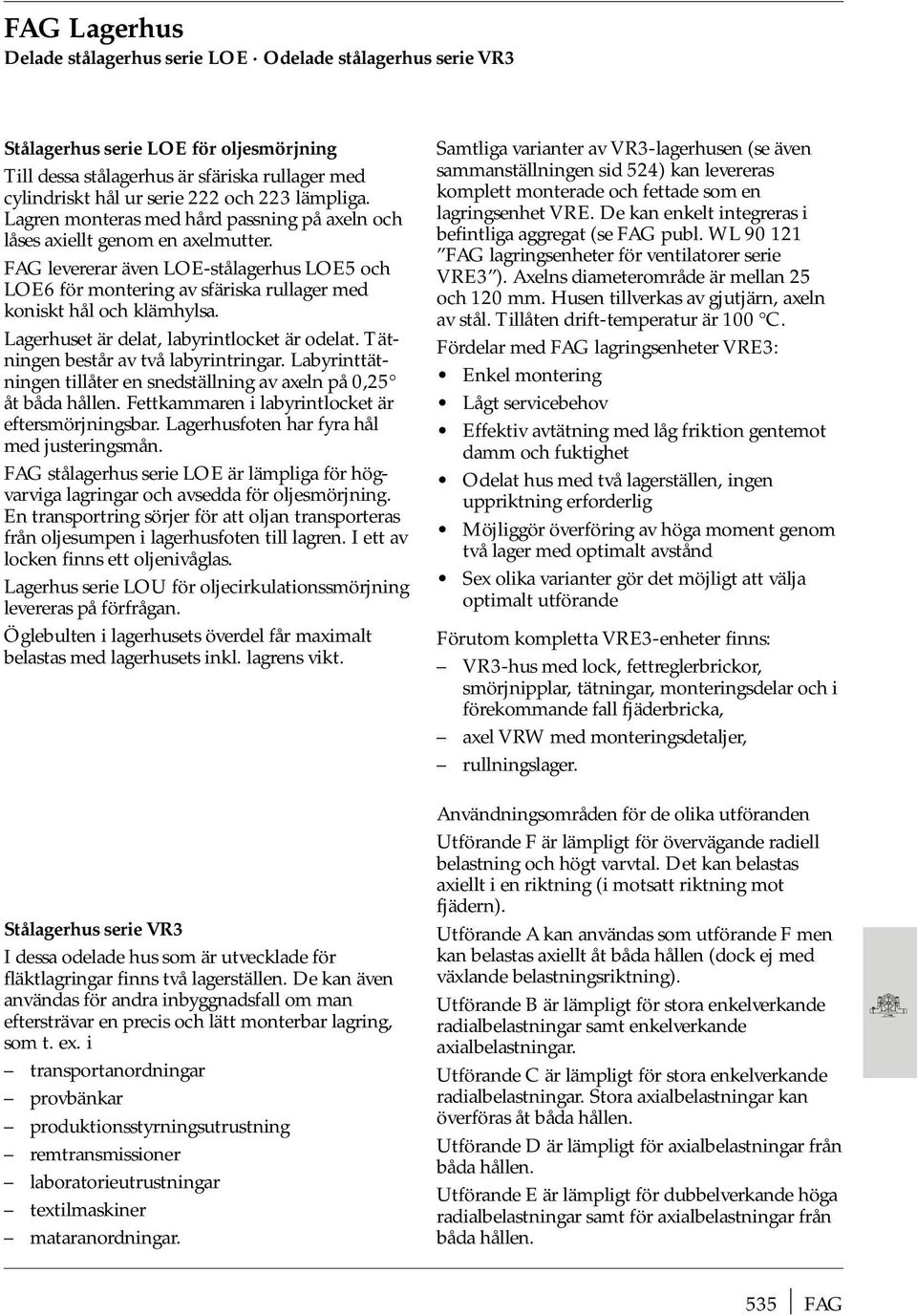

16 FAG Laerhus Delade stålaerhus serie LOE Odelade stålaerhus serie VR3 Stålaerhus serie LOE för oljesmörjnin Till dessa stålaerhus är sfäriska rullaer med cylindriskt hål ur serie 222 och 223 lämplia. Laren monteras med hård passnin på axeln och låses axiellt enom en axelmutter. FAG levererar även LOE-stålaerhus LOE5 och LOE6 för monterin av sfäriska rullaer med koniskt hål och klämhylsa. Laerhuset är delat, labyrintlocket är odelat. Tätninen består av två labyrintrinar. Labyrinttätninen tillåter en snedställnin av axeln på 0,25 åt båda hållen. Fettkammaren i labyrintlocket är eftersmörjninsbar. Laerhusfoten har fyra hål med justerinsmån. FAG stålaerhus serie LOE är lämplia för hövarvia larinar och avsedda för oljesmörjnin. En transportrin sörjer för att oljan transporteras från oljesumpen i laerhusfoten till laren. I ett av locken finns ett oljenivålas. Laerhus serie LOU för oljecirkulationssmörjnin levereras på förfråan. Ölebulten i laerhusets överdel får maximalt belastas med laerhusets inkl. larens vikt. Stålaerhus serie VR3 I dessa odelade hus som är utvecklade för fläktlarinar finns två laerställen. De kan även användas för andra inbynadsfall om man eftersträvar en precis och lätt monterbar larin, som t. ex. i transportanordninar provbänkar produktionsstyrninsutrustnin remtransmissioner laboratorieutrustninar textilmaskiner mataranordninar. Samtlia varianter av VR3-laerhusen (se även sammanställninen sid 524) kan levereras komplett monterade och fettade som en larinsenhet VRE. De kan enkelt intereras i befintlia areat (se FAG publ. WL FAG larinsenheter för ventilatorer serie VRE3 ). Axelns diameterområde är mellan 25 och 120 mm. Husen tillverkas av jutjärn, axeln av stål. Tillåten drift-temperatur är 100 C. Fördelar med FAG larinsenheter VRE3: Enkel monterin Låt servicebehov Effektiv avtätnin med lå friktion entemot damm och fuktihet Odelat hus med två laerställen, inen uppriktnin erforderli Möjliör överförin av höa moment enom två laer med optimalt avstånd Sex olika varianter ör det möjlit att välja optimalt utförande Förutom kompletta VRE3-enheter finns: VR3-hus med lock, fettrelerbrickor, smörjnipplar, tätninar, monterinsdelar och i förekommande fall fjäderbricka, axel VRW med monterinsdetaljer, rullninslaer. Användninsområden för de olika utföranden Utförande F är lämplit för överväande radiell belastnin och höt varvtal. Det kan belastas axiellt i en riktnin (i motsatt riktnin mot fjädern). Utförande A kan användas som utförande F men kan belastas axiellt åt båda hållen (dock ej med växlande belastninsriktnin). Utförande B är lämplit för stora enkelverkande radialbelastninar samt enkelverkande axialbelastninar. Utförande C är lämplit för stora enkelverkande radialbelastninar. Stora axialbelastninar kan överföras åt båda hållen. Utförande D är lämplit för axialbelastninar från båda hållen. Utförande E är lämplit för dubbelverkande höa radialbelastninar samt för axialbelastninar från båda hållen. 535 FAG

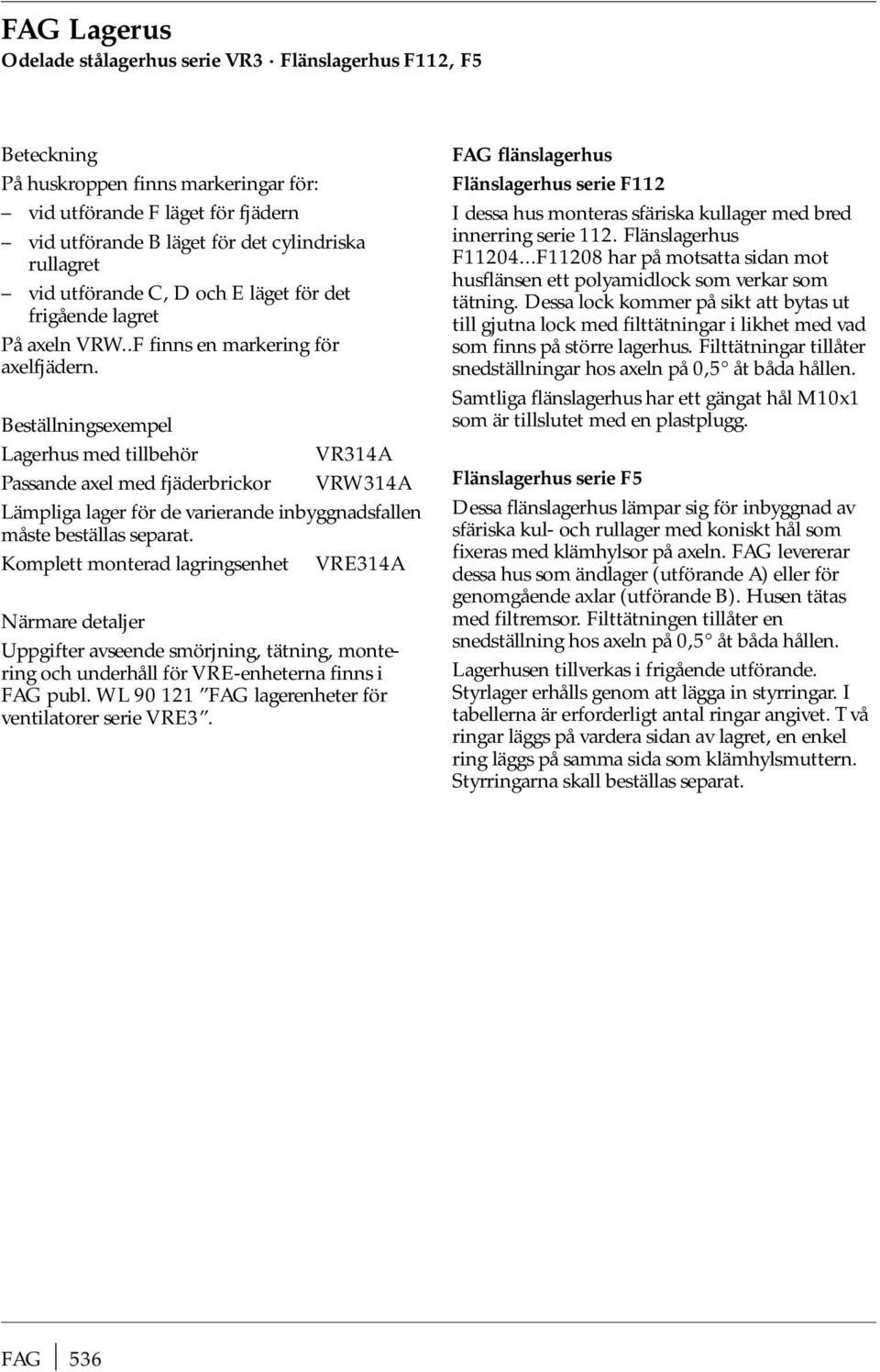

17 FAG Laerus Odelade stålaerhus serie VR3 Flänslaerhus F112, F5 Betecknin På huskroppen finns markerinar för: vid utförande F läet för fjädern vid utförande B läet för det cylindriska rullaret vid utförande C, D och E läet för det friående laret På axeln VRW..F finns en markerin för axelfjädern. Beställninsexempel Laerhus med tillbehör VR314A Passande axel med fjäderbrickor VRW314A Lämplia laer för de varierande inbynadsfallen måste beställas separat. Komplett monterad larinsenhet VRE314A Närmare detaljer Uppifter avseende smörjnin, tätnin, monterin och underhåll för VRE-enheterna finns i FAG publ. WL FAG laerenheter för ventilatorer serie VRE3. FAG flänslaerhus Flänslaerhus serie F112 I dessa hus monteras sfäriska kullaer med bred innerrin serie 112. Flänslaerhus F F11208 har på motsatta sidan mot husflänsen ett polyamidlock som verkar som tätnin. Dessa lock kommer på sikt att bytas ut till jutna lock med filttätninar i likhet med vad som finns på större laerhus. Filttätninar tillåter snedställninar hos axeln på 0,5 åt båda hållen. Samtlia flänslaerhus har ett änat hål M10x1 som är tillslutet med en plastplu. Flänslaerhus serie F5 Dessa flänslaerhus lämpar si för inbynad av sfäriska kul- och rullaer med koniskt hål som fixeras med klämhylsor på axeln. FAG levererar dessa hus som ändlaer (utförande A) eller för enomående axlar (utförande B). Husen tätas med filtremsor. Filttätninen tillåter en snedställnin hos axeln på 0,5 åt båda hållen. Laerhusen tillverkas i friående utförande. Styrlaer erhålls enom att läa in styrrinar. I tabellerna är erforderlit antal rinar anivet. Två rinar läs på vardera sidan av laret, en enkel rin läs på samma sida som klämhylsmuttern. Styrrinarna skall beställas separat. FAG 536

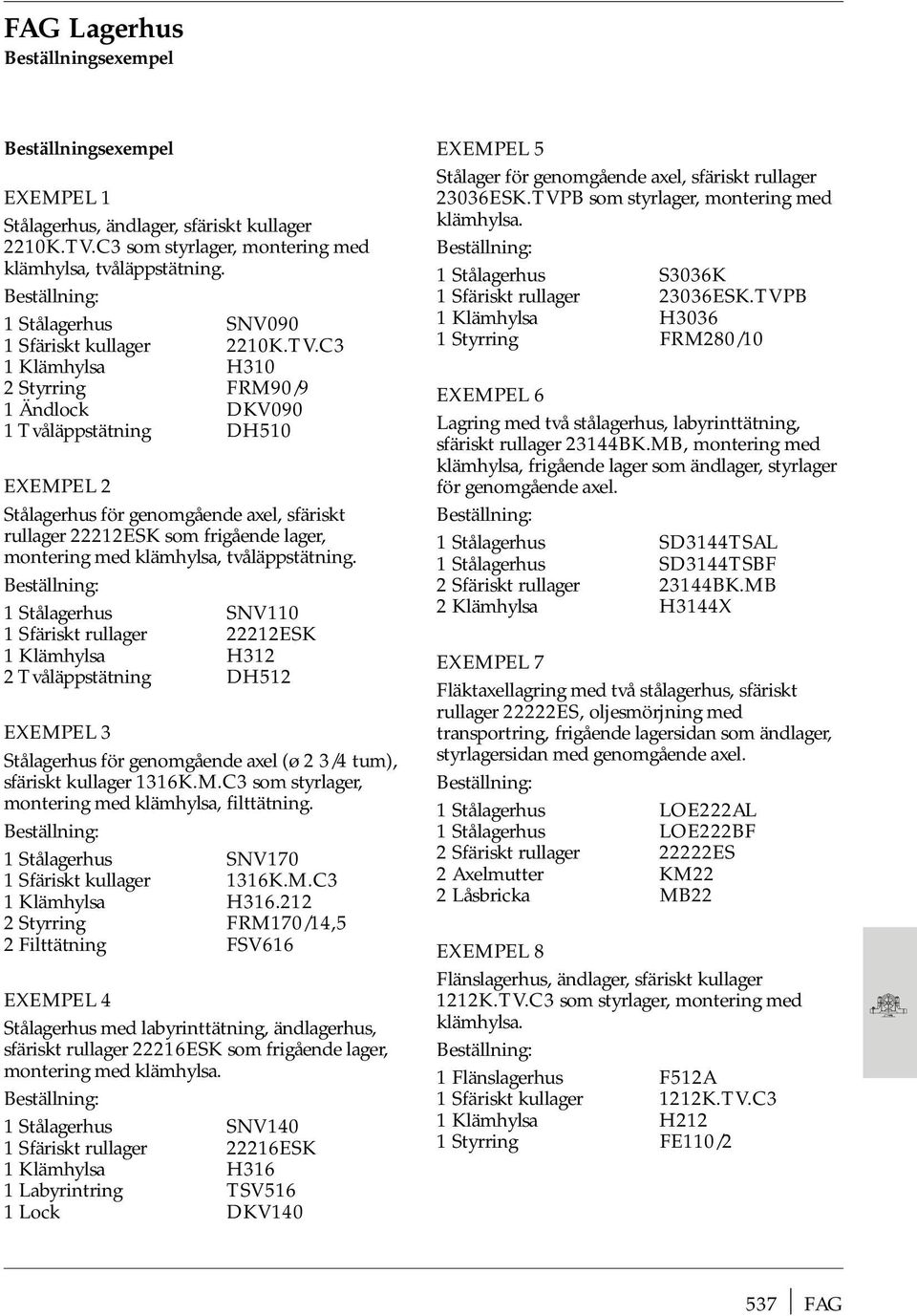

18 FAG Laerhus Beställninsexempel Beställninsexempel EXEMPEL 1 Stålaerhus, ändlaer, sfäriskt kullaer 2210K.TV.C3 som styrlaer, monterin med klämhylsa, tvåläppstätnin. Beställnin: 1 Stålaerhus SNV090 1 Sfäriskt kullaer 2210K.TV.C3 1 Klämhylsa H310 2 Styrrin FRM90/9 1 Ändlock DKV090 1 Tvåläppstätnin DH510 EXEMPEL 2 Stålaerhus för enomående axel, sfäriskt rullaer 22212ESK som friående laer, monterin med klämhylsa, tvåläppstätnin. Beställnin: 1 Stålaerhus SNV110 1 Sfäriskt rullaer 22212ESK 1 Klämhylsa H312 2 Tvåläppstätnin DH512 EXEMPEL 3 Stålaerhus för enomående axel (ø 2 3/4 tum), sfäriskt kullaer 1316K.M.C3 som styrlaer, monterin med klämhylsa, filttätnin. Beställnin: 1 Stålaerhus SNV170 1 Sfäriskt kullaer 1316K.M.C3 1 Klämhylsa H Styrrin FRM170/14,5 2 Filttätnin FSV616 EXEMPEL 4 Stålaerhus med labyrinttätnin, ändlaerhus, sfäriskt rullaer 22216ESK som friående laer, monterin med klämhylsa. Beställnin: 1 Stålaerhus SNV140 1 Sfäriskt rullaer 22216ESK 1 Klämhylsa H316 1 Labyrintrin TSV516 1 Lock DKV140 EXEMPEL 5 Stålaer för enomående axel, sfäriskt rullaer 23036ESK.TVPB som styrlaer, monterin med klämhylsa. Beställnin: 1 Stålaerhus S3036K 1 Sfäriskt rullaer 23036ESK.TVPB 1 Klämhylsa H Styrrin FRM280/10 EXEMPEL 6 Larin med två stålaerhus, labyrinttätnin, sfäriskt rullaer 23144BK.MB, monterin med klämhylsa, friående laer som ändlaer, styrlaer för enomående axel. Beställnin: 1 Stålaerhus SD3144TSAL 1 Stålaerhus SD3144TSBF 2 Sfäriskt rullaer 23144BK.MB 2 Klämhylsa H3144X EXEMPEL 7 Fläktaxellarin med två stålaerhus, sfäriskt rullaer 22222ES, oljesmörjnin med transportrin, friående laersidan som ändlaer, styrlaersidan med enomående axel. Beställnin: 1 Stålaerhus LOE222AL 1 Stålaerhus LOE222BF 2 Sfäriskt rullaer 22222ES 2 Axelmutter KM22 2 Låsbricka MB22 EXEMPEL 8 Flänslaerhus, ändlaer, sfäriskt kullaer 1212K.TV.C3 som styrlaer, monterin med klämhylsa. Beställnin: 1 Flänslaerhus F512A 1 Sfäriskt kullaer 1212K.TV.C3 1 Klämhylsa H212 1 Styrrin FE110/2 537 FAG

19 FAG Stålaerhus Delade Serie SNV för laer med koniskt hål och klämhylsa m v b u h 1 h s c a Axel Mått Massa a b c L h h 1 m w 1 s u v Hus mm in mm mm in mm k M12 1 / , M12 1 / ,3 13 / M12 1 / , M12 1 / ,3 15 / M12 1 / , M12 1 / , M12 1 / , M12 1 / , M12 1 / M12 1 / , M12 1 / , M12 1 / / M12 1 / M12 1 / M12 1 / M12 1 / M12 1 / , M12 1 / ,9 1 3 / M12 1 / M12 1 / M12 1 / , M12 1 / ,9 1 1 / M12 1 / , M12 1 / ,9 1 3 / M12 1 / , M12 1 / , M12 1 / , M12 1 / , M12 1 / , M12 1 / ,1 FAG 538

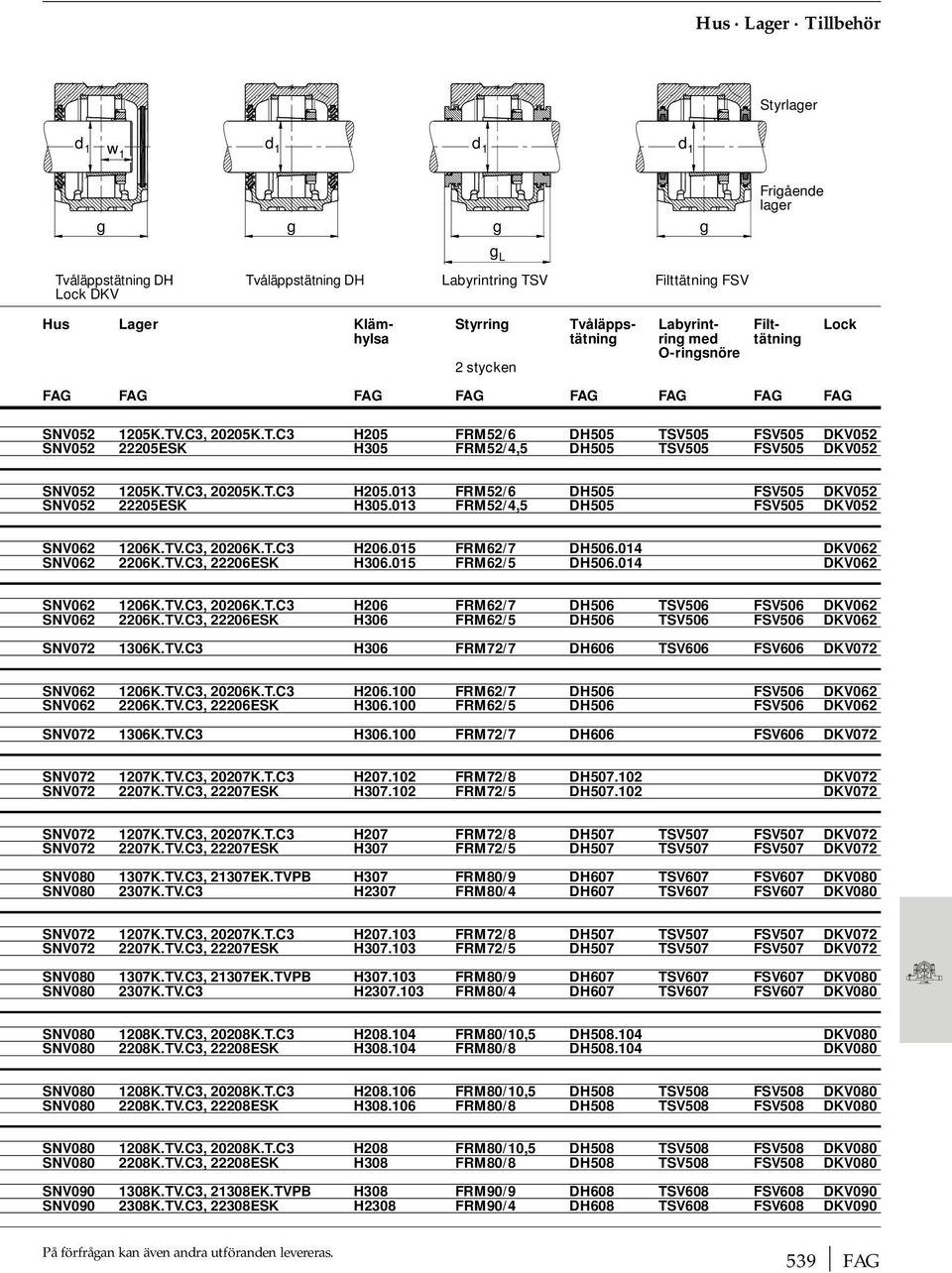

20 Hus Laer Tillbehör Styrlaer w1 Friående laer L Tvåläppstätnin DH Tvåläppstätnin DH Labyrintrin TSV Filttätnin FSV Lock DKV Hus Laer Kläm- Styrrin Tvåläpps- Labyrint- Filt- Lock hylsa tätnin rin med tätnin O-rinsnöre 2 stycken FAG FAG FAG FAG FAG FAG FAG FAG SNV K.TV.C3, 20205K.T.C3 H205 FRM52/6 DH505 TSV505 FSV505 DKV052 SNV ESK H305 FRM52/4,5 DH505 TSV505 FSV505 DKV052 SNV K.TV.C3, 20205K.T.C3 H FRM52/6 DH505 FSV505 DKV052 SNV ESK H FRM52/4,5 DH505 FSV505 DKV052 SNV K.TV.C3, 20206K.T.C3 H FRM62/7 DH DKV062 SNV K.TV.C3, 22206ESK H FRM62/5 DH DKV062 SNV K.TV.C3, 20206K.T.C3 H206 FRM62/7 DH506 TSV506 FSV506 DKV062 SNV K.TV.C3, 22206ESK H306 FRM62/5 DH506 TSV506 FSV506 DKV062 SNV K.TV.C3 H306 FRM72/7 DH606 TSV606 FSV606 DKV072 SNV K.TV.C3, 20206K.T.C3 H FRM62/7 DH506 FSV506 DKV062 SNV K.TV.C3, 22206ESK H FRM62/5 DH506 FSV506 DKV062 SNV K.TV.C3 H FRM72/7 DH606 FSV606 DKV072 SNV K.TV.C3, 20207K.T.C3 H FRM72/8 DH DKV072 SNV K.TV.C3, 22207ESK H FRM72/5 DH DKV072 SNV K.TV.C3, 20207K.T.C3 H207 FRM72/8 DH507 TSV507 FSV507 DKV072 SNV K.TV.C3, 22207ESK H307 FRM72/5 DH507 TSV507 FSV507 DKV072 SNV K.TV.C3, 21307EK.TVPB H307 FRM80/9 DH607 TSV607 FSV607 DKV080 SNV K.TV.C3 H2307 FRM80/4 DH607 TSV607 FSV607 DKV080 SNV K.TV.C3, 20207K.T.C3 H FRM72/8 DH507 TSV507 FSV507 DKV072 SNV K.TV.C3, 22207ESK H FRM72/5 DH507 TSV507 FSV507 DKV072 SNV K.TV.C3, 21307EK.TVPB H FRM80/9 DH607 TSV607 FSV607 DKV080 SNV K.TV.C3 H FRM80/4 DH607 TSV607 FSV607 DKV080 SNV K.TV.C3, 20208K.T.C3 H FRM80/10,5 DH DKV080 SNV K.TV.C3, 22208ESK H FRM80/8 DH DKV080 SNV K.TV.C3, 20208K.T.C3 H FRM80/10,5 DH508 TSV508 FSV508 DKV080 SNV K.TV.C3, 22208ESK H FRM80/8 DH508 TSV508 FSV508 DKV080 SNV K.TV.C3, 20208K.T.C3 H208 FRM80/10,5 DH508 TSV508 FSV508 DKV080 SNV K.TV.C3, 22208ESK H308 FRM80/8 DH508 TSV508 FSV508 DKV080 SNV K.TV.C3, 21308EK.TVPB H308 FRM90/9 DH608 TSV608 FSV608 DKV090 SNV K.TV.C3, 22308ESK H2308 FRM90/4 DH608 TSV608 FSV608 DKV090 På förfråan kan även andra utföranden levereras. 539 FAG

21 FAG Stålaerhus Delade Serie SNV för laer med koniskt hål och klämhylsa m v b u h 1 h s c a Axel Mått Massa a b c L h h 1 m w 1 s u v Hus mm in mm mm in mm k 1 1 / M12 1 / , M12 1 / , M16 5 / , M16 5 / , M12 1 / , M12 1 / , M16 5 / , M16 5 / , / M16 5 / , M16 5 / ,9 1 3 / M12 1 / , M12 1 / , M16 5 / , M16 5 / , M12 1 / , M12 1 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / , M16 5 / ,8 FAG 540

22 Hus Laer Tillbehör Styrlaer w1 L Friående laer Tvåläppstätnin DH Tvåläppstätnin DH Labyrintrin TSV Filttätnin FSV Lock DKV Hus Laer Kläm- Styrrin Tvåläpps- Labyrint- Filt- Lock hylsa tätnin rin med tätnin O-rinsnöre 2 stycken FAG FAG FAG FAG FAG FAG FAG FAG SNV K.TV.C3, 20209K.T.C3 H FRM85/6 DH DKV085 SNV K.TV.C3, 22209ESK H FRM85/4 DH DKV085 SNV K.TV.C3, 21309EK.TVPB H FRM100/9,5 DH DKV100 SNV K.TV.C3, 22309ESK H FRM100/4 DH DKV100 SNV K.TV.C3, 20209K.T.C3 H209 FRM85/6 DH509 TSV509 FSV509 DKV085 SNV K.TV.C3, 22209ESK H309 FRM85/4 DH509 TSV509 FSV509 DKV085 SNV K.TV.C3, 21309EK.TVPB H309 FRM100/9,5 DH609 TSV609 FSV609 DKV100 SNV K.TV.C3, 22309ESK H2309 FRM100/4 DH609 TSV609 FSV609 DKV100 SNV K.TV.C3, 21310EK.TVPB H FRM110/10,5 DH DKV110 SNV K.TV.C3, 22310ESK H FRM110/4 DH DKV110 SNV K.TV.C3, 20210K.T.C3 H FRM90/10,5 DH510 FSV510 DKV090 SNV K.TV.C3, 22210ESK H FRM90/9 DH510 FSV510 DKV090 SNV K.TV.C3, 21310EK.TVPB H FRM110/10,5 DH610 FSV610 DKV110 SNV K.TV.C3, 22310ESK H FRM110/4 DH610 FSV610 DKV110 SNV K.TV.C3, 20210K.T.C3 H210 FRM90/10,5 DH510 TSV510 FSV510 DKV090 SNV K.TV.C3, 22210ESK H310 FRM90/9 DH510 TSV510 FSV510 DKV090 SNV K.TV.C3, 21310EK.TVPB H310 FRM110/10,5 DH610 TSV610 FSV610 DKV110 SNV K.TV.C3, 22310ESK H2310 FRM110/4 DH610 TSV610 FSV610 DKV110 SNV K.TV.C3, 20211K.T.C3 H211 FRM100/11,5 DH511 TSV511 FSV511 DKV100 SNV K.TV.C3, 22211ESK H311 FRM100/9,5 DH511 TSV511 FSV511 DKV100 SNV K.TV.C3, 20311K.T.C3 H311 FRM120/11 DH611 TSV611 FSV611 DKV120 SNV EK.TVPB H311 FRM120/11 DH611 TSV611 FSV611 DKV120 SNV K.TV.C3, 22311ESK H2311 FRM120/4 DH611 TSV611 FSV611 DKV120 SNV K.TV.C3, 20211K.T.C3 H FRM100/11,5 DH511 FSV511 DKV100 SNV K.TV.C3, 22211ESK H FRM100/9,5 DH511 FSV511 DKV100 SNV K.TV.C3, 20311K.T.C3 H FRM120/11 DH611 FSV611 DKV120 SNV EK.TVPB H FRM120/11 DH611 FSV611 DKV120 SNV K.TV.C3, 22311ESK H FRM120/4 DH611 FSV611 DKV120 SNV K.TV.C3, 20212K.T.C3 H212 FRM110/13 DH512 TSV512 FSV512 DKV110 SNV K.TV.C3, 22212ESK H312 FRM110/10 DH512 TSV512 FSV512 DKV110 SNV K.TV.C3, 20312K.T.C3 H312 FRM130/12,5 DH612 TSV612 FSV612 DKV130 SNV EK.TVPB H312 FRM130/12,5 DH612 TSV612 FSV612 DKV130 SNV K.TV.C3, 22312ESK H2312 FRM130/5 DH612 TSV612 FSV612 DKV130 På förfråan kan även andra utföranden levereras. 541 FAG

23 FAG Stålaerhus Delade Serie SNV för laer med koniskt hål och klämhylsa m v b u h 1 h s c a Axel Mått Massa a b c L h h 1 m w 1 s u v Hus mm in mm mm in mm k 2 1 / M16 5 / , M16 5 / , , M20 3 / , , M20 3 / , , M20 3 / , M16 5 / , M16 5 / , , M20 3 / , , M20 3 / , , M20 3 / ,3 2 3 / M16 5 / , M16 5 / ,1 2 1 / M16 5 / , M16 5 / , M16 5 / , M16 5 / , , M20 3 / , , M20 3 / ,8 2 3 / , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , / , M20 3 / , , M20 3 / , , M24 7 / , M24 7 / , M20 3 / , , M20 3 / ,9 FAG 542

24 Hus Laer Tillbehör Styrlaer w1 L Friående laer Tvåläppstätnin DH Tvåläppstätnin DH Labyrintrin TSV Filttätnin FSV Lock DKV Hus Laer Kläm- Styrrin Tvåläpps- Labyrint- Filt- Lock hylsa tätnin rin med tätnin O-rinsnöre 2 stycken FAG FAG FAG FAG FAG FAG FAG FAG SNV K.TV.C3, 20213K.T.C3 H FRM120/14 DH DKV120 SNV K.TV.C3, 22213ESK H FRM120/10 DH DKV120 SNV K.TV.C3, 20313K.MB.C3 H FRM140/12,5 DH DKV140 SNV EK.TVPB H FRM140/12,5 DH DKV140 SNV K.TV.C3, 22313ESK H FRM140/5 DH DKV140 SNV K.TV.C3, 20213K.T.C3 H213 FRM120/14 DH513 TSV513 FSV513 DKV120 SNV K.TV.C3, 22213ESK H313 FRM120/10 DH513 TSV513 FSV513 DKV120 SNV K.TV.C3, 20313K.MB.C3 H313 FRM140/12,5 DH613 TSV613 FSV613 DKV140 SNV EK.TVPB H313 FRM140/12,5 DH613 TSV613 FSV613 DKV140 SNV K.TV.C3, 22313ESK H2313 FRM140/5 DH613 TSV613 FSV613 DKV140 SNV K.TV.C3, 20213K.T.C3 H FRM120/14 DH513 TSV513 FSV513 DKV120 SNV K.TV.C3, 22213ESK H FRM120/10 DH513 TSV513 FSV513 DKV120 SNV K.TV.C3, 20215K.T.C3 H FRM130/15,5 DH DKV130 SNV K.TV.C3, 22215ESK H FRM130/12,5 DH DKV130 SNV K.TV.C3, 20215K.T.C3 H215 FRM130/15,5 DH515 TSV515 FSV515 DKV130 SNV K.TV.C3, 22215ESK H315 FRM130/12,5 DH515 TSV515 FSV515 DKV130 SNV K.M.C3, 21315EK.TVPB H315 FRM160/14 DH615 TSV615 FSV615 DKV160 SNV K.M.C3, 22315ESK H2315 FRM160/5 DH615 TSV615 FSV615 DKV160 SNV K.TV.C3, 20216K.T.C3 H FRM140/16 DH516 TSV516 FSV516 DKV140 SNV K.TV.C3, 22216ESK H FRM140/12,5 DH516 TSV516 FSV516 DKV140 SNV K.M.C3, 21316EK.TVPB H FRM170/14,5 DH616 TSV616 FSV616 DKV170 SNV K.M.C3, 22316ESK H FRM170/5 DH616 TSV616 FSV616 DKV170 SNV K.TV.C3, 20216K.T.C3 H216 FRM140/16 DH516 TSV516 FSV516 DKV140 SNV K.TV.C3, 22216ESK H316 FRM140/12,5 DH516 TSV516 FSV516 DKV140 SNV K.M.C3, 21316EK.TVPB H316 FRM170/14,5 DH616 TSV616 FSV616 DKV170 SNV K.M.C3, 22316ESK H2316 FRM170/5 DH616 TSV616 FSV616 DKV170 SNV K.TV.C3, 20217K.MB.C3 H FRM150/16,5 DH517 TSV517 FSV517 DKV150 SNV K.M.C3, 22217ESK H FRM150/12,5 DH517 TSV517 FSV517 DKV150 SNV K.M.C3, 21317EK.TVPB H FRM180/14,5 DH617 TSV617 FSV617 DKV180 SNV K.M.C3, 22317ESK H FRM180/5 DH617 TSV617 FSV617 DKV180 SNV K.TV.C3, 20217K.MB.C3 H217 FRM150/16,5 DH517 TSV517 FSV517 DKV150 SNV K.M.C3, 22217ESK H317 FRM150/12,5 DH517 TSV517 FSV517 DKV150 På förfråan kan även andra utföranden levereras. 543 FAG

25 FAG Stålaerhus Delade Serie SNV för laer med koniskt hål och klämhylsa m v b u h 1 h s c a Axel Mått Massa a b c L h h 1 m w 1 s u v Hus mm in mm mm in mm k , M24 7 / , M24 7 / , M20 3 / , , M20 3 / ,9 3 1 / , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M24 7 / , M24 7 / , M24 7 / / , M20 3 / , , M20 3 / , , M20 3 / , , M24 7 / , M24 7 / , M24 7 / / , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M20 3 / , , M24 7 / , M24 7 / / , M20 3 / , , M20 3 / , , M24 7 / , M24 7 / / , M24 7 / , M24 7 / , M24 7 / FAG 544

26 Hus Laer Tillbehör Styrlaer w1 L Friående laer Tvåläppstätnin DH Tvåläppstätnin DH Labyrintrin TSV Filttätnin FSV Lock DKV Hus Laer Kläm- Styrrin Tvåläpps- Labyrint- Filt- Lock hylsa tätnin rin med tätnin O-rinsnöre 2 stycken FAG FAG FAG FAG FAG FAG FAG FAG SNV K.M.C3, 21317EK.TVPB H317 FRM180/14,5 DH617 TSV617 FSV617 DKV180 SNV K.M.C3, 22317ESK H2317 FRM180/5 DH617 TSV617 FSV617 DKV180 SNV K.TV.C3, 20217K.MB.C3 H FRM150/16,5 DH517 DKV150 SNV K.M.C3, 22217ESK H FRM150/12,5 DH517 DKV150 SNV K.TV.C3, 20218K.MB.C3 H FRM160/17,5 DH518 FSV518 DKV160 SNV K.TV.C3, 22218ESK H FRM160/12,5 DH518 FSV518 DKV160 SNV ESK.TVPB H FRM160/6,3 DH518 FSV518 DKV160 SNV K.TV.C3, 20218K.MB.C3 H218 FRM160/17,5 DH518 TSV518 FSV518 DKV160 SNV K.TV.C3, 22218ESK H318 FRM160/12,5 DH518 TSV518 FSV518 DKV160 SNV ESK.TVPB H2318 FRM160/6,3 DH518 TSV518 FSV518 DKV160 SNV K.M.C3, 20318K.MB.C3 H318 FRM190/15,5 DH518 TSV518 FSV518 DKV160 SNV EK.TVPB H318 FRM190/15,5 DH518 TSV518 FSV518 DKV160 SNV K.M.C3, 22318ESK H2318 FRM190/5 DH518 TSV518 FSV518 DKV160 SNV K.TV.C3, 20218K.MB.C3 H FRM160/17,5 DH518 DKV160 SNV K.TV.C3, 22218ESK H FRM160/12,5 DH518 DKV160 SNV ESK.TVPB H FRM160/6,3 DH518 DKV160 SNV K.M.C3, 20318K.MB.C3 H FRM190/15,5 DH518 DKV160 SNV EK.TVPB H FRM190/15,5 DH518 DKV160 SNV K.M.C3, 22318ESK H FRM190/5 DH518 DKV160 SNV K.TV.C3, 20218K.MB.C3 H FRM160/17,5 DH DKV160 SNV K.TV.C3, 22218ESK H FRM160/12,5 DH DKV160 SNV ESK.TVPB H FRM160/6,3 DH DKV160 SNV K.MB.C3 H219 FRM170/18 DH519 TSV519 FSV519 DKV170 SNV K.M.C3, 22219ESK H319 FRM170/12,5 DH519 TSV519 FSV519 DKV170 SNV EK.TVPB H319 FRM200/17,5 DH619 TSV619 FSV619 DKV200 SNV K.M.C3, 22319ESK H2319 FRM200/6,5 DH619 TSV619 FSV619 DKV200 SNV K.MB.C3 H FRM170/18 DH519 FSV519 DKV170 SNV K.M.C3, 22219ESK H FRM170/12,5 DH519 FSV519 DKV170 SNV EK.TVPB H FRM200/17,5 DH619 FSV619 DKV200 SNV K.M.C3, 22319ESK H FRM200/6,5 DH619 FSV619 DKV200 SNV K.M.C3, 20220K.MB.C3 H FRM180/18 DH520 DKV180 SNV K.M.C3, 22220ESK H FRM180/12 DH520 DKV180 SNV ESK.TVPB H FRM180/4,85 DH520 DKV180 På förfråan kan även andra utföranden levereras. 545 FAG

27 FAG Stålaerhus Delade Serie SNV för laer med koniskt hål och klämhylsa m v b u h 1 h s c a Axel Mått Massa a b c L h h 1 m w 1 s u v Hus mm in mm mm in mm k , M24 7 / , , M24 7 / , , M24 7 / , , M24 7 / , M24 7 / , M24 7 / , M24 7 / , , M24 7 / , , M24 7 / ,5 3 7 / , M24 7 / , M24 7 / , M24 7 / , M24 7 / , M24 7 / , M24 7 / , M , M / , M24 7 / , M24 7 / , M24 7 / , M , M , M24 7 / , M24 7 / , M24 7 / , M , M , M24 7 / , , M24 7 / , , M24 7 / , , M / / , M , M , M FAG 546

28 Hus Laer Tillbehör Styrlaer w1 L Friående laer Tvåläppstätnin DH Tvåläppstätnin DH Labyrintrin TSV Filttätnin FSV Lock DKV Hus Laer Kläm- Styrrin Tvåläpps- Labyrint- Filt- Lock hylsa tätnin rin med tätnin O-rinsnöre 2 stycken FAG FAG FAG FAG FAG FAG FAG FAG SNV K.M.C3, 20320K.MB.C3 H FRM215/19,5 DH620 DKV215 SNV EK.TVPB H FRM215/19,5 DH620 DKV215 SNV K.M.C3, 22320ESK H FRM215/6,5 DH620 DKV215 SNV180*) 1220K.M.C3, 20220K.MB.C3 H220 FRM180/18 DH520 TSV520 FSV520 DKV180 SNV180*) 2220K.M.C3, 22220ESK H320 FRM180/12 DH520 TSV520 FSV520 DKV180 SNV180*) 23220ESK.TVPB H2320 FRM180/4,85 DH520 TSV520 FSV520 DKV180 SNV K.M.C3, 20320K.MB.C3 H320 FRM215/19,5 DH620 TSV620 FSV620 DKV215 SNV EK.TVPB H320 FRM215/19,5 DH620 TSV620 FSV620 DKV215 SNV K.M.C3, 22320ESK H2320 FRM215/6,5 DH620 TSV620 FSV620 DKV215 SNV200*) 1222K.M.C3, 20222K.MB.C3 H FRM200/21 DH DKV200 SNV200*) 22222ESK H FRM200/13,5 DH DKV200 SNV200*) 23222ESK.TVPB H FRM200/5,1 DH DKV200 SNV200*) 1222K.M.C3, 20222K.MB.C3 H222 FRM200/21 DH522 TSV522 FSV522 DKV200 SNV200*) 22222ESK H322 FRM200/13,5 DH522 TSV522 FSV522 DKV200 SNV200*) 23222ESK.TVPB H2322 FRM200/5,1 DH522 TSV522 FSV522 DKV200 SNV EK.TVPB H322 FRM240/20 DH522 TSV522 FSV522 DKV200 SNV ESK H2322 FRM240/5 DH522 TSV522 FSV522 DKV200 SNV200*) 1222K.M.C3, 20222K.MB.C3 H FRM200/21 DH522 TSV522 FSV522 DKV200 SNV200*) 22222ESK H FRM200/13,5 DH522 TSV522 FSV522 DKV200 SNV200*) 23222ESK.TVPB H FRM200/5,1 DH522 TSV522 FSV522 DKV200 SNV EK.TVPB H FRM240/20 DH522 TSV522 FSV522 DKV200 SNV ESK H FRM240/5 DH522 TSV522 FSV522 DKV200 SNV200*) 1222K.M.C3, 20222K.MB.C3 H FRM200/21 DH522 DKV200 SNV200*) 22222ESK H FRM200/13,5 DH522 DKV200 SNV200*) 23222ESK.TVPB H FRM200/5,1 DH522 DKV200 SNV EK.TVPB H FRM240/20 DH522 DKV200 SNV ESK H FRM240/5 DH522 DKV200 SNV K.MB.C3 H3024 FRM215/23 DH524 TSV524 FSV524 DKV215 SNV ESK H3124 FRM215/14 DH524 TSV524 FSV524 DKV215 SNV ESK.TVPB H2324 FRM215/5 DH524 TSV524 FSV524 DKV215 SNV ESK H2324 FRM260/5 DH524 TSV524 FSV524 DKV215 SNV K.MB.C3 H FRM230/25 DH526 FSV526 DKV230 SNV ESK H FRM230/13 DH526 FSV526 DKV230 SNV ESK.TVPB H FRM230/5 DH526 FSV526 DKV230 *) Hus utan öleskruv. På förfråan kan även andra utföranden levereras. 547 FAG
