1 Den kompletta lösningen För alla försörjningssystem som monteras på plana ytor 48 timmars kostnadsfri konstruktionsservice

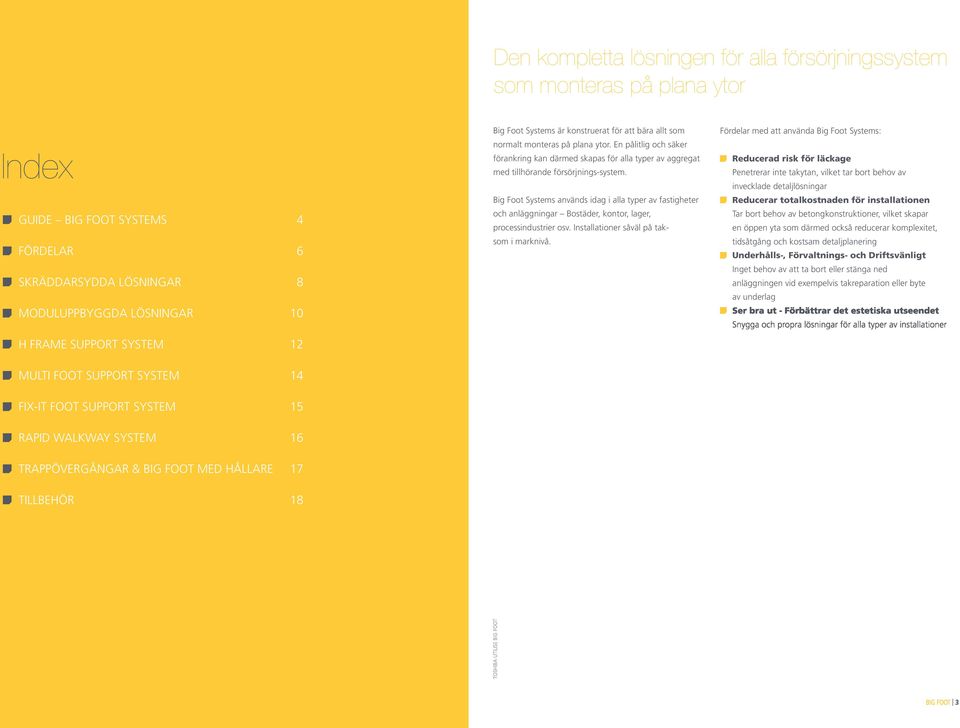

2 Den kompletta lösningen för alla försörjningssystem som monteras på plana ytor Big Foot Systems är konstruerat för att bära allt som normalt monteras på plana ytor. En pålitlig och säker Fördelar med att använda Big Foot Systems: Index förankring kan därmed skapas för alla typer av aggregat med tillhörande försörjnings-system. Reducerad risk för läckage Penetrerar inte takytan, vilket tar bort behov av invecklade detaljlösningar GUIDE BIG FOOT SYSTEMS FÖRDELAR 4 6 Big Foot Systems används idag i alla typer av fastigheter och anläggningar Bostäder, kontor, lager, processindustrier osv. Installationer såväl på taksom i marknivå. Reducerar totalkostnaden för installationen Tar bort behov av betongkonstruktioner, vilket skapar en öppen yta som därmed också reducerar komplexitet, tidsåtgång och kostsam detaljplanering Underhålls-, Förvaltnings- och Driftsvänligt SKRÄDDARSYDDA LÖSNINGAR MODULUPPBYGGDA LÖSNINGAR 8 10 Inget behov av att ta bort eller stänga ned anläggningen vid exempelvis takreparation eller byte av underlag Ser bra ut - Förbättrar det estetiska utseendet Snygga och propra lösningar för alla typer av installationer H FRAME SUPPORT SYSTEM 12 MULTI FOOT SUPPORT SYSTEM 14 FIX-IT FOOT SUPPORT SYSTEM 15 RAPID WALKWAY SYSTEM 16 TRAPPÖVERGÅNGAR & BIG FOOT MED HÅLLARE 17 TILLBEHÖR 18 TOSHIBA UTILISE BIG FOOT BIG FOOT 3

3 Guide Big Foot Systems APPLIKATIONER RÖRSYSTEM KANALSYSTEM KABELSTEGAR KYLMEDELSKYLARE LUFTBEHANDLINGS - ENHETER FÖRÅNGARE SPLITAGGREGAT VRV S VRF S CHILLERS UTSUGSFLÄKTAR VÄRMEPUMPAR SOLPANELER GÅNGBROAR GÅNGTRAPPOR Det finns få begränsningar för vad som kan bäras upp och förankras med ett Big Foot System. Mycket enkla installationer kan åstadkommas genom att använda standardutbudet av moduluppbyggda ramar. För mer komplexa projekt kan vi erbjuda en skräddarsydd konstruktionsservice. Konstruktionsteamet behöver bara information om vikter och dimensioner samt en planskiss för anläggningen för att kunna ta fram en offert och komma med råd angående belastning. Som tillägg kan skräddarsydda måttspecifika H Frames (H Ramar) tillverkas för speciella och mycket tunga rör-, kanal- och kabelsystem. Big Foot Systems flexibla egenskaper gör det fullt möjligt att enkelt förändra och byta ut olika delar i ramkonstruktionen, under och efter det att projektet har avslutats. En ökad användning av mer avancerade takbeläggningar driver också på utveckling och behov av helt fristående bär- och förankringssystem. Big Foot Systems har i takt med detta fortsatt att utöka sitt produktområde och den tekniska supporten för att kunna möta de utmaningar som följer med modern byggnadsteknik. INSTALLERAD AV SBH DESIGN & INSTALLATIONS SERVICES LTD FRAMEWORKS MODUL RAMAR s H FRAME SET H RAM SET s MULTI FOOT s. 14 FIX-IT FOOT s. 15 WALKWAYS GÅNGBROAR s Aggregat Tillgänglighet Æ Rörsystem Kanalsystem Kabelstegar El-centraler 4 BIG FOOT BIG FOOT 5

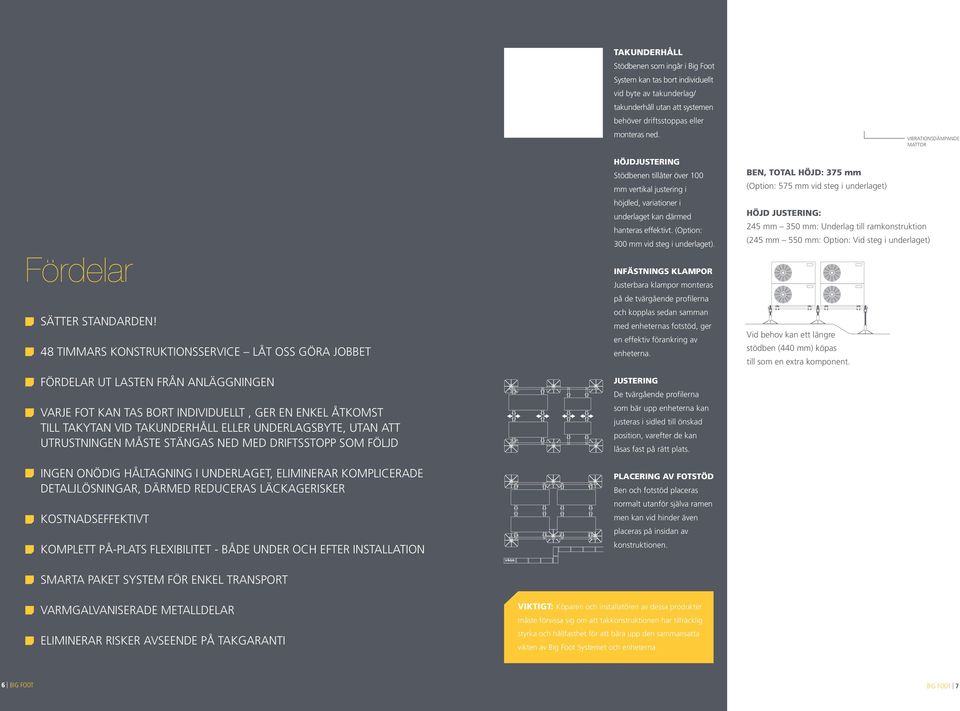

4 TAKUNDERHÅLL Stödbenen som ingår i Big Foot System kan tas bort individuellt vid byte av takunderlag/ takunderhåll utan att systemen behöver driftsstoppas eller monteras ned. VIBRATIONSDÄMPANDE MATTOR Fördelar SÄTTER STANDARDEN! 48 TIMMARS KONSTRUKTIONSSERVICE LÅT OSS GÖRA JOBBET FÖRDELAR UT LASTEN FRÅN ANLÄGGNINGEN VARJE FOT KAN TAS BORT INDIVIDUELLT, GER EN ENKEL ÅTKOMST TILL TAKYTAN VID TAKUNDERHÅLL ELLER UNDERLAGSBYTE, UTAN ATT UTRUSTNINGEN MÅSTE STÄNGAS NED MED DRIFTSSTOPP SOM FÖLJD HÖJDJUSTERING Stödbenen tillåter över 100 mm vertikal justering i höjdled, variationer i underlaget kan därmed hanteras effektivt. (Option: 300 mm vid steg i underlaget). INFÄSTNINGS KLAMPOR Justerbara klampor monteras på de tvärgående profilerna och kopplas sedan samman med enheternas fotstöd, ger en effektiv förankring av enheterna. JUSTERING De tvärgående profilerna som bär upp enheterna kan justeras i sidled till önskad position, varefter de kan låsas fast på rätt plats. BEN, TOTAL HÖJD: 375 mm (Option: 575 mm vid steg i underlaget) HÖJD JUSTERING: 245 mm 350 mm: Underlag till ramkonstruktion (245 mm 550 mm: Option: Vid steg i underlaget) Vid behov kan ett längre stödben (440 mm) köpas till som en extra komponent. INGEN ONÖDIG HÅLTAGNING I UNDERLAGET, ELIMINERAR KOMPLICERADE DETALJLÖSNINGAR, DÄRMED REDUCERAS LÄCKAGERISKER KOSTNADSEFFEKTIVT KOMPLETT PÅ-PLATS FLEXIBILITET - BÅDE UNDER OCH EFTER INSTALLATION SMARTA PAKET SYSTEM FÖR ENKEL TRANSPORT VÄGG PLACERING AV FOTSTÖD Ben och fotstöd placeras normalt utanför själva ramen men kan vid hinder även placeras på insidan av konstruktionen. VARMGALVANISERADE METALLDELAR ELIMINERAR RISKER AVSEENDE PÅ TAKGARANTI VIKTIGT: Köparen och installatören av dessa produkter måste förvissa sig om att takkonstruktionen har tillräcklig styrka och hållfasthet för att bära upp den sammansatta vikten av Big Foot Systemet och enheterna. 6 BIG FOOT BIG FOOT 7

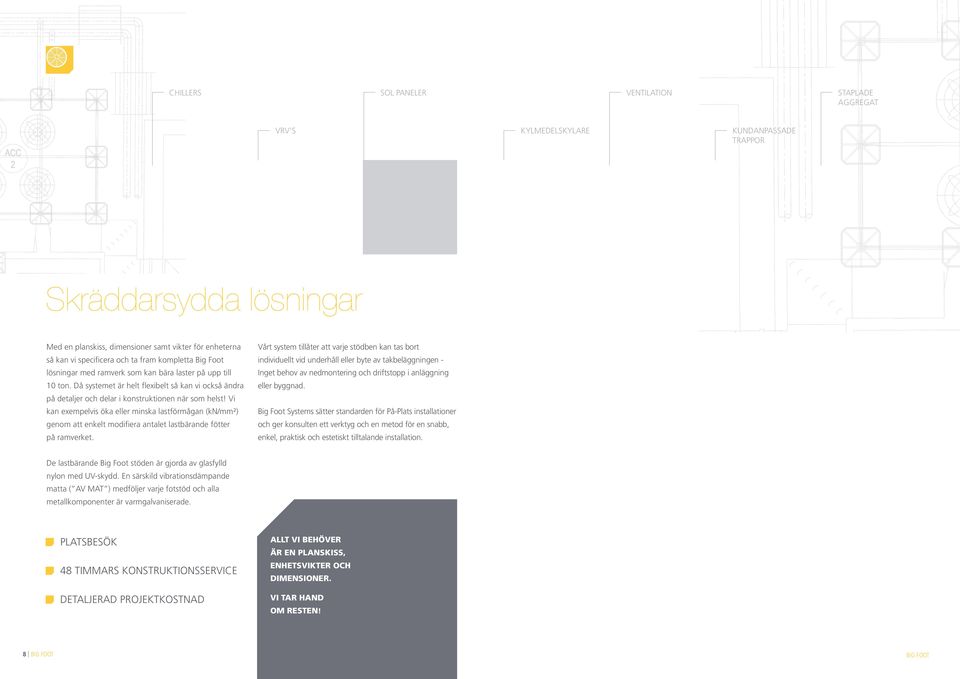

5 CHILLERS SOL PANELER VENTILATION STAPLADE AGGREGAT VRV S KYLMEDELSKYLARE KUNDANPASSADE TRAPPOR Skräddarsydda lösningar Med en planskiss, dimensioner samt vikter för enheterna så kan vi specificera och ta fram kompletta Big Foot lösningar med ramverk som kan bära laster på upp till 10 ton. Då systemet är helt flexibelt så kan vi också ändra på detaljer och delar i konstruktionen när som helst! Vi kan exempelvis öka eller minska lastförmågan (kn/mm²) genom att enkelt modifiera antalet lastbärande fötter på ramverket. Vårt system tillåter att varje stödben kan tas bort individuellt vid underhåll eller byte av takbeläggningen - Inget behov av nedmontering och driftstopp i anläggning eller byggnad. Big Foot Systems sätter standarden för På-Plats installationer och ger konsulten ett verktyg och en metod för en snabb, enkel, praktisk och estetiskt tilltalande installation. De lastbärande Big Foot stöden är gjorda av glasfylld nylon med UV-skydd. En särskild vibrationsdämpande matta ( AV MAT ) medföljer varje fotstöd och alla metallkomponenter är varmgalvaniserade. PLATSBESÖK 48 TIMMARS KONSTRUKTIONSSERVICE DETALJERAD PROJEKTKOSTNAD ALLT VI BEHÖVER ÄR EN PLANSKISS, ENHETSVIKTER OCH DIMENSIONER. VI TAR HAND OM RESTEN! 8 BIG FOOT BIG FOOT 9

6 SYSTEM KOMPONENTER 2 x 1 m LÄNGSGÅENDE GALVANISERADE PROFILER, 40 x 40 mm 2 x 1,2 m TVÄRGÅENDE GALVANISERADE PROFILER, 40 x 40 mm 4 x FOT MONTERINGSSATS INKL VIBRATIONSDÄMPANDE MATTA, 305 x 305 mm 395 mm MIN: 290 mm 2 x FASTSPÄNNINGSATS 1m Det finns tre olika basmodeller tillgängliga - 1 m, 2 m och Det moduluppbyggda ramverket levereras med 3 m version. 305 x 305 mm fötter och med vibrationsdämpande 1,65 m 1,3 m VIKT 42 KG Moduluppbyggda lösningar 2 enheters System Artikel nr. B6075 1,25 m 1 METERS MODUL mattor, vilket ger en bra passning mot underlag. För maximal flexibilitet så kan alla fotstöd och tvärgående Fyrkantsprofilen är som standard 40 x 40 mm. profiler enkelt justeras (se s.7). För tyngre laster finns dels en större 450 x 450 mm SYSTEM KOMPONENTER lastfördelande fot, dels fyrkantsprofil 50 x 50 mm 2 x 2 m LÄNGSGÅENDE GALVANISERADE PROFILER, 40 x 40 mm samt 50 x 100 mm. 4 x 1,2 m TVÄRGÅENDE GALVANISERADE PROFILER, 40 x 40 mm 6 x FOT MONTERINGSSATS INKL VIBRATIONSDÄMPANDE MATTA, 305 x 305 mm 395 mm MIN: 290 mm 4 x FASTSPÄNNINGSATS 2m VIKT 70 KG 1,3 m 1,65 m 4 enheters System Artikel nr. B METERS MODUL 2,25 m SYSTEM KOMPONENTER 2 x 3 m LÄNGSGÅENDE GALVANISERADE PROFILER, 40 x 40 mm 6 x 1,2 m TVÄRGÅENDE GALVANISERADE PROFILER, 40 x 40 mm MIN: 290 mm 395 mm 8 x FOT MONTERINGSSATS INKL VIBRATIONSDÄMPANDE MATTA, 305 x 305 mm 6 x FASTSPÄNNINGSATS 3m 1,65 m VIKT 97 KG 1,3 m 10 BIG FOOT 6 enheters System Artikel nr. B6078 3,25 m 3 METERS MODUL BIG FOOT 11

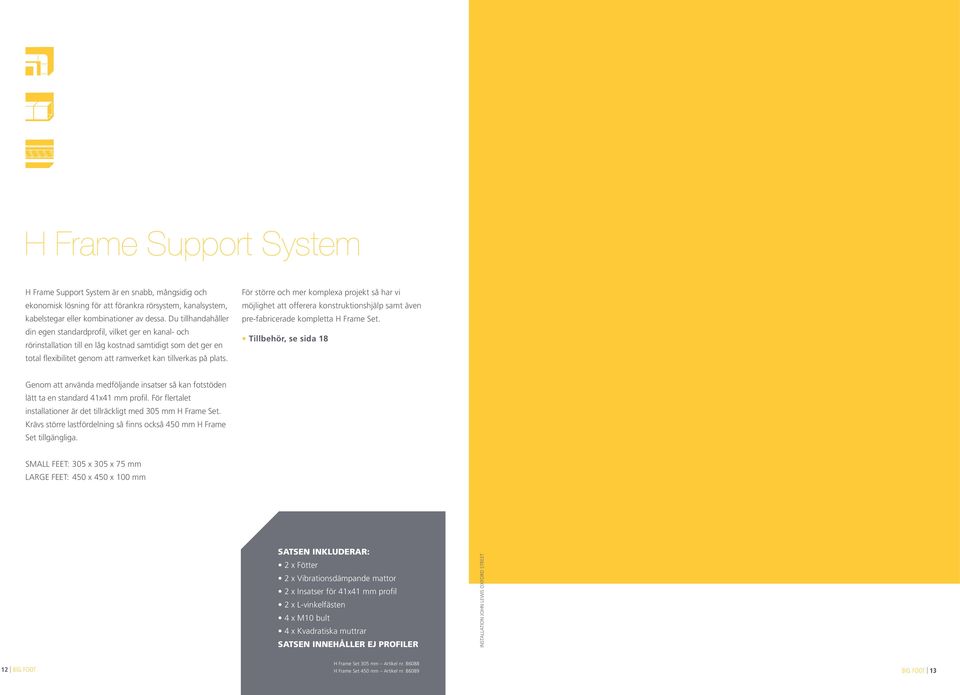

7 H Frame Support System H Frame Support System är en snabb, mångsidig och ekonomisk lösning för att förankra rörsystem, kanalsystem, kabelstegar eller kombinationer av dessa. Du tillhandahåller din egen standardprofil, vilket ger en kanal- och rörinstallation till en låg kostnad samtidigt som det ger en total flexibilitet genom att ramverket kan tillverkas på plats. För större och mer komplexa projekt så har vi möjlighet att offerera konstruktionshjälp samt även pre-fabricerade kompletta H Frame Set. Tillbehör, se sida 18 Genom att använda medföljande insatser så kan fotstöden lätt ta en standard 41x41 mm profil. För flertalet installationer är det tillräckligt med 305 mm H Frame Set. Krävs större lastfördelning så finns också 450 mm H Frame Set tillgängliga. SMALL FEET: 305 x 305 x 75 mm LARGE FEET: 450 x 450 x 100 mm SATSEN INKLUDERAR: 2 x Fötter 2 x Vibrationsdämpande mattor 2 x Insatser för 41x41 mm profil 2 x L-vinkelfästen 4 x M10 bult 4 x Kvadratiska muttrar SATSEN INNEHÅLLER EJ PROFILER INSTALLATION JOHN LEWIS OXFORD STREET 12 BIG FOOT H Frame Set 305 mm Artikel nr. B6088 H Frame Set 450 mm Artikel nr. B6089 BIG FOOT 13

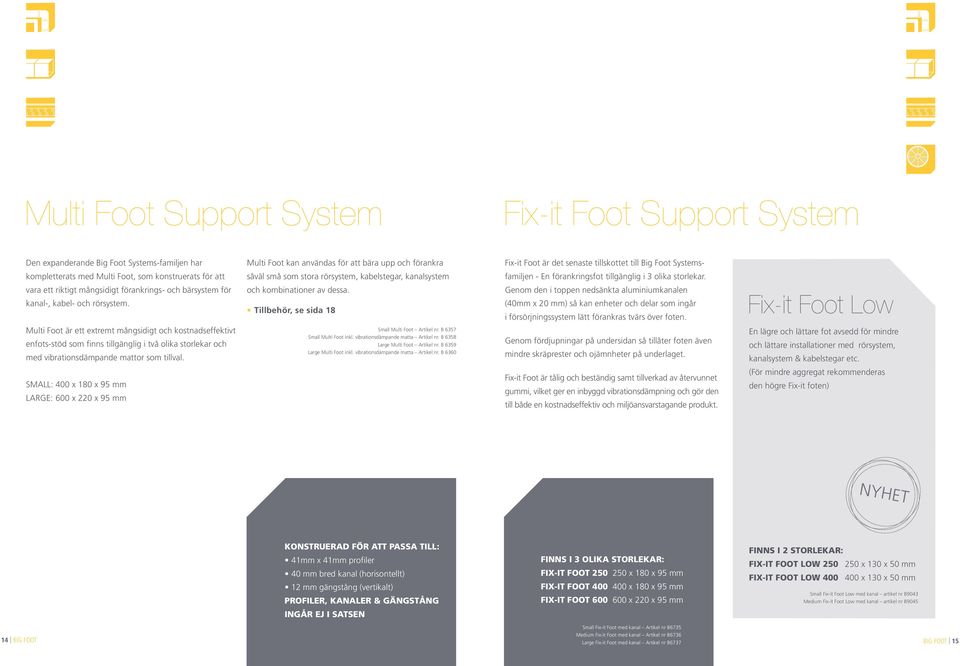

8 Multi Foot Support System Fix-it Foot Support System Den expanderande Big Foot Systems-familjen har Multi Foot kan användas för att bära upp och förankra Fix-it Foot är det senaste tillskottet till Big Foot Systems- kompletterats med Multi Foot, som konstruerats för att såväl små som stora rörsystem, kabelstegar, kanalsystem familjen - En förankringsfot tillgänglig i 3 olika storlekar. vara ett riktigt mångsidigt förankrings- och bärsystem för kanal-, kabel- och rörsystem. och kombinationer av dessa. Tillbehör, se sida 18 Genom den i toppen nedsänkta aluminiumkanalen (40mm x 20 mm) så kan enheter och delar som ingår i försörjningssystem lätt förankras tvärs över foten. Fix-it Foot Low Multi Foot är ett extremt mångsidigt och kostnadseffektivt enfots-stöd som finns tillgänglig i två olika storlekar och med vibrationsdämpande mattor som tillval. Small Multi Foot Artikel nr. B 6357 Small Multi Foot inkl. vibrationsdämpande matta Artikel nr. B 6358 Large Multi Foot Artikel nr. B 6359 Large Multi Foot inkl. vibrationsdämpande matta Artikel nr. B 6360 Genom fördjupningar på undersidan så tillåter foten även mindre skräprester och ojämnheter på underlaget. En lägre och lättare fot avsedd för mindre och lättare installationer med rörsystem, kanalsystem & kabelstegar etc. SMALL: 400 x 180 x 95 mm LARGE: 600 x 220 x 95 mm Fix-it Foot är tålig och beständig samt tillverkad av återvunnet gummi, vilket ger en inbyggd vibrationsdämpning och gör den till både en kostnadseffektiv och miljöansvarstagande produkt. (För mindre aggregat rekommenderas den högre Fix-it foten) NYHET KONSTRUERAD FÖR ATT PASSA TILL: 41mm x 41mm profiler 40 mm bred kanal (horisontellt) 12 mm gängstång (vertikalt) PROFILER, KANALER & GÄNGSTÅNG FINNS I 3 OLIKA STORLEKAR: FIX-IT FOOT x 180 x 95 mm FIX-IT FOOT x 180 x 95 mm FIX-IT FOOT x 220 x 95 mm FINNS I 2 STORLEKAR: FIX-IT FOOT LOW x 130 x 50 mm FIX-IT FOOT LOW x 130 x 50 mm Small Fix-it Foot Low med kanal artikel nr B9043 Medium Fix-it Foot Low med kanal artikel nr B9045 INGÅR EJ I SATSEN Small Fix-it Foot med kanal Artikel nr B BIG FOOT Medium Fix-it Foot med kanal Artikel nr B6736 Large Fix-it Foot med kanal Artikel nr B6737 BIG FOOT 15
