1 MOS SE 070- FIGHTER MONTERINGS- OCH SKÖTSELANVISNING NIBE FIGHTER 00 LEK LEK

2

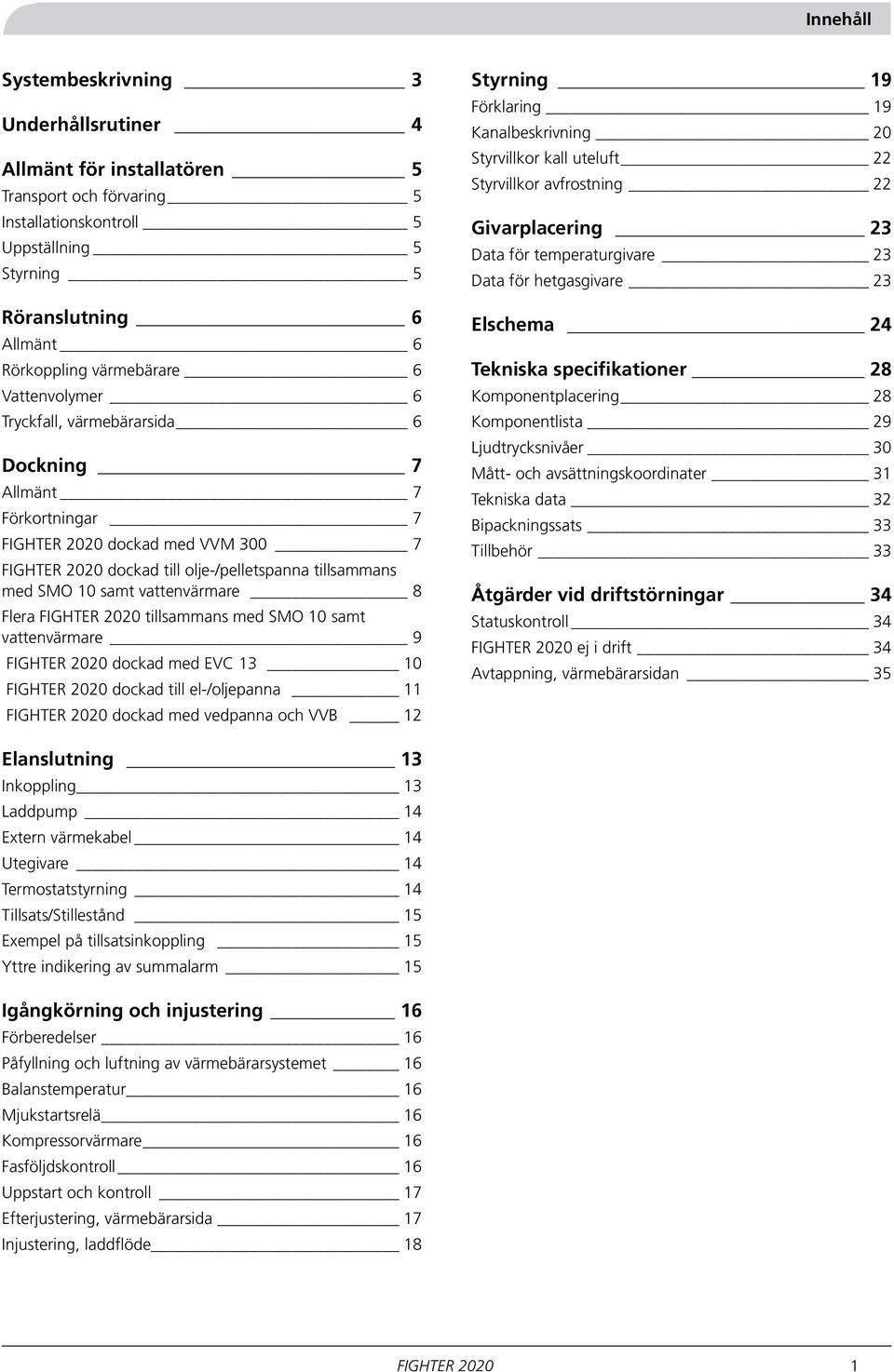

3 Innehåll Systembeskrivning Underhållsrutiner Allmänt för installatören Transport och förvaring Installationskontroll Uppställning Styrning Röranslutning Allmänt Rörkoppling värmebärare Vattenvolymer Tryckfall, värmebärarsida Dockning 7 Allmänt 7 Förkortningar 7 FIGHTER 00 dockad med VVM 00 7 FIGHTER 00 dockad till olje-/pelletspanna tillsammans med SMO 0 samt vattenvärmare 8 Flera FIGHTER 00 tillsammans med SMO 0 samt vattenvärmare 9 FIGHTER 00 dockad med EVC 0 FIGHTER 00 dockad till el-/oljepanna FIGHTER 00 dockad med vedpanna och VVB Styrning 9 Förklaring 9 Kanalbeskrivning 0 Styrvillkor kall uteluft Styrvillkor avfrostning Givarplacering Data för temperaturgivare Data för hetgasgivare Elschema Tekniska specifikationer 8 Komponentplacering 8 Komponentlista 9 Ljudtrycksnivåer 0 Mått- och avsättningskoordinater Tekniska data Bipackningssats Tillbehör Åtgärder vid driftstörningar Statuskontroll FIGHTER 00 ej i drift Avtappning, värmebärarsidan Elanslutning Inkoppling Laddpump Extern värmekabel Utegivare Termostatstyrning Tillsats/Stillestånd Exempel på tillsatsinkoppling Yttre indikering av summalarm Igångkörning och injustering Förberedelser Påfyllning och luftning av värmebärarsystemet Balanstemperatur Mjukstartsrelä Kompressorvärmare Fasföljdskontroll Uppstart och kontroll 7 Efterjustering, värmebärarsida 7 Injustering, laddflöde 8 FIGHTER 00

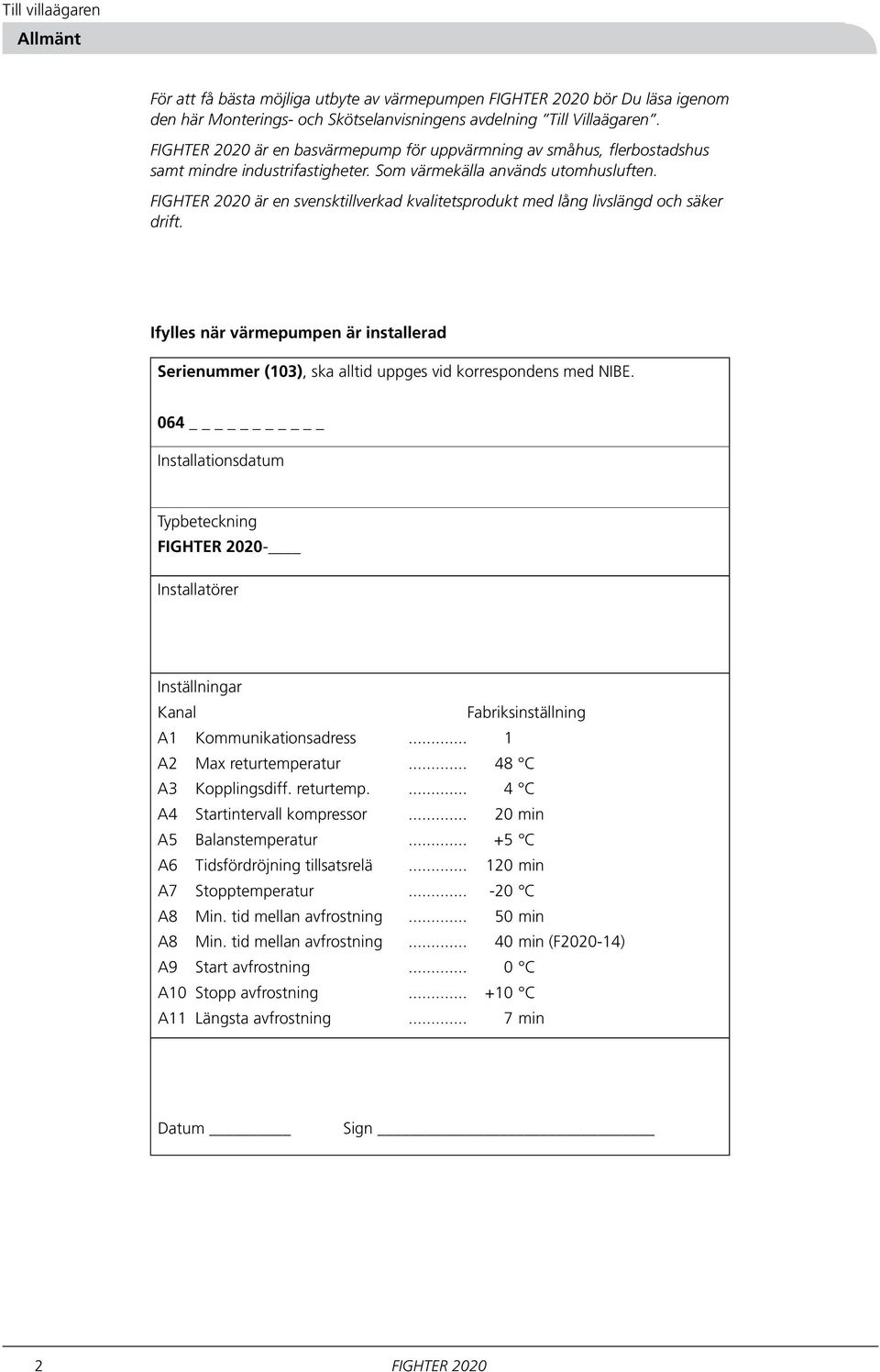

4 Till villaägaren Allmänt För att få bästa möjliga utbyte av värmepumpen FIGHTER 00 bör Du läsa igenom den här Monterings- och Skötselanvisningens avdelning Till Villaägaren. FIGHTER 00 är en basvärmepump för uppvärmning av småhus, flerbostadshus samt mindre industrifastigheter. Som värmekälla används utomhusluften. FIGHTER 00 är en svensktillverkad kvalitetsprodukt med lång livslängd och säker drift. Ifylles när värmepumpen är installerad Serienummer (0), ska alltid uppges vid korrespondens med NIBE. 0 _ Installationsdatum Typbeteckning FIGHTER 00- Installatörer Inställningar Kanal Fabriksinställning A Kommunikationsadress... A Max returtemperatur... 8 C A Kopplingsdiff. returtemp.... C A Startintervall kompressor... 0 min A Balanstemperatur... + C A Tidsfördröjning tillsatsrelä... 0 min A7 Stopptemperatur C A8 Min. tid mellan avfrostning... 0 min A8 Min. tid mellan avfrostning... 0 min (F00-) A9 Start avfrostning... 0 C A0 Stopp avfrostning C A Längsta avfrostning... 7 min Datum Sign FIGHTER 00

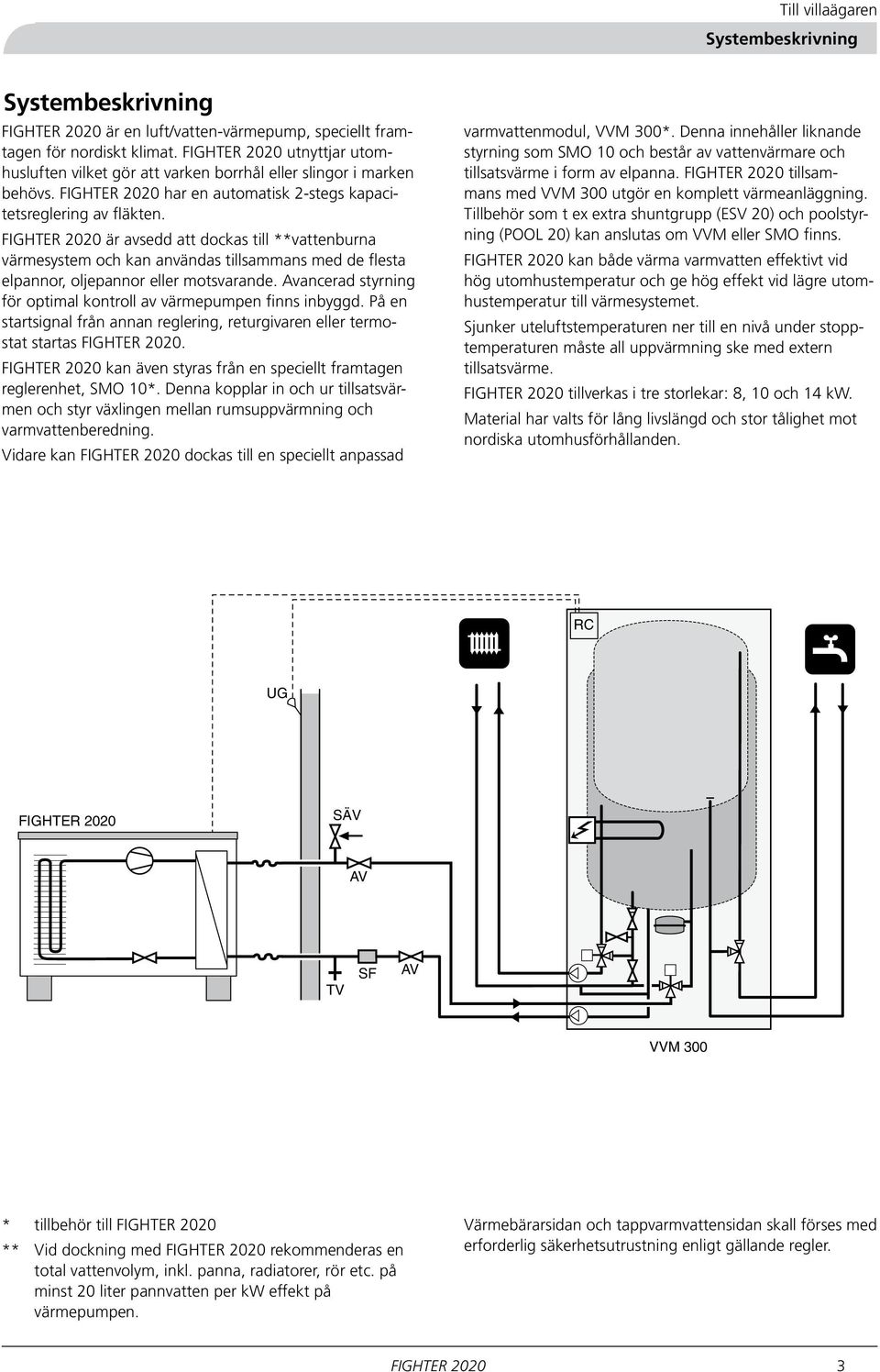

5 Till villaägaren Systembeskrivning Systembeskrivning FIGHTER 00 är en luft/vatten-värmepump, speciellt framtagen för nordiskt klimat. FIGHTER 00 utnyttjar utomhusluften vilket gör att varken borrhål eller slingor i marken behövs. FIGHTER 00 har en automatisk -stegs kapacitetsreglering av fläkten. FIGHTER 00 är avsedd att dockas till **vattenburna värmesystem och kan användas tillsammans med de flesta elpannor, oljepannor eller motsvarande. Avancerad styrning för optimal kontroll av värmepumpen finns inbyggd. På en startsignal från annan reglering, returgivaren eller termostat startas FIGHTER 00. FIGHTER 00 kan även styras från en speciellt framtagen reglerenhet, SMO 0*. Denna kopplar in och ur tillsatsvärmen och styr växlingen mellan rumsuppvärmning och varmvattenberedning. Vidare kan FIGHTER 00 dockas till en speciellt anpassad varmvattenmodul, VVM 00*. Denna innehåller liknande styrning som SMO 0 och består av vattenvärmare och tillsatsvärme i form av elpanna. FIGHTER 00 tillsammans med VVM 00 utgör en komplett värmeanläggning. Tillbehör som t ex extra shuntgrupp (ESV 0) och poolstyrning (POOL 0) kan anslutas om VVM eller SMO finns. FIGHTER 00 kan både värma varmvatten effektivt vid hög utomhustemperatur och ge hög effekt vid lägre utomhustemperatur till värmesystemet. Sjunker uteluftstemperaturen ner till en nivå under stopptemperaturen måste all uppvärmning ske med extern tillsatsvärme. FIGHTER 00 tillverkas i tre storlekar: 8, 0 och kw. Material har valts för lång livslängd och stor tålighet mot nordiska utomhusförhållanden. RC UG 9 FIGHTER 00 SÄV AV TV SF AV VVM 00 * tillbehör till FIGHTER 00 ** Vid dockning med FIGHTER 00 rekommenderas en total vattenvolym, inkl. panna, radiatorer, rör etc. på minst 0 liter pannvatten per kw effekt på värmepumpen. Värmebärarsidan och tappvarmvattensidan skall förses med erforderlig säkerhetsutrustning enligt gällande regler. FIGHTER 00

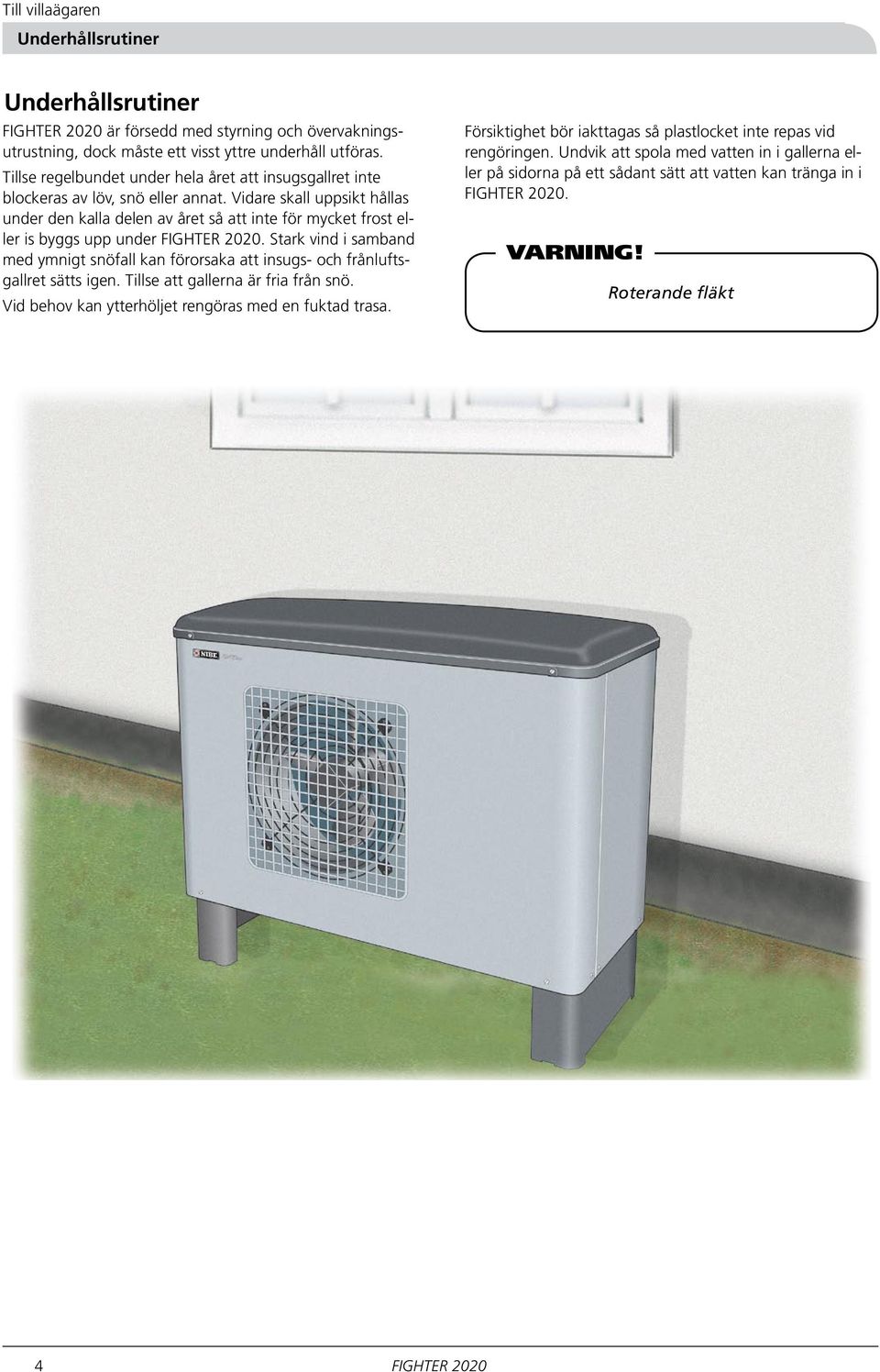

6 Till villaägaren Underhållsrutiner Underhållsrutiner FIGHTER 00 är försedd med styrning och övervakningsutrustning, dock måste ett visst yttre underhåll utföras. Tillse regelbundet under hela året att insugsgallret inte blockeras av löv, snö eller annat. Vidare skall uppsikt hållas under den kalla delen av året så att inte för mycket frost eller is byggs upp under FIGHTER 00. Stark vind i samband med ymnigt snöfall kan förorsaka att insugs- och frånluftsgallret sätts igen. Tillse att gallerna är fria från snö. Vid behov kan ytterhöljet rengöras med en fuktad trasa. Försiktighet bör iakttagas så plastlocket inte repas vid rengöringen. Undvik att spola med vatten in i gallerna eller på sidorna på ett sådant sätt att vatten kan tränga in i FIGHTER 00. VARNING! Roterande fläkt FIGHTER 00

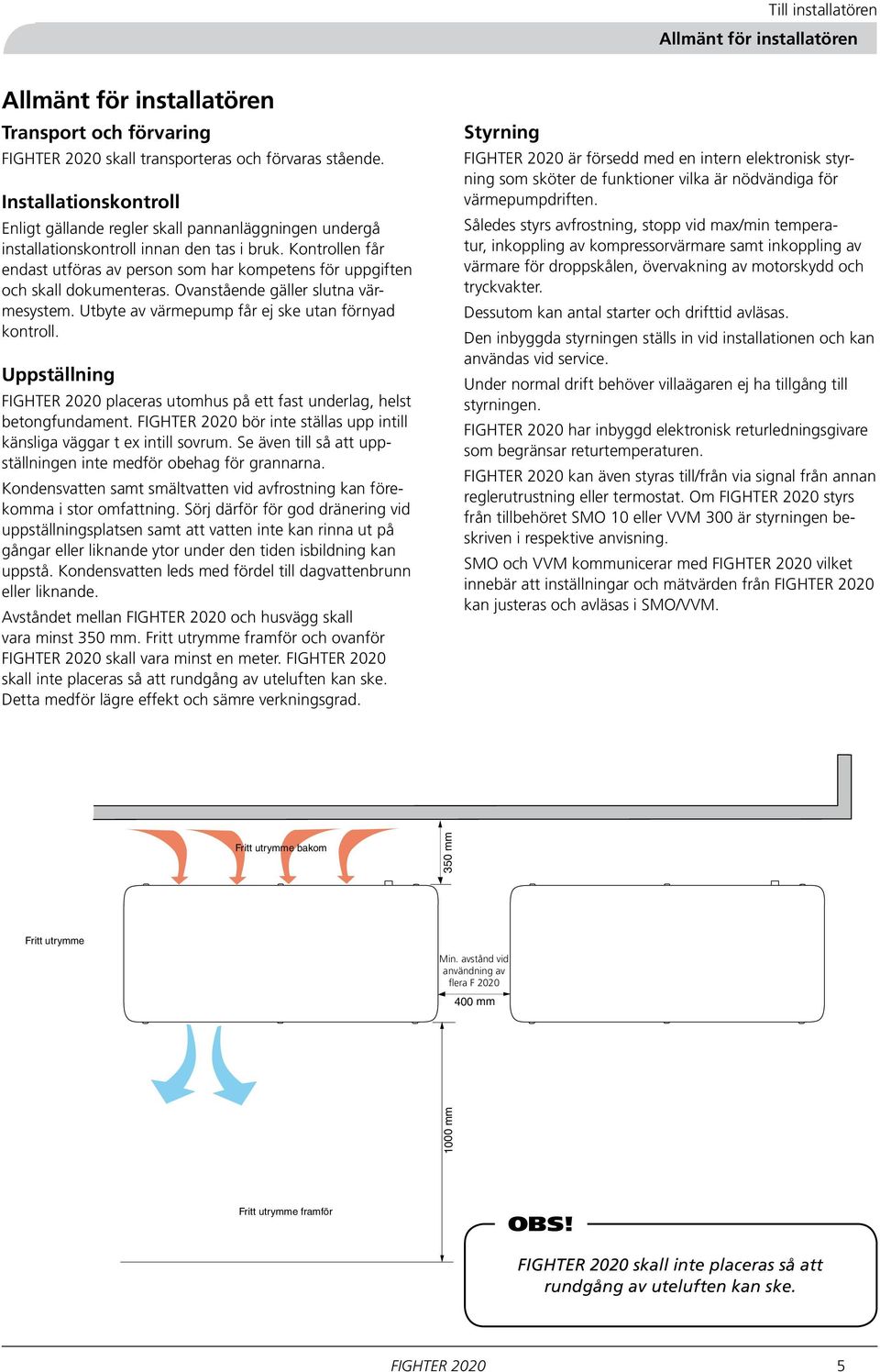

7 000 mm 0 mm Till installatören Allmänt för installatören Allmänt för installatören Transport och förvaring FIGHTER 00 skall transporteras och förvaras stående. Installationskontroll Enligt 70 gällande regler skall pannanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovanstående gäller slutna värmesystem. Utbyte av värmepump får ej ske utan förnyad kontroll. 7 Uppställning FIGHTER 00 placeras utomhus på ett fast underlag, helst betongfundament. FIGHTER 00 bör inte ställas upp intill känsliga väggar t ex intill sovrum. Se även till så att uppställningen inte medför obehag för grannarna. Kondensvatten samt smältvatten vid avfrostning kan förekomma i stor omfattning. Sörj därför för god dränering vid 07 uppställningsplatsen samt att vatten inte kan rinna ut på 8 gångar eller liknande ytor under den tiden isbildning kan uppstå. Kondensvatten leds med fördel till dagvattenbrunn eller liknande. Avståndet mellan FIGHTER 00 och husvägg skall vara minst 0 mm. Fritt utrymme framför och ovanför FIGHTER 00 skall vara minst en meter. FIGHTER 00 skall inte placeras så att rundgång av uteluften kan ske. Detta medför lägre effekt och sämre verkningsgrad. 9 Styrning FIGHTER 00 är försedd med en intern elektronisk styrning som sköter de funktioner vilka är nödvändiga för värmepumpdriften. Således styrs avfrostning, stopp vid max/min temperatur, inkoppling av kompressorvärmare samt inkoppling av värmare för droppskålen, övervakning av motorskydd och tryckvakter. Dessutom kan antal starter och drifttid avläsas. Den inbyggda styrningen ställs in vid installationen och kan användas vid service. Under normal drift behöver villaägaren ej ha tillgång till styrningen. FIGHTER 00 har inbyggd elektronisk returledningsgivare som begränsar returtemperaturen. FIGHTER 00 kan även styras till/från via signal från annan reglerutrustning eller termostat. Om FIGHTER 00 styrs från tillbehöret SMO 0 eller VVM 00 är styrningen beskriven i respektive anvisning. SMO och VVM kommunicerar med FIGHTER 00 vilket innebär att inställningar och mätvärden från FIGHTER 00 kan justeras och avläsas i SMO/VVM. Fritt utrymme bakom Fritt utrymme Min. avstånd vid vid användning av av flera F F mm Fritt utrymme framför OBS! FIGHTER 00 skall inte placeras så att rundgång av uteluften kan ske. FIGHTER 00

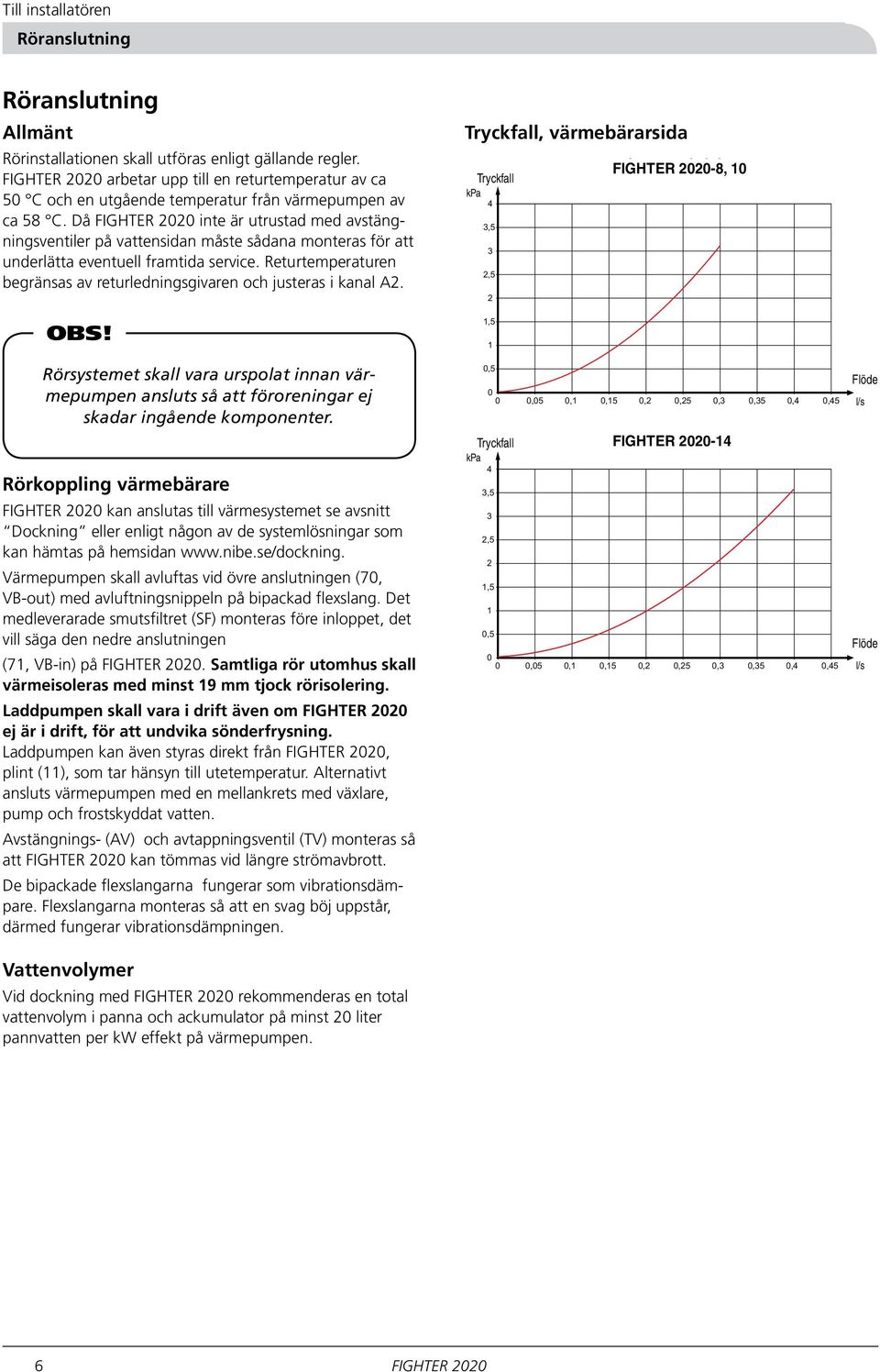

8 , Till installatören Röranslutning Röranslutning Allmänt Rörinstallationen skall utföras enligt gällande regler. FIGHTER 00 arbetar upp till en returtemperatur av ca 0 C och en utgående temperatur från värmepumpen av ca 8 C. Då FIGHTER 00 inte är utrustad med avstängningsventiler på vattensidan måste sådana monteras för att underlätta eventuell framtida service. Returtemperaturen begränsas av returledningsgivaren och justeras i kanal A. OBS! Rörsystemet skall vara urspolat innan värmepumpen ansluts så att föroreningar ej skadar ingående komponenter. Rörkoppling värmebärare FIGHTER 00 kan anslutas till värmesystemet se avsnitt Dockning eller enligt någon av de systemlösningar som kan hämtas på hemsidan Värmepumpen skall avluftas vid övre anslutningen (70, VB-out) med avluftningsnippeln på bipackad flexslang. Det medleverarade smutsfiltret (SF) monteras före inloppet, det vill säga den nedre anslutningen (7, VB-in) på FIGHTER 00. Samtliga rör utomhus skall värmeisoleras med minst 9 mm tjock rörisolering. Laddpumpen skall vara i drift även om FIGHTER 00 ej är i drift, för att undvika sönderfrysning. Laddpumpen kan även styras direkt från FIGHTER 00, plint (), som tar hänsyn till utetemperatur. Alternativt ansluts värmepumpen med en mellankrets med växlare, pump och frostskyddat vatten. Avstängnings- (AV) och avtappningsventil (TV) monteras så att FIGHTER 00 kan tömmas vid längre strömavbrott. De bipackade flexslangarna fungerar som vibrationsdämpare. Flexslangarna monteras så att en svag böj uppstår, därmed fungerar vibrationsdämpningen. Vattenvolymer Vid dockning med FIGHTER 00 rekommenderas en total vattenvolym i panna och ackumulator på minst 0 liter pannvatten per kw effekt på värmepumpen., 0, 0 0 0,0 0, 0, 0, 0, 0, 0, 0, 0, Tryckfall, värmebärarsida Tryckfall kpa,,, 0, Tryckfall kpa FIGHTER 00-8 FIGHTER 00-8, ,0 0, 0, 0, 0, 0, 0, 0, 0,,,, 0, FIGHTER ,0 0, 0, 0, 0, 0, 0, 0, 0, Flöde l/s Flöde l/s Flöde l/s FIGHTER 00

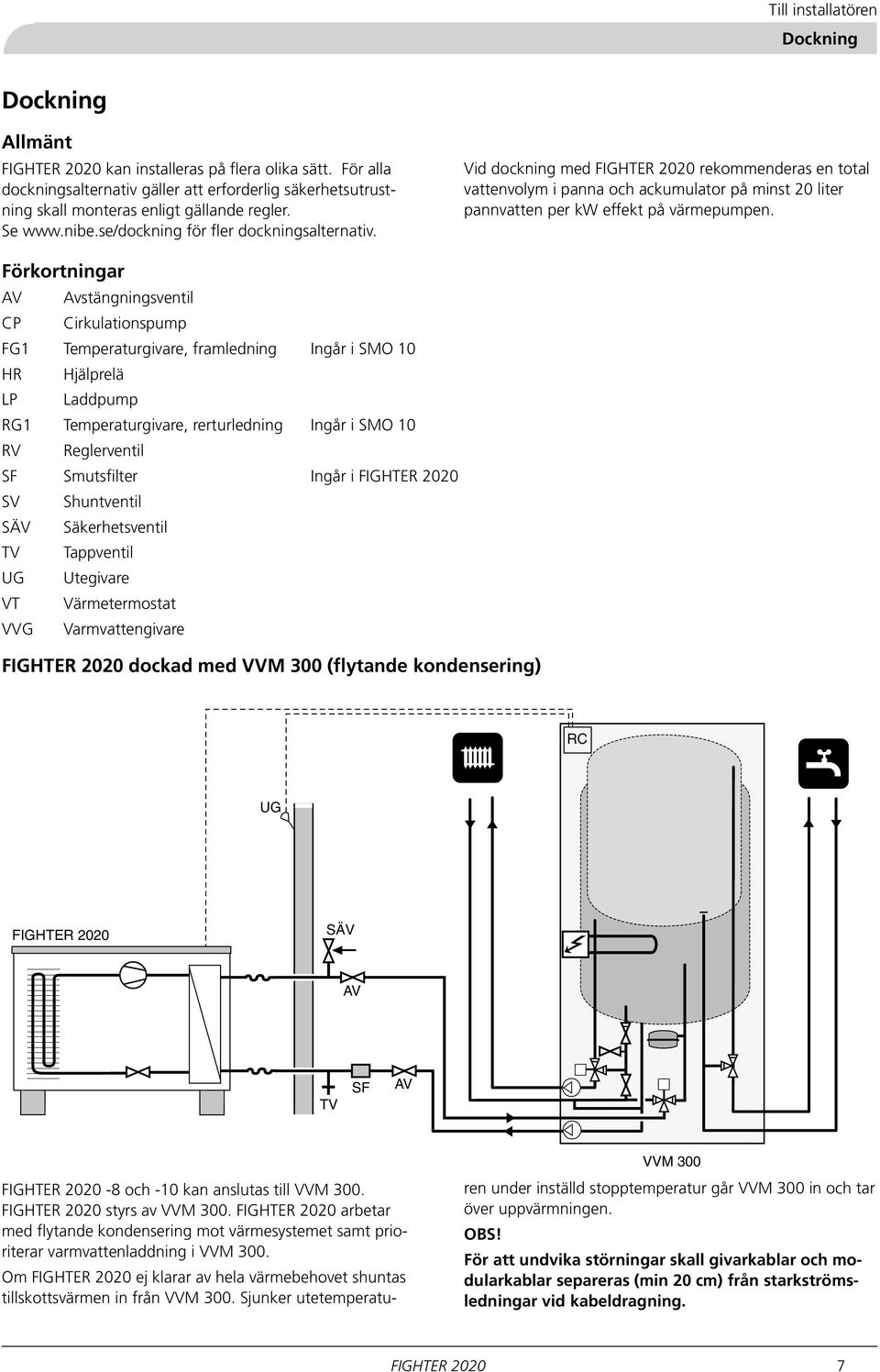

9 Till installatören Dockning Dockning Allmänt FIGHTER 00 kan installeras på flera olika sätt. För alla dockningsalternativ gäller att erforderlig säkerhetsutrustning skall monteras enligt gällande regler. Se för fler dockningsalternativ. Vid dockning med FIGHTER 00 rekommenderas en total vattenvolym i panna och ackumulator på minst 0 liter pannvatten per kw effekt på värmepumpen. Förkortningar AV Avstängningsventil CP Cirkulationspump FG Temperaturgivare, framledning Ingår i SMO 0 HR Hjälprelä LP Laddpump RG Temperaturgivare, rerturledning Ingår i SMO 0 RV Reglerventil SF Smutsfilter Ingår i FIGHTER 00 SV Shuntventil SÄV Säkerhetsventil TV Tappventil UG Utegivare VT Värmetermostat VVG Varmvattengivare FIGHTER 00 dockad med VVM 00 (flytande kondensering) RC UG 9 FIGHTER 00 SÄV AV TV SF AV FIGHTER 00-8 och -0 kan anslutas till VVM 00. FIGHTER 00 styrs av VVM 00. FIGHTER 00 arbetar med flytande kondensering mot värmesystemet samt prioriterar varmvattenladdning i VVM 00. Om FIGHTER 00 ej klarar av hela värmebehovet shuntas tillskottsvärmen in från VVM 00. Sjunker utetemperaturen under inställd stopptemperatur går VVM 00 in och tar över uppvärmningen. OBS! VVM 00 För att undvika störningar skall givarkablar och modularkablar separeras (min 0 cm) från starkströmsledningar vid kabeldragning. FIGHTER 00 7

10 Till installatören Dockning FIGHTER 00 dockad till olje-/pelletspanna tillsammans med SMO 0 samt vattenvärmare (flytande kondensering) SMO 0 P SV HR FG CP PG RG HR SÄV VXV UG HR FIGHTER 00 VVG HR SF RV LP SMO 0 styr FIGHTER 00, oljepanna, cirkulationspumpar, shuntar mm. FIGHTER 00 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil (VXV). Om FIGHTER 00 ej klarar av värmebehovet startas oljepannan och tillskottsvärmen shuntas in. Principschemat är utrustat med tillbehör. OBS! För att undvika störningar skall givarkablar och modularkablar separeras (min 0 cm) från starkströmsledningar vid kabeldragning. 8 FIGHTER 00

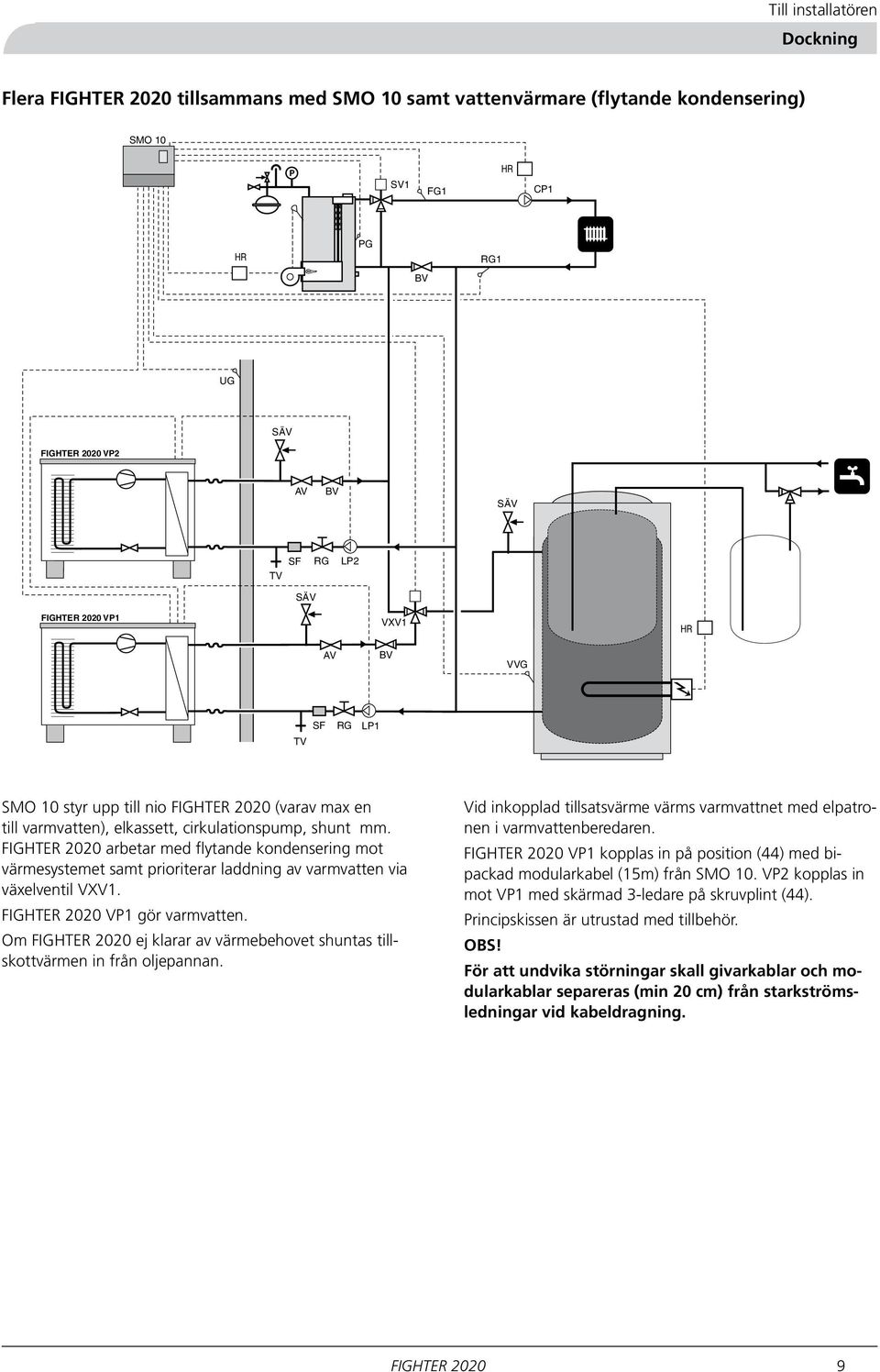

11 Till installatören Dockning Flera FIGHTER 00 tillsammans med SMO 0 samt vattenvärmare (flytande kondensering) SMO 0 Grundinkoppling P SV FG HR CP HR PG RG BV UG SÄV FIGHTER 00 VP AV BV SÄV SF TV RG LP SÄV FIGHTER 00 VP VXV HR AV BV VVG SF TV RG LP SMO 0 styr upp till nio FIGHTER 00 (varav max en till varmvatten), elkassett, cirkulationspump, shunt mm. FIGHTER 00 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil VXV. FIGHTER 00 VP gör varmvatten. Om FIGHTER 00 ej klarar av värmebehovet shuntas tillskottvärmen in från oljepannan. Vid inkopplad tillsatsvärme värms varmvattnet med elpatronen i varmvattenberedaren. FIGHTER 00 VP kopplas in på position () med bipackad modularkabel (m) från SMO 0. VP kopplas in mot VP med skärmad -ledare på skruvplint (). Principskissen är utrustad med tillbehör. OBS! För att undvika störningar skall givarkablar och modularkablar separeras (min 0 cm) från starkströmsledningar vid kabeldragning. FIGHTER 00 9

12 Till installatören Dockning FIGHTER 00 dockad med EVC (flytande kondensering) RT 0 EVC FIGHTER 00 SÄV AV TV SF RV FIGHTER 00 styrs av en rumstermostat. FIGHTER 00 arbetar med flytande kondensering mot returen från värmesystemet. Om FIGHTER 00 inte klarar av värmebehovet kopplas tillskottsvärmen in med befintlig reglerutrustning från EVC. Med hjälp av automatiken i FIGHTER 00 kan tillsatsvärmen blockeras över inställd utomhustemperatur. Värmebäraren cirkulerar genom FIGHTER 00 även under inställd stopptemperatur. Varmvattenproduktionen sker enbart med befintlig varmvattenberedare. Rätt kurva väljs på EVC så att FIGHTER 00 inte störs. Till detta alternativ behövs tillbehöret RT 0. OBS! För att undvika störningar skall givarkablar och modularkablar separeras (min 0 cm) från starkströmsledningar vid kabeldragning. 0 FIGHTER 00

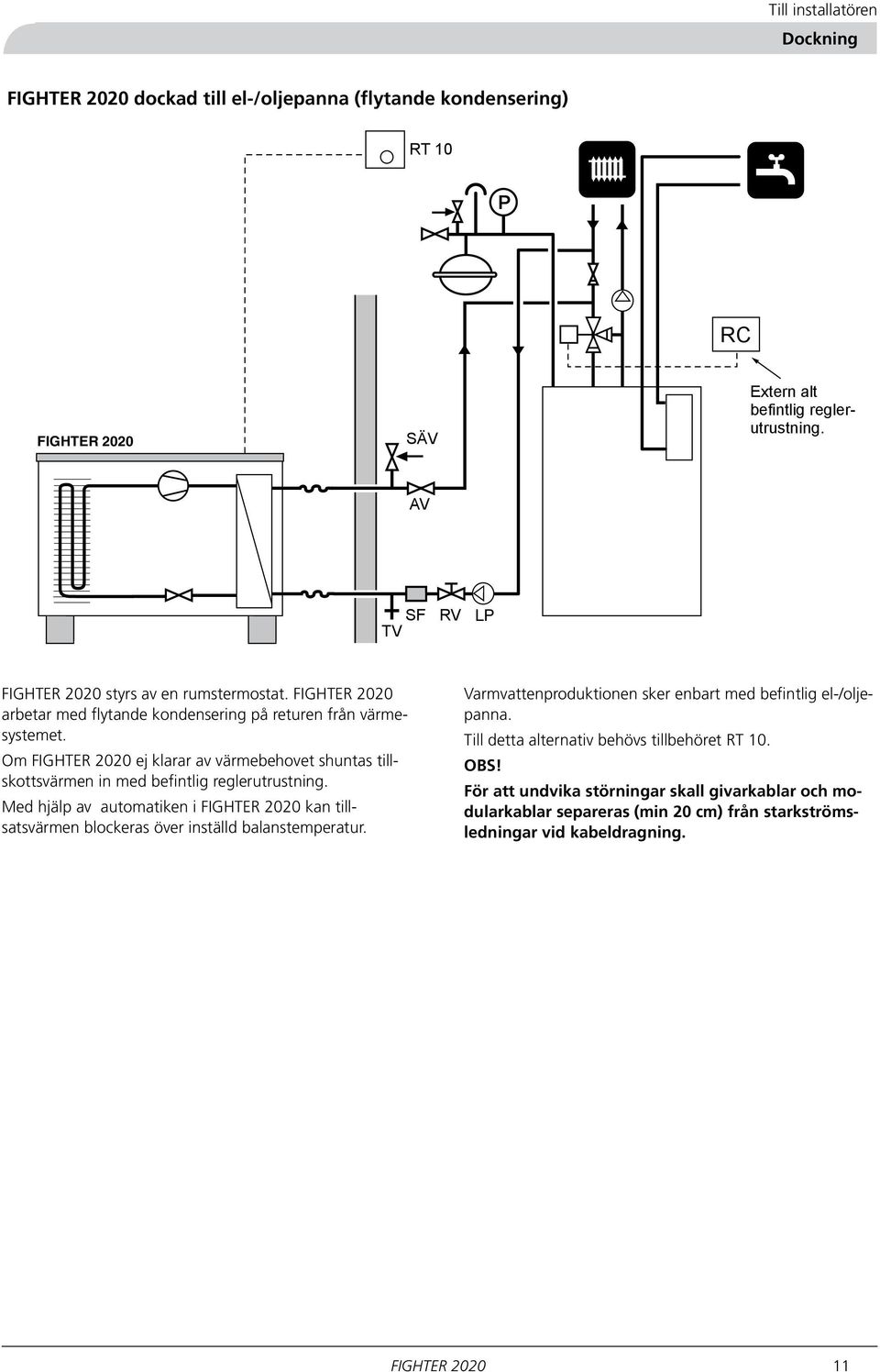

13 Till installatören Dockning FIGHTER 00 dockad till el-/oljepanna (flytande kondensering) RT 0 P RC FIGHTER 00 SÄV Extern alt befintlig reglerutrustning. AV SF TV RV LP FIGHTER 00 styrs av en rumstermostat. FIGHTER 00 arbetar med flytande kondensering på returen från värmesystemet. Om FIGHTER 00 ej klarar av värmebehovet shuntas tillskottsvärmen in med befintlig reglerutrustning. Med hjälp av automatiken i FIGHTER 00 kan tillsatsvärmen blockeras över inställd balanstemperatur. Varmvattenproduktionen sker enbart med befintlig el-/oljepanna. Till detta alternativ behövs tillbehöret RT 0. OBS! För att undvika störningar skall givarkablar och modularkablar separeras (min 0 cm) från starkströmsledningar vid kabeldragning. FIGHTER 00

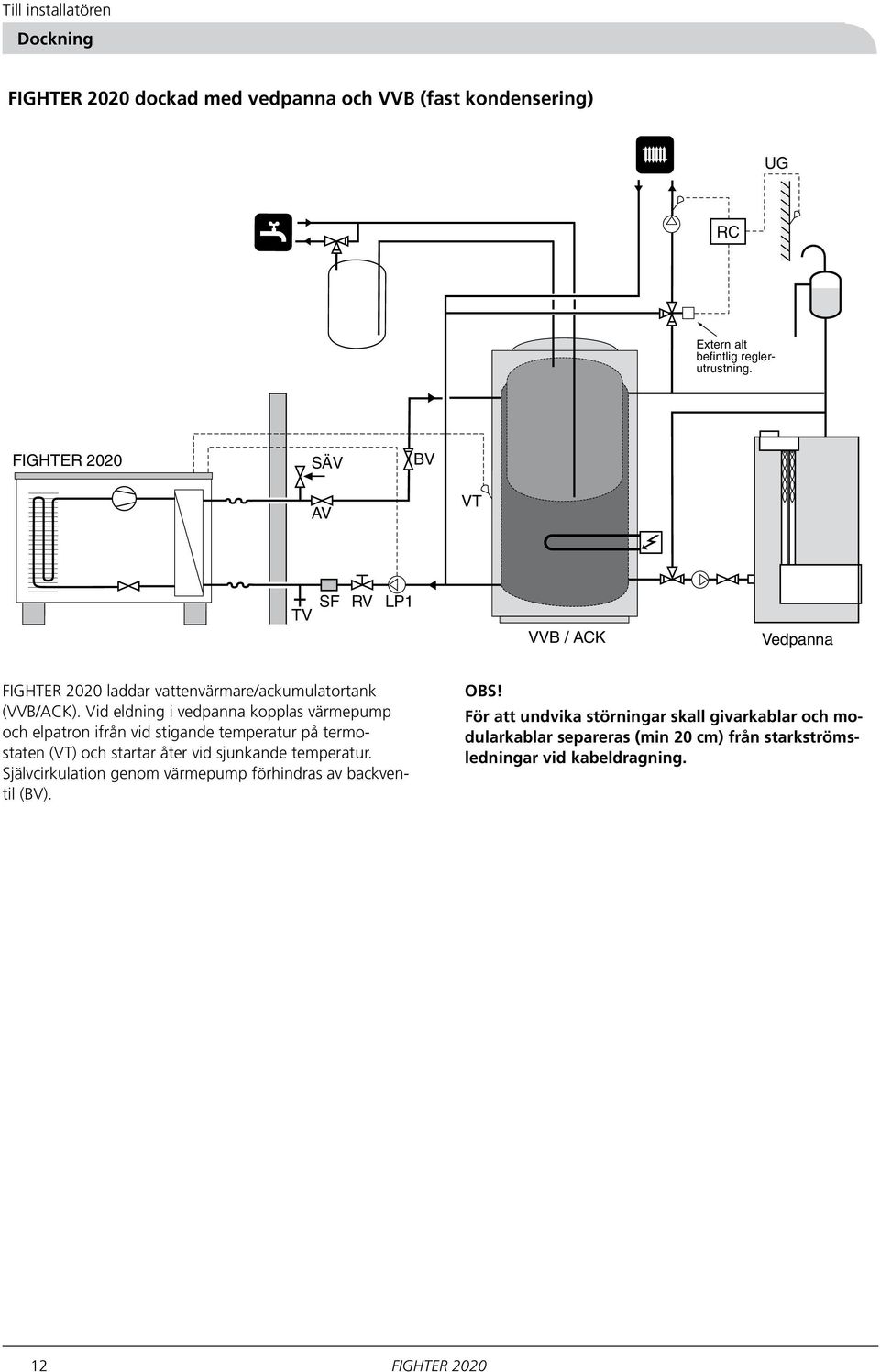

14 Till installatören Dockning FIGHTER 00 dockad med vedpanna och VVB (fast kondensering) UG RC Extern alt befintlig reglerutrustning. FIGHTER 00 SÄV BV AV VT TV SF RV LP VVB / ACK Vedpanna FIGHTER 00 laddar vattenvärmare/ackumulatortank (VVB/ACK). Vid eldning i vedpanna kopplas värmepump och elpatron ifrån vid stigande temperatur på termostaten (VT) och startar åter vid sjunkande temperatur. Självcirkulation genom värmepump förhindras av backventil (BV). OBS! För att undvika störningar skall givarkablar och modularkablar separeras (min 0 cm) från starkströmsledningar vid kabeldragning. RC 8 9 FIGHTER FIGHTER 00

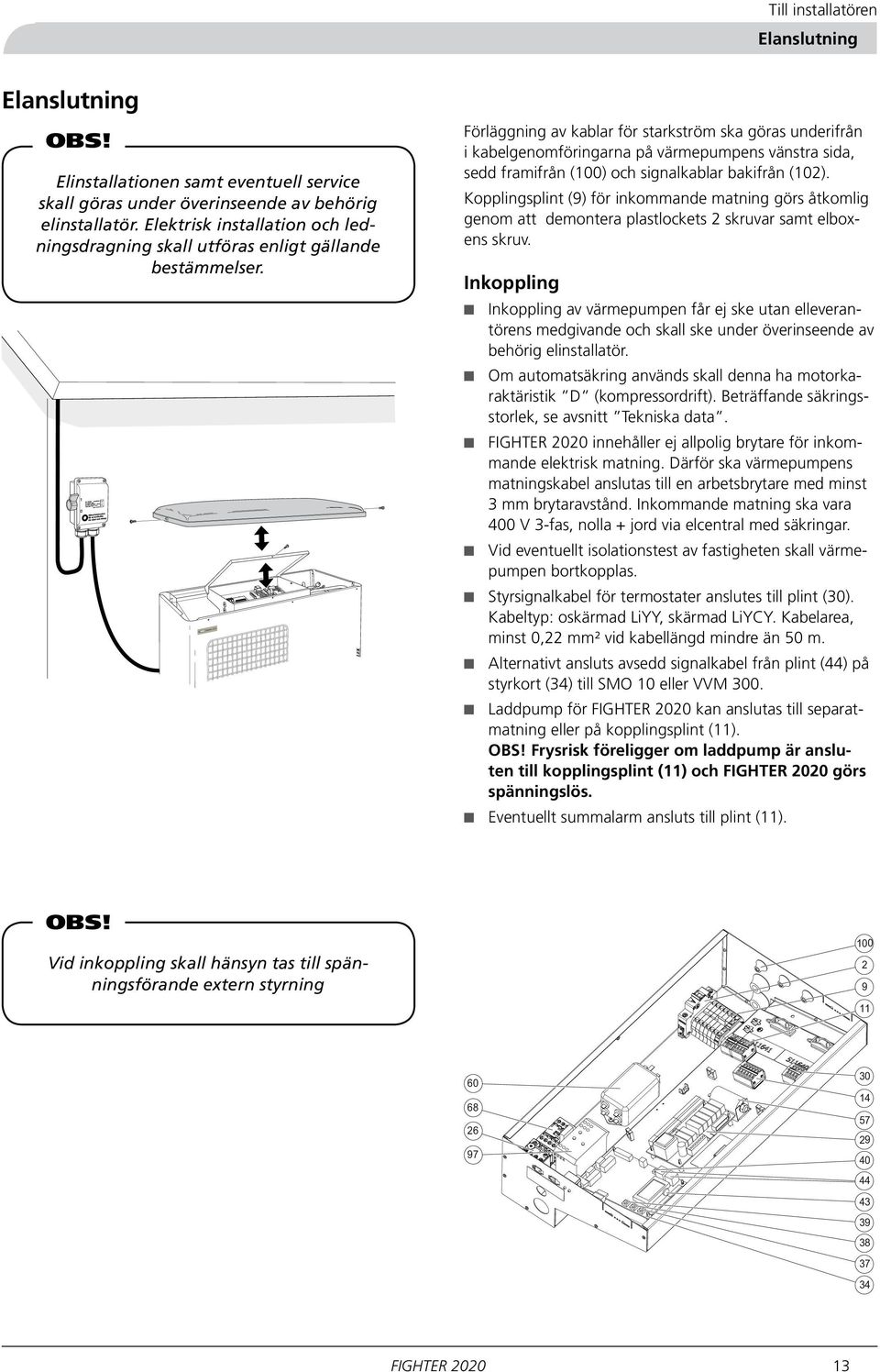

15 Till installatören Elanslutning Elanslutning OBS! Elinstallationen samt eventuell service skall göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Förläggning av kablar för starkström ska göras underifrån i kabelgenomföringarna på värmepumpens vänstra sida, sedd framifrån (00) och signalkablar bakifrån (0). Kopplingsplint (9) för inkommande matning görs åtkomlig genom att demontera plastlockets skruvar samt elboxens skruv. Inkoppling Inkoppling av värmepumpen får ej ske utan elleverantörens medgivande och skall ske under överinseende av behörig elinstallatör. Om automatsäkring används skall denna ha motorkaraktäristik D (kompressordrift). Beträffande säkringsstorlek, se avsnitt Tekniska data. FIGHTER 00 innehåller ej allpolig brytare för inkommande elektrisk matning. Därför ska värmepumpens matningskabel anslutas till en arbetsbrytare med minst mm brytaravstånd. Inkommande matning ska vara 00 V -fas, nolla + jord via elcentral med säkringar. Vid eventuellt isolationstest av fastigheten skall värmepumpen bortkopplas. Styrsignalkabel för termostater anslutes till plint (0). Kabeltyp: oskärmad LiYY, skärmad LiYCY. Kabelarea, minst 0, mm² vid kabellängd mindre än 0 m. Alternativt ansluts avsedd signalkabel från plint () på styrkort () till SMO 0 eller VVM 00. Laddpump för FIGHTER 00 kan anslutas till separatmatning eller på kopplingsplint (). OBS! Frysrisk föreligger om laddpump är ansluten till kopplingsplint () och FIGHTER 00 görs spänningslös. Eventuellt summalarm ansluts till plint (). OBS! Vid inkoppling skall hänsyn tas till spänningsförande extern styrning FIGHTER 00

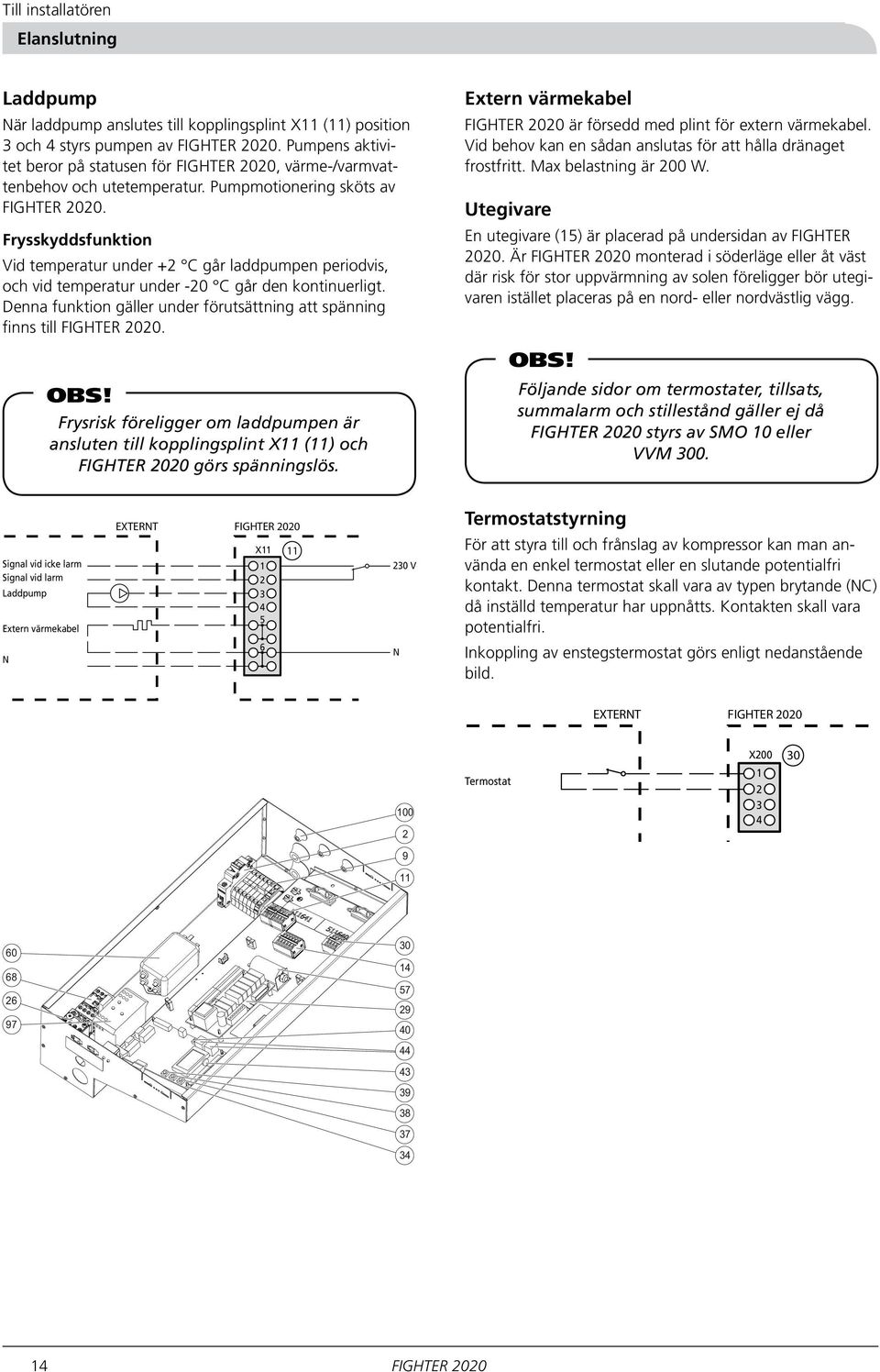

16 Till installatören Elanslutning Laddpump När laddpump anslutes till kopplingsplint X () position och styrs pumpen av FIGHTER 00. Pumpens aktivitet beror på statusen för FIGHTER 00, värme-/varmvattenbehov och utetemperatur. Pumpmotionering sköts av FIGHTER 00. Frysskyddsfunktion Vid temperatur under + C går laddpumpen periodvis, och vid temperatur under -0 C går den kontinuerligt. EXTERNT FIGHTER 00 Denna funktion gäller under förutsättning att spänning finns till FIGHTER 00. Termostat Tillsatsvärme Stillestånd OBS! Signal vid icke larm Signal vid larm Termostat Laddpump Extern värmekabel N Tillsatsvärme Stillestånd Signal vid icke larm Signal vid larm Laddpump Extern värmekabel N X00 Frysrisk föreligger om laddpumpen är X0 NO ansluten till kopplingsplint X () och NC FIGHTER COM 00 görs spänningslös. NO NC COM NO NC COM NO NC COM EXTERNT FIGHTER 00 X X00 X0 X V N 0 V N Extern värmekabel FIGHTER 00 är försedd med plint för extern värmekabel. Vid behov kan en sådan anslutas för att hålla dränaget frostfritt. Max belastning är 00 W. Utegivare En utegivare () är placerad på undersidan av FIGHTER 00. Är FIGHTER 00 monterad i söderläge eller åt väst där risk för stor uppvärmning av solen föreligger bör utegivaren istället placeras på en nord- eller nordvästlig vägg. OBS! Följande sidor om termostater, tillsats, summalarm och stillestånd gäller ej då FIGHTER 00 styrs av SMO 0 eller VVM 00. Termostatstyrning För att styra till och frånslag av kompressor kan man använda en enkel termostat eller en slutande potentialfri kontakt. Denna termostat skall vara av typen brytande (NC) då inställd temperatur har uppnåtts. Kontakten skall vara potentialfri. Inkoppling av enstegstermostat görs enligt nedanstående bild. Termostat Tillsatsvärme Stillestånd Signal vid icke larm Signal vid larm Laddpump Extern värmekabel N NO NC COM NO NC COM EXTERNT FIGHTER 00 X00 X0 X 0 0 V N FIGHTER

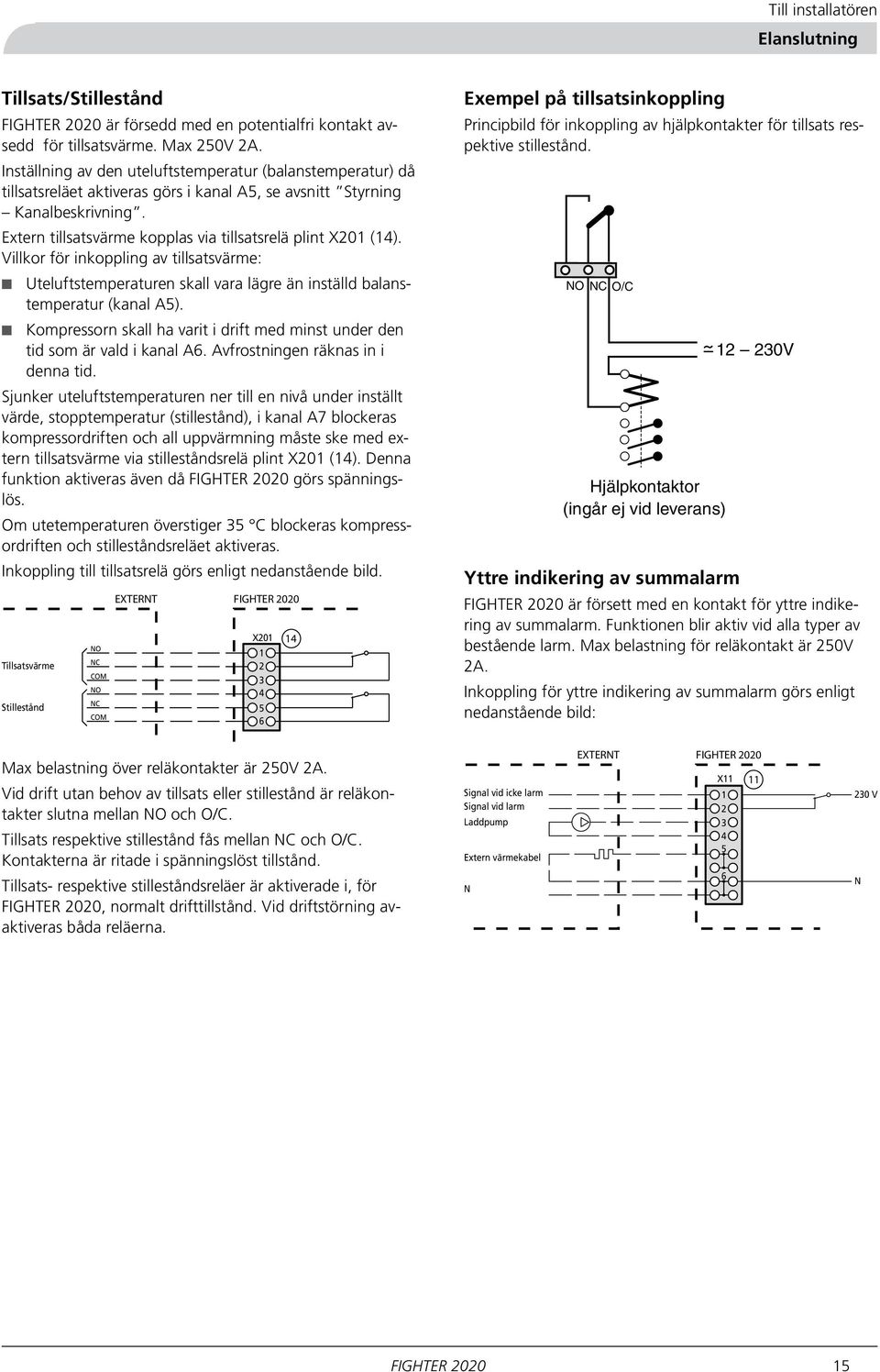

17 Till installatören Elanslutning Tillsats/Stillestånd FIGHTER 00 är försedd med en potentialfri kontakt avsedd för tillsatsvärme. Max 0V A. Inställning av den uteluftstemperatur (balanstemperatur) då tillsatsreläet aktiveras görs i kanal A, se avsnitt Styrning Kanalbeskrivning. Extern tillsatsvärme kopplas via tillsatsrelä plint X0 (). Villkor för inkoppling av tillsatsvärme: Uteluftstemperaturen skall vara lägre än inställd balanstemperatur (kanal A). Kompressorn skall ha varit i drift med minst under den tid som är vald i kanal A. Avfrostningen räknas in i denna tid. Sjunker uteluftstemperaturen ner till en nivå under inställt värde, stopptemperatur (stillestånd), i kanal A7 blockeras kompressordriften och all uppvärmning måste ske med extern tillsatsvärme via stilleståndsrelä plint X0 (). Denna funktion aktiveras även då FIGHTER 00 görs spänningslös. NO NC O/C NO NC O/C EXTERNT FIGHTER 00 Om utetemperaturen överstiger Tillsats C blockeras Stillestånd kompressordriften och stilleståndsreläet aktiveras. X00 0 Termostat Inkoppling till tillsatsrelä görs enligt nedanstående bild. Termostat Tillsatsvärme Stillestånd NO NC COM NO NC COM FIGHTER 00 NO COM Inkommande matning x 00 V Inkommande matning x 0 V NC Tillsatsvärme X Max Signal vid belastning icke larm COM över reläkontakter är 0V A. 0 V Signal vid larm NO Vid Laddpump drift utan NCbehov av tillsats eller stillestånd är reläkontakter slutna mellan NO och O/C. Termostat Signal vid icke larm Stillestånd COM Signal vid larm Laddpump Extern värmekabel Tillsats respektive stillestånd fås mellan Re Re NC och O/C. X Kontakterna NSignal vid icke larm är ritade i spänningslöst tillstånd. N Extern värmekabel 0 V Signal vid larm Tillsats- Laddpump respektive stilleståndsreläer 9 N 9 N är aktiverade i, för N X9 X9 X9 X9 X9 X9 NO FIGHTER 00, normalt drifttillstånd. Vid driftstörning avaktiveras Extern värmekabel COM NC Tillsatsvärme båda reläerna. NO N 89 9 EXTERNT 9 X00 X0 0 N L L L X0 N 9 Exempel på tillsatsinkoppling Principbild för inkoppling av hjälpkontakter för tillsats respektive stillestånd. NO NC O/C Hjälpkontaktor (ingår ej vid leverans) EXTERNT 0V FIGHTER 00 X00 Yttre indikering av summalarm Termostat FIGHTER 00 är försett med en kontakt för yttre indikering av summalarm. Funktionen blir aktiv vid alla typer av bestående larm. Max belastning för reläkontakt är 0V X0 A. NO N L NC Tillsatsvärme Inkoppling L L för yttre indikering 9 av summalarm N L L L görs enligt COM nedanstående NO bild: NC Stillestånd Inkommande matning x 0 V EXTERNT FIGHTER 00 Stillestånd NC COM X X00 X V N Signal vid icke larm Signal vid larm Laddpump Extern värmekabel X 0 V N N FIGHTER 00

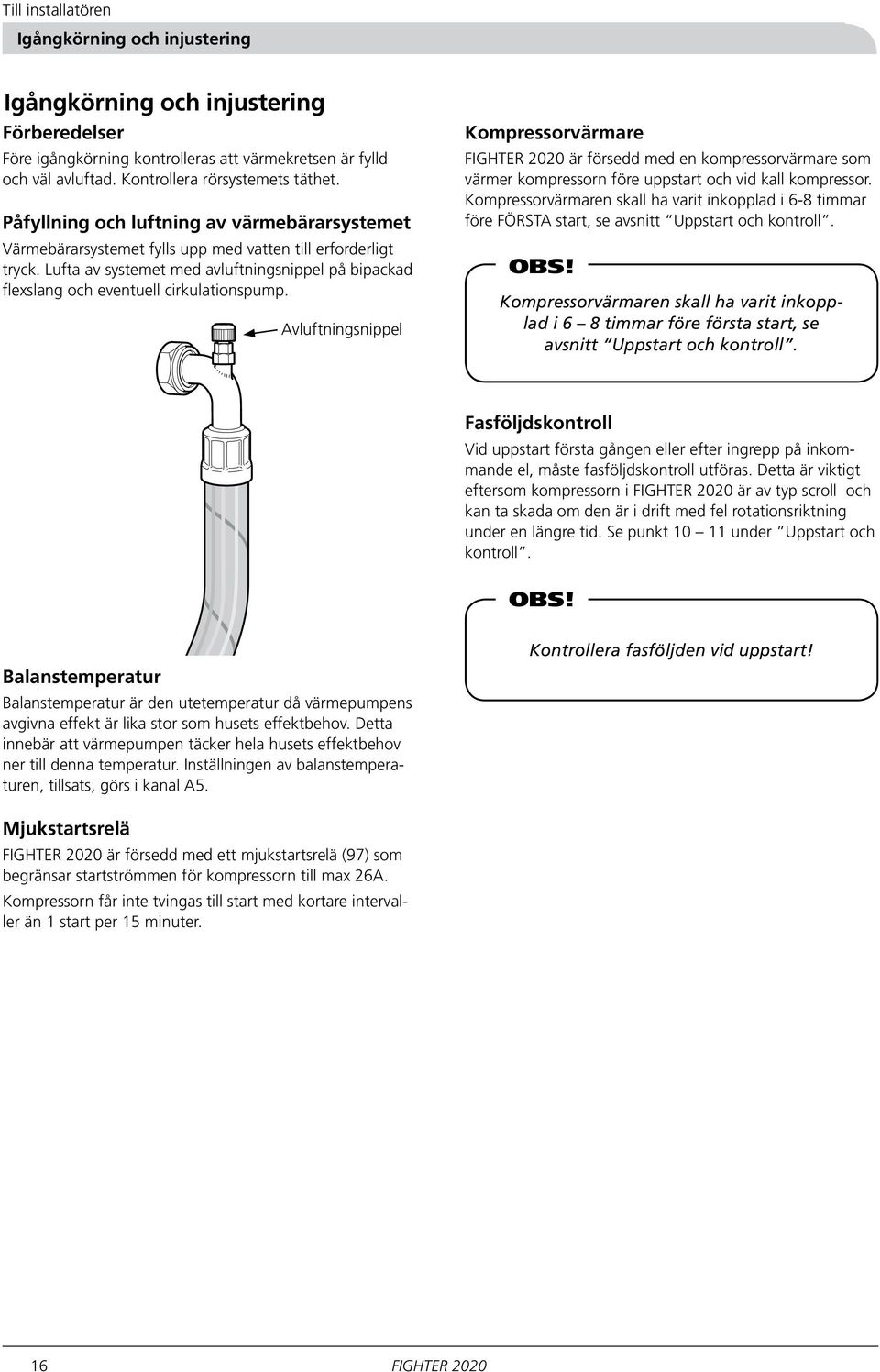

18 Till installatören Igångkörning och injustering Igångkörning och injustering Förberedelser Före igångkörning kontrolleras att värmekretsen är fylld och väl avluftad. Kontrollera rörsystemets täthet. Påfyllning och luftning av värmebärarsystemet Värmebärarsystemet fylls upp med vatten till erforderligt tryck. Lufta av systemet med avluftningsnippel på bipackad flexslang och eventuell cirkulationspump. Avluftningsnippel Kompressorvärmare FIGHTER 00 är försedd med en kompressorvärmare som värmer kompressorn före uppstart och vid kall kompressor. Kompressorvärmaren skall ha varit inkopplad i -8 timmar före FÖRSTA start, se avsnitt Uppstart och kontroll. OBS! Kompressorvärmaren skall ha varit inkopplad i 8 timmar före första start, se avsnitt Uppstart och kontroll. Fasföljdskontroll Vid uppstart första gången eller efter ingrepp på inkommande el, måste fasföljdskontroll utföras. Detta är viktigt eftersom kompressorn i FIGHTER 00 är av typ scroll och kan ta skada om den är i drift med fel rotationsriktning under en längre tid. Se punkt 0 under Uppstart och kontroll. OBS! Balanstemperatur Balanstemperatur är den utetemperatur då värmepumpens avgivna effekt är lika stor som husets effektbehov. Detta innebär att värmepumpen täcker hela husets effektbehov ner till denna temperatur. Inställningen av balanstemperaturen, tillsats, görs i kanal A. Kontrollera fasföljden vid uppstart! Mjukstartsrelä FIGHTER 00 är försedd med ett mjukstartsrelä (97) som begränsar startströmmen för kompressorn till max A. Kompressorn får inte tvingas till start med kortare intervaller än start per minuter. LEK FIGHTER 00

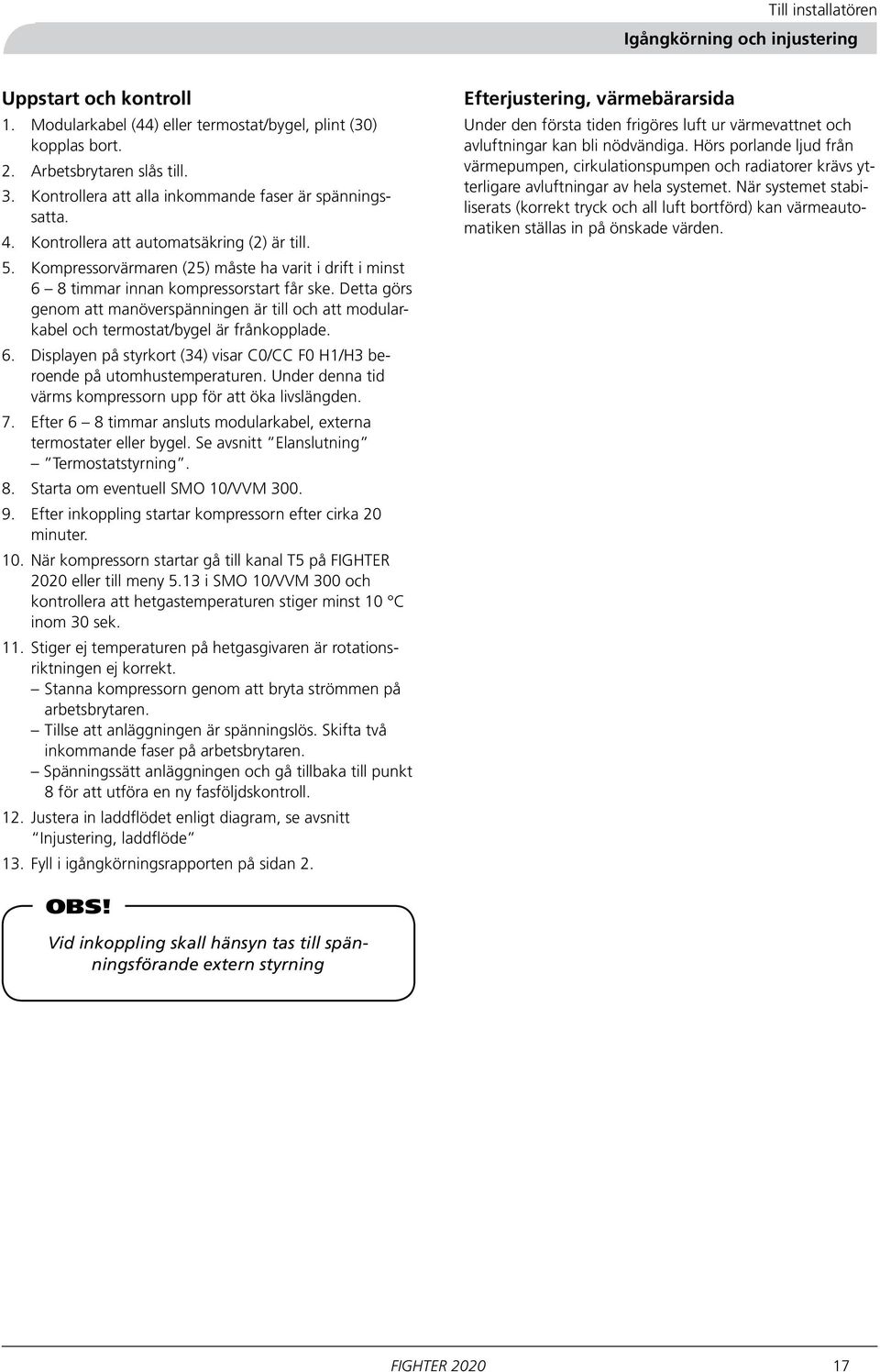

19 Till installatören Igångkörning och injustering Uppstart och kontroll. Modularkabel () eller termostat/bygel, plint (0) kopplas bort.. Arbetsbrytaren slås till.. Kontrollera att alla inkommande faser är spänningssatta.. Kontrollera att automatsäkring () är till.. Kompressorvärmaren () måste ha varit i drift i minst 8 timmar innan kompressorstart får ske. Detta görs genom att manöverspänningen är till och att modularkabel och termostat/bygel är frånkopplade.. Displayen på styrkort () visar C0/CC F0 H/H beroende på utomhustemperaturen. Under denna tid värms kompressorn upp för att öka livslängden. 7. Efter 8 timmar ansluts modularkabel, externa termostater eller bygel. Se avsnitt Elanslutning Termostatstyrning. 8. Starta om eventuell SMO 0/VVM Efter inkoppling startar kompressorn efter cirka 0 minuter. 0. När kompressorn startar gå till kanal T på FIGHTER 00 eller till meny. i SMO 0/VVM 00 och kontrollera att hetgastemperaturen stiger minst 0 C inom 0 sek.. Stiger ej temperaturen på hetgasgivaren är rotationsriktningen ej korrekt. Stanna kompressorn genom att bryta strömmen på arbetsbrytaren. Tillse att anläggningen är spänningslös. Skifta två inkommande faser på arbetsbrytaren. Spänningssätt anläggningen och gå tillbaka till punkt 8 för att utföra en ny fasföljdskontroll.. Justera in laddflödet enligt diagram, se avsnitt Injustering, laddflöde. Fyll i igångkörningsrapporten på sidan. Efterjustering, värmebärarsida Under den första tiden frigöres luft ur värmevattnet och avluftningar kan bli nödvändiga. Hörs porlande ljud från värmepumpen, cirkulationspumpen och radiatorer krävs ytterligare avluftningar av hela systemet. När systemet stabiliserats (korrekt tryck och all luft bortförd) kan värmeautomatiken ställas in på önskade värden. OBS! Vid inkoppling skall hänsyn tas till spänningsförande extern styrning FIGHTER 00 7

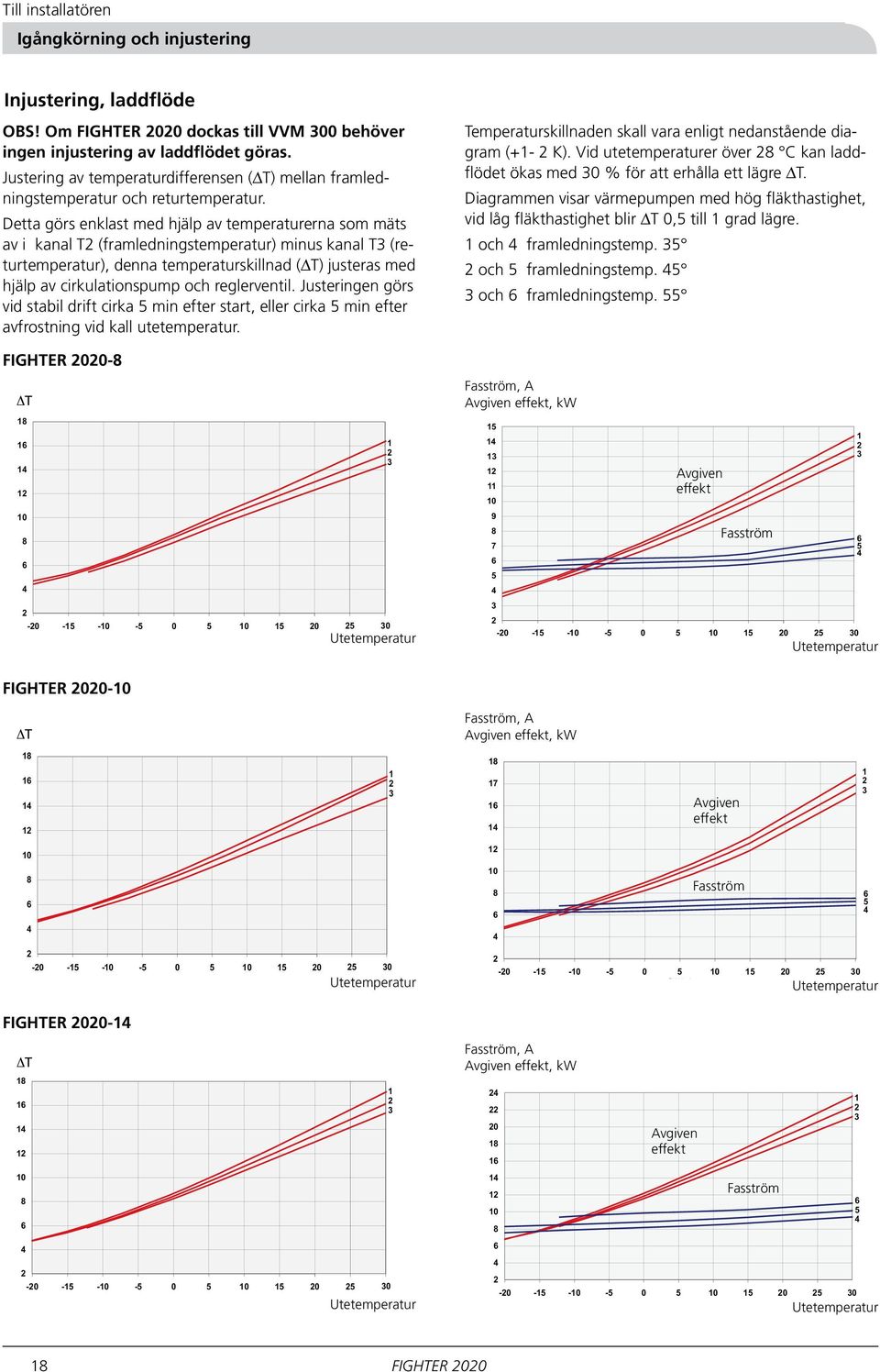

20 Till installatören Igångkörning och injustering Injustering, laddflöde OBS! Om FIGHTER 00 dockas till VVM 00 behöver ingen injustering av laddflödet göras. Justering av temperaturdifferensen ( T) mellan framledningstemperatur och returtemperatur. Detta görs enklast med hjälp av temperaturerna som mäts av i kanal T (framledningstemperatur) minus kanal T (returtemperatur), denna temperaturskillnad ( T) justeras med hjälp av cirkulationspump och reglerventil. Justeringen görs vid stabil drift cirka min efter start, eller cirka min efter avfrostning vid kall utetemperatur. FIGHTER 00-8 T F FIGHTER F00-8 T F FIGHTER 00- F T F F F00- F F00-0 Utetemperatur Utetemperatur Utetemperatur Temperaturskillnaden skall vara enligt nedanstående diagram (+- K). Vid utetemperaturer över 8 C kan laddflödet ökas med 0 % för att erhålla ett lägre T. Diagrammen visar värmepumpen med hög fläkthastighet, vid låg fläkthastighet blir T 0, till grad lägre. och framledningstemp. och framledningstemp. och framledningstemp. Fasström, A Avgiven effekt, kw F F00-8 Fasström, A Avgiven effekt, kw F F00-0 Fasström F F Avgiven F effekt 8 Fasström, A Avgiven effekt, kw F00- Avgiven effekt Avgiven effekt Fasström Fasström F Utetemperatur 0 Utetemperatur Utetemperatur 8 FIGHTER 00

21 v e r. 0 Till installatören Styrning Styrning Förklaring Fläkt Fläkten har två hastigheter, hög och låg. Fläkten styrs av utetemperaturen. Den lägre hastigheten används när utetemperaturen är hög för att begränsa effekten. Fläkten är ej i drift vid avfrostning. Vid en uteluftstemperatur under C ändras fläkthastigheten till hög. Kompressor Visar aktuell kompressorstatus. Värmare Kompressorvärmaren är alltid aktiv då kompressorn är frånslagen. Droppskålsvärmaren kopplas in då uteluftstemperaturen sjunker under inställt värde och kopplas ur då stopptemperatur nås. Kanal Visar aktuell kanal. Byter kanal med plusknappen eller minusknappen C0 Kompressor från, cirkulationspump från C Blinkar när kompressor vill starta men är förhindrad av tidsvillkor eller hög returtemperatur. F0 Fläkt från H Kompressorvärmare till Droppskålsvärmare från C F H 0 S 0 C 0 F 0 H C Kompressor till, cirkulationspump till 0 0 C 0 F 0 H F Fläkt till, låg hastighet H0 Kompressorvärmare från Droppskålsvärmare från 0C 0 F 0 H0 C F H C F H 0S 0 C Kompressor till, cirkulationspump till C F H 0 F Fläkt till, hög hastighet H Kompressorvärmare från 0C 0 F H0 0 Droppskålsvärmare till S 0 C D F 0 H CC Cirkulationspump till, kompressor från H Kompressorvärmare till C D F 0 H Droppskålsvärmare till 0C 0 D F 0 0H C 0 F 0 H S 0 C 0 F 0 H C 0 0 F 0 H 0 C 0 F 0 H 0 C 0 0 F H C0 0 F H0 C F 0 H C D F 0 H 0 C 0 0 D F 0 0 H C D F 0 H C F H C D F 0 H C F H C F H S / C CD FAvfrostning H pågår C 0 F H/ 0C 0 F H0 C C F 0 H 0C 0 F H0 0 / LP HP C0 0 F 0 H C F H 0 C 0 0 F H 0 0 C0 0 F H C C F 0 H 0 / / 0 0 / 0 / C C F 0 H 0 0 C / C F 0 0 / H 8 FIGHTER 00 Värde C 0 F 0 H 0 C 0 F 0 H 0 S 0 C 0 0 F 0 H 0 0 Visar aktuellt värde. Ökar/minskar värde med plusknappen respektive minusknappen C0 0 F 0 H0 0 C F H 0 C 0 0 F H 0 0 C0 0 F H C F H C 0 0 F H 0 C0 0 F H C C F 0 H C 0 0 C F 0 0 H Plusknapp C0 0 C F 0 0H Med plusknappen (7) bläddrar man i kanalsystemet, (framåt) eller höjer värdet på vald parameter Se avsnitt Styrning Kanalbeskrivning Minusknapp Med minusknappen 0 (8) bläddrar man i kanalsystemet (bakåt) eller sänker värdet på vald parameter. 0 Se avsnitt Styrning Kanalbeskrivning 0 Enterknapp Med enterknappen (9), aktiveras samt bekräftas eventuell värdeändring. F v e r. 0 F v Fe -r Se avsnitt Styrning Kanalbeskrivning 9 F v F e v Fe v e F F v Fv v

22 Till installatören Styrning Kanalbeskrivning Med plusknappen och minusknappen bläddrar man framåt/ bakåt bland displayens kanaler. För att förändra ett värde, tryck först enterknappen för att aktivera förändringsläge, värdet blinkar. Justera till önskat värde med plusknappen eller minusknappen. Om plusknappen eller minusknappen är intryckt i cirka sekunder sker snabbräkning. Bekräfta därefter med enterknappen. Värdet kommer att sluta blinka. Kanalerna är uppdelade i tre olika typer: status, temperaturer och inställbara värden. Snabbförflyttning mellan de olika typerna görs genom att trycka på enterknappen när STATUS, TEMP. eller ADJUST. visas. Dessa kanaler visar status och statistik. Kanal S Visar driftstatus för FIGHTER 00. Värde 0 Normal drift. S t a t u s 0 Avfrostningsrutin körs. 0 Kall utelufttemperatur. 0 Hög returtemperatur. 0 Lågtryckspressostaten har löst ut. 0 Högtryckspressostaten har löst ut. 07 Motorskyddet har löst ut. 08 Givarlarm. Någon av temperaturgivarna är felaktig. 09 Kommunikationsfel (endast då SMO 0/VVM 00 är inkopplad). 0 Högtryckspressostaten har löst ut vid avfrostning (återgår automatiskt). Fläkt stoppad. Uppträder om suggastemperaturen (T) är lägre än förångartemperaturen (T7). Felmonterade fram och returledningsgivare. Varm uteluft. Uppträder när uteluftstemperaturen överstiger C. Hög framledningstemperatur. Misslyckad avfrostning. Uppträder då avfrostning misslyckats gånger i rad. Korta drifttider. Uppträder då drifttiden varit kortare än minuter gånger i rad. 7 Hetgaslarm. Uppträder då hetgasen överstigit 0 C. Larmet återgår automatiskt när temperaturen sjunker under 0 C. Om larmet utlöses gånger under 0 minuter blir det bestående. 8 Fel rotationsriktning. OBS! Vid snabbstart, se till att hetgastemperaturen sjunkit till ca 0 C innan start. S Visar kompressortillstånd. Värde 00 Kompressor från. 0 Kompressor till. XX Kompressor blockerad på grund av larm. nn Kompressorstart om nn minuter. S Visar antal kompressorstarter, ackumulerande. S Visar drifttiden i timmar för kompressorn, ackumulerande. S Visar drifttiden i timmar för inkopplad tillsats, ackumulerande. S Visar om termostatingången är aktiv. Aktiv ingång indikeras med. Ej aktiv ingång indikeras med 0. S7 Status larmingångar (HP, LP och MS), indikerar ingång OK. S 7 / / Högtryckspressostat (HP) Motorskydd (MS) Lågtryckspressostat (LP) 0 FIGHTER 00

23 Till installatören Styrning Dessa kanaler visar aktuella temperaturer. Kanal T Uppmätt temperatur på utegivaren. T Uppmätt temperatur på framledningsgivaren. T Uppmätt temperatur på returledningsgivaren. T Uppmätt temperatur på suggasgivaren. T Uppmätt temperatur på hetgasgivaren. T Uppmätt temperatur på vätskeledningsgivaren. T7 Uppmätt temperatur på förångargivaren. I dessa kanaler görs alla inställningar. Kanal T e m p. A d j u s t. A Adress för kommunikation med SMO 0/VVM 00. Vid koppling mot VVM ska denna kanal stå på. Vid koppling mot SMO ska denna ska väljas så att varje FIGHTER 00 i systemet får en unik adress ( 9) för kommunikation med SMO 0. För exempelvis stycken FIGHTER 00 i samma system ges adresserna, respektive. Den FIGHTER 00 som gör varmvatten skall väljas till. A Max returtemperatur. När returtemperaturen uppnår inställt värde stoppas kompressorn. Värdet inställbart mellan och 0 C. Fabriksinställning 8 C. Vid tillkopplad SMO/VVM är denna meny ej ändringsbar, utan är låst på 0 C. A Minsta tidsintervall i minuter mellan kompressorstarter. Värdet inställbart mellan 0 och 0 minuter. Fabriksinställning 0 minuter. A Balanstemperatur, det inställda uteluftstemperaturvärdet då tillsatsrelä () kan aktiveras från kanal A utan att påverka kompressordriften. Tillsatsrelä () aktiveras först efter inställd tid i kanal A. Värdet inställbart mellan -0 (inställd stopptemperatur, kanal A7) och +0 C. Fabriksinställning är C. A Kontinuerlig drifttid med kompressorn innan tillsats tillåts. Värdet inställbart mellan 0 och 0 minuter. Fabriksinställning 0 minuter. A7 Stopptemperatur, det inställda uteluftstemperaturvärdet då stilleståndsrelä () aktiveras, FIGHTER 00 stannar. När stopptemperaturen ställs in på mellan -7 och -0 C begränsas framledningstemperaturen linjärt från -7 C / 8 C till -0 C / 0 C. Fabriksinställning är -0 C. A8 Minsta gångtid, värmeproduktion innan ny avfrostning är tillåten. Värdet inställbart mellan 0 och 90 minuter. Fabriksinställning 0 minuter. Fabriksinställning FIGHTER 00-0 minuter. A9 Starttemperatur för tillåten avfrostning (förångargivaren). Värdet inställbart mellan och C. Fabriksinställning C. A0 Stopptemperatur för avfrostning (förångargivaren). Värdet inställbart mellan 0 och 0 C. Fabriksinställning 0 C. A Längsta tillåtna avfrostningstid. Värdet inställbart mellan och minuter. Fabriksinställning 7 minuter. A Manuell aktivering av avfrostningsrutin. Ändra värdet från 0 till och bekräfta med enterknappen. A Återgång till fabriksinställningar. Ändra värdet från 0 till och bekräfta med enterknappen. A Kopplingsdifferens returtemperatur. Efter kompressorn stoppats för högreturtemp skall returtemperaturen sjunka med inställt värde för att start av kompressorn tillåts. Värdet är inställbart mellan 0 och 0 C. Fabriksinställning är C. Vid tillkopplad SMO/VVM är denna meny ej ändringsbar, utan är låst på C. FIGHTER 00

24 Till installatören Styrning Styrvillkor kall uteluft När uteluftgivaren (kanal T) sjunker under inställd temperatur i kanal A7 stannar värmepumpen och indikerar 0 i kanal S. Både tillsatsrelä och stilleståndsrelä aktiveras då samtidigt. Om uteluftgivaren registrerar en temperatur som är minst, C högre än inställd temperatur i kanal A7 så startar en tidräknare. När tidräknaren nått minuter avaktiveras både tillsatsreläet och stilleståndsreläet för att få en behagligare temperatur för kompressorn att starta mot. När ytterligare minuter passerat tillåts kompressorn att starta och tillsatsreläet aktiveras några sekunder senare. Dock är stilleståndsreläet avaktiverat. Om utelufttemperaturen någon gång under dessa totalt 0 minuter sjunker under kanal A7 +, C så nollställs räknaren och den börjar inte räkna igen förrän temperaturen åter är tillräckligt hög. B = Inställd temperatur för kall uteluft (kanal A7). A = Inställd temperatur för kall uteluft +, C Utelufttemperaturen (kanal T) sjunker under inställd temperatur i kanal A7 (B). Värmepumpen stannar och båda reläerna aktiveras. Utelufttemperaturen går, C över inställd temperatur i kanal A7 (A). En tidräknare startar från 0. Utelufttemperaturen sjunker under A. Tidräknaren nollas och stoppas. Utelufttemperaturen går åter över A. Tidräknaren startas igen (från 0). Tidräknaren har räknat till minuter. Båda reläerna avaktiveras. Tidräknaren har räknat till 0 minuter. Kompressor tillåts åter starta. Utelufttemperatur utelufttemp. A B Tips: Det är värmepumpens uteluftgivare som gäller. Om VVM 00/SMO 0 är inkopplad är det inte värdet i meny.0 utan värdet på uteluftstemperaturen som står i meny.9 som används. Styrvillkor avfrostning Varje minut räknar en tidräknare upp om kompressorn är igång och temperaturen på förångargivaren (kanal T7) understiger inställningen i kanal A9. Om tidräknaren uppnått inställningen i kanal A8 startas en avfrostning. Själva avfrostningen går till på följande sätt:. Fyrvägsventilen slår över mot avfrostning. Fläkten stannar och kompressorn fortsätter gå.. När avfrostningen är färdig startar fläkten och går i 0 sekunder och därefter växlar fyrvägsventilen tillbaka mot värmedrift.. Utegivare är låst och larm på hög returtemperatur är spärrat under och två minuter efter en avfrostning. Det finns möjliga orsaker till att en avfrostning avslutas:. Temperaturen på förångargivaren har uppnått inställd temperatur i kanal A0. Normalt stopp.. Avfrostningen har pågått längre än inställningen i kanal A. Kan bero på för lite energi i värmekällan, att givaren på förångaren sitter dåligt och ger en för låg temperatur (vid kall uteluft vill säga) eller en möjligtvis en dåligt fungerande kompressor.. Temperaturen på returgivaren understiger 0 C.. Högtryckspressostaten löser ut under avfrostning. Indikeras som larm 0 i kanal S. Kompressorn kommer att stannas då detta inträffar och om trycket sjunkit minuter senare kan den startas som vanligt, annars ges bestående högtryckslarm (larm 0). Temperaturen på framledningsgivaren understiger C. FIGHTER 00

25 Till installatören Givarplacering Givarplacering LP HP Uteluftgivare Lågtryckspressostat Högtryckspressostat 8 Temperaturgivare, förångare 88 Temperaturgivare, vätskeledning 89 Temperaturgivare, framledning 90 Temperaturgivare, suggas 9 Temperaturgivare, hetgas 9 Temperaturgivare, returledning NO NC O/C 89 0V 9 Hjälpkontaktor (ingår ej vid leverans) Data för temperaturgivare Temperatur ( C) Resistans (kω) Spänning (V) -0 0,,78-7,,70-0,,0-9,9,7-0 9,0, -,9, -0,,90 -,7, 0 9,8,8 7,,09 0,97,80,7,0 0,7,,00,9 0,,70,9,7 0,0,7,,09 0,08 0,9 Data för hetgasgivare Temperatur ( C) Resistans (kω) Spänning (V) 0,7,7,, 0, 0,97,07 0,88 0 0,87 0,7 0,7 0, 70 0, 0, 7 0, 0,9 80 0,7 0, 8 0, 0,8 90 0, 0, 9 0, 0,9 00 0,7 0, 0 0, 0, 0 0, 0,0 0,9 0,8 0 0,7 0, 0, 0, 0 0, 0, 0, 0, 0 0, 0, FIGHTER 00

26 Till installatören Elschema Elschema FIGHTER 00

27 Till installatören Elschema FIGHTER 00

28 Till installatören Elschema FIGHTER 00

29 Till installatören Elschema FIGHTER 00 7

30 Övrigt Tekniska specifikationer Tekniska specifikationer Komponentplacering NIBE FIGHTER 00

31 Övrigt Tekniska specifikationer Komponentlista Automatsäkring 7 Serviceanslutning, lågtryck 9 Kopplingsplint, inkommande matning Kopplingsplint, laddpump, summalarm Kopplingsplint, tillsats, stillestånd Temperaturgivare, uteluft 7 Förångare 8 Kondensor 9 -vägs ventil Droppskålsvärmare Kompressorvärmare Motorskydd, inkl återställare 7 Kompressor 9 Reläkort med nätdel 0 Kopplingsplint, termostat Lågtryckspressostat Styrkort med display Fläkt 7 Plusknapp 8 Minusknapp 9 Enterknapp 0 Resetknapp Högtryckspressostat Serviceanslutning, högtryck Kontrast för display Anslutning, kommunikation 8 Expansionsventil 7 Driftkondensator, fläkt 0 Avstörningsfilter Smutsfilter (bipackas) Torkfilter Backventil 8 Kontaktor, kompressor 70 Anslutning, värmebärare ut ur F 00, G (Ø8 mm) 7 Anslutning, värmebärare in till F 00, G (Ø8 mm) 8 Temperaturgivare, förångare 88 Temperaturgivare, vätskeledning 89 Temperaturgivare, framledning 90 Temperaturgivare, suggas 9 Temperaturgivare, hetgas 9 Temperaturgivare, returledning 9 Typskylt 97 Mjukstartsrelä Kabelgenomföring, inkommande matning 0 Kabelgenomföring, givare 0 Serienummer NIBE FIGHTER 00 9

32 LEK R Övrigt Tekniska specifikationer Ljudtrycksnivåer FIGHTER 00 placeras oftast intill en husvägg vilket ger en riktad ljudspridning som skall beaktas. Man skall därför alltid sträva efter att för uppställningen välja den sida som är vänd mot det minst ljudkänsliga grannområdet. Ljudtrycksnivåerna påverkas av ytterligare väggar, murar, marknivåskillnader m.m. och får därför endast ses som riktvärden. FIGHTER 00 arbetar sommartid med låg fläkthastighet och övrig tid med hög fläkthastighet. m m 0 m FIGHTER 00-8 FIGHTER 00-0 FIGHTER 00- Ljudtrycksnivå vid m. Fläkt låg/hög db(a) /8 /8 0/ Ljudtrycksnivå vid m. Fläkt låg/hög db(a) 0/ 0/ 8/0 Ljudtrycksnivå vid 0 m. Fläkt låg/hög db(a) /8 /8 0/ 0 NIBE FIGHTER 00

33 000 mm 000 mm 0 mm 0 mm Övrigt Tekniska specifikationer Mått- och avsättningskoordinater Bakom värmepumpen skall ett fritt utrymme på 0 mm finnas för eventuell service. Framför och ovanför värmepumpen krävs ett utrymme på 000 mm för eventuell service. Fritt utrymme bakom Fritt utrymme bakom Fritt utrymme Fritt utrymme Min. Min. avstånd vid vid användning av av flera F F mm Min. avstånd vid användning av flera F mm Fritt utrymme framför Fritt utrymme framför NIBE FIGHTER 00

34 Övrigt Tekniska specifikationer Tekniska data Typ FIGHTER 00-8 FIGHTER 00-0 FIGHTER 00- Avgiven/Tillförd effekt* vid / C ** (kw) 7,/, 9,/,,7/, Avgiven/Tillförd effekt* vid 7/ C ** (kw) 8,7/, 0,7/,7,/,7 Avgiven/Tillförd effekt* vid -7/ C ** (kw),7/, 7,/,8 9,/,8 Avgiven/Tillförd effekt* vid 0/ C ** (kw) 7,0/, 8,/,9,7/,0 Avgiven/Tillförd effekt* vid 7/ C ** (kw) 8,/, 0,/,,/, Avgiven/Tillförd effekt* vid -7/0 C ** (kw),/, 7,0/, 9,/, Avgiven/Tillförd effekt* vid /0 C ** (kw) 7,/, 8,8/,,/, Avgiven/Tillförd effekt* vid 7/0 C ** (kw) 8,/, 0,0/,,9/, Avgiven/Tillförd effekt* vid /0 C ** (kw) 9,9/,7,/,,/,8 Avgiven/Tillförd effekt* vid -0/0 C ** (kw),/,,7/,9,/,9 Startström (A) Inställning av motorskydd (A) 7 9 Mjukstartsrelä ingår som standard Driftspänning x 00 V + N + PE 0 Hz Kompressor scrollkompressor Nominellt flöde värmebärare (l/s) 0,0 0, 0, Internt tryckfall vid nominellt flöde (kpa),,,7 Min-/maxtryck värmebärarsida (bar) 0,/, Luftflöde (m /h) 0/70 0/70 0/00 Nominell effekt fläkt (W) /8 /8 7/90 Säkring (A) 0 Kapslingsklass IP Max utgående värmebärartemperatur ( C) 8 Köldmediemängd (R0A) (kg),0,0, Anslutning värmebärare utv Ø G (Ø 8 mm) Avfrostningssystem hetgasavfrostning Brytvärde pressostat HP (bar) 9 Brytvärde pressostat LP (bar) 0, Differens pressostat HP (bar) -7 Differens pressostat LP (bar) +,0 Höjd med benställning (mm) 0 Bredd mm (mm) 00 Djup mm (mm) 00 Vikt kg (kg) 0 Färg slipad rostfri/mörkgråmetallic Lägsta driftpunkt, uteluft/framledning ( C) -0/0 (-7/8) Högsta driftpunkt, uteluft/framledning ( C) /8 RSK nr * Kompressor, fläkt och styrning. Avfrostning reducerar förhållandet mellan tillförd/avgiven effekt med cirka 0 %. ** Utetemperatur/Framledningstemperatur NIBE FIGHTER 00

35 LEK VVM 00 A B I II III A B I II I II A B LEK LEK Varmtvandstemp Brauchwassertemp.0. Hotwatertemperature.0. Övrigt Tekniska specifikationer Bipackningssats Smutsfilter R LEK st flexslangar (R) med st packningar Tillbehör LEK LEK tyska VVM 00 Varmvattenmodul (endast för FIGHTER 00-8 och -0) RSK nr 0 8 SMO 0 Reglercentral RSK nr 0 87 Dubbelmantlade varmvattenberedare VPA 00/00 RSK nr 8 9 VPA 0/00 RSK nr 8 0 LEK 0 C Varmvattenstyrning VST Växelventil, Cu-rör Ø8 Max rekommenderad laddeffekt, kw RSK nr Varmvattenstyrning VST 0 Växelventil, DN (/ ) Max rekommenderad laddeffekt, 0 kw Art nr RSK nr RT 0 Rumstemostat RSK nr 8 Hjälprelä HR 0 RSK nr 0 NIBE FIGHTER 00

36 Övrigt Åtgärder vid driftstörningar Åtgärder vid driftstörningar Statuskontroll Bläddra med plusknappen till kanal S för att avläsa status samt eventuellt larm. Se även avsnitt Styrning Kanalbeskrivning. FIGHTER 00 ej i drift Orsak: Extern reglerutrustning har ej gett startsignal. Åtgärd: Kontrollera inställningar i reglerutrustningen. Orsak: Säkringar har löst ut. Åtgärd: Byt säkring eller återställ automatsäkring. Om säkring löser ut igen skall installatören kontaktas. Orsak: Tidsvillkor tillåter ej start. Åtgärd: Vänta tills inställt villkor löpt ut. (Blinkar C i display har startvillkor givits.) Orsak: Utetemperatur varmare än C. Indikeras som i kanal S. Åtgärd: Vänta tills utetemperatur är kallare än,0 C. Orsak: Hög framledningstemperatur (T). Indikeras som i kanal S. Åtgärd: Kontrollera laddflöde samt smutsfilter vilket kan vara delvis igensatt. Orsak: Motorskydd har löst ut. Indikeras som 07 i kanal S. Åtgärd: Kontrollera säkringar. Orsak: Kall uteluft. Indikeras som 0 i kanal S. Åtgärd: Vänta tills utomhustemperaturen är högre än värmepumpens inställda stoppvärde. Orsak: Utlöst högtryckspressostat. Indikeras som 0 i kanal S. Åtgärd: Kontrollera att systemet är ordentligt avluftat. Kontrollera säkringar. Kontrollera att smutsfiltret inte är igensatt. Kontrollera att cirkulationspumpen roterar. Om fel kvarstår skall installatören kontaktas. Orsak: Hög returledningstemperatur (T). Indikeras som 0 i kanal S. Åtgärd: Kontrollera laddflöde och notera kompressorns begränsningar vid låga utetemperaturer. Orsak: Misslyckad avfrostning. Indikeras som i kanal S. Åtgärd: Kontrollera laddflöde. Orsak: Korta drifttider. Indikeras som i kanal S. Åtgärd: Kontrollera kopplingsdifferens för termostat. Kontrollera starttemperatur varmvatten (meny.) i eventuell VVM / SMO. Kontrollera laddflöde samt smutsfilter vilket kan vara delvis igensatt. Orsak: Utlöst lågtryckspressostat. Indikeras som 0 i kanal S. Åtgärd: Tillse att luftflödet ej är blockerat. Vid återkommande fel skall installatören kontaktas. Orsak: Felmonterad fram- eller returledningsgivare. Indikeras som i kanal S. Åtgärd: Kontakta installatör. Orsak: Hetgastemperaturen överstiger 0 C. Indikeras som 7 i kanal S. Åtgärd: Kontakta installatör. Orsak: Fel rotationsriktning. Indikeras som 8 i kanal S. Åtgärd: Vid nystart eller efter ingrepp i elcentral se avsnitt Igångkörning och injustering Uppstart och kontroll. Orsak: Värmepumpen avfrostar ej. Åtgärd: Kontrollera temperaturen på returgivaren (kanal T). Är den lägre än 0 C kommer värmepumpen ej att avfrosta. Kontrollera temperaturen på förångargivaren (kanal T7). Är den högre än inställningen för Starttemperatur, avfrostning (kanal A9) under kompressordrift avfrostar ej värmepumpen. Orsak: Fläkt stoppad. Indikeras som i kanal S. Åtgärd: Tillse att luftflödet ej är blockerat. Vid återkommande fel skall installatören kontaktas. Larm kvitteras genom att spänningen till värmepumpen bryts varefter den återstartas. Om driftsstörningen ej kan åtgärdas med hjälp av ovanstående bör installatör kontaktas. NIBE FIGHTER 00

37 Övrigt Åtgärder vid driftstörningar Avtappning, värmebärarsidan Vid längre strömavbrott är det att rekommendera tömning av den del av värmesystemet som finns utomhus. (se avsnitt Röranslutning/Rörinkoppling) OBS! Eftersom FIGHTER 00 kan anslutas till ett stort antal externa enheter skall även dessa kontrolleras. OBS! Ingrepp bakom fastskruvade luckor får endast göras av eller under överinseende av behörig installatör OBS! Vid korrespondens med NIBE ska produktens serienummer alltid uppges. 0 NIBE FIGHTER 00
