1 MOS SE MONTERINGS- OCH SKÖTSELANVISNING 0354 LEK

2 Innehållsförteckning Till Fastighetsägaren Allmänt Systembeskrivning Funktionsprincip 3 Komponenter 3 Systemprincip 3 Underhållsrutiner Allmänt 4 Drift 4 Avluftning 4 Säkerhetsventil 4 Åtgärder vid frysrisk 4 Åtgärder vid driftstörningar Låg rumstemperatur 5 Till Installatören Allmänt till installatören Allmänt 6 Uppställning 6 Rörinstallation Cirkulationspump 7 Elinstallation Kraftmatning 8 Installationsalternativ Komponenter FIGHTER 320/330 och F330 0 F345 5 Service Avtappning 8 Övrigt Elschema Tekniska specifikationer Mått 20 Komponentplacering 2 Komponentlista 2 Tekniska data 22

3 Till Fastighetsägaren Allmänt Allmänt För att få bästa utbyte av elkassetten bör Du läsa igenom den här Monterings- och Skötselanvisningens avdelning Till Fastighetsägaren. är en elkassett som i förstahand är avsedd för montering tillsammans med värmepump för uppvärmning av villor eller mindre hyreshus. är en svensktillverkad kvalitetsprodukt med lång livslängd och säker drift. Serienummer* (5), ska alltid uppges vid korrespondens med NIBE. 06 Installationsdatum Rörinstallatör Elinstallatör Installerad effekt på elpatronen Här införes eventuella anteckningar. Datum Sign *Serienummer finns i vänster hörn på elkassettens insida. Apparaten får användas av barn över 8 år och av personer med fysisk, sensorisk eller mental funktionsnedsättning samt av personer som saknar erfarenhet eller kunskap under förutsättning att de får handledning eller instruktioner om hur man använder apparaten på ett säkert sätt och informeras så att de förstår eventuella risker. Barn får inte leka med apparaten. Låt inte barn rengöra eller underhålla apparaten utan handledning. Med förbehåll för konstruktionsändringar. NIBE

4 Till Fastighetsägaren Systembeskrivning Systembeskrivning Funktionsprincip NIBE är en elkassett som i första hand är avsedd för montering tillsammans med värmepump för uppvärmning av fastigheter. Elkassetten är i princip en elpatron monterad i en vattenbehållare, eller en elpanna utan varmvattenberedare. innehåller överhettningsskydd samt kontaktorer för att externt kunna reglera de tre effektgrupperna, 4, 7 och 5 kw. Tidsfördröjning rekommenderas enligt Svenska Elverksföreningens normer när inkopplad effekt överstiger 6 kw. Energisnål En liten vattenvolym och en välisolerad kassett ger väldigt små värmeförluster. Komponenter AV Avstängningsventil BV Backventil CP Cirkulationspump EXP Expansionskärl FG Framledningsgivare RG Returledningsgivare RV Reglerventil SÄV Säkerhetsventil OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer. För inkoppling mot de olika värmepumparna se respektive principschema. Systemprincip Tillsatsvärme från styrs utav värmepumpen. EXP SÄV AV CP FG RV RG AV BV LEK LEK 3

5 Till Fastighetsägaren Underhållsrutiner Underhållsrutiner Allmänt Kontrollera efter installationen tillsammans med installatören att anläggningen är i fullgott skick. Låt installatören visa reglage och funktioner så att du har fullt klart hur anläggningen ska fungera och skötas. Drift Eleffekten styrs externt av värmepumpen. Det innebär att eleffekten kopplas in och ur stegvis vid behov av tillskottsvärme. Avluftning Kontrollera med jämna mellanrum att vatten finns i systemet. Det kan vara luft kvar i systemet en tid efter installationen varför avluftning av radiatorerna och panna bör ske ytterligare någon gång. Efter avluftning skall trycket kontrolleras och vatten eventuellt fyllas på. Säkerhetsventil Värmesystemets säkerhetsventil ska vara helt tät och normalt inte släppa ut något vatten. Säkerhetsventilens funktion ska kontrolleras regelbundet, ca. 4 gånger per år. Gör kontrollen enligt följande:. Öppna ventilen. 2. Kontrollera att vatten strömmar genom ventilen. 3. Stäng ventilen. Återställ trycket genom påfyllning av vatten. Åtgärder vid frysrisk Vid sträng kyla får ingen del av värmesystemet vara avstängd, då risk för frostsprängning föreligger. Om någon del av värmesystemet kan misstänkas vara fruset, tillkalla installatör. Om värmeystemet skall vara avstängt en längre tid bör man tappa ut vattnet och även säkerhetsställa att det inte går att starta elpatronen. 4

6 Till Fastighetsägaren Åtgärder vid driftstörningar Åtgärder vid driftstörningar Vid felaktig funktion eller vid driftstörning kan som en första åtgärd nedanstående punkter kontrolleras: Låg rumstemperatur Utlöst grupp- eller huvudsäkring. Eventuell jordfelsbrytare utlöst. Överhettningsskyddet (6) har löst ut. Om överhettningsskyddet har löst ut, skall funktionen på systemets cirkulationspumpar och ventiler kontrolleras. Återställning sker genom att trycka in knappen på överhettningsskyddet, när temperaturen sjunkit under 80 C. Cirkulationspump stannat. För lågt ställd termostat för elpatron (35). Luft i pannan eller systemet. För lågt förtryck i expansionskärlet. Effektvakt eller extern styrning kan ha blockerat eleffekten. OBS! Ingrepp bakom fastskruvade luckor får endast göras av behörig installatör. 5

7 LEK Till Installatören Allmänt till installatören Allmänt till installatören Allmänt Användningsområdet för är i kombination med NIBE berg- och luft/vattenvärmepumpar. När värmebehovet är större än värmepumpens kapacitet kopplas elkassetten automatiskt in som kompletteringsvärme. Elutrustningen är anpassad till värmepumpens funktion. innehåller överhettningsskydd samt tre kontaktorer för att styra de tre effektstegen 4, 7 respektive 5 kw. För bästa funktion bör effekten binärstyras, det vill säga 4, 7,, 5,, 22 och 26 kw. Om ingen manöverspänning erhålls från värmepumpen kan det största effektsteget tvångsstyras via termostat. Se elschema. Uppställning Elkassetten skall monteras stående (se ovanstående bild). För service erfodras ett fritt utrymme på 500 mm framför kassetten. Om detta inte är möjligt ska demonterbara kopplingar användas. 6

8 Till Installatören Rörinstallation Rörinstallation Rörinstallationen ska utföras enligt gällande normer. Cirkulationspump Cirkulationspump ska användas för att säkerställa flödet över elpatronen. Om värmesystemet ventiler kan stänga cirkulationen helt ska bypassventil installeras för att flödet genom elkassetten inte ska upphöra. Vid sluten anläggning ska godkänd säkerhetsventil installeras samt tryckexpansionskärl. OBS! Rörsystemet ska vara urspolat innan elkassetten ansluts så att föroreningar inte skadar ingående komponenter. 7

9 Till Installatören Elinstallation Elinstallation skall installeras via allpolig arbetsbrytare med minst 3 mm brytaravstånd. OBS! Elinstallationen samt eventuell service skall göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. OBS! Återställ överhettningsskyddet, det kan ha löst ut under transporten. OBS! Strömställaren (A) får inte ställas i läge " " innan pannvatten fylls på. Överhettningsskyddet, termostaten och elpatronen kan skadas. Kraftmatning Kabeln för kraftmatning väljs efter vald effekt och kopplas in på plint. OBS! Vid eventuell service ska all elektrisk matning kontrolleras och kopplas ifrån. Elkassetten kan vara spänningssatt från tillkopplad värmepump. 8

10 Till Installatören Installationsalternativ Installationsalternativ Komponenter AV Avstängningsventil BV Backventil ELK Elkassett EXP Expansionskärl FG Framledningstemperaturgivare HR Hjälprelä KB Köldbärare RG Returtemperaturgivare RV Reglerventil SF Smutsfilter SÄV Säkerhetsventil UG Utomhustemperaturgivare VBP Värmebärarpump VVG Varmvattentemperaturgivare VXV Växelventil, VST /VST 20 AA25 BP6 BT BT6 BT25 BT7 CMX CP0 EB EB2 EB00 EP2 EP4 EP5 FL2 FL3 FLX GP0 HQX KA QM QM2X QM30-QM5 QN0 RMXX RN XD XL27-XL28 Apparatlåda Manometer Utomhustemperaturgivare Temperaturgivare, varmvattenladdning Temperaturgivare, värmebärare framledning, extern Temperaturgivare, värmebärare retur, extern Expansionskärl Ackumulatortank Elkassett Elpatron Värmepump Kollektor, köldbärarsida Kylmodul A Kylmodul B Säkerhetsventil, värmebärare Säkerhetsventil, köldbärare Säkerhetsventil Cirkulationsump, värmebärare Partikelfilter Hjälprelä, elpatron påfyllningsventil Avluftningsventil Avstängningsventil Växelventil, varmvatten/värme Backventil Trimventil Kopplingsbox Anslutning, påfyllning köldbärare

11 A B A B 50.0 C Varmvattentemperatur I II Till Installatören Installationsalternativ FIGHTER 320/330 och F330 SÄV EXP VBP3 FG AV RV HR BV RG UG VXV KB ut RV BV KB-ut B AV SF AV VVG EXP AV P SF KB-in KB in A F330 SÄV RV BV HR VPB FIGHTER 320/330 / F330 prioriterar laddning av varmvatten med halva effekten (värmepumpsmodul B) via växelventil. Vid fulladdad varmvattenberedare/ackumulatortank växlar växelventil mot värmekrets. Vid värmebehov startas först modul A. Vid stort behov startas även modul B för värmedrift. FIGHTER 320/330 / F330 kopplar stegvis in när effektbehovet överstiger värmepumpens kapacitet. Om VVB/ACK förses med elpatron plus kopplingsbox kan funktionen Extra varmvatten användas. Förbikopplingsbar kontaktor rekommenderas. Menyinställningar. Välj "El" i meny..8 - "Tillsats". 2. Välj "Binär" i meny "Eltillsatstyp". 3. Välj "2" i meny "Reläer eltillsats". 4. Välj "" i meny "Steg vid 2h fördröjning", om en begränsning av eleffekten till 5 kw inom 2 timmar från uppstart önskas. 5. Välj driftläge Auto för att eltillsatsen skall tillåtas att gå in. Kontrollera inställningen av maxeffekt på ratt (0) i FIGHTER 320/330 / F330. För mer information, se aktuell Monterings- och Skötselanvisning till FIGHTER 320/330 / F330. 0

12 Till Installatören Installationsalternativ Elinkoppling FIGHTER 320/330 Utan termostat, 2 aktiva elsteg kw elpatronsteg aktivt. FIGHTER FIGHTER 320/330 X T PE 3 N 4 L 5 6 L3 0 L2 L PE

13 Till Installatören Installationsalternativ Med termostat, 3 aktiva elsteg 26 kw elpatronsteg aktivt. 5 kw elpatronsteg aktivt i reservläge. FIGHTER FIGHTER 320/330 X T PE 3 N 4 L 5 6 L3 0 L2 L PE OBS! Termostaten (35) måste justeras så att temperaturer över systemets högsta tillåtna temperatur inte överskrids. Justeringen får dock inte vara så låg att den begränsar effekten. 2

14 Till Installatören Installationsalternativ Elinkoppling F330 Utan termostat, 2 aktiva elsteg kw elpatronsteg aktivt. F330 X PE N L L3 L2 L PE T 3

15 Till Installatören Installationsalternativ Med termostat, 3 aktiva elsteg 26 kw elpatronsteg aktivt. 5 kw elpatronsteg aktivt i reservläge. F330 X PE N L L3 L2 L PE T OBS! Termostaten (35) måste justeras så att temperaturer över systemets högsta tillåtna temperatur inte överskrids. 4

16 Till Installatören Installationsalternativ F345 -EB -CM5 -FL0 -EB -QM42 -QM43 -RN -GP0 -RM42 -EB00-BT25 -EB00-BT7 -BP6 P -QM2 -FL3 -CM3 -QM33 -EB00 -BT -XL27 -XL28 -QM34 -FL2 -QM53 -EB00 -HQ3 -EP5 -RM3 -QM57 -EB00 -QN0 -CP0 -EP2 -QM52 -RM -FL -QM5 -HQ2 -QM50 -RM0 -EP4 -HQ5 -QM56 -FL4 -RM2 -QM55 -HQ4 -QM54 -FL3 -AA25 -EB00 -BT6 -XD -KA -EB2 -QM -FL2 -CM -QM20 Modul EP4 prioriterar laddning av varmvatten via växelventil. Vid fulladdad varmvattenberedare/ackumulatortank växlar växelventilen mot värmekrets. Värmepumpen styrs av utegivare i kombination med framledningsgivaren som skall placeras på stamledningen till radiatorerna. inkopplas automatiskt när effektbehovet överstiger värmepumpens kapacitet. Menyinställningar. Ställ in "startdifferens tillsats" och "diff. mellan tillsatssteg" i meny "gradminutinställning". 2. Ställ in om det ska vara binär styrning eller inte, "max steg" samt "säkringsstorlek" i meny "stegstyrd tillsats". För mer information, se aktuell Installatörshandbok till F345. 5

17 Till Installatören Installationsalternativ Elinkoppling F345 Utan termostat, 3 aktiva elsteg 26 kw elpatronsteg aktivt. F X PE N 35 T X2 L L3 L2 L PE 0 6

18 Till Installatören Installationsalternativ Med termostat, 3 aktiva elsteg 26 kw elpatronsteg aktivt. 5 kw elpatronsteg aktivt i reservläge. F X4 X PE N 2 35 T X2 L L3 L2 L PE 0 OBS! Termostaten (35) måste justeras i så att temperaturer över systemets högsta tillåtna temperatur inte överskrids. 7

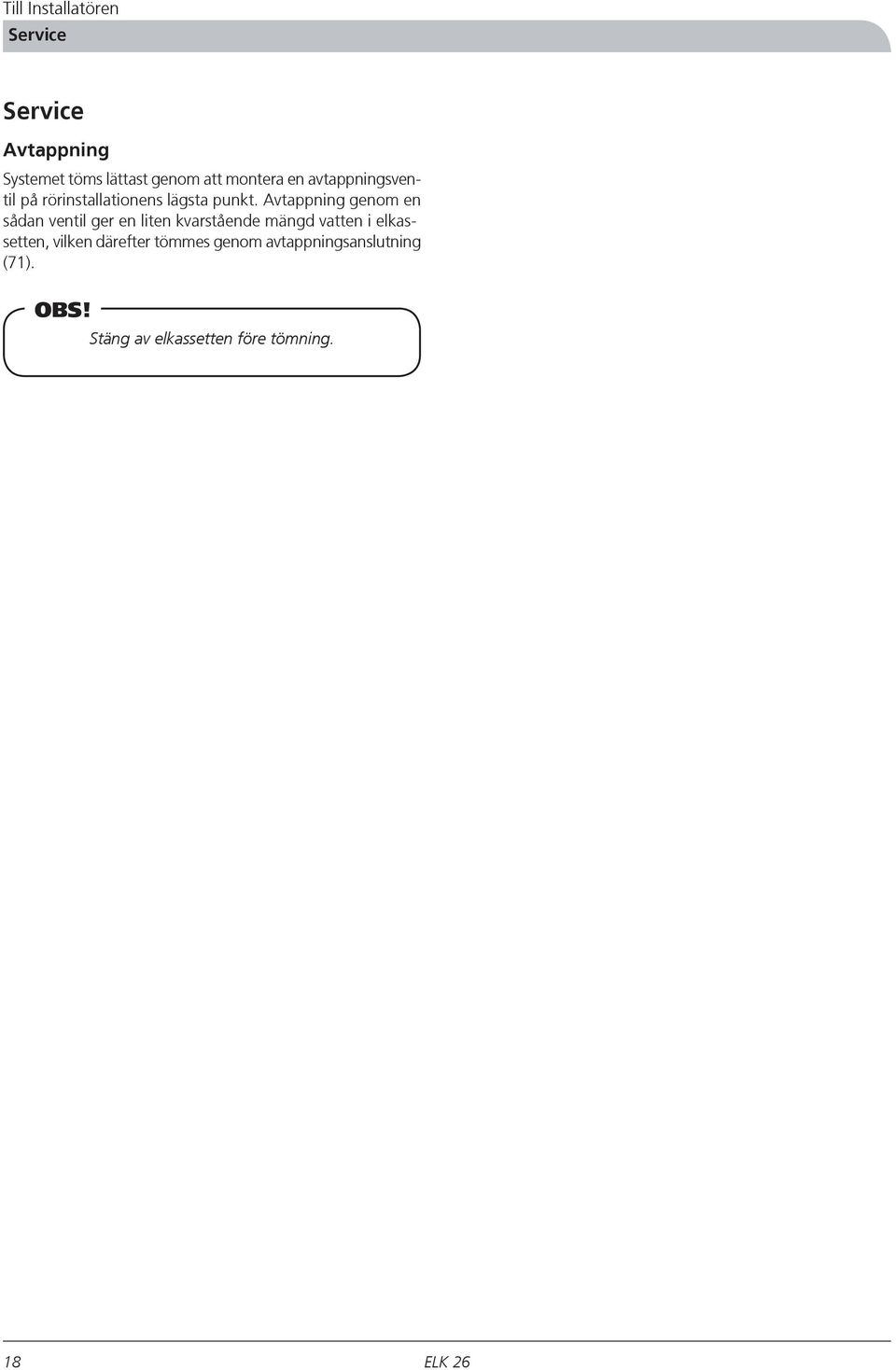

19 Till Installatören Service Service Avtappning Systemet töms lättast genom att montera en avtappningsventil på rörinstallationens lägsta punkt. Avtappning genom en sådan ventil ger en liten kvarstående mängd vatten i elkassetten, vilken därefter tömmes genom avtappningsanslutning (7). OBS! Stäng av elkassetten före tömning. 8

20 Övrigt Elschema Elschema

21 Övrigt Tekniska specifikationer Tekniska specifikationer Mått

22 Övrigt Tekniska specifikationer Komponentplacering LEK Komponentlista Elpatron (-R) 6 Överhettningsskydd (-B) 7 Automatsäkring Anslutningsplint (-X) 0 Kontaktor (-K) Kontaktor (-K2) 2 Kontaktor (-K3) 3 Kontaktor (-K4) 35 Reservlägestermostat (-B2) 70 Anslutning, framledning, G 40 7 Anslutning, returledning, G Kabelgenomföring 8 Avluftning 5 Serienummerskylt 2

23 Övrigt Tekniska specifikationer Tekniska data IP 44 Höjd Bredd Djup Vikt Volym Matningsspänning Effekt elpatron Avsäkring elpatron Kapslingsklass Max tillåtet tryck i pannan Min flöde Max flöde Material elpatron Material tub RSK nr mm mm mm kg liter kw A MPa/bar l/h l/h ,5 400 V 3AC 50Hz IP 44 0,7/ SIS 2333 EN.430 SIS 2333 EN
