1 MOS SE 02-7 NIBE ELK MONTERINGS- OCH SKÖTSELANVISNING ELK 23 LEK

2

3 Innehåll Allmänt Systembeskrivning Funktionsprincip 3 Systemprincip 3 Förkortningar 3 Frontpanelen Funktioner på frontpanelen Strömställare 4 Temperaturbegränsare 4 Termostat för elpatron 4 Automatsäkring 4 Rörinstallation Inkoppling 5 Avtappning 5 Installationsalternativ 6 Installationsalternativ 2 6 Installationsalternativ 3 6 Installationsalternativ 4 6 Symbolnyckel till alternativ 4 6 Installationsalternativ 5 (markvärme) 7 Förkortningar 7 Installationsalternativ 6 (F45) Förkortningar Installationsalternativ 7 (luft-vattenvärme) 9 Förkortningar 9 Elinstallation Inkoppling 0 Placering av givare Termostat för elpatron Elschema Extern styrning ELK 23 och FIGHTER 0 / 5 / 25 3 ELK 23 och FIGHTER 20/30/35 3 ELK 23 och F45 3 ELK 23 och FIGHTER ELK 23 och F330 4 ELK 23 och SMO 0 (09259) 5 ELK 23 och SMO 0 (0963) 5 Tekniska specifikationer Komponentplacering och mått 6 Komponentlista 6 Tekniska data 7 Åtgärder vid driftstörningar Låg temperatur Dålig cirkulation Tillbehör Generell anslutning av belastningsvakt 9 EBV 2, belastningsvakt 20 NIBE ELK 23

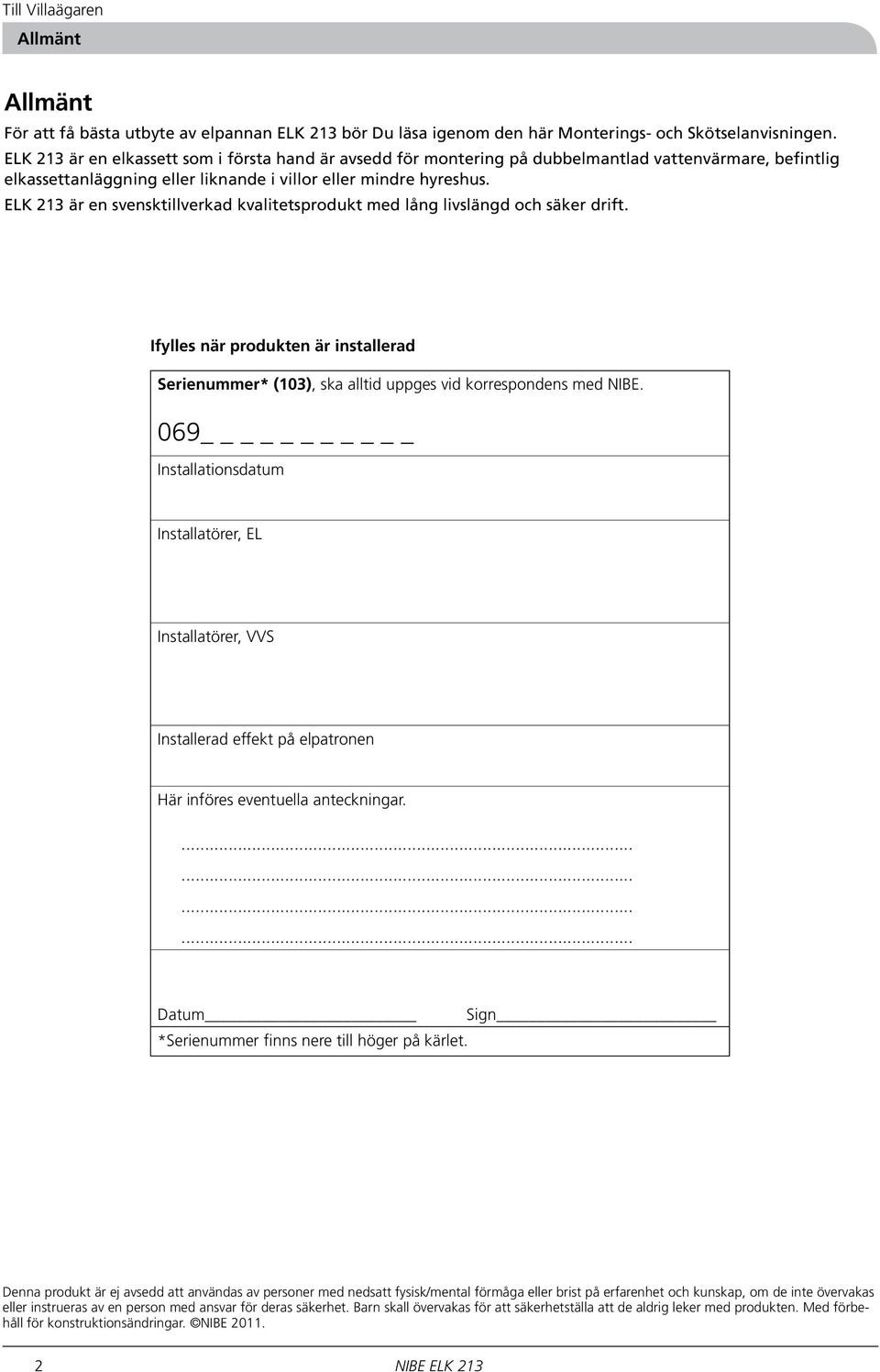

4 Till Villaägaren Allmänt Allmänt För att få bästa utbyte av elpannan ELK 23 bör Du läsa igenom den här Monterings- och Skötselanvisningen. ELK 23 är en elkassett som i första hand är avsedd för montering på dubbelmantlad vattenvärmare, befintlig elkassettanläggning eller liknande i villor eller mindre hyreshus. ELK 23 är en svensktillverkad kvalitetsprodukt med lång livslängd och säker drift. Ifylles när produkten är installerad Serienummer* (03), ska alltid uppges vid korrespondens med NIBE. 069 _ Installationsdatum Installatörer, EL Installatörer, VVS Installerad effekt på elpatronen Här införes eventuella anteckningar Datum Sign *Serienummer finns nere till höger på kärlet. Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med förbehåll för konstruktionsändringar. NIBE NIBE ELK 23

5 Till Villaägaren Systembeskrivning Systembeskrivning Funktionsprincip ELK 23 är en elkassett som är avsedd för värme system och indirekt uppvärmning av tappvarmvatten. Elkassetten består av ett tryckkärl avsett för ett drifttryck av max 3,0 bar (300 kpa). Volymen är 7 liter. Tryckkärlet är tillverkat av konstruktionsstål och är typgodkänt av Svensk Anläggningsprovning. Elkassetten är godkänd av Semko enligt skyddsklass IP2. Stigare och returanslutning är utvändigt gängade R50. Vid montage på dubbelmantlad vattenvärmare typ SPIS (installationsalternativ 3, sid 6) användes gängad fläns. I övriga alternativ används lämpligen förminskningsmuffar. Flänsar finns som tillbehör. Vid behov kan avtappningskran monteras i den gängade anslutningen (R20 inv) i kassettens underkant. Denna anslutning kan även användas som cirkulationsanslutning. Vid leverans är anslutningen försedd med propp. Termostat för elpatron och allpolig strömställare manövreras med vred på manöverpanelens front. Effekten kan väljas i intervaller kw, vilket eliminerar onödig överdimensionering. Elkassetten är kopplad till 9 kw vid leverans. Förkortningar CP* Cirkulationspump EX* Expansionskärl RAD* Radiatorkrets SV* Shuntventil SÄV* Säkerhetsventil TM* Tryckmätare Systemprincip TM * SÄV * EX * SV * RAD * CP * * Ingår ej i leverans OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer. NIBE ELK 23 3

6 Till Villaägaren Frontpanelen Frontpanelen 2 4 Art.nr Art.nr. 642 Funktioner på frontpanelen 2 Strömställare med 3 lägen : 0 Elkassetten avstängd (elpatron samt eventuellt anslutna enheter ej i drift). Eventuell cirkulationspump i drift. 7 Automatsäkring Utlöst automatsäkring återställs genom att trycka in knappen. 3 Elkassetten i drift (elpatron samt eventuellt anslutna enheter i drift). Temperaturbegränsare Utlöst temperaturbegränsare återställs genom att trycka in knappen. Detta görs först efter att orsaken till felet åtgärdats, se avsnitt Åtgärder vid driftstörningar. 4 Termostat för elpatron Denna termostat styr elpatronerna. OBS! Strömställaren (2) får ej sättas i läge innan kassetten är vattenfylld. Temperatur begrän saren, termo staten och elpatronen kan då skadas. 4 NIBE ELK 23

7 Till Installatören Rörinstallation Rörinstallation Inkoppling Montage av elkassetten skall göras så att yttre uppvärmning ej orsakar överhettning, exempelvis framför eldstadslucka (för att undvika utslående eldslågor) eller intill rökrör (för att undvika skadlig värmestrålning). Lämplig placering är normalt vid sidan av panna, direkt på dubbelmantlad beredares flänsar eller liknande plats. Rörinstallationen skall utföras enligt gällande normer. Elkassetten monteras stående. För service, eventuellt elpatronbyte, återställning av automatsäkring eller temperaturbegränsare samt avtappning erfordras ett fritt utrymme på 200 mm framför kassettens manöverpanel samt 500 mm ovanför kassetten (se fig). Om ovanstående fria utrymme ej kan erhållas, måste demonterbara kopplingar användas. Cirkulationspump skall användas. Rördimensionen kan då reduceras till R25 med spetsmuff ar. Elkassett en kan monteras till dubbelmantlad vattenvärmare typ SP eller SPIS, se installationsalternativ 3, (självcirkulation erhålles). För driftsuppföljning monteras lämpligen en termometer mellan elkassetten och apparaten som skall värmas upp, så att utgående vattentemperatur från elkassetten kan avläsas. Då elkassetten är monterad på befintlig vedpanna och ensam svarar för värmebehovet, bör rökkanalen tätas. Detta sker lämpligen med en plastpåse fylld med mineralull, instoppad i eldstaden, samt ett plåtlock på rökkanalens mynning. Vid sluten pannanläggning skall en av arbetarskyddstyrelsen godkänd säkerhetsventil monteras i oavstängbar förbindelse med pannans (elkassettens) högsta del, dock ej direkt på pannan. Förbindelseledningen skall vara kontinuerligt stigande. Säkerhetsventilen skall motioneras regelbundet, minst 4 ggr per år genom att kortvarigt öppnas och åter stängas. Därefter återställes trycket genom påfyllning av vatten. Rörledning mellan kassett och öppet expansionskärl skall dragas stigande och får ej vara avstängbar. Avtappning Systemet tömmes lättast genom att montera en avtappningsventil på rörinstallationens lågpunkt. Avtappning genom en sådan ventil ger en liten kvarstående mängd vatten i elkassetten, vilken därefter tömmes genom avtappningsanslutning (7). Om anläggningens avtappning normalt sker genom elkassettens avtappningsanslutning, monteras här lämpligen en avtappningsventil. OBS! 200 Innan elkassetten tappas ur, måste elmatningen brytas. 500 OBS! Rörsystemet skall vara urspolat innan elkassetten kopplas in så att föroreningar ej skadar ingående komponenter. NIBE ELK 23 5

8 Till Installatören Rörinstallation Installationsalternativ Installationsalternativ 4 AV VV VV KV KV Med elkassetten monterad på en befintlig värmepanna användes befintlig reglerutrustning. Kassetten kopplas till expansionsledning och anslutning för hetvattenretur. Installationsalternativ 2 Vid komplettering med varmvattenberedare förses anläggningen lämpligen med avstängningsventil AV, vilken sommartid, då elvattenvärmaren ensam svarar för varmvattenförsörjningen, förbikopplar befintligt varmvattenbatteri. Detta förhindrar kondensbildning och ökar livslängden på värmepannan. VV AV Symbolnyckel till alternativ 4 Backventil KV AV2 Blandningsventil Vid eldrift skall AV vara öppen och AV2 skall vara stängd. Då värmepannan används skall AV vara stängd och AV2 vara öppen. Installationsalternativ 3 VV KV Vacuumventil Avtappningsventil Tappvarmvatten Kallvatten P T VV VVC KV VVC Varmvattencirkulation Expansionskärl, öppet Expansionskärl, slutet Cirkulationspump T Termometer Vid stora varmvattenbehov kan ELK-23, monterad på dubbelmantlad vattenvärmare utnyttjas för uppvärmning av tappvarmvatten. Även vid aggresivt eller kalkhaltigt vatten är detta en gynnsam lösning. Rekommenderad termostatinställning är 75 C P Tryckmätare Shuntventil Avstängningsventil Säkerhetsventil 6 NIBE ELK 23

9 Kontrollera att vatten finns i pannan innan den inkopplas. Cirk.pump Värmepump Varmvatten Tillsatsvärme Larm 0 R Till Installatören Rörinstallation Installationsalternativ 5 (markvärme) EXP SÄV AV CP FG RV ELK 23 AV BV SÄV T VXV AV SF AV SÄV EL VVB AV SF AV AV VVG UG AV AV VVB/ACK BK/JK FIGHTER 0/5/20/25/30/35 prioriterar laddning av varmvatten via växelventilen (VXV). Vid fulladdad vattenvärmare/ackumulatortank (VVB/ACK), c:a 50 C, växlar växelventilen (VXV) från varmvattenladdning till värmekretsen. Funktionen Extra varmvatten kan inte styras från värmepumpen med denna systemlösning. Tillse därför att funktionen inte är aktiverad. Värmepumpen styrs då av utegivaren (UG) i kombination med framledningsgivaren (FG). Monterad elkassett (ELK 23) inkopplas automatiskt när energibehovet överstiger värmepumpens kapacitet. Detta alternativ kan även kompletteras med en rumsgivare. Till detta alternativ behövs tillbehören ELK 23, VST och XTS 20. Förkortningar AV Avstängningsventil BK/JK Bergkollektor/Jordkollektor BV Backventil CP Cirkulationspump ELK Elkassett El VVB Elvattenvärmare FG Framledningstemperaturgivare NK Nivåkärl RG Returtemperaturgivare RV Reglerventil SF Smutsfilter SÄV Säkerhetsventil UG Utomhustemperaturgivare VVB/ACK Ackumulator med vattenvärmare VVG Varmvattentemperaturgivare VXV Växelventil, VST NIBE ELK 23 7

10 Till Installatören Rörinstallation Installationsalternativ 6 (F45) -FL2 -CM4 -EB -QM40 -GP0 -BT25 -QM4-RN -RM5 -BT -EB-AA5 -QM2 -CM2 -FL2 -QM42 -FL3 -XL5 -QM3 -CM -QM34 -EB00 -HQ -QM32 -CP -BT6 -EP2 F45 F45 prioriterar laddning av varmvatten. Vid fulladdad vattenvärmare/ackumulatortank (CP), c:a 50 C, växlar växelventilen från varmvattenladdning till värmekretsen. Värmepumpen styrs då av utegivaren (BT) i kombination med den externa (BT25) framledningsgivaren. Monterad elkassett (ELK 23) inkopplas automatiskt när energibehovet överstiger värmepumpens kapacitet. Detta alternativ kan även kompletteras med en rumsgivare. Till detta alternativ behövs tillbehören ELK 23 och AXC 40. Förkortningar AA5 Tillbehörskort BT Utegivare BT6 Temperaturgivare, varmvatten BT25 Temperaturgivare, värmebärare fram CM Expansionskärl CM2 Nivåkärl CM4 Expansionskärl CP Ackumulatortank med varmvattenslinga EB Elkassett EB00 Värmepump EP2 Bergkollektor/Jordkollektor FL2 Säkerhetsventil, värmebärare FL3 Säkerhetsventil, köldbärare GP0 Cirkulationspump HQ Partikelfilter QM2 Påfyllningsventil, köldbärare QM3 Avstängningsventil, värmebärare fram QM32 Avstängningsventil, värmebärare retur QM34 Avstängningsventil, köldbärare retur QM4X Avstängningsventil RM5 Backventil RN Trimventil XL5 Påfyllnadsventilsats, köldbärare NIBE ELK 23

11 Till Installatören Rörinstallation Installationsalternativ 7 (luft-vattenvärme) SMO 0 HR P FG* ELK AV AV CP* UKV* CP HR AV BV RG RV BV BV UG NIBE VP luft/vatten-värmepump VXV SÄV HR LP VVG HR VVB/ACK SMO 0 styr värmepump, elkassett, cirkulationspumpar, växelventil mm. Värmepumpen arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil (VXV). Om värmepumpen ej klarar av värmebehovet inkopplas tillskottsvärme från elkassetten. Vid inkopplad tillsatsvärme värms varmvattnet med elpatronen i varmvattenberedaren. Vid kombidrift är växelventilen (VXV) öppen mot uppvärmningssystemet. OBS! För att undvika störningar skall givarkablar och kommunikationskablar separeras (min 20 cm) från starkströms ledningar vid kabeldragning Förkortningar AV Avstängningsventil BV Backventil CP Cirkulationspump ELK Elkassett El VVB Elvattenvärmare FG Framledningstemperaturgivare HR Hjälprelä LP Laddpump RG Returtemperaturgivare RV Reglerventil SÄV Säkerhetsventil UG Utomhustemperaturgivare VVB/ACK Ackumulator med vattenvärmare VVG Varmvattentemperaturgivare VXV Växelventil, VST NIBE ELK 23 9

12 Till Installatören Elinstallation Elinstallation Inkoppling OBS! Elinstallation får endast göras av behörig elinstallatör. Inkoppling av elkassetten får ej påbörjas utan elleverantörens medgivande. Standard leverans koppling är 9 kw i två steg. Omkoppling till annan effekt göres i toppen av elkassetten, direkt på elpatronens anslutningar och på plint () i kopplingsrummet. All elektrisk utrustning är internt färdigkopplad och elmatning göres endast på plint (). Kabel för eventuell cirkulationspump anslutes till plint (), avsäkrad med automatsäkring på 0 A och drages genom särskild dragavlastning. Elkassetten har tre, vid leverans oöppnade, kabelgenomföringar. Dessa är avsedda för matning, extern styrning, pump, samt belastningsvakt. Elkassetten är försedd med ett tidrelä (9) som blockerar en del av elpatronen via kontaktor (0) så att max 6 kw kopplas in de första två timmarna efter det att elkassetten varit bortkopplad. Genom att kortsluta stiften Z-Z2 på tidrelät (se figur) kan elkassetten ge full effekt direkt utan att vänta två timmar. OBS! Strömställaren (2) får ej sättas i läge innan kassetten är vattenfylld. Temperatur begrän saren, termo staten och elpatronen kan då skadas. Z2 Z Elkassettens effekt kan kopplas om till kw. Effektomkoppling göres på elpatronen samt i ak tuella fall plint (). Effektstyrningen kan göras i tre steg vid alla effekter samt i två steg för effekterna 7 och 9 kw. Effekterna och 3 kw får ej styras i två steg. Omkoppling göres på plint (). Uppmärkta kablar för omkoppling på plint () medlevereras i två påsar. Leveranskoppling är 9 kw i enbart två steg. Nolla från matning kopplas till N2 på plint () Med tillbehöret XTS 20 kan ELK 23 styras externt från FIGHTER 0 / 5 / 25. Med tillbehöret AXC 40 kan ELK 23 styras externt från F45. ELK 23 kan även styras externt från FIGHTER 20 / 30 / 35 och SMO 0. 0 NIBE ELK 23

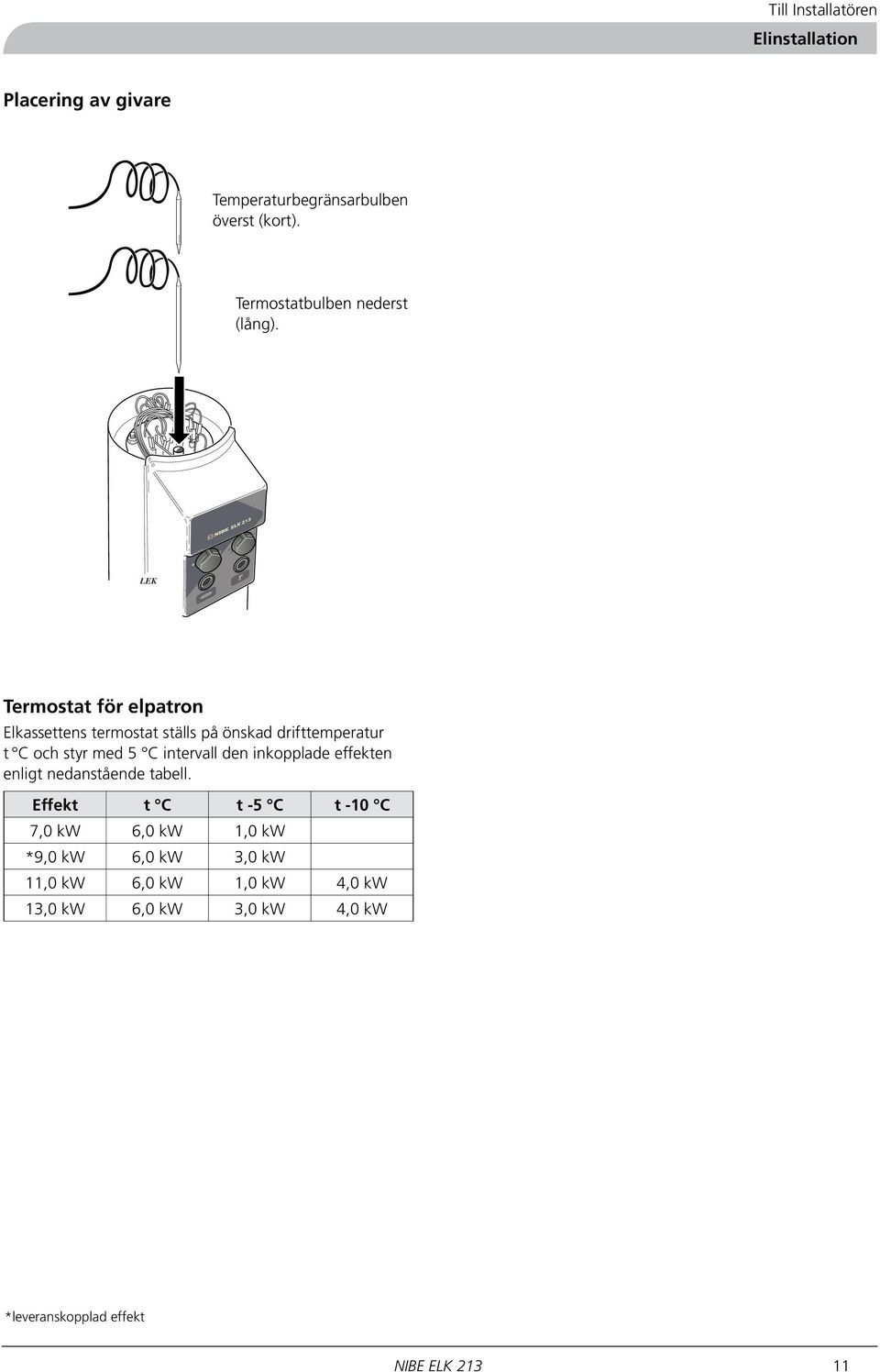

13 Till Installatören Elinstallation Placering av givare Temperaturbegränsarbulben överst (kort). Termostatbulben nederst (lång). LEK Termostat för elpatron Elkassettens termostat ställs på önskad drifttemperatur t C och styr med 5 C intervall den inkopplade effekten enligt nedanstående tabell. Effekt t C t -5 C t -0 C 7,0 kw 6,0 kw,0 kw *9,0 kw 6,0 kw 3,0 kw,0 kw 6,0 kw,0 kw 4,0 kw 3,0 kw 6,0 kw 3,0 kw 4,0 kw *leveranskopplad effekt NIBE ELK 23

14 Till Installatören Elschema Elschema 3 kw 9 kw 4 kw Vita kw Bruna Svarta 3 kw 3 kw 4 kw Vita kw Bruna kw kw 4 kw Svarta Vita kw Bruna Svarta kw 7 kw 4 kw kw Vita Bruna Svarta Läge I 4 N N2 L L2 L3 Läge II N N N 7/9 kw i tre steg /3 kw i tre steg 2 NIBE ELK 23

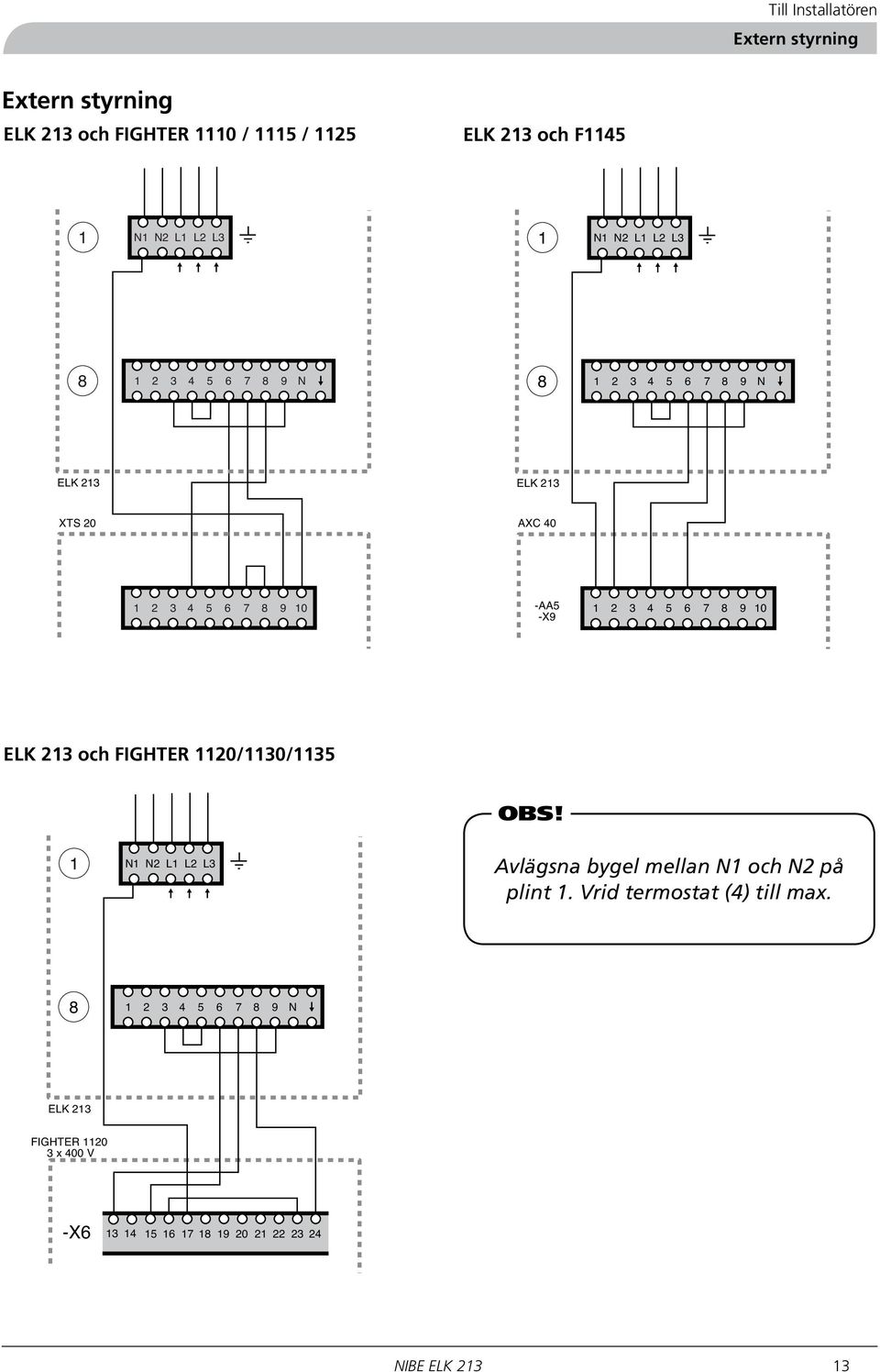

15 Till Installatören Extern styrning Extern styrning ELK 23 och FIGHTER 0 / 5 / 25 ELK 23 och F45 N N2 L L2 L3 N N2 L L2 L N N ELK 23 ELK 23 XTS 20 AXC AA5 -X ELK 23 och FIGHTER 20/30/35 OBS! N N2 L L2 L3 Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max N ELK 23 FIGHTER 20 3 x 400 V -X NIBE ELK 23 3

16 Till Installatören Extern styrning ELK 23 och FIGHTER 330 N N2 L L2 L N ELK 23 FIGHTER 330 -X ELK 23 och F330 OBS! N N2 L L2 L3 Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max N ELK 23 F330 -X NIBE ELK 23

17 Till Installatören Extern styrning OBS! Kontrollera artikelnumret på den SMO som är installerad och följ de tillhörande instruktionerna. ELK 23 och SMO 0 (09259) N N2 L L2 L N ELK 23 SMO 0 ELK 23 och SMO 0 (0963) N N2 L L2 L3 OBS! Avlägsna bygel mellan N och N2 på plint. Vrid termostat (4) till max N ELK 23 SMO NIBE ELK 23 5

18 Övrigt Tekniska specifikationer Tekniska specifikationer Komponentplacering och mått LEK N N2 L L2 L Komponentlista Anslutningsplint 2 Strömställare 3 Temperaturbegränsare 4 Termostat 3-pol 6 Elpatron 7 Automatsäkring Anslutningsplint, omkoppling och cirkulationspump 9 Tidrelä 0 Kontaktor * Cirkulationspump 4 Anslutning, stigare, R 50 utv 5 Anslutning, retur, R 50 utv 7 Avtappningsanslutning, R 20 inv, m propp Skyddskåpa av plast 9 Kopplingsrum 20* Motflänsar R 50 SMS 2023 DN 50 PN 6 2 Kontaktor 22 Kontaktor 03 Serienummer / dataskylt N I * Tillbehör 6 NIBE ELK 23

19 Övrigt Tekniska specifikationer Tekniska data IP 2 Höjd 605 mm Bredd (Ø) 200 mm Djup 20 mm Vikt kg Volym 7 liter Matningsspänning 400 V 3 N AC 50Hz Max effekt elpatron 3 kw (Leveranseffekt 9 kw) Kapslingsklass IP 2 Max tillåten totalström 0 A för anslutna apparater Max drifttryck/ 0,3 MPa (3 bar) beräkningstryck elkassett Rsk nr E-nr NIBE ELK 23 7

20 Övrigt Åtgärder vid driftstörningar Åtgärder vid driftstörningar Vid felaktig funktion eller vid driftstörning kan som en första åtgärd nedanstående punkter kontrolleras: Låg temperatur Utlöst grupp- eller huvudsäkring Eventuell jordfelsbrytare utlöst Strömställare (2) ställd i läge 0 eller Utlöst automatsäkring (7) Utlöst temperaturbegränsare (3). OBS! Detta är en varning, om detta sker mer än en gång skall reparatör tillkallas. För lågt ställd termostat (4) för elpatron. Eventuell belastningsvakt blockerar eleffekten. Eventuell cirkulationspump står still.! VARNING! Om ingrepp bakom kåpor göres skall gruppsäkringarna demonteras! Dålig cirkulation Eventuell cirkulationspump står still. Om driftsstörningen ej kan åtgärdas med hjälp av ovanstående bör installatör kontaktas. NIBE ELK 23

21 Effektstyrning i tre termostatsteg Effektstyrning i två termostatsteg Övrigt Tillbehör Tillbehör Generell anslutning av belastningsvakt För anslutning till FIGHTER 0 / 5 / 20 / 25 / 30 / 35. Elkassetten kan styras externt genom att ersätta vissa byglar i elkopplingen med kontaktfunktioner. Härigenom kan rundstyrningsrelä, belastningsvakt m.m. anslutas och styra kassetten i önskade steg enligt vidstående bild. Belastningsvakt V N Inkopplad maxeffekt på kassetten (kw) 7 Av belastningsvakten bortkopplat steg (kw) Strömkännare 2 3 Pump N N 4* * ** 3** 6 = Enstegs belastningsvakt 2 2 = Tvåstegs belastningsvakt 3 = Trestegs belastningsvakt * Kan koppla bort 5,0 kw i första steget genom att endast använda bygel nr "2" ** Kan koppla bort 7,0 kw i första steget genom att endast använda bygel nr "2" NIBE ELK 23 9

22 Effektstyrning i två termostatsteg Övrigt Tillbehör EBV 2, belastningsvakt EBV 2 är en tvåstegs belastningsvakt som kan styra ELK 23 på ett antal olika sätt. Exempel: Inkopplad effekt på elkassetten är 9 kw och med termostatstyrning i två steg (standardut förande). Belastningsvakten ska koppla bort 3 kw i första steget och 2 kw i andra steget. Ta bort befintliga byglar mellan pos 2 och pos 7 samt mellan pos 4 och 5 på plint () i elkassetten. Anslut belastningsvakten med sexledare till elkassetten enligt vidstående schema. Se Monteringsanvisning till EBV 2 för anslutning av strömtransformatorer och inställning av belastningsvakten. ELK-23 Inkopplad maxeffekt på kassetten (kw) Av belastningsvakten bortkopplat steg (kw) Rel Rel N 7 2 Pump Strömkännare C S S2 S N EBV 2 Rel Rel ELK N 7 2 Pump Strömkännare C S S2 S N Rel Rel 2 EBV 2 ELK N 4* * Pump Strömkännare 3 4** 3** C S S2 S N EBV 2 Rel Rel 2 * Kan koppla bort 5,0 kw i första steget genom att endast använda bygel nr "2" ** Kan koppla bort 7,0 kw i första steget genom att endast använda bygel nr "2" 20 NIBE ELK 23

23 Övrigt Tillbehör Kablage XTS 20 XTS 20 används vid montage av ELK 23 till FIGHTER 0 / 5 / 25. Art nr Varmvattenstyrning VST För montage av ELK 23 till FIGHTER 0 / 5 / 20 / 30 / 35. se installationsalternativ 5 Art nr RSK nr Gängflänssats För montage av elkassett ELK 23 på SP st invändigt gängade flänsar, R 50/DN 50 PN 6 2 st packningar st gängade bultar (M2) med mutter Art nr Effektvakt EBV 2 VX EBV 2 VX är en belastningsvakt för bortkoppling av effekt, överstigande den på belastningsvakten inställda effekten. Art nr: 4 2 RSK-nr: Gängflänssats För montage av elkassett ELK 23 på SPIS st invändigt gängade flänsar, R 50/DN 50 PN 6 Art nr RSK nr LEK NIBE ELK 23 2

24 22 NIBE ELK 23
