1 LEK Installatörshandbok Ackumulatortank IHB SE

2

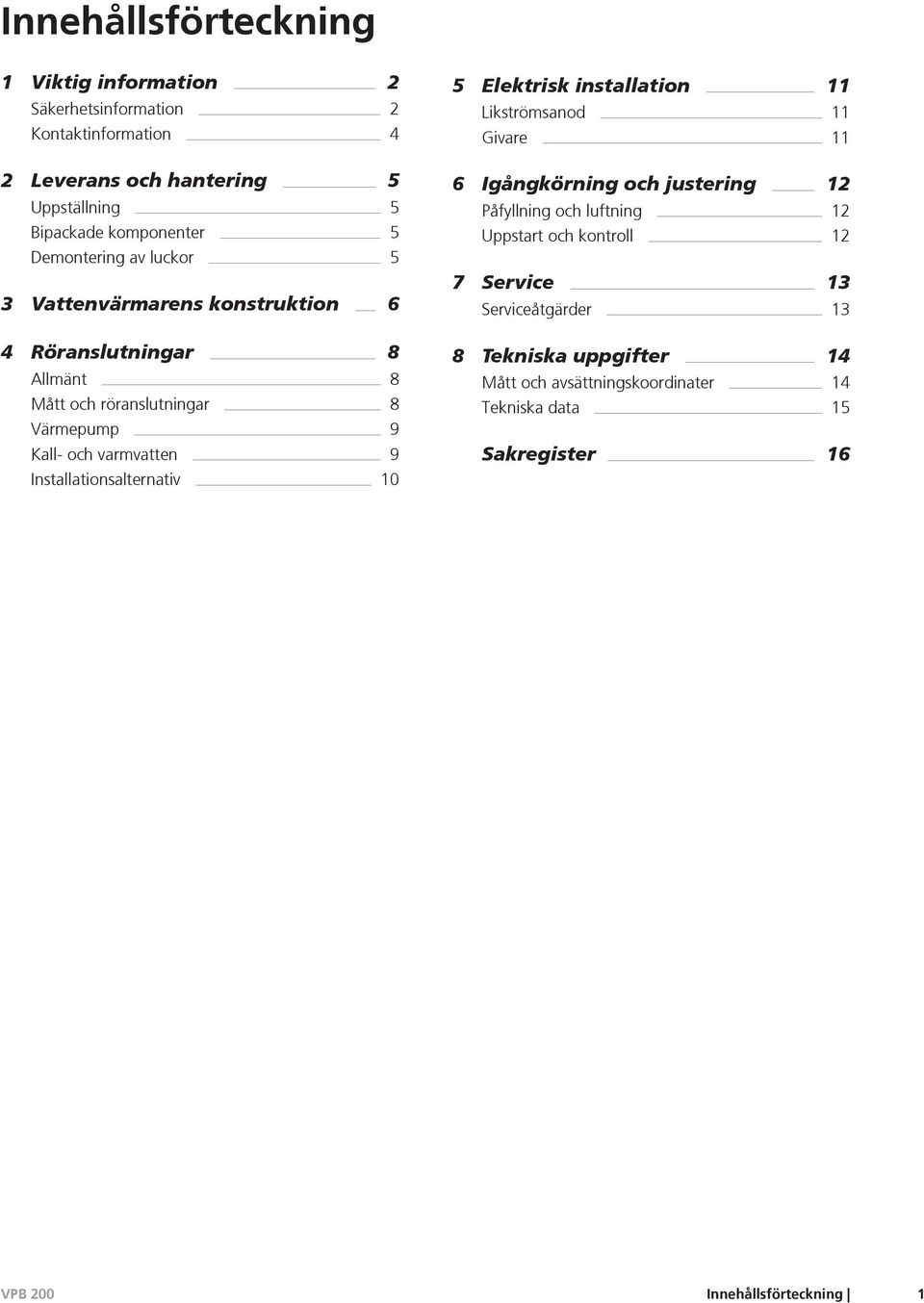

3 Innehållsförteckning 1 Viktig information 2 Säkerhetsinformation 2 Kontaktinformation 4 2 Leverans och hantering 5 Uppställning 5 Bipackade komponenter 5 Demontering av luckor 5 3 Vattenvärmarens konstruktion 6 4 Röranslutningar 8 Allmänt 8 Mått och röranslutningar 8 Värmepump 9 Kall- och varmvatten 9 Installationsalternativ 10 5 Elektrisk installation 11 Likströmsanod 11 Givare 11 6 Igångkörning och justering 12 Påfyllning och luftning 12 Uppstart och kontroll 12 7 Service 13 Serviceåtgärder 13 8 Tekniska uppgifter 14 Mått och avsättningskoordinater 14 Tekniska data 15 Sakregister 16 Innehållsförteckning 1

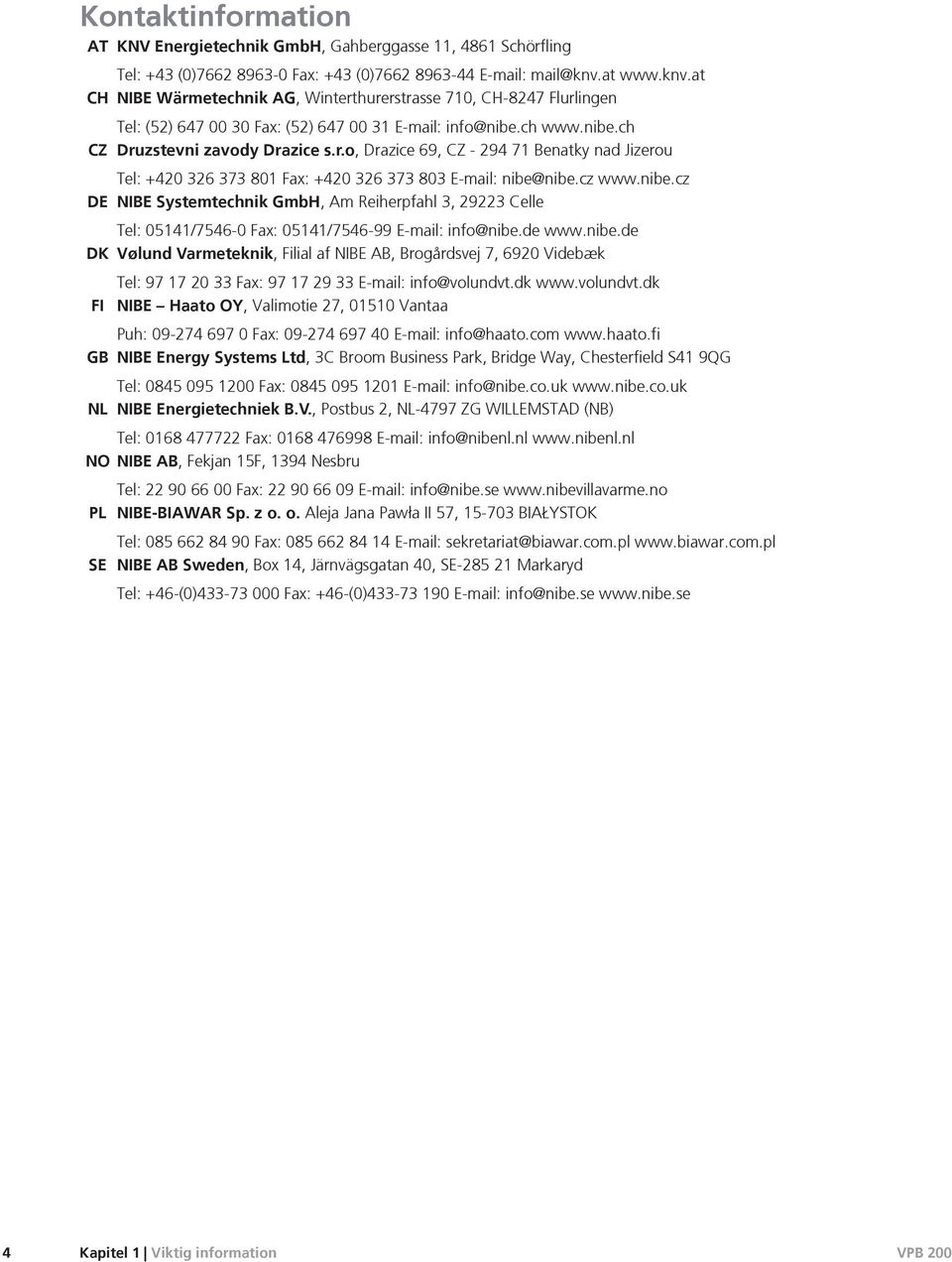

4 1 Viktig information Säkerhetsinformation Denna handbok beskriver installations- och servicemoment avsedda att utföras av fackman. Denna produkt är ej avsedd att användas av personer med nedsatt fysisk/mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller instrueras av en person med ansvar för deras säkerhet. Barn skall övervakas för att säkerhetställa att de aldrig leker med produkten. Med förbehåll för konstruktionsändringar. NIBE Symboler TÄNK PÅ! Vid denna symbol finns tips för att underlätta handhavandet. OBS! Denna symbol betyder fara för människa eller maskin. 2 Kapitel 1 Viktig information

5 ... Installationskontroll Enligt gällande regler skall värmeläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften. Klipp ut denna sida efter installationen och lämna den till ägaren av värmepumpen. Fyll även i sidan för information om anläggningsdata i Användarhandboken. Beskrivning Värmepump (sida 9) Avstängningsventiler Kallvatten (sida 9) Avstängningsventiler Backventil Blandningsventil Säkerhetsventil Varmvatten (sida 9) Avstängningsventiler El (sida 11) Varmvattengivare Elanod (endast VPB Emalj) Anmärkning Signatur Datum Kapitel 1 Viktig information 3

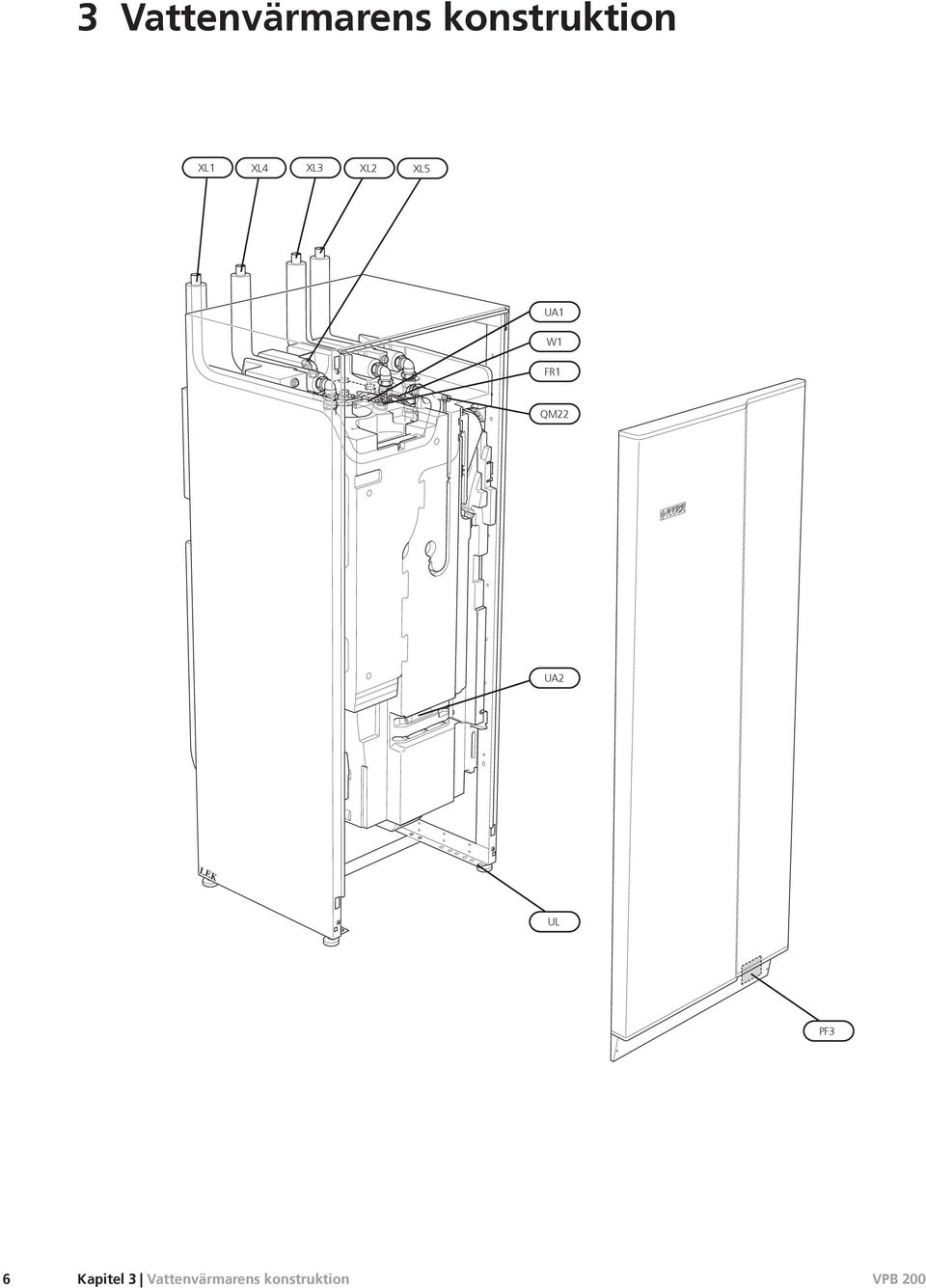

6 Kontaktinformation AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik, Filial af NIBE AB, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Haato OY, Valimotie 27, Vantaa Puh: Fax: info@haato.com GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@nibenl.nl NO NIBE AB, Fekjan 15F, 1394 Nesbru Tel: Fax: info@nibe.se PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl SE NIBE AB Sweden, Box 14, Järnvägsgatan 40, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se 4 Kapitel 1 Viktig information

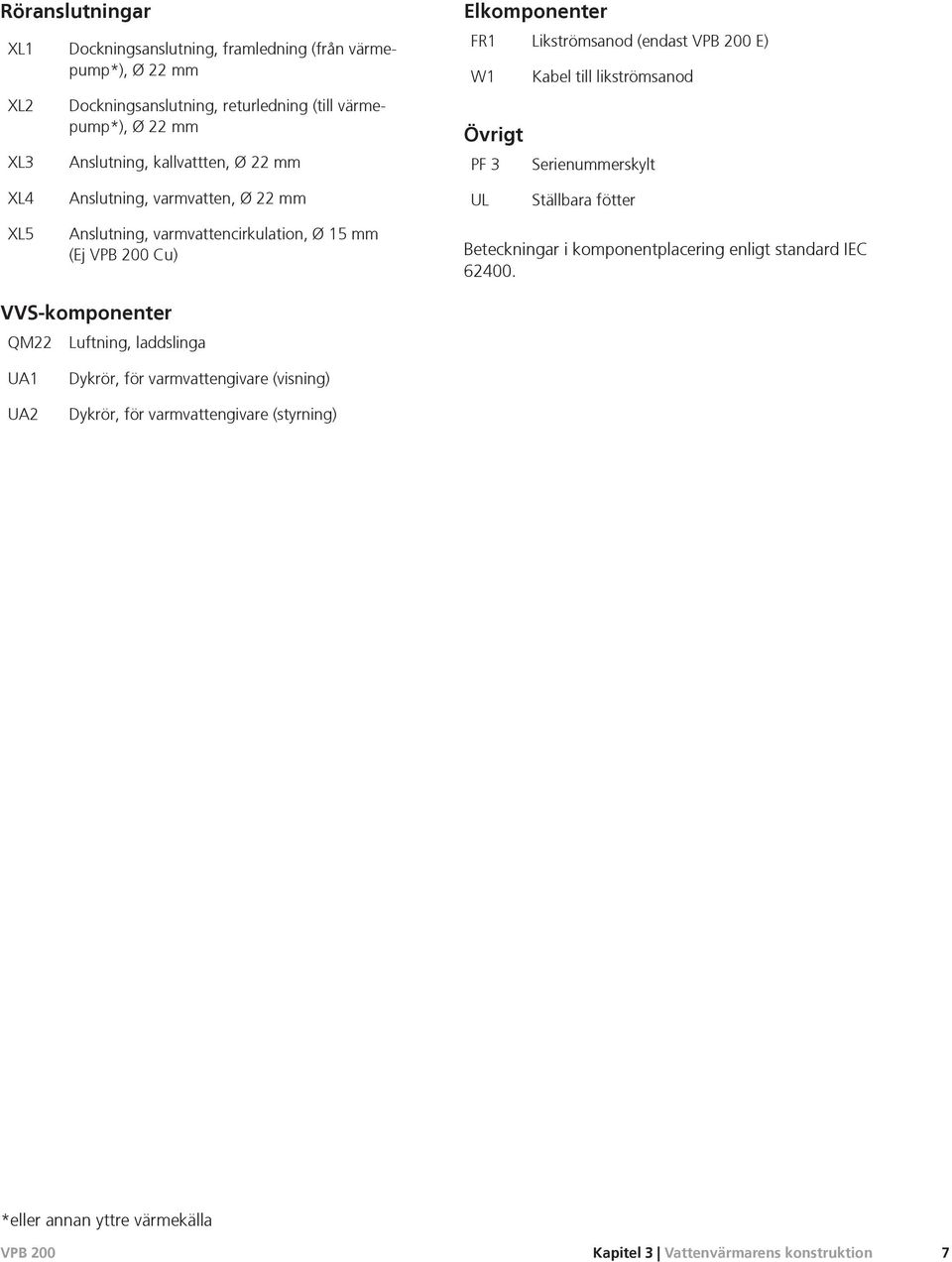

7 2 Leverans och hantering Uppställning Demontering av luckor Vattenvärmaren får endast installeras stående. Placera vattenvärmaren på ett fast underlag som tål dess tyngd, helst betonggolv eller betongfundament. Använd vattenvärmarens justerbara fötter för att få en vågrät och stabil uppställning. Frontlucka 2 Utrymmet där värmepumpen placeras ska vara försett med golvbrunn. 1 Bipackade komponenter Emalj LEK LEK Potensiostat Placering Bipackningsatsen är placerad ovanpå produkten. 1. Lossa skruvarna i frontluckans nederkant. 2. Lyft luckan utåt i nederkant och upp. Sidoluckor LEK LEK LEK LEK Sidoluckorna kan tas av för att underlätta installationen. 1. Lossa skruvarna i över- och nederkant. 2. Vrid luckan något utåt. 3. För luckan bakåt och något åt sidan. 4. Dra luckan åt sidan. 5. Dra luckan framåt. Kapitel 2 Leverans och hantering 5

8 3 Vattenvärmarens konstruktion XL1 XL4 XL3 XL2 XL5 UA1 W1 FR1 QM22 UA2 LEK UL PF3 6 Kapitel 3 Vattenvärmarens konstruktion

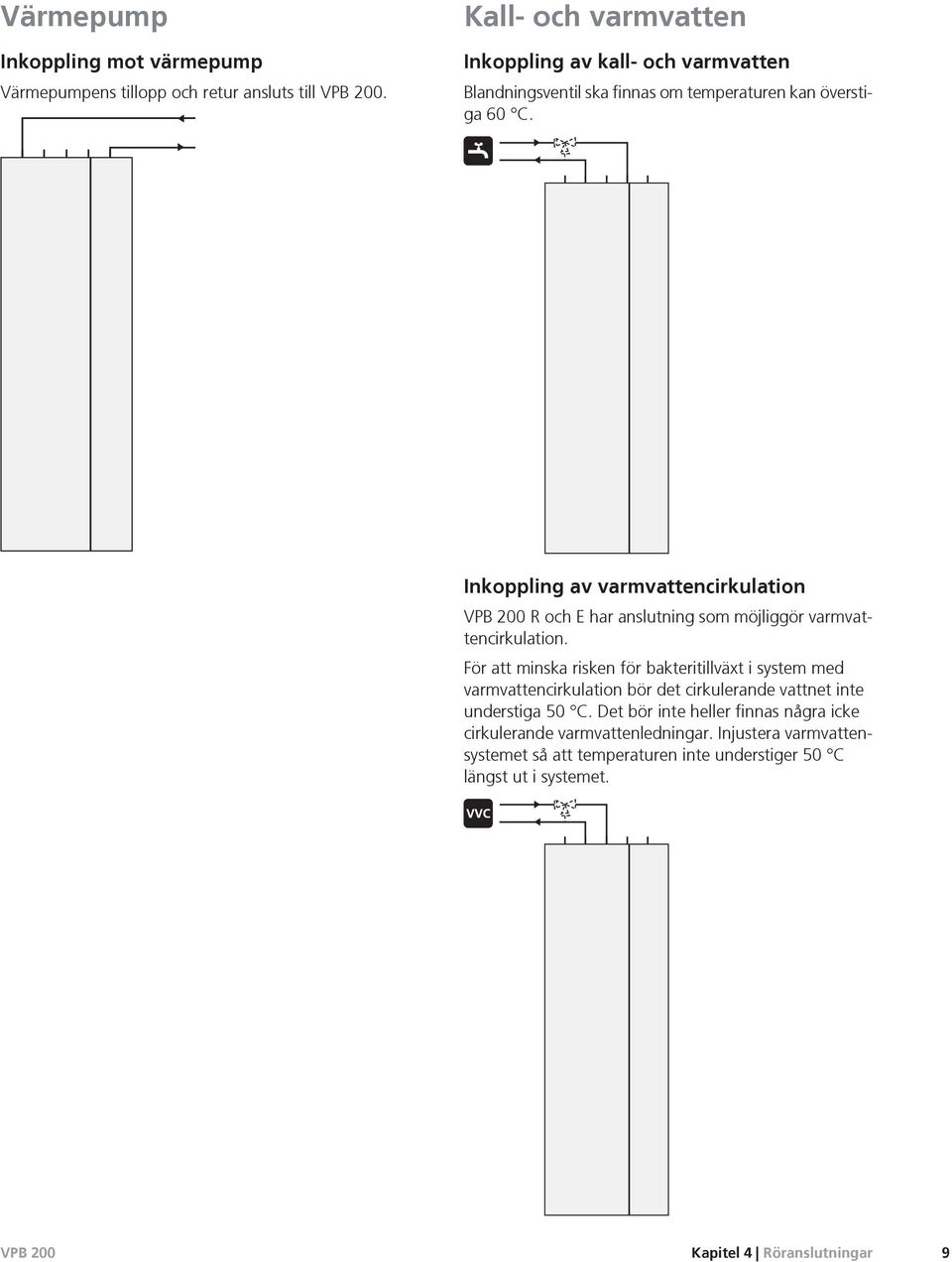

9 Röranslutningar XL1 XL2 XL3 Dockningsanslutning, framledning (från värmepump*), Ø 22 mm Dockningsanslutning, returledning (till värmepump*), Ø 22 mm Anslutning, kallvattten, Ø 22 mm Elkomponenter FR1 Likströmsanod (endast E) W1 Kabel till likströmsanod Övrigt PF 3 Serienummerskylt XL4 Anslutning, varmvatten, Ø 22 mm UL Ställbara fötter XL5 Anslutning, varmvattencirkulation, Ø 15 mm (Ej Cu) Beteckningar i komponentplacering enligt standard IEC VVS-komponenter QM22 Luftning, laddslinga UA1 UA2 Dykrör, för varmvattengivare (visning) Dykrör, för varmvattengivare (styrning) *eller annan yttre värmekälla Kapitel 3 Vattenvärmarens konstruktion 7

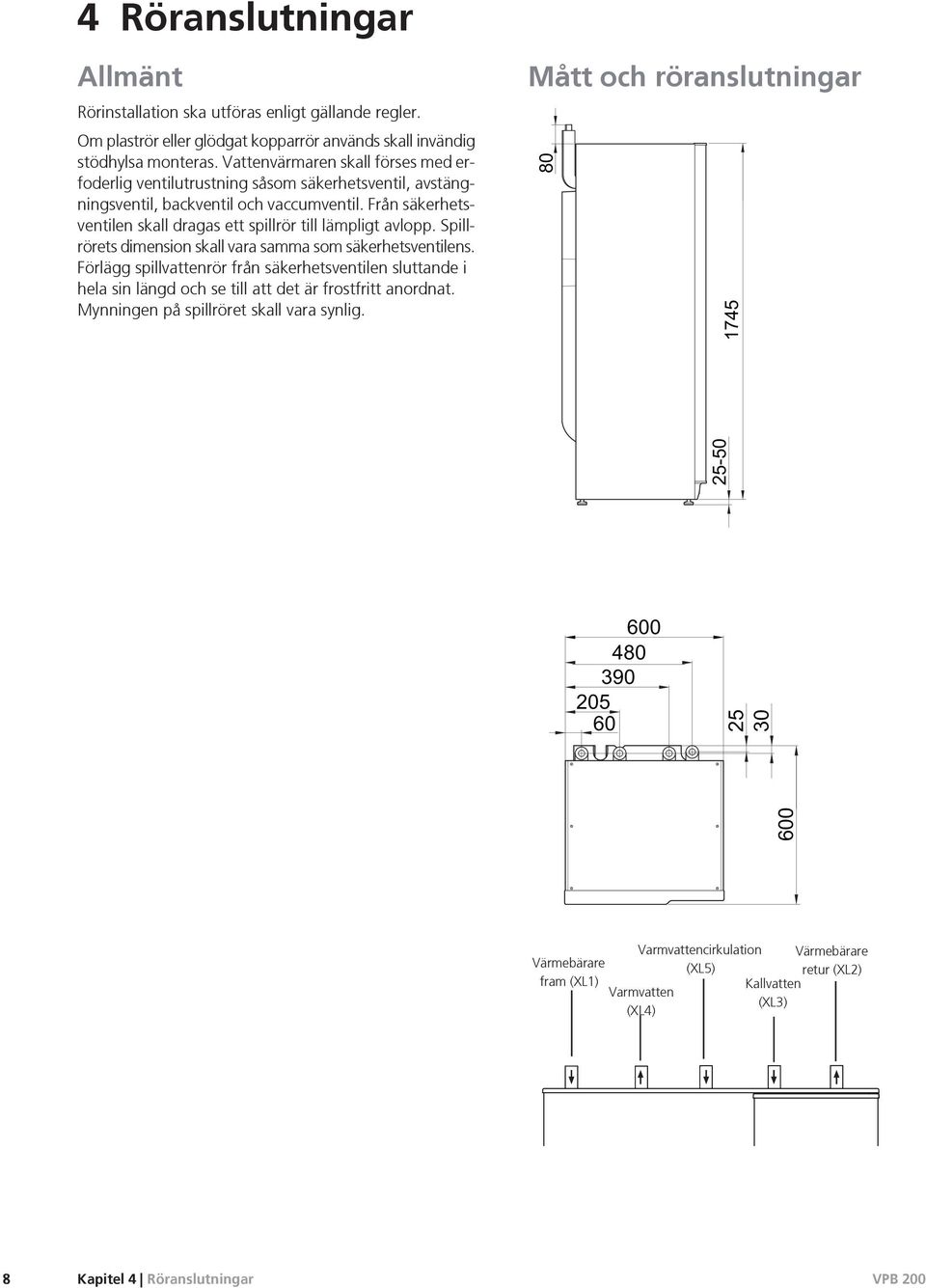

10 4 Röranslutningar Allmänt Rörinstallation ska utföras enligt gällande regler. Om plaströr eller glödgat kopparrör används skall invändig stödhylsa monteras. Vattenvärmaren skall förses med erfoderlig ventilutrustning såsom säkerhetsventil, avstängningsventil, backventil och vaccumventil. Från säkerhetsventilen skall dragas ett spillrör till lämpligt avlopp. Spillrörets dimension skall vara samma som säkerhetsventilens. Förlägg spillvattenrör från säkerhetsventilen sluttande i hela sin längd och se till att det är frostfritt anordnat. Mynningen på spillröret skall vara synlig. Mått och röranslutningar Varmvattencirkulation Värmebärare Värmebärare (XL5) retur (XL2) fram (XL1) Kallvatten Varmvatten (XL3) (XL4) 8 Kapitel 4 Röranslutningar

11 Värmepump Inkoppling mot värmepump Värmepumpens tillopp och retur ansluts till. Kall- och varmvatten Inkoppling av kall- och varmvatten Blandningsventil ska finnas om temperaturen kan överstiga 60 C. Inkoppling av varmvattencirkulation R och E har anslutning som möjliggör varmvattencirkulation. För att minska risken för bakteritillväxt i system med varmvattencirkulation bör det cirkulerande vattnet inte understiga 50 C. Det bör inte heller finnas några icke cirkulerande varmvattenledningar. Injustera varmvattensystemet så att temperaturen inte understiger 50 C längst ut i systemet. Kapitel 4 Röranslutningar 9

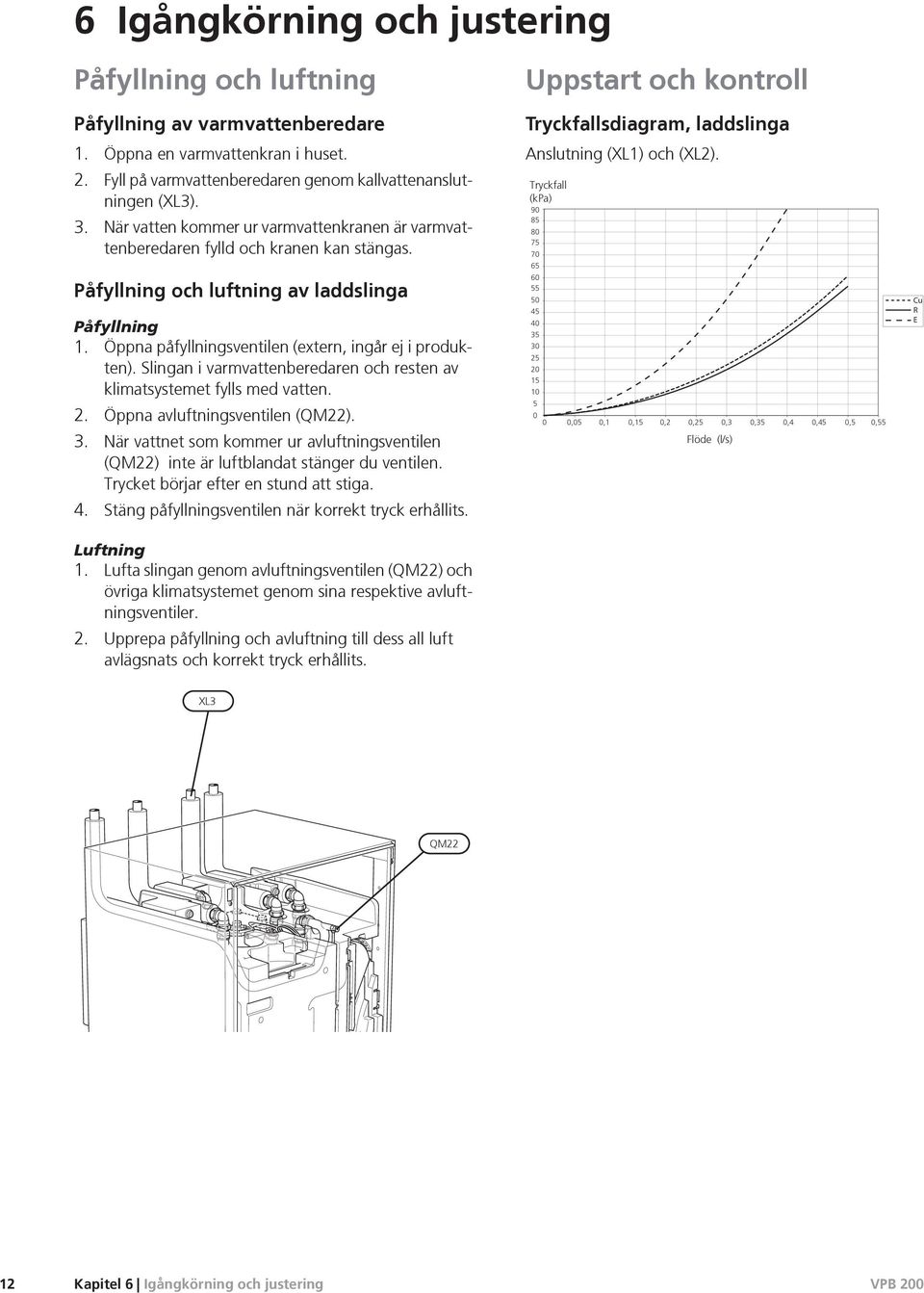

12 Installationsalternativ kan anslutas på flera olika sätt varav ett visas här. Mer om alternativen finns på samt i respektive monteringsanvisning för de värmekällor som används. Symbolnyckel Till markvärmepump kan dockas ihop med annan värmekälla, t.ex. NIBE F1145. T Symbol Betydelse Avstängningsventil Backventil Säkerhetsventil Temperaturgivare Cirkulationspump Shunt-/växelventil Smutsfilter 10 Kapitel 4 Röranslutningar

13 LEK 5 Elektrisk installation OBS! Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser. Likströmsanod Emalj är från fabrik försedd med likströmsanod och bipackad potensiostat. Anodkabeln (W1) är monterad i anoden från fabrik och behöver endast anslutas till potensiostaten. 1. Dra anodkabeln (W1) längs med röret för framledning (XL1). 2. Anslut anodkabeln (W1) till potensiostaten. 3. Anslut potensiostaten till lämpligt 230 V vägguttag. Givare kan kompletteras med upp till två varmvattengivare, en för visning och en för styrning. Den visande givaren placeras i det övre dykröret (UA1) och den styrande i det nedre (UA2). Använd de givare som medföljer värmepumpen (eller annan värmekälla). I de fall inga givare medföljer beställs dessa från tillverkaren av värmekällan. UA1 OBS! Kabeln mellan potensiostaten och anoden får varken förlängas eller kortas. UA2 LEK W1 Kapitel 5 Elektrisk installation 11

14 6 Igångkörning och justering Påfyllning och luftning Påfyllning av varmvattenberedare 1. Öppna en varmvattenkran i huset. 2. Fyll på varmvattenberedaren genom kallvattenanslutningen (XL3). 3. När vatten kommer ur varmvattenkranen är varmvattenberedaren fylld och kranen kan stängas. Påfyllning och luftning av laddslinga Påfyllning 1. Öppna påfyllningsventilen (extern, ingår ej i produkten). Slingan i varmvattenberedaren och resten av klimatsystemet fylls med vatten. 2. Öppna avluftningsventilen (QM22). 3. När vattnet som kommer ur avluftningsventilen (QM22) inte är luftblandat stänger du ventilen. Trycket börjar efter en stund att stiga. 4. Stäng påfyllningsventilen när korrekt tryck erhållits. Luftning 1. Lufta slingan genom avluftningsventilen (QM22) och övriga klimatsystemet genom sina respektive avluftningsventiler. 2. Upprepa påfyllning och avluftning till dess all luft avlägsnats och korrekt tryck erhållits. Uppstart och kontroll Tryckfallsdiagram, laddslinga Anslutning (XL1) och (XL2). Tryckfall (kpa) ,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 Flöde (l/s) Cu R E XL3 QM22 12 Kapitel 6 Igångkörning och justering

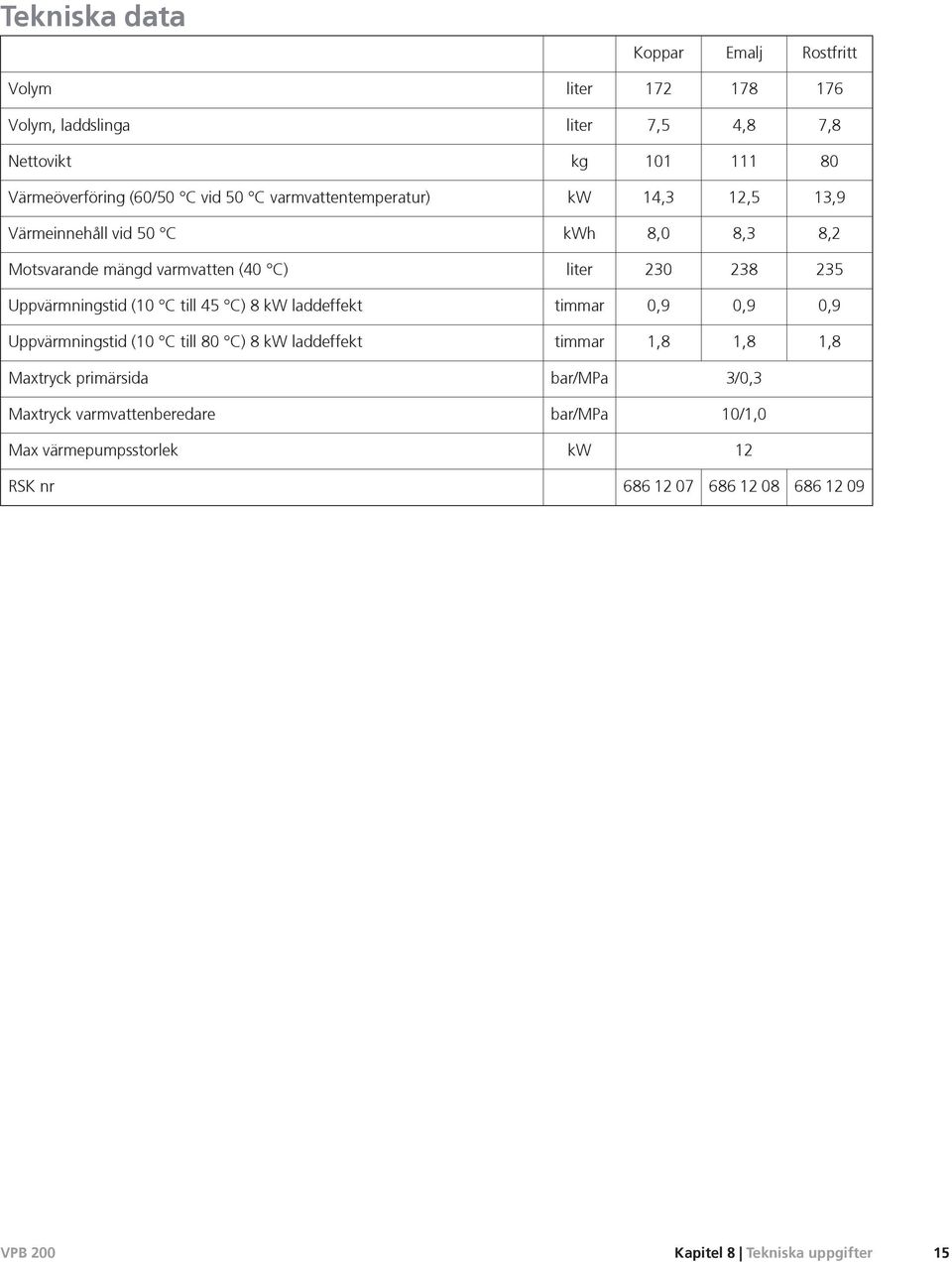

15 7 Service Serviceåtgärder Tömning Tömning av vattenvärmaren sker genom sughävert (med slang) i kallvattenanslutningen (XL3). Tömning av laddslingan sker genom sughävert (med slang) i dockningsanslutning, retur till värmepump (XL2). XL3 XL2 LEK Kapitel 7 Service 13

16 8 Tekniska uppgifter Mått och avsättningskoordinater Kapitel 8 Tekniska uppgifter
