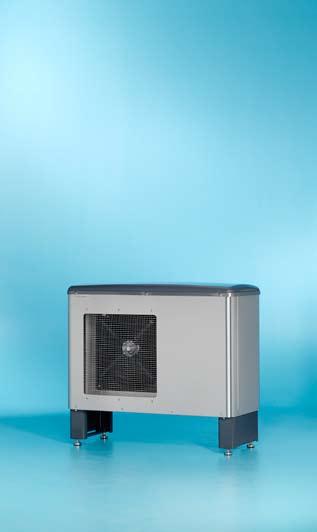

1 TRYGGHETSFÖRSÄKRING PBD SE Uteluftsvärmepump 5 FIGHTER FIGHTER 010 Uteluftsvärmepump med två effektsteg Allmänt FIGHTER 010 är en uteluftsvärmepump, speciellt framtagen för nordiskt klimat. FIGHTER 010 utnyttjar utomhusluften vilket gör att varken borrhål eller slingor i marken behövs. FIGHTER 010 har en automatisk -stegs kapacitetsreglering av fläkten och kompressorn. Den unika tvåstegsregleringen möjliggör en mycket hög energitäckningsgrad och därmed hög besparing. FIGHTER 010 är avsedd att dockas till vattenburna värmesystem. FIGHTER och -8 kan med fördel dockas till en speciellt anpassad inomhusmodul, VVM 40 (tillbehör). Denna innehåller styrning samt består av varmvattenberedare och tillsatsvärme i form av elpanna. FIGHTER 010 tillsammans med VVM 40 utgör en komplett värmeanläggning. Med hjälp av den unika -stegskompressorn kan FIGHTER 010 både värma varmvatten effektivt vid hög utomhustemperatur och ge hög effekt vid lägre utomhustemperatur till värmesystemet. Detta resulterar i en avsevärt högre årsvärmefaktor/besparing för värmepumpsanläggningen än vad traditionell kompressorteknik medger. FIGHTER 010 kan även användas tillsammans med de flesta elpannor, oljepannor eller motsvarande. Avancerad styrning för optimal kontroll av värmepumpen finns inbyggd. På en startsignal från annan reglering, termostat eller intern returgivare startas FIGHTER 010. FIGHTER 010 kan också styras från en speciellt framtagen reglerenhet, SMO 10 (tillbehör). Denna kopplar in tillsatsvärme och styr växlingen mellan rumsuppvärmning och varmvattenberedning. FIGHTER 010 tillverkas i två effektstorlekar 6 och 8 kw. Material har valts för lång livslängd och stor tålighet mot nordiska utomhusförhållanden, ytterplåtar och fotställning av rostfri plåt samt överdel i UV-beständig plast. VÄRMEPUMPAR Försäkring I FIGHTER 010 ingår NIBE s 6-åriga trygghetsförsäkring. Försäkringen innebär sex års skydd mot maskinskada och skyddar dig mot extra utgifter om olyckan skulle vara framme. Försäkringen är ett komplement till din hem-, villa- eller fritidshusförsäkring. Efter trygghetsförsäkringens första sex år kan du förlänga den ytterligare fyra år för fortsatt trygghet. Du kan välja att teckna denna tilläggsförsäkring redan nu eller senare. För fullständiga villkor se

2 1000 mm 350 mm Funktionsprincip Värmebärarsidan och tappvarmvattensidan skall förses med erforderlig säkerhetsutrustning enligt gällande regler. UG RC 5 FIGHTER 010 SÄK AV FG AV TV RG SF VVM 40 Transport och förvaring FIGHTER 010 skall transporteras och förvaras stående. Uppställning och placering FIGHTER 010 placeras på ett fast underlag, helst betongfundament. FIGHTER 010 bör inte ställas upp intill känsliga väggar t ex intill sovrum. Se även till så att uppställningen inte medför obehag för grannarna. Kondensvatten samt smältvatten vid avfrostning kan förekomma i stor omfattning. Sörj därför för god dränering vid uppställningsplatsen samt att vatten inte kan rinna ut på gångar eller liknande ytor under den tiden isbildning kan uppstå. Kondensvatten leds med fördel till dagvattenbrunn eller liknande. Avstånd mellan FIGHTER 010 och husvägg skall vara minst 350 mm. Fritt utrymme framför FIGHTER 010 skall vara minst en meter. FIGHTER 010 skall inte placeras så att rundgång av uteluften kan ske. Detta medför lägre effekt och verkningsgrad. Underhåll FIGHTER 010 är försedd med styrning och övervakningsutrustning, dock måste ett visst yttre underhåll utföras. Tillse regelbundet under hela året att insugsgallret inte blockeras av löv, snö eller annat. Vidare skall uppsikt hållas under den kalla delen av året så att inte för mycket frost eller is byggs upp under FIGHTER 010. Stark vind i samband med ymnigt snöfall kan förorsaka att insugs- och frånluftsgallret sätts igen. Tillse att gallerna är fria från snö. Vid behov kan ytterhöljet rengöras med en fuktad trasa. Försiktighet bör iakttagas så plastlocket inte repas vid rengöringen. Undvik att spola med vatten in i gallerna eller på sidorna på ett sådant sätt att vatten kan tränga in i FIGHTER 010. Fritt utrymme bakom Fritt utrymme Min. avstånd vid användning av flera F mm Fritt utrymme framför

3 R Installationskontroll Enligt gällande regler skall värmeanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovanstående gäller slutna värmesystem. Utbyte av värmepump får ej ske utan förnyad kontroll. Styrning FIGHTER 010 är försedd med en intern elektronisk styrning som sköter de funktioner vilka är nödvändiga för värmepumpdriften. Den styr avfrostning, stopp vid max/min temperatur, inkoppling av kompressorvärmare samt inkoppling av värmare för droppskålen, övervakning av motorskydd och tryckvakter. Dessutom kan antal starter/drifttid för respektive effektsteg avläsas. Den inbyggda styrningen ställs in vid installationen och kan användas vid service. Under normal drift behöver villaägaren ej ha tillgång till styrningen. FIGHTER 010 har inbyggd elektronisk returledningsgivare som begränsar returtemperaturen. Fram- och returledningsgivare monteras vid installation. FIGHTER 010 styrs till/från via signal från annan reglerutrustning eller termostat. Om FIGHTER 010 styrs från tillbehören SMO 10 eller VVM 40 är styrningen beskriven i respektive anvisning. SMO 10 och VVM 40 kommunicerar med FIGHTER 010 vilket innebär att alla inställningar och mätvärden från FIGHTER 010 kan justeras och avläsas i SMO 10 respektive VVM 40. Ljudtrycksnivåer FIGHTER 010 placeras oftast intill en husvägg vilket ger en riktad ljudspridning som skall beaktas. Man skall därför alltid sträva efter att för uppställningen välja den sida som är vänd mot det minst ljudkänsliga grannområdet. Ljudtrycksnivåerna påverkas av ytterligare väggar, murar, marknivåskillnader m.m. och får därför endast ses som riktvärden. FIGHTER 010 arbetar i sitt låga effektsteg (steg 1) vår, sommar samt höst och i sitt höga effektsteg (steg ) på vintern. VVM 40 (tillbehör) FIGHTER 010 tillsammans med VVM 40 bildar en komplett värme och varmvattenanläggning. VVM 40 är försedd med en reglercentral som ger den för tillfället mest ekonomiska driften, både vad det gäller de integrerade elpatronerna (max 13,5 kw) samt kompressordriften i FIGHTER 010. VVM 40 är komplett med shuntautomatik, växelventil, cirkulationspumpar och säkerhetsutrustning. VVM 40 är konstruerad för enkel anslutning mot FIGHTER och -8. SMO 10 (tillbehör) SMO 10 är en avancerad styrmodul som tillsammans med FIGHTER 010 och befintlig värme och varmvattenutrustning bildar en komplett anläggning. SMO 10 hanterar kompressordriften hos FIGHTER 010 samt vid behov den tillsatseffekt från någon typ av befintlig utrustning som kan bli nödvändig. För SMO 10 dockningar se SMO 10 hanterar även shuntautomatik, belastningsvakt, cirkulationspumpar, växelventiler och givare. Varmvattenstyrning VST 11 (tillbehör) Detta tillbehör ger värmepumpen FIGHTER 010 möjlighet att prioritera varmvattenladdning vid system med flytande kondensering. För detta krävs också en varmvattenackumulator, exempelvis NIBE VPA samt en temperaturreglering. När varmvattengivaren för varmvattentemperatur anslutes aktiveras automatiskt styrsystemet för laddningsfunktioner. Vid varmvattenbehov prioriterar värmepumpen detta och går över i varmvattenläge med hela värmepumps-effekten. I detta läge sker ingen värmeproduktion. 1 m 4 m 10 m Typ FIGHTER FIGHTER Ljudtrycksnivå vid 1 m. steg 1/steg db(a) 53,0/57,0 5,0/58,0 Ljudtrycksnivå vid 4 m. steg 1/steg db(a) 41,0/45,0 40,0/46,0 Ljudtrycksnivå vid 10 m. steg 1/steg db(a) 33,0/37,0 3,0/38,0 3

4 Rörinstallation Rörinstallationen skall utföras enligt gällande regler. FIGHTER 010 arbetar upp till en returtemperatur av ca 45 C och en utgående temperatur från värmepumpen av ca 55 C. Då FIGHTER 010 inte är utrustad med avstängningsventiler på vattensidan måste sådana monteras för att underlätta eventuell framtida service. Rörinkoppling (värmebärare) FIGHTER 010 kan anslutas till värmesystemet se avsnitt Dockning eller enligt någon av de systemlösningar som kan hämtas på NIBEs hemsida Värmepumpen skall avluftas vid övre anslutningen (70, VB-ut) med avluftningsnippeln på bipackad flexslang. Det medleverarade smutsfiltret monteras före inloppet, det vill säga den nedre anslutningen (71, VB-in) på FIGHTER 010. Samtliga rör utomhus skall värmeisoleras med minst 1 mm tjock rörisolering. Värmebärarpumpen ska var i drift även om FIGHTER 010 ej är i drift, för att undvika sönderfrysning. Alternativt ansluts värmepumpen med en mellankrets med växlare, pump och frostskyddat vatten. Avstängnings- och avtappningventil monteras så att FIGHTER 010 kan tömmas vid längre strömavbrott. De bipackade flexslangarna fungerar som vibrationsdämpare. Flexslangarna monteras så att en svag böj uppstår, därmed fungerar vibrationsdämpningen. Tryckfall (värmebärarsida) Tryckfall kpa 4 FIGHTER ,5 3,5 1,5 1 0, ,05 0,1 0,15 0, 0,5 0,3 0,35 0,4 0,45 Flöde l/s Tryckfall kpa 4 FIGHTER FIGHTER 005-8, 10 3,5 3,5 1,5 1 0, ,05 0,1 0,15 0, 0,5 0,3 0,35 0,4 0,45 Flöde l/s 4

5 Dockning FIGHTER 010 kan inkopplas på många olika sätt. För alla dockningsalternativ gäller att erfoderlig säkerhetsutrusting skall monteras enligt gällande regler. Nedan följer några av de vanligaste alternativen. Övrig kringutrustning såsom tillbehören Rumsstyrning och Varmvattenstyrning beställes separat. Se för fler och mer detaljerade dockningsalternativ. Förkortningar AV Avstängningsventil CP Cirkulationspump FG Framledningsgivare Ingår i FIGHTER 010 HR Hjälprelä LP Laddpump PG Panngivare RG Returgivare Ingår i FIGHTER 010 RV Reglerventil SF Smutsfilter Ingår i FIGHTER 010 SV Shuntventil SÄV Säkerhetsventil TV Tappventil VVG Varmvattengivare VXV1 Växelventil Ingår i varmvattenstyrning VST11 Principskisser för dockning FIGHTER 010 dockad till VVM 40 (flytande kondensering) RC UG 5 FIGHTER 010 SÄK AV FG AV TV RG SF VVM 40 Tillämpning Utbyte av befintligt uppvärmningssystem. Funktion FIGHTER och -8 kan anslutas till VVM 40. FIGHTER 010 styrs av VVM 40. FIGHTER 010 arbetar med flytande kondensering mot värmesystemet samt prioriterar varmvattenladdning i VVM 40. Beroende på uteluftstemperatur och värmebehov arbetar FIGHTER 010 i steg 1 eller steg. Om FIGHTER 010 ej klarar av hela värmebehovet shuntas tillskottsvärmen in från VVM 40. Sjunker utetemperaturen under inställd stopptemperatur går VVM 40 in och tar över uppvärmningen. 5

6 FIGHTER 010 dockad till el-/oljepanna (flytande kondensering). RT 10 P RC FIGHTER 010 FG SÄV Extern alt befintlig reglerutrustning. AV RG RV TV SF Tillämpning Utbyte av befintlig luft/vatten värmepump eller komplettering till el-/oljepanna. Funktion FIGHTER 010 styrs av en rumstermostat. FIGHTER 010 arbetar med flytande kondensering mot returen från värmesystemet. Beroende på uteluftstemperaturen arbetar FIGHTER 010 i steg 1 eller steg. Om FIGHTER 010 ej klarar av värmebehovet shuntas tillskottsvärmen in med befintlig reglerutrustning. Med hjälp av automatiken i FIGHTER 010 bör tillsatsvärmen blockeras över inställd utomhustemperatur (kräver motorshunt). Varmvattenproduktionen sker enbart med befintlig el-/oljepanna. Till detta alternativ behövs tillbehöret RT 10. FIGHTER 010 dockad till EVC 13 (flytande kondensering) RT 10 EVC 13 FIGHTER 010 SÄV AV FG RG RV TV SF Tillämpning Utbyte av befintlig luft/vatten värmepump eller komplettering till elpanna. Funktion FIGHTER 010 styrs av en rumstermostat. FIGHTER 010 arbetar med flytande kondensering mot returen från värmesystemet. Beroende på uteluftstemperaturen arbetar FIGHTER 010 i steg 1 eller steg. Om FIGHTER 010 inte klarar av värmebehovet kopplas tillskottsvärmen in med befintlig reglerutrustning från EVC 13. Med hjälp av automatiken i FIGHTER 010 kan tillsatsvärmen blockeras över inställd utomhustemperatur. Värmebäraren cirkulerar genom FIGHTER 010 även under inställd stopptemperatur. Varmvattenproduktionen sker enbart med befintlig varmvattenberedare. Rätt kurva väljs på EVC 13 så att FIGHTER 010 inte störs. Till detta alternativ behövs tillbehöret RT 10. 6

7 FIGHTER 010 dockad till olje-/pelletspanna tillsammans med SMO 10 samt varmvattenberedare (flytande kondensering). SMO 10 P SV1 HR FG1 CP1 PG RG1 HR VVC SÄV VXV1 UG HR VP VVG HR LP1 Tillämpning Komplettering till befintlig olje-/pelletspanna. Funktion SMO 10 styr FIGHTER 010, oljepanna, cirkulationspumpar, shuntar mm. FIGHTER 010 arbetar med flytande kondensering mot värmesystemet samt prioriterar laddning av varmvatten via växelventil (VXV1). Beroende på uteluftstemperaturen och värmebehov arbetar FIGHTER 010 i steg 1 eller steg. Om FIGHTER 010 ej klarar av värmebehovet shuntas tillskottsvärmen in från oljepannan. Principskissen är utrustad med tillbehör. 7

8 R R R 30 Elektrisk installation Förläggning av kablar för starkström ska göras underifrån i kabelgenomföringarna på värmepumpens vänstra sida, sett framifrån. Kopplingslist () för inkommande matning görs åtkomlig genom att demontera plastlockets 6 skruvar samt elboxens skruv. OBS! Elinstallationen samt eventuell service skall göras under överinseende av behörig elinstallatör. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. N L1 L L3 Inkommande matning 3 x 400 V Elschema X L1 X L X L3 X N PE DC 1 AC T5AH Re Re1 68 Re 7 4 X X Re X11 X11 5 ** X Re Re N 7 L1 L L3 A* A1 Re U V W Re8 36 Re C S R 5 4 PE 7 PE 3 * RSB 4015-B ingång A, RSE 401-B (MSR 10) ingång A3-L3. ** Cirkulationspump för värmebärare styrd från FIGHTER 010, ingår ej vid leverans. 8

9 Mått Bakom värmepumpen skall ett fritt utrymme på 350 mm finnas för eventuell service. Till höger om värmepumpen bör ett fritt utrymme på 400 mm finnas för eventuell service. Framför och ovanför värmepumpen krävs ett utrymme på 1000 mm för eventuell service. Bipackningssats 63 AJ Värmeledningspasta Smutsfilter R5 st flexslangar (R5) med 4 st packningar Aluminiumtape

10 Typ: Fighter 010-4/8kW Art.nr. : 0861 Tillv.nr. och tillv.år: se separat skylt Spänning: 400V 3N+PE 50Hz Märkström (A): 8.4 A Inställningar av motorskydd: 7 A Värmebärardel -Volym: -Beräkningstryck: -Provtryck: -Beräkningstemp: Köldmediemängd: Köldtyp: 1.5 l 3 bar (0.3 MPa) 3, bar (0,3 MPa) 100 C, kg R407C Provtryck, kylsystem: 6 bar (,6 MPa) Made by NIBE AB, SE-85 1 Markaryd, SWEDEN R Komponentplacering Dold! Gammal bild 15 Dold!

11 VVM 40 A B I II III A B I II I II A B Komponentlista Automatsäkring 7 Serviceanslutning, lågtryck Kopplingslist, inkommande matning 13 Kopplingslist, intern 14 Anslutningsplint (tillsats) 15 Temperaturgivare, uteluft 16 Anslutningsplint (larm) 17 Förångare 18 Kondensor 1 4-vägs ventil 1 Strömkännare Droppskålsvärmare 5 Kompressorvärmare 6 Motorskydd, inkl återställare 7 Kompressor Reläkort med nätdel 30 Kopplingsplint, reläkort 33 Lågtryckspressostat 34 Styrkort med display 36 Fläkt 37 Plusknapp 38 Minusknapp 3 Enterknapp 40 Resetknapp 41 Högtryckspressostat 4 Serviceanslutning, högtryck 43 Kontrast för display 44 Kopplingsplint, kommunikation 48 Expansionsventil 57 Driftkondensator, fläkt 63 Smutsfilter (bipackas) 64 Synglas 65 Torkfilter 66 Backventil 68 Kontaktor, kompressor 6 Kontaktor, kompressor 70 Anslutning, värmebärare ut ur F 010, DN 5 71 Anslutning, värmebärare in till F 010, DN 5 86 Temperaturgivare, förångare 88 Temperaturgivare, vätskeledning 8 Temperaturgivare, framledning 0 Temperaturgivare, sug-gas 1 Temperaturgivare, het-gas 3 Temperaturgivare, returledning 5 Typskylt 7 Mjukstartsrelä 100 Kabelgenomföring, inkommande matning 10 Kabelgenomföring, givare 103 Serienummer Tillbehör Varmvattenstyrning VST 11 Växelventil, Cu-rör Ø8 Max rekommenderad laddeffekt, 15 kw RSK nr SMO 10 Reglercentral RSK nr C VVM 40 Varmvattenmodul (endast för FIGHTER och -8) RSK nr Hjälprelä HR 10 RSK nr RT 10 Rumstemostat RSK nr

12 Tekniska data IP 4 Typ FIGHTER FIGHTER Avgiven/Tillförd effekt* vid /35 C ** (kw) 6,6/1, 8,3/,3 Avgiven/Tillförd effekt* vid 7/35 C ** (kw) 7,/1,,/,4 Avgiven/Tillförd effekt* vid -7/45 C ** (kw) 4,1/1,8 4,7/,0 Avgiven/Tillförd effekt* vid 0/45 C ** (kw) 5,4/,0 6,6/,3 Avgiven/Tillförd effekt* vid 7/45 C ** (kw) 7,0/, 8,/,6 Avgiven/Tillförd effekt* vid -7/50 C ** (kw) 3,/1, 4,4/,1 Avgiven/Tillförd effekt* vid /50 C ** (kw) 5,7/, 7,0/,5 Avgiven/Tillförd effekt* vid 7/50 C ** (kw) 6,/,3 8,4/,7 Avgiven/Tillförd effekt* vid 15/50 C ** (kw) 8,1/,5 10,7/3,0 Startström (A) 4 Inställning av motorskydd (A) 6 7 Mjukstartsrelä ingår som standard Driftspänning 3 x 400 V + N + PE 50 Hz Kompressor -stegs kolvkompressor Nominellt flöde värmebärare (l/s) 0,17 0,1 Internt tryckfall vid nominellt flöde (kpa) 1,8 1,6 Luftflöde (m 3 /h) 130/1750 Nominell effekt fläkt (W) 155/185 Säkring (A) Kapslingsklass IP 4 Max utgående värmebärartemperatur ( C) 55 Köldmediemängd (R407C) (kg) 1,,1 Anslutning värmebärare utv Ø DN 5 Avfrostningssystem hetgasavfrostning Brytvärde pressostat HP (bar) 7 Brytvärde pressostat LP (bar) 0,5 Differens pressostat HP (bar) -7 Differens pressostat LP (bar) +1,0 Höjd med benställning (mm) 1045 Bredd (mm) 100 Djup (mm) 500 Vikt kg (kg) Färg slipad rostfri/mörkgråmetallic RSK nr * Kompressor, fläkt och styrning. Avfrostning reducerar förhållandet mellan tillförd/avgiven effekt med cika 10%. ** Utetemperatur/Framledningstemperatur Reservation för eventuella mått- och konstruktionsändringar! NIBE AB - Villavärme Box 14, 85 1 Markaryd Tel Fax
