Inomhusmodul direkt anpassad för dockning med luft/vatten-värmepumpen NIBE FIGHTER 2020

Transkript

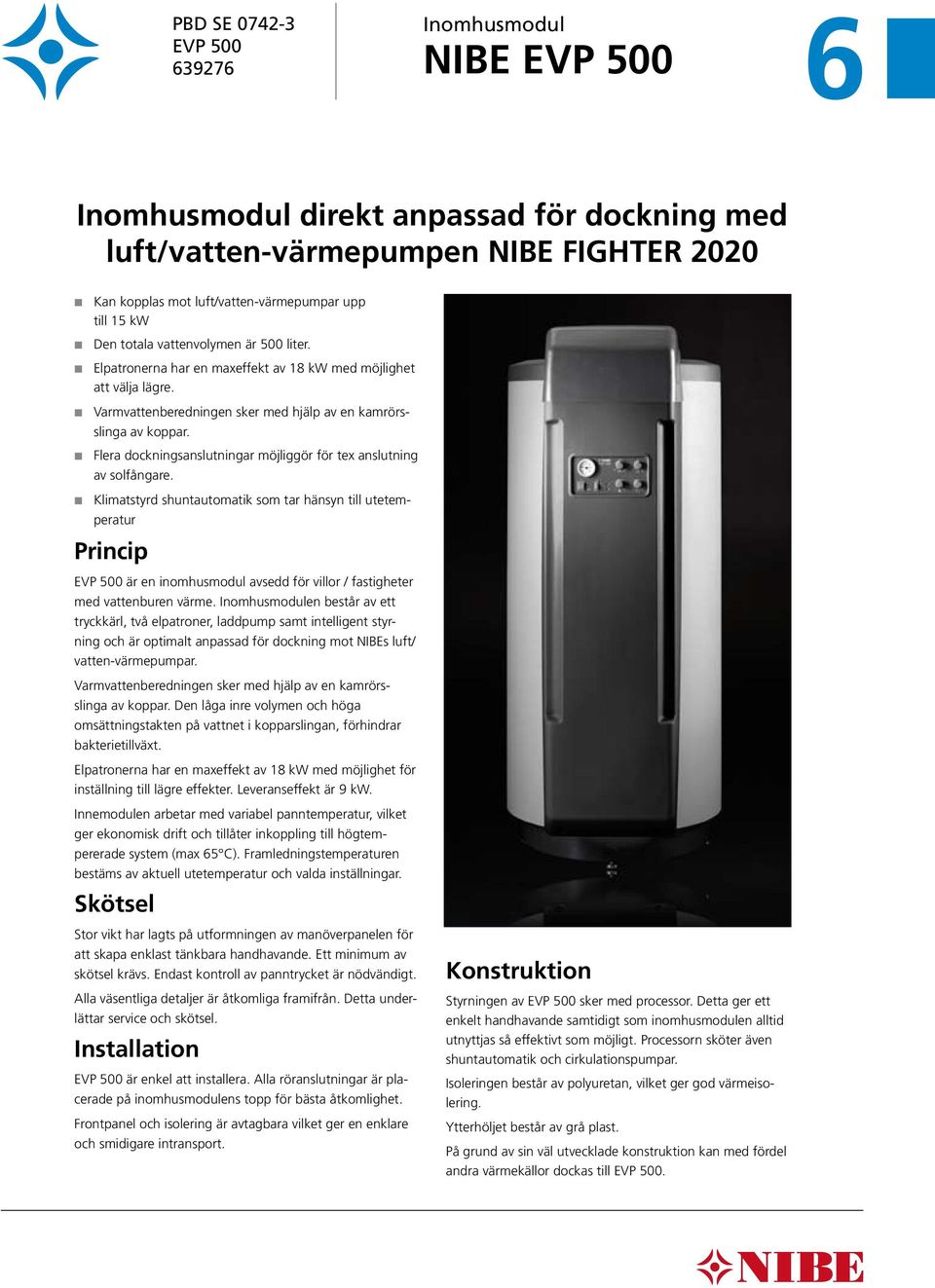

1 PBD SE 074- Inomhusmodul EVP 0 97 NIBE EVP 0 FLIK, 7 FLIK 8 FLIK 9 FLIK 0 Inomhusmodul direkt anpassad för dockning med luft/vatten-värmepumpen NIBE FIGHTER 00 Kan kopplas mot luft/vatten-värmepumpar upp till 5 kw Den totala vattenvolymen är 0 liter. Elpatronerna har en maxeffekt av 8 kw med möjlighet att välja lägre. Varmvattenberedningen sker med hjälp av en kamrörsslinga av koppar. Flera dockningsanslutningar möjliggör för tex anslutning av solfångare. Klimatstyrd shuntautomatik som tar hänsyn till utetem- peratur Princip EVP 0 är en inomhusmodul avsedd för villor / fastigheter med vatten buren värme. Inomhusmodulen består av ett tryckkärl, två elpatroner, laddpump samt intelligent styrning och är optimalt anpassad för dockning mot NIBEs luft/ vatten-värmepumpar. Varmvattenberedningen sker med hjälp av en kamrörsslinga av koppar. Den låga inre volymen och höga omsättningstakten på vattnet i kopparslingan, förhindrar bakterietillväxt. Elpatronerna har en maxeffekt av 8 kw med möjlighet för inställning till lägre effekter. Leveranseffekt är 9 kw. Innemodulen arbetar med variabel panntemperatur, vilket ger ekonomisk drift och tillåter inkoppling till högtempererade system (max 5). Framledningstemperaturen bestäms av aktuell utetemperatur och valda inställningar. Skötsel Stor vikt har lagts på utformningen av manöverpanelen för att skapa enklast tänkbara handhavande. Ett minimum av skötsel krävs. Endast kontroll av panntrycket är nödvändigt. Alla väsentliga detaljer är åtkomliga framifrån. Detta underlättar service och skötsel. Installation EVP 0 är enkel att installera. Alla röranslutningar är placerade på inomhusmodulens topp för bästa åtkomlighet. Frontpanel och isolering är avtagbara vilket ger en enklare och smidigare intransport. Konstruktion Styrningen av EVP 0 sker med processor. Detta ger ett enkelt handhavande samtidigt som inomhusmodulen alltid utnyttjas så effektivt som möjligt. Processorn sköter även shuntautomatik och cirkulationspumpar. Isoleringen består av polyuretan, vilket ger god värmeisolering. Ytterhöljet består av grå plast. På grund av sin väl utvecklade konstruktion kan med fördel andra värmekällor dockas till EVP 0.

2 Uppställning och placering EVP 0 placeras lämpligen i ett pannrum. Enheten riktas upp med de ställbara fötterna. Inomhusmodulens fabriksmonterade lyftögla kan demonteras efter installation och den bipackade isoleringspluggen trycks på plats för att minska värmeförlust. Om rördragning skall utföras i innervägg mot sov-/vardagsrum ska det ske utan klamring. Systemprincip Förkortningar AV* Avstängningsventil BL* Blandningsventil CP* Cirkulationspump DG Dockningsgivare EXP* Expansionskärl FG Temperaturgivare, framledning PG Panngivare RC Reglercentral SV Shuntventil SÄV* Säkerhetsventil panna SÄV* Säkerhetsventil vattenvärmare TV Tappventil UG** Temperaturgivare, ute BV** Backventil LP Laddpump SF* Smutsfilter EXP* CP* SÄV* SÄV* BL* FG UG** RC SV PG SÄV* AV* BV** DG SF* AV* LP TV FIGHTER 0XX EVP 0 OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer. * Ingår ej i pannleverans ** Bipackad

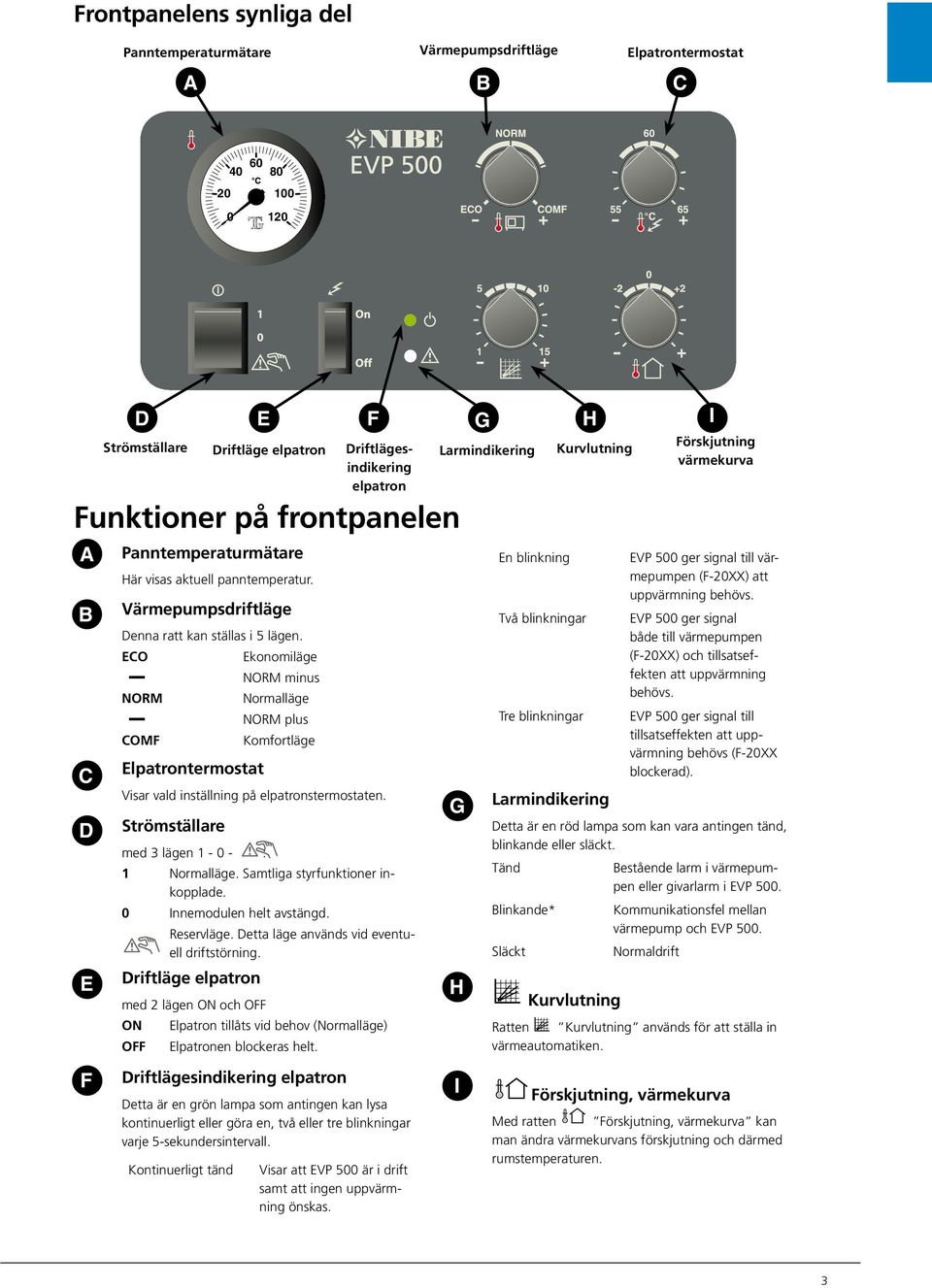

3 R 8 5 ON 4 OFF 5 9 Frontpanelens synliga del Färg för utskrift Panntemperaturmätare Värmepumpsdriftläge Elpatrontermostat A B C Funktioner på frontpanelen A B C D E D E F G H I Strömställare Driftläge elpatron Driftlägesindikering Larmindikering Kurvlutning elpatron Panntemperaturmätare Här visas aktuell panntemperatur. Värmepumpsdriftläge Denna ratt kan ställas i 5 lägen. ECO Ekonomiläge NORM COMF Elpatrontermostat Strömställare NORM minus Normalläge NORM plus Komfortläge Visar vald inställning på elpatronstermostaten. med lägen : Normalläge. Samtliga styrfunktioner inkopplade. 0 Innemodulen helt avstängd. Reservläge. Detta läge används vid eventuell driftstörning. Driftläge elpatron med lägen ON och OFF ON Elpatron tillåts vid behov (Normalläge) OFF Elpatronen blockeras helt. G H En blinkning Två blinkningar Tre blinkningar Larmindikering Detta är en röd lampa som kan vara antingen tänd, blinkande eller släckt. Tänd Bestående larm i värmepumpen eller givarlarm i EVP 0. Blinkande* Kommunikationsfel mellan värmepump och EVP 0. Släckt Normaldrift Kurvlutning Förskjutning värmekurva EVP 0 ger signal till värmepumpen (F-0XX) att uppvärmning behövs. EVP 0 ger signal både till värmepumpen (F-0XX) och tillsatseffekten att uppvärmning behövs. EVP 0 ger signal till tillsatseffekten att uppvärmning behövs (F-0XX blockerad). Ratten Kurvlutning används för att ställa in värmeautomatiken. F Driftläges indikering elpatron Detta är en grön lampa som antingen kan lysa kontinuerligt eller göra en, två eller tre blinkningar varje 5-sekundersintervall. Kontinuerligt tänd Visar att EVP 0 är i drift samt att ingen uppvärmning önskas. I Förskjutning, värmekurva Med ratten Förskjutning, värmekurva kan man ändra värmekurvans förskjutning och därmed rumstemperaturen.

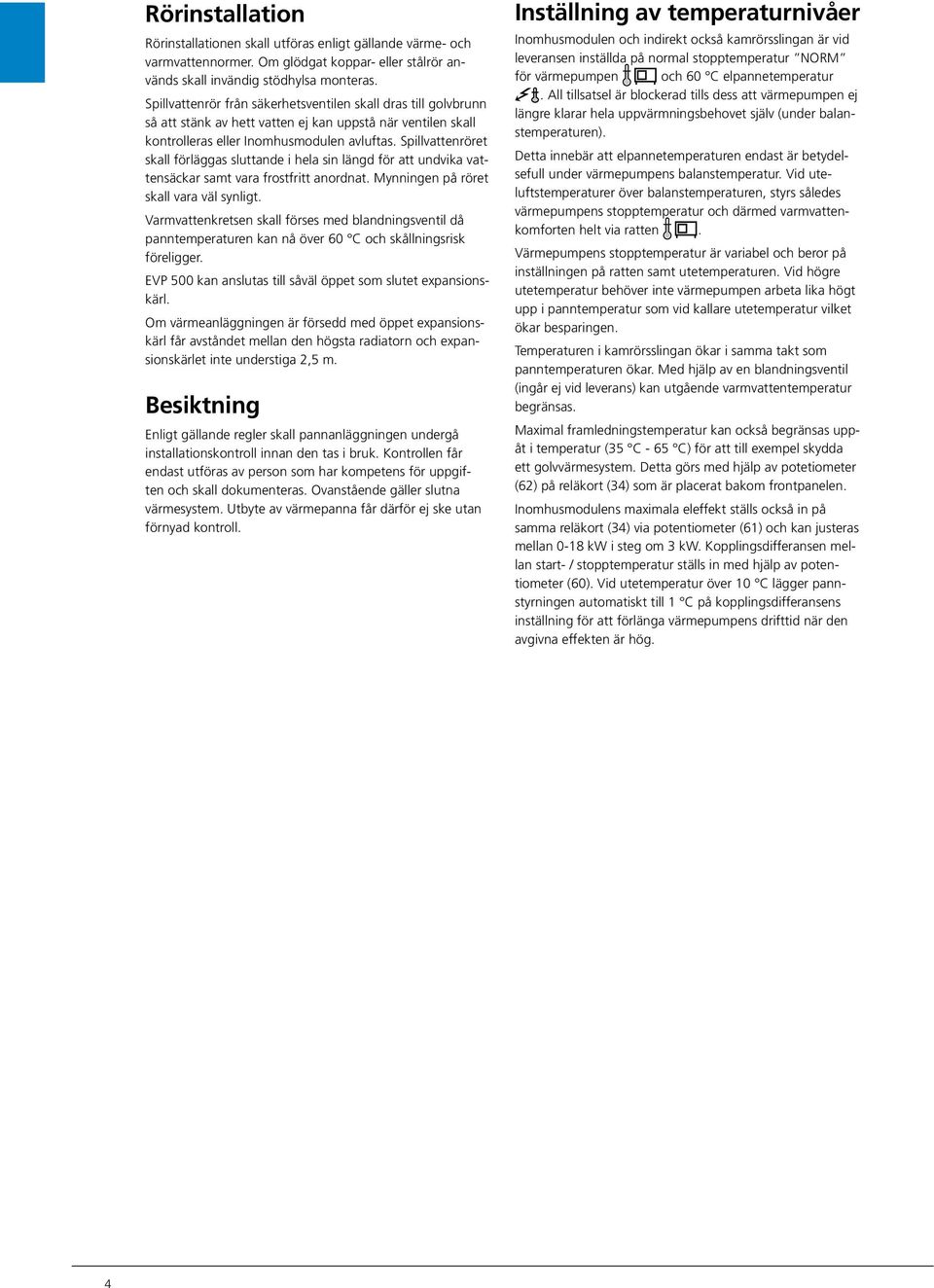

4 Rörinstallation Rörinstallationen skall utföras enligt gällande värme- och varmvattennormer. Om glödgat koppar- eller stålrör används skall invändig stödhylsa monteras. Spill vat tenrör från säkerhetsventilen skall dras till golvbrunn så att stänk av hett vatten ej kan uppstå när ventilen skall kontrolleras eller Inomhusmodulen avluftas. Spillvattenröret skall förläggas sluttande i hela sin längd för att undvika vattensäckar samt vara frostfritt anordnat. Mynningen på röret skall vara väl synligt. Varm vattenkretsen skall förses med blandningsventil då panntemperaturen kan nå över och skållningsrisk föreligger. EVP 0 kan anslutas till såväl öppet som slutet expansionskärl. Om värmeanläggningen är försedd med öppet expansionskärl får avståndet mellan den högsta radiatorn och expansionskärlet inte understiga,5 m. Besiktning Enligt gällande regler skall pannanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovanstående gäller slutna värmesystem. Utbyte av värmepanna får därför ej ske utan förnyad kontroll. Inställning av temperaturnivåer Inomhusmodulen och indirekt också kamrörsslingan är vid leveransen inställda på normal stopptemperatur NORM för värmepumpen och elpannetemperatur. All tillsatsel är blockerad tills dess att värmepumpen ej längre klarar hela uppvärmningsbehovet själv (under balanstemperaturen). Detta innebär att elpannetemperaturen endast är betydelsefull under värmepumpens balanstemperatur. Vid uteluftstemperaturer över balanstemperaturen, styrs således värmepumpens stopptemperatur och därmed varmvattenkomforten helt via ratten. Värmepumpens stopptemperatur är variabel och beror på inställningen på ratten samt utetemperaturen. Vid högre utetemperatur behöver inte värmepumpen arbeta lika högt upp i panntemperatur som vid kallare utetemperatur vilket ökar besparingen. Temperaturen i kamrörsslingan ökar i samma takt som panntemperaturen ökar. Med hjälp av en blandningsventil (ingår ej vid leverans) kan utgående varmvattentemperatur begränsas. Maximal framledningstemperatur kan också begränsas uppåt i temperatur (5-5 ) för att till exempel skydda ett golvvärmesystem. Detta görs med hjälp av potetiometer () på reläkort (4) som är placerat bakom frontpanelen. Inomhusmodulens maximala eleffekt ställs också in på samma reläkort (4) via potentiometer () och kan justeras mellan 0-8 kw i steg om kw. Kopplingsdifferansen mellan start- / stopptemperatur ställs in med hjälp av potentiometer (). Vid utetemperatur över 0 lägger pannstyrningen automatiskt till på kopplingsdifferansens inställning för att förlänga värmepumpens drifttid när den avgivna effekten är hög. 4

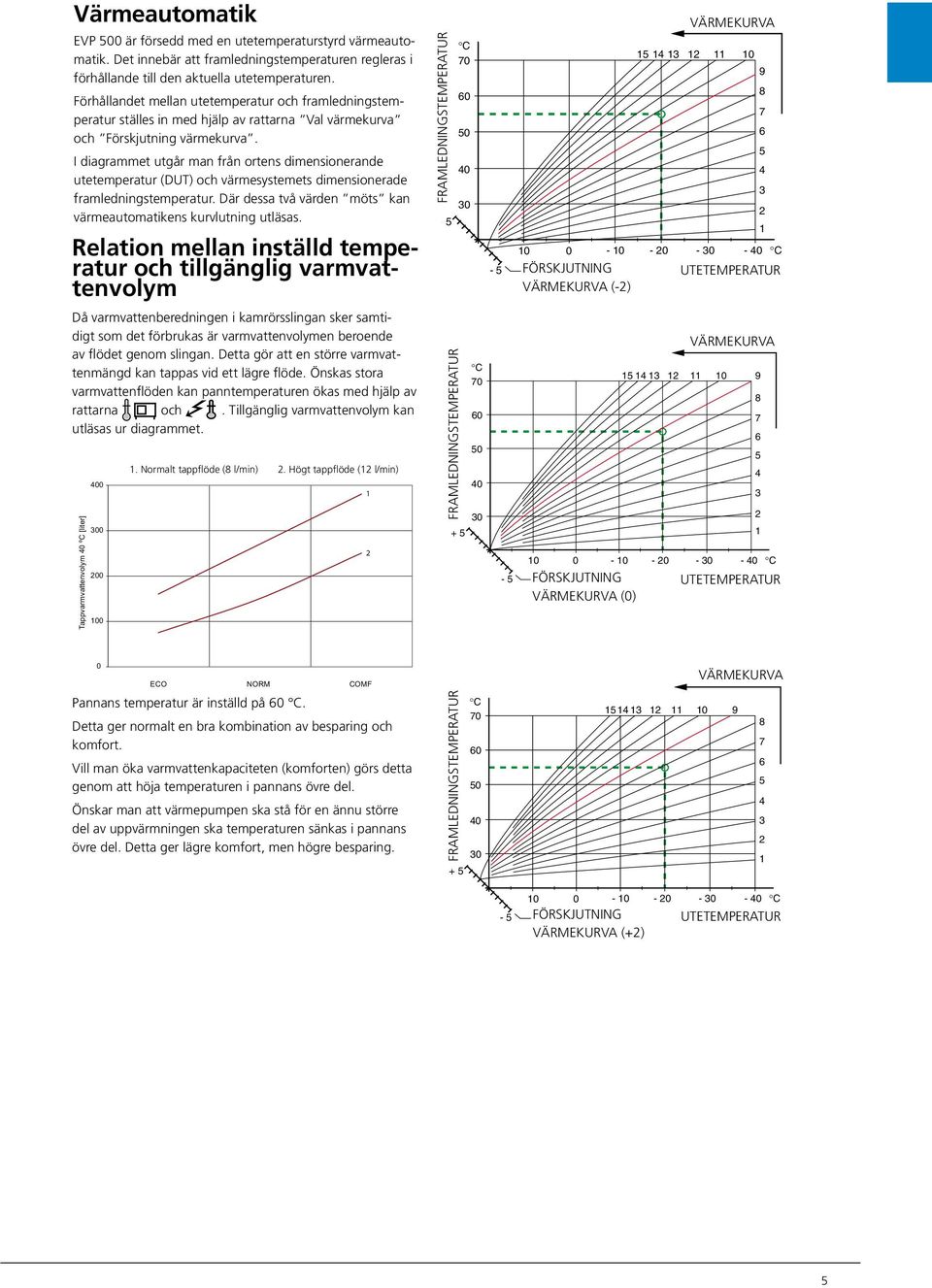

5 Hög komfort Normal komfort Värmeautomatik EVP 0 är försedd med en utetemperaturstyrd värmeautomatik. Det innebär att framledningstemperaturen regleras i förhållande till den aktuella utetemperaturen. Förhållandet mellan utetemperatur och framledningstemperatur ställes in med hjälp av rattarna Val värmekurva och Förskjutning värmekurva. I diagrammet utgår man från ortens dimensionerande utetemperatur (DUT) och värmesystemets dimensionerade framledningstemperatur. Där dessa två värden möts kan värmeautomatikens kurvlutning utläsas. Relation mellan inställd temperatur och tillgänglig varmvattenvolym Då varmvattenberedningen i kamrörsslingan sker samtidigt som det förbrukas är varmvattenvolymen beroende av flödet genom slingan. Detta gör att en större varmvattenmängd kan tappas vid ett lägre flöde. Önskas stora varmvattenflöden kan panntemperaturen ökas med hjälp av rattarna och. Tillgänglig varmvattenvolym kan utläsas ur diagrammet. VV-kapacitet EVP 0 Tappvarmvattenvolym ºC [liter] Normalt tappflöde (8 l/min). Högt tappflöde ( l/min) Pannans temperatur är inställd på. Detta ger normalt en bra kombination av besparing och komfort. Vill man öka varmvattenkapaciteten (komforten) görs detta genom att höja temperaturen i pannans övre del. Ta ppvarmvattenvolym ºC [liter] Önskar 0 man att värmepumpen ska stå för en ännu större del av uppvärmningen ska temperaturen sänkas i pannans övre del. Detta ger lägre komfort, men högre besparing ECO NORM COMF FÖRSKJUTNING 0 0 (-) (-) (-) (-) FÖRSKJUTNING (0) (0) (0) (0) (+) (+) (+) (+) ECO NORM COMF Hög besparing Normal besparing 5

6 Dockning EVP 0 är väl förberedd för dockning till annan värmekälla exempelvis fastbränsle, värmepumpar eller solvärme. EVP 0 får dockas till uteluftsvärmepump med maximal effekt på 5 kw. EVP 0 dockad till FIGHTER 0XX Dockningsexempel EVP 0 dockad till uteluftsvärmepump FIGHTER 0XX och solfångare. OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer. EXP* CP* SÄV* SÄV* BL* RC P FG UG** RC SV PG SÄV* AV* BV** DG SF* AV* LP TV BV FIGHTER 0XX EVP 0 * Ingår ej i leverans ** Bipackad Elanslutning Innemodulen ska installeras via allpolig arbetsbrytare med minst mm brytaravstånd. Vald elpatroneffekt (kw) Max belastad fas (A) 0 0,5 4,8 9, 9,5 7,9 5, 8, Inkoppling får ej ske utan elleverantörens medgivande och skall ske under överinseende av behörig elinstallatör. Inställning av olika maxeffekter görs på ratt Max eleffekt () på reläkortet (4). Automatik, laddpump (7) och dess kabeldragning är internt avsäkrade med en automatsäkring (7) samt finsäkring () på reläkortet (4). Rundstyrning och effektvakt I de fall tariffstyrningen används kan den kopplas in på plint (X). Om position och slutes kommer all eltillsats att blockeras. Om position och 4 slutes kommer värmepumpsdrift att blockeras. Detta förutsätter dock att den dockade värmepumpen är FIGHTER 0XX. Inomhusmodulen EVP 0 är försedd med en styringång för extern effektvakt. Den externa effektvaktens utgång (potentialfri) ansluts till plint (X) position 5 och. Om position 5 och slutes kommer eventuella inkopplade elsteg att stegvis kopplas ur. Utegivare Utegivaren (5) placeras på skuggad plats åt nordeller nordväst för att inte störas av t ex morgonsol. Givaren ansluts med tvåledare till plint (X) position 7 och 8. Minsta arean på kabeln ska vara 0,4 mm upp till m, t ex EKXX eller LiYY.

7 Elschema 7

8 8 Elschema

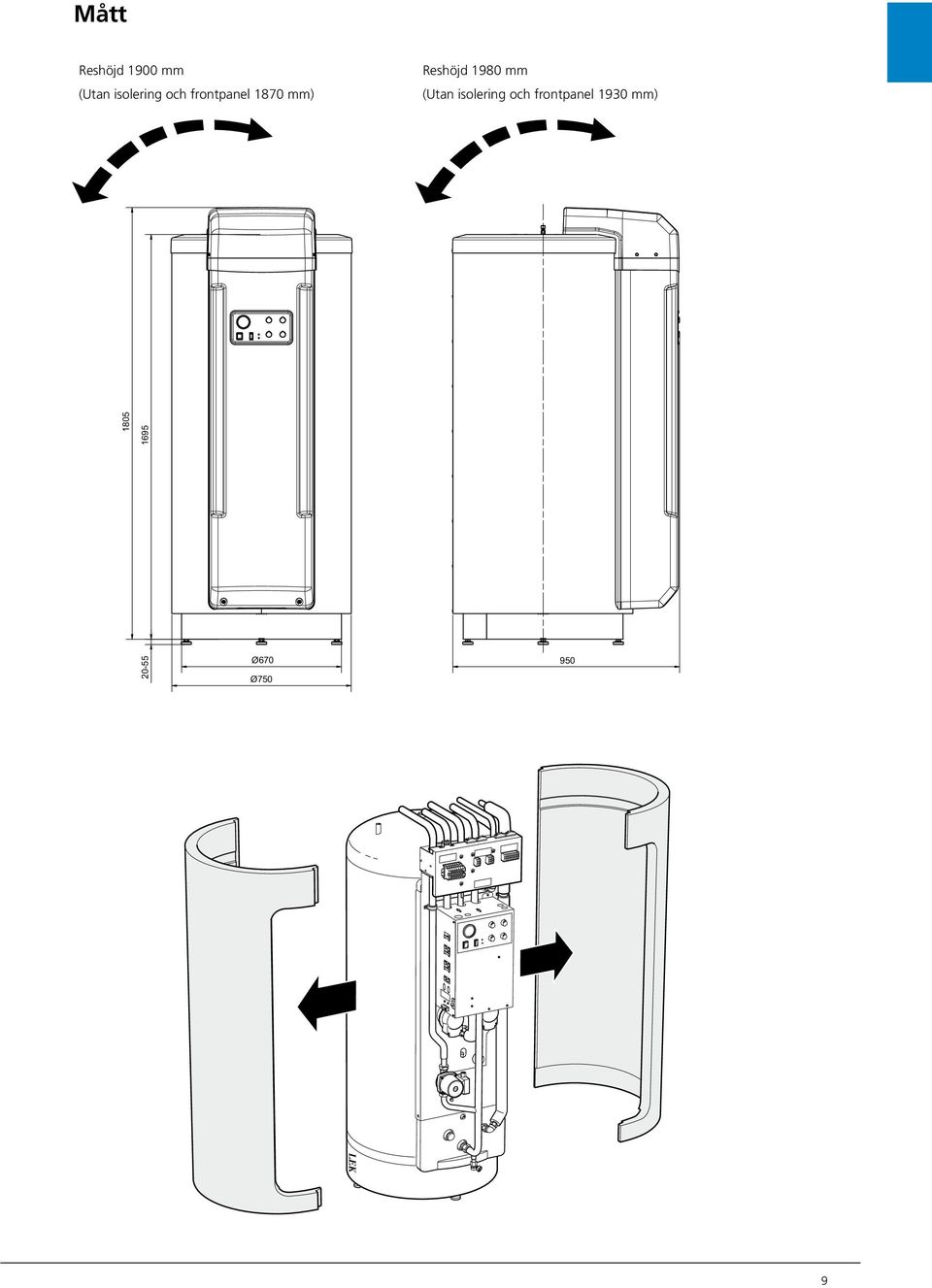

9 Mått Reshöjd 900 mm (Utan isolering och frontpanel 8 mm) Reshöjd 980 mm (Utan isolering och frontpanel 9 mm) 0-55 m utrymme för service Ø Ø7 9 9

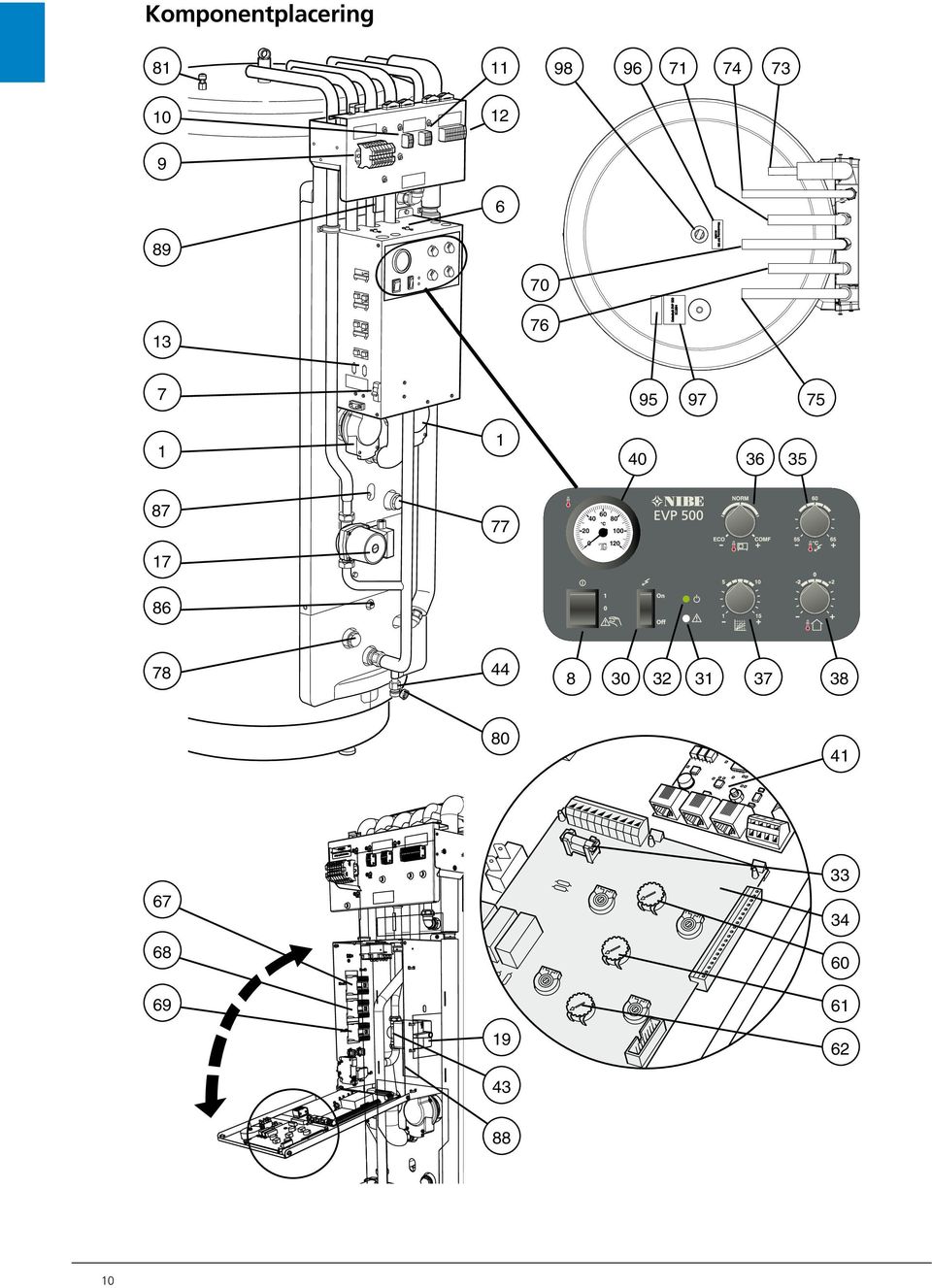

10 Komponentplacering 5,5 Ø 5,8 Slitsad baksida 0 0, st ø5, 7transparent, 74 ofärgad 7film (ej hål). 4 st hål ø0 Hål 90,8 98,8 4,0 9 Hål,5x9 4,,7 9, Hål x9 89 5,0 4, 99, 4, 7,7 05,8,8 7, Färg för utskrift K LE 4 78

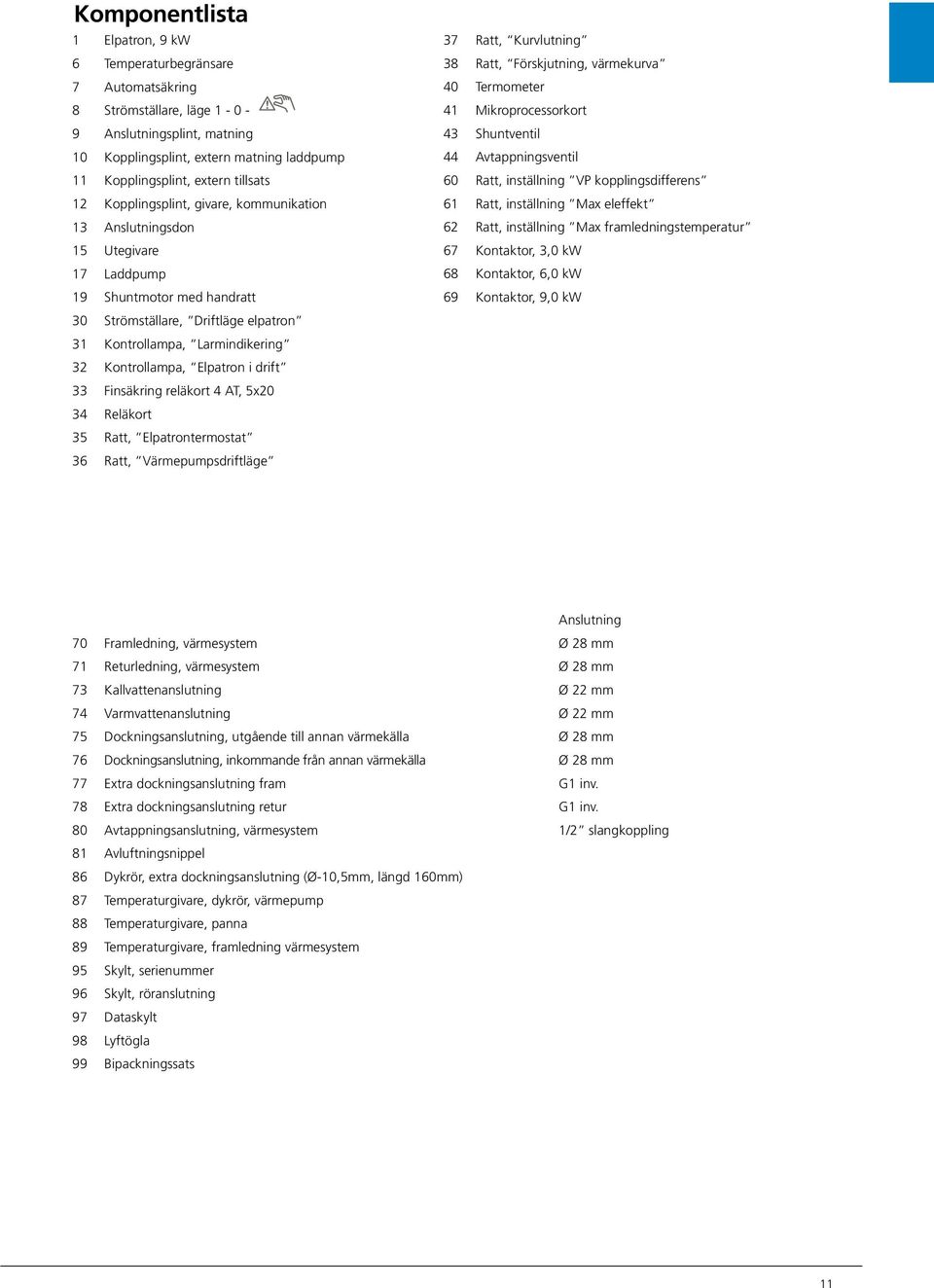

11 Komponentlista Elpatron, 9 kw Temperaturbegränsare 7 Automatsäkring 8 Strömställare, läge Anslutningsplint, matning 0 Kopplingsplint, extern matning laddpump Kopplingsplint, extern tillsats Kopplingsplint, givare, kommunikation Anslutningsdon 5 Utegivare 7 Laddpump 9 Shuntmotor med handratt Strömställare, Driftläge elpatron Kontrollampa, Larmindikering Kontrollampa, Elpatron i drift Finsäkring reläkort 4 AT, 5x0 4 Reläkort 5 Ratt, Elpatrontermostat Ratt, Värmepumpsdriftläge 7 Ratt, Kurvlutning 8 Ratt, Förskjutning, värmekurva Termometer 4 Mikroprocessorkort 4 Shuntventil 44 Avtappningsventil Ratt, inställning VP kopplingsdifferens Ratt, inställning Max eleffekt Ratt, inställning Max framledningstemperatur 7 Kontaktor,,0 kw 8 Kontaktor,,0 kw 9 Kontaktor, 9,0 kw Anslutning Framledning, värmesystem Ø 8 mm 7 Returledning, värmesystem Ø 8 mm 7 Kallvattenanslutning Ø mm 74 Varmvattenanslutning Ø mm 75 Dockningsanslutning, utgående till annan värmekälla Ø 8 mm 7 Dockningsanslutning, inkommande från annan värmekälla Ø 8 mm 77 Extra dockningsanslutning fram G inv. 78 Extra dockningsanslutning retur G inv. 80 Avtappningsanslutning, värmesystem / slangkoppling 8 Avluftningsnippel 8 Dykrör, extra dockningsanslutning (Ø-0,5mm, längd mm) 87 Temperaturgivare, dykrör, värmepump 88 Temperaturgivare, panna 89 Temperaturgivare, framledning värmesystem 95 Skylt, serienummer 9 Skylt, röranslutning 97 Dataskylt 98 Lyftögla 99 Bipackningssats

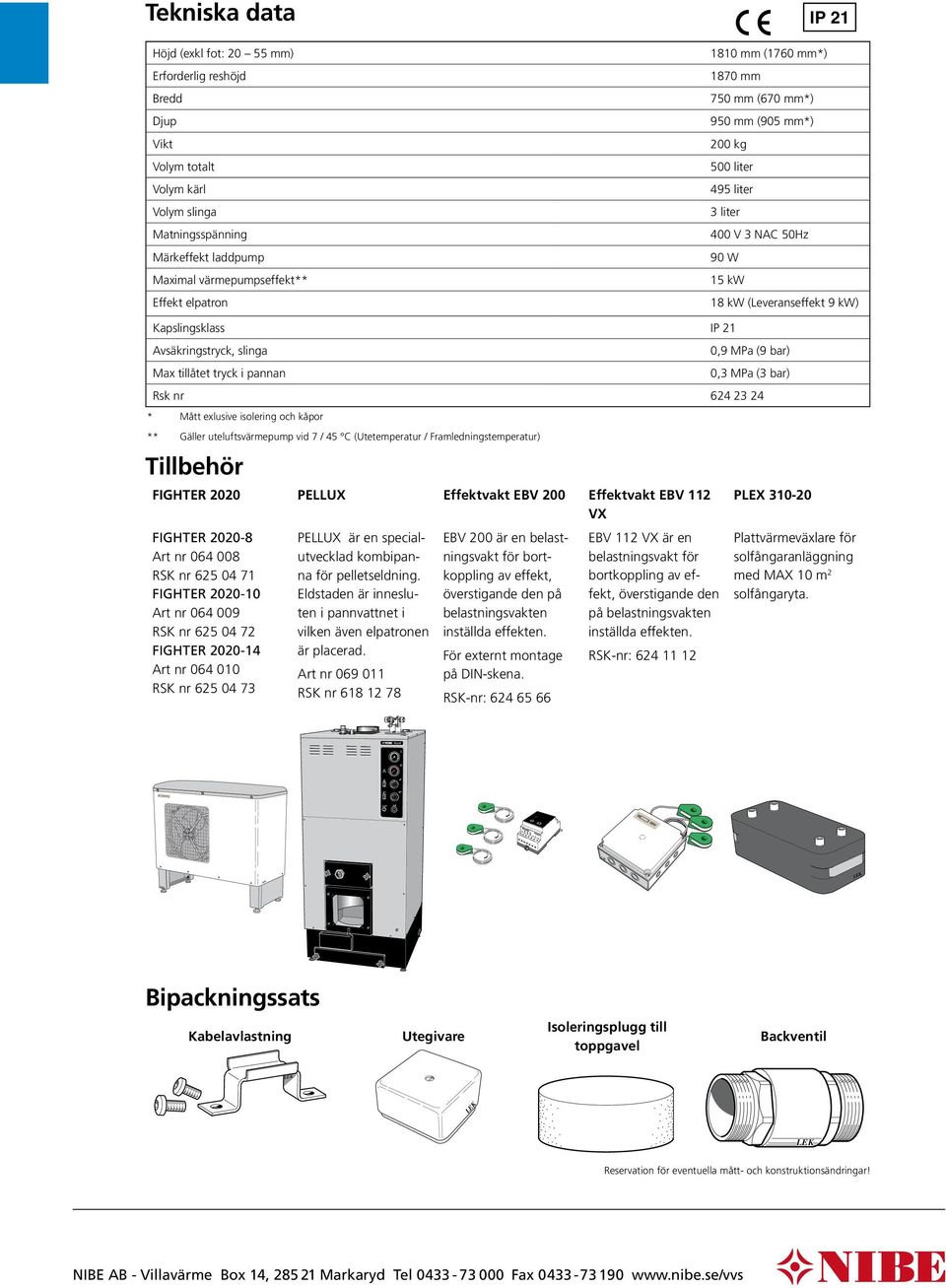

12 Perspektiv Perspektiv Tekniska data IP Höjd (exkl fot: 0 55 mm) Erforderlig reshöjd Bredd Djup Vikt Volym totalt Volym kärl Volym slinga Matningsspänning Märkeffekt laddpump Maximal värmepumpseffekt** Effekt elpatron 80 mm (7 mm*) 8 mm 7 mm ( mm*) 9 mm (905 mm*) 00 kg 0 liter 495 liter liter 0 V NAC Hz 90 W 5 kw 8 kw (Leveranseffekt 9 kw) Kapslingsklass IP Avsäkringstryck, slinga Max tillåtet tryck i pannan Tillbehör 0,9 MPa (9 bar) 0, MPa ( bar) Rsk nr 4 4 * Mått exlusive isolering och kåpor ** Gäller uteluftsvärmepump vid 7 / 45 (Utetemperatur / Framledningstemperatur) FIGHTER 00 PELLUX Effektvakt EBV 00 Effektvakt EBV VX FIGHTER 00-8 Art nr RSK nr FIGHTER 00-0 Art nr RSK nr FIGHTER 00-4 Art nr RSK nr PELLUX är en specialutvecklad kombipanna för pelletseldning. Eld staden är innesluten i pannvattnet i vilken även elpatronen är placerad. Art nr 09 0 RSK nr 8 78 EBV 00 är en belastningsvakt för bortkoppling av effekt, överstigande den på belastningsvakten inställda effekten. För externt montage på DIN-skena. RSK-nr: 4 5 EBV VX är en belastningsvakt för bortkoppling av effekt, överstigande den på belastningsvakten inställda effekten. RSK-nr: 4 PLEX 0-0 Plattvärmeväxlare för solfångaranläggning med MAX 0 m solfångaryta. R Bipackningssats Effektvakt 00 Kabelavlastning Utegivare Isoleringsplugg till toppgavel Backventil Reservation för eventuella mått- och konstruktionsändringar! NIBE AB - Villavärme Box 4, 85 Markaryd Tel 04 UTEGIVARE FIGHTER Fax
