1 PBD SE Inomhusmodul 6 VVM 500 NIBE TM VVM 500 Flexibel inomhusmodul för system med NIBE F2300/F2026 Flexibel allt-i-ett inomhusmodul för uppvärmning och varmvatten. För stora hus och fastigheter med 2-3 lägenheter. F2300/F2026 tillsammans med VVM 500 utgör en komplett anläggning för värme och tappvarmvatten. En ny generation styrenhet med färgdisplay och flera nya funktioner. Inbyggd solslinga och solstyrning för enkel anslutning till solpaneler eller exempelvis vattenmantlad kamin. Enkel anslutning och kontroll av extern värmekälla (gas/ olja/ved). Stegstyrd tillsats med elpatron. Förberedd för pooluppvärmning. Förberedd för styrning av två eller flera klimatsystem. Inbyggd bufferttank för värmesystem. Varmvattenkapacitet på upp till 500 l (40 C) vid 12 minutliter i kombination med F2300. Varmvattenslinga i rostfritt stål. Klimatstyrd shuntautomatik som tar hänsyn till utetemperatur. Självreglerande varvtalsstyrd lågenergi ladd- respektive värmebärarpump. Effektvakt som standard. Flexibilitet VVM 500 är en flexibel inomhusmodul avsedd för större villor eller mindre kommersiella fastigheter och bildar tillsammans med luft/vatten-utomhusmodulerna F /-20 eller F2026-6/-8/-10 ett komplett system för att tillgodose byggnadens behov av värme och varmvatten. Den inbyggda solslingan och styrningen kan ta emot effekten (8kw) från 10 m 2 solpaneler eller annan extern värmekälla såsom vattenmantlad braskamin. Energin från sol kan användas både för varmvatten och värme. För större externa effekter kopplas gas-/el-/oljepanna direkt till VVM 500 där den inbyggda 500 liters volymen kan ta emot upp till 25 kw. Styrning av den externa tilsatsen görs av VVM 500 som vid behov stegar in och ur tillsatsen. En annan möjlighet att få tillskottsenergi är att använda den interna elpatronen på 9 kw för både värme och varmvatten. Installation Bufferttank för byggnadens värmesystem ingår i VVM 500. Det är alltså inte längre nödvändigt att komplettera installationen med separat bufferttank i kombination med system F2300/F2026. Den nya styrningen med tydlig färgdisplay och USB-ingång ger tillgång till gemensamma tillbehör med övriga Nibeprodukter såsom fjärrstyrning via androidtelefon och kommunikation via modbus. Styrningen har uppstarthjälp där man steg för steg i installationen får hjälp. Lågenergi cirkulationspumparna är av A-klass konstruktion och flödet för laddpumpen ställs automatiskt för optimal deltatemperatur för utedelen. Även den inbyggda cirkulationspumpen för byggnadens värmesystem reglerar hastigheten automatiskt för optimal deltatemperatur beroende på typ av värmesystem.

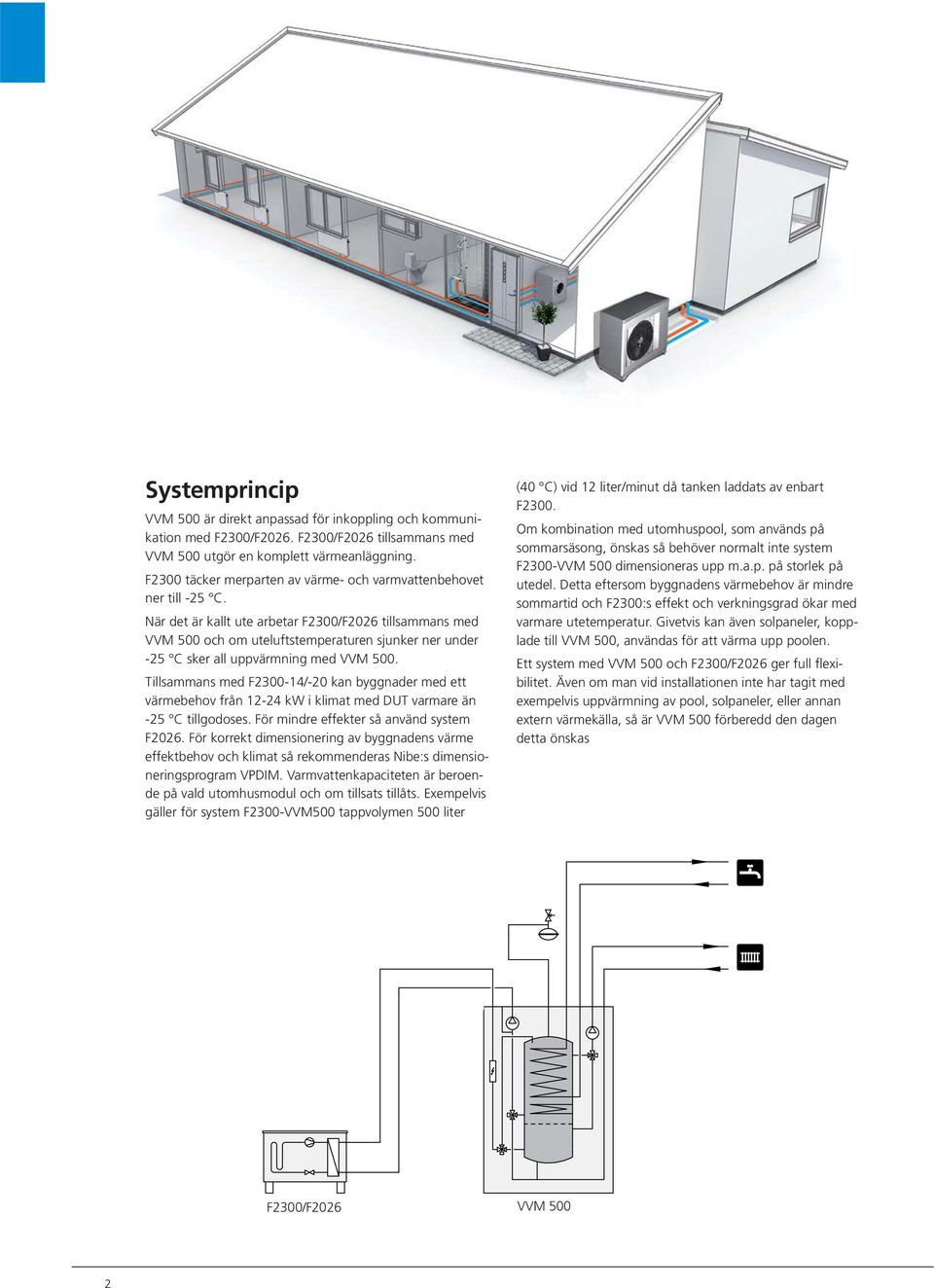

2 Systemprincip VVM 500 är direkt anpassad för inkoppling och kommunikation med F2300/F2026. F2300/F2026 tillsammans med VVM 500 utgör en komplett värmeanläggning. F2300 täcker merparten av värme- och varmvattenbehovet ner till -25 C. När det är kallt ute arbetar F2300/F2026 tillsammans med VVM 500 och om uteluftstemperaturen sjunker ner under -25 C sker all uppvärmning med VVM 500. Tillsammans med F /-20 kan byggnader med ett värmebehov från kw i klimat med DUT varmare än -25 C tillgodoses. För mindre effekter så använd system F2026. För korrekt dimensionering av byggnadens värme effektbehov och klimat så rekommenderas Nibe:s dimensioneringsprogram VPDIM. Varmvattenkapaciteten är beroende på vald utomhusmodul och om tillsats tillåts. Exempelvis gäller för system F2300-VVM500 tappvolymen 500 liter (40 C) vid 12 liter/minut då tanken laddats av enbart F2300. Om kombination med utomhuspool, som används på sommarsäsong, önskas så behöver normalt inte system F2300-VVM 500 dimensioneras upp m.a.p. på storlek på utedel. Detta eftersom byggnadens värmebehov är mindre sommartid och F2300:s effekt och verkningsgrad ökar med varmare utetemperatur. Givetvis kan även solpaneler, kopplade till VVM 500, användas för att värma upp poolen. Ett system med VVM 500 och F2300/F2026 ger full flexibilitet. Även om man vid installationen inte har tagit med exempelvis uppvärmning av pool, solpaneler, eller annan extern värmekälla, så är VVM 500 förberedd den dagen detta önskas -EB100 F2300/F2026 VVM 500 2

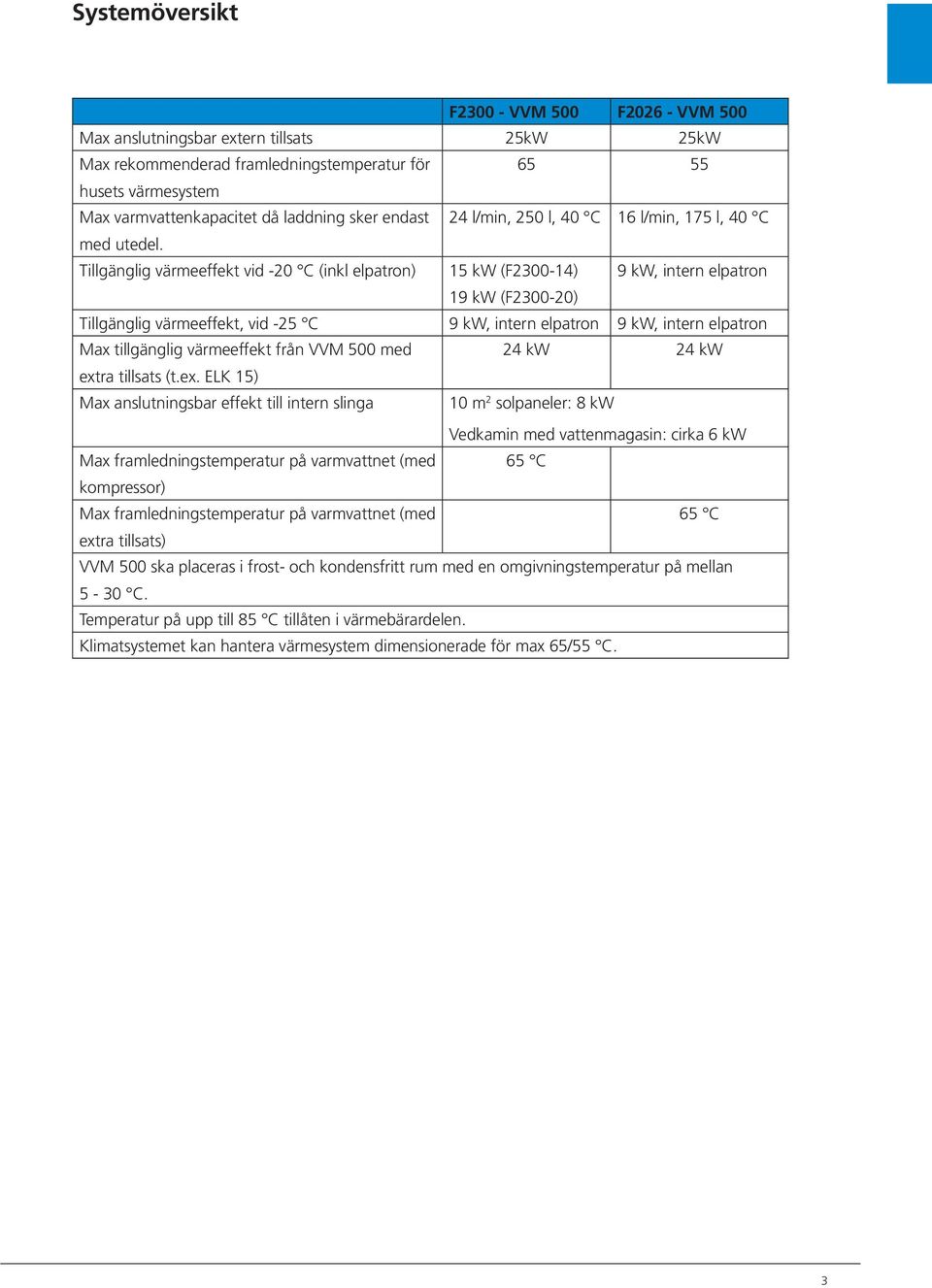

3 Systemöversikt F VVM 500 F VVM 500 Max anslutningsbar extern tillsats 25kW 25kW Max rekommenderad framledningstemperatur för husets värmesystem Max varmvattenkapacitet då laddning sker endast 24 l/min, 250 l, 40 C 16 l/min, 175 l, 40 C med utedel. Tillgänglig värmeeffekt vid -20 C (inkl elpatron) 15 kw (F ) 9 kw, intern elpatron 19 kw (F ) Tillgänglig värmeeffekt, vid -25 C 9 kw, intern elpatron 9 kw, intern elpatron Max tillgänglig värmeeffekt från VVM 500 med 24 kw 24 kw extra tillsats (t.ex. ELK 15) Max anslutningsbar effekt till intern slinga 10 m 2 solpaneler: 8 kw Vedkamin med vattenmagasin: cirka 6 kw Max framledningstemperatur på varmvattnet (med 65 C kompressor) Max framledningstemperatur på varmvattnet (med 65 C extra tillsats) VVM 500 ska placeras i frost- och kondensfritt rum med en omgivningstemperatur på mellan 5-30 C. Temperatur på upp till 85 C tillåten i värmebärardelen. Klimatsystemet kan hantera värmesystem dimensionerade för max 65/55 C. 3

4 0 R 0 R Transport och förvaring VVM 500 ska transporteras och förvaras stående och torrt. Vid inforsling i byggnaden kan VVM 500 dock försiktigt läggas på rygg. Installationsutrymme Lämna ett fritt utrymme på 500 mm framför produkten. All service på VVM 500 kan utföras framifrån. Uppställning Placera VVM 500 på ett fast underlag som tål dess tyngd, helst betonggolv eller betongfundament. Använd produktens justerbara fötter för att få en vågrät och stabil uppställning. Utrymmet där VVM 500 placeras ska vara försett med golvbrunn. 500 OBS! Lämna mm fritt utrymme mellan inomhusmodulen och bakomliggande vägg för förläggning av kablage och rör. 4

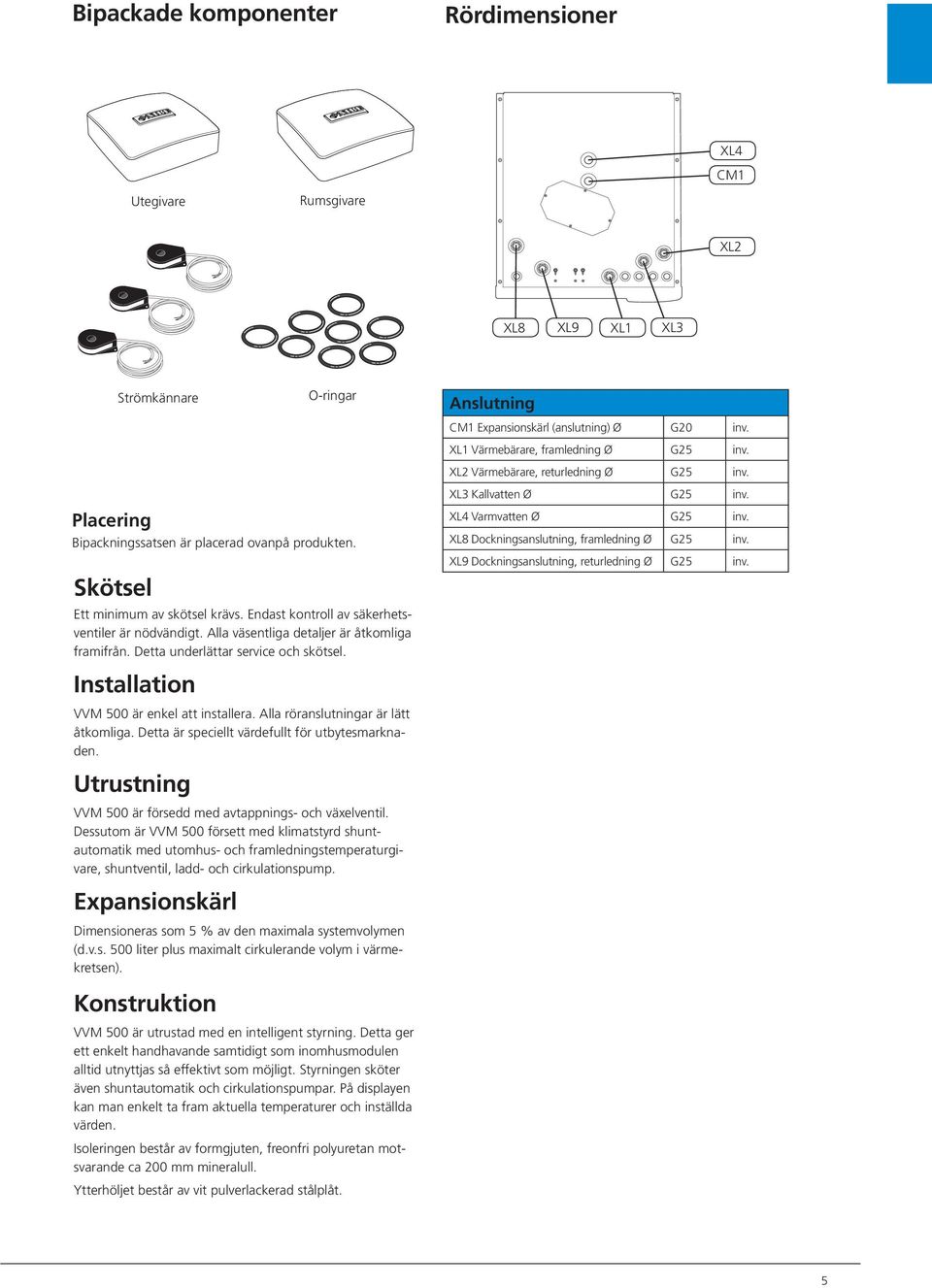

5 Bipackade komponenter Rördimensioner XL4 CM1 Utegivare Rumsgivare XL2 XL8 XL9 XL1 XL3 Strömkännare O-ringar Anslutning CM1 Expansionskärl (anslutning) Ø G20 inv. XL1 Värmebärare, framledning Ø G25 inv. XL2 Värmebärare, returledning Ø G25 inv. Placering Bipackningssatsen är placerad ovanpå produkten. Skötsel Ett minimum av skötsel krävs. Endast kontroll av säkerhetsventiler är nödvändigt. Alla väsentliga detaljer är åtkomliga framifrån. Detta underlättar service och skötsel. XL3 Kallvatten Ø G25 inv. XL4 Varmvatten Ø G25 inv. XL8 Dockningsanslutning, framledning Ø G25 inv. XL9 Dockningsanslutning, returledning Ø G25 inv. Installation VVM 500 är enkel att installera. Alla röranslutningar är lätt åtkomliga. Detta är speciellt värdefullt för utbytesmarknaden. Utrustning VVM 500 är försedd med avtappnings- och växelventil. Dessutom är VVM 500 försett med klimatstyrd shuntautomatik med utomhus- och framledningstemperaturgivare, shuntventil, ladd- och cirkulationspump. Expansionskärl Dimensioneras som 5 % av den maximala systemvolymen (d.v.s. 500 liter plus maximalt cirkulerande volym i värmekretsen). Konstruktion VVM 500 är utrustad med en intelligent styrning. Detta ger ett enkelt handhavande samtidigt som inomhusmodulen alltid utnyttjas så effektivt som möjligt. Styrningen sköter även shuntautomatik och cirkulationspumpar. På displayen kan man enkelt ta fram aktuella temperaturer och inställda värden. Isoleringen består av formgjuten, freonfri polyuretan motsvarande ca 200 mm mineralull. Ytterhöljet består av vit pulverlackerad stålplåt. 5

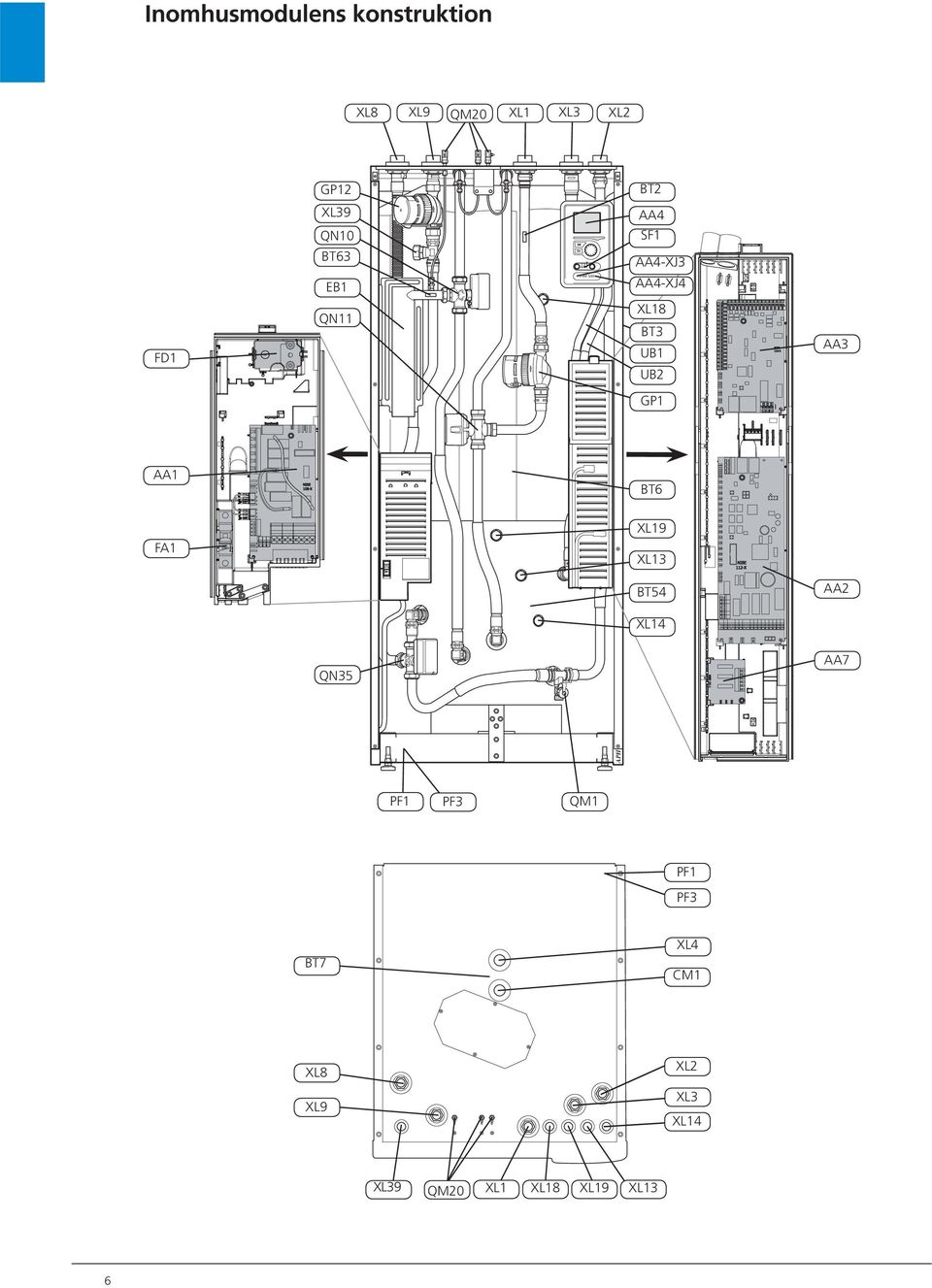

6 6 Inomhusmodulens konstruktion APH VVM 500 XL8 XL1 QM20 XL2 XL9 XL3 FD1 FA1 AA1 BT6 BT54 AA3 AA2 BT2 SF1 AA4 QN11 EB1 XL19 XL14 XL13 XL2 XL14 PF3 CM1 XL1 QM20 XL9 XL8 XL39 BT7 PF1 XL4 XL3 XL18 XL13 XL19 AA7 AA4-XJ3 PF3 PF1 QM1 GP12 XL39 QN10 BT63 QN35 AA4-XJ4 XL18 BT3 GP1 UB1 UB2

7 Röranslutningar XL1 Anslutning, värmebärare framledning XL2 Anslutning, värmebärare returledning XL3 Anslutning, kallvatten XL4 Anslutning, varmvatten XL8 Anslutning, dockning in värmebärare XL9 Anslutning, dockning ut värmebärare XL13 Anslutning, solsystem framledning (SCA 30) XL14 Anslutning, solsystem returledning (SCA 30) XL18 Anslutning, dockning in högtemp (DEH 500) XL19 Anslutning, dockning ut högtemp (DEH 500) XL39 Anslutning, dockning pool (POOL 500) VVS-komponenter CM1 Expansionskärl (anslutning) GP1 Cirkulationspump GP12 Laddpump QM1 Avtappningsventil, värmebärare QM20 Avluftning, klimatsystem QN10 Växelventil, klimatsystem/värmebärare, framledning QN11 Shuntventil QN35 Växelventil, klimatsystem/värmebärare, returledning Givare etc. BT2 Temperaturgivare, värmebärare fram BT3 Temperaturgivare, värmebärare retur* BT6 Temperaturgivare, varmvatten, styrande BT7 Temperaturgivare, varmvatten, visande* BT54 Temperaturgivare, solslinga BT63 Temperaturgivare, värmebärare fram efter elpatron Elkomponenter AA1 Elpatronskort AA2 Grundkort AA3 Ingångskort AA4 Displayenhet AA4-XJ3 USB-uttag AA4-XJ4 Serviceuttag AA7 Extra reläkort EB1 Elpatron FA1 Automatsäkring FD1 Temperaturbegränsare SF1 Strömställare Övrigt PF1 Dataskylt PF3 Serienummerskylt UB1 Kabelgenomföring UB2 Kabelgenomföring * Syns inte på bilden Beteckningar i komponentplacering enligt standard IEC och Förklaring installationsalternativ AA 5 Tillbehörskort EP 21 Klimatsystem AA 25 Kontrollenhet EP 30 Solsats SCA 30 BT 2 Temperaturgivare, värmebärare fram FL 2 Säkerhetsventil, klimatsystem BT 3 Temperaturgivare, värmebärare retur FL 4 Säkerhetsventil, sol BT 51 Temperaturgivare, pool GP 4 Cirkulationspump, sol BT 52 Temperaturgivare, panna GP 9 Cirkulationspump, pool BT 53 Temperaturgivare, solfångare GP 15 Cirkulationspump, extern värmekälla CL 11 Poolsats POOL 500 GP 20 Cirkulationspump CM 1 Expansionskärl, värmebärare GP 30 Pumpstation SPS 10, SPS 20 CM 5 Expansionskärl, sol HQ 4 Partikelfilter EB 15 VVM 500 QM 4X Avstängningsventil EB 100 F2300/F2026 QN 11 Shuntventil EM 1 Olje-, gas- eller elpanna QN 19 Växelventil, pool EP 5 Växlare, pool RM X Backventil EP 8 Solpanel 7

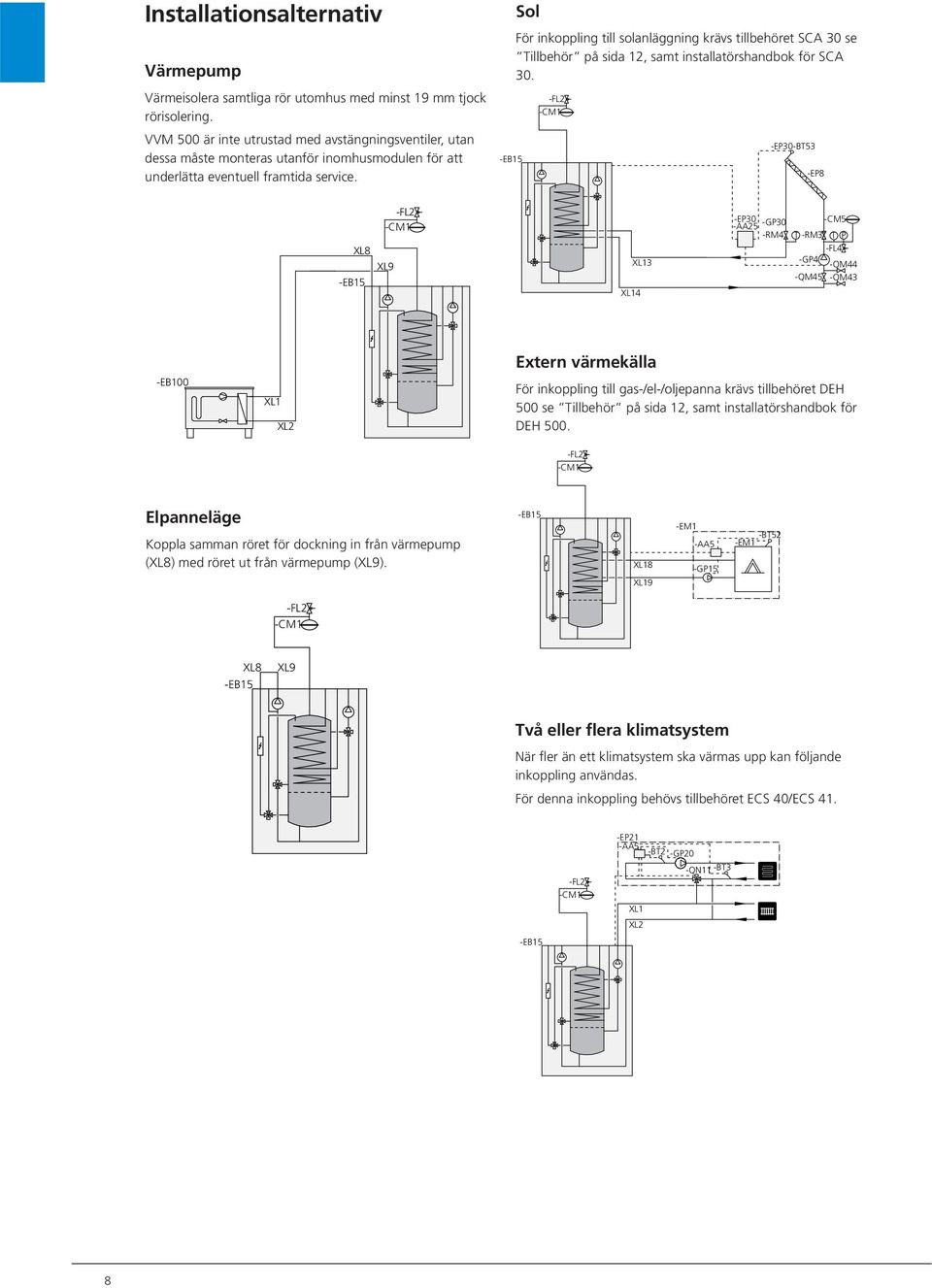

8 Installationsalternativ Värmepump Värmeisolera samtliga rör utomhus med minst 19 mm tjock rörisolering. VVM 500 är inte utrustad med avstängningsventiler, utan dessa måste monteras utanför inomhusmodulen för att underlätta eventuell framtida service. Sol För inkoppling till solanläggning krävs tillbehöret SCA 30 se Tillbehör på sida 12, samt installatörshandbok för SCA 30. -EP30-BT53 -EP8 XL8 XL9 XL14 XL13 -EP30 -AA25 -GP30 -RM4 -CM5 T -RM3 T P -FL4 -GP4 -QM44 -QM45 -QM43 -EB100 XL1 XL2 Extern värmekälla För inkoppling till gas-/el-/oljepanna krävs tillbehöret DEH 500 se Tillbehör på sida 12, samt installatörshandbok för DEH 500. Elpanneläge Koppla samman röret för dockning in från värmepump (XL8) med röret ut från värmepump (XL9). XL18 XL19 -EM1 -AA5 -GP15 -BT52 -EM1 XL8 XL9 Två eller flera klimatsystem När fler än ett klimatsystem ska värmas upp kan följande inkoppling användas. För denna inkoppling behövs tillbehöret ECS 40/ECS 41. -EP21 -AA5 XL1 XL2 -BT2 -GP20 -QN11 -BT3 8

9 Kall- och varmvatten Blandningsventil ska finnas om fabriksinställningen ändras så att temperaturen kan överstiga 60 C. Om fabriksinställningen ändras ska nationella regler beaktas. Inställningen görs i meny (5.1.1). XL4 XL3 Pool Laddning av pool styrs av poolgivaren. Vid låg pooltemperatur växlar växelventilen riktning och öppnar mot poolväxlaren. För denna inkoppling krävs tillbehöret POOL 500 se Tillbehör på sida 12, samt installatörshandbok för POOL 500. I exemplet nedan är även solanläggning ansluten. -CL11 -AA5 -EP5 -GP9 -BT51 -HQ4 POOL -GP14 -RM6 -RM5 -CL11-QN19 XL39 -EP30-BT53 -EP8 -EB100 XL14 XL13 -EP30 -AA25 -GP30 -CM5 -RM4 T -RM3 T P -FL4 -GP4 -QM44 -QM45 -QM43 Värmebärarsida Vid inkoppling till system med termostater i alla radiatorer/ golvvärmeslingor monteras antingen överströmningsventil alternativt demonteras en termostat, så att flöde garanteras. XL1 XL2 Extra varmvattenberedare Extra varmvattenberedare Om bubbelpool eller annan stor förbrukare av varmvatten installeras kan inomhusmodulen kompletteras med elektrisk varmvattenberedare. En blandningsventil monteras då på utgående varmvatten från beredaren. Varmvattenberedare med elpatron Lämpliga beredare är COMPACT för golvmontage och EMINENT för väggmontage. Om beredaren är utrustad med ett ventilkoppel Ø 15 mm bör detta bytas ut mot ett motsvarande Ø 22 mm. Vv från värmepump Kv Backventil Blandningsventil Vv Inkoppling av varmvattencirkulation För att minska risken för bakteritillväxt i system med varmvattencirkulation bör det cirkulerande vattnet inte understiga 50 C. Det bör inte heller finnas några icke cirkulerande varmvattenledningar. Injustera varmvattensystemet så att temperaturen inte understiger 50 C längst ut i systemet. 9

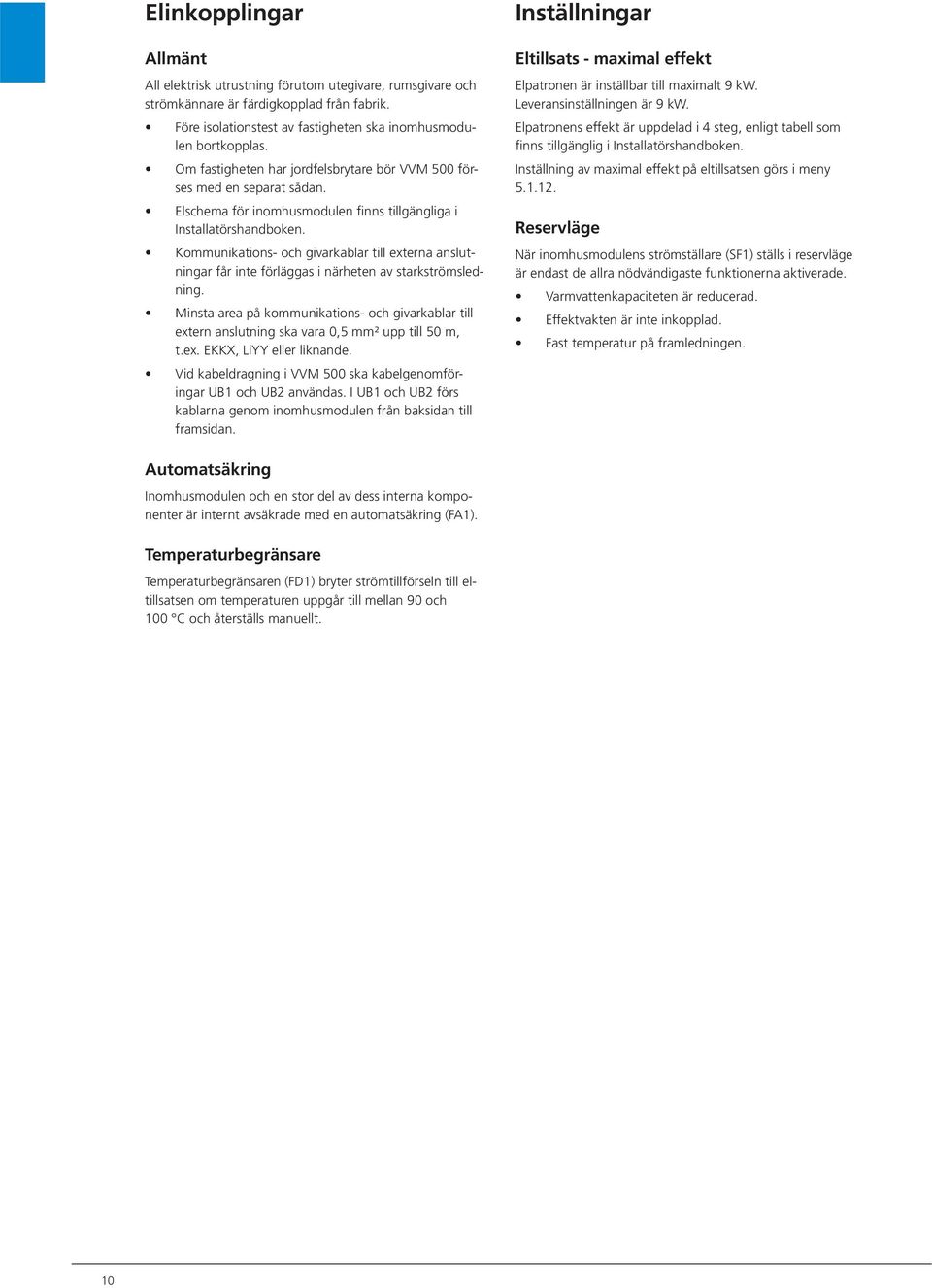

10 Elinkopplingar Allmänt All elektrisk utrustning förutom utegivare, rumsgivare och strömkännare är färdigkopplad från fabrik. Före isolationstest av fastigheten ska inomhusmodulen bortkopplas. Om fastigheten har jordfelsbrytare bör VVM 500 förses med en separat sådan. Elschema för inomhusmodulen finns tillgängliga i Installatörshandboken. Kommunikations- och givarkablar till externa anslutningar får inte förläggas i närheten av starkströmsledning. Minsta area på kommunikations- och givarkablar till extern anslutning ska vara 0,5 mm² upp till 50 m, t.ex. EKKX, LiYY eller liknande. Vid kabeldragning i VVM 500 ska kabelgenomföringar UB1 och UB2 användas. I UB1 och UB2 förs kablarna genom inomhusmodulen från baksidan till framsidan. Inställningar Eltillsats - maximal effekt Elpatronen är inställbar till maximalt 9 kw. Leveransinställningen är 9 kw. Elpatronens effekt är uppdelad i 4 steg, enligt tabell som finns tillgänglig i Installatörshandboken. Inställning av maximal effekt på eltillsatsen görs i meny Reservläge När inomhusmodulens strömställare (SF1) ställs i reservläge är endast de allra nödvändigaste funktionerna aktiverade. Varmvattenkapaciteten är reducerad. Effektvakten är inte inkopplad. Fast temperatur på framledningen. Automatsäkring Inomhusmodulen och en stor del av dess interna komponenter är internt avsäkrade med en automatsäkring (FA1). Temperaturbegränsare Temperaturbegränsaren (FD1) bryter strömtillförseln till eltillsatsen om temperaturen uppgår till mellan 90 och 100 C och återställs manuellt. 10

11 Displayenhet Menysystem När dörren till inomhusmodulen öppnas visas menysystemets fyra huvudmenyer samt viss grundinformation på displayen. Utetemperatur Inomhustemperatur (om rumsgivare finns) Varmvattentemperatur A Display MIN ANLÄGGNING B Statuslampa C OK-knapp D Bakåt-knapp A B C D E F Display På displayen visas instruktioner, inställningar och driftinformation. Med hjälp av den tydliga displayen och ett lättanvänt menysystem kan du enkelt navigera mellan olika menyer och alternativ för att ställa in den komfort eller få den information du önskar. Statuslampa Statuslampan indikerar inomhusmodulens status. Den lyser grönt vid normal funktion. lyser gult vid aktiverat reservläge. lyser rött vid utlöst larm. OK-knapp OK-knappen används för att bekräfta val av undermeny/alternativ/inställt värde/ sida i startguiden. Bakåt-knapp Bakåt-knappen används för att backa till föregående meny. ångra en inställning som ej bekräftats. Manöverratt Manöverratten kan vridas åt höger eller vänster. Du kan förflytta dig i menyer och mellan alternativ. öka eller minska värden. byta sida i flersidesvisningar (t.ex. hjälptexter och serviceinfo). Strömbrytare Strömbrytaren har tre lägen: På () VVM 500 Standby ( ) Reservläge ( ) E Manöverratt F Strömställare MIN ANLÄGGNING Extra varmvatten (om aktiverad) Meny 1 - Inomhusklimat Inställning och schemaläggning av inomhusklimatet. Meny 2 - Varmvatten Inställning och schemaläggning av varmvattenproduktionen. Meny 3 - Info Visning av temperatur- och annan driftinformation samt tillgång till larmloggen. Meny 4 - Min anläggning Inställning av tid, datum språk, display, driftläge mm. Meny 5 - Service Avancerade inställningar. Dessa inställningar är ej åtkomliga för användaren. Menyn blir synlig genom att bakåt-knappen trycks in i 7 sekunder. Startguide Uppskattad mängd varmvatten Första gången anläggningen startas sätts en startguide igång. I startguiden ges instruktioner om vad som behöver utföras vid första uppstart tillsammans med en genomgång av anläggningens grundläggande inställningar. Startguiden säkerställer att uppstarten görs på rätt sätt och kan därför inte hoppas över. Startguiden kan startas i efterhand i meny

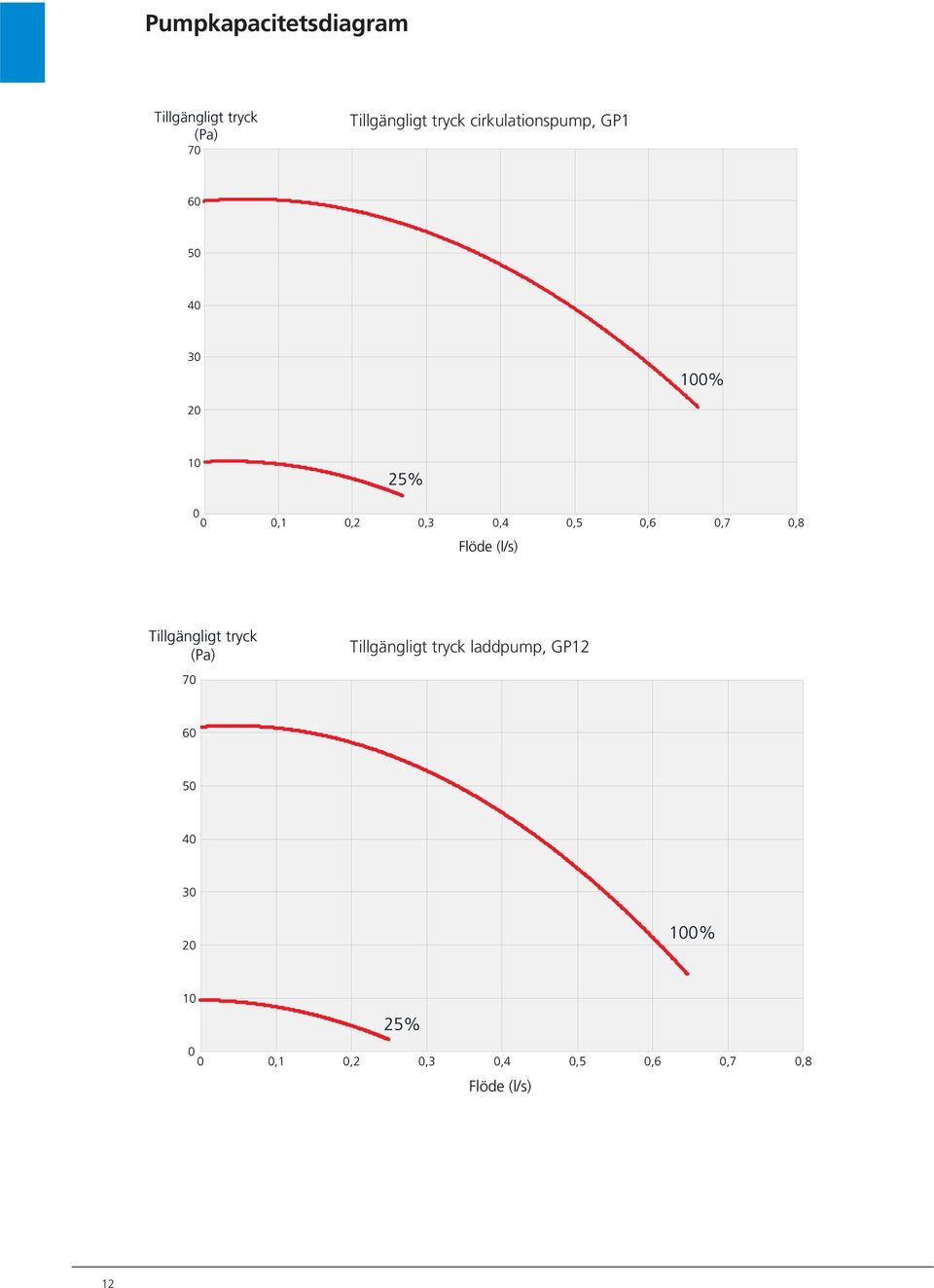

12 Pumpkapacitetsdiagram Tillgängligt tryck (Pa) 70 Tillgängligt tryck cirkulationspump, GP % % 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Flöde (l/s) Tillgängligt tryck (Pa) 70 Tillgängligt tryck laddpump, GP % 10 25% 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Flöde (l/s) 12

13 Varmvattenkapacitet Tappflöde (l/min) 30 Varmvattenkapacitet VVM Ekonomi Normal Lyx Flöde 10 (l) Diagrammet ovan visar vilken varmvattenkapacitet VVM 500 kan leverera vid de olika komfortläge som är valbara. Skillnaden mellan de valbara lägena är temperaturen på tappvarmvattnet. Högre temperatur gör att varmvattnet räcker längre. ekonomi: Detta läge ger mindre varmvatten än de övriga, men är samtidigt mer ekonomiskt. Detta läge kan användas i mindre hushåll med litet varmvattenbehov. normal: Normalläget ger en större mängd varmvatten och passar de flesta hushåll. lyx: Lyxläget ger största möjliga mängd varmvatten. I detta läge används förutom kompressorn även elpatronen för att värma varmvattnet, vilket ger ökad driftskostnad. 13

14 Mått *

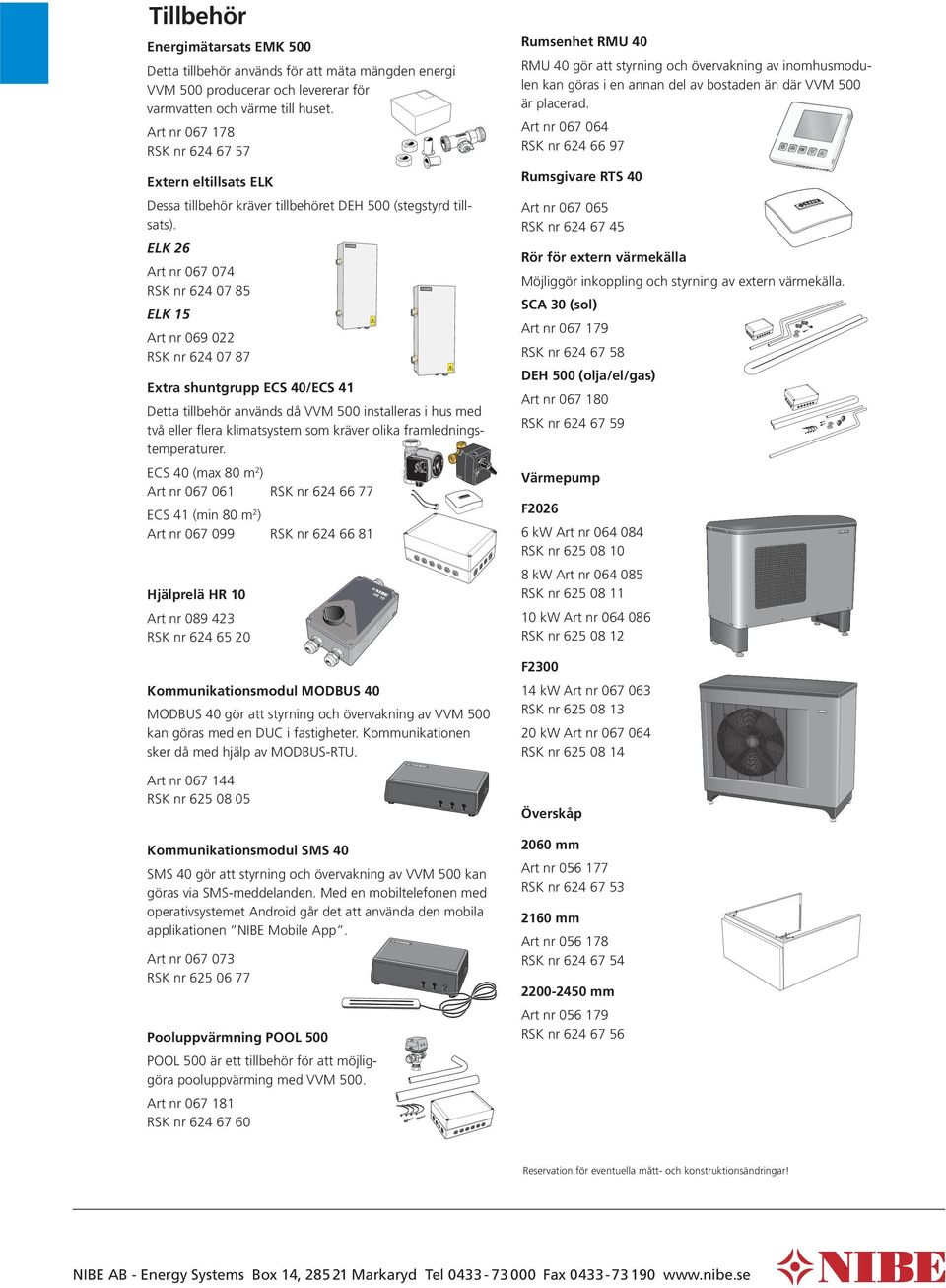

15 Tekniska data IP 21 3x400V Maximal värmepumpseffekt 1) kw 20 Tillsatseffekt kw 9 Elektrisk data Märkspänning 400 V~ 3 NAC 50 Hz Max driftström A 16,2 Avsäkring A 16 Effekt, VB-pump W Effekt laddpump W IP-klass IP 21 Värmebärarkrets Energiklass VB-pump lågenergi Energiklass laddpump lågenergi Max systemtryck värmebärare MPa 0,3 (3 bar) Min flöde l/h 500 Max VB-temp C 70 Röranslutningar Värmebärare, CU-rör G25 inv. Varmvattenanslutning G25 inv. Kallvattenanslutning G25 inv. Värmepumpsanslutningar G25 inv. Övrigt Inomhusmodul Volym slinga l 22,8 Volym totalt inomhusmodul l 500 Volym utjämningskärl l 80 Volym solslinga l 2 Avsäkringstryck, slinga MPa 1,0 (10 bar) Max tillåtet tryck i inomhusmodul MPa 0,3 (3 bar) Kapacitet varmvattenberedning Enligt EN Tappvolym 40 C vid Eko-komfort l 235 Tappvolym 40 C vid Normal-komfort l 303 Tappvolym 40 C vid Lyx-komfort l 378 Tomgångsförlust enligt DIN W 116 Mått och vikt Bredd mm 760 Djup mm 900 Höjd mm 1900 Erforderlig reshöjd mm 2000 Vikt (exklusive emballage) kg 240 Artikelnummer RSK nr ) Gäller uteluftsvärmepump vid 7/45 C (utetemperatur/framledningstemperatur) 15
