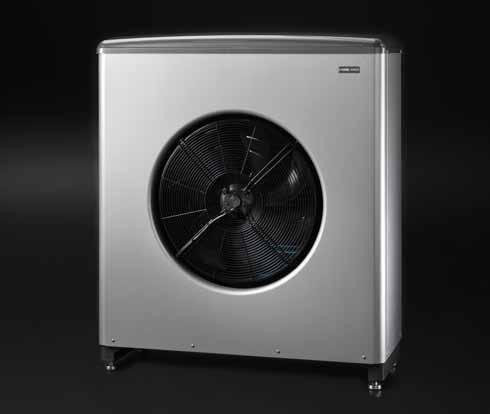

1 PBD SE 9- AB Luftmodul T NIBE AB 0 4 Luftmodul till bergvärmepump NIBE F0 Allmänt öjligt att kombinera luft med berg-/markkollektor. Flexibel placering av AB0. öjligt att bygga ihop flera F0/AB0 till önskad effektstorlek. Värmepumpen är placerad inomhus vilket underlättar för framtida service. Behovsstyrd avfrostning. All kontroll/övervakning sker inomhus via kontrollenheten. NIBE AB 0 är en värmeupptagande luftmodul som är ett tillbehör till NIBE F0. ed detta tillbehör görs en anläggning så effektiv som möjligt och passar sig allra bäst när mark-/bergkollektor inte klarar den kapacitet som anläggningen kräver. AB 0 ansluts till NIBE F0 enbart luft (uteluftsdrift) eller i kombination med berg-/markkollektor (hybriddrift) för att förse F0 med förnyelsebar energi. AB 0 utnyttjar utomhusluften vilket gör att varken borrhål eller slingor i marken behövs i lika stor utsträckning (i kombination med berg-/markkollektor) som vid en ensam installation av F0. AB 0 är i princip en värmeväxlare som växlar luftens energi till ett brinesystem med hjälp av en fläkt och styrsystem. Fläkten har två hastigheter som antingen växlar automatiskt vid vald uteluftstemperatur eller ställs manuellt in på hög/ låg hastighet. Enhetens styrsystem kopplas till en kontrollenhet där all inställning och övervakning sker. Denna kontrollenhet installeras inomhus. Styrsystemet sköter alla funktioner som t.ex. fläktdrift, avfrostning, val av driftfall, och stopp av kompressor vid avfrostning och låg uteluftstemperatur. aterial har valts för lång livslängd och stor tålighet mot nordiska utomhusförhållanden.

2 Funktionsprincip Hybriddrift Vid hybriddrift använder AB 0 utomhusluften i kombination med mark-/bergkollektor som värmekälla. Utgående köldbärare från F0 kopplas då till luftmodulen och vidare via växelventil till mark-/bergkollektor. Enbart uteluftdrift När omgivningstemperaturen är högre än C växlar styrningen över växelventilerna till drift med enbart AB 0. Över denna omgivningstemperatur är köldbärartemperaturen mer gynnsam från AB 0 än från mark-/bergkollektorn. Enbart mark-/bergkollektordrift När omgivningstemperaturen sjunker minskar temperaturdifferensen mellan uteluft och köldbärare. Vid inställd min. differens växlar styrningen över till drift med enbart mark-/ bergkollektor. I detta läge kan AB 0 inte längre bidra till att höja köldbärartemperaturen. Då blir det mer effektivt för anläggningen att använda sig av enbart mark-/bergkollektorn. Uteluftdrift Hybriddrift När omgivningstemperaturen ligger mellan ca. 0 och 0 C växlar styrningen över växelventilerna till drift med både AB 0 och mark-/bergkollektorn (hybriddrift). Vid dessa temperaturer kan värmepumpen med fördel använda sig av både mark-/bergkollektor och AB 0 för att tillgodose sig med energi så länge omgivningstemperaturen är tillräckligt mycket högre än köldbärartemperaturen. Detta driftläge förhöjer anläggningens effektivitet och utnyttjar både mark-/bergkollektorn och AB 0 på bästa sätt. Vid uteluftsdrift använder AB 0 bara utomhusluften som värmekälla och drift tillåts ner till en omgivningstemperatur på ca - C. Utgående köldbärare från F0 kopplas då direkt till luftmodulen. När omgivningstemperaturen är lägre än dimensionerad balanstemperatur (den lägsta temperatur där värmepumpen klarar hela uppvärmningen) måste tillsatsvärme finnas tillgänglig för att komplettera värmepumpen. Köldbärar-, värmebärar- och tappvarmvattensidan skall förses med erforderlig säkerhetsutrustning enligt gällande normer.

3 m 400 mm Transport och förvaring AB 0 skall transporteras och förvaras stående. Uppställning och placering AB 0 placeras utomhus på ett fast underlag, helst betongfundament. AB 0 bör inte ställas upp intill känsliga väggar t ex intill sovrum. Se även till så att uppställningen inte medför obehag för grannarna. Försiktighet bör iakttagas så att AB 0 inte repas vid installationen. Kondensvatten samt smältvatten vid avfrostning kan förekomma i stor omfattning. Sörj därför för god dränering vid uppställningsplatsen samt att vatten inte kan rinna ut på gångar eller liknande ytor under den tiden isbildning kan uppstå. Kondensvatten leds med fördel till dagvattenbrunn eller liknande. Avståndet mellan AB 0 och husvägg skall vara minst 400 mm. Fritt utrymme ovanför AB 0 skall vara minst en meter. AB 0 skall inte placeras så att rundgång av uteluften kan ske. Detta medför lägre effekt och sämre verkningsgrad. Underhåll AB 0 är försedd med styrning och övervakningsutrustning, dock måste ett visst yttre underhåll utföras. Tillse regelbundet under hela året att insugsgallret inte blockeras av löv, snö eller annat. Vidare skall uppsikt hållas under den kalla delen av året så att inte för mycket frost eller is byggs upp under AB 0. Kondensvattentråg finns för omhändertagande och avledning av kondensvatten. Stark vind i samband med ymnigt snöfall kan förorsaka att insugs- och frånluftsgallret sätts igen. Tillse att gallerna är fria från snö. Vid behov kan ytterhöljet rengöras med en fuktad trasa. Försiktighet bör iakttagas så att AB 0 inte repas vid rengöringen. Undvik att spola med vatten in i gallerna eller på sidorna på ett sådant sätt att vatten kan tränga in i AB 0. Undvik att AB 0 kommer i kontakt med alkaliska rengörningsmedel. Installationskontroll Enligt gällande regler skall pannanläggningen undergå installationskontroll innan den tas i bruk. Kontrollen får endast utföras av person som har kompetens för uppgiften och skall dokumenteras. Ovanstående gäller slutna värmesystem. Utbyte av AB 0 får ej ske utan förnyad kontroll. Fritt utrymme Serviceutrymme 800 mm 400 mm in. in. avstånd avstånd vid vid användning användning av flera av flera AB0 AB 0 Fritt Fritt utrymme framför

4 Styrning AB 0 är försedd med en intern elektronisk styrning som sköter de funktioner vilka är nödvändiga för driften. Således styrs avfrostning, stopp vid max/min temperatur, cirkulationspumpar, växelventiler, blockering av kompressor i NIBE F0 samt inkoppling av värmare för droppskålen. Den inbyggda styrningen ställs in via kontrollenheten (placeras inomhus) vid installationen och kan användas vid service. Kontrollenheten (BCU 0) Visningsläget kommer man åt genom att trycka på knappen [OK]. I visningsläget visas temperaturerna som läses av från de olika temperaturgivarna som är anslutna till AB 0. Här används knapparna [-] och [+] för att bläddra bland de olika enheterna (om flera är anslutna). Driftläge ark Rörinstallation C OK Rörinstallationen skall utföras enligt gällande regler. Då AB 0 inte är utrustad med avstängningsventiler och avluftningsventil måste sådana monteras för att underlätta eventuell framtida service. Om AB 0 installeras i ett redan befintligt system ska eventuellt nivåkärl på köldbärarsidan bytas ut mot ett tryckexpansionskärl. Rörinkoppling (köldbärare) AB 0 kan anslutas till köldbärarsystemet enligt någon av de systemlösningar som följer på kommande sidor eller som kan hämtas på hemsidan AB 0 skall avluftas vid övre anslutningen (XL7, köldbärare ut) med avluftningsnippel (ej medlevererad) som monteras på röret. Vid installation med enbart uteluftdrift ska köldbärarvätskan i rören vara etylenglykol (40%). Vid installation med hybriddrift ska köldbärarvätskan i rören vara etylenglykol (40%) eller etanol (8%). Dockning AB 0 kan kopplas in på många olika sätt. För alla dockningsalternativ gäller att erforderlig säkerhetsutrusting skall monteras enligt gällande regler. På kommande sidor följer några av de van ligaste alternativen. Övrig kringutrustning såsom tillbehör beställes separat. Se för fler och mer detaljerade dockningsalternativ. R Förklaring Beteckning AA5 BT6 BT8 EB00 BT BT6 BT5 C FL GP HQ - HQ EB0 GP HQ EP40 EP7 GP5 QN0 EP00 BT BT7 EP0 EP0 EP0 Övrigt BP6 C4 CP EB EB EP FL FL0 - FL GP GP0 KA Q Q Q4 Q40 - Q4, Q50 - Q55 Q60 - Q64 QN0 QN QN QN5 - QN5 RN0 - RN, RN5 - RN6, RN0 - RN, RN50 - RN5 R5, R0 - R9 Förklaring Kontrollenhet Temp.givare, KB, kollektor in Temp.givare, Ute NIBE F0 aster Temp.givare, Ute Temp.givare, Varmvatten Temp.givare, Extern framledning Tryckexpansionskärl, KB Säkerhetsventil, KB Cirkulationspump, KB Smutsfilter NIBE F0 Slave Cirkulationspump, KB Smutsfilter Avfrostningssats Växlare, avfrostning Cirkulationspump, avfrostning Växelventil, avfrostning AB 0 (aster) Temp.givare, Avluft Temp.givare, KB, kollektor ut AB 0 (Slave) AB 0 (Slave) AB 0 4 (Slave) anometer, KB Tryckexpansionskärl slutet Ackumulatortank Elpanna Varmvattenberedare Kollektor, KB Säkerhetsventil, VB Säkerhetsventil, Värmepump Cirkualtionspump, KB, extern Cirkulationpump, VB, Extern Hjälprelä Avluftningsventil, KB Avstängningsventil, VB-r Avstängningsventil, KB-r Avstängningsventil Avluftningsventil Växelventil, Värme/Varmvatten Växelventil, Hybriddrift Växelventil, Uteluft Växelventil, avfrostning vid flera AB 0, ansluts som QN0 i elschema Ventil, Justering Backventil 4

5 Principskisser för dockning AB 0 dockad (hybriddrift) till NIBE F0 -FL -C4 -EB -Q40 -GP0 -EB00-BT5 -Q4 -RN6 -R5 -EB00-BT -EP40-GP5 -EP40-EP7 -RN5 -Q -AA5 -QN0 -EP00 -BT -AA5-BT8 -EP40 -QN0 -Q60 -BT7 -QN -EB00 -FL -Q50 -Q64 -EB00-C -Q -BP6 P -EB00 -Q4 -HQ -EB00 -AA5 -BT6 B A -RN0 -R0 -EB00 -HQ -EB00-HQ -FL0 -RN -R -KA -CP -EB00 -BT6 -EB -QN -GP -EP AB 0 dockad (uteluftdrift) till NIBE F0 -FL -C4 -EB -Q40 -Q4 -RN6 -GP0 -EB00-BT5 -R5 -EB00-BT -EP40-EP7 -EP40-GP5 -RN5 -Q -AA5 -QN0 -EP00 -BT7 -Q60 -AA5-BT8 -EB00 -EP40 -RN0 -R0 -QN0 -Q64 -EB00 B -HQ -CP -EB00 -BT6 -EB -BT -Q50 -EB00-FL -Q -EB00-C -BP6 P -FL0 -EB00-HQ -RN -R -KA -AA5-BT6 -Q4 -EB00 -HQ A 5

6 Flera AB 0 dockad (hybriddrift) till flera NIBE F0 -AA5-BT8 -Q6 -RN5 -Q5 -GP -AA5 -Q64 -Q4 -EB00 -HQ -RN5 -EB0 -EB00 -R0 -EB0 -RN0 -HQ -RN0 -RN -R B -RN -Q55 -FL A B A -RN -EB00 -HQ -EB00-HQ -FL0 -RN -QN0 -BT -EP00 -BT -EP0 -BT -EP0 -BT -EP0 -BT7 -BT7 -BT7 -BT7 -Q60 -RN50 -Q50 -R7 -R8 -Q6 -RN5 -Q5 -R9 -Q6 -RN5 -Q5 -R6 -EP40 -QN0 -QN5 -QN5 -QN5 -QN -QN -EP -EP40-GP5 -EB00 -FL -Q -BP6 P -EB00-C -AA5-BT6 -EB00-BT -EP40-EP7 -EB0 -EB00 -GP -GP -R4 -R5 -C4 -EB -FL -Q40 -GP0 -Q4 -RN6 -R -Q54 -R -EB00-BT5 -R5 -KA -Q -CP -EB00 -BT6 -EB 6

7 Flera AB 0 dockad (uteluftdrift) till flera NIBE F0 -AA5-BT8 -Q6 -RN5 -Q5 -AA5 -Q64 -Q4 -EB00 -HQ -RN5 -EB0 -EB00 -R0 -EB0 -RN0 -HQ -RN0 -RN -R B -RN -Q55 -FL A B A -RN -EB00 -HQ -FL0 -EB00-HQ -RN -QN0 -BT -EP00 -BT -EP0 -BT -EP0 -BT -EP0 -BT7 -BT7 -BT7 -BT7 -Q60 -RN50 -Q50 -R7 -R8 -Q6 -RN5 -Q5 -R9 -Q6 -RN5 -Q5 -R6 -EP40 -QN0 -QN5 -QN5 -QN5 -EP40-GP5 -EB00 -FL -Q -BP6 P -EB00-C -AA5-BT6 -EB00-BT -EP40-EP7 -EB0 -EB00 -GP -GP -R4 -R5 -C4 -EB -FL -Q40 -Q4 -RN6 -Q54 -GP0 -R -R -EB00-BT5 -R5 -KA -Q -CP -EB00 -BT6 -EB 7

8 Elektrisk installation Förläggning av kablar för starkström samt signalkablar ska göras från sidan vid den veckade delan av sidoplåten på den vänstra sidan av AB 0. AB 0 innehåller ej allpolig brytare för inkommande elektrisk matning. Därför ska matningskabeln från AB 0 anslutas till en arbetsbrytare med minst mm brytaravstånd. Om fastigheten har jordfelsbrytare bör AB 0 förses med en separat sådan. Inkommande matning ska vara 400 V NAC 50Hz via elcentral med säkringar. Kopplingsplintarna görs åtkomliga genom att demontera plast lockets och sidoplåtens 4 skruvar vardera samt el boxens skruv. OBS! Elinstallationen samt even tuell service skall göras under överinseende av be hörig elinstallatör. Elektrisk installa tion och lednings drag ning skall utföras enligt gällande bestämmelser. 8

9 ått Ø700 XL XL6 50 Elintag Bakom luftmodulen skall ett fritt utrymme på 400 mm finnas för eventuell service. Till höger om värmepumpen bör ett fritt utrymme på 800 mm finnas för eventuell service. Framför och ovanför värmepumpen krävs ett utrymme på 000 mm för eventuell service

10 Komponentplacering BT BT7 AA6 GQ FA X UB EB EB Komponentlista AA6 Reläkort EP XL7 BT Temperaturgivare, avluft BT7 Temperaturgivare, köldbärare, kollektor ut EB Kondensvattentrågvärmare EB Droppskålsvärmare EP Luftbatteri, kollektor köldbärare FA Automatsäkring GQ Fläkt UB Kabelgenomföring, inkommande el X Anslutningsplint, inkomande matning, nolla och jord Anslutning, köldbärare in XL7 Anslutning, köldbärare ut Beteckningar i komponentplacering enligt standard IEC 846- och XL6 XL6

11 GRUNDFOS Type UPS P/N: V- PC;007NIB 50Hz DK.5uF HEJSAN m(a) P,(W) IP 44 TF 0 Class H ax. 0bar Ljudtrycksnivåer AB 0 placeras oftast intill en husvägg vilket ger en riktad ljudspridning som skall beaktas. an skall därför alltid sträva efter att för uppställningen välja den sida som är vänd mot det minst ljudkänsliga grannområdet. Ljudtrycksnivåerna påverkas av ytterligare väggar, murar, marknivåskillnader m.m. och får därför endast ses som riktvärden. AB 0 arbetar med låg respektive hög fläkthastighet beroende på utomhustemperatur. m 4 m 0 m Typ AB 0 Ljudeffektnivå, L W (A) db(a) 6/69 Ljudtrycksnivå vid m. Fläkt låg/hög db(a) 56/64 Ljudtrycksnivå vid 4 m. Fläkt låg/hög db(a) 44/5 Ljudtrycksnivå vid 0 m. Fläkt låg/hög db(a) 6/44 Tillbehör Hjälprelä HR 0 RSK nr NIBE SVH Denna växelventil krävs utöver avfrostningspaketet NIBE Defrost 0. För varje AB 0 i anläggningen behövs det en växelventil. NIBE BCU 0 Kontrollpaketet NIBE BCU 0 krävs till system där AB 0 ingår. Endast ett kontrollpaket per anläggning kan användas. Innehåller: Kontrollenhet, omgivningsgivare och temperaturgivare. RSK nr: RSK nr: NIBE SVH 40/50/65 Det krävs st växelventiler (NIBE SVH 40/50/65) för att kunna använda AB 0 i hybriddrift. Storlek väljs efter hur stort effektbehovet är. SVH 40, DN 40 (-40 kw) RSK nr SVH 50, DN 50 (60-80 kw) RSK nr NIBE DEFROST 0 Avfrostningspaketet NIBE Defrost 0 krävs till system där AB 0 ingår. Endast ett avfrostningspaket per anläggning kan användas, avfrostningen sker då i sekvenser. Innehåller: Värmeväxlare och cirkulationspump. RSK nr: SVH 65, DN 65 (0-80 kw) RSK nr
