1 Teknisk handbok Belysning för Tekniska verken Nät Dok.Nr: Godkänd av: Johan NilssonGäller fr.o.m Dokumentägare: Johan NilssonSida 1(14)

2 INNEHÅLLSFÖRTECKNING FÄLTGUIDE... 3 System och gällande krav... 3 Inkoppling... 3 Utförande Belysningscentral Styrcentral Säkringscentral Schakt Kabel Fundament Stolpe Armatur Ljuskälla Märkning och litterering Inmätning Relationshandling Återställning Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 2(14)

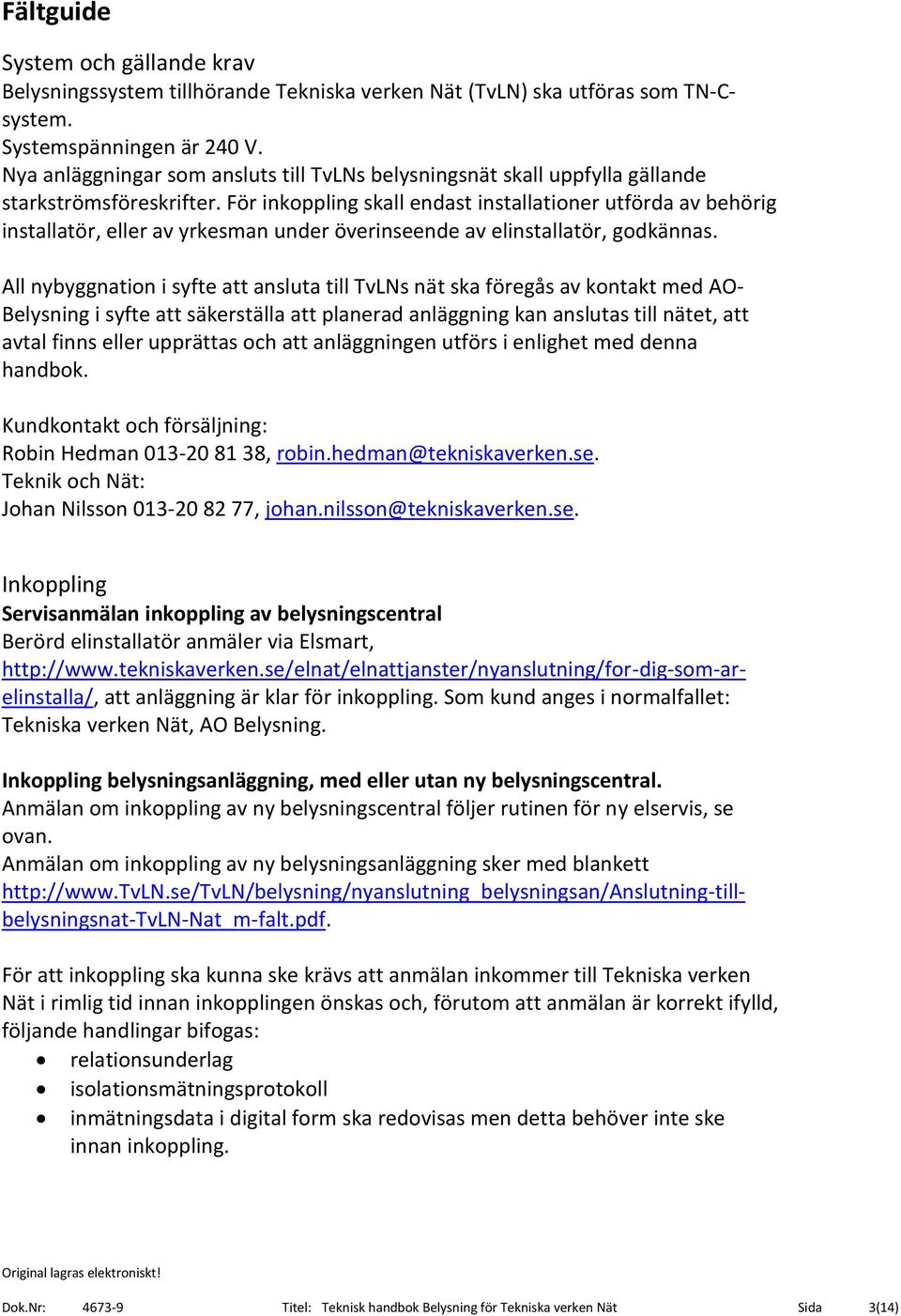

3 Fältguide System och gällande krav Belysningssystem tillhörande Tekniska verken Nät (TvLN) ska utföras som TN-Csystem. Systemspänningen är 240 V. Nya anläggningar som ansluts till TvLNs belysningsnät skall uppfylla gällande starkströmsföreskrifter. För inkoppling skall endast installationer utförda av behörig installatör, eller av yrkesman under överinseende av elinstallatör, godkännas. All nybyggnation i syfte att ansluta till TvLNs nät ska föregås av kontakt med AO- Belysning i syfte att säkerställa att planerad anläggning kan anslutas till nätet, att avtal finns eller upprättas och att anläggningen utförs i enlighet med denna handbok. Kundkontakt och försäljning: Robin Hedman , robin.hedman@tekniskaverken.se. Teknik och Nät: Johan Nilsson , johan.nilsson@tekniskaverken.se. Inkoppling Servisanmälan inkoppling av belysningscentral Berörd elinstallatör anmäler via Elsmart, att anläggning är klar för inkoppling. Som kund anges i normalfallet: Tekniska verken Nät, AO Belysning. Inkoppling belysningsanläggning, med eller utan ny belysningscentral. Anmälan om inkoppling av ny belysningscentral följer rutinen för ny elservis, se ovan. Anmälan om inkoppling av ny belysningsanläggning sker med blankett För att inkoppling ska kunna ske krävs att anmälan inkommer till Tekniska verken Nät i rimlig tid innan inkopplingen önskas och, förutom att anmälan är korrekt ifylld, följande handlingar bifogas: relationsunderlag isolationsmätningsprotokoll inmätningsdata i digital form ska redovisas men detta behöver inte ske innan inkoppling. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 3(14)

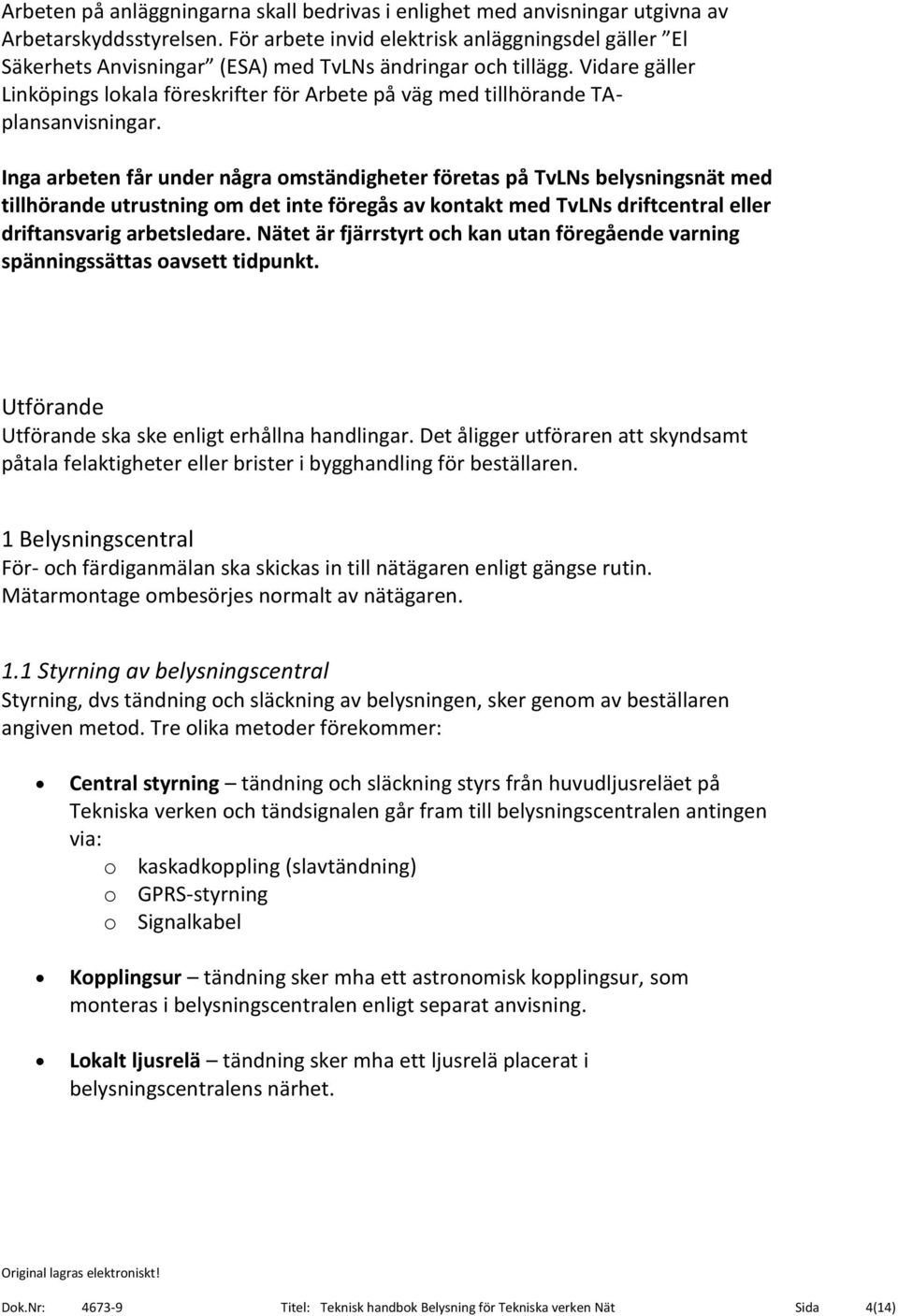

4 Arbeten på anläggningarna skall bedrivas i enlighet med anvisningar utgivna av Arbetarskyddsstyrelsen. För arbete invid elektrisk anläggningsdel gäller El Säkerhets Anvisningar (ESA) med TvLNs ändringar och tillägg. Vidare gäller Linköpings lokala föreskrifter för Arbete på väg med tillhörande TAplansanvisningar. Inga arbeten får under några omständigheter företas på TvLNs belysningsnät med tillhörande utrustning om det inte föregås av kontakt med TvLNs driftcentral eller driftansvarig arbetsledare. Nätet är fjärrstyrt och kan utan föregående varning spänningssättas oavsett tidpunkt. Utförande Utförande ska ske enligt erhållna handlingar. Det åligger utföraren att skyndsamt påtala felaktigheter eller brister i bygghandling för beställaren. 1 Belysningscentral För- och färdiganmälan ska skickas in till nätägaren enligt gängse rutin. Mätarmontage ombesörjes normalt av nätägaren. 1.1 Styrning av belysningscentral Styrning, dvs tändning och släckning av belysningen, sker genom av beställaren angiven metod. Tre olika metoder förekommer: Central styrning tändning och släckning styrs från huvudljusreläet på Tekniska verken och tändsignalen går fram till belysningscentralen antingen via: o kaskadkoppling (slavtändning) o GPRS-styrning o Signalkabel Kopplingsur tändning sker mha ett astronomisk kopplingsur, som monteras i belysningscentralen enligt separat anvisning. Lokalt ljusrelä tändning sker mha ett ljusrelä placerat i belysningscentralens närhet. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 4(14)

5 Central styrning, montageanvisning Kaskadkoppling vilken kabel som är den inkommande manövern ska framgå av handlingen och angiven fas ansluts på därför avsedd plint i belysningscentralen. OBS att manöverspänning på 220 V från annan anläggning i detta fall förekommer i centralen. GPRS-styrning montage av styrenhet SC-200 utförs av TvLNs personal enligt separat beskrivning. Signalkabel kan förekomma i gamla anläggningar men utförs inte i nyproduktion Kopplingsur, montageanvisning Kopplingsur av fabrikat Orbis, typ Astra Nova City monteras på DIN-skena i belysningscentralen och anslut på plint enligt Enstos anvisning. Tänd- och släcktid ska ställas in på Norrköping med 4.5 minuters fördröjning.. Lokalt ljusrelä, montageanvisning Ljusrelä ska vara av typ Micro Matic FCL-16 eller motsvarande. Separat ljusrelä ska, om inte annat anges, orienteras mot nordnordost och vara så placerat att det inte träffas av störande ljus och så att sabotage försvåras. Det ska inte gå att nå ett ljusrelä från marken. Inställt tänd- respektive släckvärde ska vara 20 lux. 1.2 Belysningscentral, storlek och typ Belysningcentral ska vara av fabrikat Ensto om inte annat anges. Storlek, dvs antal utgående grupper i centralen, bestäms av beställaren och ska framgå av handling. 1.3 Befintliga belysningscentraler Tillträde till befintliga belysningscentraler får ske först efter kontakt med TvLNs driftcentral eller ansvarig arbetsledare. OBS att det i äldre anläggningar kan förekomma oskyddad spänningsförande utrustning såsom kontaktorer, plintar mm även de tider belysningen inte är tänd. 1.4 Lås till belysningscentral Belysningscentral ska utrustas med sk Stockholmslås. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 5(14)

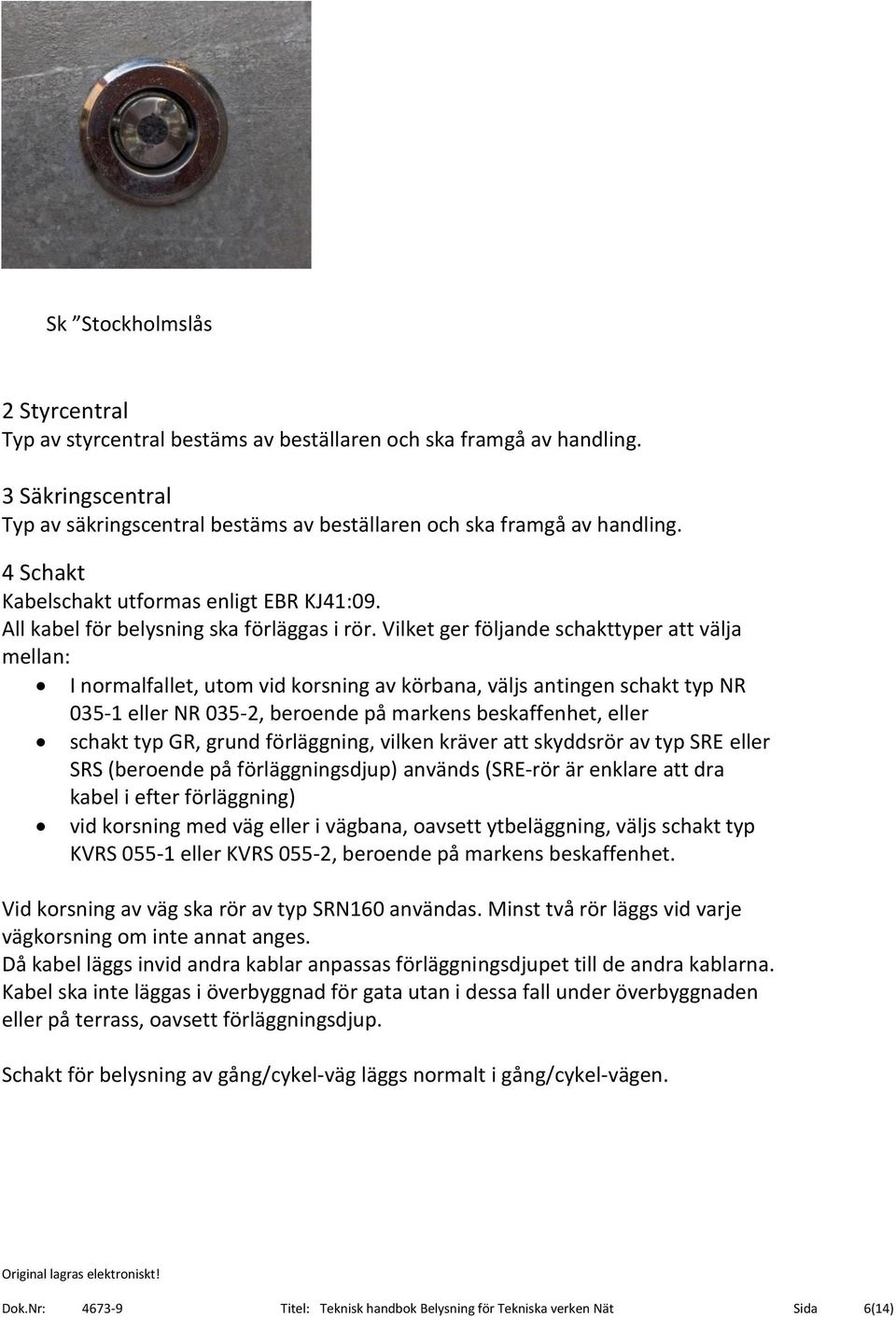

6 Sk Stockholmslås 2 Styrcentral Typ av styrcentral bestäms av beställaren och ska framgå av handling. 3 Säkringscentral Typ av säkringscentral bestäms av beställaren och ska framgå av handling. 4 Schakt Kabelschakt utformas enligt EBR KJ41:09. All kabel för belysning ska förläggas i rör. Vilket ger följande schakttyper att välja mellan: I normalfallet, utom vid korsning av körbana, väljs antingen schakt typ NR eller NR 035-2, beroende på markens beskaffenhet, eller schakt typ GR, grund förläggning, vilken kräver att skyddsrör av typ SRE eller SRS (beroende på förläggningsdjup) används (SRE-rör är enklare att dra kabel i efter förläggning) vid korsning med väg eller i vägbana, oavsett ytbeläggning, väljs schakt typ KVRS eller KVRS 055-2, beroende på markens beskaffenhet. Vid korsning av väg ska rör av typ SRN160 användas. Minst två rör läggs vid varje vägkorsning om inte annat anges. Då kabel läggs invid andra kablar anpassas förläggningsdjupet till de andra kablarna. Kabel ska inte läggas i överbyggnad för gata utan i dessa fall under överbyggnaden eller på terrass, oavsett förläggningsdjup. Schakt för belysning av gång/cykel-väg läggs normalt i gång/cykel-vägen. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 6(14)

7 Principskiss för rörschakt, förläggningsdjupet ska vara 0.35m istället för som i bilden 0.25m. För schakt typ GR kan förläggningsdjupet reduceras ytterligare. 5 Kabel Om inte annat anges gäller att: All kabel i mark ska förläggas i rör. Kabel i mark mellan central och stolpe och mellan stolpar ska vara av typ SE-N1XE-AR 4G16 Gul. Kabel i mark till väderskydd, mark- eller trädstrålkastare ska vara av typ SE-N1XV-R 3G2.5. Kabel på vägg ska vara av typ EKLKxG1.5. Kabel på spännlina ska vara av typ EKLKxG1.5. Kabel i stolpe ska vara av typ EKK-Light 3G1.5 (i de fall där kabeln kommer att utsättas för UV-strålning väljs EKK3G1.5) och ha en extra längd om 0.5 m. Vid skarvning av kabel används krympskarvar. Vid skarvning av 5-ledarkabel mot 4-ledarkabel skall 5-ledarens N-ledare (blå) klippas bort i skarven och förses med varaktig märkning Ej i drift i öppen ände. Ändtätning av kabel i mark ska ske med isolerade ledare och krymphätta. 5.1 Kabelförläggning mot fundament Kabelskyddsröret ska avslutas m från fundamentet och kabeln förläggs med en extra slinga på cirka 0.5 m innan införandet i fundamentet. Se bild. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 7(14)

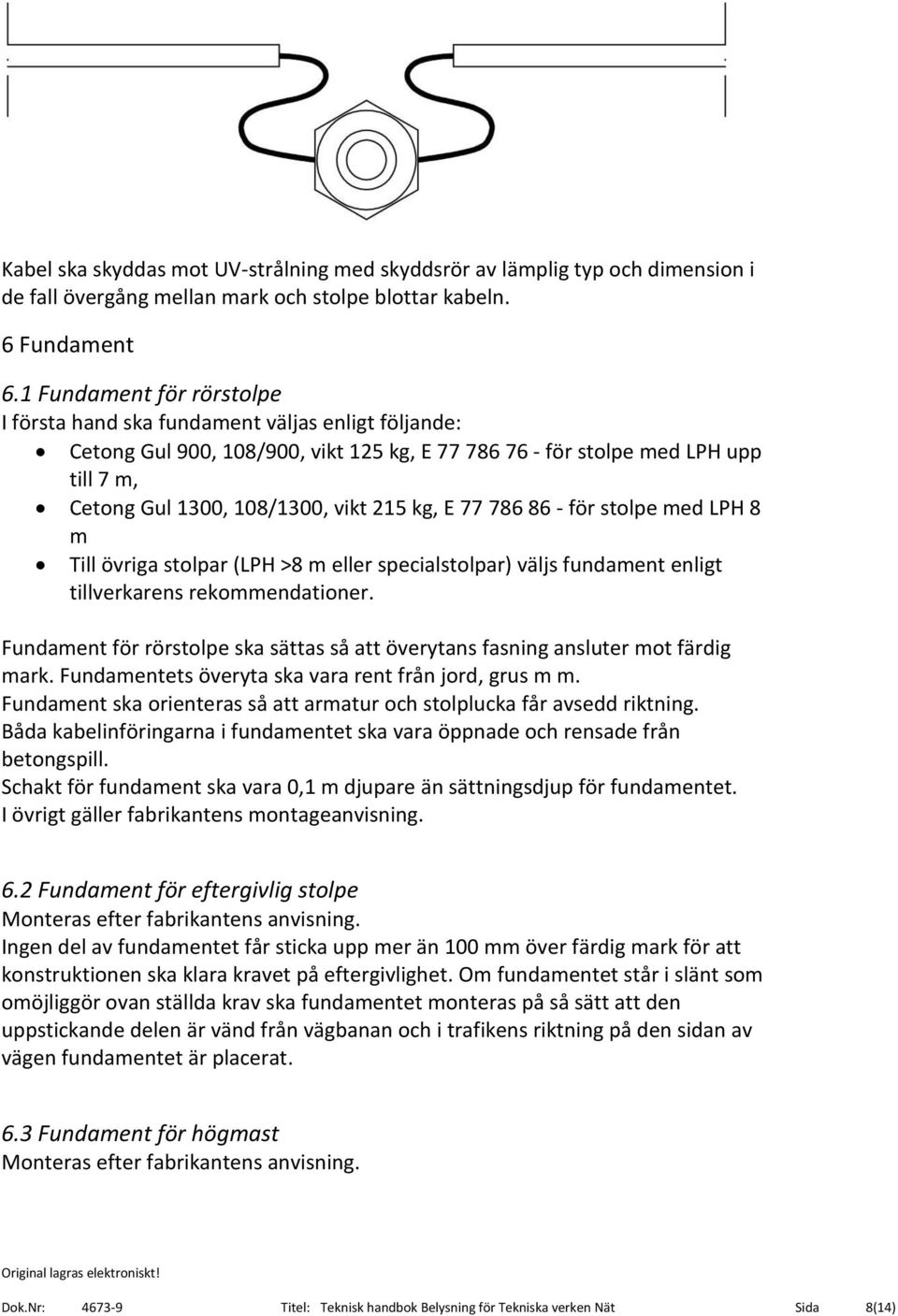

8 Kabel ska skyddas mot UV-strålning med skyddsrör av lämplig typ och dimension i de fall övergång mellan mark och stolpe blottar kabeln. 6 Fundament 6.1 Fundament för rörstolpe I första hand ska fundament väljas enligt följande: Cetong Gul 900, 108/900, vikt 125 kg, E för stolpe med LPH upp till 7 m, Cetong Gul 1300, 108/1300, vikt 215 kg, E för stolpe med LPH 8 m Till övriga stolpar (LPH >8 m eller specialstolpar) väljs fundament enligt tillverkarens rekommendationer. Fundament för rörstolpe ska sättas så att överytans fasning ansluter mot färdig mark. Fundamentets överyta ska vara rent från jord, grus m m. Fundament ska orienteras så att armatur och stolplucka får avsedd riktning. Båda kabelinföringarna i fundamentet ska vara öppnade och rensade från betongspill. Schakt för fundament ska vara 0,1 m djupare än sättningsdjup för fundamentet. I övrigt gäller fabrikantens montageanvisning. 6.2 Fundament för eftergivlig stolpe Monteras efter fabrikantens anvisning. Ingen del av fundamentet får sticka upp mer än 100 mm över färdig mark för att konstruktionen ska klara kravet på eftergivlighet. Om fundamentet står i slänt som omöjliggör ovan ställda krav ska fundamentet monteras på så sätt att den uppstickande delen är vänd från vägbanan och i trafikens riktning på den sidan av vägen fundamentet är placerat. 6.3 Fundament för högmast Monteras efter fabrikantens anvisning. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 8(14)

9 7 Stolpe Typ av stolpe ska anges av beställaren och klart framgå av förfrågningsunderlag/ projektering. Stolpar enligt Svensk Standard ska väljas i första hand. Generellt gäller för varmförzinkade rörstolpar att de inte ska vara rotlackerade. 7.1 Rörstolpe Eftergivlig stolpe Högmast Stolpcentral i rörstolpe Central i stolpe (stolpinsats) väljs efter stolpdimension, erforderligt antal säkringar och vilken typ av kabel som ska anslutas, enligt nedanstående tabell. Kabel Stolpdiameter Max antal säkringar Stolpinsats Cu <108 mm 1 LFB 16-R Cu 108 mm 1-3 STS 1-4 MK Cu >108 mm 1-3 STS 1-4 MK Al <108 mm 1 LFB 16-R Al >=108 mm 1-2 LFB 16-R Al >=108 mm 3 * * 3 säkringar kräver STS 1-4 MK av utrymmesskäl medan Al-kabel kräver LFB 16-R pga att dess klämmor är bättre anpassade för Al-ledare. Normalt ska således denna kombination undvikas och om det inte är möjligt får man plocka ihop delar från båda typerna för att få till ett bra montage. LFB 16-R är av fabrikat Ensto och STS 1-4 MK av fabrikat Fingal Johnsson Elindustri. Till båda centralerna ska säkringen (arna) vara 6A IFO trög. Automatsäkring ska inte användas i stolpcentral. Kopplingsplintarna ska placeras uppifrån och ned L1, L2, L3 och PEN. Kopplingsplintarna ska monteras med öppningen nedåt, se bild nedan. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 9(14)

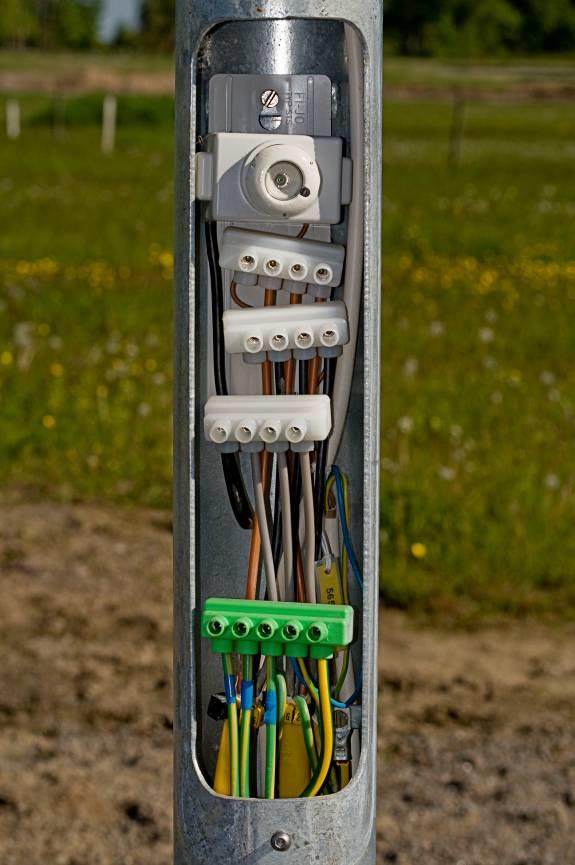

10 Stolpcentral av modell Fingal Johnsson STS-1-4 MK. Tillkommande säkringselement, upp till två (3) säkringar per stolpe, väljs enligt tabellen ovan och har, i de fall stolpcentral typ Fingal Johnssons Elindustri används, beteckningen S-25 K. 7.5 Stolpcentral i eftergivlig stolpe eller i högmast Ska om möjligt låsas med samma typ av skruv som stolplucka, se nedan. 7.6 Stolplucka-låsanordning Stolplucka ska låsas med M6 torxskruv med centrumpinne, typ PIM A2 TORX M6x20, Ahlsell nr , om inte annat anges. Befintliga skruvar av annan typ ska succesivt bytas till torx med centrumpinne i samband med företagna arbeten. Torxskruv med centrumpinne. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 10(14)

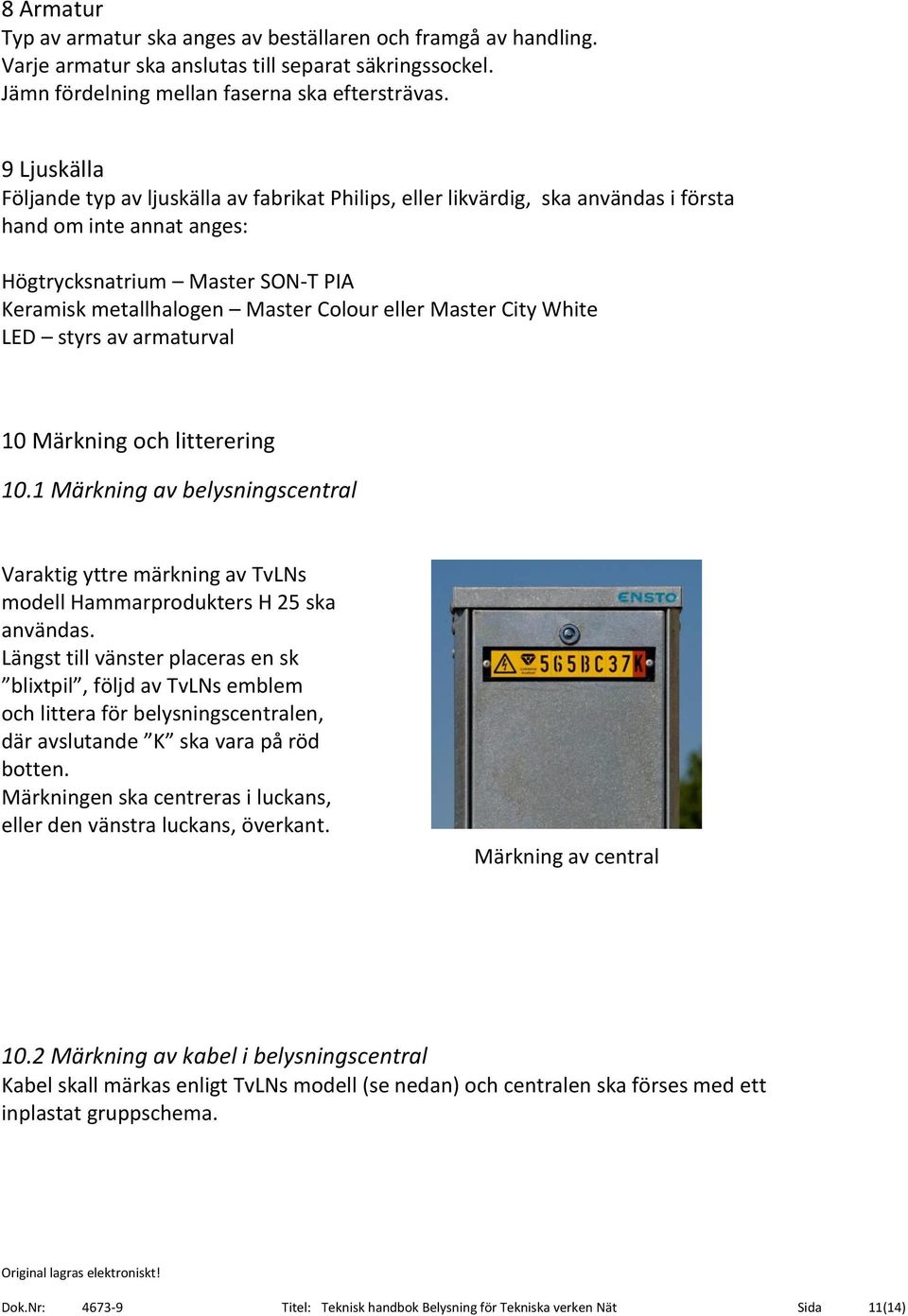

11 8 Armatur Typ av armatur ska anges av beställaren och framgå av handling. Varje armatur ska anslutas till separat säkringssockel. Jämn fördelning mellan faserna ska eftersträvas. 9 Ljuskälla Följande typ av ljuskälla av fabrikat Philips, eller likvärdig, ska användas i första hand om inte annat anges: Högtrycksnatrium Master SON-T PIA Keramisk metallhalogen Master Colour eller Master City White LED styrs av armaturval 10 Märkning och litterering 10.1 Märkning av belysningscentral Varaktig yttre märkning av TvLNs modell Hammarprodukters H 25 ska användas. Längst till vänster placeras en sk blixtpil, följd av TvLNs emblem och littera för belysningscentralen, där avslutande K ska vara på röd botten. Märkningen ska centreras i luckans, eller den vänstra luckans, överkant. Märkning av central 10.2 Märkning av kabel i belysningscentral Kabel skall märkas enligt TvLNs modell (se nedan) och centralen ska förses med ett inplastat gruppschema. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 11(14)

12 N1XE-AR 4G16 20A 544AD029 S:t Larsgatan, söder ut Mått: Material: Färg: Text: Hål : Fästanordning: 80*15 mm Plast Gul/svart text Höjd 3,5 mm centrerat i vänster kant 3mm Buntband Märkningen avser: (från vänster till höger, uppifrån och ned) Kabeltyp Max tillåten säkring Stolpnummer på första stolpen i gruppen Stolpens/gruppens adress 10.3 Märkning av styr- och säkringscentraler Styrcentraler Varaktig yttre märkning av TvLNs modell (Hammarprodukters H 25 ska användas, TvLNs emblem placeras längst till vänster följt av blixtpil och littera för styrcentralen). Märkningen ska centreras i luckans, eller den vänstra luckans, överkant. Säkringscentraler Säkringscentraler ska inte märkas Märkning av stolpe Stolpar ska inte märkas Märkning av armaturer Armaturer ska inte märkas Märkning av kabel i stolpe Alla kablar ska i varje ände märkas med vad som är anslutet i den andra änden. Märkningen utgörs av tre tecken och avser stolp- eller centralbeteckning. Märkningen ska utföras med Partex 4 mm, svart text på gul botten. I TN-C-system ska alltid PEN-ledaren tilläggsmärkas med blå tejp. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 12(14)

13 Märkning av kabel i stolpcentral Exempel 1. Kabeln mellan stolpe 502AB007 och 502AA008 märks med 008 i stolpe 007 och med 007 i stolpe Kabel mellan central 544AD32K och stolpe 544AD231 märks med 231 i centralen och med 32K i stolpe 544AD231. Förligger förväxlingsrisk, vilket ska undanröjas vid projektering se avsnittet om litterering, måste större del av stolpen littera tas med vid märkning, ex vis AD321. Märkning i befintlig anläggning ska alltid utföras då felsökning e d genomförts som klargjort kablarnas adress. 11 Inmätning Filformat skall vara DWG med koordinater enligt SWEREF99 15:00. Kablar ska inmätas då de är synliga i kabelgraven och inte då kabelgraven är igenfylld. Vid enstaka kabelförläggning, då ingen tvekan råder om läget, kan dock inmätning ske i efterhand. Där fasta punkter, såsom byggnader och liknande som finns redovisade på primärkarta, finns inom ett rimligt avstånd, kan objekten mätas in för hand (med måttband) för att senare koordinatbestämmas Objekt som ska koordinatinmätas Stolpfundament - centrum på fundamentet. Kabelskarv - (dock inte vid inskarvning i belysningsstolpar). Kabelstråkets mitt - var 20:e meter eller vid ändring i riktning. (Bredd på stråket anges). Rörgång - var 20.e m eller vid ändring i riktning plus att rörändarna mäts in. Vid flera rör mäts mittersta rörets ändar in. Rörstråkets bredd anges. Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 13(14)

14 Belysningscentral - skåpets mittpunkt. Ändtätad kabelände i mark 11.2 Skissning/Notering Inmätningsskisser ska upprättas över inmätta objekt. Rita gärna skalenligt om detta är möjligt, framförallt ska skisserna vara tydliga. Måttsättning ska göras på erforderliga punkter. Detaljer kan med fördel ritas för sig. Kablarnas inbördes ordning ska anges. Ej nöjaktiga skisser återsänds till entreprenör för omritning eller komplettering. Måttagning ska ske från bestående gränser, såsom tomtgränser, byggnader och dylikt. Inmätningsskiss ska signeras och dateras Ändringar/fel Alla avvikelser från arbetshandlingarna ska noteras i dagbok och med rött på relationsunderlag med tydlig förklaring och i förekommande fall kompletteras med separat skiss. 12 Relationshandling Relationshandlingar ska överlämnas till uppdragsledaren innan slutbesiktning. 13 Återställning Återställning av gräs och hårdgjorda ytor sker enligt avtal med kommunen. (I övrig mark enligt överenskommelse med fastighetsägare.) Dok.Nr: Titel: Teknisk handbok Belysning för Tekniska verken Nät Sida 14(14)
