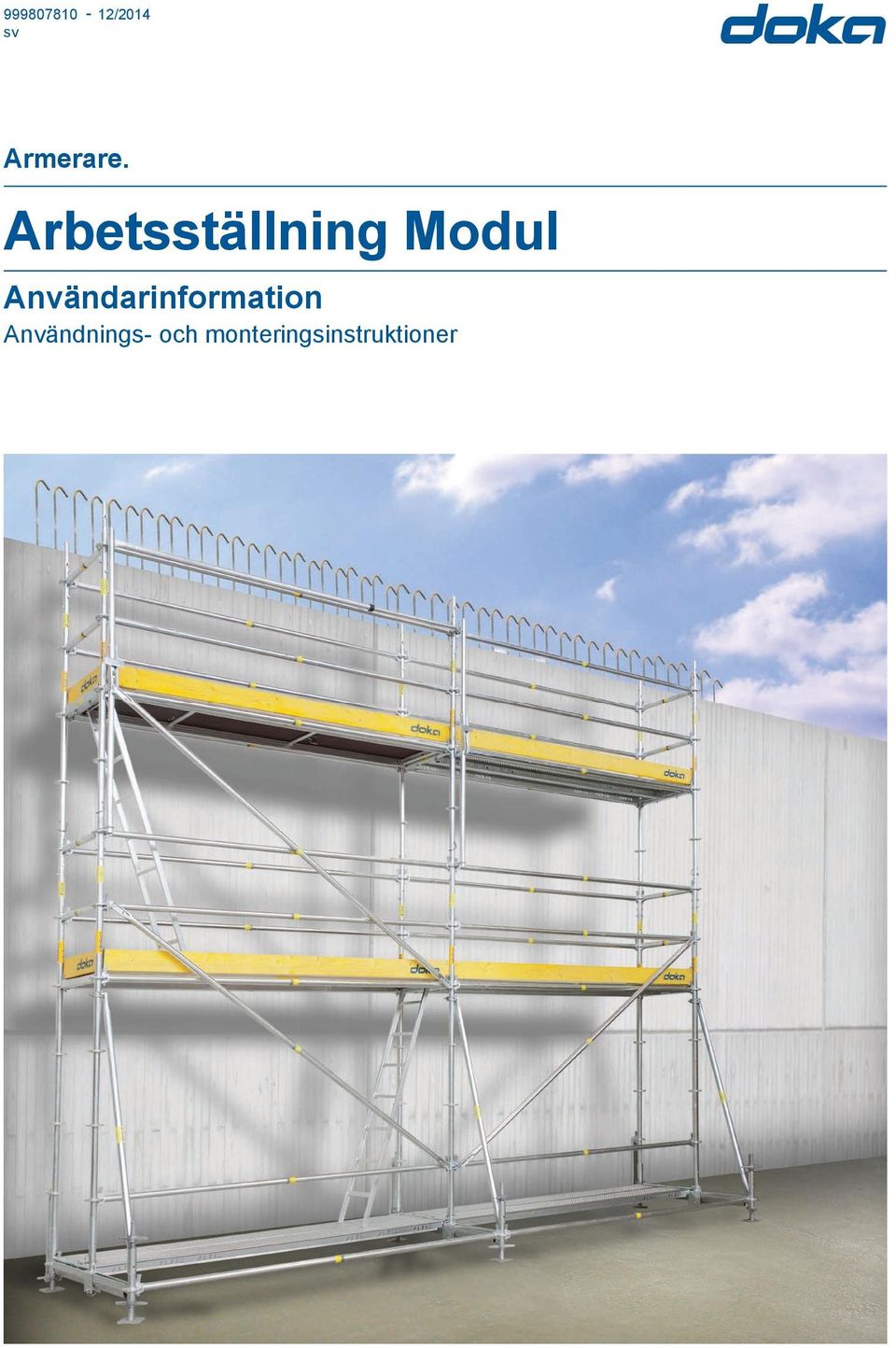

1 sv Armerare. Arbetsställning Modul Användarinformation Användnings- och monteringsinstruktioner

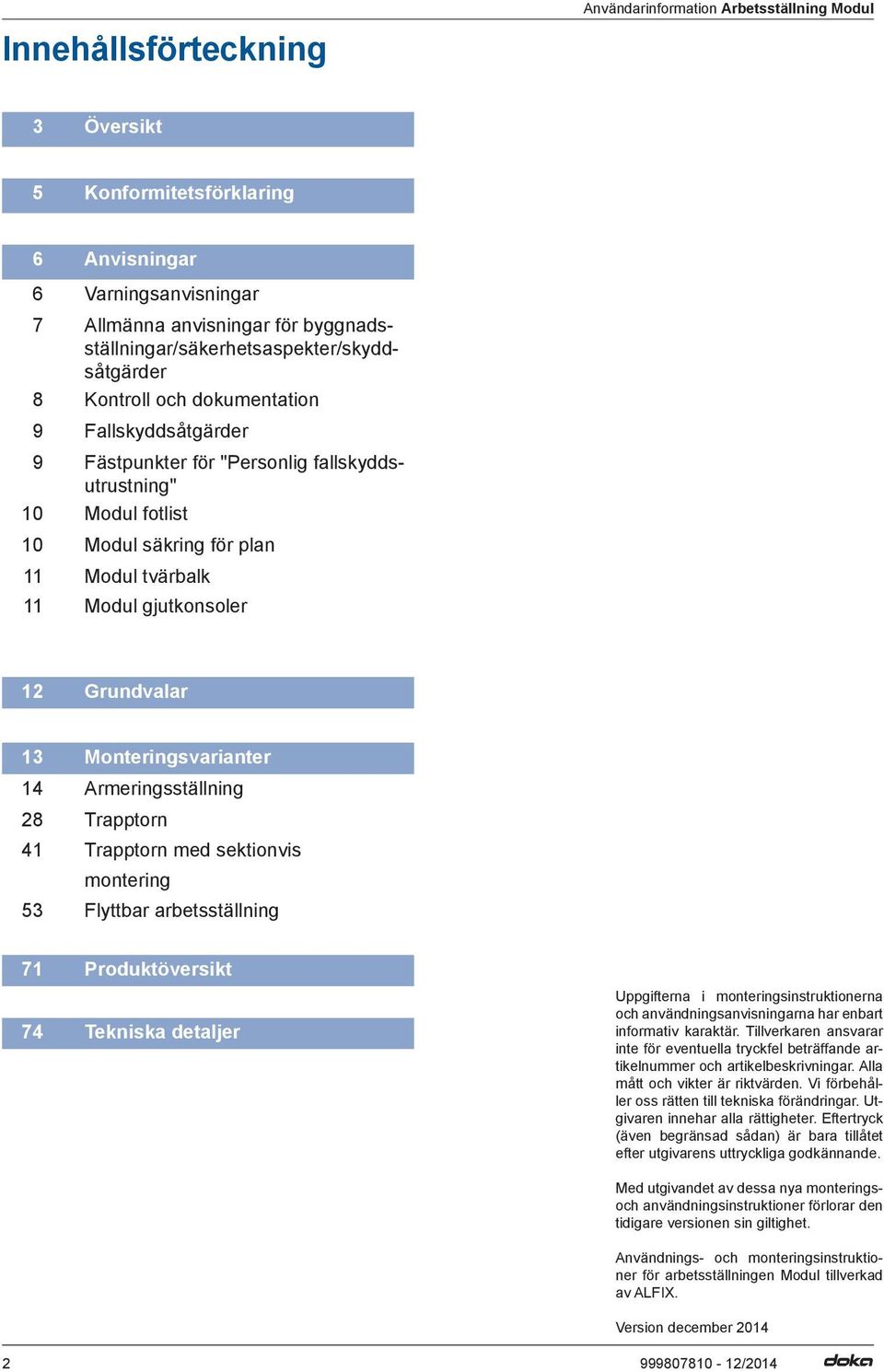

2 Innehållsförteckning 3 Översikt 5 Konformitetsförklaring 6 Anvisningar 6 Varningsanvisningar 7 Allmänna anvisningar för byggnadsställningar/säkerhetsaspekter/skyddsåtgärder 8 Kontroll och dokumentation 9 Fallskyddsåtgärder 9 Fästpunkter för "Personlig fallskyddsutrustning" 10 Modul fotlist 10 Modul säkring för plan 11 Modul tvärbalk 11 Modul gjutkonsoler 12 Grundvalar 13 Monteringsvarianter 14 Armeringsställning Trapptorn Trapptorn med sektionvis montering 53 Flyttbar arbetsställning 71 Produktöversikt 74 Tekniska detaljer Uppgifterna i monteringsinstruktionerna och användningsanvisningarna har enbart informativ karaktär. Tillverkaren ansvarar inte för eventuella tryckfel beträffande artikelnummer och artikelbeskrivningar. Alla mått och vikter är riktvärden. Vi förbehåller oss rätten till tekniska förändringar. Utgivaren innehar alla rättigheter. Eftertryck (även begränsad sådan) är bara tillåtet efter utgivarens uttryckliga godkännande. Med utgivandet av dessa nya monteringsoch användningsinstruktioner förlorar den tidigare versionen sin giltighet. Användnings- och monteringsinstruktioner för arbetsställningen Modul tillverkad av ALFIX. Version december

3 Översikt Översikt Den viktigaste delen av arbetsställningen Modul är ALFIX modulknutar. Den beprövade killåsprincipen ersätter allt mer de tidskrävande skruvförbanden som hittills använts för byggnads- och arbetsställningar. ALFIX modulknutar är placerade på 50 cm avståndet, har åtta anslutningar och kan på så sätt ställas in i alla riktningar. Genom den metriska placeringen av knuten var 50: de cm kan plattformsnivåerna ställas in på önskad höjd. Knutarnas belastbarhet och styvhet framgår av typgodkännandet Z Vidare har ställningssystemet ett officiellt kombinationsgodkännande (Z ). Modulsystemet "Arbetsställning Modul" kan användas såväl vid enkla fasader i komplexa industribyggnader som vid omfattande bärande konstruktioner. Den genomtänkta tekniken och det enkla handhavandet gör att systemet snabbt och kostnadseffektivt kan användas för olika slags ställningar. Det kan lätt anpassas till olika förhållanden och höjder. Modulskiva Killåsförbindelse Stålhålsskiva med fyra små öppningar för rätvinklig placering av reglar och fyra stora öppningar för diagonaler eller reglar, vilken på så sätt kan placeras i vinkel över respektive under 90. Detaljerade uppgifter om knutarnas belastbarhet finns på sidan 60. 3

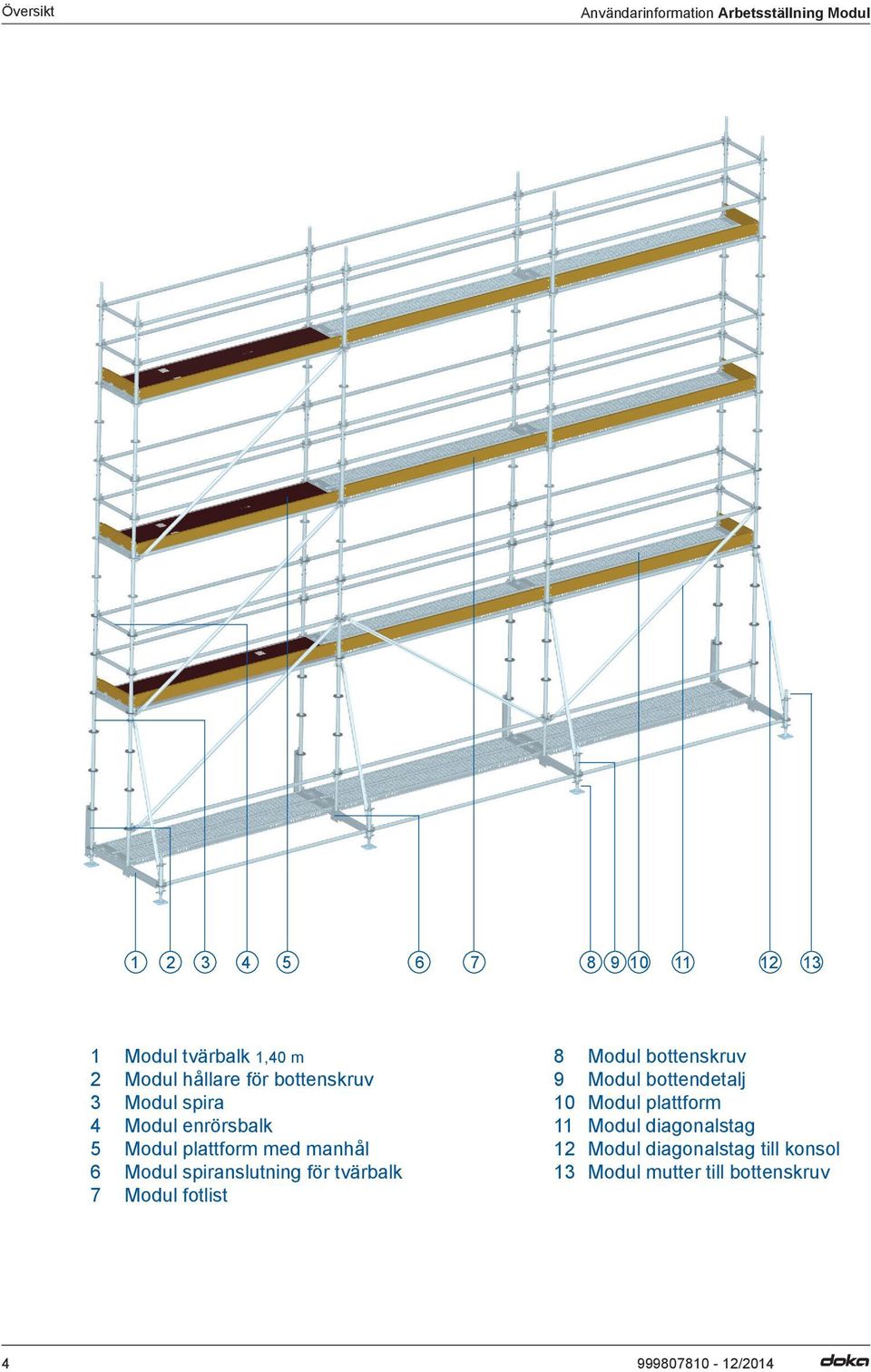

4 Översikt Modul tvärbalk 1,40 m 2 Modul hållare för bottenskruv 3 Modul spira 4 Modul enrörsbalk 5 Modul plattform med manhål 6 Modul spiranslutning för tvärbalk 7 Modul fotlist 8 Modul bottenskruv 9 Modul bottendetalj 10 Modul plattform 11 Modul diagonalstag 12 Modul diagonalstag till konsol 13 Modul mutter till bottenskruv 4

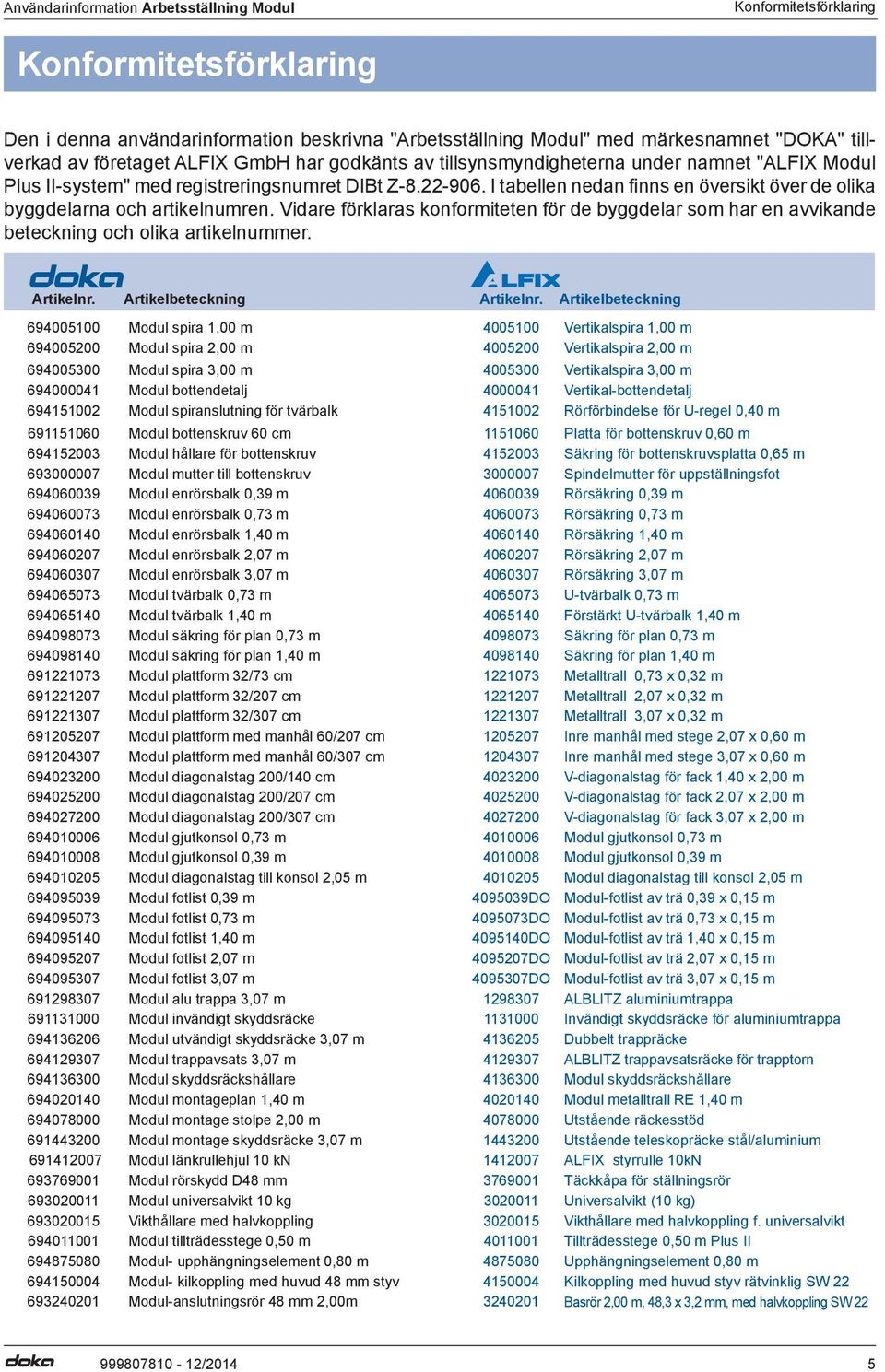

5 Konformitetsförklaring Konformitetsförklaring Den i denna användarinformation beskrivna "Arbetsställning Modul" med märkesnamnet "DOKA" tillverkad av företaget ALFIX GmbH har godkänts av tillsynsmyndigheterna under namnet "ALFIX Modul Plus II-system" med registreringsnumret DIBt Z I tabellen nedan finns en översikt över de olika byggdelarna och artikelnumren. Vidare förklaras konformiteten för de byggdelar som har en avvikande beteckning och olika artikelnummer. Artikelnr. Artikelbeteckning Artikelnr. Artikelbeteckning Modul spira 1,00 m Vertikalspira 1,00 m Modul spira 2,00 m Vertikalspira 2,00 m Modul spira 3,00 m Vertikalspira 3,00 m Modul bottendetalj Vertikal-bottendetalj Modul spiranslutning för tvärbalk Rörförbindelse för U-regel 0,40 m Modul bottenskruv 60 cm Platta för bottenskruv 0,60 m Modul hållare för bottenskruv Säkring för bottenskruvsplatta 0,65 m Modul mutter till bottenskruv Spindelmutter för uppställningsfot Modul enrörsbalk 0,39 m Rörsäkring 0,39 m Modul enrörsbalk 0,73 m Rörsäkring 0,73 m Modul enrörsbalk 1,40 m Rörsäkring 1,40 m Modul enrörsbalk 2,07 m Rörsäkring 2,07 m Modul enrörsbalk 3,07 m Rörsäkring 3,07 m Modul tvärbalk 0,73 m U-tvärbalk 0,73 m Modul tvärbalk 1,40 m Förstärkt U-tvärbalk 1,40 m Modul säkring för plan 0,73 m Säkring för plan 0,73 m Modul säkring för plan 1,40 m Säkring för plan 1,40 m Modul plattform 32/73 cm Metalltrall 0,73 x 0,32 m Modul plattform 32/207 cm Metalltrall 2,07 x 0,32 m Modul plattform 32/307 cm Metalltrall 3,07 x 0,32 m Modul plattform med manhål 60/207 cm Inre manhål med stege 2,07 x 0,60 m Modul plattform med manhål 60/307 cm Inre manhål med stege 3,07 x 0,60 m Modul diagonalstag 200/140 cm V-diagonalstag för fack 1,40 x 2,00 m Modul diagonalstag 200/207 cm V-diagonalstag för fack 2,07 x 2,00 m Modul diagonalstag 200/307 cm V-diagonalstag för fack 3,07 x 2,00 m Modul gjutkonsol 0,73 m Modul gjutkonsol 0,73 m Modul gjutkonsol 0,39 m Modul gjutkonsol 0,39 m Modul diagonalstag till konsol 2,05 m Modul diagonalstag till konsol 2,05 m Modul fotlist 0,39 m DO Modul-fotlist av trä 0,39 x 0,15 m Modul fotlist 0,73 m DO Modul-fotlist av trä 0,73 x 0,15 m Modul fotlist 1,40 m DO Modul-fotlist av trä 1,40 x 0,15 m Modul fotlist 2,07 m DO Modul-fotlist av trä 2,07 x 0,15 m Modul fotlist 3,07 m DO Modul-fotlist av trä 3,07 x 0,15 m Modul alu trappa 3,07 m ALBLITZ aluminiumtrappa Modul invändigt skyddsräcke Invändigt skyddsräcke för aluminiumtrappa Modul utvändigt skyddsräcke 3,07 m Dubbelt trappräcke Modul trappavsats 3,07 m ALBLITZ trappavsatsräcke för trapptorn Modul skyddsräckshållare Modul skyddsräckshållare Modul montageplan 1,40 m Modul metalltrall RE 1,40 m Modul montage stolpe 2,00 m Utstående räckesstöd Modul montage skyddsräcke 3,07 m Utstående teleskopräcke stål/aluminium Modul länkrullehjul 10 kn ALFIX styrrulle 10kN Modul rörskydd D48 mm Täckkåpa för ställningsrör Modul universalvikt 10 kg Universalvikt (10 kg) Vikthållare med halvkoppling Vikthållare med halvkoppling f. universalvikt Modul tillträdesstege 0,50 m Tillträdesstege 0,50 m Plus II Modul- upphängningselement 0,80 m Upphängningselement 0,80 m Modul- kilkoppling med huvud 48 mm styv Kilkoppling med huvud styv rätvinklig SW Modul-anslutningsrör 48 mm 2,00m Basrör 2,00 m, 48,3 x 3,2 mm, med halvkoppling SW 22 5

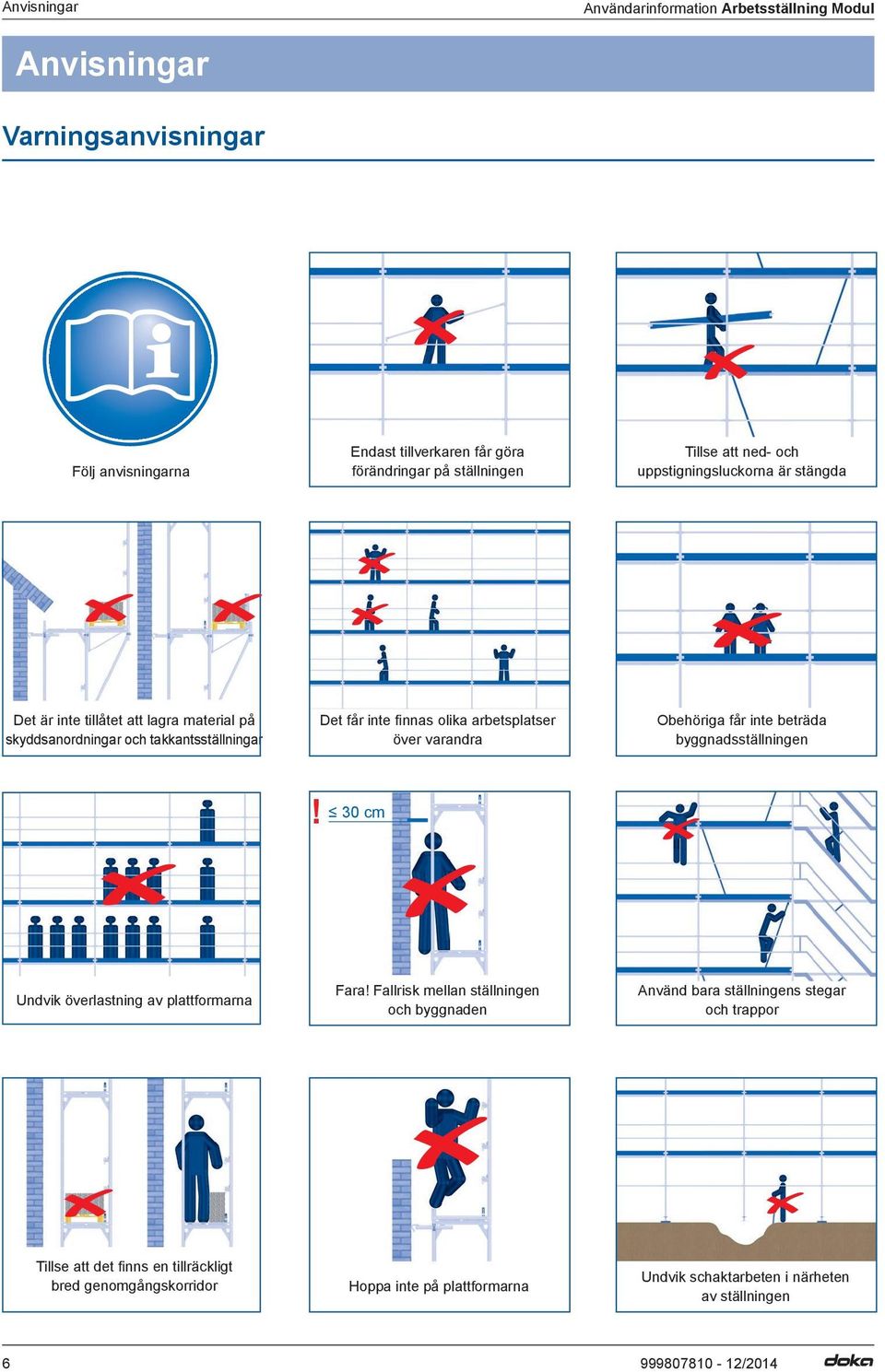

6 Anvisningar Anvisningar Varningsanvisningar Följ anvisningarna Endast tillverkaren får göra förändringar på ställningen Tillse att ned- och uppstigningsluckorna är stängda Det är inte tillåtet att lagra material på skyddsanordningar och takkantsställningar Det får inte finnas olika arbetsplatser över varandra Obehöriga får inte beträda byggnadsställningen! 30 cm Undvik överlastning av plattformarna Fara! Fallrisk mellan ställningen och byggnaden Använd bara ställningens stegar och trappor Tillse att det fi nns en tillräckligt bred genomgångskorridor Hoppa inte på plattformarna Undvik schaktarbeten i närheten av ställningen 6

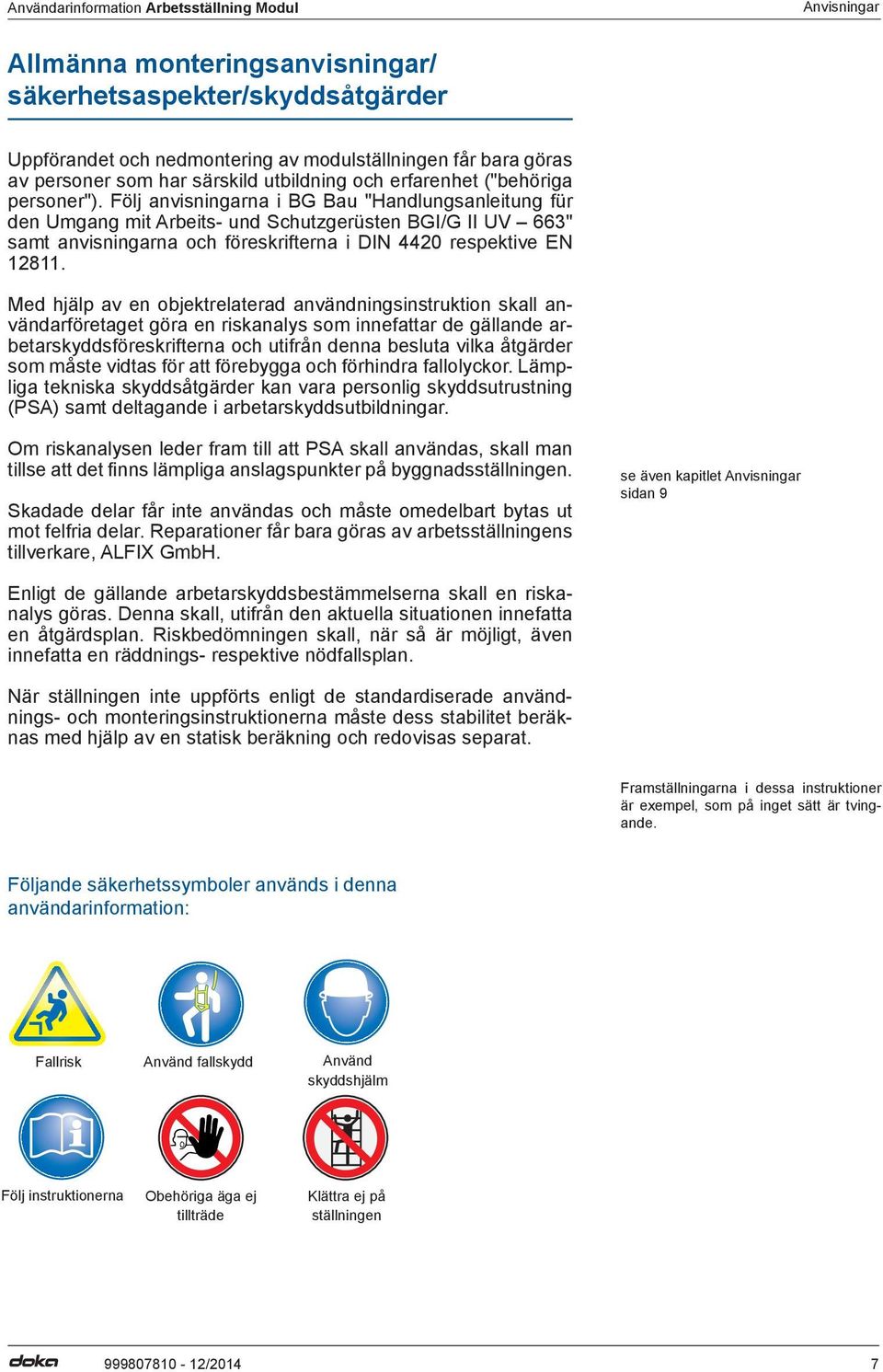

7 Anvisningar Allmänna monteringsanvisningar/ säkerhetsaspekter/skyddsåtgärder Uppförandet och nedmontering av modulställningen får bara göras av personer som har särskild utbildning och erfarenhet ("behöriga personer"). Följ anvisningarna i BG Bau "Handlungsanleitung für den Umgang mit Arbeits- und Schutzgerüsten BGI/G II UV 663" samt anvisningarna och föreskrifterna i DIN 4420 respektive EN Med hjälp av en objektrelaterad användningsinstruktion skall användarföretaget göra en riskanalys som innefattar de gällande arbetarskyddsföreskrifterna och utifrån denna besluta vilka åtgärder som måste vidtas för att förebygga och förhindra fallolyckor. Lämpliga tekniska skyddsåtgärder kan vara personlig skyddsutrustning (PSA) samt deltagande i arbetarskyddsutbildningar. Om riskanalysen leder fram till att PSA skall användas, skall man tillse att det fi nns lämpliga anslagspunkter på byggnadsställningen. Skadade delar får inte användas och måste omedelbart bytas ut mot felfria delar. Reparationer får bara göras av arbetsställningens tillverkare, ALFIX GmbH. se även kapitlet Anvisningar sidan 9 Enligt de gällande arbetarskyddsbestämmelserna skall en riskanalys göras. Denna skall, utifrån den aktuella situationen innefatta en åtgärdsplan. Riskbedömningen skall, när så är möjligt, även innefatta en räddnings- respektive nödfallsplan. När ställningen inte uppförts enligt de standardiserade användnings- och monteringsinstruktionerna måste dess stabilitet beräknas med hjälp av en statisk beräkning och redovisas separat. Framställningarna i dessa instruktioner är exempel, som på inget sätt är tvingande. Följande säkerhetssymboler används i denna användarinformation: Fallrisk Använd fallskydd Använd skyddshjälm Följ instruktionerna Obehöriga äga ej tillträde Klättra ej på ställningen 7

8 Anvisningar VARNING Byggnadsställningen får bara monteras, demonteras eller ändras under uppsikt av en ansvarig person. Arbetena får bara utföras av kompetent personal. Kontroll och dokumentation Det är ställningstillverkaren som överlämnar ställningsmodulen. Under uppställning, nedmontering och ändringsarbeten skall tillverkaren tillse att byggnadsställningen tydligt är skyltad med texten "Obehöriga äga ej tillträde". Efter att monteringsarbetena avslutats skall ställningstillverkaren tillse att ett skriftligt protokoll görs, vilket är grundvalen för ställningsintyget, som förvaras i den genomskinliga väskan "Ställningen spärrad" och som dokumenterar frigivningen. Vidare skall det av protokollet framgå att ställningens konfi guration uppfyller gällande bestämmelser. Användaren görs uppmärksam på de risker som är förbundna med ej avsett användande. Alla förändringar under användandet, oavsett omfattning, skall omedelbart meddelas tillverkaren och denne kontrollerar därefter bygnadsställningen med egen personal. Kontrollprotokoll för armeringsställningar och trapptorn (enligt. 10 och 11 BetrSichV) Ställning Nr. Uppdragsgivare: Datum: Utförande företag: Byggobjekt: Typ av ställning: Arbetsställning Trapptorn Ställningsklass: Lastklass Breddklass: W06 W09, Ställningsdelarna visuell kontroll inga skador Uppställningssäkerhet: visuell kontroll av uppställningsytan Markförhållanden: (Det åligger uppdragsgivaren att undersöka och dokumentera bärigheten) Systemkontroll: * Spindelutdragning (max. 50 cm) * Längsregel i fotpunktshöjd *Stagning * Uppstigning/stegar * Förankring/stöd VARNING: Vindlast vid inklädning (nät och dyligt) är inte tillåtet * Länkrullehjul *Visuell kontroll av kilförbindelserna *Systemtrallar *Sidoskydd * Trappor Gjutkonsoler * * Staxo 40 skarvylsa * * Förkryssat = kontrollerat och OK Kontroll gjord och typuppgifterna på plats kontrolldatum: Jämt fördelad last max. 2,00 kn/m 2 (200 kg/m 2 ) Utförande företag(eventuellt företagsstämpel): Storlek (BxAH): Kommentar: Datum: Underskrift utförande företag: Uppdragsgivare: Ändringar på ställningen får bara göras av tillverkaren! Om ändringar ändå görs av obehörig personal gäller inte garantin! 8

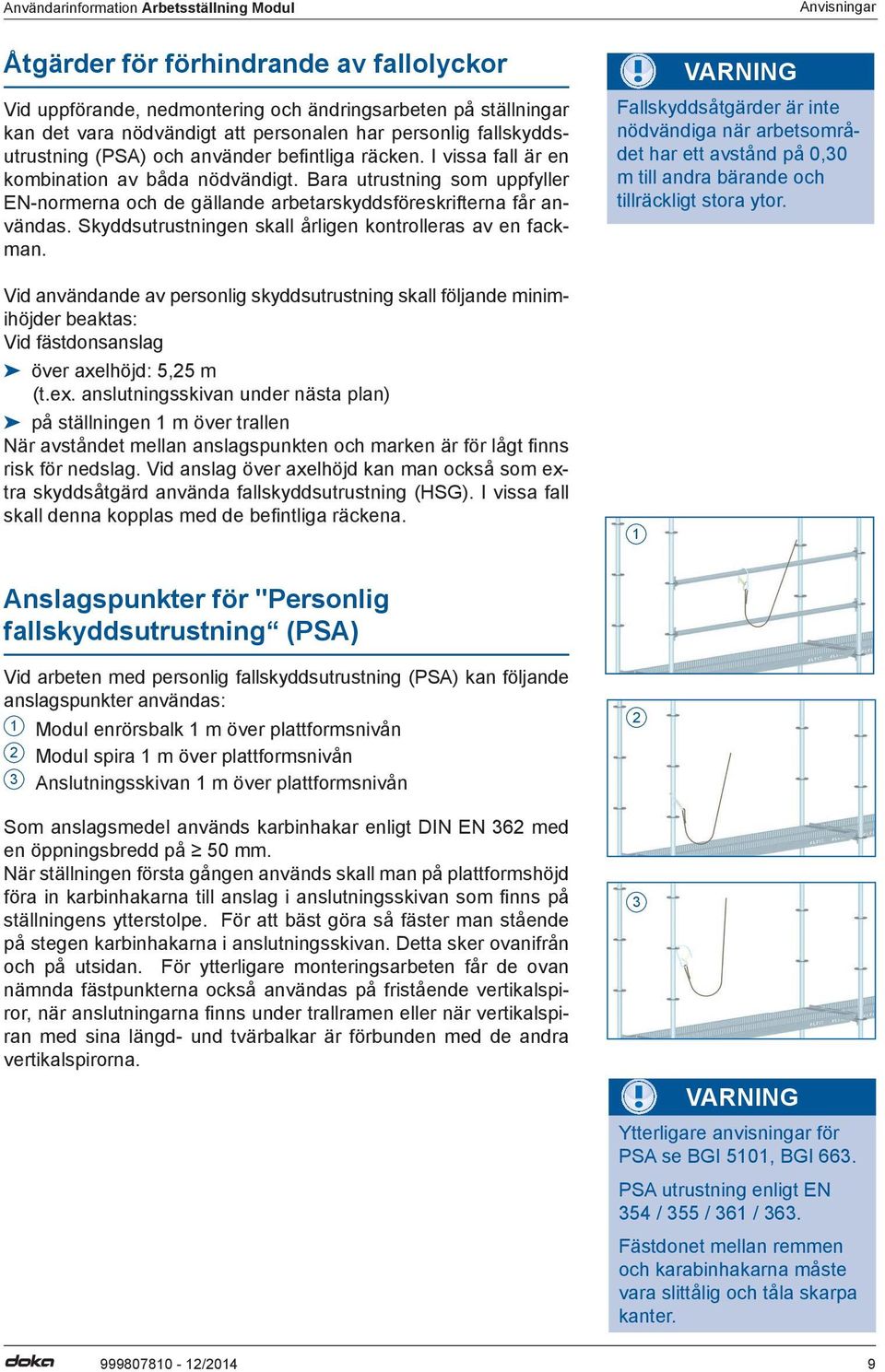

9 Anvisningar Åtgärder för förhindrande av fallolyckor Vid uppförande, nedmontering och ändringsarbeten på ställningar kan det vara nödvändigt att personalen har personlig fallskyddsutrustning (PSA) och använder befintliga räcken. I vissa fall är en kombination av båda nödvändigt. Bara utrustning som uppfyller EN-normerna och de gällande arbetarskyddsföreskrifterna får användas. Skyddsutrustningen skall årligen kontrolleras av en fackman. Vid användande av personlig skyddsutrustning skall följande minimihöjder beaktas: Vid fästdonsanslag över axelhöjd: 5,25 m (t.ex. anslutningsskivan under nästa plan) på ställningen 1 m över trallen När avståndet mellan anslagspunkten och marken är för lågt finns risk för nedslag. Vid anslag över axelhöjd kan man också som extra skyddsåtgärd använda fallskyddsutrustning (HSG). I vissa fall skall denna kopplas med de befintliga räckena. VARNING Fallskyddsåtgärder är inte nödvändiga när arbetsområdet har ett avstånd på 0,30 m till andra bärande och tillräckligt stora ytor. 1 Anslagspunkter för "Personlig fallskyddsutrustning (PSA) Vid arbeten med personlig fallskyddsutrustning (PSA) kan följande anslagspunkter användas: 1 Modul enrörsbalk 1 m över plattformsnivån 2 Modul spira 1 m över plattformsnivån 3 Anslutningsskivan 1 m över plattformsnivån Som anslagsmedel används karbinhakar enligt DIN EN 362 med en öppningsbredd på 50 mm. När ställningen första gången används skall man på plattformshöjd föra in karbinhakarna till anslag i anslutningsskivan som finns på ställningens ytterstolpe. För att bäst göra så fäster man stående på stegen karbinhakarna i anslutningsskivan. Detta sker ovanifrån och på utsidan. För ytterligare monteringsarbeten får de ovan nämnda fästpunkterna också användas på fristående vertikalspiror, när anslutningarna finns under trallramen eller när vertikalspiran med sina längd- und tvärbalkar är förbunden med de andra vertikalspirorna. 2 3 VARNING Ytterligare anvisningar för PSA se BGI 5101, BGI 663. PSA utrustning enligt EN 354 / 355 / 361 / 363. Fästdonet mellan remmen och karabinhakarna måste vara slittålig och tåla skarpa kanter. 9

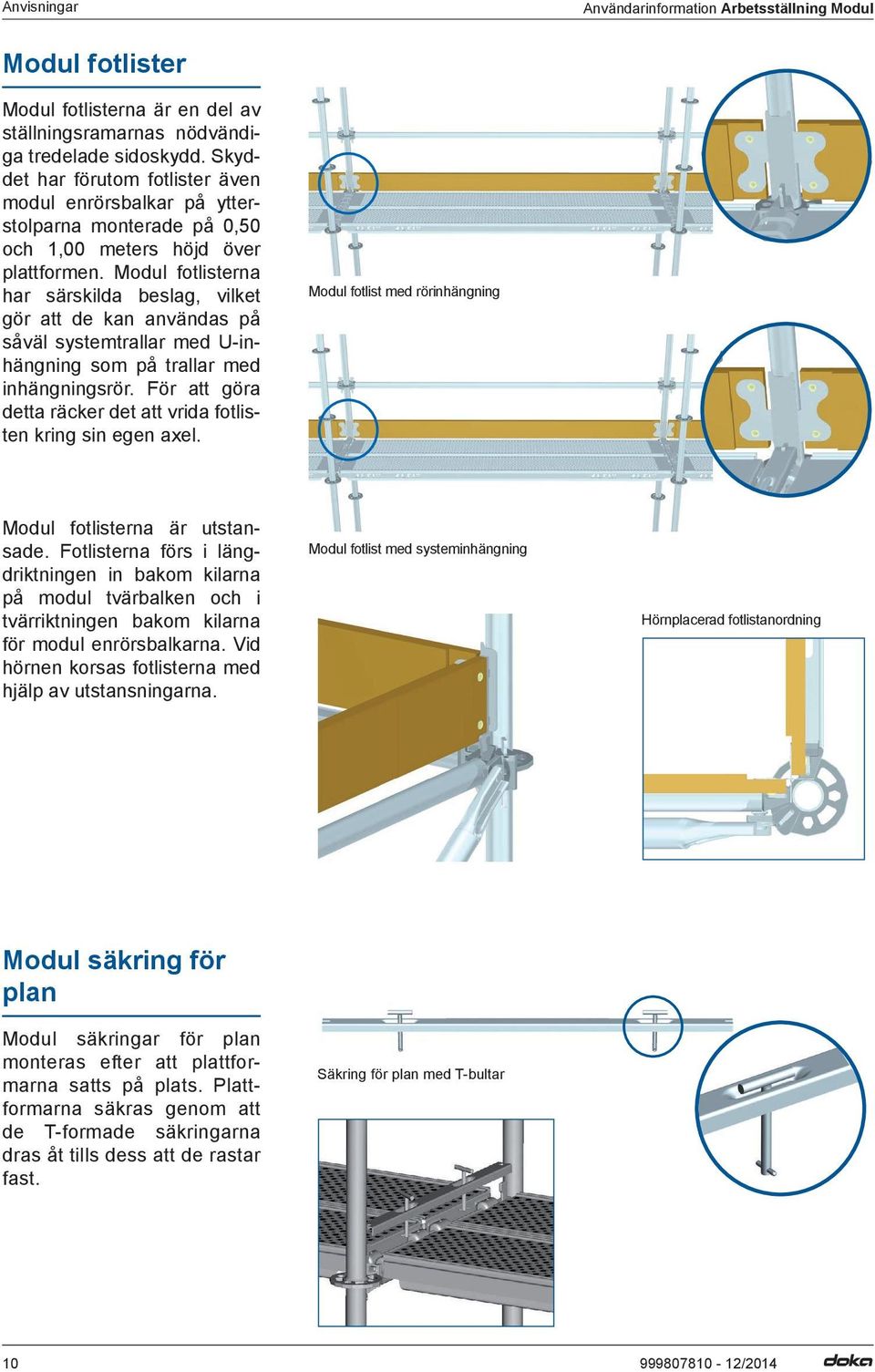

10 Anvisningar Modul fotlister Modul fotlisterna är en del av ställningsramarnas nödvändiga tredelade sidoskydd. Skyddet har förutom fotlister även modul enrörsbalkar på ytterstolparna monterade på 0,50 och 1,00 meters höjd över plattformen. Modul fotlisterna har särskilda beslag, vilket gör att de kan användas på såväl systemtrallar med U-inhängning som på trallar med inhängningsrör. För att göra detta räcker det att vrida fotlisten kring sin egen axel. Modul fotlist med rörinhängning Modul fotlisterna är utstansade. Fotlisterna förs i längdriktningen in bakom kilarna på modul tvärbalken och i tvärriktningen bakom kilarna för modul enrörsbalkarna. Vid hörnen korsas fotlisterna med hjälp av utstansningarna. Modul fotlist med systeminhängning Hörnplacerad fotlistanordning Modul säkring för plan Modul säkringar för plan monteras efter att plattformarna satts på plats. Plattformarna säkras genom att de T-formade säkringarna dras åt tills dess att de rastar fast. Säkring för plan med T-bultar 10

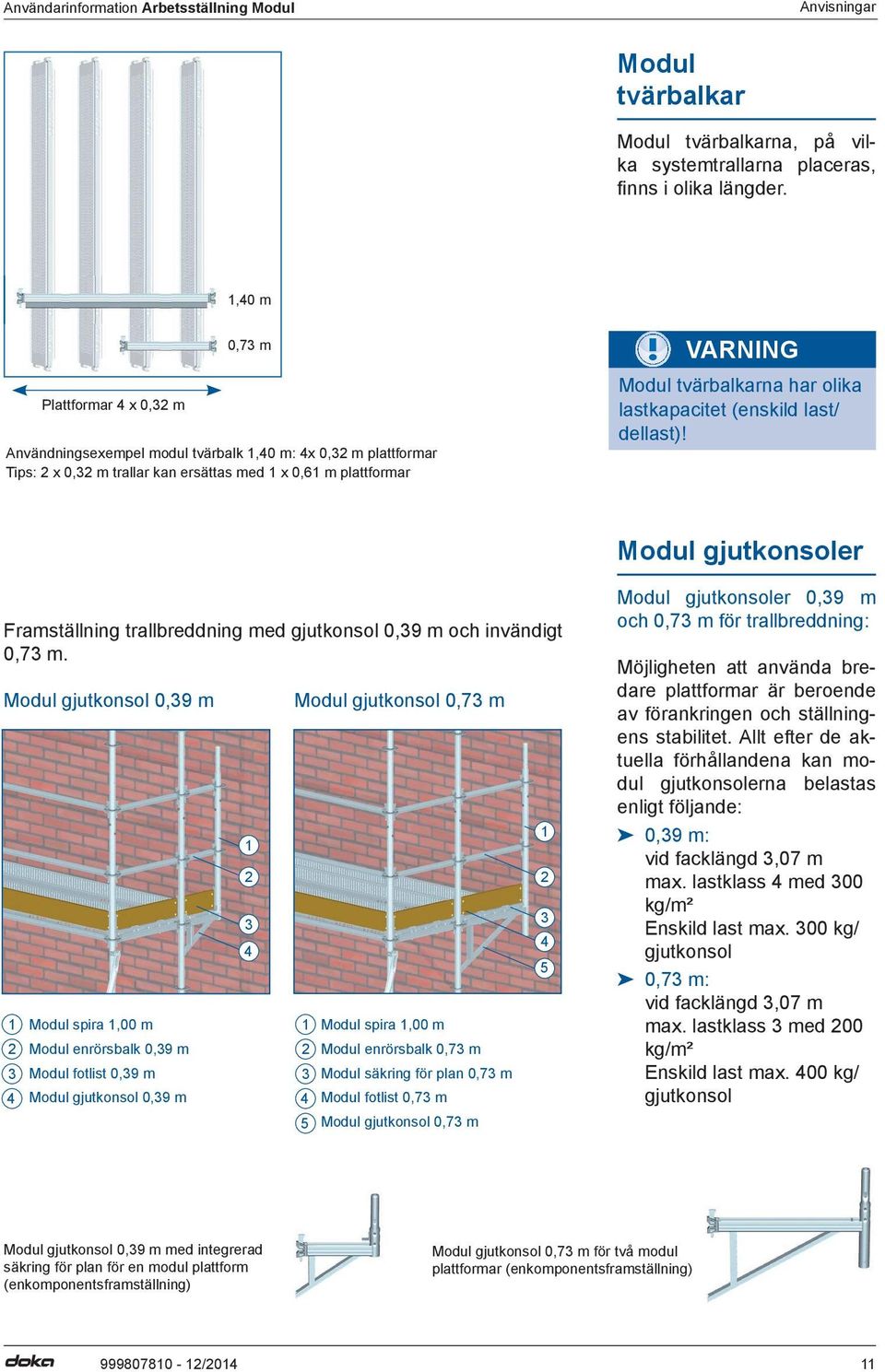

11 Anvisningar Modul tvärbalkar Modul tvärbalkarna, på vilka systemtrallarna placeras, fi nns i olika längder. 1,40 m 0,73 m VARNING Plattformar 4 x 0,32 m Användningsexempel modul tvärbalk 1,40 m: 4x 0,32 m plattformar Tips: 2 x 0,32 m trallar kan ersättas med 1 x 0,61 m plattformar Modul tvärbalkarna har olika lastkapacitet (enskild last/ dellast)! Modul gjutkonsoler Framställning trallbreddning med gjutkonsol 0,39 m och invändigt 0,73 m. Modul gjutkonsol 0,39 m Modul gjutkonsol 0,73 m Modul spira 1,00 m Modul enrörsbalk 0,39 m Modul fotlist 0,39 m Modul gjutkonsol 0,39 m Modul spira 1,00 m Modul enrörsbalk 0,73 m Modul säkring för plan 0,73 m Modul fotlist 0,73 m Modul gjutkonsol 0,73 m Modul gjutkonsoler 0,39 m och 0,73 m för trallbreddning: Möjligheten att använda bredare plattformar är beroende av förankringen och ställningens stabilitet. Allt efter de aktuella förhållandena kan modul gjutkonsolerna belastas enligt följande: 0,39 m: vid facklängd 3,07 m max. lastklass 4 med 300 kg/m² Enskild last max. 300 kg/ gjutkonsol 0,73 m: vid facklängd 3,07 m max. lastklass 3 med 200 kg/m² Enskild last max. 400 kg/ gjutkonsol Modul gjutkonsol 0,39 m med integrerad säkring för plan för en modul plattform (enkomponentsframställning) Modul gjutkonsol 0,73 m för två modul plattformar (enkomponentsframställning) 11

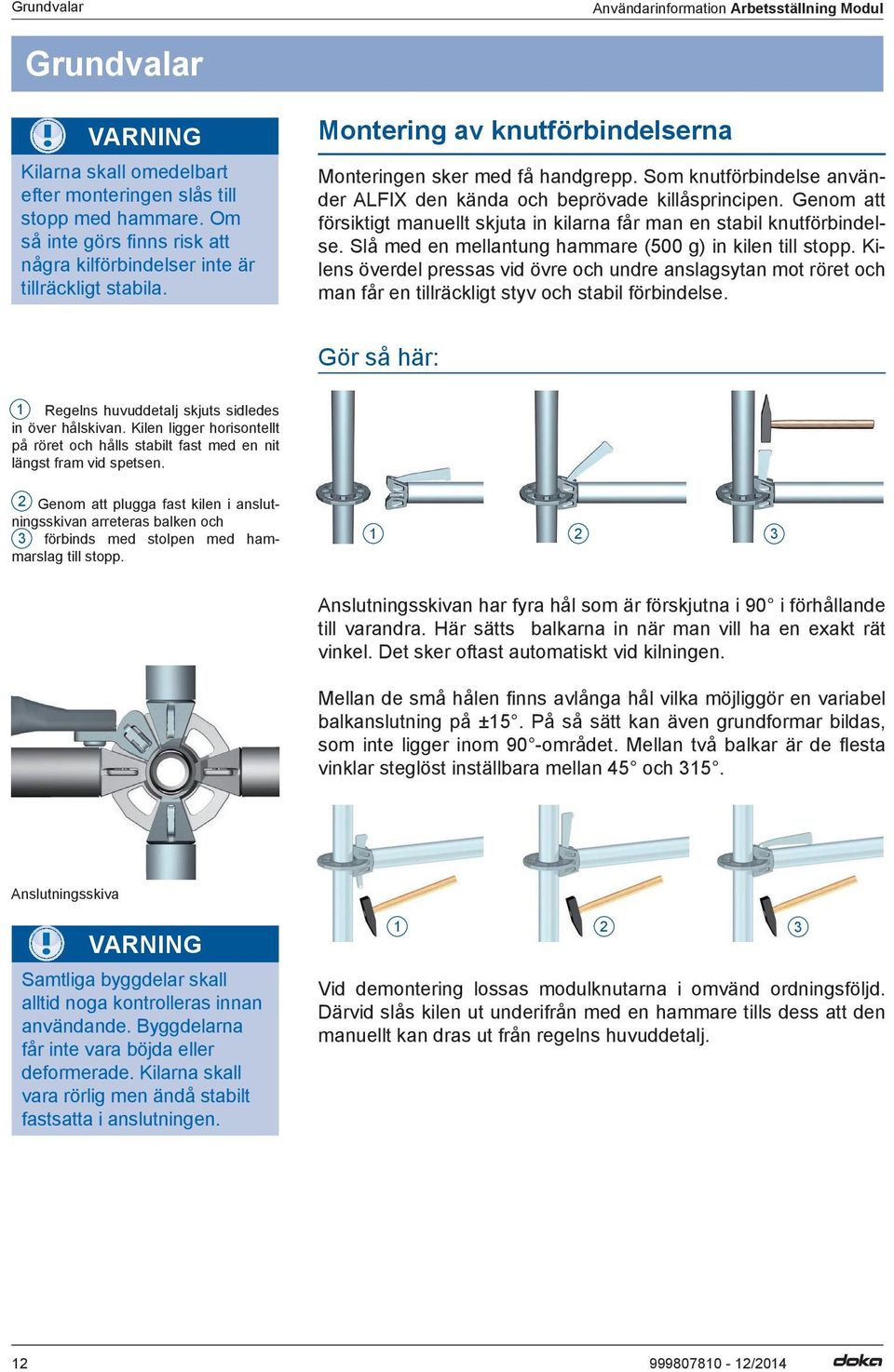

12 Grundvalar Grundvalar VARNING Kilarna skall omedelbart efter monteringen slås till stopp med hammare. Om så inte görs finns risk att några kilförbindelser inte är tillräckligt stabila. Montering av knutförbindelserna Monteringen sker med få handgrepp. Som knutförbindelse använder ALFIX den kända och beprövade killåsprincipen. Genom att försiktigt manuellt skjuta in kilarna får man en stabil knutförbindelse. Slå med en mellantung hammare (500 g) in kilen till stopp. Kilens överdel pressas vid övre och undre anslagsytan mot röret och man får en tillräckligt styv och stabil förbindelse. Gör så här: 1 Regelns huvuddetalj skjuts sidledes in över hålskivan. Kilen ligger horisontellt på röret och hålls stabilt fast med en nit längst fram vid spetsen. 2 Genom att plugga fast kilen i anslutningsskivan arreteras balken och 3 förbinds med stolpen med hammarslag till stopp Anslutningsskivan har fyra hål som är förskjutna i 90 i förhållande till varandra. Här sätts balkarna in när man vill ha en exakt rät vinkel. Det sker oftast automatiskt vid kilningen. Mellan de små hålen finns avlånga hål vilka möjliggör en variabel balkanslutning på ±15. På så sätt kan även grundformar bildas, som inte ligger inom 90 -området. Mellan två balkar är de flesta vinklar steglöst inställbara mellan 45 och 315. Anslutningsskiva VARNING Samtliga byggdelar skall alltid noga kontrolleras innan användande. Byggdelarna får inte vara böjda eller deformerade. Kilarna skall vara rörlig men ändå stabilt fastsatta i anslutningen. 1 2 Vid demontering lossas modulknutarna i omvänd ordningsföljd. Därvid slås kilen ut underifrån med en hammare tills dess att den manuellt kan dras ut från regelns huvuddetalj. 3 12

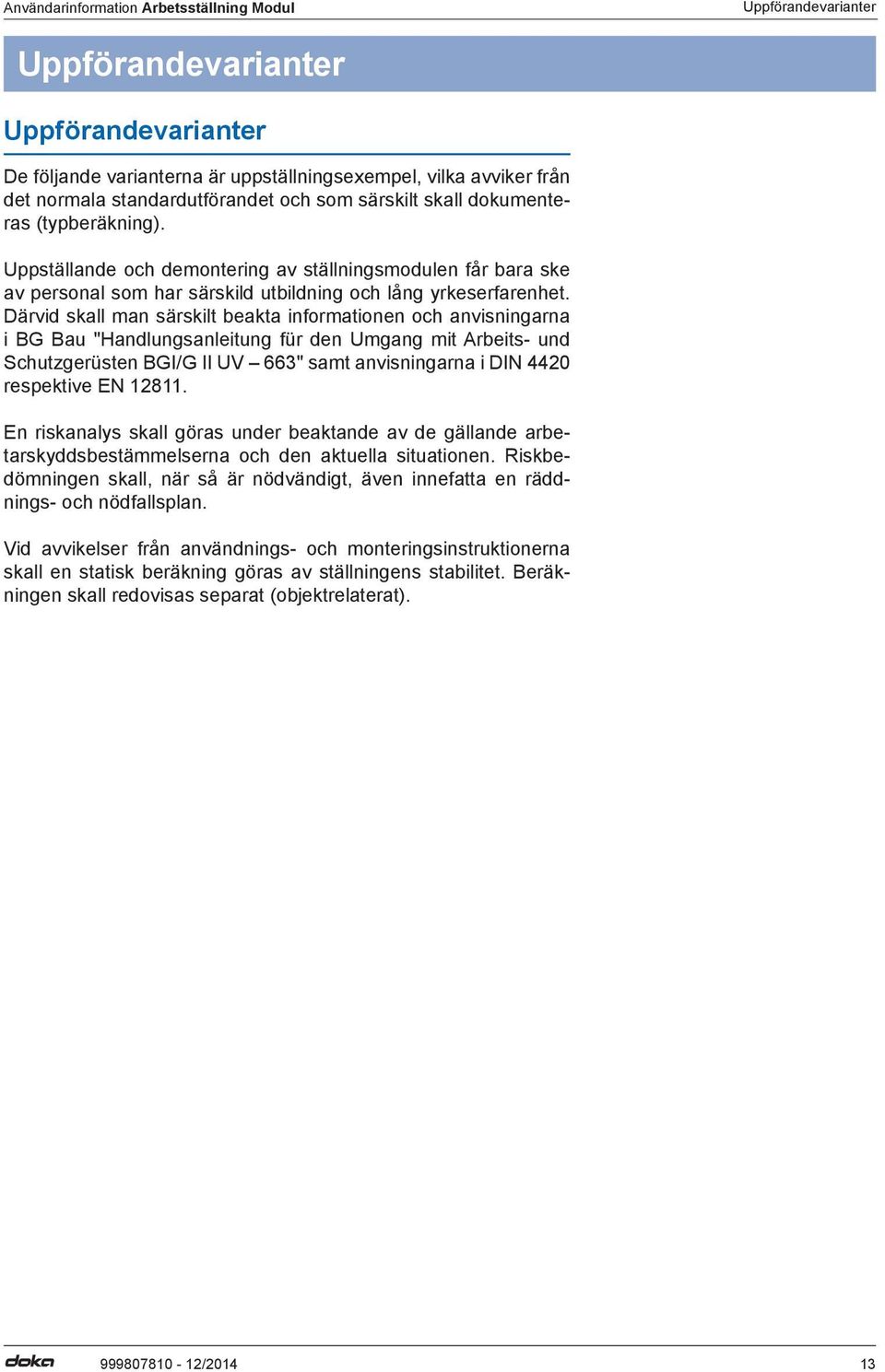

13 Uppförandevarianter Uppförandevarianter Uppförandevarianter De följande varianterna är uppställningsexempel, vilka avviker från det normala standardutförandet och som särskilt skall dokumenteras (typberäkning). Uppställande och demontering av ställningsmodulen får bara ske av personal som har särskild utbildning och lång yrkeserfarenhet. Därvid skall man särskilt beakta informationen och anvisningarna i BG Bau "Handlungsanleitung für den Umgang mit Arbeits- und Schutzgerüsten BGI/G II UV 663" samt anvisningarna i DIN 4420 respektive EN En riskanalys skall göras under beaktande av de gällande arbetarskyddsbestämmelserna och den aktuella situationen. Riskbedömningen skall, när så är nödvändigt, även innefatta en räddnings- och nödfallsplan. Vid avvikelser från användnings- och monteringsinstruktionerna skall en statisk beräkning göras av ställningens stabilitet. Beräkningen skall redovisas separat (objektrelaterat). 13

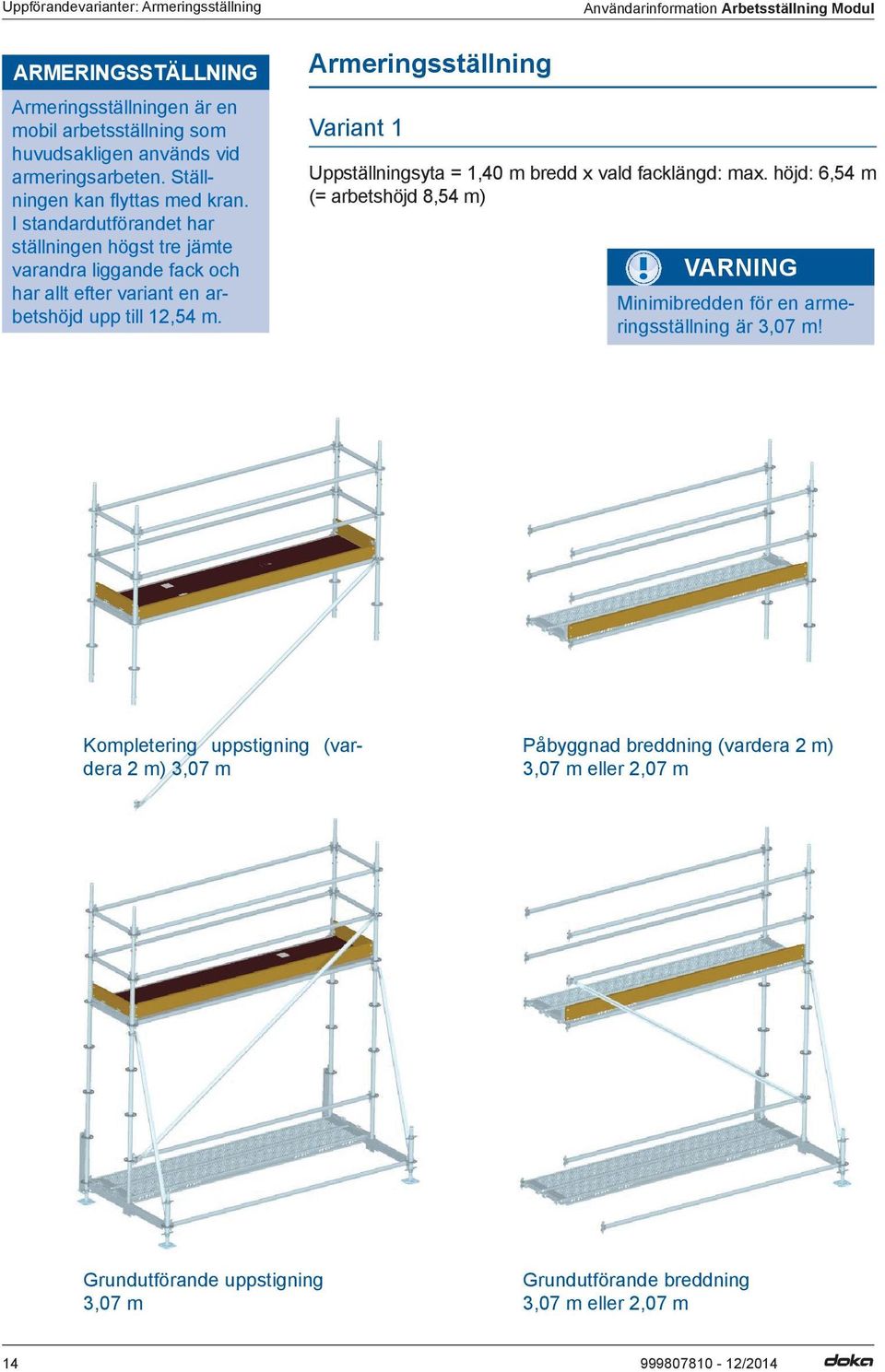

14 Uppförandevarianter: Armeringsställning ARMERINGSSTÄLLNING Armeringsställningen är en mobil arbetsställning som huvudsakligen används vid armeringsarbeten. Ställningen kan flyttas med kran. I standardutförandet har ställningen högst tre jämte varandra liggande fack och har allt efter variant en arbetshöjd upp till 12,54 m. Armeringsställning Variant 1 Uppställningsyta = 1,40 m bredd x vald facklängd: max. höjd: 6,54 m (= arbetshöjd 8,54 m) VARNING Minimibredden för en armeringsställning är 3,07 m! Kompletering uppstigning (vardera 2 m) 3,07 m Påbyggnad breddning (vardera 2 m) 3,07 m eller 2,07 m Grundutförande uppstigning 3,07 m Grundutförande breddning 3,07 m eller 2,07 m 14

15 Uppförandevarianter: Armeringsställning VARNING Avbildningen motsvarar den maximala höjden för denna variant. Beakta anvisningarna vid arbetets avslutande respektive för väderomslag, som finns på sidan 19! Maxhöjd 6,54 m 4,54 m 2,54 m 0,54 m B A C A B C 0,73 m 1,40 m 3,07 m; 2,07 m 1 Modul tvärbalk 1,40m 2 Modul hållare för bottenskruv 3 Modul spiranslutning för tvärbalk 4 Modul plattform 5 Modul diagonalstag till konsol 6 Modul mutter till bottenskruv 15

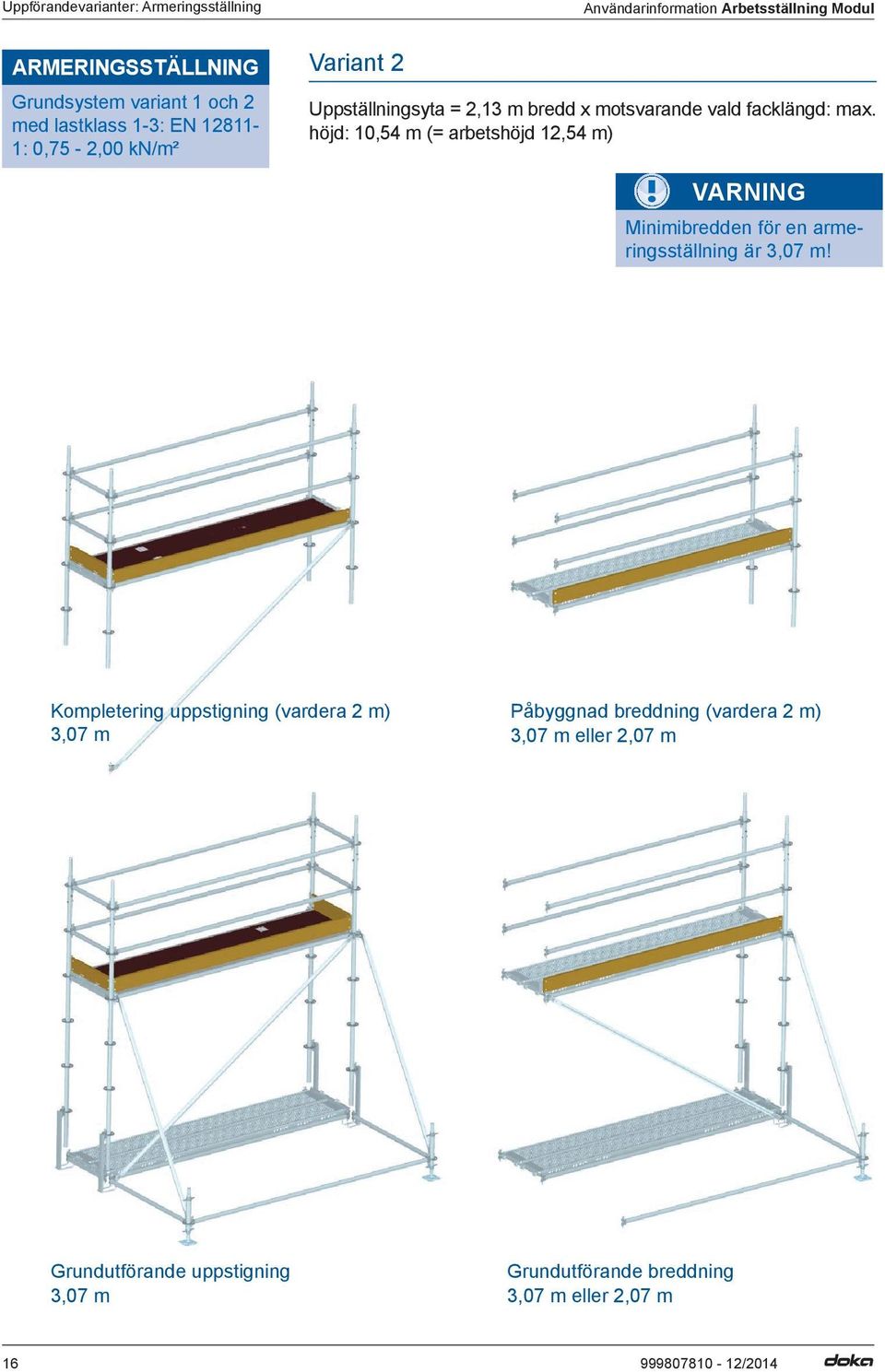

16 Uppförandevarianter: Armeringsställning ARMERINGSSTÄLLNING Grundsystem variant 1 och 2 med lastklass 1-3: EN : 0,75-2,00 kn/m² Variant 2 Uppställningsyta = 2,13 m bredd x motsvarande vald facklängd: max. höjd: 10,54 m (= arbetshöjd 12,54 m) VARNING Minimibredden för en armeringsställning är 3,07 m! Kompletering uppstigning (vardera 2 m) 3,07 m Påbyggnad breddning (vardera 2 m) 3,07 m eller 2,07 m Grundutförande uppstigning 3,07 m Grundutförande breddning 3,07 m eller 2,07 m 16

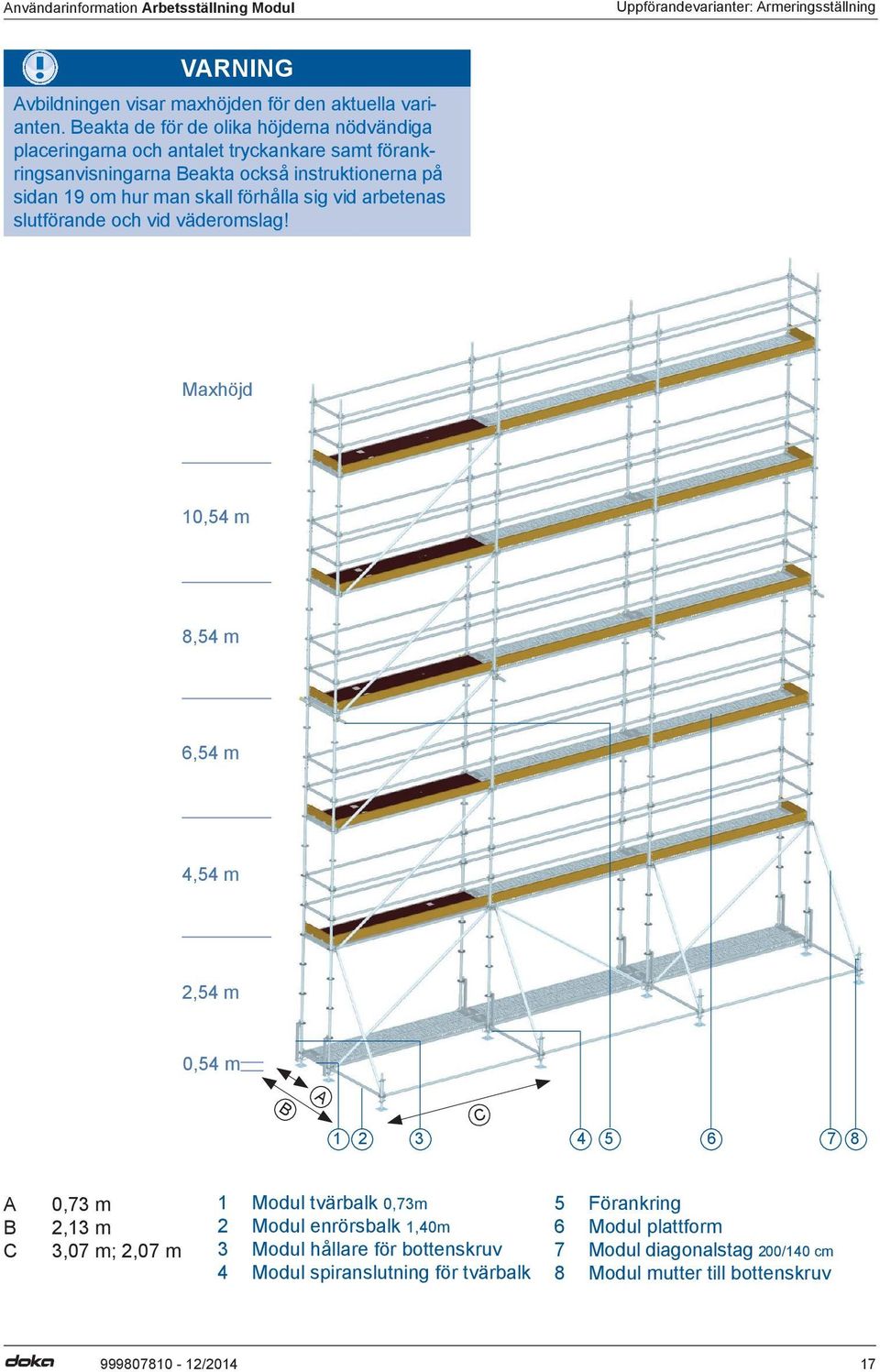

17 Uppförandevarianter: Armeringsställning VARNING Avbildningen visar maxhöjden för den aktuella varianten. Beakta de för de olika höjderna nödvändiga placeringarna och antalet tryckankare samt förankringsanvisningarna Beakta också instruktionerna på sidan 19 om hur man skall förhålla sig vid arbetenas slutförande och vid väderomslag! Maxhöjd 10,54 m 8,54 m 6,54 m 4,54 m 2,54 m 0,54 m B A C A B C 0,73 m 2,13 m 3,07 m; 2,07 m 1 Modul tvärbalk 0,73m 2 Modul enrörsbalk 1,40m 3 Modul hållare för bottenskruv 4 Modul spiranslutning för tvärbalk 5 Förankring 6 Modul plattform 7 Modul diagonalstag 200/140 cm 8 Modul mutter till bottenskruv 17

18 Uppförandevarianter: Armeringsställning VARNING Säkra alla spirornas förbindelser med skarvhylsor (Staxo 40)! För att säkra bottenskruven skall modul hållaren för bottenskruvar och modul muttern för bottenskruvar monteras! Kranförfl yttningar Lyftremmarna skall fästas vid modul spirorna enligt bilden. Var noga med att remmarna fästs under hålskivorna på de övre trallarna. Lyftremmarna måste vara så långa att lutningsvinkeln är Vid behov skall man också använda kättingsling. Använd lyftremmar av textil och kättsling! F- bärförmåga per ställningsaxel Egenlasten i kg/max. bärförmåga F i kn Höjd i m 3,07 m 5,14 m 6,14 m 7,21 m 8,21 m 9,21 m Variant 1: uppställningsyta 1,40 m 2,22-2,54 340/3,7 550/7,2 610/7,2 760/7,2 820/7,2 890/7,2 4,22-4,54 530/5,6 850/10,7 950/10, /10, /10, /10,7 6,22-6,54 710/6, /12, /12, /12, / 12, / 12,4 Variant 2: uppställningsyta 2,13 m 2,22-2,54 350/3,8 570/7,2 640/7,2 790/7,2 850/7,2 920/7,2 4,22-4,54 550/5,6 880/10,7 980/10, /10, /10, /10,7 6,22-6,54 720/6, /12, /12, /12, /12, /12,4 8,22-8,54 900/7, /14, /14, /14, /14, /14,1 10,22-10, /8, /15, /15, /15, /15, /15,7 18

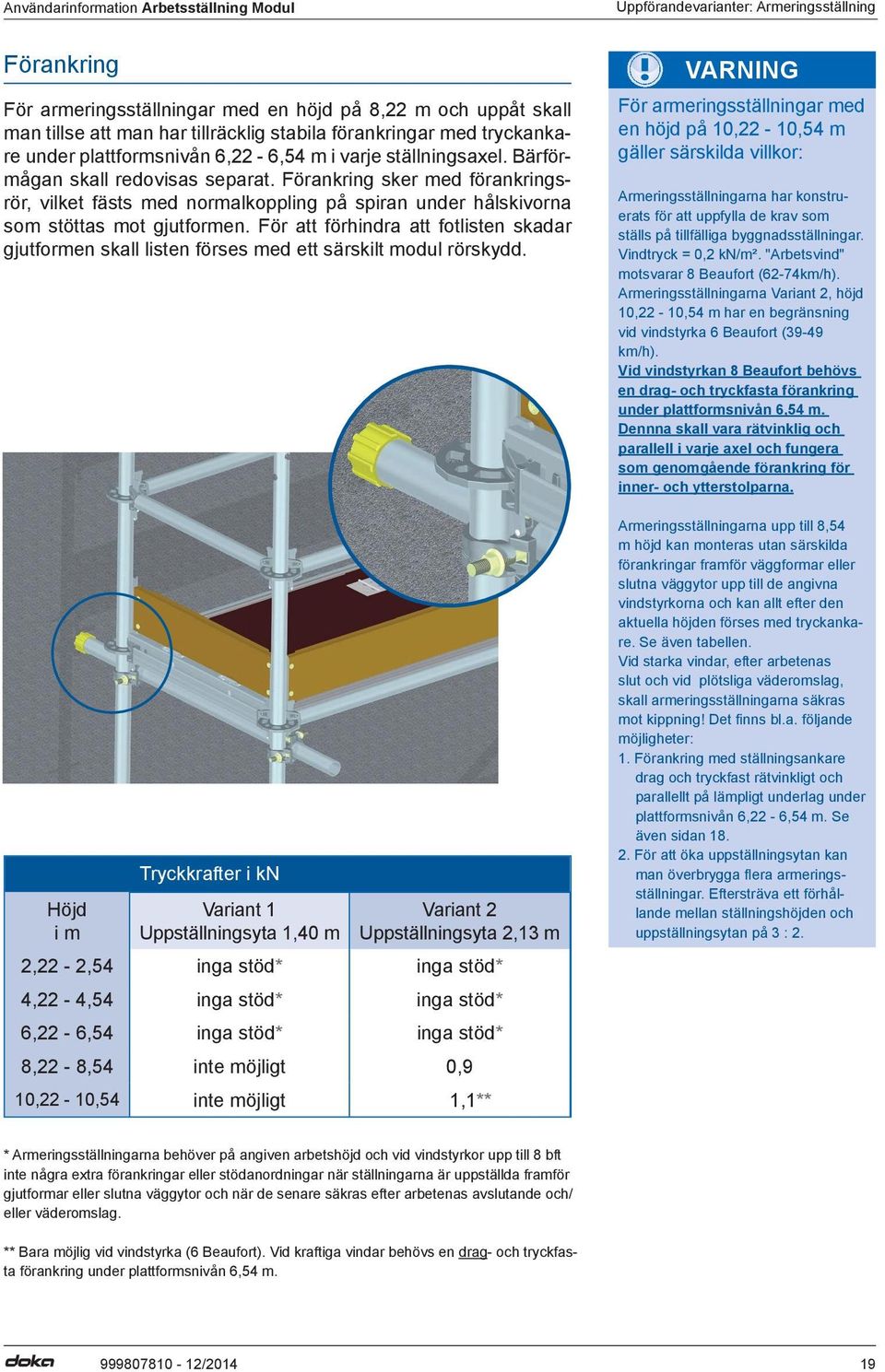

19 Uppförandevarianter: Armeringsställning Förankring För armeringsställningar med en höjd på 8,22 m och uppåt skall man tillse att man har tillräcklig stabila förankringar med tryckankare under plattformsnivån 6,22-6,54 m i varje ställningsaxel. Bärförmågan skall redovisas separat. Förankring sker med förankringsrör, vilket fästs med normalkoppling på spiran under hålskivorna som stöttas mot gjutformen. För att förhindra att fotlisten skadar gjutformen skall listen förses med ett särskilt modul rörskydd. Höjd i m Tryckkrafter i kn Variant 1 Uppställningsyta 1,40 m Variant 2 Uppställningsyta 2,13 m 2,22-2,54 inga stöd* inga stöd* 4,22-4,54 inga stöd* inga stöd* 6,22-6,54 inga stöd* inga stöd* 8,22-8,54 inte möjligt 0,9 10,22-10,54 inte möjligt 1,1** VARNING För armeringsställningar med en höjd på 10,22-10,54 m gäller särskilda villkor: Armeringsställningarna har konstruerats för att uppfylla de krav som ställs på tillfälliga byggnadsställningar. Vindtryck = 0,2 kn/m². "Arbetsvind" motsvarar 8 Beaufort (62-74km/h). Armeringsställningarna Variant 2, höjd 10,22-10,54 m har en begränsning vid vindstyrka 6 Beaufort (39-49 km/h). Vid vindstyrkan 8 Beaufort behövs en drag- och tryckfasta förankring under plattformsnivån 6,54 m. Dennna skall vara rätvinklig och parallell i varje axel och fungera som genomgående förankring för inner- och ytterstolparna. Armeringsställningarna upp till 8,54 m höjd kan monteras utan särskilda förankringar framför väggformar eller slutna väggytor upp till de angivna vindstyrkorna och kan allt efter den aktuella höjden förses med tryckankare. Se även tabellen. Vid starka vindar, efter arbetenas slut och vid plötsliga väderomslag, skall armeringsställningarna säkras mot kippning! Det fi nns bl.a. följande möjligheter: 1. Förankring med ställningsankare drag och tryckfast rätvinkligt och parallellt på lämpligt underlag under plattformsnivån 6,22-6,54 m. Se även sidan För att öka uppställningsytan kan man överbrygga fl era armeringsställningar. Eftersträva ett förhållande mellan ställningshöjden och uppställningsytan på 3 : 2. * Armeringsställningarna behöver på angiven arbetshöjd och vid vindstyrkor upp till 8 bft inte några extra förankringar eller stödanordningar när ställningarna är uppställda framför gjutformar eller slutna väggytor och när de senare säkras efter arbetenas avslutande och/ eller väderomslag. ** Bara möjlig vid vindstyrka (6 Beaufort). Vid kraftiga vindar behövs en drag- och tryckfasta förankring under plattformsnivån 6,54 m. 19

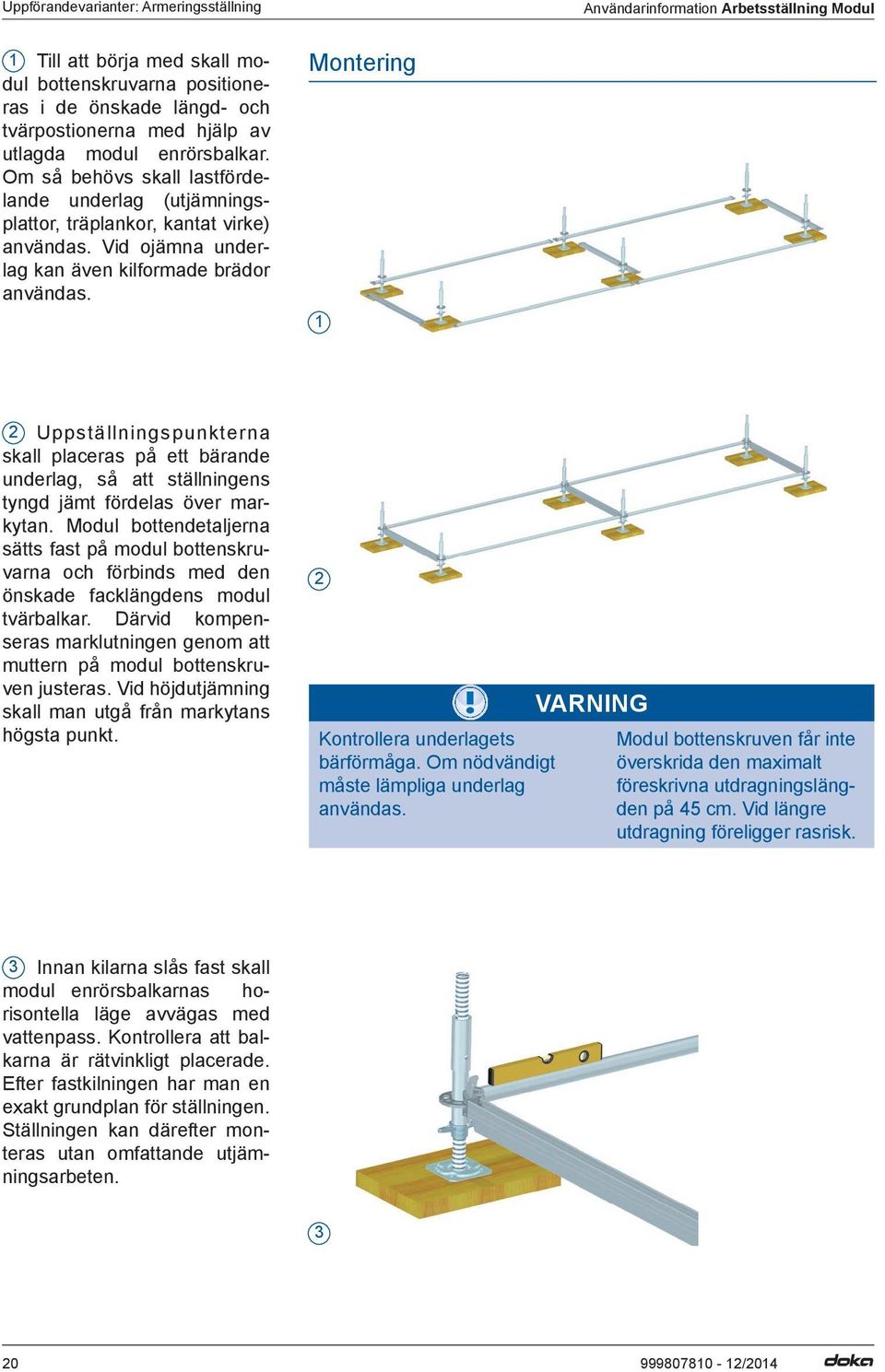

20 Uppförandevarianter: Armeringsställning 1 Till att börja med skall modul bottenskruvarna positioneras i de önskade längd- och tvärpostionerna med hjälp av utlagda modul enrörsbalkar. Om så behövs skall lastfördelande underlag (utjämningsplattor, träplankor, kantat virke) användas. Vid ojämna underlag kan även kilformade brädor användas. Montering 1 2 Uppställningspunkterna skall placeras på ett bärande underlag, så att ställningens tyngd jämt fördelas över markytan. Modul bottendetaljerna sätts fast på modul bottenskruvarna och förbinds med den önskade facklängdens modul tvärbalkar. Därvid kompenseras marklutningen genom att muttern på modul bottenskruven justeras. Vid höjdutjämning skall man utgå från markytans högsta punkt. 2 Kontrollera underlagets bärförmåga. Om nödvändigt måste lämpliga underlag användas. VARNING Modul bottenskruven får inte överskrida den maximalt föreskrivna utdragningslängden på 45 cm. Vid längre utdragning föreligger rasrisk. 3 Innan kilarna slås fast skall modul enrörsbalkarnas horisontella läge avvägas med vattenpass. Kontrollera att balkarna är rätvinkligt placerade. Efter fastkilningen har man en exakt grundplan för ställningen. Ställningen kan därefter monteras utan omfattande utjämningsarbeten. 3 20

21 Uppförandevarianter: Armeringsställning 4 I modul tvärbalkarna hänger man in modul plattformar, i varje facktvå plattformar. Sedan skjuts de till anslag i riktning mot väggytan. 4 5 Från modul spiranslutning tvärbalk tas byglarna bort och på varje modul tvärbalk monteras en modul standardkoppling. Därefter sätts byglarna tillbaka. 5 6 Därefter monteras modul säkringarna för plan på modul tvärbalkarna. 6 7 Modul spiran 3,00 m placeras på ställningens inre bottendetaljer och kopplas ihop med modul enrörsbalken i längdriktning på 2 m höjd. 7 21

22 Uppförandevarianter: Armeringsställning 8 På samma sätt monteras på 2 m höjd, i en vinkel på 90 till modul enrörsbalkarna, modul tvärbalkarna 0,73 m. 8 9 Därefter sätter man fast modul spiran 3,00 m på modul spiranslutningen för tvärbalk. Därefter kopplas den snabbt ihop med den tidigare monterade modul tvärbalken 0,73 m. Förbindelsen mellan modul spiran och modul spiranslutningen för tvärbalk säkras med skarvhylsor (Staxo 40). VARNING Vid monteringen av skarvhylsorna (Staxo 40) skall man kontrollera att borrhålen i spiran är i plan med spiranslutnings borrhål Nu monteras och förbinds i längdriktning de senast monterade modul spirorna med modul enrörsbalkarna på 2,0 m höjd

23 Uppförandevarianter: Armeringsställning 11 Till att börja med hänger man in en med manhål försedd modul plattform i modul tvärbalken på 2,0 m höjd. Viktigt är att den med manhål försedda modul plattformsutstigningsluckan pekar mot ställningens mitt. I de övriga facken placeras modul plattformar Som nästa steg sätts modul enrörsbalkarna och modul diagonalstagen in i längdriktningen. Modul diagonalstagen till konsol monteras i tvärriktningen. Fotspindelshållaren monteras på innerstolparna. De från modul bottendetaljerna utstående gängande rören säkras extra med modul muttrar till bottenskruvar. 12 VARNING Modul montageskyddsräcket kan bara användas tillsammans med ställningsfacken 2,57 m och 3,07 m. Om man på den överliggande nivån monterar modulfack som är mindre än 2,57 m, skall lämplig PSA användas (personlig fallskyddsutrustning) vid modul montage skyddsräcket samt vid beträdandet av nästa modulfack! Se även informationen på sidan Innan man stiger upp på det första planet skall modul montage skyddsräcket monteras längs med hela ställningssidan som sidoskydd. Ett modul montage skyddsräcke hängs in i hakarna på modul montage stolpen. Därefter monteras modul montage skyddsräcket på ställningens ytterstolpar. 23

24 Uppförandevarianter: Armeringsställning Modul montage stolpen hängs in på utsidan av modul ställningen med den undre gaffeln i hålskivan 1 m under de aktuella trallramarna Efter att montören gått upp på det första planet skall manhålet stängas. Därefter monteras de kvarvarande modul enrörsbalkarna som sidoskydd. Om armeringsställningen inte monteras vid en sluten yta skall personlig fallskyddsutrustning (PSA) användas. Tillse att PSA-fästpunkterna är lätt tillgängliga enligt anvisningarna på sidan 9. Modul montage skyddsräcket får inte användas som anslagspunkter för den personliga skyddsutrustningen. Det gäller också när en Övernivå eller Utvidgning 3,07 m är förbunden med en Utvidgning mindre än 2,07 m. I sådana fall skall alltid personlig skyddsutrustning användas i kombination med modul montage skyddsräcket. Se även användarinformationen på sidan VARNING Följ monteringsinstruktionerna och den angivna ordningsföljden! 15 Modul säkringarna för plan monteras i trallramen på modul tvärbalkarna. 16 Avslutningsvis monteras modul fotlisterna (se sidan 10)

25 Uppförandevarianter: Armeringsställning 17 Om armeringsställningen skall ha en påbyggnad, monteras modul spiran 2,00 m på modul spiran 3,00 m och säkras därefter med skarvhylsor (Staxo 40). Därefter förbinds på 2,0 m höjd den påsatta modul spiran i längd- och tvärriktningen med modul enrörsbalkarna och modul tvärbalkarna Som nästa steg hängs den med manhål försedda modul plattformen in i tvärbalken. Man skall vara noga med att utstigningsluckorna är dubbelsidigt placerde. Vidare hängs de andra modul plattformarna in i de andra facken. Därefter sätts ett diagonalstag fast i planets längdriktning. Det sker på samma sätt som på underliggande plan

26 Uppförandevarianter: Armeringsställning 19 Innan man stiger upp på nästa plan skall ett modul montage skyddsräcke 2,0 m monteras. Från stegen på den med manhål försedda modul plattformen monteras modul enrörsbalken 0,73 m innan man kan beträda plattformen Efter att man gått upp på första planet skall manhålet stängas. Därefter monteras de kvarvarande modul enrörsbalkarna som sidoskydd VARNING Följ monteringsinstruktionerna! Modul säkring för plan monteras i dessa trallramar på modul tvärbalkarna. Slutligen monteras modul fotlisterna (se sidan 10). Om nödvändigt kan modul montage skyddsräcket nu demonteras. Det sker i omvänd ordning till monteringen, men räcket kan också vara kvar under ställningens hela användningstid. När man kommit upp till den föreskrivna förankringshöjden (se sidan 19) skall ställningen väggfästas

27 Uppförandevarianter: Armeringsställning Demontering Nedmontering sker i omvänd ordningsföljd. Lossade och demonterade byggdelar skall omedelbart tas ned till marken. Det är förbjudet att slänga ned komponenter. Modul montage skyddsräckena monteras på nytt på det översta planet. 27

28 Uppförandevarianter: Trapptorn TRAPPTORN Trapptornets yta är 3,07 m x 1,40 m. Trapptornet kan fl yttas med kran. Det används som byggtrapptorn med lastklass 3 enligt EN med 2 kn/m² och motsvarar enligt denna föreskrift för trappor i klass "A". Trapptornen används för upp- respektive nedstigning och har en plattform med metalltrallar på varannan meters höjd. Trapptorn Variant 1: likartat placerad trappa Utstigningssektion Mellanfältssektion Bassektion 28

29 Uppförandevarianter: Trapptorn VARNING Bilden visar den maximala höjden för denna variant enligt typberäkningen. Beakta förankringsanvisningarna på sidan 33. Maximal höjd ,54 m 8,54 m A B 1,40 m 3,07 m 6,54 m 1 Modul trappavsats 2 Modul plattform 3 Modul invändigt skyddsräcke 4 Modul alu trappa 5 Modul utvändigt skyddsräcke 6 Modul skyddsräckshållare 7 Modul hållare för bottenskruv 4,54 m 4 2,54 m 0,54 m A B 29

30 Uppförandevarianter: Trapptorn TRAPPTORN Trapptornets yta är 3,07 m x 1,40 m. Trapptornet kan fl yttas med kran. Det används som byggtrapptorn med lastklass 3 enligt EN med 2 kn/m² och motsvarar enligt denna föreskrift för trappor i klass "A". Variant 2: dubbelsidigt placerade trappa Utstigningsssektion De ömsesidiga trapptornen används för att komma upp till en arbetsnivå, som på de övre planen består av en podest med stålplattform. Mellansektion Mellannivå motstående riktning Bassektion 30

31 Uppförandevarianter: Trapptorn VARNING Bilden visar den maximala höjden för denna variant enligt typberäkningen. Beakta förankringsanvisningarna på sidan 33. Maximal höjd ,54 m 8,54 m A B 1,40 m 3,07 m 6,54 m 1 Modul trappavsats 2 Modul plattform 3 Modul alu trappa 4 Modul invändigt skyddsräcke 5 Modul utvändigt skyddsräcke 6 Modul skyddsräckshållare 7 Modul hållare för bottenskruv 4,54 m 2,54 m 0,54 m A B 31

32 Uppförandevarianter: Trapptorn VARNING Säkra spirornas förbindelser med skarvhylsor (Staxo 40)! Tillse att alla förbindelser säkras! För att säkra bottenskruven skall modul hållaren för bottenskruven monteras! Kranlyft Lyftremmarna skall fästas vid modul spirorna, så som visas på bilden. Kontrollera att de fästs direkt under hålskivan på den övre plattformen. Använd tillräckligt långa lyftremmar med en lutningsvinkel som är mindre än 60. Använd vid behov en extra kättingsling. Använd lyftremmarna och kättsling! F bärförmåga Egenlaster i kg vid en ställningsbredd på 1,40 m/max. bärförmåga F i kn per bottenskruv Trappa, likartat placerade Trappa, dubbelsidig Höjd i m 3,07 m 3,07 m 2,22-2, / 2,8 280 / 3,5 4,22-4, / 5,4 564 / 5,2 6,22-6, / 8,0 758 / 6,7 8,22-8, / 10,5 952 / 8,0 10,22-10, / 11, / 9,5 32

33 Uppförandevarianter: Trapptorn Förankring Trapptornen skall enligt nedanstående uppgifter förankras dragoch tryckfast. Det görs med ställningsrör och de på underlaget placerade förankringselementen. Det är byggherren som skall visa att underlaget uppfyller de ställda kraven. VARNING Ankarkrafter per ankarpunkt: parallellt till vägg: 1,8 kn rätvinkligt till vägg: 2,4 kn Trapptornsförankring Höjd i m Förankring under plattformsnivån 4,22-4,54 4,22-4,54 m 6,22-6,54 4,22-4,54 m 8,22-8,54 4,22-4,54 m och 8,22-8,54 m 10,22-10,54 4,22-4,54 m och 10,22-10,54 m 45 cm Koppling KF Koppling KV Trapptornets ankarpunkter vid en höjd på 10,25 m Trapptornets ankarpunkter vid en höjd på 8,25 m Trapptornets ankarpunkter vid en höjd på 4,25 m och 6,25 m A B C A Stålrör 48,3 x 3,2 mm, längd cirka 3,50 m, korsade med kopplingar KV på tvärrören (stödrör) i anslutning till fasaden och med kopplingar KF på vertikalspirorna B Vardera två tvärrör (ankarrör) av stålrör 48,3 x 3,2 mm per sida, längd cirka 2,00 m: Fästes med vardera två stycken kopplingar KF på vertikalspirorna under trallytan: alternativt kan vardera ett stålrör 48,3 x 4,05 mm användas på vardera sidan C Längsgående rör 48,3 x 3,2 mm: längd cirka 3,50 m: väggförankringen sker med koppling KF på de med DOKA-element i väggen fastsatta längsgående rören 33

34 Uppförandevarianter: Trapptorn 1 Till att börja med placeras de dubbelsidiga trapp-bottenskruvarna i de önskade längd- och tvärpositionerna med hjälp av de utlagda modul enrörsbalkarna. Om så behövs skall lastfördelande underlag användas (utjämningsplattor, träplankor, kantat virke). Vid lutande markförhållanden måste man använda utjämningsplankor. Montering av dubbelsidigt placerade trappor 1 2 Uppställningspunkterna skall vara placerade på bärande underlag, så att ställningens vikt fördelas över hela markytan. På modul bottenskruvarna placeras modul bottendetaljerna och förbinds med modul enrörsbalkarna och modul tvärbalkarna i önskad facklängd. Därvid skall marklutningen utjämnas genom justering av bottenskruvarna. Utgå från den högst belägna markpunkten. 2 VARNING Modul bottenskruvarna får inte vara längre än den maximalt föreskrivna utdragningslängden på 32 cm, annars finns risk för att ställningen rasar. 3 Innan kilarna slås fast skall modul enrörsbalkarnas horisontella läge avvägas med vattenpass. Kontrollera att balkarna är rätvinkligt placerade. Efter kilningen har man den exakta grundplanen för ställningen. Ställningen kan därefter monteras utan omfattande utjämningsarbeten. 34

35 Uppförandevarianter: Trapptorn Modul spiran 3,00 m sätts fast på modul bottendetaljerna och förbinds med modul enrörsbalken och modul tvärbalkarna i längd- och tvärriktningen på 2,0 m höjd. Tillse att modul tvärbalken och modul enrörsbalken 1,40 m är dubbelsidigt placerade. Om trapptornet skall lyftas med kran måste samtliga fyra bottenskruvshållare monteras på modul spirorna Modul enrörsbalk 2 Modul tvärbalk 5 Till att börja med monteras den första modul alu trappan och därefter, som bilden visar, sätts modul diagonalstagen in. Från de övre stegen på alu-trapploppet monteras modul enrörsbalkar 1,40 m som sidoskydd. På modul tvärbalken, som finns på modul alu trappans, understa trappavsats monteras en modul säkring för plan. 5 35

36 Uppförandevarianter: Trapptorn 6 Efter att modul skyddsräckshållarna monterats på modul spirorna i modul alu trappans nederdel sätter man fast det utvändiga skyddsräcket. Innan man stiger upp på nästa plan sätts de längsgående enrörsbalkarna fast på modul montageplanet (en modul plattform 1,40 m med inhängning för förankringsrör) mitt emot den övre trappavsatsen. VARNING Använd ett modul montageskyddsräcke för de fortsatta monteringsarbetena. Om så behövs är en kombination med den personliga fallskyddsskyddsutrustningen (PSA se sidan 9) nödvändig. 7 Två modul plattformar 32/307 cm placeras på modul montageplanet och hängs in på andra sidan i den fria modul tvärbalken, vid sidan av den övre trapplattformen. Trapptornets inner- och yttersidor säkras i längdriktningen med modul montageskyddsräcken. De två spirorna ovanför den övre trapplattformen förbinds på 2,0 m höjd med en modul enrörsbalk eller tvärbalk (allt efter trapptornets planerade höjd). Denna balk fungerar som anslagspunkt för de resterande arbetena. Härifrån måste man arbeta med personlig skyddsutrustning (PSA) och fallskydd (HSG). För användandet av PSA se även sidan 9. Det är inte tillåtet att använda modul montageskyddsräcket som anslagspunkt för PSA. 6 PSA OCH HSG Skyddsräckshållare Anslagspunkt PSA för fortsatta arbeten 7 36

37 Uppförandevarianter: Trapptorn Om så är nödvändigt och om det inte är möjligt att fl ytta anslagspunkterna till säkra områden skall man förutom HSG använda lämpliga hjälpmedel (t.ex. Y-remmar)! Till att börja med fästs ställningshakar för HDG i axelhöjd på modultvärbalkarna. Det kan göras vid övergången mellan modul tvärbalkens U-profi l och anslutningsdetaljen. VARNING När man nått den önskade ankarhöjden (se sidan 33) måste trapptornet omedelbart säkras och förankras! 8 8 Utgående från modul plattformen och modul montageplanet monteras inledningsvis modul enrörsbalkarna 3,07 m och 1,40 m som kringgående skyddsräcke i hålskivorna en meter över plattformsnivån och därefter sätter man på modul spiran 2,00 m och säkrar med skarvhylsor (Staxo 40). Balkarna förbinds på nytt i längd och tvärriktningen med modul enrörsbalkarna respektive modul tvärbalkarna på 2,0 m höjd. Allt efter trapptornets slutgiltiga höjd måste man beakta den ömsesidig placeringen av modul enrörsbalkarna respektive modul tvärbalkarna. 9 9 Efter att modul diagonalstagen byggts in och det invändiga räcket på modul alu trappan monterats, tas de tidigare som moteringshjälpmedel använda modul plattformarna bort och läggs på montageplattformen och trappavsatsen innan monteringen av modul alu trappan. 37

38 Uppförandevarianter: Trapptorn Härifrån monteras nästa modul alu trappa. Montören skall i axelhöjd ha PSA- och HSG-anslag i den längsorienterade modul enrörsbalken. Monteringen skall utföras av minst två personer. 10 Efter att nästa modul alu trappa monterats sätter man fast modul montage stolparna ett plan högre upp. Modul montage planen och modul plattformarna lagras tillfälligt på trappavsatsen och modul plattformen innan nästa plan monteras. Tvärbalken 1,40 m, som nu är fullt belagd med trappelement, säkras avslutningsvis med en modul säkring för plan. Innan dessa arbeten utförs måste personalen vara säkrad med PSA- och HSG-anslag. Innan arbetena utförs skall man tillse att personalen är tillräckligt säkrad med lämplig skyddsutrustning på den längsgående modul enrörsbalken Efter monteringen av nästa frontsidiga modul enrörsbalk 1,40 m monteras det utvändiga modul räcket. Om man inte uppnått trapptornets slutgiltiga höjd utförs de efterföljande arbetena på det sätt som tidigare beskrivits

39 Uppförandevarianter: Trapptorn 12 När trapptornets slutgiltiga höjd uppnåtts hängs en trappavsats bestående av modul plattformar in och modul enrörsbalken monteras som sidoskyddsräcke. Fästpunkterna för PSA är till att börja med de längsorienterade modul enrörsbalkarna på plattformshöjden samt när sådana fi nns, sidoskyddets övre modul enrörsbalkar. För en eventuell nödvändig omplacering av fästpunkterna till andra ej säkrade områden, skall komplementärt till HSG ett ytterligare anslagsmedel användas (t.ex. Y-rep) Efter påbyggnaden av det invändiga skyddsräcket på den sista modul alu trappan och monteringen av modul trappavsatsen monteras modul säkringen för plan på denna nivå. Modul montageskyddsräcket kan nu demonteras eller det får vara kvar tills dess att trapptornet demonteras

40 Uppförandevarianter: Trapptorn Demontering Nedmonteringen av trapptornen sker i omvänd ordningsföljd. Lossade byggdelar skall omedelbart tas bort och hissas ned till marken. Ställningsmaterial får inte kastas ned från ställningen. Till att börja med skall sidoskyddsräckena på nytt monteras på det översta planet. 40

41 Uppförandevarianter: Trapptorn med sektionsvis montering Trapptorn med sektionsvis montering Parallellt placerat trapplopp Utstigningssektion TRAPPORN SEKTIONSVIS MONTERING Trapptornen har ytan 3,07m x 1,40 m resp. 2,57 x 1,40 m. Det rör sig om sektionsvist monterade trapptorn med en konstruktionshöjd på max. 65,40 m. De olika sektionerna sätts ihop med kran till ett trapptorn. Används som byggtrapptorn, belastningsklasse 3 enligt EN med 2 kn/m² och uppfyller enligt denna standard trapplopp, Klass A. Monteringen kan ske parallellt eller som sektionsvisa trapplopp. Mellansektion, motsatt riktning Mellansektion Bild inbyggd modul-upphängningselement Bassektion 41

42 Uppförandevarianter: Trapptorn med sektionsvis montering VARNING De olika sektionerna som placerats på varandra kopplas fortlöpande och etagevis ihop med alla 4 spirornas vertikala övergångar med modul- upphängningselement (se fi g. s.41). TIPS: Anslutningen av modul-upphängningselement sker över och på den första anslutningssskivan under modul-bottendetalj. Parallellt placerade trapplopp Utstigningssektion Mellansektion Mellansektion Bassektion 42

43 Uppförandevarianter: Trapptorn med sektionsvis montering Allmänna anvisningar Fästpunkterna för lyftremmarna vid lyftning med kran framgår av beskrivningen på sida 32 i denna manual. Använd styrrem. Maximalt 5 sektioner, som är sammankopplade med modul upphängningselement kan lyftas samtidigt. Utförande förankring Förankringen av trapptornet (parallellt och ömsesidigt placerade trapplopp) sker på förankringsnivån (se sidorna 44-47) med ett trekantsankare och ett genomgående väggfäste ( se bild 1), undantagna är trapptorn med en höjd upp till 4,40 m. Här monteras bara genomgående väggfästen, (se bild 2). Det genomgående väggfästena monteras utvändigt med 2 modul kilkopplingar med huvud på trapptornssektionens övre anslutningsskivor. Röret på fästankaret sätts fast med vridkoppling så nära som möjligt till det utanpåliggande vertikala uppställningsröret vid det genomgående väggfästet (se bild 5). På väggsidan fästs fästankaret också med vridkoppling på modul-horisontalregel och på ställningsröret som fi nns parallellt med väggsidan (se bild 3 och 4). Vid montering av enstaka sektioner på marken förmonteras hela förankringen, så att man efter att de olika sektionerna satts på plats bara behöver justera och dra åt väggsidans förankringselement VARNING Uppbygnad i princip med den längre trapptornssidan parallellt till bygnaden, avstånd på max. 30 cm Trapptornet får inte byggas in Spindlarnas utdragningslängd max. 15 cm Tillse att det fi nns tillräckligt med sidoskydd för trappöppningarna VARNING När förankringen monteres skall man tillse att fästankaret på den färdiga sektionen (oavsett om trapploppen är parallellt eller ömsesidigt placerade) alltid monteras på motsatt sida av den övre trappavsatsen 0,16 m ca. 0,85 m 0,16 m 0,16 m Bild. 1 Förankring med fästankare Bild 3 0,16 m 0,16 m Bild. 2 Förankring utan fästankare (bara på trapptorn upp till 4,40 m) Bild Modul anslutningsrör 48 mm 2,00 m Modul kilkoppling med huvud 48 mm styv Ställningsrör av stål ca. 2,20 m Ø 48,4 x 3,2 mm 4 Koppling SW 22 5 Ställningsrör av stål ca. 4,00 m Ø 48,3 x 3,2 mm 6 Förankringselement Bild 5 43

44 Uppförandevarianter: Trapptorn med sektionsvis montering VARNING Om så är nödvändigt kan förankringarna för de olika sektionerna komplett monteras på golvet och därefter sättas ned på tornet till den avsedda förankringsnivån. Se översikten på sidorna Förankring och diagonalanordning Vad gäller ankargaller och diagonalplacering är det statisk set inte nödvändigt att skilja mellan parallela och ömsesidiga trapptorn. För trappetorn med en höjd upp till 28,34 m behövs inga diagonaler, undantaget området ovanför uppgången (se översikten). Trapptorn med en höjd på 30,52 m och högre skall ha kringgående diagonaler i det nedre området. Placeringen är indelad i avsatser allt efter monteringshöjden. Placeringen av förankringsgaller och diagonal framgår av denna översikt och är bereonde av trapptorns höjd. Förankring Diagonaler 15,26m 13,08m 10,90m 8,72m 6,54m 4,36m Exakt uppställningshöjd 2,18m 2,20m 4,40m 6,50m 8,70m 10,90m 13,10m 15,30m 17,40m Nominellt mått Trapptornshöjd 44

45 Uppförandevarianter: Trapptorn med sektionsvis montering Egenvikter (max.) för trapptornssektioner 3,07 x 1,40 m Bassektion Trapplopp, parallellt Trapplopp, ömsesidigt 300,7 kg 300,7 kg Mellansektion 354,0 kg 308,2 kg Utstigningssektion 497,8 kg 493,0 kg All vikter inklusive det maximalt nödvändiga antalet diagonaler utan förankring 32,70m 30,52m 28,34m 26,16m 21,80m 19,62m 17,44m 15,26m 13,08m Exakt uppställningshöjd 23,98m 10,90m 8,72m 6,54m 4,36m 2,18m 19,60m 21,80m 24,00m 26,20m 28,30m Nominellt mått 30,50m 32,70m 34,90m Trapptornshöjd 45

46 Uppförandevarianter: Trapptorn med sektionsvis montering Förankring Diagonaler 50,14m 47,96m 45,78m 43,60m 41,42m 39,24m 37,06m 34,88m 32,70m 30,52m 26,16m 23,98m 21,80m 19,62m 17,44m 15,26m 13,08m 10,90m 8,72m 6,54m 4,36m 2,18m 37,10m 39,20m 41,40m 43,60m 45,80m 48,00m 50,10m 52,30m Nominellt mått 46 Trapptornshöjd Exakt uppställningshöjd 28,34m

47 Uppförandevarianter: Trapptorn med sektionsvis montering 65,40m 63,20m 61,04m 58,86m 56,68m 54,50m 52,32m 50,14m 47,96m 45,78m 43,60m 41,42m 39,24m 34,88m 32,70m 30,52m 28,34m Exakt uppställningshöjd 37,06m 26,16m 23,98m 21,80m 19,62m 17,44m 15,26m 13,08m 10,90m 8,72m 6,54m 4,36m 2,18m 54,50m 56,70m 58,90m 61,00m Nominellt mått 63,20m 65,40m Trapptornshöjd 47

48 Uppförandevarianter Egenlast, arbetslast och spiralast I följande tar man utifrån tabeller fram de genomsnittsliga lasterna för spirorna med höjderna 2,18 m till 65,40 m (jämt fördelad arbetslasts) och den maximala lasten för spirorna yttre respektive inre arbetslaser). Arbetslasten fördelar sig vid ogynnsam placering 75% i förhållande till 25 %. Påsättningsmoment Trapplopp, parallelt Arbetslast 2,0 kn/m 2 Löpbredd (mitt på plattform och trappa) Egenlast 3,0m 0,63 m 3,774 kn/plan Fältbredd 3,07 m / parallelt trapplopp Höjd Arbetslast Medeltung Maximal Egenlast Löplängd Totalt 25 % 37.5 % spiralast spiralast m kn m kn kn kn kn kn 2,18 4,04 6,0 7,56 1,89 2,84 2,90 3,84 4,36 7,81 12,0 15,1 3,78 5,67 5,73 7,62 6,54 11,6 18,0 22,7 5,67 8,51 8,57 11,4 8,72 15,4 20,0 25,2 6,30 9,45 10,1 13,3 10,90 19,1 20,0 25,2 6,30 9,45 11,1 14,2 13,08 22,9 20,0 25,2 6,30 9,45 12,0 15,2 15,26 26,7 20,0 25,2 6,30 9,45 13,0 16,1 17,44 30,5 20,0 25,2 6,30 9,45 13,9 17,1 19,62 34,2 20,0 25,2 6,30 9,45 14,9 18,0 21,80 38,0 20,0 25,2 6,30 9,45 15,8 19,0 23,98 41,8 20,0 25,2 6,30 9,45 16,7 19,9 26,16 45,6 20,0 25,2 6,30 9,45 17,7 20,8 28,34 49,3 20,0 25,2 6,30 9,45 18,6 21,8 30,52 53,1 20,0 25,2 6,30 9,45 19,6 22,7 32,70 56,9 20,0 25,2 6,30 9,45 20,5 23,7 34,88 60,6 20,0 25,2 6,30 9,45 21,5 24,6 37,06 64,4 20,0 25,2 6,30 9,45 22,4 25,6 39,24 68,2 20,0 25,2 6,30 9,45 23,3 26,5 41,42 72,0 20,0 25,2 6,30 9,45 24,3 27,4 43,60 75,7 20,0 25,2 6,30 9,45 25,2 28,4 45,78 79,5 20,0 25,2 6,30 9,45 26,2 29,3 47,96 83,3 20,0 25,2 6,30 9,45 27,1 30,3 50,14 87,1 20,0 25,2 6,30 9,45 28,1 31,2 52,32 90,8 20,0 25,2 6,30 9,45 29,0 32,2 54,50 94,6 20,0 25,2 6,30 9,45 30,0 33,1 56,68 98,4 20,0 25,2 6,30 9,45 30,9 34,0 58, ,0 25,2 6,30 9,45 31,8 35,0 61, ,0 25,2 6,30 9,45 32,8 35,9 63, ,0 25,2 6,30 9,45 33,7 36,9 65, ,0 25,2 6,30 9,45 34,7 37,8 Påsättningsmoment Trapplopp, ömsesidigt Arbetslast 2,0 kn/m 2 Löpbredd (trappa) Egenlast 3,0m 0,62 m 3,320 kn/plan Fältbredd 3,07 m / ömsesidigt trapplopp Höjd Arbetslast Medeltung Maximal Egenlast Löplängd Totalt 25 % 37.5 % spiralast spiralast m kn m kn kn kn kn kn 2,18 3,58 6,0 7,44 1,86 2,79 2,76 3,69 4,36 6,90 9,0 11,2 2,79 4,19 4,52 5,91 6,54 10,2 12,0 14,9 3,72 5,58 6,28 8,14 8,72 13,5 15,0 18,6 4,65 6,98 8,04 10,4 10,90 16,9 18,0 22,3 5,58 8,37 9,80 12,6 13,08 20,2 20,0 24,8 6,20 9,30 11,2 14,3 15,26 23,5 20,0 24,8 6,20 9,30 12,1 15,2 17,44 26,8 20,0 24,8 6,20 9,30 12,9 16,0 19,62 30,1 20,0 24,8 6,20 9,30 13,7 16,8 21,80 33,5 20,0 24,8 6,20 9,30 14,6 17,7 23,98 36,8 20,0 24,8 6,20 9,30 15,4 18,5 26,16 40,1 20,0 24,8 6,20 9,30 16,2 19,3 28,34 43,4 20,0 24,8 6,20 9,30 17,1 20,2 30,52 46,7 20,0 24,8 6,20 9,30 17,9 21,0 32,70 50,1 20,0 24,8 6,20 9,30 18,7 21,8 34,88 53,4 20,0 24,8 6,20 9,30 19,5 22,6 37,06 56,7 20,0 24,8 6,20 9,30 20,4 23,5 39,24 60,0 20,0 24,8 6,20 9,30 21,2 24,3 41,42 63,3 20,0 24,8 6,20 9,30 22,0 25,1 43,60 66,7 20,0 24,8 6,20 9,30 22,9 26,0 45,78 70,0 20,0 24,8 6,20 9,30 23,7 26,8 47,96 73,3 20,0 24,8 6,20 9,30 24,5 27,6 50,14 76,6 20,0 24,8 6,20 9,30 25,4 28,5 52,32 79,9 20,0 24,8 6,20 9,30 26,2 29,3 54,50 83,3 20,0 24,8 6,20 9,30 27,0 30,1 56,68 86,6 20,0 24,8 6,20 9,30 27,8 30,9 58,86 89,9 20,0 24,8 6,20 9,30 28,7 31,8 61,04 93,2 20,0 24,8 6,20 9,30 29,5 32,6 63,22 96,5 20,0 24,8 6,20 9,30 30,3 33,4 65,40 99,9 20,0 24,8 6,20 9,30 31,2 34,3 48
