EN IM - sv (10) TYPKONTROLL : SS - EN 1004 SP Typkontrollintryg nr

Transkript

1 BRUKSANVISNING STÄLLNINGAR Maj 2010 EN IM - sv (10) TYPKONTROLL : SS - EN 1004 SP Typkontrollintryg T ställning ställning visst utan trepunkt stödben HOPFÄLLBARA STÄLLNINGAR och RULLSTÄLLNINGAR MED och utan INVÄDIGA TRAPPOR

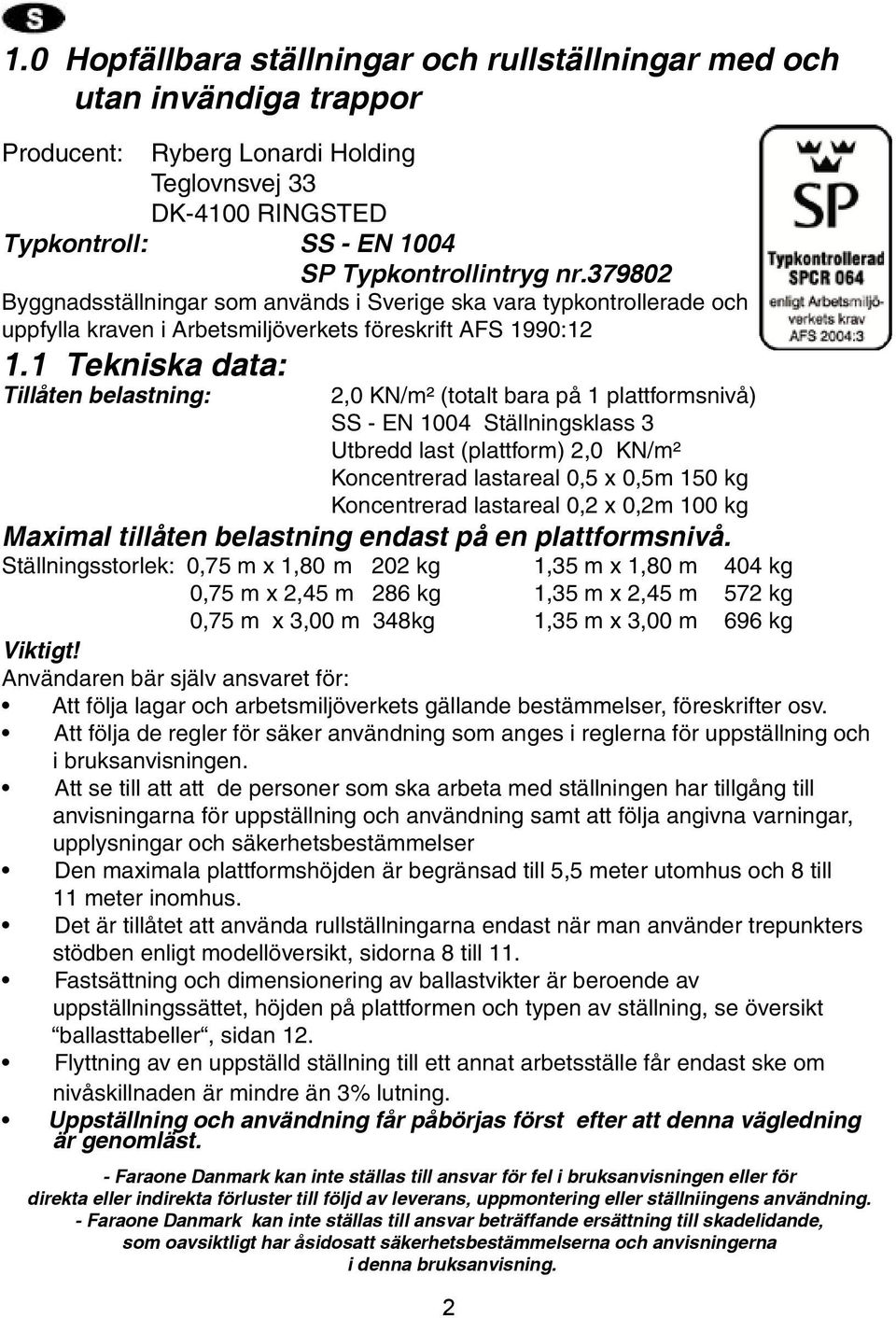

2 1.0 Hopfällbara ställningar och rullställningar med och utan invändiga trappor Producent: Ryberg Lonardi Holding Teglovnsvej 33 DK-4100 RINGSTED Typkontroll: SS - EN 1004 SP Typkontrollintryg Byggnadsställningar som används i Sverige ska vara typkontrollerade och uppfylla kraven i Arbetsmiljöverkets föreskrift AFS 1990: Tekniska data: Tillåten belastning: 2,0 KN/m² (totalt bara på 1 plattformsnivå) SS - EN 1004 Ställningsklass 3 Utbredd last (plattform) 2,0 KN/m² Koncentrerad lastareal 0,5 x 0,5m 15 Koncentrerad lastareal 0,2 x 0,2m 10 Maximal tillåten belastning endast på en plattformsnivå. Ställningsstorlek: 0,75 m x 1,80 m 202 kg 1,35 m x 1,80 m 404 kg 0,75 m x 2,45 m 286 kg 1,35 m x 2,45 m 572 kg 0,75 m x 3,00 m 348kg 1,35 m x 3,00 m 696 kg Viktigt! Användaren bär själv ansvaret för: Att följa lagar och arbetsmiljöverkets gällande bestämmelser, föreskrifter osv. Att följa de regler för säker användning som anges i reglerna för uppställning och i bruksanvisningen. Att se till att att de personer som ska arbeta med ställningen har tillgång till anvisningarna för uppställning och användning samt att följa angivna varningar, upplysningar och säkerhetsbestämmelser Den maximala plattformshöjden är begränsad till 5,5 meter utomhus och 8 till 11 meter inomhus. Det är tillåtet att använda rullställningarna endast när man använder trepunkters stödben enligt modellöversikt, sidorna 8 till 11. Fastsättning och dimensionering av ballastvikter är beroende av uppställningssättet, höjden på plattformen och typen av ställning, se översikt ballasttabeller, sidan 12. Flyttning av en uppställd ställning till ett annat arbetsställe får endast ske om nivåskillnaden är mindre än 3% lutning. Uppställning och användning får påbörjas först efter att denna vägledning är genomläst. - Faraone Danmark kan inte ställas till ansvar för fel i bruksanvisningen eller för direkta eller indirekta förluster till följd av leverans, uppmontering eller ställniingens användning. - Faraone Danmark kan inte ställas till ansvar beträffande ersättning till skadelidande, som oavsiktligt har åsidosatt säkerhetsbestämmelserna och anvisningerna i denna bruksanvisning. 2

3 Innehållsförteckning Kap. Beteckning I sideordning Sida 1.0 Hopfällbara ställningar och rullställningar med och utan invändiga trappor Tekniska data, viktigt, information till användare... 1 Innehållsförteckning Säkerhetsbestämmelser punkter 1 til Underhåll och förvaring Besiktning och kontroll av ställningens komponenter Förvaring och transport Rengöring - underhåll Ställningens komponenter, montering och sammanfogning Tabell komponenter med fig. beteckning och ordernummer Ställningens tillvekarskylt med ordernummer Dellista: Rullställning bredd 0,75 x 1,80, 2,45, 3,00 m Dellista: Rullställning bredd 1,35 x 1,80, 2,45, 3,00 m Modell - typöversikt bredd 0,75 x 1,80, 2,45, 3,00 m Modell - typöversikt bredd 1,35 x 1,80, 2,45, 3,00 m Översikt för ballastvikter ställningsbredd 0,75 m Översikt för ballastvikter ställningsbredd 1,35 m Dellista ställning m. invändiga trappor bredd 1,35 x 2,45 m Modell - typöversikt ställning invändiga trappor höjd 2,25, 4,21 m Modell - typöversikt ställning invändiga trappor höjd 6,17, 8,13 m Modell - typöversikt ställning invändiga trappor höjd 10,09 m Modell - typöversikt hopfälbara ställningar bredd 0,75 m Modell - typöversikt hopfälbara ställningar bredd 1,35 m Modell - typöversikt Rullstallningar bredd 0,75-1,35 m Piktogram och vägledning för använding av ställning Beeaufort vindskala Information och vägledning för montering Montering grunden Montering av ställningen - Hjörneforstärkning RINF Montering av ställningen punkt Montering av ställningen punkt Bilder fig. 5 till 9 montering av ställningen Montering av ställningen punkt Montering av ställningen punkt Nedmontering av ställningen Ballastvikter antal och placering Allmänt Tips och vägledning för användning av ställningar

4 2.0 Säkerhetsbestämmelser 1 För stabilitet, uppställning och användning av de typer av ställningar som anges i denna vägledning gäller nedanstående regler, som motsvarar SS-EN 1004 för mobila arbetsplattformar. 2 Rullställningarna får ställas upp och användas endast av personer, som har blivit informerade om och är förtrogna med denna vägledning för uppställning och användning. 3 Endast oskadade originaldelar och felfria delar som hör till dessa typgodkända ställningar får användas. 4 Det är endast tillåtet att placera rullställningen lodrätt på ett bärkraftigt underlag. Om så inte är fallet ska man använda underlag som fördelar belastningen. 5 Innan ställningen används ska man kontrollera att samtliga delar är korrekt fastsatta och monterade i enlighet med avsnitt 4.0, sida För att garantera placeringens stabilitet ska man använda ballastvikter, väggavståndshållare och murankare som framgår av denna anvisning för uppställning och användning. Väggförankring kan ej erstätta stödben och ballastvikter. 7 Stödben behöver användes vid alla höjder över 2,0 m för smal ställning 0,75 m, för ställningsbredd, 1,35 m gäller 2,35 m höjder. 8 Ställningsramarna är försedda med ingångar för spindlar med 200 mm hjul. För att säkra och låsa hjulspindlarna ska hjullåsen användas. 9 Alla styrhjul ska låsas genom att man trycker ner bromspedalen. Bromspedalen får lossas endast när ställningen ska flyttas. 10 När man använder trepunkters stödben ska man följa modellöversikten. 11 Ställningsramarna sätts på och säkras med hjälp av fjädrande lås. Räckenas ramar utgör ställningens översta avslutning. Dessa ramar säkrar man också med hjälp av fjäderlås. Modellöversikten i denna anvisning för uppställning och användning visar för varje ställningshöjd hur diagonalstöttor samt ramar och plattforma ska sättas fast. 12 Säkring av räcken, diagonal- och horisontalstöttor, sker med självlåsande snäpplås, stöttorna ska alltid monteras med öppningen nedåt. Montering av räcken ska alltid ske från insidan, låsöppning utåt. För att öppna snäpplåsen, tryck och håll låshaken. 13 Alla ställningar med plattformshöjder över 2,00 m får endast användas med fotlister, räckessramar och räcken. 14 Vid uppställning av ställningen mot en vägg kan väggförankring ej erstätta stödben och ballastvikter. 15 Till uppställning och nedtagning av ställningen används trapp-plattform för varannan meter. I uppställt läge får det maximala avståndet mellan två trapp-plattformar vara 2,5 m. 16 All upp- och nedstigning till plattformen ska ske invändigt. Håll luckor stängda efter passage. 17 Belastningen av plattformen ska vara jämnt fördelad och får uppgå till max 2,0 KN/², och endast på et ställningsplan. 18 Det är inte tillåtet att med hjälp av plankor använda ställningen som gångbro till byggnader. 19 Det är inte tillåtet att springa eller hoppa på ställningen. 20 Det är inte tillåtet att framkalla horisontella krafter på ställningen t.ex. vid arbete på angränsande konstruktion, det kan få ställningen att välta. 4

5 2.0 Säkerhetsbestämmelser 21 Det är inte tillåtet att använda hissanordningar på ställningen. 22 Det är inte tillåtet att öka plattformshöjden genom att använda lådor, stegar eller liknande arrangemang. 23 Det är inte tillåtet att ta spjärn mot ställningens sida under arbetet. 24 Det är förbjudet att flytta / lyfta ställningen med hjälp av fordon, liftar, gaffeltruckar eller liknande. 25 Flyttning av ställningen får endast utföras av personer. Detta ska ske i jämnt och lugnt tempo. Under flyttningen får inte personer, material eller verktyg befinna sig på plattformen. Flyttning av ställningen ska utföras i längd- eller diagonalriktningen på en fast, jämn och plan yta utan hinder. Max. 3% lutning. 26 Maximal vindhastighet för at flytta ställningen er Max. vindhastighet 6m/sek. 27 Om ställningen är placerad utomhus eller i öppna byggnader, ska arbeta stoppes och ställningen, om vindstyrkan överstiger 6 m/s, köras i lä eller förses med förankringar eller på annat sätt skyddas mot att välta. Detta gäller också om det blåser upp till storm, samt vid arbetsdagens slut. Liksom tilläggslaster från vind pga. tuneleffekter, ej intäckta byggnader och byggnaders hörn. 28 Avståndet mellan en vägg eller motsvarande och innerkanten av ett ställningslag skall vara så litet som möjligt - Max. 0,3 m med hänsyn till risken för nedstörtning och olämplig arbetsbelastning. 29 Som ytterligare säkerhetsinstruktion ska nedanstående ritningar och beskrivningar på sidan 15 avsnitt 3.7 till 5.1 följas. 30 Vid arbeta i närheten av starkströmsluftledningar ska säkerhetsavstånd upprätthållas. Viktigt! Följ Arbetsmiljöverket föreskrifter. Om du tvekar, fråga elbolaget. 31 Ställningar som är placerade där det finns risk för påkörning ska säkras med avskärmning och eventuellt köranvisningar. 32 Kontrollera att byggnadsställningen är stabil före varje användning och att alla delar är rätt placerade i förhållande till uppgifter i denna bruksanvisning. Förband, stag, förankringar och liknande får inte ändras eller tas bort utan särskilt medgivande av byggarbetsmiljösamordnare för utförandeskedet (Bas-U) ellr person med motsvarende ansvar. 33 Faraone Danmark kan inte ställas till ansvar för fel i bruksanvisningen eller för direkta eller indirekta förluster till följd av leverans, demonstration, uppsättning eller användning av ställningen. 33 Faraone Danmark kan inte ställas till ansvar beträffande ersättning till skadelidande som oavsiktligt har åsidosatt säkerhetsbestämmelserna i denna bruk sanvisning. 2.1 Underhåll och förvaring Aluminiumställningen är en produkt, som om den hanteras på rätt sätt är nästan oförgänglig. Med sin låga vikt är ställningen lätt att transportera och kräver minimalt underhåll. 5

6 2.2 Besiktning och kontroll av ställningens komponenter. Gavelramar Undersök om det finns deformationer, sprickor, bucklor och bristningar. Om man konstaterar fel på materialet, får gavelramarna inte användas. Stöttor horisontal - diagonal Undersök om der finns deformationer, sprickor, bucklor och bristningar. Kontrollera des sutom att snäpplåsningarna fungerar - att de låser korrekt. Om man konstaterar fel på materialet, får stöttorna inte användas. Räcken - stödben Undersök om det finns deformationer, sprickor, bucklor och bristningar. Kontrollera dessutom att snäpplåsningarnar fungerar - att de låser korrekt. Om man konstaterar fel på materialet, får stödben och räcken inte användas. Plattform Undersök om det finns deformationer, sprickor, bucklor och bristningar. Kontrollera des sutom att snäpplåsningarna och låsreglar fungerar - att de låser korrekt - att luckan kan gå upp och i, att gångjärnen fungerar. Konstaterar man fel på materialet får plattformen inte användas. Fotlister Undersök om det finns deformationer, sprickor, bucklor och bristningar. Om man konsta terar fel på materialet får fotlisterna inte användas. Hjul - spindlar Kontrollera att hjulen inte har några skador, att de kan vridas och löpa fritt. Kontrollera att de bromsar och låser fast och säkert. Kontrollera att spindlarna går lätt, inte har några sprickor eller bristningar samt att det inte finns skador på gängningen. Spindlarna Max. 10 cm Udskruvningslängd. Konstateras fel på materialet får hjulen/spindlarna inte användas. 2.3 Förvaring och transport 1 Ställningen ska förvaras på ett sådant sätt att den inte utsätts för risk att bli skadad och att den är skyddad mot väder och vind. Förvaring sker bäst liggande. 2 Transport till och från respektive arbetsplatser och förvaringsställen ska ske på ett sådant sätt att ställningar är säkerställda mot att glida och stöta emot varandra samt mot att falla ned. Under avlastning får ställningen inte kastas eller vräkas ned från fordonet. 2.4 Rengöring - smörjning 1 Rengöring av ställningen kan utföras med vanliga rengöringsmedel. Målning avlägsnas bäst med terpentin eller färgupplösningsmedel. 2 Smörjning av hjulens lager och spindlar utförs med normal tunn smörjolja. OBS! Följ gällande miljöbestämmelser. 6

7 3.0 Ställningens komponenter - montering och sammanfogning 7

8 3.0 Ställningens komponenter Nr. Artikel benämning Vikt kg Order- 01 Gavel ramar 1 m - 0,75 m bred 4,9 F Gavel ramar 1 m - 1,35 m bred 7,9 F Gavel ramar 2 m - 0,75 m bred 6,9 F Gavel ramar 2 m - 1,35 m bred 3,7 F Gavel ramar 1 m - 1,35 m bred med genomgang 8,0 FA Räcke ram 1 m - 0,75 m bred 2,3 T75 07 Räcke ram 1 m - 1,35 m bred 3,1 T Räcke, långsida 1,80 m 3,7 P Räcke, långsida 2,45 m 4,3 P Räcke, långsida 3,00 m 4,9 P Plattform m. lem 1,80 m 14,9 RB Plattform m. lem 2,45 m (12.1) med dubbel lem 20,4 RB Styrhjul 125 mm med låsar 2,5 R Plattform m. lem 3,00 m 25,0 RB Plattform utan lem 1,80 m 14,4 R Plattform utan lem 2,45 m 21,4 R Plattform utan lem 3,00 m 25,7 R Fotlist, kort gavel 0,75 m 1,6 TF75 19 Fotlist, kort gavel 1,35 m 1,35 TF Fotlist, långsida 1,80 m 4,0 TF Fotlist, långsida 2,45 m 5,3 TF Fotlist, långsida 3,00 m 7,1 TF Trappa 60 2,45 m 22,3 SC Räcke utanför till trappa 60 2,45 m 5,8 CP Räcke Inside till trappa 60 2,45 m 2,6 CP Handlist översta m. böjd 2,4 CP1 27 Diagonalstöd längd 2,13 m 1,8 D Diagonalstöd längd 2,75 m 2,2 D Diagonalstöd längd 3,21 m 2,5 D Horisontalstöd längd 1,81 m 1,7 TR Horisontalstöd längd 2,52 m 2,0 TR Horisontalstöd längd 3,01 m 3,0 TR Trepunkts stödben 4,8 STAB1 34 Styrhjul 200 mm med låsar och spindlar 6,1 R Fotsteg 2,2 GR1 36 Ballast - vikt 15 kg 15, Fotplattor m. höjdjustering 2,8 VR Hjörneförstärkning kun gavlram nedersta med hjul 0,2 RINF Skjutstege med kroke - Påhängningsbar 2-delar stege 7,0 DK2x8P

9 3.0 Ställningens tillverkarskylt påhängsbar 2-delad skutstege order- DK2x8P3650 9

10 3.1 Dellista: Rullställning bredd 0,75 x1,80, 2,45, 3,00 m. Plattformshöjd max. meter Bred 0,75 m 2,25 3,37 4,21 5,33 6,17 7,01 8,13 9,25 10,09 Ut bygg Artikel benämning Order nr: Max. platformshöjd utenomhus 5,5 meter Max. platformshöjd inomhus 8-11 meter Gavel ramar 1,00 m F ) Gavel ramar 2,00 m F ) Räcke 1,00 m T G) Räcke, långsida X tabell G) Plattform u. lem X tabell Plattformm m. lem X tabell Fotlist, kortsida set TF F) Fotlist, långsida set X tabell F) Diagonalstöd X tabell Horisontalstöd X tabell Trepunkts stödben STAB Hjul 200 mm, spindel R Fotsteg ikke standard GP X= ställning dim. 0,75 x 1,80m X= ställning dim. 0,75 x 2,45m X= ställning dim. 0,75 x 3,00m Modul Artikel benämning Oder Artikel benämning Oder Artikel benämning Oder Räcke, långsida P180 Räcke, långsida P245 Räcke, långsida P300 G) Plattform u. lem R180 Plattform u. lem R245 Plattform u. lem R300 Plattformm m. lem RB180 Plattformm m. lem RB245 Plattformm m. lem RB300 Fotlist, långsida set TF180 Fotlist, långsida TF245 Fotlist, långsida TF300 F) Diagonalstöd D180 Diagonalstöd D245 Diagonalstöd D300 1) 2) Horisontalstöd TR180 Horisontalstöd TR245 Horisontalstöd TR300 Användning av scheman: Dessa båda scheman visar vilka standardkomponenter som ingår i varje ställning. Utifrån plattformshöjden i den översta tabellen, finner man de delar, som används till den aktuella ställningen. Avvikelser kan förekomma. Påbyggnad i moduler: G) Räckmodul som innehåller: 2 räcken kortsida, 2 räcken långsida. 1) Modul 1 meter överbyggnad innehåller : 2 ramar, 2 diagonalstöd. 2 ) Modul 2 meter överbyggnad innehåller : 2 ramar, 2 diagonalstöd. F) Modul fotlister innehåller: 2 fotlister kortsida, 2 fotlister långsida. Viktigt! Ställningar med ställningsbredden 0,75 m, Stödben behöver användes vid alla höjder över 2,0 meter, och ballastvikt används enlighet med gällande regler, se tabell 3.5 sidan 13. Räcken och fotlister ska användas från plattformshöjden 2,0 m. Avståndet mellan två plattformar max. 4 m, den första dock max. 4,4 m. 10

11 3.2 Dellista: Rullställning bredd 1,35 x 1,80, 2,45, 3,00 m. Plattformshöjd max. meter Artikel benämning Bred 1,35 m 2,25 3,37 4,21 5,33 6,17 7,01 8,13 9,25 10,09 Ut bygg Order nr: Max. platformshöjd utenomhus 5,5m Max. platformshöjd inomhus 8-11m Gavel ramar 1,00 m F ) Gavel ramar 2,00 m F ) Räcke 1,00 m T G) Räcke, långsida X tabell G) Plattform u. lem X tabell Plattformm m. lem X tabell Fotlist, kortsida set TF F) Fotlist, långsida set X tabell F) Diagonalstöd X tabell Horisontalstöd X tabell Trepunkts stödben STAB Hjul 200 mm, spindel R Fotsteg ikke standard GP Indvändige trappa; Trappar indvändiga SC Räcke till trappa CP Räcke till trappa CP X= ställning dim. 1,35 x 1,80m X= ställning dim. 1,35 x 2,45m X= ställning dim. 1,35 x 3,00m Utbyggnad i moduler: 1) Modul 1 meter överbyggnad innehåller : 2 Ramar, 2 diagonalstöd. 2) Modul 2 meter överbyggnad innehåller : 2 Ramar, 2 diagonalstöd. F) Modul Fotlister innehåller: 2 fotlister kortsida, 2 fotlister långsida. G) Räckmodul innehåller: 2 räcken kortsida, 2 räcken långsida. Viktigt! Till ställningar med ställningsbredden 1,35 m används ballastvikter och stödben i enlighet med gällande regler, se tabell 3.6, sidan 14. Räcken och fotlister ska användas från plattformshöjden 2,0 m. Avståndet mellan två plattformar max. 4 m, det första dock max. 4,4m. Endast ett ställningsplan får belastes. Stödben behöver användes vid alla höjder över 2,35 m för 1,35 m ställningsbredd. Invändiga trappor: Kom ihåg att alltid fästa trappan med den tillhörande stroppen. Vid hopfällbara ställningar ska det placeras en vågrätt stötta på nedersta steget mittemot vikryggen på ställningen. Det ska alltid finnas räcken på båda sidor av trappan. För varannan meter sektion ska alltid 2 diagonalstöttor (P245), monteras motstående som ett kryss med start på steg 2. Använding schema se sida Modul Artikel benämning Oder Artikel benämning Oder Artikel benämning Oder Räcke, långsida P180 Räcke, långsida P245 Räcke, långsida P300 G) Plattform u. lem R180 Plattform u. lem R245 Plattform u. lem R300 Plattformm m. lem RB180 Plattformm m. lem RB245 Plattformm m. lem RB300 Fotlist, långsida set TF180 Fotlist, långsida TF245 Fotlist, långsida TF300 F) Diagonalstöd D180 Diagonalstöd D245 Diagonalstöd D300 1) 2) Horisontalstöd TR180 Horisontalstöd TR245 Horisontalstöd TR300

12 3.3 Modell - typöversikt Max. plattformshöjd Rullställningar dim 0,75 m x 2,45 m og 3,00 m 3.4 Modell - typöversikt Max. plattformshöjd Rullställningar dim 1,35 m x 2,45 m og 3,00 m 12

13 3.5 Översiktstabell för ballastvikter - Rullställningar - Hopfällbara stillningar - Ställningsbredd: 0,75 m Platform dim. Platformshöjd 0,75 x 1,80m 2,25-2,61 3,37-3,59 5,33-5,55 6,17 7,01 8,13 9,25 10,09 0,75 x 2,45m 2,25-2,61 3,37-3,59 5,33-5,55 6,17 7,01 8,13 9,25 10,09 0,75 x 3,00m 2,25-2,61 3,37-3,59 5,33-5,55 6,17 7,01 8,13 9,25 10,09 Inomhus max. 8-11m Längs med Sidoställd 4x15 kg 16x15 kg 20x15 kg 4x15 kg 12x15 kg 16x15 kg 12x15 kg 16x15 kg UPPSTALLING 4x15 kg 16x15 kg 4x15 kg 4x15 kg Ballastvikter pr. st. 15 kg ordernummer 1100 Väggförankring kan ej erstätta stödben och ballastvikter. 13 Utomhus max.5,5 m Länggs med Sidoställd 12x15 kg 4x15 kg 16x15 kg 4x15 kg 4x15 kg 16x15 kg

14 3.6 Översiktstabell för ballastvikter - Rullställningar - Hopfällbara stillningar: 1,35 m Platform dim. Platformshöjd 1,35 x 1,80m 2,25-2,61 3,37-3,59 5,33-5,55 6,17 7,01 8,13 9,25 10,09 1,35 x 2,45m 2,25-2,61 3,37-3,59 5,33-5,55 6,17 7,01 8,13 9,25 10,09 1,35 x 3,00m 2,25-2,61 3,37-3,59 5,33-5,55 6,17 7,01 8,13 9,25 10,09 Inomhus max. 8-11m Längs med Sidoställd 4x15 kg 12x15 kg 16x15 kg 4x15 kg 12x15 kg 16x15 kg 4x15 kg 12x15 kg 12x15 kg UPPSTALLING Ballastvikter pr. st. 15 kg ordernummer 1100 Väggförankring kan ej erstätta stödben och ballastvikter. 14 Utomhus max.5,5 m Länggs med Sidoställd 16x15 kg 16x15 kg 12x15 kg 16x15 kg 12x15 kg 16x15 kg

15 3.7 Dellista: Ställning inv. trappor bredd 1,35 x 2,45 m Plattformshöjd meter 2,25 4,21 6,17 8,13 10,09 02 F Gavel ramar 1,0 m 04 F Gavel ramar 2,0 m FA Gavel ramar 2,0 m genomgang T135 Räcke ram 1,0 m P245 Räcke långsida RB245 Plattform m. dubbel lem R245 Plattform u. lem TF135 Fotlist, kort gavl SC1 245 Trappa inkl. fig CP1 245 Räcke utanför t. trapp CP2 245 Räcke Inside til trappa D245 Diagonalstöd TR245 Horisontalstöd L:2, TAB1 Stödben trepunkt Så används schemat: Schemat visar de standardkomponenter som ingår i respektive rullställning med invändiga trappor. Utifrån plattformshöjden överst i tabellen finner man de delar, som används till den aktuella ställningen. Viktigt! Till ställningar med ställningsbredden 1,35 m används ballastvikter och stödben i enlighet med gällande regler. Se tabell 3.6, sidan 14. Räcken och fotlister ska användas från plattformshöjder över 2,0 m. Avstånd mellan två plattformar max. 4 m, det första dock max. 4,4 m. Med invändiga trappor är endast översta plattformen avsedd som arbetsplattform. Trepunkters stödben ska användas vid plattformshöjder över 2,35 meter. Invändiga trappor: Kom ihåg att alltid fästa trappan med den tillhörande låshaken. Vid hopfällbara ställningar ska en vågrät stötta placeras på nedersta steget motsatt vikryggen. Det ska monteras diagonalstöd i varje sida med början från steg 2. Det ska alltid finnas räcken på trappans in - och utvändiga sidor. För varannan meter sektion ska alltid 2 diagonalstöd (D245), monteras motstående som ett kryss. 15

16 3.8 Modell -T Max. plattformshöjd 2,25 m Rullställningar med invändiga trappor Dim. : Bredd 1,35 m. Längd 2,45 m Plattformshöjd max. meter 2,25 04 F Gavel ramar 2,0 m 1 05 FA Gavel ramar 2,0 m genomgang 1 07 T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida RB245 Plattform m. dubbel lem 1 16 R245 Plattform u. lem 1 19 TF135 Fotlist, kort gavl 2 23 SC1 245 Trappa inkl CP1 245 Räcke til trappa 2 25 CP2 245 Räcke Insid.trapp D245 Diagonalstöd 2 31 TR245 Horisontalstöd 2 Ram modul Modell -T Max. plattformshöjd 4,21 m. Rullställningar med invändiga trappor Dim. : Bredd 1,35 m. Längd 2,45 m Plattformshöjd max. meter 4,21 04 F Gavel ramar 2,0 m 3 05 FA Gavel ramar 2,0 m genomgang 1 07 T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida RB245 Plattform m. dubbel lem 1 16 R245 Plattform u. lem 1 19 TF135 Fotlist, kort gavl 2 23 SC1 245 Trappa inkl. fig CP1 245 Räcke til trappa 4 25 CP2 245 Räcke inside trapp 4 28 D245 Diagonalstöd 4 31 TR245 Horisontalstöd 2 33 STAB1 Stödben trepunkt 4 Ram modul grundmodul Toppmodul Grundmodul 16

17 3.9 Modell - T Max. platftormshöjd 6,17 m. Rullställningar med invändiga trappor och stödben Dim. : Bredd 1,35 m. Längd 2,45 m Plattformshöjd max. meter 6,17 04 F Gavel ramar 2,0 m 5 05 FA Gavel ramar 2,0 m genomgang 1 07 T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida RB245 Plattform m. dubbel lem 1 16 R245 Plattform u. lem 1 19 TF135 Fotlist, kort gavl 2 23 SC1 245 Trappa inkl. fig CP1 245 Räcke til trappa 6 25 CP2 245 Räcke inside trapp 6 28 D245 Diagonalstöd 6 31 TR245 Horisontalstöd 2 33 STAB1 Stödben trepunkt 4 Modell - T Max. platftormshöjd 8,13 m. Plattformshöjd max. meter 8,13 04 F Gavel ramar 2,0 m 7 05 FA Gavel ramar 2,0 m genomgang 1 07 T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida RB245 Plattform m. dubbel lem 1 16 R245 Plattform u. lem 1 19 TF135 Fotlist, kort gavl 2 23 SC1 245 Trappa inkl. fig CP1 245 Räcke til trappa 8 25 CP2 245 Räcke inside trapp 8 28 D245 Diagonalstöd 8 31 TR245 Horisontalstöd 2 33 STAB1 Stödben trepunkt 4 Ram modul Ram modul Grundmodul Topmodul Toppmodul Mellammodul Mellammodul Mellammodul Grundmodul 17

18 3.10 Modell - T Max. platftormshöjd 10,09 m Rullställningar med invändiga trappor och stödben Dim. : Bredd 1,35 m. Längd 2,45 m Ram modul Grundmodul Toppmodul Plattformshöjd max. meter 10,09 04 F Gavel ramar 2,0 m 9 05 FA Gavel ramar 2,0 m genomgang 1 07 T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida RB245 Plattform m. dubbel lem 1 16 R245 Plattform u. lem 1 19 TF135 Fotlist, kort gavl 2 23 SC1 245 Trappa inkl. fig CP1 245 Räcke til trappa CP2 245 Räcke inside trapp D245 Diagonalstöd TR245 Horisontalstöd 2 33 STAB1 Stödben trepunkt 4 Mellammodul Mellammodul Mellammodul 18

19 3.11 Modell - typöversikt Max. plattformshöjd För hopfällbara ställningar dim 0,75 m x 1,80 m, 2,45 m 3.12 Modell - typöversikt Max. plattformshöjd För hopfällbara ställningar dim 1,35 m x 1,80 m, 2,45 m 19

20 3.13 Rullställningar Max. plattformshöjd 2,25 m - 3,37 m Modell Dim. : Bredd 0,75 m. Längd 2,45 m höjd 2,25 m Modell Dim. : Bredd 1,35 m. Längd 2,45 m höjd 3,37 m Order Plattformshöjd max. 2,25 m 03 F75200 Gavel ramar 2,0 m 2 06 T75 Räcke ram 1,0 m 2 09 P245 Räcke långsida 2 12 RB245 Plattform m. lem 1 18 TF75 Fotlist, kort gavl 2 28 D245 Diagonalstöd 2 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkt Stödben 4 Order Plattformshöjd max. 2,25 m 04 F Gavel ramar 2,0 m 2 07 T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida 2 12 RB245 Plattform m. lem 1 19 TF135 Fotlist, kort gavl 2 28 D245 Diagonalstöd 2 31 TR245 Horisontalstöd 2 Order Plattformshöjd max. 3,37 m 03 F75200 Gavel ramar 2,0 m 4 09 P245 Räcke långsida 2 12 RB245 Plattform m. lem 1 18 TF75 Fotlist, kort gavl 2 28 D245 Diagonalstöd 2 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkt Stödben 4 Order Plattformshöjd max. 3,37 m 04 F13200 Gavel ramar 2,0 m 4 09 P245 Räcke långsida 2 12 RB245 Plattform m. lem 1 19 TF135 Fotlist, kort gavl 2 28 D245 Diagonalstöd 2 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkt Stödben 4 20

21 3.13 Rullställningar Max. plattformshöjd 4,21 m - 5,33 m Modell Dim. : Bredd 0,75 m. Längd 2,45 m höjd 4,21 m Modell Dim. : Bredd 1,35 m. Längd 2,45 m höjd 5,33 m Order Plattformshöjd max. 4,21 m 03 F75200 Gavel ramar 2,0 m 4 06 T75 Räcke ram 1,0 m 2 09 P245 Räcke långsida 2 12 RB245 Plattform m. lem 1 18 TF75 Fotlist, kort gavl 2 28 D245 Diagonalstöd 4 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 Order Plattformshöjd max. 4,21 m 04 F Gavel ramar 2,0 m 4 07 T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida 2 12 RB245 Plattform m. lem 1 19 TF135 Fotlist, kort gavl 2 28 D245 Diagonalstöd 4 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 Order Plattformshöjd max. 5,33 m 03 F75200 Gavel ramar 2,0 m 6 09 P245 Räcke långsida 4 12 RB245 Plattform m. lem 2 18 TF75 Fotlist, kort gavl 2 28 D245 Diagonalstöd 6 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 Order Plattformshöjd max. 5,33 m 04 F Gavel ramar 2,0 m 6 09 P245 Räcke långsida 4 12 RB245 Plattform m. lem 2 19 TF135 Fotlist, kort gavl 2 28 D245 Diagonalstöd 6 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 21

22 3.13 Rullställningar Max. plattformshöjd 6,17m Modell Dim. : Bredd 0,75 m. Längd 2,45 m höjd 6,17 m Modell Dim. : Bredd 1,35 m. Längd 2,45 m höjd 6,17 m Order Plattformshöjd max. 6,17 m 03 F75200 Gavel ramar 2,00 m 6 06 T75 Räcke kortsidan 2 09 P245 Räcke långsida 4 12 RB245 Plattform m. lem 2 18 TF75 Fotlist, kort gavl 2 28 D245 Diagonalstöd 6 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 Order Plattformshöjd max. 6,17 m 04 F Gavel ramar 2,00 m 6 07 T135 Räcke kortsidan 2 09 P245 Räcke långsida 4 12 RB245 Plattform m. lem 2 19 TF135 Fotlist, kort gavl 2 28 D245 Diagonalstöd 6 31 TR245 Horisontalstöd 33 STAB1 Trepunkts Stödben

23 3.13 Rullställningar Max. plattformshöjd 8,13 m - 10,09 m Modell Dim. : Bredd 0,75 m. Längd 2,45 m höjd 8,13 m Modell Dim. : Bredd 1,35 m. Längd 2,45 m höjd 10,09 m Order Plattformshöjd max. 8,13m 03 F75200 Gavel ramar 2,0 m 8 06 T75 Räcke kortsidan 2 09 P245 Räcke långsida 4 12 RB245 Plattform m. lem 2 18 TF75 Fotlist, kort gavl 2 28 D245 Diagonalstöd 8 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 Order Plattformshöjd max. 8,13m 04 F Gavel ramar 2,0 m 8 07 T135 Räcke kortsidan 2 09 P245 Räcke långsida 4 12 RB245 Plattform m. lem 2 19 TF135 Fotlist, kort gavl 2 28 D245 Diagonalstöd 8 31 TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 Order Plattformshöjd max. 10,09 m 03 F75200 Gavel ramar 2,0 m T75 Räcke ram 1,0 m 2 09 P245 Räcke långsida 6 12 RB245 Plattform m. lem 3 18 TF75 Fotlist, kort gavl 2 28 D245 Diagonalstöd TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 Order Plattformshöjd max. 10,09 m 04 F Gavel ramar 2,0 m T135 Räcke ram 1,0 m 2 09 P245 Räcke långsida 6 12 RB245 Plattform m. lem 3 19 TF135 Fotlist, kort gavl 2 28 D245 Diagonalstöd TR245 Horisontalstöd 2 33 STAB1 Trepunkts Stödben 4 23

24 4.0 Information, vägledning för anvåndning - montering 1 Hopfällbara ställningar och rullställningar får bara placeras på plant, bärkraftigt underlag. 2 Hopfällbara ställningar och rullställningar får aldrig användas som passage till andra konstruktioner. 3 Uppstigning ska alltid ske invändigt i ställningen. 4 Ställningen får aldrig flyttas med personer eller materiel på plattformen. 5 Montera aldrig hissanordningar eller liknande på ställningen. 6 Undersök ställningen med tanke på skadade eller defekta delar. Använd aldrig skadade och/eller defekta delar. 7 Användes ställningen utomhus eller i öppna byggnader ska arbeta stoppes och ställning förflyttas till ett vindskyddat område eller säkras mot vältning genom lämpliga åtgärder (t.ex. förankring) om vindstyrkan överstiger vindstyrka 4 (enligt Beaufortskalan), vid annalkande storm eller efter arbetspassets slut. Om vindstyrka 4 (7,9 m/s) överskrides, kännetecknas detta ved tunna grenar röra sig. Varning! Om ställningen är placerad utomhus eller i öppna byggnader, ska arbeta stoppes och ställningen, om vindstyrkan överstiger 6 m/s, köras i lä eller förses med förankringar eller på annat sätt skyddas mot att välta. Detta gäller också om det blåser upp till storm, samt vid arbetsdagens slut. Liksom tilläggslaster från vind pga. tuneleffekter, ej intäckta byggnader och byggnaders hörn. En av de saker vi bör vara medvetna om är att vindhastigheten ökar i höjd. Nedkylning som orsakas av vind, kommer temperaturen på 10 grader vara 10 m / sek. temperatur som 0 grader på händer och ansikte. 8 Under användningen ska alla styrhjul låsas med bromsarmen stop

25 4.0 Information och vägledning för montering Beaufort vindskala Beaufort Vindhastighet m/s Benämning Vindhastighet km/h Verkning 0 0-0,2 stilje, bleke 0-1 rök stiger rakt upp 1 0,3-1,5 nästan stilje 1-5 rök stiger inte riktigt rakt upp 2 1,6-3,3 lätt bris 6-11 små blade röra sig 3 3,4-5,4 god bris kvista röra sig, sträckte vimplar 4 5,5-7,9 frisk bris tunna grenar röra sig 5 8,8-10,7 styv bris små lövträd svajar 6 10,8-13,8 hård bris, frisk stora grena röra sig kuling 7 13,9-17,1 styv kuling tröttsamt att gå mod vinden 8 17,2-20,7 hård kuling trädkvistar gå sönder 9 20,8-24,4 halv storm tagsten kan blåsa ner 10 24,5-28,4 storm träd slits upp med rötterna 11 28,5-32,6 svår storm allvarliga skader på landet 12 32,7-40,8 orkan 118 väldsamt destruktiv effekt Ställningen kan placeras antingen fristående eller anliggande. Börja med att lägga fram alla komponenter som ska användas till den aktuella uppställningen. Kom också ihåg eventuella ballastvikter, väggankare och alla nödvändiga verktyg. Kontrollera alltid ställningen med tanke på transportskador, slitage och brister före uppställningen. Använd bara delar som är i gott skick. För uppställning på mjukt underlag (jord/gräs) ska plattor läggas på upp till ett avst ånd av 2 m runt om ställningen med hänsyn till stabiliteten. För uppställning av de olika varianterna ska man vid var fjärde meter (första max. 4,4 m) montera en mellanplattform med lem och tillhörande räcken. Lemöppningar ska alltid vara placerade mitt emot varandra. Med invändiga trappor är endast översta plattformen avsedd som arbetsplattform. Fastgörning och låsning av räcken, horisontal- och diagonalstöttor sker med snäp plås som griper tag rund runt rören. Se alltid till att låsarmen går ut och låser. Stöttor monteras uppifrån och räcken inifrån ut. Demontering av stöttor och räcken - tryck på armen - lyft samtidigt bort från röret. För upp- och nedmontering av ställningen krävs minst två personer. 25

26 4.1 Montering - grunden Underlaget för en ställning skall betryggande kunna ta upp förekommande laster. Glidning och excentrisk lastöverföring mellan ställning och underlag skall förhindras. En ställning skall stabiliseras genom en lämplig kombination av förankring, stöttning, stagning och stabiliserande tyngd. Varning! Se upp med horisontella laster som kan förekomma vid arbete på intilliggande konstrution liksom tilläggslaster från vind pga. tuneleffekter, ej intäckta byggnader och byggnaders hörn. Ballastvikter pr. st. 15 kg Order Väggförankring kan ej erstätta stödben och ballastvikter. 26

27 4.2 Montering av ställningen På förste gavelram skal monteres hjörneforstärkning order RINF-50 Viktigt! Läs principiellt alltid igenom hela beskrivningen för respektive arbetsmoment innan monteringsarbetet påbörjas. Först därefter kan monteringen ske steg för steg. 1. Efter uppackning, kontrollera att alla komponenter finns, saknar delar kontakta din leverantör. 2. Værktøj: Följande verktyg skall användas: Insexnyckel 5 mm fig Installation av order RINF-50 ram förstärkning, kun första ram. a. Starta med installationen av förstärkning pä gavel ram vertikalarör, de två halvskåle 02 och 03 med mellemrofil fig.01 monteres i en avstånd av 60 mm från den horisontella steget se 3.2 och fig.3.6. b. Vär noggrann med att låsa krokar fullständigt och korrekt ingripande, montere 60mm från horisontalplanet stadium monterad mellan profilen mellan de två havls kåle se 02 och 03 sedan monteras unbracobolt 04 och mutter 05 och bult åt runt. två 2-3 spel. c. Nu installeras på samma sätt två halvskålar på horisontella steg, anpassade tillbe hör och en 60 mm avstånd kontrolleras då hårt klämda med insexnyckeln inredning 06. fig.03 fig.05 fig.05 fig.01 fig.02 fig.04 fig.04 fig.06 6 FÖRSTÄRKNING av gavlram hörn, bara första/nedersta ramen, I alt 4 stycker. Hjörneförstärkning RINF-50 består af: 2 stk. mellemprofil (Faraone) fig stk. halvskål L fig stk. halvskål P fig stk. Skruv Ubranco M6x25 fig stk. låsmutter M6 fig stk. Unbrakonögle M5 fig. 06 fig.02 fig Ramförstärkning Ramförstärkning

28 4.2 Montering av ställningen 1 Packa upp alla komponenter och kontrollera att antalet och typerna stämmer med det som framgår av dellistan för den aktuella typen av ställning. Se sidorna 8, 9 rullställningar, 13 rullställning invändiga trappor, 16,17,18. 2 Följ den uppställingsprocedur som framgår nedan. 3 De fyra hörn förstärkningar 42 fig. 2 monteras kun på förste gavelram se sida 27 fig.3.6. De fyra hjulspindlarna, 34, fig. 2, monteras i gavelramarna, låses med fjäderklämmor 34.1, fig Diagonalstöd, 27 fig.2, monteras på gavelramarnas andra och femte steg. Horisontalstöd, 30 fig. 2, monteras på nedersta 1 gavelramsteget. För att stötta under uppställningen kan man ev. sätta in ett stödben 33 fig.2, fotbygel 35 fig.2 monteras (inte standard). 5 Hjulen vrids i ställning och låses, så att de pekar utåt från ställningshörnet i 45 vinkel. 6 Justera höjden på hjulspindlarna Max. 10 cm udskuvningslängd med vattenpass placerat på ställningens ram tills ställningen står vågrätt. VARNING! Riktningsarbetet måste ske med störst noggrannhet, eftersom en ringa avvikelse i marknivå leder till avsevärda vertikala avvikelser på hög höjd. Till hjälp för vidare påbyggnad kan man ev. sätta på en plattform, som lyfts up påt successivt under uppbyggnaden pos.12 fig

29 4.2 Montering av ställningen 7 För rullställningar med invändiga trappor vidare uppbyggnad sätter man på trappa 23 fig. 3 på steg1 och 7 utanför ingångsöppningen. Montera vänster och höger trappräcken 24 fig.3 och spänn fast klämkoppling. 8 Fortsätt den vidare uppbyggnaden på höjden med montering av gavelramarna, 3 fig.4, monteras som pilen och låsklämmorna vrids tills de faller in i sina hål och låser ramarna. 9 Montera därefter två diagonalstöttor på kryss, 27 fig.5, på steg 2 och 6. Kontrollera alltid att låsarmen går ut och låser. Se 28 fig Ställningar med invändiga trappor, höjder från 2,25m Monteras som räcken de två 1m gavelramarna F se typöversikt sidan 14. Plattform med och utan lem 12 fig. 3.1 hakas på de nedersta stegen av 1m gavelramarna. Dra ut låsregeln till låsningsläge. 11 Monteringen av räcken, 8 fig. 8, på de båda långsidorna ska alltid genomföras inifrån och ut. Kontrollera att låsarmen hoppar ut och låser. 12 Montera först fotlist 20 fig. 9 på de båda långsidorna och montera därefter de två korta fotlisterna 18 fig. 9 i låsskårorna på långsidorna. På så sätt blir fotlisterna fastlåsta utan man behöver använda verktyg. 3 Trappa monteras 3.1 Plattform monteras 29

30 4.2 Montering av ställningen 4Gavel ramar monteras 5 Montering av diagonalstöd 6 Låsarm stötta och räcke 8 Räcke montering på långsida 7 Räcke montering kortsidan 9 Fotlister montering 30

31 4.2 Montering av ställningen 13 Ställningar med invändiga trappor, höjder från 4,21m till 10,09m ska alltid användas 1 st. toppmodul och beroende på ställningens höjd ett antal mellan moduler. Till alla typer från 4,21m till 10,09 m ska man alltid använda en modul med räcken. 14 Ställning invändiga trappor. Mellanmodul 2 meter uppställning. 2 meter gavelramar 3 fig.4 monteras som framgår på sidan 26. Därefter monteras trappa 23 fig. 3 på gavelramens steg 1 och steg Sätt fast 2 diagonalstöd 27 fig.5 på räckeramarna som kryss på steg 2 og steg Montera invändiga och utvändiga räcken 24 fig.3 med sina klämkopplingar på gavelramar och på trappa. 17 Ställning invändiga trappor. Toppmodul 2 meter uppställning. Montera 2 meter gavelramar 3 fig.4 som framgår på sidan 26. Montera därefter trappa 23 fig. 3 på gavelram steg 7 på mellanmodulen och i toppen på gavelramen steg 6, med hänsyn till monteringen av plattformarna som ska göras fast på steg Ställning invändigar trappor. Räckemodul 1 meter uppställing. Börja med att montera 1 meter räckeram 6 fig. 8. Montera därefter plattformarna som hakas på gavelramarnas steg 7. Montera räcken på långsidan 8 fig. 8 Montera därefter fotlister 20 fig.9 och 18 fig Stödbensmontering 31

32 4.2 Montering av ställningen 19 Trepunkters stödben, 33 fig.10, ska användas vid alla höjder över 2,35 m för 1,35 m ställningsbredd, för smal ställning 0,75 m gäller 2,0 m höjder. (Se typöversikt). Trepunkters stödben 33 fig. 10 monteras överst ledkoppling på det lodräta ramröret mellan steg 6 och 7. Det vågräta stödet placeras på ramröret så att foten stöder mot underlaget, (se 4.1) uppmontering - grunden sidan 13). När ställningen är färdigmonterad ska fötterna placeras så att de står stadigt på underlaget. Spänn vingmuttrarna efteråt på alla ledkopplingarna. Underlaget för en ställning skall betryggande kunna ta upp förekommande laster. Glidning och excentrisk lastöverföring mellan ställning och underlag skall förhindras. 20 Avståndet mellan en vägg eller motsvarande och innerkanten av ett ställnings lag skall vara så litet som möjligt - Max. 0,3 m med hänsyn till risken för ned störtning och olämplig arbetsbelastning. 21 När ställningen är placerad på sin plats ska man kontrollera med vattenpass att det står vågrätt. Efterjustera annars genom att korrigera höjden max. 10 cm på hjulspindlarna. Kom ihåg att ställa in trepunktsstödbenet efteråt. 22 Innan man inleder arbetet på ställningen ska man kontrollera att låsregeln är i låsningsläge, att alla fjäderlåsen är i låshålen, stöttors och räckens snäpplås är i låsningsläge samt att hjulen är låsta. 23 Varning! Se upp med horisontella laster som kan färekomma vid arbete på intilliggande konstruktion, liksom tilläggslaster från vind pga. tuneleffekter, ej intäckta byggnader och byggnaders hörn. En ställning skall stabiliseras genom en lämplig kombination av förankring, stöttning, stagning och stabiliserande tyngd. Varning! Der må inte forekomme horisontale belastninger på Ställning. 4.3 Nedmontering av ställningen Nedmontering av ställningen sker i omvänd ordningsföljd i förhållande till uppmonteringen. Även här gäller att de plattformar och plankor som läggs ut för att personalen ska kunna genomföra demonteringen ska läggas ut över hela ytan. Under inga omständigheter får delar av ställningen (stag, plattformar o.dyl.) demonteras innan de ovanförliggande delarna har demonterats fullständigt. Se till att den enskilda delarna inte kommer till skada. Därför behövs minst två personer till nedmonteringen. 32

33 5.0 Ballastvikter - antal och placering OBS! Montering och dimensionering av ballastvikter beror på uppmonteringssättet och ställningens plattformshöjd Allmänt För att säkra ställningens stabilitet finns stödben. Dessa måste därutöver förses med ballast beroende på användningsplats (inomhus/utomhus). Korrekt mängd ballast återfinns i dellistorna avsnitt 3.5 och Ta fram det antal vikter som ska användas vid uppmonteringen av ställningen enligt scheman Översiktstabell för ballastvikt i avsnitt 3.5 och 3.6,. 2 Ballastvikterna hakas på horisontalstöttorna på trepunktsstödben som framgår av fig. 11 och fig Ballastvikterna ska fästas på stödbenen (så nära foten som möjligt). 4 Vid sidoställd montering befinner sig den tyngre ballasten på sidan längst bort från väggen. 11 Fristående uppställning 12 Sidoställd uppställning 33

34 6.0 Tips och vägledning för hur man använder ställningar Innan du börjar sätta upp den flyttbara ställningen är det viktigt för din egen och andras säkerhet att du läser instruktionen Kontrollera alla delar för att se om det finns skador och brott. Transportera och montera ställningen på stabilt underlag som ska vara vågrätt, som kan bära vikten och som inte har några hål, lock eller nivåskillnader. När du ska flytta ställningen, plocka bor alla verktyg och allt material innan du börjar flyttningen. Se noga till att det är fri passage på höjden och att inga elledningar i vägen - livsfara! Se också till att det inte finns någraandra hinder på golvet eller ovanför. Det är inte tillåtet att sätta upp en gångbro mellan byggnader och ställningen. Använd aldrig metoder som inte är godkända, som kan bringa ställningen i obalans och förorsaka skador på människor och föremål.. 34 Innan man börjar använda den uppsatta ställningen - kontrollera ännu en gång att ställningen är monterad säkert och i enlighet med föreskrifterna. Viktigt! För din och dina kollegors egen säkerhet.

35 6.0 Tips och vägledningar för hur man använder ställningar Innan man börjar använda ställningen ska man förvissa sig om hjulen är låsta genom att trycka ner bromspedalen. Plattformshöjd max. utan stödben: Ställningsbredd 0,75m höjd max. 2,00m Ställningsbredd 1,35m höjd max. 2,35m Man ska alltid gå upp och ned i ställningen invändigt och genom plattformens luckor. Följ gällande regler för uppställning och användning av ställningar. Montering i enlighet med våra vägledningar och regler. Användaren har ansvar för att lagar och Arbetsmiljöverkets regler följes. Det är förbjudet att springa eller hoppa på ställningen, Stäng lemmar efter passage. Följ de normer för tillåten belastning och antal personer som gäller för den aktuella ställningen. 35
