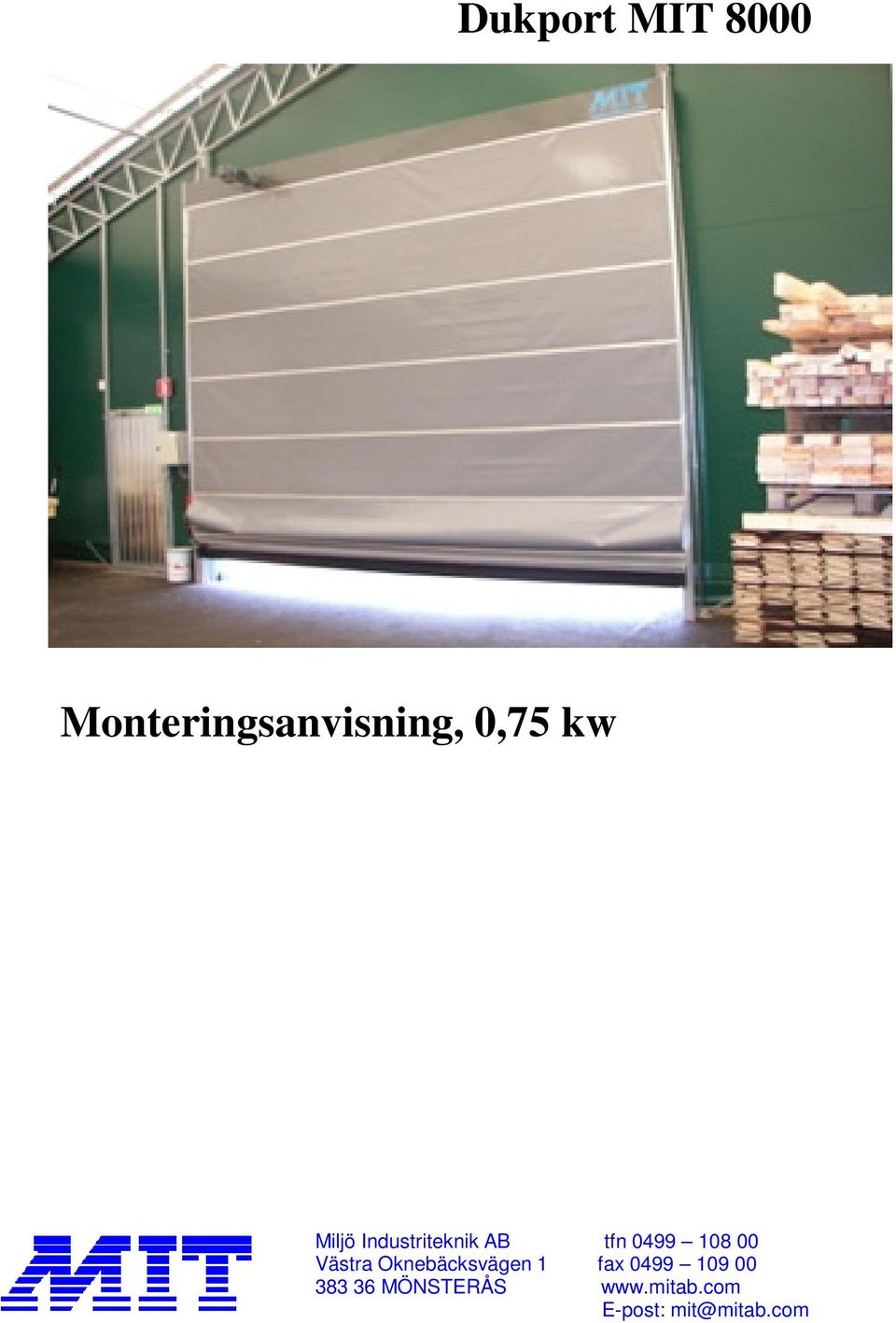

1 Dukport MIT 8000 Monteringsanvisning, 0,75 kw Miljö Industriteknik AB tfn Västra Oknebäcksvägen 1 fax MÖNSTERÅS E-post: mit@mitab.com

Västra Oknebäcksvägen 1 fax 0499 109 00 383

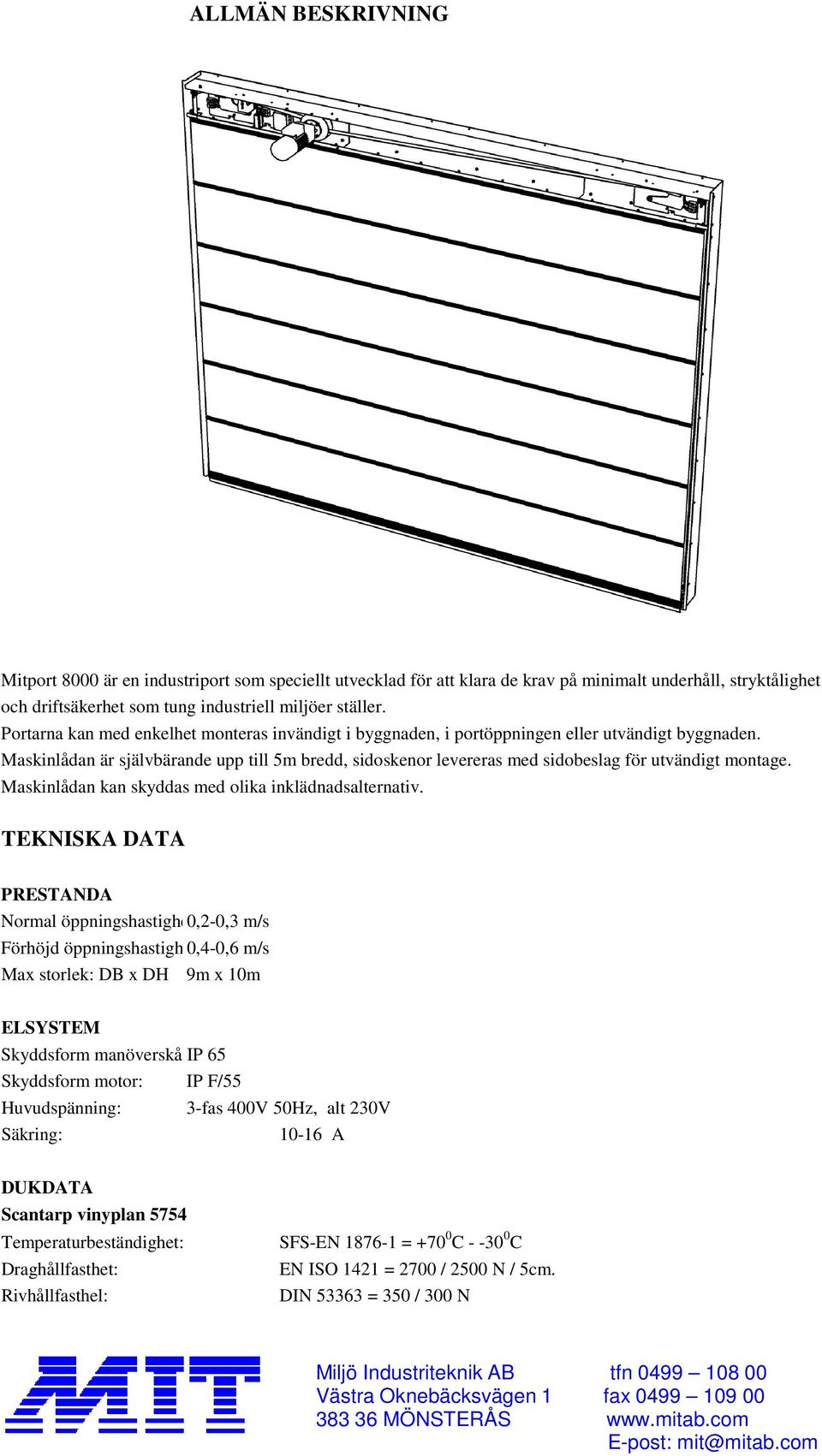

2 ALLMÄN BESKRIVNING Mitport 8000 är en industriport som speciellt utvecklad för att klara de krav på minimalt underhåll, stryktålighet och driftsäkerhet som tung industriell miljöer ställer. Portarna kan med enkelhet monteras invändigt i byggnaden, i portöppningen eller utvändigt byggnaden. Maskinlådan är självbärande upp till 5m bredd, sidoskenor levereras med sidobeslag för utvändigt montage. Maskinlådan kan skyddas med olika inklädnadsalternativ. TEKNISKA DATA PRESTANDA Normal öppningshastighet: 0,2-0,3 m/s Förhöjd öppningshastighet: 0,4-0,6 m/s Max storlek: DB x DH 9m x 10m ELSYSTEM Skyddsform manöverskåp: IP 65 Skyddsform motor: IP F/55 Huvudspänning: Säkring: 3-fas 400V 50Hz, alt 230V A DUKDATA Scantarp vinyplan 5754 Temperaturbeständighet: Draghållfasthet: Rivhållfasthel: SFS-EN = C C EN ISO 1421 = 2700 / 2500 N / 5cm. DIN = 350 / 300 N Miljö Industriteknik AB tfn Västra Oknebäcksvägen 1 fax MÖNSTERÅS E-post: mit@mitab.com

Maskinlådan är självbärande upp till 5m bredd, sidoskenor levereras med sidobeslag för utvändigt montage. Maskinlådan kan skyddas med olika inklädnadsalternativ.

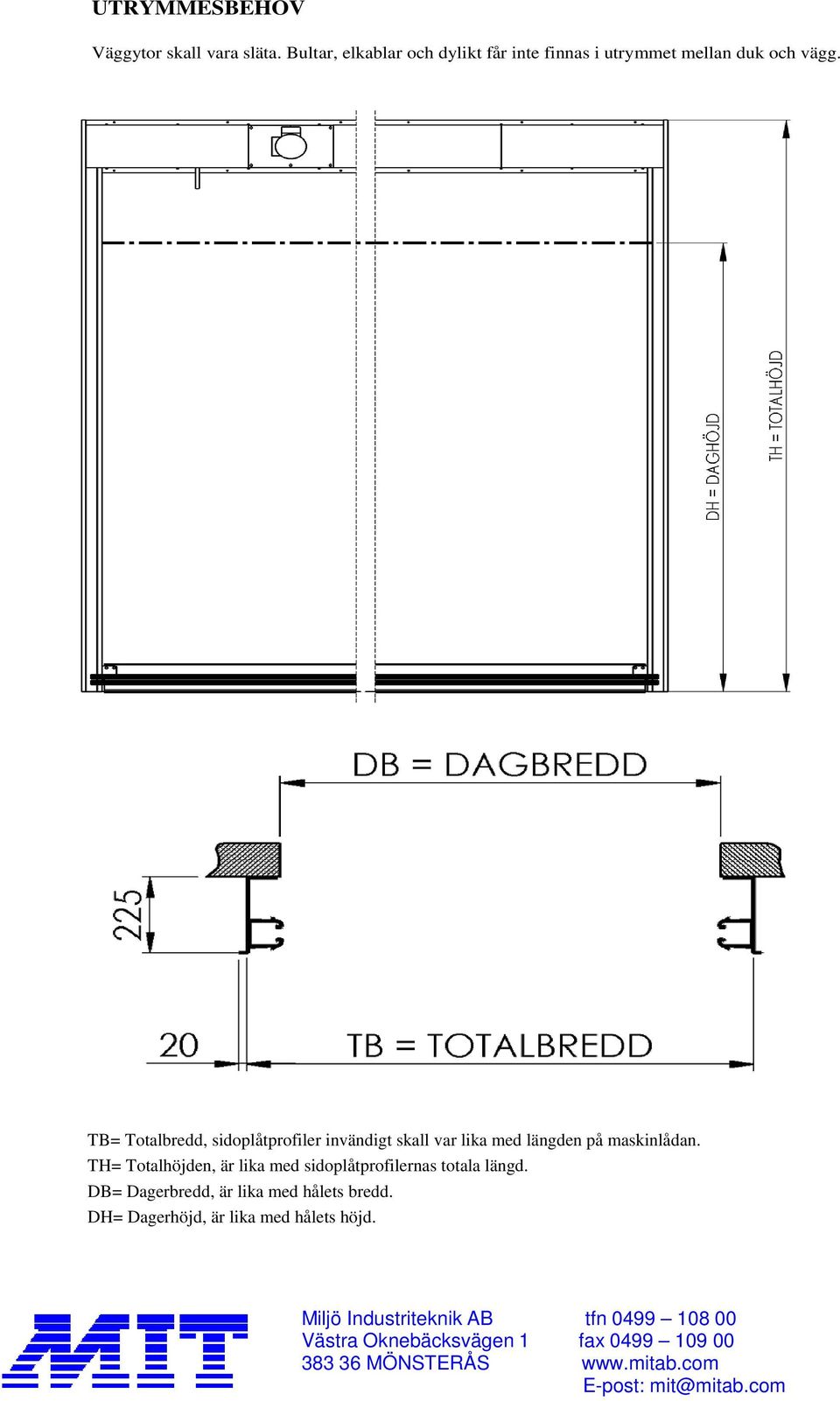

3 UTRYMMESBEHOV Väggytor skall vara släta. Bultar, elkablar och dylikt får inte finnas i utrymmet mellan duk och vägg. TB= Totalbredd, sidoplåtprofiler invändigt skall var lika med längden på maskinlådan. TH= Totalhöjden, är lika med sidoplåtprofilernas totala längd. DB= Dagerbredd, är lika med hålets bredd. DH= Dagerhöjd, är lika med hålets höjd. Miljö Industriteknik AB tfn Västra Oknebäcksvägen 1 fax MÖNSTERÅS E-post: mit@mitab.com

TH= Totalhöjden, är lika med sidoplåtprofilernas totala längd. DB= Dagerbredd, är lika med hålets bredd.

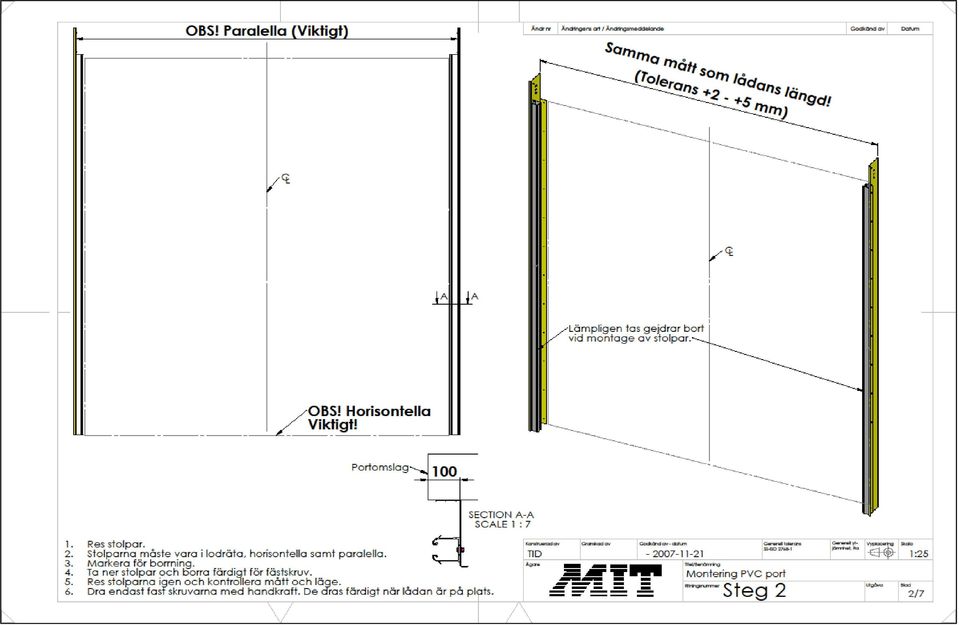

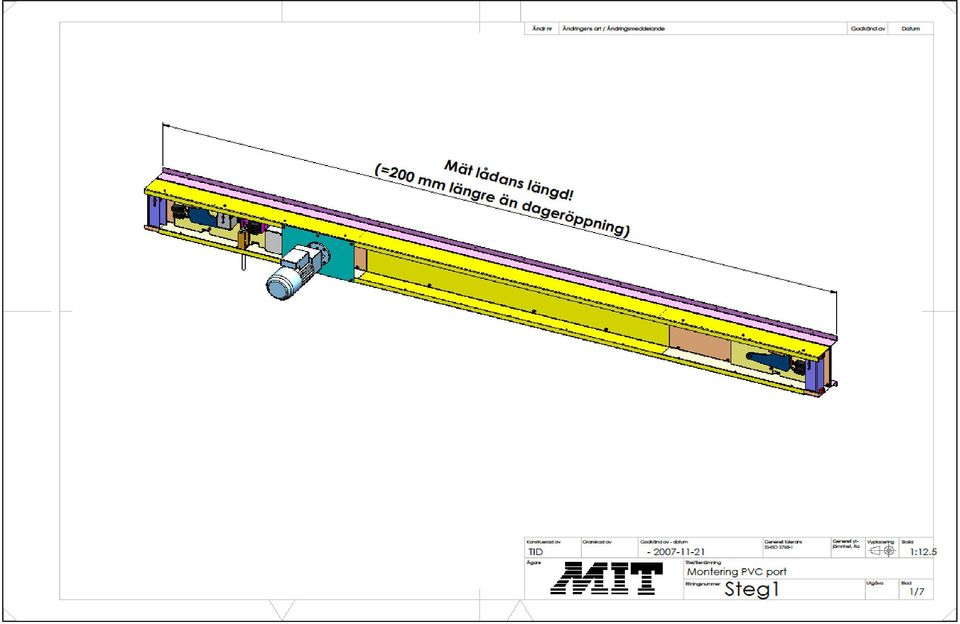

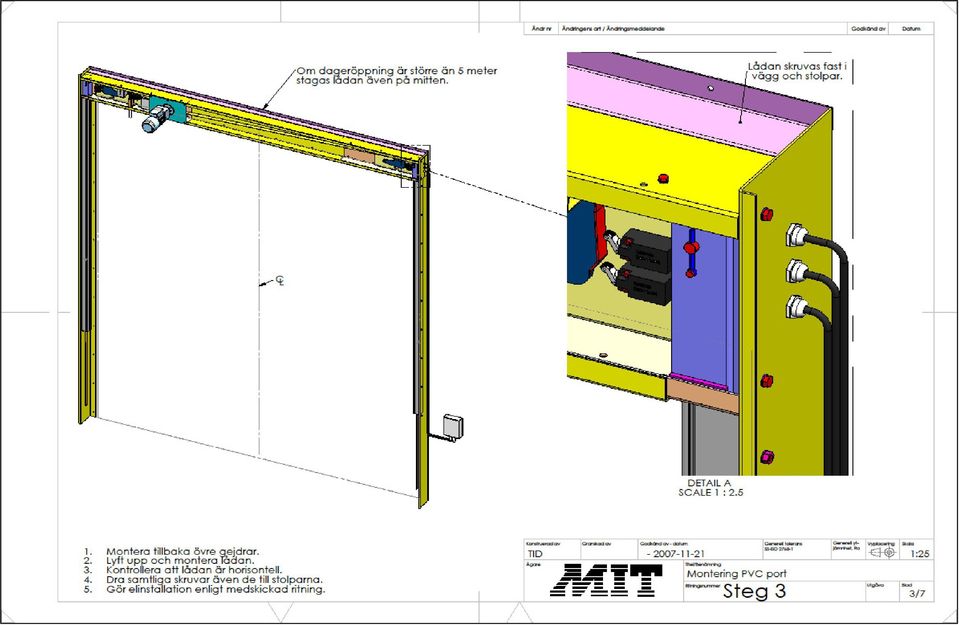

4 4 OBSERVERA ATT PORTÖPPNINGENS FÄRDIGA DAGBREDD SKALL KONTROLLMÄTAS MOT LEVERERAD MANÖVERLÅDAS BREDD INNAN MONTAGET PÅBÖRJAS!!

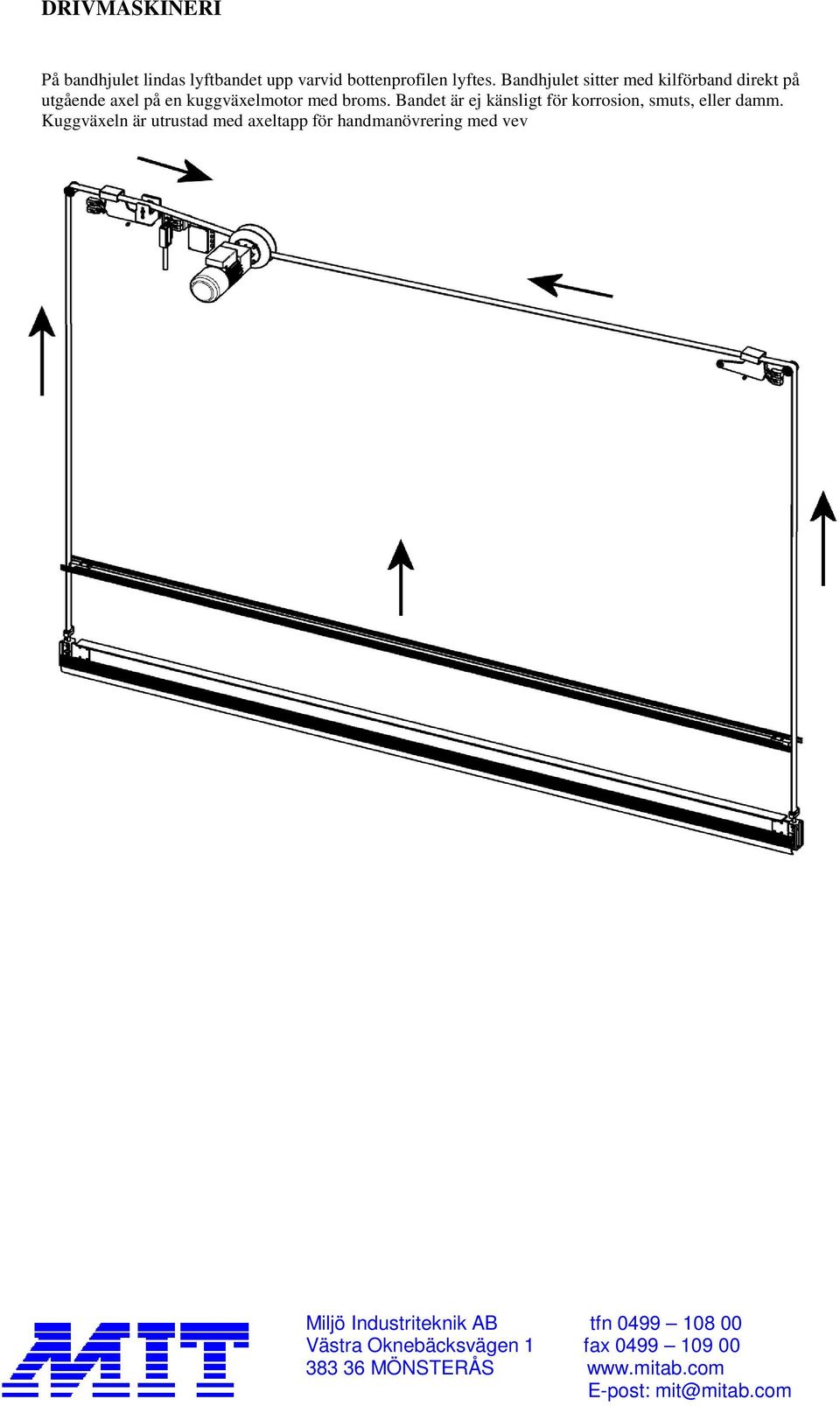

8 DRIVMASKINERI På bandhjulet lindas lyftbandet upp varvid bottenprofilen lyftes. Bandhjulet sitter med kilförband direkt på utgående axel på en kuggväxelmotor med broms. Bandet är ej känsligt för korrosion, smuts, eller damm. Kuggväxeln är utrustad med axeltapp för handmanövrering med vev Miljö Industriteknik AB tfn Västra Oknebäcksvägen 1 fax MÖNSTERÅS E-post: mit@mitab.com

Bandet är ej känsligt för korrosion, smuts, eller damm.

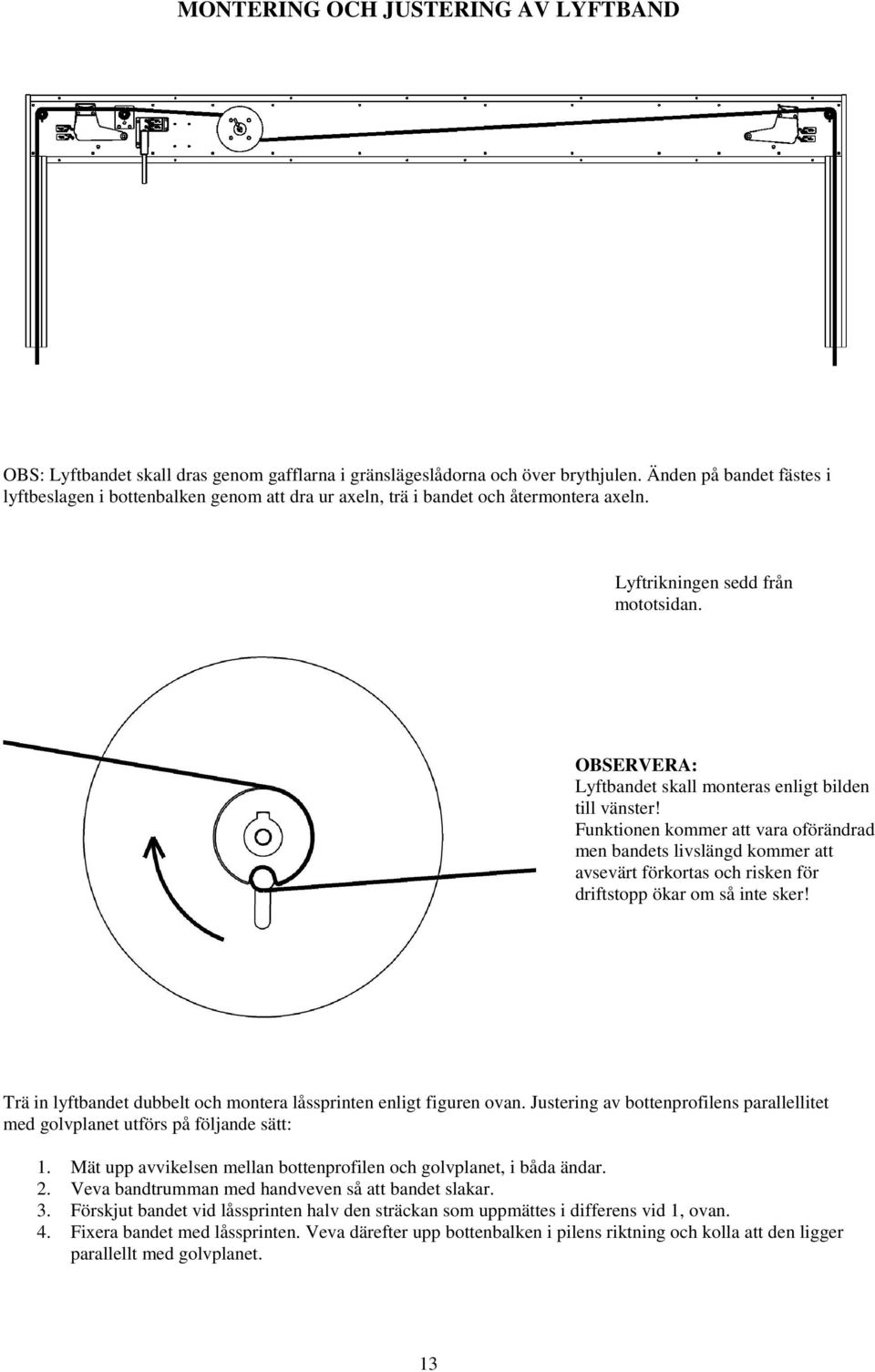

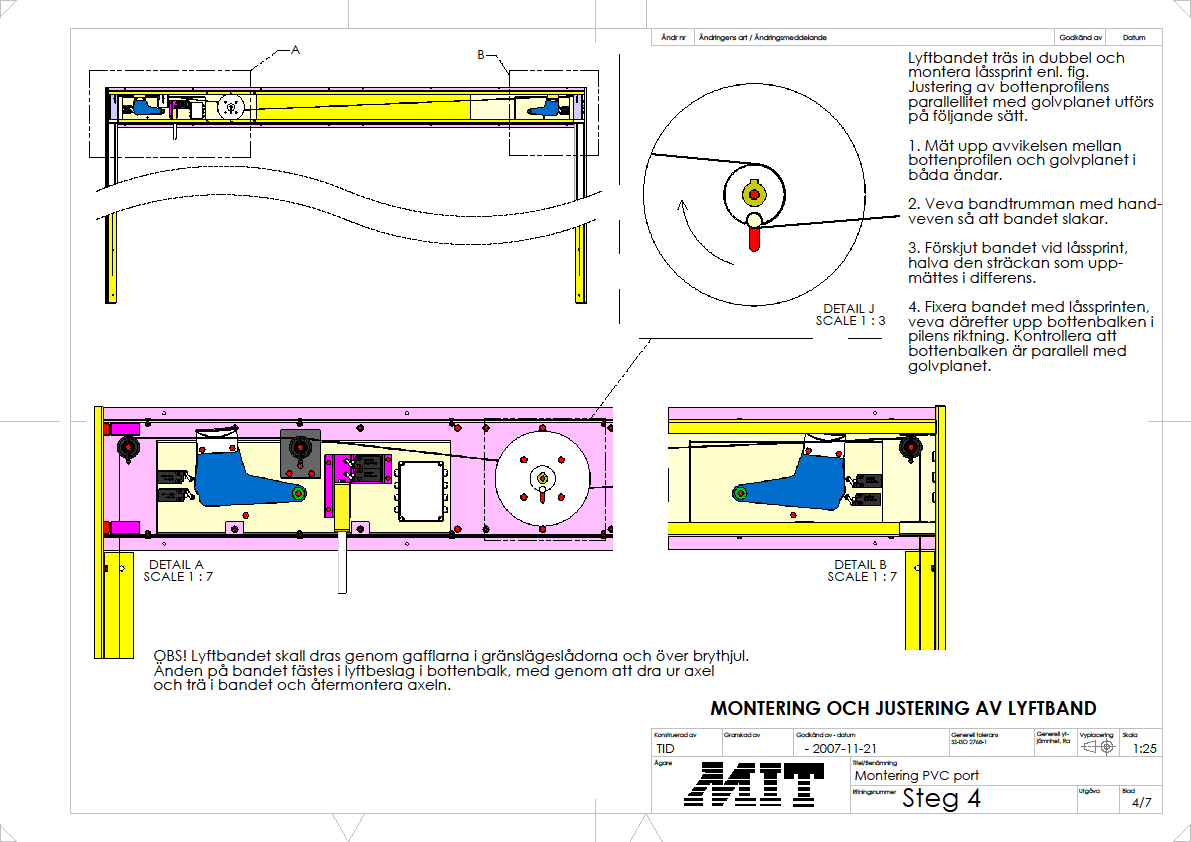

10 MONTERING OCH JUSTERING AV LYFTBAND OBS: Lyftbandet skall dras genom gafflarna i gränslägeslådorna och över brythjulen. Änden på bandet fästes i lyftbeslagen i bottenbalken genom att dra ur axeln, trä i bandet och återmontera axeln. Lyftrikningen sedd från mototsidan. OBSERVERA: Lyftbandet skall monteras enligt bilden till vänster! Funktionen kommer att vara oförändrad men bandets livslängd kommer att avsevärt förkortas och risken för driftstopp ökar om så inte sker! Trä in lyftbandet dubbelt och montera låssprinten enligt figuren ovan. Justering av bottenprofilens parallellitet med golvplanet utförs på följande sätt: 1. Mät upp avvikelsen mellan bottenprofilen och golvplanet, i båda ändar. 2. Veva bandtrumman med handveven så att bandet slakar. 3. Förskjut bandet vid låssprinten halv den sträckan som uppmättes i differens vid 1, ovan. 4. Fixera bandet med låssprinten. Veva därefter upp bottenbalken i pilens riktning och kolla att den ligger parallellt med golvplanet. 13

OBSERVERA: Lyftbandet skall monteras enligt bilden till vänster!

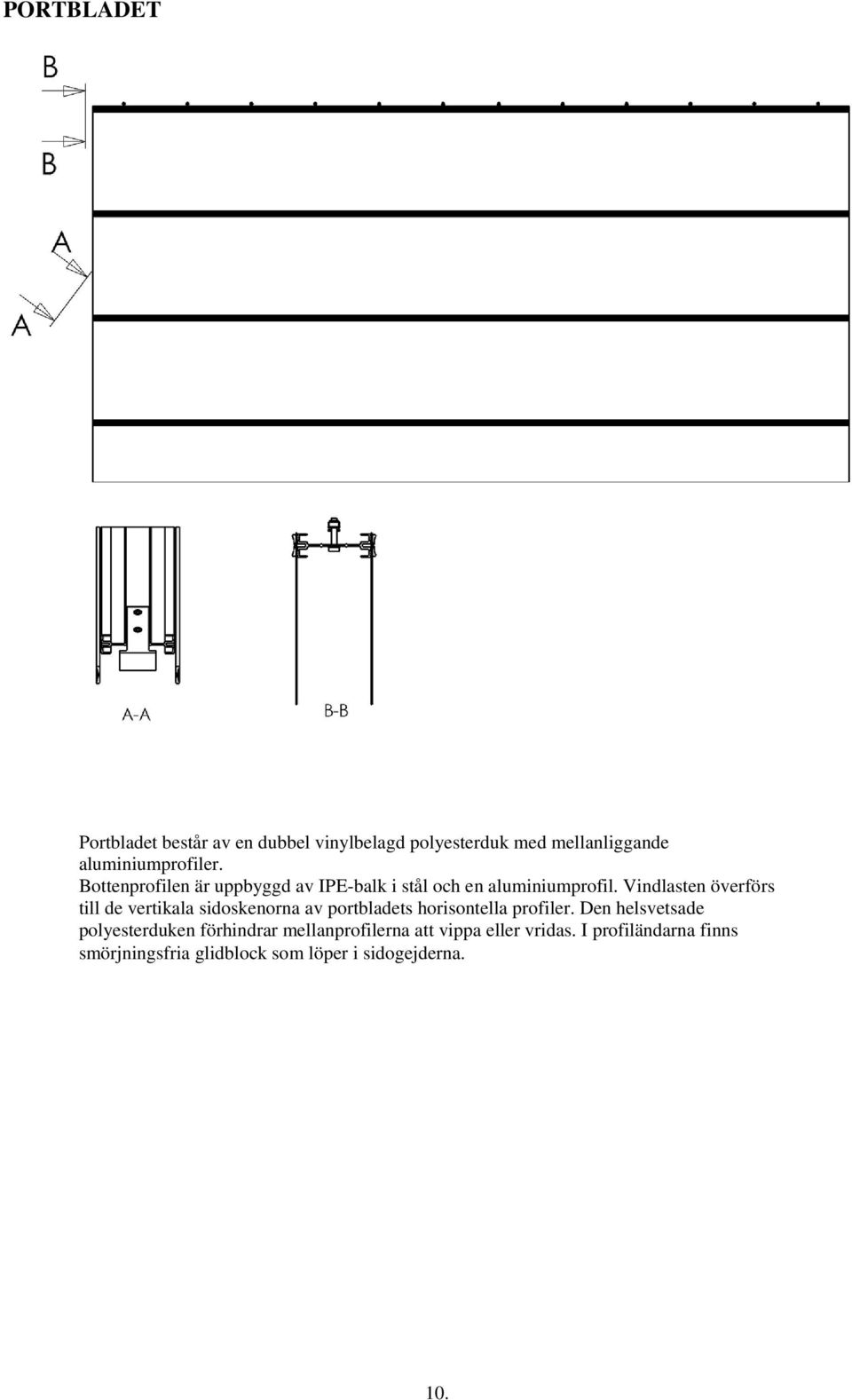

11 PORTBLADET Portbladet består av en dubbel vinylbelagd polyesterduk med mellanliggande aluminiumprofiler. Bottenprofilen är uppbyggd av IPE-balk i stål och en aluminiumprofil. Vindlasten överförs till de vertikala sidoskenorna av portbladets horisontella profiler. Den helsvetsade polyesterduken förhindrar mellanprofilerna att vippa eller vridas. I profiländarna finns smörjningsfria glidblock som löper i sidogejderna. 10.

Vindlasten överförs till de vertikala sidoskenorna av portbladets horisontella profiler.

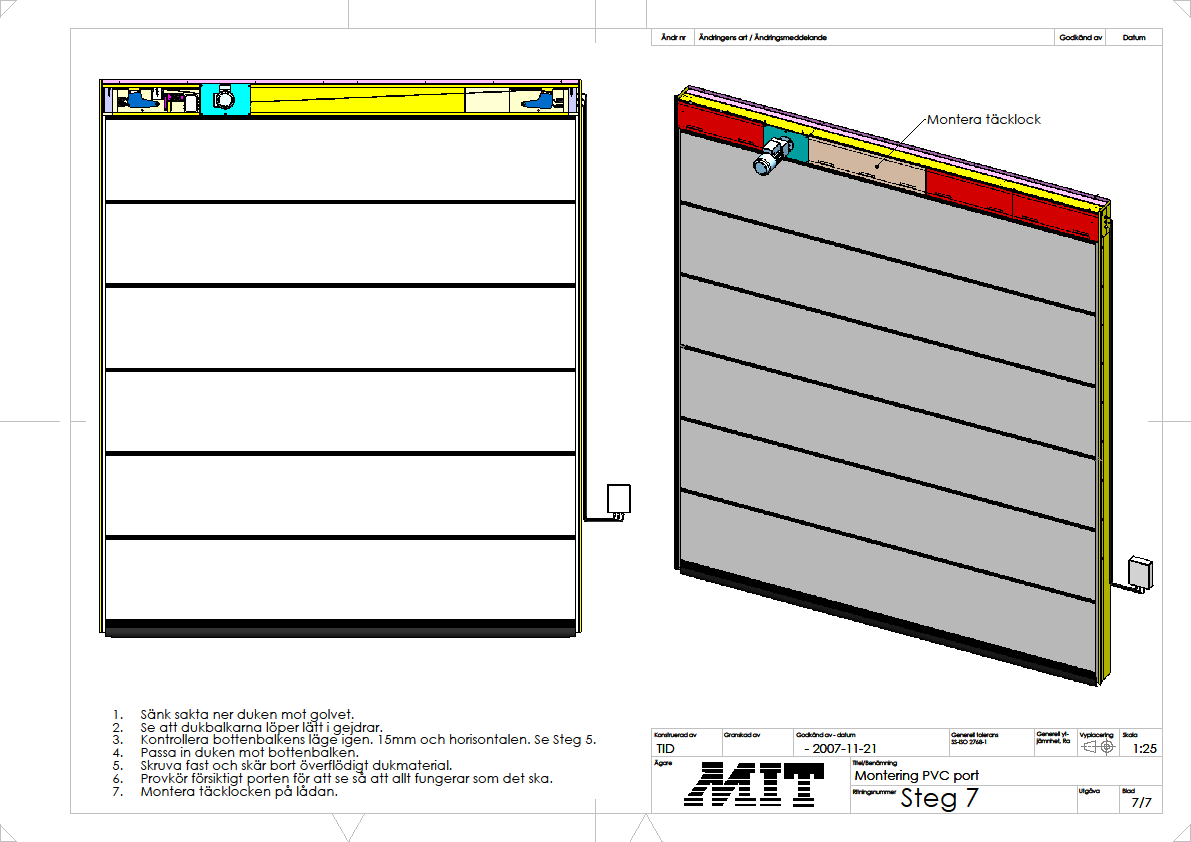

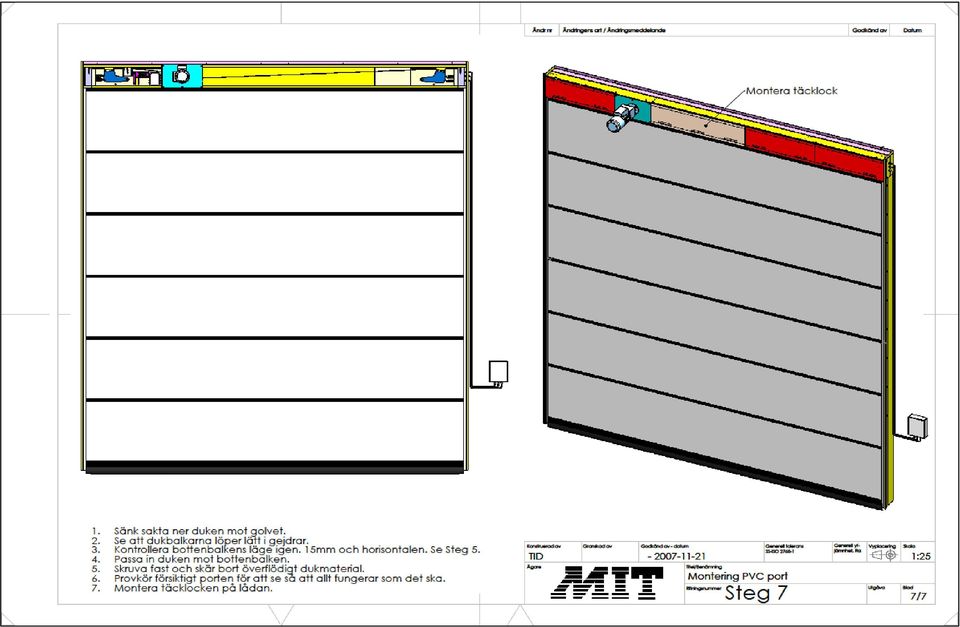

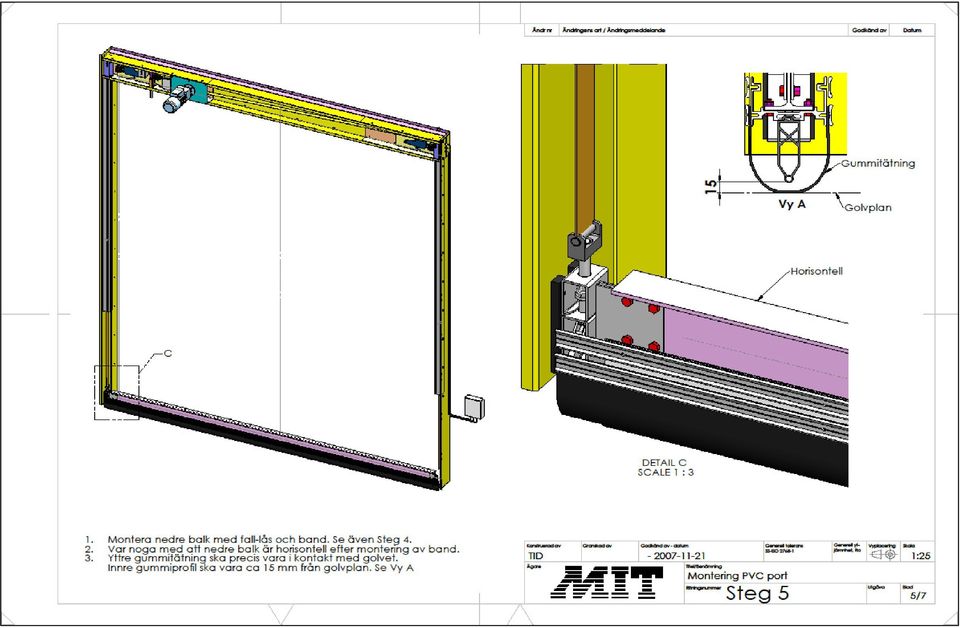

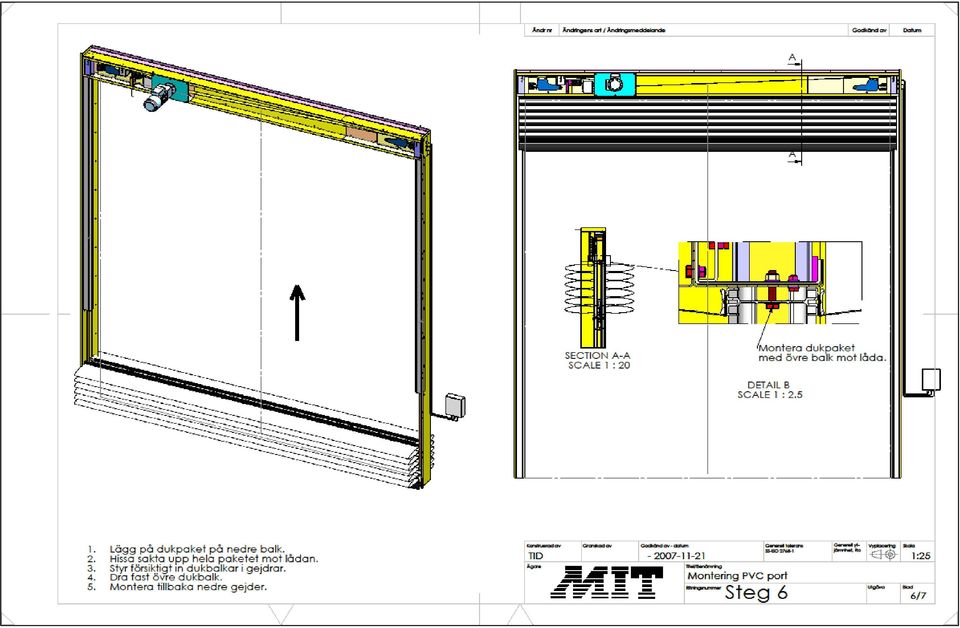

15 Egenkontroll med signatur vid montage av dukport. Objekt Ordernummer Kvalitetsansvarig Datum Projekt Kundnummer Kontrollansvarig / rapportör Kravspecifikation Mät- Kontroll Avvikelsen åtgärdad Kontrollpunkt Kontroll Tolerans Avvikelse resultat datum Signatur Datum Signatur Anmärkning Mått portomfattning Mått av leverans Avvägning, lod m.m Dragning alla förband Elschema Programmering Före montagestart Före montagestart Vid montage Vid montage Vid montage Vid montage Tillbehör Radar Radio Blixtljus Induktiv slinga Vid montageslut Vid montageslut Vid montageslut Vid montageslut Miljö Industriteknik AB tfn www. mitab.com V. Oknebäcksvägen 1 fax E-post mit@mitab.com Mönsterås

Avvikelse resultat datum Signatur Datum Signatur Anmärkning Mått portomfattning Mått av leverans Avvägning, lod m.

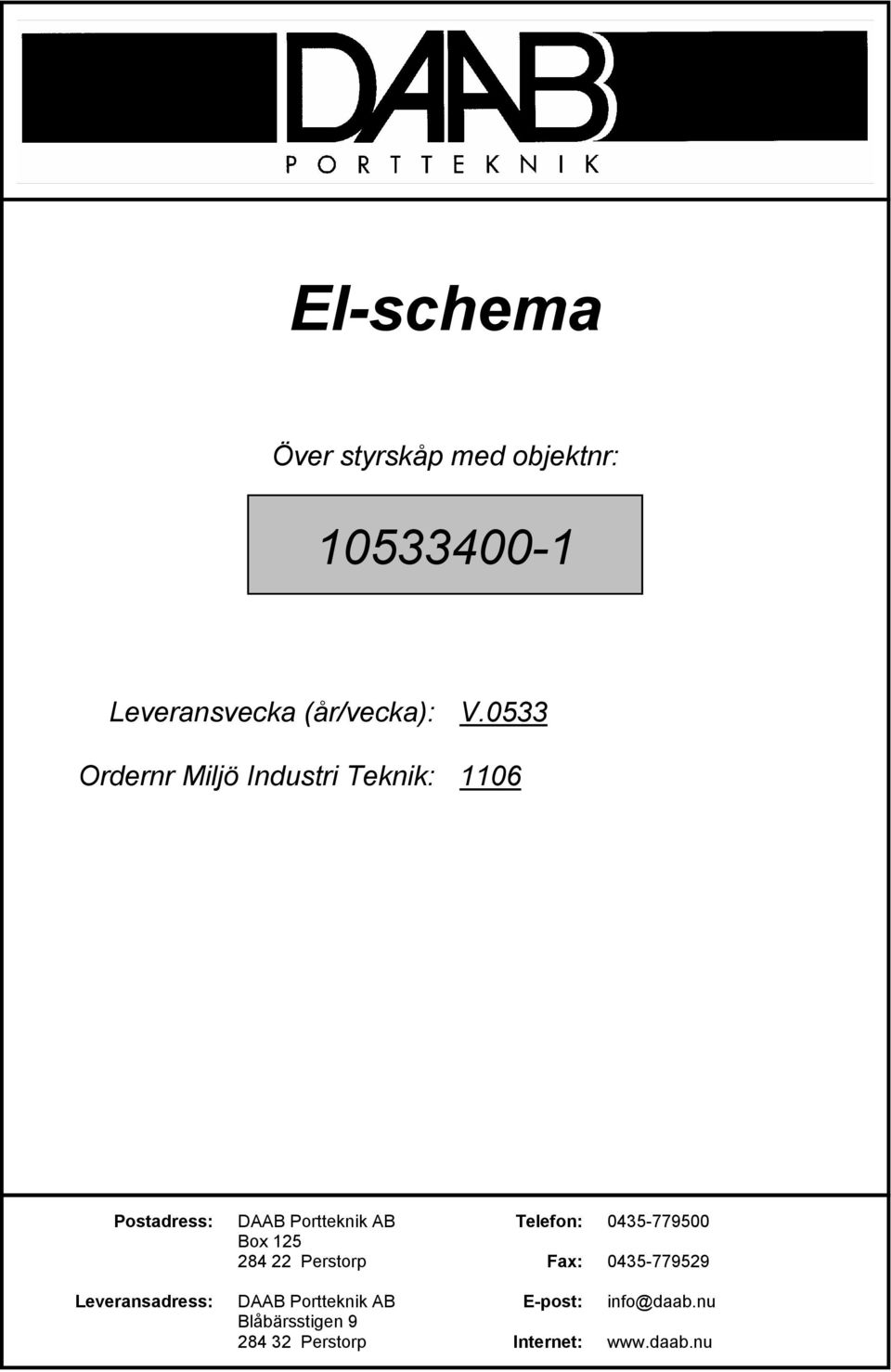

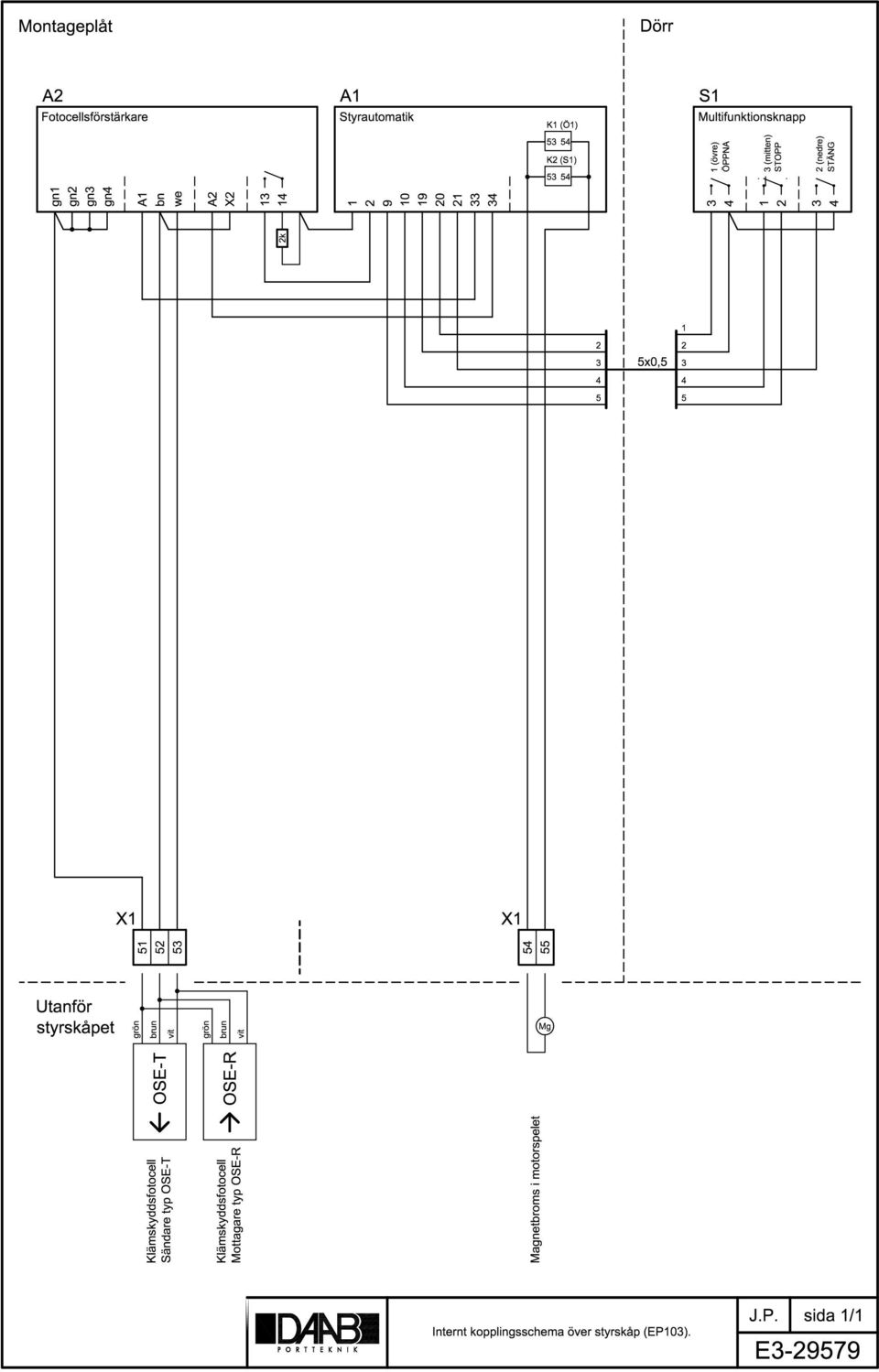

16 El-schema Över styrskåp med objektnr: Leveransvecka (år/vecka): V.0533 Ordernr Miljö Industri Teknik: 1106 Postadress: DAAB Portteknik AB Telefon: Box Perstorp Fax: Leveransadress: DAAB Portteknik AB E-post: Blåbärsstigen Perstorp Internet:

Telefon: 0435-779500 Box 125 284 22 Perstorp Fax: 0435-779529 Leveransadress:

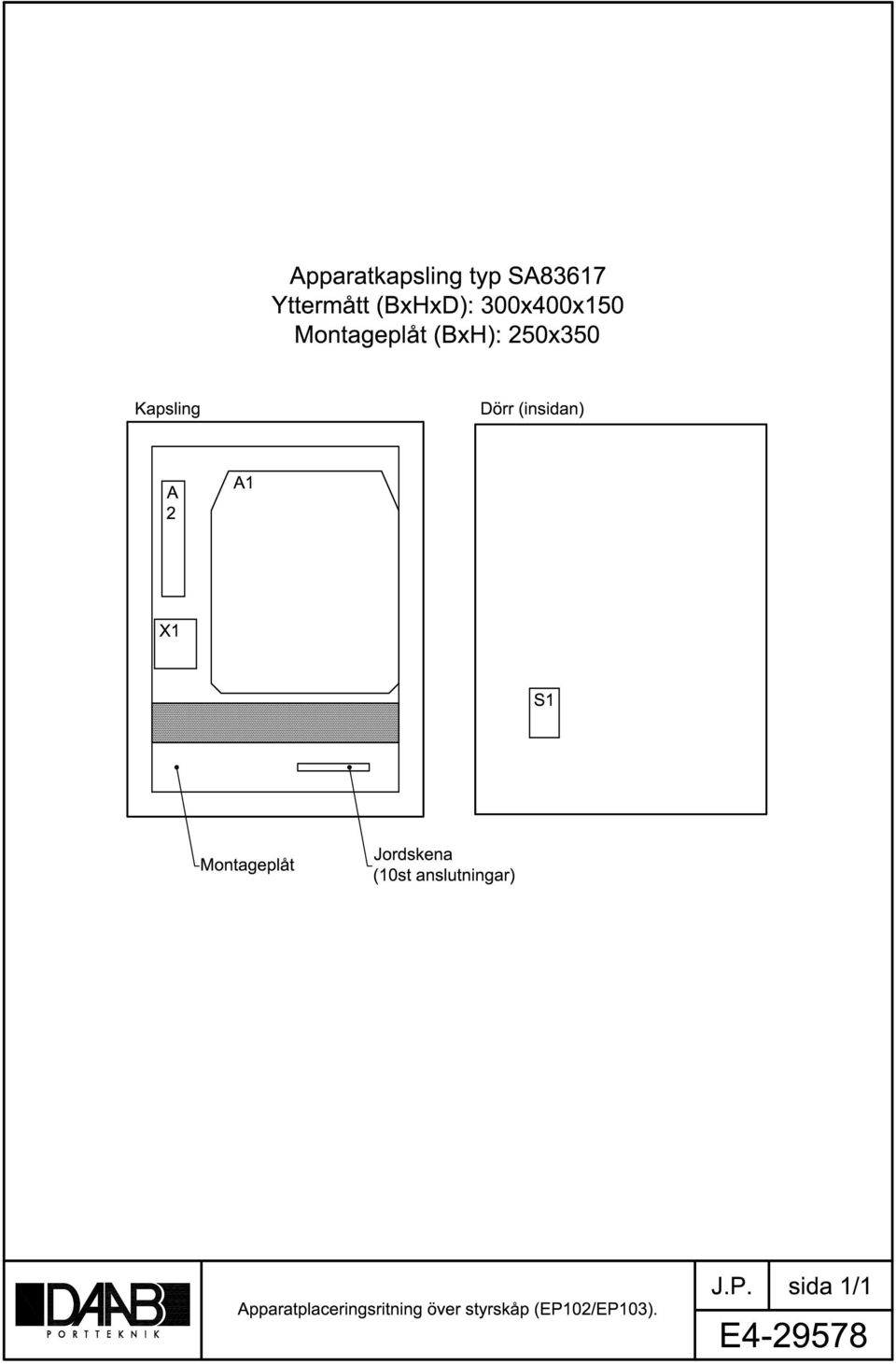

21 Elektronik Pos. Benämning Värde/storlek Typbet. Fabrikat Anm. A1 Styrautomatik 1 motor EP103-1 Mod.2 DAAB prog. ver A2 Fotocellsförstärkare 4-kanal, 24V AC/DC OSE-C 5024 VITECTOR S1 Multifunktionsknapp 3-knapp 800FP-U3X Allen-Bradley Skylthållare 50x50mm, för 3st skyltar 800F-40BE100 Allen-Bradley Montagering 800F-ALP Allen-Bradley Kontaktelement NO 800F-X10 Allen-Bradley S1-1 Kontaktelement NO 800F-X10 Allen-Bradley S1-2 Kontaktelement NC 800F-X01 Allen-Bradley S1-3 X1 Kopplingsplint 2,5mm² RK 2,5 Conta-Clip Övrigt Benämning Värde/storlek Typbet. Fabrikat Anm. Apparatkapsling BxHxD 300x400x175 SA83617 Sarel Kabelfläns 9st max ø18mm, 24st max ø14mm FL 2133 Multifläns Jordskena 10mm², 10st anslutningar JS10-2 DAAB Varselskylt STOPP, A7 Håva Skyltar Tel Apparatförteckning över detaljer i styrskåp Datum Sida 1/1 Ritningnummer E

22 VÅRT ÖVRIGA SORTIMENT DUKPORTAR CONTAINERSLUSSAR CONTAINERS BRANDJALUSIER HYR / KÖP LAGERHALLAR LIFTAR VÄDERSKYDD Miljö Industriteknik AB tfn Västra Oknebäcksvägen 1 fax MÖNSTERÅS E-post: mit@mitab.com

23 VÅR AFFÄRSIDÉ Miljö Industriteknik i Mönsterås AB säljer, monterar och utför heltäckande service för industriellt bruk med komplett utbud, högsta servicenivå med kunden i centrum Vi är kvalitetscertifierade enligt FR 2000
