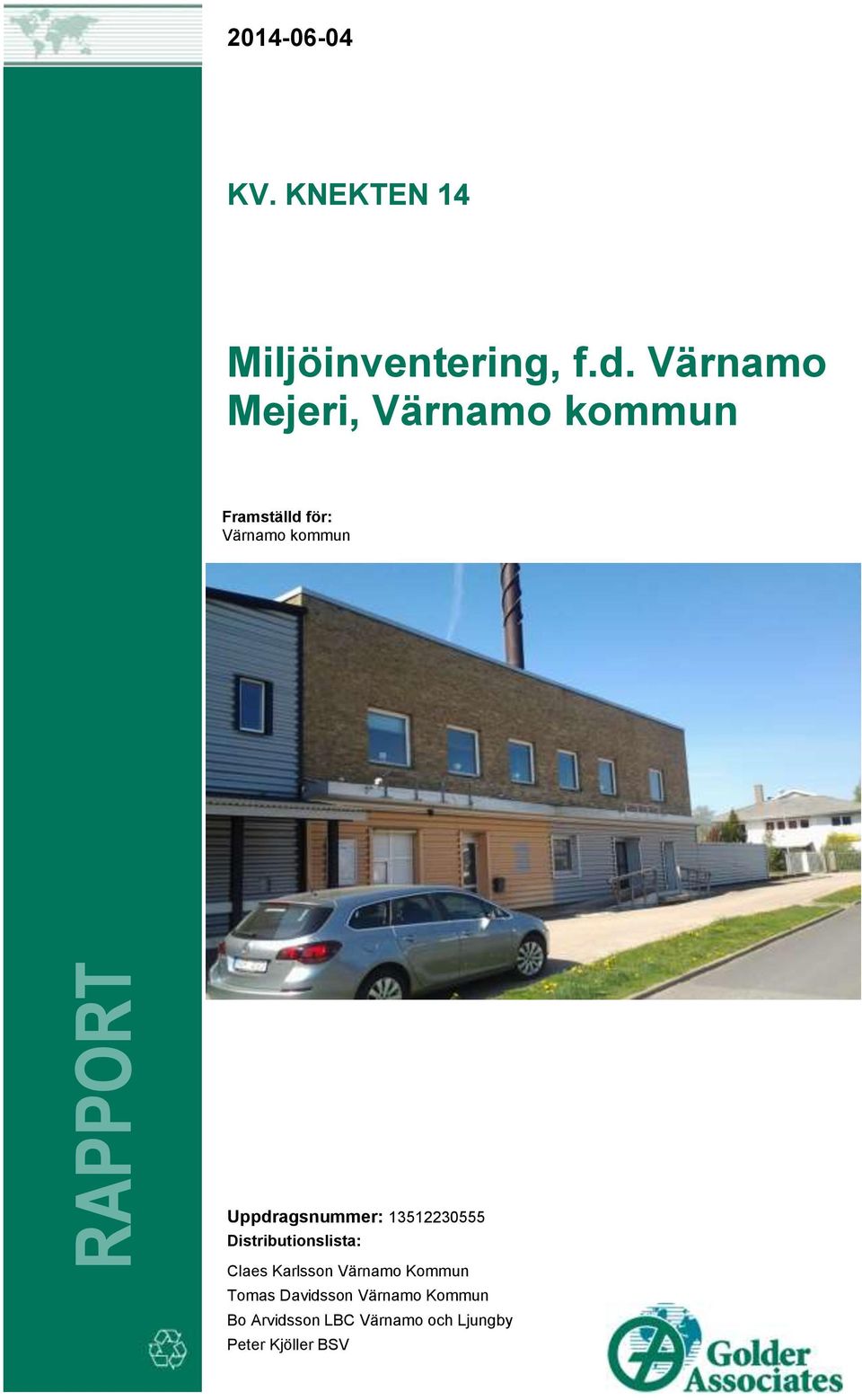

1 RAPPORT KV. KNEKTEN 14 Miljöinventering, f.d. Värnamo Mejeri, Värnamo kommun Framställd för: Värnamo kommun Uppdragsnummer: Distributionslista: Claes Karlsson Värnamo Kommun Tomas Davidsson Värnamo Kommun Bo Arvidsson LBC Värnamo och Ljungby Peter Kjöller BSV

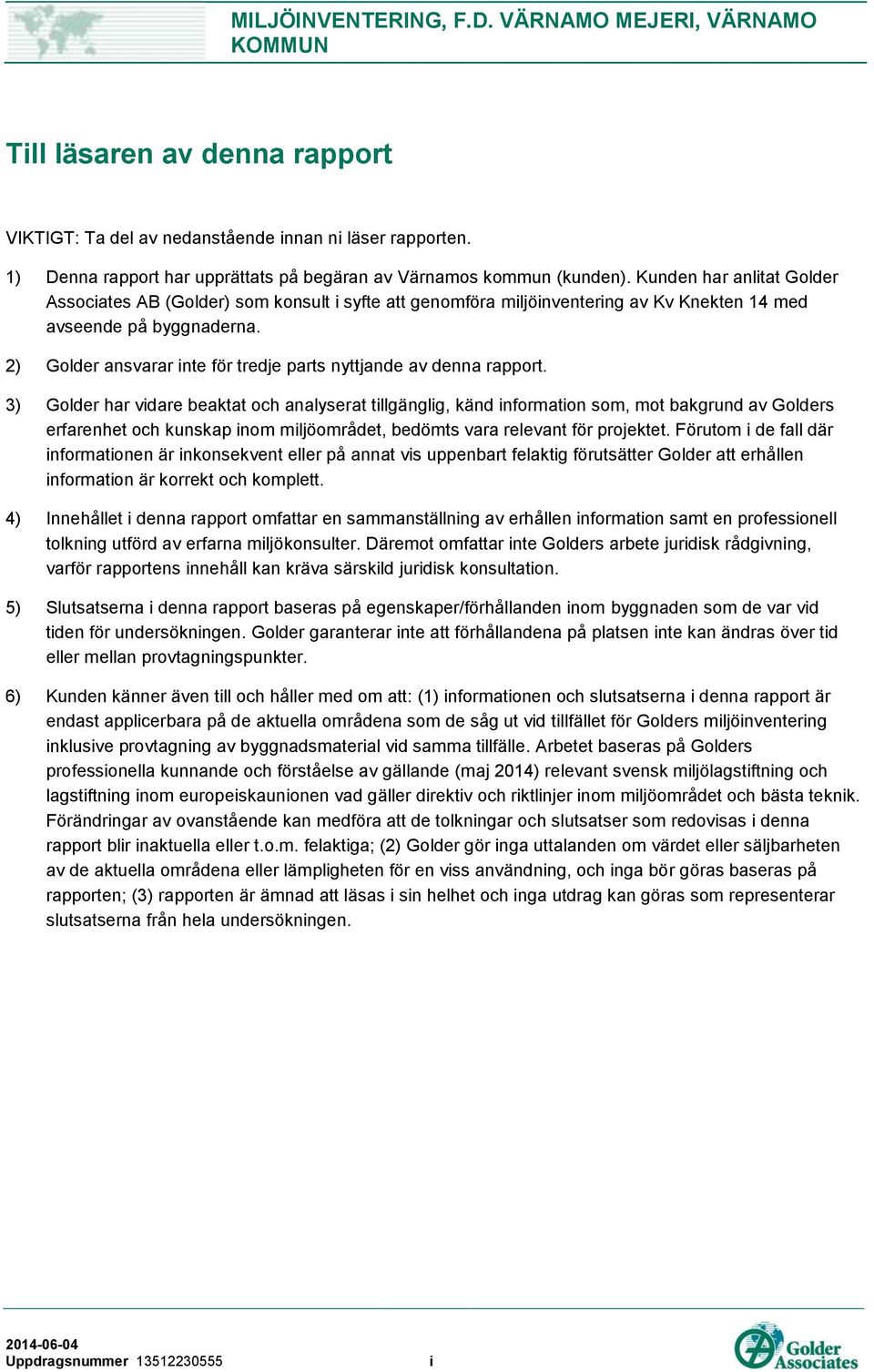

2 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN Till läsaren av denna rapport VIKTIGT: Ta del av nedanstående innan ni läser rapporten. 1) Denna rapport har upprättats på begäran av Värnamos kommun (kunden). Kunden har anlitat Golder Associates AB (Golder) som konsult i syfte att genomföra miljöinventering av Kv Knekten 14 med avseende på byggnaderna. 2) Golder ansvarar inte för tredje parts nyttjande av denna rapport. 3) Golder har vidare beaktat och analyserat tillgänglig, känd information som, mot bakgrund av Golders erfarenhet och kunskap inom miljöområdet, bedömts vara relevant för projektet. Förutom i de fall där informationen är inkonsekvent eller på annat vis uppenbart felaktig förutsätter Golder att erhållen information är korrekt och komplett. 4) Innehållet i denna rapport omfattar en sammanställning av erhållen information samt en professionell tolkning utförd av erfarna miljökonsulter. Däremot omfattar inte Golders arbete juridisk rådgivning, varför rapportens innehåll kan kräva särskild juridisk konsultation. 5) Slutsatserna i denna rapport baseras på egenskaper/förhållanden inom byggnaden som de var vid tiden för undersökningen. Golder garanterar inte att förhållandena på platsen inte kan ändras över tid eller mellan provtagningspunkter. 6) Kunden känner även till och håller med om att: (1) informationen och slutsatserna i denna rapport är endast applicerbara på de aktuella områdena som de såg ut vid tillfället för Golders miljöinventering inklusive provtagning av byggnadsmaterial vid samma tillfälle. Arbetet baseras på Golders professionella kunnande och förståelse av gällande (maj 2014) relevant svensk miljölagstiftning och lagstiftning inom europeiskaunionen vad gäller direktiv och riktlinjer inom miljöområdet och bästa teknik. Förändringar av ovanstående kan medföra att de tolkningar och slutsatser som redovisas i denna rapport blir inaktuella eller t.o.m. felaktiga; (2) Golder gör inga uttalanden om värdet eller säljbarheten av de aktuella områdena eller lämpligheten för en viss användning, och inga bör göras baseras på rapporten; (3) rapporten är ämnad att läsas i sin helhet och inga utdrag kan göras som representerar slutsatserna från hela undersökningen. Uppdragsnummer i

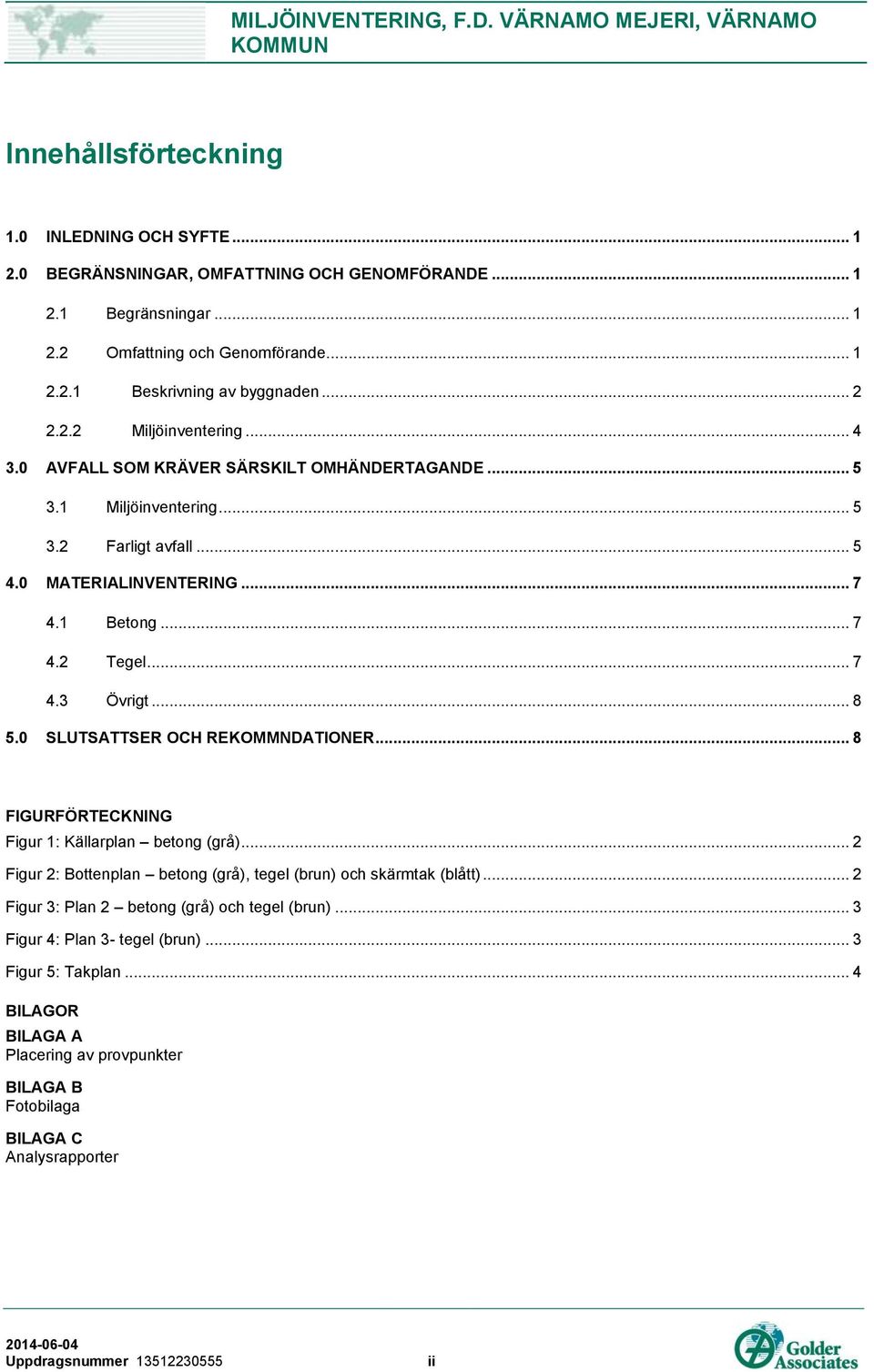

3 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN Innehållsförteckning 1.0 INLEDNING OCH SYFTE BEGRÄNSNINGAR, OMFATTNING OCH GENOMFÖRANDE Begränsningar Omfattning och Genomförande Beskrivning av byggnaden Miljöinventering AVFALL SOM KRÄVER SÄRSKILT OMHÄNDERTAGANDE Miljöinventering Farligt avfall MATERIALINVENTERING Betong Tegel Övrigt SLUTSATTSER OCH REKOMMNDATIONER... 8 FIGURFÖRTECKNING Figur 1: Källarplan betong (grå)... 2 Figur 2: Bottenplan betong (grå), tegel (brun) och skärmtak (blått)... 2 Figur 3: Plan 2 betong (grå) och tegel (brun)... 3 Figur 4: Plan 3- tegel (brun)... 3 Figur 5: Takplan... 4 BILAGOR BILAGA A Placering av provpunkter BILAGA B Fotobilaga BILAGA C Analysrapporter Uppdragsnummer ii

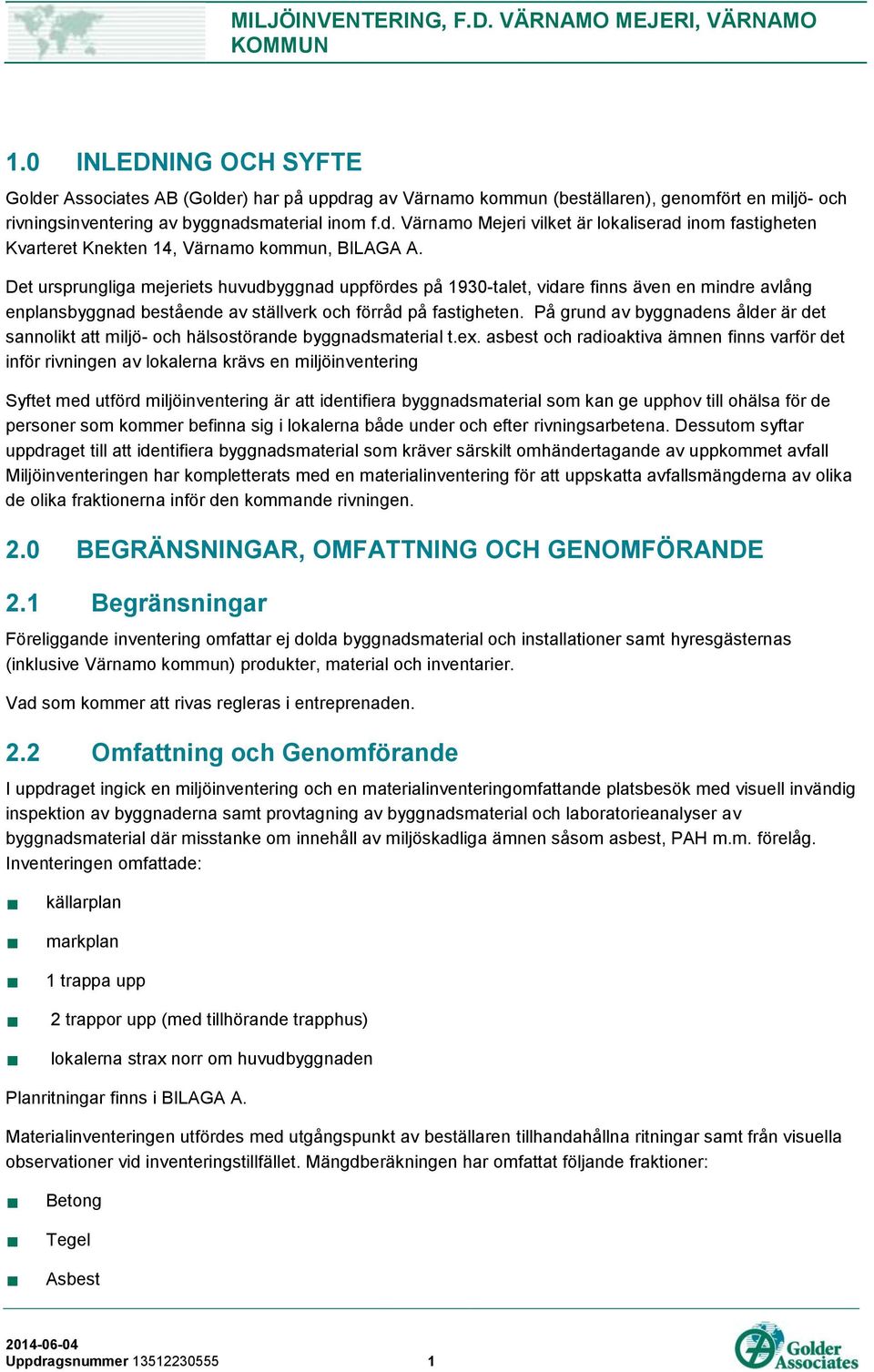

4 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN 1.0 INLEDNING OCH SYFTE Golder Associates AB (Golder) har på uppdrag av Värnamo kommun (beställaren), genomfört en miljö- och rivningsinventering av byggnadsmaterial inom f.d. Värnamo Mejeri vilket är lokaliserad inom fastigheten Kvarteret Knekten 14, Värnamo kommun, BILAGA A. Det ursprungliga mejeriets huvudbyggnad uppfördes på 1930-talet, vidare finns även en mindre avlång enplansbyggnad bestående av ställverk och förråd på fastigheten. På grund av byggnadens ålder är det sannolikt att miljö- och hälsostörande byggnadsmaterial t.ex. asbest och radioaktiva ämnen finns varför det inför rivningen av lokalerna krävs en miljöinventering Syftet med utförd miljöinventering är att identifiera byggnadsmaterial som kan ge upphov till ohälsa för de personer som kommer befinna sig i lokalerna både under och efter rivningsarbetena. Dessutom syftar uppdraget till att identifiera byggnadsmaterial som kräver särskilt omhändertagande av uppkommet avfall Miljöinventeringen har kompletterats med en materialinventering för att uppskatta avfallsmängderna av olika de olika fraktionerna inför den kommande rivningen. 2.0 BEGRÄNSNINGAR, OMFATTNING OCH GENOMFÖRANDE 2.1 Begränsningar Föreliggande inventering omfattar ej dolda byggnadsmaterial och installationer samt hyresgästernas (inklusive Värnamo kommun) produkter, material och inventarier. Vad som kommer att rivas regleras i entreprenaden. 2.2 Omfattning och Genomförande I uppdraget ingick en miljöinventering och en materialinventeringomfattande platsbesök med visuell invändig inspektion av byggnaderna samt provtagning av byggnadsmaterial och laboratorieanalyser av byggnadsmaterial där misstanke om innehåll av miljöskadliga ämnen såsom asbest, PAH m.m. förelåg. Inventeringen omfattade: källarplan markplan 1 trappa upp 2 trappor upp (med tillhörande trapphus) lokalerna strax norr om huvudbyggnaden Planritningar finns i BILAGA A. Materialinventeringen utfördes med utgångspunkt av beställaren tillhandahållna ritningar samt från visuella observationer vid inventeringstillfället. Mängdberäkningen har omfattat följande fraktioner: Betong Tegel Asbest Uppdragsnummer

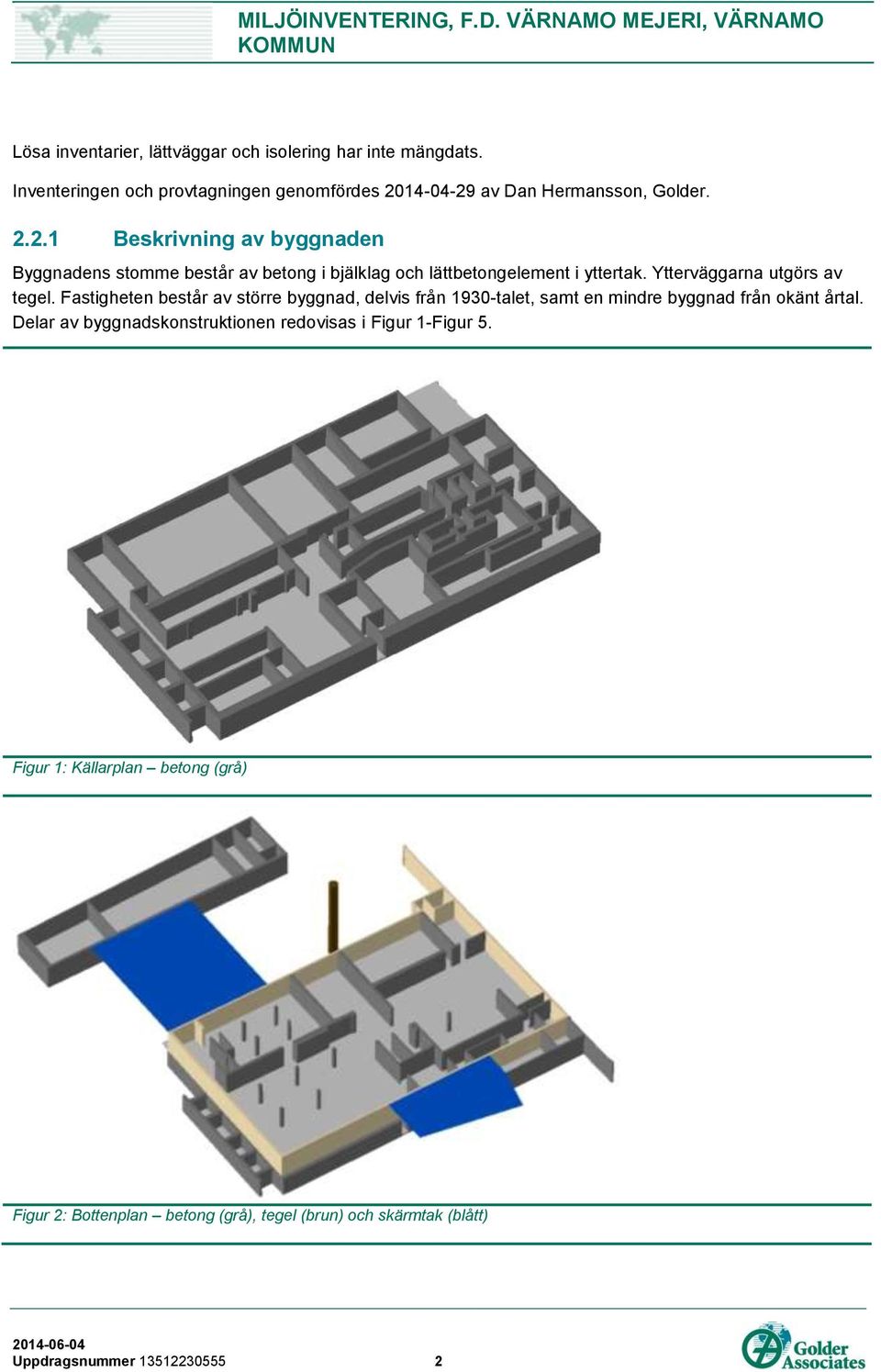

5 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN Lösa inventarier, lättväggar och isolering har inte mängdats. Inventeringen och provtagningen genomfördes av Dan Hermansson, Golder Beskrivning av byggnaden Byggnadens stomme består av betong i bjälklag och lättbetongelement i yttertak. Ytterväggarna utgörs av tegel. Fastigheten består av större byggnad, delvis från 1930-talet, samt en mindre byggnad från okänt årtal. Delar av byggnadskonstruktionen redovisas i Figur 1-Figur 5. Figur 1: Källarplan betong (grå) Figur 2: Bottenplan betong (grå), tegel (brun) och skärmtak (blått) Uppdragsnummer

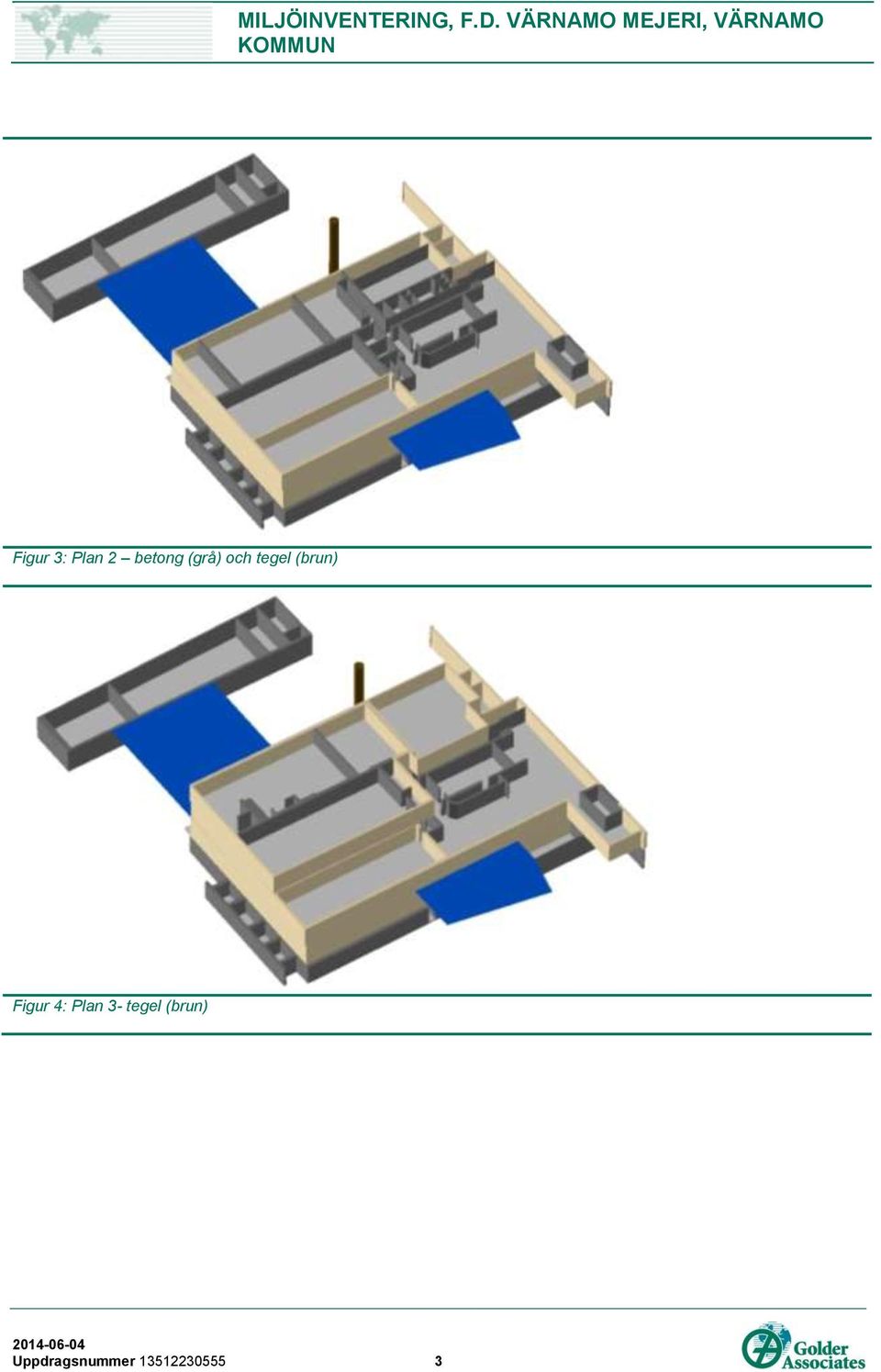

6 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN Figur 3: Plan 2 betong (grå) och tegel (brun) Figur 4: Plan 3- tegel (brun) Uppdragsnummer

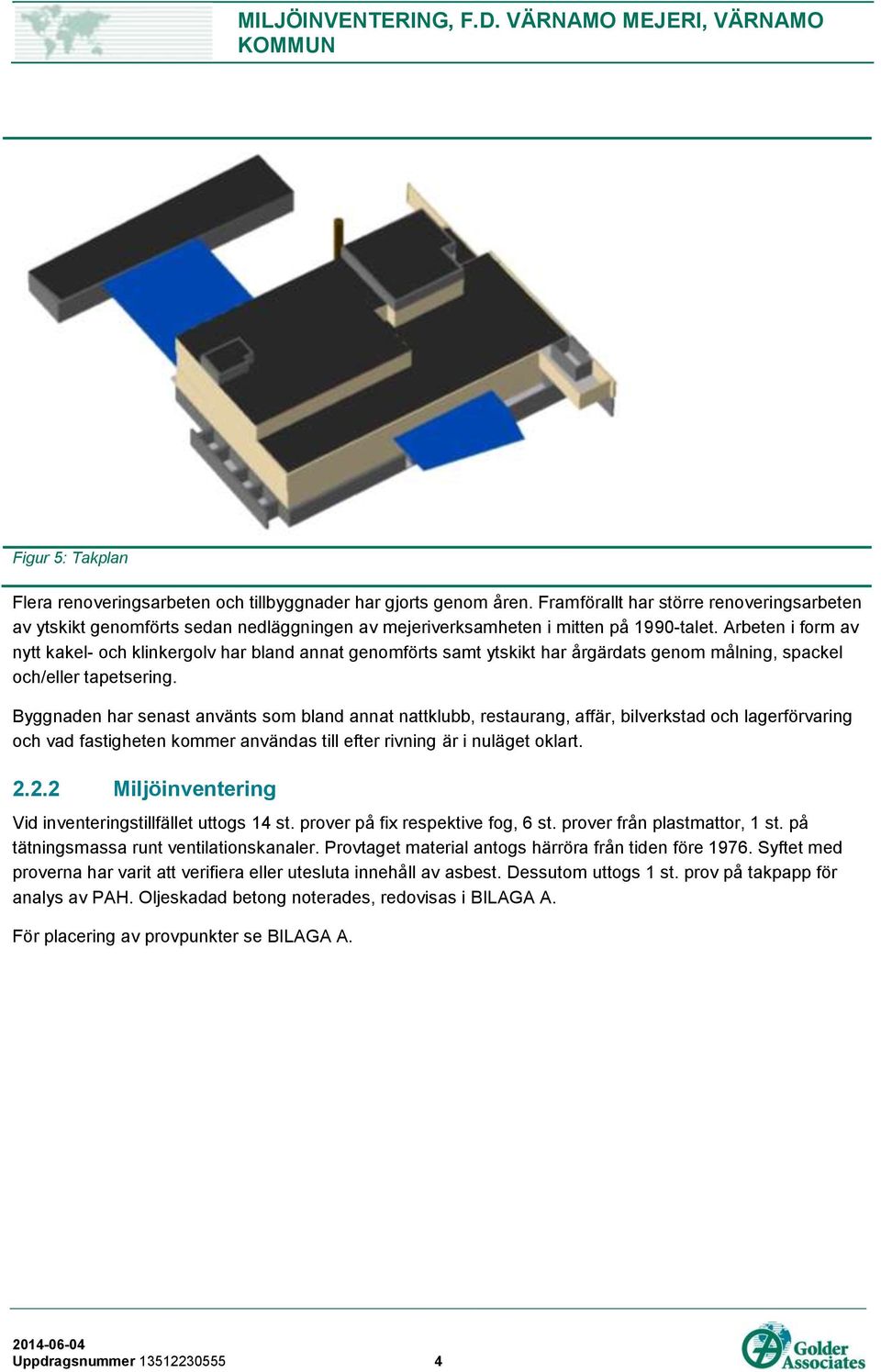

7 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN Figur 5: Takplan Flera renoveringsarbeten och tillbyggnader har gjorts genom åren. Framförallt har större renoveringsarbeten av ytskikt genomförts sedan nedläggningen av mejeriverksamheten i mitten på 1990-talet. Arbeten i form av nytt kakel- och klinkergolv har bland annat genomförts samt ytskikt har årgärdats genom målning, spackel och/eller tapetsering. Byggnaden har senast använts som bland annat nattklubb, restaurang, affär, bilverkstad och lagerförvaring och vad fastigheten kommer användas till efter rivning är i nuläget oklart Miljöinventering Vid inventeringstillfället uttogs 14 st. prover på fix respektive fog, 6 st. prover från plastmattor, 1 st. på tätningsmassa runt ventilationskanaler. Provtaget material antogs härröra från tiden före Syftet med proverna har varit att verifiera eller utesluta innehåll av asbest. Dessutom uttogs 1 st. prov på takpapp för analys av PAH. Oljeskadad betong noterades, redovisas i BILAGA A. För placering av provpunkter se BILAGA A. Uppdragsnummer

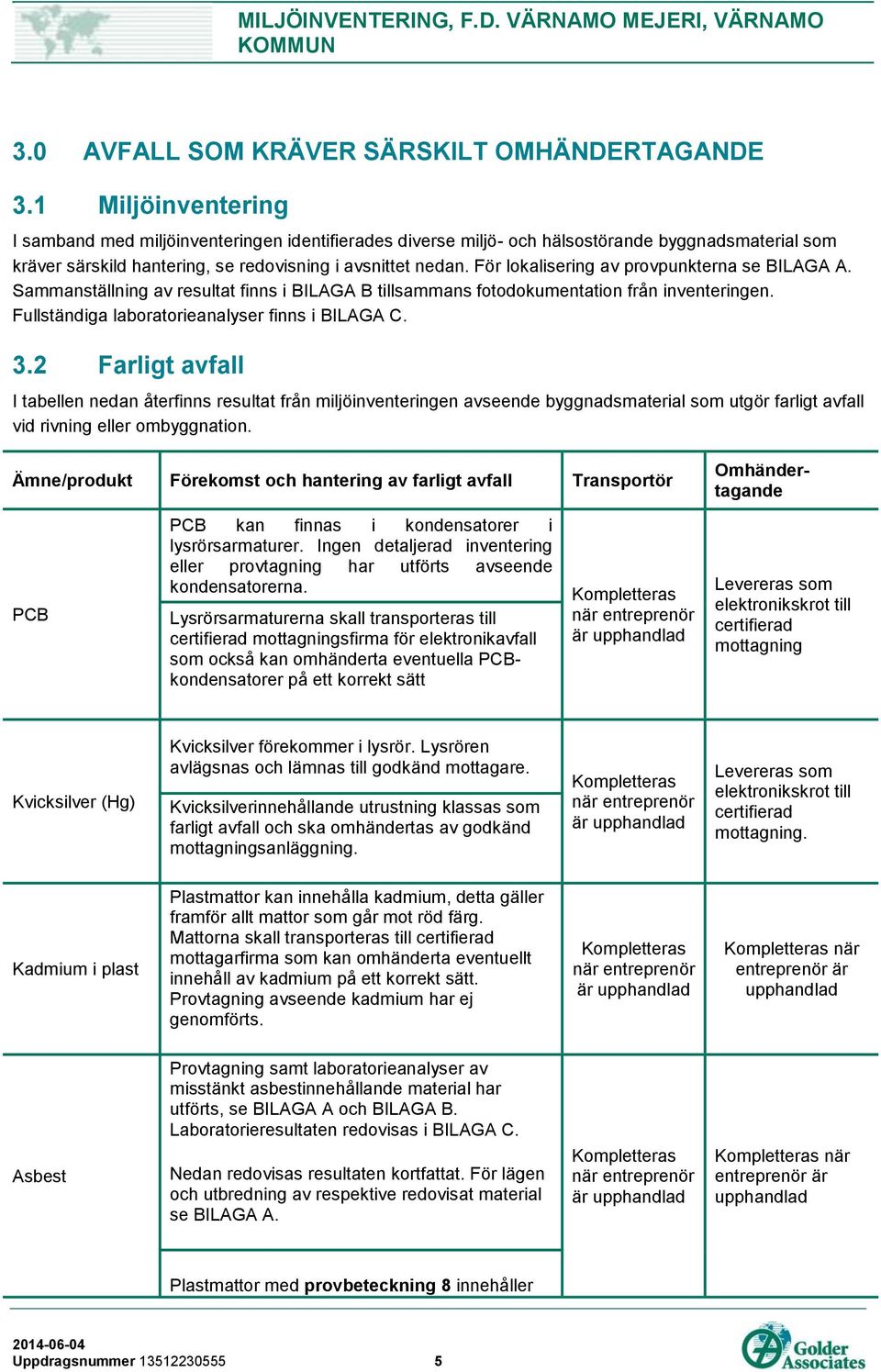

8 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN 3.0 AVFALL SOM KRÄVER SÄRSKILT OMHÄNDERTAGANDE 3.1 Miljöinventering I samband med miljöinventeringen identifierades diverse miljö- och hälsostörande byggnadsmaterial som kräver särskild hantering, se redovisning i avsnittet nedan. För lokalisering av provpunkterna se BILAGA A. Sammanställning av resultat finns i BILAGA B tillsammans fotodokumentation från inventeringen. Fullständiga laboratorieanalyser finns i BILAGA C. 3.2 Farligt avfall I tabellen nedan återfinns resultat från miljöinventeringen avseende byggnadsmaterial som utgör farligt avfall vid rivning eller ombyggnation. Ämne/produkt Förekomst och hantering av farligt avfall Transportör Omhändertagande PCB PCB kan finnas i kondensatorer i lysrörsarmaturer. Ingen detaljerad inventering eller provtagning har utförts avseende kondensatorerna. Lysrörsarmaturerna skall transporteras till certifierad mottagningsfirma för elektronikavfall som också kan omhänderta eventuella PCBkondensatorer på ett korrekt sätt Kompletteras när entreprenör är upphandlad Levereras som elektronikskrot till certifierad mottagning Kvicksilver (Hg) Kvicksilver förekommer i lysrör. Lysrören avlägsnas och lämnas till godkänd mottagare. Kvicksilverinnehållande utrustning klassas som farligt avfall och ska omhändertas av godkänd mottagningsanläggning. Kompletteras när entreprenör är upphandlad Levereras som elektronikskrot till certifierad mottagning. Kadmium i plast Plastmattor kan innehålla kadmium, detta gäller framför allt mattor som går mot röd färg. Mattorna skall transporteras till certifierad mottagarfirma som kan omhänderta eventuellt innehåll av kadmium på ett korrekt sätt. Provtagning avseende kadmium har ej genomförts. Kompletteras när entreprenör är upphandlad Kompletteras när entreprenör är upphandlad Asbest Provtagning samt laboratorieanalyser av misstänkt asbestinnehållande material har utförts, se BILAGA A och BILAGA B. Laboratorieresultaten redovisas i BILAGA C. Nedan redovisas resultaten kortfattat. För lägen och utbredning av respektive redovisat material se BILAGA A. Kompletteras när entreprenör är upphandlad Kompletteras när entreprenör är upphandlad Plastmattor med provbeteckning 8 innehåller Uppdragsnummer

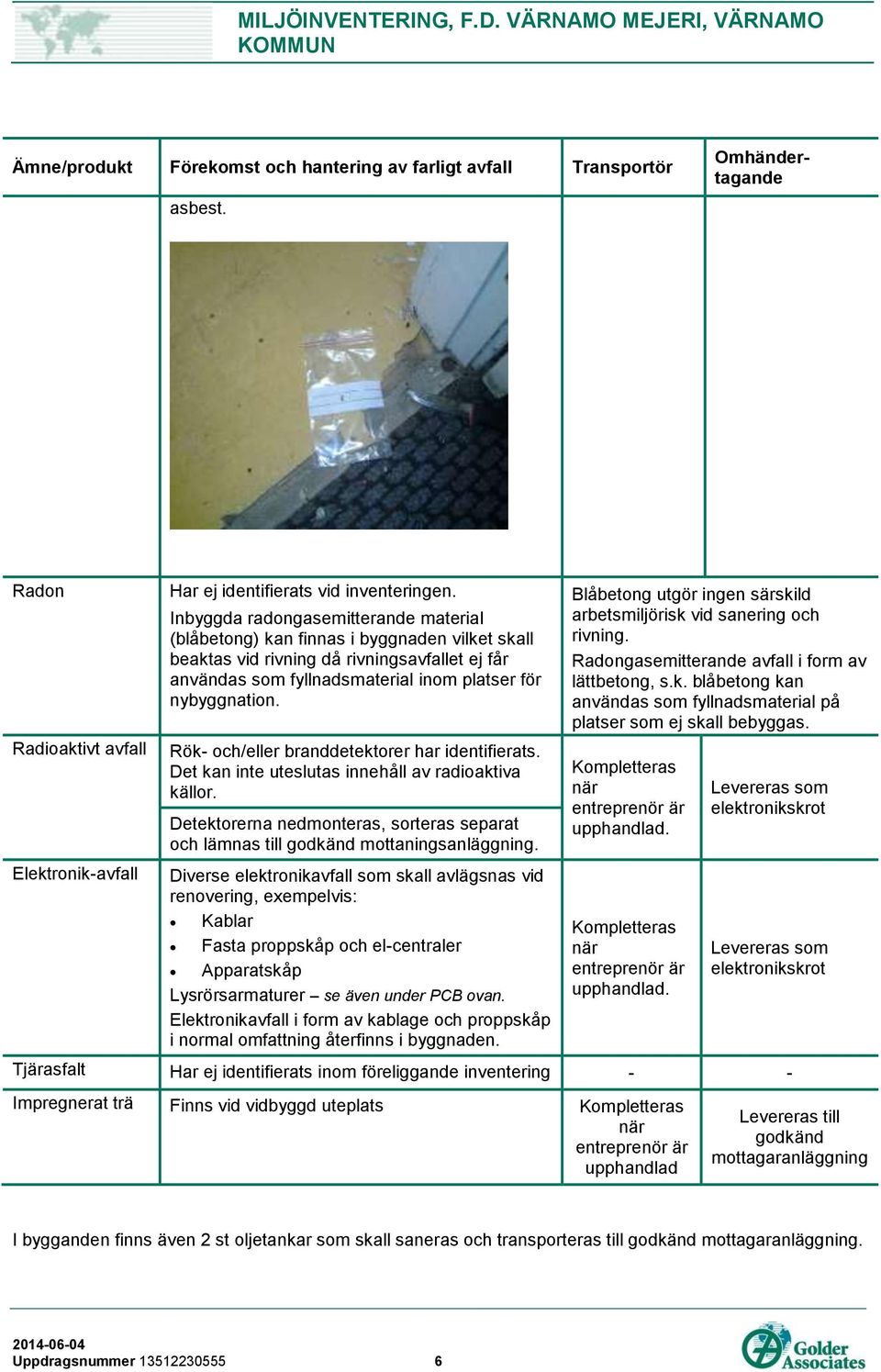

9 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN Ämne/produkt Förekomst och hantering av farligt avfall Transportör asbest. Omhändertagande Radon Radioaktivt avfall Elektronik-avfall Har ej identifierats vid inventeringen. Inbyggda radongasemitterande material (blåbetong) kan finnas i byggnaden vilket skall beaktas vid rivning då rivningsavfallet ej får användas som fyllnadsmaterial inom platser för nybyggnation. Rök- och/eller branddetektorer har identifierats. Det kan inte uteslutas innehåll av radioaktiva källor. Detektorerna nedmonteras, sorteras separat och lämnas till godkänd mottaningsanläggning. Diverse elektronikavfall som skall avlägsnas vid renovering, exempelvis: Kablar Fasta proppskåp och el-centraler Apparatskåp Lysrörsarmaturer se även under PCB ovan. Elektronikavfall i form av kablage och proppskåp i normal omfattning återfinns i byggnaden. Blåbetong utgör ingen särskild arbetsmiljörisk vid sanering och rivning. Radongasemitterande avfall i form av lättbetong, s.k. blåbetong kan användas som fyllnadsmaterial på platser som ej skall bebyggas. Kompletteras när entreprenör är upphandlad. Kompletteras när entreprenör är upphandlad. Levereras som elektronikskrot Levereras som elektronikskrot Tjärasfalt Har ej identifierats inom föreliggande inventering - - Impregnerat trä Finns vid vidbyggd uteplats Kompletteras när entreprenör är upphandlad Levereras till godkänd mottagaranläggning I bygganden finns även 2 st oljetankar som skall saneras och transporteras till godkänd mottagaranläggning. Uppdragsnummer

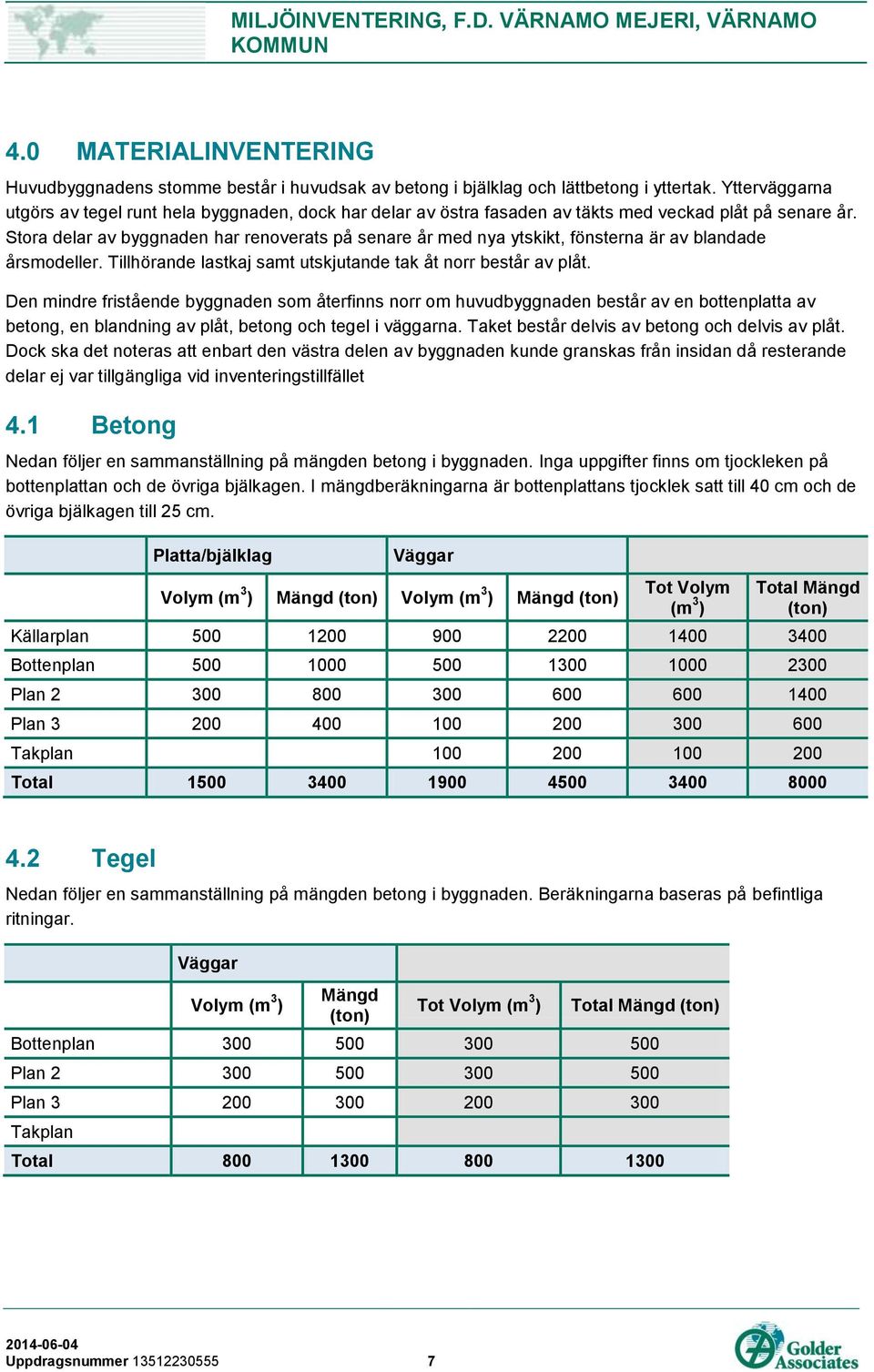

10 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN 4.0 MATERIALINVENTERING Huvudbyggnadens stomme består i huvudsak av betong i bjälklag och lättbetong i yttertak. Ytterväggarna utgörs av tegel runt hela byggnaden, dock har delar av östra fasaden av täkts med veckad plåt på senare år. Stora delar av byggnaden har renoverats på senare år med nya ytskikt, fönsterna är av blandade årsmodeller. Tillhörande lastkaj samt utskjutande tak åt norr består av plåt. Den mindre fristående byggnaden som återfinns norr om huvudbyggnaden består av en bottenplatta av betong, en blandning av plåt, betong och tegel i väggarna. Taket består delvis av betong och delvis av plåt. Dock ska det noteras att enbart den västra delen av byggnaden kunde granskas från insidan då resterande delar ej var tillgängliga vid inventeringstillfället 4.1 Betong Nedan följer en sammanställning på mängden betong i byggnaden. Inga uppgifter finns om tjockleken på bottenplattan och de övriga bjälkagen. I mängdberäkningarna är bottenplattans tjocklek satt till 40 cm och de övriga bjälkagen till 25 cm. Platta/bjälklag Väggar Volym (m 3 ) Mängd (ton) Volym (m 3 ) Mängd (ton) Tot Volym (m 3 ) Total Mängd (ton) Källarplan Bottenplan Plan Plan Takplan Total Tegel Nedan följer en sammanställning på mängden betong i byggnaden. Beräkningarna baseras på befintliga ritningar. Väggar Volym (m 3 ) Mängd (ton) Tot Volym (m 3 ) Total Mängd (ton) Bottenplan Plan Plan Takplan Total Uppdragsnummer

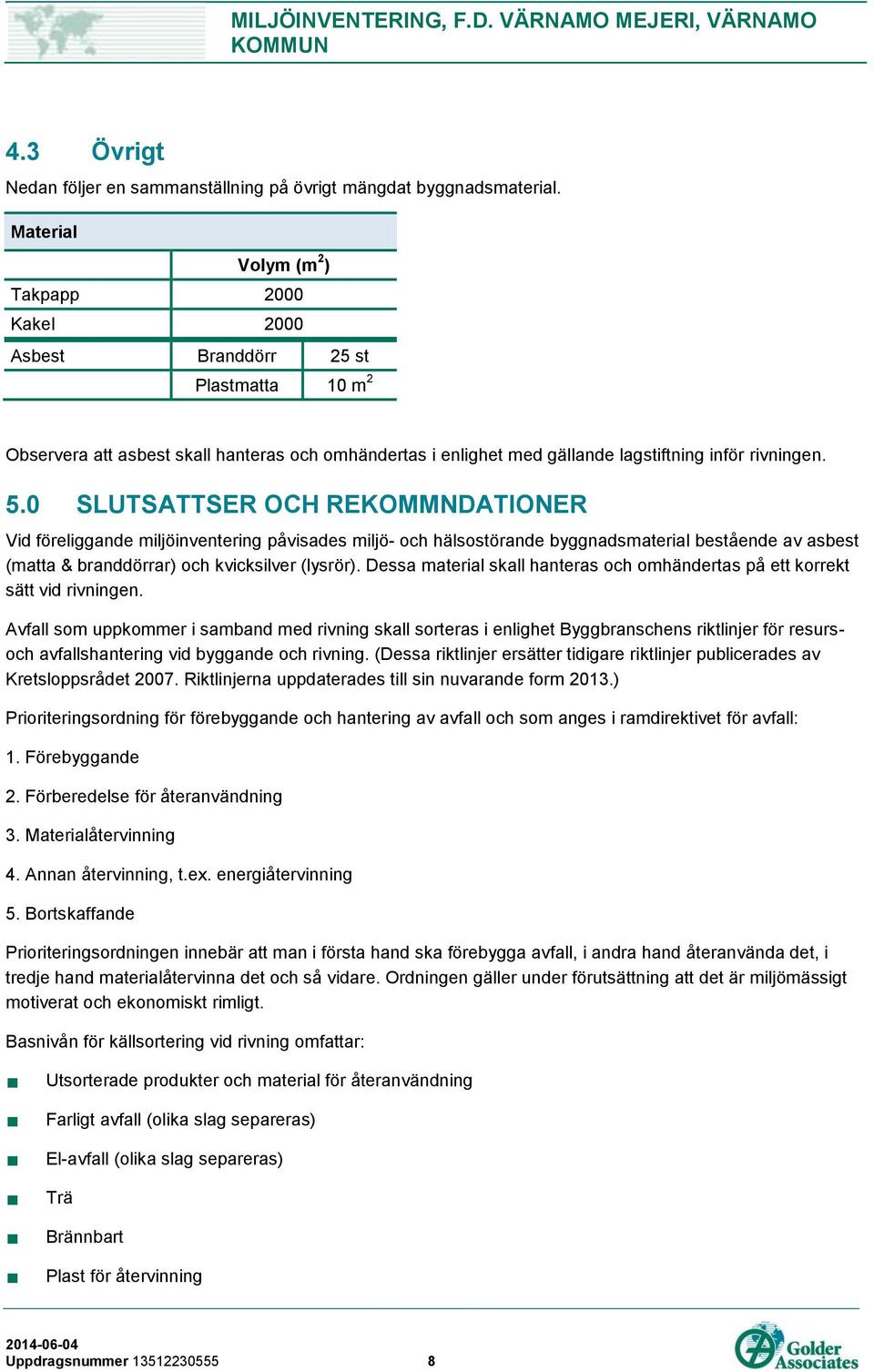

11 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN 4.3 Övrigt Nedan följer en sammanställning på övrigt mängdat byggnadsmaterial. Material Volym (m 2 ) Takpapp 2000 Kakel 2000 Asbest Branddörr 25 st Plastmatta 10 m 2 Observera att asbest skall hanteras och omhändertas i enlighet med gällande lagstiftning inför rivningen. 5.0 SLUTSATTSER OCH REKOMMNDATIONER Vid föreliggande miljöinventering påvisades miljö- och hälsostörande byggnadsmaterial bestående av asbest (matta & branddörrar) och kvicksilver (lysrör). Dessa material skall hanteras och omhändertas på ett korrekt sätt vid rivningen. Avfall som uppkommer i samband med rivning skall sorteras i enlighet Byggbranschens riktlinjer för resursoch avfallshantering vid byggande och rivning. (Dessa riktlinjer ersätter tidigare riktlinjer publicerades av Kretsloppsrådet Riktlinjerna uppdaterades till sin nuvarande form 2013.) Prioriteringsordning för förebyggande och hantering av avfall och som anges i ramdirektivet för avfall: 1. Förebyggande 2. Förberedelse för återanvändning 3. Materialåtervinning 4. Annan återvinning, t.ex. energiåtervinning 5. Bortskaffande Prioriteringsordningen innebär att man i första hand ska förebygga avfall, i andra hand återanvända det, i tredje hand materialåtervinna det och så vidare. Ordningen gäller under förutsättning att det är miljömässigt motiverat och ekonomiskt rimligt. Basnivån för källsortering vid rivning omfattar: Utsorterade produkter och material för återanvändning Farligt avfall (olika slag separeras) El-avfall (olika slag separeras) Trä Brännbart Plast för återvinning Uppdragsnummer

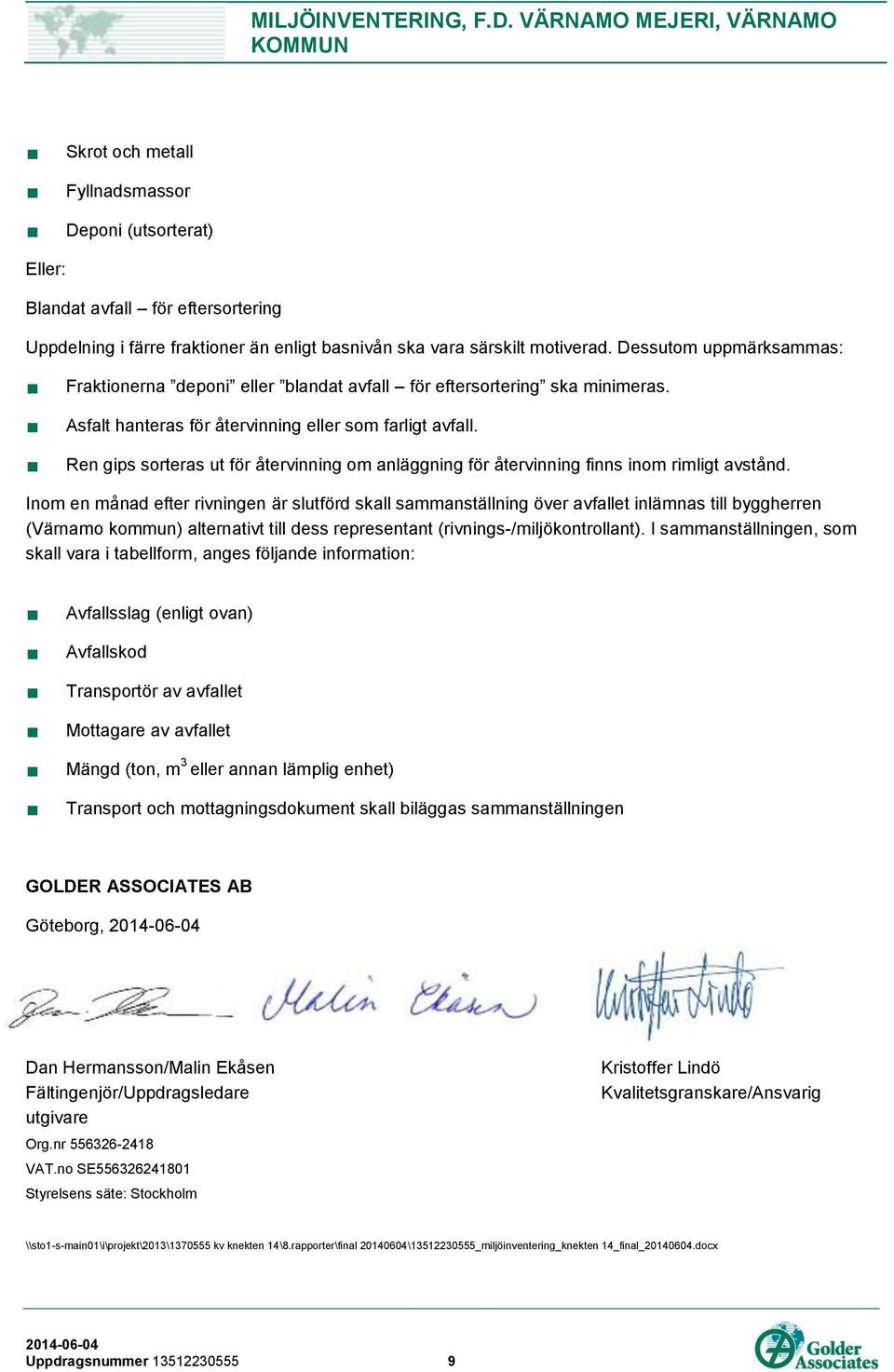

12 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN Skrot och metall Fyllnadsmassor Deponi (utsorterat) Eller: Blandat avfall för eftersortering Uppdelning i färre fraktioner än enligt basnivån ska vara särskilt motiverad. Dessutom uppmärksammas: Fraktionerna deponi eller blandat avfall för eftersortering ska minimeras. Asfalt hanteras för återvinning eller som farligt avfall. Ren gips sorteras ut för återvinning om anläggning för återvinning finns inom rimligt avstånd. Inom en månad efter rivningen är slutförd skall sammanställning över avfallet inlämnas till byggherren (Värnamo kommun) alternativt till dess representant (rivnings-/miljökontrollant). I sammanställningen, som skall vara i tabellform, anges följande information: Avfallsslag (enligt ovan) Avfallskod Transportör av avfallet Mottagare av avfallet Mängd (ton, m 3 eller annan lämplig enhet) Transport och mottagningsdokument skall biläggas sammanställningen GOLDER ASSOCIATES AB Göteborg, Dan Hermansson/Malin Ekåsen Fältingenjör/Uppdragsledare utgivare Org.nr VAT.no SE Styrelsens säte: Stockholm Kristoffer Lindö Kvalitetsgranskare/Ansvarig \\sto1-s-main01\i\projekt\2013\ kv knekten 14\8.rapporter\final \ _miljöinventering_knekten 14_final_ docx Uppdragsnummer

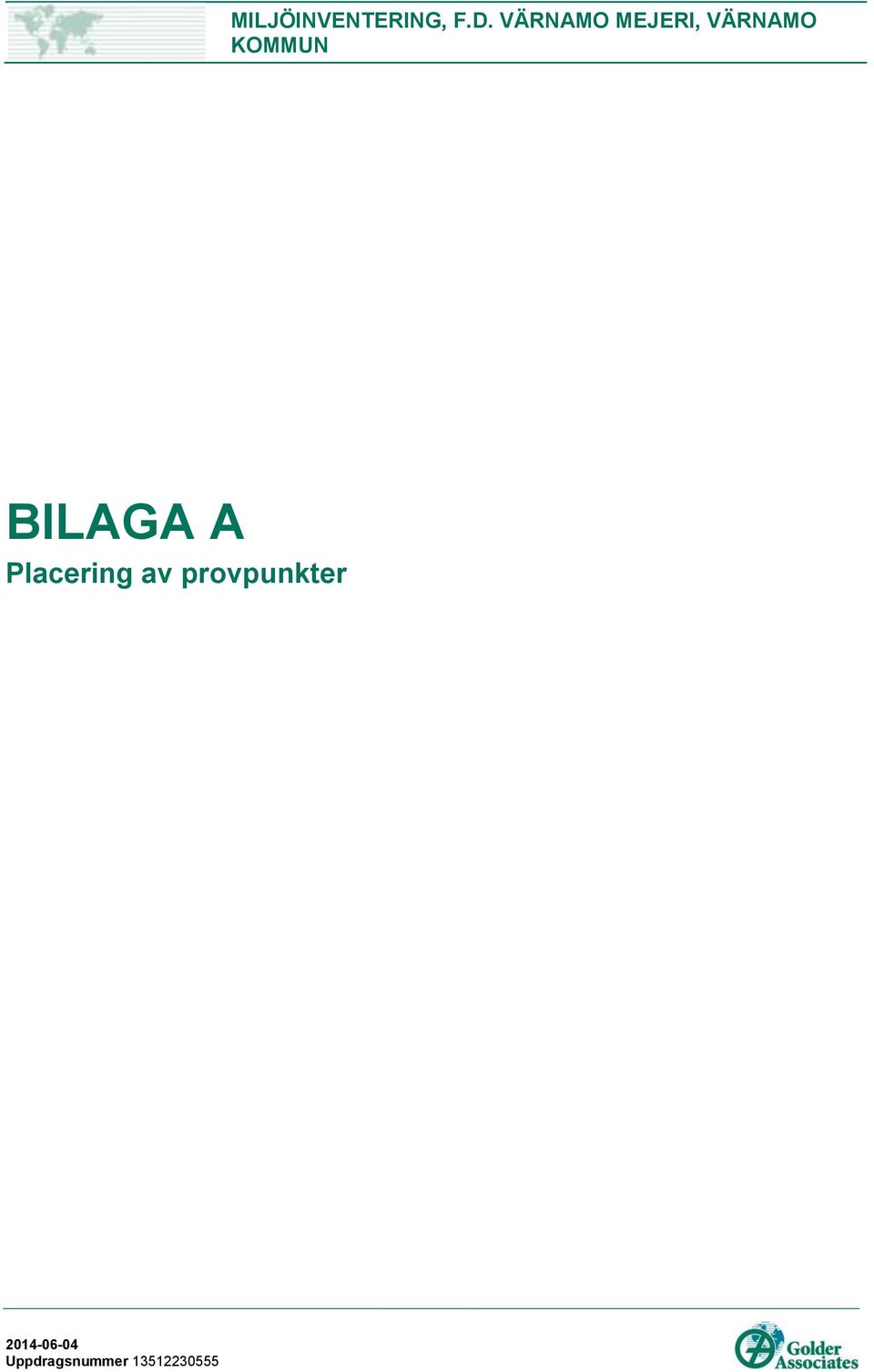

13 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN BILAGA A Placering av provpunkter Uppdragsnummer

14 PROVTAGNINGSPLAN KNEKTEN 14 VÄRNAMO Skala (A3) Datum BILAGA A 1: Plan 2 Bottenplan Källarplan Projektnr çççççççççç ççççççççç çççç çççç ççç 19 çççççç 18 ççççççç ççççççç çççççççççç çççç 19 ççççççççççççççççç çç Uppdragsledare: M. Ekåsen 11 ççççççç çççççççççççç ççççç 3 18 Handläggare: D. Hermansson ççç Plan 3 Takplan Teckenförklaring çç 12 Asbestmatta PAPP 15 çç ççç Oljeskadat betong Tegel, Väggar Betong, Golv Betong, Väggar Papp, Tak Plåt, Tak Underlag: LMV Plåt, Skorsten m Koordinatsystem: SWEREF ± I:\Projekt\2012\ Emån\IM\GIS\mxd ççç çççççç Ritad av: J. Andersson çççççççççççç Provtagning väggar

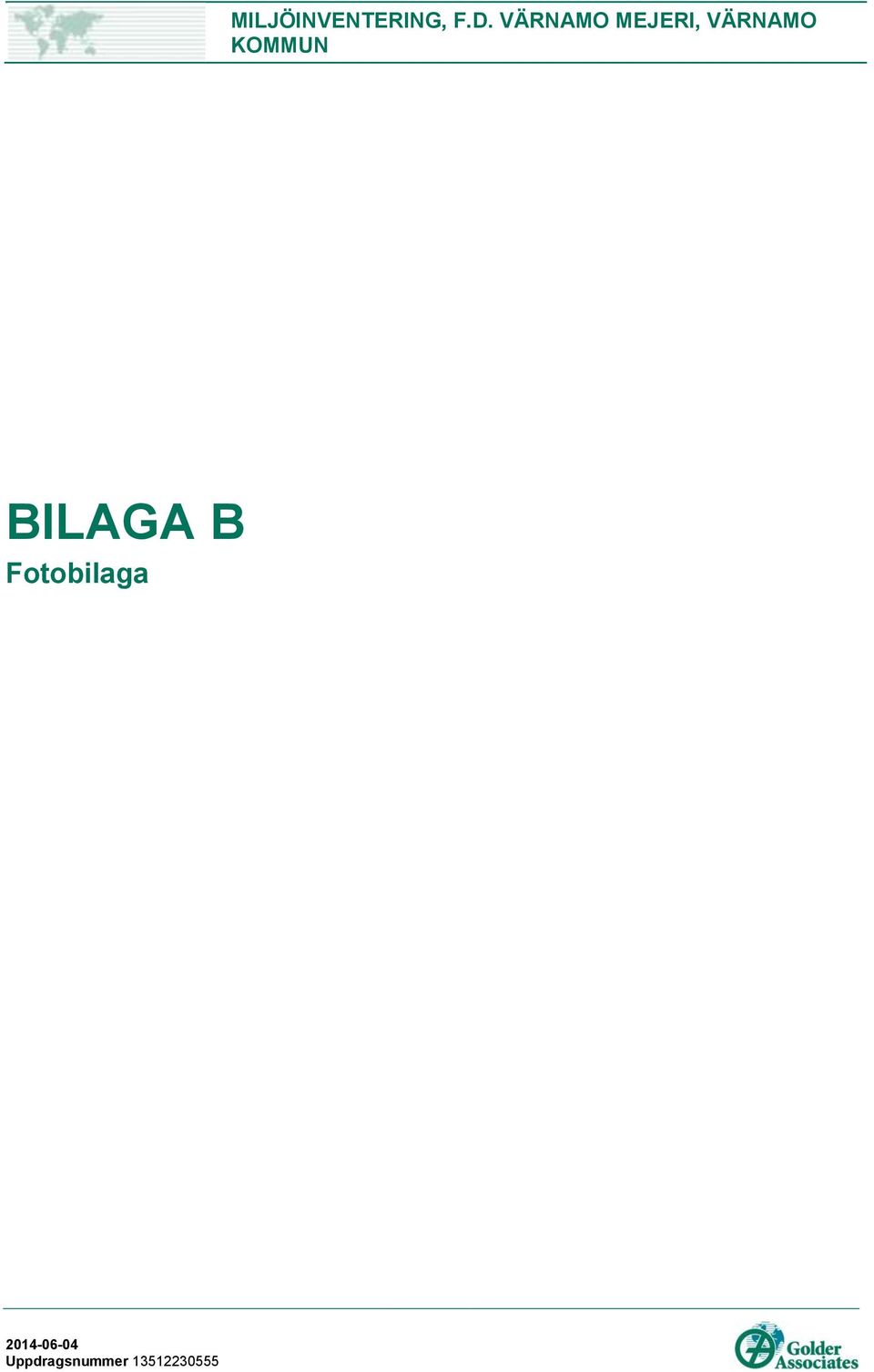

15 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN BILAGA B Fotobilaga Uppdragsnummer

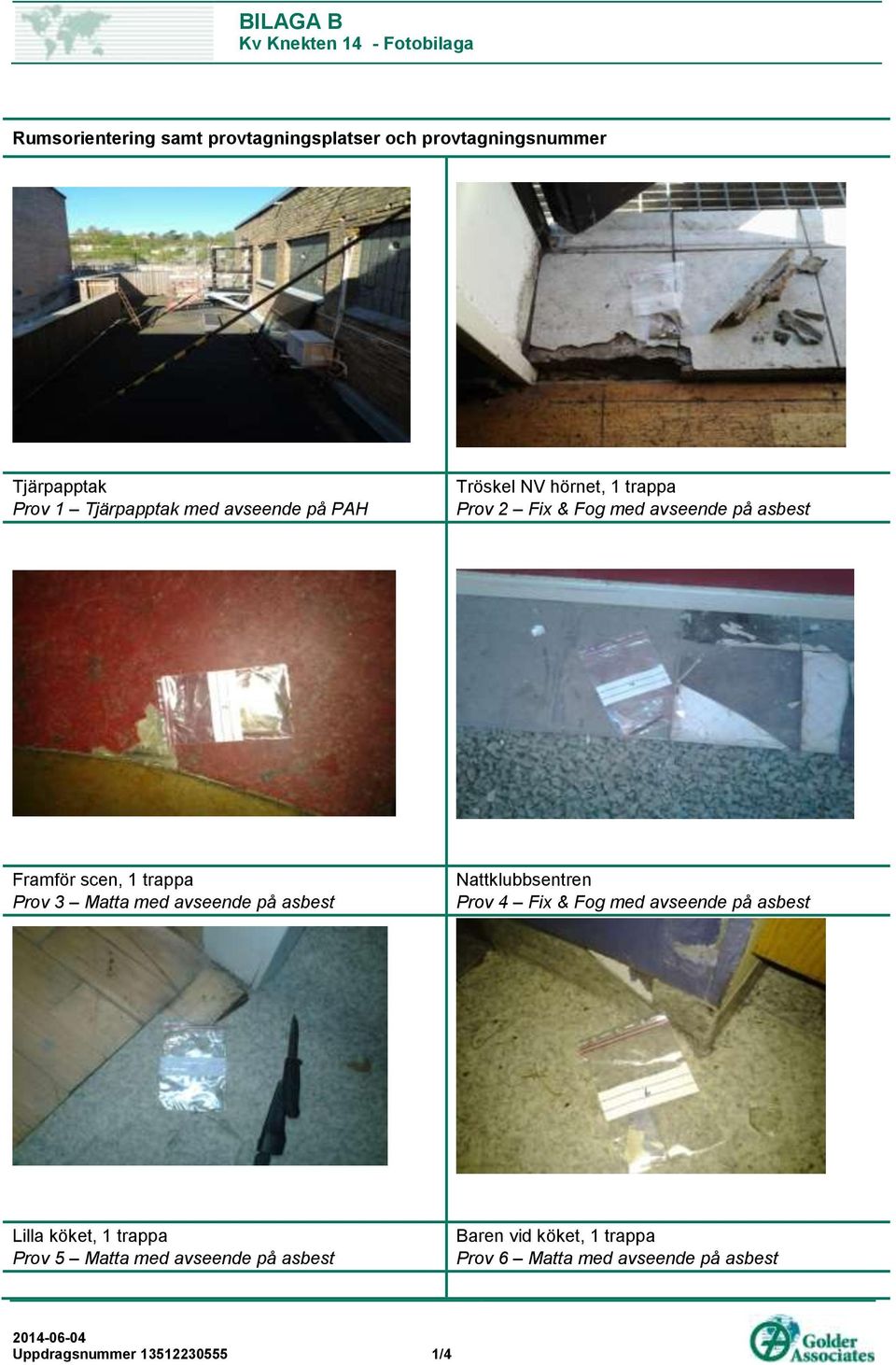

16 BILAGA B Kv Knekten 14 - Fotobilaga Rumsorientering samt provtagningsplatser och provtagningsnummer Tjärpapptak Prov 1 Tjärpapptak med avseende på PAH Tröskel NV hörnet, 1 trappa Prov 2 Fix & Fog med avseende på asbest Framför scen, 1 trappa Prov 3 Matta med avseende på asbest Nattklubbsentren Prov 4 Fix & Fog med avseende på asbest Lilla köket, 1 trappa Prov 5 Matta med avseende på asbest Baren vid köket, 1 trappa Prov 6 Matta med avseende på asbest Uppdragsnummer /4

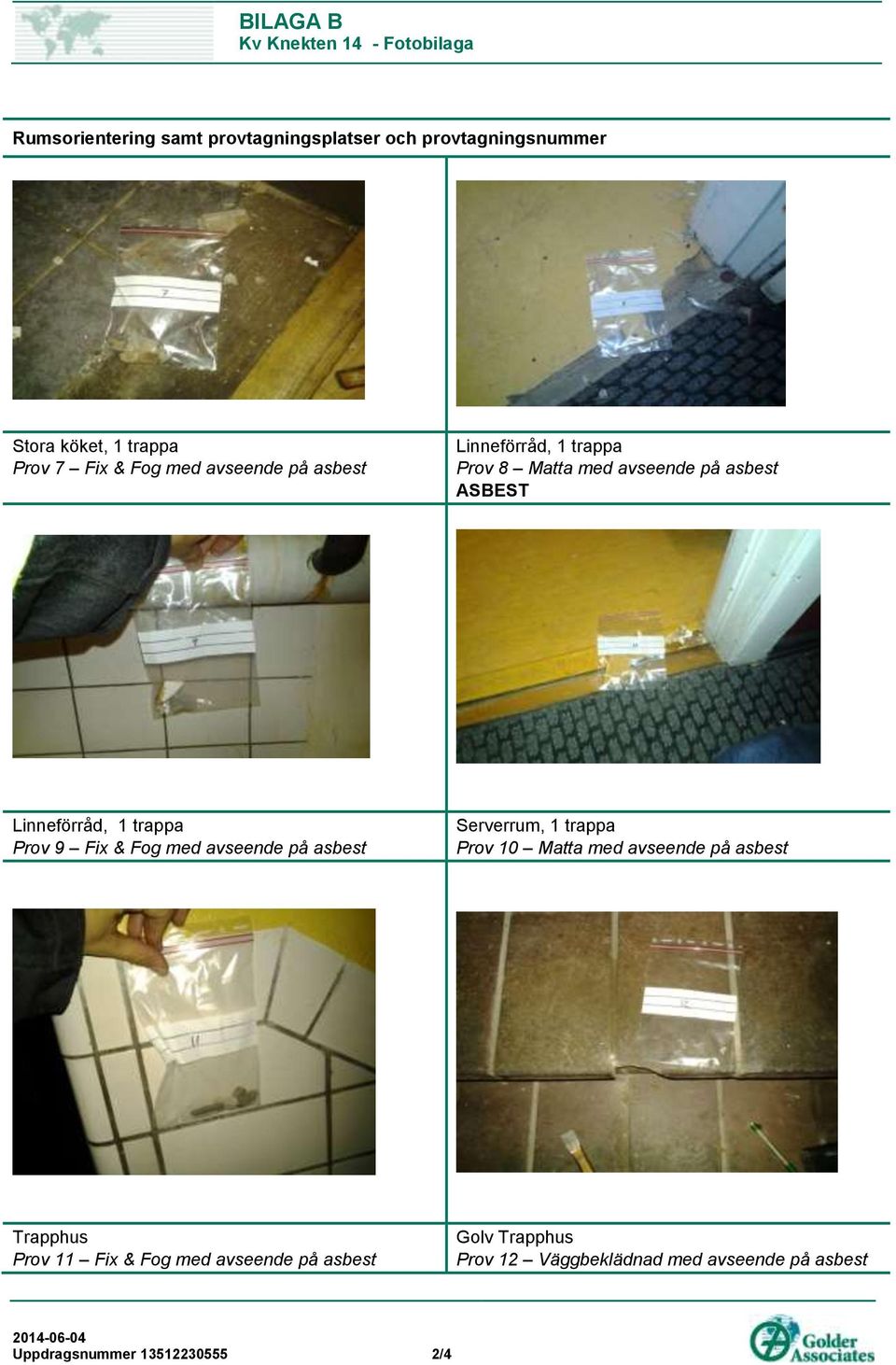

17 BILAGA B Kv Knekten 14 - Fotobilaga Rumsorientering samt provtagningsplatser och provtagningsnummer Stora köket, 1 trappa Prov 7 Fix & Fog med avseende på asbest Linneförråd, 1 trappa Prov 8 Matta med avseende på asbest ASBEST Linneförråd, 1 trappa Prov 9 Fix & Fog med avseende på asbest Serverrum, 1 trappa Prov 10 Matta med avseende på asbest Trapphus Prov 11 Fix & Fog med avseende på asbest Golv Trapphus Prov 12 Väggbeklädnad med avseende på asbest Uppdragsnummer /4

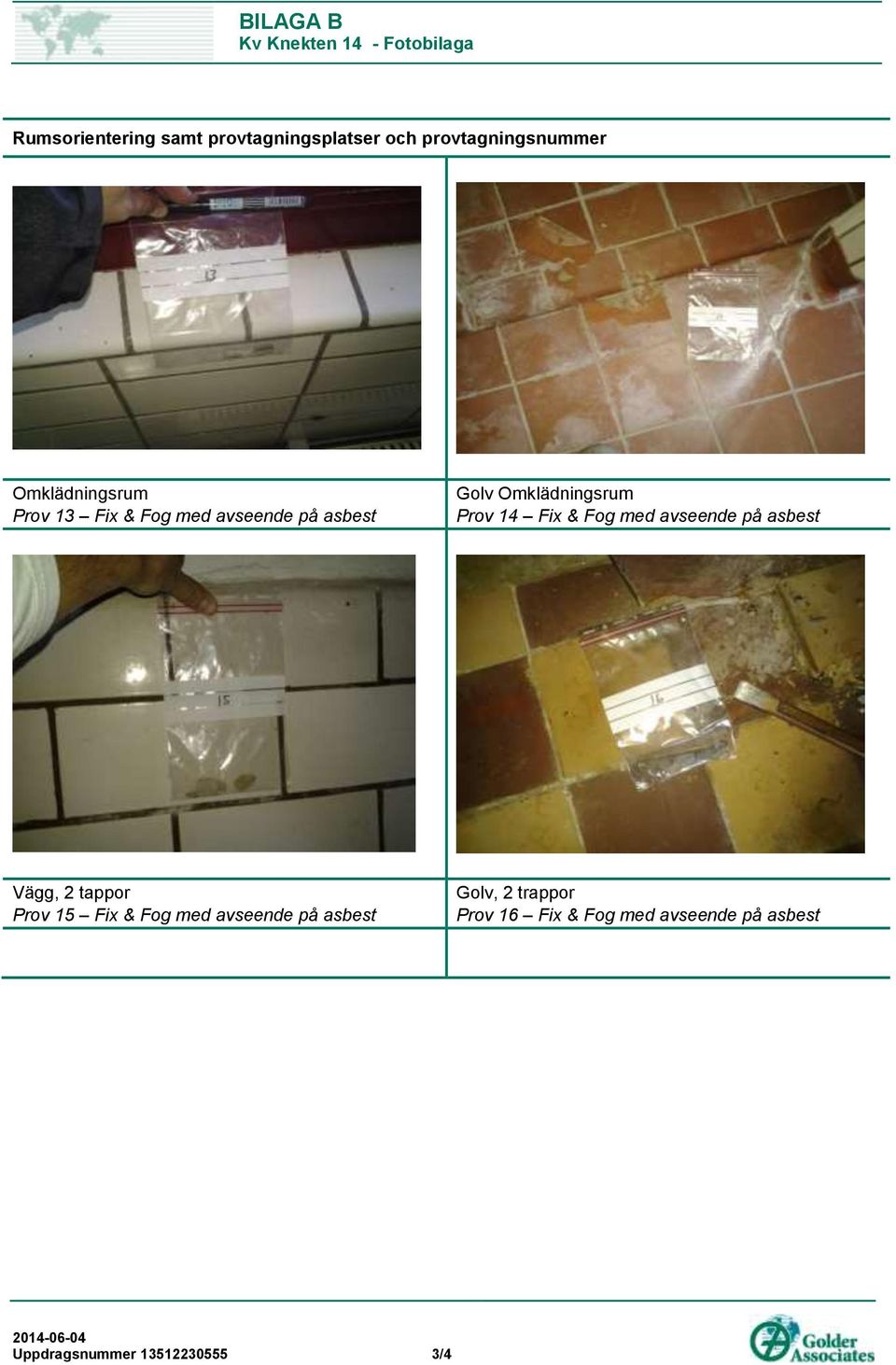

18 BILAGA B Kv Knekten 14 - Fotobilaga Rumsorientering samt provtagningsplatser och provtagningsnummer Omklädningsrum Prov 13 Fix & Fog med avseende på asbest Golv Omklädningsrum Prov 14 Fix & Fog med avseende på asbest Vägg, 2 tappor Prov 15 Fix & Fog med avseende på asbest Golv, 2 trappor Prov 16 Fix & Fog med avseende på asbest Uppdragsnummer /4

19 BILAGA B Kv Knekten 14 - Fotobilaga Rumsorientering samt provtagningsplatser och provtagningsnummer Ventilationsschakt, 2 trappor Prov 17 Tätningsmassa med avseende på asbest Golv Bottenvåning Prov 18 Fix & Fog med avseende på asbest Väggar Bottenvåning Prov 19 Fix & Fog med avseende på asbest Vägg Källare Prov 20 Fix & Fog med avseende på asbest Fläktrum, 2 trappor Prov 21 Matta med avseende på asbest Förrådshus på gårdsplan Prov 22 Fix & Fog med avseende på asbest Uppdragsnummer /4

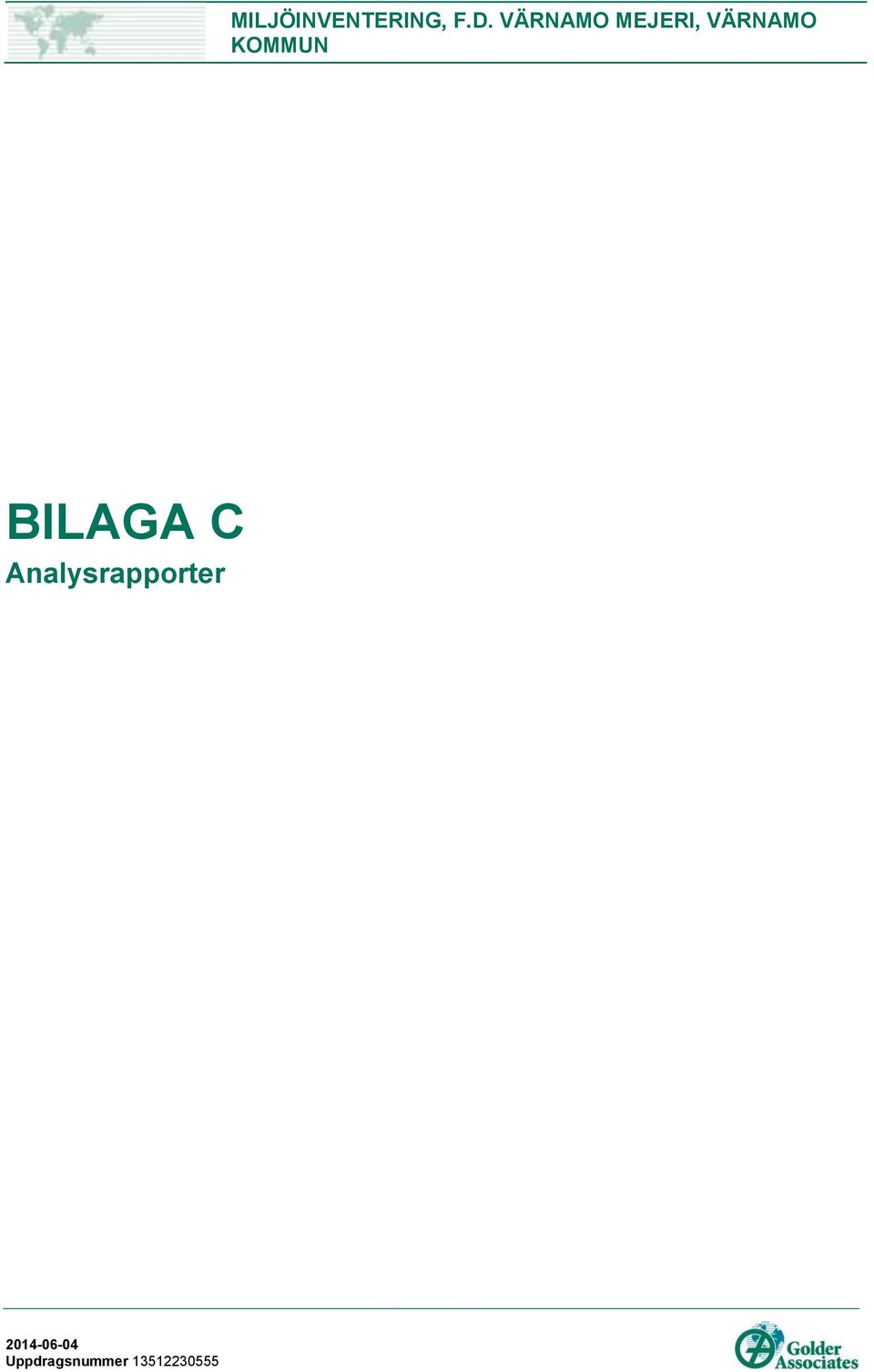

20 MILJÖINVENTERING, F.D. VÄRNAMO MEJERI, VÄRNAMO KOMMUN BILAGA C Analysrapporter Uppdragsnummer

21 Rapport Sida 1 (8) T Q44RD0N900 Registrerad :48 Golder Associates AB Utfärdad Dan Hermansson Projekt Kv. Knekten Bestnr Lilla Bommen Göteborg Sweden Analys av material Er beteckning 1 O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign naftalen <0.050 mg/kg 1 1 INRO acenaftylen <0.050 mg/kg 1 1 INRO acenaften mg/kg 1 1 INRO fluoren mg/kg 1 1 INRO fenantren mg/kg 1 1 INRO antracen mg/kg 1 1 INRO fluoranten mg/kg 1 1 INRO pyren mg/kg 1 1 INRO bens(a)antracen mg/kg 1 1 INRO krysen mg/kg 1 1 INRO bens(b)fluoranten mg/kg 1 1 INRO bens(k)fluoranten mg/kg 1 1 INRO bens(a)pyren mg/kg 1 1 INRO dibens(ah)antracen mg/kg 1 1 INRO benso(ghi)perylen mg/kg 1 1 INRO indeno(123cd)pyren mg/kg 1 1 INRO PAH, summa 16* 10 mg/kg 1 1 INRO PAH, summa cancerogena* 5.8 mg/kg 1 1 INRO PAH, summa övriga* 4.4 mg/kg 1 1 INRO PAH, summa L* mg/kg 1 1 INRO PAH, summa M* 3.4 mg/kg 1 1 INRO PAH, summa H* 6.7 mg/kg 1 1 INRO Er beteckning 2 O Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av PDF created with pdffactory Pro trial version Ingalill Rosen :34:14 Client Service ingalill.rosen@alsglobal.com

22 Rapport Sida 2 (8) T Q44RD0N900 Er beteckning 3 O Er beteckning 4 O Er beteckning 5 O Er beteckning 6 O Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av PDF created with pdffactory Pro trial version Ingalill Rosen :34:14 Client Service ingalill.rosen@alsglobal.com

23 Rapport Sida 3 (8) T Q44RD0N900 Er beteckning 7 O Er beteckning 8 O ASBEST ja 2 1 INRO krysotil detekt 2 1 INRO Er beteckning 9 O Er beteckning 10 O Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av PDF created with pdffactory Pro trial version Ingalill Rosen :34:14 Client Service ingalill.rosen@alsglobal.com

27 Rapport Sida 7 (8) T Q44RD0N900 * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Paket OJ-1. Bestämning av polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) enligt metod baserad på US EPA 8270 och ISO Mätning utförs med GC-MS. PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Rev Paket A-1B. Bestämning av asbest med faskontrastmikroskop enligt NIOSH Analysmetoden är endast kvalitativ. "Ej det" betyder att inga asbestfibrer har påvisats. Detektionsgränsen är 0,1 viktsprocent i materialprov. "Detekt" betyder att denna typ av asbestfiber har påvisats. Rev INRO Godkännare Ingalill Rosén Utf 1 1 För mätningen svarar ALS Laboratory Group, Na Harfê 9/336, , Prag 9, Tjeckien, som är av det tjeckiska ackrediteringsorganet CAI ackrediterat laboratorium (Reg.nr. 1163). CAI är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade i; Prag, Na Harfê 9/336, , Praha 9, Ceska Lipa, Bendlova 1687/7, Ceska Lipa, Pardubice, V Raji 906, Pardubice. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). Webb: Dokumentet är godkänt och digitalt Box 511 E-post: info.ta@alsglobal.com signerat av Ingalill Rosen Täby Sweden Tel: Fax: Client Service ingalill.rosen@alsglobal.com PDF created with pdffactory Pro trial version :34:14

28 Rapport Sida 8 (8) T Q44RD0N900 Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. Box Täby Sweden Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av PDF created with pdffactory Pro trial version Ingalill Rosen :34:14 Client Service ingalill.rosen@alsglobal.com
