Propellrar & Drivsystem

Transkript

1 Grundat 1973 CAPELLA MARIN FIRAR 40 ÅR 2013 Propellrar & Drivsystem Vi har alltid ca brons propellrar på lager i Länna/Stockholm

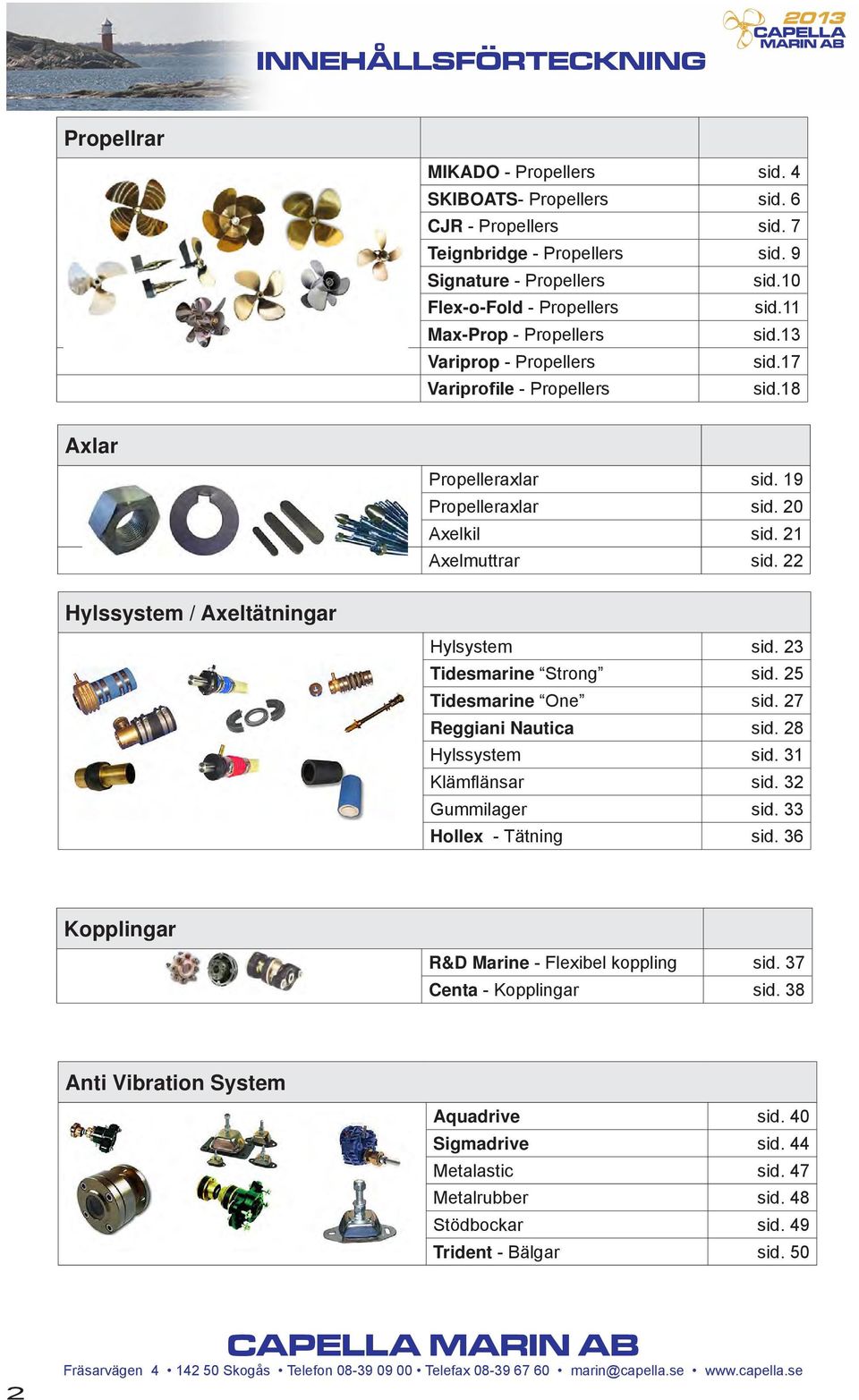

2 INNEHÅLLSFÖRTECKNING Propellrar MIKADO - Propellers sid. 4 SKIBOATS- Propellers sid. 6 CJR - Propellers sid. 7 Teignbridge - Propellers sid. 9 Signature - Propellers sid.10 Flex-o-Fold - Propellers sid.11 Max-Prop - Propellers sid.13 Variprop - Propellers sid.17 Variprofile - Propellers sid.18 Axlar Propelleraxlar sid. 19 Propelleraxlar sid. 20 Axelkil sid. 21 Axelmuttrar sid. 22 Hylssystem / Axeltätningar Hylsystem sid. 23 Tidesmarine Strong sid. 25 Tidesmarine One sid. 27 Reggiani Nautica sid. 28 Hylssystem sid. 31 Klämflänsar sid. 32 Gummilager sid. 33 Hollex - Tätning sid. 36 Kopplingar R&D Marine - Flexibel koppling sid. 37 Centa - Kopplingar sid. 38 Anti Vibration System Aquadrive sid. 40 Sigmadrive sid. 44 Metalastic sid. 47 Metalrubber sid. 48 Stödbockar sid. 49 Trident - Bälgar sid. 50 2

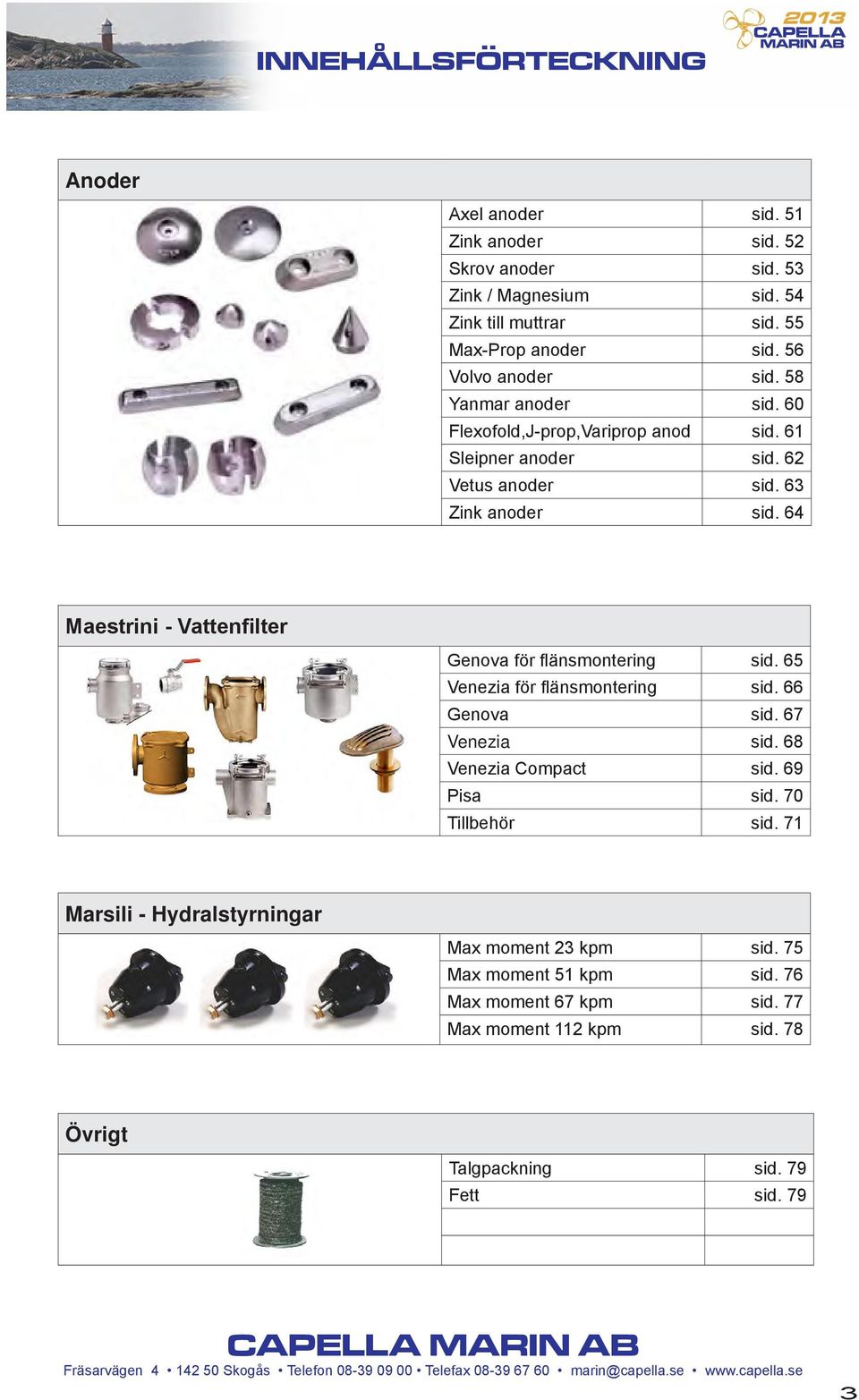

3 INNEHÅLLSFÖRTECKNING Anoder Axel anoder sid. 51 Zink anoder sid. 52 Skrov anoder sid. 53 Zink / Magnesium sid. 54 Zink till muttrar sid. 55 Max-Prop anoder sid. 56 Volvo anoder sid. 58 Yanmar anoder sid. 60 Flexofold,J-prop,Variprop anod sid. 61 Sleipner anoder sid. 62 Vetus anoder sid. 63 Zink anoder sid. 64 Maestrini - Vattenfilter Genova för flänsmontering sid. 65 Venezia för flänsmontering sid. 66 Genova sid. 67 Venezia sid. 68 Venezia Compact sid. 69 Pisa sid. 70 Tillbehör sid. 71 Marsili - Hydralstyrningar Max moment 23 kpm sid. 75 Max moment 51 kpm sid. 76 Max moment 67 kpm sid. 77 Max moment 112 kpm sid. 78 Övrigt Talgpackning sid. 79 Fett sid. 79 3

4 MIKADO PROPELLER Bronspropellrar Finns som två, tre, fyra och fembladiga propellrar. Propellrarna är i standardutförande tillverkade i manganbrons. Propellrar av andra typer, material och dimensioner offereras. MIKADO Propeller Co.,Ltd Japan, firarde år 2002 sitt 100 års jubileum. Levereras med ISO KONA 1:10 Olika konor kan levereras tex. 1:10, 1:12 och 1:16 Propellrar med större diameter, bladarea och propeller typ kan levereras. Tillägg för NIBRAL. Tillägg för Cuppning. ALLTID 2000 PROPELLAR PÅ LAGER. 2-bladig standard 3-bladig standard 4-bladig standard Dia. i tum 2-bladig standard 3-bladig standard 4-bladig standard exkl inkl exkl inkl exkl inkl : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :- Bladarea 35% 35% 52% 52% 69% 69% Material Mangan Brons Mangan Brons Mangan Brons Mangan Brons Mangan Brons Mangan Brons * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 4

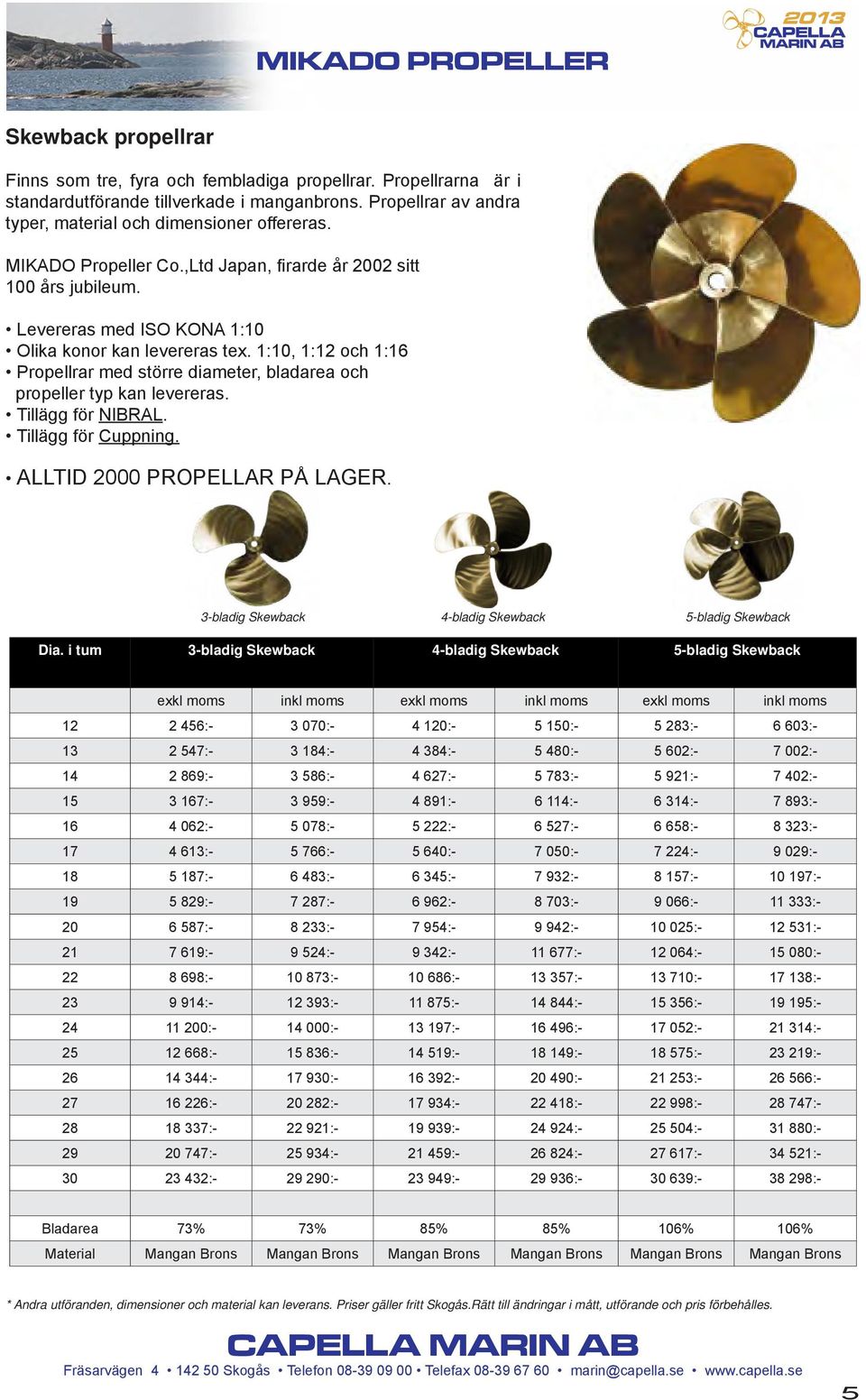

5 MIKADO PROPELLER Skewback propellrar Finns som tre, fyra och fembladiga propellrar. Propellrarna är i standardutförande tillverkade i manganbrons. Propellrar av andra typer, material och dimensioner offereras. MIKADO Propeller Co.,Ltd Japan, firarde år 2002 sitt 100 års jubileum. Levereras med ISO KONA 1:10 Olika konor kan levereras tex. 1:10, 1:12 och 1:16 Propellrar med större diameter, bladarea och propeller typ kan levereras. Tillägg för NIBRAL. Tillägg för Cuppning. ALLTID 2000 PROPELLAR PÅ LAGER. 3-bladig Skewback 4-bladig Skewback 5-bladig Skewback Dia. i tum 3-bladig Skewback 4-bladig Skewback 5-bladig Skewback exkl inkl exkl inkl exkl inkl : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :- Bladarea 73% 73% 85% 85% 106% 106% Material Mangan Brons Mangan Brons Mangan Brons Mangan Brons Mangan Brons Mangan Brons * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 5

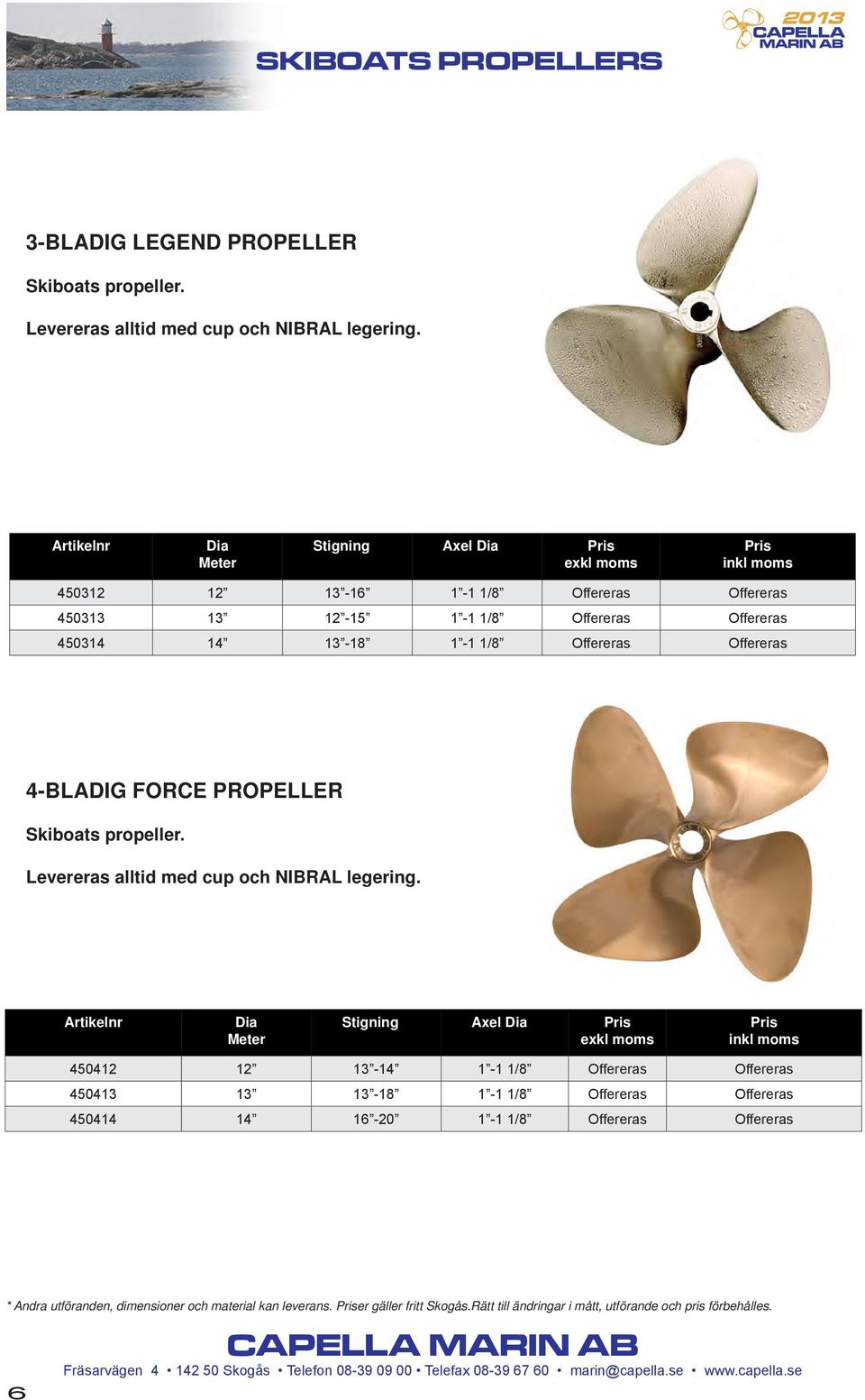

6 SKIBOATS PROPELLERS 3-BLADIG LEGEND PROPELLER Skiboats propeller. Levereras alltid med cup och NIBRAL legering. Dia Meter Stigning Axel Dia exkl inkl /8 Offereras Offereras /8 Offereras Offereras /8 Offereras Offereras 4-BLADIG FORCE PROPELLER Skiboats propeller. Levereras alltid med cup och NIBRAL legering. Dia Meter Stigning Axel Dia exkl inkl /8 Offereras Offereras /8 Offereras Offereras /8 Offereras Offereras * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 6

7 CJR PROPELLERS VEEM Interceptor Den unika interceptor tekniken möjliggör val av rätt propeller till varje fartyg utan att fartyget torrätts. Propellern behöver inte monteras bort för byte eller modifiering. Propellerstigningen kan finjusteras för att passa fartyget med hjälp av band (interceptor) med olika höjd som är monterat på propellerbladets bakkant. Högre bandhöjd ger högre stigning och lägre motorvarv och vise versa. Genom att uppnå rätt varvtal på motorn kan motorns maximala effekt och optimala belastning tillgodoses utan att propellerns konstruktions modifieras. Man kan också välja rätt belastningsgrad för motorn vid olika driftförhållanden t.ex. är fartyget lätt lastat kan ett högre band monteras, är fartyget tungt lastat väljer man ett lägre band. Bearbetningen av propellrarna sker i 5-axliga CNC maskiner vilket ger en enastående noggrannhet och identiska propellrar. Propellrarna är dynamiskt balanserade för att säkerställa en vibrationsfri gång. 7

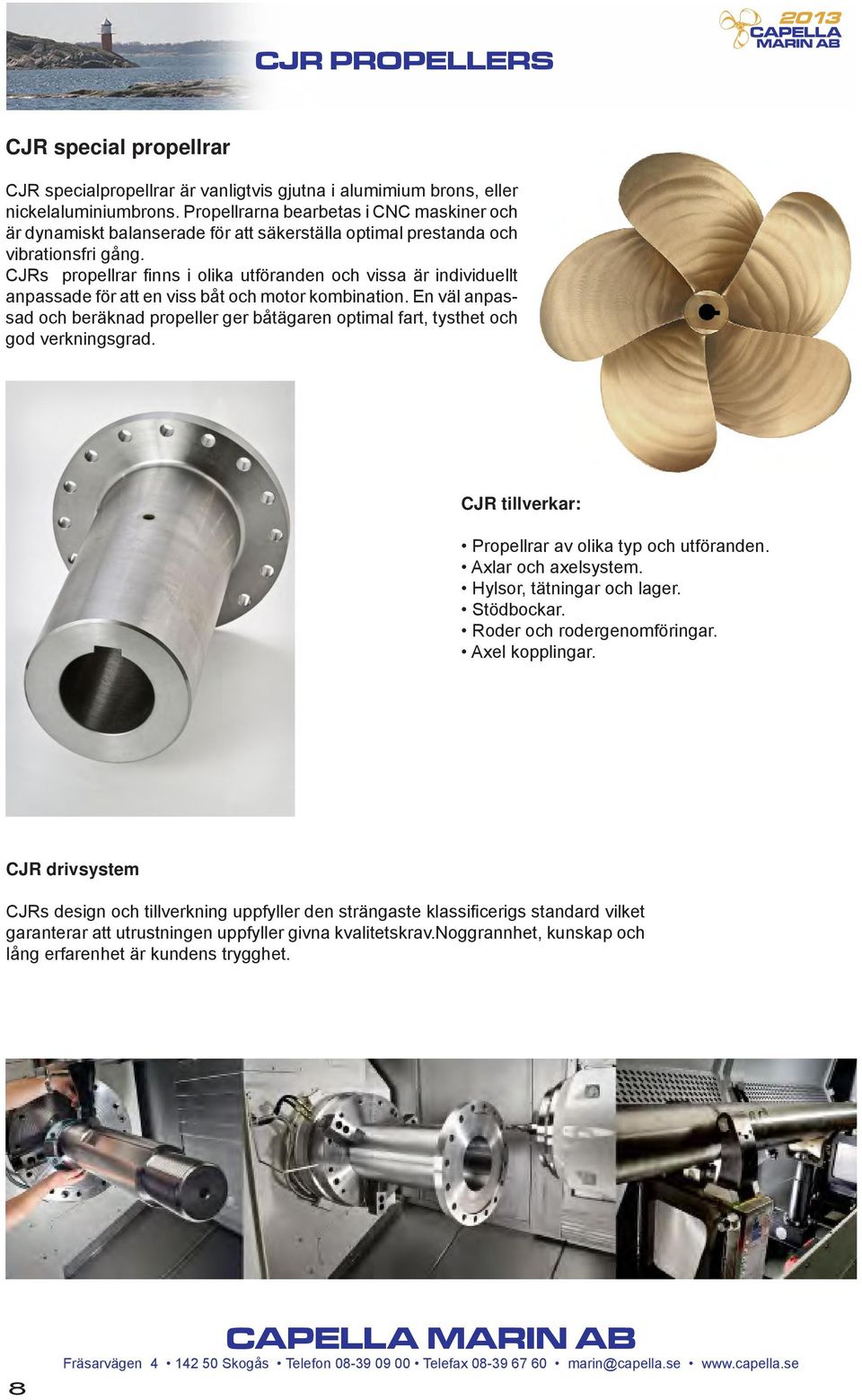

8 CJR PROPELLERS CJR special propellrar CJR specialpropellrar är vanligtvis gjutna i alumimium brons, eller nickelaluminiumbrons. Propellrarna bearbetas i CNC maskiner och är dynamiskt balanserade för att säkerställa optimal prestanda och vibrationsfri gång. CJRs propellrar finns i olika utföranden och vissa är individuellt anpassade för att en viss båt och motor kombination. En väl anpassad och beräknad propeller ger båtägaren optimal fart, tysthet och god verkningsgrad. CJR tillverkar: Propellrar av olika typ och utföranden. Axlar och axelsystem. Hylsor, tätningar och lager. Stödbockar. Roder och rodergenomföringar. Axel kopplingar. CJR drivsystem CJRs design och tillverkning uppfyller den strängaste klassificerigs standard vilket garanterar att utrustningen uppfyller givna kvalitetskrav.noggrannhet, kunskap och lång erfarenhet är kundens trygghet. 8

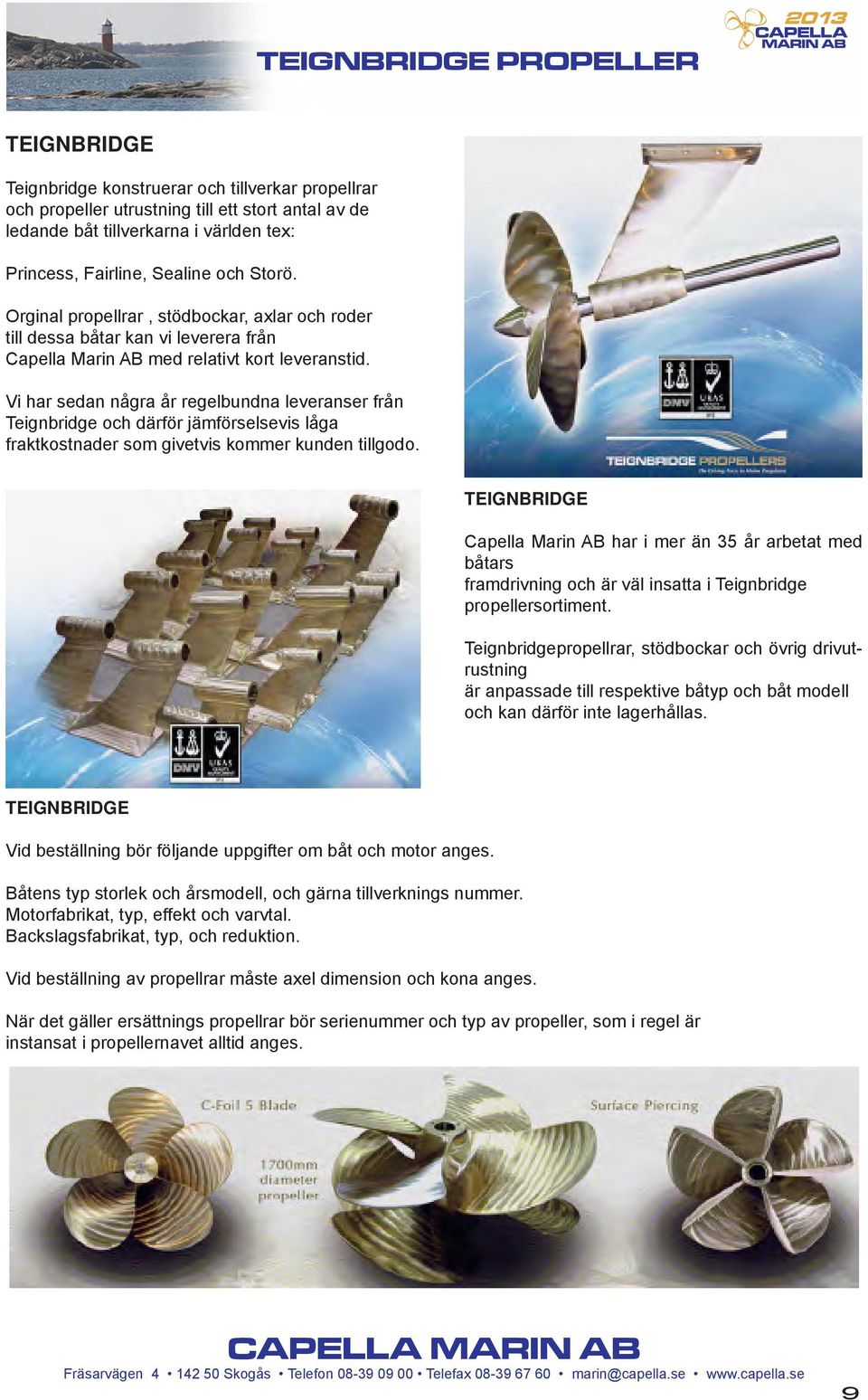

9 TEIGNBRIDGE PROPELLER TEIGNBRIDGE Teignbridge konstruerar och tillverkar propellrar och propeller utrustning till ett stort antal av de ledande båt tillverkarna i världen tex: Princess, Fairline, Sealine och Storö. Orginal propellrar, stödbockar, axlar och roder till dessa båtar kan vi leverera från Capella Marin AB med relativt kort leveranstid. Vi har sedan några år regelbundna leveranser från Teignbridge och därför jämförselsevis låga fraktkostnader som givetvis kommer kunden tillgodo. TEIGNBRIDGE Capella Marin AB har i mer än 35 år arbetat med båtars framdrivning och är väl insatta i Teignbridge propellersortiment. Teignbridgepropellrar, stödbockar och övrig drivutrustning är anpassade till respektive båtyp och båt modell och kan därför inte lagerhållas. TEIGNBRIDGE Vid beställning bör följande uppgifter om båt och motor anges. Båtens typ storlek och årsmodell, och gärna tillverknings nummer. Motorfabrikat, typ, effekt och varvtal. Backslagsfabrikat, typ, och reduktion. Vid beställning av propellrar måste axel dimension och kona anges. När det gäller ersättnings propellrar bör serienummer och typ av propeller, som i regel är instansat i propellernavet alltid anges. 9

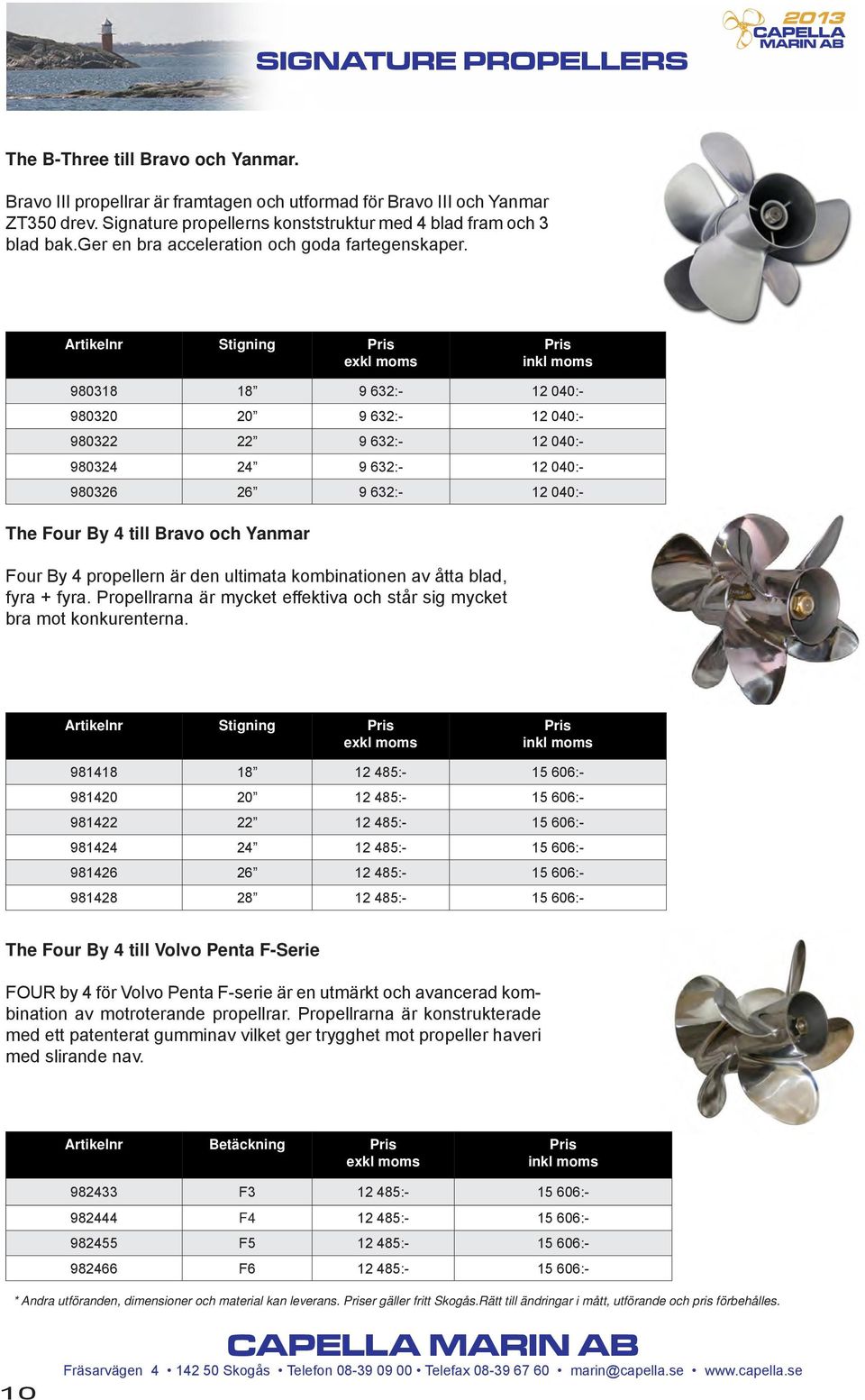

10 SIGNATURE PROPELLERS The B-Three till Bravo och Yanmar. Bravo III propellrar är framtagen och utformad för Bravo III och Yanmar ZT350 drev. Signature propellerns konststruktur med 4 blad fram och 3 blad bak.ger en bra acceleration och goda fartegenskaper. Stigning exkl inkl : : : : : : : : : :- The Four By 4 till Bravo och Yanmar Four By 4 propellern är den ultimata kombinationen av åtta blad, fyra + fyra. Propellrarna är mycket effektiva och står sig mycket bra mot konkurenterna. Stigning exkl inkl : : : : : : : : : : : :- The Four By 4 till Volvo Penta F-Serie FOUR by 4 för Volvo Penta F-serie är en utmärkt och avancerad kombination av motroterande propellrar. Propellrarna är konstrukterade med ett patenterat gumminav vilket ger trygghet mot propeller haveri med slirande nav. Betäckning exkl inkl F : : F : : F : : F : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 10

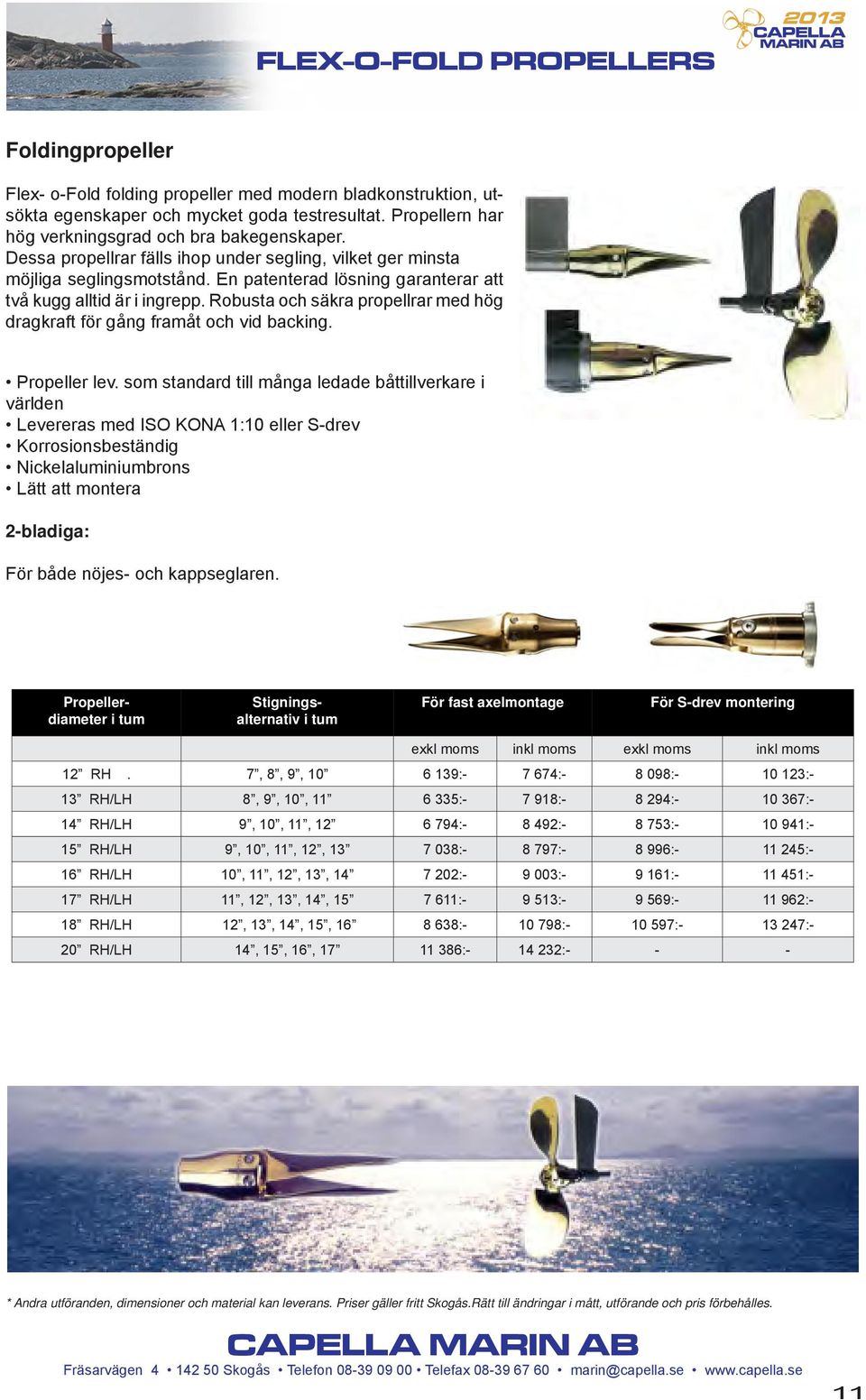

11 FLEX-O-FOLD PROPELLERS Foldingpropeller Flex- o-fold folding propeller med modern bladkonstruktion, utsökta egenskaper och mycket goda testresultat. Propellern har hög verkningsgrad och bra bakegenskaper. Dessa propellrar fälls ihop under segling, vilket ger minsta möjliga seglingsmotstånd. En patenterad lösning garanterar att två kugg alltid är i ingrepp. Robusta och säkra propellrar med hög dragkraft för gång framåt och vid backing. Propeller lev. som standard till många ledade båttillverkare i världen Levereras med ISO KONA 1:10 eller S-drev Korrosionsbeständig Nickelaluminiumbrons Lätt att montera 2-bladiga: För både nöjes- och kappseglaren. Propellerdiameter i tum Stigningsalternativ i tum För fast axelmontage För S-drev montering exkl inkl exkl inkl 12 RH. 7, 8, 9, : : : :- 13 RH/LH 8, 9, 10, : : : :- 14 RH/LH 9, 10, 11, : : : :- 15 RH/LH 9, 10, 11, 12, : : : :- 16 RH/LH 10, 11, 12, 13, : : : :- 17 RH/LH 11, 12, 13, 14, : : : :- 18 RH/LH 12, 13, 14, 15, : : : :- 20 RH/LH 14, 15, 16, : :- - - * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 11

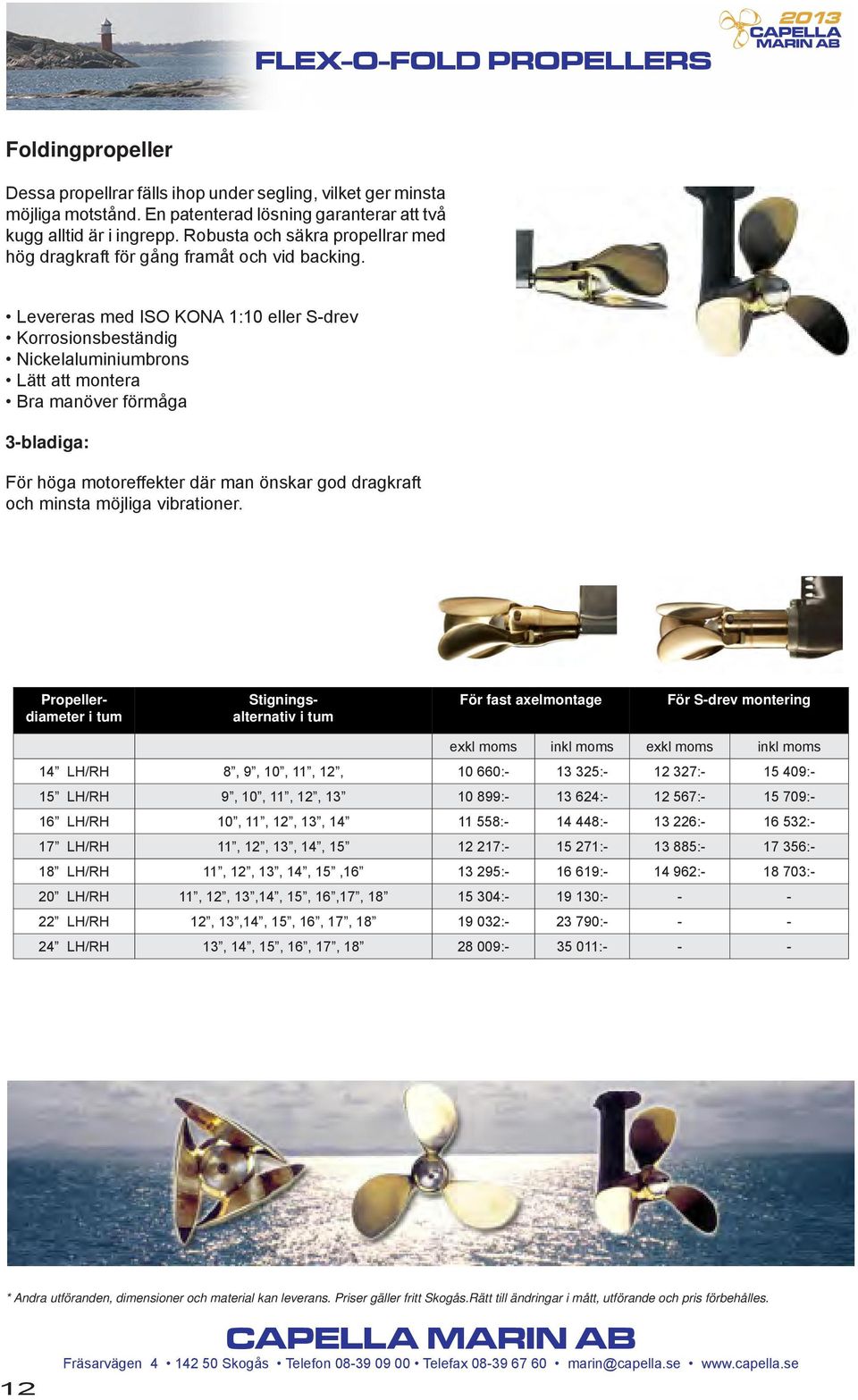

12 FLEX-O-FOLD PROPELLERS Foldingpropeller Dessa propellrar fälls ihop under segling, vilket ger minsta möjliga motstånd. En patenterad lösning garanterar att två kugg alltid är i ingrepp. Robusta och säkra propellrar med hög dragkraft för gång framåt och vid backing. Levereras med ISO KONA 1:10 eller S-drev Korrosionsbeständig Nickelaluminiumbrons Lätt att montera Bra manöver förmåga 3-bladiga: För höga motoreffekter där man önskar god dragkraft och minsta möjliga vibrationer. Propellerdiameter i tum Stigningsalternativ i tum För fast axelmontage För S-drev montering exkl inkl exkl inkl 14 LH/RH 8, 9, 10, 11, 12, : : : :- 15 LH/RH 9, 10, 11, 12, : : : :- 16 LH/RH 10, 11, 12, 13, : : : :- 17 LH/RH 11, 12, 13, 14, : : : :- 18 LH/RH 11, 12, 13, 14, 15, : : : :- 20 LH/RH 11, 12, 13,14, 15, 16,17, : : LH/RH 12, 13,14, 15, 16, 17, : : LH/RH 13, 14, 15, 16, 17, : :- - - * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 12

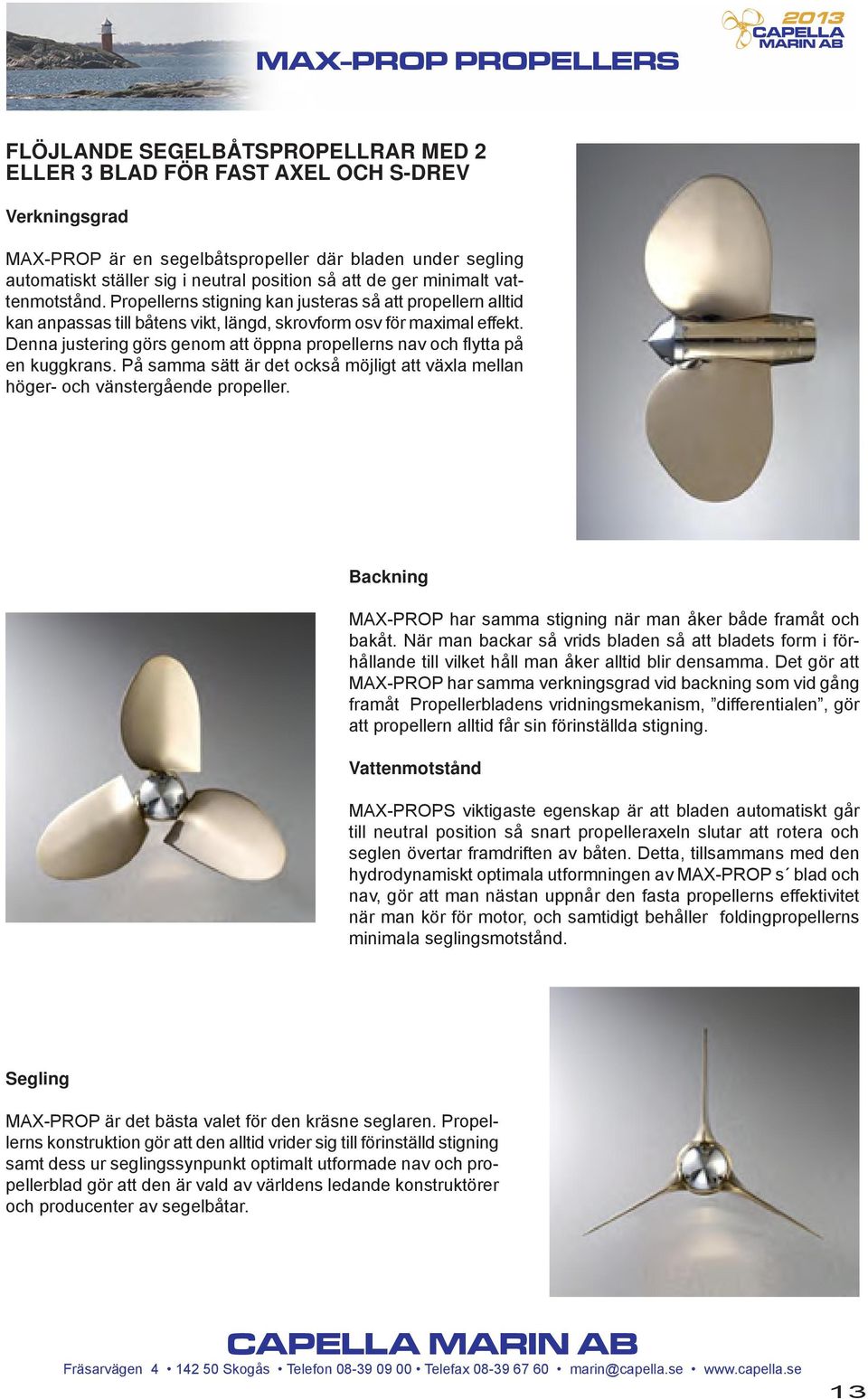

13 MAX-PROP PROPELLERS FLÖJLANDE SEGELBÅTSPROPELLRAR MED 2 ELLER 3 BLAD FÖR FAST AXEL OCH S-DREV Verkningsgrad MAX-PROP är en segelbåtspropeller där bladen under segling automatiskt ställer sig i neutral position så att de ger minimalt vattenmotstånd. Propellerns stigning kan justeras så att propellern alltid kan anpassas till båtens vikt, längd, skrovform osv för maximal effekt. Denna justering görs genom att öppna propellerns nav och flytta på en kuggkrans. På samma sätt är det också möjligt att växla mellan höger- och vänstergående propeller. Backning MAX-PROP har samma stigning när man åker både framåt och bakåt. När man backar så vrids bladen så att bladets form i förhållande till vilket håll man åker alltid blir densamma. Det gör att MAX-PROP har samma verkningsgrad vid backning som vid gång framåt Propellerbladens vridningsmekanism, differentialen, gör att propellern alltid får sin förinställda stigning. Vattenmotstånd MAX-PROPS viktigaste egenskap är att bladen automatiskt går till neutral position så snart propelleraxeln slutar att rotera och seglen övertar framdriften av båten. Detta, tillsammans med den hydrodynamiskt optimala utformningen av MAX-PROP s blad och nav, gör att man nästan uppnår den fasta propellerns effektivitet när man kör för motor, och samtidigt behåller foldingpropellerns minimala seglingsmotstånd. Segling MAX-PROP är det bästa valet för den kräsne seglaren. Propellerns konstruktion gör att den alltid vrider sig till förinställd stigning samt dess ur seglingssynpunkt optimalt utformade nav och propellerblad gör att den är vald av världens ledande konstruktörer och producenter av segelbåtar. 13

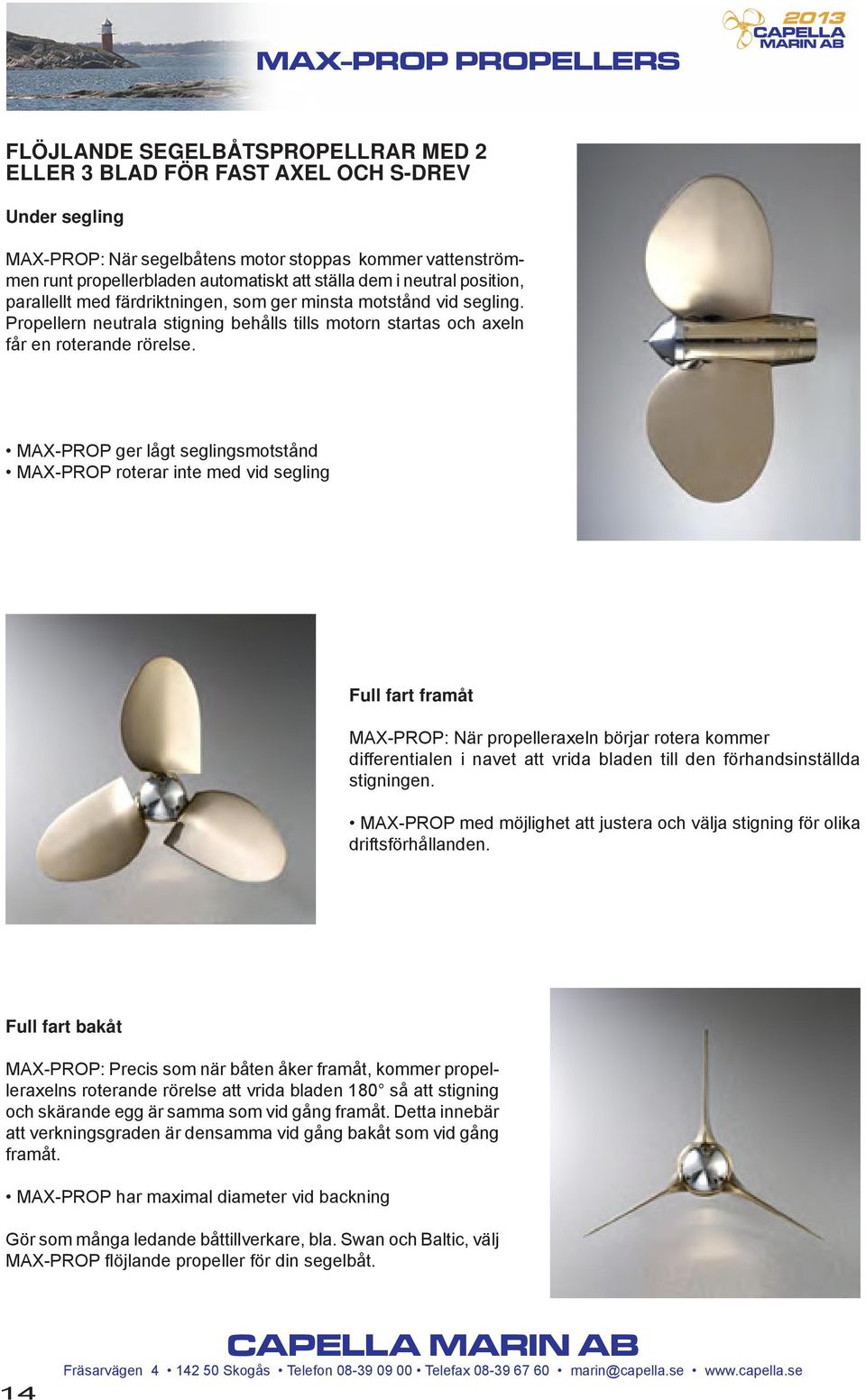

14 MAX-PROP PROPELLERS FLÖJLANDE SEGELBÅTSPROPELLRAR MED 2 ELLER 3 BLAD FÖR FAST AXEL OCH S-DREV Under segling MAX-PROP: När segelbåtens motor stoppas kommer vattenströmmen runt propellerbladen automatiskt att ställa dem i neutral position, parallellt med färdriktningen, som ger minsta motstånd vid segling. Propellern neutrala stigning behålls tills motorn startas och axeln får en roterande rörelse. MAX-PROP ger lågt seglingsmotstånd MAX-PROP roterar inte med vid segling Full fart framåt MAX-PROP: När propelleraxeln börjar rotera kommer differentialen i navet att vrida bladen till den förhandsinställda stigningen. MAX-PROP med möjlighet att justera och välja stigning för olika driftsförhållanden. Full fart bakåt MAX-PROP: Precis som när båten åker framåt, kommer propelleraxelns roterande rörelse att vrida bladen 180 så att stigning och skärande egg är samma som vid gång framåt. Detta innebär att verkningsgraden är densamma vid gång bakåt som vid gång framåt. MAX-PROP har maximal diameter vid backning Gör som många ledande båttillverkare, bla. Swan och Baltic, välj MAX-PROP flöjlande propeller för din segelbåt. 14

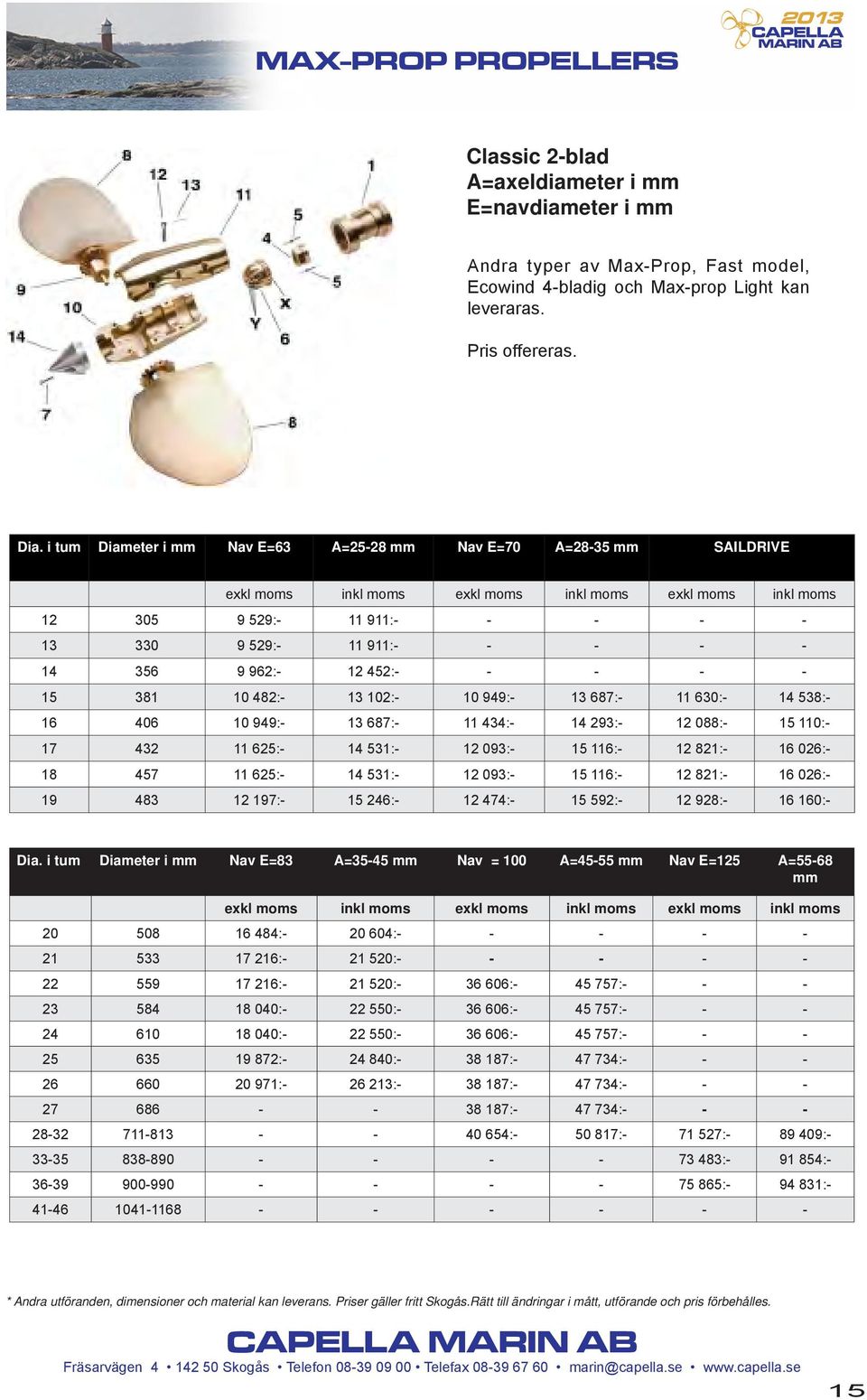

15 MAX-PROP PROPELLERS Classic 2-blad A=axeldiameter E=navdiameter Andra typer av Max-Prop, Fast model, Ecowind 4-bladig och Max-prop Light kan leveraras. offereras. Dia. i tum Diameter Nav E=63 A=25-28 mm Nav E=70 A=28-35 mm SAILDRIVE exkl inkl exkl inkl exkl inkl : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :- Dia. i tum Diameter Nav E=83 A=35-45 mm Nav = 100 A=45-55 mm Nav E=125 A=55-68 mm exkl inkl exkl inkl exkl inkl : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 15

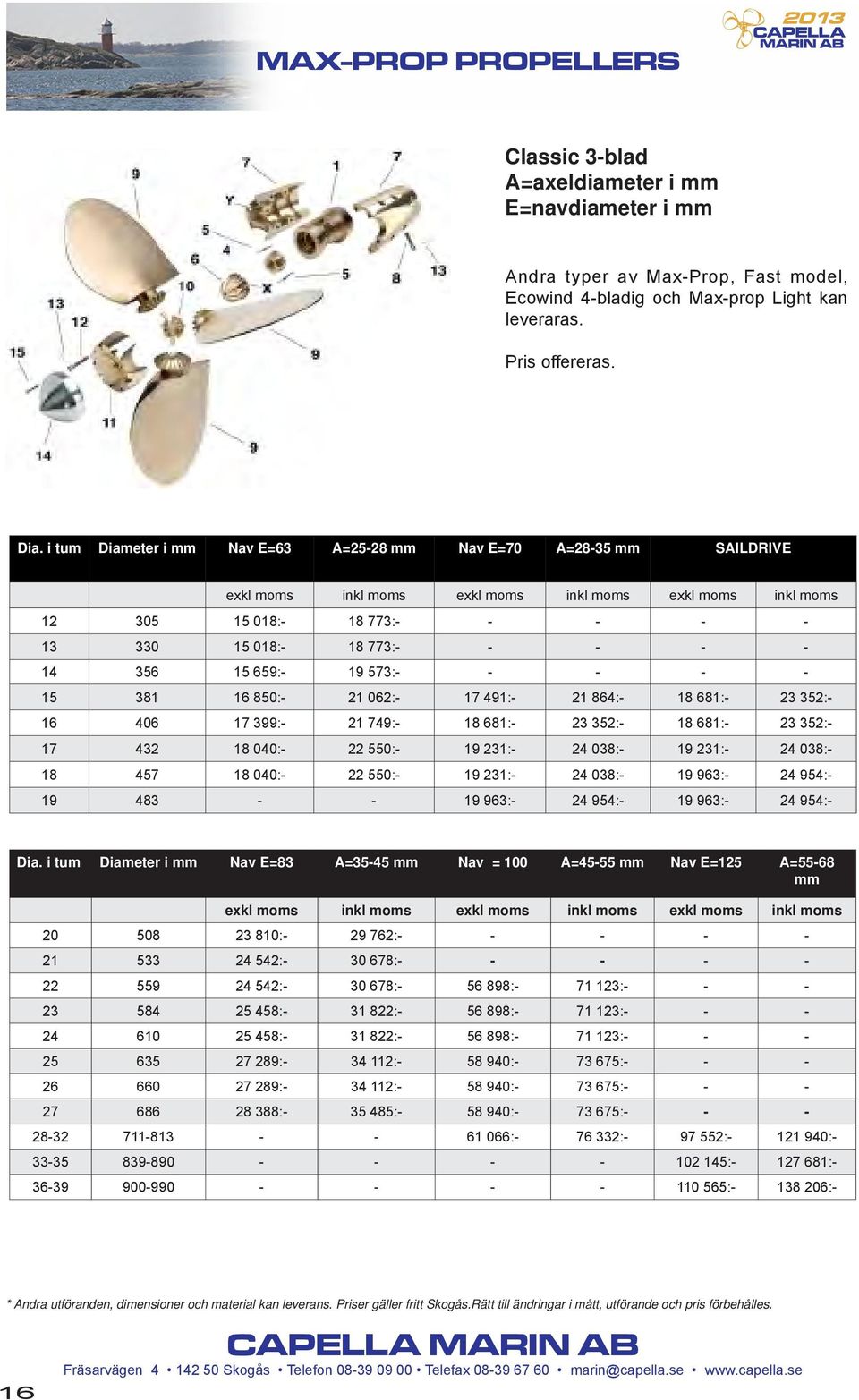

16 MAX-PROP PROPELLERS Classic 3-blad A=axeldiameter E=navdiameter Andra typer av Max-Prop, Fast model, Ecowind 4-bladig och Max-prop Light kan leveraras. offereras. Dia. i tum Diameter Nav E=63 A=25-28 mm Nav E=70 A=28-35 mm SAILDRIVE exkl inkl exkl inkl exkl inkl : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :- Dia. i tum Diameter Nav E=83 A=35-45 mm Nav = 100 A=45-55 mm Nav E=125 A=55-68 mm exkl inkl exkl inkl exkl inkl : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 16

17 VARIPROP PROPELLERS 3-bladig Variprop flöjlande propeller Finns även som 4-bladig. 3-bladig Variprop offereras på begäran. * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 17

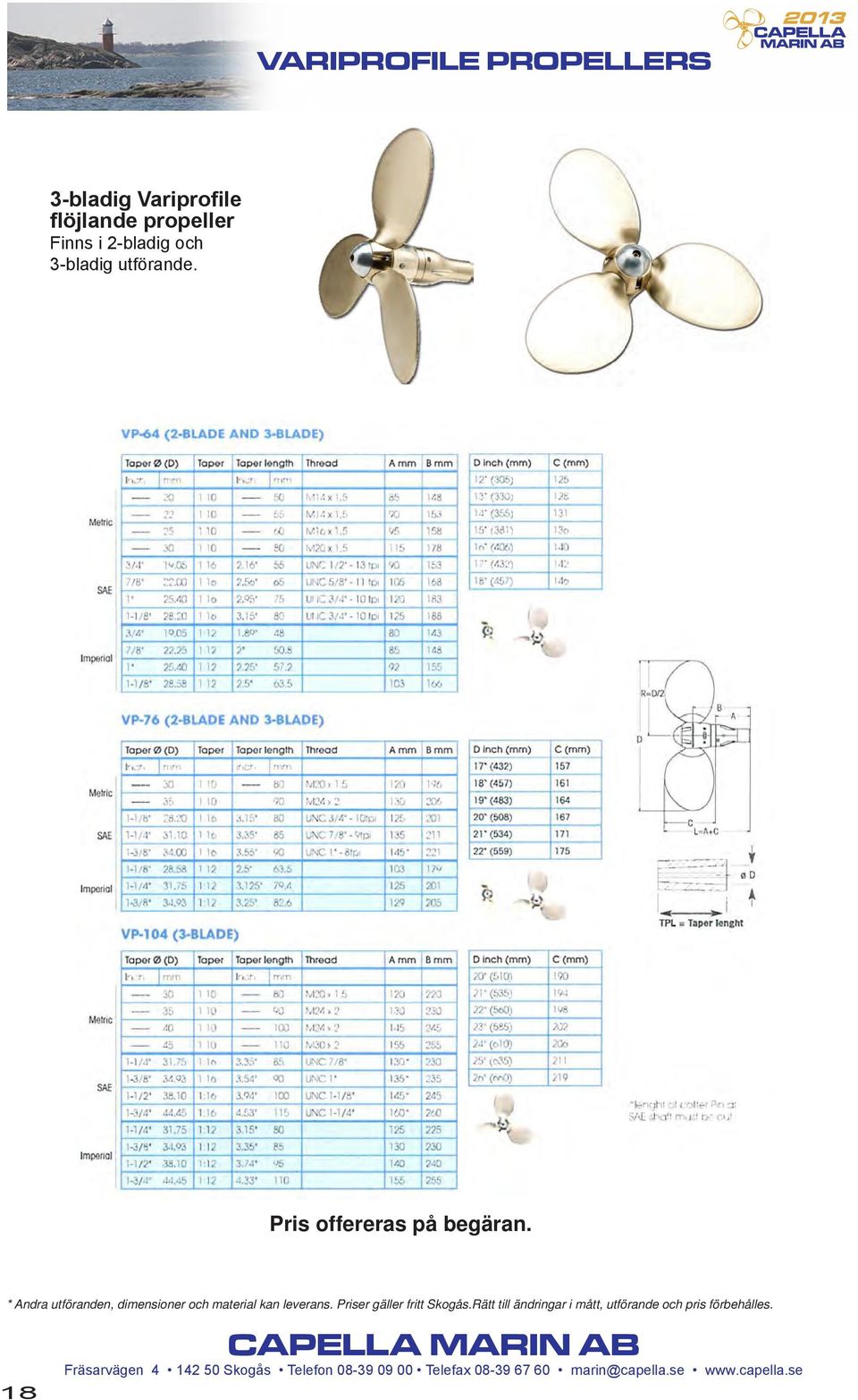

18 VARIPROFILE PROPELLERS 3-bladig Variprofile flöjlande propeller Finns i 2-bladig och 3-bladig utförande. offereras på begäran. * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 18

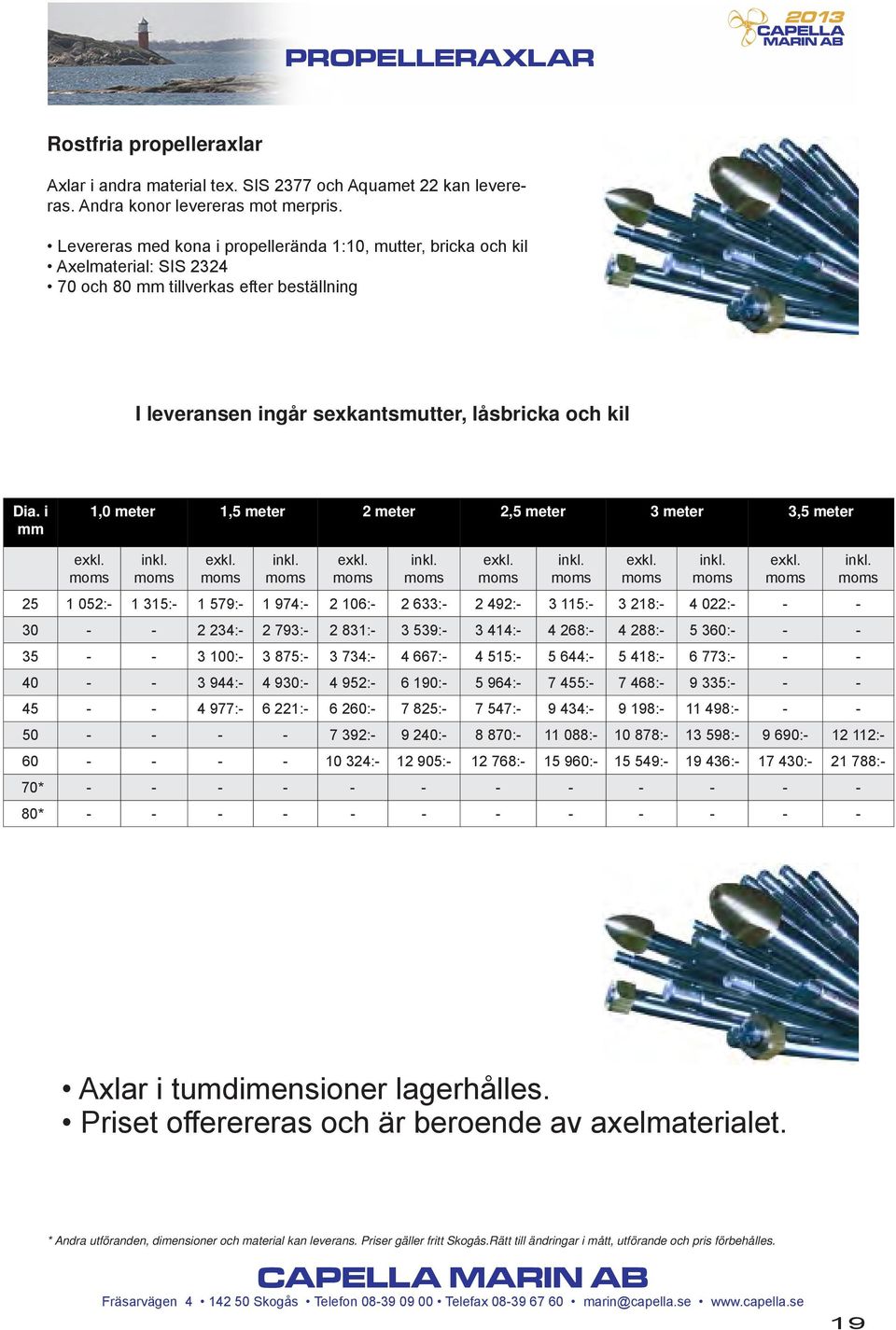

19 PROPELLERAXLAR Rostfria propelleraxlar Axlar i andra material tex. SIS 2377 och Aquamet 22 kan levereras. Andra konor levereras mot merpris. Levereras med kona i propellerända 1:10, mutter, bricka och kil Axelmaterial: SIS och 80 mm tillverkas efter beställning I leveransen ingår sexkantsmutter, låsbricka och kil Dia. i mm 1,0 meter 1,5 meter 2 meter 2,5 meter 3 meter 3,5 meter exkl. inkl. exkl. inkl. exkl. inkl. exkl. inkl. exkl. inkl. exkl : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :- - - inkl : : : : : : : : : : : : : : : :- 70* * Axlar i tumdimensioner lagerhålles. et offerereras och är beroende av axelmaterialet. * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 19

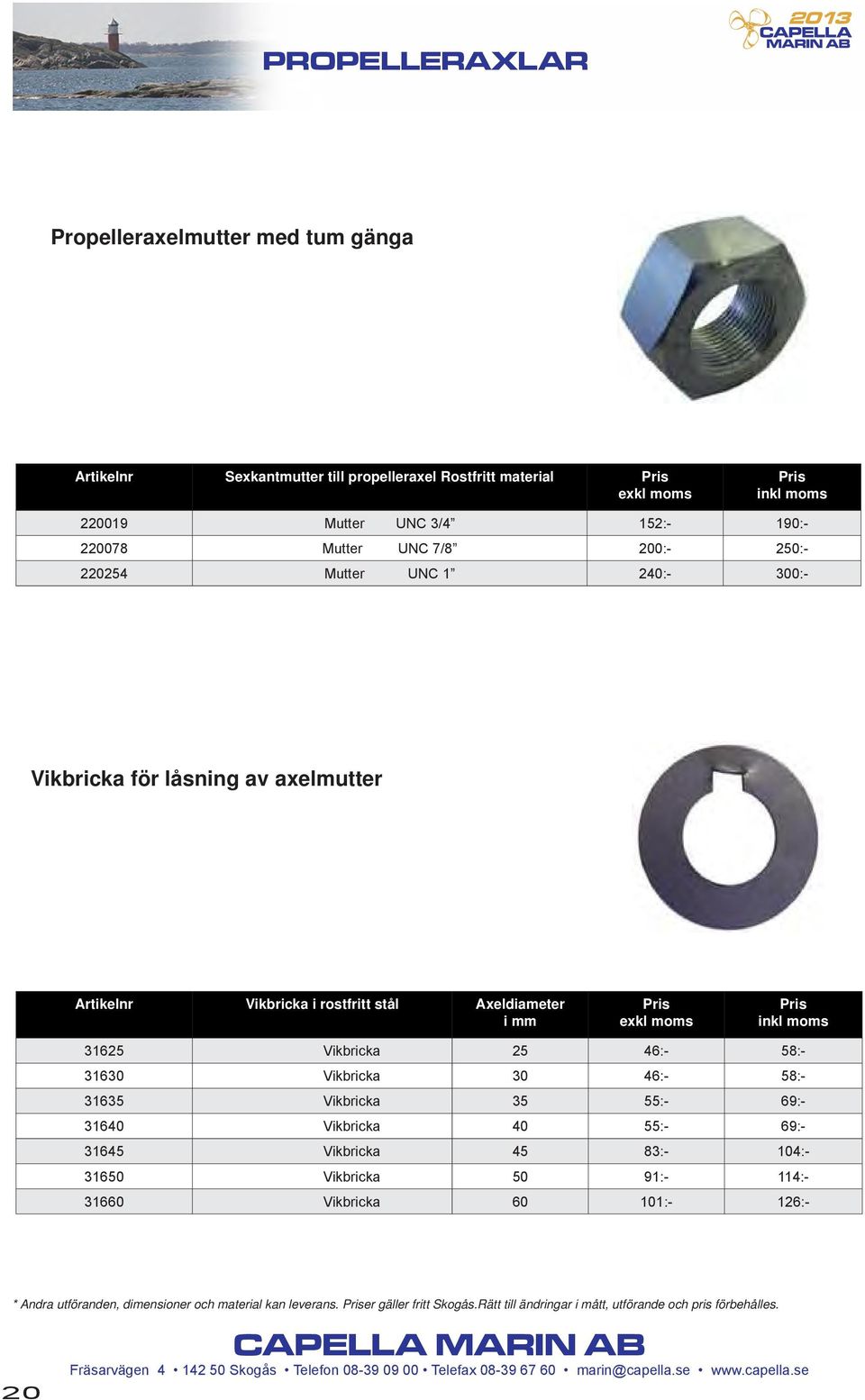

20 PROPELLERAXLAR Propelleraxelmutter med tum gänga Sexkantmutter till propelleraxel Rostfritt material exkl inkl Mutter UNC 3/4 152:- 190: Mutter UNC 7/8 200:- 250: Mutter UNC 1 240:- 300:- Vikbricka för låsning av axelmutter Vikbricka i rostfritt stål Axeldiameter exkl inkl Vikbricka 25 46:- 58: Vikbricka 30 46:- 58: Vikbricka 35 55:- 69: Vikbricka 40 55:- 69: Vikbricka 45 83:- 104: Vikbricka 50 91:- 114: Vikbricka :- 126:- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 20

21 AXELKIL Propelleraxelkil Standard kilarna är i rostfritt stål. Kilarna finns även i tumdimension, dessa är dock i brons. Specialkilar tillverkas mot beställning. Propelleraxelkil Axeldiameter exkl inkl Kil 6 x 6 x 30 mm 25 46:- 58: Kil 8 x 7 x 40 mm 30 64:- 80: Kil 10 x 8 x 50 mm :- 126: Kil 12 x 8 x 60 mm :- 173: Kil 14 x 9 x 70 mm 45 och :- 241: Kil 18 x 11 x 90 mm :- 430: Kil 20 x 12 x 100 mm :- 548:- Propelleraxelkil Kilarna är i rostfritt Trappkil i rostfritt stål Axeldiameter exkl inkl Trappkil 6 x :- 196: Trappkil 8 x :- 240: Trappkil 10 x :- 283: Trappkil 12 x :- 327: Trappkil 14 x :- 370: Trappkil 16 x :- 414:- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 21

22 AXELMUTTRAR Propelleraxelmutter med zinkanod Propelleraxelmutter i mässing med utbytbar zinkanod. Muttrar med andra gängdimensioner kan tillverkas mot beställning. Propelleraxelmutter Axeldiameter Längd exkl inkl Mutter M16x1, :- 304: Mutter M20x1, :- 435: Mutter M24x2, :- 500: Mutter M24x2, :- 663: Mutter M30x2, :- 916: Mutter M36x3, : : Mutter M42x3, : :- Propelleraxelmutter med metrisk gänga Sexkantmutter till propelleraxel Rostfritt material Axeldiameter exkl inkl Mutter M16x1, :- 69: Mutter M20x1, :- 138: Mutter M24x2, :- 183: Mutter M30x2, :- 286: Mutter M36x3, :- 435: Mutter M42x3, :- 630: Mutter M48x3, :- 835:- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 22

23 HYLSSYSTEM Hylssystem i mässing kpl med gummilager och oljesmord axeltätning Capellas hylssystem består av vattensmort yttre stävlager, hylsa, spännfläns och oljesmord axeltätning. Montering sker enkelt tackvare att alla delar fästs med skruv. Skulle olyckan vara framme, en grundstötning tex. är hylsan lätt att demontera detsamma gäller även vid byte av gummilager. Både för plast- och träbåtar Enkel montering Axel diameter Inner diameter Ytter diameter (ca) Längd exkl inkl : : : : : :- Oljesmord axeltätning Oljesmord axeltätning med välbeprövad tätningsprincip. Tätningen mot propelleraxeln sker med zimmeringar som är det vanligaste sättet att täta mot axlar. Vevaxlar i motorer, propelleraxeln på utombordsmotorer, växellådor m.m. har samma typ av tätning. Typ av olja: Växelhusolja till utombordare. Axel diameter Slang diameter Ytter diameter (ca) Längd exkl inkl : : : : : :- Fettsmord axeltätning med zimmringar Fettsmord axeltätning med välbeprövad tätningsprinsip. Tätningen mot propelleraxeln sker med zimmeringar som är det vanligaste sättet att täta mot axlar. Zimmringarna är låsta med segersäkringar. Vevaxlar i motorer, propelleraxeln på utombordsmotorer, växellådor m.m. har samma typ av tätning. Typ av fett: Vattenfast fett. Axel diameter Slang diameter Längd inkl slang exkl inkl : : : : : : : : : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 23

24 HYLSSYSTEM Vatten smort axellager. Passar tex: Maxi 95. Vega. Albin 25. Yanmars axel system. Lager exkl inkl Vattensmort axellager med mässingslager 600:- 750: Vattensmort axellager med fenollager 832:- 1040:- Gummislang för propeller axeltätning. Slangarna är raka och tillverkade av kraftigt oljebeständigt material. Slangdiameter Ytterdiameter (Ca) Längd exkl inkl :- 213: :- 295: :- 250: :- 250: :- 250: :- 345: :- 345: :- 394: :- 424: :- 424: :- 325: :- 438: :- 420: :- 731: :- 875:- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 24

25 TIDESMARINE Strong Strong Sure Seal axeltätning av typen radialtätning eller läpptätning. Lagerhuset är tillverkat av förstärkt kompositmaterial. Läpptäningen är lätt utbytbar utan att axeln demonteras. Tätningssats finns som tillbehör. Tätningen kan levereras med två vattenanslutningar för seriekoppling vid dubbel installation. Axeldiameter i tum Slangdiameter Installations utrymme exkl inkl /4 51,57, mm 2 592: : /2 51,57,60,63, mm 3 763: : /4 63,70,76,89, mm 3 993: : ,70,76,89, mm 4 560: : /4 76,83,89,102, mm 4 876: : /2 76,89,95, mm 5 625: : ,102, mm 6 988: : /4 102,114, mm 7 833: : /2 114,127, mm 9 983: : ,140, mm : :- Vid beställning av tätning måste slangens diameter anges Reservdelssats till Strong Sure Seal Tätningssatsen består av tätningsring och skyddshölje. Axeldiameter i tum Ytterdiameter Installations utrymme exkl inkl /4 76 mm 76 mm 881: /2 89 mm 76 mm 1 348: : /4 89 mm 76 mm 1 477: : mm 76 mm 1 737: : /4 114 mm 76 mm 1 866: : /2 127 mm 76 mm 2 177: : mm 102 mm 2 773: : /4 127 mm 102 mm 3 059: : /2 140 mm 102 mm 3 305: : mm 102 mm 3 992: :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 25

26 TIDESMARINE Strong Strong Sure Seal axeltätning av typen radialtätning eller läpptätning. Lagerhuset är tillverkat av förstärkt kompositmaterial. Läpptäningen är lätt utbytbar utan att axeln demonteras. Tätningssats finns som tillbehör. Tätningen kan levereras med två vattenanslutningar för seriekoppling vid dubbel installation. Axeldiameter i tum Slangdiameter Installations utrymme exkl inkl mm 51,57,60,63, mm 2 765: : mm 57,60,63,67,76, mm 3 763: : mm 63,70,76,89, mm 3 993: : mm 76,83,89,102, mm 4 560: : mm 76,89,95, mm 5 241: : mm 89,102, mm 6 287: : mm 102,114, mm 7 218: : mm 114,127, mm 9 983: : mm 127,140, mm : :- Vid beställning av tätning måste slangens diameter anges Reservdelssats till Strong Sure Seal Tätningssatsen består av tätningsring och skyddshölje. Axeldiameter i tum Ytterdiameter Installations utrymme exkl inkl mm 76 mm 76 mm 691:- 864: mm 89 mm 76 mm 998: : mm 89 mm 76 mm 1 094: : mm 102 mm 76 mm 1 286: : mm 114 mm 76 mm 1 488: : mm 127 mm 76 mm 1 824: : mm 127 mm 102 mm 2 227: : mm 140 mm 102 mm 2 448: : mm 152 mm 102 mm 2 957: :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 26

27 TIDESMARINE One SeriesOne axeltätning av typen radialtätning eller läpptätning. Tätningen är vattensmord och behöver därmed minimal tillsyn. Lagerhuset är tillverkat av tåligt och vattenavvisande kompositmaterial vilket ger lång livslängd åt tätningen. Axeldiameter i tum Slangdiameter exkl inkl mm 38,41,45,51,57,63,70, : : mm 38,41,45,51,57,63,70, : : mm 38,41,45,51,57,63,70, : :- Vid beställning av tätning måste slangens diameter anges. SeriesOne axeltätning av typen radialtätning eller läpptätning. Tätningen är vattensmord och behöver därmed minimal tillsyn. Lagerhuset är tillverkat av tåligt och vattenavvisande kompositmaterial vilket ger lång livslängd åt tätningen. Axeldiameter i tum Slangdiameter exkl inkl ,41,45,51,57,63,70, : : /8 38,41,45,51,57,63,70, : : /4 38,41,45,51,57,63,70, : :- Vid beställning av tätning måste slangens diameter anges. * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 27

28 REGGIANI NAUTICA Reggiani axeltätning för propelleraxel Axialtätning av ny typ, med vattensmortlager för bättre centrering. Tätningen sker mellan en i axeln låst rostfri stålring och en grafitring monterad i den flexibla och veckade bälgen som är fäst i hylsan. Tätningen är försedd med vattensmort gummilager i kolringsdelen vilket garanterar att uppriktning och centrering alltid uppnås. Tätningen är vattensmord och därmed underhållsfri. Axel diameter (D) A mått B mått E mått exkl inkl mm 190 mm 40 mm 3 016: : mm 190 mm 45 mm 3 016: : mm 225 mm 50 mm 4 392: : mm 225 mm 55 mm 4 392: :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 28

29 REGGIANI NAUTICA Vattensmord propeller axeltätning med zimmeringar. Tätningen sker med dubbla radialtätningar (zimmeringar). Axellagret är av brons och vattensmort. Levereras med slang och 4st rostfria slangklämmor. Axel diameter (D) A mått B mått E mått exkl inkl mm 32 mm 40 mm 1 568: : mm 32 mm 45 mm 1 660: : mm 32 mm 50 mm 2 052: : mm 32 mm 55 mm 2 462: :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 29

30 REGGIANI NAUTICA Hylssystem Reggiani Nautica är ett italienskt företag som tillverkar kompletta hylssystem, propelleraxellager och axeltätningar av mycket hög kvalitet. Artikelnummer Beskrivning exkl. inkl Hylssystem med fast tätning för 25 mm axel : : Hylssystem med fast tätning för 30 mm axel : : Hylssystem med fast tätning för 35 mm axel : : Hylssystem med fast tätning för 40 mm axel : : Hylssystem med fast tätning för 45 mm axel : : Hylssystem med fast tätning för 50 mm axel : : Hylssystem med fast tätning för 60 mm axel : : Hylssystem med flexibel tätning för 25 mm axel : : Hylssystem med flexibel tätning för 30 mm axel : : Hylssystem med flexibel tätning för 35 mm axel : : Hylssystem med flexibel tätning för 40 mm axel : : Vattensmort stävlager för 25 mm axel. Gänga M40x1, : : Vattensmort stävlager för 30 mm axel. Gänga M45x1, : : Vattensmort stävlager för 35 mm axel. Gänga M50x1, : : Vattensmort stävlager för 40 mm axel. Gänga M55x : : Vattensmort stävlager för 45 mm axel. Gänga M60x : : Vattensmort stävlager för 50 mm axel. Gänga M65x : : Vattensmort stävlager för 60 mm axel. Gänga M80x : : Flexibel axeltätning för 25 mm axel. Gänga M40x1, : : Flexibel axeltätning för 30 mm axel. Gänga M45x1, : : Flexibel axeltätning för 35 mm axel. Gänga M50x1, : : Flexibel axeltätning för 40 mm axel. Gänga M55x : : Fast axeltätning för 25 mm axel. Gänga M40x1, : : Fast axeltätning för 30 mm axel. Gänga M45x1, : : Fast axeltätning för 35 mm axel. Gänga M50x1, : : Fast axeltätning för 40 mm axel. Gänga M55x : : Fast axeltätning för 45 mm axel. Gänga M60x : : Fast axeltätning för 50 mm axel. Gänga M65x : : Fast axeltätning för 60 mm axel. Gänga M80x : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 30

31 HYLSSYSTEM Glasfiberhylsa för inplastning Glasfiberhylsa och epoxihylsa är det bästa alternativet när inplastning är aktuell. Hylsor av metall lämpar sig inte för inplastning i glasfiberskrov av självklara orsaker. Vidhäftningen mellan plast och metall är och förblir dålig på grund av materialens olika egenskaper. Dessutom utvidgar sig materialen olika vid temperaturväxlingar, vilket leder till separation mellan hylsa och skrov med läckage som följd. Hylsan kan kombineras med olika tätningsalternativ Levereras med gummilager Axeldiameter Innerdiameter Ytterdiameter (ca) Längd exkl inkl : : : : : : : : : : : : : :- Epoxihylsa för inplastning Hylsrör i epoxi med svarvad utsida för propeller axelgenomföring. Hylsröret kan kombineras med olika tätningsalternativ Rören levereras utan lager. För gummilager Rördiameter innermått Rördiameter yttermått /dm exkl inkl mm 35 mm 40 mm / dm 90:- 113: mm 40 mm 45 mm / dm 103:- 129: mm 45 mm 50 mm / dm 108:- 135: mm 50 mm 60 mm / dm 173:- 216: mm 55 mm 60 mm / dm 120:- 150:- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 31

32 KLÄMFLÄNSAR Propelleraxelflänsar Alla flänsar upp till 50 mm är svarvade i stål och är elektrolytiskt ytbehandlade. Honstyrning. Standard klämkopplingar i tum dim. lagerhålles. Artikel nr Diameter G F I H B Backslag Typbeteckning exkl inkl ,5 85 Volvo MS MS2 RB * 1 189: : ,5 82,5 10,5 65 Hurth HBW 50 HBW 100 HBW : : ,5 65 Yanmar KM35A 1 189: : ,5 82,5 10,5 65 Borg Warner 70C 71C Med 4 fläns 1 189: : ,5 107 Volvo MS MS2 RB* 1 189: : ,5 82,5 10,5 65 Hurt HBW 50 HBW 100 HBW : : ,5 65 Yanmar KM35A 1 189: : , ,5 90 Volvo MS4 HS : : , ,5 90 Hurth HBW 360 HSW450 HSW : : , ,5 90 PRM PRM : : , ,5 90 Borg Warner 71C 72C Med 5 fläns : : ,5 107 Volvo MS2 * 1 824: : ,5 82,5 10,5 90 Hurth HBW 50 HBW 100 HBW : : ,5 82,5 10,5 90 Borg Warner 70C 71C Med 4 fläns : : ,5 82,5 10,5 90 PRM Delta : : , ,5 90 Volvo MS4 HS : : , ,5 90 Hurth HBW 360 HSW450 HSW : : , ,5 90 PRM : : , ,5 90 Borg Warner 71C 72C Med 5 fläns : : , ,5 90 Volvo MS4 HS : : , ,5 90 Hurth HBW 360 HSW450 HSW : : , ,5 90 Borg Warner 71C 72C Med 5 fläns : : , ,5 90 PRM : : , ,5 145 Volvo MS4 HS : : , ,5 145 Hurth HBW 360 HSW450 HSW : : , ,5 145 Borg Warner 71C 72C Med 5 fläns : : , ,5 145 PRM : : ,5 98,4 M ZF IRM 220 IRM 220A * 2 694: : ,5 108 M Borg Warner 71C 72C Med 5 fläns : : ,2 120,7 13,5 150 IRM Twin disc 5 3/ : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 32

33 GUMMILAGER Vattensmorda axellager av nitrilgummi. För axlar med mått i millimeter. Mässingshölje Fenolhölje exkl inkl Axeldiam. A Ytterdiam. B mm/tum* Längd C exkl inkl M 356:- 445: M 356:- 445: ¼ (31,75) M 356:- 445: M 356:- 445: ¼ (31,75) M 312:- 390: M 312:- 390: ¼ (31,75) M 340:- 425: ½ (38,10) F 237:- 296: M 340:- 425: F 267:- 334: M 416:- 520: ¾ (44,4) F 282:- 353: M 360:- 450: F 344:- 430: M 416:- 520: F 311:- 389: M 488:- 610: ¾ (44,4) M 476:- 595: M 476:- 595: /8 (47,6) F 293:- 366: M 534:- 668: F 308:- 385: M 640:- 800: (50,8) M 776:- 970: M 616:- 770: /8 (54,0) F 354:- 443: M 686:- 857: F 385:- 481: M 864: : /8 (60,3) F 459:- 574: M 920: : F 538:- 673: M 960: : /8 (66,7) F 534:- 668: M 1 061: : F 534:- 668: M 1 220: : /8 (73,0) M 1 250: : F 626:- 783: M 1 264: : (76,2) F 626:- 783: M 1 499: : F 688:- 860: M 1 576: : ¼ (82,5) F 673:- 808: M 1 720: : M 1 680: : F 742:- 928: M 2 080: : F 816: : M 2 288: : F 841: : M 3 200: : F 1 565: : M 4 160: : F 1 698: : M 6 080: : F - - Mått inom parantes är tum avrundat till mm. Dessa mått är endast för vägledning och skall ej användas vid bearbetning av lagerhållare. Lager för axlar i tumdimensioner med olika yttermått lagerhålles. Se separat prislista. * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 33

34 GUMMILAGER Vattensmorda axellager av nitrilgummi För axlar med mått i tum. Samtliga lager har mässingshölje. Axeldiameter A Ytterdiameter B tum Längd C exkl inkl M 3/4 19,05 1 ¼ 31, :- 445: M 1 25,40 1 ¼ 31, :- 445: M 1 25,40 1 ½ 38, :- 485: M 1 1/8 28,57 1 5/8 41,27 4 ½ 432:- 540: M 1 ¼ 31,75 1 ½ 38, :- 620: M 1 ¼ 31,75 1 ¾ 44, :- 620: M 1 ¼ 31, , :- 655: M 1 ½ 38, , :- 750: M 1 ½ 38,10 2 3/8 60, :- 750: M 1 5/8 41,27 2 1/8 53,97 6 ½ 660:- 825: M 1 ¾ 44,45 2 3/8 60, :- 995: M 1 ¾ 44,45 2 5/8 66, : : M 2 50,80 2 5/8 66, : : M 2 50,80 2 3/4 69, : : M 2 50, , : : M 2 ¼ 57, , : : M 2 ½ 63,50 3 ¼ 82, : : M 2 ½ 63,50 3 ½ 88, : : M 2 ¾ 69,85 3 ½ 88, : M 3 76,20 3 ¾ 95, : : M 3 76, , : : M 3 ¼ 82, , : : M 3 ½ 88,90 4 ¼ 107, : : M 3 ½ 88,90 4 ½ 114, : : M 3 ¾ 95,25 4 ½ 114, : : M 4 101, , : : M 4 101,60 5 ¼ 133, : : M 4 ¼ 107,95 5 ¼ 133, : :- Lager för axlar i millimeterdimensioner med olika yttermått lagerhålles. Se separat prislista. * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 34

35 GUMMILAGER Vattensmorda gummilager med fläns För axlar med mått i millimeter. Axeldiameter Ytterdiameter Längd exkl inkl FR 22 mm 29 mm 75 mm 232:- 290: FR 22 mm 36 mm 75 mm 233:- 291: FR 25 mm 34 mm 55 mm 240:- 300: FR 25 mm 36 mm 100 mm 249:- 312: FR 25 mm 40 mm 100 mm 278:- 348: FR 25 mm 40 mm 120 mm 286:- 357: FR 30 mm 40 mm 100 mm 298:- 372: FR 30 mm 40 mm 120 mm 302:- 377:- Vattensmorda axellager av GRP För axlar med mått i millimeter. Axeldiameter Ytterdiameter Längd exkl inkl G 25 mm 40 mm 100 mm 325:- 406: G 30 mm 45 mm 120 mm 407:- 509: G 35 mm 50 mm 140 mm 444:- 555: G 40 mm 55 mm 160 mm 489:- 611: G 45 mm 65 mm 180 mm 738:- 922: G 50 mm 70 mm 200 mm 779:- 973: G 60 mm 80 mm 240 mm 1 004: : G 70 mm 90 mm 280 mm 1 020: : G 80 mm 100 mm 320 mm 1 448: G 90 mm 110 mm 360 mm 2 271: : G 100 mm 125 mm 400 mm 3 392: :- Mått inom parantes är tum avrundat till mm. Dessa mått är endast för vägledning och skall ej användas vid bearbetning av lagerhållare. Lager för axlar i tumdimensioner med olika yttermått lagerhålles. Se separat prislista. * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 35

36 HOLLEX TÄTNING Axeltätning Hollex plantätning är en vattensmord axeltätning som fungerar enligt axialtätningsprincipen. Tätningen sker mellan en rostfri stålring och en grafitring. Den rostfria stålringen är fäst på propelleraxeln och grafitringen i den veckade gummibälgen. Underhållsfri Sliter ej på axeln Fungerar bra på propelleraxlar med slitskador Vattentillförsel är ett måste Axeldiameter mm Hylsans diameter mm Totallängd mm Max varvtal varv/min exkl inkl mm : : mm : : mm : : mm : : mm : : mm : : mm : : mm : : mm : : mm : : mm : : mm : : mm : : ¼ : : ½ : : ¾ : : : : ¼ : : ½ : : : : ½ : : : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 36

37 R & D MARINE LTG Flexibel koppling R&D:s flexibla propelleraxelkoppling består av en skiva som dämpar vibrationer och svängningar. Skivan är gjuten i polyetenplast, ett flexibelt men ändå mycket stryktåligt material. Kopplingen monteras enkelt mellan befintliga flänskopplingar. Konstruktionen är tack vare två länkar haverisäker för körning både framåt och bakåt. Passar både för arbets- och nöjesbåtar Mycket lätt att installera För effektområde HK Ger bra skydd mot korrosion på propellern Nr Hk/100 prop. varv Antal hål (bult) Flänsdia Håldia Delningsdia Styrningsdia Bygglängd Skruvdia Propellertryck exkl inkl ,60 4 9,9 82,55 63,50 32,50 M kp 1 280: : ,60 4 9,9 78,00 50,00 32,50 M kp 1 232: : , ,7 120,65 76,20 47,75 ½ UNF 1630 kp 3 360: : ,60 4 9,9 82,55 63,50 34,30 3/8 UNF 680 kp 1 488: : ,60 4 9,7 82,55 66,70 34,30 3/8 UNF 680 kp 1 488: : , ,0 120,65 76,20 47,75 ½ UNF 1630 kp 4 000: : ,60 4 9,9 80,00 60,00 43,70 M kp 1 336: : , ,2 107,95 63,50 44,45 7/16 UNF 1630 kp 2 400: : ,00 4 9,9 100,00 65,00 44,45 M kp 2 320: : ,00 4 8,2 74,50 47,00 32,50 M8 545 kp 1 232: : ,60 4 9,9 82,55 63,50 32,50 M kp 1 280: : , ,2 190,50 152,40 43,20 7/16 UNF 3175 kp 7 920: : , ,0 228,60 152,40 57,90 5/8 UNF 5445 kp : : , ,0 152,40 95,25 57,90 5/8 UNF 2450 kp 7 920: : , ,0 152,40 95,25 57,90 5/8 UNF 2450 kp 7 920: : ,60 4 9,9 80,00 60,00 32,50 M kp 1 336: : ,60 4 9,9 80,00 60,00 32,50 M kp 1 336: : , ,1 190,50 152,40 44,45 ½ UNF 3175 kp : : , ,4 222,25 127,00 56,65 5/8 UNF 5445 kp : : , ,7 120,65 76,20 48,80 ½ UNF 1630 kp 4 520: : , ,0 120,65 76,20 48,80 ½ UNF 1630 kp 5 160: : , ,2 107,50 63,50 52,30 7/16 UNF 1630 kp 4 000: : , ,4 247,65 152,40 58,42 5/8 UNF 5445 kp : : , ,7 120,65 76,20 55,90 ½ UNF 7 920: : , ,0 120,65 76,20 55,90 ½ UNF 7 920: :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 37

38 CENTA KOPPLINGAR Elastiska kopplingar Centaflex M är en elastisk propelleraxelkoppling med klämförband och inbyggd drivsäkring. Kopplingen som monteras mellan backslag och propelleraxel tillåter en maximal vinkelavvikelse på 2 grader samt upptagning av propellertryckkraften. Kopplingen ger en mjuk och elastisk överföring mellan backslag och motor vilket ger mindre vibrationer och oljud. Effektangivelsen nedan gäller fritidsbåtar. Levereras med pinnbultar och muttrar. Passar till Nm Frtidsbåt Nm Arbetsbåt Axeldiameter exkl inkl M Fläns 250Nm 175Nm 20, 25, 30, 35, 38, : :- M Yanmar 250Nm 175Nm 20, 25, 30, 35, 38, : :- M Volvo 250Nm 175Nm 20, 25, 30, 35, 38, : :- Elastiska kopplingar Centaflex M är en elastisk propelleraxelkoppling med klämförband och inbyggd drivsäkring. Kopplingen som monteras mellan backslag och propelleraxel tillåter en maximal vinkelavvikelse på 2 grader samt upptagning av propellertryckkraften. Kopplingen ger en mjuk och elastisk överföring mellan backslag och motor vilket ger mindre vibrationer och oljud. Effektangivelsen nedan gäller fritidsbåtar. Passar till Nm Frtidsbåt Nm Arbetsbåt Axeldiameter exkl inkl M Fläns 500Nm 350Nm 20, 25, 30, 35, : :- M Yanmar 500Nm 350Nm 20, 25, 30, 35, : :- M Volvo 500Nm 350Nm 20, 25, 30, 35, : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 38

39 CENTA KOPPLINGAR Centaflex AM är en elastisk koppling med samma tekniska egenskaper som Centaflex M ovan. Kopplingen tillverkas i 10 olika storlekar med maximal effekt upp till 1500 Hk, beroende av propelleraxelvarv. Effektangivelsen nedan gäller fritidsbåtar. Centaflex typ AM Nm Frtidsbåt Nm Arbetsbåt Axeldiameter exkl inkl AM-12 Koppling 175Nm 120Nm 20 till 38, :- AM-22 Koppling 350Nm 220Nm 20 till 38, : :- AM-28 Koppling 525Nm 350Nm 20 till : :- AM-30 Koppling 625Nm 350Nm 25 till : :- AM-50 Koppling 870Nm 500Nm 25 till : :- AM-80 Koppling 1 125Nm 700Nm 25 till : :- AM-140 Koppling 1 875Nm 1 200Nm 35 till : :- AM-200 Koppling 3 000Nm 2 000Nm 45 till : :- AM-250 Koppling 3 750Nm 2 400Nm 45 till : :- Centaflex AGM består av dubbla gummielement från AM-kopplingen monterade i ett elastiskt trycklager för infästning i skrov. Detta innebär att motorn är avlastad från propellertryckkraften och kan monteras på mycket mjuka motorfästen. Ju mjukare motorfästen desto mindre oljud och vibrationer. Maximal vinkelavvikelse 2 x 3 grader. För val av koppling till yrkesmässig drift kontakta Capella Marin AB Centaflex typ AGM Nm Frtidsbåt Axeldiameter exkl inkl AGM-08 Koppling 160Nm 20 till 38, : :- AGM-16 Koppling 320Nm 20 till 38, : :- AGM-25 Koppling 400Nm 20 till 38, : :- AGM-30 Koppling 625Nm 30 till : :- AGM-50 Koppling 1 000Nm 35 till : :- AGM-80 Koppling 1 400Nm 35 till : :- AGM-140 Koppling 1 875Nm 40 till : :- AGM-200 Koppling 3 100Nm 50 till : :- AGM-250 Koppling 4 000Nm 50 till : :- * Andra utföranden, dimensioner och material kan leverans. er gäller fritt Skogås.Rätt till ändringar i mått, utförande och pris förbehålles. 39
