smc PENTAX-DA UTBYTBARA OBJEKTIV

Transkript

1 e_kl567_16.fm Page -1 Wednesday, April 23, :34 PM smc PENTAX-DA UTBYTBARA OBJEKTIV BRUKSANVISNING

2 e_kl567_16.fm Page 0 Wednesday, April 23, :34 PM FÖRORD Tack för att du valt ett smc PENTAX-DA-objektiv. Läs bruksanvisningen noga innan du använder objektivet så att du använder det på rätt sätt. Studera också kamerans bruksanvisning. smc PENTAX-DA-objektiv kan enbart användas med PENTAX digitala systemkameror. Det passar inte på systemkameror för film. I bruksanvisningen förkortas smc PENTAX-DA objektiv till DA-objektiv. Bilderna i bruksanvisningen kan skilja sig från det verkliga utseendet. PENTAX, Optio och smc PENTAX är HOYA CORPORATIONS varumärken. SDM är HOYA CORPORATIONS varumärken.

3 e_kl567_16.fm Page 1 Wednesday, April 23, :34 PM SÄKER ANVÄNDNING AV OBJEKTIVET 1 Objektiven är konstruerande för att vara säkra att använda men studera noga avsnitt som är märkta med följande symboler när du använder produkten. VARNING FÖRSIKTIGHET Symbolen anger försiktighetsåtgärder som, om de inte följs, kan leda till att användaren skadas. Symbolen anger försiktighetsåtgärder som, om de inte följs, kan leda till lindriga skador på utrustning eller användare. VARNING Titta aldrig under längre tid på solen genom objektivet eller kameran. Näthinnan kan skadas allvarligt och du kan bli blind, framförallt om du tittar direkt genom objektivet. FÖRSIKTIGHET Lämna inte objektivet i direkt solljus utan objektivlock. Direkt solljus genom objektivet förstärks och om det fokuseras på brännbara material kan brand uppstå.

4 e_kl567_16.fm Page 2 Wednesday, April 23, :34 PM 2 FÖRSIKTIGHETSÅTGÄRDER OCH SKÖTSEL AV OBJEKTIVET 1. Förvaring och förebyggande skydd. Ta ur objektivet ur skyddsfodralet eller kameraväskan och förvara det torrt på en välventilerad plats. Undvik att förvara objektivet i dåligt ventilerade skåp, garderober, skrivbordslådor, fordon och där du förvarar insektsmedel och mediciner. Undvik att förvara objektivet varmt och fuktigt och där det finns risk för mögelbildning. Förvara objektivet tillsammans med ett torkmedel i ett torrt skåp, i en lufttät behållare eller plastpåse. (Ligger ett mättat torkmedel tillsammans med objektivet i behållaren kan objektivet skadas. Studera bruksanvisningen som följde med torkmedlet innan du använder det.) 2. Dessa objektiv är extra damm- och vattentätade. (DA 300mm f/4ed [IF] SDM, DA 200mm f/2.8ed [IF] SDM, DA 16-50mm f/2.8ed AL [IF] SDM, DA mm f/2.8ed [IF] SDM) Andra objektiv än de i listan är inte damm- och vattentätade. Se till att det inte kommer damm, smuts, skadliga ångor, salt och andra material på dessa objektiv. 3. Sätt på både objektivlocket och locket på objektivfattningen så att objektivet skyddas mot damm m.m. 4. Tvätta aldrig bort damm med organiska lösningsmedel som thinner, sprit och bensin m.m. 5. Objektivet är ett optiskt precisionsinstrument. Tappa det inte och utsätt det inte för hårda stötar och tryck. Lägg det på en kudde eller något annat stötdämpande som skydd mot vibrationer på motorcyklar och andra fordon, båtar m.m. 6. Undvik att utsätta objektivet för snabba temperaturförändringar, annars kan fukt kondenseras både på insidan och på utsidan. Lägg objektivet i en plastpåse eller i kameraväskan och ta ut det när det antagit omgivningens temperatur. 7. Lämna inte kameran utomhus på stativ eller annat stöd med objektivskyddet avtaget. Delarna inuti kameran kan skadas av direkt solljus. 8. Låt återförsäljaren inspektera objektivet varje eller vartannat år så att du vet att det är i gott skick.

5 e_kl567_16.fm Page 3 Wednesday, April 23, :34 PM INNEHÄLL 3 FÖRORD SÄKER ANVÄNDNING AV OBJEKTIVET... 1 FÖRSIKTIGHETSÅTGÄRDER OCH SKÖTSEL AV OBJEKTIVET... 2 smc PENTAX-DA-OBJEKTIVETS FUNKTIONER... 6 smc PENTAX-DA... 7 DA-objektivfattningen... 8 Objektiv med ultraljudsmotorer... 9 Försiktighetsåtgärder för objektiv med ultraljudsmotor som monterats på... 9 MONTERA OCH DEMONTERA OBJEKTIVET OBJEKTIVLOCK Sätta på objektivlocket på DA 40mm f/2.8 Limited FOKUSERING Ändra fokusfunktion DA -objektivet Använda autofokuseringen Ställa in skärpan med OK-knappen Manuell skärpeinställning Quick Shift Focus (snabbfokus) Snabbfokusering... 17

6 e_kl567_16.fm Page 4 Wednesday, April 23, :34 PM 4 Skärpeinställning med DA 200mm f/2.8ed [IF] SDM, DA 300mm f/4ed [IF] SDM Förutsättningar gällande skalan för kort avstånd ZOOMOBJEKTIV Zoomringen Zoomlåset MAKROOBJEKTIV Förstoring MONTERA MOTLJUSSKYDDET Med skruvfattning (DA 70mm f/2.4 Limited motljusskydd) Skruvfattning (DA 40mm f/2.8 Limited motljusskydd) Bajonettfattning Med bajonettfattning (DA 21mm f/3.2 AL Limited motljusskydd) PL-filterfönstret Inbyggda motljusskyddet FILTER Försiktighetsåtgärder beträffande filter Montera 30,5 mm filter på DA 40mm f/2.8 Limited Montera filter och motljusskydd på DA 21mm f/3.2 AL Limited Montera filter och motljusskydd på DA 70mm f/2.4 Limited... 33

7 e_kl567_16.fm Page 5 Wednesday, April 23, :34 PM 5 Cirkulärpolarisationsfilter och vinjettering Tabell med passande PENTAX cirkulärpolarisationsfilte FÖRSIKTIGHETSÅTGÄRDER NÄR OBJEKTIVET ANVÄNDS TILLSAMMANS MED BLIXT Inbyggd blixt Fristående blixt DA-objektiv som kan användas tillsammans med inbyggda blixten STATIVFÄSTE Demontera stativfästet VIKTIGA DATA... 44

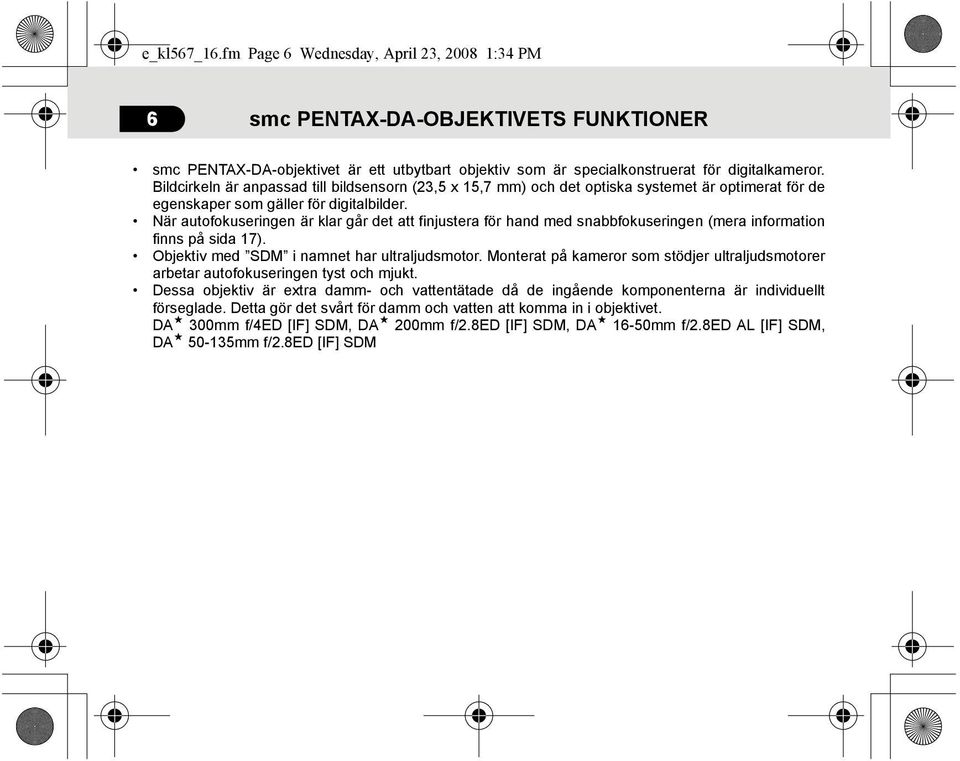

8 e_kl567_16.fm Page 6 Wednesday, April 23, :34 PM 6 smc PENTAX-DA-OBJEKTIVETS FUNKTIONER smc PENTAX-DA-objektivet är ett utbytbart objektiv som är specialkonstruerat för digitalkameror. Bildcirkeln är anpassad till bildsensorn (23,5 x 15,7 mm) och det optiska systemet är optimerat för de egenskaper som gäller för digitalbilder. När autofokuseringen är klar går det att finjustera för hand med snabbfokuseringen (mera information finns på sida 17). Objektiv med SDM i namnet har ultraljudsmotor. Monterat på kameror som stödjer ultraljudsmotorer arbetar autofokuseringen tyst och mjukt. Dessa objektiv är extra damm- och vattentätade då de ingående komponenterna är individuellt förseglade. Detta gör det svårt för damm och vatten att komma in i objektivet. DA 300mm f/4ed [IF] SDM, DA 200mm f/2.8ed [IF] SDM, DA 16-50mm f/2.8ed AL [IF] SDM, DA mm f/2.8ed [IF] SDM

9 e_kl567_16.fm Page 7 Wednesday, April 23, :34 PM smc PENTAX-DA 7 Skärpeinställningsring Fönster med avståndskala Märke för montering av motljusskydd Avståndsskala Skärpedjupskala Monteringsmärke Skärpedjupskala Avståndsmarkering Anm.: DA-objektivet har ingen bländarring. Bländaren styrs automatiskt, precis som att ringen skulle stå i A -läge och tillbehör som inte har A -inställning kan inte användas tillsammans med detta objektiv. DA-objektivet kan inte användas på systemkameror för film.

10 e_kl567_16.fm Page 8 Wednesday, April 23, :34 PM 8 DA-objektivfattningen DA-objektivet är ett utbytbart objektiv som är specialkonstruerat för PENTAX digitala systemkameror. DA-objektivet har två typer av fattningar: KAF och KAF2. Till skillnad från KAF har KAF2-fattningen strömkontakter för drivning av ultraljudsmotorn. Information om namnen på kamerafattningarna finns i bruksanvisningen. KAF-fattning KAF2-fattning AF-kopplare Objektivinformationskontakter Strömkontakter FÖRSIKTIGHET Var försiktig så att inte objektivinformationskontakterna och autofokuskopplingen på fattningarna på kameran och objektivet skadas så att systemen inte fungerar.

11 e_kl567_16.fm Page 9 Wednesday, April 23, :34 PM 9 Objektiv med ultraljudsmotorer Följande objektiv är försedda med inbyggd ultraljudsmotor. När de sätts på kameror som stödjer ultraljudsmotorer arbetar autofokuseringen snabbt och mjukt. DA 16-50mm f/2.8ed AL [IF] SDM, DA mm f/2.8ed [IF] SDM, DA 200mm f/2.8ed [IF] SDM, DA 300mm f/4ed [IF] SDM Kamerahus som stödjer ultraljudsmotor,,, Anm.: Monteras objektivet på kameror som inte stödjer ultraljudsmotorer sköts autofokuseringen av autofokusmotorn i kamerahuset. Försiktighetsåtgärder för objektiv med ultraljudsmotor som monterats på Vid användning av objektiv med ultraljudsmotor monterade på ska kamerans programvaran ha version 1.30 eller senare. Tidigare programversioner används motorn i kameran och inte motorn i objektivet för autofokusering. Kontrollera och uppdatera inbyggda programvaran Programversionen visas i mitten av skärmen om du håller inne MENU-knappen när du slår på. Ladda hem och installera programmet för via länken nedan. Programnedladdingssida:

12 e_kl567_16.fm Page 10 Wednesday, April 23, :34 PM 10 MONTERA OCH DEMONTERA OBJEKTIVET Montera objektivet på kamerahuset så här Sätt i objektivet med de röda punkterna på objektiv och hus mot varandra och vrid objektivet medurs tills det klickar på plats. Memo: Håll inte nere objektivspärren när du sätter på objektivet som då inte låses korrekt. Vrid försiktigt objektivet moturs när du monterat det så att du är säker på att det är ordentligt låst. 2. Demontering Håll objektivspärren på kameran nedtryckt och vrid objektivet motsols.

13 e_kl567_16.fm Page 11 Wednesday, April 23, :34 PM OBJEKTIVLOCK 11 Tryck in de två låsknapparna och ta av objektivlocket. Memo: Sätt alltid på objektivlocket när du inte använder objektivet. Sätt på det speciella objektivlocket över motljusskyddet på DA 21mm f/3.2 AL Limited, DA 35mm f/2.8 Macro Limited, DA FISH-EYE 10-17mm f/ ed [IF] och DA 70mm f/2.4 Limited. Det går också att sätta på objektivlock F49 mm på DA 21mm f/3.2 AL Limited, DA 40mm f/2.8 Limited, DA 70mm f/2.4 Limited om motljusskyddet tas av.

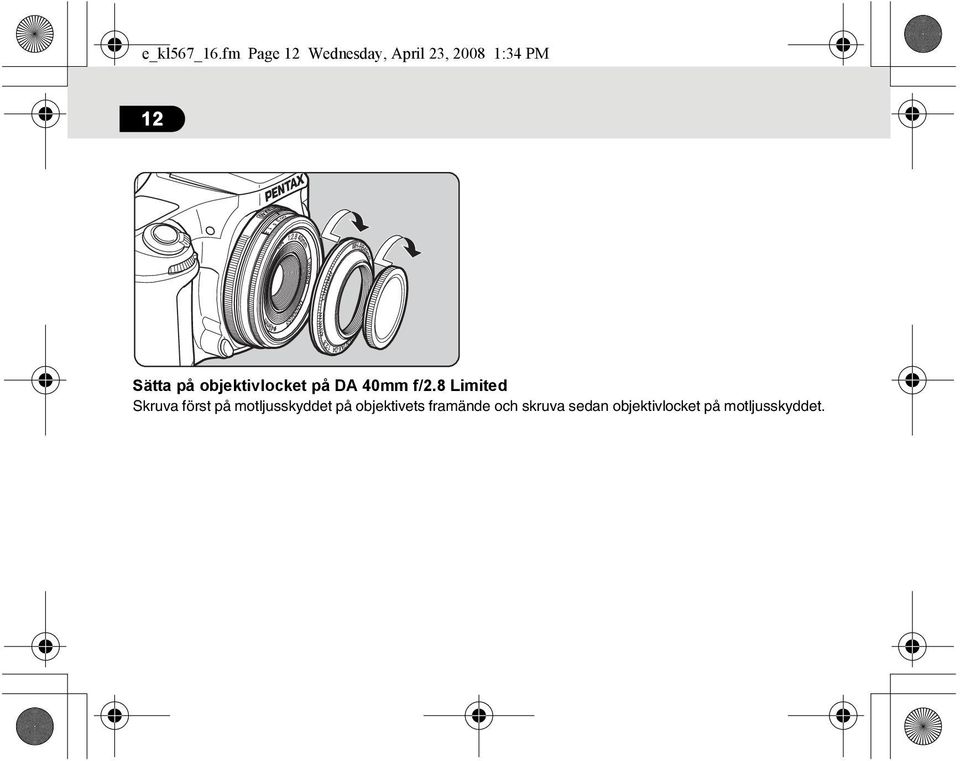

14 e_kl567_16.fm Page 12 Wednesday, April 23, :34 PM 12 Sätta på objektivlocket på DA 40mm f/2.8 Limited Skruva först på motljusskyddet på objektivets framände och skruva sedan objektivlocket på motljusskyddet.

15 e_kl567_16.fm Page 13 Wednesday, April 23, :34 PM FOKUSERING 13 Ändra fokusfunktion Växla mellan autofokusering och manuell skärpeinställning med fokuseringsväljaren på kameran. Mera information finns i bruksanvisningen till kameran. DA -objektivet Fokuseringsväljaren på DA -objektivet används för att växla mellan autofokusering och manuell skärpeinställning (fokuseringsväljaren på kameran är alltid inställd på autofokus). Ställ väljaren i AF-läget när du vill använda autofokus. Ställ väljaren i MF-läget när du vill ställa in skärpan manuellt. Fokuseringsväljare

16 e_kl567_16.fm Page 14 Wednesday, April 23, :34 PM 14 Använda autofokuseringen Ställ väljaren på autofokus. Tryck ner avtryckaren halvvägs så ställs skärpan in med autofokusering. På kamerorna, och kan du också aktivera autofokuseringen med AF-knappen. På sida 13 beskrivs hur du växlar skärpeinställningsfunktion. Ställa in skärpan med OK-knappen Med kamerorna,,,,,, och inställda enligt nedan stängs autofokusering av med avtryckaren och du kan istället använda OK-knappen för att aktivera autofokuseringen. / / / / / / / : Imenu, C Spec. Inställ. Under OK knappen under exp. välj Aktivera AF. Memo: Inställningsanvisningar finns i kamerans bruksanvisning.

17 e_kl567_16.fm Page 15 Wednesday, April 23, :34 PM 15 FÖRSIKTIGHET Skärpeinställningsringen på följande objektiv roterar när autofokuseringen är aktiverad. Rör inte skärpeinställningsringen medan autofokuseringen arbetar då systemet kan fungera felaktigt. Var särskilt försiktig om du valt AF.C (kontinuerlig autofokusering) då kameran justerar skärpan hela tiden som AF-knappen hålls intryckt eller avtryckaren hålls halvvägs nedtryckt. - DA FISH-EYE 10-17mm f/ ed [IF] - DA 12-24mm f/4ed AL [IF] - DA 16-45mm f/4ed AL - DA 18-55mm f/ AL ΙΙ - DA 18-55mm f/ AL - DA mm f/ ed AL [IF] - DA mm f/4-5.6ed - DA mm f/4-5.8ed - DA 21mm f/3.2 AL Limited - DA 35mm f/2.8 Makro Limited - DA 40mm f/2.8 Limited - DA 70mm f/2.4 Limited

18 e_kl567_16.fm Page 16 Wednesday, April 23, :34 PM 16 Manuell skärpeinställning Välj fokuseringsfunktion MF och ställ in skärpan manuellt med skärpeinställningsringen. På sida 13 beskrivs hur du växlar skärpeinställningsfunktion. Quick Shift Focus (snabbfokus) Om du valt autofokusering kan du justera skärpan manuellt när autofokuseringen arbetat klart. Finjustera skärpan med skärpeinställningsringen. Du behöver inte växla till MF. * Snabbfokussystemet finns inte på DA mm f/ ed AL [IF].

19 e_kl567_16.fm Page 17 Wednesday, April 23, :34 PM 17 Snabbfokusering 1. Använda autofokuseringen Ställ fokuseringsväljaren på autofokus och tryck ner avtryckaren halvvägs så att autofokuseringen aktiveras. Med kamerorna, och kan du också aktivera autofokuseringen med AFknappen. Med kamerorna,,,,,, och i avsnittet Ställa in skärpan med OK-knappen på sidan 14kan du ställa in skärpan med OK-knappen. 2. Håll nere avtryckaren halvvägs (eller håll inne AF-knappen eller OK-knappen) och finjustera skärpan manuellt med skärpeinställningsringen. 3. Tryck slutligen ned avtryckaren helt och ta bilden. Skärpeinställningsringen kan på vissa objektiv rotera när autofokuseringen arbetar. Rör inte skärpeinställningsringen medan autofokuseringen arbetar då systemet kan fungera felaktigt. Mera information finns i avsnittet FÖRSIKTIGHET på sidan 15.

20 e_kl567_16.fm Page 18 Wednesday, April 23, :34 PM 18 FÖRSIKTIGHET Håll avtryckaren (eller AF-knappen) nedtryckt när skärpan ställts in och innan du tar bilden när du använder snabbfokuseringen. Om du släpper knappen innan bilden tas aktiveras autofokuseringen igen när du trycker ner avtryckaren. Om du släppt avtryckaren kan du dock använda menyerna och ställa in kameran enligt anvisningarna nedan så att du kan ta bilden utan att aktivera autofokuseringen igen. Hur du gör dessa inställningar beskrivs i bruksanvisningen till kameran., och, : Menyn C Special inställningar AF vid halvvägs nedtryckt Av : Anpassad funktion AF vid halvvägs nedtryckt Av Memo: Ställ in skärpan med AF-knappen om du valt autofokusering.,,,,,, och Menyn C Special inställningar OK knapp under exp. Avaktivera AF Memo: När OK knappen trycks in växlar kameran tillfälligt till manuell skärpeinställning.

21 e_kl567_16.fm Page 19 Wednesday, April 23, :34 PM 19 Skärpeinställning med DA 200mm f/2.8ed [IF] SDM, DA 300mm f/4ed [IF] SDM Mekanismen medger inte att skärpeinställningsringens rotationsvinkel och avståndsskalan linjeras upp vid fokuseringen. Kontrollera alltid skärpan i sökaren innan du tar bilden. Detta gäller särskilt om du ställer in skärpan manuellt och använder snabbfokussystemet. När du ställer in skärpan manuellt eller använder snabbfokus medger mekanismen att skärpeinställningsringen roterar fritt när den ställts in på (oändlighet) eller på kortaste avståndet för skärpa.

22 e_kl567_16.fm Page 20 Wednesday, April 23, :34 PM 20 Skala för kort avstånd Förutsättningar gällande skalan för kort avstånd (DA 16-45mm f/4ed AL, DA 18-55mm f/ AL II, DA18-55mm f/ AL) Vid fotografering inom området kort avstånd (det orangea fältet på avståndsskalan) med största bländaren kan bildkvaliteten i hörnen bli sämre på grund av objektivets optiska egenskaper. Vi rekommenderar att du använder en mindre bländare när motiven ligger inom detta avståndsområde.

23 e_kl567_16.fm Page 21 Wednesday, April 23, :34 PM ZOOMOBJEKTIV 21 Skärpeindex Skärpeinställningsring Märke för montering av motljusskydd Avståndsskala Zoomring Zoomindex Brännviddsskala Monteringsmärke

24 e_kl567_16.fm Page 22 Wednesday, April 23, :34 PM 22 Zoomobjektivet har skärpeinställningsringen längst fram och zoomringen bakom. Välj önskad bildvinkel (brännvidd) med zoomringen. Memo: Skärpeläget kan ändras något när brännvidden ändras. Ställ först in zoomen och sedan skärpan. Zoomringen Vrid zoomringen medsols för tele och motsols för vidvinkel.

25 e_kl567_16.fm Page 23 Wednesday, April 23, :34 PM 23 LOCK LOCK Rött streck 1 2 Zoomlåset DA mm f/ ed AL [IF] är försett med zoomringslås. Det förhindrar att objektivet dras ut av sin egen tyngd när du bär kameran. 1. Ställ zoomringen på störst bildvinkel (18 mm). 2. Skjut spärren i pilens riktning 1. Låset spärrar och zoomringen kan inte vridas när det röda strecket syns. Skjut spärren i pilens riktning 2. * Om spärren inte går att röra kan objektivet vara utskjutet. Försök inte tvinga spärren. Kontrollera objektivet och försök igen.

26 e_kl567_16.fm Page 24 Wednesday, April 23, :34 PM 24 MAKROOBJEKTIV DA 35mm f/2.8 Makro Limited-objektivet har skärpeområde från oändlighet till naturlig storlek [1x]. Förstoring Förstoringen anges av nämnaren på avståndsskalan. 5 anger 1/5x. När du vill bestämma förstoringen först ställer du in denna i läge manuell skärpeinställning och ställer in skärpan genom att flytta kameran närmare eller längre bort från motivet.

27 e_kl567_16.fm Page 25 Wednesday, April 23, :34 PM MONTERA MOTLJUSSKYDDET 25 Motljusskydd rekommenderas för att undvika att bilderna försämras på grund av invändiga reflexer. a a. Med skruvfattning (DA 70mm f/2.4 Limited motljusskydd) Skruva på motljusskyddet fram på objektivet. Motljusskyddet är teleskopiskt. Dra ut det helt vid fotografering. Memo: Motljusskyddet kan inte monteras på vissa filter med cirkulär polarisering som inte tillverkas av PENTAX, beroende på typ.

28 e_kl567_16.fm Page 26 Wednesday, April 23, :34 PM 26 b c Märke för montering av motljusskydd b. Skruvfattning (DA 40mm f/2.8 Limited motljusskydd) Skruva på motljusskyddet fram på objektivet. c. Bajonettfattning Passa in märket på motljusskyddet mot märket på objektivet och tryck ihop delarna rakt. Vrid motljusskyddet medurs sett framifrån tills det klickar i lås. Memo: Håll i skärpeinställningsringen och zoomringen när du monterar motljusskyddet så att de inte vrids. När motljusskyddet inte används kan det vändas och monteras omvänt.

29 e_kl567_16.fm Page 27 Wednesday, April 23, :34 PM 27 d Märke för montering av motljusskydd d. Med bajonettfattning (DA 21mm f/3.2 AL Limited motljusskydd) Passa in märket på motljusskyddet mot märket på objektivet och tryck ihop delarna rakt. Vrid motljusskyddet medurs sett framifrån tills det klickar i lås. Memo: Vinjettering uppträder vid fotografering när motljusskyddet inte sitter ordentligt monterat. Motljusskyddet kan inte monteras om det sitter ett filter på objektivet. Montera ett 43 mm filter på motljusskyddets bakände om du vill använda filter tillsammans med motljusskyddet. (Se sida 32)

30 e_kl567_16.fm Page 28 Wednesday, April 23, :34 PM PL-filterfönstret Du kan enkelt vrida filtret genom PL-filterfönstret i motljusskyddet om du monterat cirkulärpolarisationsfilter på DA-objektivet. Objektiv med motljusskydd med PL-filterfönster - DA 14mm f/2.8ed [IF] - DA mm f/2.8ed [IF] SDM - DA 16-45mm f/4ed AL - DA mm f/4-5.6ed - DA 16-50mm f/2.8ed AL [IF] SDM - DA mm f/4-5.8ed - DA 18-55mm f/ AL ΙΙ - DA 35mm f/2.8 Makro Limited - DA 18-55mm f/ AL - DA 200mm f/2.8ed [IF] SDM - DA 300mm f/4ed [IF] SDM

31 e_kl567_16.fm Page 29 Wednesday, April 23, :34 PM 29 Motljusskyddet och polariseringsfilterfönstret 1. Tryck PL-fönsterlocket i riktning enligt ovan. 2. Vrid cirkulärpolarisationsfilter genom PL-filterfönstret enligt ovan Sätt tillbaka PL-fönsterlocket. Memo: Se till att PL-fönsterlocket sitter på plats vid fotografering så att motljusskyddet ger bästa effekt.

32 e_kl567_16.fm Page 30 Wednesday, April 23, :34 PM 30 Inbyggda motljusskyddet Dra ut skyddet helt när du använder inbyggda motljusskyddet. Objektiv med inbyggt motljusskydd DA 35mm f/2.8 Makro Limited DA FISH-EYE 10-17mm f/ ed [IF]

33 e_kl567_16.fm Page 31 Wednesday, April 23, :34 PM FILTER 31 Kontrollera att filterstorleken är rätt för objektivet och skruva sedan på filtret på objektivets framände. Memo: Passande filterstorlekar för respektive objektiv anges i listan på sidorna Filter kan inte användas på DA FISH-EYE 10-17mm f/ ed [IF]. Försiktighetsåtgärder beträffande filter Filtret blir en del av det optiska systemet när det monteras på objektivet, så du ska handskas med det lika försiktigt som du handskas med objektivet och skydda det mot damm, smuts och repor. Normalt är det sämre med två eller fler filter än inget alls men ett cirkulärpolarisationsfilter tillsammans med ett annat filter utgör inga problem. Använd ett cirkulärpolarisationsfilter med autofokuskameror för att få korrekt exponering och skärpeinställning. Montera 30,5 mm filter på DA 40mm f/2.8 Limited Normalt monterar du 49 mm filtret på objektivets framände men du kan också skruva på ett 30,5 mm filter på bakänden av motljusskyddet.

34 e_kl567_16.fm Page 32 Wednesday, April 23, :34 PM 32 Montera filter och motljusskydd på DA 21mm f/3.2 AL Limited Det går att montera ett 49 mm filter direkt på DA 21mm f/3.2 AL Limited-objektivet men inte om motljusskyddet sitter på. Vill du använda filter tillsammans med motljusskyddet skruvar du på ett 43 mm filter på bakänden på motljusskyddet.

35 e_kl567_16.fm Page 33 Wednesday, April 23, :34 PM 33 Montera filter och motljusskydd på DA 70mm f/2.4 Limited Skruva på 49 mm filtret på DA 70mm f/2.4 Limited-objektivets framände. Skruva på motljusskyddet om du vill använda detta tillsammans med filtret. Memo: Motljusskyddet kan inte monteras på vissa filter med cirkulär polarisering som inte tillverkas av PENTAX, beroende på typ.

36 e_kl567_16.fm Page 34 Wednesday, April 23, :34 PM 34 Cirkulärpolarisationsfilter och vinjettering Cirkulärpolarisationsfilter är tjockare än vanliga filter. Beroende på vilket objektiv som används och fotograferingsbetingelserna kan vinjettering uppträda i bildhörnen. Information om filter finns i tabellen Tabell med passande PENTAX cirkulärpolarisationsfilter (finns för närvarande inte att få) till olika objektiv. Det finns två typer av PENTAX cirkulärpolarisationsfilter: typ A (till vänster i diagrammet nedan) och typ B (till höger i diagrammet). Typ B-filter är tunnare är typ A-filter. Typ A Typ B

37 e_kl567_16.fm Page 35 Wednesday, April 23, :34 PM 35 Tabell med passande PENTAX cirkulärpolarisationsfilte * PENTAX cirkulärpolarisationsfilter finns för närvarande inte att få. * PENTAX tillverkar inget cirkulärpolarisationsfilter med 62 mm diameter som kan monteras på DA mm f/ ed AL [IF]. JA: passar *JA: passar i vissa fall NEJ: passar inte Objektiv Cirkulärpolarisationsfilter (Typ A) Cirkulärpolarisationsfilter (Typ B) Kompatibilitet Anmärkningar Kompatibilitet Anmärkningar DA 14mm f/2.8ed [IF] NEJ Vinjettering uppträder. JA DA 21mm f/3.2 AL Limited* 3 JA Använd filter med 49 mm diameter. DA 35mm f/2.8 Makro Limited *JA *Kan monteras och användas. Det inbyggda motljusskyddet kan dock inte skjutas in med JA cirkulärpolarisationsfilter typ A monterat. DA 40mm f/2.8 Limited* 1 Använd filter med 49 mm JA diameter. JA DA 70mm f/2.4 Limited* 1 JA JA JA Använd filter med 49 mm diameter. Använd filter med 49 mm diameter. DA 200mm f/2.8ed [IF] SDM DA 300mm f/4ed [IF] SDM *JA *Kan monteras och användas. Bajonettmotljusskyddet tar dock i filterfattningen och kan därför inte monteras på cirkulärpolarisationsfilter typ A monterat. JA

38 e_kl567_16.fm Page 36 Wednesday, April 23, :34 PM 36 Objektiv DA 12-24mm f/4ed AL [IF]* 2 DA 16-50mm f/2.8ed AL [IF] SDM DA mm f/2.8ed [IF] SDM DA 16-45mm f/4ed AL DA 18-55mm f/ AL ΙΙ DA 18-55mm f/ AL DA mm f/4-5.6ed DA mm f/4-5.8ed Cirkulärpolarisationsfilter (Typ A) Cirkulärpolarisationsfilter (Typ B) Kompatibilitet Anmärkningar Kompatibilitet Anmärkningar *JA *Vinjettering uppträder vid kortare brännvidder än 15 mm. *JA NEJ Vinjettering uppträder. JA JA *JA *Kan monteras och användas. Bajonettmotljusskyddet tar dock i filterfattningen och kan därför inte monteras på cirkulärpolarisationsfilter typ A monterat. JA JA *Vinjettering uppträder vid kortare brännvidder än 15 mm.

39 e_kl567_16.fm Page 37 Wednesday, April 23, :34 PM 37 *1 Motljusskyddet kan inte monteras på vissa filter med cirkulär polarisering som inte tillverkas av PENTAX, beroende på typ. *2 Vinjettering uppträder vid kortare brännvidder än 15 mm tillsammans med andra PENTAX-filter (bland annat Skylight). *3 Motljusskyddet kan inte monteras om det finns filter monterat på objektivets front, detta gäller även cirkulärpolarisationsfilter. Memo: Inga filter kan användas på DA FISH-EYE 10-17mm f/ ed [IF].

40 e_kl567_16.fm Page 38 Wednesday, April 23, :34 PM 38 FÖRSIKTIGHETSÅTGÄRDER NÄR OBJEKTIVET ANVÄNDS TILLSAMMANS MED BLIXT Inbyggd blixt Inbyggda blixten kan inte användas på kortare avstånd än 0,7 m då den orsakar felaktig exponering och vinjettering i bildhörnen. I tabellen DA-objektiv som kan användas tillsammans med inbyggda blixten på sida 40 finns information vilka objektiv som inbyggda blixten kan användas med. Ljuset från inbyggda blixten skyms av motljusskyddet om det sitter på. Ta alltid av motljusskyddet när du använder inbyggda blixten. Fristående blixt Fristående blixt kan användas med motljusskyddet monterat. Följande gäller dock för vissa objektiv. DA 14mm f/2.8ed [IF] Fristående blixtarna AF540FGZ och AF360FGZ kan bara användas tillsammans med vidvinkelplattan (det går också att ha motljusskyddet monterat). Vi avråder från användning av andra fristående blixtar då deras utlysningsvinkel inte passar objektivets bildvinkel. DA 21mm f/3.2 AL Limited Fristående blixtar kan användas utan problem med motljusskyddet monterat om de går att zooma [ställa in utlysningsvinkel] till 28 mm. DA FISH-EYE 10-17mm f/ ed [IF] Fristående blixtar kan inte användas då deras utlysningssvinkel inte passar objektivets bildvinkel.

41 e_kl567_16.fm Page 39 Wednesday, April 23, :34 PM 39 DA 12-24mm f/4ed AL [IF] PENTAX fristående blixtar som täcker ett 24 mm objektiv på en 35 mm systemkamera eller ett 16 mm objektiv på en digital systemkamera kan användas om objektivet är inställt på mellan 16 och 24 mm. AF540FGZ och AF360FGZ kan användas från 13 mm till 24 mm med vidvinkelplatta (i båda fallen kan motljusskyddet sitta på). Lägg märke till att för kortare brännvidder än 13 mm blir inte bildhörnen fullt belysta. Vi avråder från användning av andra fristående blixtar då deras utlysningssvinkel inte är tillräckligt stor för att täcka objektivets bildvinkel. DA 16-50mm f/2.8ed AL [IF] SDM DA 16-45mm f/4ed AL PENTAX fristående blixtar som täcker ett 24 mm objektiv på en 35 mm systemkamera eller ett 16 mm objektiv på en digital systemkamera kan användas utan problem med motljusskyddet monterat. * Mera information finns i bruksanvisningen till den fristående blixten.

42 e_kl567_16.fm Page 40 Wednesday, April 23, :34 PM 40 DA-objektiv som kan användas tillsammans med inbyggda blixten Kompatibilitet, Objektiv,,,, DA 14mm f/2.8ed [IF] NEJ NEJ NEJ NEJ DA 21mm f/3.2 AL Limited JA JA JA JA DA 35mm f/2.8 Makro Limited JA JA JA JA DA 40mm f/2.8 Limited JA JA JA JA DA 70mm f/2.4 Limited JA JA JA JA DA 200mm f/2.8ed [IF] SDM JA JA JA JA DA 300mm f/4ed [IF] SDM JA JA JA JA DA FISH-EYE 10-17mm f/ ed [IF] NEJ NEJ NEJ NEJ DA 12-24mm f/4ed AL [IF] NEJ NEJ NEJ NEJ DA 16-50mm f/2.8ed AL [IF] SDM JA*1 JA*2 JA*3 JA*3 DA 16-45mm f/4ed AL JA*4 JA*4 JA*4 JA*4 DA 18-55mm f/ AL ΙΙ JA JA JA JA DA 18-55mm f/ AL JA JA JA JA DA mm f/ ed AL [IF] JA*5 JA*5 JA*5 JA*5 DA mm f/2.8ed [IF] SDM JA JA JA JA,

43 e_kl567_16.fm Page 41 Wednesday, April 23, :34 PM 41 Kompatibilitet, Objektiv,,,, DA mm f/4-5.6ed JA JA JA JA DA mm f/4-5.8ed JA JA JA JA Använd inte motljusskydd tillsammans med inbyggda blixten utom på DA 70mm f/2.4 Limited, DA 40mm f/2.8 Limited och DA 21mm f/3.2 AL Limited. Detta för att inte blixtens utlysningsvinkel ska begränsas av motljusskyddet. *1 Vinjettering uppträder om brännvidden är mindre än 35 mm eller om brännvidden är mellan 16 och 50 mm och avståndet är kortare än 1,5 m. *2 Vinjettering uppträder om brännvidden är 28 mm eller mindre eller om brännvidden är mellan 16 och 50 mm och avståndet är kortare än 1,5 m. *3 Vinjettering uppträder om brännvidden är 20 mm eller mindre eller om brännvidden är 35 mm och avståndet är kortare än 1,5 m. *4 Vinjettering uppträder om brännvidden är mindre än 28 mm eller om brännvidden är 28 mm och avståndet är kortare än 1 m. *5 Vinjettering uppträder när brännvidden är kortare än 35 mm.,

44 e_kl567_16.fm Page 42 Wednesday, April 23, :34 PM 42 STATIVFÄSTE DA 300mm f/4ed [IF] SDM är försett med stativfäste. Lossa låsskruven och vrid kameran 90 åt höger eller vänster när du vill ha den vertikalt eller horisontellt, dra sedan åt låsskruven ordentligt. Stativfästen kan tas av. Låsskruv Stativfäste Använd enbart stabila stativ. Vi rekommenderar kortare slutartider vid frihandsfotografering då stora objektiv kan bidra till skakningsoskärpa.

45 e_kl567_16.fm Page 43 Wednesday, April 23, :34 PM 43 Demontera stativfästet Lossa skruven moturs med ett mynt för att ta bort fattningen. Sätt i ett mynt i spåret i skruven och dra åt skruven medurs och lossa den moturs.

46 e_kl567_16.fm Page 44 Wednesday, April 23, :34 PM 44 VIKTIGA DATA * Passar på alla PENTAX digitala systemkameror. * AL = med asfärisk lins, ED = objektiv med glas med extra liten dispersion, IF = objektiv med invändig skärpeinställning, SDM = objektiv med ultraljudsmotor Objektiv DA 14mm f/2.8ed [IF] DA 21mm f/3.2 AL Limited DA 35mm f/2.8 Makro Limited Brännvidd 14 mm (motsvarar cirka 21,5 mm för 35 mm format) 21 mm (motsvarar cirka 32 mm för 35 mm format) Element i grupper Bildvinkel Bländare f/2.8 f/3.2 f/2.8 Minsta bländare f/22 f/22 f/22 Fattning KAF-fattning KAF-fattning KAF-fattning Närgräns 0,17 m 0,2 m 0,139 m Största förstoring Cirka 0,19 Cirka 0,17 Cirka 1,00 Filterstorlek 77 mm 49 mm eller 43 mm 49 mm Motljusskydd PH-RBH 77 mm MH-RBA 43 mm Inbyggt Största diameter längd Vikt 35 mm (motsvarar cirka 53,5 mm för 35 mm format) 83,5 mm 69 mm 63 mm 25 mm 63 mm 46,5 mm Cirka 420g/14.8oz (med motljusskydd cirka 455g/16oz) Cirka 140g/4.9oz (med motljusskydd cirka 155g/5.5oz) Cirka 215g/7.58oz Mjuk väska S Specialväska Mjuk väska DA70

47 e_kl567_16.fm Page 45 Wednesday, April 23, :34 PM 45 Objektiv DA 40mm f/2.8 Limited DA 70mm f/2.4 Limited Brännvidd 40 mm (motsvarar cirka 61 mm i 35 mm format) 70 mm (motsvarar cirka 107 mm i 35 mm format) DA 200mm f/2.8ed [IF] SDM 200 mm (motsvarar cirka 307 mm i 35 mm format) Element i grupper Bildvinkel Bländare f/2.8 f/2.4 f/2.8 Minsta bländare f/22 f/22 f/22 Fattning KAF-fattning KAF-fattning KAF2-fattning Närgräns 0,4 m 0,7 m 1,2 m Största förstoring Cirka 0,13 Cirka 0,12 Cirka 0,20 Filterstorlek 49 mm eller 30,5 mm 49 mm 77 mm Motljusskydd MH-RC 49 mm MH-RD 49 mm PH-RBK 77 mm Största diameter längd Vikt 63 mm 15 mm 63 mm 26 mm 83 mm 134 mm Cirka 90g (med motljusskydd cirka 100g) Cirka 130g (med motljusskydd cirka 150g) Mjuk väska Specialväska Mjuk väska DA70 S Cirka 825g (med motljusskydd cirka 915g)

48 e_kl567_16.fm Page 46 Wednesday, April 23, :34 PM 46 Objektiv DA 300mm f/4ed [IF] SDM Brännvidd 300 mm (motsvarar cirka 460 mm i 35 mm format) DA FISH-EYE 10-17mm f/ ed [IF] mm (omvandling för 35 mm går inte att beräkna) Element i grupper Bildvinkel 5, Bländare f/4 f/3.5 f/4.5 f/4 Minsta bländare f/32 f/22 f/32 f/22 Fattning KAF2-fattning KAF-fattning KAF-fattning Närgräns Maximal förstoring 1,4 m 0,14 m (cirka 2,5 cm från objektivets framände) DA 12-24mm f/4ed AL [IF] mm (motsvarar cirka 18,5-37 mm i 35 mm format) 0,3 m Cirka 0,24 Cirka 0,39 Cirka 0,12 Filterstorlek 77 mm Kan inte monteras 77 mm Motljusskydd PH-RBK 77 mm Inbyggt PH-RBI 77 mm Största diameter längd Vikt 83 mm 184 mm 68 mm 71,5 mm 84 mm 87,5 mm Cirka 1070g (med motljusskydd. 1160g) (med motljusskydd och stativfäste cirka 1240g) Cirka 320g Mjuk väska S S80-80 S Cirka 430g (med motljusskydd cirka 457g/16.1oz)

49 e_kl567_16.fm Page 47 Wednesday, April 23, :34 PM 47 Objektiv DA 16-45mm f/4ed AL DA 16-50mm f/2.8ed AL [IF] SDM DA 18-55mm f/ AL ΙΙ Brännvidd mm (motsvarar cirka mm (motsvarar cirka mm (motsvarar cirka 24,5-69 mm i 35 mm format) 24,5-76,5 mm i 35 mm format) 27,5-84 mm i 35 mm format) Element i grupper Bildvinkel Bländare f/4 f/2.8 f/3.5 f/5.6 Minsta bländare f/22 f/22 f/22 f/38 Fattning KAF-fattning KAF2-fattning KAF-fattning Närgräns 0,28 m 0,3 m 0,25 m Största förstoring Cirka 0,26 Cirka 0,21 Cirka 0,34 Filterstorlek 67 mm 77 mm 52 mm Motljusskydd PH-RBL 67 mm PH-RBJ 77 mm PH-RBA 52 mm Största diameter längd Vikt 72 mm 92 mm 84 mm 98,5 mm 68 mm 67,5 mm Cirka 365g (med motljusskydd cirka 390g) Cirka 565g (med motljusskydd cirka 600g) Mjuk väska S S S Cirka 220g (med motljusskydd cirka 245g)

50 e_kl567_16.fm Page 48 Wednesday, April 23, :34 PM 48 Objektiv Brännvidd DA18-55 mm F3,5-5,6 AL mm (motsvarar cirka 27,5-84 mm i 35 mm format) DA mm f/ ed AL [IF] DA mm f/2.8ed [IF] SDM mm (motsvarar cirka mm (motsvarar cirka 27,5-383 mm i 35 mm format) 76,5-207 mm i 35 mm format) Element i grupper Bildvinkel Bländare f/3.5 f/5.6 f/3.5 f/6.3 f/2.8 Minsta bländare f/22 f/38 f/22 f/45 f/22 Fattning KAF-fattning KAF-fattning KAF2-fattning Närgräns 0,25 m 0,45 m 1,0 m Största förstoring Cirka 0,34 Cirka 0,28 Cirka 0,17 Filterstorlek 52 mm 62 mm 67 mm Motljusskydd PH-RBA 52 mm PH-RBB 62 mm PH-RBK 67 mm Största diameter längd Vikt 68 mm 67,5 mm 75 mm 85,5 mm 76,5 mm 136 mm Cirka 225g (med motljusskydd cirka 250g) Cirka 455g (med motljusskydd cirka 470g) Mjuk väska S S S Cirka 685g (med motljusskydd cirka 765g)

51 e_kl567_16.fm Page 49 Wednesday, April 23, :34 PM 49 Objektiv DA mm f/4-5.6ed DA mm f/4-5.8ed Brännvidd mm (motsvarar cirka 76,5-306 mm i 35 mm format) mm (motsvarar cirka 84,5-460 mm i 35 mm format) Element i grupper Bildvinkel Bländare f/4 f/5.6 f/4 f/5.8 Minsta bländare f/22 f/32 f/22 f/32 Fattning KAF-fattning KAF-fattning Närgräns 1,1 m 1,4 m Största förstoring Cirka 0,24 Cirka 0,28 Filterstorlek 52mm 58mm Motljusskydd PH-RBB 52 mm PH-RBG 58 mm Största diameter 66,5 mm 78,5 mm 71 mm 111,5 mm längd Vikt Cirka 255g Cirka 440g (med motljusskydd cirka 285g) (med motljusskydd cirka 470g) Mjuk väska S S80-160

52 e_kl567_16.fm Page 50 Thursday, April 24, :40 PM 50 Memo

53 e_kl567_16.fm Page 51 Wednesday, April 23, :34 PM 51 Memo

54 e_kl567_16.fm Page 52 Wednesday, April 23, :34 PM 52 Memo

55 e_kl567_16.fm Page 53 Wednesday, April 23, :34 PM 53 Memo

56 e_kl567_16.fm Page 54 Wednesday, April 23, :34 PM HOYA CORPORATION PENTAX Imaging System Division ,Maeno-cho, Itabashi-ku, Tokyo , JAPAN ( PENTAX Europe GmbH Julius-Vosseler-Strasse 104, Hamburg, GERMANY (HQ - (European Headquarters) (Germany - Hotline: / PENTAX Austria Hotline: ( PENTAX U.K. Limited PENTAX House, Heron Drive, Langley, Slough, Berks SL3 8PN, U.K. ( Hotline: PENTAX France S.A.S. 112 Quai de Bezons, B.P. 204, Argenteuil Cedex, FRANCE ( Hotline: (0,15 la minute) Fax: PENTAX Italia S.r.l. Via Dione Cassio 15, Milano, ITALY ( info@pentaxitalia.it PENTAX (Schweiz) AG Widenholzstrasse 1, 8304 Wallisellen, Postfach Dietlikon, SWITZERLAND ( PENTAX Europe GmbH (Tyskland) Filial Sverige Box 650, Uppsala, SWEDEN ( PENTAX Imaging Company A Division of PENTAX of America, Inc. (Headquarters) th Street, Suite 300 Golden, Colorado 80401, U.S.A. (PENTAX Service Department) Zuni Street, Suite 100B Westminster, Colorado 80234, U.S.A. ( PENTAX Canada Inc Argentia Road Mississauga, Ontario L5N 3S7, CANADA ( PENTAX Trading (SHANGHAI) Limited 23D, Jun Yao International Plaza, 789 Zhaojiabang Road, Xu Hui District, Shanghai, CHINA ( CE-märkningen innebär att utrustningen uppfyller direktiven från Europeiska Unionen. ITillverkaren reserverar sig rätten att ändra specifikationer, design och innehåll utan separata meddelanden. AP070108/SWE Copyright HOYA CORPORATION 2008 FOM Printed in Europe
