1 Quick Reference Guide Kurzreferenz Guide de référence rapide Guida rapida Guía de referencia rápida Beknopte handleiding Snabbreferensguide Lynguide Краткий справочник PMD-B00P

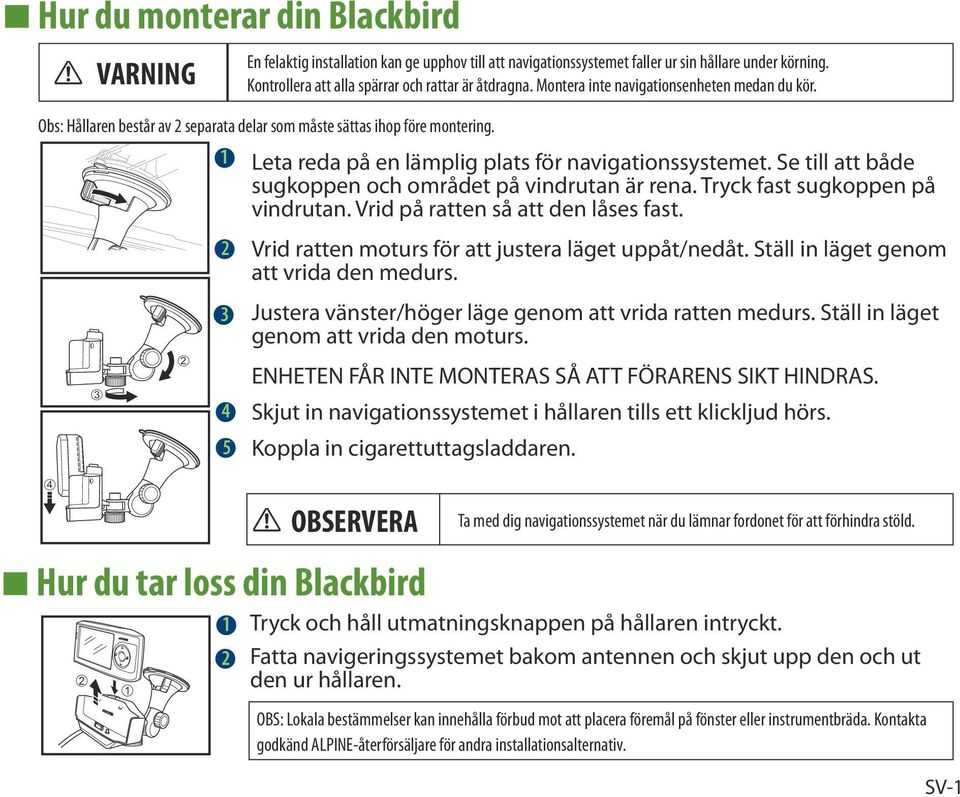

2 Hur du monterar din Blackbird 4 VARNING 1 En felaktig installation kan ge upphov till att navigationssystemet faller ur sin hållare under körning. Kontrollera att alla spärrar och rattar är åtdragna. Montera inte navigationsenheten medan du kör. Obs: Hållaren består av separata delar som måste sättas ihop före montering. 1 Leta reda på en lämplig plats för navigationssystemet. Se till att både sugkoppen och området på vindrutan är rena. Tryck fast sugkoppen på vindrutan. Vrid på ratten så att den låses fast. Vrid ratten moturs för att justera läget uppåt/nedåt. Ställ in läget genom att vrida den medurs. 3 Justera vänster/höger läge genom att vrida ratten medurs. Ställ in läget genom att vrida den moturs. ENHETEN FÅR INTE MONTERAS SÅ ATT FÖRARENS SIKT HINDRAS. 3 4 Skjut in navigationssystemet i hållaren tills ett klickljud hörs. 5 Koppla in cigarettuttagsladdaren. OBSERVERA Hur du tar loss din Blackbird 1 Ta med dig navigationssystemet när du lämnar fordonet för att förhindra stöld. Tryck och håll utmatningsknappen på hållaren intryckt. Fatta navigeringssystemet bakom antennen och skjut upp den och ut den ur hållaren. OBS: Lokala bestämmelser kan innehålla förbud mot att placera föremål på fönster eller instrumentbräda. Kontakta godkänd ALPINE-återförsäljare för andra installationsalternativ. SV-1

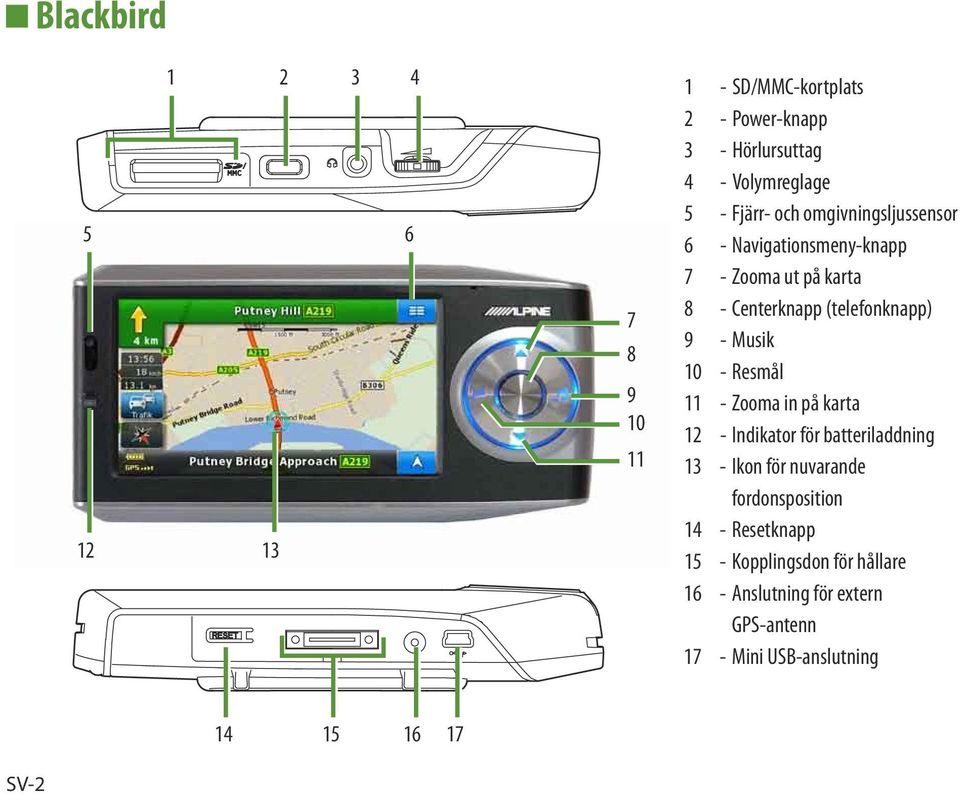

3 Blackbird SD/MMC-kortplats - Power-knapp 3 - Hörlursuttag 4 - Volymreglage 5 - Fjärr- och omgivningsljussensor 6 - Navigationsmeny-knapp 7 - Zooma ut på karta 8 - Centerknapp (telefonknapp) 9 - Musik 10 - Resmål 11 - Zooma in på karta 1 - Indikator för batteriladdning 13 - Ikon för nuvarande fordonsposition 14 - Resetknapp 15 - Kopplingsdon för hållare 16 - Anslutning för extern GPS-antenn 17 - Mini USB-anslutning SV

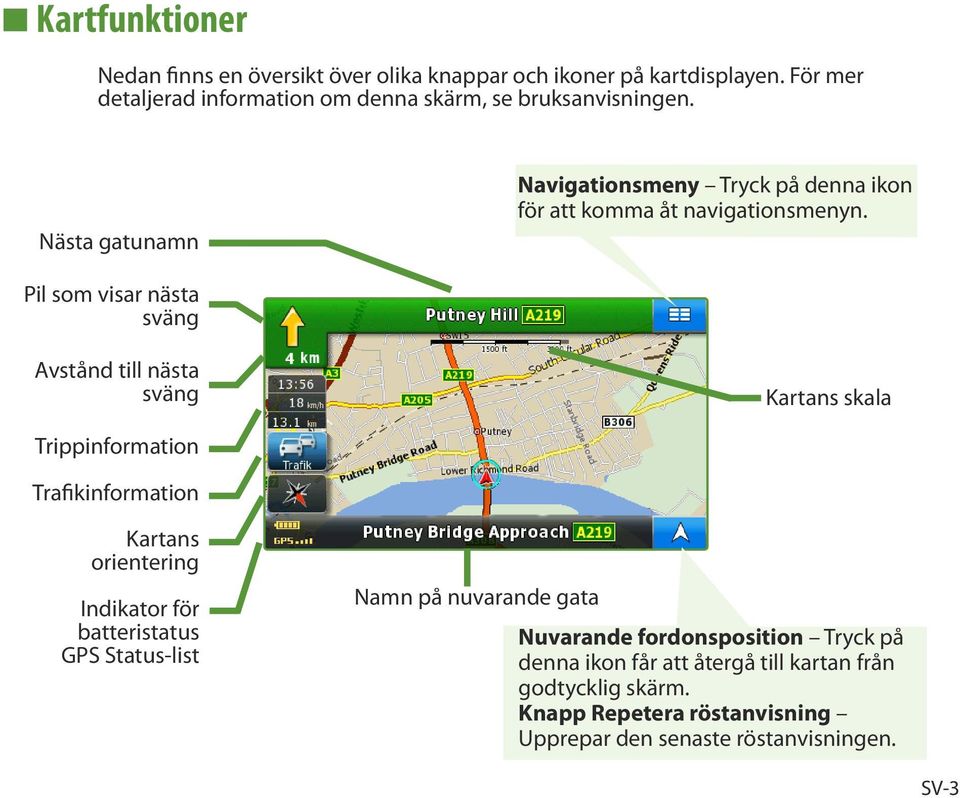

4 Kartfunktioner Nedan finns en översikt över olika knappar och ikoner på kartdisplayen. För mer detaljerad information om denna skärm, se bruksanvisningen. Nästa gatunamn Navigationsmeny Tryck på denna ikon för att komma åt navigationsmenyn. Pil som visar nästa sväng Avstånd till nästa sväng Kartans skala Trippinformation Trafikinformation Kartans orientering Indikator för batteristatus GPS Status-list Namn på nuvarande gata Nuvarande fordonsposition Tryck på denna ikon får att återgå till kartan från godtycklig skärm. Knapp Repetera röstanvisning Upprepar den senaste röstanvisningen. SV-3

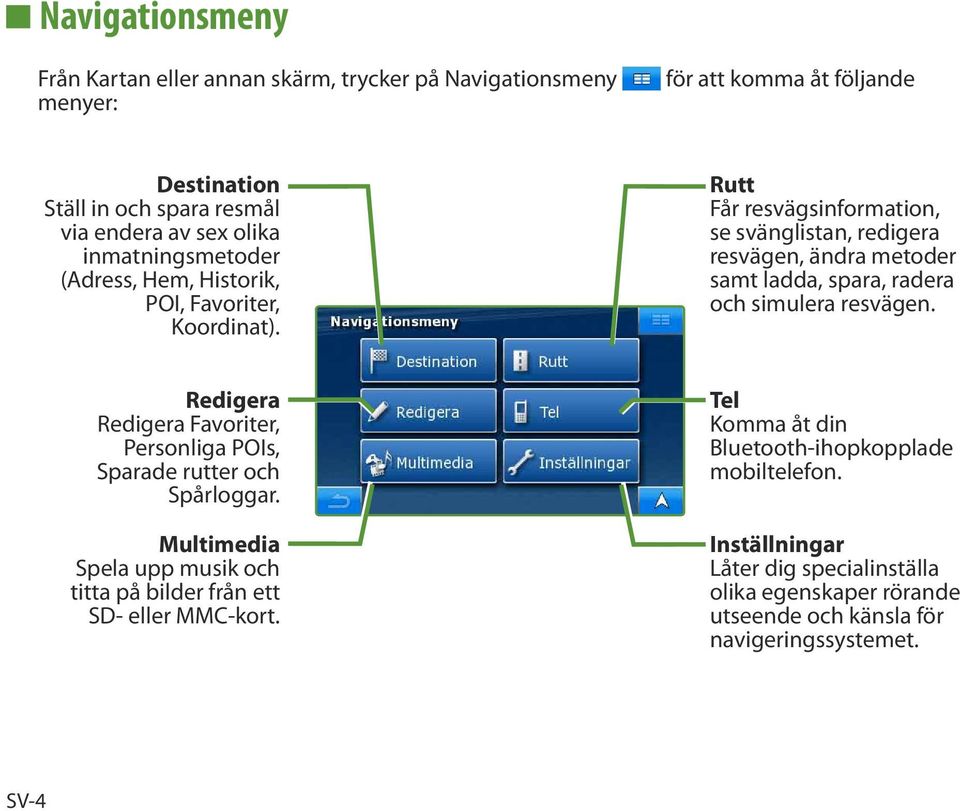

5 Navigationsmeny Från Kartan eller annan skärm, trycker på Navigationsmeny menyer: för att komma åt följande Destination Ställ in och spara resmål via endera av sex olika inmatningsmetoder (Adress, Hem, Historik, POI, Favoriter, Koordinat). Rutt Får resvägsinformation, se svänglistan, redigera resvägen, ändra metoder samt ladda, spara, radera och simulera resvägen. Redigera Redigera Favoriter, Personliga POIs, Sparade rutter och Spårloggar. Multimedia Spela upp musik och titta på bilder från ett SD- eller MMC-kort. Tel Komma åt din Bluetooth-ihopkopplade mobiltelefon. Inställningar Låter dig specialinställa olika egenskaper rörande utseende och känsla för navigeringssystemet. SV-4

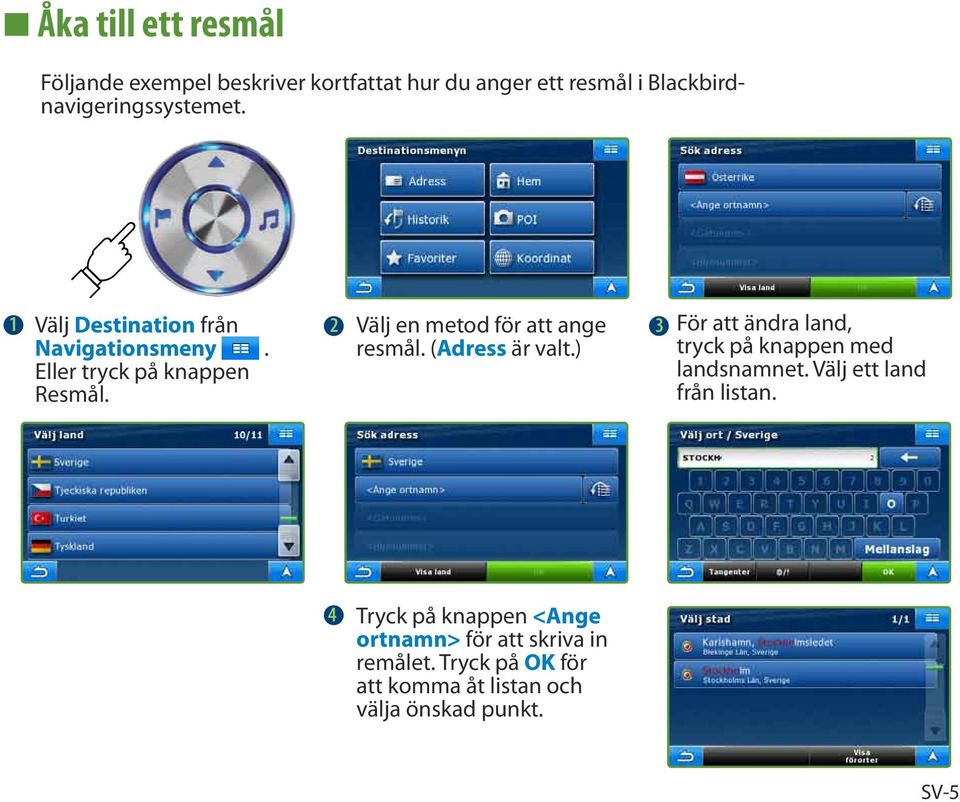

6 Åka till ett resmål Följande exempel beskriver kortfattat hur du anger ett resmål i Blackbirdnavigeringssystemet. 1 Välj Destination från Välj en metod för att ange Navigationsmeny. resmål. (Adress är valt.) Eller tryck på knappen Resmål. 3 För att ändra land, tryck på knappen med landsnamnet. Välj ett land från listan. 4 Tryck på knappen <Ange ortnamn> för att skriva in remålet. Tryck på OK för att komma åt listan och välja önskad punkt. SV-5

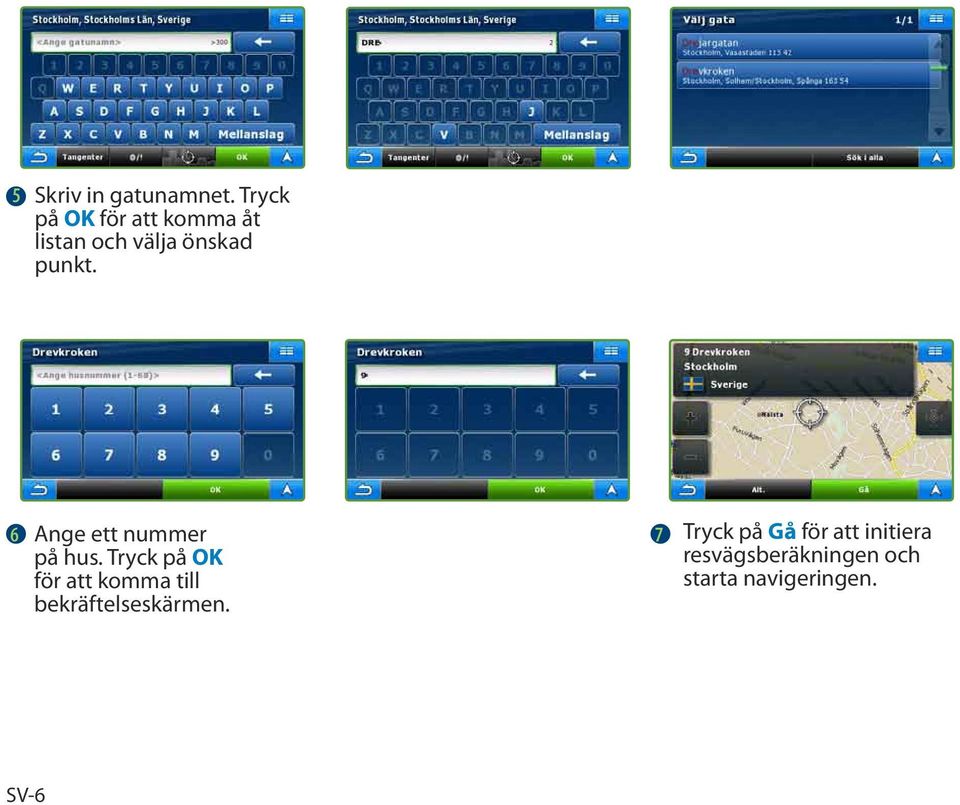

7 5 Skriv in gatunamnet. Tryck på OK för att komma åt listan och välja önskad punkt. 6 Ange ett nummer 7 Tryck på Gå för att initiera på hus. Tryck på OK resvägsberäkningen och för att komma till starta navigeringen. bekräftelseskärmen. SV-6

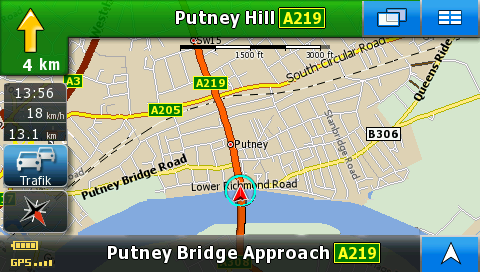

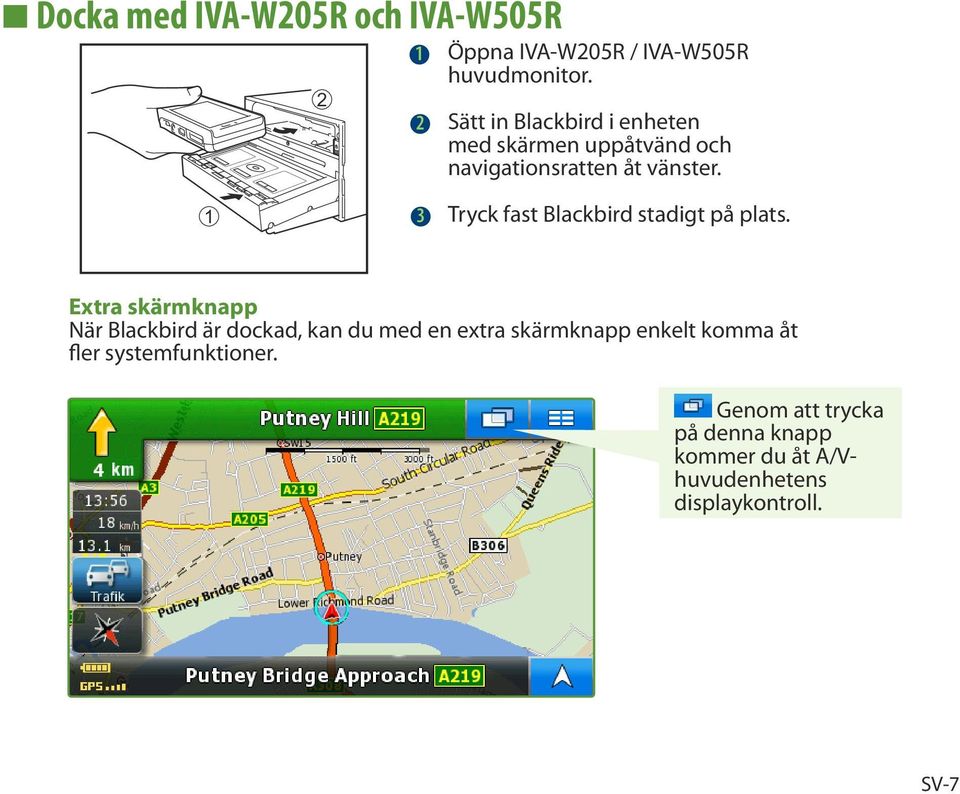

8 Docka med IVA-W05R och IVA-W505R 1 Öppna IVA-W05R / IVA-W505R CLOSE huvudmonitor. Sätt in Blackbird i enheten med skärmen uppåtvänd och navigationsratten åt vänster. 1 3 Tryck fast Blackbird stadigt på plats. Extra skärmknapp När Blackbird är dockad, kan du med en extra skärmknapp enkelt komma åt fler systemfunktioner. Genom att trycka på denna knapp kommer du åt A/Vhuvudenhetens displaykontroll. SV-7

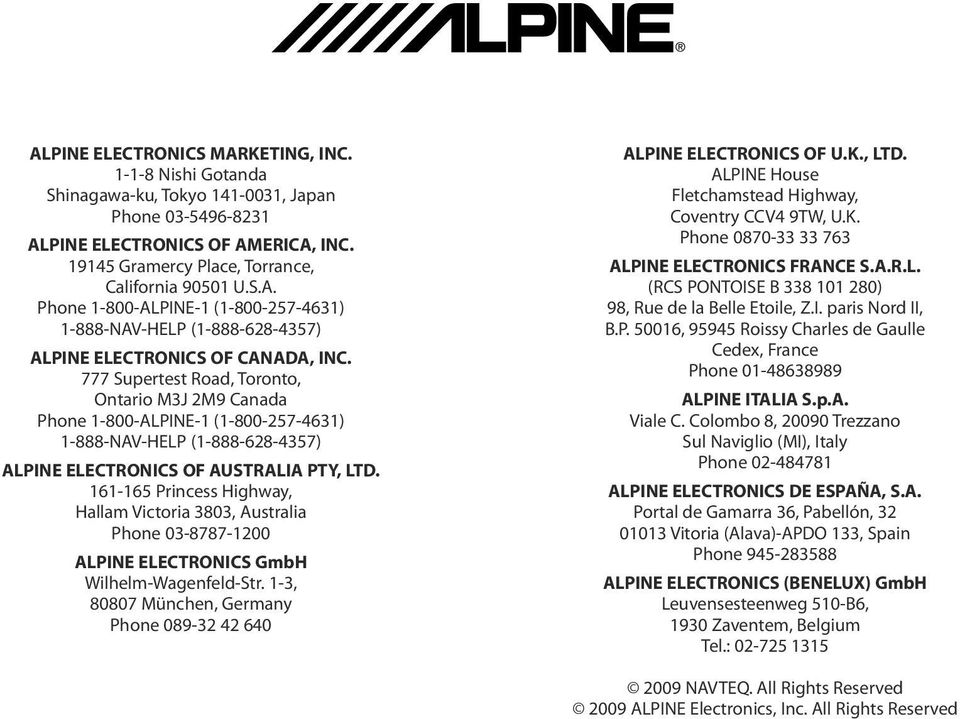

9 ALPINE ELECTRONICS MARKETING, INC Nishi Gotanda Shinagawa-ku, Tokyo , Japan Phone ALPINE ELECTRONICS OF AMERICA, INC Gramercy Place, Torrance, California U.S.A. Phone ALPINE-1 ( ) NAV-HELP ( ) ALPINE ELECTRONICS OF CANADA, INC. 777 Supertest Road, Toronto, Ontario M3J M9 Canada Phone ALPINE-1 ( ) NAV-HELP ( ) ALPINE ELECTRONICS OF AUSTRALIA PTY, LTD Princess Highway, Hallam Victoria 3803, Australia Phone ALPINE ELECTRONICS GmbH Wilhelm-Wagenfeld-Str. 1-3, München, Germany Phone ALPINE ELECTRONICS OF U.K., LTD. ALPINE House Fletchamstead Highway, Coventry CCV4 9TW, U.K. Phone ALPINE ELECTRONICS FRANCE S.A.R.L. (RCS PONTOISE B ) 98, Rue de la Belle Etoile, Z.I. paris Nord II, B.P , Roissy Charles de Gaulle Cedex, France Phone ALPINE ITALIA S.p.A. Viale C. Colombo 8, 0090 Trezzano Sul Naviglio (MI), Italy Phone ALPINE ELECTRONICS DE ESPAÑA, S.A. Portal de Gamarra 36, Pabellón, Vitoria (Alava)-APDO 133, Spain Phone ALPINE ELECTRONICS (BENELUX) GmbH Leuvensesteenweg 510-B6, 1930 Zaventem, Belgium Tel.: NAVTEQ. All Rights Reserved 009 ALPINE Electronics, Inc. All Rights Reserved
