1 Marknadens bästa produkt? Flexit SPIRIT UNI 3 - UNI 4 Luftbehandlingsaggregat och styrning NYHETER! Flexit SPIRIT UNI 3 och UNI 4 ger ett mycket bra inomhusklimat, minskar värmekostnader, uppfyller passivhusstandarden, sparar byggkostnader och är en lösning för problemhus. FLEXIT SPIRIT en helt ny generation luftbehandlingsaggregat

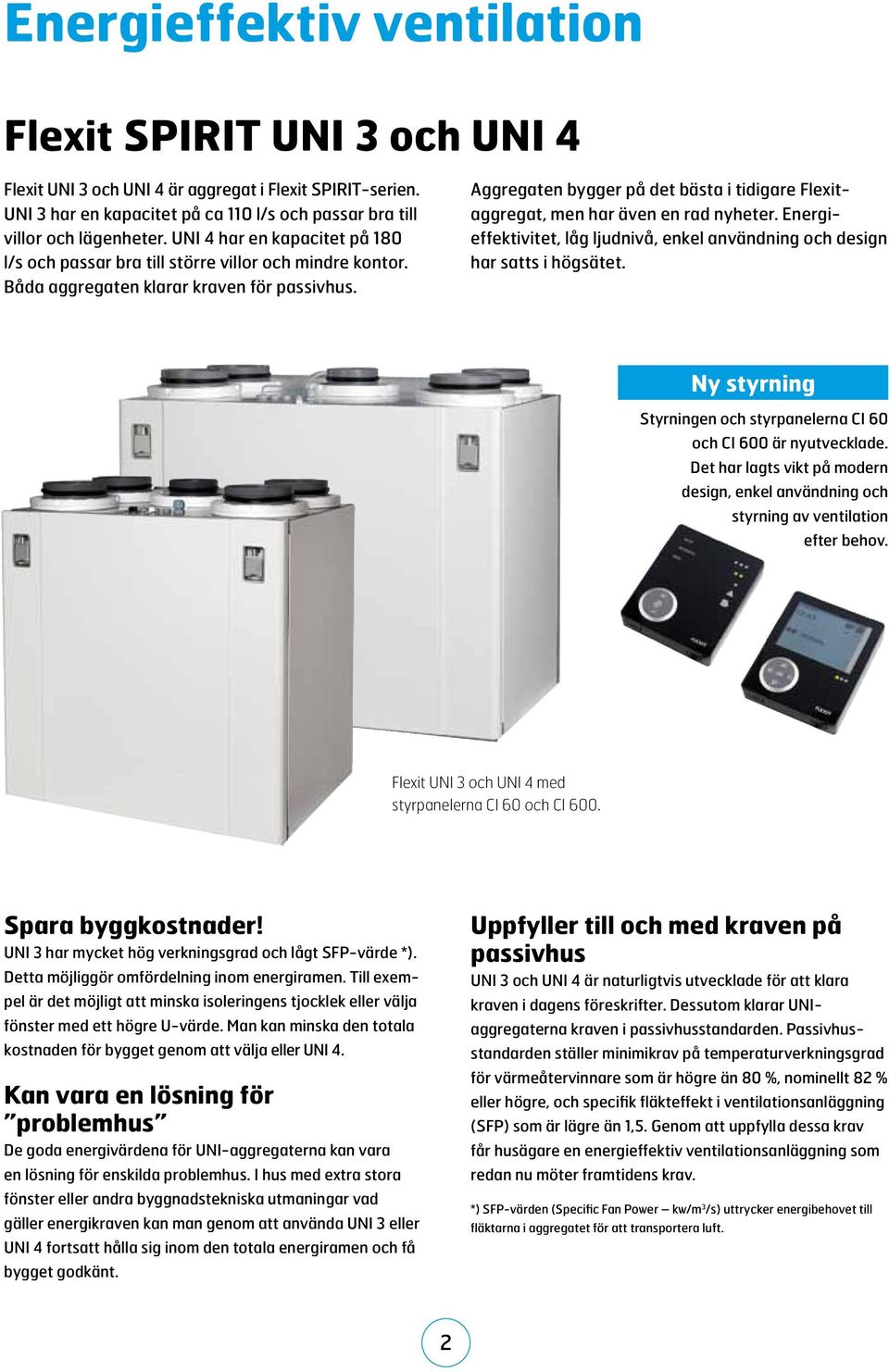

2 Energieffektiv ventilation Flexit SPIRIT UNI 3 och UNI 4 Flexit UNI 3 och UNI 4 är aggregat i Flexit SPIRIT-serien. UNI 3 har en kapacitet på ca 11 l/s och passar bra till villor och lägenheter. UNI 4 har en kapacitet på 18 l/s och passar bra till större villor och mindre kontor. Båda aggregaten klarar kraven för passivhus. Aggregaten bygger på det bästa i tidigare Flexitaggregat, men har även en rad nyheter. Energieffektivitet, låg ljudnivå, enkel användning och design har satts i högsätet. Ny styrning Styrningen och styrpanelerna CI 6 och CI 6 är nyutvecklade. Det har lagts vikt på modern design, enkel användning och styrning av ventilation efter behov. Flexit UNI 3 och UNI 4 med styrpanelerna CI 6 och CI 6. Spara byggkostnader! UNI 3 har mycket hög verkningsgrad och lågt SFP-värde *). Detta möjliggör omfördelning inom energiramen. Till exempel är det möjligt att minska isoleringens tjocklek eller välja fönster med ett högre U-värde. Man kan minska den totala kostnaden för bygget genom att välja eller UNI 4. Kan vara en lösning för problemhus De goda energivärdena för UNI-aggregaterna kan vara en lösning för enskilda problemhus. I hus med extra stora fönster eller andra byggnadstekniska utmaningar vad gäller energikraven kan man genom att använda UNI 3 eller UNI 4 fortsatt hålla sig inom den totala energiramen och få bygget godkänt. Uppfyller till och med kraven på passivhus UNI 3 och UNI 4 är naturligtvis utvecklade för att klara kraven i dagens föreskrifter. Dessutom klarar UNIaggregaterna kraven i passivhusstandarden. Passivhusstandarden ställer minimikrav på temperaturverkningsgrad för värmeåtervinnare som är högre än 8 %, nominellt 82 % eller högre, och specifik fläkteffekt i ventilationsanläggning (SFP) som är lägre än 1,5. Genom att uppfylla dessa krav får husägare en energieffektiv ventilationsanläggning som redan nu möter framtidens krav. *) SFP-värden (Specific Fan Power kw/m 3 /s) uttrycker energibehovet till fläktarna i aggregatet för att transportera luft. 2

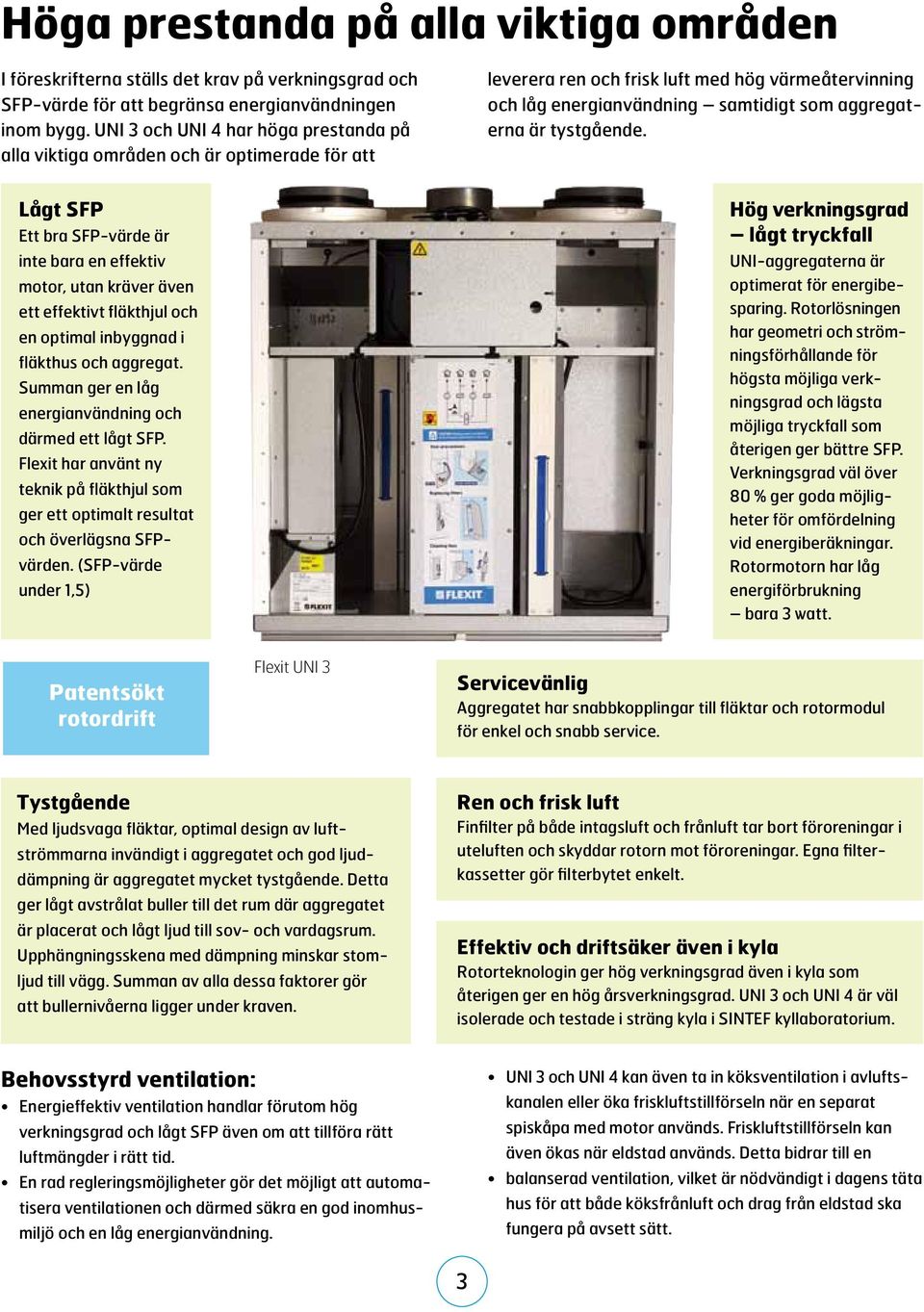

3 Höga prestanda på alla viktiga områden I föreskrifterna ställs det krav på verkningsgrad och SFP-värde för att begränsa energianvändningen inom bygg. UNI 3 och UNI 4 har höga prestanda på alla viktiga områden och är optimerade för att leverera ren och frisk luft med hög värmeåtervinning och låg energianvändning samtidigt som aggregaterna är tystgående. Lågt SFP Ett bra SFP-värde är inte bara en effektiv motor, utan kräver även ett effektivt fläkthjul och en optimal inbyggnad i fläkthus och aggregat. Summan ger en låg energianvändning och därmed ett lågt SFP. Flexit har använt ny teknik på fläkthjul som ger ett optimalt resultat och överlägsna SFPvärden. (SFP-värde under 1,5) Hög verkningsgrad lågt tryckfall UNI-aggregaterna är optimerat för energibesparing. Rotorlösningen har geometri och strömningsförhållande för högsta möjliga verkningsgrad och lägsta möjliga tryckfall som återigen ger bättre SFP. Verkningsgrad väl över 8 % ger goda möjligheter för omfördelning vid energiberäkningar. Rotormotorn har låg energiförbrukning bara 3 watt. Patentsökt rotordrift Flexit UNI 3 Servicevänlig Aggregatet har snabbkopplingar till fläktar och rotormodul för enkel och snabb service. Tystgående Med ljudsvaga fläktar, optimal design av luftströmmarna invändigt i aggregatet och god ljuddämpning är aggregatet mycket tystgående. Detta ger lågt avstrålat buller till det rum där aggregatet är placerat och lågt ljud till sov- och vardagsrum. Upphängningsskena med dämpning minskar stomljud till vägg. Summan av alla dessa faktorer gör att bullernivåerna ligger under kraven. Ren och frisk luft Finfilter på både intagsluft och frånluft tar bort föroreningar i uteluften och skyddar rotorn mot föroreningar. Egna filterkassetter gör filterbytet enkelt. Effektiv och driftsäker även i kyla Rotorteknologin ger hög verkningsgrad även i kyla som återigen ger en hög årsverkningsgrad. UNI 3 och UNI 4 är väl isolerade och testade i sträng kyla i SINTEF kyllaboratorium. Behovsstyrd ventilation: Energieffektiv ventilation handlar förutom hög verkningsgrad och lågt SFP även om att tillföra rätt luftmängder i rätt tid. En rad regleringsmöjligheter gör det möjligt att automatisera ventilationen och därmed säkra en god inomhusmiljö och en låg energianvändning. UNI 3 och UNI 4 kan även ta in köksventilation i avluftskanalen eller öka friskluftstillförseln när en separat spiskåpa med motor används. Friskluftstillförseln kan även ökas när eldstad används. Detta bidrar till en balanserad ventilation, vilket är nödvändigt i dagens täta hus för att både köksfrånluft och drag från eldstad ska fungera på avsett sätt. 3

4 Flexit SPIRIT UNI 3 och UNI 4 användarvänlighet och kvalitet satt i högsätet Balanserad ventilation har blivit standard i nya bostäder. Det ställer krav på att installationen kan göras så enkelt och tryggt som möjligt. Nya användare ställer krav på att produkterna är enkla att använda. Kallt nordiskt klimat ställer stränga krav på drift och funktion i kyla. UNI 3 och UNI 4 är utvecklade för att uppfylla alla dessa krav så att de boende garanteras ren och frisk luft på ett energieffektivt sätt hela året. Enkel montering Upphängningsskena för väggmontering med gummidämpning som minskar strukturbuller till vägg. Flexit UNI 3 Sidomontering Aggregatet kan monteras på sidan. Dörren öppnas då med sidoupphängning. Smart öppningsmekanism Dörren har en smart stängningsmekanism. Med ett handgrepp öppnas och stängs dörren. Dörrupphängningen i nedkant av aggregatet gör det enkelt att svänga ut och ta av dörren vid behov. 4

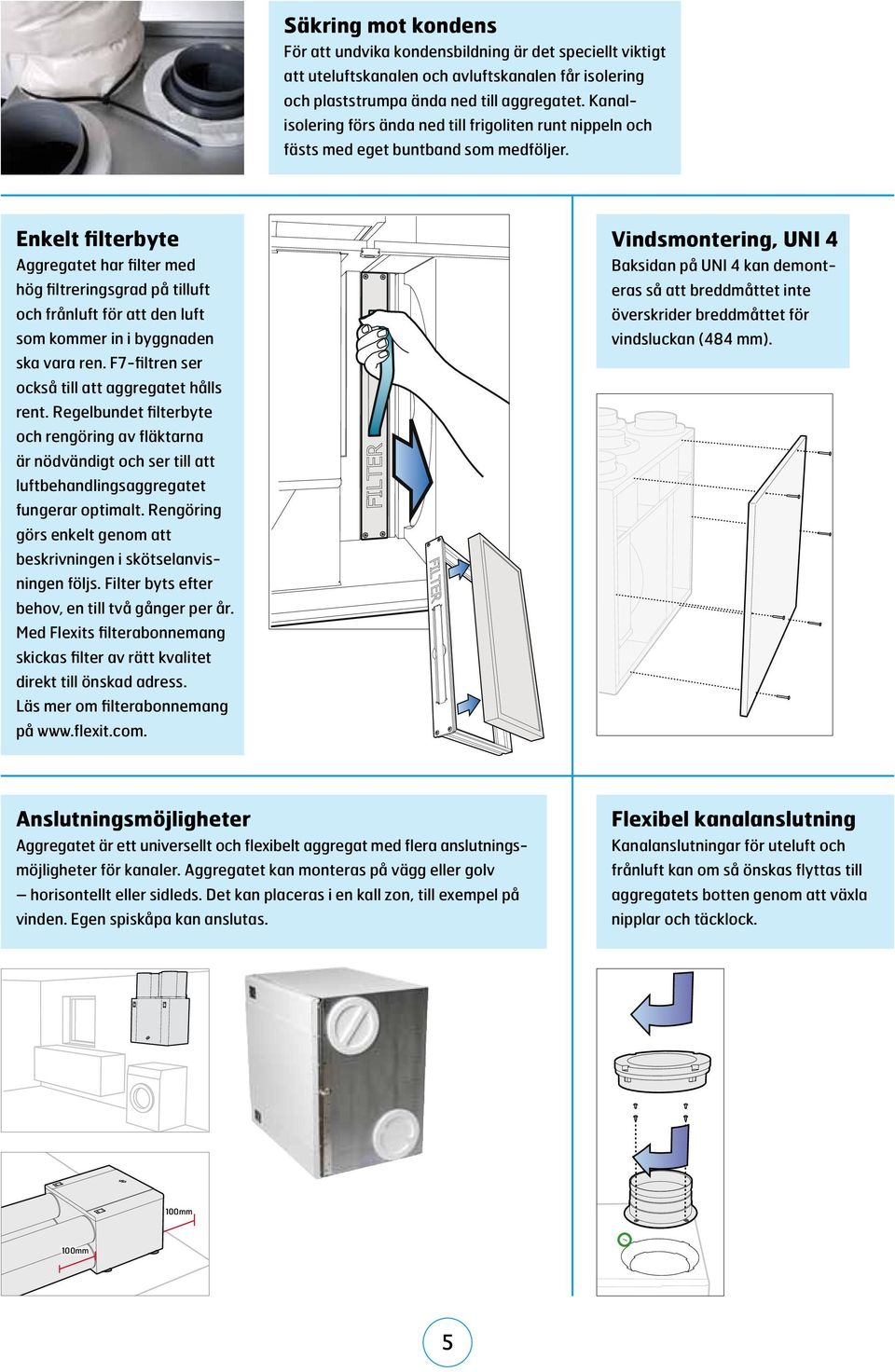

5 Säkring mot kondens För att undvika kondensbildning är det speciellt viktigt att uteluftskanalen och avluftskanalen får isolering och plaststrumpa ända ned till aggregatet. Kanalisolering förs ända ned till frigoliten runt nippeln och fästs med eget buntband som medföljer. Enkelt filterbyte Aggregatet har filter med hög filtreringsgrad på tilluft och frånluft för att den luft som kommer in i byggnaden ska vara ren. F7-filtren ser också till att aggregatet hålls rent. Regelbundet filterbyte och rengöring av fläktarna är nödvändigt och ser till att luftbehandlingsaggregatet fungerar optimalt. Rengöring görs enkelt genom att beskrivningen i skötselanvisningen följs. Filter byts efter behov, en till två gånger per år. Med Flexits filterabonnemang skickas filter av rätt kvalitet direkt till önskad adress. Läs mer om filterabonnemang på Vindsmontering, UNI 4 Baksidan på UNI 4 kan demonteras så att breddmåttet inte överskrider breddmåttet för vindsluckan (484 mm). Anslutningsmöjligheter Aggregatet är ett universellt och flexibelt aggregat med flera anslutningsmöjligheter för kanaler. Aggregatet kan monteras på vägg eller golv horisontellt eller sidleds. Det kan placeras i en kall zon, till exempel på vinden. Egen spiskåpa kan anslutas. Flexibel kanalanslutning Kanalanslutningar för uteluft och frånluft kan om så önskas flyttas till aggregatets botten genom att växla nipplar och täcklock. 3 mm mm 5

6 Behovsstyrd ventilation Energieffektiv ventilation handlar förutom hög verkningsgrad och lågt SFP även om att tillföra rätt luftmängder i rätt tid. Flexits nya automatik är utvecklad för att förenkla användargränssnittet för rätt användning. Dessutom är det möjligt med en rad styrningsmöjligheter. Via timer, koldioxid, tryck, fukt och närvaro kan ventilationen automatiseras och säkra en god inomhusmiljö och en låg energianvändning. Förklaring till färgkoder i ventilationssystemet: Frånluft. Förorenad luft tas bort från våtrum, badrum och toaletter. Tilluft. Filtrerad och tempererad luft tillförs sovrum och vardagsrum. Frånluft. Förorenad luft blåses ut ur huset. Uteluft. Ren och frisk luft dras in utifrån. Sovrum Koldioxidgivare (art.nr 11991) i vardagsrum som ger signal till aggregatet om föroreningsnivå i rummet. Ventilationen regleras efter behov. Sovrum Fuktgivare (art.nr 11987) i badrum och våtrum som ger signal till aggregatet om luftfuktighetsnivå i rummet. Ventilationen regleras efter behov. Tvättstuga Behovsstyrd ventilation rätt luftmängd i rätt tid Med behovsstyrd ventilation menas möjligheten att reglera ventilationen i byggnaden så att behoven för de boende tillvaratas på ett bra sätt och att byggnaden ventileras tillräckligt för att undvika eventuella skador. Hall Trådlös styrpanel (art.nr 11983) för forcering av (max) ventilation. Kan placeras nära badrummet för god tillgänglighet. Enkel eftermontering utan att dra en kabel. Luftbehandlingsaggregat placerat i lämpligt rum. Utrustat med lågenergifläktar, högeffektiv rotoråtervinnare och finfilter. Styrningen reglerar ventilationen efter behov. 6

7 rätt luftmängd i rätt tid Dagens föreskrifter ger möjlighet att minska ventilationen när bostaden inte används och automatiken är förberedd för att enkelt klara detta. UNI 3 och UNI 4 kan även ta in köksventilation i avluftskanalen eller öka friskluftstillförseln när en separat spiskåpa med motor används. Detta bidrar till en balanserad ventilation, vilket är nödvändigt i dagens täta hus för att köksfrånluften ska fungera på avsett sätt. Vardagsrum Styrpanel CI6 (art.nr 941) eller CI 6 (art.nr 9415) (avancerad) placerad på lämplig plats i bostaden för enkel reglering och övervakning av ventilationssystemet. Kök Ildsted Vardagsrum Rörelsevakt (art.nr 939) i vardagsrum ger signal till aggregatet om att öka ventilationen till maxinställning. Eldstad Eldstad kräver tillräcklig tillförsel av luft för att ge bra drag och hindra röknedslag. Trådlös styrpanel (art.nr 11983) för ökad tilluft vid användning av eldstad. Kan placeras nära eldstaden för god tillgänglighet. Enkel eftermontering utan att dra en kabel. Köksventilation två alternativa lösningar 1. Aggregatet anslutet till extern spiskåpa. Vid matlagning förs frånluften från spiskåpan i förbikoppling utanför rotorväxlaren. Egen kanalanslutning för spiskåpan är standard på aggregatet. Kök 2. Köksfläkt med direkt frånluft ut ur bostaden. Trådlös tryckgivare (art.nr 11979) kan placeras i frånluft från spiskåpan. Mottagaren placeras i anslutning till ventilationsaggregatet. Tryckvakt för kökskanal med kabel (art.nr ). Kabel dras mellan tryckvakt och aggregat. Vid tryckändring när spjället regleras, ger tryckgivaren signal till aggregatet om att reglera tilluften. 7 Se för mer information.

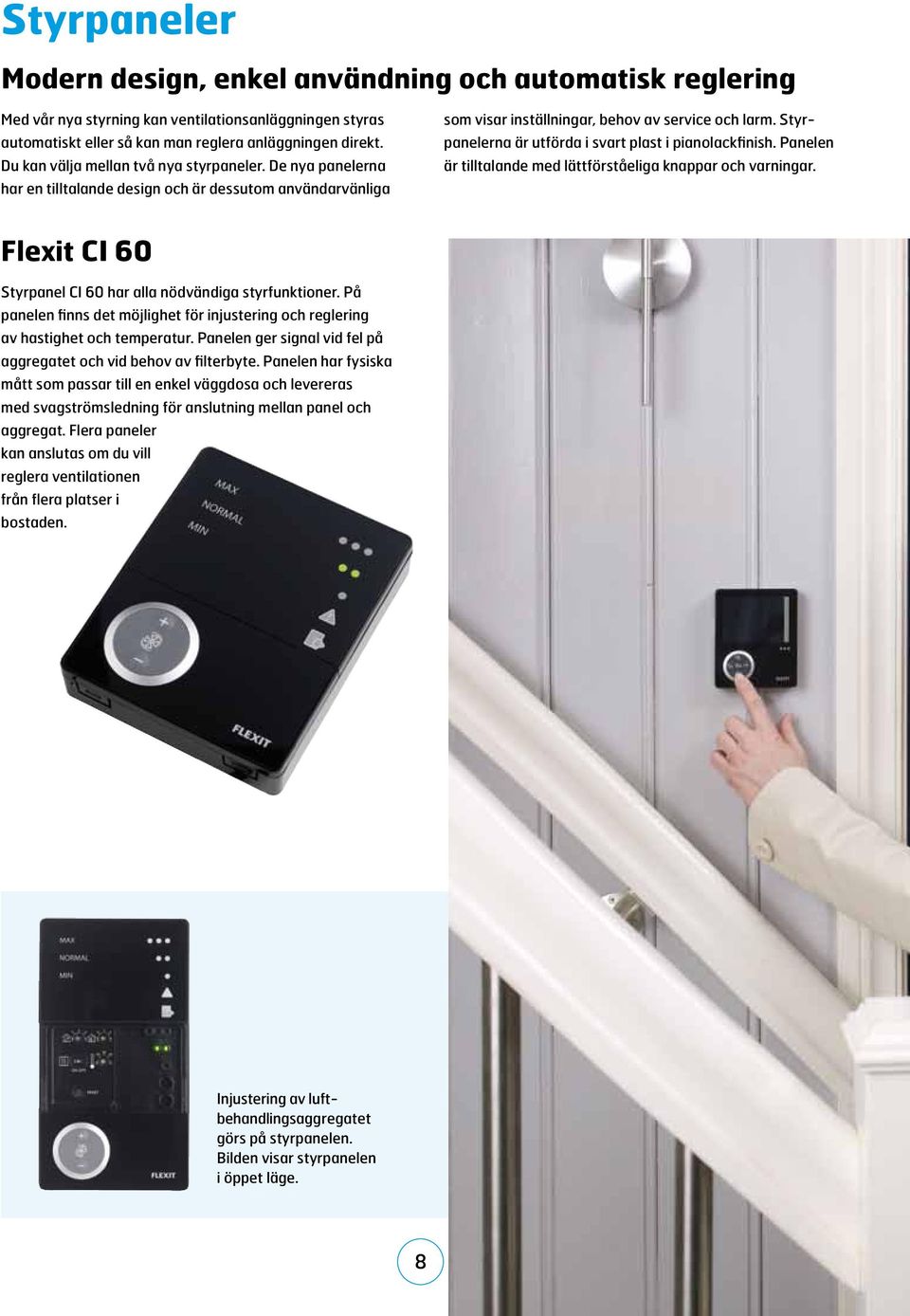

8 Styrpaneler Modern design, enkel användning och automatisk reglering Med vår nya styrning kan ventilationsanläggningen styras automatiskt eller så kan man reglera anläggningen direkt. Du kan välja mellan två nya styrpaneler. De nya panelerna har en tilltalande design och är dessutom användarvänliga som visar inställningar, behov av service och larm. Styrpanelerna är utförda i svart plast i pianolackfinish. Panelen är tilltalande med lättförståeliga knappar och varningar. Flexit CI 6 Styrpanel CI 6 har alla nödvändiga styrfunktioner. På panelen finns det möjlighet för injustering och reglering av hastighet och temperatur. Panelen ger signal vid fel på aggregatet och vid behov av filterbyte. Panelen har fysiska mått som passar till en enkel väggdosa och levereras med svagströmsledning för anslutning mellan panel och aggregat. Flera paneler kan anslutas om du vill reglera ventilationen från flera platser i bostaden. Injustering av luftbehandlingsaggregatet görs på styrpanelen. Bilden visar styrpanelen i öppet läge. 8

9 Flexit CI 6 Flexit CI 6 har många extra finesser och styrningsmöjligheter. Förutom standardfunktionerna på CI 6 har CI 6: Timerfunktion Högupplöst färgdisplay med text och symboler Frånluftsreglering Möjlighet för kommunikation via modbus Panelen visar inomhus- och utomhustemperatur. Funktioner och larm visas med hjälptext på displayen. Panelen har fysiska mått som passar till en enkel väggbox och levereras med svagströmsledning för anslutning mellan panel och aggregat. Om du vill reglera ventilationen från flera platser i bostaden, kan CI 6-panel och trådlös forceringsbrytare användas. Panelen visar: - Tid och datum - Utomhustemperatur - Rumstemperatur - Aktuell hastighet på ventilationsanläggningen - Eftervärme aktiverad/ avaktiverad - Dags-/veckotimer aktiv 9

10 Extern anslutning av spiskåpa UNI 3 och UNI 4 kan anslutas till en extern spiskåpa. En egen kanalanslutning som är standard på aggregatet tas i bruk till den externa spiskåpan. Vid matlagning förs frånluften från spiskåpan utanför rotorväxlaren. Spiskåpan levereras separat och monteras på plats. Du kan välja mellan designkåpor, slimline-modeller, inbyggnadskåpor och fläktskåpmodeller. Fettfiltret i spiskåpan fångar upp fett och matos från matlagningen. Fettfiltret ska rengöras regelbundet och kan tvättas i diskmaskin. Vision-E/F Brasserie-E, vit Brasserie-E, stål Elegant-E/F Spiskåpor för extern anslutning Bistro-E Fondue-E Art.nr Modell 1164 Vision-E/F, 6cm 1163 Vision-E/F, 9 cm 1167 Elegant-E/F, 6 cm stål 1168 Elegant-E/F, 6 cm sort 1169 Elegant-E/F, 6 cm vit 1375 Brasserie-E, vit Brasserie-E, stål Bistro-E Fondue-E 1

11 Produktbeskrivning Flexit SPIRIT UNI 3 och UNI 4 är luftbehandlingsaggregat med högeffektiva roterende värmeväxlare. Aggregaten kan placeras antigen i ett fläktarum, förråd eller annat lämpligt rum. UNI-aggregaten kan monteras stående, liggande eller på sidan. Uttag för extern spiskåpa finns på ovansidan av aggregatet. De är lämpliga till nya bostäder, rot-objekt, villor och mindre kontor. Aggregaten levereras med ECfläktar och kompaktfilter, F7. Till UNI 3 och UNI 4 finns två olika manöverpaneler, CI 6 och CI 6. CI 6 har fler funktioner bla timer och möjlighet till kommunikation via modbus. 6 eller CI Översiktsbild visar UNI 3 som vänstermodell med eftervärme 1 (FI2) Frånluftsfilter F 7 2 (FI1) Tilluftfilter F 7 3 (EB1) Eftervärmeelement 4 (F1) Överhettningstermostat eftervärme (återst.) 5 (F2) Överhettningstermostat eftervärme (återst.) 6 (M1) Tilluftsfläkt 7 (M2) Frånluftsfläkt 8 (HR-R) Rotorvärmeväxlare 9 (M4) Rotormotor 1 Styrcentral 11 Anslutning extern spiskåpa 12 Temperaturgivare, tilluft 13 Temperaturgivare, uteluft 11

12 Flexit SPIRIT UNI 3 Art.nr. Typ 74 UNI 3 RER EC högermodell, EC-fläkt med elbatteri 741 UNI 3 REL EC vänstermodell, EC-fläkt med elbatteri 742 UNI 3 R R EC högermodell, EC-fläkt utan batteri 743 UNI 3 R L EC vänstermodell, EC-fläkt utan batteri Flexit SPIRIT UNI 4 Art.nr. Typ 76 UNI 4 RER EC högermodell, EC-fläkt med elbatteri 761 UNI 4 REL EC vänstermodell, EC-fläkt med elbatteri 762 UNI 4 R R EC högermodell, EC-fläkt utan batteri 763 UNI 4 R L EC vänstermodell, EC-fläkt utan batteri Styrpanel Art.nr. Type 941 CI 6 Styrpanel 9415 CI 6 Styrpanel med klockfunktion CI 6 CI 6 12

13 Tillbehör Art.nr. Typ Filterset komplett UNI Filterset komplett UNI Filterset komplett F7, hybrid (kolbelagd) UNI Filterset komplett F7, hybrid (kolbelagd) UNI CI 6 Styrpanel 9415 CI 6 Styrpanel med klockfunktion Forceringsbrytare, trådlös Extra forceringsbrytare 939 SP 45 Rörelsesvakt Tryckvakt för kökskanal, trådlös Tryckvakt för kökskanal med kabel Temperatursensor, NTC Fuktsensor för rum CO2-sensor 9861 Brand-/Rökdetektor Filterset UNI Filterset UNI Filterset F7 UNI 3 Hybrid Filterset F7 UNI 4 Hybrid Forceringsbrytare, trådlös Extra forceringsbrytare 939 Rörelsesvakt CO2-sensor 941 Styrpanel CI Styrpanel CI Temperatursensor Fuktsensor 9861 Brand-/ Rökdetektor Elbatteri komplett UNI Elbatteri komplett UNI Kanalbatteri, vatten, komplett, låg kapacitet Kanalbatteri, vatten, komplett, hög kapacitet Motor shuntventil, 23V Spjäll med fjädermotor Ø Spjäll med fjädermotor Ø Shuntventil, KVS,25 2-vägs 1194 Shuntventil, KVS,4 2-vägs Shuntventil, KVS,25 3-vägs Shuntventil, KVS,4 3-vägs Inklädnad UNI Inklädnad UNI Manschett Ø Manschett Ø Dämpare för golvmontage (4 st.) Tryckvakt för kökskanal, trådlös Elbatteri UNI 3 (komplett) Elbatteri UNI 4 (komplett) Kanalbatteri, vatten, komplett Spjäll med fjädermotor Inklädnad UNI Tryckvakt med kabel Motor shuntventil Shuntventiler Manschett 1245 Ø Ø Dämpare för golvmontage 797 Ytterväggshuv 2x16mm, svart 798 Ytterväggshuv 2x16mm, vit 799 Ytterväggshuv 2x2mm, vit 8 Ytterväggshuv 2x2mm, svart Inklädnad UNI 4 Ytterväggshuv

14 Tekniska data UNI 3 RE UNI 3 R UNI 4 RE UNI 4 R Märkspänning 23v 5 Hz 23v 5 Hz 23v 5 Hz 23v 5 Hz Säkringsstorlek 1 A 1 A 1 A 1 A Märkstrøm total 6,16 A 1,4 A 7,2 A 2,1 A Märkeffekt total 1416 W 216 W 1655 W 355 W Märkeffekt elbatteri 12 W 13 W Märkeffekt fläktar 2 x 16 W 2 x 16 W 2 x 175 W 2 x 175 W Märkeffekt rotormotor 3 W 3 W 3 W 3 W Fläkttyp B-hjul B-hjul B-hjul B-hjul Fläktmotorstyring -1V -1V -1V -1V Fläkthastighet, max varvtal 3 39rpm 3 39rpm 2 93rpm 2 93rpm Automatik standard CU6 CU6 CU6 CU6 Filtertyp (TILL/FRÅN) F7 F7 F7 F7 Filtermått (BxHxD) 419x192x31 mm 419x192x31 mm 459x27x31 mm 459x27x31 mm Vikt 67 kg 67 kg 86 kg 86 kg Kanalanslutning Ø 16 mm Ø 16 mm Ø 16 mm Ø 16 mm Anslutning extern spiskåpa Ø 125 mm Ø 125 mm Ø 125 mm Ø 125 mm Höjd 7 mm 7 mm 7 mm 7 mm Bredd 72 mm 72 mm 9 mm 9 mm Djup 52 mm 52 mm 54 mm 54 mm Symboler som används De här produkten har en mängd symboler som används för märkning av själva produkten samt i installations- och användardokumentation. TILLUFT FRÅNLUFT AVLUFT UTELUFT Nippelplacering, UNI 3 och UNI 4 Kitchen air Kitchen air Kitchen air Kitchen air Kitchen air Kitchen air Kitchen air Kitchen air Vänstermodell, ovansida Högermodell, ovansida Vänstermodell, undersida Högermodell, undersida 14

15 Måttskiss UNI 3 72mm 7mm 484mm 64mm 52mm 36mm 116mm 52mm 12mm 19mm 36mm Ø=125mm Ø=16mm Måttskiss UNI 4 9mm 7mm 484mm 78mm 55mm 45mm 54mm 12mm 141mm 211mm 381mm Ø=125mm Ø=16mm 15

16 Systemskisser UNI 3 och UNI 4 Avluft Uteluft Tilluft Frånluft Avluft Uteluft Tilluft Frånluft B1 B4 B1 B4 M2 FI1 EB1 F2 FI2 M2 FI1 M1 FI2 F1 M1 HR-R HR-R K M4 K M4 Systemskiss (elbatteri) (vist som vänstermodell) B1 Temperatursensor, tilluft EB1 Eftervärmeelement F1 Överhettningstermostat, manuell återställning F2 Överhettningstermostat, automatisk återställning FI1 Tilluftsfilter FI2 Frånluftsfilter M1 Tilluftsfläkt M2 Frånluftsfläkt HR-R Rotorvärmeväxlare M4 Rotormotor K Spiskåpa DA4 Spjäll Systemskiss (utan elbatteri) (vist som vänstermodell) B1 Temperatursensor, tilluft B4 Temperatursensor, avluft FI1 Tilluftsfilter FI2 Frånluftsfilter M1 Tilluftsfläkt M2 Frånluftsfläkt HR-R Rotorvärmeväxlare M4 Rotormotor K Spiskåpa 16

17 Temperaturverkningsgrad UNI 3 (enligt EN 38) % [l/s] Temperaturverkningsgrad UNI 4 (enligt EN 38) % [l/s] På Flexits hemsida, kan du ladda ner FlexitCalculation. Det är ett beräkningsprogram för ventilationsaggregat som förenklar ditt arbete med att hitta rätt aggregat. Här finns måttskisser och 3Dmodeller av aggregaten samt alle tekniska data. Filerna kan plockas ut och köras i andre programm, t.ex MagiCad. 17

18 Kapacitetsdiagram, ljuddata, specifikationer - UNI Tilluftssida (med F7 filter) Anläggningsmotstånd [Pa] 5 Luftmängd [l/s] % % % 3 5 % 2 8% 6% 8dB (A) 4 6% 8% % 4% 3 4% 7dB (A) 75dB (A) 65dB (A) 8% 6dB (A) 8dB (A) 2 6% % % 75dB (A) [Pa] 4% 7dB (A) 65dB (A) dB-19 (A) [Pa] Gult fält: SFP < 1, per fläkt Effektförbrukning [W] vann Luftmängd [m³/h] hybrid [Pa] vann [Pa] Frånluftssida (med F7 filter) Luftmängd [l/s] hybrid Anläggningsmotstånd [Pa] % 3 5 8% 2 4 % 6% 3 4% 8% 2 4% % 6% 8% 8% % % 69dB (A) Gult fält: SFP < 1, per fläkt Effektförbrukning [W] Luftmängd [m³/h] 6% 4% dB (A) -9 4% vann [Pa] 6dB (A) Korrektionsfaktor 5dB (A) 55dB (A) Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen 4 och korrigeras med tabellen hybrid nedan för de Hz [Pa] LwA 3 Tilluft olika oktavbanden. Buller ger Lw i de olika oktavbanden och LwA tot. Avstrålat buller räknas ut genom att man Frånluft tar bullervärdet från tilluftstabellen och drar ifrån totalvärdet från korrektionsfaktortabellen. Avstrålat , [Pa] vann 65dB (A) 6dB (A) 5dB (A) 55dB (A) 69dB (A) [Pa] hybrid

19 Kapacitetsdiagram, ljuddata, specifikationer - UNI 4 Tilluftssida (med F7 filter) Luftmängd [l/s] Gult fält: SFP < 1, per fläkt Anläggningsmotstånd [Pa] Frånluftssida (med F7 filter) Anläggningsmotstånd [Pa] Effektförbrukning [W] Effektförbrukning [W] Luftmängd [m³/h] Luftmängd [l/s] Gult fält: SFP < 1, per fläkt Luftmängd [m³/h] Korrektionsfaktor Hz LwA Tilluft Frånluft Avstrålat ,6 Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen nedan för de olika oktavbanden. Buller ger Lw i de olika oktavbanden och LwA tot. Avstrålat buller räknas ut genom att man tar bullervärdet från tilluftstabellen och drar ifrån totalvärdet från korrektionsfaktortabellen. 19

20 Flexit ett tryggt val! Flexit är specialist på bostadsventilation och levererar lösningar för ren och frisk luft för en sund inomhusmiljö. Flexit är marknadsledande inom bostadsventilation och har levererat ventilationslösningar till bostäder i 35 år. Flexit är ett norskt företag. Alla produkter utvecklas speciellt för nordiskt klimat. Produkterna testas och dokumenteras enligt gällande standarder. Detta ger trygghet! SPIRIT-serien en ny generation luftbehandlingsaggregat från Flexit Flexits nya SPIRIT-serie är en helt ny generation luftbehandlingsaggregat. Skärpta energikrav i föreskrifterna tillsammans med den nya passivhusstandarden ställer krav på effektiva luftbehandlingsaggregat, och SPIRITserien är utvecklad för att klara dessa krav. Höga målsättningar för energieffektivitet, låg ljudnivå, användarvänlighet och kvalitet kännetecknar hela serien, och nya modeller kommer att introduceras i framtiden. Alla modeller är utrustade med högeffektiva roterande återvinnare och har lågenergifläktar. Tillsammans med den nya styrningen gör detta att SPIRIT-serien sätter en ny standard för bostadsventilation. NYHET! Flexit K2R Det är ett kombinerat luftbehandlingsaggregat och integrerad spiskåpa, speciellt anpassat till lägenheter. Utrustat med högeffektiv roterande återvinnare och lågenergifläktar. Aggregatet är mycket tystgående. Flexit UNI 3 Luftbehandlingsaggregat med kapacitet på ca 11 l/s. Utrustat med högeffektiv roterande återvinnare, lågenergifläktar och ny styrning. Anpassat till småhus, mindre kontorsbyggnader och passivhus. Flexit UNI 4 Nytt luftbehandlingsaggregat med kapacitet på 18 l/s. Utrustat med högeffektiv roterande återvinnare, lågenergifläktar och ny styrning. Anpassat till småhus, enfamiljshus, mindre kontorsbyggnader och passivhus. SINTEF har i samarbete med Flexit utvecklat optimala tekniska lösningar med fokus på energieffektivitet och god inomhusmiljö. Norsk Designråd har tillsammans med Flexit genomfört användarundersökningar för att säkra optimal användarvänlighet. Hareide Designmill har bistått Flexit i designutvecklingen. EE-produkter (elektriska och elektroniska produkter) Flexit uppfyller sina förpliktelser med avseende på avfallsförordningen/ EE-föreskriften genom medlemskap i följande återvinningsbolag: Renas as för industrielektronik (t.ex. frånluftsfläktar, ventilationsaggregat) El-retur AS för vitvaruelektronik (t.ex. badrumsfläktar, köksfläktar) EE-avfall får inte kastas tillsammans med annat avfall, utan ska lämnas till återförsäljare eller anvisad plats för deponering/ mottagning. EE-produkter är (från 25) märkta med en överkryssad soptunna och ingår i ett system för retur och återvinning. Kasserade produkter tas emot kostnadsfritt. Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. Vi tar inte heller ansvar för eventuella feltryck. Art.nr /211 Flexit Sverige AB post@flexit.com Mölndal Tel.: Stockholm Tel.: Jönköping Tel.:
