Ventilationsaggregat K2 med integrerad köksfläkt

Transkript

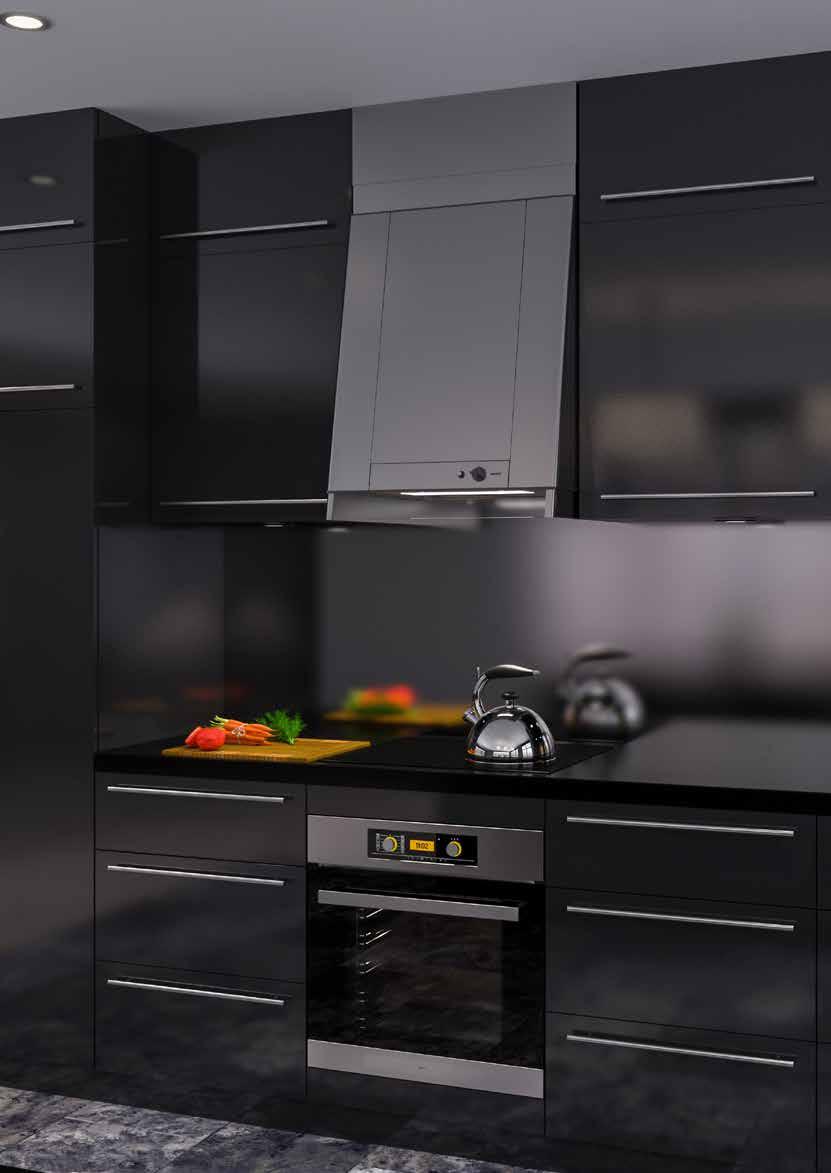

1 Ventilationsaggregat K2 med integrerad köksfläkt NYHET Utförande i rostfritt stål FÖR EN SUND INOMHUSMILJÖ

2 2

3 Två i ett! Ger optimalt inomhusklimat Flexit K2 är ett ventilationsaggregat med roterande värmeväxlare och integrerad köksfläkt. Den placeras i köket över spisen och passar både nya och gamla lägenheter, radhus och enfamiljshus. K2 ger ren och frisk luft i hela bostaden. Med finfilter och värmeväxlare, säkrar man en sund och bra inomhusmiljö på ett energieffektivt sätt. Avlägsnar effektivt matos Tystgående Under matlagning fångas matoset upp i spiskåpan där lukten effektivt avlägsnas. För att undvika nedsmutsning av rotorn, passerar matoset förbi rotorn, s.k. by pass. Spiskåpan levereras med en glasfront. Den effektiva fläkten i kombination med glasfronten förbättrar osuppfångningen. Produkten kan monteras utan volymdel. För detta krävs en profillist som måste beställas separat. Spiskåpan är försedd med kompaktlysrör som ger bra arbetsbelysning. Nyhet! I tillägg till vit, finns K2 nu i rostfritt stål. Flexit K2 är utvecklad för placering i olika kökslösningar. Detta ställer höga krav på ljudnivån. Aggregatet är väl ljudisolerat och luftströmmarna invändigt i aggregatet går enklaste vägen med minsta möjliga motstånd. Fläktarnas placering och fläkthusens utformning säkrar minsta möjliga luftmotstånd och därmed låg ljudnivå. K2 har en solid konstruktion med extra ljuddämpning. Modern och funktionell design Flexit och Hareide Designmill har samarbetat under designutvecklingen av Flexit K2, där universell utformning har stått i fokus. I samarbete med Norsk Designråd har en användarundersökning genomförts för att säkra optimal användarvänlighet och ergonomiska detaljer. Produkten kan anpassas till olika höjder av överskåp. Täckpaneler, i samma färg som aggregatet, finns för att dölja kanalerna ovanför köksskåpen. Dessa finns att beställa som tillbehör. Produkten ger, tillsammans med täckplattorna, ett enhetligt intryck samtidigt som produkten och köket framhävs. Yttermåtten på Flexit K2 gör att den passar in i köksmoduler med en bredd på 60 cm. Den passar till köksöverskåp med ett djup på minst 28 cm. Energieffektivt Flexit K2 har hög verkningsgrad och låg energiförbrukning. Byggreglerna kräver att det återvinns värme från ventilationsluften. Flexit K2 är utrustad med högeffektiv roterande värmeväxlare. A Energimärkning Ventilationsaggregatet K2 är energieffektivt och har energiklass A. 3

4 Produktbeskrivning (Visat som vänstermodell. Högermodellen är spegelvänd.) Flexit K2 är ett luftbehandlingsaggrgat med roterande värmeväxlare och integrerad köksfläkt. Produkten placeras i köket över spisen, och passar till både nybyggda och gamla lägenheter, enrumslägenheter, radhus och mindre enfamiljshus. Aggregatet levereras med EC-fläktar. Aggregatet har två epm1 55% (F7) kompaktfilter. I den ena hälften av rotorn passerar den kalla utomhusluften och i den andra hälften passerar den varma frånluften. Med denna princip kommer en stor del av värmen i frånluften att överföras till tilluften Utomhusluft Tilluft Frånluft Avluft K2 är konstruerad med tryckande fläkt på tilluften och sugande fläkt på frånluft, så att luktöverföring undviks. Både frånluft och tilluft filtreras så att föroreningar inte kommer i kontakt med rotormaterialet. Fukten i frånluften följer luften ut från huset i frånluftkanalen. Rotortekniken kräver inte kondensavlopp. Detta ger en enklare installation. Aggregatet har elektronisk styrning som automatiskt kopplar av/på återvinningsfunktionen i förhållande till utomhustemperaturen. Vid extra låg utomhustemperatur kommer ett eftervärmeelement att värma tilluften till önskad temperatur. När ingen eftervärme behövs (t.ex. sommartid) står rotorn still. Flexit K2 R är utrustad med elektronisk automatik som styrs från en separat styrbrytare, CI 60 eller CI 600. Det är enkelt att injustera hastigheterna på fläktarna Översiktsritning (rotorväxlare) 1 (FI2) Frånluftsfilter epm1 55% (F7) 2 (FI1) Tilluftsfilter epm1 55% (F7) 3 (EB1) Eftervärmeelement 4 (F10-20) Överhettningstermostat eftervärme (återställ) 5 (M1) Tilluftsfläkt 6 (M2) Frånluftsfläkt 7 (HR-R) Rotorvärmeväxlare 8 (M4) Rotormotor 9 Styrcentral 10 Spiskåpa 11 Spjällreglering uteluft avluft tilluft frånluft 4

5 Rengöring och filterbyte Regelbundna filterbyten och rengöring av fläktarna säkerställer optimal drift av ventilationssaggregatet. Fettfiltret i stål måste rengöras regelbundet, vilket kan ske i diskmaskin. Ventilationsaggregatet har två filter som filtrerar bort föroreningar utifrån och som skyddar rotorn från smuts. Filter måste bytas en till två gånger om året. Detta görs enkelt genom att öppna fronten och byta ut de gamla filtren mot nya. Med Flexit filterabonnemang sänds filter direkt till önskad adress. Läs mer om filterabonnemang på Aggregatets filter sitter lättillgängliga och byts enkelt ut. Flexit K2 sett från undersidan. Fettfiltret och glaset framför kompaktlysrör avlägsnas enkelt för rengöring och utbyte av ljuskälla. Styrpaneler Med styrpanelerna kan ventilationsaggregatet styras automatiskt eller så kan man reglera aggregatet direkt via styrpanelen. Styrpanelerna finns i vitt eller svart utförande. Panelen har lättförståeliga knappar och varningar. Panelen har fysiska mått som passar till en enkel väggdosa och levereras med svagströmsledning för anslutning mellan panel och aggregat. Flera paneler kan anslutas om du vill reglera ventilationen från flera platser i bostaden. Flexit CI 60 Styrpanel CI 60 har alla nödvändiga funktioner. På panelen finns det möjlighet för injustering och reglering av hastighet och temperatur. Panelen ger signal vid fel på aggregatet och vid behov av filterbyte. Flexit CI 600 Flexit CI 600 har många extra finesser och styrningsmöjligheter. Förutom standardfunktionerna på CI 60 har CI 600: Timerfunktion Frånluftsreglering Högupplöst färgdisplay som bl.a. visar tid, datum, temperatur inne och ute, vilka funktioner som är aktiverade på aggregatet och eventuella alarm Möjlighet för kommunikation via modbus 5

6 Behovsstyrd ventilation rätt luftmängd i rätt tid Med behovsstyrd ventilation avses möjligheten att reglera ventilationen i byggnaden så att behoven för de boende tillvaratas på ett bra sätt och att byggnaden ventileras tillräckligt för att undvika eventuella skador. Energieffektiv ventilation handlar förutom hög verkningsgrad och lågt SFP även om att tillföra rätt luftmängder i rätt tid. Flexits automatik är utvecklad för att förenkla användargränssnittet, dessutom är det möjligt med olika styrningsmöjligheter. Via timer, koldioxid, tryck, fukt och närvaro kan ventilationen automatiseras och säkra en god inomhusmiljö och en låg energianvändning. Dagens regler ger möjlighet att reducera ventilationen när bostaden inte används, och automatiken är förberedd för att enkelt klara detta. K2 i lägenheter: C02-givare Sovrum Trådlös styrpanel Styrpanel CI60 eller CI 600 (avancerad) placeras på lämplig plats i bostaden för enkel reglering och övervakning av ventilationssystemet. Svagströmskabel med kontakter medföljer. Kabelrör (20 mm) dras från brytare till aggregat. Enkel väggbox. Sovrum Hall Kök (öppen planlösning) Vardagsrum Eldstad Fuktgivare (art.nr ) i badrum och våtrum som ger signal till aggregatet om luftfuktighetsnivå i rummet. Ventilationen regleras efter behov till maxinställning. Givaren har mekanisk reglering och kräver signalkabel mellan givare och aggregat. Parallellkopplas vid flera givare. Rörelsevakt (art.nr 09390) ger signal till aggregatet om att öka ventilationen till maxinställning. Kräver 230 Volts driftsspänning och signalkabel mellan givare och aggregat. Parallellkopplas vid flera givare. Fuktgivare (Schakt) Avluft ovan yttertak Rörelsesvakt CO 2 -givare (art.nr ) i vardagsrum ger signal till aggregatet om föroreningsnivå i rummet. Ventilationen regleras efter behov till maxinställning. Kräver 230 Volt driftsspänning och signalkabel mellan givare och aggregat. Parallellkopplas vid flera givare. Forceringsbrytare, trådlös (art.nr ) för forcering av ventilation. Kan placeras nära badrummet för god tillgänglighet. Enkel eftermontering utan att dra kabel. Innehåller både trådlös sändare (batteri) som sitter i brytaren och mottagare som kopplas till aggregatet (kabel medföljer). Det krävs bara en mottagare, även vid flera bryare. Förklaring till färgkoder i ventilationssystemet: Frånluft. Förorenad luft tas bort från våtrum, badrum och toaletter. Tilluft. Filtrerad och tempererad luft tillförs sovrum och vardagsrum. Avluft. Förorenad luft blåses ut ur huset. Uteluft. Ren och frisk luft tas in utifrån. Eldstad kräver tillräcklig tillförsel av luft för att ge bra drag och hindra röknedslag. Forceringsbrytare, trådlös (art.nr ) för ökad tilluft vid användning av eldstad. Kan placeras nära eldstaden för god tillgänglighet. Enkel eftermontering utan att dra kabel. 6

7 Flexit K2 Art.nr. Modell EC-fläktar (lågenergifläktar) och 700 W elbatteri K2 RER W vit högermodell K2 RER RF rostfri högermodell K2 REL W vit vänstermodell K2 REL RF rostfri vänstermodell Art.nr. Modell EC-fläktar (lågenergifläktar) och 350 W elbatteri K2 RER W vit högermodell K2 RER RF rostfri högermodell K2 REL W vit vänstermodell K2 REL RF rostfri vänstermodell CI 600 CI 60 Styrpaneler Art.nr. Modell CI 600 Styrpanel, vit med urfunktion CI 600 Styrpanel, svart med urfunktion CI 60 Styrpanel, vit Styrpanel tillkommer, och modell CI 600 eller CI 60 måste anges vid beställning. Om man vill styra aggregatet från flera ställen, beställs extra styrpaneler. Originalfilter måste användas för att den förlängda 5-åriga garantin på aggregaten ska gälla CI 60 Styrpanel, svart Tilbehör Art.nr. Modell Filterset epm1 55% (F7) komplett Fettfilter Fuktgivare/sensor för rum CO 2 -givare Brand-/rökdetektor SP 450 Rörelsevakt Forceringsbrytare, trådlös Forceringsbrytare, extra Signalförstärkare 230V Temperatursensor, NTC Modbusadapter CI Tätningsmanschett Ø Tätningsmanschett Ø Ytterväggshuv V13 2x125mm, svart Ytterväggshuv V13 2x125mm, vit Ytterväggshuv V13 2x160mm, svart Ytterväggshuv V13 2x160mm, vit Spjäll för grundventilation via spiskåpa Spiskåpa utan volymdel Profillist utan glas, vit Filterset (F7) på från- och tilluft Fuktgivare/ sensor Brand-/ rökdetektor Forceringsbrytare, trådlös Temperaturgivare Tätningsmanschett Spjäll Fettfilter CO 2 -givare Rörelsevakt Signalförstärkare 230 V Forceringsbrytare, extra Modbusadapter Ytterväggshuv Profillist utan glas, rostfri Takanslutning för kanaldragning som går rakt upp. Täcker höjd mm. Profillist Takanslutning hel sida, vit Takanslutning hel sida, rostfri Takanslutning för kanaldragning som går åt sidan. Täcker höjd mm Takanslutning öppen sida, vit Takanslutning öppen sida, rostfri 7 Takanslutning med hel sida Takanslutning med öppen sida

8 Tekniska data K2 R EC K2 R EC 350W 700Wv Märkspänning 230 V/50 Hz 230 V/50 Hz Säkringsstorlek 10 A 10 A Märkström total 2,1 A 3,9 A Märkeffekt total 495 W 870 W Märkeffekt elbatterier 350 W 700 W Effekt på fläktarna 2 x 74 W 2 x 74 W Märkeffekt rotormotor 3 W 3 W Fläkttyp F-hjul F-hjul Fläktmotorstyrning 0-10 V 0-10 V Fläkthastighet varvtal, max rpm rpm Automatik standard CS 60 CS 60 Osuppfångning 75% vid 140 m 3 /h 75% vid 140 m 3 /h Filterklass (till- och frånluft) epm1 55% (F7/F7) epm1 55% (F7/F7) Filtermått (bxhxd) 130x335x50 mm 130x335x50 mm Filtermått frånluft (bxhxd) 130x335x50 mm 130x335x50 mm Vikt 56 kg 56 kg Kanalanslutning Ø 125 mm (muff) Ø 125 mm (muff) Höjd (utan glashuv och anslutningar) * 700 mm 700 mm Bredd 598 mm 598 mm Djup (mått inklusive glashuv) * 510 mm 510 mm Belysning kompaktlysrör 11 W/G23 11 W/G23 Energiklass: CTRL 0,65 LOKAL BEHOVSTYRNING Styrning med sensor för olika zoner Utrustning: Avancerad panel + CO 2 -sensor/rörelsesvakt + spjäll Resultat: Ökad luftmängd i de zoner som har behov A * Se måttlskiss nästa sida. Symboler som används Den här produkten har symboler som används för märkning av själva produkten samt i installationsoch användardokumentation. TILLUFT FRÅNLUJFT AVLUFT UTELUFT EXEMPEL PÅ STOSPLACERING (visat som högermodell) 8

9 Systemskiss Utomhusluft Tilluft Frånluft Avluft Systemskiss (elektriskt batteri) B1 B1 EB1 Temperatursensor, tilluft Eftervärmeelement F10 Överhettningstermostat, manuell återställning FI1 EB1 F10 F20 FI2 F20 FI1 Överhettningstermostat, automatisk återställning Tilluftsfilter HR-R M4 FI2 M1 Frånluftsfilter Tilluftsfläkt M2 Frånluftsfläkt M1 M2 HR-R Rotorvärmeväxlare M4 Rotormotor K Spiskåpa DA4 DA4 Spjäll K Måttskiss (Visat som vänstermodell) (Visat som högermodell)

10 Kapacitetsdiagram, ljuddata, specifikationer K2 Tilluftssida (med epm1 55% (F7) filter) Luftflöde [l/s] SFP < 0,75 80 Gult fält: SFP < 0,75 per fläkt Anläggningsmotstånd [Pa] % % 100% % % 20 40% 50 60% 10 40% dB(A) 45dB(A) 50dB(A) 55dB(A) 60dB(A) 63dB(A) Luftflöde [m³/h] Effekt [W] Frånluftssida (med epm1 55% (F7) filter) Luftflöde [l/s] Gult fält: SFP < 0,75 per fläkt SFP < 0, Anläggningsmotstånd [Pa] % 80% 60% 80% 100% Effekt [W] % 40% 40% 40dB(A) 45dB(A) 50dB(A) 55dB(A) 59dB(A) Luftflöde [m³/h] Korrektionsfaktor för Lw Hz LwA Tilluft Frånluft Ljud till omgivning Ljud till omgivning Ljuddata anges vid ljudeffektnivå LwA i kapacitetsdiagrammen och korrigeras med tabellen bredvid för de olika oktavbanden. Omgivn.ljud ger Lw i de olika oktavbanden och LwA tot. Läses direkt ur tilluftstabell. Ljud till omgivn. 1: K2 fritt hängande Ljud till omgivn. 2: K2 inbyggd i köksinredning 10

11 11

12 Specialist på ren och frisk luft Flexit är specialist på bostadsventilation och levererar lösningar för ren och frisk luft för en sund inomhusmiljö. Flexit är marknadsledande inom bostadsventilation och har levererat ventilationslösningar till bostäder i mer än 40 år. Alla produkter är utvecklade och testade speciellt för nordiskt klimat. Det ger trygghet för dig! Tel info@flexit.se Ventilationsaggregat i toppklass energieffektiv ventilation för en sund inomhusmiljö Flexits ventilationsaggregat uppfyller dagens skärpta energikrav. Hög energieffektivitet, låg ljudnivå, användarvänlighet och kvalitet kännetecknar hela serien. Alla modeller är utrustade med högeffektiv roterande värmeväxlare och lågenergifläktar. Tillsammans med styrningen sätter aggregatserien standarden för bostadsventilation. A A A A A Flexit K2 Kombinerat ventilationsaggregat och integrerad köksfläkt. Speciellt anpassad för lägenheter. Aggregatet är mycket tystgående. Flexit C2 Ventilationsaggregat anpassat för lägenheter och småhus. Speciellt anpassat för bjälklagsmontering i lägenheter. Kan även placeras liggande på golv och hängande på vägg. Flexit UNI 2 Ventilationsaggregat anpassat för lägenheter, småhus och enfamiljshus. Flexit UNI 3 Ventilationsaggregat anpassat för småhus, enfamiljshus och mindre kommersiella fastigheter. Flexit UNI 4 Ventilationsaggregat anpassat för större bostäder och mindre kommersiella fastigheter. SINTEF har i samarbete med Flexit utvecklat optimala tekniska lösningar med fokus på energieffektivitet och god inomhusmiljö. Norsk Designråd har tillsammans med Flexit genomfört användarundersökningar för att säkra optimal användarvänlighet. Hareide Designmill har bistått Flexit i designutvecklingen. Flexit förbehåller sig rätten att utan avisering ändra i sortimentet. Flexit reserverar sig för eventuella tryckfel. Art.nr /2018
