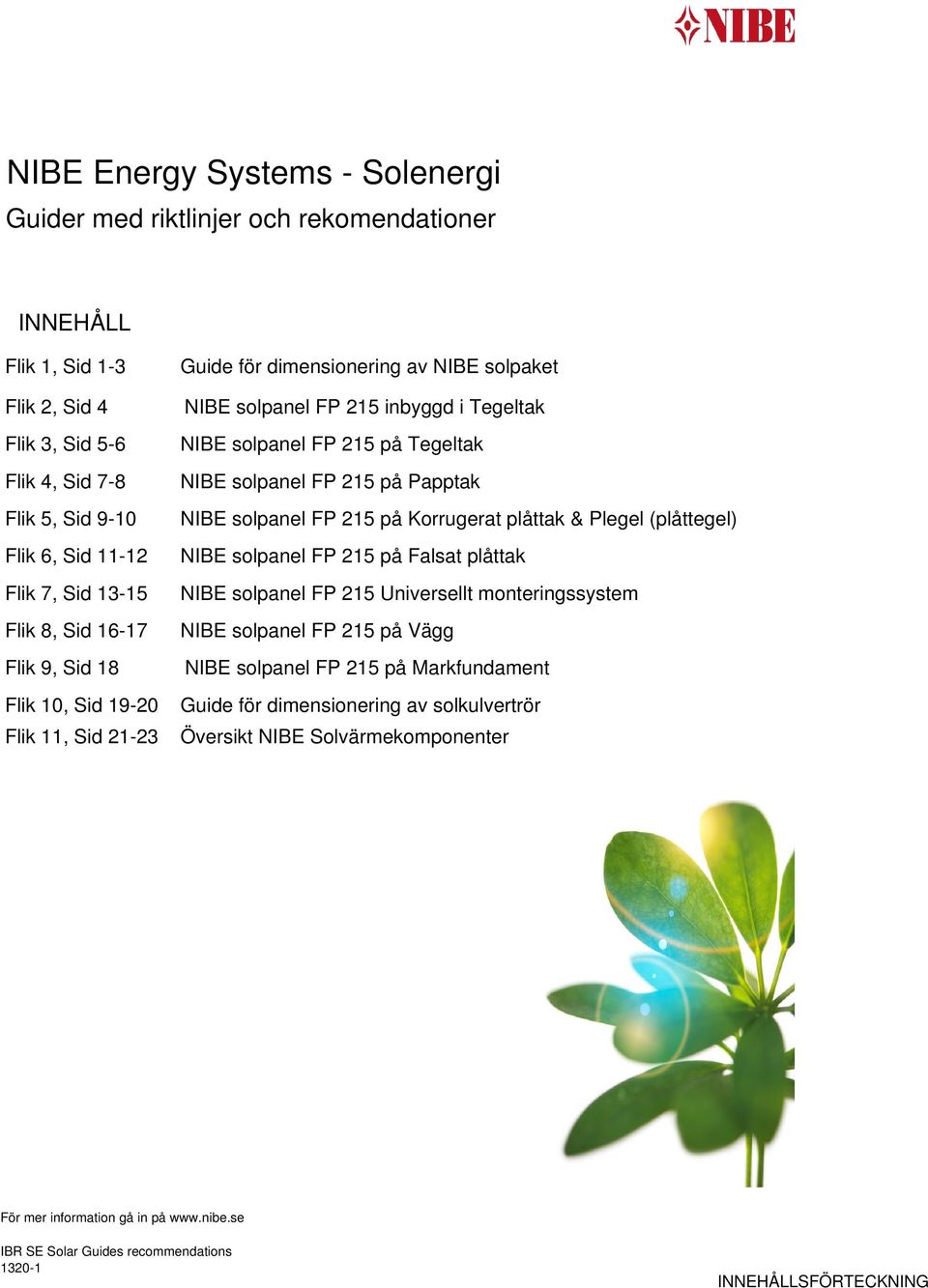

1 NIBE Energy Systems - Solenergi Guider med riktlinjer och rekomendationer INNEHÅLL Flik 1, Sid 1-3 Guide för dimensionering av NIBE solpaket Flik 2, Sid 4 NIBE solpanel FP 215 inbyggd i Tegeltak Flik 3, Sid 5-6 NIBE solpanel FP 215 på Tegeltak Flik 4, Sid 7-8 NIBE solpanel FP 215 på Papptak Flik 5, Sid 9-10 NIBE solpanel FP 215 på Korrugerat plåttak & Plegel (plåttegel) Flik 6, Sid NIBE solpanel FP 215 på Falsat plåttak Flik 7, Sid NIBE solpanel FP 215 Universellt monteringssystem Flik 8, Sid NIBE solpanel FP 215 på Vägg Flik 9, Sid 18 NIBE solpanel FP 215 på Markfundament Flik 10, Sid Guide för dimensionering av solkulvertrör Flik 11, Sid Översikt NIBE Solvärmekomponenter För mer information gå in på IBR SE Solar Guides recommendations INNEHÅLLSFÖRTECKNING

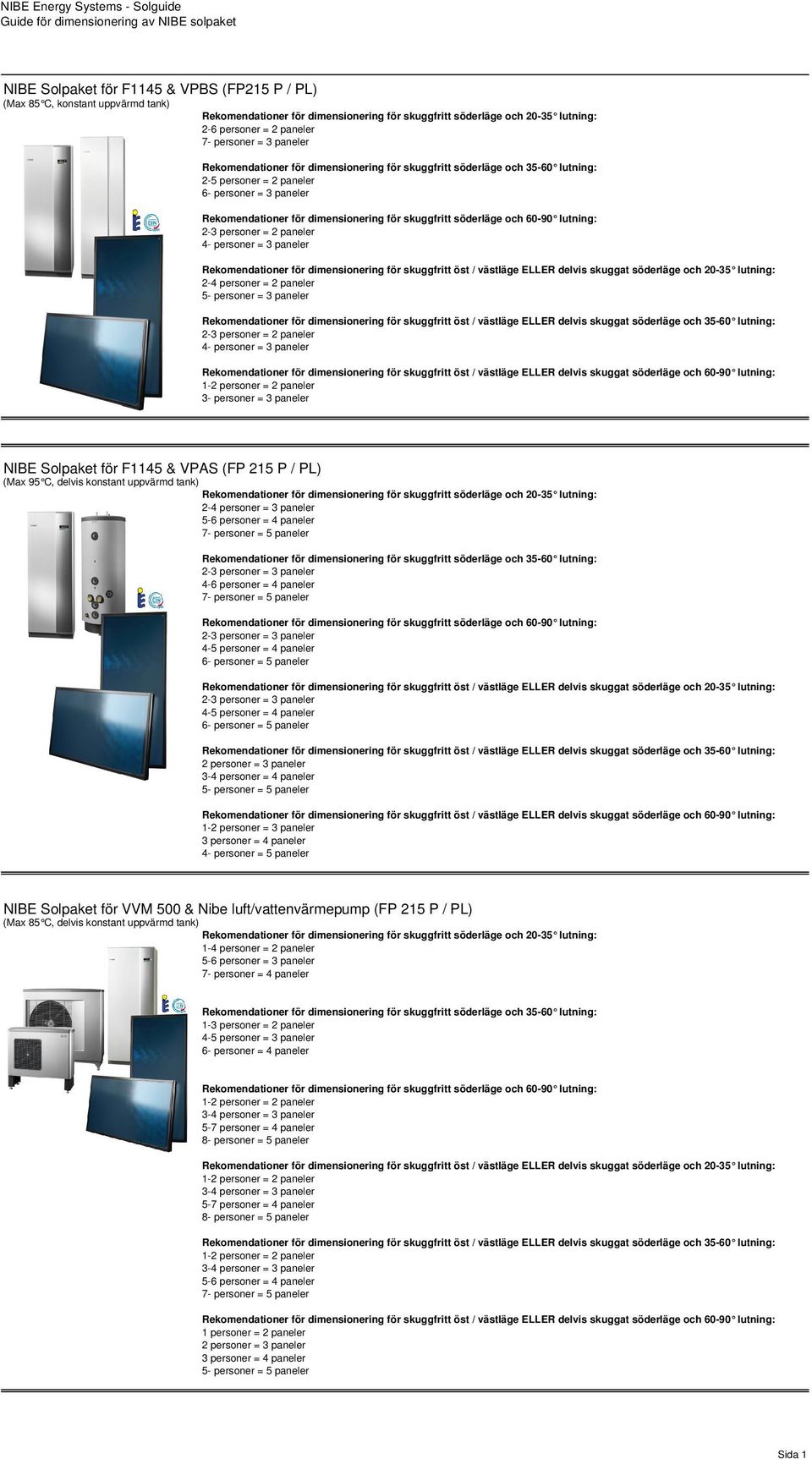

2 Guide för dimensionering av NIBE solpaket NIBE Solpaket för F1145 & VPBS (FP215 P / PL) (Max 85 C, konstant uppvärmd tank) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-6 personer = 2 paneler 7- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-5 personer = 2 paneler 6- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-3 personer = 2 paneler 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2-4 personer = 2 paneler 5- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2-3 personer = 2 paneler 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1-2 personer = 2 paneler 3- personer = 3 paneler NIBE Solpaket för F1145 & VPAS (FP 215 P / PL) (Max 95 C, delvis konstant uppvärmd tank) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-4 personer = 3 paneler 5-6 personer = 4 paneler 7- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-3 personer = 3 paneler 4-6 personer = 4 paneler 7- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-3 personer = 3 paneler 4-5 personer = 4 paneler 6- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2-3 personer = 3 paneler 4-5 personer = 4 paneler 6- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2 personer = 3 paneler 3-4 personer = 4 paneler 5- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1-2 personer = 3 paneler 3 personer = 4 paneler 4- personer = 5 paneler NIBE Solpaket för VVM 500 & Nibe luft/vattenvärmepump (FP 215 P / PL) (Max 85 C, delvis konstant uppvärmd tank) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1-4 personer = 2 paneler 5-6 personer = 3 paneler 7- personer = 4 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1-3 personer = 2 paneler 4-5 personer = 3 paneler 6- personer = 4 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1-2 personer = 2 paneler 3-4 personer = 3 paneler 5-7 personer = 4 paneler 8- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1-2 personer = 2 paneler 3-4 personer = 3 paneler 5-7 personer = 4 paneler 8- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1-2 personer = 2 paneler 3-4 personer = 3 paneler 5-6 personer = 4 paneler 7- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 2 paneler 2 personer = 3 paneler 3 personer = 4 paneler 5- personer = 5 paneler Sida 1

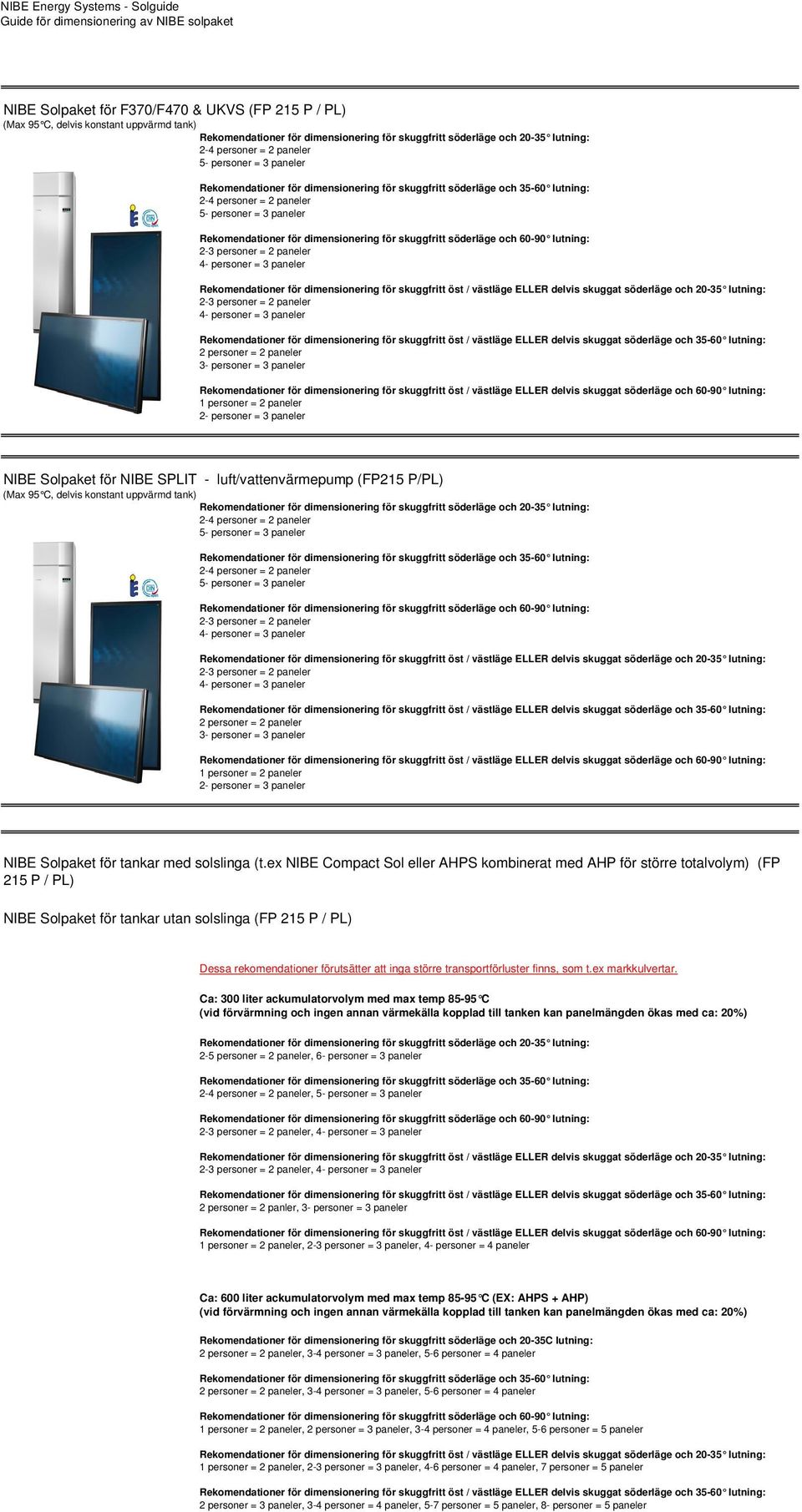

3 Guide för dimensionering av NIBE solpaket NIBE Solpaket för F370/F470 & UKVS (FP 215 P / PL) (Max 95 C, delvis konstant uppvärmd tank) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-4 personer = 2 paneler 5- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-4 personer = 2 paneler 5- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-3 personer = 2 paneler 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2-3 personer = 2 paneler 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2 personer = 2 paneler 3- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 2 paneler 2- personer = 3 paneler NIBE Solpaket för NIBE SPLIT - luft/vattenvärmepump (FP215 P/PL) (Max 95 C, delvis konstant uppvärmd tank) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-4 personer = 2 paneler 5- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-4 personer = 2 paneler 5- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-3 personer = 2 paneler 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2-3 personer = 2 paneler 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2 personer = 2 paneler 3- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 2 paneler 2- personer = 3 paneler NIBE Solpaket för tankar med solslinga (t.ex NIBE Compact Sol eller AHPS kombinerat med AHP för större totalvolym) (FP 215 P / PL) NIBE Solpaket för tankar utan solslinga (FP 215 P / PL) Dessa rekomendationer förutsätter att inga större transportförluster finns, som t.ex markkulvertar. Ca: 300 liter ackumulatorvolym med max temp C (vid förvärmning och ingen annan värmekälla kopplad till tanken kan panelmängden ökas med ca: 20%) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-5 personer = 2 paneler, 6- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-4 personer = 2 paneler, 5- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2-3 personer = 2 paneler, 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2-3 personer = 2 paneler, 4- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2 personer = 2 panler, 3- personer = 3 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 2 paneler, 2-3 personer = 3 paneler, 4- personer = 4 paneler Ca: 600 liter ackumulatorvolym med max temp C (EX: AHPS + AHP) (vid förvärmning och ingen annan värmekälla kopplad till tanken kan panelmängden ökas med ca: 20%) Rekomendationer för dimensionering för skuggfritt söderläge och 20-35C lutning: 2 personer = 2 paneler, 3-4 personer = 3 paneler, 5-6 personer = 4 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 2 personer = 2 paneler, 3-4 personer = 3 paneler, 5-6 personer = 4 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 2 paneler, 2 personer = 3 paneler, 3-4 personer = 4 paneler, 5-6 personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 2 paneler, 2-3 personer = 3 paneler, 4-6 personer = 4 paneler, 7 personer = 5 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 2 personer = 3 paneler, 3-4 personer = 4 paneler, 5-7 personer = 5 paneler, 8- personer = 5 paneler

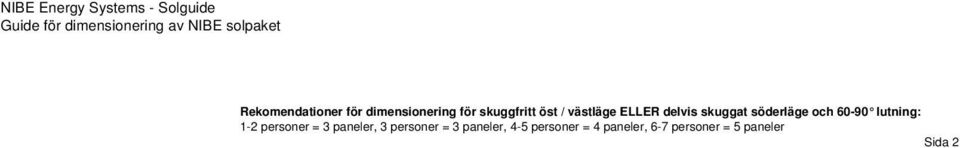

4 Guide för dimensionering av NIBE solpaket Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1-2 personer = 3 paneler, 3 personer = 3 paneler, 4-5 personer = 4 paneler, 6-7 personer = 5 paneler Sida 2

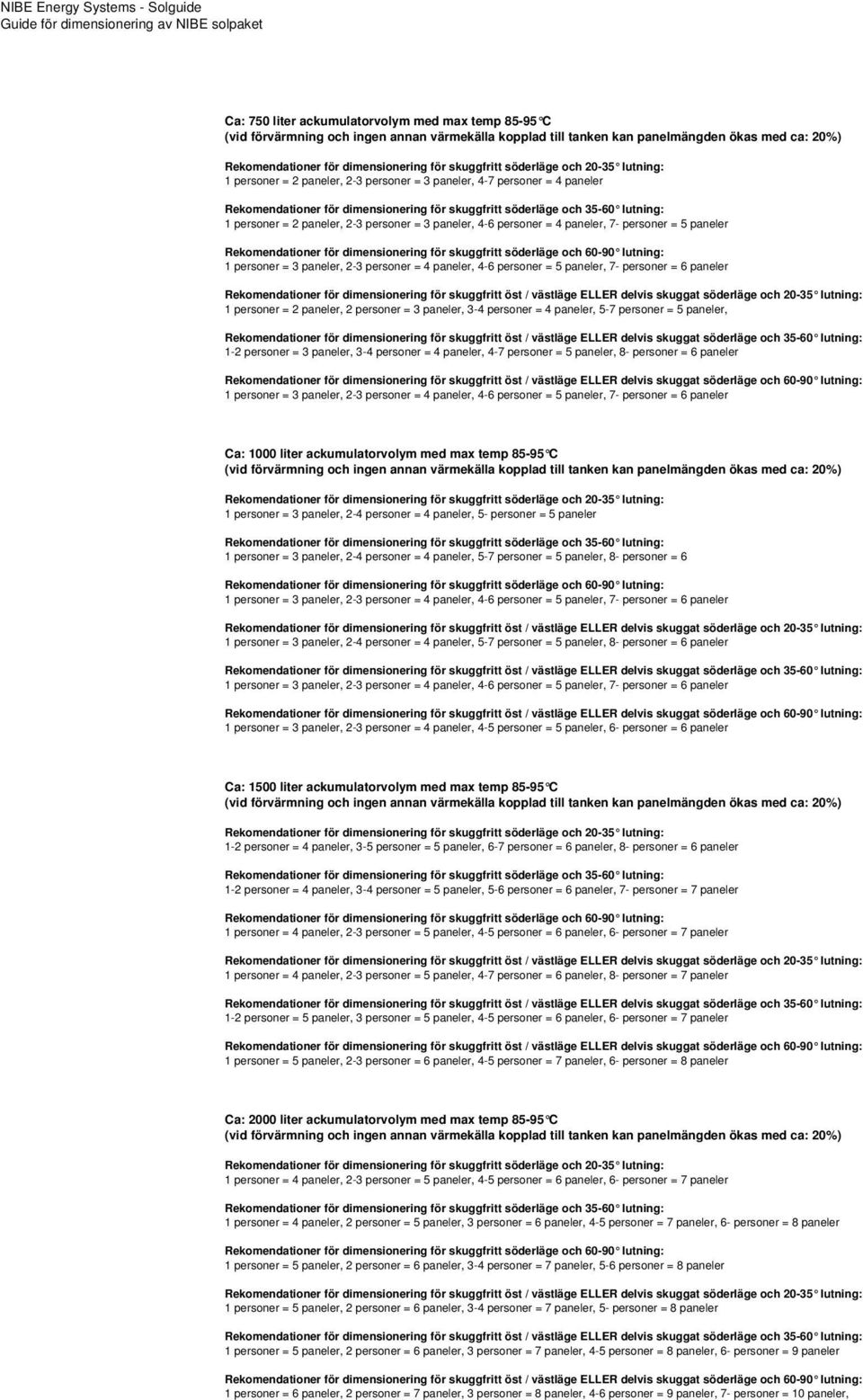

5 Guide för dimensionering av NIBE solpaket Ca: 750 liter ackumulatorvolym med max temp C (vid förvärmning och ingen annan värmekälla kopplad till tanken kan panelmängden ökas med ca: 20%) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 2 paneler, 2-3 personer = 3 paneler, 4-7 personer = 4 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 2 paneler, 2-3 personer = 3 paneler, 4-6 personer = 4 paneler, 7- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 3 paneler, 2-3 personer = 4 paneler, 4-6 personer = 5 paneler, 7- personer = 6 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 2 paneler, 2 personer = 3 paneler, 3-4 personer = 4 paneler, 5-7 personer = 5 paneler, Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1-2 personer = 3 paneler, 3-4 personer = 4 paneler, 4-7 personer = 5 paneler, 8- personer = 6 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 3 paneler, 2-3 personer = 4 paneler, 4-6 personer = 5 paneler, 7- personer = 6 paneler Ca: 1000 liter ackumulatorvolym med max temp C (vid förvärmning och ingen annan värmekälla kopplad till tanken kan panelmängden ökas med ca: 20%) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 3 paneler, 2-4 personer = 4 paneler, 5- personer = 5 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 3 paneler, 2-4 personer = 4 paneler, 5-7 personer = 5 paneler, 8- personer = 6 Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 3 paneler, 2-3 personer = 4 paneler, 4-6 personer = 5 paneler, 7- personer = 6 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 3 paneler, 2-4 personer = 4 paneler, 5-7 personer = 5 paneler, 8- personer = 6 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 3 paneler, 2-3 personer = 4 paneler, 4-6 personer = 5 paneler, 7- personer = 6 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 3 paneler, 2-3 personer = 4 paneler, 4-5 personer = 5 paneler, 6- personer = 6 paneler Ca: 1500 liter ackumulatorvolym med max temp C (vid förvärmning och ingen annan värmekälla kopplad till tanken kan panelmängden ökas med ca: 20%) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1-2 personer = 4 paneler, 3-5 personer = 5 paneler, 6-7 personer = 6 paneler, 8- personer = 6 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1-2 personer = 4 paneler, 3-4 personer = 5 paneler, 5-6 personer = 6 paneler, 7- personer = 7 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 4 paneler, 2-3 personer = 5 paneler, 4-5 personer = 6 paneler, 6- personer = 7 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 4 paneler, 2-3 personer = 5 paneler, 4-7 personer = 6 paneler, 8- personer = 7 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1-2 personer = 5 paneler, 3 personer = 5 paneler, 4-5 personer = 6 paneler, 6- personer = 7 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 5 paneler, 2-3 personer = 6 paneler, 4-5 personer = 7 paneler, 6- personer = 8 paneler Ca: 2000 liter ackumulatorvolym med max temp C (vid förvärmning och ingen annan värmekälla kopplad till tanken kan panelmängden ökas med ca: 20%) Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 4 paneler, 2-3 personer = 5 paneler, 4-5 personer = 6 paneler, 6- personer = 7 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 4 paneler, 2 personer = 5 paneler, 3 personer = 6 paneler, 4-5 personer = 7 paneler, 6- personer = 8 paneler Rekomendationer för dimensionering för skuggfritt söderläge och lutning: 1 personer = 5 paneler, 2 personer = 6 paneler, 3-4 personer = 7 paneler, 5-6 personer = 8 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 5 paneler, 2 personer = 6 paneler, 3-4 personer = 7 paneler, 5- personer = 8 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 5 paneler, 2 personer = 6 paneler, 3 personer = 7 paneler, 4-5 personer = 8 paneler, 6- personer = 9 paneler Rekomendationer för dimensionering för skuggfritt öst / västläge ELLER delvis skuggat söderläge och lutning: 1 personer = 6 paneler, 2 personer = 7 paneler, 3 personer = 8 paneler, 4-6 personer = 9 paneler, 7- personer = 10 paneler,

6 Guide för dimensionering av NIBE solpaket Sida 3

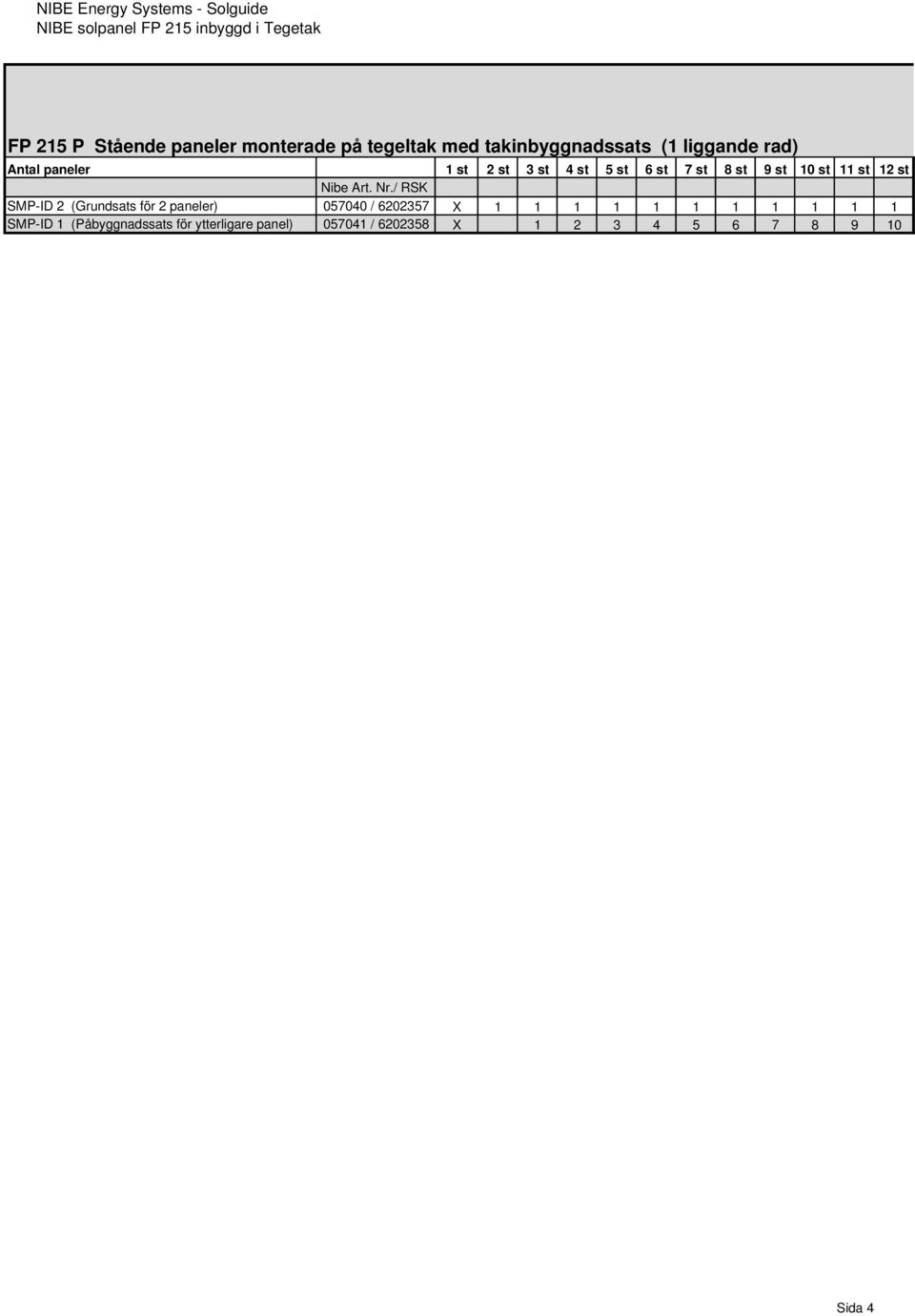

7 NIBE solpanel FP 215 inbyggd i Tegetak FP 215 P Stående paneler monterade på tegeltak med takinbyggnadssats (1 liggande rad) Nibe Art. Nr./ RSK SMP-ID 2 (Grundsats för 2 paneler) / X SMP-ID 1 (Påbyggnadssats för ytterligare panel) / X Sida 4

8 NIBE solpanel FP 215 inbyggd i Tegetak

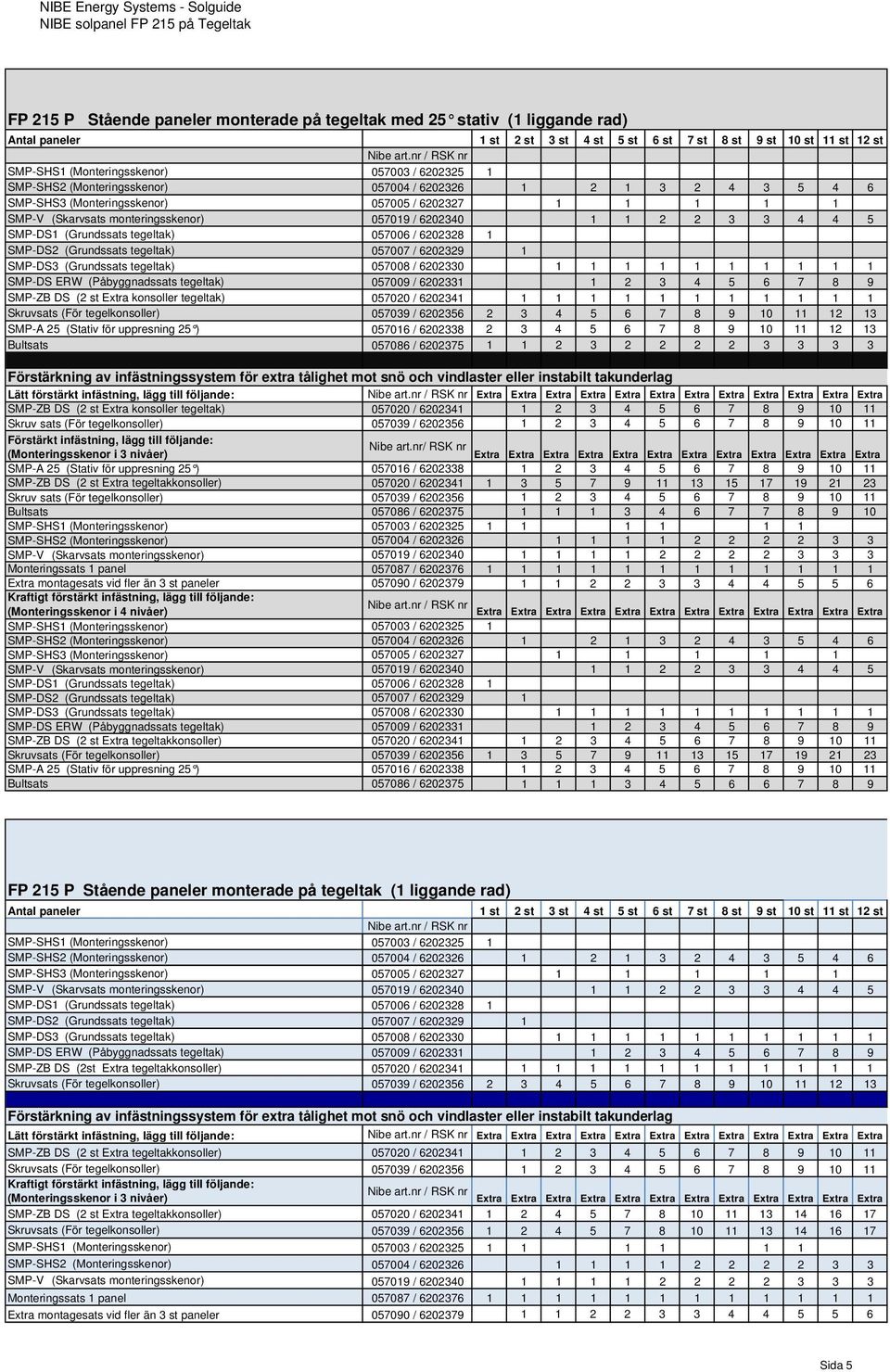

9 NIBE solpanel FP 215 på Tegeltak FP 215 P Stående paneler monterade på tegeltak med 25 stativ (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-DS1 (Grundssats tegeltak) / SMP-DS2 (Grundssats tegeltak) / SMP-DS3 (Grundssats tegeltak) / SMP-DS ERW (Påbyggnadssats tegeltak) / SMP-ZB DS (2 st Extra konsoller tegeltak) / Skruvsats (För tegelkonsoller) / SMP-A 25 (Stativ för uppresning 25 ) / Bultsats / Lätt förstärkt infästning, lägg till följande: SMP-ZB DS (2 st Extra konsoller tegeltak) / Skruv sats (För tegelkonsoller) / Förstärkt infästning, lägg till följande: Nibe art.nr/ RSK nr SMP-A 25 (Stativ för uppresning 25 ) / SMP-ZB DS (2 st Extra tegeltakkonsoller) / Skruv sats (För tegelkonsoller) / Bultsats / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 st paneler / (Monteringsskenor i 4 nivåer) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-DS1 (Grundssats tegeltak) / SMP-DS2 (Grundssats tegeltak) / SMP-DS3 (Grundssats tegeltak) / SMP-DS ERW (Påbyggnadssats tegeltak) / SMP-ZB DS (2 st Extra tegeltakkonsoller) / Skruvsats (För tegelkonsoller) / SMP-A 25 (Stativ för uppresning 25 ) / Bultsats / FP 215 P Stående paneler monterade på tegeltak (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-DS1 (Grundssats tegeltak) / SMP-DS2 (Grundssats tegeltak) / SMP-DS3 (Grundssats tegeltak) / SMP-DS ERW (Påbyggnadssats tegeltak) / SMP-ZB DS (2st Extra tegeltakkonsoller) / Skruvsats (För tegelkonsoller) / Lätt förstärkt infästning, lägg till följande: SMP-ZB DS (2 st Extra tegeltakkonsoller) / Skruvsats (För tegelkonsoller) / SMP-ZB DS (2 st Extra tegeltakkonsoller) / Skruvsats (För tegelkonsoller) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 st paneler / Sida 5

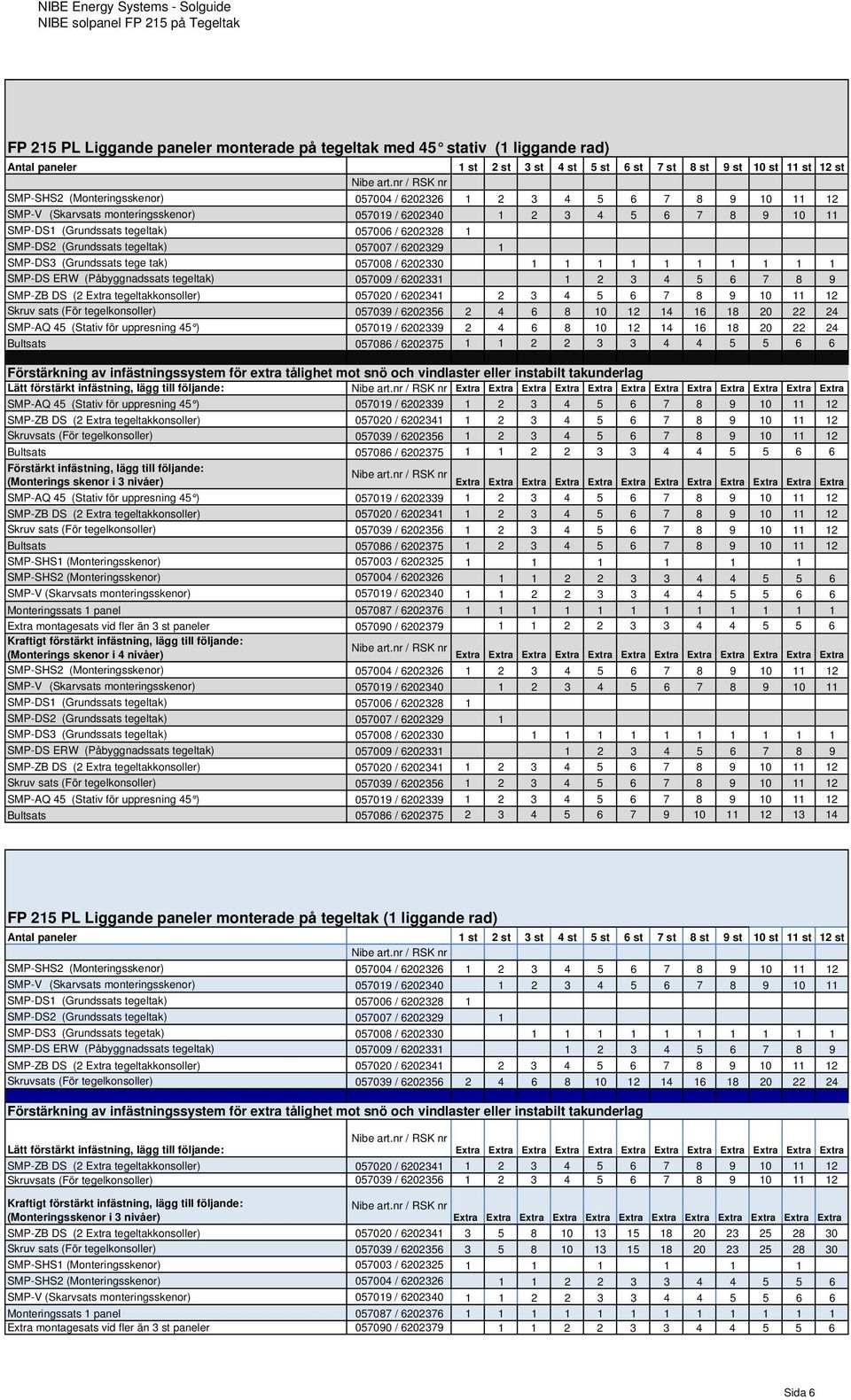

10 NIBE solpanel FP 215 på Tegeltak FP 215 PL Liggande paneler monterade på tegeltak med 45 stativ (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-DS1 (Grundssats tegeltak) / SMP-DS2 (Grundssats tegeltak) / SMP-DS3 (Grundssats tege tak) / SMP-DS ERW (Påbyggnadssats tegeltak) / SMP-ZB DS (2 Extra tegeltakkonsoller) / Skruv sats (För tegelkonsoller) / SMP-AQ 45 (Stativ för uppresning 45 ) / Bultsats / Lätt förstärkt infästning, lägg till följande: SMP-AQ 45 (Stativ för uppresning 45 ) / SMP-ZB DS (2 Extra tegeltakkonsoller) / Skruvsats (För tegelkonsoller) / Bultsats / Förstärkt infästning, lägg till följande: (Monterings skenor i 3 nivåer) SMP-AQ 45 (Stativ för uppresning 45 ) / SMP-ZB DS (2 Extra tegeltakkonsoller) / Skruv sats (För tegelkonsoller) / Bultsats / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 st paneler / (Monterings skenor i 4 nivåer) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-DS1 (Grundssats tegeltak) / SMP-DS2 (Grundssats tegeltak) / SMP-DS3 (Grundssats tegeltak) / SMP-DS ERW (Påbyggnadssats tegeltak) / SMP-ZB DS (2 Extra tegeltakkonsoller) / Skruv sats (För tegelkonsoller) / SMP-AQ 45 (Stativ för uppresning 45 ) / Bultsats / FP 215 PL Liggande paneler monterade på tegeltak (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-DS1 (Grundssats tegeltak) / SMP-DS2 (Grundssats tegeltak) / SMP-DS3 (Grundssats tegetak) / SMP-DS ERW (Påbyggnadssats tegeltak) / SMP-ZB DS (2 Extra tegeltakkonsoller) / Skruvsats (För tegelkonsoller) / Lätt förstärkt infästning, lägg till följande: SMP-ZB DS (2 Extra tegeltakkonsoller) / Skruvsats (För tegelkonsoller) / SMP-ZB DS (2 Extra tegeltakkonsoller) / Skruv sats (För tegelkonsoller) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 st paneler / Sida 6

11 NIBE solpanel FP 215 på Tegeltak

12 NIBE solpanel FP 215 på Tegeltak

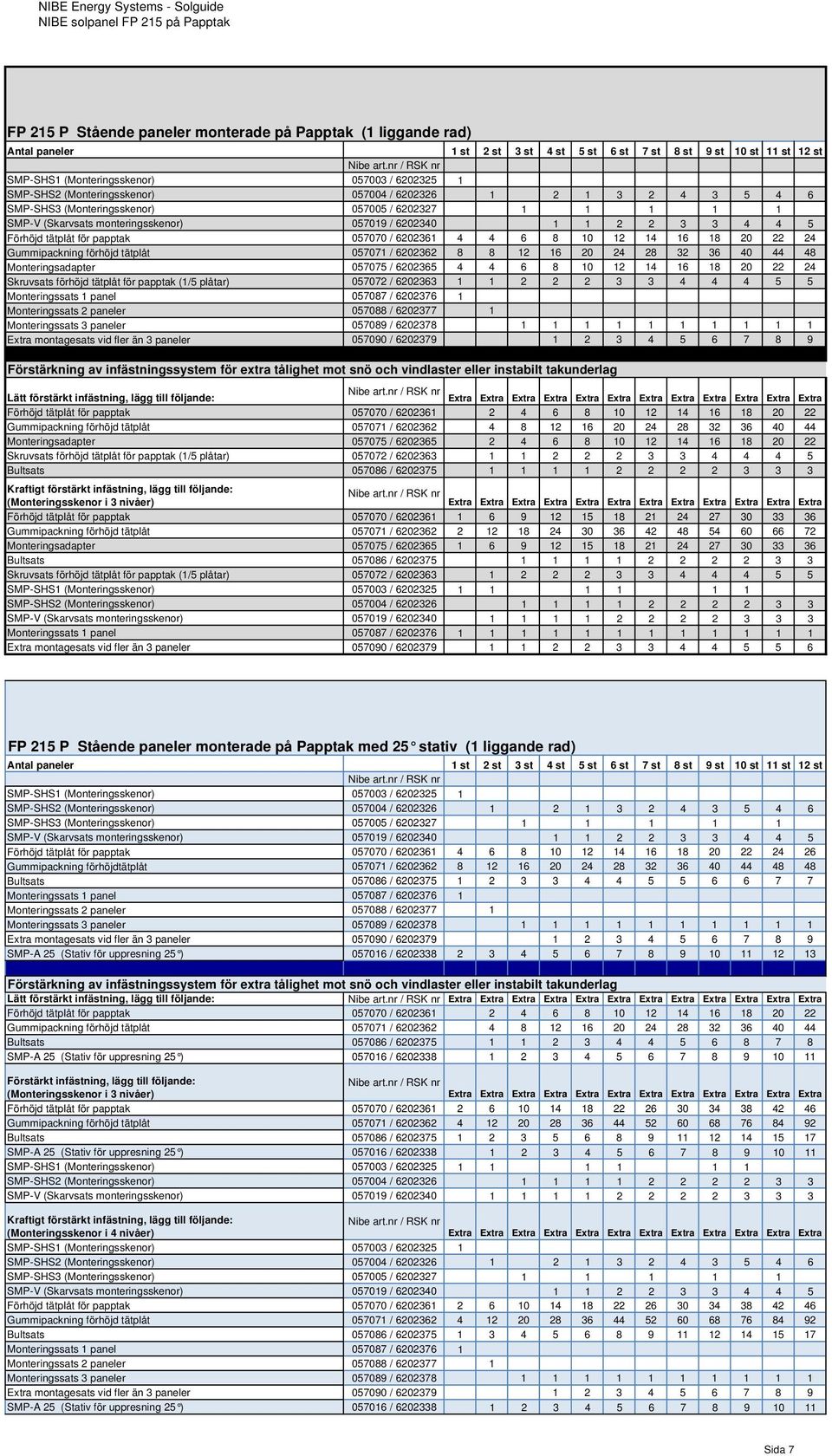

13 NIBE solpanel FP 215 på Papptak FP 215 P Stående paneler monterade på Papptak (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Monteringsadapter / Skruvsats förhöjd tätplåt för papptak (1/5 plåtar) / Lätt förstärkt infästning, lägg till följande: Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Monteringsadapter / Skruvsats förhöjd tätplåt för papptak (1/5 plåtar) / Bultsats / Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Monteringsadapter / Bultsats / Skruvsats förhöjd tätplåt för papptak (1/5 plåtar) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / FP 215 P Stående paneler monterade på Papptak med 25 stativ (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Förhöjd tätplåt för papptak / Gummipackning förhöjdtätplåt / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / Lätt förstärkt infästning, lägg till följande: Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / Förstärkt infästning, lägg till följande: Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / (Monteringsskenor i 4 nivåer) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / Sida 7

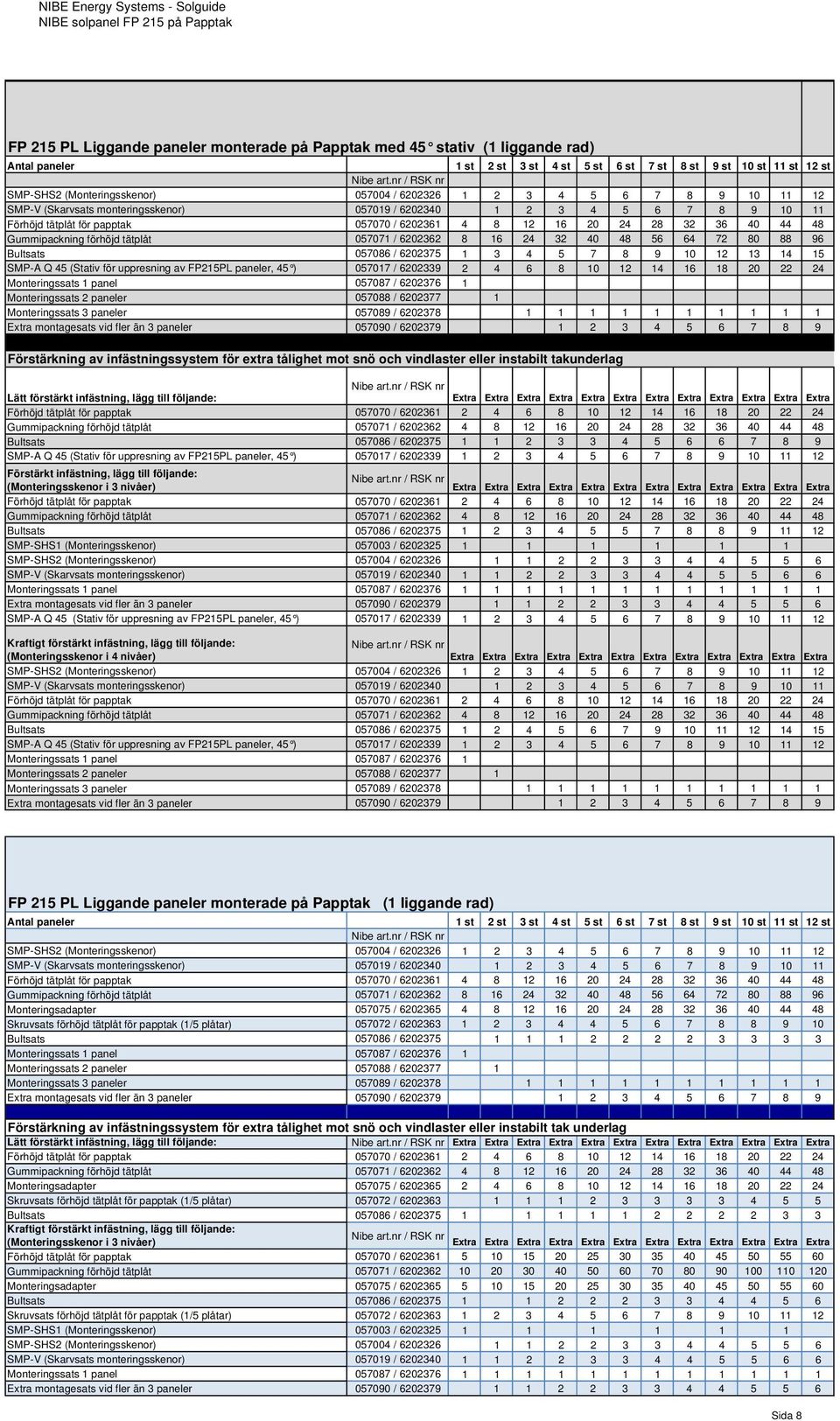

14 NIBE solpanel FP 215 på Papptak FP 215 PL Liggande paneler monterade på Papptak med 45 stativ (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Bultsats / SMP-A Q 45 (Stativ för uppresning av FP215PL paneler, 45 ) / Lätt förstärkt infästning, lägg till följande: Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Bultsats / SMP-A Q 45 (Stativ för uppresning av FP215PL paneler, 45 ) / Förstärkt infästning, lägg till följande: Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Bultsats / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / SMP-A Q 45 (Stativ för uppresning av FP215PL paneler, 45 ) / (Monteringsskenor i 4 nivåer) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Bultsats / SMP-A Q 45 (Stativ för uppresning av FP215PL paneler, 45 ) / FP 215 PL Liggande paneler monterade på Papptak (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Monteringsadapter / Skruvsats förhöjd tätplåt för papptak (1/5 plåtar) / Bultsats / Förstärkning av infästningssystem för extra tålighet mot snö och vindlaster eller instabilt tak underlag Lätt förstärkt infästning, lägg till följande: Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Monteringsadapter / Skruvsats förhöjd tätplåt för papptak (1/5 plåtar) / Bultsats / Förhöjd tätplåt för papptak / Gummipackning förhöjd tätplåt / Monteringsadapter / Bultsats / Skruvsats förhöjd tätplåt för papptak (1/5 plåtar) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Sida 8

15 NIBE solpanel FP 215 på Papptak

16 NIBE solpanel FP 215 på Papptak

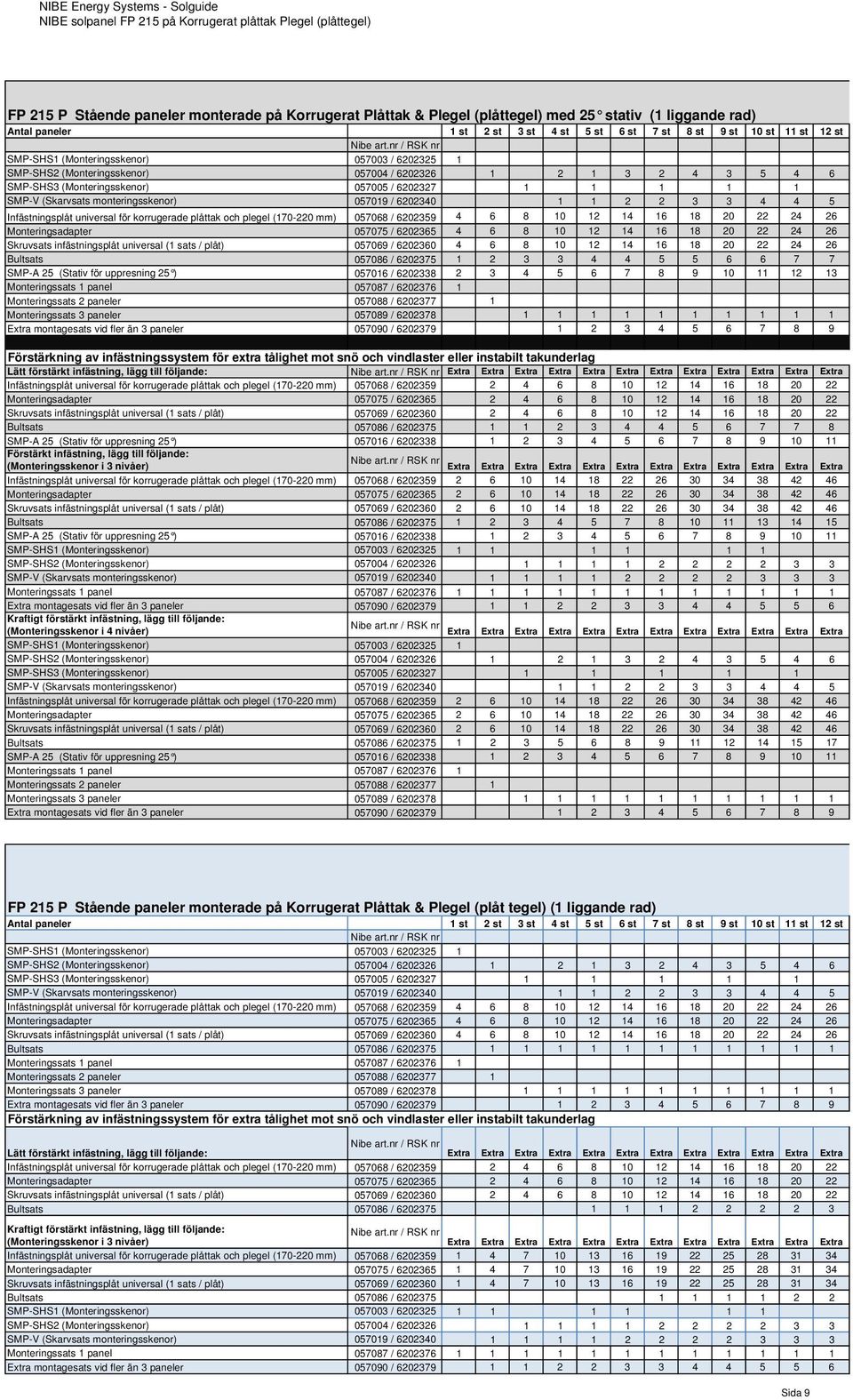

17 NIBE solpanel FP 215 på Korrugerat plåttak Plegel (plåttegel) FP 215 P Stående paneler monterade på Korrugerat Plåttak & Plegel (plåttegel) med 25 stativ (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / Lätt förstärkt infästning, lägg till följande: Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / Förstärkt infästning, lägg till följande: Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / (Monteringsskenor i 4 nivåer) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / FP 215 P Stående paneler monterade på Korrugerat Plåttak & Plegel (plåt tegel) (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / Lätt förstärkt infästning, lägg till följande: Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Sida 9

18 NIBE solpanel FP 215 på Korrugerat plåttak Plegel (plåttegel) FP 215 PL Liggande paneler monterade på Korrugerat Plåttak & Plegel (plåt tegel) med 45 stativ (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-AQ / Lätt förstärkt infästning, lägg till följande: Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-AQ / Förstärkt infästning, lägg till följande: Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-AQ / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / (Monteringsskenor i 4 nivåer) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-AQ / FP 215 PL Liggande paneler monterade på Korrugerat Plåttak & Plegel (plåt tegel) (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / Lätt förstärkt infästning, lägg till följande: Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / Infästningsplåt universal för korrugerade plåttak och plegel ( mm) / Monteringsadapter / Skruvsats infästningsplåt universal (1 sats / plåt) / Bultsats / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Sida 10

19 NIBE solpanel FP 215 på Korrugerat plåttak Plegel (plåttegel)

20 NIBE solpanel FP 215 på Korrugerat plåttak Plegel (plåttegel)

21 NIBE solpanel FP 215 på Falsat plåttak FP 215 P Stående paneler monterade på Falsat Plåttak med 25 stativ (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Falstakfäste / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / Lätt förstärkt infästning, lägg till följande: Falstakfäste / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / Förstärkt infästning, lägg till följande: Falstakfäste / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / (Monteringsskenor i 4 nivåer) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Falstakfäste / Bultsats / SMP-A 25 (Stativ för uppresning 25 ) / FP 215 P Stående paneler monterade på Falsat Plåttak (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Falstakfäste / Bultsats / Lätt förstärkt infästning, lägg till följande: Falstakfäste / Bultsats / Falstakfäste / Bultsats / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Sida 11

22 NIBE solpanel FP 215 på Falsat plåttak FP 215 PL Liggande paneler monterade på Falsat Plåt tak med 45 stativ (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Falstakfäste / Bultsats / SMP-AQ / Lätt förstärkt infästning, lägg till följande: Falstakfäste / Bultsats / SMP-AQ / Förstärkt infästning, lägg till följande: Fals takfäste / Bultsats / SMP-AQ 45 C / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / (Monterings skenor i 4 nivåer) SMP-SHS2 (Monterings skenor) / SMP-V (Skarvsats monterings skenor) / Falstakfäste / Bult sats / SMP-AQ / Monterings sats 1 panel / Monterings sats 2 paneler / Monterings sats 3 paneler / FP 215 PL Liggande paneler monterade på Falsat Plåttak (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Falstakfäste / Bultsats / Lätt förstärkt infästning, lägg till följande: Falstakfäste / Bultsats / Falstakfäste / Bultsats / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Sida 12

23 NIBE solpanel FP 215 på Falsat plåttak

24 NIBE solpanel FP 215 på Falsat plåttak

25 NIBE solpanel FP 215 Universellt monteringssystem FP 215 P Stående paneler monterade på Universal Skruvstift med justerbart stativ (1 liggande rad) SMP-A1 (Justerbart stativ för 1 panel) / SMP-A2 (påbyggnad för justerbart stativ för var extra panel) / SMP-ZB S (Skruvstift) / Lätt förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / (4 bultar under varje triangel) SMP-ZB S (Skruvstift) / OBS! I områden med starka vindar rekommenderas 25 stativ ELLER liggande paneler FP215PL monterade på 45 stativ. FP 215 P Stående paneler monterade på Universal Skruvstift med 25 stativ (1 liggande rad) v SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-S1 (Grundssats med skruvstift 1 panel) / SMP-S2 (Grundssats med skruvstift 2 paneler) / SMP-S3 (Grundssats med skruvstift 3 paneler) / SMP-S ERW (Påbyggnadssats med skruvstift för varje extra panel) / SMP-A 25 (Stativ för uppresning av FP215P paneler) / SMP-ZB S (Skruvstift) / Bultsats / Lätt förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / Bultsats / SMP-A 25 (Stativ för uppresning av FP215P paneler) / Förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / Bultsats / SMP-A 25 (Stativ för uppresning av FP215P paneler) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / (Monteringsskenor i 4 nivåer) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-S1 (Grundssats med skruvstift 1 panel) / SMP-S2 (Grundssats med skruvstift 2 paneler) / SMP-S3 (Grundssats med skruvstift 3 paneler) / SMP-S ERW (Påbyggnadssats med skruvstift för varje extra panel) / SMP-A 25 (Stativ för uppresning av FP215P paneler) / SMP-ZB S (Skruvstift) / Bultsats / Sida 13

26 NIBE solpanel FP 215 Universellt monteringssystem FP 215 P Stående paneler monterade på Universal Skruvstift (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-S1 (Grundssats med skruvstift 1 panel) / SMP-S2 (Grundssats med skruvstift 2 paneler) / SMP-S3 (Grundssats med skruvstift 3 paneler) / SMP-S ERW (Påbyggnadssats med skruvstift för varje extra panel) / Lätt förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / Förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / FP 215 PL Liggande paneler monterade på Universal Skruvstift med 45 stativ (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-S1 (Grundsats med skruvstift 1 panel) / SMP-S2 (Grundsats med skruvstift 2 paneler) / SMP-S3 (Grundsats med skruvstift 3 paneler) / SMP-S ERW (Påbyggnadssats med skruvstift för varje extra panel) / SMP-ZB S (Skruvstift) / Bultsats / SMP-AQ / Förstärkning av infästningssystem för extra tålighet mot snö och vindlaster eller instabilt tak underlag Lätt förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / Bultsats / SMP-AQ / Förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / Bultsats / SMP-AQ / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / (Monteringsskenor i 4 nivåer) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-S1 (Grundsats med skruvstift 1 panel) / SMP-S2 (Grundsats med skruvstift 2 paneler) / SMP-S3 (Grundsats med skruvstift 3 paneler) / SMP-S ERW (Påbyggnadssats med skruvstift för varje extra panel) / SMP-ZB S (Skruvstift) / Bultsats / SMP-AQ / Sida 14

27 NIBE solpanel FP 215 Universellt monteringssystem FP 215 PL Liggande paneler monterade på Universal Skruvstift (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monterings skenor) / SMP-S1 (Grundsats med skruvstift 1 panel) / SMP-S2 (Grundsats med skruvstift 2 paneler) / SMP-S3 (Grundsats med skruvstift 3 paneler) / SMP-S ERW (Påbyggnadssats med skruvstift för varje extra panel) / SMP-ZB S (Skruvstift) / Förstärkning av infästnings system för extra tålighet mot snö och vindlaster eller instabilt tak underlag Lätt förstärkt infästning, lägg till följande: SMP-ZB S (Skruv stift) / Förstärkt infästning, lägg till följande: SMP-ZB S (Skruvstift) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Sida 15

28 NIBE solpanel FP 215 Universellt monteringssystem

29 NIBE solpanel FP 215 Universellt monteringssystem

30 NIBE solpanel FP 215 Universellt monteringssystem

31 NIBE solpanel FP 215 på Vägg FP 215 P Stående paneler monterade på vertikal fasad, upp till 5 m höjd med 65 stativ (25 stativ, 1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-A 25 (Stativ för uppresning av FP215P paneler) / Bultsats / Lätt förstärkt infästning, lägg till följande: SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Förstärkt infästning, lägg till följande: SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-A 25 C (Stativ för uppresning av FP215P paneler) / Bultsats / (Monteringsskenor i 4 nivåer) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-A 25 (Stativ för uppresning av FP215P paneler) / Bultsats / FP 215 P Stående paneler monterade på vertikal fasad (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / Lätt förstärkt infästning, lägg till följande: SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / Extra montagesats vid fler än 3 paneler / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / Monteringssats 2 panel / Monteringssats 3 panel / Sida 16

32 NIBE solpanel FP 215 på Vägg FP 215 PL Liggande paneler monterade på vertikal fasad (1 liggande rad) SMP-SHS2 (Monteringsskenor) / Lätt förstärkt infästning, lägg till följande: SMP-SHS2 (Monteringsskenor) / Extra montagesats vid fler än 3 paneler / SMP-SHS2 (Monteringsskenor) / FP 215 PL Liggande paneler monterade på vertikal fasad med 45 stativ (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Bultsats / SMP-AQ / Lätt förstärkt infästning, lägg till följande: SMP-AQ / Bultsats / Förstärkt infästning, lägg till följande: SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / Bultsats / SMP-AQ / (Monteringsskenor i 4 nivåer) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Bultsats / SMP-AQ / Sida 17

33 NIBE solpanel FP 215 på Vägg

34 NIBE solpanel FP 215 på Vägg

35 NIBE solpanel FP 215 på Markfundament FP 215 P Stående paneler monterade på mark / fundament med 25 stativ (1 liggande rad) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-A 25 (Stativ för uppresning 25 ) / Bultsats / Lätt förstärkt infästning, lägg till följande: SMP-A 25 (Stativ för uppresning 25 ) / Bultsats / Förstärkt infästning, lägg till följande: SMP-A 25 (Stativ för uppresning 25 ) / Bultsats / SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / Extra montagesats vid fler än 3 paneler / (Monteringsskenor i 4 nivåer) SMP-SHS1 (Monteringsskenor) / SMP-SHS2 (Monteringsskenor) / SMP-SHS3 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-A 25 (Stativ för uppresning 25 ) / Bultsats / FP 215 P Stående paneler monterade på mark / fundament med justerbart stativ (1 liggande rad) SMP-A1 (Justerbart stativ för 1 panel) / SMP-A2 (påbyggnad för justerbart stativ för var extra panel) / OBS! I områden med starka vindar rekommenderas 25 stativ ELLER liggande paneler FP215PL monterade på 45 stativ. FP 215 PL Liggande paneler monterade på mark / fundament med 45 stativ (1 liggande rad) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-AQ / Bultsats / Lätt förstärkt infästning, lägg till följande: SMP-AQ / Bultsats / Förstärkt infästning, lägg till följande: (Monterings skenor i 3 nivåer) SMP-AQ / Bultsats / SMP-SHS2 (Monterings skenor) / SMP-V (Skarvsats monterings skenor) / Extra montagesats vid fler än 3 paneler / (Monteringsskenor i 4 nivåer) SMP-SHS2 (Monteringsskenor) / SMP-V (Skarvsats monteringsskenor) / SMP-AQ / Bultsats / Sida 18

36 NIBE solpanel FP 215 på Markfundament

37 Guide för dimensionering av solkulvert rör Rekommenderat flöde: Min flöde: Max flöde: 0.35 liter / minut / m liter / minut / m2 Parallell dubbelsidig anslutning Tillopp Retur Parallell enkelsidig anslutning Tillopp Retur Sida 19

38 Guide för dimensionering av solkulvert rör Riktvärden / dimensionering av solkulvert med NIBE SPS 10, solpumpstation (enkelsidig anslutning) Dimensioner Max antal solpaneler (FP 215) 10 m x 16 mm 6 Paneler 15 m x 16 mm 6 Paneler 20 m x 16 mm 5 Paneler 25 m x 16 mm 5 Paneler 10 m x 20 mm 8 Paneler 15 m x 20 mm 8 Paneler 20 m x 20 mm 7 Paneler 25 m x 20 mm 7 Paneler 15 m x 25 mm 9 Paneler 25 m x 25 mm 9 Paneler Riktvärden / dimensionering av solkulvert med NIBE SPS 10, solpumpstation (dubbelsidig anslutning) Dimensioner Max antal solpaneler (FP 215) 10 m x 16 mm 8 Paneler 15 m x 16 mm 7 Paneler 20 m x 16 mm 7 Paneler 25 m x 16 mm 6 Paneler 10 m x 20 mm 10 Paneler 15 m x 20 mm 9 Paneler 20 m x 20 mm 9 Paneler 25 m x 20 mm 8 Paneler 15 m x 25 mm 13 Paneler 25 m x 25 mm 12 Paneler Sida 20

39 NIBE Energy Systems - Solguide Översikt NIBE Solvärmekomponenter Typ Info Art.nr Sol paneler FP 215 P FP 215 PL Typ FP 215 P Panelen monteras vertikalt. FP 215 P är en installatörsvänlig solpanel med låg vikt, snabbkopplingar och hög verkningsgrad. Denna solpanel har ett rikt utbud av tillbehör med många olika monterings möjligheter. FP 215 PL Panelen monteras horisontellt. FP 215 PL är en installatörsvänlig solpanel med låg vikt, snabbkopplingar och hög verkningsgrad. Denna solpanel har ett rikt utbud av tillbehör med många olika monterings möjligheter. Info Art.nr Typ Solpumpstationer & Solvärmeväxlare Info Art.nr Anslutningsdetaljer & installationsutrustning SPS 10 Solpumpstation SPS 10 har R20 utv anslutning, lågenergipump, inbyggd luftklocka, termometetrar, injusteringsventil, säkerhetsventil, manometer, avstängningsventiler och dubbla inbyggda backventiler SVP-FD R20 SPS 20 Solpumpstation SPS 20 har 22mm klämringsanslutning, lågenergipump, inbyggd luftklocka, termometetrar, injusteringsventil, säkerhetsventil, manometer, avstängningsventiler och dubbla inbyggda backventiler SVP-FD 1 SCS 10 Set för anslutning av solexpansionskärl till solpumpstation. Anslutningsrör med dubbelverkande backventil för underlättande av underhåll och service, väggkonsoll ingår. Konsollen klarar upp till 24 L kärl. Snabbkopplings set med O-ring, 2 st R20 utv panelanslutningar för 16 mm sol rör. 2 st ändpluggar för kompakt och slimmad ändavslutning. 4 st låsclips. 1 set med 4 st clips ingår och behövs för varje rad med solpaneler. Snabbkopplings set med O-ring, 2 st R25 utv panelanslutningar för 20 mm sol rör. 2 st ändpluggar för kompakt och slimmad ändavslutning. 4 st låsclips. 1 set med 4 st clips ingår och behövs för varje rad med solpaneler. 2 st kompensatorkopplingar i snabbkopplings utförande med Oring. (används mellan paneler) 2 st lås clips ingår SVP-WR SHE 10 SHE 10 är en kompakt, isolerad solvärmeväxlare med ingående anslutningsrör som passar direkt under SPS 20. SHE 10 växlare energin från upp till 6 st FP215 paneler Professionell mobil fyllstation som lämpar sig för fyllning / urluftning av sol- och golvärmesystem m.m. (R20 anlutningar) Mobil Fyllstation Luftgummihjul. 30 liter blandningskärl. Levereras med slangar och finfilter för att rensa bort skräp under fyllprocessen. MCU 10 MCU 10 är ett multiladdpaket som begränsar laddtemperaturen till 65 C. MCU 10 kan användas till diverse applikationer Mässingsbussningar Mässingsbussningar lämpliga för sol panels anslutningar då anslutnings storlek behöver ändras. R25 x R20 R32 x R Mässingsvinklar Vinkel för extra kompakt anslutning mot solpaneler. Limmas med fördel med högtemp. gänglim nedan eller med teflontape R20 inv x utv. R25 inv x utv. Hög temp. Gängtätning Lämplig i solvärme system c. 50 ml. Solvärmeglykol Solvärmeglykol 54 vol % ( -35 C) 25 liter 10 liter Expansionskärl för solvärme Expansionskärl för solvärme Expansionskärl för max 8 bar. Förtryck 3 bar. Expansionskärl, 18 liter Expansionskärl, 24 liter Expansionskärl, 35 liter Expansionskärl, 50 liter Expansionskärl, 80 liter Expansionskärl, 100 liter Expansionskärl, 200 liter Offereras Sida 21

40 Översikt NIBE Solvärmekomponenter Typ Info Art.nr Typ Info Art.nr Solstyrningar Solförberedda ackumulatortankar & varmvattenberedare SOLAR 40 Solar 40, solstyrningsenhet som möjliggör enkel solstyrning tillsammansmed NIBE F1145 och NIBE VPAS. Alla inställningar görs via värmepumpens display och ingen separat solstyrning behövs. Både värme och varmvatten kan fås ifrån solen i detta system. Det är även möjligt med fjärråtkomst via mobil app. Kräver tillbehöret NIBE SMS NIBE AHPS NIBE AHPS 300 är ett nytt ackumulatortankkoncept av typen tekniktank. AHPS har solslinga och kombinerad förvärmnings- och eftervärmningsslinga för varmvattenproduktion SOLAR 41 Solar 41, solstyrningsenhet som möjliggör solstyrning tillsammans med NIBE F370 & F470 i kombination med tanken UKVS. Alla inställningar görs via värmepumpens display och ingen separat solstyrning behövs. I detta system så är det möjligt att få både värme och varmvatten från solen. Det är även möjligt med fjärråtkomst via mobil app. Kräver tillbehöret NIBE SMS NIBE UKVS 230 NIBE UKVS 230 är en ackumulatortank med solslinga. UKVS kan användas i solkombinationer med mindre värmepumpar typ Nibe Split och F370/470. UKVS 230 har en total volym på 230 liter SOLAR 42 Solar 42, solstyrningsenhet som möjliggör enkel solstyrning tillsammans med NIBE F1145 och solvärmetankar. Alla inställningar görs via värmepumpens display och ingen separat solstyrning behövs. Varmvatten kan fås från solen i detta system. Det är även möjligt med fjärråtkomst via mobil app NIBE VVM 500 NIBE VVM 500 är en extremt välutrustad inomhusmodul för Nibe luft / vattenvärmepumpar. VVM 500 är försedd solslinga som standard. För mer info se separat produktblad SCU 10 SCU 10 är en fristående universal solstyrningsehet med 8 fördefinierade solsystem. 4 st givare medföljer. Möjlighet till "varavtalsstyning" via triac reläer. Driften sparas i loggmenyer, möjlighet att få ut driftdata via SD kort NIBE VPBS 300 VPBS 300 är en varmvattenberedare med solslinga och laddslinga för värmepumpar. VPBS ansluts lämpligen till Nibe F1145 som tillsammans bildar en estetiskt väl integrerad enhet SRB 22 Reläbox som behövs vid solinstallation tillsammans med Nibe Split och UKVS tanken. SRB 22 blockerar elpatron och kompressor vid tillgänglig energi i UKVS tanken NIBE Compact SOL NIBE COMPACT SOL 300 är en kopparmantlad elektrisk varmvattenberedare med inbyggd solslinga NIBE VPAS 300/450 NIBE VPAS är en ackumulator tank med många användningsområden. VPAS är designad för optimal drift av värmepump typ F1145 kombinerat med solvärme och eller andra värmekällor (CU) (E) Flexibla solvärmerör (tvillingrör med högtemp. cellgummi och givarkabel) Takgenomföringar för solrör Flexibla solvärmerör Lättinstallerade rostfria, flexibla, isolerade "tvillingrör". Isolerade med högtemp. cellgummi. Rörpaketet innehåller även givarkabel. Lämpliga anslutnings kopplingar beställs separat. 2 x 16 mm x 10 m x 16 mm x 15 m x 16 mm x 20 m x 16 mm x 25 m x 20 mm x 10 m x 20 mm x 15 m Takgenomföring Tegel Takgenomföring Bitumen/Falsad plåt Takgenomföring Plegel Takgenomföring för solrör. Passar till dom flesta tak med tegelpannor. Svart tegel tegel Rött Tak genomföring för bitumen och falsade plåttak Svart bitumen / falsad plåt Takgenomföring för "Plegel", (plåt tegel) Svart plegel x 20 mm x 20 m Rött plegel x 20 mm x 25 m Takgenomföring Universal Takgenomföring typ universal, för dom flesta 1 kupiga tegelpannor & andra "udda" tegel pannor. 2 x 25 mm x 15 m Svart tegel x 25 mm x 25 m Rött tegel Anslutningar för solvärmerör Anslutningsset för solvärmerör För 16 mm rör (4 rörändar) För 20 mm rör (4 rör ändrar) För 25 mm rör (4 rörändar) Sida 22
