1 Staketsystem Quick-Guard Maskinsäkerhet - Jokab Safetys produkter

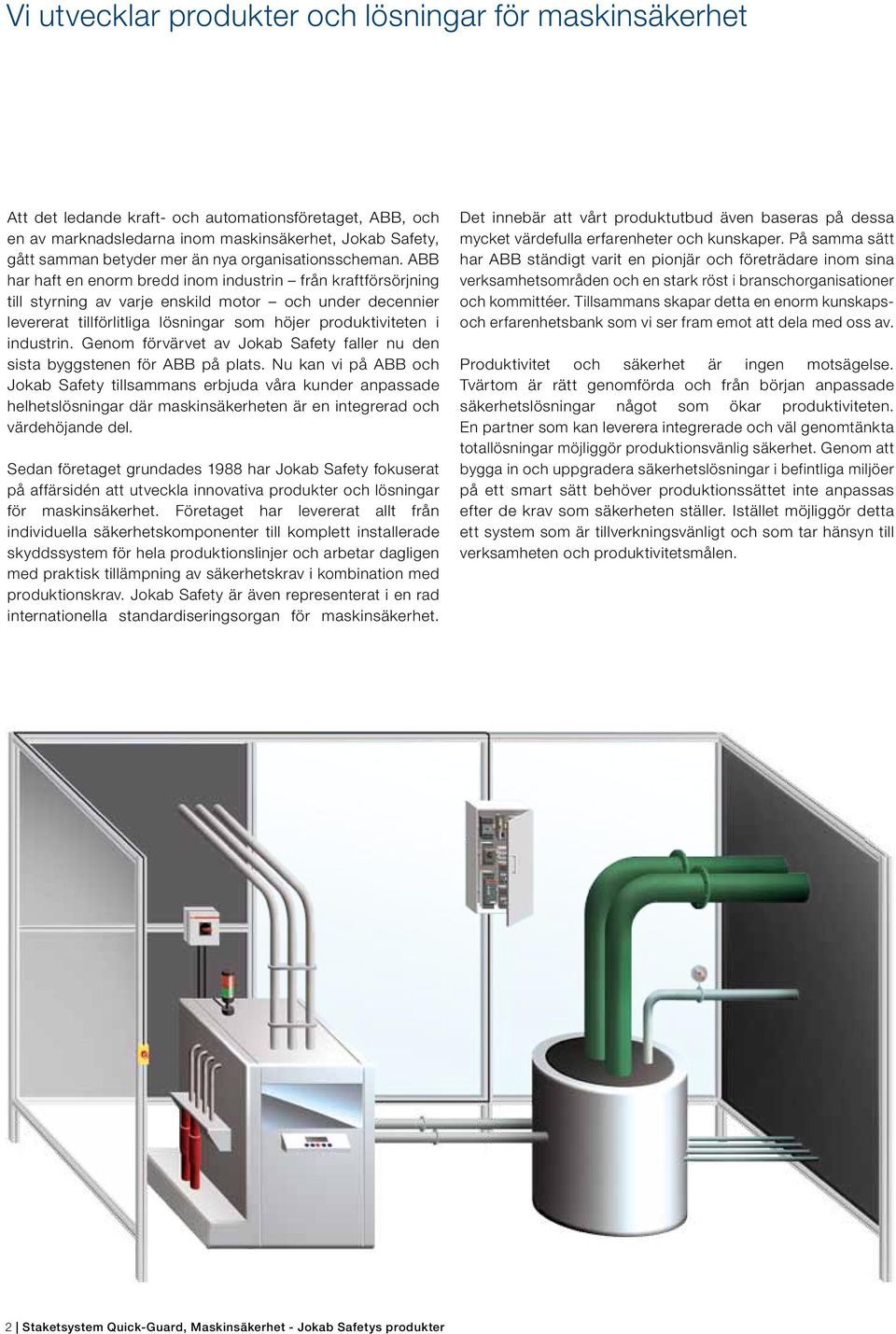

2 Vi utvecklar produkter och lösningar för maskinsäkerhet Att det ledande kraft- och automationsföretaget, ABB, och en av marknadsledarna inom maskinsäkerhet, Jokab Safety, gått samman betyder mer än nya organisationsscheman. ABB har haft en enorm bredd inom industrin från kraftförsörjning till styrning av varje enskild motor och under decennier levererat tillförlitliga lösningar som höjer produktiviteten i industrin. Genom förvärvet av Jokab Safety faller nu den sista byggstenen för ABB på plats. Nu kan vi på ABB och Jokab Safety tillsammans erbjuda våra kunder anpassade helhetslösningar där maskinsäkerheten är en integrerad och värdehöjande del. Sedan företaget grundades 1988 har Jokab Safety fokuserat på affärsidén att utveckla innovativa produkter och lösningar för maskinsäkerhet. Företaget har levererat allt från individuella säkerhetskomponenter till komplett installerade skyddssystem för hela produktionslinjer och arbetar dagligen med praktisk tillämpning av säkerhetskrav i kombination med produktionskrav. Jokab Safety är även representerat i en rad internationella standardiseringsorgan för maskinsäkerhet. Det innebär att vårt produktutbud även baseras på dessa mycket värdefulla erfarenheter och kunskaper. På samma sätt har ABB ständigt varit en pionjär och företrädare inom sina verksamhetsområden och en stark röst i branschorganisationer och kommittéer. Tillsammans skapar detta en enorm kunskapsoch erfarenhetsbank som vi ser fram emot att dela med oss av. Produktivitet och säkerhet är ingen motsägelse. Tvärtom är rätt genomförda och från början anpassade säkerhetslösningar något som ökar produktiviteten. En partner som kan leverera integrerade och väl genomtänkta totallösningar möjliggör produktionsvänlig säkerhet. Genom att bygga in och uppgradera säkerhetslösningar i befintliga miljöer på ett smart sätt behöver produktionssättet inte anpassas efter de krav som säkerheten ställer. Istället möjliggör detta ett system som är tillverkningsvänligt och som tar hänsyn till verksamheten och produktivitetsmålen. 2 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

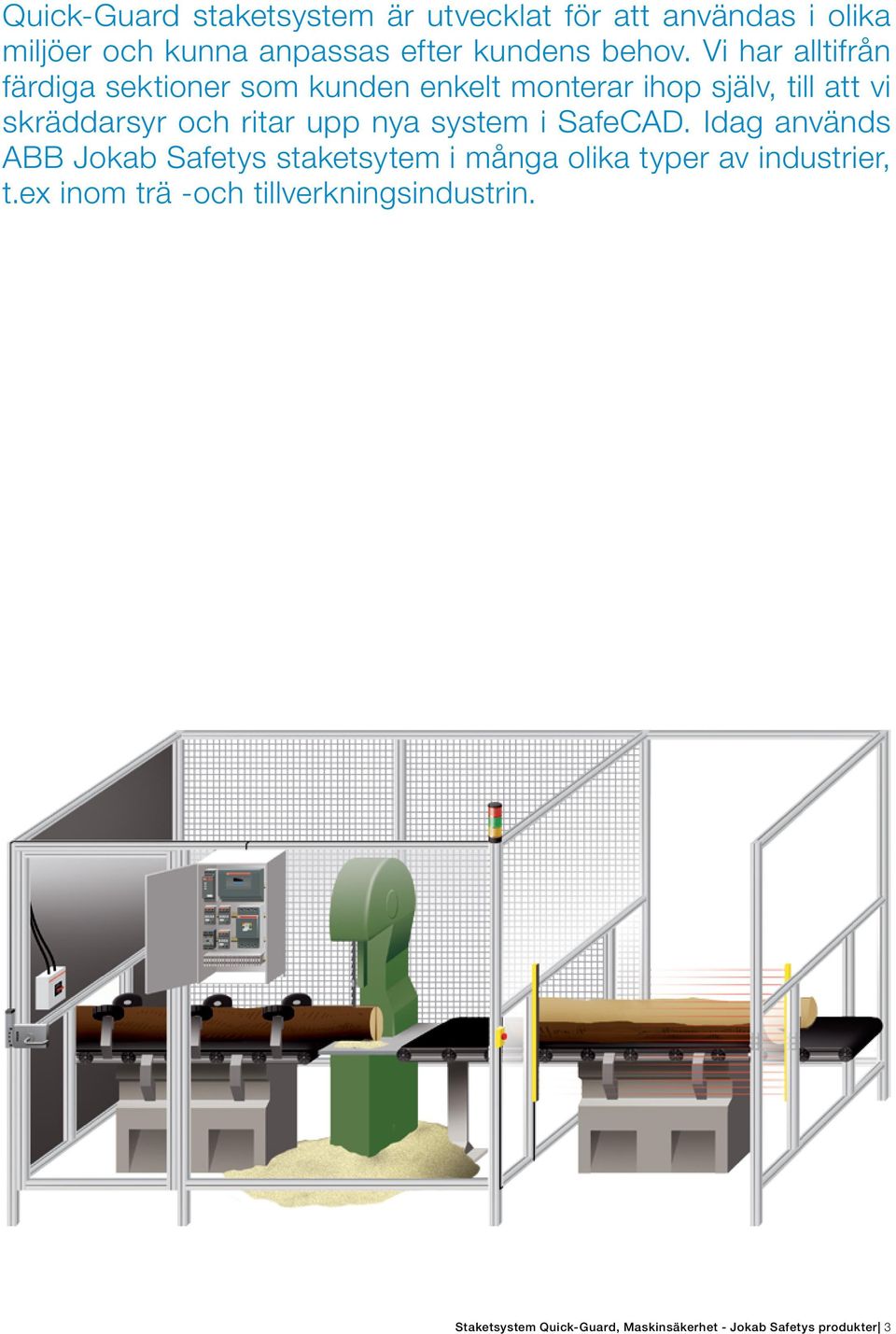

3 Quick-Guard staketsystem är utvecklat för att användas i olika miljöer och kunna anpassas efter kundens behov. Vi har alltifrån färdiga sektioner som kunden enkelt monterar ihop själv, till att vi skräddarsyr och ritar upp nya system i SafeCAD. Idag används ABB Jokab Safetys staketsytem i många olika typer av industrier, t.ex inom trä -och tillverkningsindustrin. Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 3

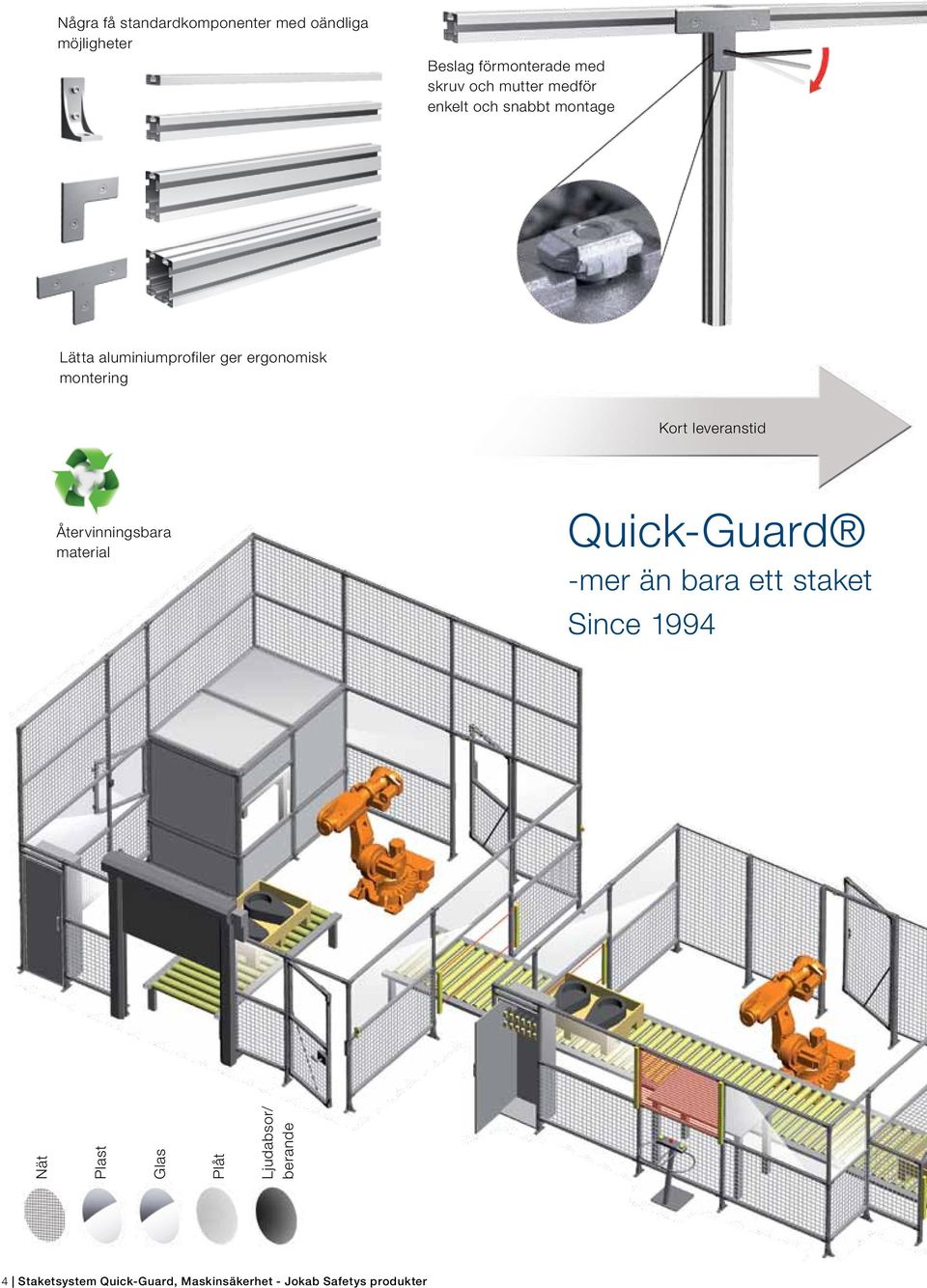

4 Några få standardkomponenter med oändliga möjligheter Beslag förmonterade med skruv och mutter medför enkelt och snabbt montage Lätta aluminiumprofiler ger ergonomisk montering Kort leveranstid Återvinningsbara material Quick-Guard -mer än bara ett staket Since 1994 Nät Plast Glas Plåt Ljudabsor/ berande 4 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

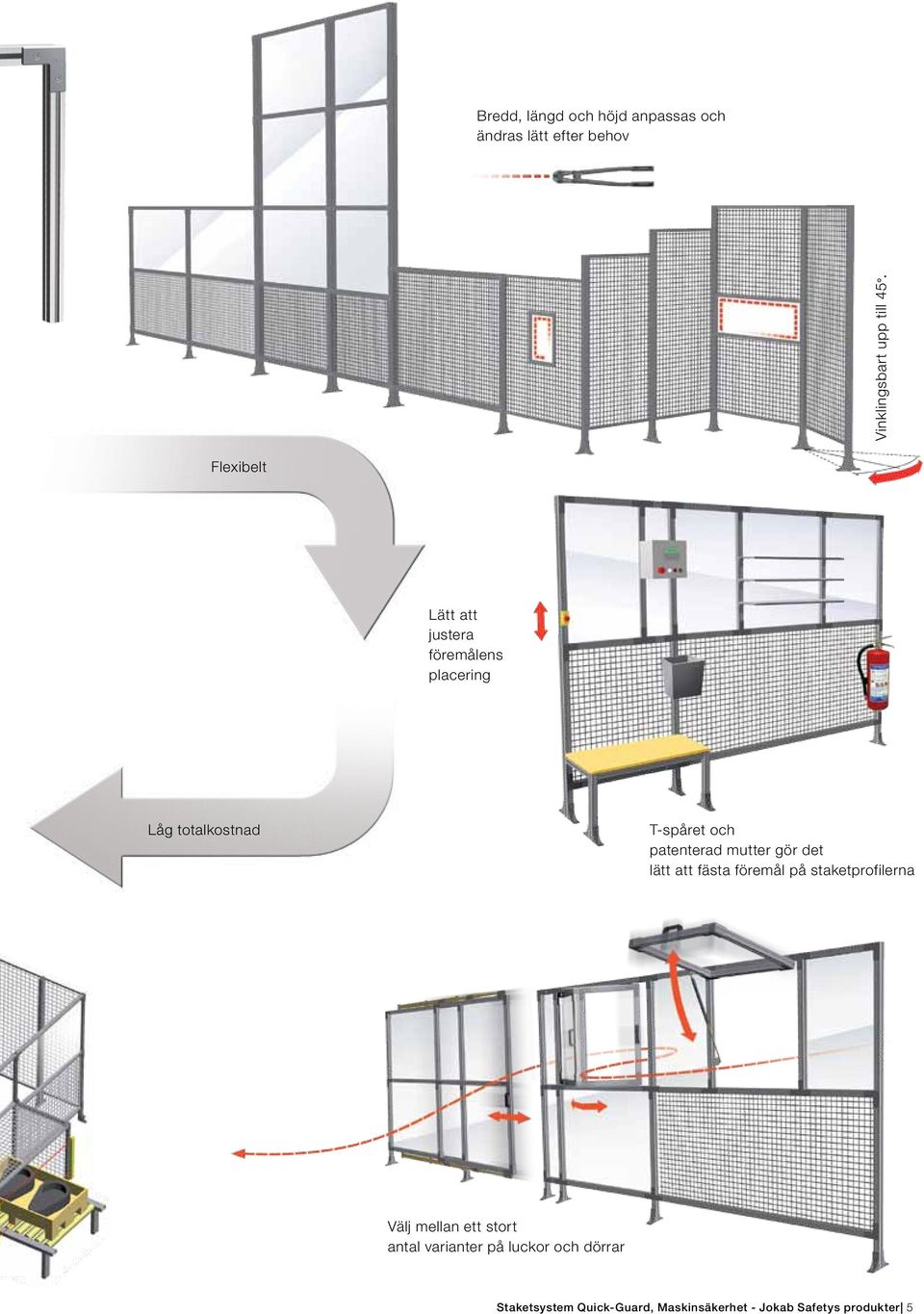

5 Bredd, längd och höjd anpassas och ändras lätt efter behov Vinklingsbart upp till 45. Flexibelt Lätt att justera föremålens placering Låg totalkostnad T-spåret och patenterad mutter gör det lätt att fästa föremål på staketprofilerna Välj mellan ett stort antal varianter på luckor och dörrar Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 5

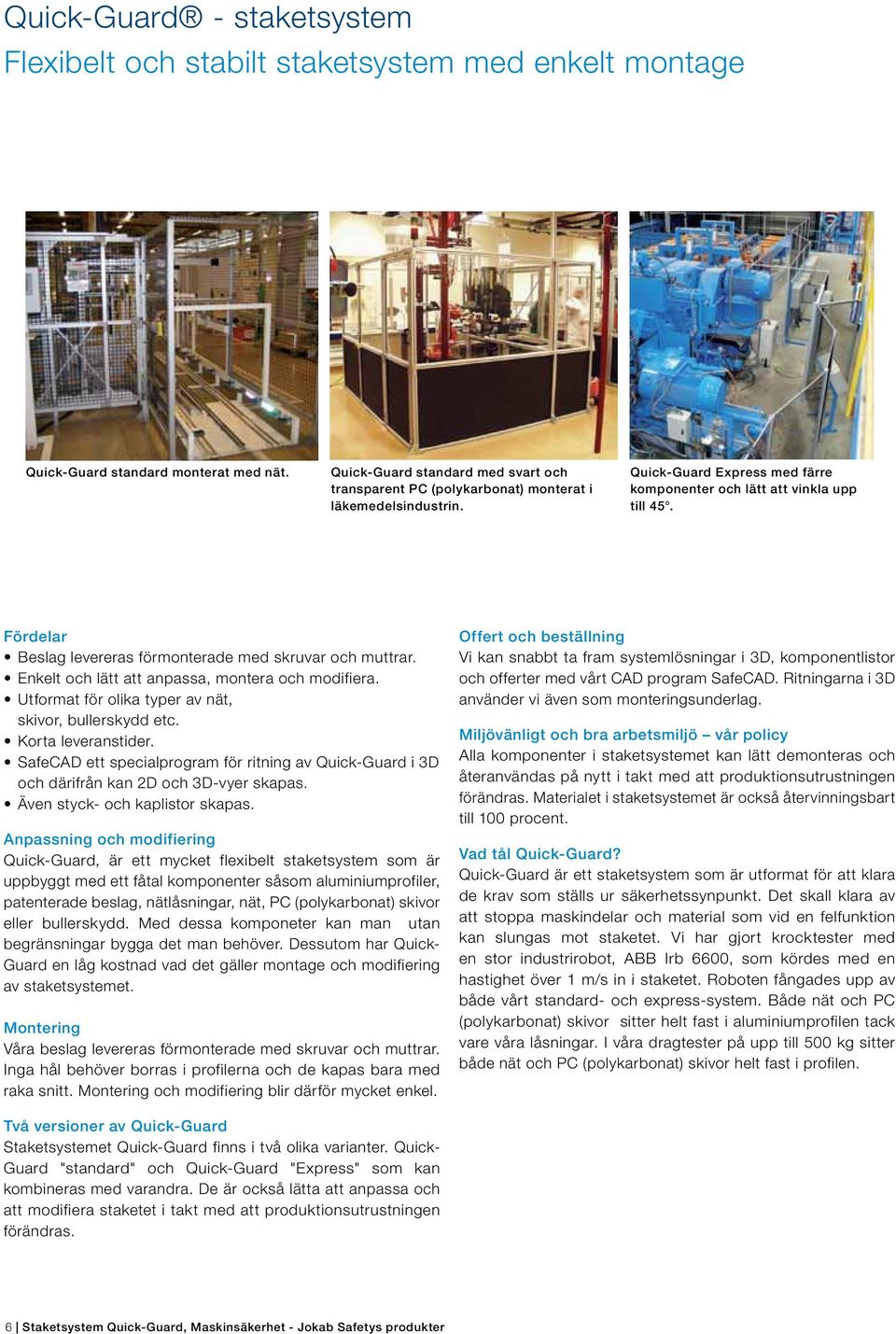

6 Quick-Guard - staketsystem Flexibelt och stabilt staketsystem med enkelt montage Quick-Guard standard monterat med nät. Quick-Guard standard med svart och transparent PC (polykarbonat) monterat i läkemedelsindustrin. Quick-Guard Express med färre komponenter och lätt att vinkla upp till 45. Fördelar Beslag levereras förmonterade med skruvar och muttrar. Enkelt och lätt att anpassa, montera och modifiera. Utformat för olika typer av nät, skivor, bullerskydd etc. Korta leveranstider. SafeCAD ett specialprogram för ritning av Quick-Guard i 3D och därifrån kan 2D och 3D-vyer skapas. Även styck- och kaplistor skapas. Anpassning och modifiering Quick-Guard, är ett mycket flexibelt staketsystem som är uppbyggt med ett fåtal komponenter såsom aluminiumprofiler, patenterade beslag, nätlåsningar, nät, PC (polykarbonat) skivor eller bullerskydd. Med dessa komponeter kan man utan begränsningar bygga det man behöver. Dessutom har Quick- Guard en låg kostnad vad det gäller montage och modifiering av staketsystemet. Montering Våra beslag levereras förmonterade med skruvar och muttrar. Inga hål behöver borras i profilerna och de kapas bara med raka snitt. Montering och modifiering blir därför mycket enkel. Offert och beställning Vi kan snabbt ta fram systemlösningar i 3D, komponentlistor och offerter med vårt CAD program SafeCAD. Ritningarna i 3D använder vi även som monteringsunderlag. Miljövänligt och bra arbetsmiljö vår policy Alla komponenter i staketsystemet kan lätt demonteras och återanvändas på nytt i takt med att produktionsutrustningen förändras. Materialet i staketsystemet är också återvinningsbart till 100 procent. Vad tål Quick-Guard? Quick-Guard är ett staketsystem som är utformat för att klara de krav som ställs ur säkerhetssynpunkt. Det skall klara av att stoppa maskindelar och material som vid en felfunktion kan slungas mot staketet. Vi har gjort krocktester med en stor industrirobot, ABB Irb 6600, som kördes med en hastighet över 1 m/s in i staketet. Roboten fångades upp av både vårt standard- och express-system. Både nät och PC (polykarbonat) skivor sitter helt fast i aluminiumprofilen tack vare våra låsningar. I våra dragtester på upp till 500 kg sitter både nät och PC (polykarbonat) skivor helt fast i profilen. Två versioner av Quick-Guard Staketsystemet Quick-Guard finns i två olika varianter. Quick- Guard "standard" och Quick-Guard "Express" som kan kombineras med varandra. De är också lätta att anpassa och att modifiera staketet i takt med att produktionsutrustningen förändras. 6 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

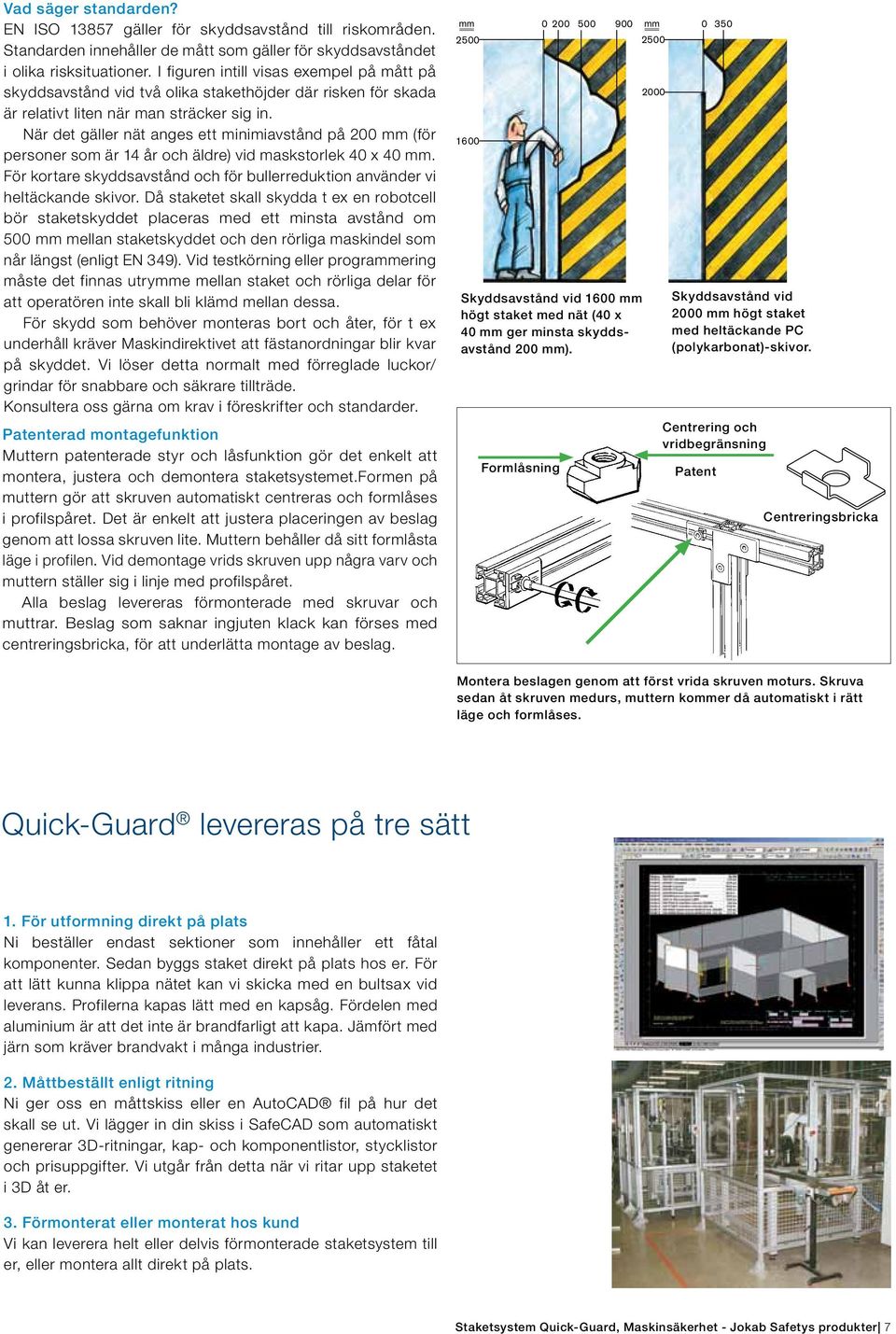

7 Vad säger standarden? EN ISO gäller för skyddsavstånd till riskområden. Standarden innehåller de mått som gäller för skyddsavståndet i olika risksituationer. I figuren intill visas exempel på mått på skyddsavstånd vid två olika stakethöjder där risken för skada är relativt liten när man sträcker sig in. När det gäller nät anges ett minimiavstånd på 200 mm (för personer som är 14 år och äldre) vid maskstorlek 40 x 40 mm. För kortare skyddsavstånd och för bullerreduktion använder vi heltäckande skivor. Då staketet skall skydda t ex en robotcell bör staketskyddet placeras med ett minsta avstånd om 500 mm mellan staketskyddet och den rörliga maskindel som når längst (enligt EN 349). Vid testkörning eller programmering måste det finnas utrymme mellan staket och rörliga delar för att operatören inte skall bli klämd mellan dessa. För skydd som behöver monteras bort och åter, för t ex underhåll kräver Maskindirektivet att fästanordningar blir kvar på skyddet. Vi löser detta normalt med förreglade luckor/ grindar för snabbare och säkrare tillträde. Konsultera oss gärna om krav i föreskrifter och standarder. Patenterad montagefunktion Muttern patenterade styr och låsfunktion gör det enkelt att montera, justera och demontera staketsystemet.formen på muttern gör att skruven automatiskt centreras och formlåses i profilspåret. Det är enkelt att justera placeringen av beslag genom att lossa skruven lite. Muttern behåller då sitt formlåsta läge i profilen. Vid demontage vrids skruven upp några varv och muttern ställer sig i linje med profilspåret. Alla beslag levereras förmonterade med skruvar och muttrar. Beslag som saknar ingjuten klack kan förses med centreringsbricka, för att underlätta montage av beslag. mm mm Skyddsavstånd vid 1600 mm högt staket med nät (40 x 40 mm ger minsta skyddsavstånd 200 mm). Formlåsning Skyddsavstånd vid 2000 mm högt staket med heltäckande PC (polykarbonat)-skivor. Centrering och vridbegränsning Patent Centreringsbricka Montera beslagen genom att först vrida skruven moturs. Skruva sedan åt skruven medurs, muttern kommer då automatiskt i rätt läge och formlåses. Quick-Guard levereras på tre sätt 1. För utformning direkt på plats Ni beställer endast sektioner som innehåller ett fåtal komponenter. Sedan byggs staket direkt på plats hos er. För att lätt kunna klippa nätet kan vi skicka med en bultsax vid leverans. Profilerna kapas lätt med en kapsåg. Fördelen med aluminium är att det inte är brandfarligt att kapa. Jämfört med järn som kräver brandvakt i många industrier. 2. Måttbeställt enligt ritning Ni ger oss en måttskiss eller en AutoCAD fil på hur det skall se ut. Vi lägger in din skiss i SafeCAD som automatiskt genererar 3D-ritningar, kap- och komponentlistor, stycklistor och prisuppgifter. Vi utgår från detta när vi ritar upp staketet i 3D åt er. 3. Förmonterat eller monterat hos kund Vi kan leverera helt eller delvis förmonterade staketsystem till er, eller montera allt direkt på plats. Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 7

8 Quick-Guard Express - utforma direkt på plats Quick-Guard Express installeras snabbt och kostnadseffektivt eftersom det enbart består av patenterad nätlåsning, svetsat nät eller skivor i polykarbonat, u-profil och stolpar (profiler) med golvfästen. Alla delar till Quick-Guard Express samt färdigmonterade dörrar är lagervaror och kan leveras omgående. Fåtalet komponenter gör att det är lätt för er att själv skräddarsy och installera ditt staket. Styrkan hos staketet kommer av att svetsat nät och/eller skivor i polykarbonat låses fast i profilen. För nät formlåses den yttre tråden i profilen, vilket gör det lika starkt som ett svetsförband. De slagsega skivorna i polykarbonat låses fast med en låsning som är minst lika stark enligt våra drag- och slagtester. Vi rekommenderar att använda den kraftigare profilen med måtten 44 x 88 mm istället för standarprofilen på 44 x 44 mm. Det går alltid lätt att bygga samman Quick-Guard Express med Quick-Guard standard till ett komplett system. Det är också lätt att anpassa och att modifiera i takt med att produktionsutrustningen förändras. Quick-Guard Express går att vinkla upp till 45. Montage av Quick-Guard Express Distansskruv JSM 37 U-profil Nätlåsning NL2 Förmontera stolpar med golvfästen. Montera beslagen genom att först vrida skruven lite moturs. Skruva sedan åt skruven medurs på vanligt vis, muttern kommer då automatiskt i rätt läge och formlåser beslaget i staketprofilen. Kontrollera att samtliga muttrar har vridit ut till formlåst läge. 1. Montera en distansskruv 180 mm från golvet i stolparna. 2. Sätt fast den undre U-profilen och nätlåsningen, JSM NL2 på nätet. 3. Montera nätet i profilen och sätt fast det med nätlåsning, NL2. 4. Sätt fast den övre U-profilen antingen innan eller efter nätet är monterat Montera nästa sektion av stolpe och pc/nät. Avståndet mellan stolparna kan justeras några mm tack vare låsningsprincipen för nätet. Staketet kan också vinklas upp till 45, utan användande av gångjärn (JSM 35-K). Lås fast övre delen av nätet med nätlåsning NL3. Detta gör att nätet blir mekaniskt låst, stabilt och elektriskt jordat. Jordning är nödvändigt när elektriska komponenter eller kablar är monterade på nätet. 8 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

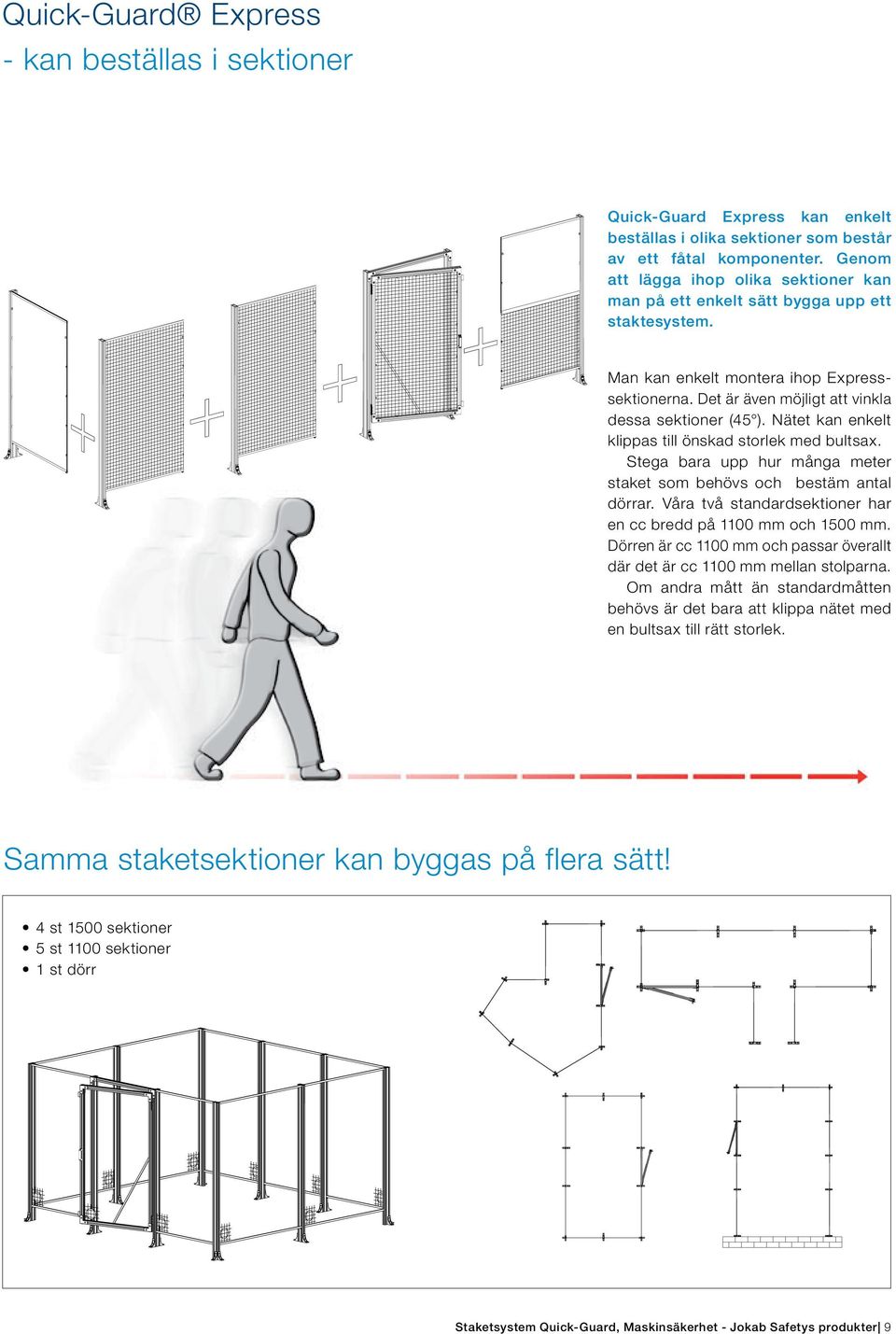

9 Quick-Guard Express - kan beställas i sektioner Quick-Guard Express kan enkelt beställas i olika sektioner som består av ett fåtal komponenter. Genom att lägga ihop olika sektioner kan man på ett enkelt sätt bygga upp ett staktesystem. Man kan enkelt montera ihop Expresssektionerna. Det är även möjligt att vinkla dessa sektioner (45 ). Nätet kan enkelt klippas till önskad storlek med bultsax. Stega bara upp hur många meter staket som behövs och bestäm antal dörrar. Våra två standardsektioner har en cc bredd på 1100 mm och 1500 mm. Dörren är cc 1100 mm och passar överallt där det är cc 1100 mm mellan stolparna. Om andra mått än standardmåtten behövs är det bara att klippa nätet med en bultsax till rätt storlek. Samma staketsektioner kan byggas på flera sätt! 4 st 1500 sektioner 5 st 1100 sektioner 1 st dörr Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 9

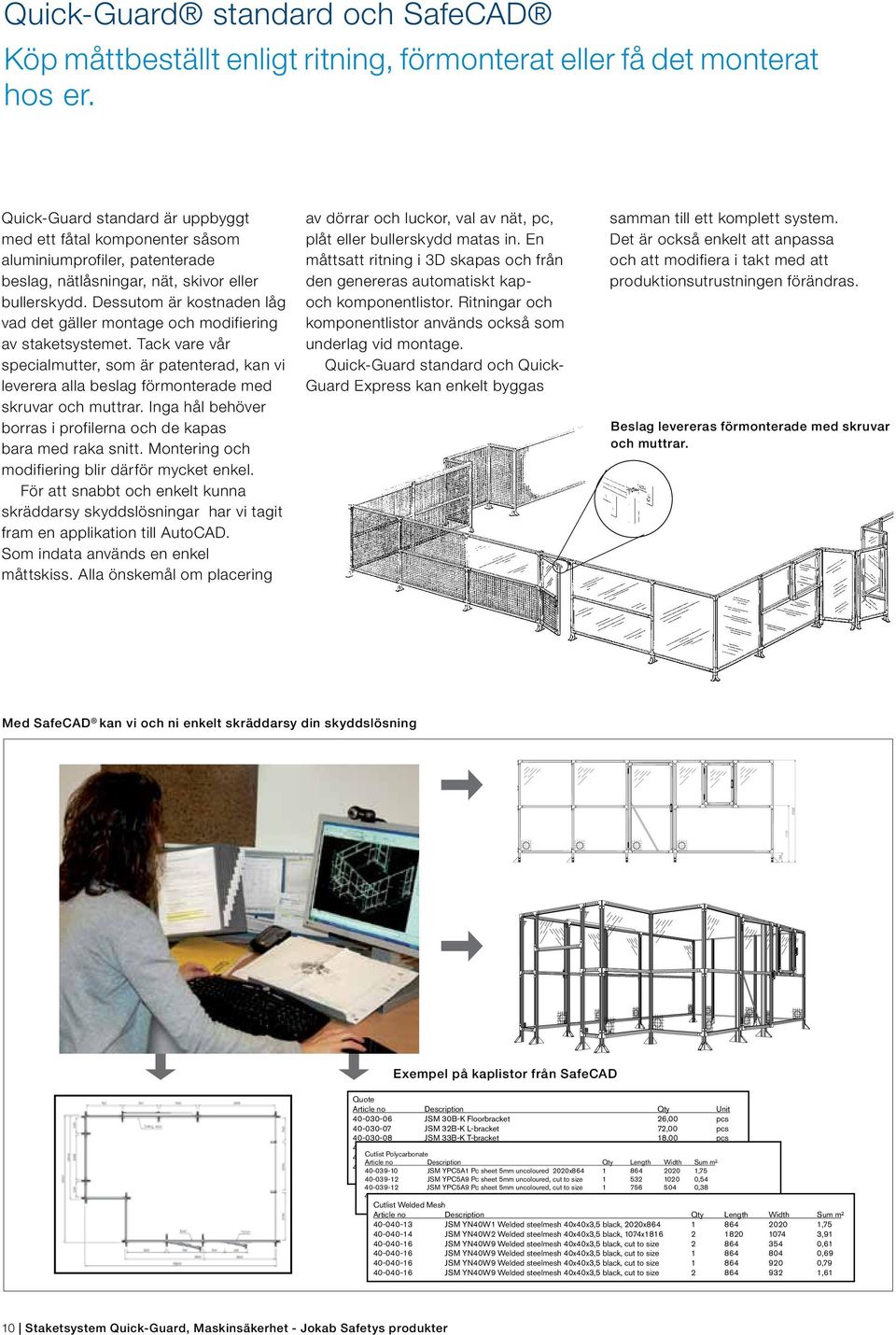

10 Quick-Guard standard och SafeCAD Köp måttbeställt enligt ritning, förmonterat eller få det monterat hos er. Quick-Guard standard är uppbyggt med ett fåtal komponenter såsom aluminiumprofiler, patenterade beslag, nätlåsningar, nät, skivor eller bullerskydd. Dessutom är kostnaden låg vad det gäller montage och modifiering av staketsystemet. Tack vare vår specialmutter, som är patenterad, kan vi leverera alla beslag förmonterade med skruvar och muttrar. Inga hål behöver borras i profilerna och de kapas bara med raka snitt. Montering och modifiering blir därför mycket enkel. För att snabbt och enkelt kunna skräddarsy skyddslösningar har vi tagit fram en applikation till AutoCAD. Som indata används en enkel måttskiss. Alla önskemål om placering av dörrar och luckor, val av nät, pc, plåt eller bullerskydd matas in. En måttsatt ritning i 3D skapas och från den genereras automatiskt kapoch komponentlistor. Ritningar och komponentlistor används också som underlag vid montage. Quick-Guard standard och Quick- Guard Express kan enkelt byggas samman till ett komplett system. Det är också enkelt att anpassa och att modifiera i takt med att produktionsutrustningen förändras. Beslag levereras förmonterade med skruvar och muttrar. Med SafeCAD kan vi och ni enkelt skräddarsy din skyddslösning Exempel på kaplistor från SafeCAD Quote Article no Description Qty Unit JSM 30B-K Floorbracket 26,00 pcs JSM 32B-K L-bracket 72,00 pcs JSM 33B-K T-bracket 18,00 pcs JSM 36-K2 Floorbracket in steel 2,00 pcs Cutlist Polycarbonate JSM 37 Suport screw for Economy 6,00 pcs Article no Description Qty Length Width Sum m JSM A12 Edge protection profile for welded mesh 1, JSM YPC5A1 Pc sheet 5mm uncoloured 2020x ,75 m JSM YPC5A9 Pc sheet 5mm uncoloured, cut to size , JSM YPC5A9 Pc sheet 5mm uncoloured, cut to size , JSM YPC5A9 Pc sheet 5mm uncoloured, cut to size ,65 Cutlist Welded Mesh Article no Description Qty Length Width Sum m JSM YN40W1 Welded steelmesh 40x40x3,5 black, 2020x , JSM YN40W2 Welded steelmesh 40x40x3,5 black, 1074x , JSM YN40W9 Welded steelmesh 40x40x3,5 black, cut to size , JSM YN40W9 Welded steelmesh 40x40x3,5 black, cut to size , JSM YN40W9 Welded steelmesh 40x40x3,5 black, cut to size , JSM YN40W9 Welded steelmesh 40x40x3,5 black, cut to size ,61 10 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

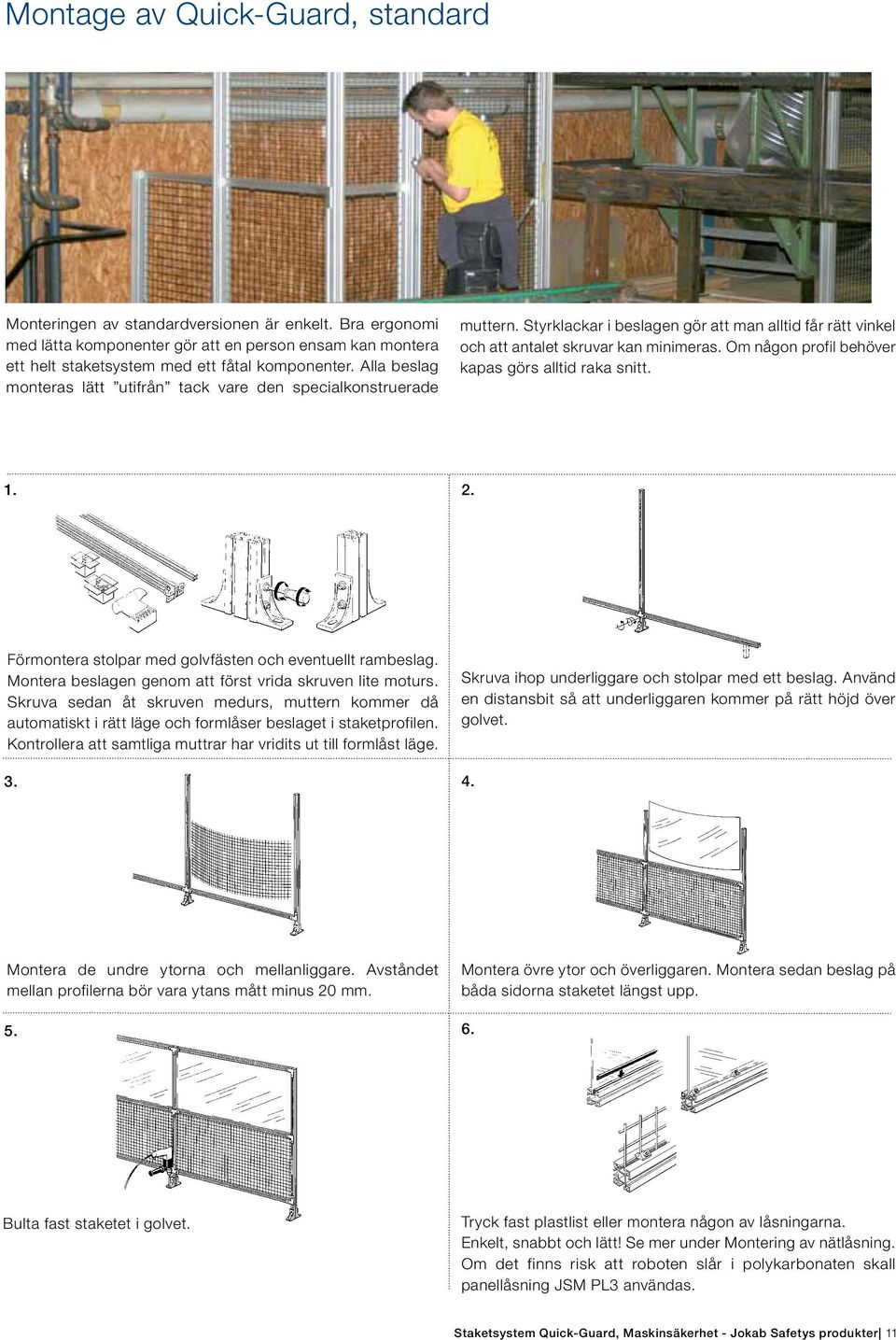

11 Montage av Quick-Guard, standard Monteringen av standardversionen är enkelt. Bra ergonomi med lätta komponenter gör att en person ensam kan montera ett helt staketsystem med ett fåtal komponenter. Alla beslag monteras lätt utifrån tack vare den specialkonstruerade muttern. Styrklackar i beslagen gör att man alltid får rätt vinkel och att antalet skruvar kan minimeras. Om någon profil behöver kapas görs alltid raka snitt Förmontera stolpar med golvfästen och eventuellt rambeslag. Montera beslagen genom att först vrida skruven lite moturs. Skruva sedan åt skruven medurs, muttern kommer då automatiskt i rätt läge och formlåser beslaget i staketprofilen. Kontrollera att samtliga muttrar har vridits ut till formlåst läge. Skruva ihop underliggare och stolpar med ett beslag. Använd en distansbit så att underliggaren kommer på rätt höjd över golvet Montera de undre ytorna och mellanliggare. Avståndet mellan profilerna bör vara ytans mått minus 20 mm. Montera övre ytor och överliggaren. Montera sedan beslag på båda sidorna staketet längst upp Bulta fast staketet i golvet. Tryck fast plastlist eller montera någon av låsningarna. Enkelt, snabbt och lätt! Se mer under Montering av nätlåsning. Om det finns risk att roboten slår i polykarbonaten skall panellåsning JSM PL3 användas. Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 11

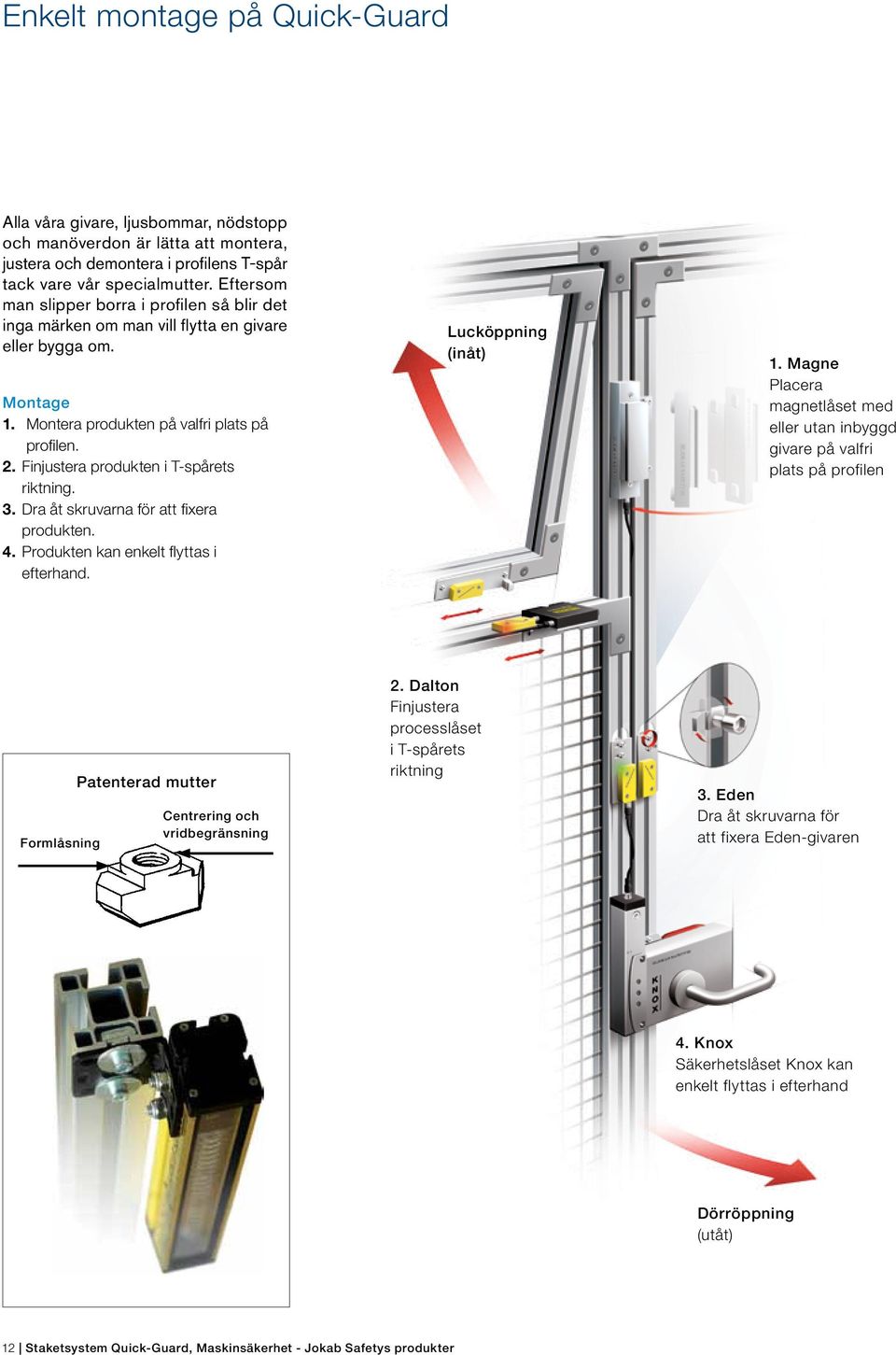

12 Enkelt montage på Quick-Guard Alla våra givare, ljusbommar, nödstopp och manöverdon är lätta att montera, justera och demontera i profilens T-spår tack vare vår specialmutter. Eftersom man slipper borra i profilen så blir det inga märken om man vill flytta en givare eller bygga om. Montage 1. Montera produkten på valfri plats på profilen. 2. Finjustera produkten i T-spårets riktning. 3. Dra åt skruvarna för att fixera produkten. 4. Produkten kan enkelt flyttas i efterhand. Lucköppning (inåt) 1. Magne Placera magnetlåset med eller utan inbyggd givare på valfri plats på profilen Formlåsning Patenterad mutter Centrering och vridbegränsning 2. Dalton Finjustera processlåset i T-spårets riktning 3. Eden Dra åt skruvarna för att fixera Eden-givaren 4. Knox Säkerhetslåset Knox kan enkelt flyttas i efterhand Dörröppning (utåt) 12 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

13 Vi anpassar staketsystemet efter era behov Dubbla våningar med Quick-Guard Express för skydd mot portalrobot. Galvat nät utomhus på timmerintag på sågverk. Robotcell. PC (polykarbonat) och glas ända ner till golvet. Glas och perforerad plåt för Stockholms Lokaltrafik. Hög skjutdörr anpassad för truck. 3D vy på en skyddscell med PC (polykarbonat) och samma skyddcell i verkligheten till höger. Heltäta sektioner med glas och ljudabsorbent. Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 13

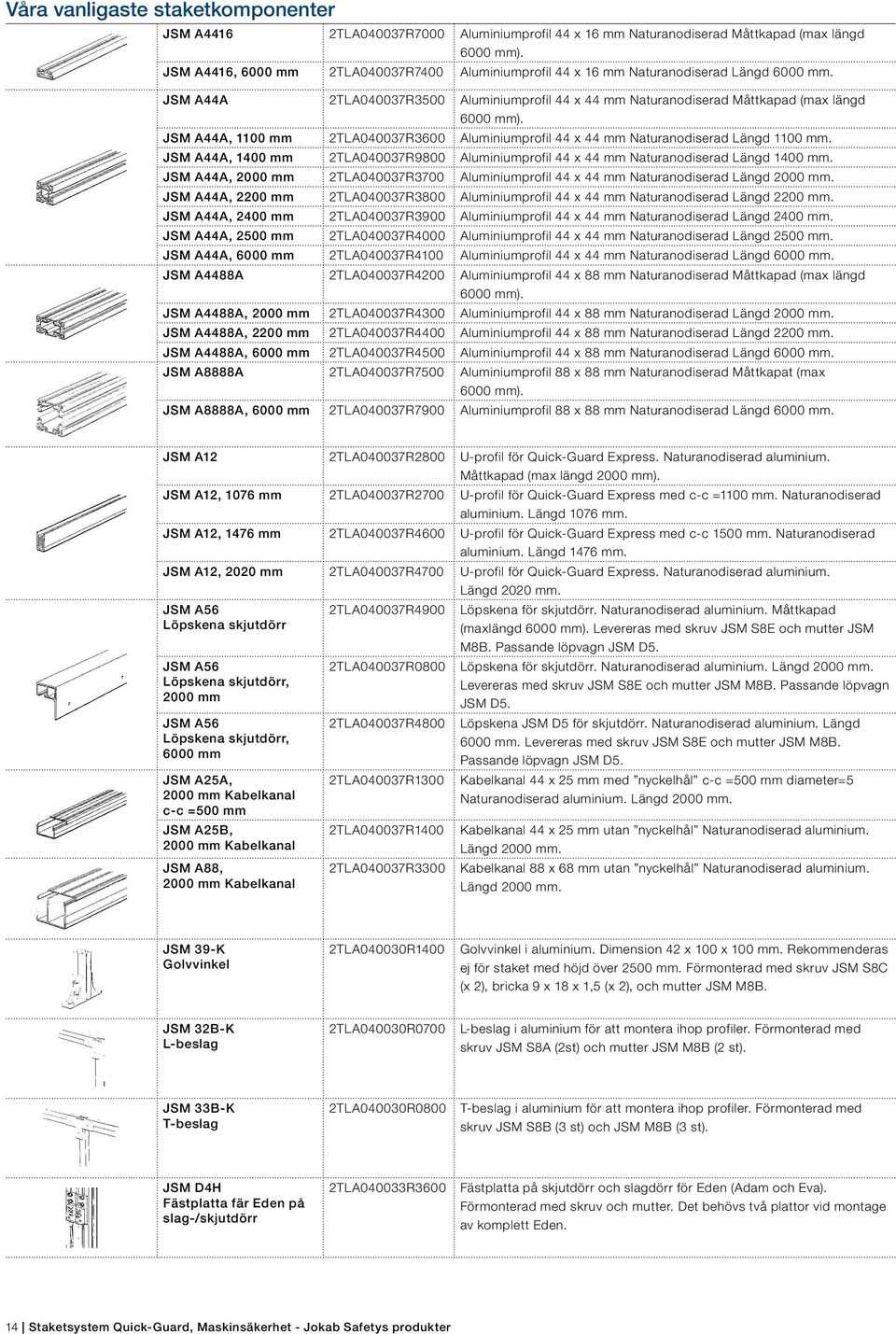

14 Våra vanligaste staketkomponenter JSM A4416 2TLA040037R7000 Aluminiumprofil 44 x 16 mm Naturanodiserad Måttkapad (max längd 6000 mm). JSM A4416, 6000 mm 2TLA040037R7400 Aluminiumprofil 44 x 16 mm Naturanodiserad Längd 6000 mm. JSM A44A 2TLA040037R3500 Aluminiumprofil 44 x 44 mm Naturanodiserad Måttkapad (max längd 6000 mm). JSM A44A, 1100 mm 2TLA040037R3600 Aluminiumprofil 44 x 44 mm Naturanodiserad Längd 1100 mm. JSM A44A, 1400 mm 2TLA040037R9800 Aluminiumprofil 44 x 44 mm Naturanodiserad Längd 1400 mm. JSM A44A, 2000 mm 2TLA040037R3700 Aluminiumprofil 44 x 44 mm Naturanodiserad Längd 2000 mm. JSM A44A, 2200 mm 2TLA040037R3800 Aluminiumprofil 44 x 44 mm Naturanodiserad Längd 2200 mm. JSM A44A, 2400 mm 2TLA040037R3900 Aluminiumprofil 44 x 44 mm Naturanodiserad Längd 2400 mm. JSM A44A, 2500 mm 2TLA040037R4000 Aluminiumprofil 44 x 44 mm Naturanodiserad Längd 2500 mm. JSM A44A, 6000 mm 2TLA040037R4100 Aluminiumprofil 44 x 44 mm Naturanodiserad Längd 6000 mm. JSM A4488A 2TLA040037R4200 Aluminiumprofil 44 x 88 mm Naturanodiserad Måttkapad (max längd 6000 mm). JSM A4488A, 2000 mm 2TLA040037R4300 Aluminiumprofil 44 x 88 mm Naturanodiserad Längd 2000 mm. JSM A4488A, 2200 mm 2TLA040037R4400 Aluminiumprofil 44 x 88 mm Naturanodiserad Längd 2200 mm. JSM A4488A, 6000 mm 2TLA040037R4500 Aluminiumprofil 44 x 88 mm Naturanodiserad Längd 6000 mm. JSM A8888A 2TLA040037R7500 Aluminiumprofil 88 x 88 mm Naturanodiserad Måttkapat (max 6000 mm). JSM A8888A, 6000 mm 2TLA040037R7900 Aluminiumprofil 88 x 88 mm Naturanodiserad Längd 6000 mm. JSM A12 2TLA040037R2800 U-profil för Quick-Guard Express. Naturanodiserad aluminium. Måttkapad (max längd 2000 mm). JSM A12, 1076 mm 2TLA040037R2700 U-profil för Quick-Guard Express med c-c =1100 mm. Naturanodiserad aluminium. Längd 1076 mm. JSM A12, 1476 mm 2TLA040037R4600 U-profil för Quick-Guard Express med c-c 1500 mm. Naturanodiserad aluminium. Längd 1476 mm. JSM A12, 2020 mm 2TLA040037R4700 U-profil för Quick-Guard Express. Naturanodiserad aluminium. Längd 2020 mm. JSM A56 Löpskena skjutdörr 2TLA040037R4900 Löpskena för skjutdörr. Naturanodiserad aluminium. Måttkapad (maxlängd 6000 mm). Levereras med skruv JSM S8E och mutter JSM M8B. Passande löpvagn JSM D5. JSM A56 2TLA040037R0800 Löpskena för skjutdörr. Naturanodiserad aluminium. Längd 2000 mm. Löpskena skjutdörr, Levereras med skruv JSM S8E och mutter JSM M8B. Passande löpvagn 2000 mm JSM D5. JSM A56 2TLA040037R4800 Löpskena JSM D5 för skjutdörr. Naturanodiserad aluminium. Längd Löpskena skjutdörr, 6000 mm. Levereras med skruv JSM S8E och mutter JSM M8B mm Passande löpvagn JSM D5. JSM A25A, 2000 mm Kabelkanal c c =500 mm 2TLA040037R1300 Kabelkanal 44 x 25 mm med nyckelhål c-c =500 mm diameter=5 Naturanodiserad aluminium. Längd 2000 mm. JSM A25B, 2000 mm Kabelkanal 2TLA040037R1400 Kabelkanal 44 x 25 mm utan nyckelhål Naturanodiserad aluminium. Längd 2000 mm. JSM A88, 2000 mm Kabelkanal 2TLA040037R3300 Kabelkanal 88 x 68 mm utan nyckelhål Naturanodiserad aluminium. Längd 2000 mm. JSM 39-K Golvvinkel 2TLA040030R1400 Golvvinkel i aluminium. Dimension 42 x 100 x 100 mm. Rekommenderas ej för staket med höjd över 2500 mm. Förmonterad med skruv JSM S8C (x 2), bricka 9 x 18 x 1,5 (x 2), och mutter JSM M8B. JSM 32B-K L beslag 2TLA040030R0700 L-beslag i aluminium för att montera ihop profiler. Förmonterad med skruv JSM S8A (2st) och mutter JSM M8B (2 st). JSM 33B-K T beslag 2TLA040030R0800 T-beslag i aluminium för att montera ihop profiler. Förmonterad med skruv JSM S8B (3 st) och JSM M8B (3 st). JSM D4H Fästplatta fär Eden på slag-/skjutdörr 2TLA040033R3600 Fästplatta på skjutdörr och slagdörr för Eden (Adam och Eva). Förmonterad med skruv och mutter. Det behövs två plattor vid montage av komplett Eden. 14 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

15 JSM D2 Handtag 2TLA040033R0100 Handtag i svart termoplast, förmonterad med skruv JSM S8D och mutter JSM M8B. JSM D5 2TLA040033R0400 Löpvagn för skjutdörr/vikdörr. Passar till löpskena JSM A1330B och JSM A56. JSM D9-K 2TLA040033R1100 Vridbart hjul med styr och låsbroms samt vinkelbeslag. Hjulets diameter 75 mm och höjd 97 mm. Maxbelastning 60 kg.förmonterad med skruv och mutter. JSM D3 Dörråthållare, slagdörr 2TLA040033R0200 Dörråthållare för slagdörr (dörråthållare i stål med beslag i aluminium). Förmonterad med skruv och mutter. JSM D11B Kulsnäppare, slagdörr 2TLA040033R4100 Kulsnäppare för slagdörr (kulsnäppare i förzinkad mässing med beslag i aluminium). Förmonterad med skruv och mutter. JSM D22 Gasfjäder JSM D22A Gasfjäder JSM D10B Skjutregel återfjädrande 2TLA042024R1000 2TLA042024R1100 2TLA040033R3800 Gasfjäder i stål med slaglängd 300 mm. Förmonterad med skruv och mutter inkl sidofäste och U-beslag. Ange tryckkraft vid beställning N. Gasfjäder i stål med slaglängd 350 mm. Förmonterad med skruv och mutter inkl sidofäste och U-beslag. Ange tryckkraft vid beställning N. Återfjädrande skjutregel i förzinkat stål med stång i rostfritt stål. Total höjd 995 mm. Förmonteras med skruv och mutter. JSM E11-N20 x 8 Nät och stolpe 88 mm för c c 1100 och höjd 2000 mm JSM E15-N20 x 8 Nät och stolpe 88 mm för c c 1500 och höjd 2000 mm JSM E11-PC20 x 8 PC och stolpe 88 mm för c c 1100 och höjd 2000 mm JSM E11-N22 x 8 Nät och stolpe 88 mm för c c 1100 och höjd 2200 mm JSM E15-N22 x 8 Nät och stolpe 88 mm för c c 1500 och höjd 2200 mm JSM E11-PC22 x 8 PC och stolpe 88 mm för c c 1100 och höjd 2200 mm JSM E11-N/PC20 x 8 PC, Nät och stolpe 88 mm för c c 1100 och höjd 2000 mm JSM E11-N/PC22 x 8 Nät och stolpe 88 mm för c c 1100 och höjd 2200 mm 2TLA040101R0300 2TLA040101R0900 2TLA040101R5300 2TLA040102R0300 2TLA040102R0800 2TLA040102R5300 2TLA040104R0100 2TLA040105R0100 Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, svetsat nät 1074 x 1816 mm, nätlåsning och distansskruv. Total höjd 2000 mm, bredd anpassat för c-c=1100 mm mellan stolpar. Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, svetsat nät 1074 x 1816 mm, nätlåsning och distansskruv. Total höjd 2000 mm, bredd anpassat för c-c=1500 mm mellan stolpar. Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, PC-skiva 1074 x 1816 mm, nätlåsning och distansskruv. Total höjd 2000 mm, bredd anpassat för c-c=1100 mm mellan stolpar. Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, svetsat nät 1074 x 1816 mm, nätlåsning och distansskruv. Total höjd 2200 mm, bredd anpassat för c-c=1100 mm mellan stolpar. Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, svetsat nät 1074 x 1816 mm, nätlåsning och distansskruv. Total höjd 2200 mm, bredd anpassat för c-c=1500 mm mellan stolpar. Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, PC-skiva 1074 x 1816 mm, nätlåsning och distansskruv. Total höjd 2200 mm, bredd anpassat för c-c=1100 mm mellan stolpar. Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, svetsat nät, PC-skiva, nätlåsning och distansskruv. Total höjd 2000 mm, bredd anpassat för c-c=1100 mm mellan stolpar. Quick-Guard Express sektion med en 44 x 88 mm profil, golvbeslag, svetsat nät, PC-skiva, nätlåsning och distansskruv. Total höjd 2200 mm, bredd anpassat för c-c=1100 mm mellan stolpar. Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 15

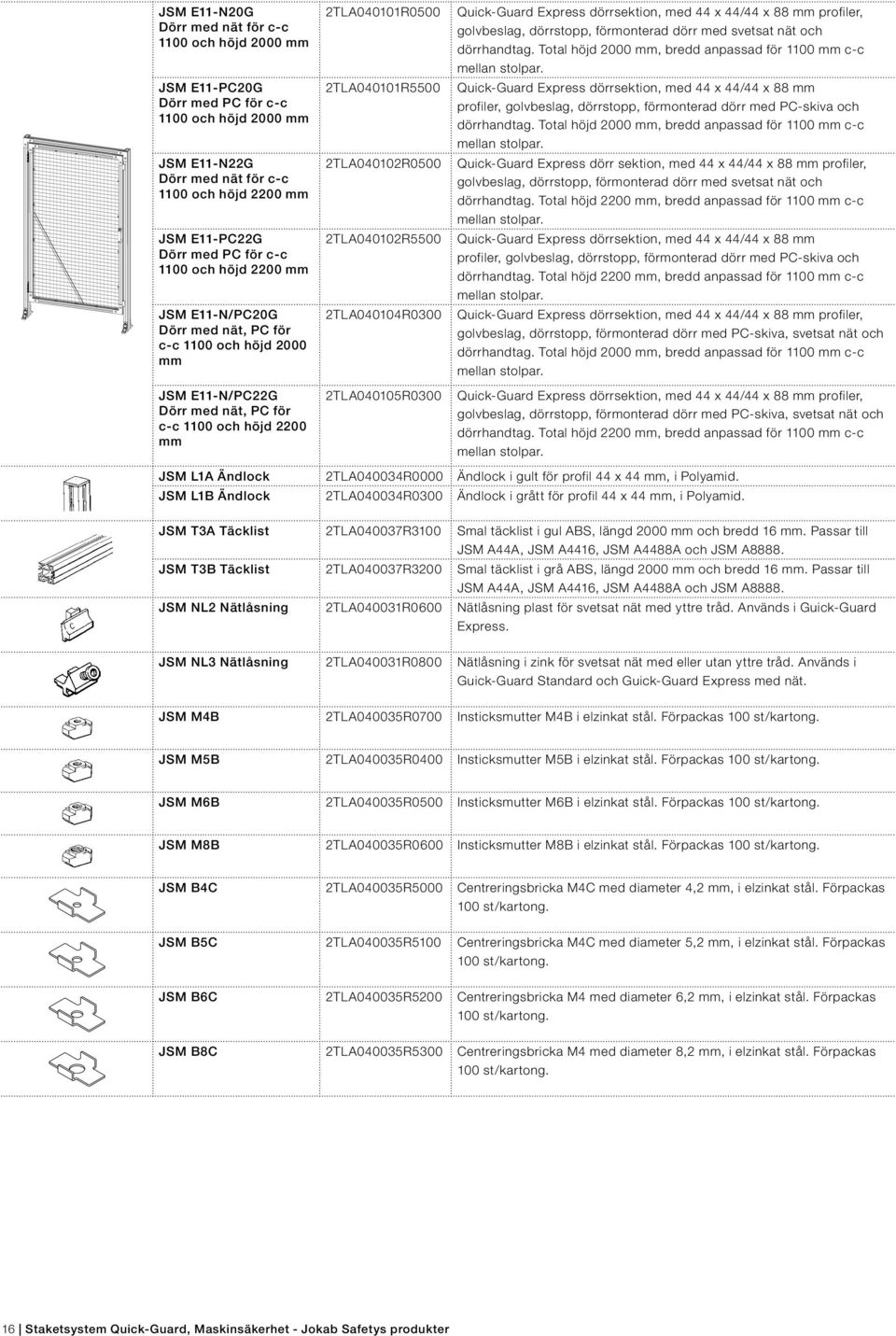

16 JSM E11-N20G Dörr med nät för c c 1100 och höjd 2000 mm JSM E11-PC20G Dörr med PC för c c 1100 och höjd 2000 mm JSM E11-N22G Dörr med nät för c c 1100 och höjd 2200 mm JSM E11-PC22G Dörr med PC för c c 1100 och höjd 2200 mm JSM E11-N/PC20G Dörr med nät, PC för c c 1100 och höjd 2000 mm JSM E11-N/PC22G Dörr med nät, PC för c c 1100 och höjd 2200 mm 2TLA040101R0500 2TLA040101R5500 2TLA040102R0500 2TLA040102R5500 2TLA040104R0300 2TLA040105R0300 Quick-Guard Express dörrsektion, med 44 x 44/44 x 88 mm profiler, golvbeslag, dörrstopp, förmonterad dörr med svetsat nät och dörrhandtag. Total höjd 2000 mm, bredd anpassad för 1100 mm c c mellan stolpar. Quick-Guard Express dörrsektion, med 44 x 44/44 x 88 mm profiler, golvbeslag, dörrstopp, förmonterad dörr med PC-skiva och dörrhandtag. Total höjd 2000 mm, bredd anpassad för 1100 mm c c mellan stolpar. Quick-Guard Express dörr sektion, med 44 x 44/44 x 88 mm profiler, golvbeslag, dörrstopp, förmonterad dörr med svetsat nät och dörrhandtag. Total höjd 2200 mm, bredd anpassad för 1100 mm c c mellan stolpar. Quick-Guard Express dörrsektion, med 44 x 44/44 x 88 mm profiler, golvbeslag, dörrstopp, förmonterad dörr med PC-skiva och dörrhandtag. Total höjd 2200 mm, bredd anpassad för 1100 mm c c mellan stolpar. Quick-Guard Express dörrsektion, med 44 x 44/44 x 88 mm profiler, golvbeslag, dörrstopp, förmonterad dörr med PC-skiva, svetsat nät och dörrhandtag. Total höjd 2000 mm, bredd anpassad för 1100 mm c c mellan stolpar. Quick-Guard Express dörrsektion, med 44 x 44/44 x 88 mm profiler, golvbeslag, dörrstopp, förmonterad dörr med PC-skiva, svetsat nät och dörrhandtag. Total höjd 2200 mm, bredd anpassad för 1100 mm c c mellan stolpar. JSM L1A Ändlock 2TLA040034R0000 Ändlock i gult för profil 44 x 44 mm, i Polyamid. JSM L1B Ändlock 2TLA040034R0300 Ändlock i grått för profil 44 x 44 mm, i Polyamid. JSM T3A Täcklist 2TLA040037R3100 Smal täcklist i gul ABS, längd 2000 mm och bredd 16 mm. Passar till JSM A44A, JSM A4416, JSM A4488A och JSM A8888. JSM T3B Täcklist 2TLA040037R3200 Smal täcklist i grå ABS, längd 2000 mm och bredd 16 mm. Passar till JSM A44A, JSM A4416, JSM A4488A och JSM A8888. JSM NL2 Nätlåsning 2TLA040031R0600 Nätlåsning plast för svetsat nät med yttre tråd. Används i Guick Guard Express. JSM NL3 Nätlåsning 2TLA040031R0800 Nätlåsning i zink för svetsat nät med eller utan yttre tråd. Används i Guick-Guard Standard och Guick Guard Express med nät. JSM M4B 2TLA040035R0700 Insticksmutter M4B i elzinkat stål. Förpackas 100 st/kartong. JSM M5B 2TLA040035R0400 Insticksmutter M5B i elzinkat stål. Förpackas 100 st/kartong. JSM M6B 2TLA040035R0500 Insticksmutter M6B i elzinkat stål. Förpackas 100 st/kartong. JSM M8B 2TLA040035R0600 Insticksmutter M8B i elzinkat stål. Förpackas 100 st/kartong. JSM B4C 2TLA040035R5000 Centreringsbricka M4C med diameter 4,2 mm, i elzinkat stål. Förpackas 100 st/kartong. JSM B5C 2TLA040035R5100 Centreringsbricka M4C med diameter 5,2 mm, i elzinkat stål. Förpackas 100 st/kartong. JSM B6C 2TLA040035R5200 Centreringsbricka M4 med diameter 6,2 mm, i elzinkat stål. Förpackas 100 st/kartong. JSM B8C 2TLA040035R5300 Centreringsbricka M4 med diameter 8,2 mm, i elzinkat stål. Förpackas 100 st/kartong. 16 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

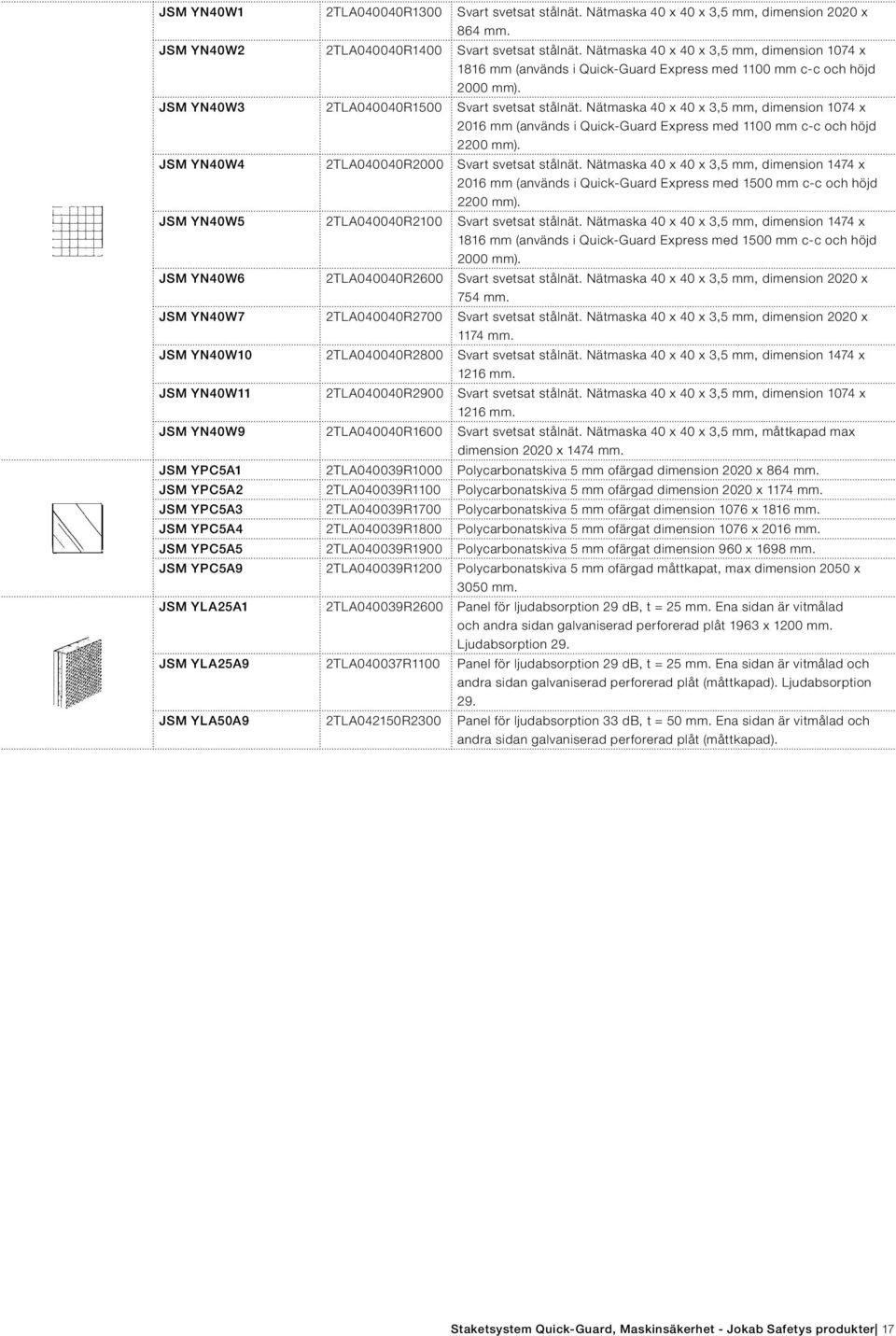

17 JSM YN40W1 2TLA040040R1300 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 2020 x 864 mm. JSM YN40W2 2TLA040040R1400 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 1074 x 1816 mm (används i Quick Guard Express med 1100 mm c c och höjd 2000 mm). JSM YN40W3 2TLA040040R1500 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 1074 x 2016 mm (används i Quick Guard Express med 1100 mm c c och höjd 2200 mm). JSM YN40W4 2TLA040040R2000 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 1474 x 2016 mm (används i Quick Guard Express med 1500 mm c c och höjd 2200 mm). JSM YN40W5 2TLA040040R2100 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 1474 x 1816 mm (används i Quick Guard Express med 1500 mm c c och höjd 2000 mm). JSM YN40W6 2TLA040040R2600 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 2020 x 754 mm. JSM YN40W7 2TLA040040R2700 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 2020 x 1174 mm. JSM YN40W10 2TLA040040R2800 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 1474 x 1216 mm. JSM YN40W11 2TLA040040R2900 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, dimension 1074 x 1216 mm. JSM YN40W9 2TLA040040R1600 Svart svetsat stålnät. Nätmaska 40 x 40 x 3,5 mm, måttkapad max dimension 2020 x 1474 mm. JSM YPC5A1 2TLA040039R1000 Polycarbonatskiva 5 mm ofärgad dimension 2020 x 864 mm. JSM YPC5A2 2TLA040039R1100 Polycarbonatskiva 5 mm ofärgad dimension 2020 x 1174 mm. JSM YPC5A3 2TLA040039R1700 Polycarbonatskiva 5 mm ofärgat dimension 1076 x 1816 mm. JSM YPC5A4 2TLA040039R1800 Polycarbonatskiva 5 mm ofärgat dimension 1076 x 2016 mm. JSM YPC5A5 2TLA040039R1900 Polycarbonatskiva 5 mm ofärgat dimension 960 x 1698 mm. JSM YPC5A9 2TLA040039R1200 Polycarbonatskiva 5 mm ofärgad måttkapat, max dimension 2050 x 3050 mm. JSM YLA25A1 2TLA040039R2600 Panel för ljudabsorption 29 db, t = 25 mm. Ena sidan är vitmålad och andra sidan galvaniserad perforerad plåt 1963 x 1200 mm. Ljudabsorption 29. JSM YLA25A9 2TLA040037R1100 Panel för ljudabsorption 29 db, t = 25 mm. Ena sidan är vitmålad och andra sidan galvaniserad perforerad plåt (måttkapad). Ljudabsorption 29. JSM YLA50A9 2TLA042150R2300 Panel för ljudabsorption 33 db, t = 50 mm. Ena sidan är vitmålad och andra sidan galvaniserad perforerad plåt (måttkapad). Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 17

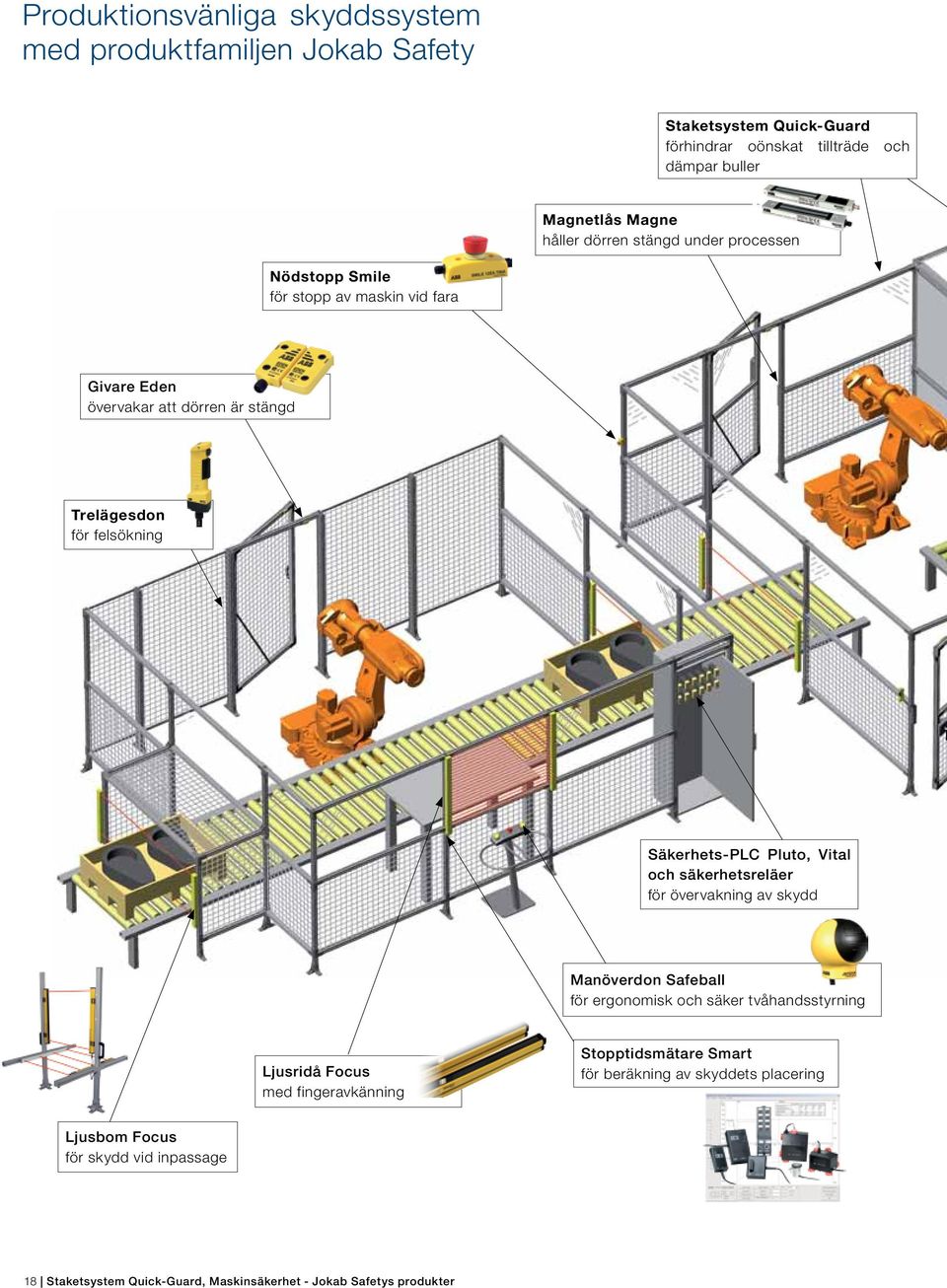

18 Produktionsvänliga skyddssystem med produktfamiljen Jokab Safety Staketsystem Quick-Guard förhindrar oönskat tillträde och dämpar buller Magnetlås Magne håller dörren stängd under processen Nödstopp Smile för stopp av maskin vid fara Givare Eden övervakar att dörren är stängd Trelägesdon för felsökning Säkerhets-PLC Pluto, Vital och säkerhetsreläer för övervakning av skydd Manöverdon Safeball för ergonomisk och säker tvåhandsstyrning Ljusridå Focus med fingeravkänning Stopptidsmätare Smart för beräkning av skyddets placering Ljusbom Focus för skydd vid inpassage 18 Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter

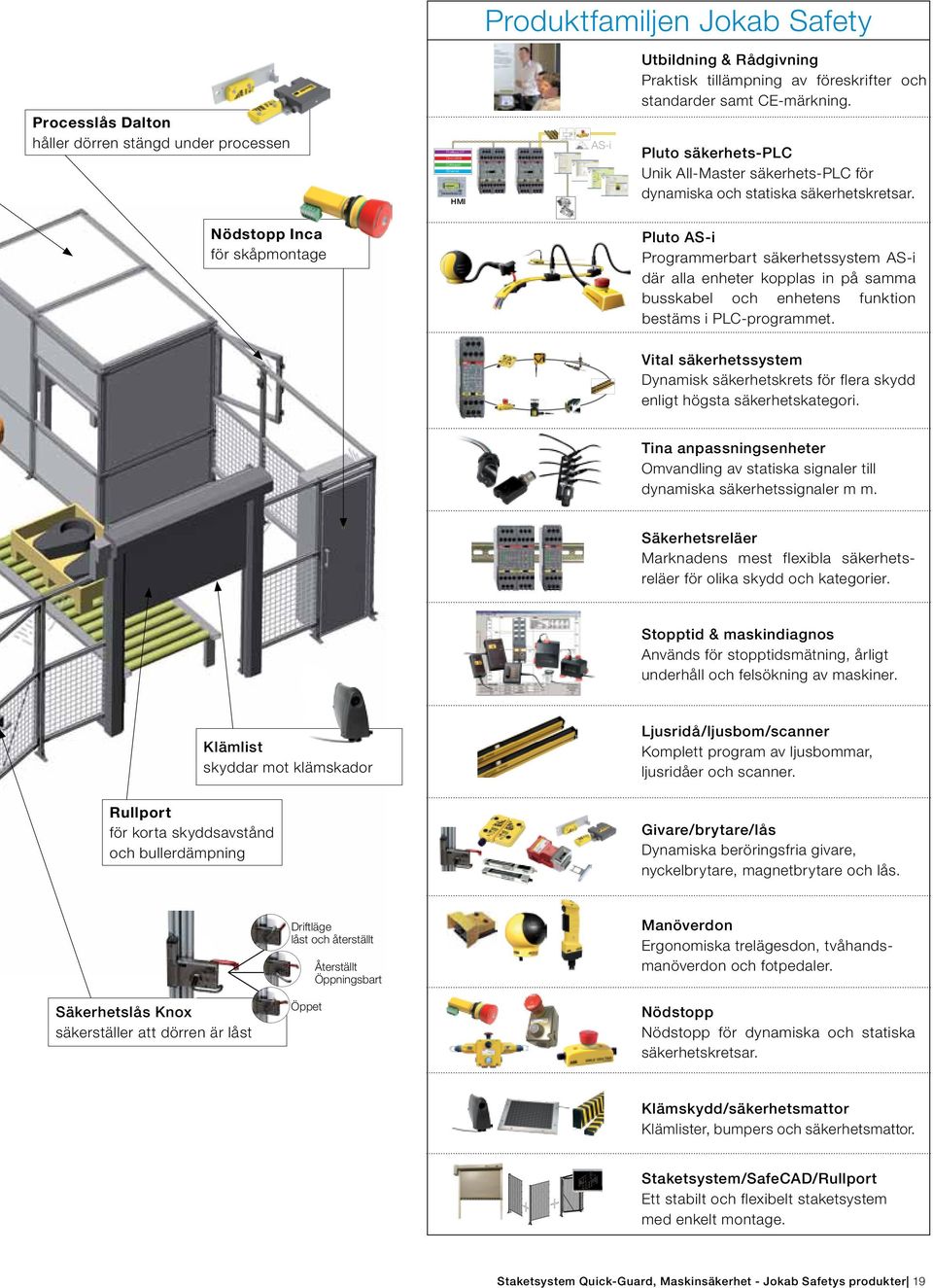

19 Produktfamiljen Jokab Safety Utbildning & Rådgivning Praktisk tillämpning av föreskrifter och standarder samt CE-märkning. Processlås Dalton håller dörren stängd under processen Profibus DP DeviceNet CANopen Ethernet HMI AS-i Pluto säkerhets-plc Unik All-Master säkerhets-plc för dynamiska och statiska säkerhetskretsar. Nödstopp Inca för skåpmontage Pluto AS-i Programmerbart säkerhetssystem AS-i där alla enheter kopplas in på samma busskabel och enhetens funktion bestäms i PLC-programmet. Vital säkerhetssystem Dynamisk säkerhetskrets för flera skydd enligt högsta säkerhetskategori. Tina anpassningsenheter Omvandling av statiska signaler till dynamiska säkerhetssignaler m m. Säkerhetsreläer Marknadens mest flexibla säkerhetsreläer för olika skydd och kategorier. Stopptid & maskindiagnos Används för stopptidsmätning, årligt underhåll och felsökning av maskiner. Klämlist skyddar mot klämskador Ljusridå/ljusbom/scanner Komplett program av ljusbommar, ljusridåer och scanner. Rullport för korta skyddsavstånd och bullerdämpning Givare/brytare/lås Dynamiska beröringsfria givare, nyckelbrytare, magnetbrytare och lås. Driftläge låst och återställt Återställt Öppningsbart Manöverdon Ergonomiska trelägesdon, tvåhandsmanöverdon och fotpedaler. Säkerhetslås Knox säkerställer att dörren är låst Öppet Nödstopp Nödstopp för dynamiska och statiska säkerhetskretsar. Klämskydd/säkerhetsmattor Klämlister, bumpers och säkerhets mattor. Staketsystem/SafeCAD/Rullport Ett stabilt och flexibelt staketsystem med enkelt montage. Staketsystem Quick-Guard, Maskinsäkerhet - Jokab Safetys produkter 19

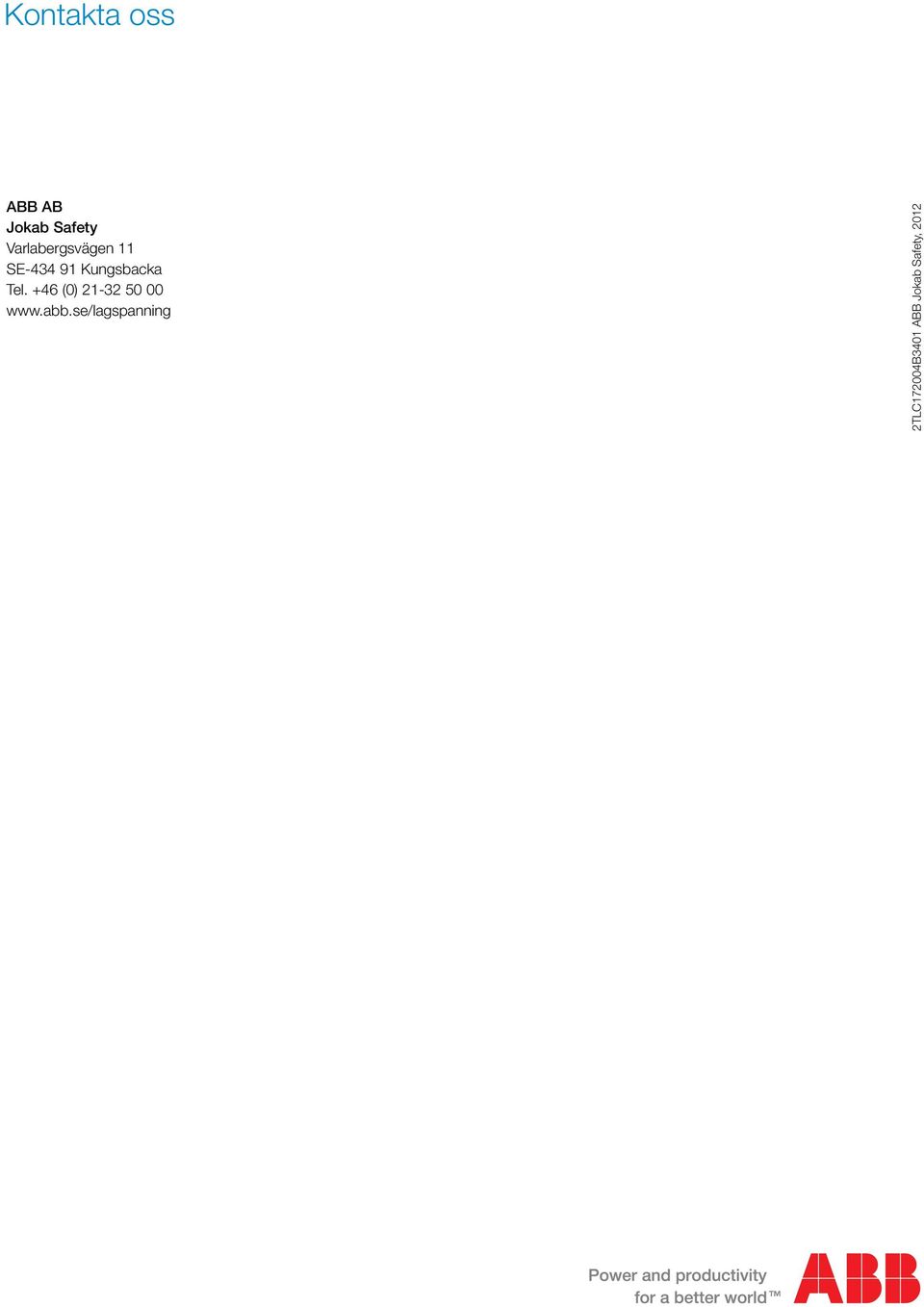

20 Kontakta oss ABB AB Jokab Safety Varlabergsvägen 11 SE Kungsbacka Tel. +46 (0) TLC172004B3401 ABB Jokab Safety, 2012
