2 Baxi hjälper dig göra ett smartare val BAXI AB, före detta HS Perifal AB, kontor, lager och utställning i Falköping. I snart tre decennier har våra pannor värmt svenska hem. En ständig dialog med kunderna har förbättrat produkterna och gett oss nya idéer till bättre och miljövänligare värmesystem. Våra kunders förväntningar och krav är fortfarande en viktig faktor för att vi ska nå vårt mål att leverera trygg, ekonomisk och miljövänlig värme. För oss på Baxi går miljö och service hand i hand. Våra produkter testas efter högt ställda miljökrav. Under åren har vi förbättrat och effektiviserat vilket gjort oss till det vi är idag - specialister på uppvärmning med biobränsle och sol. Att välja rätt är inte alltid lätt. Om du är osäker kan våra engagerade och erfarna medarbetare hjälpa dig att välja ett system som passar dina behov, är bäst för miljön och ger största möjliga långsiktiga ekonomi. Att välja ett värmesystem från Baxi är ett smart val som värnar miljön för framtida generationer. Ett arv du med glädje kan lämna till barn och barnbarn. Varmt välkommen till oss på Baxi! Gunnar Grann, VD Baxi 2

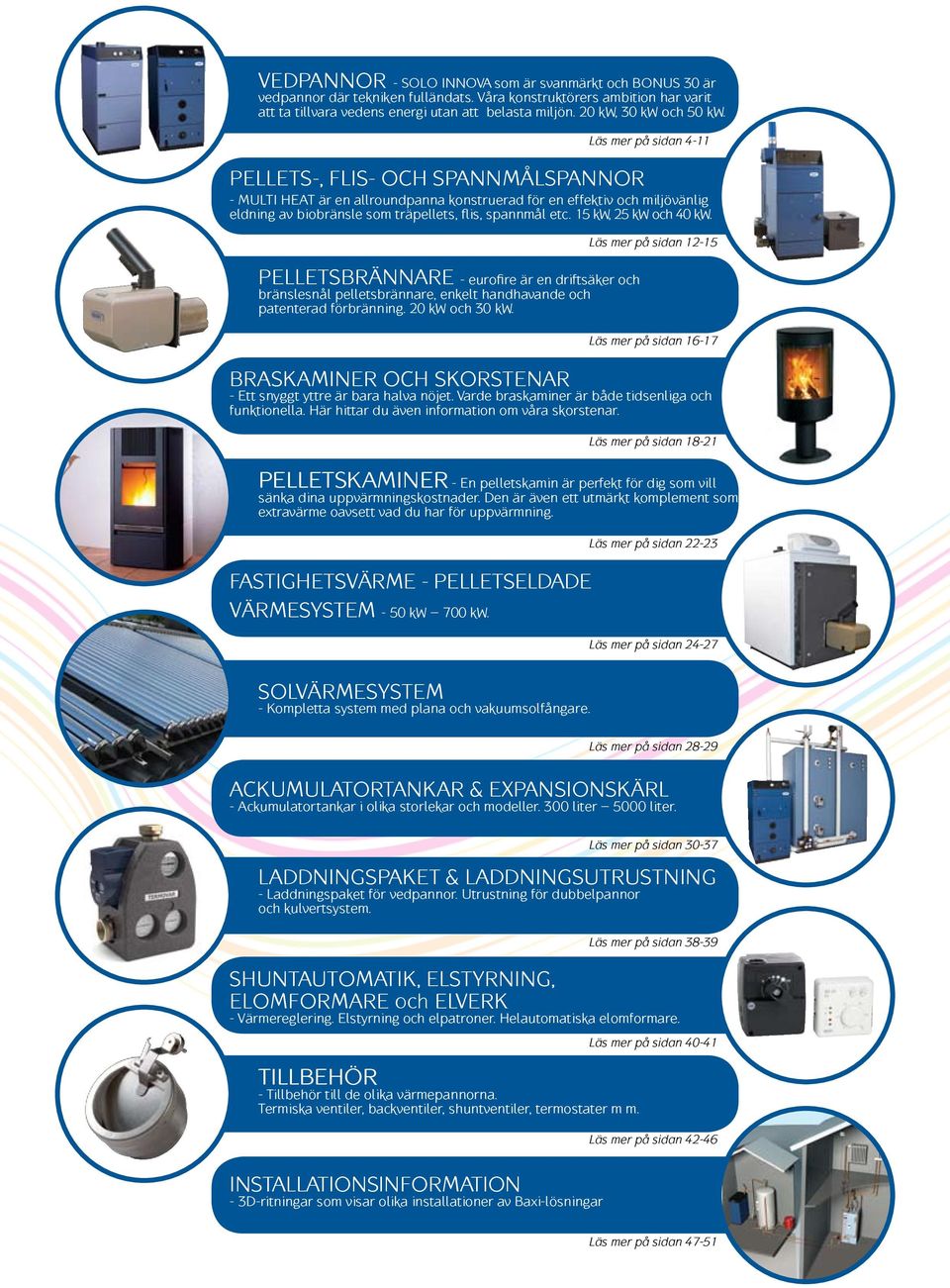

3 VEDPANNOR - SOLO INNOVA som är svanmärkt och BONUS 30 är vedpannor där tekniken fulländats. Våra konstruktörers ambition har varit att ta tillvara vedens energi utan att belasta miljön. 20 kw, 30 kw och 50 kw. Läs mer på sidan 4-11 PELLETS-, FLIS- OCH SPANNMÅLSPANNOR - MULTI HEAT är en allroundpanna konstruerad för en effektiv och miljövänlig eldning av biobränsle som träpellets, flis, spannmål etc. 15 kw, 25 kw och 40 kw. Läs mer på sidan Viva! Viva! PELLETSBRÄNNARE - eurofire är en driftsäker och bränslesnål pelletsbrännare, enkelt handhavande och patenterad förbränning. 20 kw och 30 kw. Läs mer på sidan BRASKAMINER OCH SKORSTENAR - Ett snyggt yttre är bara halva nöjet. Varde braskaminer är både tidsenliga och funktionella. Här hittar du även information om våra skorstenar. Läs mer på sidan PELLETSKAMINER - En pelletskamin är perfekt för dig som vill sänka dina uppvärmningskostnader. Den är även ett utmärkt komplement som extravärme oavsett vad du har för uppvärmning. FASTIGHETSVÄRME - PELLETSELDADE VÄRMESYSTEM - 50 kw 700 kw. Läs mer på sidan Läs mer på sidan SOLVÄRMESYSTEM - Kompletta system med plana och vakuumsolfångare. Läs mer på sidan ACKUMULATORTANKAR & EXPANSIONSKÄRL - Ackumulatortankar i olika storlekar och modeller. 300 liter 5000 liter. Läs mer på sidan LADDNINGSPAKET & LADDNINGSUTRUSTNING - Laddningspaket för vedpannor. Utrustning för dubbelpannor och kulvertsystem. SHUNTAUTOMATIK, ELSTYRNING, ELOMFORMARE och ELVERK - Värmereglering. Elstyrning och elpatroner. Helautomatiska elomformare. TILLBEHÖR - Tillbehör till de olika värmepannorna. Termiska ventiler, backventiler, shuntventiler, termostater m m. Läs mer på sidan Läs mer på sidan Läs mer på sidan INSTALLATIONSINFORMATION - 3D-ritningar som visar olika installationer av Baxi-lösningar Läs mer på sidan 47-51

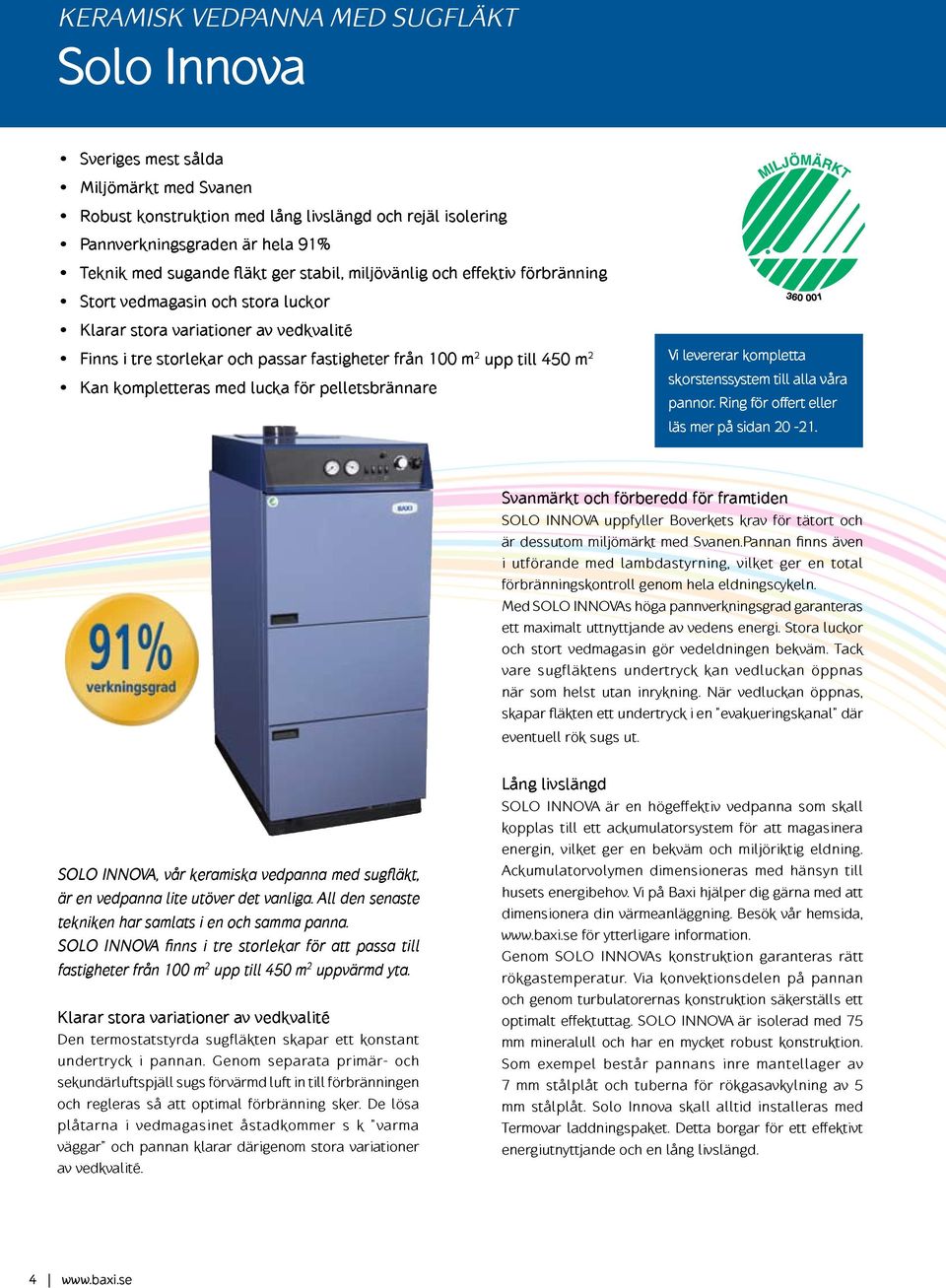

4 KERAMISK VEDPANNA MED SUGFLÄKT Solo Innova Sveriges mest sålda Miljömärkt med Svanen Robust konstruktion med lång livslängd och rejäl isolering Pannverkningsgraden är hela 91% Teknik med sugande fläkt ger stabil, miljövänlig och effektiv förbränning Stort vedmagasin och stora luckor Klarar stora variationer av vedkvalité Finns i tre storlekar och passar fastigheter från 100 m 2 upp till 450 m 2 Kan kompletteras med lucka för pelletsbrännare Vi levererar kompletta skorstenssystem till alla våra pannor. Ring för offert eller läs mer på sidan Svanmärkt och förberedd för framtiden SOLO INNOVA uppfyller Boverkets krav för tätort och är dessutom miljömärkt med Svanen.Pannan finns även i utförande med lambdastyrning, vilket ger en total förbränningskontroll genom hela eldningscykeln. Med SOLO INNOVAs höga pannverkningsgrad garanteras ett maximalt uttnyttjande av vedens energi. Stora luckor och stort vedmagasin gör vedeldningen bekväm. Tack vare sugfläktens undertryck kan vedluckan öppnas när som helst utan inrykning. När vedluckan öppnas, skapar fläkten ett undertryck i en evakueringskanal där eventuell rök sugs ut. SOLO INNOVA, vår keramiska vedpanna med sugfläkt, är en vedpanna lite utöver det vanliga. All den senaste tekniken har samlats i en och samma panna. SOLO INNOVA finns i tre storlekar för att passa till fastigheter från 100 m 2 upp till 450 m 2 uppvärmd yta. Klarar stora variationer av vedkvalité Den termostatstyrda sugfläkten skapar ett konstant undertryck i pannan. Genom separata primär- och sekundärluftspjäll sugs förvärmd luft in till förbränningen och regleras så att optimal förbränning sker. De lösa plåtarna i vedmagasinet åstadkommer s k varma väggar och pannan klarar därigenom stora variationer av vedkvalité. Lång livslängd SOLO INNOVA är en högeffektiv vedpanna som skall kopplas till ett ackumulatorsystem för att magasinera energin, vilket ger en bekväm och miljöriktig eldning. Ackumulatorvolymen dimensioneras med hänsyn till husets energibehov. Vi på Baxi hjälper dig gärna med att dimensionera din värmeanläggning. Besök vår hemsida, för ytterligare information. Genom SOLO INNOVAs konstruktion garanteras rätt rökgastemperatur. Via konvektionsdelen på pannan och genom turbulatorernas konstruktion säkerställs ett optimalt effektuttag. SOLO INNOVA är isolerad med 75 mm mineralull och har en mycket robust konstruktion. Som exempel består pannans inre mantellager av 7 mm stålplåt och tuberna för rökgasavkylning av 5 mm stålplåt. Solo Innova skall alltid installeras med Termovar laddningspaket. Detta borgar för ett effektivt energiutnyttjande och en lång livslängd. 4

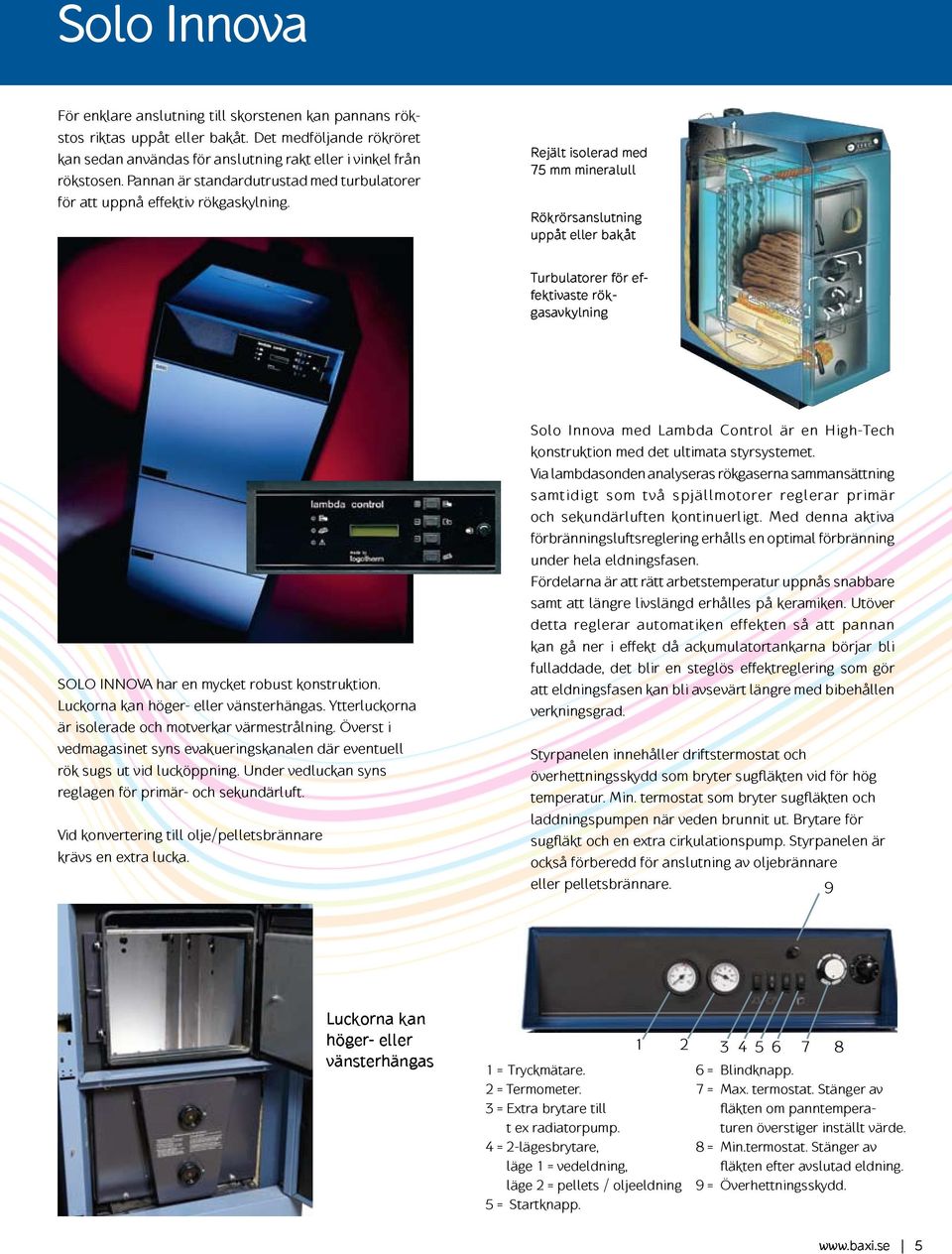

5 Solo Innova För enklare anslutning till skorstenen kan pannans rökstos riktas uppåt eller bakåt. Det medföljande rökröret kan sedan användas för anslutning rakt eller i vinkel från rökstosen. Pannan är standardutrustad med turbulatorer för att uppnå effektiv rökgaskylning. Rejält isolerad med 75 mm mineralull Rökrörsanslutning uppåt eller bakåt Turbulatorer för effektivaste rökgasavkylning SOLO INNOVA har en mycket robust konstruktion. Luckorna kan höger- eller vänsterhängas. Ytterluckorna är isolerade och motverkar värmestrålning. Överst i vedmagasinet syns evakueringskanalen där eventuell rök sugs ut vid lucköppning. Under vedluckan syns reglagen för primär- och sekundärluft. Vid konvertering till olje/pelletsbrännare krävs en extra lucka. Solo Innova med Lambda Control är en High-Tech konstruktion med det ultimata styrsystemet. Via lambdasonden analyseras rökgaserna sammansättning samtidigt som två spjällmotorer reglerar primär och sekundärluften kontinuerligt. Med denna aktiva förbränningsluftsreglering erhålls en optimal förbränning under hela eldningsfasen. Fördelarna är att rätt arbetstemperatur uppnås snabbare samt att längre livslängd erhålles på keramiken. Utöver detta reglerar automatiken effekten så att pannan kan gå ner i effekt då ackumulatortankarna börjar bli fulladdade, det blir en steglös effektreglering som gör att eldningsfasen kan bli avsevärt längre med bibehållen verkningsgrad. Styrpanelen innehåller driftstermostat och överhettningsskydd som bryter sugfläkten vid för hög temperatur. Min. termostat som bryter sugfläkten och laddningspumpen när veden brunnit ut. Brytare för sugfläkt och en extra cirkulationspump. Styrpanelen är också förberedd för anslutning av oljebrännare eller pelletsbrännare. 9 Luckorna kan höger- eller vänsterhängas = Tryckmätare. 2 = Termometer. 3 = Extra brytare till t ex radiatorpump. 4 = 2-lägesbrytare, läge 1 = vedeldning, läge 2 = pellets / oljeeldning 5 = Startknapp = Blindknapp. 7 = Max. termostat. Stänger av fläkten om panntemperaturen överstiger inställt värde. 8 = Min.termostat. Stänger av fläkten efter avslutad eldning. 9 = Överhettningsskydd. 5

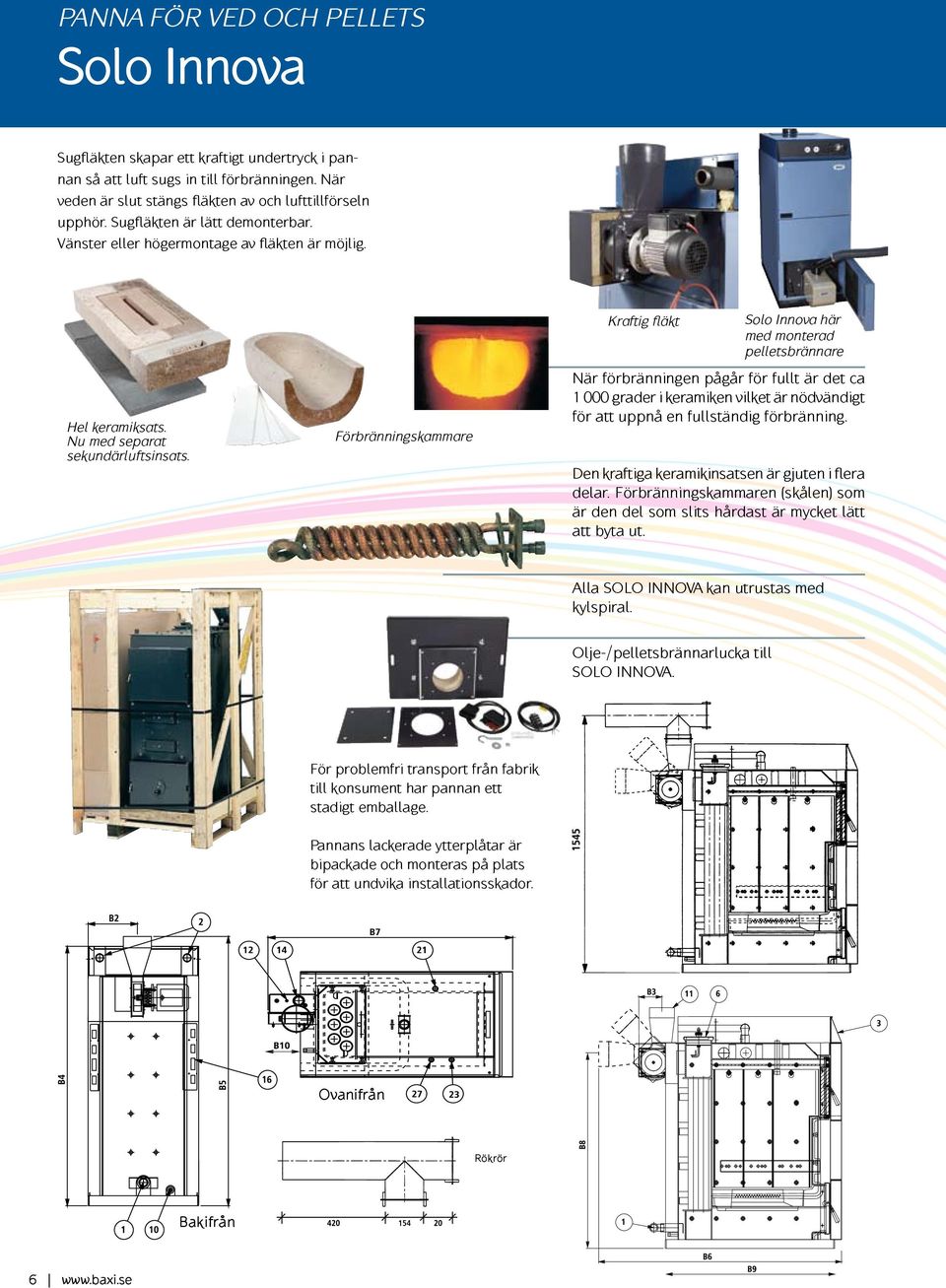

6 PANNA FÖR VED OCH PELLETS Solo Innova Sugfläkten skapar ett kraftigt undertryck i pannan så att luft sugs in till förbränningen. När veden är slut stängs fläkten av och lufttillförseln upphör. Sugfläkten är lätt demonterbar. Vänster eller högermontage av fläkten är möjlig. Hel keramiksats. Nu med separat sekundärluftsinsats. Förbränningskammare Kraftig fläkt Solo Innova här med monterad pelletsbrännare När förbränningen pågår för fullt är det ca grader i keramiken vilket är nödvändigt för att uppnå en fullständig förbränning. Den kraftiga keramikinsatsen är gjuten i flera delar. Förbränningskammaren (skålen) som är den del som slits hårdast är mycket lätt att byta ut. Alla SOLO INNOVA kan utrustas med kylspiral. Olje-/pelletsbrännarlucka till SOLO INNOVA. För problemfri transport från fabrik till konsument har pannan ett stadigt emballage. Pannans lackerade ytterplåtar är bipackade och monteras på plats för att undvika installationsskador. Ovanifrån Rökrör Bakifrån

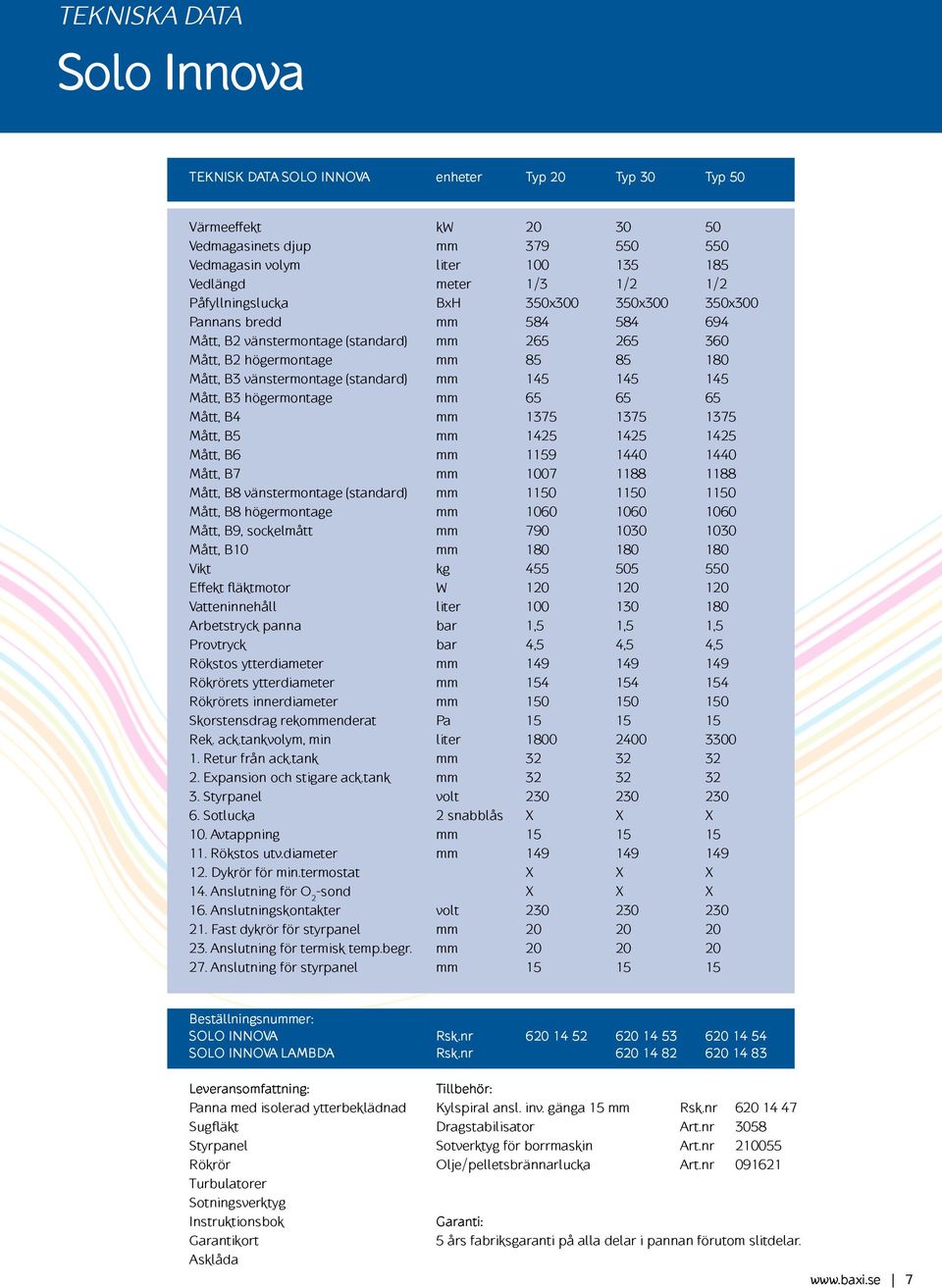

7 TEKNISKA DATA Solo Innova TEKNISK DATA SOLO INNOVA enheter Typ 20 Typ 30 Typ 50 Värmeeffekt kw Vedmagasinets djup mm Vedmagasin volym liter Vedlängd meter 1/3 1/2 1/2 Påfyllningslucka BxH 350x x x300 Pannans bredd mm Mått, B2 vänstermontage (standard) mm Mått, B2 högermontage mm Mått, B3 vänstermontage (standard) mm Mått, B3 högermontage mm Mått, B4 mm Mått, B5 mm Mått, B6 mm Mått, B7 mm Mått, B8 vänstermontage (standard) mm Mått, B8 högermontage mm Mått, B9, sockelmått mm Mått, B10 mm Vikt kg Effekt fläktmotor W Vatteninnehåll liter Arbetstryck panna bar 1,5 1,5 1,5 Provtryck bar 4,5 4,5 4,5 Rökstos ytterdiameter mm Rökrörets ytterdiameter mm Rökrörets innerdiameter mm Skorstensdrag rekommenderat Pa Rek. ack.tankvolym, min liter Retur från ack.tank mm Expansion och stigare ack.tank mm Styrpanel volt Sotlucka 2 snabblås X X X 10. Avtappning mm Rökstos utv.diameter mm Dykrör för min.termostat X X X 14. Anslutning för O 2 -sond X X X 16. Anslutningskontakter volt Fast dykrör för styrpanel mm Anslutning för termisk temp.begr. mm Anslutning för styrpanel mm Beställningsnummer: SOLO INNOVA Rsk.nr SOLO INNOVA LAMBDA Rsk.nr Leveransomfattning: Tillbehör: Panna med isolerad ytterbeklädnad Kylspiral ansl. inv. gänga 15 mm Rsk.nr Sugfläkt Dragstabilisator Art.nr 3058 Styrpanel Sotverktyg för borrmaskin Art.nr Rökrör Olje/pelletsbrännarlucka Art.nr Turbulatorer Sotningsverktyg Instruktionsbok Garanti: Garantikort 5 års fabriksgaranti på alla delar i pannan förutom slitdelar. Asklåda 7

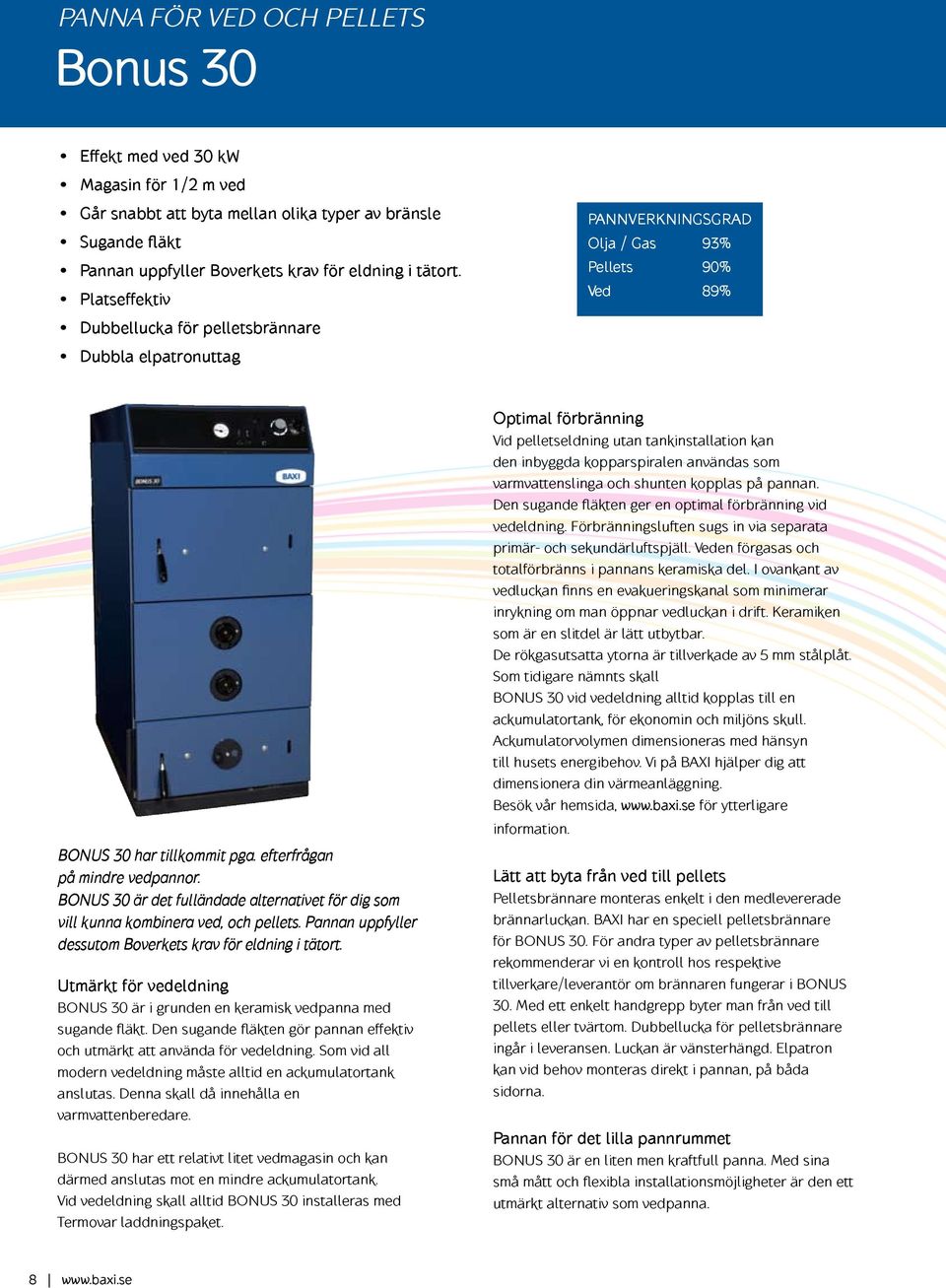

8 PANNA FÖR VED OCH PELLETS Bonus 30 Effekt med ved 30 kw Magasin för 1/2 m ved Går snabbt att byta mellan olika typer av bränsle Sugande fläkt Pannan uppfyller Boverkets krav för eldning i tätort. Platseffektiv Dubbellucka för pelletsbrännare Dubbla elpatronuttag PANNVERKNINGSGRAD Olja / Gas 93% Pellets 90% Ved 89% BONUS 30 har tillkommit pga. efter frågan på mindre vedpannor. BONUS 30 är det fulländade alternativet för dig som vill kunna kombinera ved, och pellets. Pannan uppfyller dessutom Boverkets krav för eldning i tätort. Utmärkt för vedeldning BONUS 30 är i grunden en keramisk vedpanna med sugande fläkt. Den sugande fläkten gör pannan effektiv och utmärkt att använda för vedeldning. Som vid all modern vedeldning måste alltid en ackumulatortank anslutas. Denna skall då innehålla en varmvattenberedare. BONUS 30 har ett relativt litet vedmagasin och kan därmed anslutas mot en mindre ackumulatortank. Vid vedeldning skall alltid BONUS 30 installeras med Termovar laddningspaket. Optimal förbränning Vid pelletseldning utan tankinstallation kan den inbyggda kopparspiralen användas som varmvattenslinga och shunten kopplas på pannan. Den sugande fläkten ger en optimal förbränning vid vedeldning. Förbränningsluften sugs in via separata primär- och sekundärluftspjäll. Veden förgasas och totalförbränns i pannans keramiska del. I ovankant av vedluckan finns en evakueringskanal som minimerar inrykning om man öppnar vedluckan i drift. Keramiken som är en slitdel är lätt utbytbar. De rökgasutsatta ytorna är tillverkade av 5 mm stålplåt. Som tidigare nämnts skall BONUS 30 vid vedeldning alltid kopplas till en ackumulatortank, för ekonomin och miljöns skull. Ackumulatorvolymen dimensioneras med hänsyn till husets energibehov. Vi på BAXI hjälper dig att dimensionera din värmeanläggning. Besök vår hemsida, för ytterligare information. Lätt att byta från ved till pellets Pelletsbrännare monteras enkelt i den medlevererade brännarluckan. BAXI har en speciell pelletsbrännare för BONUS 30. För andra typer av pelletsbrännare rekommenderar vi en kontroll hos respektive tillverkare/leverantör om brännaren fungerar i BONUS 30. Med ett enkelt handgrepp byter man från ved till pellets eller tvärtom. Dubbellucka för pelletsbrännare ingår i leveransen. Luckan är vänsterhängd. Elpatron kan vid behov monteras direkt i pannan, på båda sidorna. Pannan för det lilla pannrummet BONUS 30 är en liten men kraftfull panna. Med sina små mått och flexibla installationsmöjligheter är den ett utmärkt alternativ som vedpanna. 8

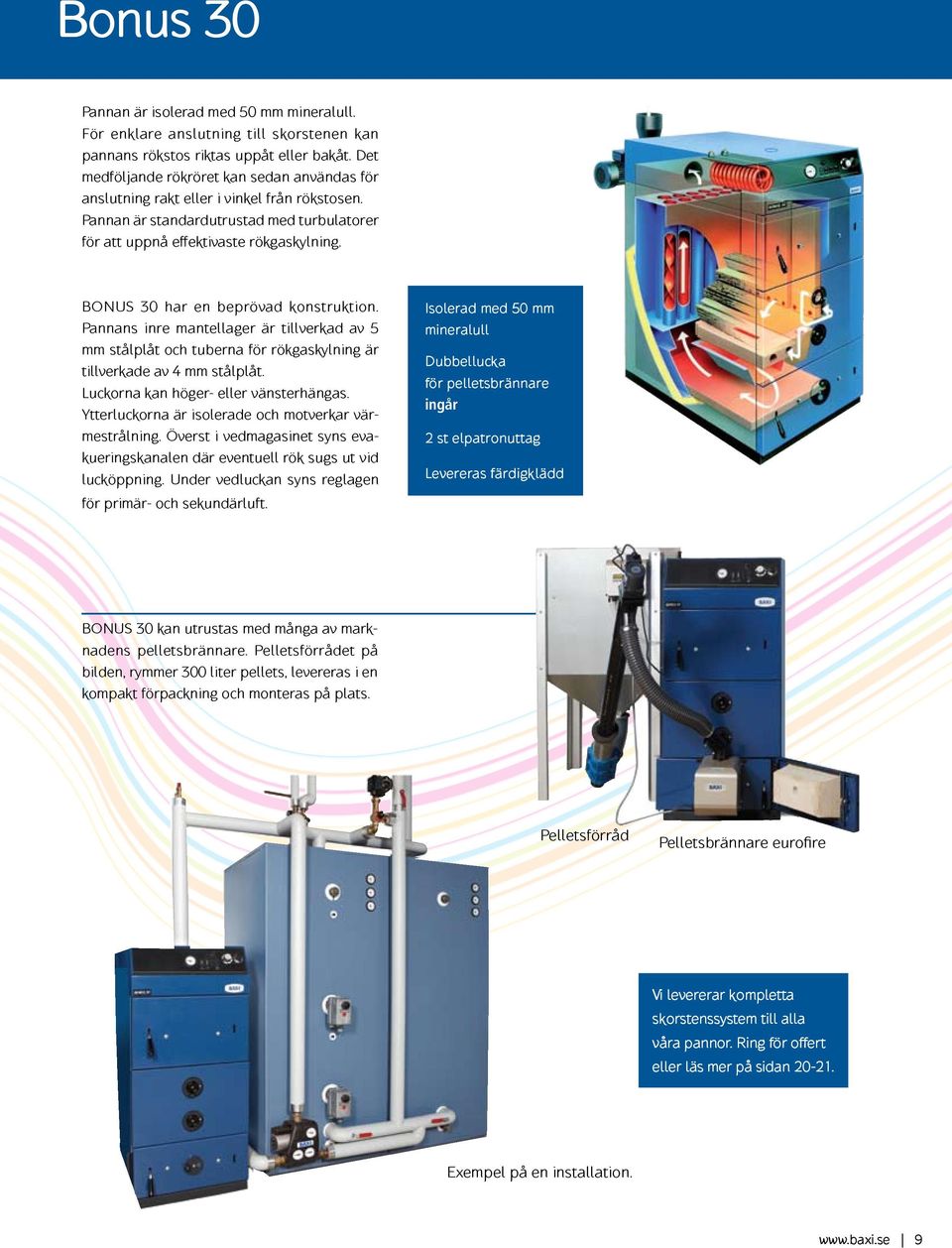

9 Bonus 30 Pannan är isolerad med 50 mm mineralull. För enklare anslutning till skorstenen kan pannans rökstos riktas uppåt eller bakåt. Det medföljande rökröret kan sedan användas för anslutning rakt eller i vinkel från rökstosen. Pannan är standardutrustad med turbulatorer för att uppnå effektivaste rökgaskylning. BONUS 30 har en beprövad konstruktion. Pannans inre mantellager är tillverkad av 5 mm stålplåt och tuberna för rökgaskylning är tillverkade av 4 mm stålplåt. Luckorna kan höger- eller vänsterhängas. Ytterluckorna är isolerade och motverkar värmestrålning. Överst i vedmagasinet syns evakueringskanalen där eventuell rök sugs ut vid lucköppning. Under vedluckan syns reglagen för primär- och sekundärluft. Isolerad med 50 mm mineralull Dubbellucka för pelletsbrännare ingår 2 st elpatronuttag Levereras färdigklädd BONUS 30 kan utrustas med många av marknadens pelletsbrännare. Pelletsförrådet på bilden, rymmer 300 liter pellets, levereras i en kompakt förpackning och monteras på plats. Pelletsförråd Pelletsbrännare eurofire Vi levererar kompletta skorstenssystem till alla våra pannor. Ring för offert eller läs mer på sidan Exempel på en installation. 9

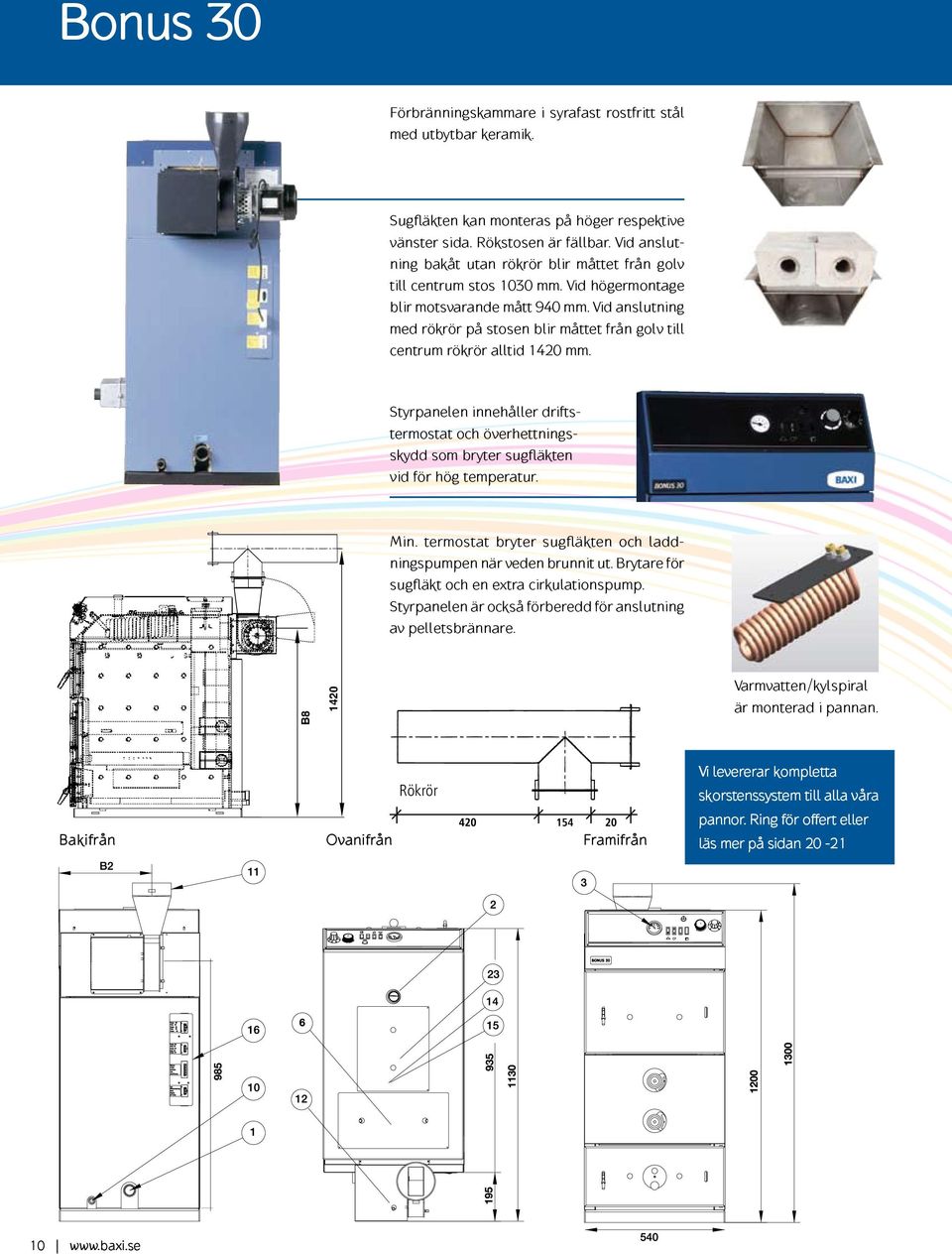

10 Bonus 30 Förbränningskammare i syrafast rostfritt stål med utbytbar keramik. Sugfläkten kan monteras på höger respektive vänster sida. Rökstosen är fällbar. Vid anslutning bakåt utan rökrör blir måttet från golv till centrum stos 1030 mm. Vid högermontage blir motsvarande mått 940 mm. Vid anslutning med rökrör på stosen blir måttet från golv till centrum rökrör alltid 1420 mm. Styrpanelen innehåller driftstermostat och överhettningsskydd som bryter sugfläkten vid för hög temperatur. Min. termostat bryter sugfläkten och laddningspumpen när veden brunnit ut. Brytare för sugfläkt och en extra cirkulationspump. Styrpanelen är också förberedd för anslutning av pelletsbrännare. B Varmvatten/kylspiral är monterad i pannan. Rökrör Vi levererar kompletta skorstenssystem till alla våra Bakifrån Ovanifrån 154 Framifrån pannor. Ring för offert eller läs mer på sidan

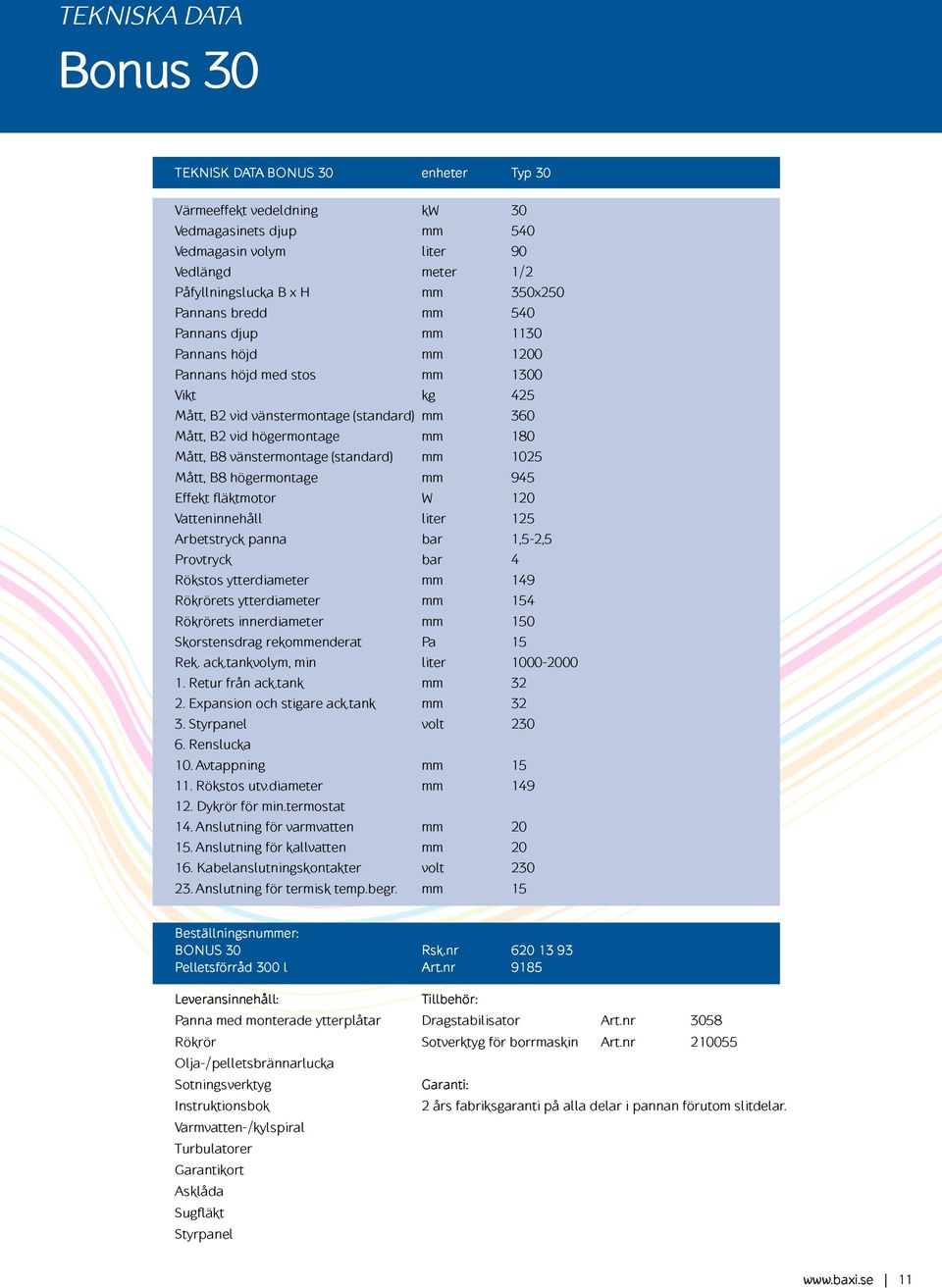

11 TEKNISKA DATA Bonus 30 TEKNISK DATA BONUS 30 enheter Typ 30 Värmeeffekt vedeldning kw 30 Vedmagasinets djup mm 540 Vedmagasin volym liter 90 Vedlängd meter 1/2 Påfyllningslucka B x H mm 350x250 Pannans bredd mm 540 Pannans djup mm 1130 Pannans höjd mm 1200 Pannans höjd med stos mm 1300 Vikt kg 425 Mått, B2 vid vänstermontage (standard) mm 360 Mått, B2 vid högermontage mm 180 Mått, B8 vänstermontage (standard) mm 1025 Mått, B8 högermontage mm 945 Effekt fläktmotor W 120 Vatteninnehåll liter 125 Arbetstryck panna bar 1,5-2,5 Provtryck bar 4 Rökstos ytterdiameter mm 149 Rökrörets ytterdiameter mm 154 Rökrörets innerdiameter mm 150 Skorstensdrag rekommenderat Pa 15 Rek. ack.tankvolym, min liter Retur från ack.tank mm Expansion och stigare ack.tank mm Styrpanel volt Renslucka 10. Avtappning mm Rökstos utv.diameter mm Dykrör för min.termostat 14. Anslutning för varmvatten mm Anslutning för kallvatten mm Kabelanslutningskontakter volt Anslutning för termisk temp.begr. mm 15 Beställningsnummer: BONUS 30 Rsk.nr Pelletsförråd 300 l Art.nr 9185 Leveransinnehåll: Tillbehör: Panna med monterade ytterplåtar Dragstabilisator Art.nr 3058 Rökrör Sotverktyg för borrmaskin Art.nr Olja-/pelletsbrännarlucka Sotningsverktyg Instruktionsbok Varmvatten-/kylspiral Turbulatorer Garantikort Asklåda Sugfläkt Styrpanel Garanti: 2 års fabriksgaranti på alla delar i pannan förutom slitdelar. 11

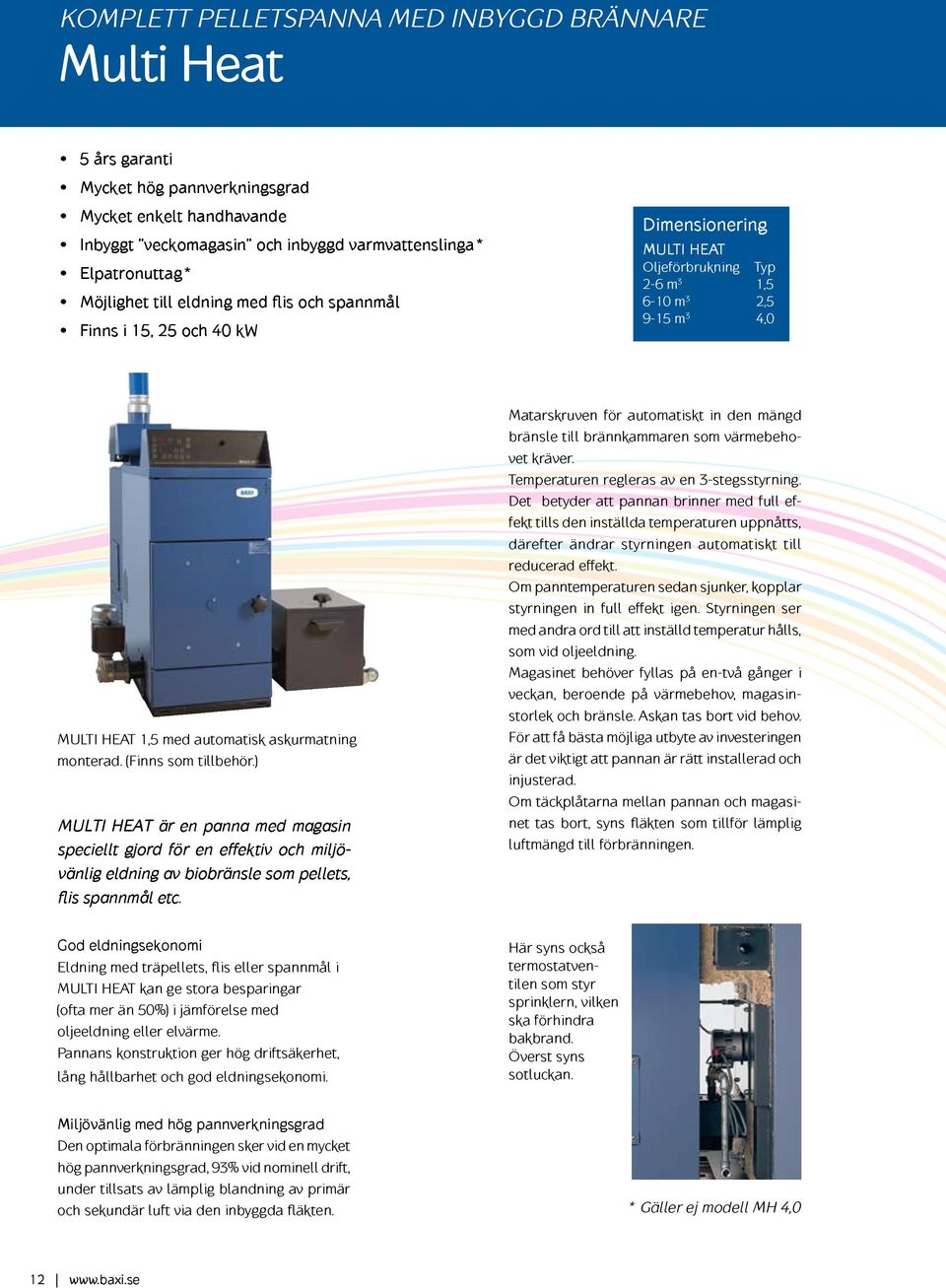

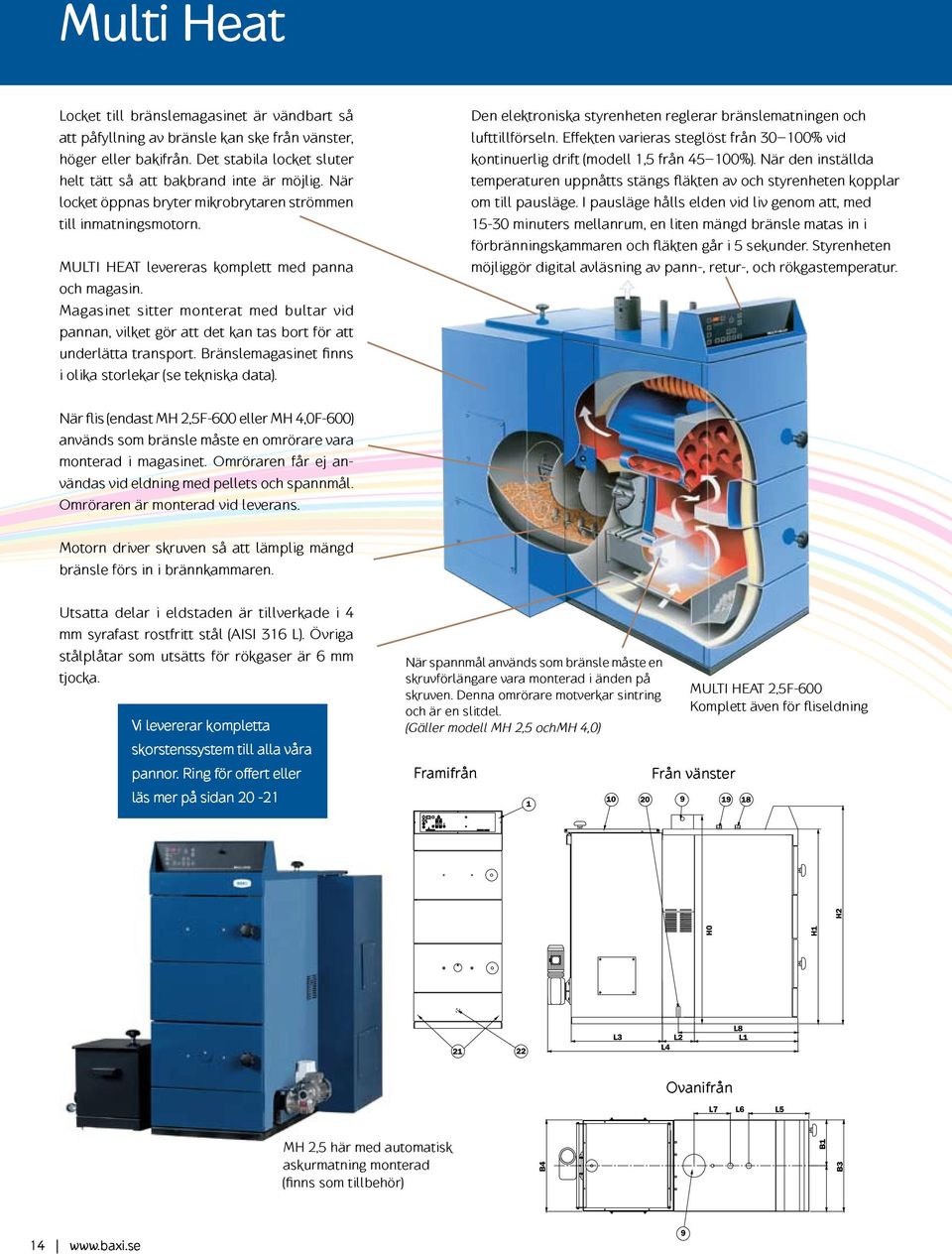

12 KOMPLETT PELLETSPANNA MED INBYGGD BRÄNNARE Multi Heat 5 års garanti Mycket hög pannverkningsgrad Mycket enkelt handhavande Inbyggt veckomagasin och inbyggd varmvattenslinga* Elpatronuttag* Möjlighet till eldning med flis och spannmål Finns i 15, 25 och 40 kw Dimensionering MULTI HEAT Oljeförbrukning Typ 2-6 m 3 1, m 3 2, m 3 4,0 MULTI HEAT 1,5 med automatisk askurmatning monterad. (Finns som tillbehör.) MULTI HEAT är en panna med magasin speciellt gjord för en effektiv och miljövänlig eldning av biobränsle som pellets, flis spannmål etc. Matarskruven för automatiskt in den mängd bränsle till brännkammaren som värmebehovet kräver. Temperaturen regleras av en 3-stegsstyrning. Det betyder att pannan brinner med full effekt tills den inställda temperaturen uppnåtts, därefter ändrar styrningen automatiskt till reducerad effekt. Om panntemperaturen sedan sjunker, kopplar styrningen in full effekt igen. Styrningen ser med andra ord till att inställd temperatur hålls, som vid oljeeldning. Magasinet behöver fyllas på en-två gånger i veckan, beroende på värmebehov, magasinstorlek och bränsle. Askan tas bort vid behov. För att få bästa möjliga utbyte av investeringen är det viktigt att pannan är rätt installerad och injusterad. Om täckplåtarna mellan pannan och magasinet tas bort, syns fläkten som tillför lämplig luftmängd till förbränningen. God eldningsekonomi Eldning med träpellets, flis eller spannmål i MULTI HEAT kan ge stora besparingar (ofta mer än 50%) i jämförelse med oljeeldning eller elvärme. Pannans konstruktion ger hög driftsäkerhet, lång hållbarhet och god eldningsekonomi. Här syns också termostatventilen som styr sprinklern, vilken ska förhindra bakbrand. Överst syns sotluckan. Miljövänlig med hög pannverkningsgrad Den optimala förbränningen sker vid en mycket hög pannverkningsgrad, 93% vid nominell drift, under tillsats av lämplig blandning av primär och sekundär luft via den inbyggda fläkten. * Gäller ej modell MH 4,0 12

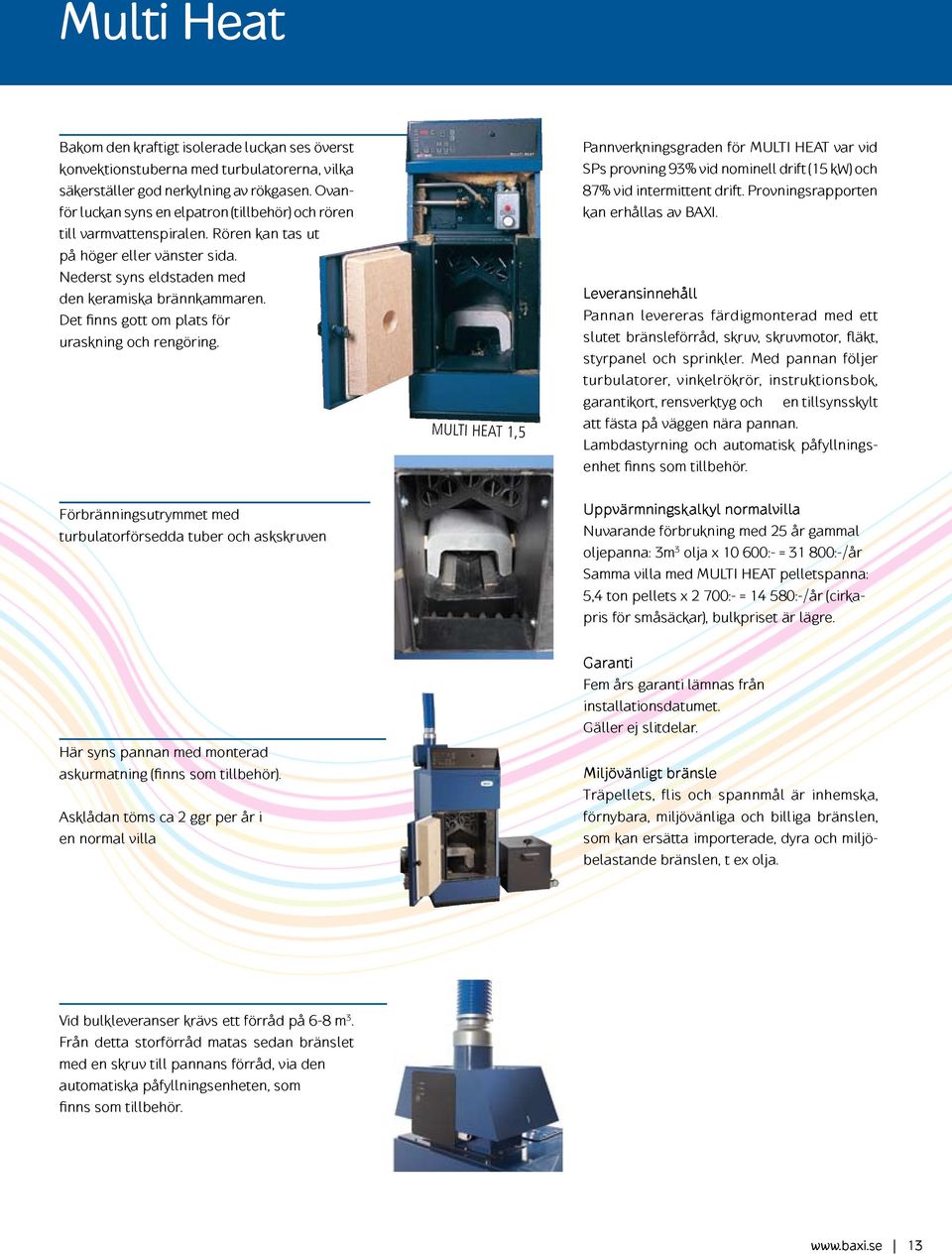

13 Multi Heat Bakom den kraftigt isolerade luckan ses överst konvektionstuberna med turbulatorerna, vilka säkerställer god nerkylning av rökgasen. Ovanför luckan syns en elpatron (tillbehör) och rören till varmvattenspiralen. Rören kan tas ut på höger eller vänster sida. Nederst syns eldstaden med den keramiska brännkammaren. Det finns gott om plats för uraskning och rengöring. Förbränningsutrymmet med turbulatorförsedda tuber och askskruven MULTI HEAT 1,5 Pannverkningsgraden för MULTI HEAT var vid SPs provning 93% vid nominell drift (15 kw) och 87% vid intermittent drift. Provningsrapporten kan erhållas av BAXI. Leveransinnehåll Pannan levereras färdigmonterad med ett slutet bränsleförråd, skruv, skruvmotor, fläkt, styrpanel och sprinkler. Med pannan följer turbulatorer, vinkelrökrör, instruktionsbok, garantikort, rensverktyg och en tillsynsskylt att fästa på väggen nära pannan. Lambdastyrning och automatisk påfyllningsenhet finns som tillbehör. Uppvärmningskalkyl normalvilla Nuvarande förbrukning med 25 år gammal oljepanna: 3m 3 olja x :- = :-/år Samma villa med MULTI HEAT pelletspanna: 5,4 ton pellets x 2 700:- = :-/år (cirkapris för småsäckar), bulkpriset är lägre. Här syns pannan med monterad askurmatning (finns som tillbehör). Asklådan töms ca 2 ggr per år i en normal villa Garanti Fem års garanti lämnas från installationsdatumet. Gäller ej slitdelar. Miljövänligt bränsle Träpellets, flis och spannmål är inhemska, förnybara, miljövänliga och billiga bränslen, som kan ersätta importerade, dyra och miljöbelastande bränslen, t ex olja. Vid bulkleveranser krävs ett förråd på 6-8 m 3. Från detta storförråd matas sedan bränslet med en skruv till pannans förråd, via den automatiska påfyllningsenheten, som finns som tillbehör. 13

14 Multi Heat Locket till bränslemagasinet är vändbart så att påfyllning av bränsle kan ske från vänster, höger eller bakifrån. Det stabila locket sluter helt tätt så att bakbrand inte är möjlig. När locket öppnas bryter mikrobrytaren strömmen till inmatningsmotorn. MULTI HEAT levereras komplett med panna och magasin. Magasinet sitter monterat med bultar vid pannan, vilket gör att det kan tas bort för att underlätta transport. Bränslemagasinet finns i olika storlekar (se tekniska data). Den elektroniska styrenheten reglerar bränslematningen och lufttillförseln. Effekten varieras steglöst från % vid kontinuerlig drift (modell 1,5 från %). När den inställda temperaturen uppnåtts stängs fläkten av och styrenheten kopplar om till pausläge. I pausläge hålls elden vid liv genom att, med minuters mellanrum, en liten mängd bränsle matas in i förbränningskammaren och fläkten går i 5 sekunder. Styrenheten möjliggör digital avläsning av pann-, retur-, och rökgastemperatur. När flis (endast MH 2,5F-600 eller MH 4,0F-600) används som bränsle måste en omrörare vara monterad i magasinet. Omröraren får ej användas vid eldning med pellets och spannmål. Omröraren är monterad vid leverans. Motorn driver skruven så att lämplig mängd bränsle förs in i brännkammaren. Utsatta delar i eldstaden är tillverkade i 4 mm syrafast rostfritt stål (AISI 316 L). Övriga stålplåtar som utsätts för rökgaser är 6 mm tjocka. Vi levererar kompletta skorstenssystem till alla våra pannor. Ring för offert eller läs mer på sidan När spannmål används som bränsle måste en skruvförlängare vara monterad i änden på skruven. Denna omrörare motverkar sintring och är en slitdel. (Gäller modell MH 2,5 ochmh 4,0) Framifrån MULTI HEAT 2,5F-600 Komplett även för fliseldning Från vänster Ovanifrån MH 2,5 här med automatisk askurmatning monterad (finns som tillbehör) 14

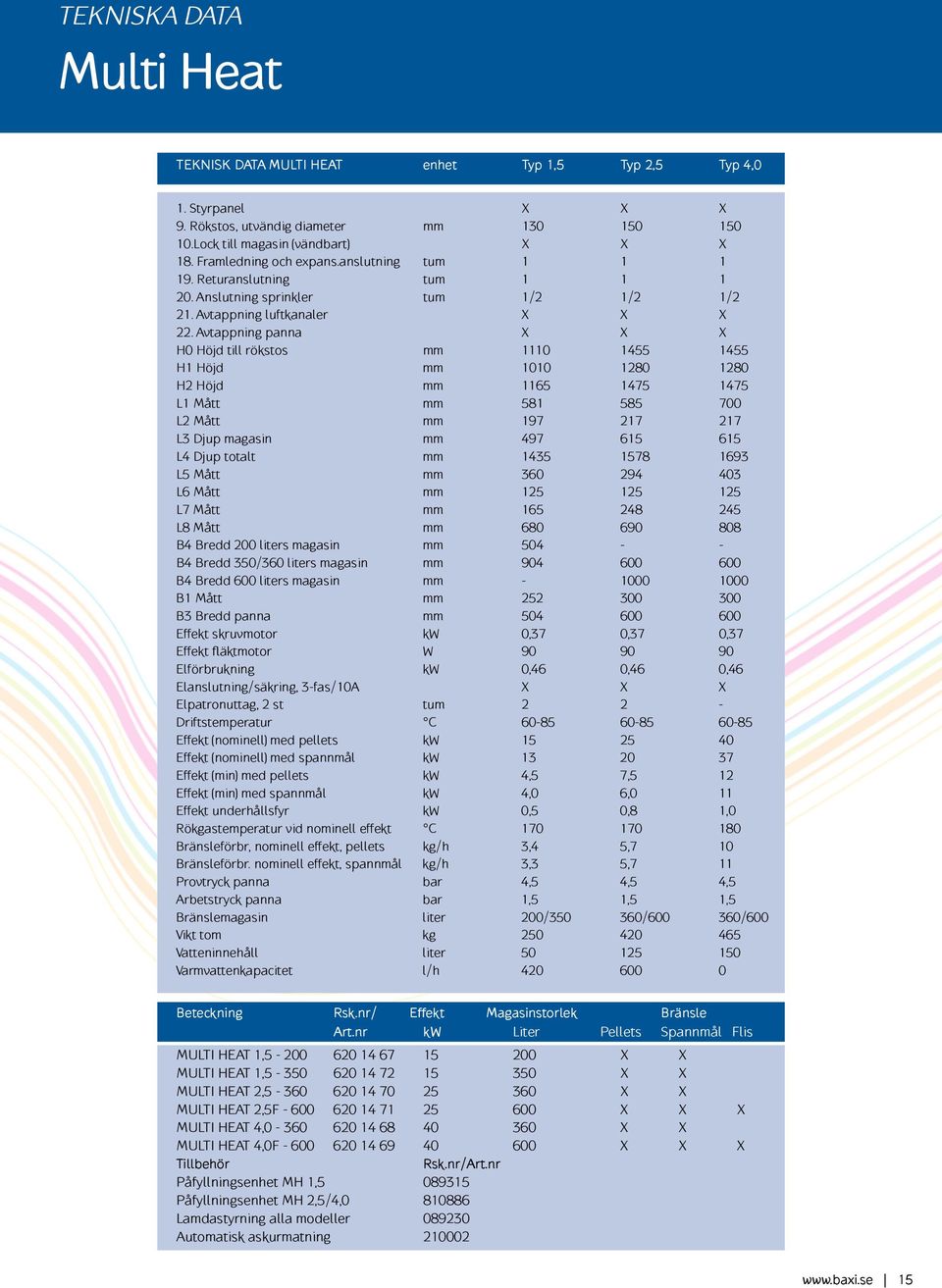

15 TEKNISKA DATA Multi Heat TEKNISK DATA MULTI HEAT enhet Typ 1,5 Typ 2,5 Typ 4,0 1. Styrpanel X X X 9. Rökstos, utvändig diameter mm Lock till magasin (vändbart) X X X 18. Framledning och expans.anslutning tum Returanslutning tum Anslutning sprinkler tum 1/2 1/2 1/2 21. Avtappning luftkanaler X X X 22. Avtappning panna X X X H0 Höjd till rökstos mm H1 Höjd mm H2 Höjd mm L1 Mått mm L2 Mått mm L3 Djup magasin mm L4 Djup totalt mm L5 Mått mm L6 Mått mm L7 Mått mm L8 Mått mm B4 Bredd 200 liters magasin mm B4 Bredd 350/360 liters magasin mm B4 Bredd 600 liters magasin mm B1 Mått mm B3 Bredd panna mm Effekt skruvmotor kw 0,37 0,37 0,37 Effekt fläktmotor W Elförbrukning kw 0,46 0,46 0,46 Elanslutning/säkring, 3-fas/10A X X X Elpatronuttag, 2 st tum Driftstemperatur C Effekt (nominell) med pellets kw Effekt (nominell) med spannmål kw Effekt (min) med pellets kw 4,5 7,5 12 Effekt (min) med spannmål kw 4,0 6,0 11 Effekt underhållsfyr kw 0,5 0,8 1,0 Rökgastemperatur vid nominell effekt C Bränsleförbr, nominell effekt, pellets kg/h 3,4 5,7 10 Bränsleförbr. nominell effekt, spannmål kg/h 3,3 5,7 11 Provtryck panna bar 4,5 4,5 4,5 Arbetstryck panna bar 1,5 1,5 1,5 Bränslemagasin liter 200/ / /600 Vikt tom kg Vatteninnehåll liter Varmvattenkapacitet l/h Beteckning Rsk.nr/ Effekt Magasinstorlek Bränsle Art.nr kw Liter Pellets Spannmål Flis MULTI HEAT 1, X X MULTI HEAT 1, X X MULTI HEAT 2, X X MULTI HEAT 2,5F X X X MULTI HEAT 4, X X MULTI HEAT 4,0F X X X Tillbehör Rsk.nr/Art.nr Påfyllningsenhet MH 1, Påfyllningsenhet MH 2,5/4, Lamdastyrning alla modeller Automatisk askurmatning

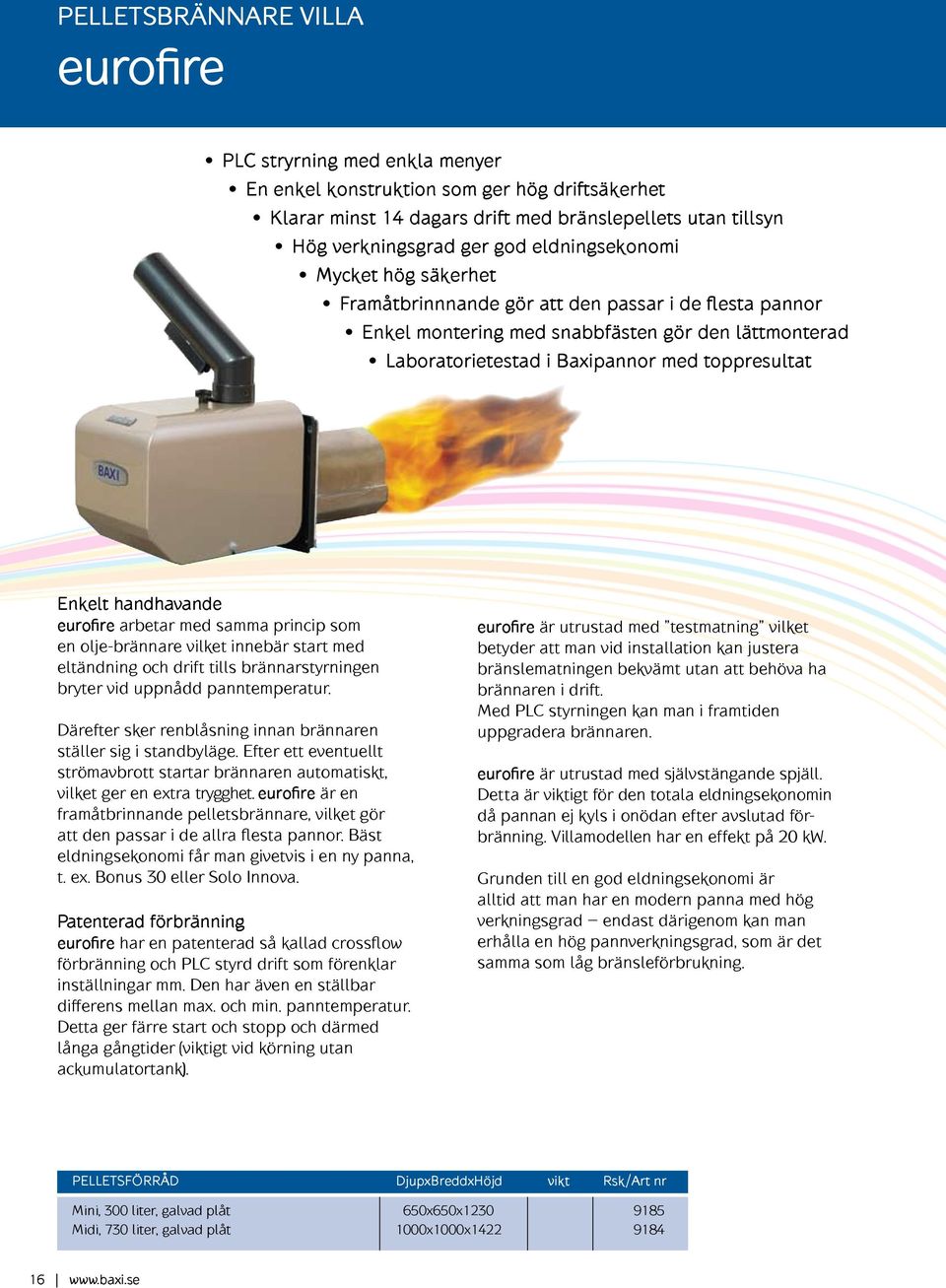

16 PELLETSBRÄNNARE VILLA eurofire PLC stryrning med enkla menyer En enkel konstruktion som ger hög driftsäkerhet Klarar minst 14 dagars drift med bränslepellets utan tillsyn Hög verkningsgrad ger god eldningsekonomi Mycket hög säkerhet Framåtbrinnnande gör att den passar i de flesta pannor Enkel montering med snabbfästen gör den lättmonterad Laboratorietestad i Baxipannor med toppresultat Enkelt handhavande eurofire arbetar med samma princip som en olje-brännare vilket innebär start med eltändning och drift tills brännarstyrningen bryter vid uppnådd panntemperatur. Därefter sker renblåsning innan brännaren ställer sig i standbyläge. Efter ett eventuellt strömavbrott startar brännaren automatiskt, vilket ger en extra trygghet. eurofire är en framåtbrinnande pelletsbrännare, vilket gör att den passar i de allra flesta pannor. Bäst eldningsekonomi får man givetvis i en ny panna, t. ex. Bonus 30 eller Solo Innova. Patenterad förbränning eurofire har en patenterad så kallad crossflow förbränning och PLC styrd drift som förenklar inställningar mm. Den har även en ställbar differens mellan max. och min. panntemperatur. Detta ger färre start och stopp och därmed långa gångtider (viktigt vid körning utan ackumulatortank). eurofire är utrustad med testmatning vilket betyder att man vid installation kan justera bränslematningen bekvämt utan att behöva ha brännaren i drift. Med PLC styrningen kan man i framtiden uppgradera brännaren. eurofire är utrustad med självstängande spjäll. Detta är viktigt för den totala eldningsekonomin då pannan ej kyls i onödan efter avslutad förbränning. Villamodellen har en effekt på 20 kw. Grunden till en god eldningsekonomi är alltid att man har en modern panna med hög verkningsgrad endast därigenom kan man erhålla en hög pannverkningsgrad, som är det samma som låg bränsleförbrukning. PELLETSFÖRRÅD DjupxBreddxHöjd vikt Rsk/Art nr Mini, 300 liter, galvad plåt 650x650x Midi, 730 liter, galvad plåt 1000x1000x

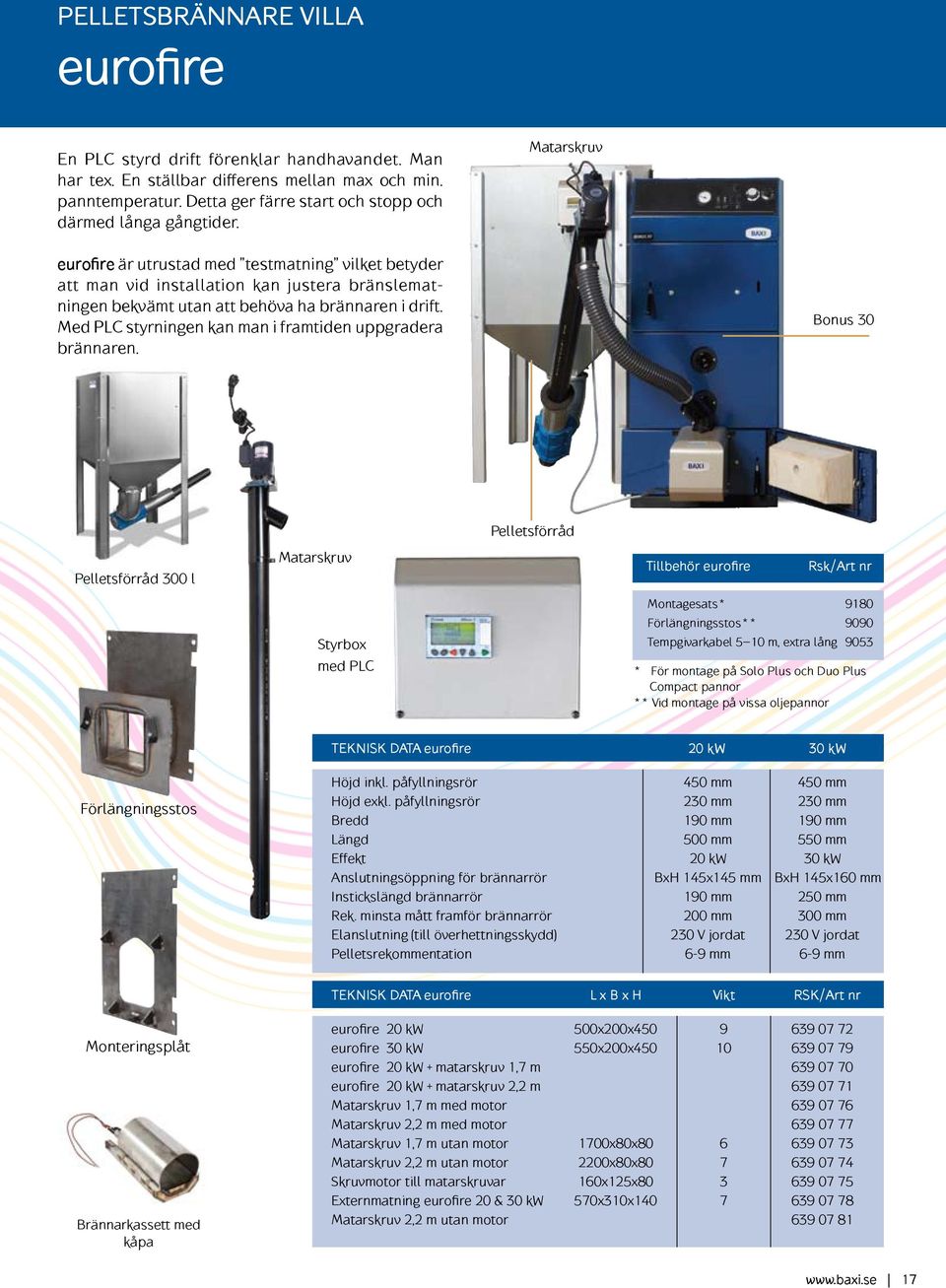

17 PELLETSBRÄNNARE VILLA eurofire En PLC styrd drift förenklar handhavandet. Man har tex. En ställbar differens mellan max och min. panntemperatur. Detta ger färre start och stopp och därmed långa gångtider. Matarskruv eurofire är utrustad med testmatning vilket betyder att man vid installation kan justera bränslematningen bekvämt utan att behöva ha brännaren i drift. Med PLC styrningen kan man i framtiden uppgradera brännaren. Bonus 30 Pelletsförråd Pelletsförråd 300 l Matarskruv Tillbehör eurofire Rsk/Art nr Styrbox med PLC Montagesats* 9180 Förlängningsstos** 9090 Tempgivarkabel 5 10 m, extra lång 9053 * För montage på Solo Plus och Duo Plus Compact pannor ** Vid montage på vissa oljepannor TEKNISK DATA eurofire 20 kw 30 kw Förlängningsstos Höjd inkl. påfyllningsrör 450 mm 450 mm Höjd exkl. påfyllningsrör 230 mm 230 mm Bredd 190 mm 190 mm Längd 500 mm 550 mm Effekt 20 kw 30 kw Anslutningsöppning för brännarrör BxH 145x145 mm BxH 145x160 mm Instickslängd brännarrör 190 mm 250 mm Rek. minsta mått framför brännarrör 200 mm 300 mm Elanslutning (till överhettningsskydd) 230 V jordat 230 V jordat Pelletsrekommentation 6-9 mm 6-9 mm TEKNISK DATA eurofire L x B x H Vikt RSK/Art nr Monteringsplåt Brännarkassett med kåpa eurofire 20 kw 500x200x eurofire 30 kw 550x200x eurofire 20 kw + matarskruv 1,7 m eurofire 20 kw + matarskruv 2,2 m Matarskruv 1,7 m med motor Matarskruv 2,2 m med motor Matarskruv 1,7 m utan motor 1700x80x Matarskruv 2,2 m utan motor 2200x80x Skruvmotor till matarskruvar 160x125x Externmatning eurofire 20 & 30 kw 570x310x Matarskruv 2,2 m utan motor

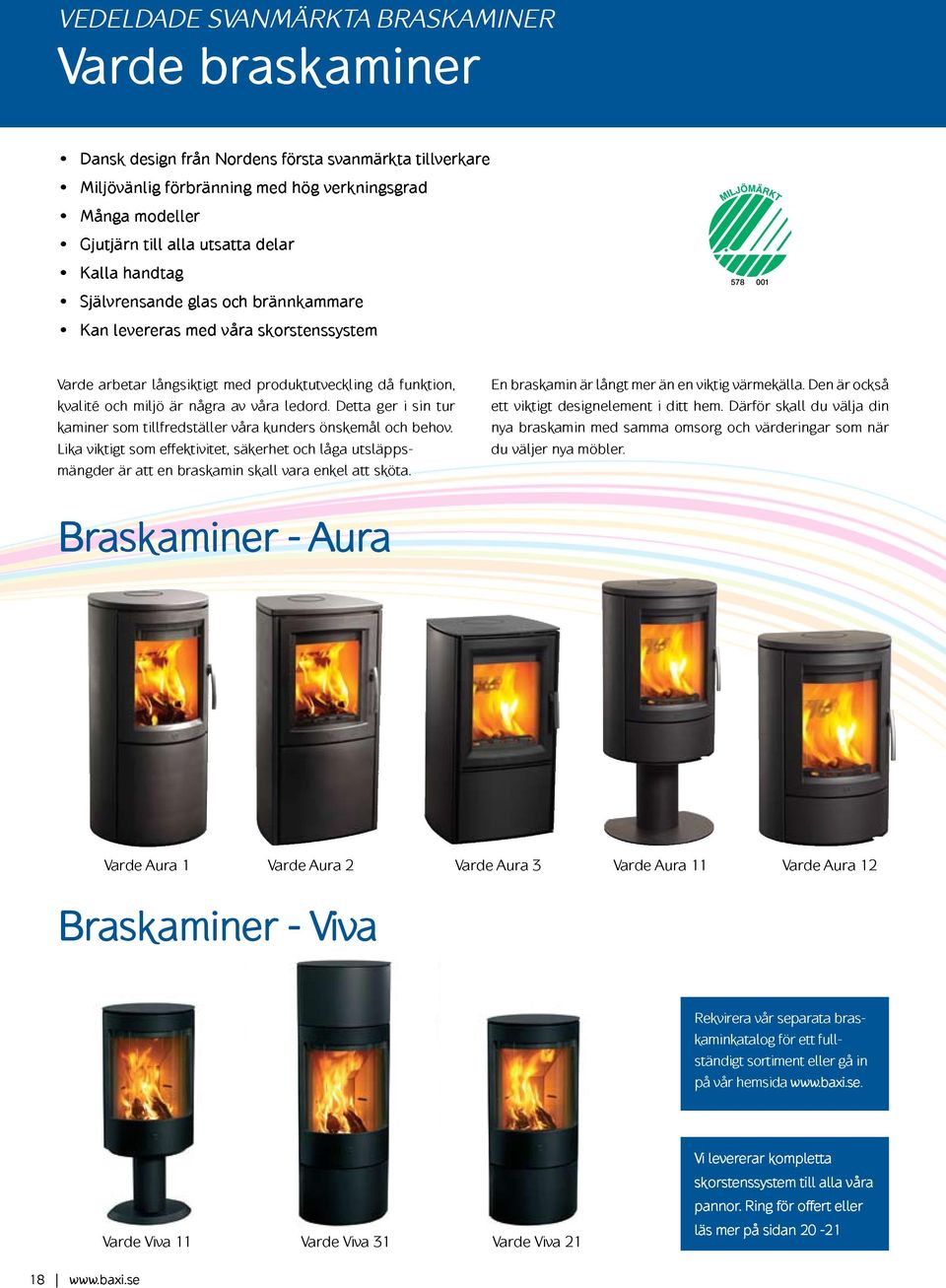

18 VEDELDADE SVANMÄRKTA BRASKAMINER Varde braskaminer Dansk design från Nordens första svanmärkta tillverkare Miljövänlig förbränning med hög verkningsgrad Många modeller Gjutjärn till alla utsatta delar Kalla handtag Självrensande glas och brännkammare Kan levereras med våra skorstenssystem Varde arbetar långsiktigt med produktutveckling då funk tion, kvalité och miljö är några av våra ledord. Detta ger i sin tur kaminer som tillfredställer våra kunders önske mål och behov. Lika viktigt som effektivitet, säkerhet och låga utsläpps mängder är att en braskamin skall vara enkel att sköta. En braskamin är långt mer än en viktig värmekälla. Den är också ett viktigt designelement i ditt hem. Därför skall du välja din nya braskamin med samma omsorg och värderingar som när du väljer nya möbler. Braskaminer - Aura GHJUHH GHJUHH GHJUHH 9 Varde Aura LY LY LY Varde Aura 1 Viva! Varde9LYD Aura 2 Viva! Viva! Viva! Viva! 9LYD Viva! 9LYD VIVAVIVAVIVA Varde Aura 11 D D D S S S 7KH 9DUGH 9LYD UDQJH RIIHUV \RX D FKRLFH RI WKUHH LQGLYLGXDO PRGHOV 7KH 9DUGH 9LYD UDQJH RIIHUV \RX D FKRLFH RI WKUHH LQGLYLGXDO PRGHOV 7KH 9DUGH 9LYD UDQJH RIIHUV \RX D FKRLFH RI WKUHH LQGLYLGXDO PRGHOV D D D Q Q Q RU RU R DP D H F W U D IP FW FW D H I IP D H I HD H I I H Varde Aura 12 Braskaminer - Viva Rekvirera vår separata bras kaminkatalog för ett fullständigt sortiment eller gå in på vår hemsida Varde Viva 11 9LYD 9LYD LYD Varde Viva 31 9LYD 9LYD 9LYD 9LYD Varde Viva 21 9LYD 9LYD Vi levererar kompletta skorstenssystem till alla våra pannor. Ring för offert eller läs mer på sidan 20-21

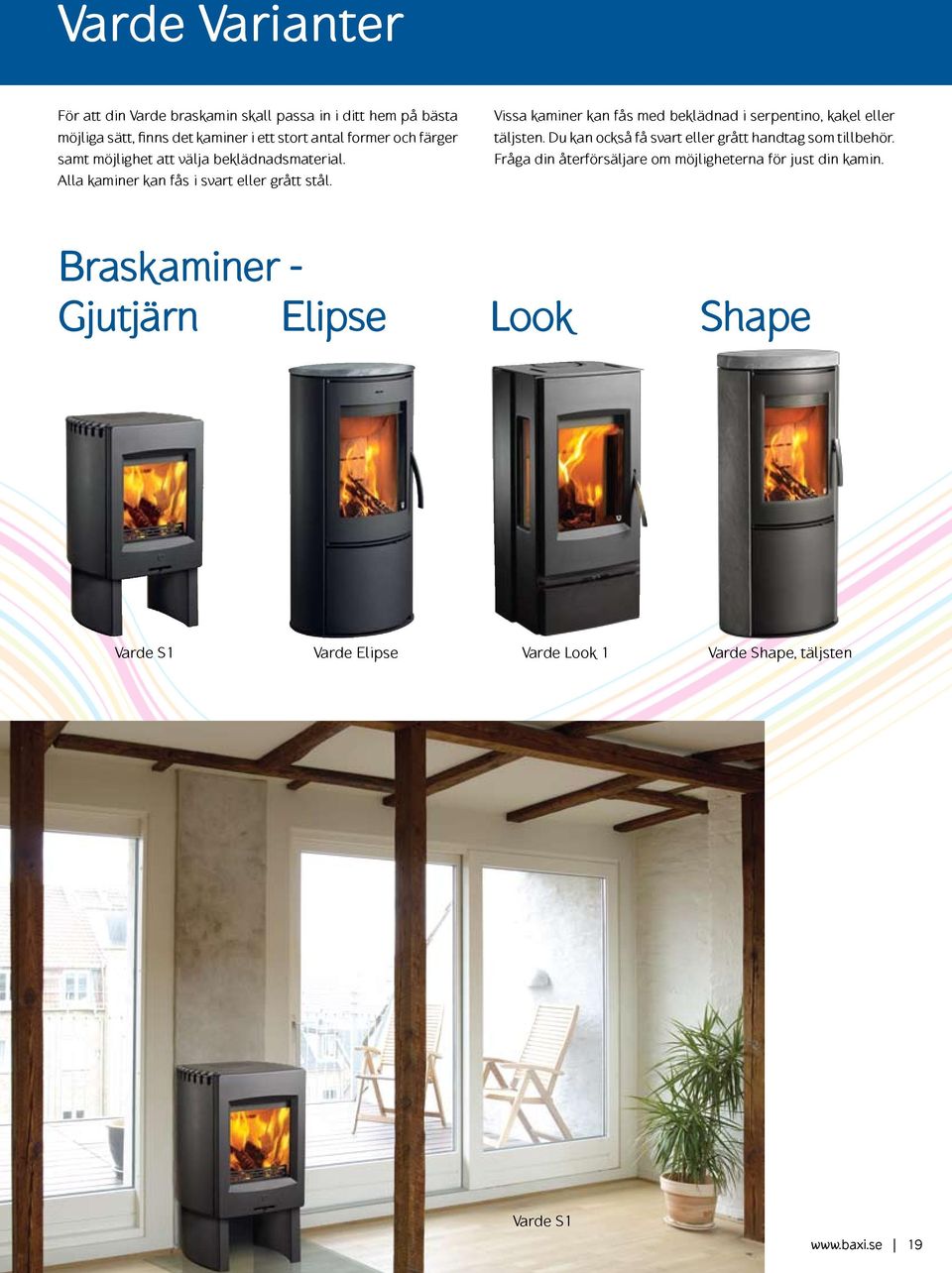

19 Varde Varianter För att din Varde braskamin skall passa in i ditt hem på bästa möjliga sätt, finns det kaminer i ett stort antal former och färger samt möjlighet att välja beklädnadsmaterial. Alla kaminer kan fås i svart eller grått stål. Vissa kaminer kan fås med beklädnad i serpentino, kakel eller täljsten. Du kan också få svart eller grått handtag som tillbehör. Fråga din återförsäljare om möjligheterna för just din kamin. Braskaminer - Gjutjärn Elipse Look Shape Varde S1 Varde Elipse Varde Look 1 Varde Shape, täljsten Varde S1 19

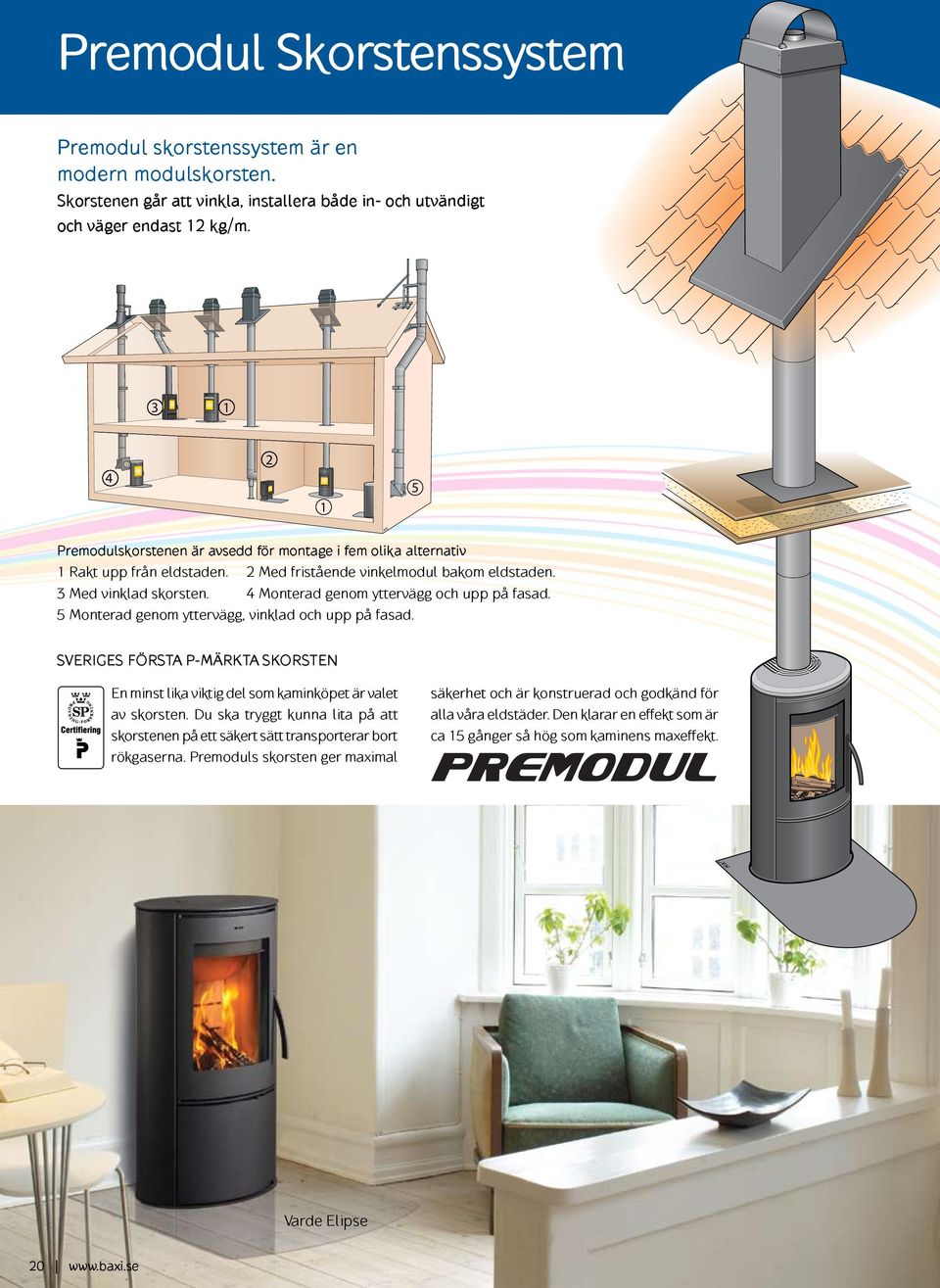

20 Premodul Skorstenssystem KE L Premodul skorstenssystem är en modern modulskorsten. Skorstenen går att vinkla, installera både in- och utvändigt och väger endast 12 kg/m Premodulskorstenen är avsedd för montage i fem olika alternativ 1 Rakt upp från eldstaden. 2 Med fristående vinkelmodul bakom eldstaden. 3 Med vinklad skorsten. 4 Monterad genom yttervägg och upp på fasad. 5 Monterad genom yttervägg, vinklad och upp på fasad. Sveriges första p-märkta skorsten En minst lika viktig del som kaminköpet är valet av skorsten. Du ska tryggt kunna lita på att skorstenen på ett säkert sätt transporterar bort rökgaserna. Premoduls skorsten ger maximal Varde Elipse säkerhet och är konstruerad och godkänd för alla våra eldstäder. Den klarar en effekt som är ca 15 gånger så hög som kaminens maxeffekt.

21 Schiedel Skorstenssystem Schiedel Permeter - Stålskorstenen som tagit marknaden med storm. Permeter CE-märkta skorsten bygger på en mycket enkel modell när det gäller att räkna fram priset. Mät avståndet som du behöver skorsten till och multiplicera med aktuellt permeterpris för respektive dimension. Dimension 130 mm = kr/m Dimension 150 mm = kr/m Dimension 200 mm = kr/m Eventuell skorstenshuv tillkommer. En skorsten har normalt sett 25 mm isolering (halvisolerad) runt innerröret i rummet där kaminen står. Innan skorstenen går igenom innertaket används en övergång och därefter är det 50 mm isolering (helisolering) hela vägen upp genom taket. En helisolerad skorsten ger bättre brandsäkerhet och man slipper att sätta skorstenen i ett schakt (brandskyddat utrymme). Isoleringen är så kallad Super Wool, vilket är marknadens bästa. Den sintrar (smälter samman) t ex inte vid en eventuell skorstensbrand vilket ger en ökad säkerhet. Ytterröret är tillverkat av pulverlackerad galvaniserad stålplåt. Permeter levereras svart eller grå, men går att få i vilken annan färg som helst mot ett pristillägg på 25%. Schiedel Isokern Dubbelmodul Dubbelmodulen passar för alla typer av eldstäder och byggs med en eller två rökkanaler, vilket innebär att du kan ansluta upp til två olika eldstäder i samma rökkanal. Det kraftiga högisolerande fodret i kombination med en Isolerande luftspalt gör att du inte behöver avväxla när du passerar ett bjälklag, samt att du under vissa omständigheter kan bygga skorstenen direkt mot väggen. Utseendet på skorstenen har du stora möjligheter att påverka. I källaren och på vinden kan du för enkelhetens skull lämna murstocken obehandlad. Sträcker sig skorstenen genom flera våningar kan du måla den för att den ska passa in i miljön. Den del som syns ovan tak kan du antingen putsa, klä in med plåt eller med tegel. Anslutning till eldstad kan göras när som helst och var som helst längs med murstocken, det gör att du kan bygga skorstenen nu och välja eldstad i efterhand. 21

22 PELLETSKAMINER MED INBYGGD TERMOSTAT Calimax Pelletskaminer Samtliga Calimax pelletskaminer har: Inbyggd rumstermostat Lågt ljud Elektrisk tändning Automatiskt varierande effekt efter värmebehov CALIMAX pelletskaminer är perfekta när du vill sänka dina uppvärmningskostnader. De kan ersätta el- eller oljevärme, vara komplement till en värmepump eller ge extravärme för dig som har en vedpanna. För samtliga Calimax pelletskaminer gäller: Lätt att använda Hög verkningsgrad Mycket servicevänlig Hög mysfaktor Sänker dina värmekostnader dygnet runt Med CALIMAX pelletskaminer får man komfort, trygghet och låga uppvärmningskostnader. Det höga förbränningsrummet och den rogivande flamman ger hög mysfaktor. CALIMAX pelletskaminer är dessutom en av de tystaste på marknaden. Twist 80/20 VATTENMANTLAD Twist pelletskaminer erbjuder sober design för det moderna hemmet. Med extra stort pelletsförråd för maximal komfort. Twist 80/20 är en vattenmatlad pelletskarmin. Detta gör att det ofta täcker hela behovet av värme. 80% av effekten går till vattensystemet och 20% blir strålningsvärme runt kaminen. All utrustning som krävs är inbyggd i pelletskaminen och den är därför redo för omedelbar installation. För att även ge varmvatten bör Twist 80/20 installeras mot en ackumulatortank, eventuellt tillsammans med solvärme. Se installationstips sid 47. Finns ej befintligt vattenburet värmessystem kan man med fördel koppla kaminen mot fläktstyrda radiatorer. Solida TIDLÖS DESIGN Solida imponerar med ett modernt utseende och fulländad teknologi. En perfekt blandning av form och funktion. Pelletseldning erbjuder en stämningsfull upplevelse samtidigt som den är miljövänlig och ekonomisk. Den förnuftiga teknologin. 22

23 Calimax Pelletskaminer Sandor VÅR TROTJÄNARE Sandor pelletskamin, vår trotjänare, som var vår första kvalitetsprodukt från Calimax, har många nöjda kunder över hela Europa. Med sin pålitliga och stabila konstruktion är den ett starkt kort i vårt sortiment. Sandor pelletskaminer kan fås med sidobeklädnader i olika kulörer och material. Standardleverans i silver eller svart. Twist 80/20 Exempel på besparing Villa som förbrukar kwh el à 1,30 kr/kwh. Av dessa används ca kwh för uppvärmning till en kostnad av kr. Popers PÅLITLIG, TYST OCH ELEGANT Popers är den senaste modellen från Calimax och en vidareutveckling av storsäljaren Solida. Med ett elegant yttre och pålitlig teknik är Popers både en möbel och en pålitlig värmekälla. Om 70% av uppvärmningen istället kommer från en av våra pelletskaminer så blir totalkostnaden kr, vid ett pelletspris av kr/ton, d v s en besparing per år med kr/år. Vid köp av pellets i bulk eller storsäck ökar besparingen ytterligare. TEKNISKA DATA Modell Twist 80/20 Solida Sandor Popers 10 kw 7-10 kw 7-10 kw 8 kw Effekt, kw ,5-10 2, Höjd, mm Bredd, mm Djup, mm Vikt, kg ca 143 ca 140 ca Rökrörsanslutning, mm Pelletsförråd, kg Drifttid, upp till h, * Verkningsgrad över 90% över 90% över 90% över 90% Elanvändn. under drift 25/80W 25/80W 25/80W 25/80W Höjd centrum rökstos, mm

24 FASTIGHETSVÄRME PELLETSELDADE VÄRMESYSTEM LogoBloc Kraftig konstruktion = lång livslängd Högeffektiv lågtemperaturpanna Hög verkningsgrad med 3-stråks förbränning Välisolerad panna med 80 mm tjock isolering. Lättmonterad med bipackat kabinett. Snygg design och hög finish. Brett modellprogram. Logobloc finns i 50, 70, 90, 120, 150, 180, 240, 300, 400, 500 och 600 kw Åtskilliga fastighetsägare har ersatt oljeeldning med pelletsvärme. Förutom miljövinster ger detta ofta omfattande ekonomiska besparingar. LogoBloc 150 med eurofire big 50kW Här syns LogoBlock 240 kw med eurofire big 100 kw. Pannan är utrustad med automatisk uraskning och tryckluftssotning. Logoblock här med automatisk askurmatning Katarinagården, i Falköpings kommun, har installerat en 200kW eurofire pelletsbrännare. Samtidigt satte man in en ny panna. Den tidigare förbrukning av eldningsolja var 45 m 3 /år. Pelletsförbrukningen är per år cirka 90 ton. Utöver miljövinster görs en besparing på ungefär kr/år. Detta gör att investeringen betalar sig väldigt snabbt. TEKNISK DATA LOGOBLOC enheter L150C L300C L600C Panneffekt pellets kw Panneffekt olja kw Vatteninnehåll, panna liter Totalvikt, panna kg Djup mm Bredd* mm Höjd mm * Bredd utan beklädnad (intagningsmått) 24

25 50 kw kw eurofire big I vissa fall behöver man inte byta ut pannan vid skifte från oljeeldning till miljövänlig pelletsvärme. Generellt sett gäller att effekten på pelletsbrännaren skall vara max 50% av märkeffekten på pannan. Högst verkningsgrad och bästa miljövärden får man givetvis om man även byter pannan. Konsultera oss gärna för dimensionering och planering av hela värmesystemet, även kompletterat med solvärme. Pannan kan levereras i kompletta system med modullösningar. Läs mer på sidan 26. Bilden visar en gammal oljepanna som är konverterad med två st 100KW pelletsbrännare. En sådan investering är oftast betald på mindre än två år. Effekt 50 kw 100 kw 200kW 300kW 500 kw 700 kw Styrsystem PLC Tändsystem Typ eurofire hetluft. Effekt max 850 W Anslutningsöppning för brännarrör bredd x höjd 200x x x x x x640 Instickslängd brännarrör Mått (monterade brännare) Djup x bredd x höjd 385x240x x318x x405x x490x x600x x700x1130 Elanslutning, volt 230 (alltid via överhettningsskydd) Vikt, kg eurofire big finns även i kws utförande, lagerhålles ej. 25

26 Modulvärme Modulvärme kan via den inbyggda värmeväxlaren enkelt kopplas mot befintligt värmesystem. Det enda som behövs är en stigare och en returledning samt el och vattenanslutning. Modulvärme används både att ersätta befintliga pannrum men även vid nyinstallationer. Baxi modulvärme är baserad på standardcontainer 20 eller 21 fot. Detta gör att de är mycket lätta att transportera och förträffliga vid tillfälliga värmebehov. Modulvärme finns i effekt 100, 200 och 300kW. Man kan även docka ihop flera moduler. Tex 2x300kW. Modulerna är emissionstestade av ÅF och CE-godkända. Baxi modulvärme har godkända säkerhetssystem, lamdastyrd pelletsbrännare, automatisk sotning och uraskning, pelletsförråd, skorsten, webserver med larmövervakning och mycket mer. Pelletsbrännaren eurofire är en mycket driftsäker med lätt utbytbara slitdelar. Pannan Logo Bloc är en högeffektiv lågtemperaturpanna med kraftig konstruktion. Den har 3-stråksförbränning med hög verkningsgrad. Fullutrustad värmemodul 300 kw med 40 m 3 pelletssilo Baxi Varmluftspannor Stigande el och oljepriser leder till att bioenergin befäster sin överlägsenhet som energislag för uppvärmning. EU kräver minskade koldioxidutsläpp och riksdagen har beslutat att subventionerna på eldningsolja skall upphöra. Detta innebär att behovet av energieffektiva och miljövänliga uppvärmningslösningar ökar drastiskt. Baxi varmluftspanna eldas med pellets. Pannan uppfyller Boverkets miljökrav och är godkänd för eldning i tätort. Den värmer lokaler helt utan vattenburna system, antingen med friblåsning eller via ventilationssystem. Enkel installation till en låg kostnad som ger en miljövänlig värmelösning med kort payoff-tid. Förutom att ersätta befintliga oljeeldade varmluftspannor är det också ett mycket prisvärt alternativ vid nybyggnation av större lokaler och hallar, då det inte krävs något vattenburet värmesystem. Pannan kan givetvis integreras i ventilationssystem med värmeåtervinning Pannorna finns i modellerna 12 kw, 25 kw och 50 kw och värmer lokaler upp till kvadratmeter. För mer information, se särtryck. 26

27 Modulvärme Modulvärme 100 kw - art.nr Isolerad 20-fots container med sadeltak lackerad med valfri RAL färg. 3 Pelletssilo 20 m samt mellanförråd pellets 300 l. Godkänt säkerhetssystem. 100 kw lambdastyrd pelletsbrännare med automatisk start och stopp och modulerande funktion. 8 meter skorsten. Komplett modulvärmesystem Modulvärme 200 kw - art.nr Isolerad 21-fots container med sadeltak lackerad med valfri RAL färg. 3 Pelletssilo 30 m samt mellanförråd pellets 300 l. Godkänt säkerhetssystem inkl. katastrofskydd. 200 kw lambdastyrd pelletsbrännare med automatisk start och stopp och modulerande funktion. Rökgasrening med cyklonavskiljare. 10 meter skorsten. Modulvärme 300 kw - art.nr Isolerad 21-fots container med sadeltak lackerad med valfri RAL färg. 3 Pelletssilo 40 m samt pelletsförråd 300 l. Godkänt säkerhetssystem inkl. katastrofskydd. 300 kw lambdastyrd pelletsbrännare med automatisk start och stopp och modulerande funktion Rökgasrening med cyklonavskiljare. 10 meter skorsten. Exempel på besparing med Baxis Modulvärme 300 kw pelletsbrännare och ett förråd på 40 m 3 kan ersätta en oljebrännaranläggning som förbrukar ca m 3 olja/år. Miljömässigt bidrar oljan med 290 ton koldioxid utsläpp/år medan bio anläggningen är koldioxidneutral. Gäller samtliga modeller: Automatisk askurmatning/asksotning av pannan. Undertrycksstyrning och frekvensstyrd fläkt för jämnare förbränning. Separat värmesystem med plattvärmeväxlare. Styrskåp innehållande automatik och styrning. Webbserver med larmövervakning mm. Besparingen per år blir :- plus miljövinsten. Vid ett oljepris på 8.800:- och ett pellets pris på 2.000:- blir återbetalningstiden ca: 2,1 år för anläggningen. 27

28 SOLVÄRMESYSTEM Vakuumsolfångare V1 med dubbelglas Solen ger energi på ett enkelt och naturligt sätt. I praktiken omvandlas solinstrålningen till solvärme genom de smart konstruerade solfångarna. Solvärmesystemet är en sluten krets som transporterar energin från solfångaren till ett värme magasin. Ett villatak tar emot fem gånger så mycket energi under ett år som hela husets årliga energibehov. En väl fungerande anläggning sänker din energikostnad upp till 30 % oavsett vilket uppvärmningsalternativ du har. Vakuumsolfångaren är en solfångare som är högeffektiv och ger ett högt säsongsutbyte. Det vill säga den ger mer än en traditionell solfångare även vid låg solinstrålning (vår och höst). Vakuumröret består av två glasrör som är trädda i varandra där ändarna är ihopsmälta till en modul. Utrymmet mellan de båda glasrören töms vid tillverkningen på luft, vakuumet som bildas fungerar som isolering. I centrum av vakuum röret finns en så kallad heatpipe. Denna består av koppar och leder värmen till toppen av röret för att därifrån i samlingslådan växlas över till värmebärarvätskan. Het ånga stiger upp till heatpipens topp/kondensor Ånga kondenseras och rinner tillbaka till botten på heatpipen och förloppet upprepas Vakuumrör Kopparheatpipe Varje rör är lätt utbytbart om något skulle hända. Alla komponenter till verkas i rostfritt material och ger därmed lång livslängd. Våra vakuumsolfångare kan monteras både på tak, vägg eller på markstativ och tack vare sin utformning är inte exakt söderläge helt nödvändigt. Vakuumrör Detaljbild vakuumrör Effektutbyte 650 kwh/m 2 och år. Exempel: 2st vakuumsolfångare: Bidragsgrundande yta 2,28 m 2 /st x 650 kwh x 2 st = 2964 kwh per år Byggyta 3,71 m 2 /panel Byggmått 198x198x16 cm Testad av SP Sveriges Tekniska Forskningsinstitut Demoställ vakuumsolfångare 28

29 SOLVÄRMESYSTEM Plana solfångare P1 Plana solfångare är den traditionella solfångaren med en välisolerad undersida, ett skyddsglas på ovansidan och däremellan en värmeabsorberande yta. Under den värmeabsorberande ytan ligger kopparslingor där det cirkulerar värme bärarvätska. Den plana solfångaren har ett lägre säsongsutbyte än vakuumsolfångaren och kräver därför en större yta. Detta kompenseras dock med ett lägre pris. Ring oss för ett kostnadsfritt förslag på en anläggning. Generellt sett kan man säga att det krävs nästan dubbelt så stor solfångaryta med plana solfångare än med vakuumsolfångare. Detta till ungefär samma pris. Valet handlar därför oftast mer om tycke och smak. P1 solfångaren är en Baxi produkt. Den installeras över hela Europa. Ramen är tillverkad av aluminium för att stå emot tuffa nordiska förhållanden. Glasytan är hagelbeständig. Utlåtande finns på eller SP-s hemsida Effektutbyte: 445kWh/m 2 och år. Exempel: 4st plana solfångare: Bidragsgrundande yta 2,33m 2 /st x 445kWh x 4 st = 4147 kwh per år Byggyta 2,50 m 2 /panel Byggmått 120x210x8 cm Demoställ plana solfångare

30 40 C C C C C C C C C Baxi Blå - Isolerade ackumulatortankar Färdigisolerade Platseffektiva Lättmonterade 500 och 750 liter Med eller utan beredare Tål 3 bars tryck Finns även med solslinga Monterade termometrar Vi har även 90 mm polyuretanskumisolerade ackumulatortankar, Baxi Buffert, se separat särtryck. Se fakta sidan 34. BAXI BLÅ färgstarka ackumulatortankar BAXI BLÅ finns i storlekarna 500 och 750 liter, med eller utan 120 liters kopparfodrad beredare. Modellerna finns även med solslinga. Ställbara fötter underlättar montage. Tankarna tål 3 bars tryck. En helhetslösning som ger trygghet. Ackumulatortankarna uppfyller BAXIs högt ställda krav på funktion, kvalitet och utseende. Tank utan VV beredare Tank med VV beredare Tank med VV beredare + sol (500) = 740 (750) = (500) = 740 (750) = (500) = 740 (750) = (500) = 1735 (750) = (500) = 1785 (750) = (500) = 1735 (750) =

31 TEKNISK DATA BAXI BLÅ enheter / /VV+VV+S / /VV+VV+S 1 Tillopp/expansion mm Tillopp-/shuntanslutning mm Termometrar 3 st. ingår ingår ingår ingår ingår ingår 4 Elpatronuttag mm Returanslutning mm Avtappning mm Kallvattenanslutning mm Varmvattenanslutning mm Ställbara fötter (4 st) mm ingår ingår ingår ingår ingår ingår 11 Dykrör för givare - ingår ingår - ingår ingår Vikt kg Spiral för solfångare m x 22 mm m x 22 mm Kopparfodrad v.v beredare liter Diagonalhöjd mm Förvärmt varmvatten ut Förvärmt varmvatten in Extra tillopp/retur (Kapillärledningstermometrar är monterade vid leverans) RSK nummer Baxi tekniktank Baxi tekniktank är framtagen för att passa till mindre pannor t ex Multiheat. Den passar även vattenmantlade pelletskaminer typ Twist 80/20 och är klar för inkoppling med solvärme. Tanken kan även kopplas till en värmepump i kombination med solvärme. Tekniktanken kan även användas som en elpanna. Yttermåtten är 60x60x170 cm. och en tankvolym på 300 liter. Tekniktanken har dubbla elpatronuttag och tappvattenslingor samt en solslinga. Baxi tekniktank levereras med monterad shunt. Tanken är försedd med tre termometrar för att visa temperaturen på tre olika nivåer. Principskiss vattenmantlad pelletskamin solvärme Baxi tekniktank 300L med dubbla VVslingor och monterad 15 meters solslinga RSK.nr

32 Oisolerade ackumulatortankar Biotank oisolerad ackumulatortank Flera slingor kan kombineras. Biotank kan också utrustas med kopparfodrad förrådsberedare på 100 eller 150 liter (förrådsberedare ökar tankens standardhöjd med 100 mm). Tanken är vid leverans målad med grundfärg. Biotank kan levereras i special utförande med mått och utrustning efter önskemål och de skall isoleras efter montering. Tilläggsutrustning Biotank liter +2 Batteriberedare, varmvattenslinga av koppar 22 mm x 9,5 meter +4 Batteriberedare, varmvattenslinga av koppar 22 mm x 15 meter +6 Kulvertväxlare, kopparslinga 28 mm x 12,5 m +7 Solvärmeväxlare, kopparslinga 28 mm x 15 m +8 Förrådsberedare, 120 liter kopparfodrad +9 Förrådsberedare, 200 liter kopparfodrad +10 Förrådsberedare, 300 liter kopparfodrad Biotank finns i storlekar från liter. Biotank levereras oisolerad. Arbetstryck är 1,5 bar. Om Biotank utrustas med varmvattenberedning är 2 st elpatronuttag alltid standard. Biotank utan varmvattenberedning kan extrautrustas med el patronuttag, om så önskas. Biotank kan utrustas med värmeväxlarspiral till tappvarmvatten, solvärme eller för uttag av värme, till t ex en kulvert. Tilläggsutrustning Biotank liter -1 2 extra elpatronuttag (tank med varmvatten har 2 st standard) -2 Värmeväxlarspiral för varmvatten 11,5 m x 22 mm -3 Förrådsberedare av emalj 100 liter (har skyddsanod) -4 Värmeväxlarspiral för solvärme, 14,7 m x 22 mm -7 Värmeväxlarspiral för solvärme, 9,5 m x 28 mm -6 Värmeväxlarspiral för kulvert, 9,5 m x 28 mm -8 Förrådsberedare kopparfodrad 100 liter -9 Förrådsberedare kopparfodrad 150 liter Tankmodell enh Art nr Diameter mm Höjd mm Vikt kg Tillopp mm Retur mm Termometeruttag 3 st mm Elpatronuttag 2 st* mm Stigare radiatorkrets mm Retur radiatorkrets mm Expansion/avluftning mm Avtappning mm *Tank utan tappvarmvatten har ej elpatronuttag som standard. Alla Baxis oisolerade tankar är förberedda för solvärme (växlare). 32
