1 Comprima Rundbalspressar Kombipressar

2 Comprima Den kraftfulla serien rundbalspressar EasyFlow Den första pickupen utan kurvbana för rundbalspressar XCut Jämnt materialflöde till balkammaren via inmatnings- eller snittrotorn Xcut Snittrotor med 17 eller 26 knivar NovoGrip Ett exklusivt KRONE-system Håller balen i ett säkert grepp! Comprima F 125, F 125 XC Rundbalspressar med fixkammare för balar med 1,25 m diameter Comprima F 155, F 155 XC Rundbalspressar med semiflexkammare för balar från 1,25 1,50 m diameter Comprima V150, V150XC, V180, V180XC, V 210, V 210 XC Rundbalspressar med flexkammare för balar från 1,00 2,05 m diameter

3 Nät- och garnlindning Aktivt matningssystem för nät/garn Manövrering Alpha, Beta, Delta och CCI 200 Specificera dina behov Service Ökad produktivitet, minskad stilleståndstid Comprima CF 155 XC, CV 150 XC CF 155 XC, kombipressar med semiflexkammare och CV 150 XC, kombipressar med flexkammare Dubbla lindningsarmar Två lindningsarmar, dubbelt så snabbt Hjulställ På väg mot framgång, Välj mellan enkel- eller tandemaxel Tekniska data Specifikationer

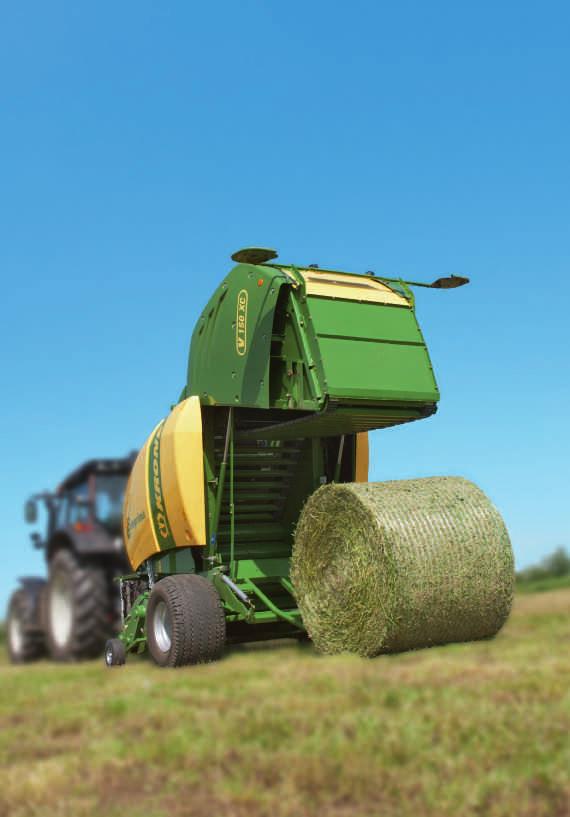

4 Comprima Den kraftfulla serien rundbalspressar Tre balkammarsystem: Fixkammare, semiflex och flexkammare Unikt: Semiflexkammaren producerar baldiametrar från 1,25 till 1,50 m EasyFlow pickupen utan Kurvbana NovoGrip band- och stavelevator X-Cut 17, X-Cut 26, snittrotorer med sänkbar knivkassett Med Comprima höjs ribban för rundbalspressar genom att ny mark bryts inom rundbalspressteknologin. Att investera i en Comprima innebär en investering i KRONEs omfattande erfarenhet och expertis inom rundbalspresstillverkningen. För, när det gäller praktiska användares behov finns det ett djupt medvetande hos KRONE. Comprima ståtar med en mängd innovativa egenskaper, som till exempel EasyFlow-pickupen utan kurvbana och den nya NovoGrip elevatorn. Systemet uppnår markant högre baldensitet och prestanda samtidigt som det innebär lugn gång, mindre slitage och mindre underhåll. Krone bygger det kunderna behöver! Comprima F 125, F 125 XC: Fixkammarpressar för balar med 1,25 m diameter erbjuder en enkel konstruktion som är speciellt lämplig för rundbalensilage. Comprima F 155, F 155 XC: Som producerar balar med diametrar från 1,25 m till 1,50 m. Denna semiflexkammare är en unik och exklusiv KRONE-design. Comprima V 150, V 150 XC, V 180, V 180 XC, V 210 och V 210 XC modellerna med variabel balkammare producerar balar med 1,00-2,05 m diameter. KRONE NovoGrip består av två stavelevatorer som styrs av dubbla svängarmar vilket resulterar i högsta baldensitet. 4

5 Översikt: Modell Balkammare Balbredd x baldiameter Comprima F 125, F 125 XC Fixkammare 1,20 x 1,25 m Comprima F 155, F 155 XC Semi-flexkammare 1,20 x 1,25 1,50 m Comprima V 150, V 150 XC Flexkammare 1,20 x 1,00 1,50 m Comprima V 180, V 180 XC Flexkammare 1,20 x 1,00 1,80 m Comprima V 210, V 210 XC Flexkammare 1,20 x 1,00 2,05 m Comprima CF 155 XC Semiflex kombipress 1,20 x 1,25 1,50 m Comprima CV 150 XC Flexkombipress 1,20 x 1,25 1,50 m Comprima CF 155 XC: Den första kombipressen med semiflexkammare är en unik och exklusiv KRONE-design som pressar rundbalar med varierande diameter från 1,25 1,50 m. Comprima CV 150 XC är flexkombipressen som pressar balar med 1,00 1,50 m diameter. Denna modell är utrustad med 17- eller 26-knivars XC snittrotor. 5

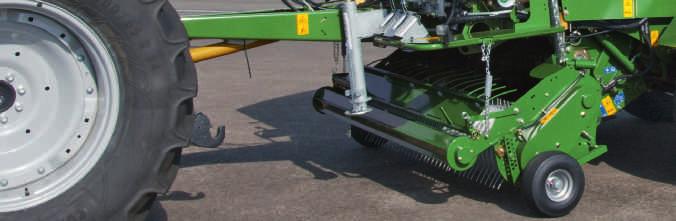

6 EasyFlow Den första pickupen utan kurvbana för rundbalspressar Renare uppsamling Högre produktivitet Tystare gång Högre slitstyrka Mindre underhåll KRONE är den första tillverkaren som erbjuder en pickup utan kurvbana för fjäderpinnarna. Det geniala med denna pickup är den speciella utformningen av de galvade pickupsvepen, vilket säkerställer ett kontinuerligt materialflöde när pinnarna lämnar materialet vidare. EasyFlow arbetar med högre varvtal, vilket ger renare materialupphämtning och högre kapacitet. Kraftig drivning: Pickup-enheten drivs av en automatiskt spänd drivkedja. Drivningen är försedd med en smatterkoppling som ger ett säkert överbelastningsskydd. Jämnt materialflöde: Kraftiga inmatningsskruvar för materialet från sidorna in mot mitten av maskinen för att säkerställa ett jämnt materialflöde från den breda pickupen in till den smalare balkammaren. KRONE vet vad lantbrukare behöver. Pickupens stödhjul kan justeras i höjdled utan verktyg för att möjliggöra snabb anpassning till rådande förhållanden. Eftersom stödhjulen har luftgummidäck löper pickupen mycket lugnt. 6

7 Fördelarna är tydliga. Nya EasyFlowpickupen ger mycket lugn gång och har en mycket enkel konstruktion som innebär ett väsentligt mindre antal rörliga delar. Det resulterar i mindre förslitning vilket betyder lägre underhållsoch servicekostnader. EasyFlow arbetar med 30 % högre hastighet än traditionella system och plockar därför mer renare material. Den stora arbetsbredden på 2,15 m (DIN 11220) underlättar för föraren vid skörd av breda strängar såväl som i fälthörn och i svängar. Rulltillhållaren som ingår i standardutrustningen, säkerställer ett kontinuerligt materialflöde in i maskinen även i mycket ojämna strängar eftersom fem rader pinnar med endast 55 mm pinnavstånd inte lämnar något kvar på fältet. Ren uppsamling: Tack vare pendlingsområde på hela 70 mm, flyter denna pickup lugnt och jämnt över alla ojämnheter och plockar effektivt varje strå. Material som lämnas kvar på fältet ökar inte din produktivitet. Tillräckligt utrymme: Möjligheten att lyfta pickupen hela 30 cm ger generös markfrigång. Samtidigt innebär det mer utrymme under rotorn vilket underlättar rensning vid eventuell blockering. Ett genomtänkt system: Med fjädrar justeras marktrycket medan kedjor ser till att enheten fixeras i aktuell arbetshöjd. Därför kan pickupen arbeta utan stödhjul vid t.ex. halmpressning och hög stubbhöjd. 7

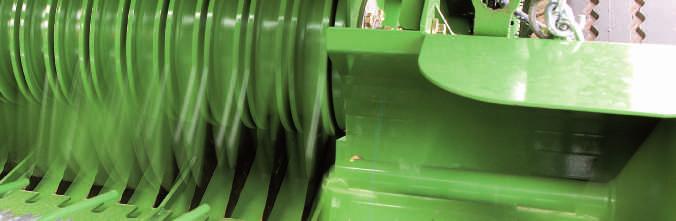

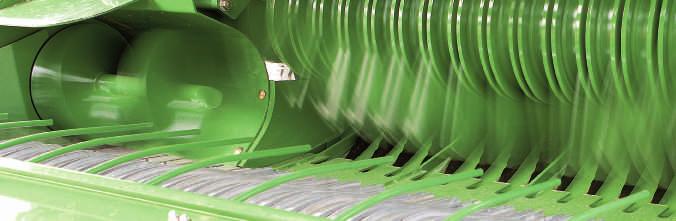

8 Inmatnings- eller snittrotor Kontinuerlig inmatning Kontinuerligt materialflöde Jämn baldensitet Hög pickup-kapacitet X-Cut 17 knivar, 64 eller 128 mm knivavstånd X-Cut 26 knivar, 42 eller 84 mm knivavstånd KRONE Comprima rundbalspressar är utrustade med antingen en inmatningsrotor eller en snittrotor. Båda systemen säkerställer extremt jämnt materialflöde från pickupen till balkammaren. X-Cut snittrotorerna är idealisk när det gäller att åstadkomma ännu högre baldensitet och att producera balar som är lätta att lösa upp vid utfodring. Snittrotorn pressar materialet förbi knivbalken som är försedd med antingen 17 eller 26 knivar. Säkert grepp. Inmatningsrotorn, som är konstruerad för att kunna hantera mycket stora volymer gröda, har en enorm kapacitet även i kort material som ska samlas upp från smala tunna strängar och säkerställer därmed konstant materialflöde till balkammaren där inget lämnas kvar. Rotorn har två rader medbringare i ett V-mönster för att ge ett jämnt flöde in i balkammaren och för att fullt ut matcha pickupens kapacitet. Packar kraftfullt. Den stora inmatningsrotorn med 530 mm diameter ger imponerande tillförlitlighet och kapacitet. Den drivs av en kuggväxel med friktionskoppling för maximal säkerhet och jämnt kraftflöde. 8

9 Högsta kapacitet och överlägsen snittkvalitet kräver matchande teknik. Snittrotorn gör mer än bara snittar och matar in material, den ser också till att materialet förkomprimeras. KRONE X-Cut är ett system som ger enastående snittkvalitet och kapacitet. De består av tre rader medbringare arrangerade i V-mönster vilket ger kontinuerlig snittning och underlättar fördelningen av materialet över balkammarens hela bredd. X-Cut 17: Denna snittrotor har 17 knivar som är placerade med 64 mm avstånd. Ett arrangemang som gör det lätt att dela och sprida ut balarna. Knivarna är monterade i en rad för perfekt snittkvalitet. X-Cut 26 för kortare snitt: Denna snittrotor har 26 knivar monterade med 42 mm avstånd för att ge enastående ensilagekvalitet och högre baldensitet såväl som lättfördelade balar vid utfodringen. Kraftig drivning: Snittrotorn drivs av kraftiga kugghjul som tål även den tyngsta belastning och som ger en tillförlitlig drivning även vid hantering av kraftiga och ojämna strängar. 9

10 KRONE XCut Det marknadsledande konceptet Kontrollerad snittning Central knivinställning, välj mellan 0, 8, 9, 17 eller 0, 13, 13, 26 knivar Individuellt skyddade knivar Montering och byte av knivar utan verktyg Hydrauliskt höj/sänkbar knivkassett Finaste snittkvalitet! XC snittrotorer från KRONE levererar. Med antingen 26 eller 17 knivar placerade i rad ger de en teoretisk snittlängd av 42 mm eller 64 mm. Dessa system ger snitt som resulterar i högre baldensitet, bättre ensilagekvalitet såväl som lättare och snabbare fördelning av balarna vid utfodringen. Halm som snittats kort är lättare att strö ut, absorberar vätska bättre samtidigt som det är lättare att gödsla ut. Att snitta kort lönar sig. Jämn snittning: Knivarna i Comprima snittar grödan längs knivarnas hela egg. När materialet trycks förbi knivarna krävs lägre effekt och snittningen sker jämnare. Knivarnas vågformiga egg säkerställer att eggens skärpa bibehålls under längre tidsperioder. Arbeta tryggt: Alla knivar är individuellt skyddade vilket gör att de kan vika undan om de träffas av främmande föremål. Så snart föremålet passerat fjädrar knivarna omedelbart tillbaka till ursprungspositionen. Inget spill: De dubbla medbringarna på snittrotorn trycker materialet förbi knivarna. Eftersom avståndet mellan medbringar och knivar är minimalt, kan materialet inte undgå snittet som blir rent och exakt. 10

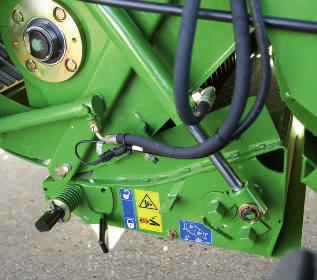

11 En välkänd situation för varje lantbrukare ett ögonblick med bristande uppmärksamhet vid ojämna strängar och plötsligt har man blockering i maskinen. Att rensa bort blockeringar är aldrig något problem med en Comprima XC. Sänk knivkassetten och låt materialet passera smidigt och lugnt. Inmatningsrotorn behöver inte reverseras och därmed behöver inte något material plockas upp en gång till. Den hydrauliskt höj-och sänkbara knivkassetten spar tid och skyddar maskinen samtidigt som det underlättar åtkomligheten till knivarna. Enkelt, snabbt och utan verktyg: För att montera eller demontera knivarna sänks helt enkelt hela knivkassetten och alla knivar lossas i ett enda moment. Kniv: Med växling i knivväxlingen väljs antal knivar för att välja önskad snittlängd. Det är inte nödvändigt att demontera enskilda knivar. Du kan välja 8, 9, 17 knivar för att åstadkomma 128 eller mm 64 mm snittlängd och 13, 13, 26 knivar för 84 eller 42 mm snittlängd. Sätt reglaget på position 0 för att dra ur alla knivarna. Högsta förarkomfort uppnås med det hydrauliska knivväxlingssystemet som finns tillgängligt som extrautrustning. Välj hela eller halva antalet knivar bekvämt från förarplats och snitta grödan i önskade längder. Välj i stället position 0 för att dra alla knivarna från inmatningsöppningen om du inte vill att materialet ska snittas alls. 11

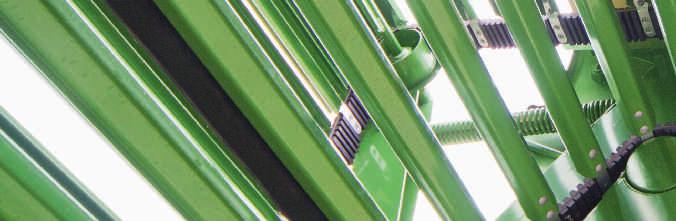

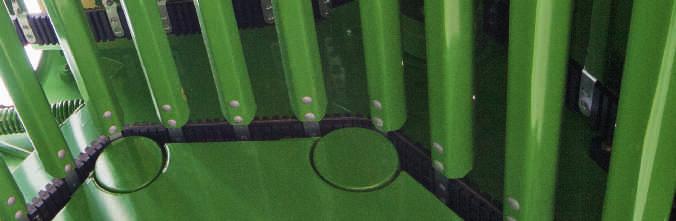

12 NovoGrip ett fast grepp om materialet 3 års garanti* *max balar Säker balrotation Klarar hög belastning Oöverträffad baldensitet Tyst och jämn gång Absolut underhållsfri Lägre bränsleförbrukning NovoGrip stavmedbringare är ett unikt presskoncept som har utvecklats under flera års försök och tester. NovoGrip kombinerar den kraftfulla balrotationen hos stavkedjeelevatorer med den tysta arbetsgången för remsystem. För att åstadkomma hårda och välformade balar består NovoGrip av en ändlös elevator där stavarna monterats i förstärkta gummiremmar. Stålmedbringare och ändlösa förstärkta gummiremmar: Den idealiska kombinationen för att forma balar med högsta densitet i halm, hö och ensilage. Systemet bygger på extremt hög remspänning som överför drivkraften till balen. Hemligheten bakom 100 % belastningstålighet: Flera lager textil och gummi bildar en ändlös rem och vulkaniseras ihop till en homogen rem i slutet av tillverkningsprocessen, vilket ger styrka för 100 % belastning. Remkonstruktionen: Varje rem är tillverkad av tre lager höghållfast polyester och polyamidtextil plus ett lager gummikuggar som vulkaniserats i varje sida. Kuggmönstret ger remmen överlägsen elasticitet, styrka och livslängd. 12

13 Rundbalspressar arbetar över hela världen under en mängd skiftande förhållanden. Därför måste de fungera lika bra i såväl halm som hö och ensilage. Utmaningen är välkänd för alla i branschen. Halm och hö är ofta torrt och skört efter längre torrperioder. Vattenhalten varierar kraftigt från mycket torrt till tung våt ensilage, medan hög sockerhalt kan innebära problem med vidhäftning. NovoGrip klarar att hantera dessa utmaningar och presterar ett tillförlitligt arbete under alla dessa förhållanden. KRONE NovoGrip ger dig trygghet, den behandlar materialet skonsamt men bestämt och stavarna greppar tag i balen medan remmarna ger det höga presstrycket. Håll balen i rullning: Genom att stavarna griper tag i balen åstadkommer de en positiv kontinuerlig balrotation alltid och i alla förhållanden, till och med i mycket torr och skör halm. KRONE NovoGrip utmärker sig också i de svåraste situationer. Hållbart och starkt: Stavfästena är skruvade fast i remmarna och monterade i bussningar. Bussningarna fungerar även som distanser för att ge det utrymme som krävs för att spänna och låsa skruvarna. Stavfästena är monterade väl skyddat mellan gummikuggarna. Kvalitet framför allt: Vi testar remmarna kontinuerligt för att kontrollera att de är motståndskraftiga mot förslitning och för att kontrollera att det inte uppstår separation mellan kordlagren och gummit som är vulkaniserat mot dem. Under praktiskt arbete är belastningen på remmarna endast 10 % av den uppmätta bristningsgränsen. 13

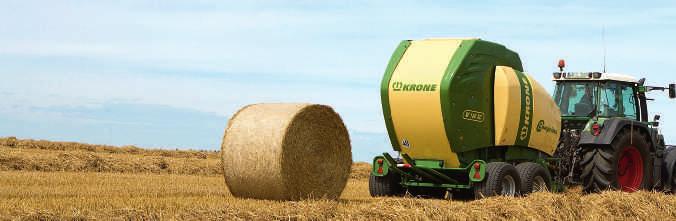

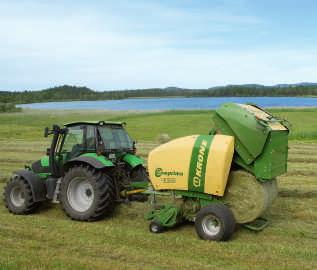

14 Fixkammarpressen med säker balrotation Comprima F 125, F 125 XC Rundbalar med 1,25 m diameter Oöverträffad baldensitet och tyst gång tack vare KRONE NovoGrip Enkel konstruktion, få drivkedjor X-Cut snittrotor finns som tillvalsutrustning Utnyttja fördelarna med de nya fixkammarpressarna Comprima F 125. Dessa maskiner är utrustade med den effektiva pickupen utan kurvbana; NovoGrip stavelevator som ger hög baldensitet. Pressarna har enkel konstruktion, hög slitstyrka och är lätta att underhålla många fördelar som lönar sig i längden. Effektivt: Den centrala växellådan (540 r/min) överför kraften till korta och direkta drivaxlar på båda sidor för optimal fördelning av effekten. Rent och snyggt: Drivkedjorna sitter glest monterade och är få till antalet för att minimera effektbehovet, ge bättre tillförlitlighet och reducera driftskostnaderna. Lättöverskådligt: Alla komponenter och drivenheter är lätta att kontrollera och att komma åt för att göra underhåll och service så bekvämt som möjligt. 14

15 KRONEs fixkammarpressar ger överlägsen pressning i ensilage, hö och i halm med lugn och mjuk gång i alla grödor samtidigt som de är exceptionellt enkla att använda och att serva. Eftersom pressarna är byggda efter ett modulsystem finns de att få i en mängd olika utföranden för att du ska kunna skräddarsy din rundbalspress efter dina behov. Välj mellan ett brett program av specifikationer som till exempel inmatningsrotor eller XC snittrotor med 17 eller 26 knivar. Du kan även välja mellan dubbel garnlindning eller nätlindning, boggiaxel och Medium-, Comfort- eller CCI-ISOBUS- monitor. Praktiskt: Balrotationscykeln startar och NovoGrip med sin stavelevator löper på styrrullar och bildar en polygonformad balkammare som griper tag i materialet vilket leder till en hög förkompression. I bästa form: När balen blir större och hårdare följer elevatorremmarna en ny väg, bort ifrån styrrullarna högst upp, och bildar nu en cirkelformad balkammare vars diameter bestämmer balens slutliga storlek. Tillförlitlig: När pressningen fortsätter överför remmarna med stavarna trycket till fjädrarna, spännararmarna och rullarna. Hur hårt fjädrarna är spända indikerar det momentana presstrycket. Ändå förblir den färdigpressade balens storlek alltid konstant tack vare balkammarens inre geometri. 15

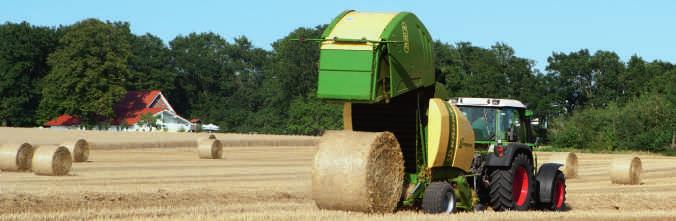

16 Rundbalspress med semiflexkammare Comprima F 155, F 155 XC Fixkammarpress med variabla egenskaper 6 olika baldiametrar från 1,25 till 1,50 m Högsta baldensitet och tyst gång med KRONE NovoGrip Enkel konstruktion Enkel att underhålla Comprima F 155 och F 155 XC med semiflexkammare är de första rundbalspressarna som arbetar enligt fixkammarprincipen men som pressar balar med variabel diameter från 1,25 till 1,50 m. Semiflexkammaren, som kombinerar funktionerna hos både fix-och flexkammarpressar, är ett unikt system på världsmarknaden. Tack vare NovoGrip-systemet kombineras tyst gång med hög baldensitet i denna konstruktion. Comprima F155 XC är utrustad med X-Cut snittrotorn som har upp till 26 knivar. Startproceduren: Under den inledande delen av balrotationen löper NovoGrip stavelevatorn på sina styrrullar och bildar då en polygonformad balkammare som griper tag i materialet. Balkammaren blir cirkelformad: När mer material matas in i balkammaren ändras balkammarens form och blir cirkelformad. Elevatorns remmar löper på styrrullarna tills baldiametern är 1,20 m. Så snart baldiametern uppnått 1,20 m lyfts elevatorn upp från styrrullarna. Då rör sig spännararmarna nedåt, vilket tillåter elevatorn att expanderar för en större baldiameter. 16

17 Framåtsträvande lantbrukare och maskinstationsägare söker innovativa maskinkonstruktioner som ger möjlighet att öka både lönsamhet och effektivitet. Nya Comprima F 155, som kombinerar fördelarna i både fix- och flexkammare, innebär ett steg framåt med den semiflexkammaren. Med dess enkla konstruktion visar sig Comprima F 155 och F 155 XC vara mera kostnadseffektiv, mera servicevänlig och lättare att utföra underhåll på än rundbalspressar med flexkammare. De producerar balar med varierande diameter, med avtagande hårdhet mot balens mitt och med en relativt liten och mjuk kärna även i balar med stor diameter och med hög balvikt. Ett genialt system: De teleskopiska fjäderbenen med stoppanslag på båda sidor om bakgrinden håller tillbaka spännararmarna och därmed elevatorn när den lyfts upp från styrrullarna. Detta sker när balen uppnått den förinställda diametern. Inställningssystemet med stoppanslag och sprintar: Här ställs balens diameter in, från 1,25 till 1,50 m i steg om 5 cm. När sprintarna återmonteras i dessa teleskopiska fjäderben, hålls spännararmarna antingen tillbaka eller slackas varvid baldiametern förinställes. Enkelt och okomplicerat: Comprima F 155 med semi-flexkammare har en enkel, okomplicerad och kompakt konstruktion och har avsevärt färre komponenter än flexkammarpressar. 17

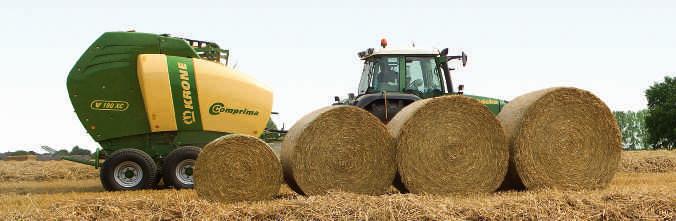

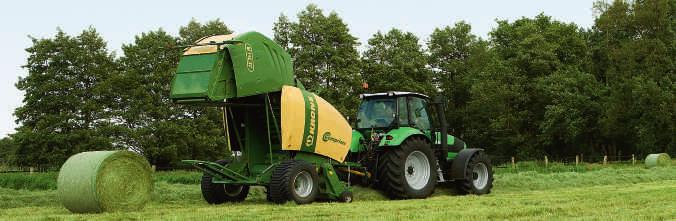

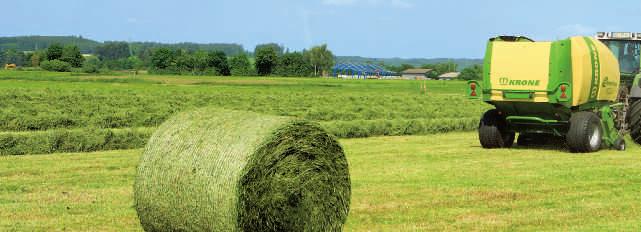

18 Rundbalspressar med flexkammare Comprima V 150, V 150 XC, V 180, V 180 XC, V 210, V 210 XC Comprima V 150: 1,00 1,50 m baldiameter Comprima V 180: 1,00 1,80 m baldiameter Comprima V 210: 1,00 2,05 m baldiameter Balens hårdhet ökar progressivt efterhand som balens diameter ökar Två separata NovoGrip stavelevatorer Comprima V 150, V 180 och V 210 flexkammarpressar: Det rätta valet för dig som söker hög avverkning och hög baldensitet. Dessa rundbalspress levererar inte bara mycket hårda balar, de åstadkommer inte bara högkvalitativt arbete och har inte enbart riklig standardutrustning. De har även en mängd innovativa detaljer som till exempel styrningen av de två elevatorerna med dubbla svängarmar. Systemet omfattar dubbla svängarmar, EasyFlow-pickup utan kurvbana och dessutom kan X-Cut snittrotor med hydraulisk knivkassett erhållas som tillvalsutrustning. Två stavelevatorer: Båda elevatorerna styrs av samma dubbla svängarmar. De omsluter hela balen från bildandet av kärnan till avslutningen av pressningen vilket ger utmärkt balrotation och hög baldensitet. En tryckreglerventil styr baldensiteten: Efterhand som balen växer och geometrin i balkammaren ändras ökas trycket på balen vilket säkerställer att baldensiteten blir mycket hög även i de yttre lagren på balar med stor diameter. Elektrisk tryckreglering finns tillgänglig som tillvalsutrustning. Standardutrustning för mjuk kärna: Det är oftast en fördel om höbalar har en mjukare kärna för att fukt lättare skall avdunsta. Detta regleras i den inledande fasen i balkammaren. 18

19 Mångsidig användbarhet är en viktig parameter då det gäller kostnadseffektivitet hos en rundbalspress. Comprima V 150, V 180 och V 210 konstruerades för att möta maskinstationers krav och de kan producera balar med diameter upp till 1,5 1,8 m och 2,05 m. Mindre balstorlek eftersträvas ofta i hösilage och ensilage medan större balar är önskvärt i hö och halm. Baldiametern ställs in steglöst och det är möjligt att göra kärnan mjuk så att fukt lättare avdunstar från till exempel höbalar. Elevatorn roterar balen moturs vilket säkerställer hög avverkning och ett kontinuerligt materialflöde från starten av pressproceduren. Perfekt: En rundbalspress är inte bara så bra som dess funktioner tillåter utan också så bra som dess konstruktion tillåter. Comprima V 150, V 180 och V 210 sticker ut tack vare deras okomplicerade uppbyggnad vilket ger ett minimum av service och underhåll. Variabel baldiameter: Då mer material matas in i balkammaren pressar de två NovoGripelevatorerna lager efter lager så att hårda välformade balar bildas. Stavarna griper tag i materialet vilket ger en positiv rotation i alla stadier av pressningen. Presstrycket regleras via en hydraulcylinder och den främre dubbla svängarmen och de bakre spännararmarna. Så snart balen uppnår förinställd diameter startas nätlindningen. Som ett sista steg öppnas bakgrinden och balen släpps. 19

20 Perfekt lindning för perfekt balform Aktiv lindningsmatning Säker lindning med kort matningsväg Automatisk start av lindningen Hanterar alla vanliga typer av nät, mantelfilm och garn Fyra garnspolar för snabb garnlindning KRONE Comprima rundbalspressar finns med tre olika lindningssystem: nät-, mantelfilm- eller fyrtråds garnlindning. Alla tre systemen är mycket snabba och ökar din produktivitet. Hög förrådskapacitet: Den stora vattentäta boxen för garnrullar kan ta upp till 10 eller 4 rullar garn och 2 nätrullar, eller 3 rullar nät. Nätrullarna (upp till 3600 m) sitter säkert på plats med en speciell hållare. Elektrisk nätmatning: Vid slutet av presscykeln startas lindningen av en elmotor som aktiverar en tandad styrplåt som matar in nätet i balkammaren. Hårt lindat: Den justerbara nätbromsen säkerställer att balarna blir hårt lindade och välformade samt att de bibehåller formen under transport. Nätbromsen är också en fördel då man använder nät med olika egenskaper och kvaliteter. 20

21 Lindningssystemet är placerat i maskinens framkant. Placeringen innebär flera fördelar som till exempel kortare avstånd till balkammaren och därmed mera tillförlitlig nätmatning. Dessutom innebär det att föraren enkelt kan hålla uppsikt över processen. Att byta nätrulle är säkert och bekvämt eftersom föraren kan stå på marken och göra det. För att ersätta en tom rulle svängs helt enkelt den använda nätrullen ut och den nya rullen träs på istället. Över hela bredden: En sträckarm ser till att nätet täcker hela balens bredd och t.o.m. utöver bredden (RoundEdge-nät) för att eliminera risken för att luftfickor uppstår. Kontroll: En sensor känner av antalet lindningsvarv på ett tandhjul och sänder signaler vidare till styrenheten. Så snart ett förprogrammerat antal lindningar uppnåtts kapas nätet automatiskt. Rent snitt: Nätkniven når över hela balens bredd. Då en spärrhake lossas svängs kniven in under det spända nätet och skär av det. 21

22 Nät- eller filmlindning enkelt och effektivt Perfekt lösning: Nät-/filmlindningen startas och matas direkt in i balkammaren. Därför är det inte nödvändigt att mata in mer material i balkammaren för att starta nätlindningen. En plåt med tandade kanter griper tag i nätet och drar det mot inmatningsrullen där det fångas upp av balen. Ett snabbt, tillförlitligt och effektivt system. Nätstartposition: Styrplåten befinner sig i upplyft position under pressningen med nätet hängande cirka 20 cm från den tandade kanten. Kniven sitter fortfarande i kapposition och nätbromsen är aktiverad. Nätmatningsposition: Svängarmen styr styrplåten som låter nätet hänga ner mot inmatningsrullen. Detta medför att nätet matas in i balkammaren där det fångas upp av balen. Nätbromsen lossas och kniven svängs ut. Nätlindningsposition: Svängarmen drar tillbaka styrplåten till lindningsposition. Bromsen sträcker nätet. Balen drar nätet över sträckarmarna och styrplåten och in i balkammaren. Lindningscykeln startas. Nätkapningsposition: Styrplåten lyfts helt upp. Spärrhaken för nätkniven släpps, nätkniven svängs in i det spända nätet och kapar av detta över hela bredden. 22

23 QuattroSpeed: Den revolutionerande garnlindningen KRONEs fyrtrådiga garnlindningssystem lindar balen mycket snabbare än garnlindningssystem med två trådar. Trots sin enkla design, är det extremt pålitligt och lindar de fyra trådarna med perfekt överlappning i flera garnlager ända ut till kanterna. Systemet startas antingen automatiskt eller manuellt från manöverboxen. Perfekt garnstyrning: En styrskiva med koniska spår reglerar hur många lager garn som ska lindas runt balen per lindningscykel. Två styrblock fördelar trådarna jämnt över hela balens bredd. När lindningscykeln startas löper trådarna över gummihjulet och tryckrullen och in i balkammaren där de fångas upp av den rullande balen. Garntrådarna börjar alltid lindas och kapas alltid i balens mitt vilket gör att inga garnändar sticker ut vid balgavlarna. QuattroSpeed levererar välformade balar. 23

24 Manöverboxar Alpha, Beta II, Delta och CCI 200 Bekvämt Tydlig layout Praktiskt Display med grafiskt användargränssnitt fr.o.m Beta II CCI 200: ISOBUS-kompatibel monitor KRONE Comprima rundbalspressar kan manövreras med olika manöverboxar beroende på användarens behov. Alpha, Beta II, Delta och CCI 200 passar alla Comprima-modeller och versioner. Redskapsdatorn är den viktigaste delen i systemet: Processorn för Medium - och Comfort -systemen, registrerar alla sensorsignaler och överför dem till boxen. Den aktiverar även den automatiska lindningscykeln. Välformade balar: Om pressen specificerats med elektroniksystemet Medium har modellerna F 125 och F 155 en indikator på pressfrontens båda sidor. Dessa indikatorer visar aktuellt presstryck inne i balkammaren. Bra överblick: Medium elektroniksystem för pressar med flexkammare har indikatorer på båda sidor av maskinen som visar aktuell baldiameter. Systemet levererar absolut jämnt formade balar. 24

25 Alla KRONE manöverboxar har en robust design, en tydlig layout och är enkla att använda, även i mörker. CCI 200-boxen erbjuder full ISOBUSkompabilitet. Alpha manöverbox och Medium elektronik: Dessa indikerar balens slutliga diameter och presstryck, ger ljudsignal som indikerar automatisk eller manuell start av nätlindning och ställer in och övervakar antal nätlindningsvarv. Beta II manöverbox: Denna lättanvända manöverbox (endast för Comprima F och V) erbjuder en 4,3 färgdisplay och manöverpanel med 8 grupperade knappar. Visar presstryck, baldiameter, start av lindningscykel och balräknare samt ventil och sensorfunktioner. Tillvalet WKT joystick kommer att ytterligare öka komforten för denna användarvänliga terminal. Delta manöverbox: Denna har en 5,5 färgdisplay med pekskärm, en manöverpanel med 12 knappar och ett vridreglage, vilket ger föraren information om ventil och sensorfunktioner samt diagnostik och avkastningsdata. För ökad förarkomfort kan den utrustas med WTK joystick och kamera som tillval. En manöverbox som klarar allt: CCI 200 har 8,4 färgdisplay med pekskärm, full ISOBUS-kompabilitet och alla funktioner som Beta II erbjuder. Dessutom finns kundräkneverk för upp till 20 kunder och 2 säsonger. 25

26 Comprima Mindre stilleståndstid, högre produktivitet Krone Comprima rundbalspressar har en mängd innovativa funktioner som du kommer att uppskatta. Den okomplicerade uppbyggnaden gör det enkelt att använda dem samtidigt som det garanterar ett minimum av underhållsbehov och maximal livslängd. Underhållet underlättas av centrerade smörjställen och en excentrisk pump för automatisk kedjesmörjning. Den tilltalande designen kan kompletteras ytterligare av tillgängliga utrustningsalternativ som kan höja maskinens prestanda och minska belastningen på både traktor och maskin. Ta till exempel balutrullaren som eliminerar behovet att backa traktorn varje gång en färdigpressad bal ska läggas av. Balutrullaren som finns tillgänglig som tillvalsutrustning, skjuter ut balen tillräckligt långt från pressen för att bakgrinden ska kunna stängas utan problem. Därför behöver inte traktorn backas varje gång en bal är färdiglindad och skall läggas av. Längre livslängd: Den automatiska kedjesmörjningen med stor oljebehållare och excentrisk pump är en alternativ utrustning som minimerar underhållet och som avsevärt förbättrar Comprima-pressens kostnadseffektivitet. Automatisk smörjning: En excentrisk pump förser drivkedjorna med olja. Mängden olja justeras med excentern på oljepumpen. Med smörjpunkter placerade i skyddade områden blir smörjningen effektivare och mera varaktig. 26

27 KRONE rundbalspressar är inte bara konstruerade för högsta baldensitet och högsta kapacitet, de är även enastående för sin enkla konstruktion och för att vara lättåtkomliga. Service och underhåll på en Comprima är så enkelt det kan bli. Sidopanelerna är lätta att öppna och ger god åtkomst för snabba kontroller av drivning och vitala komponenter från marknivå. Förarkomfort i toppnivå: Med daglig service som gjorts så enkel att utföra, att det inte finns något som kan gå föraren obemärkt förbi. Alla smörjställen sitter lättåtkomligt grupperade. Tyst och mjuk gång: De kraftiga rullkedjorna tål mycket höga belastningar och hålls spända med fjäderbelastade automatiska spännrullar för att minimera underhåll och öka livslängden. Snygg design, typiskt KRONE: De snygga sidopanelerna av plast är stötsäkra, UV-tåliga, motståndskraftiga mot väder och vind, dessutom tål de både värme och kyla. 27

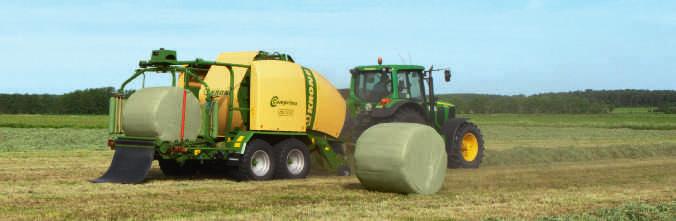

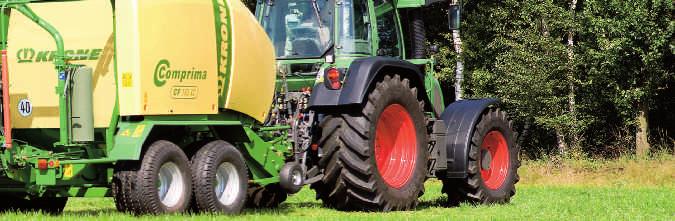

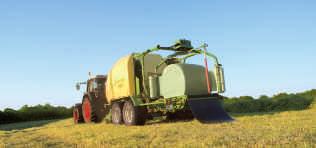

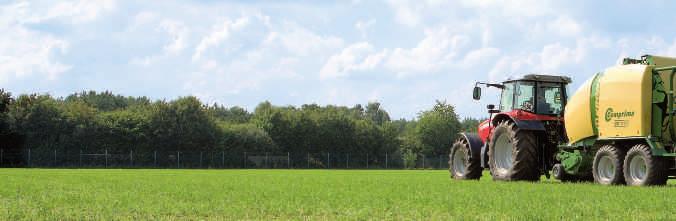

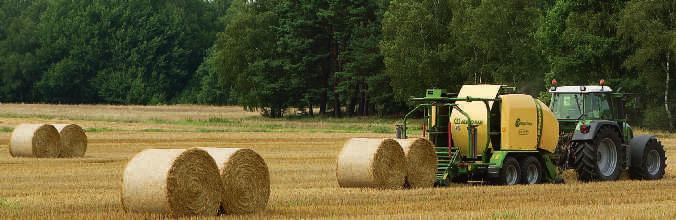

28 Kombipressar med NovoGrip-systemet Comprima CF 155 XC, CV 150 XC Lägre driftskostnader Eget separat hydraulsystem Maximal förarkomfort Högsta baldensitet och tyst gång med KRONE NovoGrip EasyFlow pickup utan kurvbana X-Cut snittrotor med 17 knivar som standard, 26 knivar som tillval Comprima CF 155 XC med semiflexkammare, och Comprima CV 150 XC med flexkammare ett koncept som fungerar. Dessa kombipressar förenar två arbetsmoment i en maskin, vilket eliminerar behovet av en extra traktor med förare. Men inte bara det, eftersom både press och inplastare kommer från samma tillverkare kontrolleras alla maskinens funktioner och arbetscykler automatiskt och justeras in i perfekta arbetssekvenser för att ge absolut bästa prestanda. KRONE EasyFlow: Comprima kombipressar utrustas med EasyFlow-pickupen utan kurvbana och med en arbetsbredd av hela 2150 mm (DIN 11220). Eftersom pickupen arbetar med 30 % högre hastighet har dessa maskiner en enorm aptit och levererar oöverträffad kapacitet. X-Cut snittrotor: Eftersom de oftast arbetar med ensilage är alla kombipressar utrustade med X-Cut snittrotor med 17 knivar eller 26 knivar. NovoGrip stavelevator är standardutrustning på alla Comprima kombipressar. Det unika systemet ger hög baldensitet samtidigt som det arbetar tyst och mjukt. 28

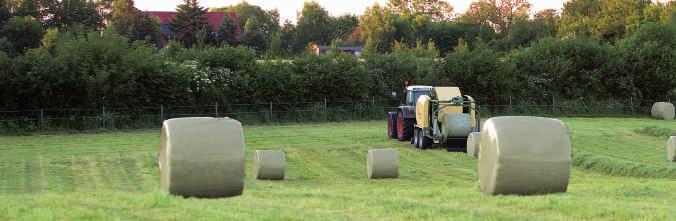

29 Om målsättningen är att skörda ensilage av hög kvalitet så innebär Comprima CF 155 XC och Comprima CV 150 XC en trygg investering. Eftersom inplastning sker direkt efter pressning minskar risken för att kvaliteten på ensilaget försämras medan balen ligger ute på fältet i väntan på att plastas in. Samtidigt elimineras risken för att materialet ska förorenas eftersom balen inte läggs av direkt på marken innan inplastningen. Tyngre gröda är inte heller något problem, dels tack vare det separata hydraulsystemet som kontrollerar och styr alla funktioner men även tack vare boggieaxeln som reducerar marktrycket. Det separata on-board hydraulsystemet får olja från en separat oljetank för att konstant tillgång på hydraulolja till de olik funktionerna helt oberoende av traktorns hydraulsystem ska garanteras. På oljetanken finns ett siktglas som underlättar vid kontroll av oljenivån. Den separata transmissionen: Pressen drivs av en huvudväxellåda och hydraulsystemet drivs via en fördelningsväxellåda med hydraulpump. Om ett totalstopp inträffar i pressen, kan huvuddrivningen kopplas ur, så att hydraulpumpen kan fortsätta att förse hydraulsystemet med olja. Maximal flexibilitet: Comprima CF 155 XC och CV 150 XC erbjuder även möjligheten att kunna pressa hö och halm utan att plasta in balarna. Det innebär att balarna kan läggas av två och två vilket gör uppsamling och lastning effektivare. 29

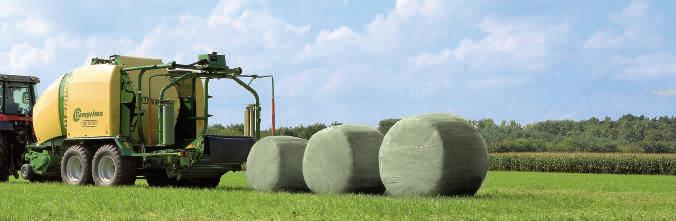

30 Unikt den första kombipressen med semiflexkammare Comprima CF 155 XC 6 olika baldiametrar från 1,25 1,50 m Automatisk styrning av press- och inplastningsfunktionerna Tillförlitlig baltransport via lyftarm Kompakt och kort design Comprima CF 155 XC. Det är den enda kombipressen som har semiflexkammare. Maskinen pressar och plastar in balar med 1,25 1,50 m diameter. Kombipressen är kort och kompakt byggd och är i standardutförande utrustad med både NovoGrip-systemet och tandemaxel. Comprima CF 155 XC är världens första semiflex kombipress. Du kan enkelt uppfylla dina kunders krav på ensilagebalar med större diameter för du spar både plast och tid då du ska samla upp balarna. Balar med större diameter är nu också efterfrågade i hö och halm. Precisionsstyrning: Lyftarmen placerar balen snabbt, exakt och centralt på lindningsbordet, även i kuperad terräng. Inställning med sprint: Baldiametern ställs in i steg om 5 cm, från 1,25 till 1,50 m, genom att en sprint flyttas på fjäderbenen på vardera sidan av maskinen. Med fjäderbenen justeras baldiametern i NovoGrip-systemet. Snabbt och enkelt! 30

31 Ett helt automatiskt och integrerat system: Så snart balkammaren är full eller det förinställda presstrycket uppnåtts ger systemet föraren en signal att stanna ekipaget. Nätet matas in i balkammaren och nätlindningen startar. Sedan öppnas bakgrinden och lyftarmen för över balen till lindningsbordet. Medan maskinen börjar pressa en ny bal startar inplastningen och stoppar automatiskt då förinställt antal inplastningsvarv uppnåtts. Nästa gång ekipaget stannar, då nästa bal pressats färdigt, tippas lindningsbordet bakåt och lägger av den inplastade balen på marken. Naturligtvis kan föraren om så önskas överbrygga varje enskild maskinfunktion från manöverboxen och bestämma var balarna ska läggas av. 31

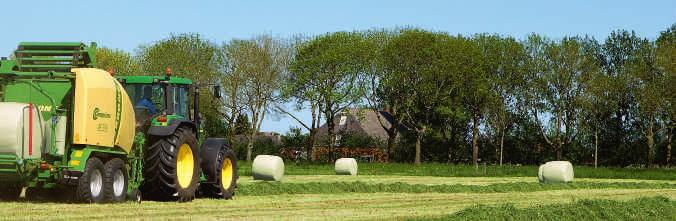

32 Kombipress med flexkammare Comprima CV 150 XC Variabel baldiameter från 1,00 1,50 m Högsta baldensitet och tyst gång med KRONE NovoGrip Automatisk styrning av press- och inplastningsfunktionerna Tillförlitlig baltransport via elevator med kedjor och stavar KRONE Comprima CV 150 XC är en kombipress som har flexkammare. Den delar pressmodulen med CV 150 XC flexkammarpress med X-Cut snittrotor. NovoGrip stavelevatorsystemet producerar balar med högsta baldensitet och med variabel baldiameter från 1,00 till 1,50 m. Ett helt automatiskt och integrerat system: Så snart balkammaren är full eller när det förinställda presstrycket uppnåtts ger systemet föraren en signal att stanna ekipaget. Nätet matas in i balkammaren och nätlindningen startar. Sedan öppnas bakgrinden och balelevatorn för över balen till lindningsbordet. Medan maskinen börjar pressa en ny bal startar inplastningen och stoppar automatiskt då förinställt antal inplastningsvarv uppnåtts. Nästa gång ekipaget stannar, då nästa bal pressats färdigt, tippar lindningsbordet bakåt och lägger av den inplastade balen via en gummiduk såsom beskrivits för Comprima CF 155 XC. 32

33 Comprima CV 150 XC kombipress med flexkammare erbjuder en hel rad tillbehör som gör det möjligt för användaren att ge kunderna all den service de efterfrågar. De kan pressa och plasta in balar med diameter på 1,00 1,50 m eftersom press och inplastare utgör en perfekt kombination. Materialet snittas av antingen 17 eller av 26 knivar så att balarna blir lättare att dela och fördela vid utfodringen. Dessutom kan CV 150 CX hålla kvar en bal för att sedan släppa av två balar åt gången vilket ger ännu högre flexibilitet vid pressning av hö och halm. Balelvatorn på Comprima V 150 XC är ett system med kedjor och stavar som för över balen från balkammaren till lindningsbordet, ett tillförlitligt system som ger perfekt stöd mot balens sidor för säker flyttning av balen även under svårare förhållanden. Kraftfull drivning: Balelevatorn drivs av två hydraulmotorer som är monterade på båda sidor om elevatorn. De två motorernas kombinerade drivkraft flyttar över även de tyngsta balarna säkert till lindningsbordet även kuperad terräng. Ett säkert grepp: Kedjorna och stavarna på lindningsbordet håller och roterar alla balar säkert. Systemet med guidad kedja och stavar förhindrar att balen studsar på bordet för att säkerställa fullgod inplastning. 33

34

35

36 Dubbla kapaciteten på halva tiden Säker balrotation på lindningsbordet tack vare kedjeelevator Djup vagga ger optimal stabilitet för balen Överlappande förslutning av filmen Kontrollerad precisionskapning av filmen Automatisk övergång till enarmslindning då filmen tar slut eller vid brott Flera samverkande funktioner kräver perfekt synkronisering av alla komponenter. Detta är exakt vad som sker i KRONEs kombipressar. Eftersom både press och inplastare kommer från samma tillverkare är samtliga funktionssekvenser perfekt inprogrammerade. De dubbla lindningsarmarna arbetar mycket snabbt för att göra lindningsbordet klart för nästa bal från balkammaren. Resultatet blir att du pressar fler balar per timme. Hållarna på lindningsarmarna rymmer 500 mm och 750 mm filmspolar. Två arbetar snabbare än en: De dubbla lindningsarmarna plastar in balen dubbelt så snabbt och halverar därmed tiden som krävs för inplastning, vilket avsevärt ökar maskinens kapacitet. Armarnas position registreras av sensorer och sensorer registrerar även om plasten skulle brista. Bekväm hantering: Matararmarna sträcker filmen mellan 50 % till 70 % vilket enkelt kan ställas in. Denna standardutrustning spar plastfilm och ger flexibilitet att kunna använda olika typer av plastfilm. Perfekt i varje detalj: Den hydrauliska drivningen av kedjeelevatorn och de dubbla lindningsarmarna är programmerade för att säkerställa perfekt överlappning av plastfilmen. Säkerhetsbyglar stannar inplastningen omedelbart vid kontakt. 36

37 Inplastaren arbetar extremt tillförlitligt. Då inplastningen är färdig griper en arm tag i plastfilmen på vardera sidan som trycker ned filmen och klämmer fast den. Armarnas tångliknande rörelse gör att filmen veckas så att den säkert kan klämmas fast i filmhållaren. Systemet garanterar också att nästa bals inplastning påbörjas utan problem. Så enkelt som möjligt: Föraren förväljer önskat antal inplastningsvarv (2, 4, 6 eller 8) från manöverboxen vid förarplatsen och ställer in för 500 mm eller 750 mm film via en spak vid kedjeelevatorn. Perfekt avskuret: Då lindningsbordet lyfts för att tippa av balen perforeras filmen automatiskt av knivar som finns monterade på båda sidor. Då balen rullar av bordet brister filmen längs perforeringen. Perfekt stöd: Lindningsbordet på Comprima kombipressar har formen av en djup vagga som stöder balens gavlar då den placeras på bordet och plastas in idealiskt för arbete i kuperad terräng. 37

38 Balvändare, som placerar balen stående på högkant är standard. Balgavlarna täcks av ett extra antal plastlager som skyddar från skador av stubb eller fåglar. Uppsamlingen av balarna underlättas också då balarna står upp. Balarna blir lättare att hantera och hydrauliskt roterande balgrip på lastaren behövs inte. Balvändaren viks enkelt undan när maskinen ska pressa halm eller hö då man vill ställa av balarna två och två. Plastfilmsförråd: Placerade alldeles bredvid inplastaren finns två stora förrådsutrymmen som rymmer hela tio rullar 500 mm eller 750 mm plastfilm där dessa skyddas från regn och damm. Enkelt och bekvämt: Hållarna kan vikas ut för att underlätta påfyllning med nya rullar. Rullen träs enkelt över hållaren varefter den fälls in till vertikalläge igen. Väl skyddat: Gummimattan skyddar balen vid avlastning och kan fällas upp och ur vägen vid pressning av hö och halm samt vid transport mellan fälten. 38

39 KRONE Comprima kombipressar erbjuder föraren en mycket bekväm manövrering. Comprima CF 155 XC och CV 150 XC kan utrustas med antingen Delta eller CCI 200 manöverboxar, varav den sistnämnda är fullt ISOBUSkompatibel. För båda varianterna kan alla viktiga automat-, press- och Delta-manöverbox inplastningsfunktioner, ställas in, justeras och kontrolleras. Föraren kan övervaka alla arbetsmoment och processer samt informeras både akustiskt och visuellt. Naturligtvis kan föraren, när så önskas, överbrygga inprogrammeringen och styra maskinen manuellt från boxen. ISOBUS-manöverbox CCI 200 Hjärtat i systemet är redskapsdatorn som tar emot alla signaler från sensorerna och vidarebefordrar dom till manöverboxen för att hålla föraren informerad. Datorn är maskinens hjärna som avsevärt avlastar föraren. Snyggt samlat och robust: Det solenoidmanövrerade ventilblocket kontrollerar hela inplastningsprocessen för att avlasta föraren maximalt. Ventilerna kan manövreras manuellt om det osannolika skulle inträffa att det elektriska systemet skulle fela För säkerhets skull: Nödstoppkontakten och säkerhetsbyglarna på båda inplastningsarmarna stoppar den pågående inplastningen omedelbart. Det garanterar maximal säkerhet då man arbetar runt maskinen. 39

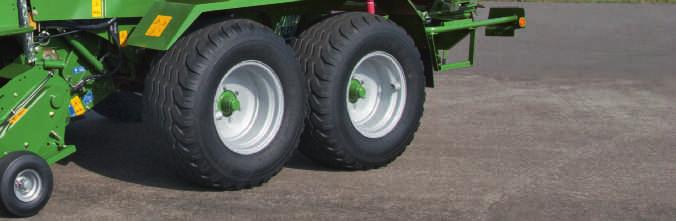

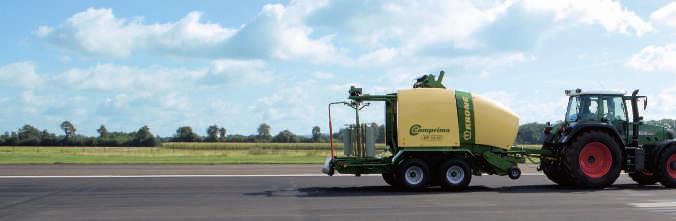

40 På väg mot framgång Tandemaxlar är standardutrustning på Comprima kombipressar För Comprima-modeller utan inplastare, finns axlar som tillvalsutrustning Enastående förarkomfort Jämn och tyst gång Lågt marktryck Speciella förhållanden kräver rätt utrustning. För att kunna svara upp mot alla olika förväntningar erbjuder KRONE sina pressar i Comprima-serien med flera olika alternativa hjulställ. Välj mellan enkel eller boggiaxel, bromsade axlar med hydrauliska eller pneumatiska bromsar eller obromsade versioner. Njut av känslan av att veta att du har rätt utrustning för de jobb du ska utföra. Dragalternativ: Vänd dragbommen för att passa olika infästningar. Vi erbjuder en mängd alternativa drag för att passa olika länders föreskrifter. Dragöglorna finns också tillgängliga i flera olika dimensioner. Dragögla för hitchkrok: Hitchkrok används i flera olika länder. Dragbommen har ett system med hackjustering av dragbomshöjden vilket gör det enkelt att ställa in lämpligaste höjd. Stabilt stödben: Det stabila stödbenet kan justeras i olika höjdlägen tack vare en gängad spindel som gör att nederdelen av stödbenet är teleskopiskt för att ge tillräcklig markfrigång vid arbeten i stora höga strängar. 40

41 Snabba vägtransporter kräver högkvalitativa tystgående axlar. Boggiaxeln erbjuder överlägsen komfort vid snabb körning på väg och i tuff terräng. Samtidigt fördelar den belastningen på fyra hjul vilket ger mindre hjulmotstånd och förhindrar krängning. Hydrauliska eller pneumatiska bromsar ger ökad säkerhet vid vägtransporter och arbete i kuperad terräng. Ökad säkerhet: I Sverige är hydrauliska bromsar standardutrustning på Comprima kombipressar och tillvalsutrustning på alla andra Comprima-modeller. Kan även utrustas med pneumatiska bromsar som tillvalsutrustning Standardaxeln med specialdäck: Beroende av modell och axelspecifikation är alla modeller tillgängliga med 15.0/ PR till 500/ PR däck. Stora lågprofildäck minskar risken för markpackning och spårbildning. KRONE boggiaxel med hög markfrigång ger optimal skonsamhet mot marken samtidigt som den ger tyst och säker arbetsgång. Beroende av modell är boggiaxeln tillgänglig med däckdimensionerna 15.0/ PR till 500/ PR. 41

42 KRONE excellent nätlindningsprodukter Med excellentedge, RoundEdge och StrongEdge erbjuder KRONE nätlindningsprodukter som kännetecknas av hög kvalitet och optimal anpassning efter aktuell gröda. KRONEs excellent nätmaterial är speciellt utvecklat för KRONEs rundbalpressar, där bästa resultat alltid erhålls. EDGE ROUND EDGE STRONGEDGE 2 excellent Edge Ett universalnät från KRONE. Detta nät sprids exakt från kant till kant och är det bästa universalalternativet som passar både halm och hö samt kan användas i alla rundbalpressar. 42 excellent RoundEdge Detta nät erbjuder bättre spridning och går ner över kanterna på balen. Nätet ger mer formstabila balar och skyddar bättre mot fuktinträngning och sönderdelning. excellent StrongEdge Det starkaste nätet bland KRO- NEs nätlindningsprodukter. Med två varptrådar tvinnade till en varptråd som är inflätad i nätet, erbjuder detta nät enorm styrka för stora och tunga balar med grovt material. Nätet erbjuder även extra UV-skydd som minimerar solstrålarnas påverkan. VarioPack 10/04

43 Tekniska data KRONE excellent nätlindningsprodukter Produkt Längd i meter Bredd i mm Antal linjära varptrådar min. draghållfasthet i kg Edge , Edge , RoundEdge , RoundEdge , StrongEdge ,245 50* 320 StrongEdge ,245 50* 320 X-treme UV *Hoptvinnade till 25 varptrådar X-treme UV X-treme UV Garanti för bästa möjliga UV-skydd för alla KRONEnät KRONE excellent plastfilm KRONEs excellent Slide plastfilmsortiment består av tre olika högkvalitativa plastfilmer för bästa resultat avseende ensilage och foder med högsta kvalitet under alla förhållanden. En produktserie som uppfyller alla behov för alla skördeförhållanden KRONE excellent Slide finns i bredderna 750 mm och 500 mm. Med en längd om 1800 m har KRONE excellent Slide 500 en klar fördel avseende inplastning av ensilagebalar med liten diameter och spolen rymmer ca 17% mer än 750 mm filmen i 25 μm tjocklek. ROUNDWRAP Plastfilmbindning KRONE excellent RoundWrap är den senaste produkten i KRONEs plastfilmsortiment. Med en bredd på 1280 mm, täcker plastfilmen hela balens bredd och är bästa alternativ att linda mantelfilm med en KRONE rundbalspress med nätlindningssystem. Tekniska data KRONE excellent plastfilm Produkt Bredd mm Längd i meter Tjocklek μm Antal lager SLIDE SLIDE SLIDE Extra SLIDE Smart RoundWrap

44 Tekniska data Rundbalspressar Fixkammare Semi-flexkammare Modell Comprima F 125 Comprima F 125 XC Comprima F 155 Comprima F 155 XC Baldiameter x bredd ca. mm 1250 x x x x 1200 Längd ca. mm Bredd ca. mm Höjd ca. mm Pickup utan kurvbana arbetsbredd (DIN 11220) ca. mm Antal rader fjäderpinnar Inmatningsrotor Standard Standard Snittrotor med 17 knivar Standard Standard min. snittlängd ca. mm Snittrotor med 26 knivar Tillval Tillval min. snittlängd ca. mm Däckdimension på enkelaxel 15.0/ PR Standard Standard Standard Standard 500/ PR Tillval Tillval Tillval Tillval 500/ PR Tillval Tillval Däckdimension på tandemaxel 15.0/ PR Standard Standard Standard 500/ PR Tillval Tillval Tillval 500/ PR Tillval Tillval Tillval Effektbehov ca. kw/hk 48/65 48/65 51/70 51/70 Strömförsörjning 12 V 12 V 12 V 12 V Tipputtagsventilbehov 2 x EV 2 x EV 2 x EV 2 x EV Alla bilder, mått och vikter behöver inte motsvara standardutrustningen. Vi förbehåller oss rätten till förändringar. 44

45 Tekniska data Flexkammare Comprima V 150 Comprima V 150 XC Comprima V 180 Comprima V 180 XC Comprima V 210 Comprima V 210 XC x x x x x x Standard Standard Standard Standard Standard Standard Tillval Tillval Tillval Standard Standard Standard Standard Tillval Tillval Tillval Tillval Standard Standard Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval 51/70 51/70 59/80 59/80 66/90 66/90 12 V 12 V 12 V 12 V 12 V 12 V 2 x EV 2 x EV 2 x EV 2 x EV 2 x EV 2 x EV med fri retur med fri retur med fri retur med fri retur med fri retur med fri retur 45

46 46

47 Tekniska data Kombipressar Modell Comprima CF 155 XC Comprima CV 150 XC Baldiameter x bredd ca. mm x x 1200 Längd ca. mm Bredd ca. mm Höjd ca. mm Pickup utan kurvbana arbetsbredd (DIN 11220) ca. mm Antal rader fjäderpinnar 5 5 Inmatningsrotor Snittrotor med 17 knivar Standard Standard min. snittlängd ca. mm Snittrotor med 26 knivar Tillval Tillval min. snittlängd ca. mm Däckdimension på tandemaxel 500/ PR Standard Standard 500/ PR Tillval Tillval 620/40-R D Effektbehov ca. kw/hk 74/100 74/100 Strömförsörjning 12 V 12 V Tipputtagsventilbehov 1 x EV 1 x EV Alla bilder, mått och vikter behöver inte motsvara standardutrustningen. Vi förbehåller oss rätten till förändringar. 47
