THE GREAT SELECTION 2016

Transkript

1 THE GREAT SELECTION

2 THE GREAT SELECTION 2016 Välkommen till ett urval av våra mest intressanta produkter inför säsongen Thermoprodukter AB startades redan 1983, då idén till Isotherm kyla föddes. Vi har sedan dess utökat vårt sortiment och representerar nu många starka varumärken. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida. Fullständigt sortiment, återförsäljare och servicepartners hittar du på Vi samarbetar med ledande varv, återförsäljare och inte minst de bästa servicepartners vi kan hitta runt om i landet. Vår målsättning är kombinera det lilla familjeföretagets servicekänsla med moderna produkter, snabb logistik och support. Bara du kan bedöma om vi lyckas. Kasta loss för en skön och avkopplande säsong på havet! Anders Stenvinkel, Thermoprodukter AB 2

3 KYLSKÅP Sidan 5 PORTABLA KYLBOXAR Sidan 12 VARMVATTENBEREDARE Sidan 18 VÄRMARE Sidan 20 SPISAR OCH KÖK Sidan 25 BRÄNSLECELLER Sidan

4 4

5 VAD SKA JAG VÄLJA EN KYLGUIDE ISOTHERM KYLA Dagens båtliv kräver mer komfort och mycket av guldkanten ombord är att äta och dricka gott. Det är ofta långt till affären och tillgången på färsk mat är begränsad på sjön. Det är helt enkelt ett måste att ha effektiva och strömsnåla kyl och frysmöjligheter och här har Isotherm lett utvecklingen i över 30 år. För god mathållning bör färskvaror förvaras kallare än +5 C och frysvaror kallare än -10 C för längre tid. Hållbarheten försämras avsevärt om temperaturen överstiger dessa, om än bara för en kortare tid. Vad ska jag välja? Kylskåp, kylbox eller inbyggnadsaggregat dina behov och framförallt tillgången till plats avgör hur du löser kyl och frys. Vi har även olika styrsystem som spar ström samt luft eller vattenkylda kompressorer. KYLNING LUFT ELLER VATTEN Samtliga kylskåp samt våra Classic aggregat är luftkylda. De fungerar bra i normalt klimat och då tillgången på ström är god. Vid behov av effektivare kylning väljer du SP-Self Pumping eller Magnum vattenkylning som finns som på kylaggregaten (specialbeställning övriga). El är alltid en bristvara, utom när motorn går eller landström är ansluten. Vi har olika sätt att styra våra kyl och frysar. Classic Traditionell mekanisk eller elektronisk termostat som reglerar temperaturen SEC Smart Energy Control elektronisk styrning med lagring av energi i matvarorna ASU Automatic Start Up elektronisk styrning med lagring av energi i kylmagasin SEC - SMART ENERGY CONTROL Med de erfarenheter vi har från ASU introducerar vi nu SEC, ett enklare men modernt styrsystem för att spara el. Den bygger liksom ASU på att automatiskt starta kylkompressorn när det finns laddning. Skillnaden är att här lagrar vi energin i matvarorna istället för i ett kylmagasin genom sk överkylning. Vidare finns i SEC en intelligens som steglöst reglerar kompressorns varvtal efter behovet och redan då sparas upp till 35% mot en traditionell termostat. Vid motorgång eller landström kan vi spara ytterligare, upp till 50%. SEC finns som tillval i nya Elegance serien kylskåp och Compact kylaggregat men kan även köpas som lös kit att eftermonteras på existerande Isotherm kylskåp och aggregat med Danfoss/Secop BD-F kompressor. ASU AUTOMATIC START UP Den intelligenta kylen laddar och fryser ner ett kylmagasin då motorn går, landström eller annan laddning sker. Genom att frysa ner vätskan i kylmagasinet binds energin och denna frigörs när spänningen är normal. Vår patenterade ASU teknik är enligt vår mening den mest strömbesparande tekniken på marknaden. Finns på Cruise kylskåp och som aggregat. 5

6 ISOTHERM MARINKYLSKÅP CRUISE CRUISE 42 CR 42 följer de mått som blivit standard i tusentals båtar, med volymen 42 liter och ett frysfack på 4 liter med lucka. Rygghängd avlyftbar kompressordel, som kan placeras upp till 1,5 m från skåpet. ISOTHERM CR G Standardskåp med grå dörr 6.590:- 1921G Monteringsram svart 449:- 1922G Monteringsskenor svart 210:- 1426G CR42 INOX med helt rostfri dörr och flushram 8.810:- Mått B: 380 H: 525 D: 475 (310) mm CRUISE 49 CR 49 med samma standard yttermått som CR 42, med kompressorn fast monterad bakom frysfacket ryms även liggande eller stående 11/2-liters PETflaskor. CR 49 har tresidig monteringsram, innerbelysning och finns även med kylmagasin och ASU. ISOTHERM CR G Standardskåp med grå dörr 8.190:- 1493G ASU skåp med grå dörr :- 1496G CR49 INOX med helt rostfri dörr och flushram 9.360:- Mått B: 380 H: 525 D: 470 mm CRUISE 65 CR 65 med frysfack på 4 liter med lucka. Det rymmer liggande eller stående PETflaskor och mjölkpaket. Inbyggd kompressor ger slät ryggsida. CR 65 har tresidig monteringsram, innerbelysning och finns även med kylmagasin och ASU. ISOTHERM CR G Standardskåp med grå dörr 8.810:- 1653G ASU skåp med grå dörr :- 1656G CR65 INOX med helt rostfri dörr 9.915:- och flushram Mått B: 450 H: 530 D: 500 mm CRUISE 85 CR 85 med 8 liters frysfack med lucka. Det rymmer liggande eller stående PETflaskor och mjölkpaket. Försett med innerbelysning och inbyggd fläktkyld kompressor som ger slät ryggsida. Finns också med ASU-funktion. ISOTHERM CR G Standardskåp med grå dörr 9.890:- 1853G ASU skåp med grå dörr :- 1856G CR85 INOX med helt rostfri dörr :- och flushram 1923G Monteringsskenor svart 270:- 1954G Monteringsram svart flush 1.090:- 1955G Monteringsram rostfri flush 1.364:- Mått B: 475 H: 625 D: 515 mm CRUISE 130 CR 130 är ett traditionellt 130 liters kylskåp med 8 liters frysfack, tre hyllplan och grönsakslåda. Dörren har tre hyllor. Det är försett med belysning och fläktkyld kompressor. Finns också med ASU-funktion. ISOTHERM CR G Standardskåp med grå dörr :- 1303G ASU skåp med grå dörr :- 1306G CR130G INOX med helt rostfri dörr :- och flushram 1924G Monteringsskenor svart 270:- 1957G Monteringsram rostfri flush 1.778:- Mått B: 525 H: 745 D: 505 mm 6

7 ISOTHERM MARINKYLSKÅP ELEGANCE Isotherm CR49 Kyl Elegance CR 49 EL är den minsta kyl av den nya CRUISE Elegance linje. Kylskåpet har en ny innerdel med en justerbar hylla och två dörrhyllor, liksom frysfack med en volym på 4 liter med magnetisk frysfackslucka. Det är försett med blå LED belysning och flushmonterat dörrlås med vädringsläge. Kompressor från Danfoss/Secop vilket garanterar lång livslängd och låg strömförbrukning. Finns med Isotherm Smart Energy Control. ISOTHERM CR 49 ELEGANCE 1498EL CR49 Elegance 8.810:- 1988G Monteringsram 3-sid 410:- SGB00155AA Flushram 3-sid 1.165:- 1499EL CR49 Elegance SEC 9.890:- Mått B: 381 H: 520 D: 450 Isotherm CR65 Kyl Elegance CR 65 EL har samma nya innerdel som CR 49 EL med en justerbar hylla och två dörrhyllor, liksom frysfack med en volym på 4 liter med magnetisk frysfackslucka. Det är försett med blå LED belysning och flushmonterat dörrlås med vädringsläge. Kompressor från Danfoss/ Secop vilket garanterar lång livslängd och låg strömförbrukning. Finns med Isotherm Smart Energy Control. ISOTHERM CR 65 ELEGANCE 1651EL CR65 Elegance 9.360:- 1990G Monteringsram 3-sid 496:- SGB00158AA Flushram 3-sid 1.310:- 1652EL CR65 Elegance SEC :- Mått B: 448 H: 527 D: 480 Isotherm CR85 Kyl Elegance CR 85 EL har den nya innerdelen och ger kunden en 6 liters frysfack med magnetisk frysfackslucka, två flyttbara hyllor och två dörrhyllor. Det är försett med blå LED belysning och flushmonterat dörrlås med vädringsläge. Finns med Isotherm Smart Energy Control. ISOTHERM CR 85 ELEGANCE 1858EL CR85 Elegance :- 1992G Monteringsram 3-sid 526:- SGB00161AA Flushram 3-sid 1.456:- 1859EL CR85 Elegance SEC :- Mått B: 477 H: 620 D: 505 Isotherm CR130 Kyl Elegance CR 130 EL har ett 8 liters frysfack, tre hyllplan och grönsakslåda med en glashylla ovanför. Dörren har tre hyllor. Det är försett med blå LED belysning och flushmonterat dörrlås med vädringsläge. Fläktkyld Danfoss/Secop kompressor. Det är redo för Isotherm Smart Energy Control, liksom alla andra Isotherm Elegance kylskåp. ISOTHERM CR 130 ELEGANCE 1308EL CR130 Elegance :- 1994G Monteringsram 3-sid 546:- SGB00164AA Flushram 3-sid 1.602:- 1309EL CR130 Elegance SEC :- Mått B: 477 H: 620 D:

8 Vit Svart Teak Mahogny ISOTHERM SEC SMART ENERGY CONTROL Nya SEC är en förenklad version av Isotherms patenterade ASU system. SEC reducerar strömförbrukningen genom att minimera kylkompressorns start och stopp och automatiskt reglera varvtalet. Den sänker även temperaturen då laddning av batterierna sker vilket ger en energibesparing på 35-50% mot ett vanligt kylskåp utan SEC. Energibesparingen gör att Isotherm Elegance Line har energiklassning A+. TEKNISKA DATA Typ SEC Volym Mått H x B x D mm Vikt kg Strömförbrukning Frysfack Pris W/24 tim volym lit. 1498EL x 381 x 450* 18 0,6/2,7A :- 1499EL x 381 x 450* 18 0,6/2,7A** :- 1651EL x 448 x 480* 20 0,7/2,7A :- 1652EL x 448 x 480* 20 0,7/2,7A** :- 1858EL x 477 x 505* 24 0,8/4,0A :- 1859EL x 477 x 505* 24 0,8/4,0A** :- 1308EL x 528 x ,2/5,0A :- 1309EL x 528 x ,2/5,0A** :- *) Mått + 50 mm dörrdjup **) Strömförbrukningen kan reduceras med upp till 50% vid användning av Isotherm Smart Energy Control. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. 8

9 ISOTHERM INOX FRONTÖPPNADE OCH UTDRAGBARA KYLSKÅP Vi har nu en komplett serie frontöppnade och utdragbara skåp, sk draglådor, för alla storlekar av båtar. Samtliga i vårt exklusivaste utförande INOX med rostfri dörr med kassaskåpskänsla. Efterfrågan på utdragbara skåp ökar då det har många fördelar, speciellt då skåpet är lågt monterat. Det är inte bara lättare att komma åt matvarorna, det blir mer överskådligt och följer trenden i det moderna köket hemma. CR 36 Detta är en låg frontöppnad kyl där luckan öppnas nedåt och en invändig förvaringsback dras ut som en låda. Perfekt där inget vanligt kylskåp får plats. ISOTHERM CR G Vit dörr och ram 9.910: Rostfri dörr, flushmonterad :- Mått 255 x 453 x 715 CR och DR Rostfria kylskåp alt draglådor. Finns nu i samtliga standardstorlekar, med rostfri dörr och lås. TOP OF THE LINE! ISOTHERM CR 49 L L INOX kylskåp 9.360: L INOX draglåda :- Mått 520 x 400 x 510 ISOTHERM CR 65 L L INOX kylskåp 9.915: L INOX draglåda :- Mått 526 x 470 x

10 ISOTHERM CR 85 L L INOX kylskåp : L INOX draglåda :- Mått 625 x 495 x 545 ISOTHERM CR 130 L L INOX kylskåp : L INOX draglåda :- Mått 745 x 545 x 545 Isotherm har ett brett sortiment av kyl och frysskåp, ismaskiner mm. På vår hemsida finns alla produkter i vårt sortiment. 10

11 TEKNISKA DATA Typ Volym Dimensioner Finns Vikt Strömförbrukning* Danfoss Pris liter HxBxD mm även med kg Snitt/Max (12V) kompressor ASU/SEC typ CR x 440 x 675**1) /2.7 A BD35F 9.910:- CR 36 INOX x 455 x 715 1) /2.7 A BD35F :- CR x 380 x 470**1) /2.7 A BD35F 6.590:- CR 42 INOX x 400 x 515 1) /2.7 A BD35F 8.810:- CR x 380 x 470** ASU /2.7 A BD35F 8.190:- CR 49 INOX x 400 x /2.7 A BD35F 9.360:- DR 49 INOX x 400 x /2.7 A BD35F :- EL 49 Elegance x 381 x 450* SEC /2.7 A BD35F 8.810:- CR 63 F INOX x 495 x /5.0 A BD35F :- CR x 450 x 500** ASU /2.7 A BD35F 8.810:- CR 65 F x 525 x /5.0 A BD35F :- CR 65 INOX x 470 x /2.7 A BD35F 9.915:- DR 65 INOX x 470 x /2.7 A BD35F :- EL 65 Elegance x 448 x 480* SEC /2.7 A BD35F 9.360:- CR x 475 x 515** ASU /4.0 A BD35F 9.890:- CR 85 INOX x 495 x /4.0 A BD35F :- DR 85 INOX x 495 x /2.7 A BD35F :- EL 85 Elegance x 477 x 505* SEC /4.0 A BD35F :- CR 90 F x 525 x 505** /5.0 A BD35F :- CR 90 F INOX x 545 x /5.0 A BD35F :- CR x 485 x 455** ASU /4.0 A BD35F :- CR x 525 x 505** ASU /5.0 A BD35F :- CR 130 D x 525 x 505** /5.2 A BD35F :- CR 130 INOX x 545 x /5.0 A BD35F :- CR 130 D INOX x 545 x /5.2 A BD35F :- DR 130 INOX x 545 x /2.7 A BD35F :- EL 130 Elegance x 528 x 505* SEC /5.0 A BD35F :- DR 160 INOX x 627 x /2.7 A BD35F :- DR 160 INOX Combo x 627 x A 230 V 230 V :- CR / x 500 x 515*** /6.0 A BD50F :- DR 190 INOX x 900 x /6.0 A BD50F :- CR / x 545 x /10.0 A BD35Fx :- CR 195 INOX 130/ x 545 x /10.0 A BD35Fx :- CR / x 735 x /6.0 A BD50F :- CR 200 INOX 150/ x 735 x /6.0 A BD50F :- CR / x 550 x 515*** /6.0 A BD50F :- CR / x 550 x 515*** /6.0 A BD50F :- BI x 340 x 6701) /4.0 A (1.8/4.0 A Frys) BD35F 9.360:- BI x 405 x 5601) ASU /2.7 A BD35F 9.175:- BI x 340 x 5002) /4.0 A BD35F 9.245:- BI 53 F x 430 x /5.0 A3) BD50F :- BI x 360 x 6502) /4.0 A BD35F :- BI x 430 x 6502) /5.2 A BD35F :- BI x 485 x 8052) /5.2 A BD50F :- IM 4 kgs 582 x 353 x A 230 V, 2.8 A 115V230 V/115 V AC :- *) Avser medel/max strömförbrukning i Amp vid 12 volt med +6 C/ i kylutrymmet, omgivningstemperatur +22 C. Snittförbrukningen reduceras med ca. 30 % för ASU-modeller då motorgång en timma per dygn beaktas. Snitt är medelförbrukning över tid och Max är förbrukning då kompressorn går. **) Dörr och dörrtätning ej inkluderat (=40 mm) ***) Dörr och dörrtätning ej inkluderat (=65 mm) 1) Inbyggnadsdjup kan reduceras 160 mm då kompressorn flyttas till annan plats. 2) Höjden reduceras 160 mm då kompressorn flyttas till annan plats. 3) Strömförbrukningen gäller som frys Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. 11

12 ISOTHERM BÄRBAR KYL OCH FRYS ISOTHERM TB15/18 - BÄRBAR KYL & FRYS! NYHET! Detta är något så unikt som en liten bärbar kyl och frysbox. Den drivs av Danfoss/Secop nya, lätta microkompressor vilket ger en vikt på 8.2/8.6 kg och kan kyla ner till -18 C och med en väldigt låg strömförbrukning. Kopplas via cigg uttag eller direkt till batteriet. Finns i 15 och 18 liter storlekar, båda med digitala termostat samt möjlighet att välja ECO-powersave eller MAX-nedkylningsläge. En annan smart detalj är batterivakt, för att förhindra urladdning vid inkoppling till startbatteri. Den större 18L modellen rymmer till och med stående PET flaskor och båda modellerna har LED-belysning. lättaste kompressorboxen på marknaden 8,2 kg ISOTHERM TB 31/41/45/51/55 STRÖMSNÅLA KYL/FRYSAR Denna serie boxar är framtagen för att hålla högsta prestanda i strömförbrukning och utförande. Den kraftiga och robusta konstruktionen i lock, lås och handtag gör denna box lämplig för såväl yrkeschaufförer som i båten på semestern. Finns i 5 storlekar, alla med digital termostat samt möjlighet att välja ECO-powersave eller MAXnedkylningsläge. En annan smart detalj är att batterivakten kan ställas i tre lägen för att förhindra urladdning vid inkoppling till startbatteri. Boxarna går både på 12 och 24V samt 230V för inkoppling hemma. Vi använder endast kompressorer från Danfoss/Secop vilket ger kraft att klara både kyl och frys samt en oslagbar strömförbrukning. Jämför gärna med andra boxar på marknaden! TEKNISKA DATA Typ Volym liter Mått HxBxD mm Vikt kg Strömförbrukning * medel/max Danfoss Kompressor Type Temperaturområde TB15** x 235 x 565 8,2 0,4/4,0A BD1.4F C 5.190:- TB18** x 235 x 565 8,6 0,5/4,0A BD1.4F C 5.490:- TB x 350 x ,0 0,6/4,0A BD35F C 6.490:- TB x 350 x ,0 0,65/4,0A BD35F C 7.625:- TB x 550 x ,0 0,75/5,0A BD35F C 8.810:- TB x 350 x ,5 0,7/4,0A BD35F C 8.810:- TB x 670 x ,5 0,8/5,0A BD35F C :- Omformare för drift av TB15/18 på 230V Art nr IB :- *) Avser medel/max strömförbrukning (12V) utan motorgång vid +6 i kylutrymmet och omgivningstemperatur +22. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. Pris 12

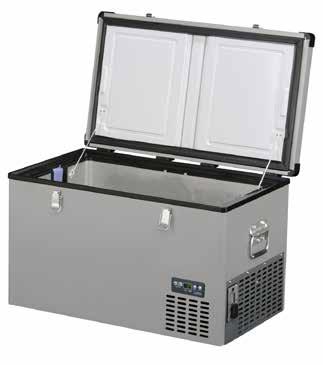

13 ISOTHERM TB STEEL Isotherm TB Steel har kompressor från Secop/Danfoss med justerbar hastighet och integrerad elektronisk styrning. Förångaren skummas inuti de fyra väggarna i kylskåp för att minska någon perforering risk. Lock och fack är tillverkade av lackerad stålplåt. Handtagen är robust och indragbar i syfte att minska den totala storleken. Inuti den nya TB-Steel kan du lagra en 2 liter flaska i vertikalt läge. Hörnen täcks av skyddande plastvinklar och den är utrustad med inre ljus och säkerhetsförslutning som standard. Dubbeldörr VERSION: TB stål DD har två kylda korgar. Dubbeldörr konstruktionen gör det möjligt att välja enskilda temperaturer för varje utrymme för att passa dina behov. Kör som en kombination av kyl och frys, eller ställa upp som två kylskåp eller dubbla frysar alla med olika temperaturer. Typ Volym Mått Vikt kg Strömförbrukning Danfoss Kompressor Temperatur- Pris liter HxBxD mm * medel/max Type område IB-TB65DD 40/26 495x790x465 29,5 0,8/6 BD50F C :- IB-TB x790x ,8/6 BD50F C :- IB-TB92DD 53/39 615x790x465 32,5 0,9/6 BD50F C :- IB-TB x790x ,9/6 BD50F C :- IB-TB118DD 66/52 740x790x465 35,5 1,1/6 BD50F C :- IB-TB x790x ,1/6 BD50F C :- *) Avser medel/max strömförbrukning (12V) utan motorgång vid +6 i kylutrymmet och omgivningstemperatur +22. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. 13

14 ISOTHERM COMPACT CLASSIC ISOTHERM COMPACT CLASSIC 2001 Förångare Liten O Max boxvolym kyl 125 L Max boxvolym frys 40 L Pris 5.490:- ISOTHERM COMPACT CLASSIC ISOTHERM COMPACT CLASSIC 2501 Förångare Stor O Max boxvolym kyl 200 L Max boxvolym frys 65 L Pris 8.995:- ISOTHERM COMPACT CLASSIC ISOTHERM COMPACT CLASSIC 2010 Förångare Stor L Max boxvolym kyl 125 L Max boxvolym frys 40 L Pris 6.605:- ISOTHERM COMPACT CLASSIC ISOTHERM COMPACT CLASSIC 2006 Förångare Platt Max boxvolym kyl 80 L Max boxvolym frys 25 L Pris 5.390:- 350 Isotherm har ett stort sortiment av luft eller vattenkylda anläggningar med varierande förångarstorlek. Se alla på vår hemsida! 14

15 TEKNISKA DATA Typ Volym Mått förångare Mått kompressor Vikt Medel/Max* Danfoss Pris A x B x C mm L x B x H mm kg strömförbrukning 12 V kompressor typ Luft x x 160 x /2.7 A BD35F 5.390: x x 160 x /4.0 A BD35F 6.605: x 85 x x 160 x /2.7 A BD35F 5.490: x 100 x x 160 x /4.0 A BD35F 8.350: x 140 x x 160 x /5.2 A BD50F 8.995: x x 160 x /2.7 A BD35F 6.605: x x 160 x /2.7 A BD35F 6.605: x x 160 x /2.7 A BD35F 6.605: x x 160 x /5.2 A BD50F : x x 160 x /6.2 A BD50F : x x 160 x /6.2 A BD50F : x x 160 x /6.2 A BD50F :- SP x 85 x x 135 x /2.5 A BD35F : x 100 x x 135 x /3.8 A BD35F : x 140 x x 135 x /5.0 A BD50F : x x 135 x /2.5 A BD35F : x x 135 x /2.5 A BD35F : x x 135 x /3.8 A BD35F : x x 135 x /5.0 A BD50F : x x 135 x /6.0 A BD50F : x x 135 x /6.0 A BD50F : x x 135 x /6.0 A BD50F :- Magnum x 140 x x 220 x /6.5 A BD50F x x 220 x /5.3 A BD50F : x x 220 x /6.5 A BD50F : x x 220 x /6.5 A BD50F : x x 220 x /6.5 A BD50F : x x 225 x /10.0 A BD50Fx : x x 220 x /10.5 A BD80F : x x 220 x /10.5 A BD80F :- *) Avser medel/max strömförbrukning (12 volt) vid +6 C i kylutrymmet och omgivningstemperatur +22 C mätt i normalisolerad kylbox med halva rekommenderade maxvolymen enligt ovan. Snitt är medelförbrukning över tid och Max är förbrukning då kompressorn går. Vid beräkning av lämpligt aggregat för frys: Dela max rekommenderad volym ovan med 3. Minska rekommenderad box volym med 10-20% för tropiskt klimat. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. Cirkulationsfläkt Plugg Modell Tillbehör Pris /230-24V konverter 1.899: Ventilationsslangsats 650: Frysfackslucka Liten O 235: Frysfackslucka Medium O 260: Frysfackslucka Stor O 291: Cirkulationsfläkt 806: Termostatsats frys 0 till -22 C 823: Dubbeltermostat sats 10 till -22 C 1.504: Skarvrör 1 m med kopplingar 1.629: Skarvrör 2 m med kopplingar 1.629: Skarvrör 3 m med kopplingar 1.629: Extra zinkanod till SP 415: Kransats till SP 589: Zinkanoder (par) till Magnum 478: Slusstermostat 926: Isolerskivor 3 st 978 x 478 x 50 mm 2.100: Extra kantlist isolerskivor 79: Isolerplugg Supercool 200: SEC Kit (Se sidan 5) 2.070:- Frysfackslucka En praktisk klick on monteringskonsol ingår i aggregaten. (Ej Magnum) Kransats SP Skruva fast konsolen och lyft kompressorn på plats. Dubbeltermostat med väljarknapp KLICK! Där sitter kompressorn, låst utan några verktyg eller passningar. 15

16 ISOTHERM ASU Ett aggregat för inbyggnad i befintlig box i framförallt segelbåtar. Med ASU funktionen erhålls rejäl kyla till absolut minimal belastning på batterierna. Den riktiga lösningen just för segelbåtar som sällan använder motorn. Isotherm ASU finns i tre olika versioner med samma grundkoncept, med en kompressor och ett kylmagasin som sätts in i kylboxen. Modellerna ASU 2201, ASU 3201 och ASU 3701 är luftkylda med varvtalsstyrd fläkt för lägsta ljudnivå, ASU 3251SP och ASU 3751SP är vattenkylda med den unika Isotherm bordgenomföringen och Magnum modellerna ASU 4201, ASU 4701, ASU 5301 och ASU 5801 är också vattenkylda med en cirkulations- pump som kyler kondensorn/värmeväxlaren för den allra bästa verkningsgraden i svåra klimatiska förhållanden. Kompressorn ska sitta plant i båten medan det rostfria kylmagasinet är lägesoberoende och monteras högt upp i kylboxen. Kylmagasinet förbinds med kompressorn genom ett tre meter långt flexibelt anslutningsrör som i änden är försett med återöppningsbara snabbkopplingar. Systemet är förfyllt med köldmedium och klart att ta i bruk så snart elektroniken ansluts till batteriet. Sedan känner automatiken av spänningen i elsystemet och vet när motorn går och kompressorn ska varva upp för fullt, respektive när det är dags att snåla med batteriströmmen. ISOTHERM 2001 SEC (SEC - Smart Energy Control, se sidan 5) ISOTHERM 2001 SEC Förångare Liten O Max boxvolym kyl 125 L Pris 6.990:- ISOTHERM ASU 3201 ISOTHERM ASU 3201 Förångare Litet kylmagasin Max boxvolym kylbox 125 L Pris :- ISOTHERM ASU 3251 SP ISOTHERM ASU 3251 Förångare Litet kylmagasin Max boxvolym kylbox 125 L Pris :- ISOTHERM ASU 3701 SP ISOTHERM ASU 3701 Förångare Medium kylmagasin Max boxvolym kylbox 200 L Pris :- ISOTHERM ASU 3751 SP ISOTHERM ASU 3751 Förångare Medium kylmagasin Max boxvolym kylbox 200 L Pris :- 16

17 TEKNISKA DATA Typ Volym Mått förångare Mått kompressor Vikt Medel/Max* Danfoss Pris A x B x C mm L x B x H mm kg strömförbrukning 12 V kompressor typ 2001 SEC x 110 x x 160 x /5.0 A BD35F 6.990: SEC x x 160 x /5.0 A BD35F 6.390: x 210 x x 160 x /5.0 A BD35F : x 280 x x 160 x /6.2 A BD50F : x 210 x x 135 x /4.8 A BD35F : x 280 x x 135 x /6.0 A BD50F : x 280 x x 220 x /7.1 A BD50F : x 280 x x 220 x /7.1 A BD50F : x 325 x x 220 x /10.5 A BD80F : x 280 x x 225 x /10.0 A BD80F : x 320 x x 225 x /10.0 A BD80F :- *) Avser medel/max strömförbrukning (12 volt) vid +6 C i kylutrymmet och omgivningstemperatur +22 C mätt i normalisolerad kylbox med halva rekommenderade maxvolymen enligt ovan. Snittförbrukningen reduceras med ca. 40% då motorgång en timma per dygn beaktas. Snitt är förbrukning över tid och Max är förbrukning då kompressorn går. Minska rekommenderad boxvolym med 10-20% för tropiskt klimat. Rätten till ändringar i specifikationen utan föregående meddelande förbehålles. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. En praktisk klick on monteringskonsol ingår i aggregaten. (Ej Magnum) Skruva fast konsolen och lyft kompressorn på plats. KLICK! Där sitter kompressorn, låst utan några verktyg eller passningar. Plugg Isotherm ASU sköts från en speciell manöverpanel. Om denna ställs i läge Normal/Auto aktiveras automatiken varvid kylen sköter sig helt själv och håller rätt temperatur till absolut lägsta belastning på batterierna. Det förekommer ofta att man inte har någon anledning att spara på strömmen ombord, om man ligger på landström eller har solceller. Då används läge Man.Temp och en individuellt lämplig temperatur ställs med en ratt på panelen. Till Isotherms olika kylmagasin finns en praktisk islåda i rostfritt, för att frysa is i isplastpåsar som fylls med vatten. Isotherm ASU aggregat levereras i en komplett sats för självmontage. Allt är förfyllt och klart. Kylmagasinet och kompressorn förbinds med snabbkopplingar. Dessa går att ta isär igen vilket gör att vi kan provköra alla aggregat i vår produktion, allt för högsta kvalité. Kablar och kontakter är av telefontyp, med förgyllda kontaktdon. Modell Tillbehör Pris /230-24V konverter 1.899: Ventilationsslangsats 650: Innerbelysning sats 329: Zinkanod till SP (extra) 415: Kransats till SP 589: Låda för istillverkning 516: Förlängningskabel 10 m till panel 393: Extra zinkanoder (par) till Magnum 478: Skarvrör 1 m med kopplingar 1.629: Skarvrör 2 m med kopplingar 1.629: Skarvrör 3 m med kopplingar 1.629: Isolerskivor 3 st 978 x 478 x 50 mm 2100: Extra kantlist isolerskivor 79: Isolerplugg Supercool 200:- 17

18 ISOTEMP SLIM & BASIC, HELT ROSTFRIA VARMVATTENBEREDARE Square 16 Isotemp har en komplett serie varmvattenberedare i nio storlekar från 15 till 75 liter. 20 års erfarenhet från över Isotemp beredare har resulterat i Isotemp Slim & Basic som även har rostfritt ytterhölje och kan monteras liggande eller stående. ISOTEMP SLIM & BASIC HAR FÖLJANDE FÖRDELAR: Konstruerad för liggande eller stående montering Högsta kvalitet av syrafast rostfritt stål (innertank SIS2343/AISI316, hölje SIS2333/AISI304) 2 års full garanti Kraftig isolering i polyuretan för lägsta värmeförlust Elpatron 230 volt (finns även i 115V) som ligger nära botten av tanken för att värma allt vatten även på el Extra lång motorslinga för snabb uppvärmning Säkerhetsventil på 7.0 bar med inbyggd vinteravtappningsfunktion Stabila monteringsfötter som kan vridas 360 för enklare montering Termostatblandare monterad som standard TEKNISKA DATA Typ Volym Mått Vikt kg Max Elpatron Pris liter L x B mm tryck Slim x ,5 7,0 230V/750W 5.665:- Slim x ,5 7,0 230V/750W 5.995:- Slim x ,5 7,0 230V/750W 6.325:- Basic x ,0 7,0 230V/750W 6.325:- Basic 24 DS x ,0 7,0 230V/750W 8.990:- Basic x ,0 7,0 230V/750W 6.760:- Basic x ,0 7,0 230V/750W 7.300:- Basic 40 DS x ,0 7,0 230V/750W :- Basic x ,0 7,0 230V/750W 9.600:- Basic x ,0 7,0 230V/750W :- Basic 75 DS x ,0 7,0 230V/750W :- Square x 180 x ,0 5,5 230V/750W 6.215:- ISOTEMP SLIM Isotemp Slim är en beredare med mindre diameter Ø295 för montering i trånga utrymmen tex i moderna segelbåtar. Slim finns i 15, 20 & 25 liter och kan monteras liggande eller stående. Vid konstruktion av en varmvattenberedare är det viktigt att beakta naturlagarna - värme stiger, kallt vatten lägger sig i botten. Motorvattenslingan och elpatronen ligger nära botten i tanken för att effektivt värma allt vatten och varmvatten ut- respektive kallvatten-in anslutningarna ligger så långt ifrån varandra som möjligt för att minimera turbulens och blandning av uppvärmt och ouppvärmt vatten. Den yttre designen är verkligen anpassad för marin miljö med rostfritt hölje och skyddade anslutningar. Vi har bara använt det bästa rostfria materialet och alla svetsar i kontakt med vattnet är gjorda under skyddsgas. Alla tankar är individuellt testade med 16 bar i produktionen. ISOTEMP BASIC Isotemp Basic är tänkt för lite större båtar och har diametern Ø395 mm. I övrigt är konstruktion och specifikation samma som Slim. Basic finns i 24, 30, 40, 50 & 75 liter och kan givetvis också monteras liggande eller stående. 24, 40 och 75 liter finns också med dubbla slingor, en för motorvatten och en andra slinga för anslutning till vattenburet värmesystem. 18

19 ISOTEMP SPA NYA PRISVÄRDA VARMVATTENBEREDARE Isotemp SPA bygger på samma teknik som övriga Isotempberedare från Thermoprodukter. Det betyder att förmågan att hålla värme samt att den verkligen värmer upp allt vatten i tanken är prioriterat och att vi använt beständigt material i alla delar. Samtliga beredare har blandnings ventil, 230V elpatron och säkerhetsventil monterat vid leverans. Elpatronen regleras av drifttermostat på 80 C och har även överhettningsskydd enl. gällande normer. Monteringsfötterna är justerbara runt om och beredaren finns i fem storlekar. Tanken, motorslinga etc är tillverkat i syrafast rostfritt (AISI316). Det som skiljer den mot Basic/Slim är att ytterhöljet är av slagtålig polypropyleneplast. TEKNISKA DATA Typ Volym liter Mått L x B x mm Vikt kg Max tryck Elpatron SPA x 310 7,3 6,0 230V/750W 4.895:- SPA x 310 8,3 6,0 230V/750W 5.195:- SPA x 310 9,5 6,0 230V/750W 5.560:- SPA x ,7 6,0 230V/750W 5.995:- SPA x ,3 6,0 230V/750W 6.540:- Finns även med 115V elpatron. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. Pris 19

20 LUFTVÄRMARE AIRTRONIC SÅ FUNGERAR SYSTEMET Värmaren drivs av bränsle från båtens tank. Fläkten suger in frisk luft som upphettas och blåser sedan ut den varma luften i önskade utrymmen. Luftvärmarsystemet är mycket effektivt, det är både ström- och bränslesnålt samt tystgående. Det värmer snabbt upp innerutrymmet och ger ett behagligt klimat ombord. Varma dagar kan fläkten även användas till ventilation. Vid temperaturen 22 C och en luftfuktighet på 60% mår människokroppen som bäst. Detta uppnås när innerutrymmet har en luftomsättning på cirka 20 m 3 /timme och person. Eberspächer luftvärmare omsätter mellan 105 m m 3 /timme. Fördelar med luftvärmare: Värmer snabbt upp inner utrymmet och ger ett behagligt klimat om bord Automatisk temperaturreglering Ström- och bränslesnål Tystgående Ventilationsfunktion Utblås, varmluft 2. Extern tempkännare 3. Minireglage 4. Luftslang APK 5. Tankuttag 6. Bränsletank 7. Doseringspump 8. Intag, friskluft 9. Förbränningsluftslang 10. Avgasljuddämpare 11. Bordgenomföring

21 LUFTVÄRMARE AIRTRONIC VÄRMARSATS (BILD VISAR D4) Innehåll 1. Värmare 2. Avgasljuddämpare 3. Bränslepump 4. Säkringshållare 5. Förbränningsluftljuddämpare 6. Avgasgenomföring 7. Minireglage med display 8. Monteringskonsol 9. Monteringsdetaljer 5 9 Slangdimension D2 in 60 mm, ut 75 mm D4+ in 75 mm, ut 75 mm D4 in 75 mm, ut 90 mm D5 in 90 mm, ut 90 mm MONTERINGSSATS (BILD VISAR D2, D4, D4+) Artikelnummer Beskrivning Pris 1 EB Airtronic D2 12V Butiksats :- EB Airtronic D2 24V Butiksats :- EB Airtronic D4+ 12V Butiksats :- EB Airtronic D4+ 24V Butiksats :- 2 EB Airtronic D4 12V Butiksats : EB Airtronic D4 24V Butiksats :- Värmarsats inkl. reglage och avgasgenomföring 8 EB Airtronic D5 12V exkl. reglage och bordsgenomföring :- EB Airtronic D5 24V exkl. reglage och bordsgenomföring :- Innehåll* 1. Luftljuddämpare insug 2. Y-rör 3. Vridbart galler 4. Vridbart galler 5. Förbränningsluftslang 6. Förminskning 7. Skarvrör 8. Stängbart galler Slangklämmor Tillbehör: EB Minireglage med display (801) 1.560:- EB Bordgenomföring rak Ø28mm 781:- EB Bordgenomföring vinklad Ø28mm 975:- EB Airtronic D2 Monteringssats 1.956:- EB Airtronic D4 Monteringsats 2.063:- EB Airtronic D4+ Monteringssats 2.081:- EB Airtronic D5 Monteringssats 3.134:- EB67011 Slangsats D2 75mm 6,5m slang 845:- *Luftslang tillkommer beroende på båtstorlek/utförande EB67012 Slangsats D4 & D5 6,5m 90mm & 6,5m 75mm slang 1.850:- EB67013 Slangsats D4Plus 13m 75mm slang 1.690:- 21

22 KONTROLLENHETER FÖR LUFT- OCH VATTENVÄRMARE Minireglage 801 med display EB Display med bakgrundsbelysning Visar inställd och aktuell temperatur Inbyggd temperatursensor* Ventilationsfunktion för varma dagar 12 V / 24 V BxH 65x55 mm Lämplig för Airtronic luftvärmare * Kan vid behov kompletteras med extern temperatursensor. EasyStart Select Enkel och stilren Högupplöst matrix-display Inställning och visning av temperatur Ventilationsfunktion för varma dagar 12 V / 24 V BxH 55x46 mm Lämplig för Airtronic luftvärmare* * Komplettera med extern temp.sensor artikelnr EasyStart Timer Högupplöst matrix-display Visar klocka och temperatur 7 dygns förprogrammering av start 3 program med repetition Ventilationsfunktion för varma dagar 12 V / 24 V BxH 82x37 mm Lämplig för Airtronic luftvärmare* och Hydronic vattenvärmare * Komplettera med extern temp.sensor artikelnr Extern temperatursensor För optimal placering / mätning av temperatur 12 V / 24 V BxH 14x31 mm Passar alla kontrollenheter för Airtronic luftvärmare Telefonstart EasyStart GSM Direktstart eller förprogrammering via ett telefonsamtal eller SMS SMS- svar med status och temperatur Larmfunktion vid frysrisk För smartphones finns en smidig App Levereras med Telia Refill kontantkort Lämplig för Airtronic luftvärmare* och Hydronic vattenvärmare * Endast i kombination med EasyStart Timer Minireglage med display eller Minireglage. EasyStart Remote Högupplöst matrix-display Visar klocka och temperatur 7 dygns förprogrammering av start 3 program med repetition Ventilationsfunktion för varma dagar Räckvidd upp till 1000 meter 12 V / 24 V BxH 41x66 mm Lämplig för Airtronic luftvärmare* och Hydronic vattenvärmare * Komplettera med extern temp.sensor artikelnr EasyStart Remote Minimalt format, elegant design Snabbstart med en knapptryckning Visar driftläge med ljusdiod (LED) Räckvidd upp till 1000 meter 12 V / 24 V BxH 34x54 mm Lämplig för Airtronic luftvärmare* och Hydronic vattenvärmare * Endast i kombination med EasyStart Timer. Termostat V V Smidig temperaturinställning med ratt BxH 75x75 mm Används till vattenvärmare eller fläktelement 22

23 TILLBEHÖR FÖR LUFTVÄRMARE Vridbart öppet galler 0, svart /60 mm /90 mm Vridbart öppet galler 30, svart /60 mm /90 mm Stäng- / vridbart galler, svart /60 mm /90 mm Vridbart öppet galler 30, svart /60 mm /90 mm Vridbart öppet galler 90, svart /60 mm /90 mm Vridbart öppet galler 0, vit /60 mm /90 mm Vridbart öppet galler 30, vit /60 mm /90 mm Stäng- / vridbart galler, vit /60 mm /90 mm Vridbart öppet galler 30, vit /60 mm /90 mm Vridbart öppet galler 90, vit /60 mm /90 mm Slangstos till galler mm mm mm mm Luftflödes reglering 2-steg mm mm mm Y-rör mm mm mm Förminskning mm mm mm Skarvrör mm mm mm A B C Luftspjäll + två olika reglage A mm plast A mm plast B Dra regulering 4 m C Vri reguleringe 2 m Luftljuddämpare mm mm mm Varmluftslang APK Ø60 mm L=5 m Ø60 mm L=10 m Ø75 mm L=5 m Ø75 mm L=10 m Ø90 mm L=5 m Ø90 mm L=10 m Avgasljuddämpare i.d. 28 mm L=225 cm i.d. 28 mm L=300 cm i.d. 30 mm L=225 cm i.d. 30 mm L=300 cm Tankuttag ör plast/plåt i.d. 2 mm L=450 mm För plåt i.d. 2 mm L=600 mm Bordgenomföring rak invändig vinkel y.d. 28 mm Bordgenomföring rak y.d. 28 mm y.d. 30 mm Bordgenomföring vinklad y.d. 28 mm y.d. 30 mm 23

24 24

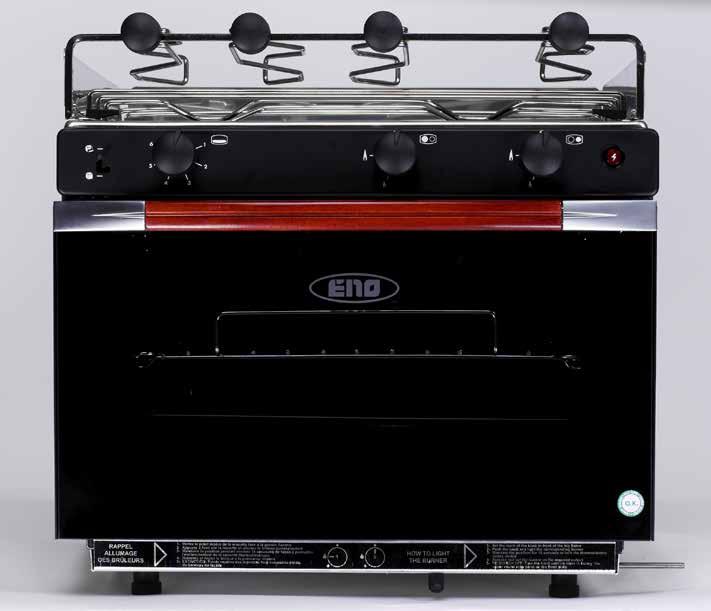

25 KÖK & SPISAR FÖR GASOL Det franska köket står för finess och yttersta kvalitet världen över. Detsamma gäller Eno spisar och kök som är tillverkade för att ge dig livsnjutning och säker funktion, även under de tuffaste förhållanden till sjöss. Detta är produkter just för modernt sjöliv, tillverkade i rostfritt stål med stora effektiva brännare och eltändning. En stor brännare som ger bra spridning under stekpannan och en mindre för kokning. Gallret i rostfritt stål går att ta av för enkel rengöring. Två par kraftiga kastrullhållare är standard och även dessa demonteras lätt. Open Sea och Gascogne har en stor hästskobrännaren i ugnen på hela 1800W och tillsammans med bottenplåten utformad för bästa möjliga fördelning av värmen. Förutom ugnsgaller och plåtar kan även sidogallren tas ur för att underlätta rengöring av dessa samt ugnen. Open Sea och Gascogne har stor och rymlig ugn på 26L, reglerbar mellan 160 C och 280 C. Låsbar barnsäker lucka med dubbelglas. Innerglaset sitter med två skruvar och kan lossas för rengöring. Levereras med ett galler och en bakplåt. De kraftiga brännarna är löstagbara och lyfts av vid rengöring. Vid drift hålls de på plats av toppgallret. De flesta Enoprodukter i denna katalog är utrustade med eltändning, tändstickor behövs ej längre. Eltändningen drivs med separat 1,5V batteri för att slippa anslutning till båtens elsystem. Balansupphängning är standard på alla Eno:s spisar med ugn. Denna spärrar du vid behov med balanslåset i spisens nederkant. 25

26 2-LÅGIG ONE One är Eno:s enklaste spismodell, utan eltändning och ugnsplåt samt utrustad med enklare kastrullhållare. 2 brännare på 1750 & 2500W och ugn med fettavvisande emalj och brännare på 1800W. Precis som Open Sea och Gascogne håller den standardmått så den även passar i de flesta äldre båtar. ENO 2-LÅGIG ONE lågig basmodell One 6.990: Ugnsplåt 495:- Mått B: 505 H:465 D: 455 mm 2-LÅGIG OPEN SEA Open Sea standardspis med 2 lågor på 1750 & 2500W och ugn. Håller mått som gör att den också passar i de flesta äldre båtar. Standardspisen har emaljerad ugn med brännare på 1800W. Finns även med rostfri ugn för korrosiva miljöer samt grill för den som vill rosta bröd mm. Brännarens effekt i den rostfria ugnen är 1500W och grillens effekt är 1300W. ENO 2-LÅGIG OPEN SEA lågig standardspis 9.360: lågig standardspis med grill :- Mått B: 505 H:475 D: 445 mm 2-LÅGIG GASCOGNE Gascogne är lyxvarianten med lite modernare design. Tekniskt sett har den samma prestanda som Open Sea, men med detaljer som svart panel och handtag i trä. 2 lågor på 1750 & 2500W samt en emaljerad ugn med en brännare på 1800W. Finns även med grill och rostfri ugn, där grillen är på 1350W och ugnen på 1500W. Levereras med 2 par kastrullhållare samt balansupphängning. ENO 2-LÅGIG OPEN SEA lågig Gascogne : lågig Gascogne med grill : lågig Gascogne : lågig Gascogne med grill :- Mått B: 505 H:475 D: 465 mm 26

27 ENO DUO 2-LÅGIGT KÖK Eno 2-lågigt kök med brännare på 1750 och 2500W. Tillverkat i pressad rostfri plåt vilket ger ett kök utan vassa kanter. Click-on fötter, eltändning och ett par kastrullhållare är standard. Balansupphängning finns som tillbehör. ENO DUO 2-LÅGIGIGT KÖK lågigt kök 3.295: Balansupphängningskit 849: Extra kastrullhållare 625:- Mått B: 470 H:125 D: 345 mm ENO 2-LÅGIG INBYGGNADSHÄLL Inbyggnadshäll i pressad rostfri plåt för nedfälld montering i pentrybänk. Två brännare på 1750/2500W. Kan kompletteras med snyggt, härdat glaslock. Även kastrullhållarkit finns som tillbehör. ENO 2-LÅGIGIG INBYGGNADSHÄLL lågig inbyggnadshäll 3.295: Glaslock, härdat 770: Kastrullhållarkit 2 lågor 880:- Mått B: 475 H:45 D: 345 mm ENO 3-LÅGIG INBYGGNADSHÄLL 3-lågig inbyggnadshäll i pressad rostfri plåt med brännare på 1000/1750/2500W. Även till denna finns glaslock och kastrullhållarkit som tillbehör. ENO 2-LÅGIGIG INBYGGNADSHÄLL lågig inbyggnadshäll 3.850: Glaslock, härdat 880: Kastrullhållarkit 3 lågor 989:- Mått B: 475 H:45 D: 393 mm H3 H2 H1 D2 D1 30 B2 B1 TEKNISKA DATA Typ H1* H2 H3 B1 B2 D1 D2 Vikt kg *Kastrullhållare ökar höjden med 15 mm. Samtliga Eno:s spisar håller mått som gör att de också passar i de flesta äldre båtar. Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. 27

28 MONTERINGSDETALJER GASOL REDUCERVENTILER 30 MBAR För svensk 2 kg flaska Avstängning och utgång 8 mm slang-nippel För svensk 2 kg flaska Avstängning och utgång 1/4V för pressad slang För anslutning mot Utgång 8 mm slangnippel För europeiska 2/3 kg flaskor. Med avstängning och utgång 1/4V för pressad slang POL-anslutning för P/PA/PK-flaskor. Utgång 8 mm slangnippel POL-anslutning för P/PA/PK-flaskor. Utgång 1/4V för pressad slang Click-on fattning för NO/DK flaskor och utgång 1/4V för pressad slang DIN-gänga för ansl. mot Utgång 1/4V för pressad slang DIN-gänga för ansl. mot Rak utgång 1/4V för pressad slang. Skyddslackad DIN-gänga för ansl. mot gr utgång 1/4V för pressad slang. Skyddslackad DIN-gänga för ansl. mot gr utgång 1/4V för pressad slang. Skyddslackad. Manometer för läcktest av system. Uppfyller SS-EN ISO För svensk 2 kg flaska Avstängning och utgång 1/4V för pressad slang. Skyddslackad med säkerhetsventil POL-anslutning för P/PA/PK-flaskor. Utgång 1/4V för pressad slang. Skyddslackad med säkerhetsventil. SLANGAR/KOPPARRÖR (ANSLUTNINGAR I ROSTFRITT/MÄSSING) Pressad slang 1200 mm Klämring - 8 mm rör för anslutning mellan spis och avstängningsventil Pressad slang 1200 mm Inv. 1/4V - 8 mm rör. För anslutn. mellan ENO spis/ kök och avstängningsventil (*54123) Pressad slang 600 (*900) mm Invändig 1/4V- Klämring med konsol. För anslutn. mellan reducerventil. och kopparrör Pressad slang 600 mm Inv. 1/4V - Klämring. För anslutn. mellan reducerventil och kopparrör Pressad slang 600 mm. Klämring - 8 mm rör Pressad slang 600 mm. Inv. 1/4V - 8 mm rör. För anslutning mellan reducerventil och klämringskoppling. Ex. vis läckagetestare Gasolslang 8 mm för ansl. mot slangnippel med slangklämma (*58538) Kopparrör 8x0,8 mm 8,3 m/ rulle (*löpmeter) Stödhylsa krävs vid montering. KOPPLINGAR/VENTILER (MÄSSING) Avstängningsventil enkel. Klämringsanslutningar Avstängninsventil dubbel. Klämringsanslutningar Anslutningsventil för svensk flaska 2012 Passar 54158, Anslutningsventil för 2/3 kg europeiska flaskor. Utvändig DIN-gänga (*54120) Skarv med konsol Klämring - 8 mm slangnippel. (*10 mm slangnippel) T-koppling Klämringskopplingar Vinkelkoppling 90 gr Klämring - Klämring Skarvkoppling rak Klämring - Klämring Skarv/genomföring Klämring - Klämring Skarv 90 gr Inv./Utv. 1/4V Skarv rak 8 mm rör - Utv. 1/4V mm slangnippel med Inv. 1/4V (*54114) Slangnippel 8 mm (*Slangnippel 10 mm) Skarvrör 8 mm (*54142) Stödhylsa för 8x0,8 mm kopparrör, 4-pack (* För rör 8x0,6 mm). ADAPTRAR Anslutningsventil med avstängning för svensk flaska 2012 med övergång till DIN-gänga U-koppling för Adapter från europeisk reducerventil till P/PA/PK-flaskor Utv. DIN - Utv. POL Adapter till svensk flaska 2012, från anslutning europeisk 2/3 kg flaska Passar 59736, Adapter för anslutning av europeisk reducerventil till Utv. DIN-gänga Adapter för ansl. Av POL-ventil till

29 TILLBEHÖR Läckagetestare Gaslox. Bubblor i glaset vid test indikerar otäthet Läckagetestare Gasguard. Tryckfall på mätare vid test indikerar otäthet Gaslarm Gassafe X2 2 externa sensorer känner av ev gasläckage varpå larm signalerar Läckagespray 200 ml. Spraya där du vill testa. Bubblor uppstår vid läckage Fjärravstängningsventil 12V för ansl. på reducerventil Ingång Invändig 1/4V Utgång utvändig 1/4V Fjärravstängningsventil 12V för ansl. på läckagetestare. Ingång 8 mm rör Utgång klämring (*51558) Gasolflaskhållare för svensk 2kg flaska 2012 (* 2/3kg europeisk) (*54053, 54055) Dräneringskärl för 2kg flaska SE/EU (*3kg EU/2kg NO, PK5) H:305/405/475 ø:255/255/ Slangskydd (*54147) Slangklämma 15mm för 8 mm gasolslang, 4-pack (*18 mm för 10 mm slang) Gummiklädd rostfri klämma för upphängning av kopparrör, 4-pack GASOLINSTALLATIONER Gasol är ett modernt och säkert bränsle för spisar och kök ombord i båtar. En riktig installation är dock av största vikt och det finns klara regler för hur en godkänd installation ska se ut. Vi har ett komplett sortiment av gasoldetaljer och installationssatser av rätt kvalité för marin miljö. Installationsschemat visar hur det ska se ut enligt gällande standard: SS-EN ISO Expansionsslinga Alla produkter har 2 års garanti. Rätt till ändringar av specifikationer förbehålles. 29

30 30

31 BRÄNSLECELL DEN NYA TIDENS ELFÖRSÖRJNING OMBORD! Succén fortsätter DEN NYA GRÄNSLÖSA FRIHETEN. Smart Fuel Cell AG (SFC), världsledande leverantör av bärbara bränsleceller, är det första företaget som lanserat bränsleceller för fritidsbruk ombord på båtar. En verklig revolution inom strömförsörjningsområdet. Bränslecellen ger dig fördelen av att bli oberoende av el vid bryggan eller långvarig motorkörning för att hålla batterierna i trim. Den är också ytterst pålitlig och helt underhållsfri. En bränslecell omvandlar metanol till elenergi med enbart en liten mängd koldioxid och vattenånga som restprodukt. Det är ett miljövänligt arbetssätt, restprodukterna-utsläppen, är inte större än att de kan jämföras med utandningsluften från ett barn. Bränslecellen är en inkapslad enhet som ansluts direkt till båtens förbrukningsbatterier. Den har en integrerad batteriladdare som automatsikt sätter bränslecellen i drift vid behov av laddning och stänger av då batterierna har laddats. EFOY bränslecell från SFC är tystare, lättare och betydligt energisnålare än andra konventionella bärbara eller fast installerade elverk. PRODUKTPROGRAMMET NYA EFOY COMFORT Energibehovet ombord är ytterst varierande beroende på användningssätt, båtstorlek, elutrustning ombord etc. etc. Lika mycket varierar då kraven på vad en bränslecell ska prestera. I det enskilda fallet måste en kalkyl göras över energibehov och då ta hänsyn till alla de strömförbrukande enheterna som finns ombord. EFOY bränsleceller finns nu i tre storlekar, med effekt från 40 till 105 Watt nominell uteffekt. 31

32 TEKNISKA DATA Produkt EFOY 80 EFOY 140 EFOY 210 Metanol patron Nom. uteffekt 40W 72 W 105 W Nom. Kapacitet M5 5,5 kwh/ 460Ah M10 11,1 kwh/ 925Ah Laddkapacitet/dygn Min batterikap. 80 Ah 50 Ah 140 Ah 75 Ah 210 Ah 100 Ah Volym 5 liter 10 liter Spänning 12 V 12 V 12 V Vikt 4,3 kg 8,4 kg Nom. ström 3,3 A 6,0 A 8,8 A LxBxH 19x14,5x 28,3 cm 23x19,3x 31,8 cm Nom. förbrukning metanol Strömförbrukning i Stand By 0,9 l/kwh 0,9 l/kwh 0,9 l/kwh 15 ma 15 ma 15 ma Batteriladdning till och från Till 12,3 V Från 14,2 V Till 12,3 V Från 14,2 V Till 12,3 V Från 14,2 V Kompatibla batterier 12 V bly-syra batterier, GEL och AGM 12 V bly-syra batterier, GEL och AGM 12 V bly-syra batterier, GEL och AGM Arbetstemperatur -20 till + 40 C -20 till + 40 C -20 till + 40 C Ljudnivå vid 7 m mätavstånd 23 db(a) 23 db(a) 23 db(a) Tillåten lutning Längdaxel 35 Tvärs 20 Längdaxel 35 Tvärs 20 Längdaxel 35 Tvärs 20 Vikt 7,0 kg 7,5 kg 8,2 kg Mått cm 44,3 x 20,2 x 28,8 cm 44,3 x 20,2 x 28,8 cm 44,3 x 20,2 x 28,8 cm Garanti 2 år (Förlängning till 5 år kan köpas till) 2 år (Förlängning till 5 år kan köpas till) 2 år (Förlängning till 5 år kan köpas till) Pris : : : :- Denna katalog innehåller de mest sålda produkterna i vårt sortiment. För övriga produkter, be om specialbroschyr eller besök vår hemsida Rätt till ändringar i pris, specifikation och pga feltryck förbehålles. Alla produkter har 2 års garanti. STRÖMFÖRBRUKNING OMBORD Följande räkneexempel kan ge vägledning när en förbrukningskalkyl ska upprättas. Se det endast som ett exempel hur det kan vara, kontrollera mot egna apparater och erfarenheter. Apparat Dygnsbehov Ah/dygn Kommentar Kyl 20 Tryckvattenpump 2,5 Lanternor 7,5 Mycket, med tanke på ljusa kvällar Belysning 20 TV 15 Mycket tittande Värme 24 Lång gångtid Plotter 15 PC 15 Instrument 10 VHF 5,5 Prat ca 1 tim/dag Totalt 134 Ah Ovanstående tabell är exempel på ganska vidlyftig användning av strömförande apparater ombord, men troligen ändå ganska realistisk. 32

33 FÖRDELAR MED NYA EFOY COMFORT BRÄNSLECELL OMBORD. Med bränslecell ombord behöver du inte längre planera för täta hamnbesök för att få batterierna laddade över natt. Nya uppdaterade Efoy Comfort ger ännu fler fördelar: Ström alltid till hands! Det är en säkerhetshöjande fördel, GPS och annat ombord fungerar alltid när de behövs. Nu ännu tystare och med större uteffekt. Tydligare display med enklare komandon och bättre information Helt automatisk! Sköter sig själv och startar vid 12,3V - slår av vid fulladdat. Lätthanterlig! Den har en digital fjärrkontroll för till- och frånslag som bla talar om bränslenivå etc. Till- och frånslag kan justeras efter önskemål. Underhållning och kommunikation Lätt och kompakt! Vikt och storlek är viktigt ombord. EFOY bränslecell väger endast 7 till 8,2 kg. Den har måtten 44,3 x 20,2 x 28,8 cm. Den praktiska EFOY bränslebehållaren innebär att många veckors bränslebehov kan tas med ombord. Låg ljudnivå! Den är så tyst att den inte stör ens under nattsömnen. Det är en stor fördel jämfört med elverk. Full Power! EFOY finns med tre olika effekter, som passar för olika behov av ström ombord: EFOY 210 på 105 Watt levererar 210 Ah/dygn EFOY 140 på 72 Watt levererar 140 Ah/dygn EFOY 80 på 40 Watt levererar 80 Ah/dygn Finns att köpa till. Artikelnummer: EF års garanticertifikat Pris: 2.990:- inkl. moms Elektriska anslutningar Belysning EFOY BRÄNSLECELL ARBETAR PERFEKT IHOP MED SOLCELLER Om du redan har solceller ombord som du tycker inte räcker till för att klara behoven, är en komplettering med bränslecell perfekt. Figuren visar principen för en installation tillsammans med solcell. Svårare än så ar det inte. En bränslecell/solpanel hybrid kombinerar fördelarna av båda teknikerna. I fint väder står solpanelen för merjobbet men vid sämre väderförhållanden och under den mörka tiden av dygnet står EFOY bränslecell för arbetet, en perfekt kombination. Jämförelsevis kan nämnas att en 44W solcell ger ca Ah/ dygn medan en Efoy 140 ger 140 Ah på samma tid. BRÄNSLECELL + SOLCELL Solcell Regulator Batteri Belastning EFOY bränsledunk EFOY 33

34 INSTALLATION Tack vare den låga vikten och de behändiga måtten är EFOY lätt att installera. Den kan monteras nästan var som helst ombord där det är stänksäkert och ventilerat. Den avger lite spillvärme och inte mer avgaser än vattenånga och koldioxid som motsvarar utandningsluften från ett barn. Alla nödvändiga monteringsdetaljer ingår. EFOY BRÄNSLECELL TEKNOLOGI EFOY bränslecell omvandlar metanol via en kemisk process till elenergi. Processen är mycket effektiv och har inga rörliga delar, vilket gör den till en särskilt effektiv energikälla. Ett antal patenterade uppfinningar har applicerats till bränslecellen, vilket gör EFOY bränslecell till en unik, lätt men med hög effekt, långlivad apparat. SFC`s egen teknologi har placerat EFOY bränsleceller i en ledande position vad gäller bränsleceller för mobila applikationer. HUR ARBETAR DEN? Hjärtat i apparaten är en Fuel cell stack. Den här enheten består av flera celler; en anod, en katod och ett membran som fungerar som elektrolyt separerar anoden och katoden från varandra. Positivt laddade elektriska partiklar, protoner, kan tränga igenom membranet. Metanol och vatten tillförs på anodsidan medan omgivningsluft tillförs katodsidan. H+ joner, fria elektroner och koldioxid stiger upp på katodsidan. Protoner kan tränga igenom membranet medan elektronerna måste förflyttas i en krets över till katod-sidan, därmed alstras en elektrisk ström. H+ joner och vattenånga stiger upp på katodsidan, vilket gör EFOY bränslecellsteknik till ett extremt miljövänligt sätt att generera elström. Belastning Koldioxid Anod Katod Vattenånga Metanol Vatten Membran Elektrolyt Luft DMFC - Direkt Methanol Fuel Cell. Den nya manöverpanelen på Efoy komfort visar även bränslenivån och där kan även flera parrametrar ställas enkelt. Monteringsram finns även i svart. 34

35 EFOY BRÄNSLEBEHÅLLARE EFOY original bränslebehållare har en speciell av TÜV typprovad säkerhetsventil. Behållaren är gjord med allra strängaste säkerhetsstandard för ögonen. Det är en plastbehållare gjord i ett starkt tåligt material. Behållarna har utsatts för en rad hållfashetstester och uppvisar en mycket hög säkerhetsnivå i dessa tester. Behållaren har en speciell säkerhetsventil för att förhindra läckage. Ventilen öppnar endast när den ansluts till en SFC bränslecell. När behållarens anslutning till bränslecellen tas bort, stänger säkerhetsventilen så att användaren inte kommer i kontakt med metanolen. Det är en långt mycket säkrare bränslehantering än vad som vanligen gäller för traditionella bensin- eller dieselgeneratorer. Bränslet är tillverkat av SFC och håller en extrem renhetsnivå som är ett villkor för felfri drift av EFOY bränslecller. Bränslet finns i 5 alternativt 10 liters behållare. En M10 bränslebehållare väger 8,4 kg och innehåller 11,1 kwh av energi. Det motsvarar ungefär 130 timmar TV-tittande, 455 koppar espresso eller 910 timmars belysning med 10 W halogenlampa. Bränslet finns att tillgå hos marina butiker och servicevarv längs hela kusten. 35

36 VIBRA.SE I I LG BOX 715, KALMAR TEL , FAX INFO@THERMOPRODUKTER.SE
