VÄRMEPUMP FÖR POOL Installations- & skötselmanual

Transkript

1 VÄRMEPUMP FÖR POOL Installations- & skötselmanual Gäller modeller: YAPB- 38HL YAPB- 53HL YAPB- 78HL YAPB- 95HL YAPA- 95HL YAPA- 125HL YAPA- 140HL YAPA- 170HL YAPA- 210HS YAPA- 260HS

2 VÄRMEPUMP FÖR POOL Installations- & skötselmanual INNEHÅLL 1. FÖRBEREDELSE 2 2. SPECIFIKATION Information om värmepumpar Dimensioner på värmepumpar 4 3. INSTALLATION Placering av värmepumpen Avstånd till poolen Installation av backventil I pumprummet Installation av By-Pass Installation av el Uppstart Kondensering 7 4. RIKTLINJER Vattenkemi Vinterstängning Vårstart Kontroll av pumpen 9 5. LCD DISPLAY Inställningar Displayens funktion Information för inställningar av display SKÖTSEL OCH UNDERHÅLL Underhåll Felsökning KOPPLINGSSCHEMA 16 1

3 1. FÖRBEREDELSE - För att förse våra kunder med kvalitet, tillförlitlighet och mångsidighet, har denna produkt tillverkats efter strikta standarder. Denna handbok innehåller all nödvändig information om installation, felsökning, tömning och underhåll. Läs denna bruksanvisning noggrant innan du öppnar eller underhåller enheten. Tillverkaren av denna produkt kommer inte att hållas ansvarig om någon skadas eller enheten skadas till följd av felaktig installation, felsökning eller onödig service. Det är viktigt att instruktionerna i denna handbok följs vid alla tidpunkter. Endast kvalificerad person kan installera enheten. - Endast en kvalificerad installatör, center, person eller utbildad återförsäljare för PoolExperten får reparera enheten. - Underhåll och drift ska ske i enlighet med den rekommenderade tiden och frekvens, som anges i denna handbok. - Det är endast tillåtet att använda sig av original reservdelar för reparationer, om detta inte följs så gäller inte garantier. - Luftvärmepumpen kommer att värma poolens vatten och hålla temperaturen konstant. Våra värmepumpar har följande egenskaper Hållbar Värmeväxlaren är tillverkad av PVC och titan vilket ger den en lång livslängd med kontakt av poolvatten. Enkel att använda Denna enhet är mycket enkel att använda, starta den och ställ in din önskade temperatur. Tystgående Enheten innehåller en tystgående kompressor och väl kullagrad fläkt, vilket garanterar en tyst gång. Denna enhet kan värma din pools vatten när lufttemperaturen är -10 grader eller högre. Låg driftskostnad Driftskostnaderna är mycket låga tack vara pumpens höga prestanda. 2

4 2. SPECIFIKATION 2.1 Information om värmepumpar Modell YAPB-38HL YAPB-53HL YAPB-78HL YAPB-95HL Värme effekt A27/W27 C kw Värme effekt A15/W26 C kw K BTU In effekt Driftström kw A Driftspänning V/P h/hz 230 V 1-fas 50 Hz Kompressor Kontrollenhet Värmeväxlare Rotation Smart LCD kontroll Titan / PVC Ljudnivå (vid 1 m) db(a) Vattenanslutning mm Nominellt vattenflöde m³/h Tryckfall kpa Dimensioner L / B / H 940 / 360 / / 360 / / 360 / / 370 / 615 Dimensioner paket L / B / H 1045 / 390 / / 390 / / 390 / / 395 / 655 Vikt Produkt / totalt kg 41 / / / / 65 Modell YAPA-125HL YAPA-140HL YAPA-170HL YAPA-210HS Värme effekt A27/W27 C kw Värme effekt A15/W26 kw K BTU In effekt kw Driftström A Driftspänning V/P h/hz 230 V 1-fas 50 Hz 380 V 3-fas 50 Hz Kompressor a Rotation Scr oll Kontrollenhet Värmeväxlare Smart LCD kontroll Titan / PVC Ljudnivå (vid 1 m) db(a) Vattenanslutning mm Nominellt vattenflöde m³/h Tryckfall kpa Dimensioner L / B / H 660 / 660 / / 660 / / 660 / / 660 / 960 Dimensioner paket L / B / H 750 / 700 / / 700 / / 700 / / 700 / 990 Vikt Produkt / totalt kg 80 / /92 90 / / Värmeeffekt och verkningsgrad är angivna vid en utomhustemp. på ca 20 C och en pooltemp. på 27 C. - Uppvärmningskapaciteten ska ses som riktvärden för en isolerad pool med övertäckning nattetid. Modellerna är främst avsedda att användas under perioden maj - september, vilket är en normal poolsäsong. 3

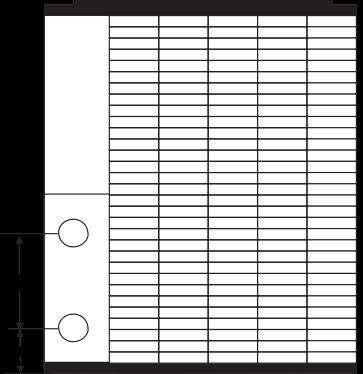

5 2.2 Dimensioner på värmepumpar - YAPB-38HL - YAPB-53HL - YAPB-78HL - YAPB-95HL B A C D H E F G STORLEK ( mm) Modell YAPB-38HL YAPB-53HL YAPB-78HL YAPB-95HL A B C D E F G H YAPA-95HL - YAPA-125HL - YAPA-140HL - YAPA-170HL - YAPA-210HS - YAPA-260HS A F G Storlek (mm) Modell YAP-A-95HL YAP-A-125HL YAP-A-140HL YAP-A-170HL YAP-A-210HS YAP-A-260HS A G F

6 3 INSTALLATION Tillverkaren levererar endast värmepumpen, tillbehör som t.ex. by-pass är tillbehör och köps separat, fråga din återförsäljare för information om tillbehör. Viktigt: Var god och följ dessa steg vid installation av värmepump: 1. All tillsättning av kemikalier i poolen måste kopplas in efter värmepumpen. 2. Installera en By-Pass i alla fall då flödet överstiger 120% av rekommenderat värde på vald värmepump. 3. Installera värmepumpen över poolens vattennivå. 4. Installera värmepumpen på ett fast underlag och använd medföljande stötdämpande kuddar för att minimera vibrationer samt ljud. 5. Värmepumpen måste alltid placeras ståendes. Om enheten har vickats eller legat på sidan så måste 24 passera innan värmepumpen kan startas. 3.1 Placering av värmepumpen Pumpen kan placeras i stort sätt vart som helst utomhus. För inomhus installation, var god och kontakta din leverantör för råd. MONTERA INTE värmepumpen i ett stängt utrymme med begränsad volym luft, där utflödande luft kommer att återcirkuleras. MONTERA INTE värmepumpen i närheten av buskage eller skräp som kan blockera inkommande luftflöde i luftvärmepumpen, det är viktigt att pumpen får flöde av ny luft som gör att pumpens värden kan bibehållas. Om flödet blockeras så kan pumpens effektivitet påverkas och värmeeffekten försämras. Bilden nedan visa minsta kringliggande utrymme. Topp min 100 cm Topp min 200 cm min 100 cm min 100 cm min 100 cm min 100 cm min 100 cm 3.2 Avstånd till poolen Installera Värmepumpen så nära poolen som möjligt för att minimera förlusten av värme genom rörsystemet. Ställ pumpen på ett fast underlag och använd medföljande stötdämpande kuddar för att minimera vibrationer samt ljud. Vanligtvis så installeras värmepumpen inom 7,5m från poolen. Ju större distansen till poolen blir ju större blir värmeförlusten. Då slangarna oftast är nedgrävda så kan det vara bra att dessa isoleras för att minska värmeförlusten. Värmeförlusten är minimal i sträckor upp till 30meter T/R från poolen (15m enkel sträcka), om inte marken är blöt eller att slangarna ligger i grundvatten. Värmeförlusten på 30 meter kan grovt räknat förklaras som följande: 0,6 kwh (2000 BTU) för varje 5 C skillnad i marktemperatur kring rören samt pooltemperatur. Vilket ger en ökad drift i 3-5% 5

7 3.3 Installation av backventil Viktigt när en saltklorinator eller ph-/klordosering finns installerad så är det att rekommendera att en backventil monteras mellan värmepumpen och doseringen för att förhindra hög koncentration av dessa produkter kommer i kontakt med värmaren, vilket kan leda till korrosion. Därför är det viktigt att all dosering är monterad efter värmaren och det är rekommenderat att en backventil är installerad för att förhindra backflöde vid situation då cirkulationspumpen har stannat. Skador på värmepumpen orsakad av avvikelser från dessa rekommendationer upphäver garantin. 3.4 I pumprummet Värmepump Dosering/ Saltklorinator By-Pass UT Inkommande elkabel IN Kondensvatten Från pool från pump Inlopp till pool Cirkulationspump Filter 3.5 Installation av By-Pass Till pool Ventil 1 Lite stängd (så ökar vattentrycket med gram) Ventil 1 By-Pass Från filter Ventil 2 Helt öppen Ventil 3 Öppen till hälften Ventil 3 Ventil 2 -Ha alla 3 ventiler öppna vid uppstart -stäng ventil 1 lite -Stäng ventil 2 till ca hälften, kontrollera Värden i pumpens display. Samt justera. UT Värmepump IN 6

8 3.6 Installation av el Viktigt Kontrollera att din huvudnäring är rätt dimensionerad till vald pump. Det är rekommenderat att använda sig av en separat säkerhetsbrytare för värmepumpen, tillsammans med rätt dimensionerad anslutandekablage. Ström ska endast tillsättas till värmepumpen när det finns vattencirkulation från cirkulationspumpen. Alla pumpar måste anslutas till ett jordat uttag för att förhindra risk för stötar. 3.7 Uppstart När du startar din luftvärmepump efter installation så ska du följa dessa steg. 1. Starta filterpumpen, kontrollera efter läckor och säkerställ att det är flöde från och till poolen. 2. Sätt säkerhetsbrytaren i tillsatt läge så att pumpen får ström. Tryck sedan på ON/OFF knappen på värmepumpens kontroll. Enheten ska starta när tiden för fördröjd start har gått. 3. När pumpen har varit i drift i några minuter, kontrollera så att värmen som lämnar pumpen är svalare. 4. Kontrollera eventuell flödesvakt. När värmepumpen är igång så stänger du av cirkulationspumpen, värmepumpen ska stänga av sig själv, om inte så kontrollera flödesvakten. 5. Låt pumpen gå 24h/dag tills önskad temperatur har uppnåtts. När önskad temperatur har uppnåtts, kommer pumpen att stänga av sig själv. Nu kommer pumpen att starta och stänga av sig själv (så länge cirkulationspumpen är i gång) beroende på om värmetillförsel till poolen behövs. Luftvärmepumpen startar när din pools vattentemperatur sjunker 1 grad under inställd temperatur. Beroende på starttemperatur i vattnet och lufttemperatur så kan det ta flera dagar för värmepumpen att komma upp till inställd temperatur. Genom att täcka poolen så kan denna tid förkortas avsevärt. Flödesvakt Pumpen är försedd med en flödesvakt som säger till om cirkulationspumpen är på eller inte och om det kommer nog med vattenflöde genom luftvärmepumpen. Flödesvakten kommer att stänga av pumpen om inkommande vattenflöde är för lågt. T.ex. när cirkulationspumpen är avstängd. Förskjuten start Pumpen är utrustad med en 3 minuters startförskjutning för att skydda elektriska komponenter och kontakter. Efter denna förskjutning så kommer pumpen att starta. Även om strömmen bryts väldigt kort så kommer denna förskjutning att falla in, och förhindra pumpen från att starta omedelbart. 3.8 Kondensering När poolens vatten värms upp av värmepumpen, så kyls inkommande vatten ner ganska så mycket, vilket skapar kondensering på flänsarna i värmepumpen. Kondenseringen kan vara så mycket som flera liter per timme då lufttemperaturen är låg och luftfuktigheten är hög. Ibland kan detta felaktig mistas för läckage. 7

9 4 RIKTLINJER 4.1 Vattenkemi Det är viktigt att poolens vatten är i balans. Poolens vatten ska alltid vara mellan dessa intervaller. Min Max ph Fritt klor(mg/1) TAC(mg/1) Salt(g/1) 3 Viktigt: om dessa värden inte följs så slutar garantin att gälla. Notera: Genom att frångå en eller flera av dessa värden kan skada pumpen så att den inte går att reparera. Installera alltid doseringsutrustning efter värmepumpens utlopp, speciellt om det är en automatisk dosering. Det är rekommenderat att sätta en backventil mellan värmepumpen och denna utrustning för att förhindra bak flöde av vatten med högt kemikalieinnehåll in i värmepumpen och cirkulationspumpen stannar. 4.2 Vinterförvaring Viktigt: Om pumpen inte vinter stängs eller vinter stängs fel så kan den gå sönder och detta upphäver garantin. Värmepumpen, cirkulationspumpen, filtret, slangar och doseringsutrustning måste skyddas mot frost och ska således tömmas på vatten när det finns risk för isbildning, töm allt vatten från värmepumpen genom dessa steg: 1- Stäng av elen till värmepumpen. 2- Töm inkommande slangar/rör på vatten 3- Ta bort ventiler före och efter värmepumpen. 4- Skruva loss anslutningarna till värmepumpen. 5- Om bottenplugg finns, så ta ur denna och se till att allt vatten har runnit ur värmepumpen. 4.3 Vårstart Om din värmepump har vintersatts så följ dessa steg för att starta den igen: 1- Kontrollera enheten efter uppenbara fel eller brister, som kan ha hänt under vintern. 2- Koppla ihop anslutningarna till vattnet för värmepumpen. 3- Montera tillbaka ventiler före och efter värmepumpen samt återanslut eventuell bottenplugg. 4- När poolen är fylld kontrollera så att värmepumpen får vatten och att alla ventiler i By-passen är öppna. 5- Starta inkommande el till värmepumpen. 6- Tryck på ON/OFF knappen på displayen och vänta på den fördröjda starten. 8

10 4.4 Kontroll av pumpen Värmepumparna är konstruerade och tillverkade att hålla och fungera bra under många års tid om de är rätt installerade samt skötta. Kontinuerlig inspektion av din värmepump är viktigt för att garantera att den ska fungera bra under många år. Dessa följande moment är grundläggande för din inspektion: 1. Se till att pumpens front är tillgänglig för framtida service. 2. Se till att området kring pumpen är fri från växtlighet samt skräp. 3. Kontrollera så att inga sprinklers är riktade direkt på värmepumpen för att förhindra korrosion. 4. Om pumpen är placerad under ett tak utan hängränna eller där nedfallande snö från taket kan träffa värmepumpen, så är det rekommenderat att ett entrétak eller liknande installeras för att förhindra skador. 5. Använd inte värmepumpen om några av dess delar har varit under vatten. Kontakta genast en professionell hantverkare för att inspektera pumpen och byta ut eventuellt skadade delar. Värmepumpen kommer att producera kondenserat vatten när den är igång, och pumpens botten är designad så att den ska kunna släppa ut denna kondensation genom små hål. Kondenseringen kommer att öka när lufttemperaturen är låg eller har hög fuktighet. Kontrollera följande med jämna mellanrum för att säkerställa att dräneringen av kondenserat vatten fungerar: 1. Visuellt inspektera dräneringshålen och ta bort eventuellt smuts som kan täppa till hålen. 2. Håll intag av luft samt galler för utblås fritt från smuts och växtlighet så att pumpens luftflöde inte stryps. Under normal drift så kan värmepumpen producera lite kondenserat vatten per timme, om vattnet som kommer ut dräneringen är mer än detta under drift eller om värmepumpen fortsätter att dränera vatten efter att den har stått stilla i mer än 1 timme, så kan en läcka i pumpen system ha uppstått. Stäng av pumpen och dess vattenflöde och kontakta en tekniker som kan undersöka problemet. NOTERING: Ett snabbt sätt att kontrollera om det är kondensvatten eller inte är att stanna cirkulationspumpen och se om det försätter att komma vatten från bottenplatta av pumpen. Om det fortsätter komma vatten efter att cirkulationspumpen stått still i mer än 1 timmer så är det inte kondens. Ett ännu snabbare sätt att kontrollera detta är att testa dränerande vatten på klor. Om det inte finns något fritt klor i vattnet så är det kondensvatten. 9

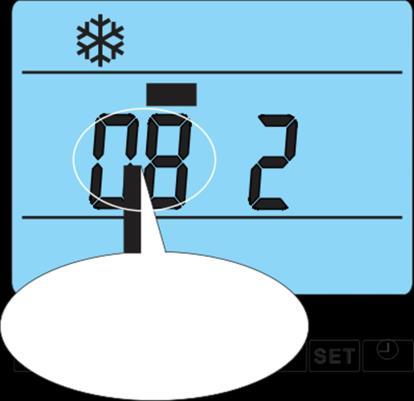

11 5 LCD DISPLAY 5.1 Inställningar 1- När pumpen är igång tryck för att justera temperaturen. 2- Tryck M för att välja mode Tryck M igen för kyla Tryck M igen för värme 3- I stand by: Tryck M i 5 sekunder, så att ett B kommer fram, LCD displayen kommer att visa Tryck på SET för att ställa in temperatur vid kyla, tryck för att välja temperatur. Tryck SET igen för att bekräfta temperatur i kyla. Tryck M igen 1 27 tryck SET för att komma in i meny för värme, för att ändra välja temperatur. Tryck SET för att bekräfta temperatur i värme. Tryck M igen 2 40 Tryck SET för att komma in i meny för start avfrostningstid, tryck för att ändra tid för avfrostning. Tryck SET igen för att bekräfta. Tryck M igen 3-7 Tryck SET för att komma in i meny för start avfrostningstemp, tryck för att ändra temperatur för avfrostning. Tryck SET igen för att bekräfta. Tryck M igen 4 13 Tryck SET för att komma in i meny för stop avfrostningstemp, tryck för att ändra temperatur för stop av avfrostning. Tryck SET igen för att bekräfta. Tryck M igen 5 8 Tryck SET för att komma in i meny för stop avfrostningstid, tryck för att ändra tid för stop av avfrostning. Tryck SET igen för att bekräfta. Tryck M igen 6 1 Tryck SET för att komma in i meny för antal pumpar, tryck för att ändra antal pumpar. Tryck SET igen för att bekräfta. Tryck M igen 7 1 Tryck SET för att komma in i meny för automatik, tryck för att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen 8 1 Tryck SET för att komma in i meny för driftläge, tryck för att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen 9 0 Tryck SET för att komma in i meny för vattenpumpar, tryck för att ändra antalet externa vattenpumpar. Tryck SET igen för att bekräfta. Tryck M igen A 40 Tryck SET för att komma in i meny för returvatten temp., tryck för att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen B 5 Tryck SET för att komma in i meny för överhettningsskydd (Värmeläge), tryck för att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen C 35 Tryck SET för att komma in i meny för elektronisk extra ventil, tryck att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen D 5 Tryck SET för att komma in i meny för överhettningsskydd (Kyl läge), tryck för att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen E 40 Tryck SET för att komma in i meny för Max temp., tryck för att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen F 2 Tryck SET för att komma in i meny för split temp., tryck för att ändra inställningar. Tryck SET igen för att bekräfta. Tryck M igen G -10 Tryck SET för att komma in i meny för frostvakt., tryck för att ändra inställningar. Tryck SET igen för att bekräfta. 4 Inställningar för klockan, när pumpen är igång eller i stand by, tryck SET i 5 sekunder tills ett B syns, Tryck sedan för att ändra timmar. Tryck SET igen för att ändra minuter. Tryck SET igen för att bekräfta. 5 Inställningar för timer, när pumpen är igång eller i stand by, tryck i 5 sekunder tills ett B syns, Tryck sedan för att ändra timmar för start timer timmar. Tryck igen för att ändra minuter. Tryck igen för att ändra tid för avstängning timer. för 10

12 5.2 Displayens funktion I stand by visar displayen lufttemperatur samt aktuellt värmeläge Uppstart Tryck för Tryck M för att ändra Tryck SET i 5 sekunder Tryck 5 sekunder för att Att starta samt läge, tryck i 5s i stand by, för att ändra klockan ställa in timer ON/OFF Stoppa enheten för att ställa in driftlägen, eller kontrollera driftparametrar i ON läge eller i stand by. Ställa in parametrar I stand by, ryck M i 5 sekunder för att komma in i inställningarna. Tryck M igen för att ställa in vald parameter (parametrar från 00-D), se information på föregående sida. Väl inne i menyn tryck för att ställa in parametrar. Notera att om inget görs på 10 sekunder så kommer displayen visa in/ut temp. (när pumpen är igång), eller lufttemperatur (när pumpen är av). När pumpen är igång kan du trycka M i 5 sekunder för att kontrollera aktuell parameter, men du kan inte ändra data när pumpen är igång. N O N O N O MIN Parameter 00 Parameter 01 Parameter 02 För att ställa in önskad För att ställa in önskad Avfrostningstid på kompressor Temperatur i kyl läge (8-28 C) Temperatur i värme läge (15-40 C) när det är frost Förinställt 12 C Förinställt 40 C Ändra inte inställningar N O N O N O MIN Parameter 04 Parameter 05 Ställ in start temperatur för Ställ in max temperatur för Parameter 06 Avfrostning ( C) Avfrostning (2-30C) Max tid för avfrostning (1-12 min) förinställt 8 min 11

13 N O N O N O Parameter 06 Antal enheter i systemet Parameter 07 Parameter 08 Spara inställningar vid strömavbrott Läge: 1 (JA) 0 (NEJ) 1. Värme & kyla 2. extern värme, värme & kyla 3. Endast värme N O N O A Auto läge 0 Tidsförskjutning för Förinställt 30 C Extern pump. 1 extern pump fungerar 30 Sekunder efter att värmaren Stängts av Standard 0 Ställa in lägen Kyl läge Värme läge Extern värmare IN UT IN UT IN UT Auto läge - Tryck M för att ändra läge (läge kan ändras under gång) IN UT - Tryck samt för att ändra. - När pumpen går visar den in samt ut temp på vattnet, samt aktuellt läge. - Extra pump är endast för pumpar med denna funktion - Förinställd. - 12

14 Hur vet vi aktuellt läge Vattentemperatur Temperatur Inlopp samt utlopp Kylslinga Retur gastemperatur IN UT Lufttemperatur När pumpen är igång, tryck M i 5 sekunder för att kontrollera aktuellt status för värmepumpen. Du kan kontrollera vatten in/ut temperatur, temperatur på kondensor, samt lufttemperatur. Notera att om inget händer på displayen på 10 sekunder så visar den temperatur in/ut. (när pumpen är aktiv) eller lufttemperatur (när den står stilla). 13

15 5.3 Information för inställningar av display Betydelse Intervall Standard Justera ( JA/NEJ) Returvatten temperatur För kyl läge 8 28 C 27 C JA Returvatten temperatur För värme läge C 27 C JA Aktiv tid för kompressor efter frost MIN 40 MIN Ställs in av tekniker Starttemperatur för avfrostning -30 C 0 C -7 C Ställs in av tekniker Sluttemperatur för avfrostning i värmeläge Max tid för avfrostning i värmeläge Elektronisk expansions ventil Automatisk start efter strömavbrott Läge Kyla / Värme/ Extra värmekälla C 30 C 13 C Ställs in av tekniker 1 C 12 MIN 8 MIN Ställs in av tekniker O Man/1 AUTO 1 Ställs in av tekniker Ställs in av tekniker Ställs in av tekniker 09 Stanna vattenpump efter att kompressor stannat i 30 sekunder 0 fortsätter/ 1 stannar 0 Ställs in av tekniker A Auto läge returvatten temperatur C Ställs in av tekniker B Inställning av EEV. (värmeläge) -F(-15 )~F(-15 ) C Elektronisk expansions ventil manuellt läge 5 C Ställs in av tekniker Ställs in av tekniker D Inställning av EEV. (kylläge) -F(-15 )~F(-15 ) 5 C Ställs in av tekniker E Maximal temperatur C 40 C Ställs in av tekniker F Inställning av Delta T 1 20 C 2 C Ställs in av tekniker G Lägsta tillåtna lufttemperatur -15 C - 15 C -10 C Ställs in av tekniker 14

16 6 SKÖTSEL OCU UNDERHÅLL 6.1 Underhåll Kontrollera vattentillförseln kontinuerligt. Se till att poolens filter är rent och fritt från smuts så att filtret inte sätts igen och därmed förhindrar vatten att komma till Luftvärmepumpen. Se till att pumpen står torrt och med luft kring den. Det är viktigt att rengöra flänsarna på kylelementet regelbundet för bästa möjliga resultat. Kontrollera trycket på vätskan i pumpen och fyll på vid behov innan trycket blir för lågt och således skadar pumpen. Kontrollera elanslutningen så att det inte har uppstått något brott på kabel. Töm värmepumpen helt på vatten inför varje vintersättning så att inget vatten finns kvar och kan vid frost skada värmaren. 6.2 Felsökning Fel Display Anledning Lösning Fel på tempgivare för inkommande vatten. PP 01 Sensorn är öppen Eller kortsluten Kontrollera eller byt ut sensor. Fel på tempgivare för utgående vatten. PP 02 Sensorn är öppen Eller kortsluten Kontrollera eller byt ut sensor. Fel på linda 1 (värme läge) PP 03 Sensorn är öppen Eller kortsluten Fel på retursensor för gas PP 04 Sensorn är öppen Eller kortsluten Fel på lufttemp givare PP 05 Sensorn är öppen Eller kortsluten Temp. skiljer sig för mycket mellan vatten in & ut PP 06 För lite vatten Frostvakt löst ut under kylläge PP 07 Luft temp är för låg 1:a varning för frys risk under vinter PP 07 Luft temp är för låg 2:a varning för frys risk Under vinter PP 07 Fel på linda 1 (kyl läge) PP 08 Luft temp är för låg Sensorn är öppen Eller kortsluten Skydd för övertryck EE 01 Trycket på köldmediet är för högt Skydd för undertryck E E02 Trycket på köldmediet är för lågt Kontrollera eller byt ut sensor. Kontrollera eller byt ut sensor. Kontrollera eller byt ut sensor. Öka vattenvolymen. Kontrollera eller byt ut sensor. Kontrollera manometern, byt ut och fyll Om köldmedier. Kontrollera manometern, fyll på köldmedier. Fel på flödesvakten EE 03 Fel på strömförsörjning (för 3-fas pumpar) PP06 blinkar 3 gånger, Temp. skiljer sig för mycket mellan vatten in & ut under 30 min Avfrostning EE 04 EE 05 Defrost kod display Kommunikationsfel EE 08 Inget vatten eller för lite vatten I systemet Fel fas eller dålig kontakt på en av faserna För lågt vattenflöde Ingen signal mellan kontrollen och moderkortet Kontrollera cirkulationspumpen om den står stilla eller om det är flöde, kontrollera vattenvolym i poolen. Kontrollera eller byt ut elkabel. Kontrollera cirkulationspumpen om den står stilla eller om det är flöde, kontrollera vattenvolym i poolen. Kontrollera eller byt ut kabel. 15

17 7 KOPPLINGSSCHEMA Modell YAPB-38HL YAPB-53HL YAPB-95HL Ambient temp. 16

18 Modell YAPB-125HL YAPB-140HL 17

19 Modell YAPA-140HL YAPA-170HL YAPA-210HL 18

20 Modell YAPA-140HS YAPA-170HS YAPA-210HS YAPA-260HS 19
