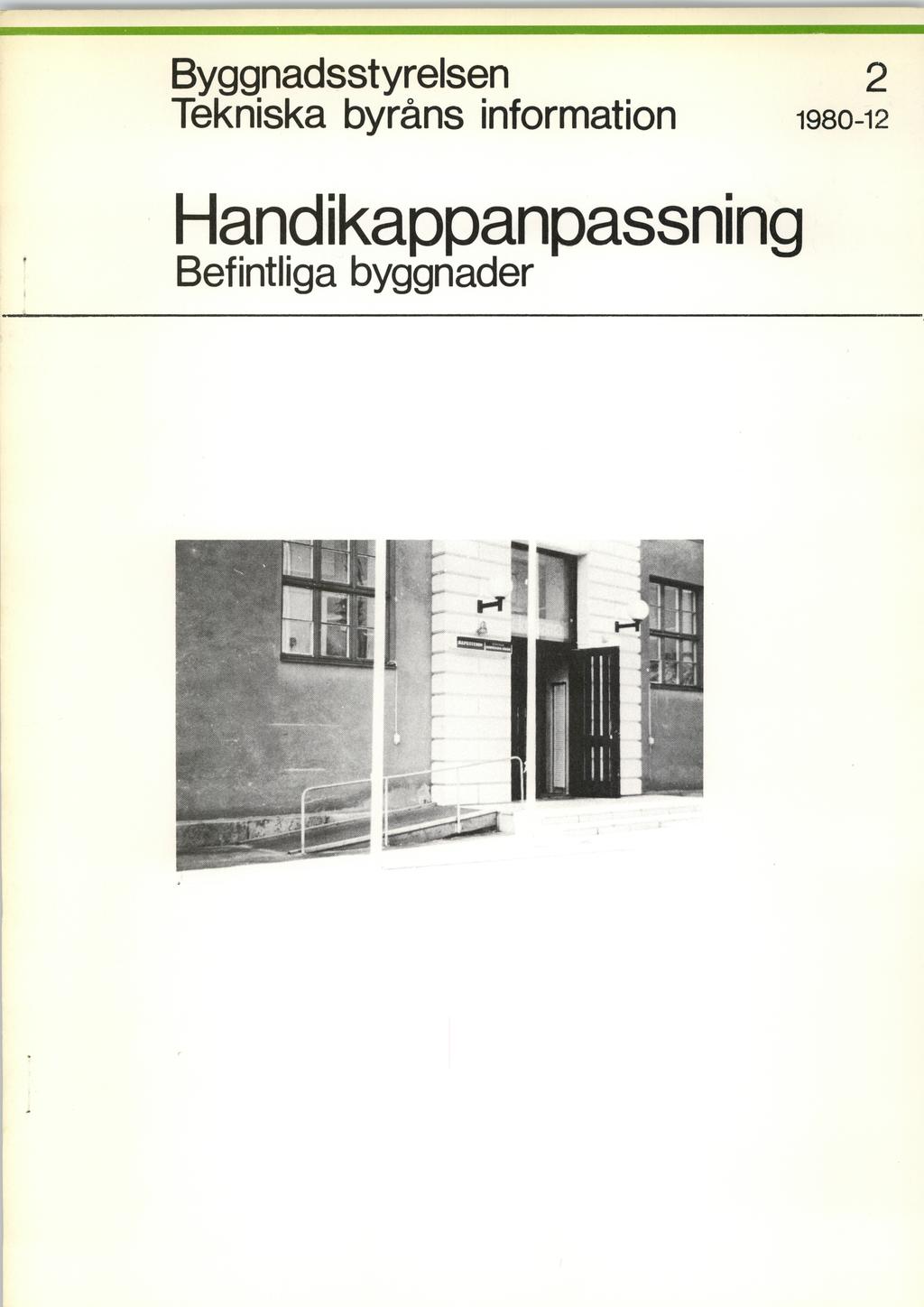

1 Byggnadsstyrelsen Tekniska byråns information Handikappanpassning Befintliga byggnader

2 á

3 HANDI KAPPANPASSN ING AV BEFINTL IGA BYGGNADE R Tekniska byråns information 2

4 Handikappanpassning av befintliga byggnader Informationen innehåller riktlinjer för kontroll och planering av åtgärder som berör handikappanpassning i befintliga byggnader som förvaltas av byggnadsstyrelsen. Riktlinjerna utgör ett komplement till de krav på tillgänglighet för handikappade personer som anges i byggnadsstyrelsens tekniska föreskrifter. Informationen berör de handikappgrupper som har nedsatt rörelse- eller orienteringsförmåga. Nedsatt rörelseförmåga innebär att den handikappade måste anlita hjälpmedel (bock, käpp, krycka, rullstol) för att kunna förflytta sig eller att hans förmåga att röra armar och händer är begränsade. Nedsatt orienteringsförmåga innebär att den handikappade är blind, döv, har nedsatt syn eller hörsel eller är utvecklingsstörd. Informationen redogör för åtgärder dels på tomtmark, dels i byggnad, som syftar till att underlätta den handikappades förflyttning och orientering. Informationen vänder sig till byggnadsstyrelsens enheter med förvaltningsuppgifter. Informationen är utarbetad av byggnadsstyrelsens tekniska byrå, arkitektsektionen. innehåll 1. Tomtmark Angöring och bilparkering Gångvägar Vilplatser Nivåskillnader Orientering Byggnad...5.l Entrer Nivåskillnader Handikapptoalettrum Vilrum Orientering... 10

5 3 1 tomtmark 1.1 Angöring och bilparkering Allmänt Med angöringsplats avses plats där bilar får stanna för av- och påstigning av passagerare. Med bilplats avses utrymme för parkering av ett fordon Läge Angöringsplats och bilplats bör finnas intill huvudentrt n och eventuell särskild handikappanpassad entre. Avståndet mellan bilplats och entre bör vara så litet som möjligt, max 25 m. Bilplats i källarvåning bör vara placerad nära hiss. Minst en bilplats bör finnas för besökande Utformning Angöringsplats bör om möjligt vara försedd med väderskydd och sittbänk. Se pkt 1.3. Ytan på angörings- och bilplatser bör vara hård och jämn samt inte luta mer än 1:50 (2%). Gränserna bör lämpligen vara markerade med kontrasterande färg eller textur. På- och avstigning bör ej försvåras av trottoarkanter. Bilplats böz' vara försedd med signalanordning till reception, vaktmästeri e d. Signalanordningen skall kunna nås från bilen. Bilplatsen bör vidare vara försedd med uttag för bilvärmare. Eluttag för laddning av rullstol bör finnas på lämplig plats, gärna i garage Dimensionering Bilplats bör vara minst 3,6 m bred så att det finns rörelseutrymme för en rullstol vid sidan av fordonet. Erforderligt antal handikappanpassade bilplatser är beroende av entreförhållanden, antalet anställda, verksamhetens art osv. 1.2 Gångvägar Allmänt Med gångväg menas här handikappanpassad gångväg. Behov av gångväg kan även finnas på större sammanhängande ytor, t ex torgbildningar, eftersom man i allmänhet rör sig efter vissa stråk. Gångväg bör ej korsas av fordonstrafik Utformning Gångväg bör vara fri från nivåskillnader i form av trappor, brunnar o d. Gångväg bör vara minst 1,3 m bred och ej ha större lutning av 1:50 (2%). Längre gångvägar bör vara försedda med mötes- och vändplatser för rullstolar. Mötesplats kräver bredden 1,8 m, vändplats 2,3 x 2,3 m. Belysningsstolpar och andra anordningar bör ej inkräkta på fria breddmått enligt ovan. Räcke med skyddshöjden 1,10 m bör finnas när gångvägen gränsar mot sluttningar eller andra anordningar som medför risker för den handikappade. Gångväg bör ha hård och jämn yta. Ytan eller kanterna bör ha avvikande textur i förhållande till angränsande ytor. Markering bör även finnas före och efter trapplopp eller ramp i gångväg (fig 1) Figur 1. Markering av trappa och ramp. Mått i mm. 1.3 bilplatser intill gångvägar samt vid trappors och rampers övre avslutning bör det finnas vilplatser. Vilplatsen får ej inkräkta på den fria gångvägs-, trappeller rampbredden. På vilplats bör det finnas sittbänk med arm- och ryggstöd. 1.4 Nivåskillnader 14.1 Trappa Med hänsyn till rullstolsbundna personer bör trappor vara kompletterade med rarnper eller hissar. Trappa bör ha räcke med skyddshöjden 1,10 m där störtningsrisk föreligger. Ledstäng skall alltid finnas längs båda sidor och vara utformad så att handen får bekvämt grepp och armbågen ett gott stöd Rund profil med diametern mm är lämplig. Fritt avstånd mellan ledstång och vägg eller räcke bör vara ca 45 mm. Ledstången bör gå förbi eventuellt vilplan och vara ansluten till ledstången i nästa trapplopp.

6 Ramp Ramp bör vara rak med en lutning ej större än 1:20 (5%). För kortare ramper, högst b m, godtas 1:12 (8 %). Oavsett lutningen bör en ramp inte ha större nivåskillnad än 0,5 m. Är nivåskillnaden större bör horisontella vilplan anordnas med minst 2m längd och lutning max 1:50 (2%). Rampens och vilplanets bredd bör vara 1,3 m. Ramper som inte fyller dessa krav bör byggas om alternativt ersättas av eller kompletteras med hiss eller lyftplatta. Ramp bör ej sluta närmare dörr än vad som framgår av fig 3. Dess yta bör vara hård och jämn. Ramp bör vara försedd med räcke med skyddshöjden 1,10 m kompletterad med hjulavvisare enligt fig 2. Ledstång bör alltid finnas på rampens båda sidor. Vägg vid ramp bör vara försedd med avvisarskydd enligt fig Orientering Från hållplats för kollektivfordon samt från parkerings - och angöringsplats bör det finnas hän- 350 Figur 2. A vvisare för rullstolar på räcke och vägg. Mått i mm. visningsskyltning som anger entrernas läge. Skyltarna bör vara utförda i reliefskrift och placerade så att man kan komma intill dem. Handikappanpassad bilplats bör vara markerad med handikappsymbol (se fig 10) och skylt som förbjuder obehörig parkering. Stolpar bör ej vara placerade så att de utgör en fara för handikappade. De bör ha en från omgivningen kontrasterande färg. Skyltar bör vara placerade på sådan höjd att de inte inkräktar på den fria gånghöjden.

7 5 2 byggnad 2.1 Entrer Entrdplan Med yttre och inre entreplan menas de utrymmen/ytor som ligger omedelbart utanför respektive innanför entredörr. Yttre entrplan bör vara plant, lutning högst 1:50 (2%) för avrinning. Vindfång och inre entreplan bör ha plant golv. Mått på yttre respektive inre entrplan framgår av fig 3. Nivåskillnad mellan yttre och inre entrplan (även vindfång) bör ej vara större än 25 mm. Vid större nivåskillnader anordnas om möjligt ramp, lyftplatta eller hiss. Alternativt förses byggnaden med särskild handikappanpassad entre. Yttre entrplan och vindfång bör vara försedda med ledstång. Golvytan bör vara hård och jämn, utan halkrisk. Upphöjda skrapgaller och torkmattor undviks. Om det yttre entreplanet ligger högre än omgivande mark bör det ha ett skyddsräcke enligt pkt Belysningen bör vara särskilt god vid dörrar, begränsningskanter och platser där man ändrar rörelseriktning Entredörr Entredörrens fria passagemått bör vara minst 800 mm. Dörr som kräver större dragkraft än 25 N samt dörr som ej uppfyller krav på fria ytor enligt fig 3, bör förses med motordriven dörröppnare. Manöverknappar (gäller även eventuell porttelefon) bör vara placerade minst 0,5 m från hörn eller annat hinder och 0,9-1,2 m över entreplanet. Dörrtrycke och dörrhandtag bör vara placerade 0,9-1,0 m över entreplanet. De bör medge ett fast grepp och ha en från bakgrunden avvikande kulör. Dörr eller dörrfoder bör ha en mot omgivande ytor avvikande kulör. Tröskel bör helst ej förekomma. Om sådan finns bör den ej vara högre än 25 mm En trehall Entrehallen bör vara tillgänglig från handikappanpassade entrer. Planform, utformning och inredning bör medge lätt orientering, fri passage och utrymme för manövrering av rullstol. Heltäckande mattor bör ej förekomma. b a > 250 mm1 b 1300 mm c >r 1500 m m d > 700 mm2 p > 800 m m d 1 I de fall störtningsrisk föreligger bör detta mått ökas. 2Vid innerdörr utan dörrstängare kan måttet d minskas till 500 mm. Figur 3. Erforderliga fria matt vid dörrar.

8 Figur 4. Yttre entreplan. Samtliga matt dr minimimått i mm.1 de fall störtningsrisk föreligger bör det fria mdttet vid dörrens låssida ökas.

9 L Figur S. Vindfdng. Samtliga mått är minimimått i mm.1 vindfdnget bör om möjligt finnas en fri yta pd 1,30 x 1,30 m för att medge vändning med rullstol.

10 8 öppningssida gångjärnssida Fritt passagemått p i mm Dörrtyp E ntredörr 800 Hissdörr 800 Öppning 800 Innerdörr 766 Figur 6. Dörrars fria passagemdtt. Receptionen bör vara placerad så nära entren som möjligt. Om den har ljudavskärmande glas mot entrehallen bör det finnas lucka i glaset eller teleöverföring av ljudet. Telefon placerad 0,9-1,0 m över golv bör finnas i eller i anslutning till västutrymme. Telefonen bör ej placeras i kåpa av transparent plast eftersom käpan kan vara till hinder för synskadade. Eventuell telefonhytt bör ha planmåtten 1,3 x 1,3 m för att rymma rullstol och hjälpare. Dörrens fria passagemått bör vara minst 766 mm. Sittplats i telefonhytt bör vara uppfällbar så att den inte hindrar en rullstol. Kapprum bör ha någon kapphylla placerad 1,2 m över golv. Fritt placerad kapphylla bör ha gavel med hänsyn till synskadade personer. Spegel bör ha underkant 0,9-1 m över golv. I kapprummet bör det finnas sittplats. Om sökande i entrehallen skall fylla i blanketter, bör det finnas skrivplats som även kan användas av rullstolsbundna. 1 övrigt bör inredningen vara utformad utan skarpa hörn och kanter. Stolar bör vara stadiga, ej för låga samt ha arm- och ryggstöd. Manöverpanelens knappar bör ha en diameter av 25 mm och vara placerade med 25 mm mellanrum. På knapparna bör våningsbeteckningar vara angivna med 20 mm höjd i svartvit relief. Hisskorg med bredden 1,1 m bör vara försedd längs ena sidan med ledstång 0,9 m över golv, vid större bredd längs båda sidor. Ledstängerna bör ha rund profil med ca 40 mm diameter och vara placerade med ett mellanrum på minst 45 mm från väggen. Hissdörr, som bör vara placerad på kortsidan, bör vara lätt att öppna (högsta dragkraft 25 N). Om möjligt utförs den motormanävrerad med en passagetid av minst 6 sekunder. Manöverpanel vid stannplan bör vara lätt åtkomlig. Helst bör det finnas 1,5 m fritt mått framför hissen. Är hissdörr placerad i nisch bör manöverpanelen vara placerad utanför nischen, i djup nisch 1,2 m från dörr. Akustisk indikering som markerar ankomst till stannplan bör finnas, helst också våningsangivelse i hisskorgen. Hissdörr och manöverpanel bör ha avvikande färg i förhållande till hisskorg i övrigt. 2.2 Nivåskillnader Hiss Hisskorgens invändiga planmått, bredd x djup bör vara minst 1,1 x 1,2 m (ny svensk standard 1,1 x 1,4 m). Manöverpanelen i hisskorgen bör vara placerad minst 0,4 m från låssidan och högst 1,2 m över golv. Den bör ha god belysning. 2.3 Handikapptoalettrum Handikapptoalett typ HK 4 eller HK 5 (fig 7) bör finnas i byggnadens entrevåning. Om ny handikapptoalett anordnas bör någon av följande toaletter väljas i första hand: HK 1, HK 2 eller HK 3. Beträffande inredning och utrustning, se vidare i byggnadsstyrelsens tekniska föreskrifter.

11 y...tir, :.. ti.. 'r { O M N } O N N TypHK1a,lb TypHK ti 1 r r. r,. Typ H K 3 Typ H K r. 0 mått i mm rumsmått anger innermått r '""' `":: vägg där dörr ej får placeras vägg där dörr får placeras TypHK5 Figur 7. Handikapptoalettrum.

12 lo r-- I I I I bord i I fri passage- ] och vändyta säng I bord 1 fri säng passage- 1 yta fi- I 1 fri 1 vändyta Figur 8. Vilrum. Minimimdtt för den fria ytan i mm. 2.4 Vilrum Allmänt Rummet bör vara lättillgängligt för alla och om möjligt ha fasadläge. Det bör ha normal ljudisolering med god ljuddämpning och ej vara förlagt intill utrymmen med bullrande aktiviteter. Utrustning och inredning bör vara så placerad och utformad att den ej kan vålla skada eller utgöra hinder för handikappade. Vilrum bör ha god ventilation och vara försett med allmänbelysning, kompletterad med platsbelysning. I anslutning till valrummet bör det finnas en handikapptoalett, lämpligen typ HK 1, se fig Planexempel Erforderliga mått för manövrering av rullstol vid säng framgår av fig 8. Finns endast 1 m fri bredd vid sängen erfordras ytterligare en fri yta på 1,4 x 1,4 m för vändning av rullstol. Denna kan helt eller delvis sammanfalla med den fria ytan vid sängen Dörrar Dörr från vilrum mot korridor bör alltid vara utåtgående. Dörr mellan valrum och handikapptoalett bör vara inåtgående mot valrummet. Dörrar bör vara placerade enligt fig 9 med friytor och fritt passagemått enligt samma figur Nödsignal Vilrum bör vara försett med nödsignalanläggning till vaktmästeri eller annan bemannad plats. I vilrummet bör det finnas två anropstryckknappar. Den ena placerad vid sängen, så att den kan nås av en liggande person, och den andra vid dörrens låssida 0,2 m över golv Övrig utrustning och inredning Sängens planmått bör vara 0,9 x 2,1 m (inkl gavlar). Under sängen erfordras en fri höjd på 0,3 m. Sängbordet bör vara lägre än sängens överkant. Stol bör vara bekväm, ej för låg och försedd med arm- och ryggstöd. Spegel monteras på väggen så att den kan användas av såväl stående som sittande person. Underkanten 0,7 m över golv är lämplig placering. Fritt breddmått framför spegeln bör vara 0,8 m. 2.5 Orientering Skyltar bör vara så placerade och utformade att de kan läsas av handikappade. Detta innebär bl a att man kan komma intall dem och att de ej kan skymmas av en öppen dörr. Normalt bör skyltarna vara placerade på vägg vid dörrens låssida med underkanten 1,4-1,6 m över golv. Även montering på dörr kan accepteras. Texten på skyltarna bör kunna läsas av synsvaga personer. Den bör därför vara minst 20 mm hög och kontrastera mot skyltens färg.

13 11 Dörr mellan vilrum och korridor Dörr mellan vilrum och toalettrum bord a säng toalett korridor a r- g I ` i \ C 'L toalett `- a a c toalett korridor toalett a r9 I I \ C I I _.. toalett c X500 mm vid inåtgående dörr från toalett g > 1300 mm. Inåtgående dörr från toalett. Får ej inkräkta på den fria ytan för vända X250 mm vid utåtgående dörr mot korridor ning av rullstol. Figur 9. Dörrplacering i vilrum. För att texten skall kunna läsas av blinda måste den vara utförd i relief och så placerad, att den kan läsas av med handen. Utrymmen och anordningar som är handikappanpassade förses med skyltar med handikappsymbolen (fig 10). Handikapptoaletter bör även ha symboler som visar att de kan användas av bägge könen. Utanför vilrum monteras skylt med texten Viirum. Vid handikapptoalett och vilrum bör det finnas skylt om hur nödöppning sker. Figur 10. Skylt med handikappsymbol.

14 r

15 á
