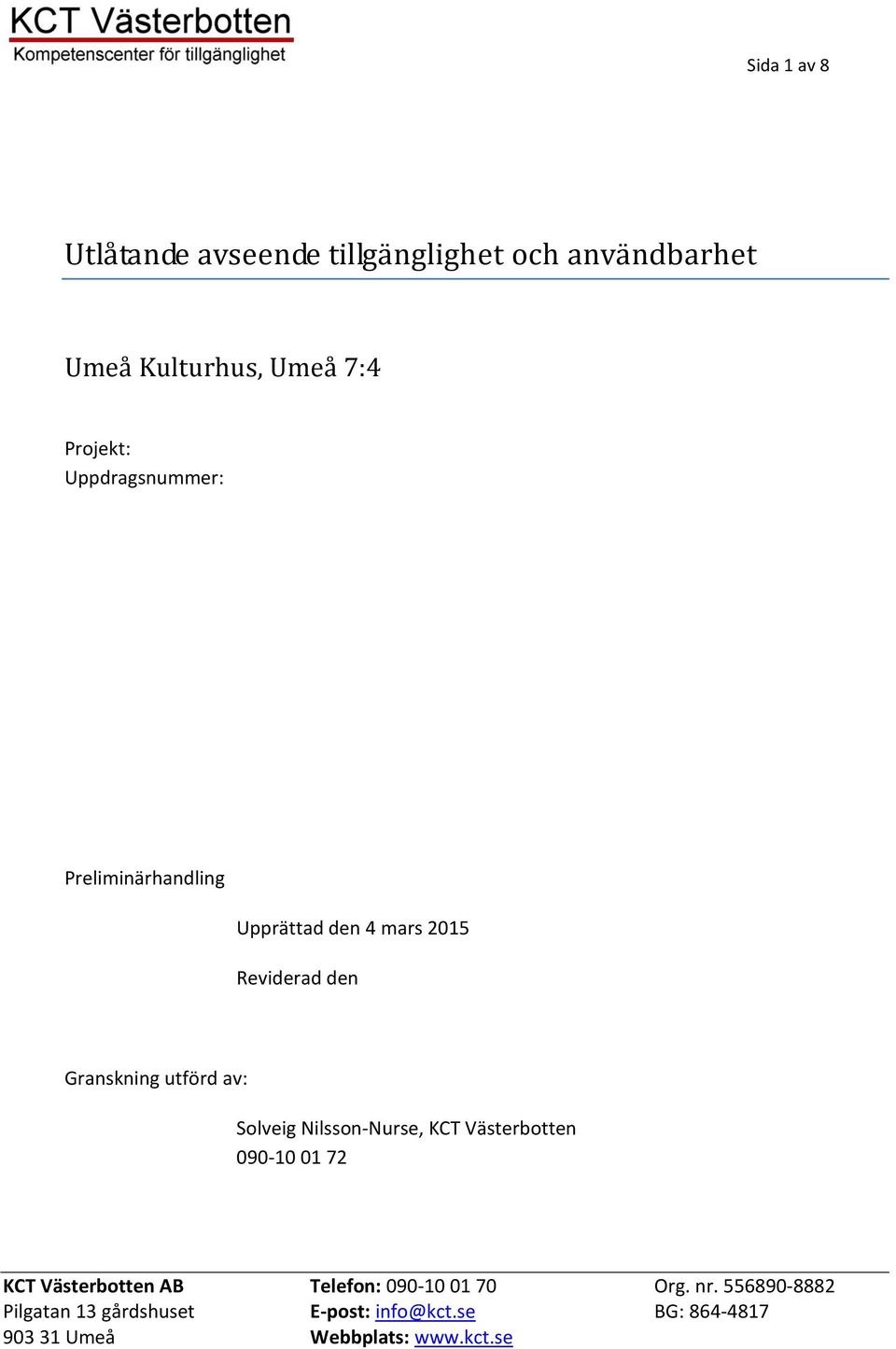

1 Sida 1 av 8 Utlåtande avseende tillgänglighet och användbarhet Umeå Kulturhus, Umeå 7:4 Projekt: Uppdragsnummer: Preliminärhandling Upprättad den 4 mars 2015 Reviderad den Granskning utförd av: Solveig Nilsson-Nurse, KCT Västerbotten

2 Sida 2 av 8 Bakgrund KCT Västerbotten har anlitats av Tobias Westerlund, Umeå Kulturhus, att granska ritningar avseende tillgänglighet och användbarhet för personer med nedsatt rörelse- eller orienteringsförmåga. Uppdraget omfattar ändring av del av byggnad, utifrån ändrad verksamhet och ombyggnation. Följande har granskats som publika delar av projektets lokaler: Huvudentré, samtliga utrymmen förutom teknikrum, förråd och städ. Matsal med köksdel ses även som en del av arbetsplatsen. Förutsättningar Besök har gjorts på plats den 25 februari Närvarande Tobias Westerlund, Umeå Kulturhus samt Solveig Nilsson-Nurse och Elisabeth Nilsson KCT Västerbotten. KCT känner inte till att några varsamhetskrav enligt BBR avsnitt 1:221 finns avseende den del av byggnaden som ändras. Underlag för detta utlåtande är följande handlingar: Situationsplan daterad Planritning daterad Det som i byggnaden är av vikt för bygglovet samt tekniskt samråd har granskats. Det finns tillgänglighets och användbarhets frågor som måste granskas i ett senare skede, det har noterats i texten. Dessa frågor får följas upp under tekniskt samråd, detaljprojektering och byggnation. Ljudmiljön enligt BBR avsnitt 3:1451 kommenteras i utlåtandet, efterklangstid och bakgrundsljud har inte uppmätts. Begränsad granskning avseende brand och tillgänglighet har gjorts, kommentarerna måste följas upp med brandansvarig. Krav gällande energi, fukt och luft har inte granskats. Granskningen har utgått från: PBL 2010:900 främst 8 kapitlet 1-5 BFS 2011:6 med ändringar t.o.m. BFS 2014:3, BBR 21 (3 kap, 5 kap, 8 kap) Boverkets föreskrift BFS 2013:9, HIN 3 Myndigheten för delaktighet (tidigare Handisam) fördjupningsblad dörrar, toaletter AFS 2009:2 Umeå den 4 mars 2015 KCT Västerbotten AB

3 Sida 3 av 8 3:12 Tillgänglighet och användbarhet på tomter 3:122 Tillgängliga och användbara gångvägar, angörings- och parkeringsplatser m.m. Minst en tillgänglig och användbar gångväg ska finnas mellan tillgängliga entréer till byggnader och parkeringsplatser, angöringsplatser för bilar, allmänna gångvägar i anslutning till tomten. Tillgängliga och användbara gångvägar ska där det är möjligt utformas utan nivåskillnader. Tillgängliga och användbara gångvägar ska vara lätta att följa, kunna särskiljas från möblerade ytor, och kunna användas som sammanhängande taktila och visuella ledstråk. Hinder Förklaring Åtgärdat Parkeringsplats för personer med nedsatt rörlighet Angöringsplats Gångvägar: Nivåskillnader Ledstråk Belysning Skyltning Finns inom 25 m från tillgänglig entré. Markförhållandena är goda Parkeringsplatsen bör vara 5 m bred eller 3,6 m bred med fri yta intill. Platsen skyltas och bör vara belyst Finns inom 25 m från tillgänglig entré. Planerad cykelparkering utgör inte hinder vid angöringsplats. Gångvägar fram till entréns ramp saknar nivåskillnader. Det saknas naturliga eller konstgjorda ledstråk från tomtgräns (Generalsgatan) över öppen yta fram till byggnaden. Kan åtgärdas vid planering av tomt. Från P och angöring kan vägg följas som naturligt ledstråk. Belysningen/ /ska utformas så att personer med nedsatt rörelse- eller orienteringsförmåga kan orientera sig. Orienterande skyltar ska vara tillgängliga och användbara.

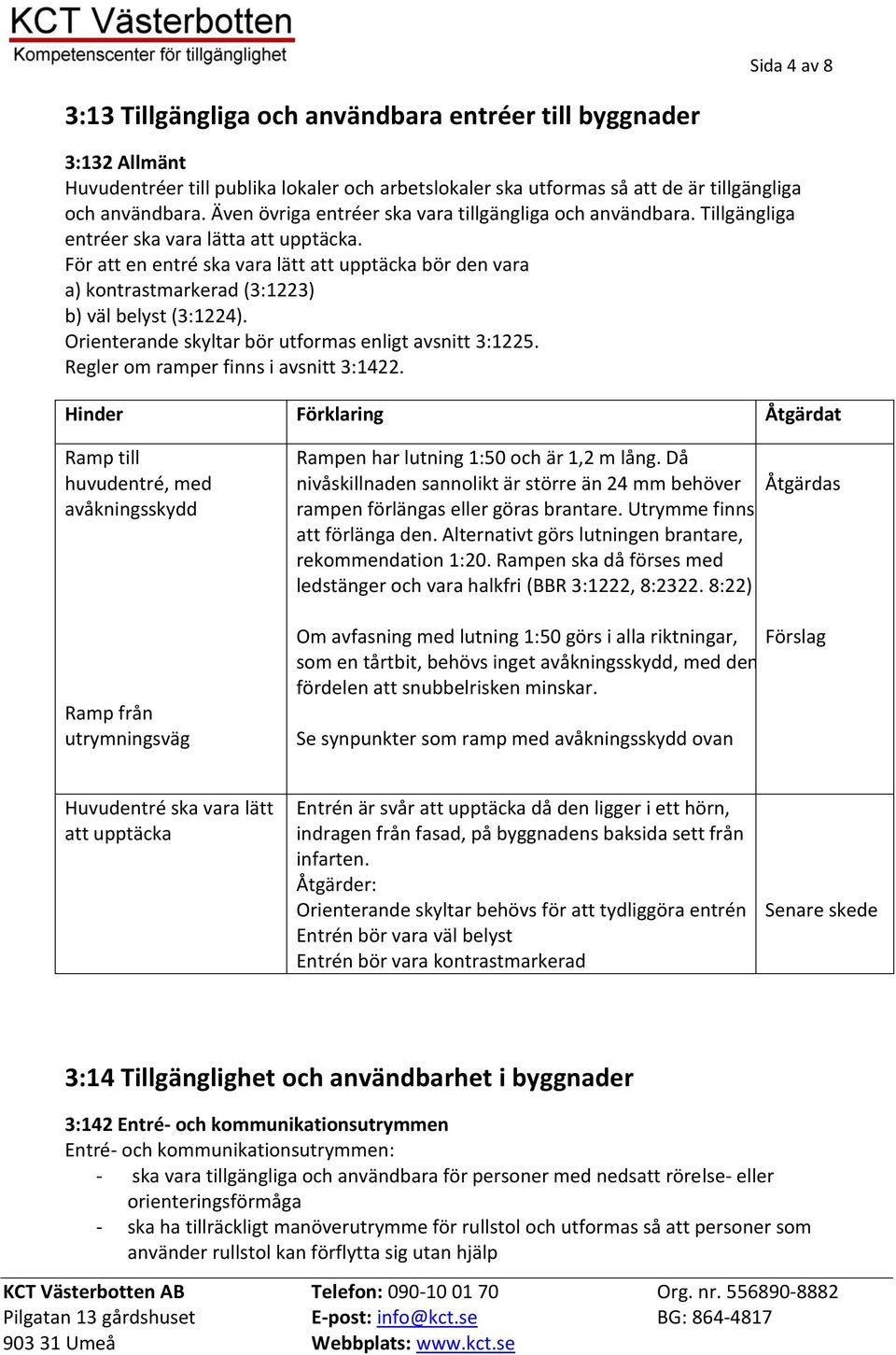

4 Sida 4 av 8 3:13 Tillgängliga och användbara entréer till byggnader 3:132 Allmänt Huvudentréer till publika lokaler och arbetslokaler ska utformas så att de är tillgängliga och användbara. Även övriga entréer ska vara tillgängliga och användbara. Tillgängliga entréer ska vara lätta att upptäcka. För att en entré ska vara lätt att upptäcka bör den vara a) kontrastmarkerad (3:1223) b) väl belyst (3:1224). Orienterande skyltar bör utformas enligt avsnitt 3:1225. Regler om ramper finns i avsnitt 3:1422. Hinder Förklaring Åtgärdat Ramp till huvudentré, med avåkningsskydd Rampen har lutning 1:50 och är 1,2 m lång. Då nivåskillnaden sannolikt är större än 24 mm behöver rampen förlängas eller göras brantare. Utrymme finns att förlänga den. Alternativt görs lutningen brantare, rekommendation 1:20. Rampen ska då förses med ledstänger och vara halkfri (BBR 3:1222, 8: :22) Ramp från utrymningsväg Om avfasning med lutning 1:50 görs i alla riktningar, som en tårtbit, behövs inget avåkningsskydd, med den fördelen att snubbelrisken minskar. Se synpunkter som ramp med avåkningsskydd ovan Förslag Huvudentré ska vara lätt att upptäcka Entrén är svår att upptäcka då den ligger i ett hörn, indragen från fasad, på byggnadens baksida sett från infarten. Åtgärder: Orienterande skyltar behövs för att tydliggöra entrén Entrén bör vara väl belyst Entrén bör vara kontrastmarkerad 3:14 Tillgänglighet och användbarhet i byggnader 3:142 Entré- och kommunikationsutrymmen Entré- och kommunikationsutrymmen: - ska vara tillgängliga och användbara för personer med nedsatt rörelse- eller orienteringsförmåga - ska ha tillräckligt manöverutrymme för rullstol och utformas så att personer som använder rullstol kan förflytta sig utan hjälp

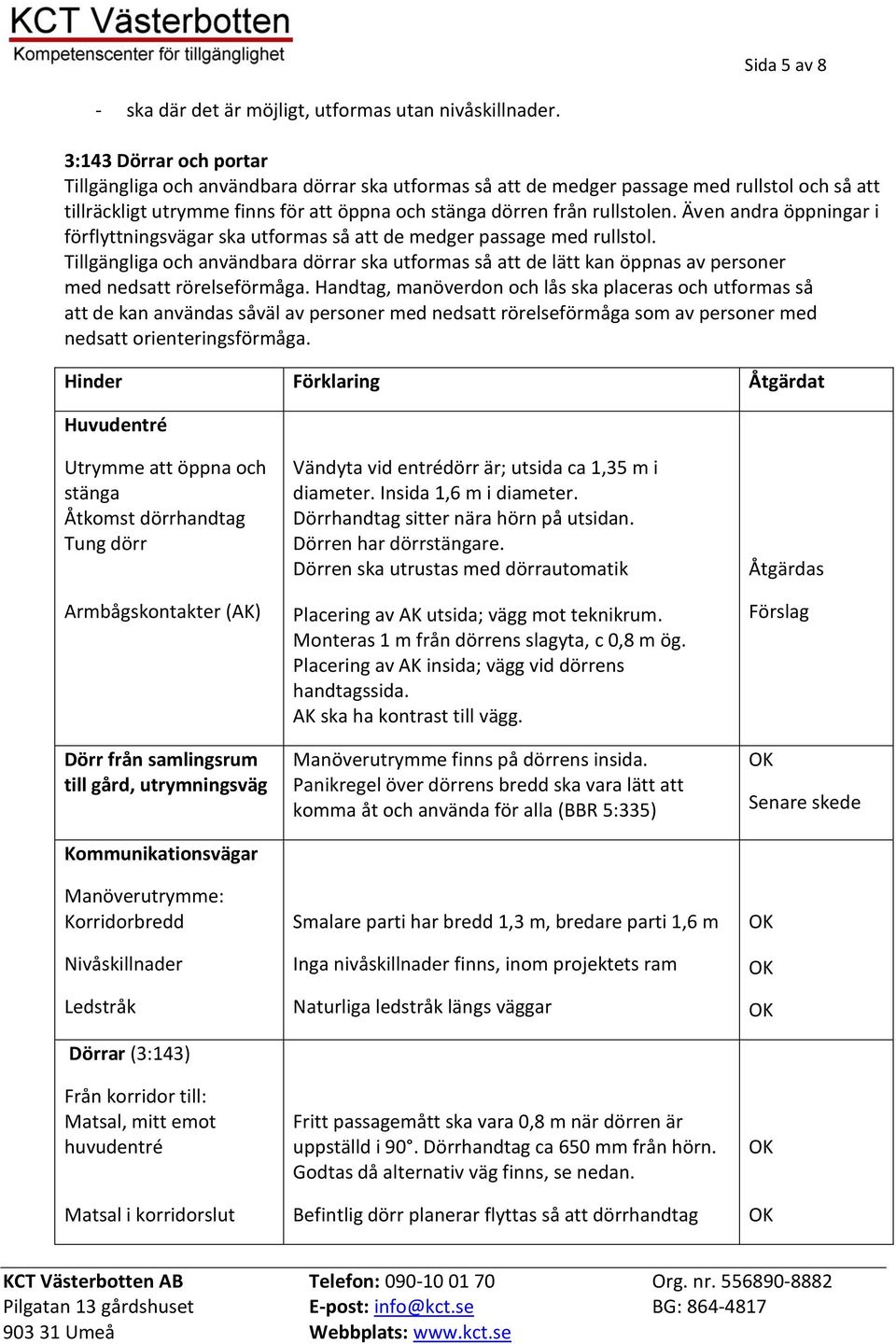

5 Sida 5 av 8 - ska där det är möjligt, utformas utan nivåskillnader. 3:143 Dörrar och portar Tillgängliga och användbara dörrar ska utformas så att de medger passage med rullstol och så att tillräckligt utrymme finns för att öppna och stänga dörren från rullstolen. Även andra öppningar i förflyttningsvägar ska utformas så att de medger passage med rullstol. Tillgängliga och användbara dörrar ska utformas så att de lätt kan öppnas av personer med nedsatt rörelseförmåga. Handtag, manöverdon och lås ska placeras och utformas så att de kan användas såväl av personer med nedsatt rörelseförmåga som av personer med nedsatt orienteringsförmåga. Hinder Förklaring Åtgärdat Huvudentré Utrymme att öppna och stänga Åtkomst dörrhandtag Tung dörr Armbågskontakter (AK) Dörr från samlingsrum till gård, utrymningsväg Kommunikationsvägar Manöverutrymme: Korridorbredd Nivåskillnader Ledstråk Dörrar (3:143) Från korridor till: Matsal, mitt emot huvudentré Matsal i korridorslut Vändyta vid entrédörr är; utsida ca 1,35 m i diameter. Insida 1,6 m i diameter. Dörrhandtag sitter nära hörn på utsidan. Dörren har dörrstängare. Dörren ska utrustas med dörrautomatik Placering av AK utsida; vägg mot teknikrum. Monteras 1 m från dörrens slagyta, c 0,8 m ög. Placering av AK insida; vägg vid dörrens handtagssida. AK ska ha kontrast till vägg. Manöverutrymme finns på dörrens insida. Panikregel över dörrens bredd ska vara lätt att komma åt och använda för alla (BBR 5:335) Smalare parti har bredd 1,3 m, bredare parti 1,6 m Inga nivåskillnader finns, inom projektets ram Naturliga ledstråk längs väggar Fritt passagemått ska vara 0,8 m när dörren är uppställd i 90. Dörrhandtag ca 650 mm från hörn. Godtas då alternativ väg finns, se nedan. Befintlig dörr planerar flyttas så att dörrhandtag Förslag

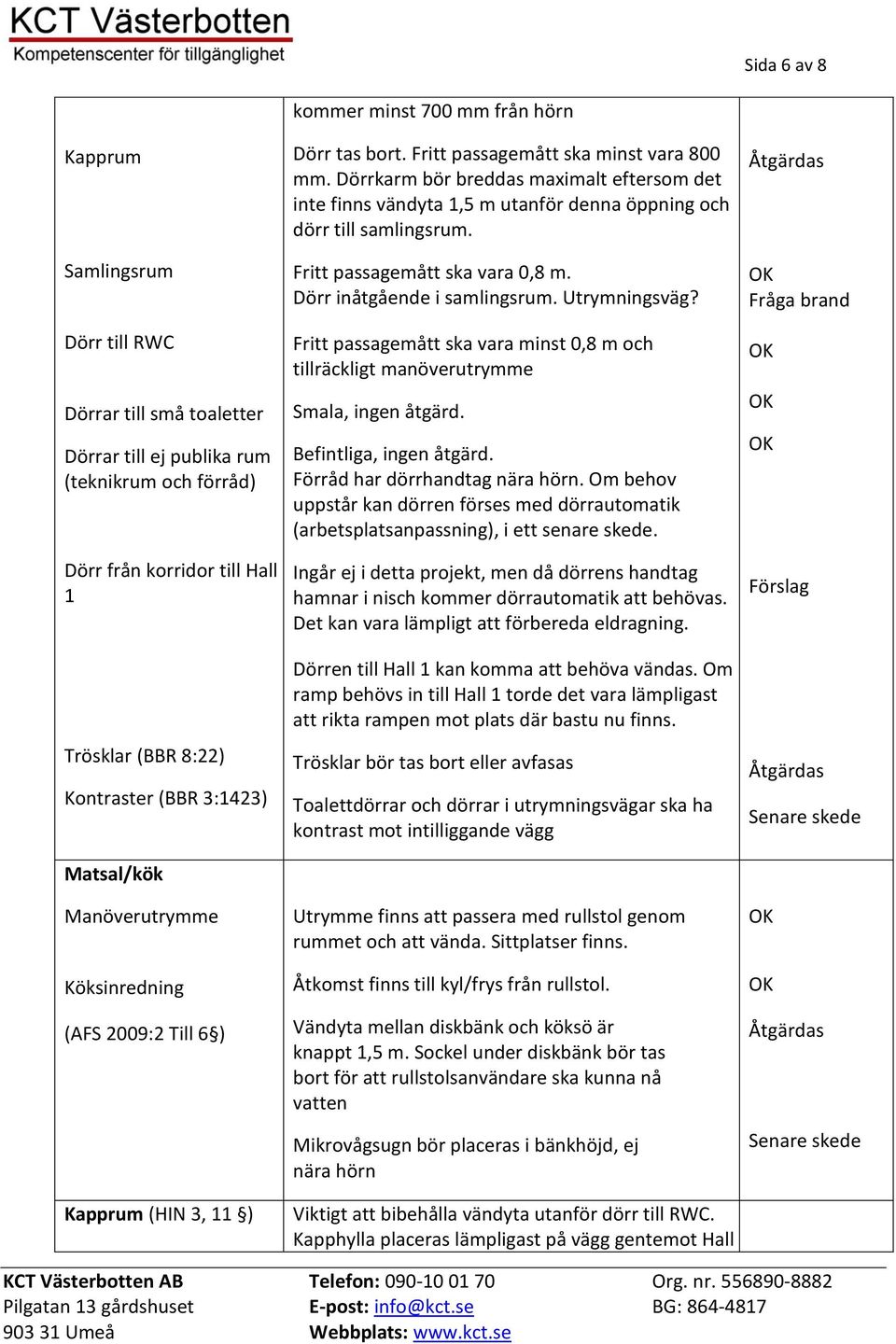

6 Sida 6 av 8 Kapprum Samlingsrum Dörr till RWC Dörrar till små toaletter Dörrar till ej publika rum (teknikrum och förråd) Dörr från korridor till Hall 1 Trösklar (BBR 8:22) Kontraster (BBR 3:1423) Matsal/kök Manöverutrymme Köksinredning (AFS 2009:2 Till 6 ) Kapprum (HIN 3, 11 ) kommer minst 700 mm från hörn Dörr tas bort. Fritt passagemått ska minst vara 800 mm. Dörrkarm bör breddas maximalt eftersom det inte finns vändyta 1,5 m utanför denna öppning och dörr till samlingsrum. Fritt passagemått ska vara 0,8 m. Dörr inåtgående i samlingsrum. Utrymningsväg? Fritt passagemått ska vara minst 0,8 m och tillräckligt manöverutrymme Smala, ingen åtgärd. Befintliga, ingen åtgärd. Förråd har dörrhandtag nära hörn. Om behov uppstår kan dörren förses med dörrautomatik (arbetsplatsanpassning), i ett senare skede. Ingår ej i detta projekt, men då dörrens handtag hamnar i nisch kommer dörrautomatik att behövas. Det kan vara lämpligt att förbereda eldragning. Dörren till Hall 1 kan komma att behöva vändas. Om ramp behövs in till Hall 1 torde det vara lämpligast att rikta rampen mot plats där bastu nu finns. Trösklar bör tas bort eller avfasas Toalettdörrar och dörrar i utrymningsvägar ska ha kontrast mot intilliggande vägg Utrymme finns att passera med rullstol genom rummet och att vända. Sittplatser finns. Åtkomst finns till kyl/frys från rullstol. Vändyta mellan diskbänk och köksö är knappt 1,5 m. Sockel under diskbänk bör tas bort för att rullstolsanvändare ska kunna nå vatten Mikrovågsugn bör placeras i bänkhöjd, ej nära hörn Viktigt att bibehålla vändyta utanför dörr till RWC. Kapphylla placeras lämpligast på vägg gentemot Hall Fråga brand Förslag

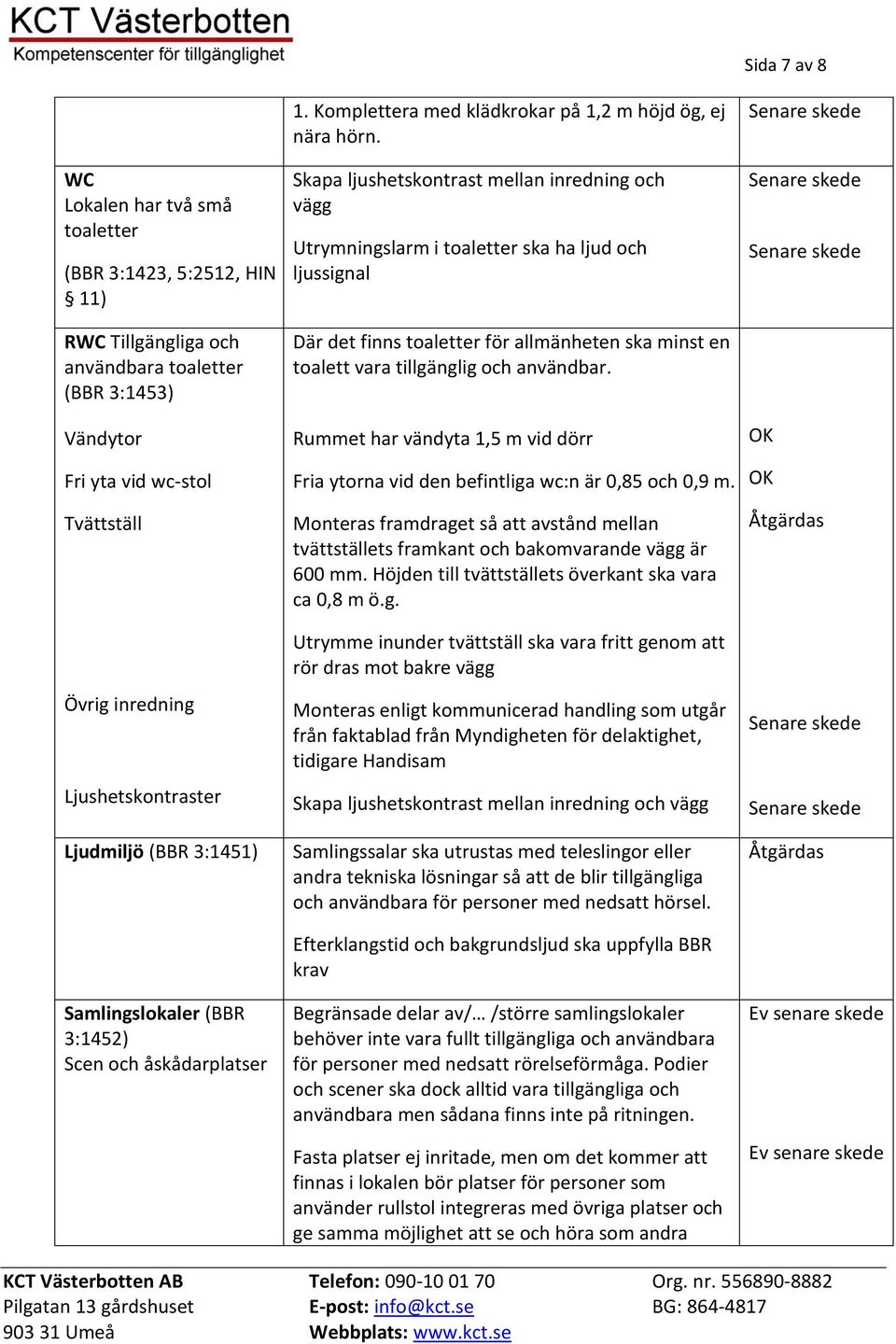

7 Sida 7 av 8 WC Lokalen har två små toaletter (BBR 3:1423, 5:2512, HIN 11) RWC Tillgängliga och användbara toaletter (BBR 3:1453) Vändytor Fri yta vid wc-stol Tvättställ Övrig inredning Ljushetskontraster Ljudmiljö (BBR 3:1451) Samlingslokaler (BBR 3:1452) Scen och åskådarplatser 1. Komplettera med klädkrokar på 1,2 m höjd ög, ej nära hörn. Skapa ljushetskontrast mellan inredning och vägg Utrymningslarm i toaletter ska ha ljud och ljussignal Där det finns toaletter för allmänheten ska minst en toalett vara tillgänglig och användbar. Rummet har vändyta 1,5 m vid dörr Fria ytorna vid den befintliga wc:n är 0,85 och 0,9 m. Monteras framdraget så att avstånd mellan tvättställets framkant och bakomvarande vägg är 600 mm. Höjden till tvättställets överkant ska vara ca 0,8 m ö.g. Utrymme inunder tvättställ ska vara fritt genom att rör dras mot bakre vägg Monteras enligt kommunicerad handling som utgår från faktablad från Myndigheten för delaktighet, tidigare Handisam Skapa ljushetskontrast mellan inredning och vägg Samlingssalar ska utrustas med teleslingor eller andra tekniska lösningar så att de blir tillgängliga och användbara för personer med nedsatt hörsel. Efterklangstid och bakgrundsljud ska uppfylla BBR krav Begränsade delar av/ /större samlingslokaler behöver inte vara fullt tillgängliga och användbara för personer med nedsatt rörelseförmåga. Podier och scener ska dock alltid vara tillgängliga och användbara men sådana finns inte på ritningen. Fasta platser ej inritade, men om det kommer att finnas i lokalen bör platser för personer som använder rullstol integreras med övriga platser och ge samma möjlighet att se och höra som andra Ev senare skede Ev senare skede

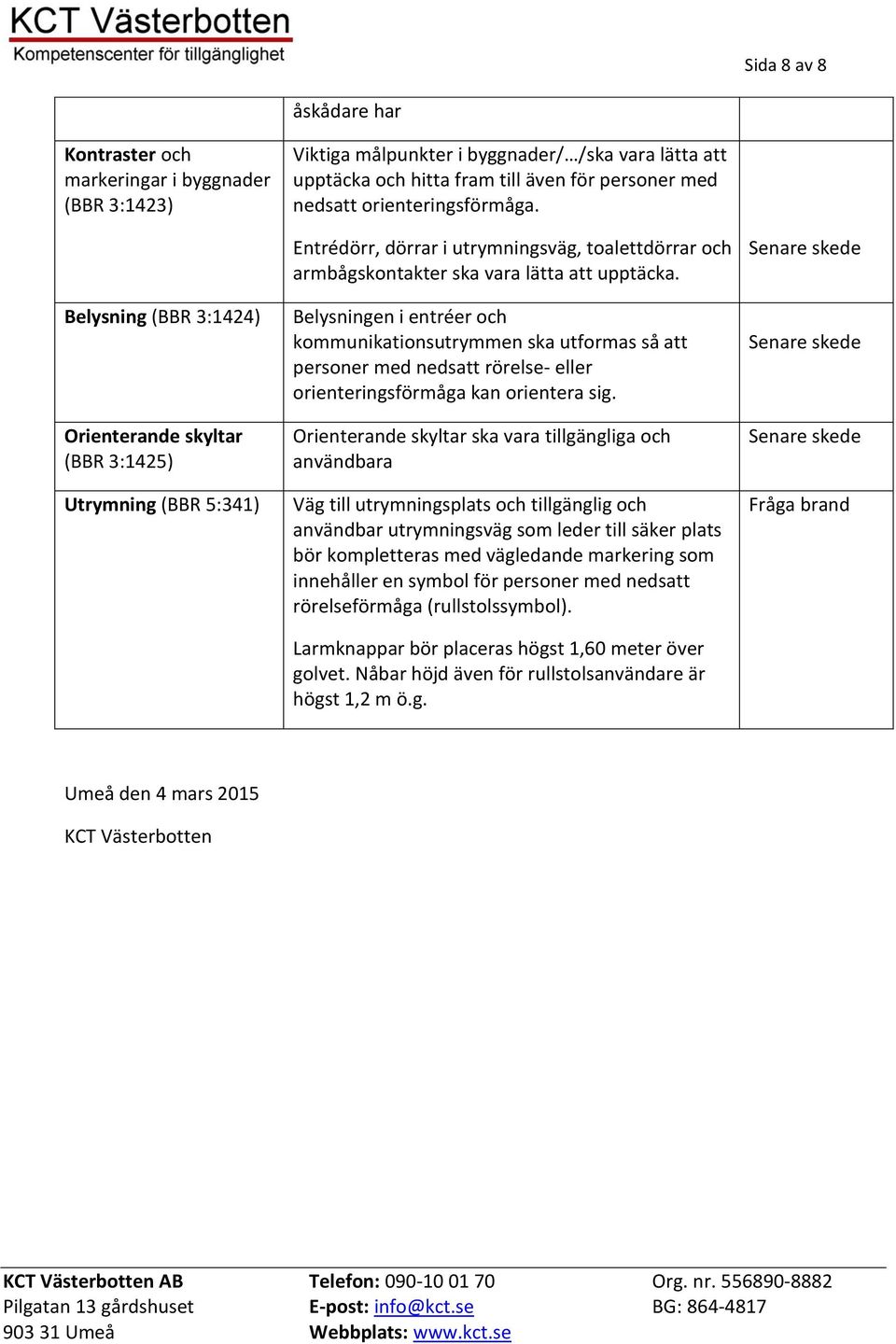

8 Sida 8 av 8 åskådare har Kontraster och markeringar i byggnader (BBR 3:1423) Viktiga målpunkter i byggnader/ /ska vara lätta att upptäcka och hitta fram till även för personer med nedsatt orienteringsförmåga. Belysning (BBR 3:1424) Orienterande skyltar (BBR 3:1425) Utrymning (BBR 5:341) Entrédörr, dörrar i utrymningsväg, toalettdörrar och armbågskontakter ska vara lätta att upptäcka. Belysningen i entréer och kommunikationsutrymmen ska utformas så att personer med nedsatt rörelse- eller orienteringsförmåga kan orientera sig. Orienterande skyltar ska vara tillgängliga och användbara Väg till utrymningsplats och tillgänglig och användbar utrymningsväg som leder till säker plats bör kompletteras med vägledande markering som innehåller en symbol för personer med nedsatt rörelseförmåga (rullstolssymbol). Larmknappar bör placeras högst 1,60 meter över golvet. Nåbar höjd även för rullstolsanvändare är högst 1,2 m ö.g. Fråga brand Umeå den 4 mars 2015 KCT Västerbotten
