1 Leveransbeskrivning och produktinformation Fritidshus F2018

2 Vi ger dig möjlighet att skapa Ditt drömboende Vår standard uppfyller högt ställda krav på funktion, kvalité och design. Men vill du sätta egen prägel på din VästkustStuga så finns det ett stort urval. Byt ut vita hushållsmaskiner till rostfria, bygg in ett jacuzzibad, sätt in ett extra burspråk eller välj ett glaserat taktegel. Du väljer själv nivån. Sätt personlig prägel på ditt hus med våra utrustnings alternativ - ofta till grossistpriser! (Alla varor du köper genom oss blir även fraktade till byggplatsen.) Hus med miljoner möjligheter HÖGSTA KREDITVÄRDIGHET VästkustStugan AB 2 - Leveransbeskrivning och produktinformation F2018

3 Innehåll Företaget: Sidan: 4 Bjälklag, Vägg, Gavelspets: Sidan: 5 Tak, Plåt: Sidan: 6-7 Fönster/Fönsterdörrar, Fönsterbänkar: Sidan: 8 Spröjs, Råglas, Takfönster, Lyftskjutparti: Sidan: 9 Ytterdörrar, Innerdörrar/Öppningar, Golv: Sidan: 10 Garderober, Listverk: Sidan: 11 Skåpsnickerier, Handtag/Knoppar, Kökstillbehör, Bänkskivor, Diskbänkar, Invändig trappa Sidan: Hushållsmaskiner: Sidan: Sanitetsutrustning: Sidan: 16 Varmvattenberedare, Värme, Att anpassa fritidshus till villa, Ventilation, Braskaminer: Sidan: 17 Farstukvist, Terrass under tak, Takkupor, Burspråk: Sidan: 18 Balkong, Utvändiga räcken, Sluttningshus, Hus med källare, Skyddsmålning, Bastu, Övrigt: Sidan: 19 Ritningar/Handlingar: Sidan: 20 Sektioner: Sidan: Tillvalsprodukter: Om beställd produkt utgått ur underleverantörens sortiment återbetalas erlagt belopp om inte likvärdig ersättningsvara kan erbjudas till samma kostnad. I förekommande fall sker ovanstående i överenskommelse mellan köpare och säljare. Av trycktekniska skäl kan färger som återges på visade produkter avvika från verkligheten. Kontrollera därför färger hos våra underleverantörer eller fråga efter färgprov hos våra återförsäljare. Endast vissa tillval ur underleverantörernas sortiment visas i denna broschyr. För komplett tillvalssortiment, titta i respektive underleverantörs produktkatalog/hemsida. Modellbeteckningar i denna broschyr kan komma att ändras. VästkustStugan förbehåller sig rätten att ersätta berörd produkt med likvärdig produkt. VästkustStugan förbehåller sig rätten till ändringar i leveransutförande. Leveransbeskrivning och produktinformation F2018-3

4 Företaget: VästkustStugan AB Huvudkontor - fabrik: MJÖBÄCK Tel: E-post: info@vastkuststugan.se Hemsida: Distriktskontor Försäljning: VästkustStugan finns representerade på flertalet orter i landet. För mer information se vår hemsida. Produktsortiment: VästkustStugan tillverkar och marknadsför monteringsfärdiga materialleveranser till enbostadshus, fritidshus, gruppbostäder och flerfamiljshus. Denna leveransbeskrivning avser endast materialleveranser för fritidshus. Byggsystem: Ytterväggar och gavelspetsar tillverkas i storblockselement med fönster och dörrar monterade i elementen. Takstolar, bjälkar m.m. i trä, levereras i huvudsak prefabricerade och färdiga för montering på byggplatsen. Tjänster: Gäller för leveranser i Sverige. VästkustStugan står förutom själva materialleveransen till tjänst med: upprättande av erforderliga handlingar för ansökan om bygglov monterings-, grund-, el-, och VVS-ritningar (se sid. 20) VästkustStugans försäljningsagent står dessutom till tjänst med: rådgivning vid tomt- och husval upprättande av produktionskostnadskalkyler Enkelt: ERFARENHET OCH KUNNIGHET Vi är alltid en ansvarskännande och erfaren bundsförvant för dig. Vi vet vilka dörrar det ska knackas på när det gäller kontakt med myndigheter, banker och entreprenörer m.fl. Vi hjälper dig med erforderliga handlingar för ansökan om bygglov. Miljöhänsyn: Vi strävar alltid efter att välja material och leverantörer ur miljömässiga och ekologiska synvinklar. Produkterna är i största utsträckning baserade på miljöanpassade råvaror och återvinningsbara förpackningar. Säkert: KVALITET OCH OMTANKE Du handlar med ett solitt och kraftfullt företag. Mer än 80 års erfarenhet borgar för kvalitet och omtanke i varje detalj. PUNKTLIGHET På utlovat klockslag är lastbil och montörer på byggplatsen. Punktlighet och noggrannhet är honnörsord hos oss. Leverans från husfabrik sker i huvudsak vid ett tillfälle. Från vissa underleverantörer sker leveransen direkt till byggplatsen. EGENKONTROLL I våra rutiner finns en omfattande kvalitets- och leveranssäkerhetskontroll. Rätt kvalitet på ingående material, fackmannamässigt utfört arbete, leveranser i rätt tid m.m. Tryggt: GARANTI OCH FÖRSÄKRING Utöver VästkustStugans egen 10-åriga reklamationsfrist har du 10-årigt konsumentskydd med färdigställande- och nybyggnadsförsäkring i omfattning enligt avtal vid byggnation i Sverige. Dessutom får du 1 års fullvärdesförsäkring, vid byggnation i Sverige. KREDITINTYG VästkustStugan har kreditintyget och, STA KREDITVÄRDIG vilket står för den bästa kreditvärdighet och stabilitet ett företag kan ha. Ekonomiskt: FAST PRIS Du får fast pris i 8 månader på både material och montering. FRAKTFRITT Byggsatsen transporteras fraktfritt så långt farbar bilväg för större lastbil med släp finns. Eventuella färjekostnader tillkommer. KORT BYGGTID Tack vare den höga prefabriceringsgraden och säkra underleverantörer har vi kort byggtid. Kundanpassat: FLERA MONTERINGSALTERNATIV Du väljer mellan tre olika färdigställandegrader: Monteringsfärdig byggsats, stommonterat eller snickarfärdigt utförande. Tar du monteringen genom oss och vi kommer ända fram till grunden med lastbilen, ingår även kranmontering. FLEXIBILITET Vår katalog ska du se som en idébroschyr. Dina och din familjs krav och önskemål vet bara du. Vi är redskapet till ett angenämt och funktionellt boende för dig. Vi hjälper dig hitta rätta lösningen. 4 - Leveransbeskrivning och produktinformation F2018

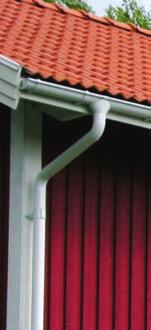

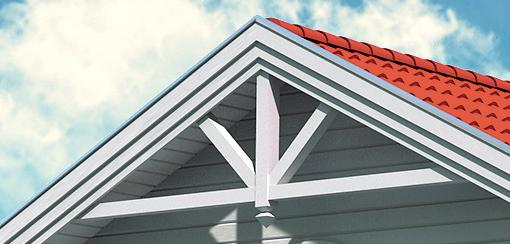

5 Bjälklag: Bottenbjälklag: Betongplatta på mark med golvvärme och underliggande isolering ingår ej. OBS! Vid eventuellt tillval av träbjälklag rekommenderas typgodkänd krypgrund (torpargrund) eftersom risk finns för mögelpåväxt under bjälklag vid traditionell torpar- eller plintgrund. Vindsbjälklag: (U-värde 0,132) För 1-planshus Fackverkstakstol, 265 mm mineralullsisolering, fuktspärr, 28x70 glespanel, 13 mm gipsplank. Vid invändigt ryggåstak: 230 mm mineralullsisolering, fuktspärr, 28x70 glespanel, 14x120 slät obehandlad furupanel. (Panel monteras i takstolsriktningen). Eventuella balkar i konstruktionen anges på ritning. (se sidan 20) Mellanbjälklag: För 1½-planshus med inredd övervåning, 2-planshus, sluttningshus samt hus med källare Levereras löst. 22 mm golvspånskiva, golvbjälkar, 45 mm mineralullisolering, armerad väv, 28x70 glespanel, 13 mm gipsplank. Innerväggar: Bärande innerväggar levereras som prefabricerat regelverk med lösa 13 mm gipsskivor. Till ej bärande innerväggar levereras grovkapade reglar 45x70 och lösa 13 mm gipsskivor. Våtzonsindelning i WC/bad tillämpas för dusch respektive badkar enligt ritning. Våtrumsskiva i zon 1. Anpassat regelavstånd för kakel i WC, dusch och bad. 45 mm mineralullisolering levereras löst till alla innerväggar. 12 mm spånskiva alt. OSB bakom gipsskivan (=inv. dubbla skivor). I Våtrum med dusch och/eller badkar levereras inte dubbla skivor vid detta tillval. Väggpanel i olika utföranden. Gavelspets: För 1-planshus Färdiga storblock. 22x145 skyddsmålad Sveapanel, 28x70 spikläkt, vindskydd, fackverkstakstol. För 1½-planshus med inredd övervåning Se ytterväggar. Eventuella balkar i konstruktionen anges på ritning. (se sidan 20) Hanbjälklag: (U-värde 0,171) För 1½-planshus med inredd övervåning Hanbjälke, 230 mm mineralullsisolering, fuktspärr, 28x70 glespanel, 14x120 slät obehandlad furupanel (Panel monteras i takstolsriktningen). (U-värde snedtak 0,170) Eventuella balkar i konstruktionen anges på ritning. (se sidan 20) Vägg: Ytterväggar: (U-värde 0,227) Färdiga storblock med fönster och dörrar isatta. Pardörrar levereras löst för montering på byggplats. 22x145 skyddsmålad Sveapanel, 28x70 spikläkt, vindskydd, 145 mm regelstomme och 145 mm mineralullsisolering, fuktspärr, 45 mm regel. 45 mm mineralullsisolering och 13 mm gipsskiva levereras löst. (Totalt 190 mm isolering). Våtzonsindelning i WC/bad tillämpas för dusch respektive badkar enligt ritning. Våtrumsskiva i zon 1. Fuktskyddad syll mot betongplatta. Observera vår fina väggkonstruktion med fuktskyddad syll mot betongplatta, 190 mm isolering och indragen diffusionsspärr! Sveapanel 22x145 Sveapanel (Stående och/eller liggande enligt gällande fasadritning) VästkustStugan kan erbjuda olika paneltyper utöver standard. 22x45 Lockläktspanel lockläkt fasad med bottenbräda 22x145 22x45 Lockläktspanel lockläkt hattprofil med bottenbräda 22x145 22x95 Lockpanel lockpanel 1 på Utvändiga allmogefoder, se bild sid. 19 Väggstomme och skivmaterial förberett för olika typer av putssystem efter förfrågan. OBS! Vi avråder från putssystem som bygger på byggmetoden enstegstätning. Till exempel cellplast direkt mot gips. Panellinjering (med gavelspets) tillämpas vid användning av lockpanel samt lockläktpanel med fönster i modul med bredden 50, 80, 110 och 140 cm. Avvikande fönsterbredder justeras på ritningen vid val av dessa paneltyper. Panellinjering tillämpas inte vid användning av Sveapanel eller motsvarande paneltyper. För Traditionsmodellerna är lockläkt fasad standard. Leveransbeskrivning och produktinformation F2018-5

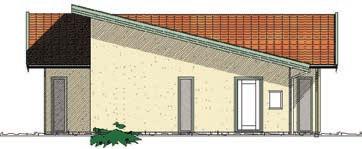

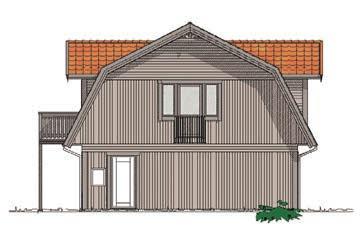

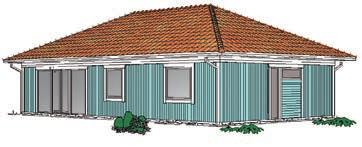

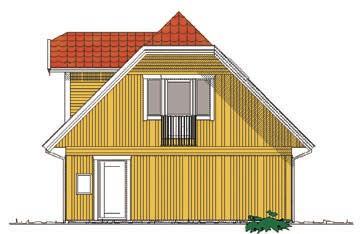

6 Yttertak: Taklutning enligt ritning För 1-planshus och 2-planshus Ytbehandlade betongtakpannor, 25x38 mm strö- och tegelläkt, underlagspapp, 17 mm råspont, fackverkstakstol (saxtakstol vid 15 ryggåstak). Inklädd takfot med 22x145 Sveapanel. Vindskivor och takfotsbrädor. Olika typer av takutformningar. Sadeltak För 1½-planshus med inredd övervåning Ytbehandlade betongtakpannor, 25x38 mm strö- och tegelläkt, underlagspapp, 17 mm råspont, ramverkstakstol, luftspalt, 230 mm mineralullsisolering, fuktspärr, 28x70 mm glespanel, 14x120 slät obehandlad furupanel. (Panel monteras i takstolsriktningen). Inklädd takfot med 22x145 Sveapanel. Vindskivor och takfotsbrädor. Pulpettak För hus med taklutning under 14 Vid byggsatsleverans, hus med byggplatsåtagande för stommontage eller stommontage med utvändig komplettering ingår inte takpannor eller annan takbeläggning. Då levereras 22 mm råspont och underlagspapp. Övrig takbeläggning t.ex. tätskiktsmatta/plåttak ingår ej. Se även plåt sid 7. Mansardtak Till byggplatsåtagande där snickarfärdigt montage ingår från VästkustStugan, ingår även takbeläggning med tätskiktsmatta. Gäller ej balkong över uppvärmt utrymme. Se även plåt sid. 7. Taksäkerhetsprodukter: På alla våra fritidshus ingår snörasskydd över huvudentré som är placerad på husets långsida. (Gäller inte hus med taklutning som är 18 eller lägre eller om huset är försett med t.ex. farstukvist eller liknande) Taksteg i erforderlig omfattning ingår till av VästkustStugan levererade takhuvar. På 1½-planshus och 2-planshus ingår nockräcke samt taksteg dit. På 2-planshus ingår även uppstigningslucka och skyddsräcke (undantagsvis kan några husmodeller behöva fast stege). Halvvalmat tak Valmat tak Invändigt tak: Invändig taklucka med stege (i erforderlig omfattning) För övrigt se sektioner sidan 21. Gaveldekor i gavelspetsarna I väl utvalt, kraftigt trä och limmad droppe kan du dekorera varje gavelspets med ett vackert bomärke. Takpanel i olika utföranden (ev. takpanel monteras i takstolsriktning). Takess (vit folierad innertaksskiva). Snedtak och ryggåstak med obehandlad furupanel i innertak om inte annat anges i avtal. 6 - Leveransbeskrivning och produktinformation F2018

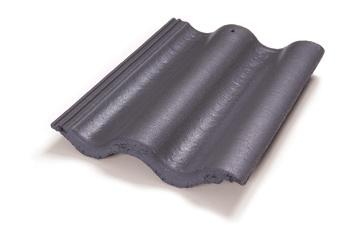

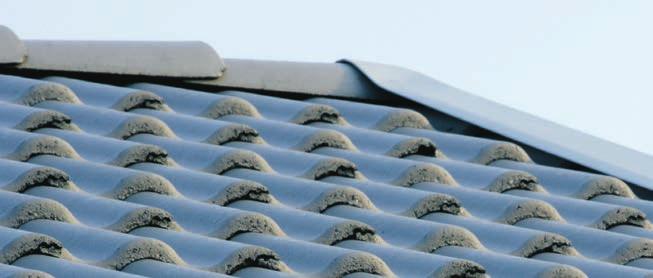

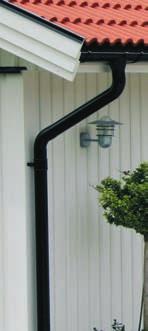

7 Takpannor: Takpannorna är tillverkade av betong. Vi erbjuder en mängd färger och varianter av genomfärgade och ytbehandlade takpannor. Till ytbehandlade takpannor används Modobas färgsystem som ger pannorna en oöverträffad kvalitet, lång livslängd och liten risk för kalkutfällning eller missfärgning. Nedan visas ett urval av St:Eriks betongtakpannor. För hela sortimentet och för mer information gå in på Ytbehandlade Modobas Olika typer av takpannor t.ex.: Tegelröd MP 105 Svart MP 101 Brun MP 102 Modoplus Hardtop Lertegel Glaserat tegel Ytbehandlade Modoplus ModoPlus främsta kännetecken är den ökade lystern. ModoPlus är en utveckling av den ytbehandlade pannan som ger ytterligare ökad livslängd. Hardtop Hardtop betecknar ett helt nytt, specialutvecklat ytskikt där många delar kan liknas vid en billack. Svart MP 401 Röd MP 403 Tegelröd MP 405 Antracit MP 407 Mellangrå MP 408 Grå MP 411 Classic Grå HT 807 Classic Svart HT 801 Plåt: Fönsterbleck, tröskelplåtar, vindskiveplåtar, fasadlist, fotplåtar (i färg som hängrännor), hängrännor och stuprör för markanslutning i lackerad stålplåt. Vit-, svart-, eller silverfärgad. Takhuvar, eventuella ränndalsplåtar och gavelburspråkstak i lackerad stålplåt i färg enligt takpannor (tegelröda, svarta eller röda). Taksteg i erforderlig omfattning till av VästkustStugan levererade takhuvar. Plåtbeslag till murade skorstenar, takplåt samt spe cialplåt till takkupor och burspråk ingår ej. Vid balkong över uppvärmt utrymme ingår inte plåt och plåtarbeten, ej heller hängrännor och stuprör. Vid leverans av väggar och fönster/dörrar till vägg utan träfasad, eller där köparen själv tillhandahåller träfasaden, ingår inte fönsterbleck, och övriga plåtar som ska ansluta t ex. mot puts-/ tegelfasad. Om takpannor utgår, levereras ej heller takhuvar, taksäkerhetsprodukter, fotplåtar, eventuella ränndalsplåtar, vindskiveplåtar och andra plåtdetaljer. För hus med taklutning under 14 där annan takläggning än tätskiktsmatta, t.ex. plåt är tänkt, levereras ej heller takhuvar, taksäkerhetsprodukter, fotplåtar, eventuella ränndalsplåtar, vindskiveplåtar och andra plåtdetaljer. Vit takavvattning Hardtop Svart takavvattning Silverfärgad takavvattning Plåt i andra kulörer än ovan angiven standard. Leveransbeskrivning och produktinformation F2018-7

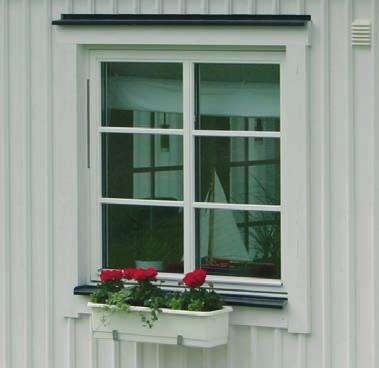

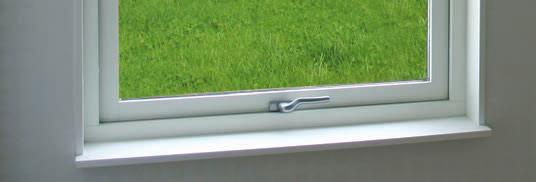

8 Fönster och fönsterdörrar: Fönster: Fasta eller utåtgående vridfönster i vitmålat trä (se ritning) med 3-glas isolerruta. U-Värde 1,0 (utan spaltventil). Råglas i WC och bad. Fönsterdörrar: Fönsterdörrar i vitmålat trä med spanjolett, invändigt handtag med cylinderlåsning och utvändigt handtag (i gångdörr vid pardörr). U-värde 1,0 (utan spaltventil). Enkeldörrar har spanjolett med tre sidkolvar (2 hakkolvar + 1 kilkolv). Dubbeldörrar har i gångdörr spanjolett med 2 hakkolvar, 1 kilkolv och ändkolv. Passivdörren har mötesspanjolett och ändkolv. Dekorationsfönster: Fast dekorationsfönster i 1-glas i gavelspets enligt ritning på vissa modeller (levereras med trä- alt. plastutsida). Vi ger dig möjlighet att komma i kontakt med experter på området för plisségardiner, persienner, rullgardiner och markiser. Du har då möjlighet att i god tid före husleveransen beställa erforderliga och till ditt hus anpassade solskyddsprodukter. Tala med vår säljare så får du veta mer. Förklaringar till förkortningar på ritning: Storlek anges i dm: Bredden x Höjden. (ex. 11x13) Ö=Öppningsbart F=Fast R=Råglas Om husmodell och planlösning förutsätter eventuella utrymningsfönster enligt gällande myndighetskrav så levereras detta som inåtgående och aluminiumbeklätt oavsett fönsterstandard på övriga fönster till huset enligt levereransbeskrivning och avtal. Fönsterbänkar: Fönsterbänkar i vit MDF. Foderbildande invändiga smygar (fönster- och dörromfattningar) i vit MDF. I rum förberedda för kakel förbereds även smygar för kakel och där levereras inga fönsterbänkar. Till fönster och dörrar som eventuellt levereras till betongväggar (sluttningsvåning/källarare) ingår inte invändiga- och utvändiga smygar samt fönsterbänkar. Till ev. groventrédörr i klädvård levereras smygar i gips. Fönsterbänkar i massiv ek Fönsterbänkar i polerad natursten Polerad natursten Fönsterbänk standard Fönsterbänk ek Fönsterbänk polerad natursten Kalksten Ruivina Pele Tigre Bianco Carrara C/D Ljus Estremoz Clair Azul Atlantico 8 - Leveransbeskrivning och produktinformation F2018

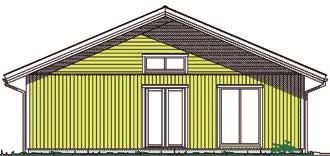

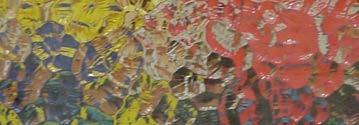

9 Spröjs: Utanpåliggande spröjs. Fasta genomgående (glasdelande) poster. Vi avråder från helspröjsning av stora fönster. För att få en stabil lösning på fönster, som kräver spröjspinnar längre än 160 cm, rekomenderar vi att fönstret/ fönsterdörren kompletteras med en horisontal eller vertikal fast genomgående post. (Se bildexempel) Till höger visas en horisontal fast genomgående post och ovan en fast genomgående vertikal mittpost. Råglas (insynsskyddande): Råglas (Cotswold) ingår i WC/Bad när fönstren sitter i markplan och är högre än 60 cm. Cotswold Marin (Bilderna visar olika typer av råglas. Bakom glaset står en rödoch en gulklädd person.) Etsat/Blästrat Takfönster: Takfönster Komfort Energi (GGU 0066) i omfattning enligt ritning ingår. Gipssmygar. Som standard är fönstren pivåhängda (mitthängda) och utvändigt klädda med aluminiumplåt och invändigt har de en underhållsfri vit slitstark yta typ Everfinish. U-värde 1,0. Standard med smutsavvisande easy-to-clean beläggning på utsidan. Pivåhängt = standard Topp och pivåhängt = tillval Lyftskjutparti: Lyftskjutparti i omfattning enligt ritning ingår. Lyftskjutparti i vitmålat trä. (som tillval går det även välja med utvändigt vitlackerad aluminiumbeklädnad) Invändigt handtag med cylinderlåsning. Utvändigt draghandtag. U-värde 1,2. Kan Offereras upp till 4m bredd (till balkong max 2m). Leveransbeskrivning och produktinformation F2018-9

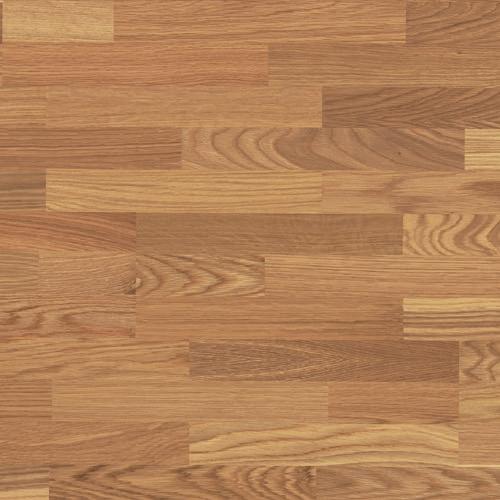

10 Ytterdörrar: Handtag: Hoppe Stockholm i aluminium silver. ASSA EVOLUTION 2002, hakregellås. Entrédörr: NorDan CYD 863G (Sirius), vitmålad. 3-glas isolerruta (klarglas). Handtag i aluminium silver. Låsning ASSA Evolution Dörrbroms. n der ed Mo rr m bla ö b erd du ytt gda tar! yg lå inb stålp NordDans sortiment Se vår tillvalsbroschyr med priser. Doorias sortiment Yale Doorman: Nyckelfri ytterdörr med kodlås. Sirius CYD 863 G (Bilden återger ej standardhandtag.) Innerdörrar/Öppningar: Innerdörrar: Swedoor Easy GW, vitmålad slät innerdörr. Handtag i alu-silver. Tröskelplattor i ek i erforderlig omfattning. Vitmålade innerdörrskarmar med ljuddämpande tätningslist. Raka öppningar med gipssmygar enligt ritning (markeras ök på ritning). de pan t! m ddä slis Lju tning tä Handtag: Hoppe Ibiza i aluminium silver Vi tillgodoser i stort sett alla smaker med Swedoors breda urval. För att förenkla val av innerdörrar har VästkustStugan och Swedoor gemensamt tagit fram en dörrguide/tillvalsbroschyr med de vanligaste tillvalen med priser. Hör med vår säljare. Dörrgui den OBS byte av standard handtag har skett sedan tryckning av dörrguiden, ovanstående standard gäller. Hemsida: Easy GW Vitmålad slät innerdörr. (Bilden återger ej standardhandtag.) Golv: 8,5 mm trägolv i ek, 3-stav, proteco lack, limfritt, är standard i samtliga rum exklusive våtutrymmen. Övergångslister: nivå-, avslutnings- och T-lister ingår inte. Craft 03 Vitmålad innerdörr med massiv ram. (Bilden återger ej standardhandtag.) Trägolv är tidlöst och modernt. Den äkta träkänslan når du med ett trägolv från Tarkett. Hemsida: Unique 01L Vitmålad innerdörr med massiv ram. (Bilden återger ej standardhandtag.) Nedan visas ett urval av Tarketts tillval. I något utrymme kanske det passar bättre med ett påkostat golv från serierna Pure, Shade eller Play? Viva 8,5 mm Viva 8,5 mm Shade 13 mm Ek black, mini plank micro fas * (Viva line) Ek milky white 3-stav Ek plank, borstad, micro fas * Viva 8,5 mm Viva 8,5 mm Viva 8,5 mm Pure 13 mm Ek 3-stav (standard) * (tillval) Valnöt 3-stav Ek white, 2-stav Ek natur 2-stav * * * * Behandlad med Proteco Naturalack Leveransbeskrivning och produktinformation F * OBS! Vi avråder från att använda träslagen bok och lönn vid golvvärme eftersom dessa träslag rör sig mer än andra.

11 Garderober: Garderober, linneskåp, städskåp i omfattning enligt ritning. Vit slät lucka (Arkitekt vit). Knopp Point rostfri. K-Höjd (2118 mm). - Marbodals sortiment - Skjutdörrsgarderober Listverk: Förklaringar till förkortningar på ritning: G på ritning betecknar garderob som innehåller 2 stänger och 1 hylla. L på ritning betecknar linneskåp som innehåller 5 hyllor och 4 trådbackar. GL på ritning betecknar garderob som innehåller 1 stång, 1 hylla och 2 trådbackar. ST på ritning betecknar Städskåp som innehåller städskåpsinredning: (1 kemikalieskåp, 1 halvhylla och 1 slanghållare). H på ritning betecknar hyllskåp med 5 hyllor. Golvlist: Slät list i ekfanerad furu, 12x56 (I de fall trägolv i naturfärgad ek avgår eller bytes till annat träslag levereras golvlisten i obehandlad furu.) Foder (till innerdörrar): Släta foder i obehandlad furu, 12x56 Taklist: Hålkäl i obehandlad furu, 15x43 Golvlist: Allmoge i obehandlad furu, 15x95 Foder (till innerdörrar): Allmoge i obehandlad furu, 21x70 Taklist: Allmoge i obehandlad furu, 15x70 Slät, vitmålad Taklist, hålkäl Golvlist Dörrfoder 15x43 12x56 12x56 Golvlist: Skrealist i obehandlad furu, 15x95 Foder (till innerdörrar): Skrealist i obehandlad furu, 15x69 Leveransbeskrivning och produktinformation F

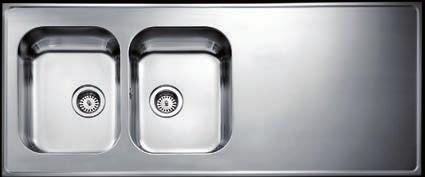

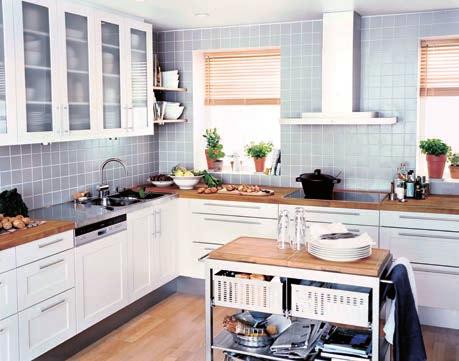

12 Skåpsnickerier: (I omfattning enligt ritning.) Leverantör: Marbodal Kökslucka: Form vit, K-höjd (2118 mm) med luckdämpare Handtag: Solo Rostfri (cc 128) Bänkskiva: Zeus antracit med rak framkant MF1+ Standardkök innehåller: En lådhurts (fyra lådor) i Tandembox-utförande, ett gryt-skåp med galler, ett diskbänksskåp med plåtbelagd botten, ett fläktskåp. Övriga skåp är väggskåp med två hyllor, bänkskåp med två hyllor, överskåp på kyl och frys. Dekorlist Rak. Barnsäkerhets-beslag till knivlådan och diskbänksskåpet. 1 st. besticklåda. Passbitar och sparksockel i färg lika luckor. Rostfri diskbänksplåt. Tätningsset för diskbänksskåp. Ettgreppsblandare och vattenlås. Praktiska gummimattor i lådhurtsarna. 3 =prisgrupp Dämpade Luckor! Form vit Vitmålad ramlucka av MDF. Vitrinlucka med klart eller frostat glas utan spröjs är tillval. Skåpsstomme i vit melamin För att fastställa ditt slutgiltiga val av kök och garderober får du via VästkustStugan möjlighet till kontakt med någon av Marbodals experter på området, de visar dig hela utbudet och ger dig samtidigt alla tips, uppslag och priser så att du får ett kök som är uppritat och anpassat efter smak och behov. Hemsida: Dämpade lådor. Nedan visas ett urval av Marbodals lucktyper. För komplett sortiment och mer information se Marbodals hemsida: =prisgrupp 3 Arkitekt plus Slät lucka av vitmålad MDF med svagt rundad kant. Vitrinlucka med klart eller frostat glas utan spröjs. Skåpsstomme i vit melamin. 4 Form ljusgrå Ramlucka av MDF målad i ljusgrå kulör. Vitrinlucka med klart eller frostat glas alt krysspröjs. Skåpsstomme i vit melamin. Handtag och knoppar: 4 Åkerö vit Vitmålad MDF-lucka med profilfräsning. Vitrinlucka med spröjs och klart glas. Skåpsstomme i vit melamin. 6 Lindö canvas Spegellucka av canvasfärgad MDF. Vitrinlucka med spröjs och klart glas alt flätad fyllning eller krysspröjs. Skåpsstomme i vit melamin. 8 Ekerö ek Slät 3-skiktslucka av massiv ek med mjukt fasad kant. Vitrinlucka med klart eller frostat glas. Skåpsstomme av vit melamin med färganpassad framkant. Kökstillbehör: Solo rostfri c/c 128 mm (Standard till kök) Marbodal har ett stort utbud av handtag och knoppar för alla stilar och smak. För komplett sortiment och mer information se Marbodals hemsida: Köksblandare Mora MMIX K5 Diskmaskinsavstängning. Snålspolande. Blyfri 12 - Leveransbeskrivning och produktinformation F2018

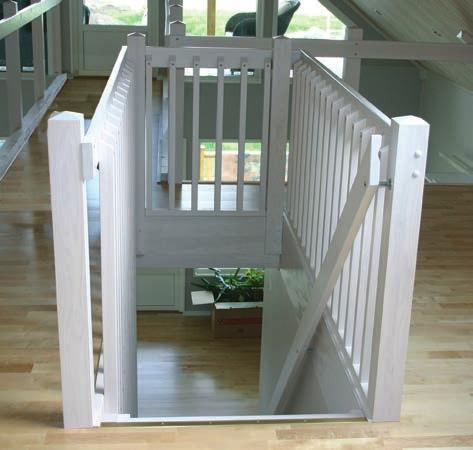

13 Bänkskivor: Zeus antracit Rak framkant är standard (bild visar rundad framkant). Laminatskivor är riktiga slitvargar. Du kan spilla och nöta i åratal utan att något dramatiskt händer dem. Och de tål upp till 180 C. Det är därför laminat har blivit ett självklart val för så många. Laminat är faktiskt det mest populära materialet till bänkskivor. Våra inredningsarkitekter har valt ut ett brett sortiment av klassiska och moderna mönster, färger och nyanser som du kommer att kunna trivas med i många år. Framkanten på en laminatskiva kan vara rak eller rundad. Massivt trä Massivt trä Oljad/hårdvaxad ek Hårdvaxad vitbetsad ek Massivt trä Stenskivor Oljad/hårdvaxad Valnöt Marmor mattslipad Carrara Gomera Brasil svart Här visas ett urval av Marbodals bänkskivor. För komplett sortiment och mer information se: Vit Massivt trä Stenskivor Hårdvaxad svartbetsad ek Grå granit (grå Bohus) Stenskivor Stenskivor Svart diabas (Nero Assoluto) Svart granit (Impala) Grå sandsten Ek block Diskbänkar: Diskbänksplåt: Franke i rostfritt utförande. (Modell beroende av utförande på skåpssnickerier) Franke H14R Invändig trappa/loftstege: Invändig trappa samt barriär vid öppningar enligt ritning. Lackad furu. Slät spaljé och räcke. Gips till inklädnad runt trapphålet. Underleverantörernas sortiment av trappor och valvinklädnader. Trappan är samtidigt en möbel och inredningsdetalj. Inspiration, vägledning och många möjligheter i valet av din trappmöbel får du genom att kika i materialet från våra trappleverantörer. Franke Deluxe G30 Nedan visas ett urval av Marbodals diskänkar. För komplett sortiment och mer information se Marbodals hemsida: Intra Horizon HZD 1120D Intra Frame FR 97SXH Bilden visar räcken och spaljé i vitlaserad furu. För fler exempel på tillval kontakta din säljare. Leveransbeskrivning och produktinformation F

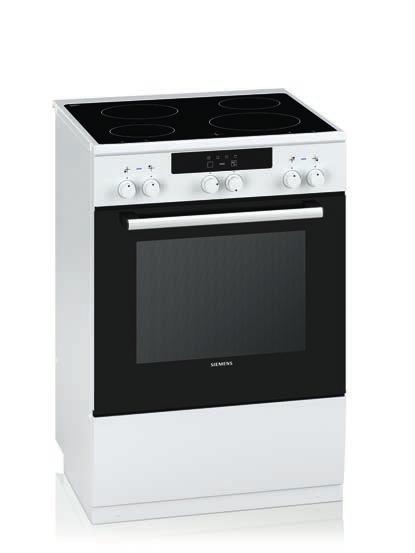

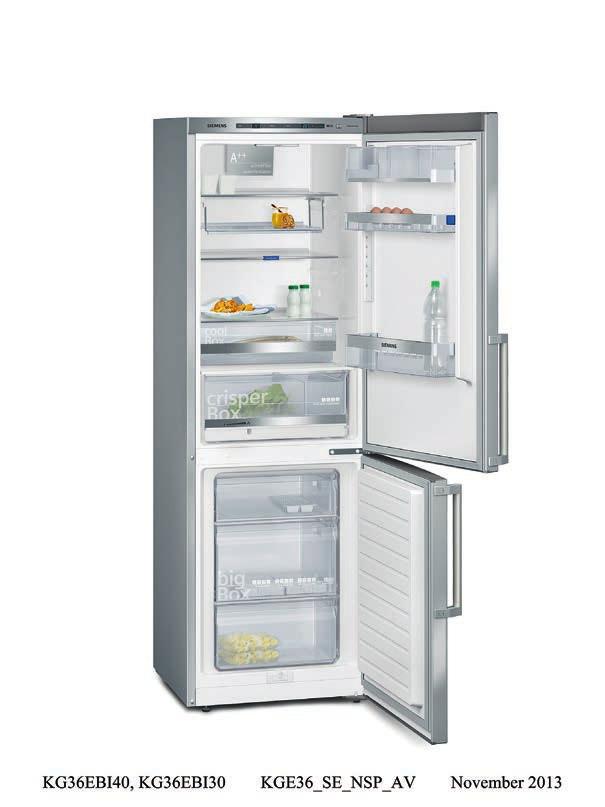

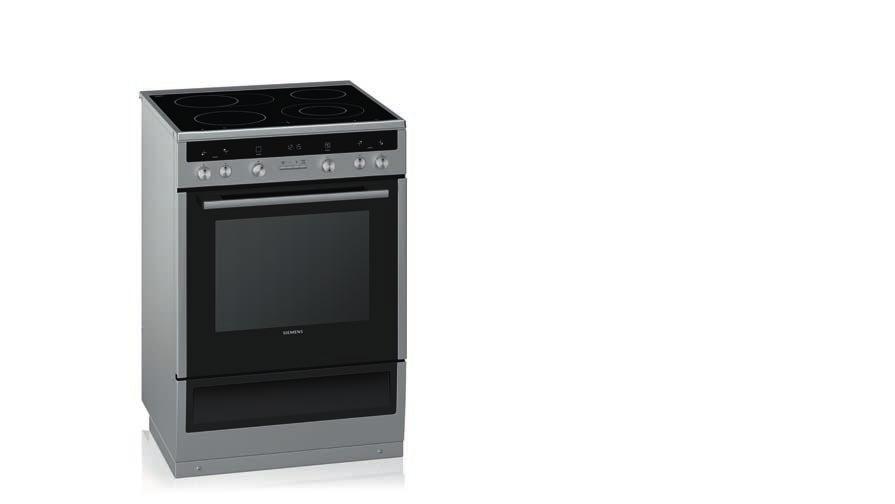

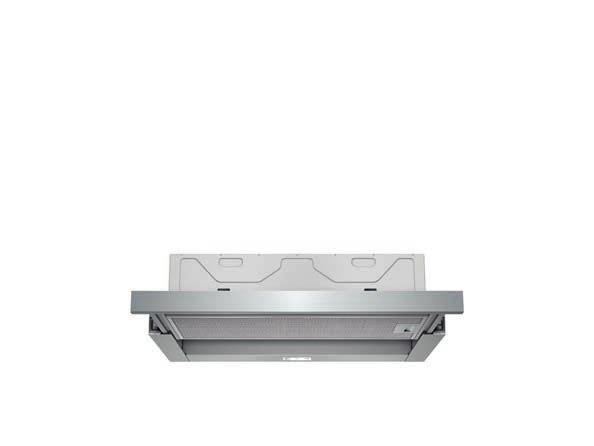

14 Hushållsmaskiner: Fritidshuspaket Vit OBS! Beteckningar på hushållsmaskiner kan ändras under avtalstiden, vilket kan medföra att ersättning av beställd vara kan ske till rak efterföljare. Om inte rak efterföljare finns, se text på sidan 3. SPIS, E-KLASS A, Mod. HA422210V Energieffektivitetsklass A. Glaskeramikhäll. 4 steglöst reglerbara highspeed kokzoner. Ugnsvolym 71l. Konventionell ugn. 4 ugnsfunktioner: över-/ undervärme, separat undervärme, stor variogrill, liten variogrill. Löstagbara ugnsstegar. Ugnsbelysning: 1 st (40 W) placering upptill. Cylindervred. Innerlucka i helglas. Mekanisk luckspärr, inbyggd kylfläkt. Värmeskyddad ugnslucka. Utdragbar förvaringslåda, Justerbara fötter i höjdled. SPISFLÄKT, Mod. LI64MC520 Utdragbar fläkt, 60cm. Max kapacitet friblåsande: 400 m 3 /h. Extra tyst med en ljudnivå på 54 db. 3 hastigheter. 1st LED 3 W. TVÄTTMASKIN, E-KLASS A+++, Mod. WM14B262DN Kapacitet: 6 kg. Energieffektivitetsklass: A+++ Årlig energiförbrukning 153 kwh, baserad på 220 standardtvättcykler för bomull 60 C och 40 C vid full och halv maskin. Högsta centrifugeringshastighet: 1400 varv/min. Syntet special, Mix, Skjortor, sportive Plus, Allergi, Super 15 min / Super 30 min, Ylle-/handtvätt, Fintvätt/Siden. VarioPerfect. Display för programförlopp, temperatur, varvtal, resttid och förinställning av sluttid upp till 24 h. Indikation av överdosering. Ett vred för val av samtliga tvätt- och specialprogram. Knappar: Start/Paus, Varvtal, Extra sköljning, ecoperfect, speedperfect, Startfördröjning, Temperatur. AquaTronic. WaterPerfect: mängdautomatik. Skumavkänning. Obalanskontroll. Flerfaldigt vattenskydd. Barnspärr. 30 cm stor lucköppning. KYL/FRYS, 186 CM, E-KLASS A++, Mod. KG36EBW30 Energiklass: A++, 223 kwh/år. Elektronisk temperaturstyrning, den inställda temperaturen är exakt avläsbar via digitalpanel. 1 kompressor, 2 separat reglerbara system. Semesterläge. Total nyttovolym: 304 l. Kyldel: 215 l nyttovolym. AirFresh filter. 4 hyllor av säkerhetsglas, varav 2 är flyttbara. FlexShelf, flexibel hylla som kan användas som flaskhylla. CrisperBox, håller frukt och och grönsaker fräscha längre. 1 coolbox för kött och fisk. Lådan är den kallaste platsen i kylen. LED-belysning i kylen Frysdel: 89 l nyttovolym. Superinfrysning med återgångsautomatik. Akustiskt och optiskt varningssystem. Infrysningskapacitet: 12 kg per dygn. Lagringstid vid strömavbrott: 35 timmar. 3 frysbackar med transparent front, varav 1 BigBox. 2 Hög standard! Kyl/frys Tvättmaskin! Hällspis! Utdragbar fläkt! Leveransbeskrivning och produktinformation F2018

15 Hushållsmaskiner: Fritidshuspaket Rostfritt OBS! Beteckningar på hushållsmaskiner kan ändras under avtalstiden, vilket kan medföra att ersättning av beställd vara kan ske till rak efterföljare. Om inte rak efterföljare finns, se text på sidan 3. SPIS, E-KLASS A, Mod. HA744530V Energieffektivitetsklass A. Glaskeramikhäll. 4 steglöst reglerbara highspeed kokzoner, varav 2 variabla - 1 stor rund och en oval. Ugnsvolym 66l. 8 ugnsfunktioner: över-/undervärme, separat undervärme, 3D varmluft Plus, pizzaläge, upptining, varmluftgrill, stor variogrill, liten variogrill. Snabbstart med automatisk återgång. Självrengörande katalysemalj är standard på bakvägg. Mjukstängande ugnslucka, Digitalur, timer, tidssatt tillagningstid. Ugnsbelysning: 1 st (40 W) placering upptill. Löstagbara ugnsstegar. Nedsänkbara vred, cylindervred. Innerlucka i helglas. Säkerhet häll: 4-faldig restvärmeindikator. Säkerhet ugn: barnspärr för ugnsfunktioner, mekanisk luckspärr, inbyggd kylfläkt. Värmeskyddande ugnslucka. Utdragbar förvaringslåda. Justerbara fötter i höjdled. SPISFLÄKT, Mod. LI64MC520 Utdragbar fläkt, 60cm. Max kapacitet friblåsande: 400 m 3 /h. Extra tyst med en ljudnivå på 54 db. 3 hastigheter. 1st LED 3 W. Pristillägg c:a 3.100:- TVÄTTMASKIN, E-KLASS A+++, Mod. WM14B262DN Kapacitet: 6 kg. Energieffektivitetsklass: A+++ Årlig energiförbrukning 153 kwh, baserad på 220 standardtvättcykler för bomull 60 C och 40 C vid full och halv maskin. Högsta centrifugeringshastighet: 1400 varv/min. Syntet special, Mix, Skjortor, sportive Plus, Allergi, Super 15 min / Super 30 min, Ylle-/handtvätt, Fintvätt/Siden. VarioPerfect. Display för programförlopp, temperatur, varvtal, resttid och förinställning av sluttid upp till 24 h. Indikation av överdosering. Ett vred för val av samtliga tvätt- och specialprogram. Knappar: Start/Paus, Varvtal, Extra sköljning, ecoperfect, speedperfect, Startfördröjning, Temperatur. AquaTronic. WaterPerfect: mängdautomatik. Skumavkänning. Obalanskontroll. Flerfaldigt vattenskydd. Barnspärr. 30 cm stor lucköppning. KYL/FRYS, 186 CM, E-KLASS A++, Mod. KG36EBI30 Energiklass: A++, 223 kwh/år. Dörr i rostfritt stål easyclean. Elektronisk temperaturstyrning, den inställda temperaturen är exakt avläsbar via digitalpanel. 1 kompressor, 2 separat reglerbara system. Semesterläge. Total nyttovolym: 304 l. Kyldel: 215 l nyttovolym. AirFresh filter. 4 hyllor av säkerhetsglas, varav 2 är flyttbara. FlexShelf, flexibel hylla som kan användas som flaskhylla. CrisperBox, håller frukt och och grönsaker fräscha längre. 1 coolbox för kött och fisk. Lådan är den kallaste platsen i kylen. LED-belysning i kylen Frysdel: 89 l nyttovolym. Superinfrysning med återgångsautomatik. Akustiskt och optiskt varningssystem. Infrysningskapacitet: 12 kg per dygn. Lagringstid vid strömavbrott: 35 timmar. 3 frysbackar med transparent front, varav 1 BigBox. Mer information och fler tillval finns på: Leveransbeskrivning och produktinformation F

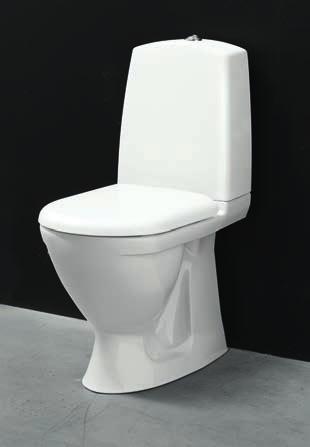

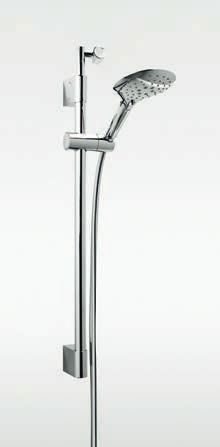

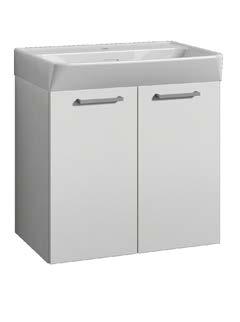

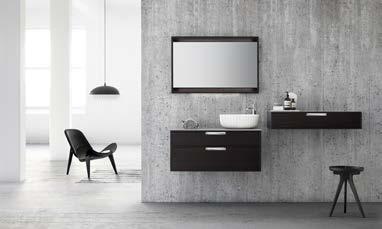

16 Sanitetsutrustning (i omfattning enligt ritning): Kök: Snålspolande ettgreppsblandare Mora MMIX K5 krom med avstängning (rsk ), vattenlås. (Bild på köksblandare finns på sidan 12) WC: Svedbergs WC-stol 9085, golvmodell med 2-knappspolning. Sitthöjd 43 cm. WC-lock och sits med dämpad nedfällning. Gummimanchett. Snålspolande duschblandare Mora Cera T4 krom, (rsk ) inkl. Svedbergs Flow duschset krom (99366). Svedbergs underdel Skapa 55 (370355), 2 dörrar inkl. handtag i krom (71394). Tvättställ i porslin (37355). Snålspolande Mora MMIX B5 med silpluggsventil (rsk ). Vattenlås. Svedbergs Skapa Spegelskåp 55, vit med LED-belysning 11,5 w och eluttag (370855). Övrigt: Utvändig väggvattenutkastare. Avloppsluftare (Hole in one). Allmänt: Dusch- och badkarsblandare för synlig rördragning. Om egen avloppsanläggning och avluftning ovan nock önskas, så finns takhuv för avluftning nära nock som tillval (Övrigt erforderligt material för avluftningen ingår inte). Blyfri Tvättställsblandare Spegelskåp till WC WC-stol Duschblandare Duschset Ingår i några modeller (se ritning) Sanitetsporslin och eventuella badrumsinredningar kommer från Svedbergs. I Svedbergs lättöverskådliga badrumsbok finner du hela sortimentet med priser. Behöver du tala med en expert på området kan vi guida dig vidare till personal på Svedbergs huvudkontor som står till ditt förfogande. Hemsida: Kommod Skapa Väggvattenutkastare Tvättbänk Blandare: Se sid. 13 kökstillbehör. Nedan visas några förslag på tillval: Möbelserien Stil Möbelserien DK Duschhörna Skärmvägg Nisch 16 - Leveransbeskrivning och produktinformation F2018

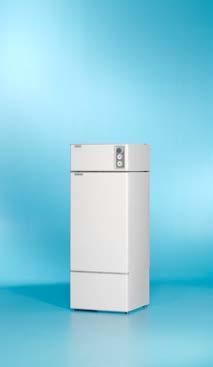

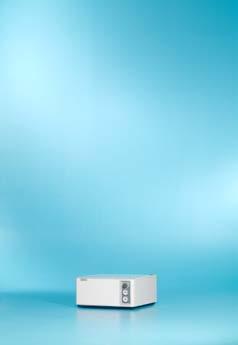

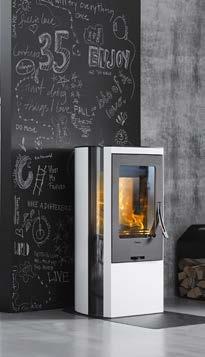

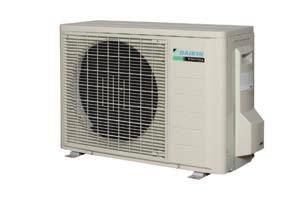

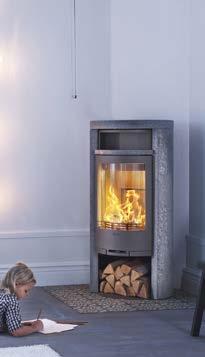

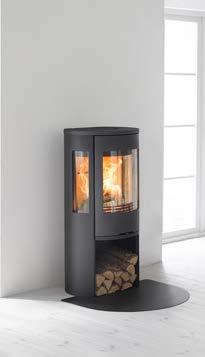

17 Varmvattenberedare: Rekommenderas av fackmännen. Effektiv isolering. Metro Therm - Cabinet, 110 liter Installeras hängande eller liggande. Effekt: 3 kw (400 V) 1 kw (230 V). Korrosionsskydd av emalj. Utvändig termostatratt. LUFT/LUFT-VÄRMEPUMP Daikin Nano X 35 Inklusive standardinstallation* på markstativ** om inget inget annat anges i avtalet. Energiklass A, Inverterstyrning, Luftkonditionering, Avanserad luftrening, Mycket låg ljudnivå, Rörelsesensor, Frånvarofunktion, Extra tillval: PhoneAccess (Fjärrstyrning via telefonen). *Standardinstallation innebär: montage av inomhus- och utomhusdel. Max 5 m rörlängd täckkanaler, kondensvattenslang samt vid behov kondensvattenpump. Gummibussningar, tätning av väggenomföring. Säkerhetsbrytare och max 15 m elkabel (från mätarsäkringsskåp till pump). Igångsättning och test. **Markstativ: marken/underlaget där utedelen placeras på ett markstativ ska förberedas av köparen innan installatören kommer. Det ska vara stadig mark, förslagsvis marksten eller gjuten platta. Vid önskemål om ytterväggshängd installation av utedelen på väggkonsol*** ska detta anges i avtalet. ***OBS. Vid vägghängd utedel kan viss vibration förekomma och upplevas som störande, framförallt vid montage utanför sovrum. Ventilation: Braskaminer: Värme: INBYGGD INTELLIGENS Den nya trådlösa fjärrkontrollen har en mycket snygg design, är lättanvänd och är utrustad med en veckotimer. Med denna timer kan du programera ett 7-dagarsschema med 4 olika händelser varje dag. Roundline el-radiatorer Reco med elektronisk termostat. Frånluftsvärmepump Nibe F370 för vattenburet värmesystem som ger värme-varmvatten-ventilationåtervinning. Lämplig i hus med invändig yta på 85 m 2 eller mer. Elpanna Nibe Evc 13 för styrning av ett vattenburet system. Lämplig i hus med invändig yta på m 2 och kombineras ihop med varmvattenberedare. Roundline Reco Elektroniktermostaten ger en temperaturstabilitet på ±0,1 C oberoende av förändringar av yttertemperaturen. Vid tillskottsvärme stänger radiatorn av helt innan temperaturen hinner stiga 0,5 C i rummet. Roundline Reco har slät front. I gaveln finns en försänkning där termostatvredet, strömbrytaren och en lysdiod är placerade. I försänkningen placeras radiomottagaren för trådlös styrning (tillbehör). Att anpassa fritidshus till villa: Ofta kan vi anpassa de större fritidshusen till villaförutsättningar men det räcker inte alltid med att till exempel enbart installera en tillköpt frånluftsvärmepump eftersom det vanligtvis är många fler parametrar att ta hänsyn till. Husets storlek, tillgänglighet, fönsterytor, isolering, rumsvolym, geografisk placering med mera kan också påverka förutsättningarna. Däremot undersöker vi gärna möjligheterna med de aktuella förutsättningarna som du förmedlar till vår säljare. Oavsett vad vi kommer fram till så är det alltid aktuell kommun som har sista ordet och lämnar det slutgiltiga lovet. Vi avråder från att installera golvvärme i träbjälklag. Mekanisk frånluftsventilation från våtutrymmen inkl. kondensisolering och takhuv. Ventilationspaket för spisfläkt inkl. nätmatta och takhuv. Tilluft via ventiler i yttervägg/fönster. Avloppsluftare, se sanitet sid. 16. Vid köp av braskamin ingår anslutning för uteluft (ej spirorör), golvplåt, svart skorsten, schakt. Till hus med tak-pannor ingår även taksteg och vid behov skorstensplattform alt. skorstensstege. Fläkt är tillval och eventuell golvlist ingår inte. En Skorsten där man tar in tilluften, Tilluftsskorsten, finns också som tillval. Här visas ett urval av Nibes sortiment av braskaminer. För komplett sortiment gå in på Contura 556:1 Style Contura 620T:4 Contura 35 hög vit Contura 35 låg vit Contura 850:3 glaslucka glaslucka Leveransbeskrivning och produktinformation F

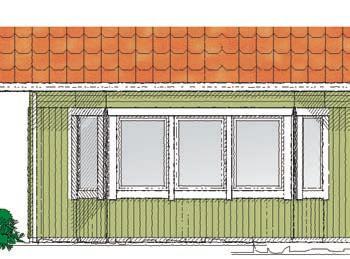

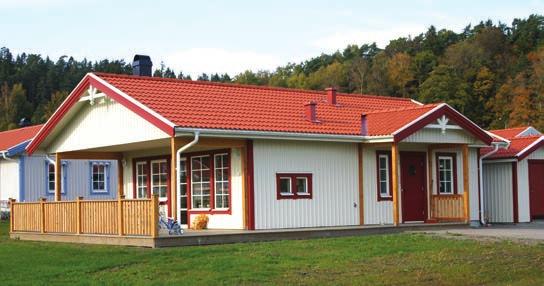

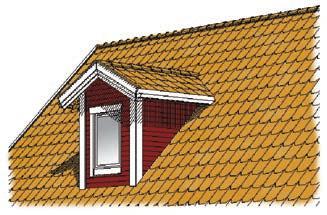

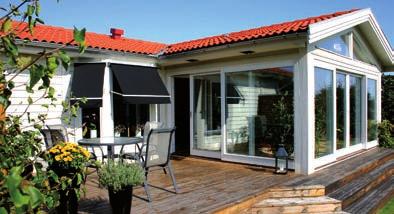

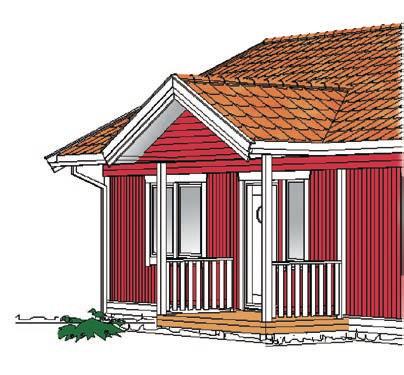

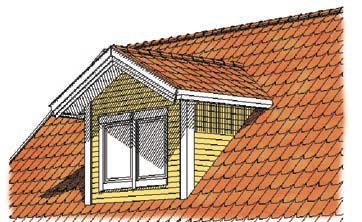

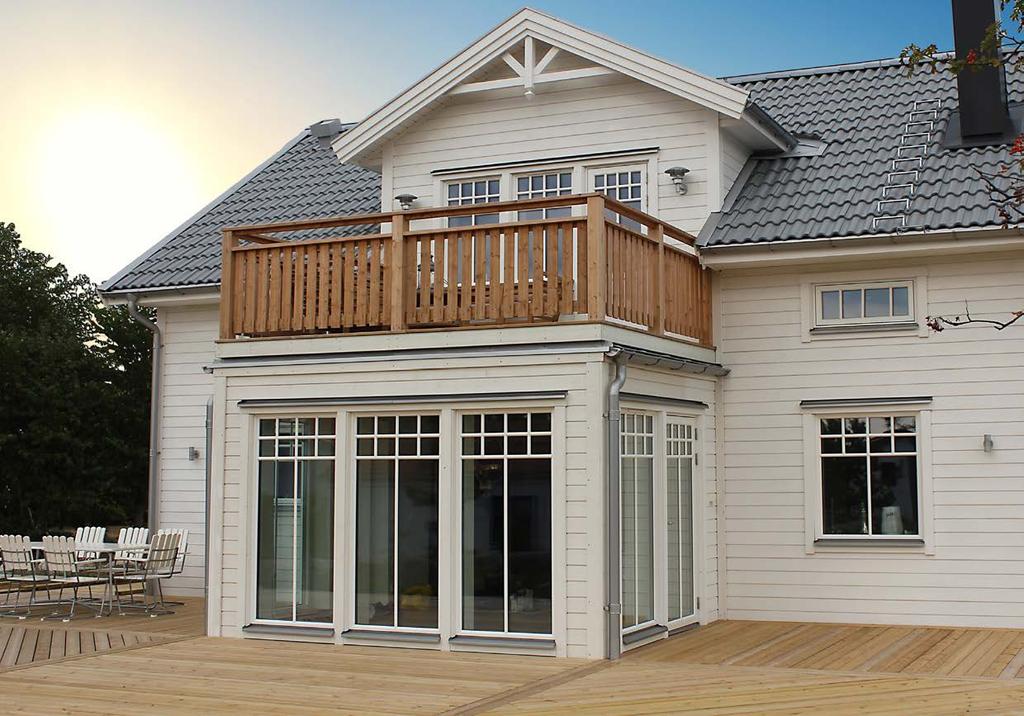

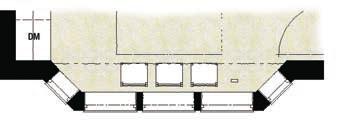

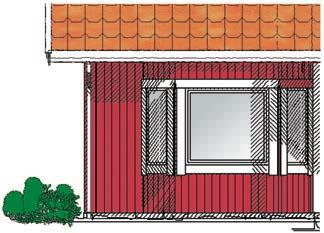

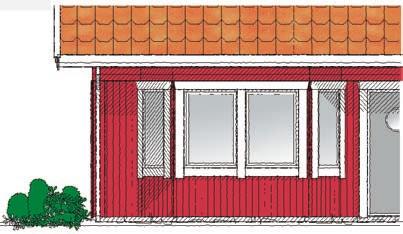

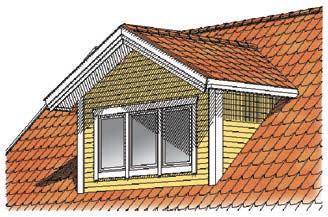

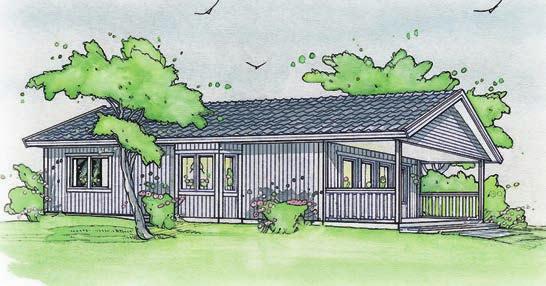

18 Farstukvist och terrass under tak: (Ingår enligt ritning eller kan väljas som tillval.) Farstukvist och Tak med ytbehandlade betongtakpannor. Sveapanel i undertak, oisolerat. Terrasstolpar i limträ 115 x 115 mm. Tryckimpregnerat trallgolv 28 mm på tryckimpregnerade bjälkar. Tryckimpregnerade räcken i omfattning enligt ritning. Gavelterrass under tak Takkupor och Burspråk: (Ingår enligt ritning eller kan väljas som tillval.) och Vill du ha stora uteplatser med trägolv skräddarsyr vi dina önskemål. En vacker träterrass som harmonierar med huset kan vara pricken över i:et. Vill du ha en överbyggd terrass, en väderskyddad entré eller ett vackert burspråk löser vi det också. Om nedanstående burspråk placeras på en gavel förses det med ett plåttak (ingår) Burspråk 3 fönster Burspråk 4 fönster Burspråk 5 fönster Takkupa 1 fönster (ca 1,2 invändigt) Takkupa 2 fönster (ca 2,4 invändigt) Takkupa 3 fönster (ca 3,6 invändigt) 18 - Leveransbeskrivning och produktinformation F2018

19 Balkong: Tryckimpregnerat trallgolv 28x120 på tryckimpregnerade bjälkar. Balkongstolpar och erforderliga balkar. Tryckimpregnerade räcken i omfattning enligt ritning. Skivmaterial bakom kryssräcken där så erfordras ingår. Eventuellt glas bakom kryssräcken ingår ej. Plåtbeklädnad av bjälklag, ränna, kedja för vattenavrinning och panelinklädd undersida. Utvändiga räcken: Glasräcken med aluminiumstolpar och -handledare. REXAL - F50 Horizon (rund) Sluttningshus och hus med källare: Murade väggar: Yttervägg, isolering och skivmaterial till insida yttervägg, och bärande innervägg/balkar ingår ej. Plåtar, invändiga smygar och fönsterbänkar ingår ej. Mellanbjälklag: Se sidan 5. REXAL - F50 Horizon frame (fykantig) Övrig inredning: (Utförande av nedan angivet material i standard lika våningsplan). Ytter- och innerdörrar, fönster och garderober enligt ritning. Listverk. Sanitetsporslin i omfattning enligt ritning. Invändig trappa. Material till ej bärande innerväggar. El-radiatorer. Ev. ventilationskanaler. Bastu: Bastulavar av asp (eller likvärdigt) enligt ritning. Tak- och väggpanel av gran 12x70. Bastuaggregat: Tylö Sport 6 (6,6 kw) inklusive ett paket sten. Helglasad tonad bastudörr inkl. karm: Tylö DGB 7x20. Ventilationsgaller och skjutlucka. Skyddsmålning: Skyddsmålad (vattenbaserad alkydfärg) utvändig panel, utvändiga foder, takfotsbrädor och vindskivor. Om huset skall målas med slamfärg eller järnvitriol så måste huset beställas utan vår skyddsmålning. Utvändig målning från fabrik. För mer information kontakta vår säljare. El-material: Fasadmätarskåp, utanpåliggande levereras löst (gäller leveranser i Sverige). Brandvarnare (batteridriven). Kopplade sidobyggnader: (Fristående garage enligt separat broschyr och leveransbeskrivning.) Bottenbjälklag: Betongplatta på mark med underliggande isolering ingår ej. Yttervägg: 22x145 Sveapanel, 28x70 spikläkt, vindskydd, 145 mm regelstomme, 145 mm mineralullisolering. Fuktspärr och 12 mm spånskiva levereras löst. Vägg mot bostadsdel levereras i El30. Tak: Betongtakpannor, 25x38 tegelläkt, 25x38 ströläkt, underlagspapp, 17 mm råspont, fackverkstakstol. Inklädd takfot med 22x145 Sveapanel. Vindskivor och takfotsbrädor. Till garage/förråd: 215 mm mineralullsisolering, fuktspärr, 28x70 glespanel, 13 mm gipsplank. Till carportdel: oisolerat tak inklädd med Sveapanel. Dörrar, fönster, garageport: Fönster: se sidan 8. Dörr mellan hus/kopplat garage: Dooria Klimatdörr 9080 Safe. Garage-/förrådsdörr: NorDan CYD 801 (Lejonet), vitmålad. Handtag i aluminium silver. Låsning ASSA 410. Dörrbroms. Garegeport (levereras löst): Superior 42 Linea, vit, inklusive portöppnare Magic 600 med 2 st. hand-sändare och invändig utanpåliggande väggknapp med 10 m. systemkabel. Ev. innerdörr levereras vit slät: se sidan 10. Inv. 3,6 m Inv. 3,6 m Inv. 6,0 m Radiatorer: El-radiatorer ingår. Övrigt: Startpaket med spik och skruv. Erforderliga inspektionsluckor till 1½-planshusen med inredd övervåning. Utvändiga trappor ingår ej. Utvändiga allmogefoder på fönster och dörrar. (Kan endast kombineras med lockläktpanel, se sid. 5) Gäller ej för runda, halvmåne- eller spetsfönster. Leveransbeskrivning och produktinformation F

20 Projektering av Ritningar/Handlingar enligt nedanstående förutsättningar: Gäller för leveranser i Sverige. Handlingar för ansökan om bygglov. Underlag för grundprojektering innehållande mått och laster (ej eventuell grundförstärkningsritning). VVS-ritningar, innehållande installationer för värme (el), ventilation samt invändigt vatten och avlopp enligt avtal. El-ritningar för belysning, kraft och tele. Monteringsritningar till av VästkustStugan levererat material. Driftoch skötselinstruktioner. Projekteringen baseras på avtalshandlingarna. Kringutrustning och byggnadskompletteringar utanför avtalshandlingarna projekteras ej. Ritningsprojektering, elritningar: Husprojekteringen följer svensk elstandard SS enligt nedan. (Standardens kompletteringar och rekommendationer ingår ej.): Fasadmätarskåp utanpåliggande. Gruppcentral med jordfelsbrytare (ingår ej). Trappomkastning för belysning i genomgångsrum. Trådlös ringklocka projekteras. Ev. mediauttag (mediacentral ingår ej). 1st kraftuttag till varje inritat belastningsobjekt t.ex. häll, ugn mm. Strömställare: Enligt svensk standard Eluttag: Vägguttag ute placeras vid altan.(rörutsläpp +1400ög) Vägguttag inne placeras ca på var 3,75m vägglängd (beroende på fönsterplacering) samt under strömbrytare i rum (höjd +200ög). Vägguttag vid köksinredning, klädtvättrum, wc och garage placeras på höjd +1200ög. Timeruttag utgår. Anslutningspunkter: Anslutningspunkt för ytterbelysning vid entrè, altan och balkong dock ej vid sovrum, tändning av ytterlampor sker individuellt vid varje dörr (rörutsläpp +1900ög). Antalet belysningspunkter är beroende av antalet kvadratmeter i rummen, 0-14=1st 15-24=2st 25-34=3st o.s.v. Underskåpsbelysning förbereds för bänkbelysning, alt. spotlights via strömbrytare vid dörr. Teleinstallationer: TV och tele förlägges i slinga. Vid ev. fiberanslutning enligt avtal projekteras mediauttag. Mellan mediacentral och mediauttag förlägges 2st datakablar UTP samt 1st koaxialkabel, bestyckning av mediauttag i rum kan vara olika. Några förklaringar till förkortningar och symboler på ritningar: CD = placering av centraldammsugare ELC = placering av gruppcentral VP = placering av värmepump HT = placering av handdukstork GVF = placering av golvvärmefördelare INSP = placering av inspektionslucka (1 1 / -planshus) 2 = pil på trappa visar trappriktning nerifrån och upp VL = placering av vindslucka VM = placering av vattenmätare VUK = placering av utv. väggvattenutkastare VVB = placering av varmvattenberedare ÖK = Se öppningar, sidan 10. = synlig balk. Minst 2,1 m från färdigt golv. (Gäller vid 2,4 m invändig takhöjd) = Dold balk = Synlig underram Hushållsmaskiner DM = placering av diskmaskin F = placering av frys K/F = placering av kyl/frys K/S = placering av kyl/sval MU = placering av mikrovågsugn TM = placering av tvättmaskin TT = placering av torktumlare U = placering av inbyggnadsugn U/M = placering av inbyggnadsugn och microvågsugn = placering av häll/spis Fönster se sidan 8 Garderober se sidan 11 1-planshus: Yttertak Betongtakpannor 25x38 Tegelläkt 25x38 Ströläkt Underlagspapp 17 Råspont Fackverkstakstol Vindsbjälklag Fackverkstakstol 265 Mineralullsisolering (230 isolering där slutna fack krävs, t ex. vid pulpettak) Fuktspärr 28x70 Glespanel 13 Gipsplank 1-PLAN FRITID Ungefärlig bestyckning av uttag i olika rum: Entré/hall: Vardagsrum: Allrum: Stort sovrum: Litet sovrum: Kök: Wc/dusch: Wc under 4m²: Klk: Carport: Enkelgarage: Dubbelgarage: Förråd: 1 tak, 2 vägg, 1 tele, (1 media). 3-4 tak/vägg, 4-5 vägg, 1-2 TV, (1-2 media). 2-3 tak/vägg, 3-4 vägg, 1 TV, (1 media). 1 tak, 3-4 vägg, 1 tele, 1 TV, (1 media). 1 tak, 2-3 vägg, 1 tele, (1 media). 2 tak, 1 tak/vägg, 4-5 vägg, 1-2 underskåpsbelysning, 1 tele, (1 media). 1 tak, 1 spegelbelysning, 1 vägg. 1 spegelbelysning, 1 vägg. 1 tak alt. garderobsbelysning. 2 tak, 1 vägg. Ett envägsuttag per bilplats, dock ej tidsstyrt. I carport styrs belysningen av rörelsevakt med ljusfunktion. 2 tak, 2 vägg 4 tak, 3-4 vägg Två envägsuttag per bilplats, dock ej tidsstyrt. 1 tak, 1 vägg 20 - Leveransbeskrivning och produktinformation F2018 Yttervägg 22x145 Sveapanel 28x70 Spikläkt Vindskydd 145 Regelstomme 145 Mineralullsisolering Fuktspärr 45 Regelstomme 45 Mineralullsisolering 13 Gips Bottenbjälklag Trägolv (ej i våtutrymmen) Betongplatta och underliggande isolering ingår ej

21 Låglutande yttertak under 14 : Ryggåstak: Yttertak Tätskiktsmatta (Obs se yttertak på sidan 6 och plåt på sidan 7.) Underlagspapp 22 Råspont Takstol Luftspalt 230 mineralullsisolering Fuktspärr 28x70 Glespanel 13 Gipsplank Denna sektion visar i princip även takfotsutförandet för hus med pulpettak 1-PLAN FRITID Yttertak Betongtakpannor 25x38 Tegelläkt 25x38 Ströläkt Underlagspapp 17 Råspont Saxtakstol Vindsbjälklag Saxtakstol 230 Mineralullsisolering Fuktspärr 28x70 Glespanel 14x120 Takpanel Yttervägg 22x145 Sveapanel 28x70 Spikläkt Vindskydd 145 Regelstomme 145 Mineralullsisolering Fuktspärr 45 Regelstomme 45 Mineralullsisolering 13 Gips Bottenbjälklag Trägolv (ej i våtutrymmen) Betongplatta och underliggande isolering ingår ej 1½-planshus: (del med mellanbjälklag) Mellanbjälklag Trägolv (ej i våtutrymmen) 22 Spånskiva Golvbjälkar 45 Mineralullsisolering Armerad väv 28x70 Glespanel 13 Gipsplank Yttervägg 22x145 Sveapanel 28x70 Spikläkt Vindskydd 145 Regelstomme 145 Mineralullsisolering Fuktspärr 45 Regelstomme 45 Mineralullsisolering 13 Gips Yttertak Betongtakpannor 25x38 Tegelläkt 25x38 Ströläkt Underlagspapp 17 Råspont Ramverkstakstol Luftspalt 230 Mineralullsisolering Fuktspärr 28x70 Glespanel 14x120 Takpanel Hanbjälklag Hanbjälke 230 Mineralullsisolering Fuktspärr 28x70 Glespanel 14x120 takpanel Bottenbjälklag Trägolv (ej i våtutrymmen) Betongplatta och underliggande isolering ingår ej Takhöjd enl. sektion på bygglovsritningen Yttervägg 22x145 Sveapanel 28x70 Spikläkt Vindskydd 145 Regelstomme 145 Mineralullsisolering Fuktspärr 45 Regelstomme 45 Mineralullsisolering 13 Gips Bottenbjälklag Trägolv (ej i våtutrymmen) Betongplatta och underliggande isolering ingår ej 1½-planshus: (del utan mellanbjälklag) 1½-PLAN FRITID UTAN LOFT Yttertak Betongtakpannor 25x38 Tegelläkt 25x38 Ströläkt Underlagspapp 17 Råspont Ramverkstakstol Luftspalt 230 Mineralullsisolering Fuktspärr 28x70 Glespanel 14x120 Takpanel Yttervägg 22x145 Sveapanel 28x70 Spikläkt Vindskydd 145 Regelstomme 145 Mineralullsisolering Fuktspärr 45 Regelstomme 45 Mineralullsisolering 13 Gips Anmärkning: Traditionmodellerna har utvändig lockläktpanel. Observera vår fina väggkonstruktion med fuktskyddad syll mot betongplatta, 190 mm isolering och indragen diffusionsspärr! Bottenbjälklag Trägolv (ej i våtutrymmen) Betongplatta och underliggande isolering ingår ej Leveransbeskrivning och produktinformation F

22 Att tänka på före leveransdagen: Byggsatsen transporteras så långt farbar bilväg för större lastbil (upp till 24 m längd) finns, omlastning från släp till dragbil kan ske vid begränsad framkomlighet. Allt material ska kunna avlastas intill grunden. Köparen håller med erforderliga ställningar enligt arbetarskyddsstyrelsens föreskrifter. Montering med kran erfordras.eftersom lastbilens räckvidd är begränsad (ca 17 m) måste infart och tomt planeras så att lastbilen kan komma ända fram till grunden på ett par sidor, gäller vid montering genom VästkustStugan. I övriga fall skall köparen på egen bekostnad ordna kranhjälp. Du väljer själv monteringsformen: DU GÖR HELA MONTERINGSARBETET SJÄLV... innebär att på avtalat klockslag kommer vår lastbil till din byggplats och du sköter hela avlastningen i egen regi (minst 2 man erfordras) - tillsammans med vår chaufför. Därefter utför du själv monterings-arbetet i egen takt. Monteringsritningar ingår. Mot en tilläggskostnad kan vår lastbil stanna för att kranmontera ytterväggar m.m. STOMMONTERAT HUS... innebär att grundisoleringspappen, syll och ev. golvbjälkar utlägges, ytterväggsblocken monteras, takstolarna sätts upp, rå spont takluckor och underlagspapp monteras. Vindskivor monteras. SNICKARFÄRDIGT HUS... innebär att nästan allt som ingår i leveransen monteras av oss. Montering av sanitetsutrustning elektriska varor, invändiga ventiler, o.dyl. ingår inte. Vill du ha hjälp även med övriga entreprenader, kontakt med myndigheter och bank m.m., bistår vår säljare dig med detta. På många platser i Sverige kan vi ombesörja montagehjälp, är ni i behov av detta så hör med vår säljare vad som gäller där du vill bygga. Genom vår monteringsservice är huset under tak som regel efter första monteringsdagen med fönster och dörrar inmonterade så att allt material kan skyddas. (De större husen tar två dagar.) Köparen håller med 4-5 st presenningar på ca 7x5 m Leveransbeskrivning och produktinformation F2018
