1 ShrinkTrak, TagPrint PRO 2.0 och TT420 Kostnadseffektiv och enkel att använda

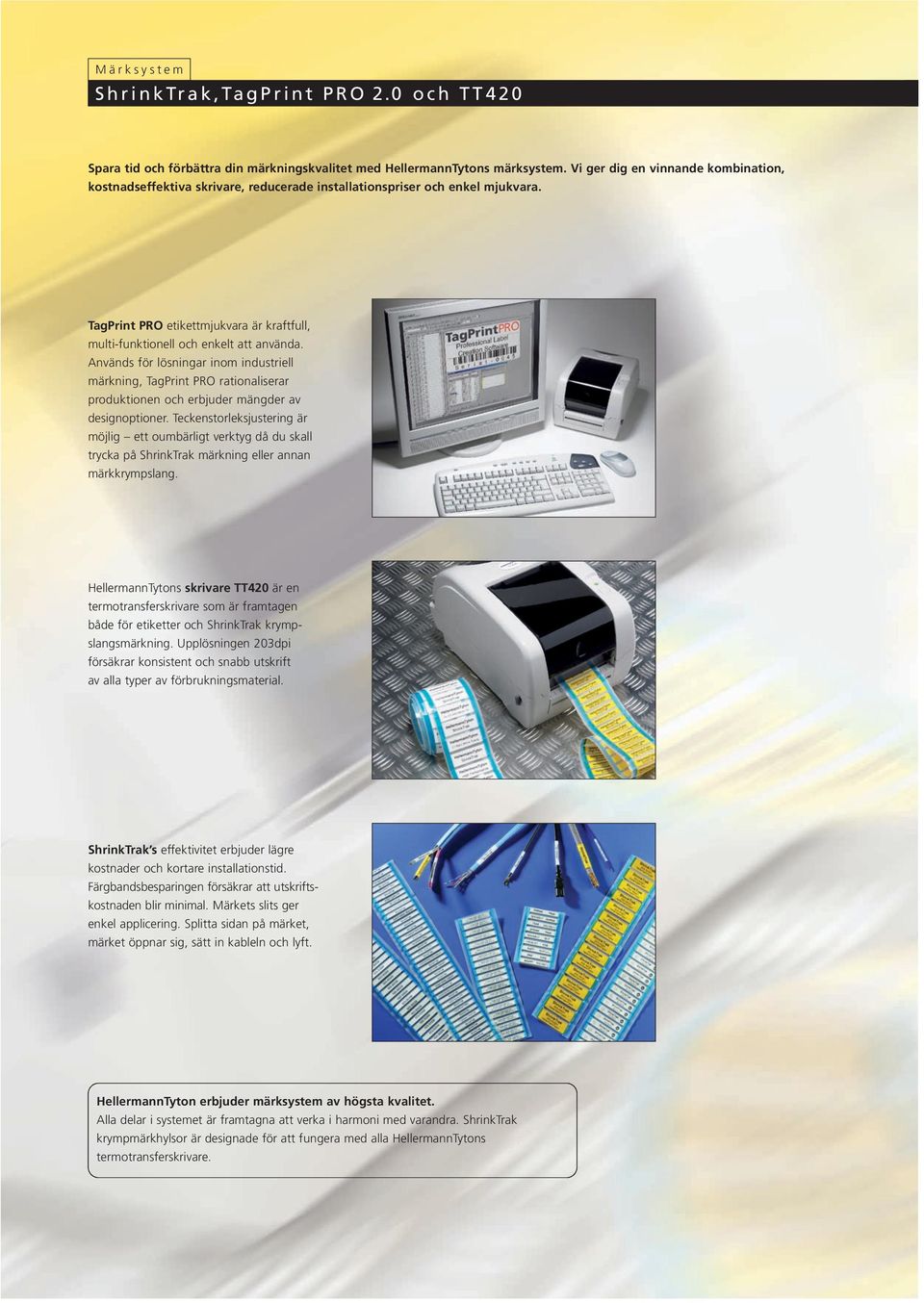

2 Spara tid och förbättra din märkningskvalitet med HellermannTytons märksystem. Vi ger dig en vinnande kombination, kostnadseffektiva skrivare, reducerade installationspriser och enkel mjukvara. TagPrint PRO etikettmjukvara är kraftfull, multi-funktionell och enkelt att använda. Används för lösningar inom industriell märkning, TagPrint PRO rationaliserar produktionen och erbjuder mängder av designoptioner. Teckenstorleksjustering är möjlig ett oumbärligt verktyg då du skall trycka på ShrinkTrak märkning eller annan märkkrympslang. HellermannTytons skrivare TT420 är en termotransferskrivare som är framtagen både för etiketter och ShrinkTrak krympslangsmärkning. Upplösningen 203dpi försäkrar konsistent och snabb utskrift av alla typer av förbrukningsmaterial. ShrinkTrak s effektivitet erbjuder lägre kostnader och kortare installationstid. Färgbandsbesparingen försäkrar att utskriftskostnaden blir minimal. Märkets slits ger enkel applicering. Splitta sidan på märket, märket öppnar sig, sätt in kableln och lyft. HellermannTyton erbjuder märksystem av högsta kvalitet. Alla delar i systemet är framtagna att verka i harmoni med varandra. ShrinkTrak krympmärkhylsor är designade för att fungera med alla HellermannTytons termotransferskrivare.

3 ShrinkTrak krympslangsmärkning A Egenskaper och fördelar HellermannTytons ShrinkTrak, märkkrympslang med krympförhållande 3:1, gör det lätt att märka kabel och ledningar. Att de sitter i ett horisontellt band ger möjlighet att plocka märkningar som inte alltid ligger efter varandra (jämför med normal slang). Sidslitsen har designats så att det finns en öppning att sätta in kabeln i medan märket sitter kvar på bandet. Då går det fort att applicera sitt märke på kabeln. För en komplett märkningslösning, använd vår mjukvara TagPrint PRO, termotransferskrivare och färgband. Mångsidig Flexibel, flamhämmande, värmekrympslang i polyolefin 3:1 krympförhållande för att täcka flera applikationer med en storlek Standardfärger gul, vit och svart Stora förpackningsstorlekar ShrinkTrak på band, märkning med slits för enkel applicering. B C D E F Kvalitativ märkning Mittslits och multipelslits eliminerar handklippning Använd HellermannTytons Durattach färgbandsystem för en av de bästa tryckkvaliteterna på marknaden Att göra märken Använd leveranskartongen, den har dispenserfunktion Eller använd tillbehöret Caddy. Ta ut rullen och montera det bakom skrivaren A. Standardbredd passar de flesta termotransferskivare B. Slät, platt yta ger jämnt tryck C. Sidslits för enkelt borttag från bandet D. Litet avstånd mellan märkningarna för mindre spill av färgband E. Traktormatning behövs ej F. Märkena sitter på ett antistatiskt band för att förhindra att statisk elektricitet byggs upp inne i skrivaren Användarguide steg för steg Steg 1 Skriv ut med termotransferskrivare Steg 2 Böj bandet och sidslitsen Steg 3 Sätt in ledningen i märket Steg 4 Tag märket av bandet ShrinkTrak i praktiken!

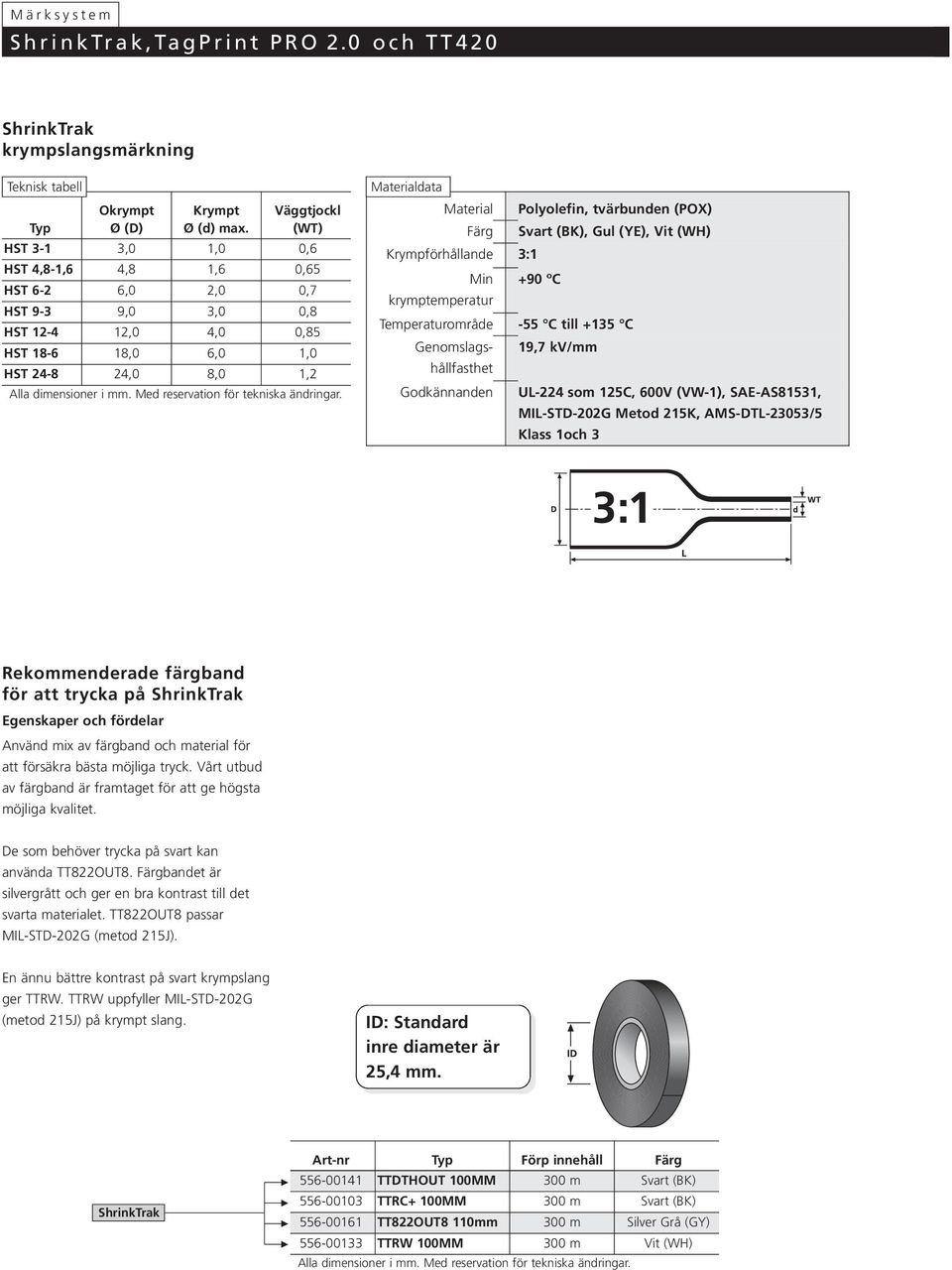

4 ShrinkTrak krympslangsmärkning Teknisk tabell Typ Okrympt Ø (D) Krympt Ø (d) max. Väggtjockl (WT) HST 3-1 3,0 1,0 0,6 HST 4,8-1,6 4,8 1,6 0,65 HST 6-2 6,0 2,0 0,7 HST 9-3 9,0 3,0 0,8 HST ,0 4,0 0,85 HST ,0 6,0 1,0 HST ,0 8,0 1,2 Alla dimensioner i mm. Med reservation för tekniska ändringar. Materialdata Material Polyolefin, tvärbunden (POX) Färg Svart (BK), Gul (YE), Vit (WH) Krympförhållande 3:1 Min +90 ºC krymptemperatur Temperaturområde -55 C till +135 C Genomslagshållfasthet 19,7 kv/mm Godkännanden UL-224 som 125C, 600V (VW-1), SAE-AS81531, MIL-STD-202G Metod 215K, AMS-DTL-23053/5 Klass 1och 3 Rekommenderade färgband för att trycka på ShrinkTrak Egenskaper och fördelar Använd mix av färgband och material för att försäkra bästa möjliga tryck. Vårt utbud av färgband är framtaget för att ge högsta möjliga kvalitet. De som behöver trycka på svart kan använda TT822OUT8. Färgbandet är silvergrått och ger en bra kontrast till det svarta materialet. TT822OUT8 passar MIL-STD-202G (metod 215J). En ännu bättre kontrast på svart krympslang ger TTRW. TTRW uppfyller MIL-STD-202G (metod 215J) på krympt slang. ID: Standard inre diameter är 25,4 mm. ShrinkTrak Art-nr Typ Förp innehåll Färg TTDTHOUT 100MM 300 m Svart (BK) TTRC+ 100MM 300 m Svart (BK) TT822OUT8 110mm 300 m Silver Grå (GY) TTRW 100MM 300 m Vit (WH) Alla dimensioner i mm. Med reservation för tekniska ändringar.

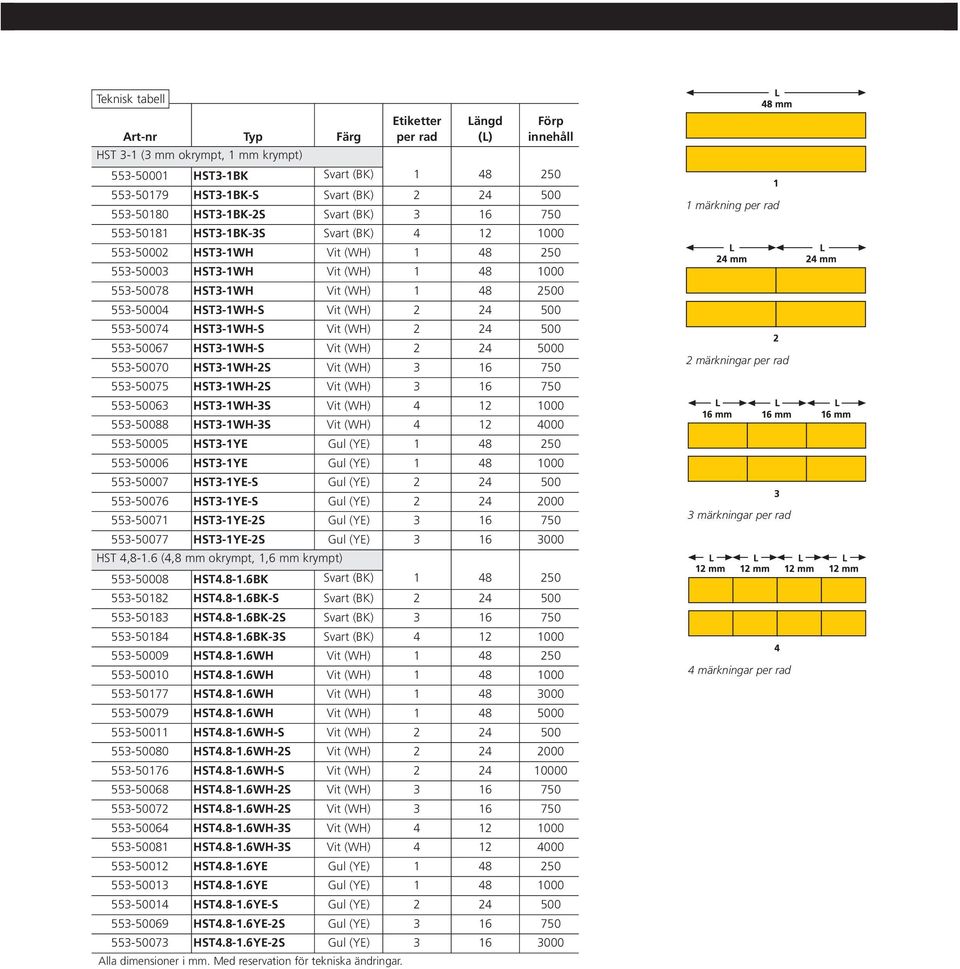

5 Teknisk tabell Art-nr Typ Färg Etiketter per rad Längd (L) Förp innehåll HST 3-1 (3 mm okrympt, 1 mm krympt) HST3-1BK Svart (BK) HST3-1BK-S Svart (BK) HST3-1BK-2S Svart (BK) HST3-1BK-3S Svart (BK) HST3-1WH Vit (WH) HST3-1WH Vit (WH) HST3-1WH Vit (WH) HST3-1WH-S Vit (WH) HST3-1WH-S Vit (WH) HST3-1WH-S Vit (WH) HST3-1WH-2S Vit (WH) HST3-1WH-2S Vit (WH) HST3-1WH-3S Vit (WH) HST3-1WH-3S Vit (WH) HST3-1YE Gul (YE) HST3-1YE Gul (YE) HST3-1YE-S Gul (YE) HST3-1YE-S Gul (YE) HST3-1YE-2S Gul (YE) HST3-1YE-2S Gul (YE) HST 4,8-1.6 (4,8 mm okrympt, 1,6 mm krympt) HST BK Svart (BK) HST BK-S Svart (BK) HST BK-2S Svart (BK) HST BK-3S Svart (BK) HST WH Vit (WH) HST WH Vit (WH) HST WH Vit (WH) HST WH Vit (WH) HST WH-S Vit (WH) HST WH-2S Vit (WH) HST WH-S Vit (WH) HST WH-2S Vit (WH) HST WH-2S Vit (WH) HST WH-3S Vit (WH) HST WH-3S Vit (WH) HST YE Gul (YE) HST YE Gul (YE) HST YE-S Gul (YE) HST YE-2S Gul (YE) HST YE-2S Gul (YE) Alla dimensioner i mm. Med reservation för tekniska ändringar. 1 märkning per rad 2 märkningar per rad 3 märkningar per rad 4 märkningar per rad

6 Teknisk tabell Art-nr Typ Färg Etiketter per rad Längd (L) Förp innehåll HST 6-2 (6 mm okrympt, 2 mm krympt) HST6-2BK Svart (BK) HST6-2BK-S Svart (BK) HST6-2BK-2S Svart (BK) HST6-2BK-3S Svart (BK) HST6-2WH Vit (WH) HST6-2WH Vit (WH) HST6-2WH Vit (WH) HST6-2WH Vit (WH) HST6-2WH-S Vit (WH) HST6-2WH-S Vit (WH) HST6-2WH-2S Vit (WH) HST6-2WH-3S Vit (WH) HST6-2WH-3S Vit (WH) HST6-2YE Gul (YE) HTS6-2YE-S Gul (YE) HST6-2YE-S Gul (YE) HST6-2YE-S Gul (YE) HST6-2YE-2S Gul (YE) HST 9-3 (9 mm okrympt, 3 mm krympt) HST9-3BK Svart (BK) HST9-3BK-S Svart (BK) HST9-3BK-2S Svart (BK) HST9-3BK-3S Svart (BK) HST9-3WH Vit (WH) HST9-3WH Vit (WH) HST9-3WH-S Vit (WH) HST9-3WH-3S Vit (WH) HST9-3YE Gul (YE) HST9-3YE-S Gul (YE) HST 12-4 (12 mm okrympt, 4 mm krympt) HST12-4BK Svart (BK) HST12-4BK-S Svart (BK) HST12-4BK-2S Svart (BK) HST12-4WH Vit (WH) HST12-4WH Vit (WH) HST12-4WH-S Vit (WH) HST12-4WH-3S Vit (WH) HST12-4YE Gul (YE) HST12-4YE-S Gul (YE) HST12-4YE-3S Gul (YE) HST 18-6 (18 mm okrympt, 6 mm krympt) HST18-6BK Svart (BK) HST18-6WH Vit (WH) HST18-6WH-S Vit (WH) HST18-6YE Gul (YE) HST18-6YE-S Gul (YE) HST 24-8 (24 mm okrympt, 8 mm krympt) HST24-8BK Svart (BK) HST24-8WH Vit (WH) HST24-8WH-S Vit (WH) HST24-8YE Gul (YE) HST24-8YE-S Gul (YE) Alla dimensioner i mm. Med reservation för tekniska ändringar.

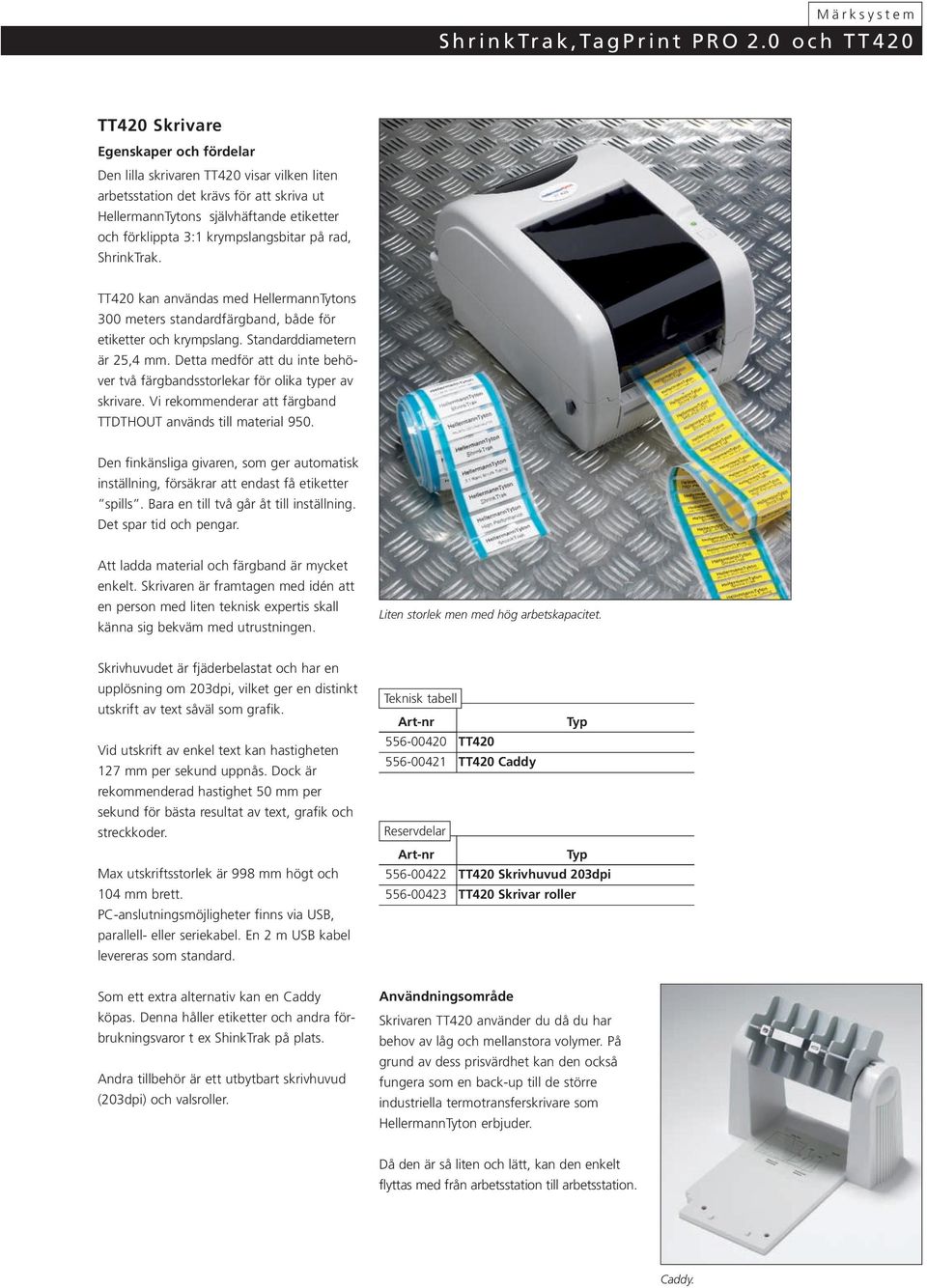

7 TT420 Skrivare Egenskaper och fördelar Den lilla skrivaren TT420 visar vilken liten arbetsstation det krävs för att skriva ut HellermannTytons självhäftande etiketter och förklippta 3:1 krympslangsbitar på rad, ShrinkTrak. TT420 kan användas med HellermannTytons 300 meters standardfärgband, både för etiketter och krympslang. Standarddiametern är 25,4 mm. Detta medför att du inte behöver två färgbandsstorlekar för olika typer av skrivare. Vi rekommenderar att färgband TTDTHOUT används till material 950. Den finkänsliga givaren, som ger automatisk inställning, försäkrar att endast få etiketter spills. Bara en till två går åt till inställning. Det spar tid och pengar. Att ladda material och färgband är mycket enkelt. Skrivaren är framtagen med idén att en person med liten teknisk expertis skall känna sig bekväm med utrustningen. Liten storlek men med hög arbetskapacitet. Skrivhuvudet är fjäderbelastat och har en upplösning om 203dpi, vilket ger en distinkt utskrift av text såväl som grafik. Vid utskrift av enkel text kan hastigheten 127 mm per sekund uppnås. Dock är rekommenderad hastighet 50 mm per sekund för bästa resultat av text, grafik och streckkoder. Max utskriftsstorlek är 998 mm högt och 104 mm brett. PC-anslutningsmöjligheter finns via USB, parallell- eller seriekabel. En 2 m USB kabel levereras som standard. Teknisk tabell Art-nr Typ TT TT420 Caddy Reservdelar Art-nr Typ TT420 Skrivhuvud 203dpi TT420 Skrivar roller Som ett extra alternativ kan en Caddy köpas. Denna håller etiketter och andra förbrukningsvaror t ex ShinkTrak på plats. Andra tillbehör är ett utbytbart skrivhuvud (203dpi) och valsroller. Användningsområde Skrivaren TT420 använder du då du har behov av låg och mellanstora volymer. På grund av dess prisvärdhet kan den också fungera som en back-up till de större industriella termotransferskrivare som HellermannTyton erbjuder. Då den är så liten och lätt, kan den enkelt flyttas med från arbetsstation till arbetsstation. Caddy.

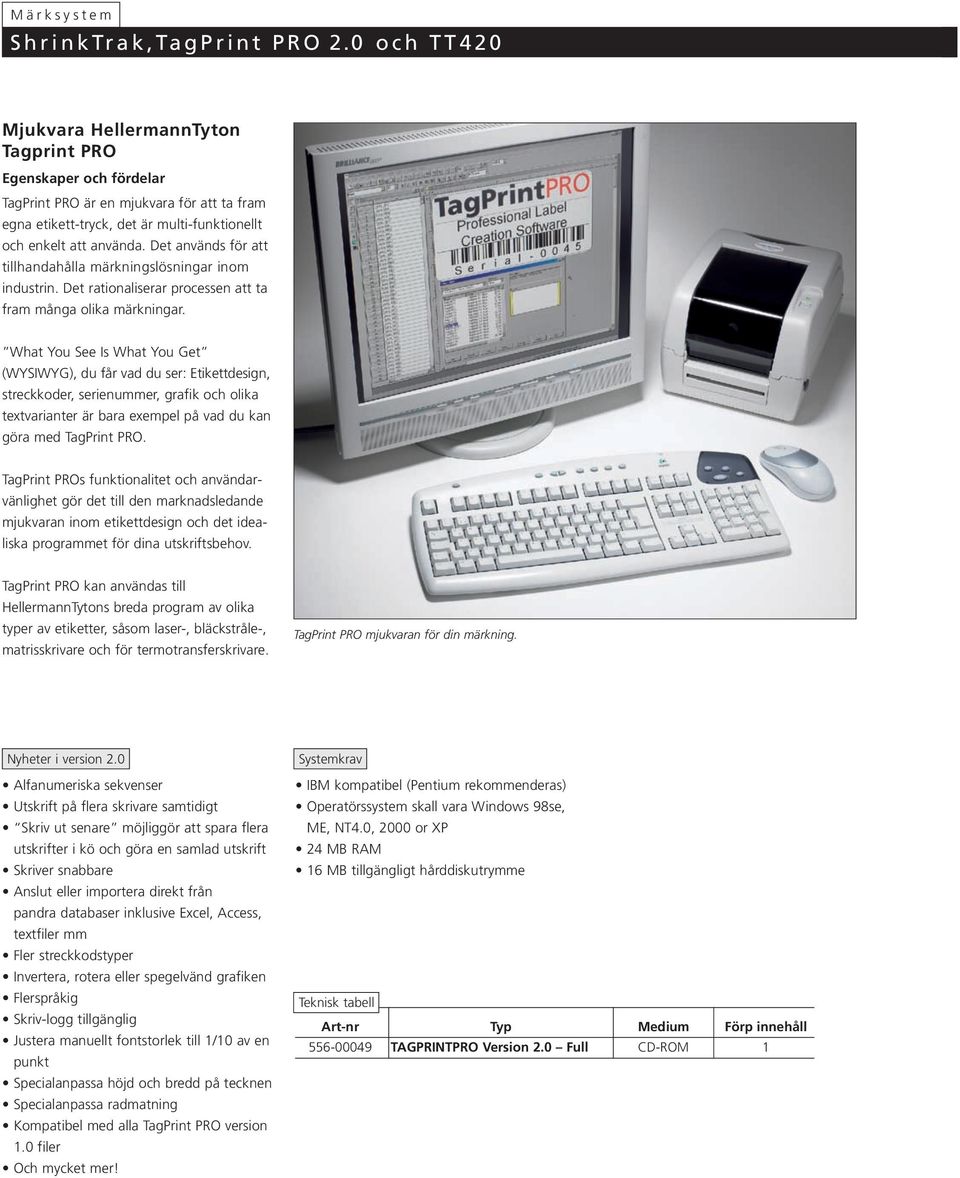

8 Mjukvara HellermannTyton Tagprint PRO Egenskaper och fördelar TagPrint PRO är en mjukvara för att ta fram egna etikett-tryck, det är multi-funktionellt och enkelt att använda. Det används för att tillhandahålla märkningslösningar inom industrin. Det rationaliserar processen att ta fram många olika märkningar. What You See Is What You Get (WYSIWYG), du får vad du ser: Etikettdesign, streckkoder, serienummer, grafik och olika textvarianter är bara exempel på vad du kan göra med TagPrint PRO. TagPrint PROs funktionalitet och användarvänlighet gör det till den marknadsledande mjukvaran inom etikettdesign och det idealiska programmet för dina utskriftsbehov. TagPrint PRO kan användas till HellermannTytons breda program av olika typer av etiketter, såsom laser-, bläckstråle-, matrisskrivare och för termotransferskrivare. TagPrint PRO mjukvaran för din märkning. Nyheter i version 2.0 Alfanumeriska sekvenser Utskrift på flera skrivare samtidigt Skriv ut senare möjliggör att spara flera utskrifter i kö och göra en samlad utskrift Skriver snabbare Anslut eller importera direkt från pandra databaser inklusive Excel, Access, textfiler mm Fler streckkodstyper Invertera, rotera eller spegelvänd grafiken Flerspråkig Skriv-logg tillgänglig Justera manuellt fontstorlek till 1/10 av en punkt Specialanpassa höjd och bredd på tecknen Specialanpassa radmatning Kompatibel med alla TagPrint PRO version 1.0 filer Och mycket mer! Systemkrav IBM kompatibel (Pentium rekommenderas) Operatörssystem skall vara Windows 98se, ME, NT4.0, 2000 or XP 24 MB RAM 16 MB tillgängligt hårddiskutrymme Teknisk tabell Art-nr Typ Medium Förp innehåll TAGPRINTPRO Version 2.0 Full CD-ROM 1

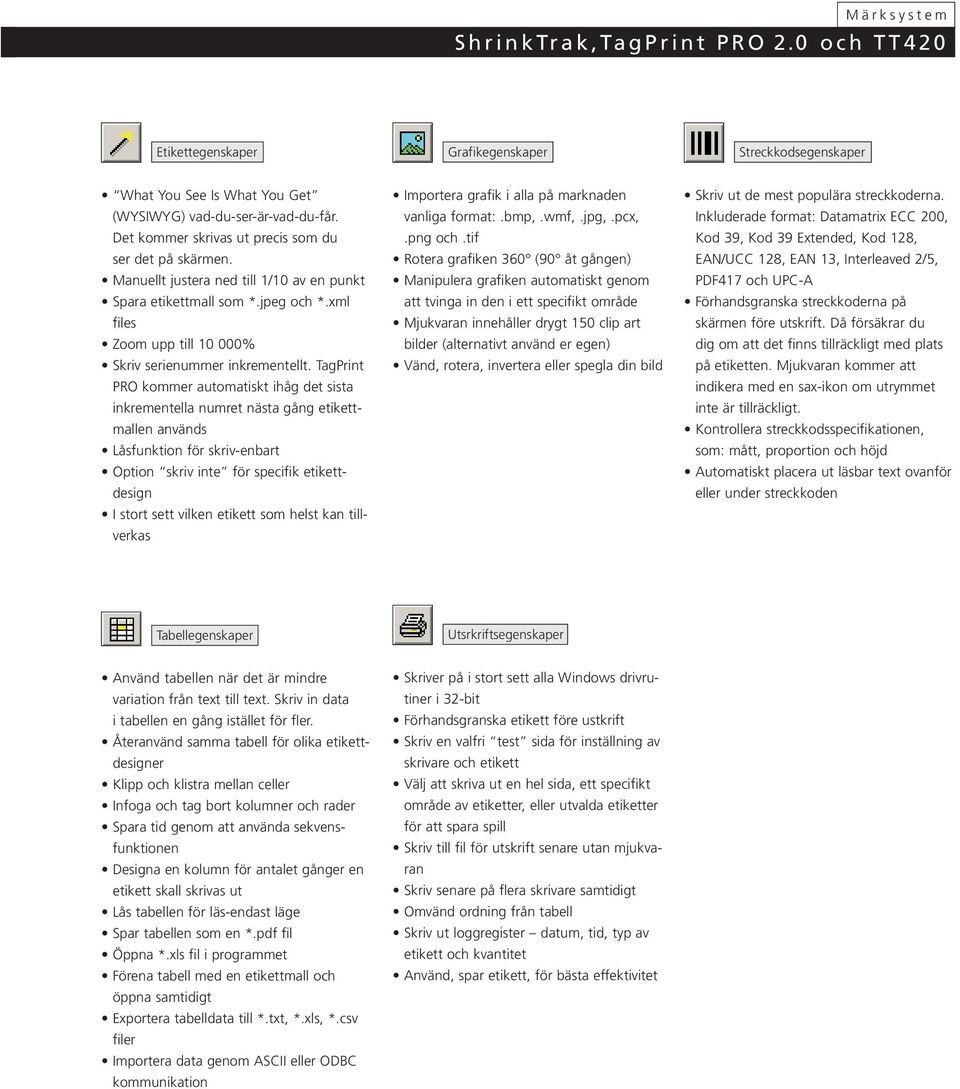

9 Etikettegenskaper Grafikegenskaper Streckkodsegenskaper What You See Is What You Get (WYSIWYG) vad-du-ser-är-vad-du-får. Det kommer skrivas ut precis som du ser det på skärmen. Manuellt justera ned till 1/10 av en punkt Spara etikettmall som *.jpeg och *.xml files Zoom upp till % Skriv serienummer inkrementellt. TagPrint PRO kommer automatiskt ihåg det sista inkrementella numret nästa gång etikettmallen används Låsfunktion för skriv-enbart Option skriv inte för specifik etikettdesign I stort sett vilken etikett som helst kan tillverkas Importera grafik i alla på marknaden vanliga format:.bmp,.wmf,.jpg,.pcx,.png och.tif Rotera grafiken 360 (90 åt gången) Manipulera grafiken automatiskt genom att tvinga in den i ett specifikt område Mjukvaran innehåller drygt 150 clip art bilder (alternativt använd er egen) Vänd, rotera, invertera eller spegla din bild Skriv ut de mest populära streckkoderna. Inkluderade format: Datamatrix ECC 200, Kod 39, Kod 39 Extended, Kod 128, EAN/UCC 128, EAN 13, Interleaved 2/5, PDF417 och UPC-A Förhandsgranska streckkoderna på skärmen före utskrift. Då försäkrar du dig om att det finns tillräckligt med plats på etiketten. Mjukvaran kommer att indikera med en sax-ikon om utrymmet inte är tillräckligt. Kontrollera streckkodsspecifikationen, som: mått, proportion och höjd Automatiskt placera ut läsbar text ovanför eller under streckkoden Tabellegenskaper Utsrkriftsegenskaper Använd tabellen när det är mindre variation från text till text. Skriv in data i tabellen en gång istället för fler. Återanvänd samma tabell för olika etikettdesigner Klipp och klistra mellan celler Infoga och tag bort kolumner och rader Spara tid genom att använda sekvensfunktionen Designa en kolumn för antalet gånger en etikett skall skrivas ut Lås tabellen för läs-endast läge Spar tabellen som en *.pdf fil Öppna *.xls fil i programmet Förena tabell med en etikettmall och öppna samtidigt Exportera tabelldata till *.txt, *.xls, *.csv filer Importera data genom ASCII eller ODBC kommunikation Skriver på i stort sett alla Windows drivrutiner i 32-bit Förhandsgranska etikett före ustkrift Skriv en valfri test sida för inställning av skrivare och etikett Välj att skriva ut en hel sida, ett specifikt område av etiketter, eller utvalda etiketter för att spara spill Skriv till fil för utskrift senare utan mjukvaran Skriv senare på flera skrivare samtidigt Omvänd ordning från tabell Skriv ut loggregister datum, tid, typ av etikett och kvantitet Använd, spar etikett, för bästa effektivitet
