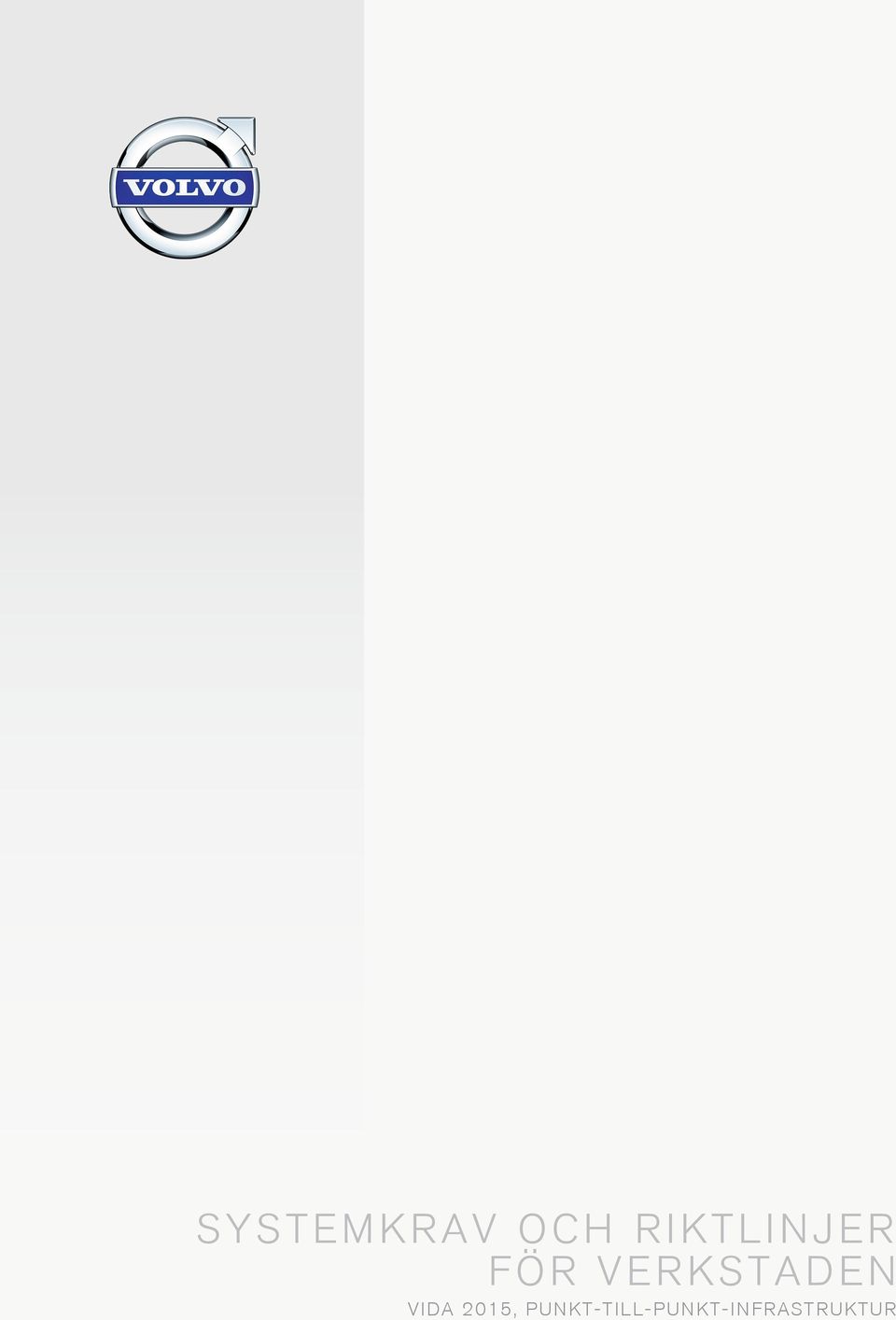

1 SYSTEMKRAV OCH RIKTLINJER FÖR VERKSTADEN VIDA 2015, PUNKT-TILL-PUNKT-INFRASTRUKTUR

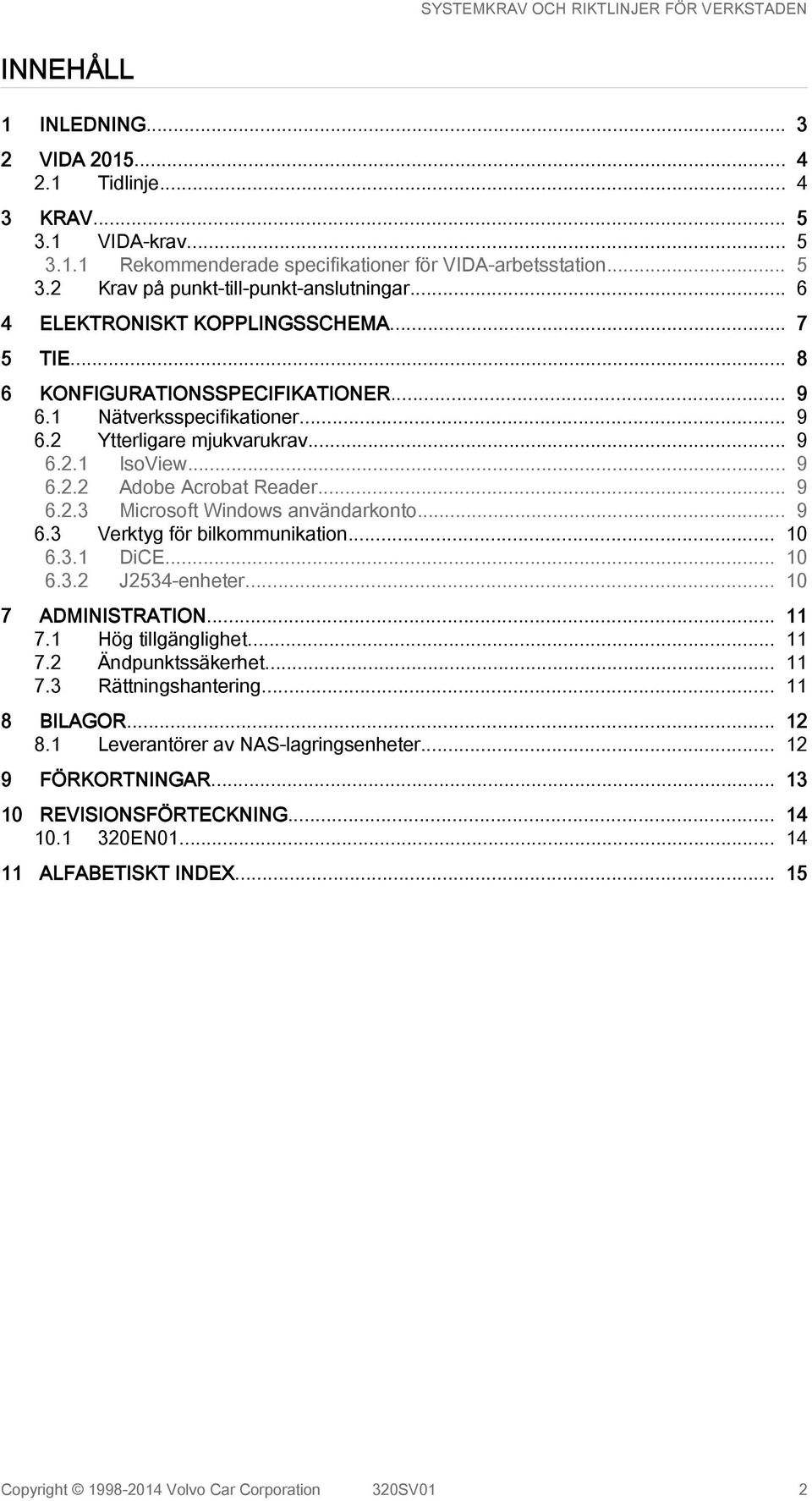

2 INNEHÅLL 1 INLEDNING VIDA Tidlinje KRAV VIDA-krav Rekommenderade specifikationer för VIDA-arbetsstation Krav på punkt-till-punkt-anslutningar ELEKTRONISKT KOPPLINGSSCHEMA TIE KONFIGURATIONSSPECIFIKATIONER Nätverksspecifikationer Ytterligare mjukvarukrav IsoView Adobe Acrobat Reader Microsoft Windows användarkonto Verktyg för bilkommunikation DiCE J2534-enheter ADMINISTRATION Hög tillgänglighet Ändpunktssäkerhet Rättningshantering BILAGOR Leverantörer av NAS-lagringsenheter FÖRKORTNINGAR REVISIONSFÖRTECKNING EN ALFABETISKT INDEX Copyright Volvo Car Corporation 320SV01 2

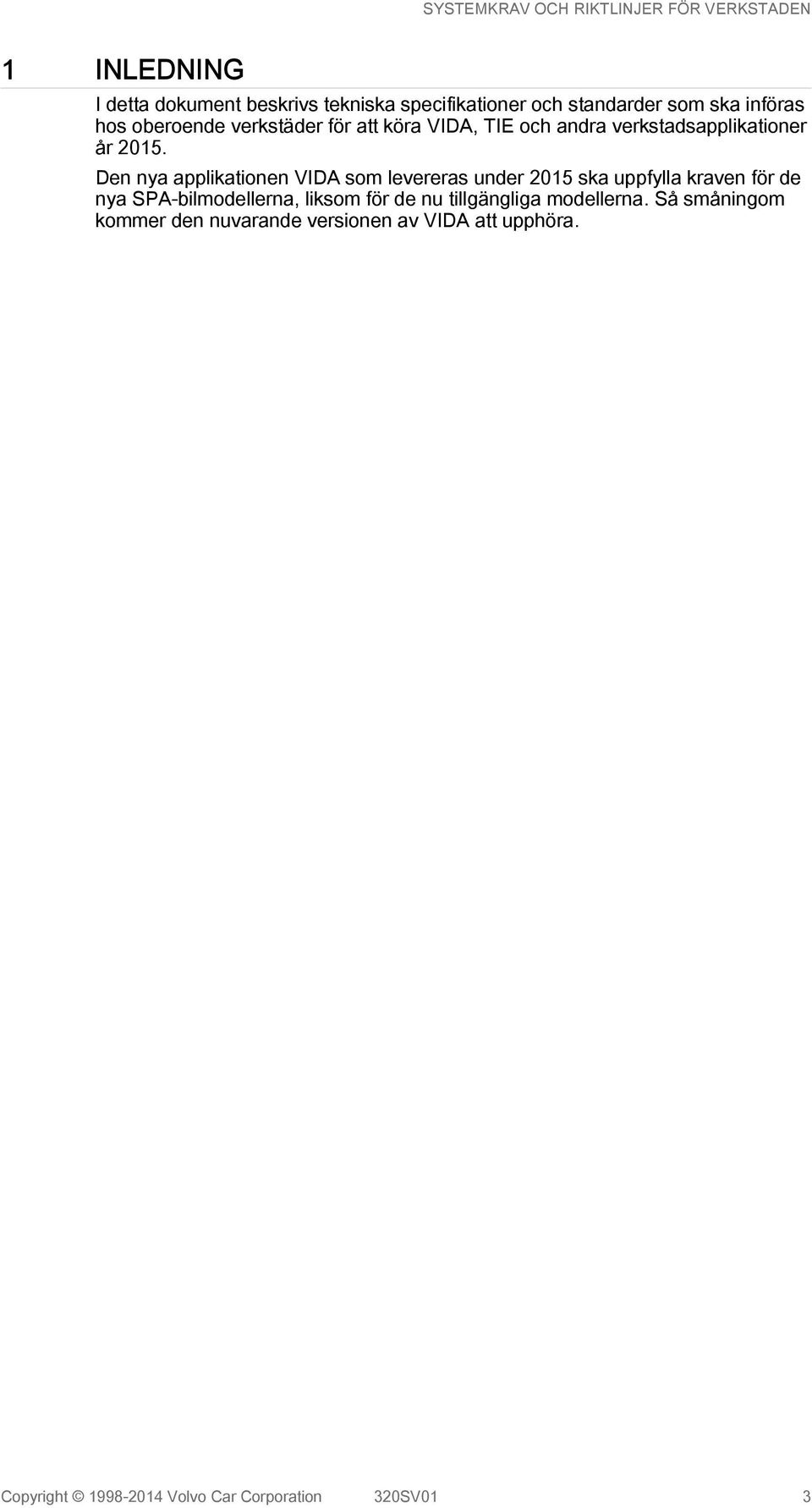

3 1 INLEDNING I detta dokument beskrivs tekniska specifikationer och standarder som ska införas hos oberoende verkstäder för att köra VIDA, TIE och andra verkstadsapplikationer år Den nya applikationen VIDA som levereras under 2015 ska uppfylla kraven för de nya SPA-bilmodellerna, liksom för de nu tillgängliga modellerna. Så småningom kommer den nuvarande versionen av VIDA att upphöra. Copyright Volvo Car Corporation 320SV01 3

4 2 VIDA 2015 De SPA-baserade fordon som lanseras 2015 har stöd för diagnostik via Ethernet. En utökad version av VIDA lanseras samtidigt och gör att verkstäderna kan arbeta med SPA-fordon och andra befintliga modeller från Volvo Cars. Ett SPA-fordon ansluts till VIDA via en punkt-till-punkt-anslutning, med en Ethernetkabel mellan datorn med applikationen VIDA och fordonet. 2.1 Tidlinje När den första utgåvan av den nya applikationen VIDA levereras under 2015 måste följande obligatoriska komponenter finnas för att kunna diagnostisera SPA-fordon. Komponenter som krävs för VIDA. Komponenter för punkt-till-punkt-anslutningar. Krav för VIDA (feb 2015): VIDA-krav, se kapitel 3.1 VIDA-krav på sidan 5. Krav på punkt-till-punkt-anslutningar, se kapitel 3.2 Krav på punkt-till-punktanslutningar på sidan 6. Copyright Volvo Car Corporation 320SV01 4

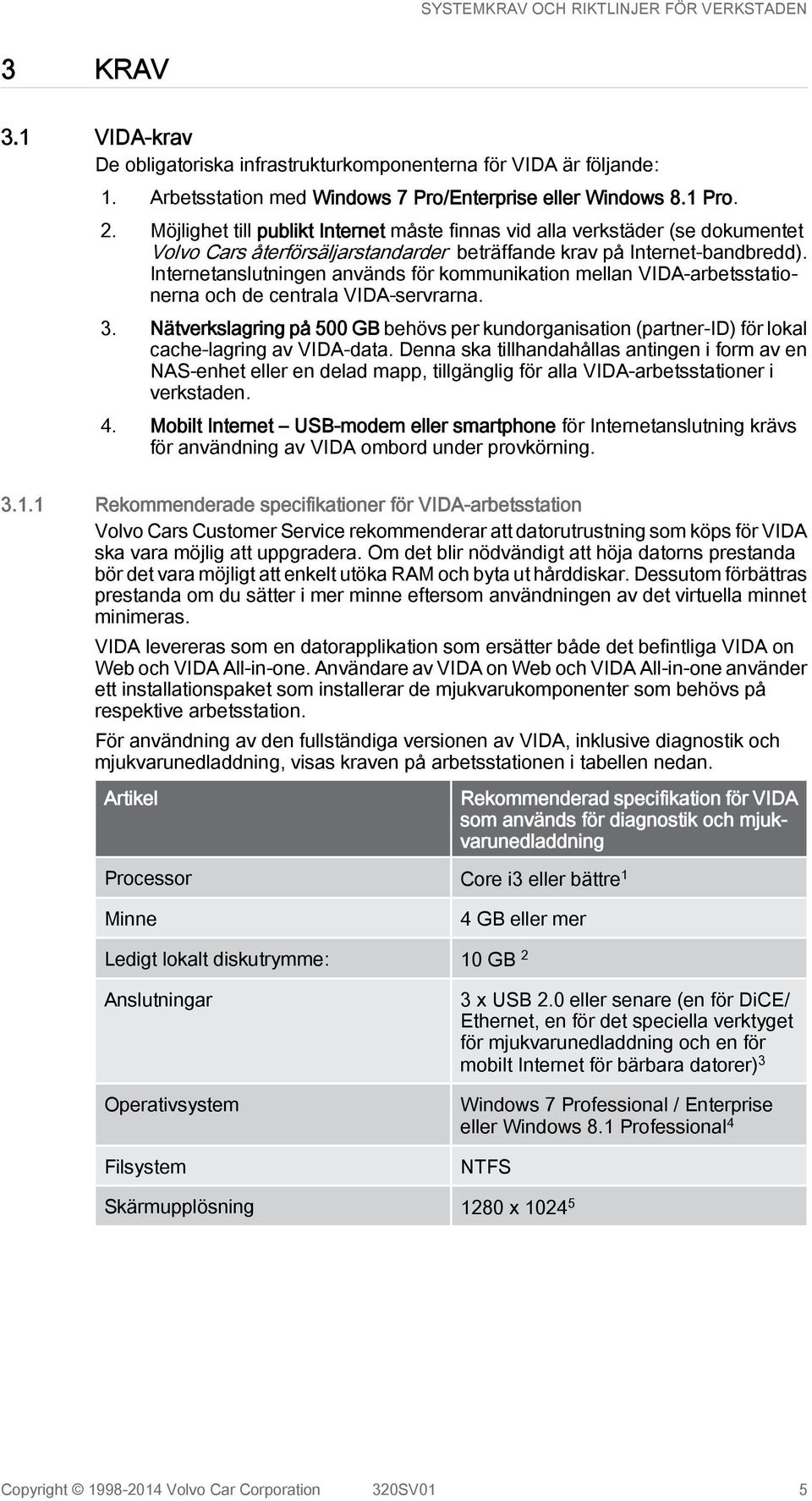

5 3 KRAV 3.1 VIDA-krav De obligatoriska infrastrukturkomponenterna för VIDA är följande: 1. Arbetsstation med Windows 7 Pro/Enterprise eller Windows 8.1 Pro. 2. Möjlighet till publikt Internet måste finnas vid alla verkstäder (se dokumentet Volvo Cars återförsäljarstandarder beträffande krav på Internet-bandbredd). Internetanslutningen används för kommunikation mellan VIDA-arbetsstationerna och de centrala VIDA-servrarna. 3. Nätverkslagring på 500 GB behövs per kundorganisation (partner-id) för lokal cache-lagring av VIDA-data. Denna ska tillhandahållas antingen i form av en NAS-enhet eller en delad mapp, tillgänglig för alla VIDA-arbetsstationer i verkstaden. 4. Mobilt Internet USB-modem eller smartphone för Internetanslutning krävs för användning av VIDA ombord under provkörning Rekommenderade specifikationer för VIDA-arbetsstation Volvo Cars Customer Service rekommenderar att datorutrustning som köps för VIDA ska vara möjlig att uppgradera. Om det blir nödvändigt att höja datorns prestanda bör det vara möjligt att enkelt utöka RAM och byta ut hårddiskar. Dessutom förbättras prestanda om du sätter i mer minne eftersom användningen av det virtuella minnet minimeras. VIDA levereras som en datorapplikation som ersätter både det befintliga VIDA on Web och VIDA All-in-one. Användare av VIDA on Web och VIDA All-in-one använder ett installationspaket som installerar de mjukvarukomponenter som behövs på respektive arbetsstation. För användning av den fullständiga versionen av VIDA, inklusive diagnostik och mjukvarunedladdning, visas kraven på arbetsstationen i tabellen nedan. Artikel Rekommenderad specifikation för VIDA som används för diagnostik och mjukvarunedladdning Processor Core i3 eller bättre 1 Minne 4 GB eller mer Ledigt lokalt diskutrymme: 10 GB 2 Anslutningar Operativsystem Filsystem 3 x USB 2.0 eller senare (en för DiCE/ Ethernet, en för det speciella verktyget för mjukvarunedladdning och en för mobilt Internet för bärbara datorer) 3 Windows 7 Professional / Enterprise eller Windows 8.1 Professional 4 NTFS Skärmupplösning 1280 x Copyright Volvo Car Corporation 320SV01 5

6 Om diagnostik och mjukvarunedladdning inte ska användas är kraven på arbetsstationen enligt tabellen nedan. Artikel Rekommenderad specifikation för VIDA som endast används för tillgång till reservdels- och serviceinformation Processor > Pentium IV, 1,3 GHz 1 Minne 2 GB eller mer Ledigt lokalt diskutrymme: 4 GB 2 Operativsystem Filsystem Windows 7 Professional / Enterprise eller Windows 8.1 Professional 4 NTFS Skärmupplösning 1280 x Namnen på processorer ändras ofta. Det här är exempel på vad som kan användas. 2 Det här är det diskutrymme som behöver finnas tillgängligt då du installerar VIDA. Rekommendationen baseras på ökningen av använt diskutrymme under tre år. Om du har andra applikationer, lämna utrymme för dessa enligt deras krav. 3 Fler USB-portar kan behövas för annan utrustning, till exempel mus och tangentbord. 4 Windows Update måste vara aktiverat och alla tillgängliga uppdateringar från Microsoft ska installeras. 5 Applikationen VIDA är utvecklad för upplösningen 1280 x Krav på punkt-till-punkt-anslutningar SPA-fordon kan anslutas direkt till en VIDA-arbetsstation med en vanlig Ethernetkabel med nätverkskontaktdon, vilket ger en punkt-till-punkt-anslutning för diagnostik och mjukvarunedladdning. De obligatoriska komponenterna som krävs är följande: 1. Extra Ethernet-nätverkskort krävs för alla VIDA-arbetsstationer för direkt anslutning till fordonet. Det kan vara ett PCI-nätverkskort eller en USB- Ethernet-adapter. Fig. 1 USB-Ethernet-adapter 2. OBD II-kontaktdon med RJ45-OBD II-adapter. 3. Ethernet-kabel typ CAT5, CAT5e eller CAT6 måste användas vid anslutningen. Copyright Volvo Car Corporation 320SV01 6

7 4 ELEKTRONISKT KOPPLINGSSCHEMA Elektroniska kopplingsscheman (EWDs) kan visas via VIDA. EWD kan också köras som en fristående applikation. Java Runtime Environment och Adobe Reader måste installeras separat på datorn. Om EWD installeras på en dator som inte kör VIDA visas ett popup-fönster med information om var Javaprogrammet och Adobe Reader kan hämtas från Internet. Copyright Volvo Car Corporation 320SV01 7

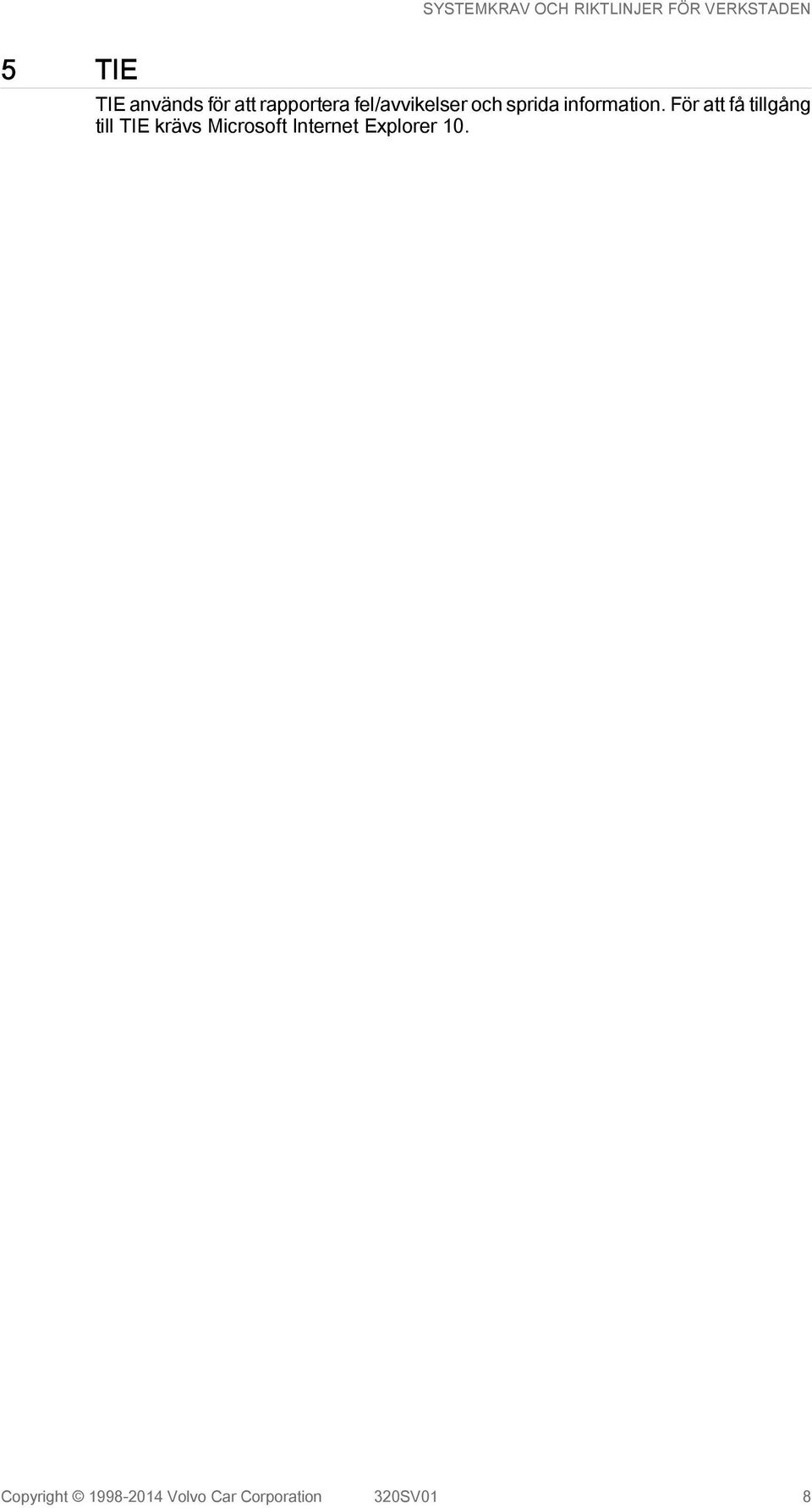

8 5 TIE TIE används för att rapportera fel/avvikelser och sprida information. För att få tillgång till TIE krävs Microsoft Internet Explorer 10. Copyright Volvo Car Corporation 320SV01 8

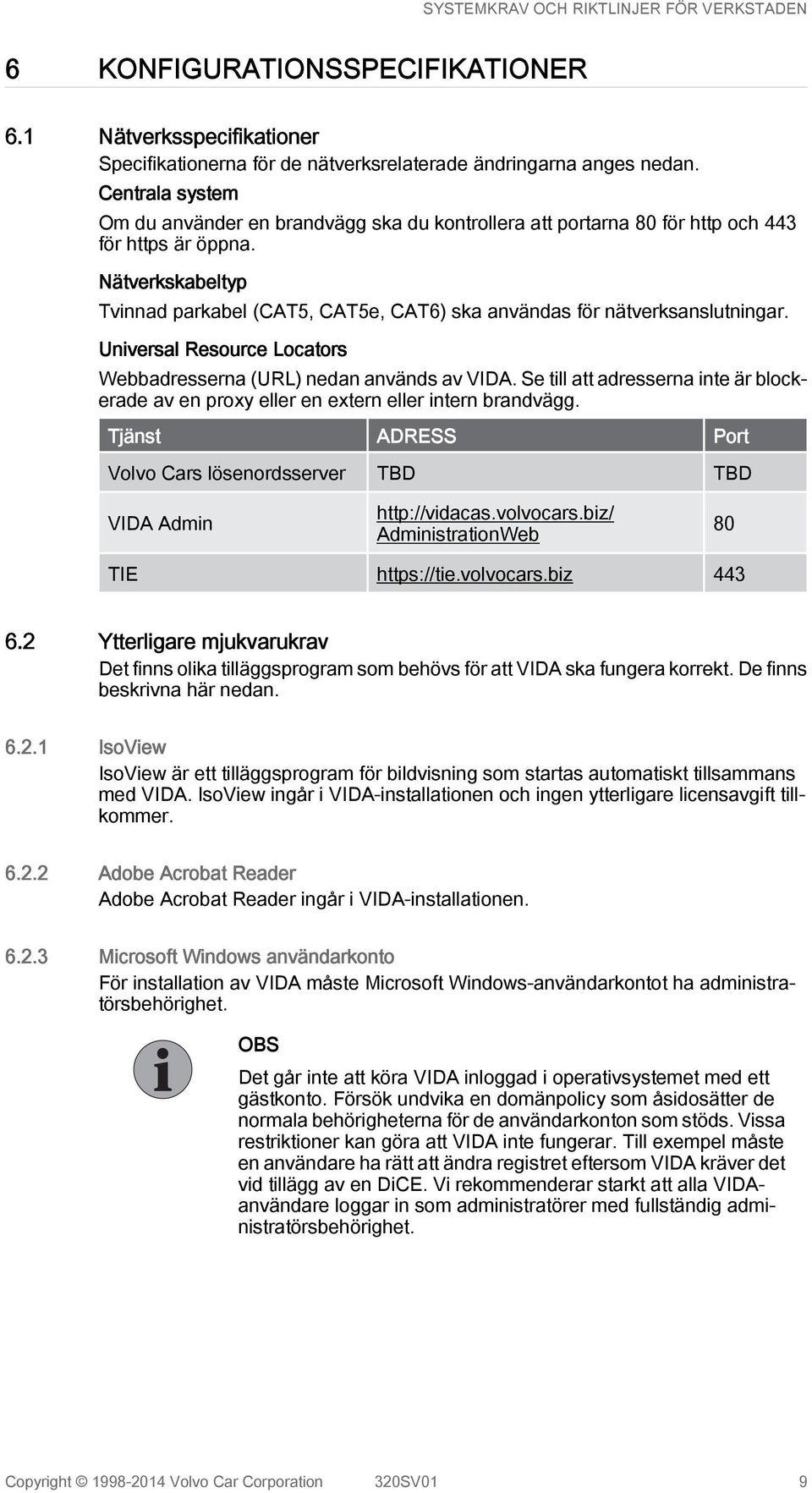

9 6 KONFIGURATIONSSPECIFIKATIONER 6.1 Nätverksspecifikationer Specifikationerna för de nätverksrelaterade ändringarna anges nedan. Centrala system Om du använder en brandvägg ska du kontrollera att portarna 80 för http och 443 för https är öppna. Nätverkskabeltyp Tvinnad parkabel (CAT5, CAT5e, CAT6) ska användas för nätverksanslutningar. Universal Resource Locators Webbadresserna (URL) nedan används av VIDA. Se till att adresserna inte är blockerade av en proxy eller en extern eller intern brandvägg. Tjänst ADRESS Port Volvo Cars lösenordsserver TBD TBD VIDA Admin AdministrationWeb 80 TIE Ytterligare mjukvarukrav Det finns olika tilläggsprogram som behövs för att VIDA ska fungera korrekt. De finns beskrivna här nedan IsoView IsoView är ett tilläggsprogram för bildvisning som startas automatiskt tillsammans med VIDA. IsoView ingår i VIDA-installationen och ingen ytterligare licensavgift tillkommer Adobe Acrobat Reader Adobe Acrobat Reader ingår i VIDA-installationen Microsoft Windows användarkonto För installation av VIDA måste Microsoft Windows-användarkontot ha administratörsbehörighet. OBS Det går inte att köra VIDA inloggad i operativsystemet med ett gästkonto. Försök undvika en domänpolicy som åsidosätter de normala behörigheterna för de användarkonton som stöds. Vissa restriktioner kan göra att VIDA inte fungerar. Till exempel måste en användare ha rätt att ändra registret eftersom VIDA kräver det vid tillägg av en DiCE. Vi rekommenderar starkt att alla VIDAanvändare loggar in som administratörer med fullständig administratörsbehörighet. Copyright Volvo Car Corporation 320SV01 9

10 6.3 Verktyg för bilkommunikation OBS Fordonskommunikationsverktyg används för att utföra diagonstikutläsningar, diagnostisk felsökning och mjukvarunedladdningar till fordon byggda före SPA. För SPA-fordon behöver VIDA inte vara anslutet till fordonet via ett kommunikationsverktyg. Ett bilkommunikationsverktyg överför data från en VIDA-arbetsstation till rätt mottagare i fordonet. VIDA stöder DiCE och J2534-enheter. Volvo Car Corporation rekommenderar DiCE för bilkommunikation med fordon byggda på plattformar före SPA DiCE DiCE använder en Bluetooth-anslutning för att överföra information mellan VIDA och fordonet. Som ett alternativ till Bluetooth finns möjligheten att använda USB-kabel. Observera att inga tredjeparts-bluetooth-dongles kan användas med DiCE, endast Volvo Cars DiCE-utrustning kan användas. Flera DiCE Det går att ansluta mer än en DiCE till VIDA och ladda ned mjukvara till upp till tre fordon parallellt, och samtidigt ha ett fordon i diagnostikarbetsflödet. En VIDAarbetsstation med fyra DiCE kan därför hantera fyra fordon samtidigt J2534-enheter För alla fordon av årsmodell 2004 och senare, utrustade med diagnosuttag och möjlighet till omprogrammering, ska tillverkarna följa SAE J2534. Det finns två olika versioner av J2534: J kan användas för att ladda ned mjukvara till fordon från och med årsmodell J hanterar mjukvara till styrenheter på CAN HS (Controller Area Network High Speed) som är utsläppsrelaterade. J kan inte användas för diagnostik. J hanterar nedladdning av mjukvara till styrenheter på både CAN HS och CAN MS (Controller Area Network Middle Speed). Den maskinvara som används för att validera VIDA:s överensstämmelse med J2534 kan köpas separat från tredjepartsleverantörer. Test för godkännande har gjorts med följande J2534 pass-thru-enheter: J2534-1: Actia Passthru+ XS och CarDAQ2534. J2534-2s: CarDAQ Plus. Mer information om dessa enheter kan fås från respektive tillverkare. Copyright Volvo Car Corporation 320SV01 10

11 7 ADMINISTRATION 7.1 Hög tillgänglighet Vi rekommenderar att alla nätverksenheter och servrar konfigureras för hög tillgänglighet-läge. Vi rekommenderar starkt att ha redundant Internetanslutning för hög tillgänglighet. De oberoende verkstäderna bör överväga att skaffa Internetanslutning från flera tjänstleverantörer för att upprätthålla hög tillgänglighet. Vi rekommenderar också att ha redundant strömmatning för nätverksenheter och servrar. 7.2 Ändpunktssäkerhet Licensierade och regelbundet uppdaterade versioner av ett antivirusprogram ska användas för att skydda alla servrar och arbetsstationer. 7.3 Rättningshantering Säkerhetsrättningar (från Microsoft eller från andra än Microsoft) ska installeras på arbetsstationer, servrar och andra system än Windows, månadsvis/kvartalsvis i förekommande fall. Copyright Volvo Car Corporation 320SV01 11

12 8 BILAGOR 8.1 Leverantörer av NAS-lagringsenheter I listan nedan anges rekommenderade, men inte obligatoriska, leverantörer. Det är specifikationen som måste uppfyllas. Seagate Netgear NetApp Hitachi IBM HP Dell EMC Copyright Volvo Car Corporation 320SV01 12

13 9 FÖRKORTNINGAR CAT Category (cable) (kabelkategori) CAN HS Controller Area Network High Speed (höghastighets-can) CAN MS Controller Area Network Middle Speed (mellanhastighets-can) DiCE Diagnostic Communication Equipment NAS Network Attached Storage NTFS New Technology File System OBD On Board Diagnosis PCI Peripheral Component Interconnect RAM-minne Random Access Memory (RAM-minne) SPA Scalable Product Architecture SWDL Software Download (Mjukvarunerladdning) TBD To Be Decided (ännu inte beslutat) TIE Technical Information Exchange (tekniskt informationsutbyte) USB Universal Serial Bus ADRESS Universal Resource Locator (Adress) VIDA Vehicle Information and Diagnostics for Aftersales (bilinformation och diagnostik för eftermarknaden) Copyright Volvo Car Corporation 320SV01 13

14 10 REVISIONSFÖRTECKNING EN01 Dokument skapat. Copyright Volvo Car Corporation 320SV01 14

15 11 ALFABETISKT INDEX A Adobe Acrobat Reader... 9 Anslutningstyper för SPA-fordon... 4 Antivirusprogram B Brandvägg, öppna portar... 9 C Centrala system... 9 D Diagnostikkrav... 5 DiCE E Elektroniskt kopplingsschema... 7 F Förkortningar H Hög tillgänglighet-läge I Installationspaket... 5 IsoView... 9 J J K Kabeltyp, Ethernet... 6 Kabeltyp, nätverk... 9 Krav, översikt... 4 Krav för mjukvarunedladdning... 5 Krav på arbetsstation... 5 Krav på punkt-till-punkt-anslutningar... 6 L Lanseringsplan... 4 Leverantörer M Mobilt Internet... 5 N Nätverkslagring... 5 Nätverksspecifikationer... 9 O Obligatoriska infrastrukturkomponenter... 5 P Prestandaförbättring... 5 Publikt Internet... 5 S SPA, obligatoriska diagnostikkomponenter 4 SPA-fordon... 4 Säkerhetsrättningar T Tidlinje... 4 TIE... 8 U URL (webbadress)... 9 V Verktyg för bilkommunikation W Windows-användarkonto... 9 Windows-version... 5 Copyright Volvo Car Corporation 320SV01 15
