1 Ringhals 4 byte av ånggeneratorer och Pressurizer- Att återskapa en tät inneslutning Allmänt om ånggeneratorbytet Håltagningen och preparering av betongytor Återställning av öppningen Använd betong och betongprovning Inspektionsprogram 1 Jan Gustavsson

Håltagningen och preparering av betongytor Återställning av

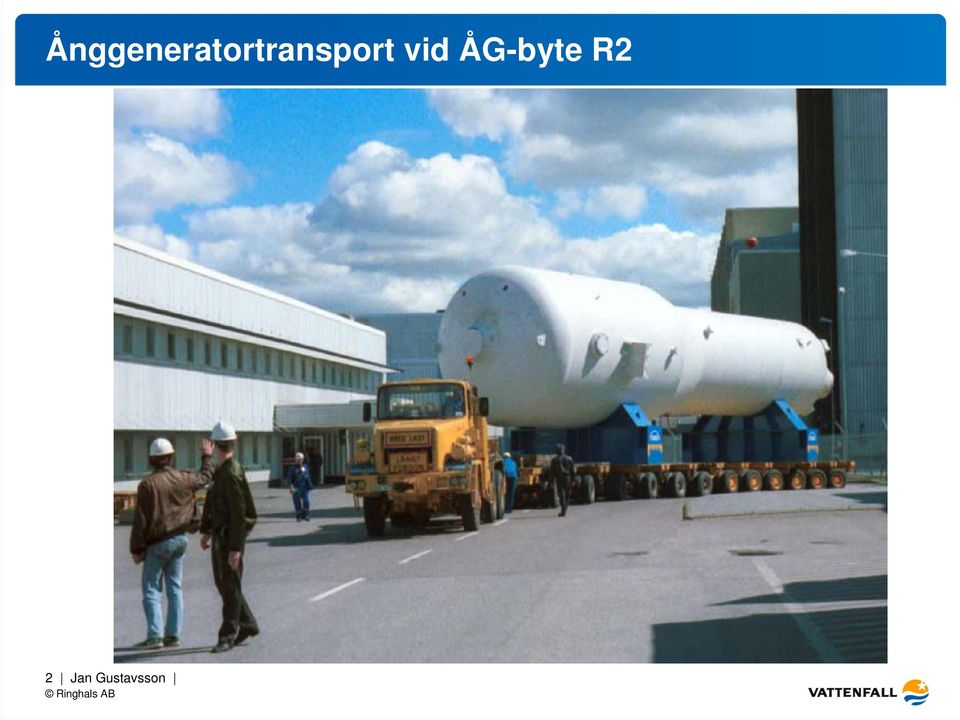

2 Ånggeneratortransport vid ÅG-byte R2 2 Jan Gustavsson

3 R4 Inneslutning sektioner 3 Jan Gustavsson

4 R4 Inneslutning plan, läge intransport öppning Öppning 6 x 8 m Brygga för transport 4 Jan Gustavsson

5 R2 Ånggenerator innan upplyft 5 Jan Gustavsson

6 R4 inneslutning, konstruktionsdata cylindervägg Cylindervägg - Inre cylinder 330mm betong K50 slakarmerad φ 16 c 200 rutnät - Tätplåt 7-10 mm SIS Yttre betongcylinder 770 mm betong K50 slak- och spännarmerad, slakarmering φ25 c 200 rutnät - Slakarmering KS400 S - Spännarmering R4 BBRV 1500/ st 6 mm trådar uppspända till kn 6 Jan Gustavsson

betong K50 slak- och spännarmerad, slakarmering φ25 c 200 rutnät - Slakarmering KS400 S -

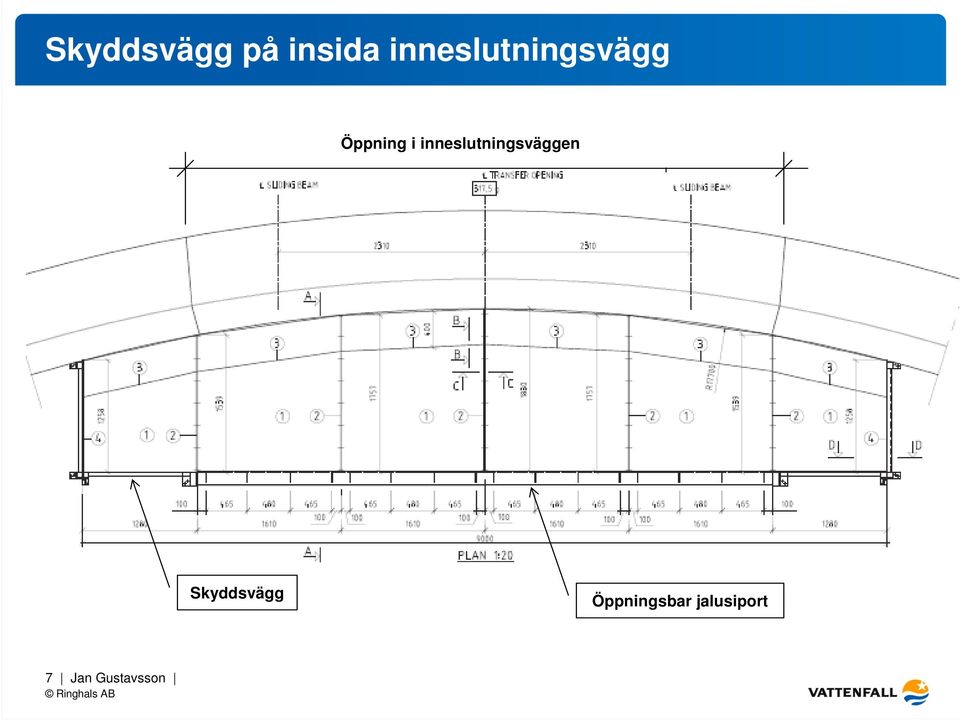

7 Skyddsvägg på insida inneslutningsvägg Öppning i inneslutningsväggen Skyddsvägg Öppningsbar jalusiport 7 Jan Gustavsson

8 Procedur håltagning och preparering av betongyta Förberedelser för håltagning, ställningsbyggnation, utsättning Avspänning av spännkablar genom blivande hålet och ovanför och under samt bakom (77 horisontella och 9 vertikala) enligt förutbestämd ordning. Sömborrning i hålkant på inre och yttre cylindervägg. Uttransport av betongkärnor samt väggbitar där balkarna skall sättas in. Friläggning av tätplåten samt kapning av plåten. Montage av lanseringsbalkar samt borttransport av väggblocket Preparering av de betongytor som skall motgjutas med förtagningar samt borrning av hål för kompletterande armering Ingjutning av kompletterande armering. 8 Jan Gustavsson

Uttransport av betongkärnor samt väggbitar där balkarna skall sättas in. Friläggning av tätplåten samt kapning av plåten.

9 Borrningsplan för håltagning 9 Jan Gustavsson

10 Sömborrning in och utsida 5 grad 10 Jan Gustavsson

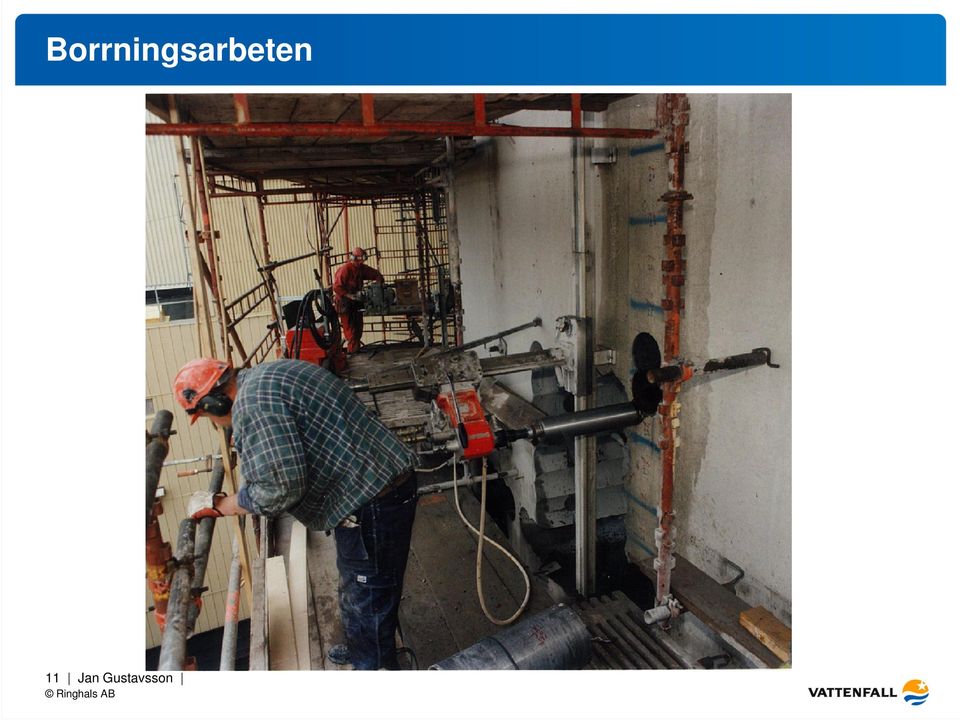

11 Borrningsarbeten 11 Jan Gustavsson

12 Nedlyft av betongblock 12 Jan Gustavsson

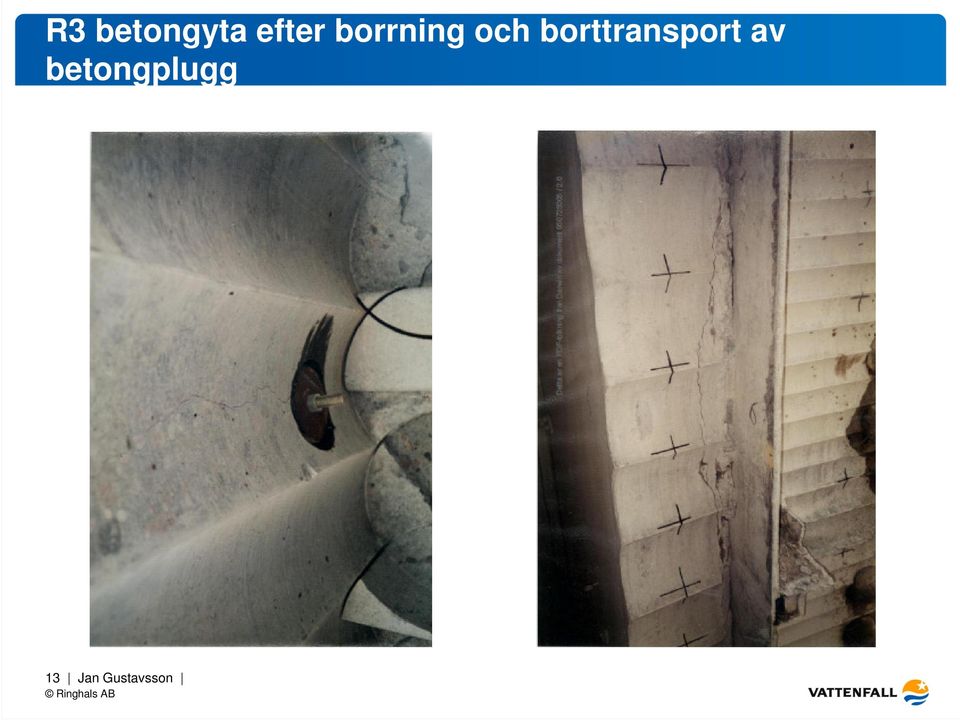

13 R3 betongyta efter borrning och borttransport av betongplugg 13 Jan Gustavsson

14 R2 ÅG-byte, lyftställning 14 Jan Gustavsson

15 Ytprofil med förtagningar och borrhål för kompletterande armering Borrhål 1,2 m djupa Borrhål 2,5 resp 1,7 m djupa Borrhål 2,5 resp 1,7 m djupa 15 Jan Gustavsson

16 Procedur för återställning Montage av tätplåt med återställning av foderrör för spännkablar samt fästelement för formstag. Montage av kylrör för kylning av betongen under härdningsförloppet Armering Formsättning, utvändigt med träform och invändigt med en kvarsittande stålform. Gjutning Formsättning och gjutningen sker etappvis med ca 80 cm höga pallar. Speciella åtgärder vidtas vid gjutning av den översta etappen för att säkerställa en fullständig utfyllnad mot hålets överyta Temperaturkrav, vid blandning 5-7 C, under härdningsförloppet C i genomsnitt dock högst 20 C 16 Jan Gustavsson

stålform. Gjutning Formsättning och gjutningen sker etappvis med ca 80 cm höga pallar.

17 Montage av tätplåt 17 Jan Gustavsson

18 Skarvning av tätplåt och infästning av foderrör Foderrör, vertikala Skarvplåtar Luftspalt Foderrör, horisontella 18 Jan Gustavsson

19 Gjutning av inre väggen 19 Jan Gustavsson

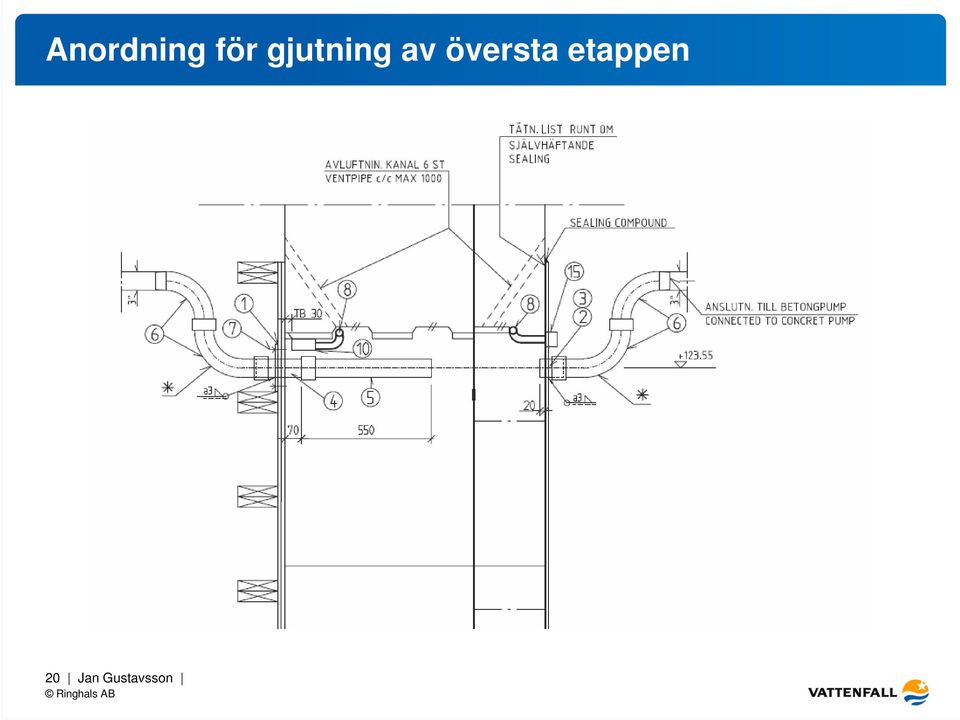

20 Anordning för gjutning av översta etappen 20 Jan Gustavsson

21 Gjutning av yttervägg, sista etappen 21 Jan Gustavsson

22 Betongblandningar 22 Jan Gustavsson

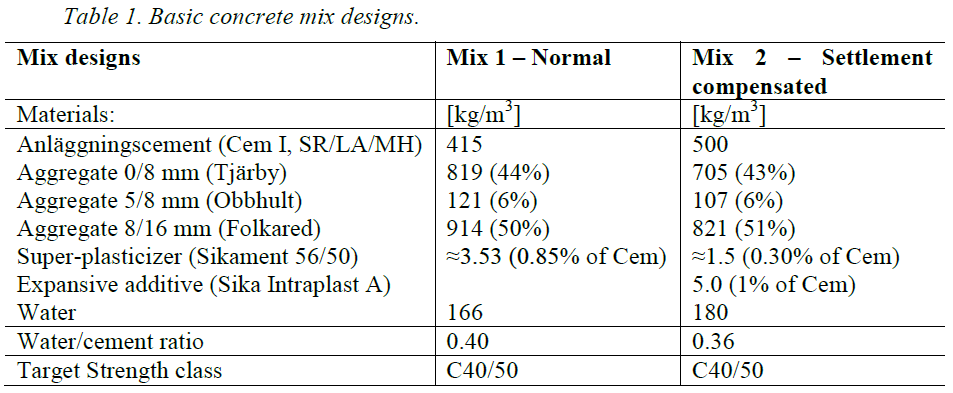

23 Provblandning av betong 23 Jan Gustavsson

24 Temperaturutveckling 24 Jan Gustavsson

25 Tryckhållfasthet hos blandning 1 25 Jan Gustavsson

26 Hållfasthetsutveckling, provblandning 1 26 Jan Gustavsson

27 Inspektioner och provningar Visuella inspektioner - Betongytor, frilagda och i närheten av håltagningen - Armering - Tätplåtar med läckageövervakning - Spännkablar Provningar - Borrkärnor tas tillvara och kompletterade kärnor borras ut ur betongblocket för mätning av fuktprofil, hållfasthet, karbonatisering, kloridinträngning (yttre betong) - Spänntråd provas med avseende på 0,2-gräns, brotthållfasthet, brottöjning, bockning - Fettprovning för bestämning av alkalinitet, vattenhalt. Även saltdimmeprov kommer att genomföras. 27 Jan Gustavsson
