1 FAKTA - Fönstermontage - anvisning. Längst bak i dokumentet fins anvisningar om skötsel När du monterar dina partier själv, tänk på monteringsbeslagen stål försinkade plåtar med vilka sätes fönster i väggen. Beslagen ingår alltid i priset och det är ca. 8 stycken per 1 kvm parti. Alltså på ett parti på 1000x1000mm går 8 plåtar. Det kommer en låda med beslagen och de skall räcka till alla partier. Vill du ha fler beslag får du beställa de separat. Obs! Beslagen sätts i ramen innan ramen sätts i vägghålet. Har du glömt att göra det får du ta ut fönster/dörr ur hålet och placera monterings beslag i ramen, för att när parti sitter i vägghållet är det nästan fysiskt omöjligt att sätta dem dit. Fast fr.o.m kommer beslagen att se något annorlunda ut än på bilden. De blir inte vridbara och dem blir möjliga att montera även om partiet sätes i hålet. Beslagen trycks in i ramen med hjälp av en gummihammare. De kan vridas och böjas. De skall sticka inåt så att du kan skruva in de i smygarna på insidan när drevning/skumning är på plats och när skummet har stelnad efter ca 24 timmar. Egentligen kan man montera fönster utan beslagen sedan skumment är så hård när den stelnar att den håller fönster/dörrar på plats. Beslagen fungerar som garanti att ingen kommer och skär bort fönster med en kniv. Något som har hänt, har jag hört. Parter speciellt med öppningsbara blad måste vara 110% lodräta. Är de inte det, slits gångjärnen onaturligt. Är de inte det förlorar Ni garanti för det mekaniska för det felaktigt insatta partiet. Monteringsbeslagen är framtagna främst för stenhus när fönster skall ligga i linje med isoleringen och det finns igen regel som avslutar isolering mot fönsterhållet. I trähus avslutas isolerings zonen med en regel. Därför kan fönstren skruvas i denna. Om så är fallet kan fönsterbågar monteras med karmskruvar, något våra montörer föredrar. Detta förstör inte fönsterkarmen. Skruvarna sätes innan fogskum appliceras. På det sättet finns det ingen risk att fönsterkarmar/ramar förlorar sin isoleringsförmåga. Från fönster sidan tätar skruvhålet så ordentligt att inte några värmeförluster är det tal om.

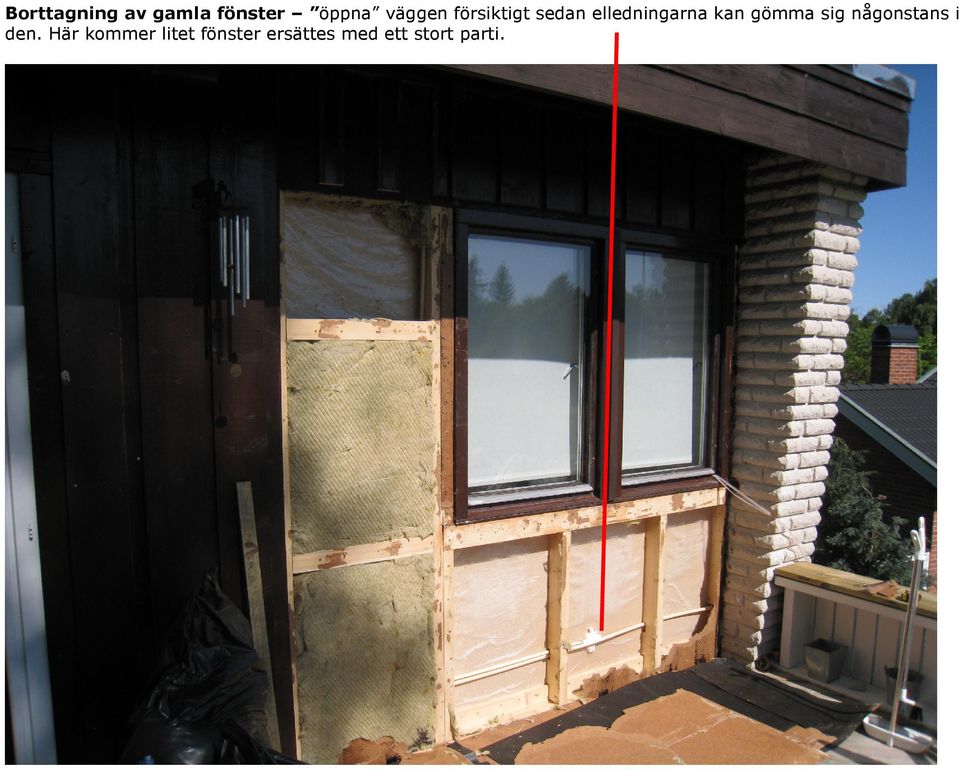

2 Borttagning av gamla fönster öppna väggen försiktigt sedan elledningarna kan gömma sig någonstans i den. Här kommer litet fönster ersättes med ett stort parti.

3 Nu är vägen öppen och klar för att ta emot ett fönster parti

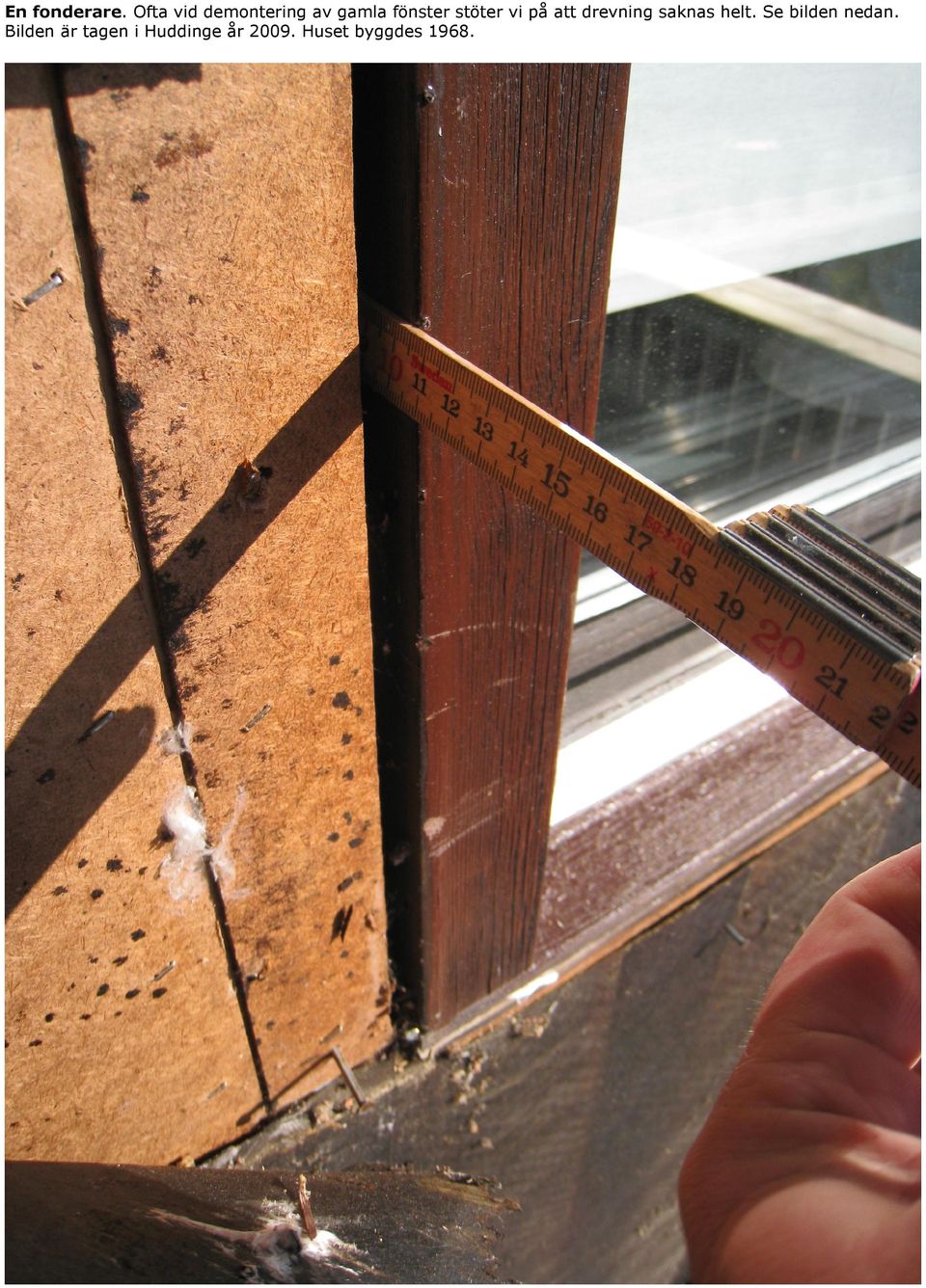

4 En fonderare. Ofta vid demontering av gamla fönster stöter vi på att drevning saknas helt. Se bilden nedan. Bilden är tagen i Huddinge år Huset byggdes 1968.

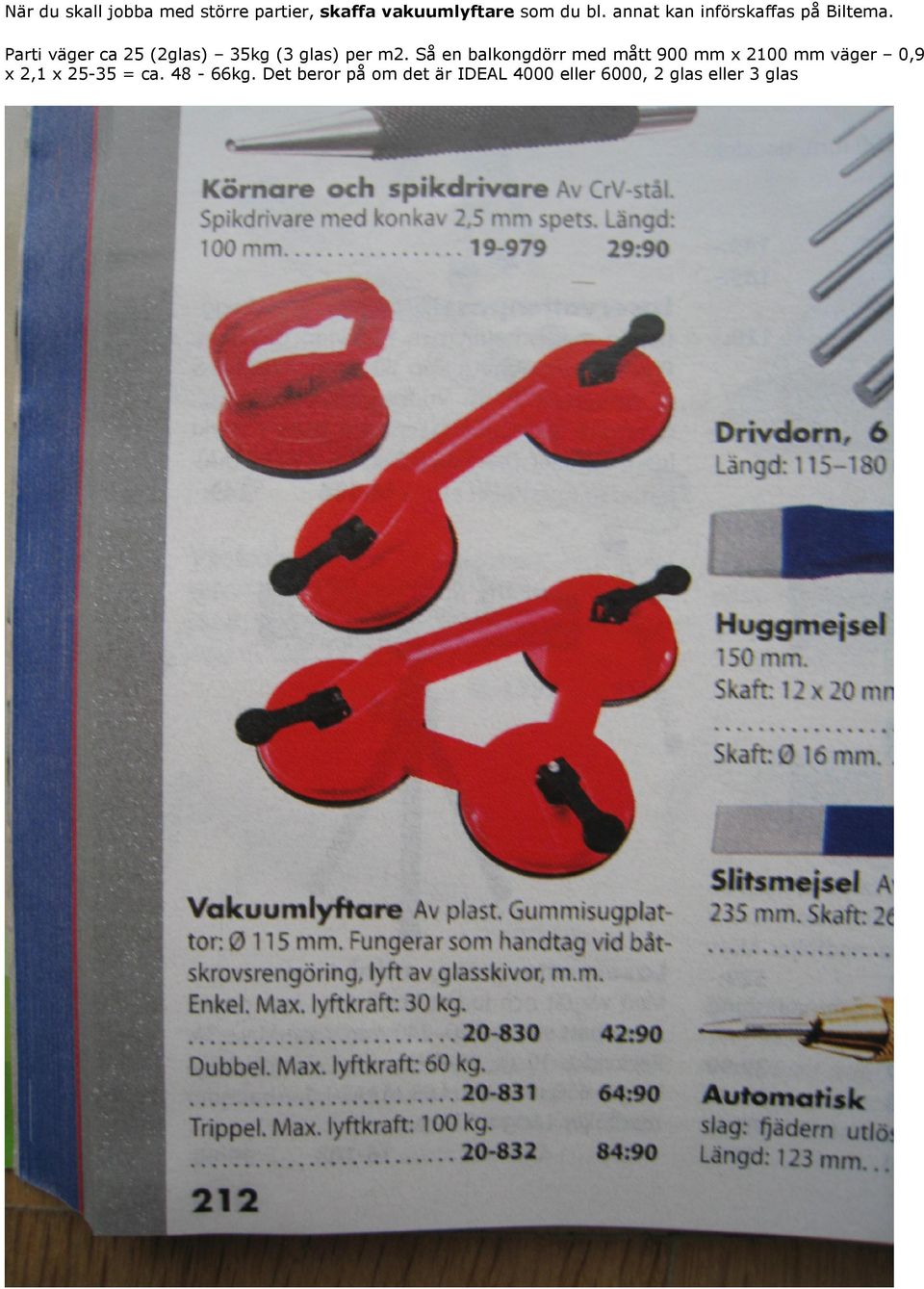

5 När du skall jobba med större partier, skaffa vakuumlyftare som du bl. annat kan införskaffas på Biltema. Parti väger ca 25 (2glas) 35kg (3 glas) per m2. Så en balkongdörr med mått 900 mm x 2100 mm väger 0,9 x 2,1 x = ca kg. Det beror på om det är IDEAL 4000 eller 6000, 2 glas eller 3 glas

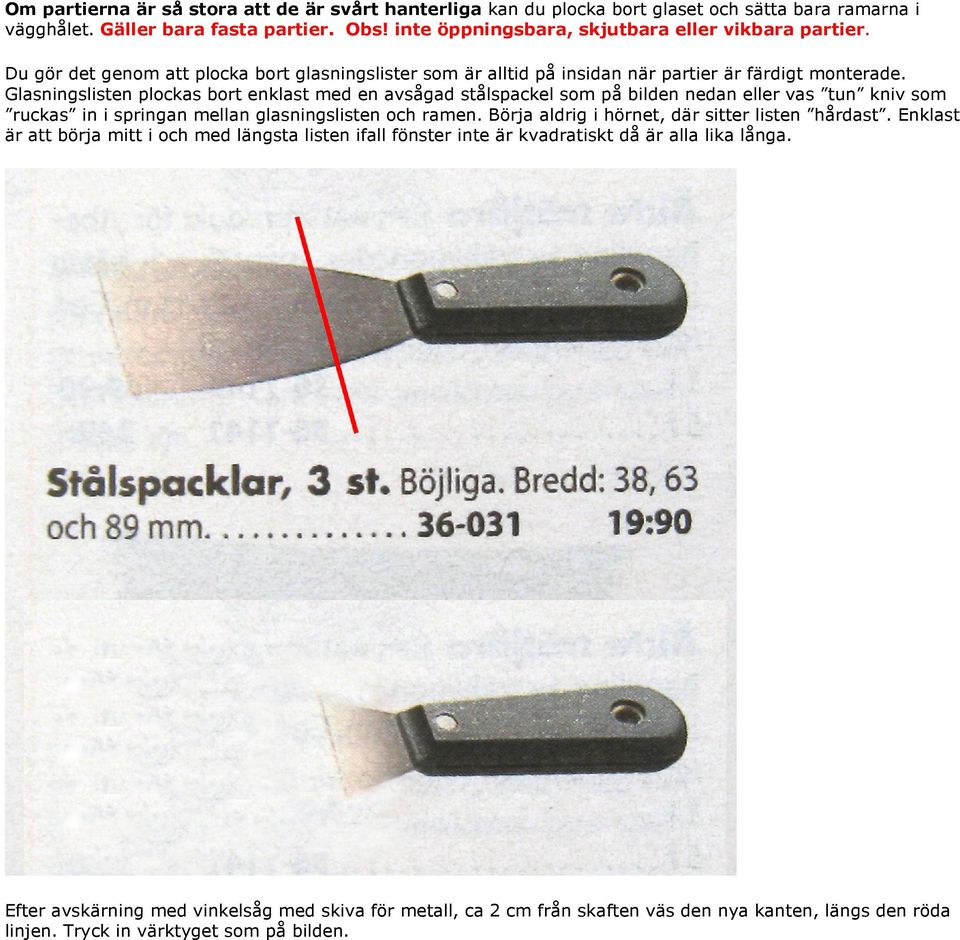

6 Om partierna är så stora att de är svårt hanterliga kan du plocka bort glaset och sätta bara ramarna i vägghålet. Gäller bara fasta partier. Obs! inte öppningsbara, skjutbara eller vikbara partier. Du gör det genom att plocka bort glasningslister som är alltid på insidan när partier är färdigt monterade. Glasningslisten plockas bort enklast med en avsågad stålspackel som på bilden nedan eller vas tun kniv som ruckas in i springan mellan glasningslisten och ramen. Börja aldrig i hörnet, där sitter listen hårdast. Enklast är att börja mitt i och med längsta listen ifall fönster inte är kvadratiskt då är alla lika långa. Efter avskärning med vinkelsåg med skiva för metall, ca 2 cm från skaften väs den nya kanten, längs den röda linjen. Tryck in värktyget som på bilden.

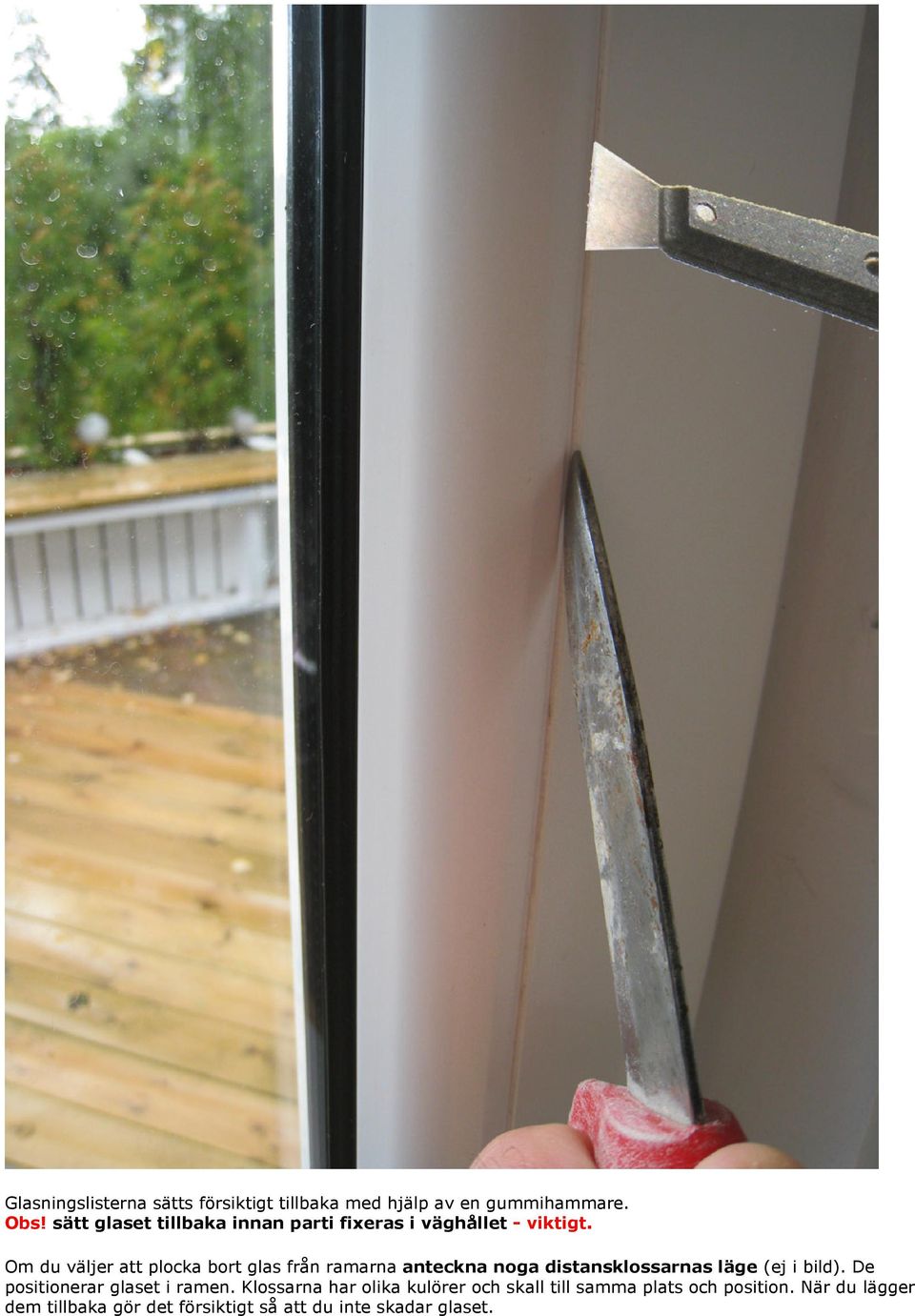

7 Glasningslisterna sätts försiktigt tillbaka med hjälp av en gummihammare. Obs! sätt glaset tillbaka innan parti fixeras i väghållet - viktigt. Om du väljer att plocka bort glas från ramarna anteckna noga distansklossarnas läge (ej i bild). De positionerar glaset i ramen. Klossarna har olika kulörer och skall till samma plats och position. När du lägger dem tillbaka gör det försiktigt så att du inte skadar glaset.

8 Distansklossarna är en garanti att öppningsbara partier skall fungera rätt. De gör att glaset är centrerat på rätt sätt och öppningsmekanismen kommer att fungera rätt i många år. Det är som att justera hjul på en bil. Man sätter en tyngd på rätt ställe och tyngden är av rätt värde så att hjulet snurrar utan att hoppa. Om hjulet hoppar då förstörs däcket, hjulet, kullager och bromsen tar ojämnt. Man får varken plocka bort blad eller glas från rörliga partier för att på det sättet kommer funktionen i dem att rubbas. Öppningsbara, skjutbara eller vikbara parter förlorar sin garanti om kunden förändrar deras balans. Det är bara montörer från vår fabrik som kan göra det sedan de har den rätta utbildningen. Inte ens en fackman som varken har erfarenhet i våra specifika produkter eller utbildning, får göra det. Blir partierna ej monterade av en fackman förlorar de också garanti när det gäller den mekaniska delen. Hela partier med glaset fixeras i väggen med hjälp av kilar eller monteringskuddar. Det är livsviktigt att partierna är fixerade 100% ludret i väggen. Det är garanti att mekanismen kommer att fungera på rätt sätt annars slits det snabbare än beräknad. På varje glas sitter en specifikation. Texten nedan betyder - denna sida ut. Anledningen är den att glas har energi beläggningar och vänder man på glassen som sitter bredvid varandra den ena med lappen inåt och andra utåt kommer man att uppleva olika nyanser av glas kulör. I tre glas modellen spelar det ingen fåll åt vilket håll rutan vändes trots det som står på lappen nedan.

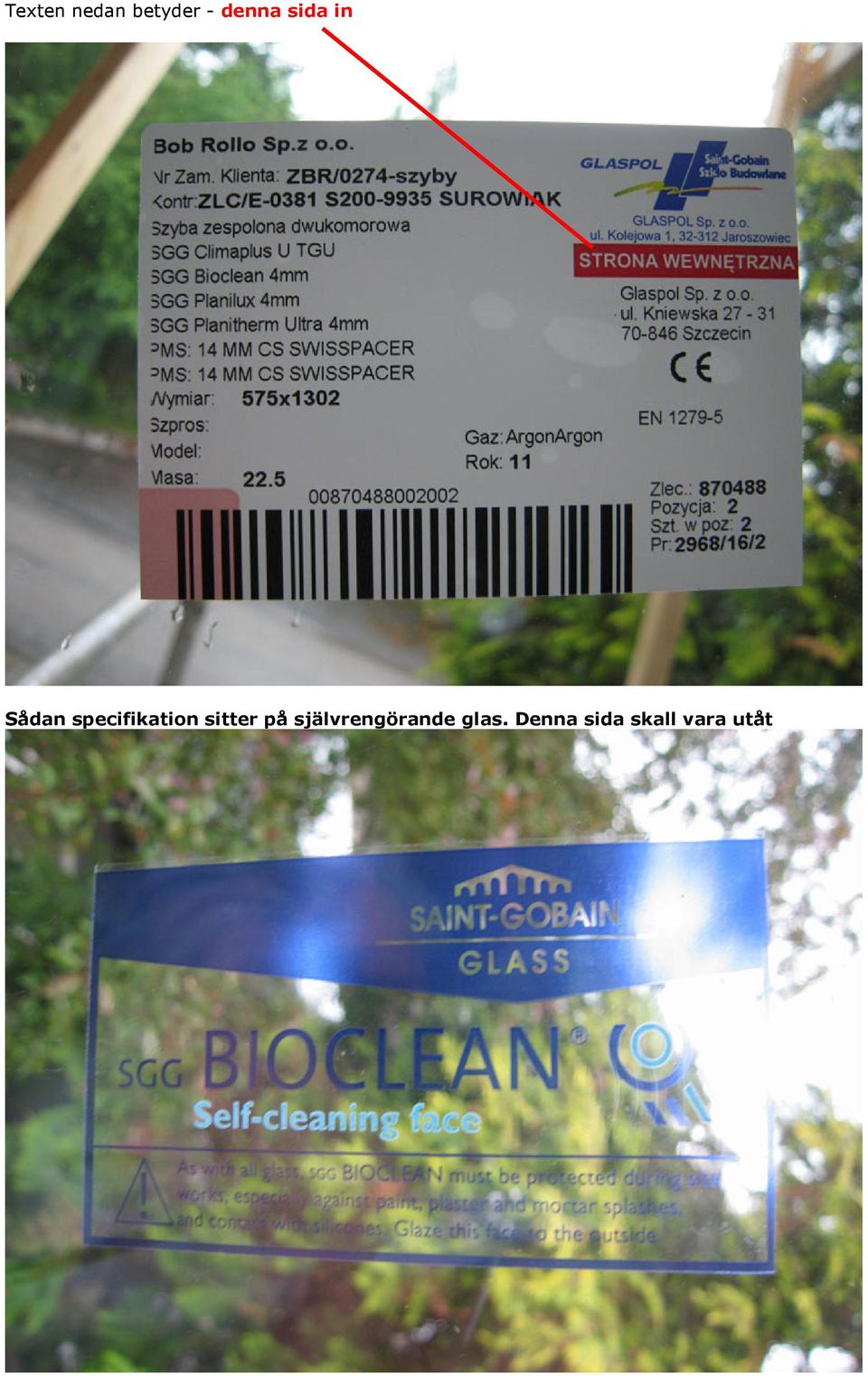

9 Texten nedan betyder - denna sida in Sådan specifikation sitter på självrengörande glas. Denna sida skall vara utåt

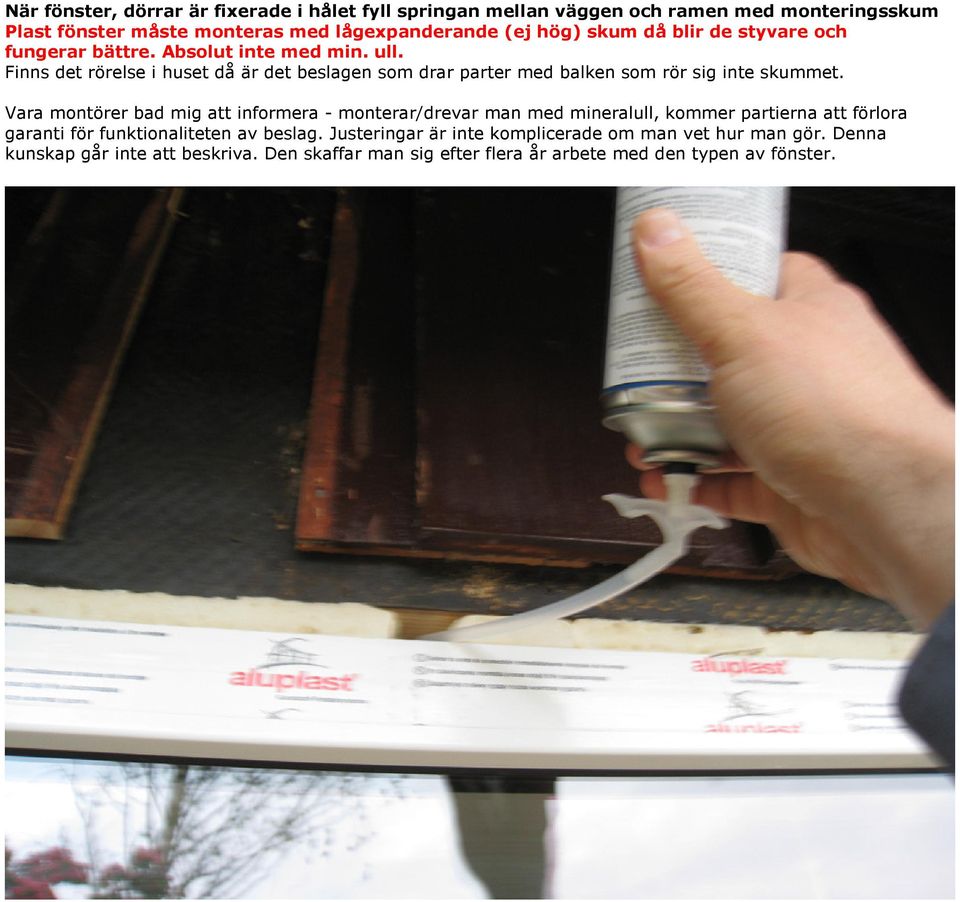

10 När fönster, dörrar är fixerade i hålet fyll springan mellan väggen och ramen med monteringsskum Plast fönster måste monteras med lågexpanderande (ej hög) skum då blir de styvare och fungerar bättre. Absolut inte med min. ull. Finns det rörelse i huset då är det beslagen som drar parter med balken som rör sig inte skummet. Vara montörer bad mig att informera - monterar/drevar man med mineralull, kommer partierna att förlora garanti för funktionaliteten av beslag. Justeringar är inte komplicerade om man vet hur man gör. Denna kunskap går inte att beskriva. Den skaffar man sig efter flera år arbete med den typen av fönster.

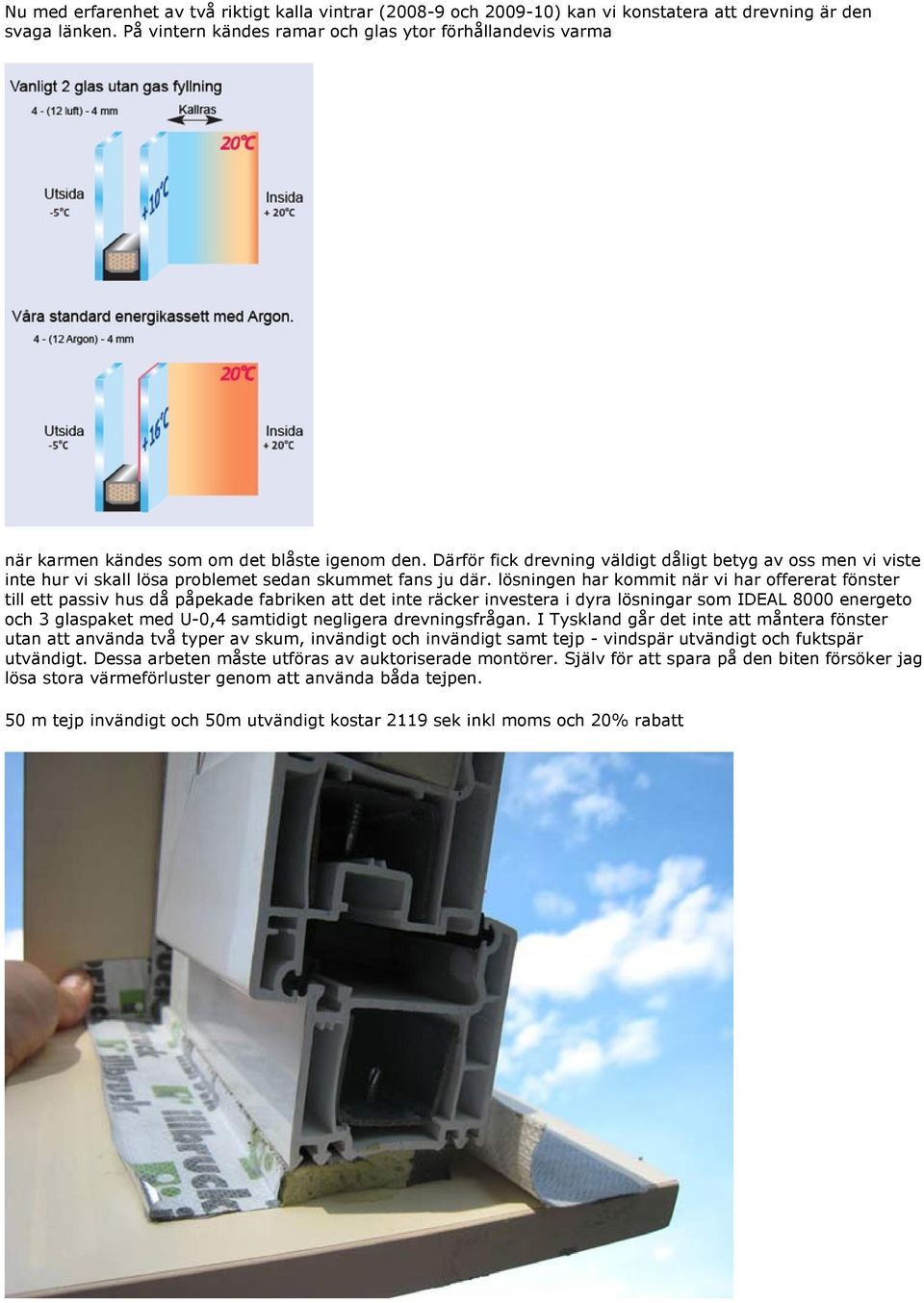

11 Nu med erfarenhet av två riktigt kalla vintrar ( och ) kan vi konstatera att drevning är den svaga länken. På vintern kändes ramar och glas ytor förhållandevis varma när karmen kändes som om det blåste igenom den. Därför fick drevning väldigt dåligt betyg av oss men vi viste inte hur vi skall lösa problemet sedan skummet fans ju där. lösningen har kommit när vi har offererat fönster till ett passiv hus då påpekade fabriken att det inte räcker investera i dyra lösningar som IDEAL 8000 energeto och 3 glaspaket med U-0,4 samtidigt negligera drevningsfrågan. I Tyskland går det inte att måntera fönster utan att använda två typer av skum, invändigt och invändigt samt tejp - vindspär utvändigt och fuktspär utvändigt. Dessa arbeten måste utföras av auktoriserade montörer. Själv för att spara på den biten försöker jag lösa stora värmeförluster genom att använda båda tejpen. 50 m tejp invändigt och 50m utvändigt kostar 2119 sek inkl moms och 20% rabatt

12 På bilden nedan parti på plats. Kilar sitter kvar tills skummet stelnar. Tyvärr har man glömt monterings beslag på utsidan i den nedre delen.

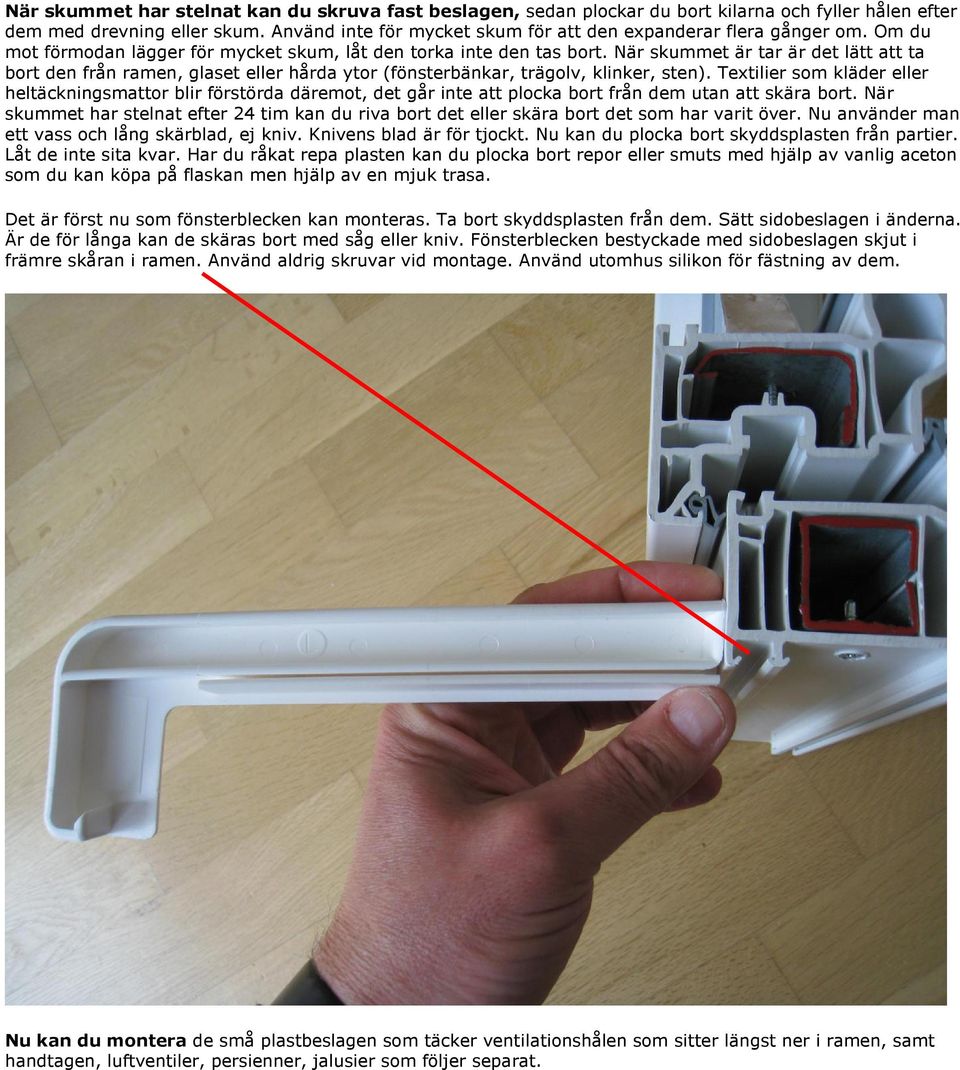

13 När skummet har stelnat kan du skruva fast beslagen, sedan plockar du bort kilarna och fyller hålen efter dem med drevning eller skum. Använd inte för mycket skum för att den expanderar flera gånger om. Om du mot förmodan lägger för mycket skum, låt den torka inte den tas bort. När skummet är tar är det lätt att ta bort den från ramen, glaset eller hårda ytor (fönsterbänkar, trägolv, klinker, sten). Textilier som kläder eller heltäckningsmattor blir förstörda däremot, det går inte att plocka bort från dem utan att skära bort. När skummet har stelnat efter 24 tim kan du riva bort det eller skära bort det som har varit över. Nu använder man ett vass och lång skärblad, ej kniv. Knivens blad är för tjockt. Nu kan du plocka bort skyddsplasten från partier. Låt de inte sita kvar. Har du råkat repa plasten kan du plocka bort repor eller smuts med hjälp av vanlig aceton som du kan köpa på flaskan men hjälp av en mjuk trasa. Det är först nu som fönsterblecken kan monteras. Ta bort skyddsplasten från dem. Sätt sidobeslagen i änderna. Är de för långa kan de skäras bort med såg eller kniv. Fönsterblecken bestyckade med sidobeslagen skjut i främre skåran i ramen. Använd aldrig skruvar vid montage. Använd utomhus silikon för fästning av dem. Nu kan du montera de små plastbeslagen som täcker ventilationshålen som sitter längst ner i ramen, samt handtagen, luftventiler, persienner, jalusier som följer separat.

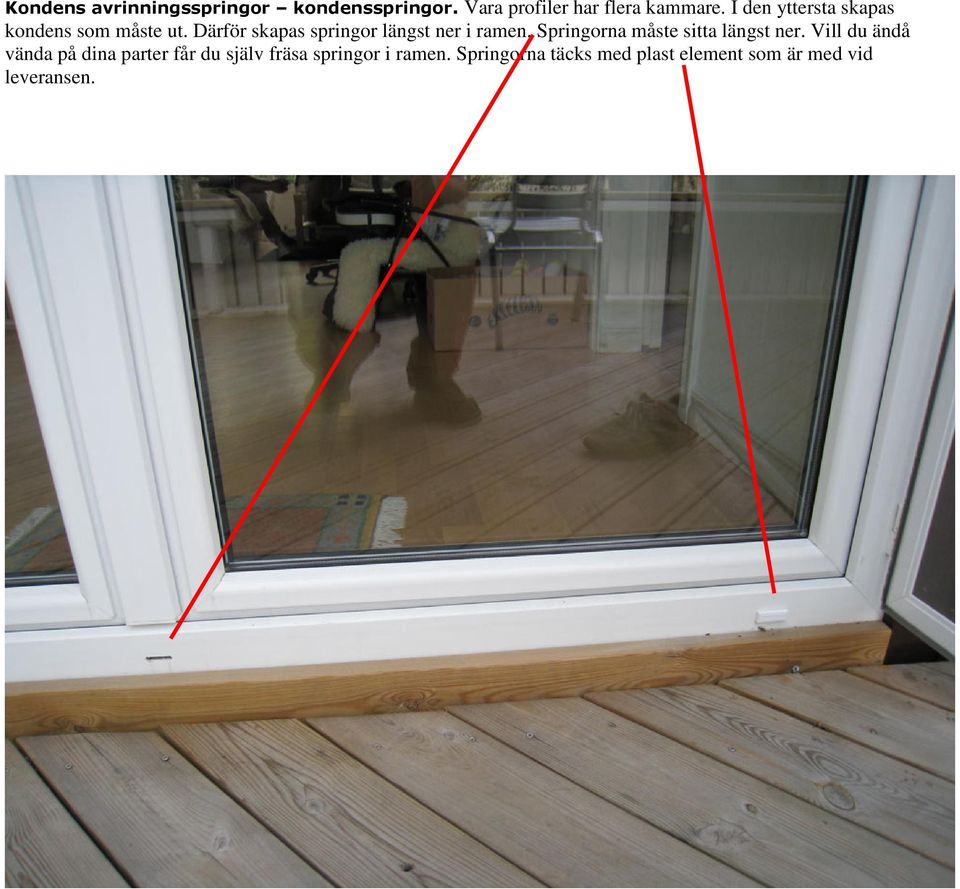

14 Kondens avrinningsspringor kondensspringor. Vara profiler har flera kammare. I den yttersta skapas kondens som måste ut. Därför skapas springor längst ner i ramen. Springorna måste sitta längst ner. Vill du ändå vända på dina parter får du själv fräsa springor i ramen. Springorna täcks med plast element som är med vid leveransen.

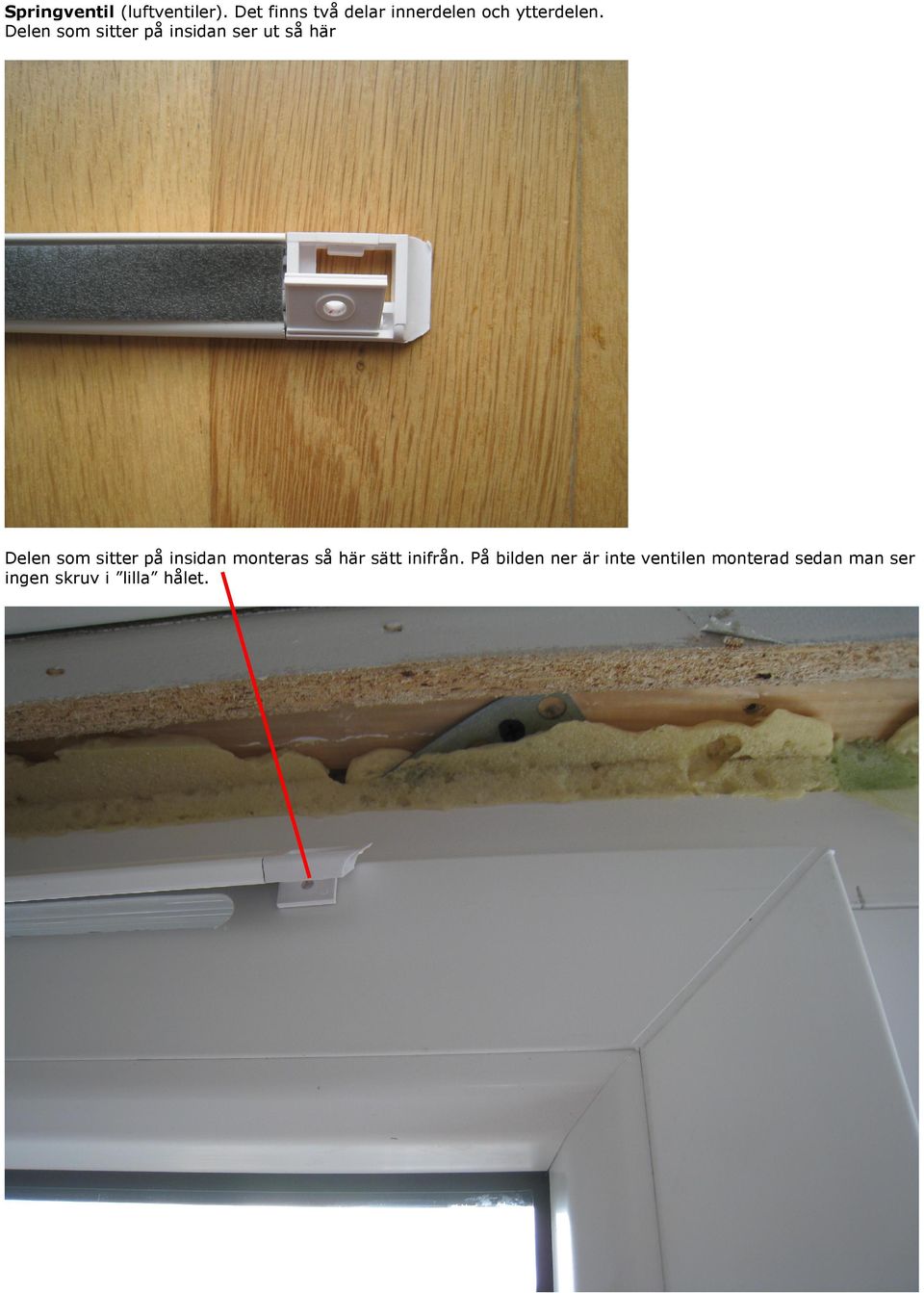

15 Springventil (luftventiler). Det finns två delar innerdelen och ytterdelen. Delen som sitter på insidan ser ut så här Delen som sitter på insidan monteras så här sätt inifrån. På bilden ner är inte ventilen monterad sedan man ser ingen skruv i lilla hålet.

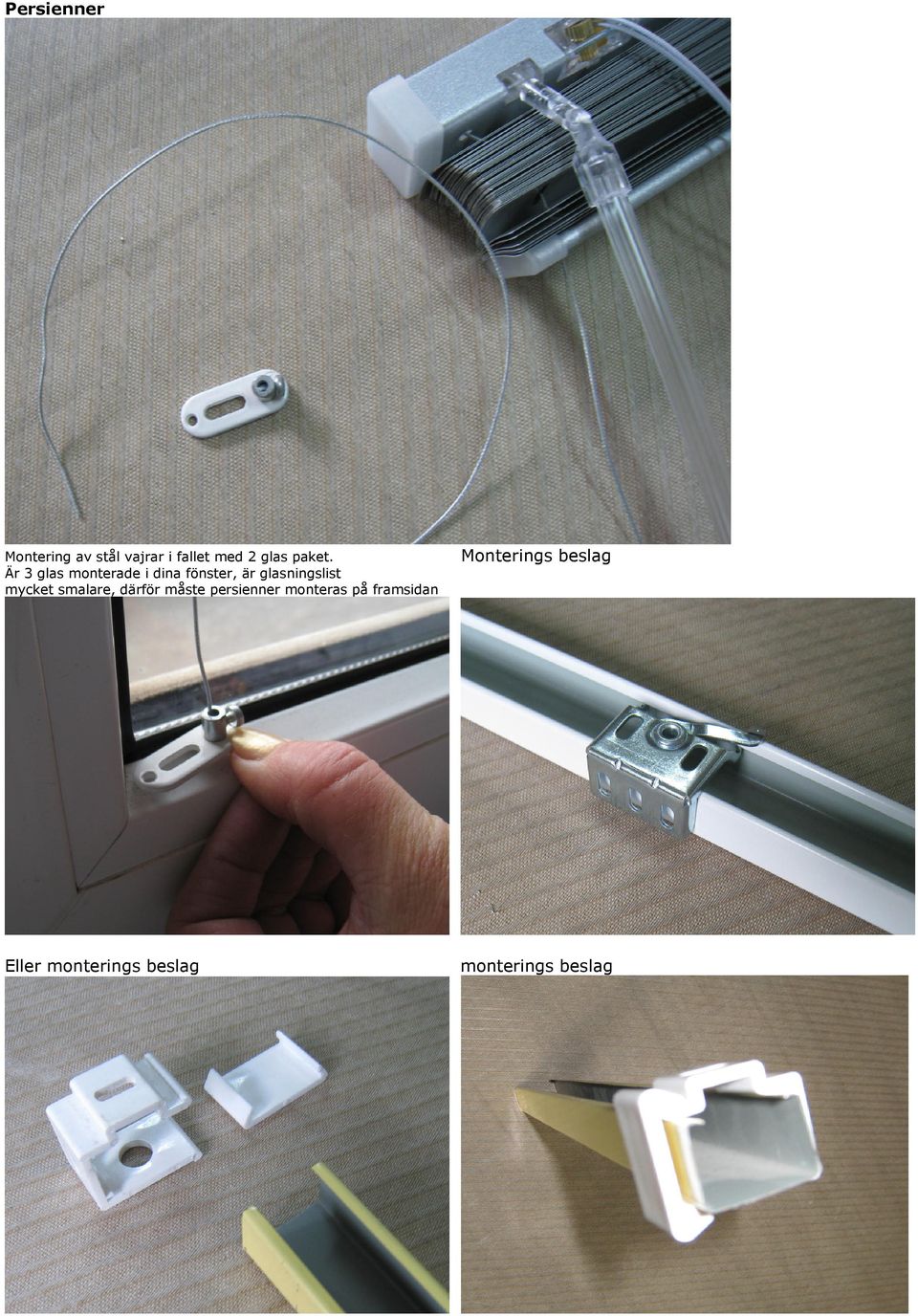

16 Persienner Montering av stål vajrar i fallet med 2 glas paket. Är 3 glas monterade i dina fönster, är glasningslist mycket smalare, därför måste persienner monteras på framsidan Monterings beslag Eller monterings beslag monterings beslag

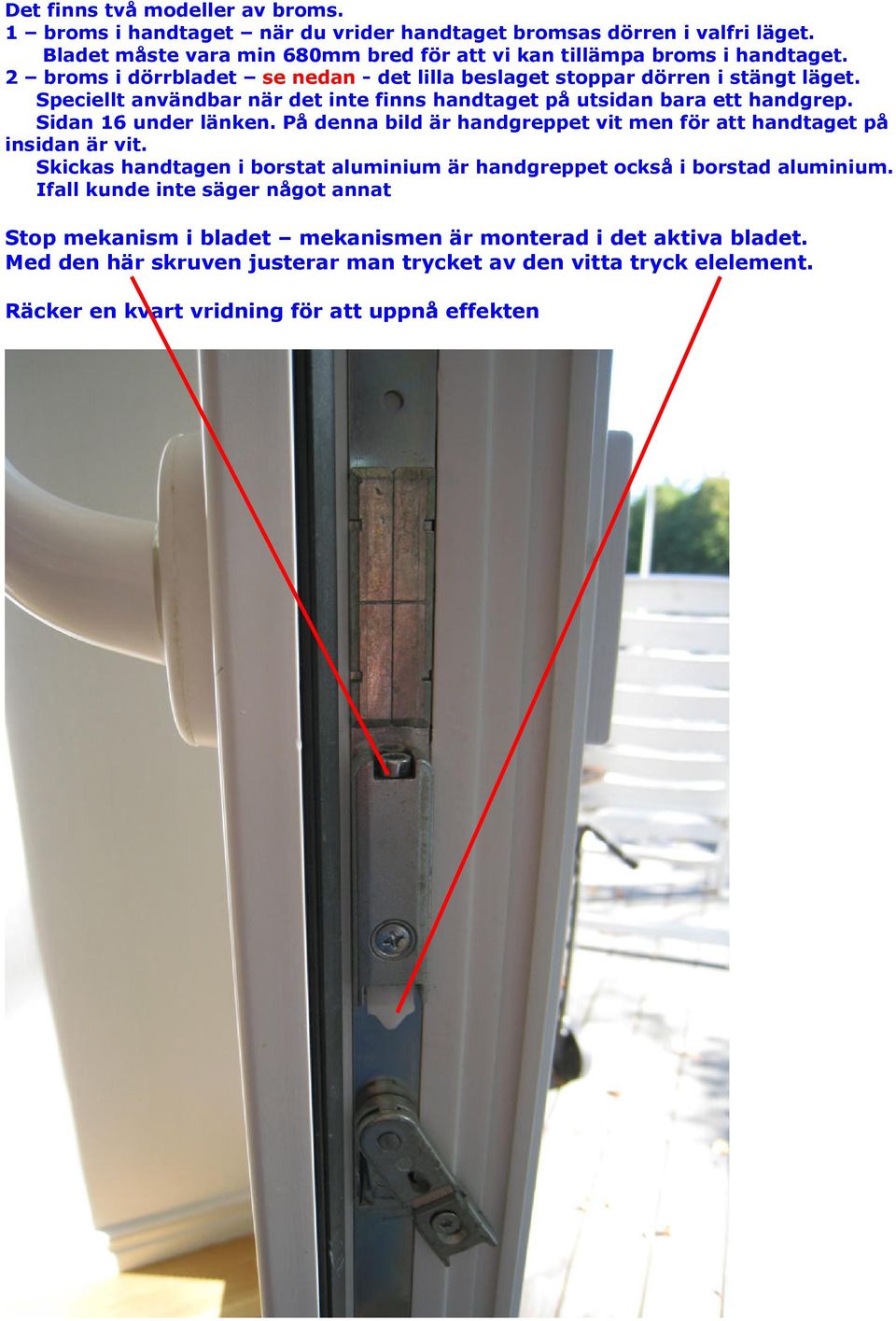

17 Det finns två modeller av broms. 1 broms i handtaget när du vrider handtaget bromsas dörren i valfri läget. Bladet måste vara min 680mm bred för att vi kan tillämpa broms i handtaget. 2 broms i dörrbladet se nedan - det lilla beslaget stoppar dörren i stängt läget. Speciellt användbar när det inte finns handtaget på utsidan bara ett handgrep. Sidan 16 under länken. På denna bild är handgreppet vit men för att handtaget på insidan är vit. Skickas handtagen i borstat aluminium är handgreppet också i borstad aluminium. Ifall kunde inte säger något annat Stop mekanism i bladet mekanismen är monterad i det aktiva bladet. Med den här skruven justerar man trycket av den vitta tryck elelement. Räcker en kvart vridning för att uppnå effekten

18 Handtag bytte Har du ett handtag och vill bytta till en annan? T.ex du har ett vanligt handtag och vill bytta till handtag med lås. För att demontera det befintliga handtaget, får du vrida brickan horisontellt. För att göra det får du dra den försiktigt mot dig och vrida. Det spelar ingen roll åt vilket håll man vrider. Sedan vrider man handtaget så att man kommer åt båda skruvar. När båda skruvarna är åtkomliga kan man skruva av handtaget. På samma sätt fast tvärtom montera det nya handtaget.. Myggnät öppningsbar - montage Myggnätsbladen levereras med gångjärn och övriga beslag. Gångjärn och övriga beslagen ligger separat i en liten plastpåse fasttejpad till bladet. De är så fasttejpade att det finns inte chans att de inte följer med. När du packar ur ta inte bort påsen från myggnätsbladet för att den lilla påsen försvinner lät. Vid några tillfällen besökte jag kunder som reklamerade att beslagen var inte med och jag hittade de liggande i en skräphögen. Om påsen med beslagen saknas ändå får du reklamera inom en vecka enligt villkoren i offerten. Montage Passa bladet med borste mot fönsterkarmen så att bladet täcker jämnt och fint dörr/fönster hålet. Finns inte tillgång till dörr/fönster utifrån för att de skall monteras högt upp på en högre våning, måste detta göras innan parti monteras i vägghållet. Skruva fast gångjärn i bladet i förbårade hålen. Skär små tejpbitar och tejpa fast gångjärnets andra del i den i skruvade första delen sedan gångjärn består av två element. Placera myggnätsbladet över karmen igen, markera med t.ex. en blyertspenna punkter där gångjärns andra del skall skruvas in. På bilden nedan, gångjärn båda delar redan fastskruvade i karmen. På bilden nedan, tätningsborste

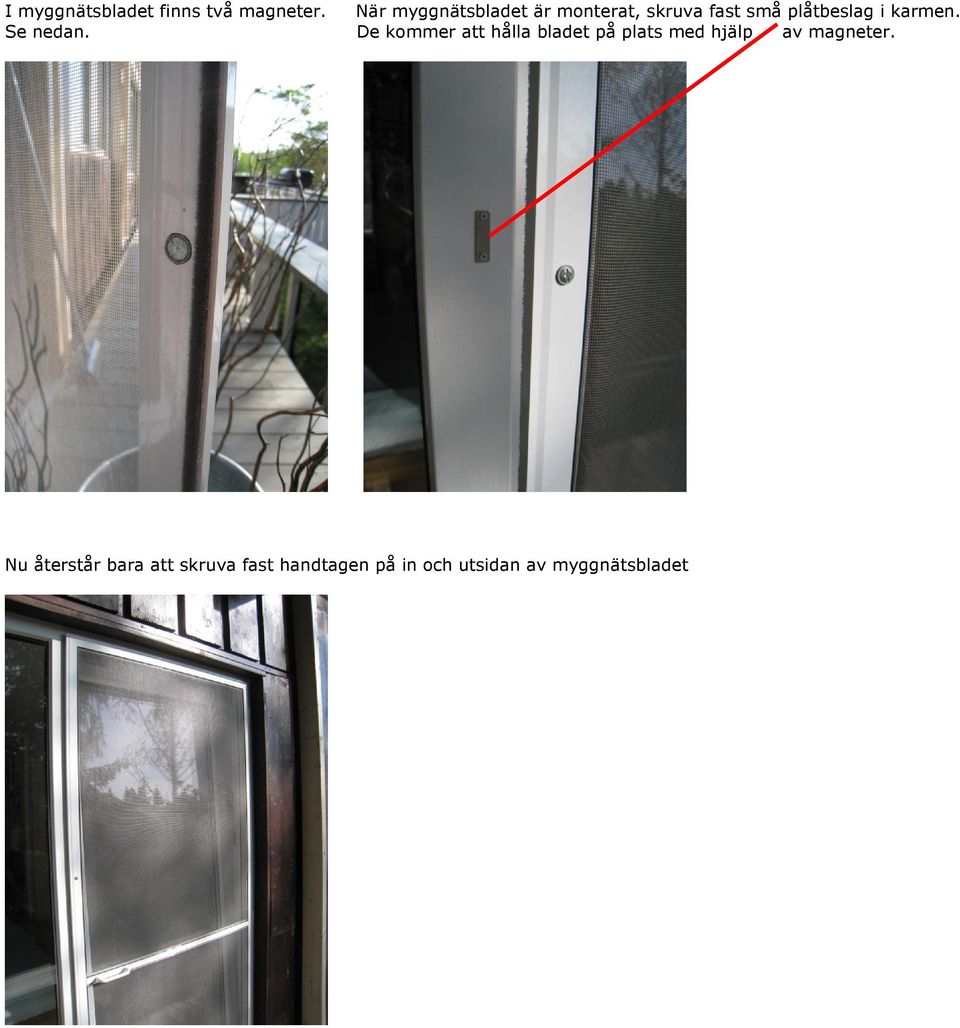

19 I myggnätsbladet finns två magneter. När myggnätsbladet är monterat, skruva fast små plåtbeslag i karmen. Se nedan. De kommer att hålla bladet på plats med hjälp av magneter. Nu återstår bara att skruva fast handtagen på in och utsidan av myggnätsbladet

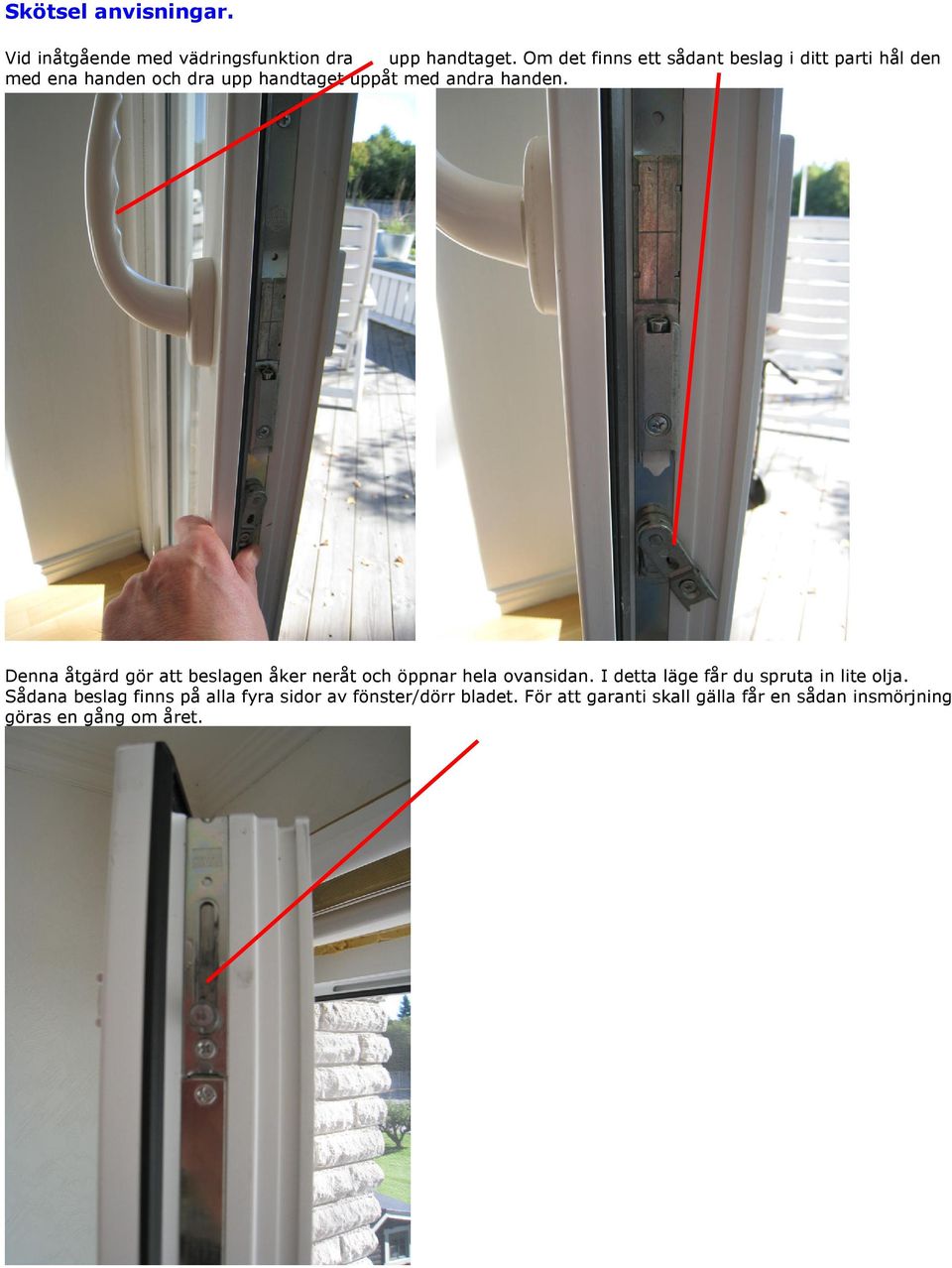

20 Skötsel anvisningar. Vid inåtgående med vädringsfunktion dra upp handtaget. Om det finns ett sådant beslag i ditt parti hål den med ena handen och dra upp handtaget uppåt med andra handen. Denna åtgärd gör att beslagen åker neråt och öppnar hela ovansidan. I detta läge får du spruta in lite olja. Sådana beslag finns på alla fyra sidor av fönster/dörr bladet. För att garanti skall gälla får en sådan insmörjning göras en gång om året.
