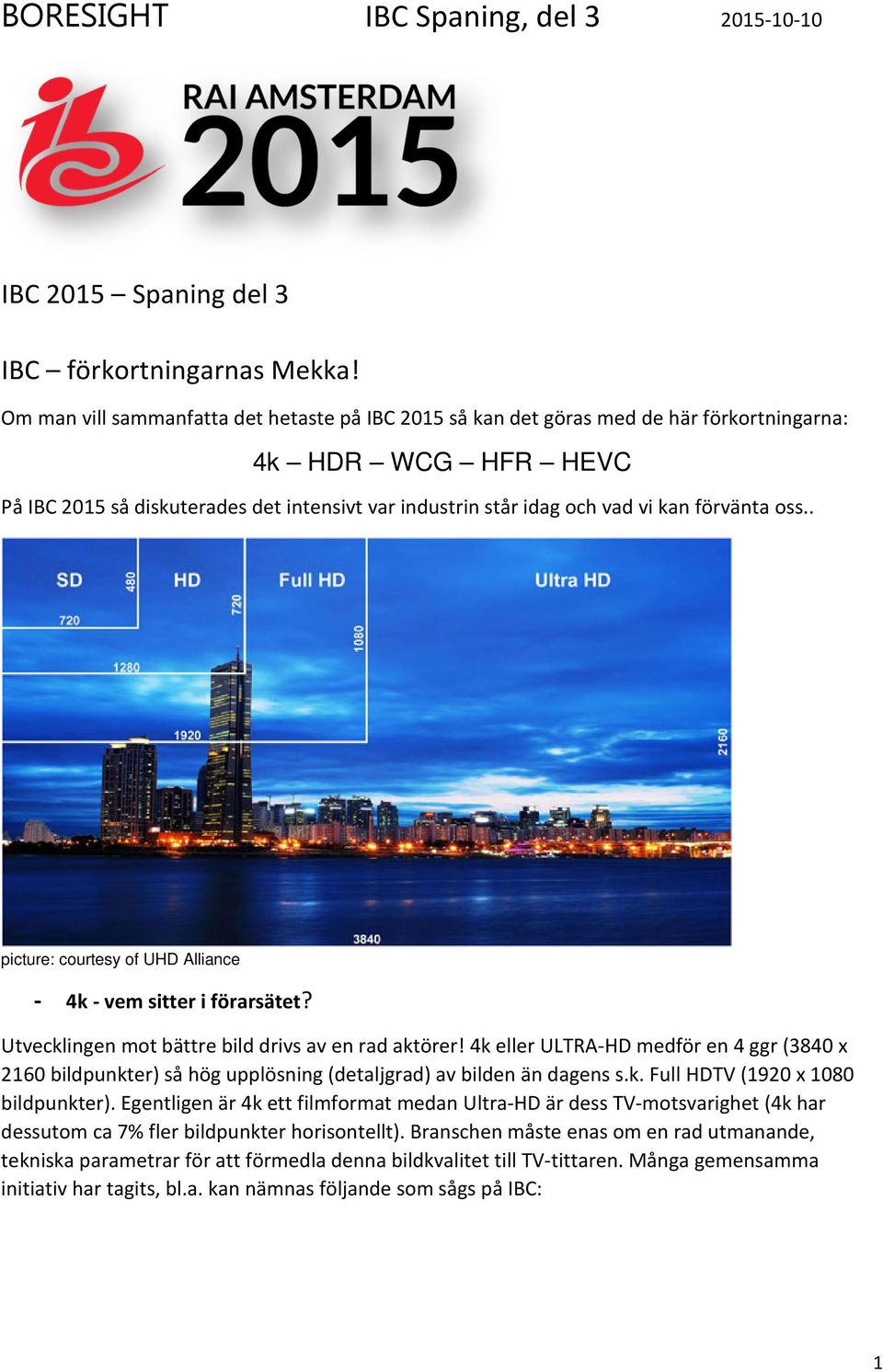

1 IBC 2015 Spaning del 3 IBC förkortningarnas Mekka! Om man vill sammanfatta det hetaste på IBC 2015 så kan det göras med de här förkortningarna: 4k HDR WCG HFR HEVC På IBC 2015 så diskuterades det intensivt var industrin står idag och vad vi kan förvänta oss.. picture: courtesy of UHD Alliance - 4k - vem sitter i förarsätet? Utvecklingen mot bättre bild drivs av en rad aktörer! 4k eller ULTRA-HD medför en 4 ggr (3840 x 2160 bildpunkter) så hög upplösning (detaljgrad) av bilden än dagens s.k. Full HDTV (1920 x 1080 bildpunkter). Egentligen är 4k ett filmformat medan Ultra-HD är dess TV-motsvarighet (4k har dessutom ca 7% fler bildpunkter horisontellt). Branschen måste enas om en rad utmanande, tekniska parametrar för att förmedla denna bildkvalitet till TV-tittaren. Många gemensamma initiativ har tagits, bl.a. kan nämnas följande som sågs på IBC: 1

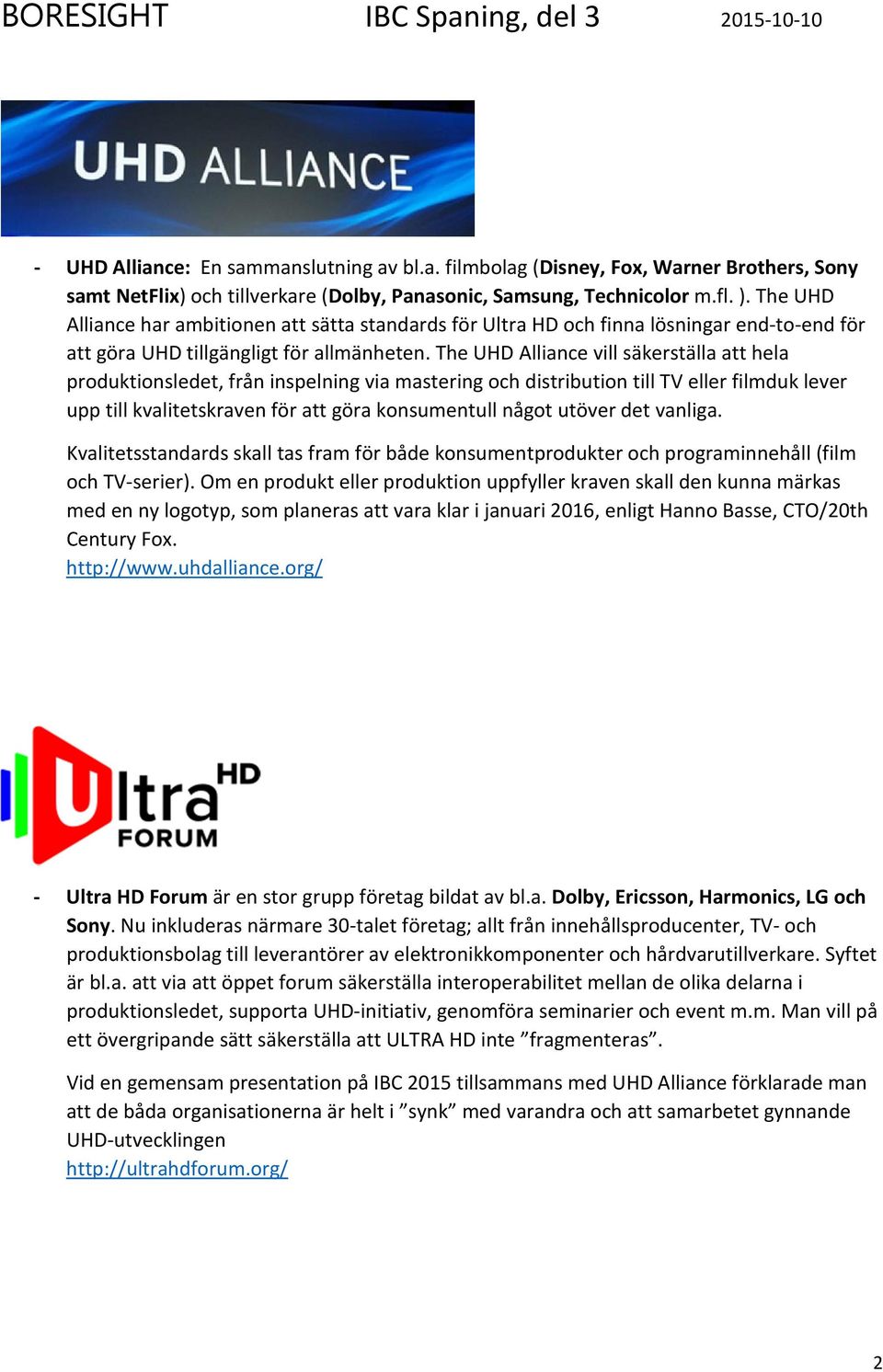

2 - UHD Alliance: En sammanslutning av bl.a. filmbolag (Disney, Fox, Warner Brothers, Sony samt NetFlix) och tillverkare (Dolby, Panasonic, Samsung, Technicolor m.fl. ). The UHD Alliance har ambitionen att sätta standards för Ultra HD och finna lösningar end-to-end för att göra UHD tillgängligt för allmänheten. The UHD Alliance vill säkerställa att hela produktionsledet, från inspelning via mastering och distribution till TV eller filmduk lever upp till kvalitetskraven för att göra konsumentull något utöver det vanliga. Kvalitetsstandards skall tas fram för både konsumentprodukter och programinnehåll (film och TV-serier). Om en produkt eller produktion uppfyller kraven skall den kunna märkas med en ny logotyp, som planeras att vara klar i januari 2016, enligt Hanno Basse, CTO/20th Century Fox. - Ultra HD Forum är en stor grupp företag bildat av bl.a. Dolby, Ericsson, Harmonics, LG och Sony. Nu inkluderas närmare 30-talet företag; allt från innehållsproducenter, TV- och produktionsbolag till leverantörer av elektronikkomponenter och hårdvarutillverkare. Syftet är bl.a. att via att öppet forum säkerställa interoperabilitet mellan de olika delarna i produktionsledet, supporta UHD-initiativ, genomföra seminarier och event m.m. Man vill på ett övergripande sätt säkerställa att ULTRA HD inte fragmenteras. Vid en gemensam presentation på IBC 2015 tillsammans med UHD Alliance förklarade man att de båda organisationerna är helt i synk med varandra och att samarbetet gynnande UHD-utvecklingen 2

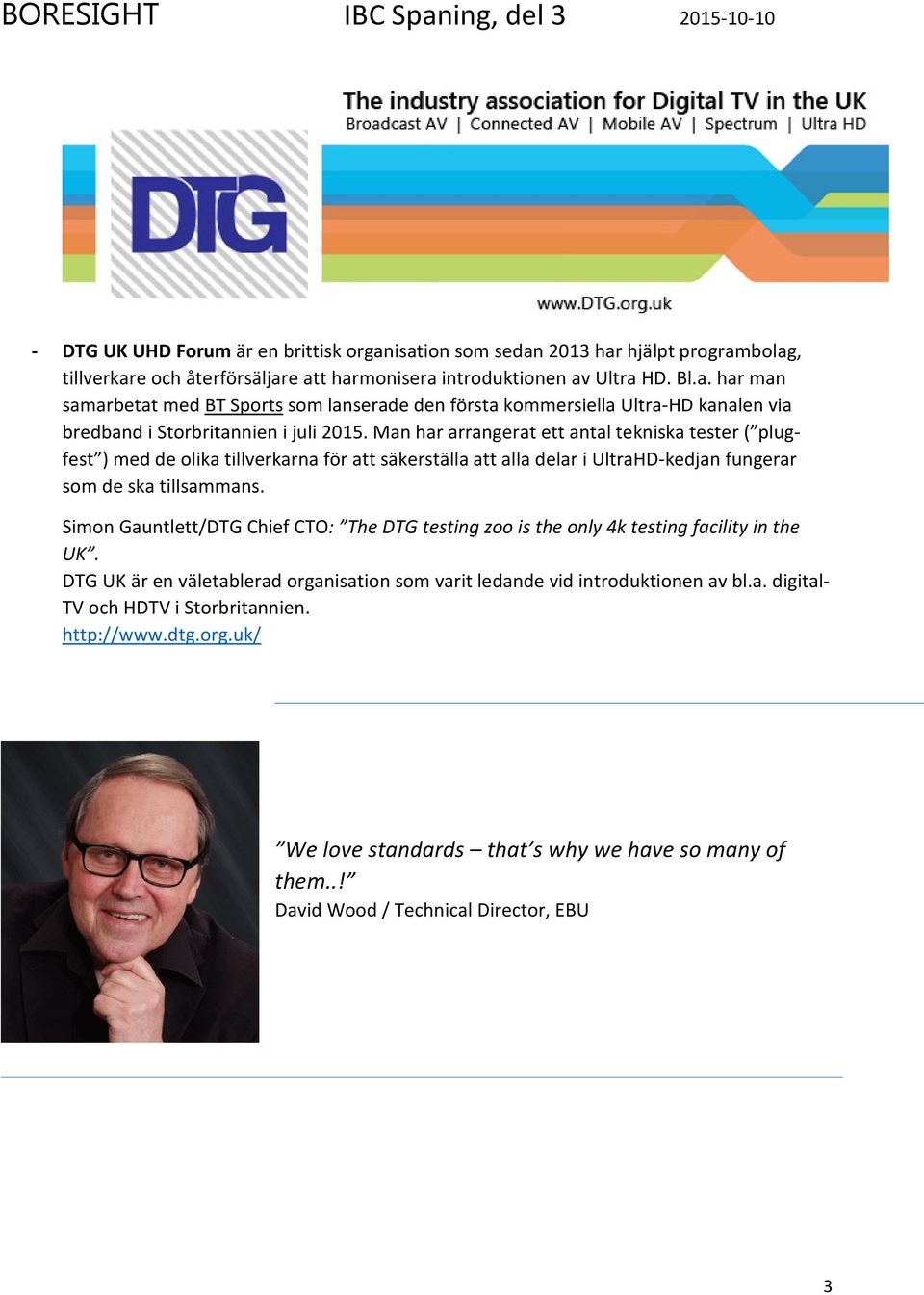

3 - DTG UK UHD Forum är en brittisk organisation som sedan 2013 har hjälpt programbolag, tillverkare och återförsäljare att harmonisera introduktionen av Ultra HD. Bl.a. har man samarbetat med BT Sports som lanserade den första kommersiella Ultra-HD kanalen via bredband i Storbritannien i juli Man har arrangerat ett antal tekniska tester ( plugfest ) med de olika tillverkarna för att säkerställa att alla delar i UltraHD-kedjan fungerar som de ska tillsammans. Simon Gauntlett/DTG Chief CTO: The DTG testing zoo is the only 4k testing facility in the UK. DTG UK är en väletablerad organisation som varit ledande vid introduktionen av bl.a. digital- TV och HDTV i Storbritannien. We love standards that s why we have so many of them..! David Wood / Technical Director, EBU 3

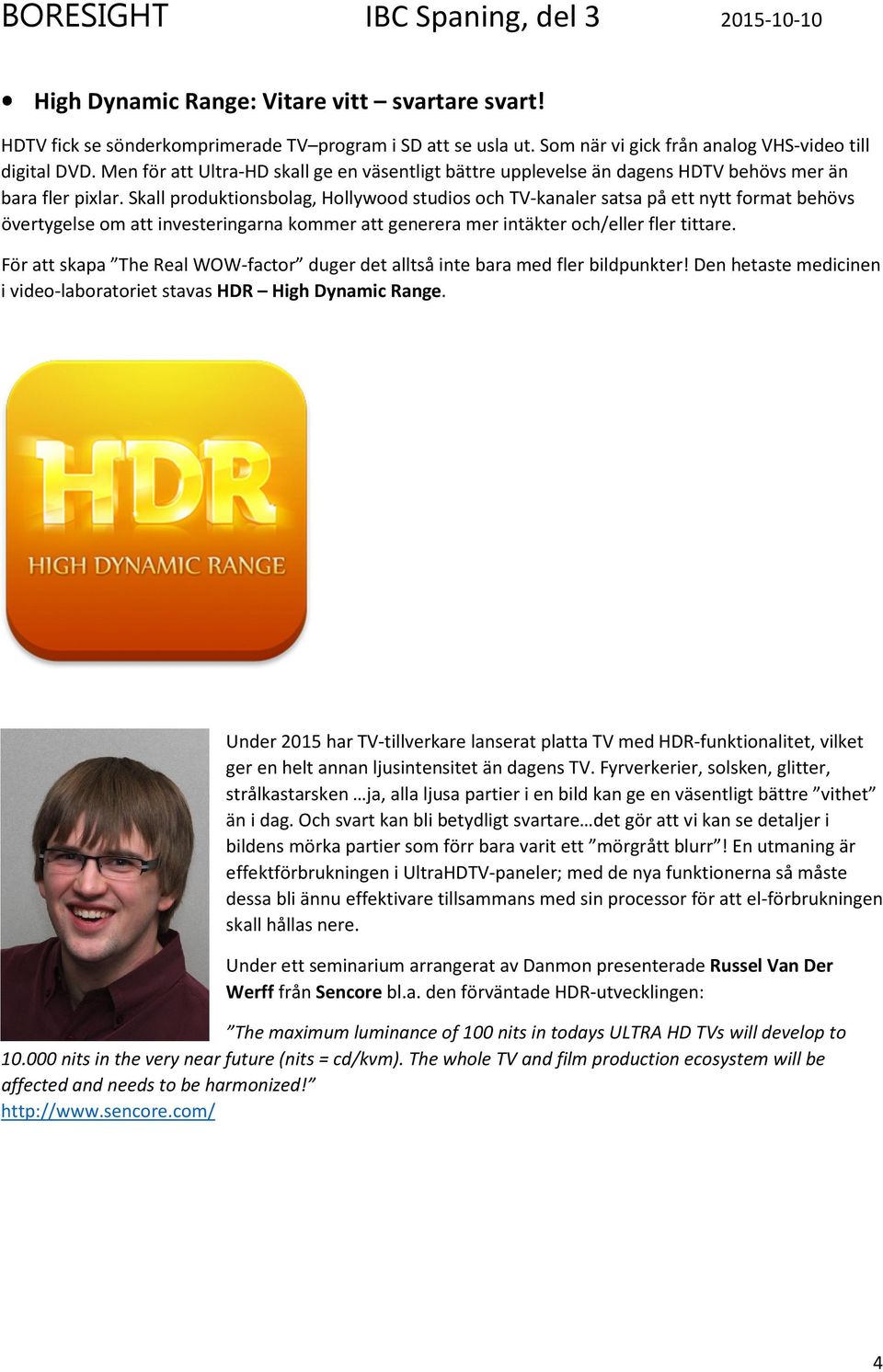

4 High Dynamic Range: Vitare vitt svartare svart! HDTV fick se sönderkomprimerade TV program i SD att se usla ut. Som när vi gick från analog VHS-video till digital DVD. Men för att Ultra-HD skall ge en väsentligt bättre upplevelse än dagens HDTV behövs mer än bara fler pixlar. Skall produktionsbolag, Hollywood studios och TV-kanaler satsa på ett nytt format behövs övertygelse om att investeringarna kommer att generera mer intäkter och/eller fler tittare. För att skapa The Real WOW-factor duger det alltså inte bara med fler bildpunkter! Den hetaste medicinen i video-laboratoriet stavas HDR High Dynamic Range. Under 2015 har TV-tillverkare lanserat platta TV med HDR-funktionalitet, vilket ger en helt annan ljusintensitet än dagens TV. Fyrverkerier, solsken, glitter, strålkastarsken ja, alla ljusa partier i en bild kan ge en väsentligt bättre vithet än i dag. Och svart kan bli betydligt svartare det gör att vi kan se detaljer i bildens mörka partier som förr bara varit ett mörgrått blurr! En utmaning är effektförbrukningen i UltraHDTV-paneler; med de nya funktionerna så måste dessa bli ännu effektivare tillsammans med sin processor för att el-förbrukningen skall hållas nere. Under ett seminarium arrangerat av Danmon presenterade Russel Van Der Werff från Sencore bl.a. den förväntade HDR-utvecklingen: The maximum luminance of 100 nits in todays ULTRA HD TVs will develop to nits in the very near future (nits = cd/kvm). The whole TV and film production ecosystem will be affected and needs to be harmonized! 4

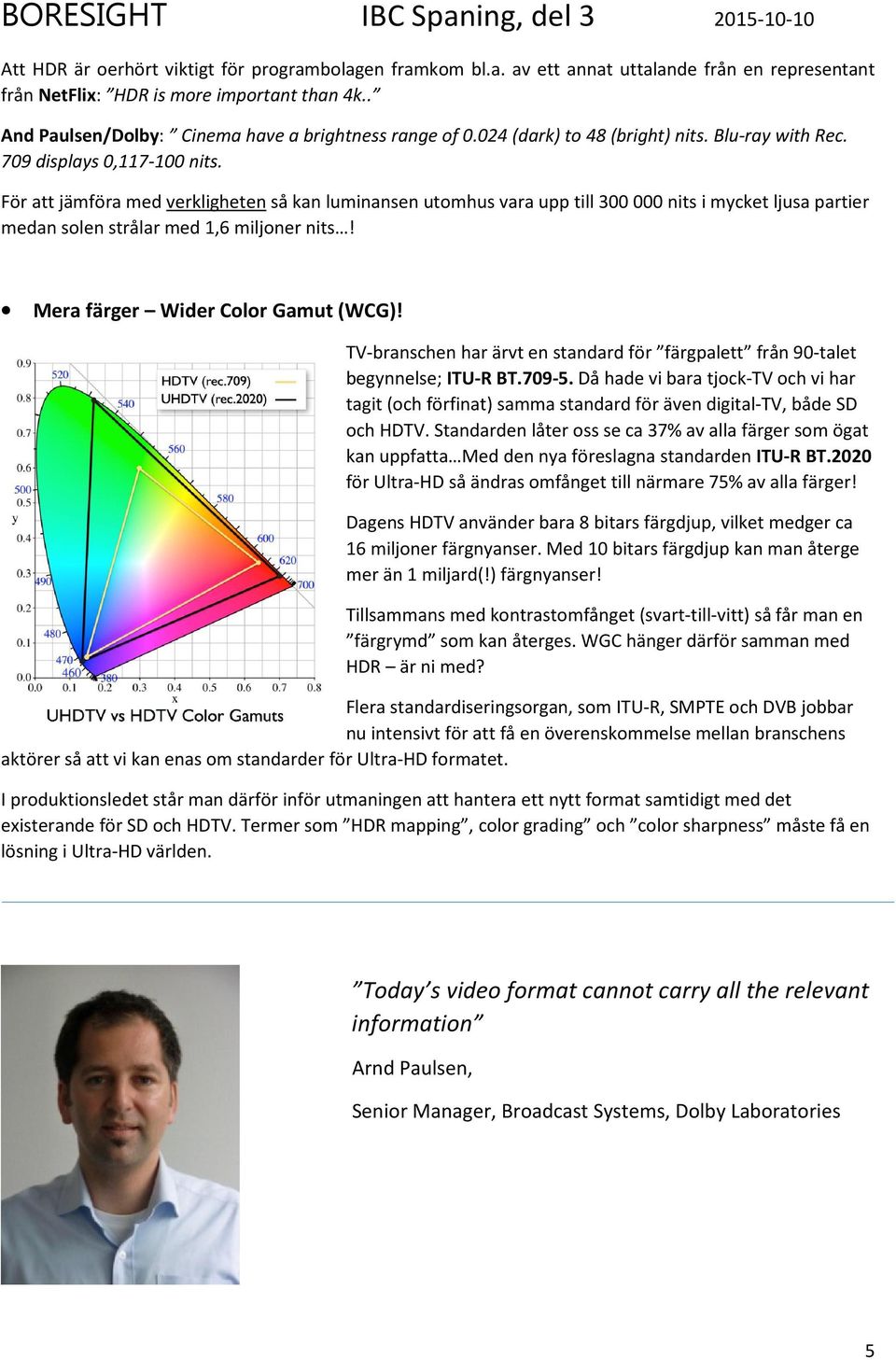

5 Att HDR är oerhört viktigt för programbolagen framkom bl.a. av ett annat uttalande från en representant från NetFlix: HDR is more important than 4k.. And Paulsen/Dolby: Cinema have a brightness range of (dark) to 48 (bright) nits. Blu-ray with Rec. 709 displays 0, nits. För att jämföra med verkligheten så kan luminansen utomhus vara upp till nits i mycket ljusa partier medan solen strålar med 1,6 miljoner nits! Mera färger Wider Color Gamut (WCG)! TV-branschen har ärvt en standard för färgpalett från 90-talet begynnelse; ITU-R BT Då hade vi bara tjock-tv och vi har tagit (och förfinat) samma standard för även digital-tv, både SD och HDTV. Standarden låter oss se ca 37% av alla färger som ögat kan uppfatta Med den nya föreslagna standarden ITU-R BT.2020 för Ultra-HD så ändras omfånget till närmare 75% av alla färger! Dagens HDTV använder bara 8 bitars färgdjup, vilket medger ca 16 miljoner färgnyanser. Med 10 bitars färgdjup kan man återge mer än 1 miljard(!) färgnyanser! Tillsammans med kontrastomfånget (svart-till-vitt) så får man en färgrymd som kan återges. WGC hänger därför samman med HDR är ni med? Flera standardiseringsorgan, som ITU-R, SMPTE och DVB jobbar nu intensivt för att få en överenskommelse mellan branschens aktörer så att vi kan enas om standarder för Ultra-HD formatet. I produktionsledet står man därför inför utmaningen att hantera ett nytt format samtidigt med det existerande för SD och HDTV. Termer som HDR mapping, color grading och color sharpness måste få en lösning i Ultra-HD världen. Today s video format cannot carry all the relevant information Arnd Paulsen, Senior Manager, Broadcast Systems, Dolby Laboratories 5

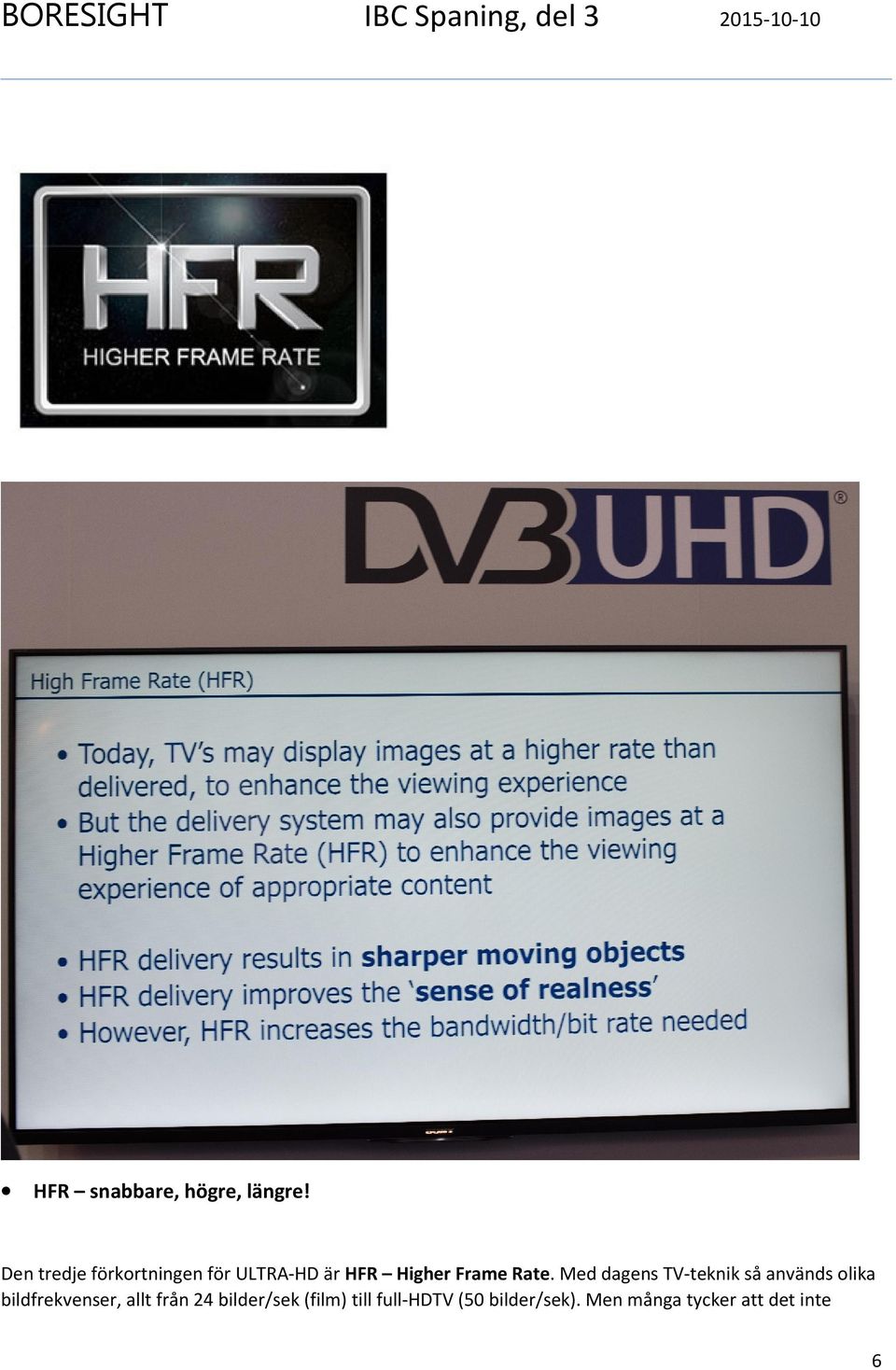

6 HFR snabbare, högre, längre! Den tredje förkortningen för ULTRA-HD är HFR Higher Frame Rate. Med dagens TV-teknik så används olika bildfrekvenser, allt från 24 bilder/sek (film) till full-hdtv (50 bilder/sek). Men många tycker att det inte 6

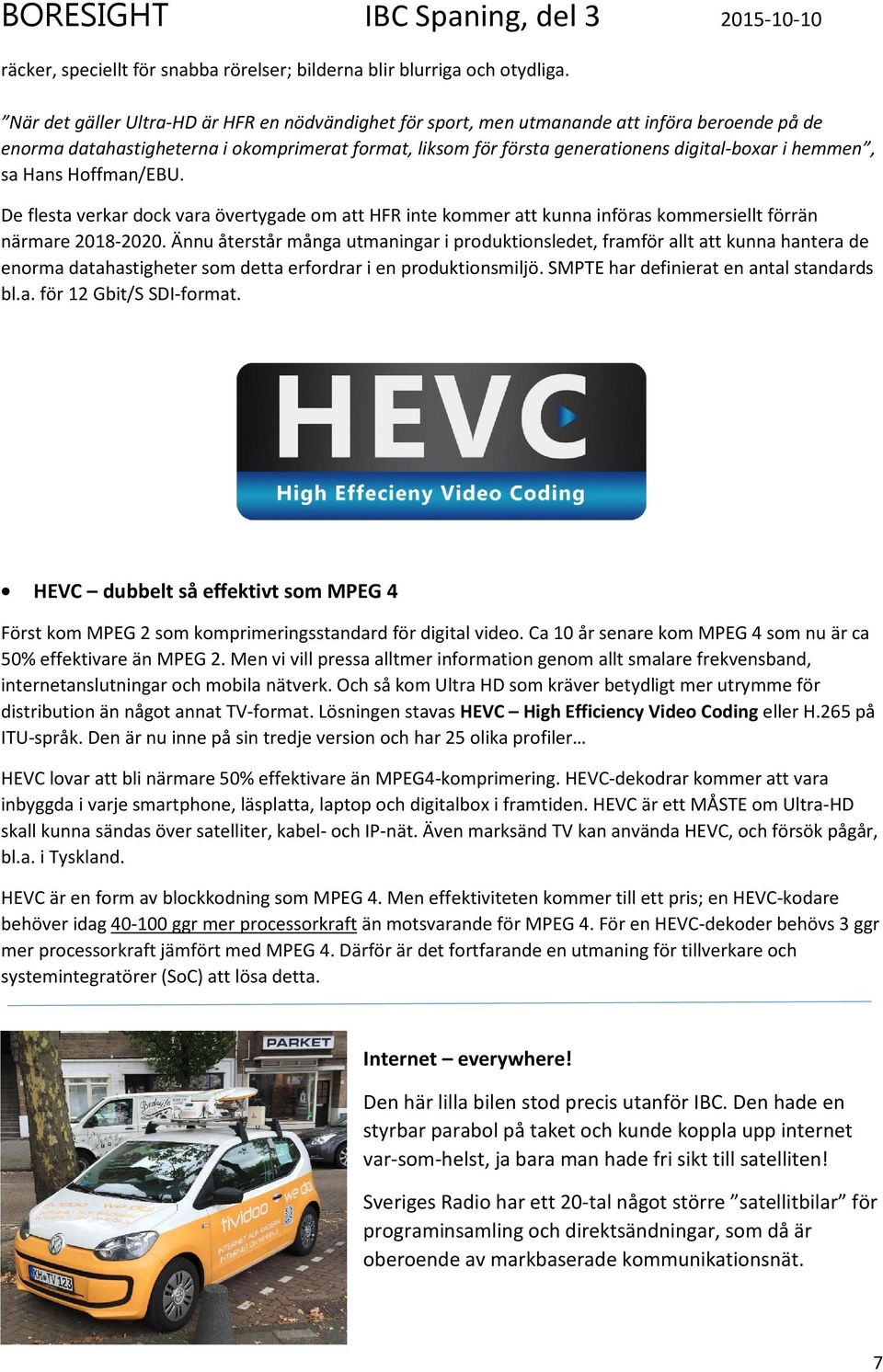

7 räcker, speciellt för snabba rörelser; bilderna blir blurriga och otydliga. När det gäller Ultra-HD är HFR en nödvändighet för sport, men utmanande att införa beroende på de enorma datahastigheterna i okomprimerat format, liksom för första generationens digital-boxar i hemmen, sa Hans Hoffman/EBU. De flesta verkar dock vara övertygade om att HFR inte kommer att kunna införas kommersiellt förrän närmare Ännu återstår många utmaningar i produktionsledet, framför allt att kunna hantera de enorma datahastigheter som detta erfordrar i en produktionsmiljö. SMPTE har definierat en antal standards bl.a. för 12 Gbit/S SDI-format. HEVC dubbelt så effektivt som MPEG 4 Först kom MPEG 2 som komprimeringsstandard för digital video. Ca 10 år senare kom MPEG 4 som nu är ca 50% effektivare än MPEG 2. Men vi vill pressa alltmer information genom allt smalare frekvensband, internetanslutningar och mobila nätverk. Och så kom Ultra HD som kräver betydligt mer utrymme för distribution än något annat TV-format. Lösningen stavas HEVC High Efficiency Video Coding eller H.265 på ITU-språk. Den är nu inne på sin tredje version och har 25 olika profiler HEVC lovar att bli närmare 50% effektivare än MPEG4-komprimering. HEVC-dekodrar kommer att vara inbyggda i varje smartphone, läsplatta, laptop och digitalbox i framtiden. HEVC är ett MÅSTE om Ultra-HD skall kunna sändas över satelliter, kabel- och IP-nät. Även marksänd TV kan använda HEVC, och försök pågår, bl.a. i Tyskland. HEVC är en form av blockkodning som MPEG 4. Men effektiviteten kommer till ett pris; en HEVC-kodare behöver idag ggr mer processorkraft än motsvarande för MPEG 4. För en HEVC-dekoder behövs 3 ggr mer processorkraft jämfört med MPEG 4. Därför är det fortfarande en utmaning för tillverkare och systemintegratörer (SoC) att lösa detta. Internet everywhere! Den här lilla bilen stod precis utanför IBC. Den hade en styrbar parabol på taket och kunde koppla upp internet var-som-helst, ja bara man hade fri sikt till satelliten! Sveriges Radio har ett 20-tal något större satellitbilar för programinsamling och direktsändningar, som då är oberoende av markbaserade kommunikationsnät. 7

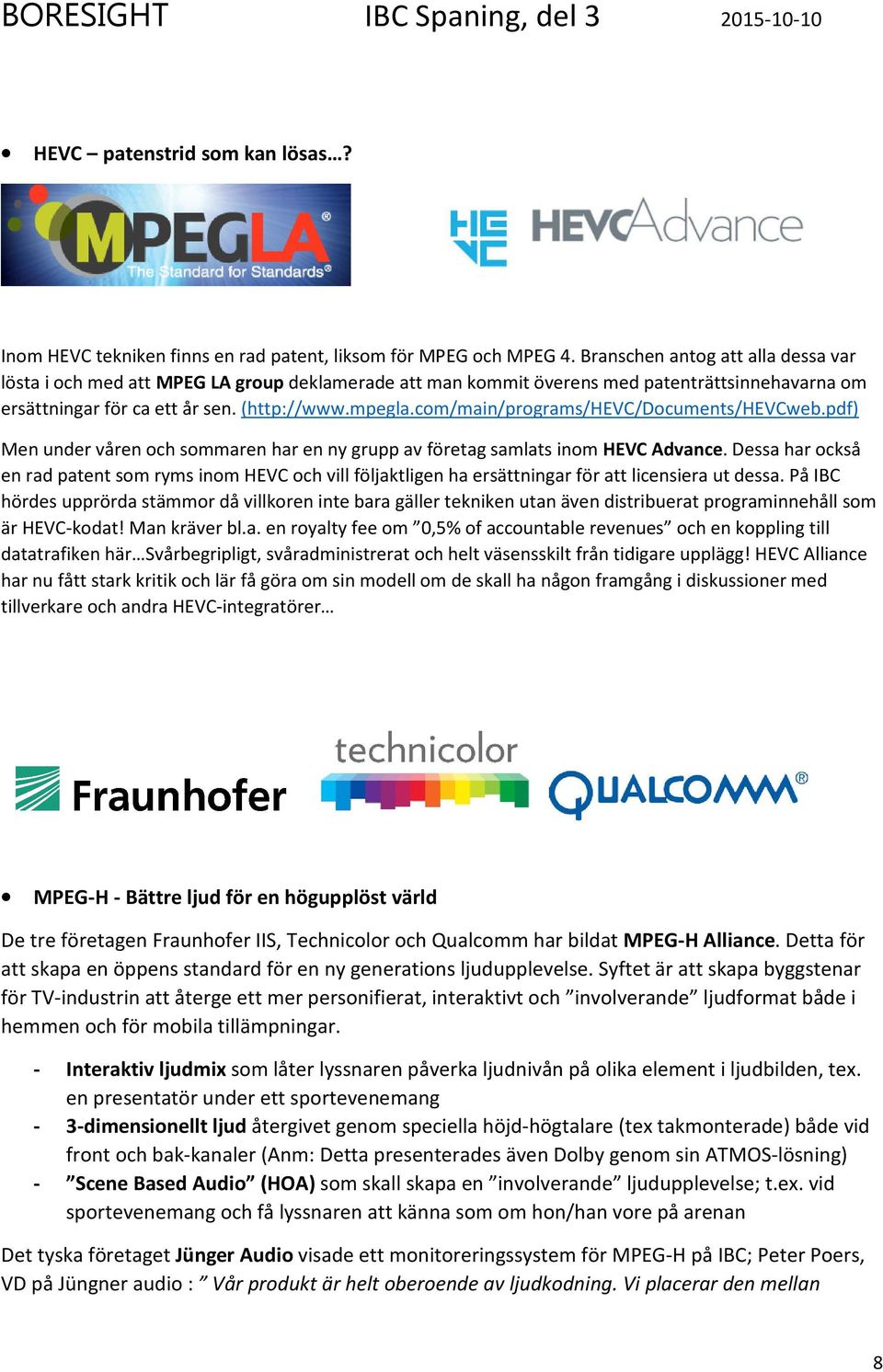

8 HEVC patenstrid som kan lösas? Inom HEVC tekniken finns en rad patent, liksom för MPEG och MPEG 4. Branschen antog att alla dessa var lösta i och med att MPEG LA group deklamerade att man kommit överens med patenträttsinnehavarna om ersättningar för ca ett år sen. ( Men under våren och sommaren har en ny grupp av företag samlats inom HEVC Advance. Dessa har också en rad patent som ryms inom HEVC och vill följaktligen ha ersättningar för att licensiera ut dessa. På IBC hördes upprörda stämmor då villkoren inte bara gäller tekniken utan även distribuerat programinnehåll som är HEVC-kodat! Man kräver bl.a. en royalty fee om 0,5% of accountable revenues och en koppling till datatrafiken här Svårbegripligt, svåradministrerat och helt väsensskilt från tidigare upplägg! HEVC Alliance har nu fått stark kritik och lär få göra om sin modell om de skall ha någon framgång i diskussioner med tillverkare och andra HEVC-integratörer MPEG-H - Bättre ljud för en högupplöst värld De tre företagen Fraunhofer IIS, Technicolor och Qualcomm har bildat MPEG-H Alliance. Detta för att skapa en öppens standard för en ny generations ljudupplevelse. Syftet är att skapa byggstenar för TV-industrin att återge ett mer personifierat, interaktivt och involverande ljudformat både i hemmen och för mobila tillämpningar. - Interaktiv ljudmix som låter lyssnaren påverka ljudnivån på olika element i ljudbilden, tex. en presentatör under ett sportevenemang - 3-dimensionellt ljud återgivet genom speciella höjd-högtalare (tex takmonterade) både vid front och bak-kanaler (Anm: Detta presenterades även Dolby genom sin ATMOS-lösning) - Scene Based Audio (HOA) som skall skapa en involverande ljudupplevelse; t.ex. vid sportevenemang och få lyssnaren att känna som om hon/han vore på arenan Det tyska företaget Jünger Audio visade ett monitoreringssystem för MPEG-H på IBC; Peter Poers, VD på Jüngner audio : Vår produkt är helt oberoende av ljudkodning. Vi placerar den mellan 8

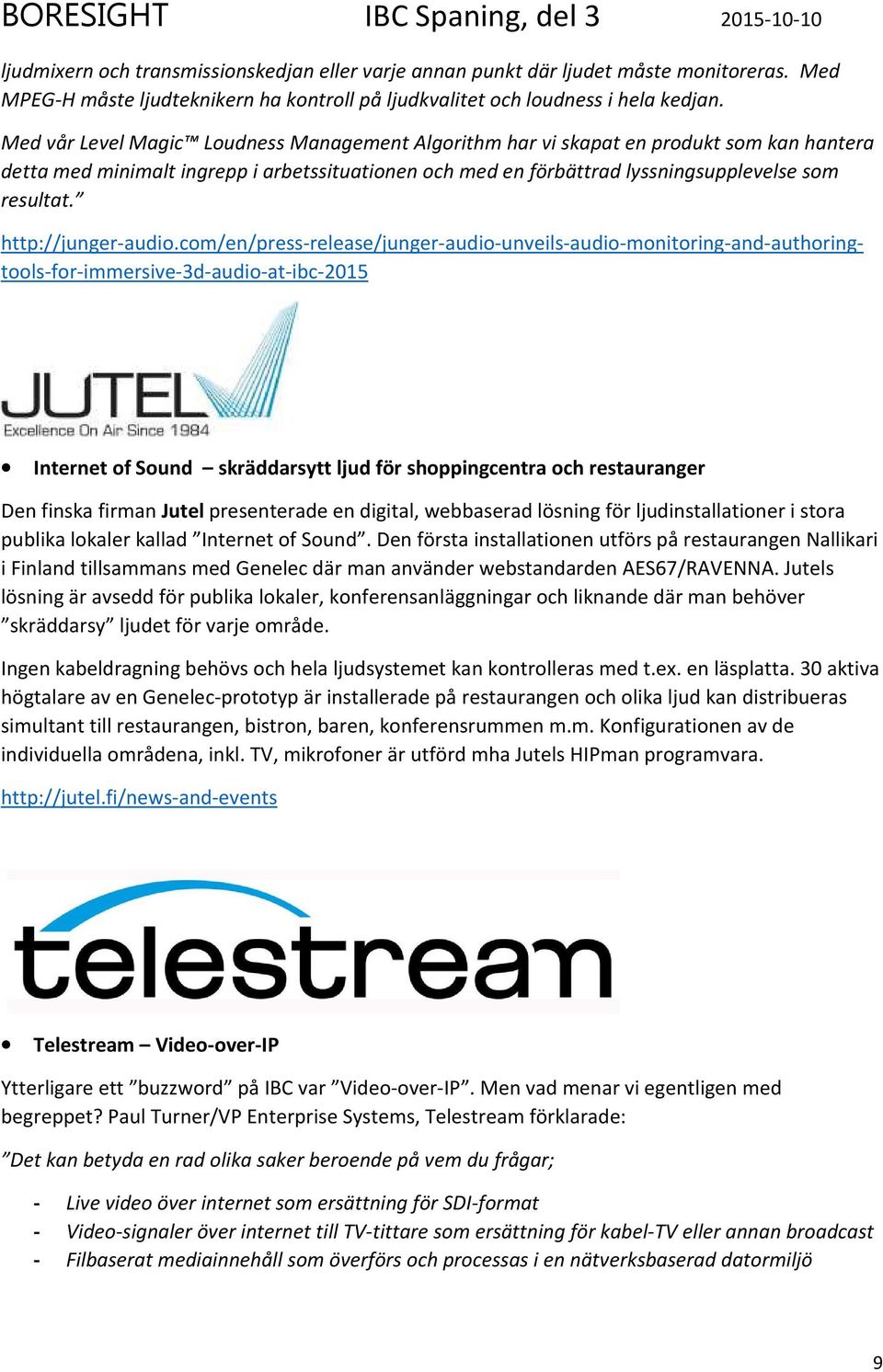

9 ljudmixern och transmissionskedjan eller varje annan punkt där ljudet måste monitoreras. Med MPEG-H måste ljudteknikern ha kontroll på ljudkvalitet och loudness i hela kedjan. Med vår Level Magic Loudness Management Algorithm har vi skapat en produkt som kan hantera detta med minimalt ingrepp i arbetssituationen och med en förbättrad lyssningsupplevelse som resultat. Internet of Sound skräddarsytt ljud för shoppingcentra och restauranger Den finska firman Jutel presenterade en digital, webbaserad lösning för ljudinstallationer i stora publika lokaler kallad Internet of Sound. Den första installationen utförs på restaurangen Nallikari i Finland tillsammans med Genelec där man använder webstandarden AES67/RAVENNA. Jutels lösning är avsedd för publika lokaler, konferensanläggningar och liknande där man behöver skräddarsy ljudet för varje område. Ingen kabeldragning behövs och hela ljudsystemet kan kontrolleras med t.ex. en läsplatta. 30 aktiva högtalare av en Genelec-prototyp är installerade på restaurangen och olika ljud kan distribueras simultant till restaurangen, bistron, baren, konferensrummen m.m. Konfigurationen av de individuella områdena, inkl. TV, mikrofoner är utförd mha Jutels HIPman programvara. Telestream Video-over-IP Ytterligare ett buzzword på IBC var Video-over-IP. Men vad menar vi egentligen med begreppet? Paul Turner/VP Enterprise Systems, Telestream förklarade: Det kan betyda en rad olika saker beroende på vem du frågar; - Live video över internet som ersättning för SDI-format - Video-signaler över internet till TV-tittare som ersättning för kabel-tv eller annan broadcast - Filbaserat mediainnehåll som överförs och processas i en nätverksbaserad datormiljö 9

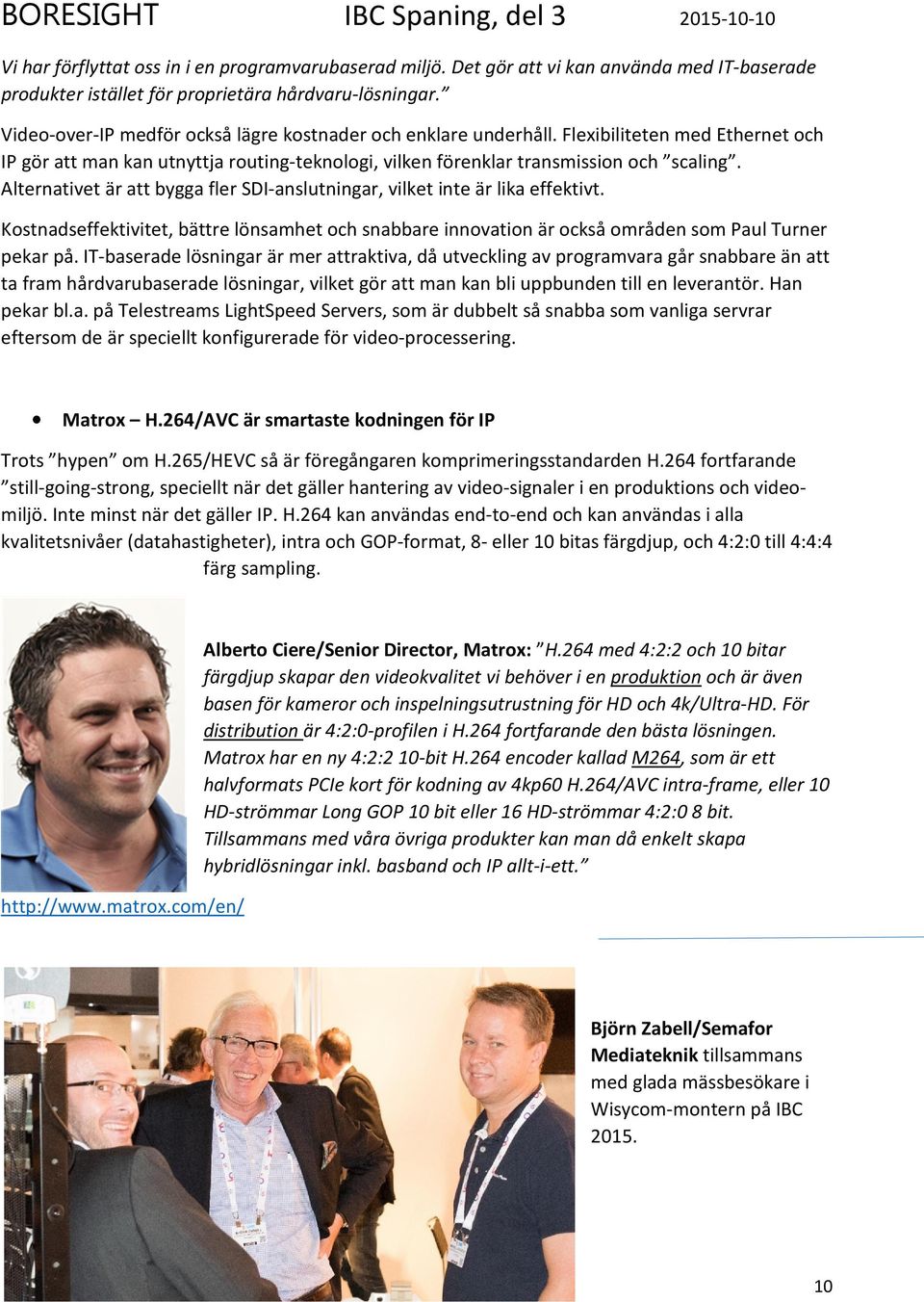

10 Vi har förflyttat oss in i en programvarubaserad miljö. Det gör att vi kan använda med IT-baserade produkter istället för proprietära hårdvaru-lösningar. Video-over-IP medför också lägre kostnader och enklare underhåll. Flexibiliteten med Ethernet och IP gör att man kan utnyttja routing-teknologi, vilken förenklar transmission och scaling. Alternativet är att bygga fler SDI-anslutningar, vilket inte är lika effektivt. Kostnadseffektivitet, bättre lönsamhet och snabbare innovation är också områden som Paul Turner pekar på. IT-baserade lösningar är mer attraktiva, då utveckling av programvara går snabbare än att ta fram hårdvarubaserade lösningar, vilket gör att man kan bli uppbunden till en leverantör. Han pekar bl.a. på Telestreams LightSpeed Servers, som är dubbelt så snabba som vanliga servrar eftersom de är speciellt konfigurerade för video-processering. Matrox H.264/AVC är smartaste kodningen för IP Trots hypen om H.265/HEVC så är föregångaren komprimeringsstandarden H.264 fortfarande still-going-strong, speciellt när det gäller hantering av video-signaler i en produktions och videomiljö. Inte minst när det gäller IP. H.264 kan användas end-to-end och kan användas i alla kvalitetsnivåer (datahastigheter), intra och GOP-format, 8- eller 10 bitas färgdjup, och 4:2:0 till 4:4:4 färg sampling. Alberto Ciere/Senior Director, Matrox: H.264 med 4:2:2 och 10 bitar färgdjup skapar den videokvalitet vi behöver i en produktion och är även basen för kameror och inspelningsutrustning för HD och 4k/Ultra-HD. För distribution är 4:2:0-profilen i H.264 fortfarande den bästa lösningen. Matrox har en ny 4:2:2 10-bit H.264 encoder kallad M264, som är ett halvformats PCIe kort för kodning av 4kp60 H.264/AVC intra-frame, eller 10 HD-strömmar Long GOP 10 bit eller 16 HD-strömmar 4:2:0 8 bit. Tillsammans med våra övriga produkter kan man då enkelt skapa hybridlösningar inkl. basband och IP allt-i-ett. Björn Zabell/Semafor Mediateknik tillsammans med glada mässbesökare i Wisycom-montern på IBC
